SWIFT 372e - Traktor STIGA - Gratis bruksanvisning och manual

Produkttyp	Åkgräsklippare
Märke	STIGA
Modell	SWIFT 372e
Strömförsörjning	Litiumjonbatteri 48 V (BT 750/1 Li 48 eller BT 775/1 Li 48)
Antal batterier	3 (möjliga konfigurationer 2 eller 3 för reducerad prestanda)
Batteriladdare	CGDF Li 48 (inbyggd eller extern som tillval)
Klipphöjd	3 till 8 cm (6 lägen)
Klippbredd	Cirka 92 cm (ej specificerad, uppskattning)
Framkörningshastighet	Variabel (dragpedal)
Maximal lutning	10 grader (cirka 18%)
Drivmotor	Elektrisk, effekt ej specificerad
Knivmotor	Elektrisk, effekt ej specificerad
Klippläge	ECO, NORMAL, TURBO (beroende på panelversion)
Specialfunktioner	Bluetooth, farthållare (på panel typ II), USB-uttag
Uppsamlarpåse	Ingår, med ljudindikator för full påse
Tillval	Mulchkit, bakre utkastskydd, snabbladdare, skyddskåpa
Säkerhet	Nödstopp, närvarodetektering, mikrobrytare, automatisk broms
Ljudnivå (garanterad ljudeffekt)	Ej specificerad (kontrollera etiketten)
Vikt	Ej specificerad (kontrollera etiketten)
Mått (L x B x H)	Ej specificerad (kontrollera manualen)
Löpande underhåll	Rengöring efter varje användning, kontroll av fästelement, däcktryck, batteriladdning
Periodiskt underhåll	Smörjning var 25:e timme, slipning/byte av knivar, rengöring av ventilationsfilter årligen
Avsedd användning	Gräsklippning och uppsamling för privatpersoner (amatöranvändning)

Vanliga frågor - SWIFT 372e STIGA

Vad är batteritiden för Stiga Swift 372e?

Batteritiden beror på flera faktorer: gräsets höjd och täthet, användning av ECO-läget, omgivningstemperatur. För att optimera, använd ECO-läget, klipp i torrt väder och undvik täta stopp.

Hur laddar jag batterierna?

Du kan ladda batterierna ombord genom att ansluta den medföljande laddaren (CGDF Li 48) till ladduttaget under sätet, eller ta ur dem för att ladda med en extern laddare (tillval). Full laddning tar flera timmar.

Hur justerar jag klipphöjden?

Använd spaken för klipphöjdsjustering (fig. 6.G) som har 6 lägen från 3 till 8 cm. Flytta spaken i sidled och lås den i önskat läge.

Vad gör jag om maskinen inte startar?

Kontrollera att nyckeln är insatt helt, att nödstoppsknappen är avaktiverad, att transmissionen är kopplad (spak i horisontellt läge) och att dragpedalen är släppt. Om problemet kvarstår, ladda batterierna.

Hur använder jag ECO-läget?

På kontrollpanelen typ II, tryck på ECO-knappen (fig. 7.H) för att minska knivarnas rotationshastighet och spara batteri. Det rekommenderas inte vid högt eller fuktigt gräs.

Vad betyder den kontinuerliga ljudsignalen?

En kontinuerlig ljudsignal indikerar att uppsamlarpåsen är full. Stäng av knivarna, stanna maskinen och töm påsen.

Hur rengör jag utkastningskanalen?

Vid igensättning, ta bort uppsamlarpåsen eller bakre skyddet, ta sedan bort det ansamlade gräset genom utkastöppningen. Du kan också använda vattenanslutningen för att rengöra insidan av höljet.

Kan jag klippa i backen?

Ja, men du måste hålla ned knappen för backklippningstillstånd (fig. 7.C) under hela manövern. Annars stängs knivarna av automatiskt.

Hur byter jag ett hjul?

Placera maskinen på en plan yta, använd en lämplig domkraft (max höjd 130 mm för bakhjul), ta bort locket, fjäderringen och brickorna, byt sedan hjulet. Smörj axeln med fett före återmontering.

Vilket regelbundet underhåll rekommenderas?

Före varje användning: kontroll av fästelement, däcktryck, säkerhetsanordningar. Efter varje användning: allmän rengöring. Var 25:e timme: smörjning och slipning av knivar. Årligen: rengöring av batteriernas ventilationsfilter.

BRUKSANVISNING SWIFT 372e STIGA

SV Åkgräsklippare och främre klippning, batteridriven BRUKSANVISNING

WARNING: läs igenom hela detta häfte innan du använder maskinen.

[11] Maximal radiofrekvenseffekt som överförs i de frekvensband där radioutrustningen fungerar

[12] Främre däck

[13] Bakre däck

[14] Främre däcktryck

[15] Bakre däcktryck

[16] Vikt *

[17] Minimiradie på oklippt gräs

[18] Klipphöjd

[19] Klippbredd

[20] Körhastighet (vägledande), framåt

[21] Körhastighet (vägledande), bakåt

[32] Vibrationsnivå på förarplatsen (max)

[33] Vibrationsnivå vid ratten (max)

[34] Tabell för korrekt kombinering av batterierna

[35] Batterikombination för optimal maskinprestanda

[36] Batterikombination med optimal maskinprestanda

[37] Batterikombination som endast garanterar dragaktivering

[38] Användningen av totalt 3 batterier i maskinen (oavsett kombination) garanterar maskinens funktionalitet men med minskad prestanda

[39] Användningen av totalt 2 batterier som är isatta i maskinen (oavsett kombination) garanterar endast aktivering av dragkraften

[40] Viktigt Med endast ett batteri isatt fungerar inte maskinen

[41] För bästa prestanda rekommenderas att batterierna är fulladdade

[43.A] Laddningsspänning och ström (USB-utgång)

[43.B] Typ

[43.C] Tillverkarens namn och adress

(a) Ladda samtidigt 2 batterier BT 750/1 Li 48 "on board" och 2 batterier BT 775/1 Li 48 på "fast charger".

(b) En annan batterikonfiguration än den som anges är felaktig användning av maskinen.

Skift til bakgear SKAL ske, när maskinen er standset.

7.5.2 Plæneklipning

Om de machine te stoppen:

Arbeidsområde/maskin

Trekkraften kobles ut när brukeren forlater förersetet.

Ikonet fig. 7.Q tennes när det trykkes på nødknappen (se avsn. 6.5).

6.8.2 Knappanel (typen "II") fig. 7

Startknapp for maskin

Ikonet fig. 7.Q tennes när det trykkes på nødknappen (se avsn. 6.5).

Ikon ECO

Innkobling av revers må skje när maskinen står i ro.

7.5.2 Gressklipping

7.5.6 Slutt på klippingen

Når klippingen er ferdig:

a. Lading av batteriet om bord

Ved tilstopping av utkastkanalen:

3.1 Träning 5
3.2 Förberedande åtgärder 5
3.3 Under användning 5
3.4 Underhåll, förvaring 6
3.5 Miljöskydd 7

1. LÄRA KÄNNA MASKINEN....7

4.1 Beskrivning av maskinen och avsett bruk....7
4.2 Säkerhetsskyltar....8
4.3 Typskylt 8
4.4 Huvudkomponenter....9

1. MONTERING 9

5.1 Monteringskomponenter 9
5.2 Montering av ratten....10
5.3 Montering av sätet....10
5.4 Montering av uppsamlingspåsen...... 10

1. KONTROLLREGLAGE 10

6.1 Tändningslås.... 10
6.2 Körpedal....10
6.3 Spak för att koppla in/ur kraftöverföringen .... 11
6.4 Regleringsspak för klipphöjden ..... 11
6.5 Nödstoppsknapp....11
6.6 Extrauttag för USB-tillbehör 11
6.7 Akustisk signalanordning.... 12
6.8 Knappar....12
6.9 Bluetooth-funktion 15

1. ANVÄNDNING AV MASKINEN 15

7.1 Förberedande åtgärder 15
7.2 Säkerhetskontroller.... 16
7.3 Användning på sluttande mark ..... 17
7.4 Start....17
7.5 Arbete....18
7.6 Stopp....19
7.7 Efter användning 19

1. LÖPANDE UNDERHÅLL....19

8.1 Allmän information.... 19
8.2 Batteri....20
8.3 Rengöring....22
8.4 Smörjning 23
8.5 Muttrar och fästskruvar.... 23

1. EXTRAORDINÄRT UNDERHÄLL ...... 23

9.1 Säkerhetsföreskrifter 23
9.2 Skärenhetsgrupp/skärenhet 23
9.3 Byte av fram-/bakhjul 24
9.4 Byte av led-lampa....24

1. FÖRVARING.... 25
2. FÖRFLYTTNING OCH TRANSPORT......25

3. SERVICE OCH REPARATIONER......25

4. GARANTINS TÄCKNING 26

5. UNDERHÅLLSTABELL 26
6. FELSÖKNING 27
7. TILLBEHÖR 30

16.1 Mulchingkit 30
16.2 Batteriladdare (snabbladdning) ...... 30
16.3 Sats med bakre tömningsskydd ..... 30

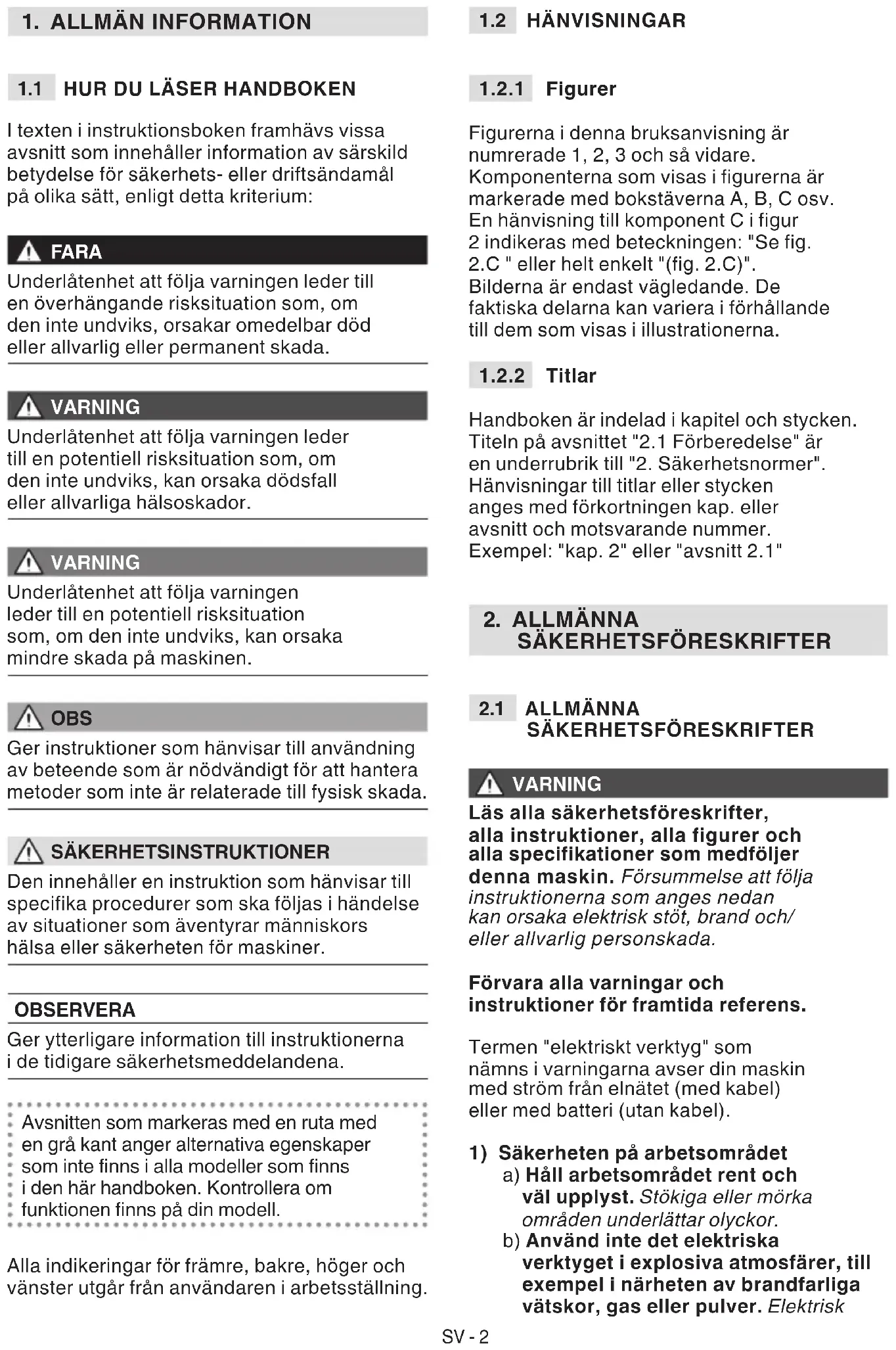

1. ALLMÄN INFORMATION

1.1 HUR DU LÄSER HANDBOKEN

I texten i instruktionsboken framhävs vissa avsnitt som innehåller information av särskild betydelse för säkerhets- eller driftsändamål på olika sätt, enligt detta kriterium:

FARA

Underlåtenhet att följa varningen leder till en överhängande risksituation som, om den inte undviks, orsakar omedelbar död eller allvarlig eller permanent skada.

WARNING

Underlåtenhet att följa varningen leder till en potentiell risksituation som, om den inte undviks, kan orsaka dödsfall eller allvarliga hälsoskador.

WARNING

Underlåtenhet att följa varningen leder till en potentiell risksituation som, om den inte undviks, kan orsaka mindre skada på maskinen.

OBS

Ger instruktioner som hänvisar till användning av beteende som är nödvändigt för att hantera metoder som inte är relaterade till fysisk skada.

SÄKERHETSINSTRUKTIONER

Den innehåller en instruktion som hänvisar till specifika procedurer som ska följas i händelse av situationer som äventyrar människors hälsa eller säkerheten för maskiner.

OBSERVERA

Ger ytterligare information till instruktionerna i de tidigare säkerhetsmeddelandena.

Avsnitten som markeras med en ruta med en grå kant anger alternativa egenskaper som inte finns i alla modeller som finns i den här handboken. Kontrollera om funktionen finns på din modell.

Alla indikeringar för främre, bakre, höger och vänster utgår från användaren i arbetsställning.

1.2 HÄNVISNINGAR

1.2.1 Figurer

Figurerna i denna bruksanvisning är numrerade 1, 2, 3 och så vidare. Komponenterna som visas i figurerna är markerade med bokstäverna A, B, C osv. En hänvisning till komponent C i figur 2 indikeras med beteckningen: "Se fig. 2.C" eller helt enkelt "(fig. 2.C)". Bilderna är endast vägledande. De faktiska delarna kan variera i förhållande till dem som visas i illustrationerna.

1.2.2 Titlar

Handboken är indelad i kapitel och stycken. Titeln på avsnittet "2.1 Förberedelse" är en underrubrik till "2. Säkerhetsnormer". Hänvisningar till titlar eller stycken anges med förkortningen kap. eller avsnitt och motsvarande nummer. Exempel: "kap. 2" eller "avsnitt 2.1"

2. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

2.1 ALLMÄNNA SÄKERHETSFÖRESKRIFTER

WARNING

Läs alla säkerhetsföreskrifter, alla instruktioner, alla figurer och alla specifikationer som medföljer denna maskin. Försummelse att följa instruktionerna som anges nedan kan orsaka elektrisk stöt, brand och/eller allvarlig personskada.

Förvara alla varningar och instruktioner för framtida referens.

Termen "elektriskt verktyg" som nämns i varningarna avser din maskin med ström från elnätet (med kabel) eller med batteri (utan kabel).

1) Säkerheten på arbetsområdet a) Håll arbetsområdet rent och väl upplyst. Stökiga eller mörka områden underlättar olyckor. b) Använd inte det elektriska verktyget i explosiva atmosfärer, till exempel i närheten av brandfarliga vätskor, gas eller pulver. Elektrisk

utrustning avger gnistor som kan sätta eld på damm eller ångor.

c) Håll barn och åskådare på avständ när det elektriska verktyget används. Distraktioner kan göra att man tappar kontrollen.

2) Elektrisk säkerhet

a) Kontakten på batteriladdarens sladd ska vara förenlig med eluttaget. Ändra inte på kontakten. Använd inte adapter med batteriladdarens sladd försedd med jordanslutning. Kontakter som inte har ändrats och som passar till uttaget minskar risken för elstöt.
b) Undvik att kroppen kommer i kontakt med ytor i krets eller som är jordade som t.ex. rör, kylare, kök, kylskåp. Risken för elstöt ökar om kroppen är i kontakt med jord.
c) Utsätt inte det elektriska verktyget för regn eller våta miljöer. Vatten som tränger sig in i det elektriska verktyget ökar risken för elstötar.
d) Dra aldrig i batteriladdarens sladd för att ta ut kontakten. Håll batteriladdarens sladd på avständ från värme, olja, lösningsmedel, vassa föremål, skarpa kanter och delar i rörelse. En skadad eller insnärjd sladd ökar risken för elstöt.
e) Använd inte sladden felaktigt. Använd inte sladden för att transportera verktyget, dra den eller koppla bort från uttaget. Håll sladden borta från värme, olja, taggar eller rörliga delar. En skadad eller insnärjd sladd ökar risken för elstöt.
f) När du använder elverktyget utomhus ska du använda en förlängningskabel som är lämplig för utomhusbruk. Användningen av en förlängningskabel som är lämplig för utomhusbruk minskar risken för elektriska stötar.
g) Om användning av ett elverktyg i en fuktig miljö inte kan undvikas, använd ett eluttag som skyddas av en jordfelsbrytare (RCD-jordfelsbrytare). Användningen av en RCD miskar risken för elektriska stötar.
h) Anslut endast batteriladdaren till uttag med nätspänning och frekvens som anges på plattan.

FARA

Fukt och el passar inte ihop:

- Elsladdar ska hanteras och anslutas i torrhet.

• Låt aldrig ett eluttag eller en sladd komma i kontakt med ett vått område (vattenpuss eller fuktig jord).
• Om nödvändigt, använd förlängningssladd med integrerade täta och typgodkända uttag som finns i handeln.
• Eluttaget som är avsett för laddning, anslutet till byggnadens elnät, ska förberedas av en behörig elektriker och ska vara skyddat av jordfelsbrytare (RCD-Residual Current Device), med en utlösningsström som överensstämmer med gällande lagstiftning.
• En felaktigt utförd anslutning kan orsaka kortslutning, allvarlig personskada och till och med dödsolycka.

- För att undvika strömavbrott under laddning:

• Kontrollera att elsystemets totala kapacitet är lämplig.
• Anslut maskinen till ett eluttag med tillräckligt amperevärde.
• Undvik samtidig användning av andra elektriska maskiner med hög strömförbrukning.

3) Personlig säkerhet

a) Var uppmärksam och se på vad du gör. Använd sunt förnuft när du använder det elektriska verktyget. Använd inte det elektriska verktyget när du är trött eller är påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när det elektriska verktyget används kan orsaka allvarliga personskador.
b) Använd personlig skyddsutrustning. Ha alltid på dig skyddsglasögon. Användningen av skyddsutrustning som masker mot damm, halkfria skor, skyddshjälmar eller hörapparater, minskar personskador.
c) Undvik ofrivilliga starter. Se till att strömbrytaren är i "OFF"-läge innan du sätter i kontakten, tar tag i eller bär elverktyget. Transportering eller ansluter det till uttaget med brytaren på läge "ON" underlättar olyckor.
d) Ta bort varje nyckel eller justeringsverktyg innan du slår på elverktyget. En nyckel eller ett verktyg som förblir i kontakt med en roterande del på elverktygetkan orsaka personskada.
e) Luta dig ej. Garantera alltid bra fotfäste och balans. Detta

ger dig en bättre kontroll över elverktyget i oväntade situationer.

f) Klä dig på lämpligt sätt. Ha inte på dig lösa kläder och smycken. Håll hår och kläder på avständ från delar i rörelse. Löst sittande kläder, smycken och långt hår kan fastna i delar i rörelse.

g) Om det finns enheter som kan anslutas till system för extraktion och insamling av damm, se till att de är anslutna och används på rätt sätt. Användning av dessa enheter kan minska riskerna som är relaterade till damm.

h) Låt inte den kännedom som uppnåtts genom att använda maskinen låta dig bli oaktsam och ignorera elverktygets säkerhetsprinciper. Försummelse kan orsaka allvarliga skador på ett ögonblick.

4) Användning och skydd av det elektriska verktyget

a) Överladda inte det elektriska verktyget. Använd det elektriska verktyget för lämpligt arbete. Det lämpliga elektriska verktyget kommer att utföra jobbet bättre och säkrare, med den hastighet som det konstruerades för.

b) Använd inte den elektriska utrustningen om strömbrytaren inte kan starta den eller stoppa den. Ett elektriskt verktyg som inte kan regleras med en brytare är farligt och ska repareras.

c) Använd inte maskinen om nyckelbrytaren inte klarar av att starta eller stänga av den på normalt sätt. En maskin som inte kan startas med nyckelbrytaren är farlig och ska tas till en serviceverkstad.

d) Ta bort tändnyckeln från maskinen innan du uför någon som helst reglering, byte av tillbehör, eller innan du sätter tillbaka elverktyget. Dessa förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start av elverktyget.

e) Förvara oanvända de elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som inte känner till verktyget och dessa instruktioner. De elektriska verktygen är farliga i händerna på otränade användare.

f) Ta hand om underhåll av elektriska verktyg och tillbehör. Kontrollera att de rörliga delarna är korrekt inriktade och har fri rörelse, att det inte finns trasiga delar och att inga

andra förhållanden finns som kan påverka verktygets funktion. Vid skador ska elverktyget repareras innan användning. Många olyckor orsakas av dåligt underhåll.

g) Håll skärenheterna vassa och rena. Ett lämpligt underhåll av skärenheterna, med vassa skäreggar, undviker att de fastnar och gör det enklare att hålla dem under kontroll.

h) Använd elverktyget och respektive tillbehör i enlighet med de medföljande anvisningarna, baserat på arbetsförhållandet och typ av arbete som ska utföras. Faror kan uppstå om ett elektriskt verktyg används för andra arbeten än de som förutses.

i) Håll handtagen och andra greppytor torra, rena och utan olja och fett. Hala handtag och greppytor tilläter dig inte att säkert förflytta och kontrollera verktyget i oväntade situationer.

5 Användning och försiktighetsåtgärder för batteridrivet verktyg

a) För att ladda batterierna, använd endast batteriladdare som rekommenderas av tillverkaren. En batteriladdare som är lämplig för en typ av batteri kan orsaka risk för brand, elektrisk stöt, överhettning eller läckage av frätande batterivätska när den används med en annan typ av batteripaket.

b) Använd endast de specifika batterierna som förutses för ditt verktyg. Vid användning av alla andra typerav batterigrupper kan det finnas risk för personskada och brand.

c) När batterierna inte används ska de hållas borta från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan orsaka kortslutning av kontakterna. En kortslutning mellan en batterikontakt kan medföra förbränning eller brand.

d) Ett batteri i dåligt skick kan orsaka vätskeläckage. Undvik kontakt med vätskan. Skölj med vatten vid kontakt. Om vätskan kommer i kontakt med ögonen, kontakta ävenen läkare. Vätska som läcker från batteriet kan orsaka hudirritation eller brännskador.

e) Använd inte ett skadat eller modifierat batteripaket eller verktyg. Skadade eller modifierade batterier kan orsaka oförutsägbart

beteende som kan leda till brand, explosion eller risk för personskador.

f) Utsätt inte batterierna eller verktyget för eld eller överdriven temperatur. Exponering för eld eller temperaturer över 130 °C kan orsaka en explosion.

g) Följ alla laddningsanvisningar och ladda inte batterierna utanför temperaturområdet som specificeras i anvisningarna.

En felaktig laddning eller vid temperaturer utanför det specificerade området kan skada batterierna och öka risken för brand.

h) Ladda inte batterierna på platser där det finns ånga, antändbara vätskor eller i extremt fuktiga lokaler. Om fuktig omgivning inte kan undvikas ska man använda ett eluttag som skyddas av jordfelsbrytare (RCD-Residual Current Device) för att minska risken för elstöt.

i) Förvara inte batteriladdarens sladd inom räckhåll för barn.

6) Support

a) Låt det elektriska verktyget repareras av kvalificerad personal och använd endast originalreservdelar. På så sätt garanteras det elektriska verktygets säkerhet över tid.

b) Utför inte reparationer på batterierna. Reparationsverksamhet måste utföras av tillverkaren eller av en specialiserad serviceverkstad.

3. SÄKERHETSFÖRESKRIFTER FÖR ÄKGRÄSKLIPPAREN

3.1 TRÄNING

• Bekanta dig med reglagens funktion och maskinens korrekta användning. Lär dig att snabbt stänga av maskinen.
• Låt aldrig maskinen användas av barn eller av personer som inte har nödvändig kännedom om instruktionerna. Lokala lagar kan ha fastställt en lägsta ålder för användaren.
• Transportera inte barn eller andra passagerare.
• Tänk på att användaren är ansvarig för olyckor och risker som kan uppstå för andra personer eller deras egendom. Användaren är ansvarig för att bedöma de potentiella riskerna i terrängen som han måste arbeta på och även vidta alla

nödvändiga försiktighetsåtgärder för att säkerställa hens egen och andras säkerhet, särskilt på sluttningar och i otillgänglig, hal eller instabil terräng.

- Denna handbok är en integrerad del av maskinen, därför måste den alltid följas vid tillfällig eller permanent överföring av den.

3.2 FÖRBEREDANDE ÅTGÄRDER

Personlig skyddsutrustning (PSU)

• Bär lämpliga kläder, arbetsskor med halksäkra sulor och långbyxor. Använd inte maskinen när du är barfota eller har på dig öppna sandaler. Använd hörselskydd.
• Användningen av hörselskydd kan leda till att du inte hör eventuella varningar (rop eller larm). Var noga med att ha kontroll över vad som händer runt arbetsområdet.
• Bär inte skor, skjortor, halsband, armband, kläder med fladdrande delar eller med snören eller slipsar och hur som helst hängande eller stora accessoarer som kan fångas in i maskinen eller i föremål och material som finns på arbetsplatsen.
• Sätt upp långt här.

Arbetsområde / Maskin

Kontrollera arbetsplatsen noggrant och ta bort allt som kan slungas iväg av maskinen eller som kan skada skärsystemet/roterande delar (stenar, stältråd, ben, m.m.).

3.3 UNDER ANVÄNDNING

Arbetsområde

• Använd inte maskinen i områden med risk för explosion, om det finns brandfarliga vätskor, gas eller damm. Elektriska kontakter eller mekanisk friktion kan generera gnistor som kan antända dammet eller ångorna.
• Arbeta endast i dagsljus eller med ett bra konstgjort ljus och med bra sikt.
• Håll människor, barn och djur på avständ från arbetsområdet. Barn måste övervakas av en annan vuxen person.
• Undvik att klippa vått gräs, i regn och vid risk för åska, särskilt om det finns risk för blixtnedslag.
• Var speciellt uppmärksam om marken är ojämn (gupp, rännor), för sluttningar, dolda faror och eventuella hinder som kan begränsa sikten.

• Var mycket uppmärksam i närheten av stup, hål eller vallar. Maskinen kan välta om ett hjul passerar en kant eller om kanten ger vika.

• Var mycket försiktig i lutningar där du ska vara speciellt uppmärksam för att undvika fall eller för att inte förlora kontrollen över maskinen. Huvudorsakerna till att du förlorar kontroll är:
  • Dåligt hjulgrepp.

• För hög hastighet.
• Plötsliga svängar.
• Olämplig bromsning.
• Olämplig maskin för typ av användning.
• Brist på kunskap om vilka effekter som markens beskaffenhet kan medföra.
• Felaktig användning av maskinen som bogserfordon.
• Se upp för trafiken när gräsklipparen används nära en väg.

OBS

De maskiner som omfattas av denna handbok är inte avsedda att användas som dragfordon.

Beteenden

• Var inte distraherad och håll koncentrationen på körningen och arbetet.
• Var försiktig när du backar eller kör bakåt. Titta bakom dig innan du börjar backa och medan du backar för att se till att det inte finns några hinder i vägen.
• Var försiktig vid användning av tillbehör som kan ändra maskinens stabilitet, speciellt i sluttningar.
• Håll alltid händer och fötter långt borta från skärsystemet, både när motorn startas och under maskinens användning.
• Håll händer och fötter borta från sittstödet. Det finns risk för skada på grund av klämning.

WARNING

Skärsystemet fortsätter att rotera under några sekunder efter att den kopplats ur eller efter att motorn stängts av.

WARNING

Var försiktig med skärenhetsgrupper som har flera skärenheter eftersom en skärenheten i rotation kan sätta de övriga i rotation.

SÄKERHETSINSTRUKTIONER

Vid förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avständ för att inte orsaka fler skador; vid olyckor som medför kroppsskador, ge omedelbart första hjälpen och kontakta ett sjukhus för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materialskador eller skador på människor eller djur om de inte tas bort.

Begränsad användning

• Använd aldrig maskinen med skadade skydd, om skydden inte finns eller har installerats fel (uppsamlingspåse, bakre tömningsskydd)
• Använd inte maskinen om tillbehören/verktygen inte installerats i förutsedda punkter.
• Koppla aldrig ur, inaktivera, ta bort eller mixtra med säkerhetsanordningarna/mikrobrytarna.
• Utsätt inte maskinen för alltför hög belastning och använd inte en olämplig maskin för att utföra tungt arbete; användningen av en lämplig maskin minskar riskerna och förbättrar arbetets kvalitet.
• Maskinen är inte godkänd för körning på allmän väg. Den får endast användas (enligt vägtrafikförordningen) på privata marker som är stängda för trafik.

UNDERHÅLL, FÖRVARING

Ett regelbundet underhåll och en korrekt förvaring bevarar maskinens säkerhet och dess prestandanivå.

Underhåll

• Använd aldrig maskinen med utslitna eller skadade delar. Felaktiga eller slitna delar måste bytas ut och får aldrig repareras.
• När du justerar maskinen, var försiktig så att fingrarna inte kläms fast mellan den rörliga kniven och maskinens fasta delar.
• Låt maskinen repareras av kvalificerad personal och använd endast originalreservdelar. På så sätt garanteras maskinens säkerhet över tid.
• Utför inte reparationer på batterierna. Reparationsverksamhet måste utföras av tillverkaren eller av en specialiserad serviceverkstad.

SÄKERHETSINSTRUKTIONER

Ljudnivån och vibrationerna som anges i dessa instruktioner är maximala värden för maskinens användning. Användningen av ett skärsystem i obalans, en för hög hastighet, inget underhåll, påverkar väsentligen ljud- och vibrationsemissioner. Därför måste du använda skydd mot möjliga skador som beror på en hög ljudnivå och vibrationspåkänningar förutse ett underhåll av maskinen, bär hörselskydd och ta pauser under arbetet.

Förvaring

För att minska risk för brand, lämna inte behållarna med restmaterial inuti lokalen.

3.5 MILJÖSKYDD

Miljöskydd måste vara en särskilt prioriterad aspekt i användningen av maskinen i respekt för medmänniskorna och vår miljö.

• Följ noggrant lokala bestämmelser för bortskaffande av emballage, trasiga delar och andra enheter som kan medföra kraftiga miljöeffekter dessa avfall får inte kastas i soporna, utan måste separeras och lämnas in till lämpliga uppsamlingscentraler, som kommer att utföra materialåtervinning.
• Följ noggrant lokala bestämmelser för bortskaffande av material som finns kvar.
• När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska direktivet 2012/19/EU gällande bortskaffande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med nationella föreskrifter, ska urladdade elektriska apparater samlas upp separat för att slutligen kunna återanvändas på ett miljövänligt sätt. Om elektrisk utrustning slängs i en deponi eller kastas ute i naturen kan skadliga ämnen nå vattendragen och komma in i livsmedelskedjan, vilket skadar din hälsa och ditt välbefinnande. För ytterligare information om bortskaffande av produkten, kontakta kompetent myndighet för bortskaffande av hushållsavfall eller din återförsäljare.

Vid slutet av batteriernas livslängd, ska de skaffas bort på ett miljövänligt sätt och enligt lokala lagstiftningar. Batteriet innehåller material som är farligt både för dig och för miljön. Det

ska tas bort och deponeras separat på en anläggning som kan hantera litiumjonbatterier.

En separat insamling av begagnade produkter och emballage tillåter en återvinning av materialen och en återanvändning. Återanvändningen av återvinningsmaterial förebygger en miljöförorening och minskar råvarubehovet.

4. LÄRA KÄNNA MASKINEN

4.1 BESKRIVNING AV MASKINEN OCH AVSETT BRUK

Den här maskinen är en åkgräsklippare.

Maskinen är utrustad med elmotorer som driver klippanordningen och en elmotor som styr dragkraften.

Maskinen är försedd med bakre drivning.

Användaren kan köra maskinen och aktivera huvudreglagen när han/hon sitter på förarplatsen.

Säkerhetsanordningarna som monteras på maskinen förutser ett stopp av motorn och skärenheten inom några sekunder (avs. 7.2.2).

4.1.1 Förutsedd användning

Den här maskinen har formgetts och konstruerats för att klippa gräs, i synnerhet för:

1. klippa gräs och samla upp det i en uppsamlingspåse;
2. klippa gräs och tömma ut det på baksidan (om det behövs);
3. klippa, mala och lägga gräset på marken ("mulching", i förekommande fall).

Användningen av vissa tillbehör, som tillhandahålls av tillverkaren som originalutrustning eller som kan köpas separat, gör att det här arbetet kan utföras enligt olika operativa tillvägagångssätt som illustreras i denna instruktionsbok eller i instruktionerna som medföljer de enskilda tillbehören.

På samma sätt går det att tillämpa extra tillbehör (om förutsett av tillverkaren) för att utöka den förutsedda användning till

andra funktioner inom de gränser och villkoren som anges i instruktionerna som medföljer apparaten.

4.1.2 Felaktig användning

Vilken som helst annan användning än den som anges anses som farlig och orsakar kroppsskador och/eller materialskador. Följande anses som felaktig användning (som exempel, men inte uteslutande):

• transport av andra personer, barn eller djur på maskinen vilket kan leda till allvarliga skador vid fall eller påverka en säker körning;
• tryck laster;
• använda maskinen på ostabila, hala, isiga, steniga eller ojämna marker, vattenpölar eller sumpmarker som inte tillåter en värdering av markens konsistens;
• sätta på skärenheten i områden utan gräs;
• använda maskinen för att samla in löv eller skräp;
• användning av en batterikonfiguration som skiljer sig från den angivna konfigurationen (se avsnittet om tekniska data).

OBS

Felaktig användning av maskinen medför att garantin upphör och att tillverkaren frånsäger sig allt ansvar, och användaren ska stå för utgifter som beror på egendomsskador eller kroppsskador på användaren eller tredje part.

4.1.3 Typ av användare

Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Den är avsedd för "hobbyanvändning" och måste användas av en enda operatör.

4.2 SÄKERHETSSKYLTAR

På maskinen sitter olika symboler (fig. 2). Deras syfte är att påminna operatören om beteenden som ska följas för att använda gräsklipparen med nödvändig uppmärksamhet och försiktighet. Symbolernas betydelse:

WARNING

Läs instruktionerna innan ma- skinen används.

WARNING

Ta ut nyckeln och läs instruktionerna innan någon form av underhåll eller reparation utförs.

RISK FÖR UTKASTNING AV FÖREMÅL

Arbeta inte utan att ha monterat det bakre tömningsskyddet eller uppsamlingspåsen.

RISK FÖR UTKASTNING AV FÖREMÅL

Håll personer på avständ, utanför arbetsområdet under användning.

RISK FÖR MASKINVÄLTNING

Använd inte denna maskin på marklutning över 10°.

Försäkra dig om att barn vistas på avständ från maskinen när motorn är igång.

SKÄRRISK

Skärenheter i rörelse. Stick inte in händerna eller fötterna i skärenhetens hus.

SÄKERHETSINSTRUKTIONER

Förstörda eller oläsliga etiketter måste bytas ut. Beställ nya etiketter hos din auktoriserade serviceverkstad.

4.3 TYPSKYLT

På märkskylten anges följande uppgifter (fig. 1):

1. Ljudeffektnivån.
2. Överensstämmelsemärke.
3. Tillverkningsår.
4. Typ av maskin.
5. Serienummer.
6. Tillverkarens namn och adress.
7. Artikelnummer.
8. Max. varvtal.
9. Vikt i kg.
10. Elektrisk skyddsgrad.
11. Nominell spänning.
12. Batterikapacitet.

Anteckna maskinens identifieringsuppgifter där det avses på etiketten (se omslagets baksida).

SÄKERHETSINSTRUKTIONER

Använd identifieringsuppgifterna på produktens märkplåt varje gång som du kontaktar en auktoriserad serviceverkstad.

OBSERVERA

Exempel på en försäkran om överensstämmelse finns på de sista sidorna i handboken.

4.4 HUVUDKOMPONENTER

Maskinen består av följande huvudkomponenter som följande funktioner motsvarar (Bild 1):

A. Skärenhetsgrupp: Det är en enhet som består av kåpan, som skyddar de roterande skärenheterna, och skärenheterna.
B. Skärenheter: Detta är delarna som klipper gräset. Flikarna på knivändarna gör att det klippta gräset förs mot utkastningsrännan.
C. Utkastningsränna: det är anslutningselementet mellan skäranordningsenheten och uppsamlingspåsen.
D. Uppsamlingspåse: utöver att samla upp gräset som klippts utgör den en säkerhetsfunktion genom att förhindra att eventuella föremål som samlas upp av skärenhetenslungas iväg långt från maskinen.
E. Bakre tömningsskydd (kan beställas): monterad i stället för uppsamlingspåsen, förhindrar att föremål som samlats in av skäranordningarna kastas bort från maskinen.
F. Förarsäte: användarens plats under arbetet. Sätet är försett med en sensor som känner av förarens närvaro och som annars utlöser säkerhetsanordningarna.
G. Motorblad: sätter skärsystemet i drift.
H. Växelmotor: ger rörelse till hjulen.
I. Batterier: ger energi till motorerna och till maskinens alla elektriska komponenter.
J. Ratt: styr framhjulen.
K. Knappar: gränssnitt som grupperar huvudkommandona för att använda maskinen.

5. MONTERING

WARNING

Säkerhetsnormerna som ska följas beskrivs i kapitel 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror. Använd inte maskinen innan du har slutfört indikationerna i avsnittet "MONTERING".

Av lagrings- och transportskäl monteras vissa maskindelar inte direkt i fabriken, utan ska monteras efter att gräsklipparen har tagits ut ur förpackningen.

Uppackning och slutförande av monteringen måste utföras på en plan och solid yta med tillräckligt utrymme för hantering av maskinen och emballaget. Använd alltid lämpliga verktyg.

5.1 MONTERINGSKOMPONENTER

I emballaget finns de komponenter som ska monteras och som anges i följande tabell:

	Beskrivning
1 Ratt och monteringskomponenter
2 Förarsäte
3 Batteriladdare
4 Säck med relativ monteringsutrustning och relativa instruktioner
5 Påse med:- bruksanvisningar och dokument- monteringsskruvar för sätet- 2 startnycklar
6 Hållare för mobiltelefon (om sådan finns).

5.1.1 Uppackning

1. Öppna emballaget försiktigt och se till att inga komponenter tappas bort
2. Läs dokumentationen som finns inuti lådan, inklusive bruksanvisningen.
3. Ta upp alla omonterade delar ur lådan.
4. Avlägsna maskinen från förpackningen på följande sätt:
5. ställ skärenhetsgruppen på högsta höjd (avs. 6.4) för att undvika att skada när maskinen körs ner från lastpallen;
6. flytta den bakre växellådans frigöringsspak till olåst läge (par. 6.3);
7. kör ner maskinen från lastpallen.

5.2 MONTERING AV RATTEN

Placera först maskinen på en plan yta och rikta framhjulen. Sedan:

Endast för ratt typ "I"

1. Sätt in stödet (fig. 3.B) på styraxeln (fig. 3.A).
2. Sätt i navet (fig. 3.C) på styrstödet (fig. 3.B) och se till att kontakten (fig. 3.G) sitter korrekt i navplatsen (fig. 3.C).
3. Montera ratten (fig.3.D) på navet (fig.3.C) så att ekrarna pekar mot sätet.
4. Fäst ratten (fig. 3.D + C) på stödet (fig. 3.B) med de medföljande skruvarna (fig. 3.E) i den angivna sekvensen.
5. Montera rattskyddet (fig. 3.F) genom att fästa det i sitt säte.

Endast för ratt typ "II"

1. Sätt i navet (fig. 3.B) på styraxeln (fig. 3.A) och se till att tappen (fig. 3.C) sitter korrekt i navsätet.
2. Montera ratten (fig. 3.D) på navet (fig. 3.B) så att ekrarna pekar mot sätet.
3. Fäst ratten (fig. 3D) på stödet (fig. 3A) med de medföljande skruvarna (fig. 3.E) i den angivna sekvensen.
4. Montera mobiltelefonhållaren (fig. 3.F) och se till att den sitter rätt i sitt säte på ratten (fig. 4.F, D).
5. Montera locket (fig. 3.G) på mobiltelefonhållaren och se till att det sitter rätt i sitt säte på mobiltelefonhållaren (fig. 4.G, F).

5.3 MONTERING AV SÄTET

Montera sätet (fig. 5.A) på plattan (fig. 5.B) med hjälp av skruvarna (fig. 5.C) och de medföljande skruvarna (fig. 5.E) i den angivna sekvensen.

5.4 MONTERING AV UPPSAMLINGSPÅSEN

1. För in tyget (fig.8.A) på uppsamlingspåsen på ramen (fig.8.B) som fäster det genom de speciella omkretsförslutningarna (fig.8.D).
2. Montera locket (fig.8.C) på ramen (fig.8.B) med de medföljande skruvarna i mängden och i de angivna positionerna.
3. Fäst tyget (fig.8.A) på locket (fig.8.C) med hjälp av de medföljande ringarna (fig.8E) i den mängd och i de angivna positionerna.

6. KONTROLLREGLAGE

6.1 TÄNDNINGSLÅS

Detta nyckelkommando har funktionen som en allmän strömbrytare, som aktiverar eller inaktiverar maskinens tändningskrets. Nyckelbrytaren (fig. 6.A) har 2 lägen:

1. Urkopplad nyckel. Strömkretsen är avstängd och maskinen stängs av. ingen funktion är aktiverbar
2. Helt inkopplad nyckel. Maskinen är klar för påslagning.

6.2 KÖRPEDAL

Körpedalen (Fig. 6.F) aktiverar driften till hjulen och reglerar maskinens hastighet, både framåt och bakåt.

1. Framåtkörning: När pedalens trycks framåt kör maskinen framåt. Genom att öka trycket på pedalen ökar maskinens hastighet stegvis.

2. Backning: När pedalens trycks bakåt kör maskinen bakåt. Genom att minska trycket på pedalen sänks maskinens hastighet stegvis.

3. Parkering: När pedalen släpps kopplas en färdbroms automatiskt in för att bromsa maskinen tills den stannar. Den hindrar all rörelse tills körpedalen trycks in igen.

OBSERVERA

Dragkraften kopplas ur när föraren lämnar sätet.

Med spaken för att koppla in/ur kraftöverföringen (fig. 6.H) går det att flytta maskinen manuellt utan att behöva starta den. Detta reglage har två lägen:

1. Inkopplad transmission: flytta spaken (fig. 6.H) i horisontellt läge (A). Maskinen kan flyttas på normalt sätt genom att starta den.
2. Urkopplad transmission: flytta spaken (fig. 6.H) nedät (B). Maskinen kan flyttas för hand utan att starta den.

WARNING

Maskinen får bara flyttas för hand på plan mark.

SÄKERHETSINSTRUKTIONER

Spaken för in/urkoppling får aldrig vara i mellanläget. I det läget kan transmissionen överhettas och skadas.

6.4 REGLERINGSSPAK FÖR KLIPPHÖJDEN

Med denna spak (fig 6.G) kan man höja och sänka skärenhetsgruppen och placera den på en av de 6 olika klipphöjderna mellan 3 och 8 cm.

För att flytta från en position till en annan måste spaken flyttas i sidled och placeras i ett av stoppskårorna.

6.5 NÖDSTOPPSKNAPP

Nödknappen (Fig. 6.B) gör att maskinen kan stoppas omedelbart i en nödsituation. Knappen har två lägen:

1. Aktiverad: genom att trycka på nödknappen stoppas motorerna på skär- och dragregleringarna.

1. Avaktiverad: vrid nödknappen medurs för att inaktivera den och återställa alla funktioner. Upprepa startproceduren för att starta maskinen (avs. 7.4).

OBSERVERA

Med nödknappen aktiv går det inte att starta maskinen.

! OBS

Nödknappen ska aldrig användas som en vanlig metod för att stoppa maskinen.

6.6 EXTRAUTTAG FÖR USB-TILLBEHÖR

Detta uttag (fig. 6.1) kan ladda USB-enheter. Dess funktion är endast för laddning. Uttaget har ingen kommunikationsfunktion med den anslutna USB-enheten.

Uttaget är bara spänningsförande när nyckeln (fig. 6.A) är i helt inkopplad.

Ladda inte tillbehöret som är anslutet till USB-uttaget i regniga, fuktiga förhållanden eller vid höga temperaturer med direkt exponering för solljus. Användning under ovannämnda förhållanden leder till att garantin förverkas och tillverkaren frånsäger sig allt ansvar vid problem.

Öppna inte USB-kontakten i regniga eller dammiga områden.

Tillverkaren frånsäger sig allt ansvar vid skada på tillbehöret som är anslutet till USB -uttaget eller förlust av data under dess användning.

6.7 AKUSTISK SIGNALANORDNING

• Dubbel ljudsignal indikerar att uppsamlingspåsen saknas. Kontrollera att uppsamlingspåsen är korrekt monterad eller att den bakre satsen för utlopp finns (se punkt 16.3).
• Utsändningen av en kontinuerlig ljudsignal indikerar att uppsamlingspåsen är full. Utför tömning (se par. 7.5.4).
• En enda ljudsignal indikerar bristen på samtycke till klippning bakåt. Se ikonen fig. 7.C.
• En intermittent och upprepad signal indikerar frånvaron av operatören sittande med nyckeln insatt.
• Den tredubbla akustiska signalen indikerar bristen på samtycke till aktivering av klippanordningarna. Kontrollera att minst 3 batterier är isatta i maskinen.

6.8 KNAPPAR

Beroende på modell kan din maskin utrustas med en av knappsatsversionerna (fig. 6C, fig. 6.D) som beskrivs nedan:

6.8.1 Knappar (typ "I") fig. 7

Startknapp av maskinen

Med nyckeln helt insatt (fig. 6A) startar denna knapp (fig. 7.A) maskinen och aktiverar alla funktioner. Aktivering signaleras av en ljudsignal.

OBSERVERA

Om alla säkerhetsvillkor är uppfyllda tänds ikonen "READY" (fig. 7.K) och maskinen är klar att användas (se par. 7.4).

Knapp för inkoppling/ urkoppling av skärenheterna

Genom att trycka på knappen fig. 7.B skäranordningarna är inkopplade / urkopplade.

• När klippanordningarna är inkopplade blir de i drift efter några sekunder.
• När skärenheterna kopplas ur aktiveras samtidigt en broms som stoppar rotationen efter några sekunder.

OBSERVERA

Om skärenheterna kopplas in utan att gällande säkerhetsförhållanden har iakttagits stannar motorn och kan inte startas om (se avs. 7.2.2).

Knapp för aktivering av klippning med ilagd back

Genom att hålla knappen nedtryckt fig. 7.C medgivande ges för omvänd klippning. För att klippa bakåt, koppla in klippanordningarna och håll samtidigt knappen intryckt.

OBSERVERA

Underlåtenhet att gå med på klippning bakåt signaleras av en enda hörbar signal.

Strömknapp för strålkastare

Genom att trycka på knappen fig. 7.D tänder / släcker LED-lampan. Med lampan tänd visas ikonen fig. 7.L.

Uppmärksamhetsikon

Ikonen fig. 7.E, om det är upplyst, indikerar det att säkerhetsvillkoren eller ett eventuellt fel på maskinen inte följs (se kap. 15).

Led batteri

Lysdioderna fig. 7.F anger normalt laddningsnivån för maskinbatterierna, men särskilda kombinationer av deras belysningsstatus ger information om maskinfel (se kap. 15).

Ikon "Ready"

Ikonen fig. 7.K tänds när maskinen är på och redo att användas.

Ikon "Bluetooth"

Ikonen fig. 7.M tänds när maskinen och datautbytesenheten är anslutna.

Ikon för styrenhet och/eller övertemperatur

Ikonen fig. 7.N indikerar överhettning av elektriska komponenter. Se kap. 15.

Ikon spak för att koppla in/ur kraftöverföringen

Ikonen fig. 7.O tänds när överföringen inte är inkopplad (se avs. 6.3 och kap. 15).

Inbyggd närvaroikon av operatör

Ikonen fig. 7.P tänds om föraren inte är från sätet (se punkt 7.2.2).

Ikon nödstoppsknapp

Ikonen fig. 7.Q tänds om nödknappen är aktiverad (se par. 6.5).

6.8.2 Knappar (typ "II") fig. 7

Startknapp av maskinen

Med nyckeln helt insatt (fig. 6A) startar denna knapp (fig. 7.A) maskinen och aktiverar alla funktioner. Aktivering signaleras av en ljudsignal.

OBSERVERA

Om alla säkerhetsvillkor är uppfyllda tänds ikonen "READY" (fig. 7.K) och maskinen är klar att användas (se avs. 7.4).

Knapp för inkoppling/ urkoppling av skärenheterna

Genom att trycka på knappen fig. 7.B skäranordningarna är inkopplade / urkopplade.

• När klippanordningarna är inkopplade blir de i drift efter några sekunder.
• När skärenheterna kopplas ur aktiveras samtidigt en broms som stoppar rotationen efter några sekunder.

OBSERVERA

Om skärenheterna kopplas in utan att gällande säkerhetsförhållanden har iakttagits stannar motorn och kan inte startas om (se avs. 7.2.2).

Knapp för aktivering av klippning med ilagd back

Genom att hålla knappen nedtryckt fig. 7.C medgivande ges för omvänd klippning. För att klippa bakåt, koppla in klippanordningarna och håll samtidigt knappen intryckt.

OBSERVERA

Underlåtenhet att gå med på klippning bakåt signaleras av en enda hörbar signal.

Strömknapp för strålkastare

Genom att trycka på knappen fig. 7.D tänder / släcker LED-lampan. Med lampan tänd visas ikonen fig. 7.L.

Knapp "CRUISE CONTROL"

Genom att trycka på knappen fig. 7.G aktiveras/inaktiveras funktionen "CRUISE CONTROL". Farthållaren är ett kommando som låter dig behålla önskad hastighet i framväxeln, utan att behöva hålla dragpedalen nedtryckt.

- Om man trycker på knappen "CRUISE CONTROL" (Fig. 7.D) medan man kör framåt kommer maskinen att bibehålla aktuell hastighet utan att behöva trycka på dragpedalen (Fig. 6.A). När funktionen är aktiv visas ikonen fig. 7.I.

OBSERVERA

I motsats kan funktionen "CRUISE CONTROL" inte aktiveras.

OBSERVERA

I uppförslut eller nedförslut kan hastigheten ändras något i förhållande till den som ställdes in på plan mark.

Gör följande för att koppla ur anordningen och återställa läget där körhastigheten styrs med körpedalen (fig. 6.F):

• tryck på knappen fig. 7.G. eller
• tryck på körpedalen (fig. 6.F).

ECO

Knapp för hastighetsväljare för klippanordning

Med denna knapp (fig. 7.H) är det möjligt att välja 3 olika rotationshastigheter för skäranordningen.

1. ECO: Klippanordningens rotationshastighet reduceras för att förlänga batteriets livslängd. När funktionen är aktiv lyser ikonen "blad" (fig. 7.J).

WARNING

Det avråds att använda detta läge under svåra klippningsförhållanden (klippning med tätt, högt, fuktigt gräs).

1. NORMAL: gräsklipparens standardvarvtal för användning under normala klippningsförhållanden
2. TURBO: Klippanordningens rotationshastighet ökas vid klippning av gräs under svåra förhållanden (tätt, högt, fuktigt gräs). När funktionen är aktiv lyser ikonen "roterande blad" (fig. 7.R). Batteriets autonomi minskar.

Uppmärksamhetsikon

Ikonen fig. 7.E, om det är upplyst, indikerar det att säkerhetsvillkoren eller ett eventuellt fel på maskinen inte följs (se kap. 15).

Led batteri

Lysdioderna fig. 7.F anger normalt laddningsnivån för maskinbatterierna, men särskilda kombinationer av deras belysningsstatus ger information om maskinfel (se kap. 15).

Ikon "Ready"

Ikonen fig. 7.K tänds när maskinen är på och redo att användas.

Ikon "Bluetooth"

Ikonen fig. 7.M tänds när maskinen och datautbytesenheten är anslutna.

Ikon för styrenhet och/eller övertemperatur

Ikonen fig. 7.N indikerar överhettning av elektriska komponenter. Se kap. 15.

Ikon spak för att koppla in/ur kraftöverföringen

Ikonen fig. 7.O tänds när överföringen inte är inkopplad (se avs. 6.3 och kap. 15).

Inbyggd närvaroikon av operatör

Ikonen fig. 7.P tänds om föraren inte är från sätet (se punkt 7.2.2).

Ikon nödstoppsknapp

Ikonen fig. 7.Q tänds om nödknappen är aktiverad (se par. 6.5).

Ikon ECO

Ikonen fig. 7.J tänds när ECO-klippläge är valt.

Ikon TURBO

Ikonen fig. 7.R tänds när TURBO-klippläge är valt.

Bluetooth -funktionen möjliggör direkt trådlös anslutning mellan maskinen och en enhet över en kort sträcka. Det är nödvändigt att en app installeras på enheten för datautbyte:

1. ladda ner appen med QR-koden som visas i fig. 37.
2. följ alla instruktioner.

Bluetooth-anslutningen aktiveras automatiskt när maskinen startas och den lyckade anslutningen med enheten bekräftas av tändningen av ikonen fig. 7.M.

Kontrollera att anslutningen till enheten/appen är aktiv.

7. ANVÄNDNING AV MASKINEN

WARNING

Säkerhetsnormerna som ska följas beskrivs i kapitel 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

7.1 FÖRBEREDANDE ÅTGÄRDER

Innan maskinen används är det nödvändigt att en rad kontroller och ingrepp utförs för att garantera att arbetet utförs på ett lämpligt sätt och med högsta säkerhet.

7.1.1 Kontrollera batterierna

Innan maskinen används för första gången efter att den köpts ska man göra en fullständig laddning av batterierna (kap. 8.2.2).

Kontrollera batteriladdningen före varje användning (Fig. 7.F).

7.1.2 Reglering av sätet

För att ändra sitsens läge, lossa de fyra fästskruvarna (fig. 10.A) och skjut den längs spåren på stödet. När du har hittat positionen drar du åt de fyra skruvarna helt (bild 10.A).

7.1.3 Däcktryck

Däcken måste ha rätt tryck för att skärenhetsgruppen ska ligga absolut plant så att gräsmattan således kan klippas jämnt.

1. Skruva loss skyddshuvarna.
2. Koppla ventilerna till ett tryckluftsuttag försett med manometer (fig. 11).
3. Reglera trycket till de värden som anges i tabellen "Tekniska specifikationer".

7.1.4 Förberedelse av maskinen för arbetet

OBSERVERA

Denna maskin gör att du kan klippa gräs på olika sätt; innan du börjar arbeta ska du förbereda maskinen enligt hur du tänker klippa gräset.

a. Förutsättning för att klippa och samla gräset i uppsamlingspåsen
Haka uppsamlingspåsen (fig. 9.A) genom att införa de två fästena (fig. 9C) i slitsarna (fig. 9.F) på de två stödjorna (fig. 9.B). Se till att uppsamlingspåsens ram (fig. 9D) hakar fast i stoppspärren (fig. 9.E).

b. Förberedning för klippning och bakre tömning av gräset

Om du vill arbeta utan uppsamlingspåsen finns ett bakre urladdningsskyddsutrustning på begäran (tillval, par. 16.3) som måste fästas på den bakre plattan enligt angiven instruktion.

c. Förberedning för klippning och strimla gräset

Om du vill klippa gräset, finmal det och lämna det på marken. En sats för "mulching" (kap. 16.1) kan beställas och ska fästas enligt instruktionerna som ges.

7.2 SÄKERHETSKONTROLLER

Utför följande säkerhetskontroller och kontrollera att resultaten överensstämmer med uppgifterna i tabellerna.

SÄKERHETSINSTRUKTIONER

Utför alltid säkerhetskontroller före användningen.

7.2.1 Kontroll av den allmänna säkerheten

Föremål Resultat
Batterier. Inga skador på	höljet och locket.
Knappmanöverdon. Hela. Inga skador.
Skydd av bakre tömning, uppsamlingspåse.	Hela. Inga skador.Monterade riktigt.
Elkablar. Isoleringen är hel.	Inga mekaniska skador.
Kör maskinen framåt och bakåt och släpp körpedalen.	Maskinen saktar ner och stannar.
Säkerhetsanordningar Deras funktion beskrivs i avs. 7.2.2

7.2.2 Kontroll av säkerhetsanordningarna

Säkerhetsanordningarna utlöses efter två olika kriterier:

A. hindrar motorn från att starta om inte alla säkerhetsvillkor uppfylls;
B. stannar motorn även om endast ett av säkerhetsvillkoren inte uppfylls.

Tillstånd Åtgärd Resultat
Föraren sitter.Dragpedal i neutralläge(pedalen släppt).Ävaktiverad nödstoppsknapp.	Sätt i säkerhetsnyckeln i botten. Maskinen är klar för påslagning.
Maskin påslagen eller i rörelse.	Föraren reser sig från förarstolen.	Alla tjänster inaktiveras. Ikonen fig.7.E blinkar och tänds ikonen fig. 7.P.
Föraren sitter.Drivpedal i framåt- eller bakåtläge.	Prova attslå på maskinen.	Ikonerna fig. 7.E och fig. 7.O förblirtända, batterilampor 1, 2, 4 och 5blinkar.
Tillstånd Åtgård Resultat
Aktiverad nödstoppsknapp. Prova att slå på maskinen. Maskinen startar. Ikonen		Fig. 7.Eblinkar och tänds ikonen fig. 7.Q.Drag- och klippanordningarfungerar inte.
Skärenheter inkopplade Bakåt aktiveras utan att hållaned knappen för godkännandeav bakåtklippning.		Skärenheterna kopplas ur.
Skärenheter inkopplade. Lyft uppsamlingspåsen eller tabort det bakre urladdningsskyddet(endast för modeller medbakre uppsamling).		Skärenheterna kopplas ur.
Maskin påslagen och i rörelse. Dragpedalen släpps. Maskinen saktar ner och stannar.
Maskin påslagen och i rörelse. Provkörning. Inga konstiga vibrationer, inget		konstigt ljud, korrekt funktion avratt, manöverdon och pedaler.

FARA

Om något av resultaten skulle skilja sig från det som anges i tabellerna, använd inte maskinen. Kontakta ett servicecenter för att låta utöra nödvändiga kontroller och reparationer.

OBSERVERA

Ha alltid i åtanke att säkerhetssystemen hindrar start av maskinen när säkerhetsvillkoren inte uppfylls. I dessa fall, när starttillståndet har återställts, ta bort nyckeln innan du startar maskinen igen.

7.3 ANVÄNDNING PÅ SLUTTANDE MARK

Respektera gränserna som anges i tabellen "Tekniska specifikationer" och på fig. 12 oberoende av körriktningen.

Kom att ihåg ingen sluttning är "säker". Var särskilt uppmärksam vid arbete på sluttande marker. Gör så här för att undvika en tippning eller inte förlora kontrollen över maskinen:

- Klipp aldrig tvärs över sluttningar. För klippning i sluttningar. Klipp uppför och nedför sluttningen, aldrig tvärs över vid framåtkörning. Vid byte av riktning, se till att framhjulen inte stöter emot hinder (stenar, kvistar, rötter el. dyl.) som kan få maskinen att glida i sidled, välta eller att kontrollen förloras.

• Stanna inte och starta inte tvärt i upp- eller nedförsbacke.
• Koppla dragkraften långsamt och mycket försiktigt för att undvika att maskinen stegrar sig.
• Minska hastigheten:
• innan byte av körriktning och i snäva kurvor;
• innan du tar dig an en sluttning, särskilt nedför, för att säkerställa en säker bromssträcka.
• Lägg aldrig i backen för att sänka hastigheten i backar: det kan gör att du förlorar kontrollen över maskinen och speciellt på hala underlag.

OBS

Framhastigheten är begränsad om maskinen färdas i en sluttning.

7.4 START

För att starta maskinen:

1. Kontrollera att kraftöverföringen är inkopplad (avs. 6.3).
2. Sätt dig på förarplatsen.
3. Sätt in nyckeln hela vägen (fig. 6.A).

4. Vänta på att den elektriska kontrollen av maskinen ska utföras, under vilken ikonerna på tryckknappspanelen lyser.

5. Tryck på startknappen (fig.7.A).

6. Vänta tills ikonen "Ready" (fig. 7.K) lyser med fast sken.

OBSERVERA

I slutet av den elektriska kontrollen tänds LED-lampan ett ögonblick.

7.5 ARBETE

7.5.1 Körning och förflyttning

Vid förflyttning ska följande göras:

1. Koppla ur skärenheterna (avs. 6.8, fig. 7.B);
2. Sätt skärenhetsgruppen i det maximala höjdläget;
3. tryck ned körpedalen så att maskinen rör sig åt önskad körriktning och reglera trycket på pedalen för att uppnå önskad hastighet.
4. kör till arbetsområdet.

FARA

Inkoppling av dragkraften ska göras på det sätt som beskrivs (avs. 6.2) för att undvika att en häftig inkoppling orsakar att fordonet stegras och förlorar kontrollen, speciellt i sluttningar.

OBSERVERA

Inkopplingen av backväxeln ska utföras med stillastående maskin.

7.5.2 Gräsklippning

1. Ställ skärenhetsgruppen i arbetsläge (avs. 6.4).
2. Koppla in skärenheterna (avs. 6.8, fig. 7.B) endast på gräsmattan. Undvik att koppla in skärenheterna på stenig mark eller på mycket högt gräs.
3. Börja köra framåt och att klippa gräset gradvis och mycket försiktigt.
4. Justera körhastigheten framåt (avsnitt 6.2) och klipphöjden (avsnitt 6.4) enligt gräsmattans förhållanden (gräsets höjd, täthet och fuktighet) samt enligt hur mycket gräs som klippts bort.

OBS

Framhastigheten minskar om batteriladdningströskeln är under 40% (par. 8.2.2).

OBSERVERA

Gräsmattans klippresultat blir bättre om skärningarna alltid utförs på samma höjd och omväxlande i de två riktningarna (Fig. 14.A.B).

OBSERVERA

För att kunna backa med kopplade skärenheter, tryck och håll ner bekräftelseknappen för klippning under backning (avs. 7.C) för att inte orsaka ett motorstopp.

Koppla ur skärenhterna och ställ skärenhetsgruppen i högsta läge (avs. 6.4):

• Vid förflyttning mellan arbetsplatser
• När du kör på mark utan gräs
• Närhelst det blir nödvändigt att ta sig förbi ett hinder.

7.5.3 Tips för att underhålla en vacker gräsmatta

• För att gräsmattan ska se snygg ut och vara grön och mjuk, måste den klippas regelbundet. Gräsmattor kan bestå av olika typer av gräs. Om man klipper gräset ofta växer det bättre och utvecklar många rötter och bildar en tät gräsmatta; tvärtom, om klippningen görs mindre ofta, utvecklas främst högt gräs och ogräs (klöver, maskrosor etc.).
• Det är alltid bättre att klippa gräset när gräsmattan är torr.
• Knivarna måste vara intakta och väl slipade, så att snittet blir rent och utan ojämnheter, vilket leder till att spetsarna gulnar.
• Gräsklippningens antal gånger måste vara relaterad till gräsets tillväxt, eftersom man då förhindrar att gräset växer för mycket mellan klippningarna.
• Under de hetaste och torraste perioderna är det lämpligt att låta gräset vara något högre för att minska jordens uttorkning.
• Den optimala gräshöjden i en välskött gräsmatta är cirka 4-5 cm och vid en klippning bör den inte mer än en tredjedel av den totala klipphöjden. Om gräset är väldigt högt är det bättre att klippa i två omgångar, med en dags mellanrum; första dagen med skärenheterna på maximal höjd och eventuellt med reducerad vakning, och nästa på önskad höjd (fig. 13).

• Gräsmattans utseende blir bättre om snittet görs omväxlande i båda riktningarna (fig. 14).

• Om gräset täpper till utkastningsrännan bör hastigheten sänkas, då den kan vara för hög för klipphöjden. Om problemet kvarstår kan skärenheterna vara dåligt slipade eller flikprofilerna deformerade.

• Var mycket försiktig vid klippning nära buskar och låga kantstenar. Dessa kan skada skärenhetsgruppen kant och parallellism samt skärenheterna.

7.5.4 Tömning av uppsamlingspåse

OBSERVERA

Tömning av uppsamlingspåsen måste utföras med urkopplade knivar; annars stannar motorn.

OBSERVERA

Fyll inte uppsamlingspåsen för mycket för att undvika att utkastningsrännan täpps till.

En konstant ljudsignal anger att uppsamlingspåsen är full.

Gör så här:

1. koppla ur skärenheterna (avs. 6.8, fig. 7.B) och signalen stoppas;
2. stanna maskinen;
3. ta tag i det bakre handtaget (fig. 15.A) och vält uppsamlingspåsen för att tömma den;
4. Stäng uppsamlingspåsen så att den häktas fast på låshaken (fig. 9.E).

Vid klippning av högt eller fuktigt gräs vid en alltför hög hastighet kan det hända att utkastningsrännan täpps till. Vid igensättning, följ anvisningarna i kap. 8.3.2.

7.5.6 Avslutad klippning

När klippningen avslutats:

1. koppla ur skärenheterna;
2. kör tillbaka med skärenhetsgruppen i högsta läge (avs. 6.4).

7.6 STOPP

För att stänga av maskinen:

1. Släpp körpedalen så att maskinen stannar.

2. Stäng av maskinen genom att ta bort nyckeln (fig. 6A).

OBSERVERA

För att spara på batteriet, lämna inte nyckeln när maskinen inte används.

7.7 EFTER ANVÄNDNING

1. Låt maskinen svalna innan du placerar den i någon miljö.
2. Utför rengöring (avsnitt 8.3).
3. Kontrollera att det inte finns lösa eller skadade delar. Ta vid behov bort alla skadade komponenter och dra åt eventuella skruvar och bultar som lossnat eller kontakta det auktoriserade servicecentret.
4. Ställ maskinen i närheten av ett eluttag och ladda batterierna (avs. 8.2.2), så att du har full funktion när den ska användas nästa gång. Alternativt kan du ta ut batterierna ur huset och ladda dem med den externa batteriladdaren (tillval).

Varje gång som maskinen lämnas utan övervakning eller när du lämnar förarplatsen eller parkerar maskinen:

1. Stanna maskinen;
2. Sätt skärenhetsgruppen i det minimala höjdläget.
3. Se till att alla delar i rörelse har stannat upp helt;
4. Ta bort tändnyckeln (fig.6.A).

WARNING

Lämna alltid maskinen i ett skuggat område eller i en skyddad miljö, vid en temperatur under +35 °C

Säkerhetsnormerna som ska följas beskrivs i kapitel 2. Respektera noggrant dessa anvisningar för att inte riskera allvarliga risker eller faror.

Innan du utför några kontroller, rengöring eller underhåll/justeringar på maskinen:

1. koppla ur skärenheten;
2. stanna maskinen;
3. se till att alla delar i rörelse har stannat upp helt;
4. ta bort nyckeln (Fig. 6.A).

FARA

Lämna aldrig nyckeln insatt eller inom räckhåll för barn eller olämpliga personer.

1. läs igenom instruktionerna;
2. Bär lämpliga kläder, arbetshandskar och skyddsglasögon

Frekvenser och ingreppstyper sammanfattas i "Underhållstabellen". Tabellen är avsedd att hjälpa dig att hålla din maskin effektiv och säker. Det hänvisar till huvudingreppen och de förväntade intervallerna för var och en av dem. Vidta relevanta åtgärder beroende på den tidigaste tidpunkten som inträffar. Användning av reservdelar och tillbehör som inte är original och/eller felaktigt monterade kan få negativa följder för maskinens funktion och säkerhet. Tillverkaren avvisar allt ansvar i händelse av skador, olyckor eller personskador som orsakas av dessa produkter. Originalreservdelar tillhandahålls av auktoriserade serviceverkstäder och återförsäljare.

8.2 BATTERI

8.2.1 Batteriets autonomi

Batteriernas autonomi (och alltså ytan av gräsmattan som kan bearbetas innan laddning) är beror huvudsakligen av:

A. Arbetsfaktorer som ger ett större energibehov (t.ex. klippning med tätt, högt, fuktigt gräs).
B. Operatörsbeteenden, som bör undvika:

• att ofta tända och släcka maskinen under arbetet,
• en för låg klipphöjd i förhållande till gräsets tillstånd;
• en för hög körhastighet för mängden gräs som ska klippas.

C. Miljöfaktorer, till exempel en hög omgivningstemperatur, över + 35 °C.

För att optimera batteriernas autonomi är det alltid lämpligt:

• klipp gräset när gräsmattan är torr;
• klipp gräset ofta så att det inte blir för högt;
• ställ in en högre klipphöjd när gräset är mycket högt och klipp sedan igen med en lägre klipphöjd;
• använd inte maskinen med "mulching"-funktionen (om befintlig) om gräset är mycket högt;
• klipp gräset vid en temperatur mellan +5 och +35 °C;
• använd "Eco"-funktionen (fig. 7II-H, avs. 6.8.2).

8.2.2 Laddning av batterierna

Maskinens batteri ska alltid vara laddat:

• Innan maskinen används för första gången efter inköpet.
• När minimal laddningsnivå uppnås (Fig. 7.F).
• Innan någon längre period av inaktivitet hos maskinen
  • Varannan månad under lagring.
• Innan den tas i bruk efter en långvarig stilleståndsperiod.

WARNING

När batteriet inte är anslutet till elnätet med den avsedda batteriladdaren sjunker batteriladdningen även om maskinen inte används. Om batterierna när en mycket låg laddningsnivå kan de skadas så svårt att de kanske inte längre kan användas. Garantin täcker inte skador som orsakats av att batterier inte har laddats regelbundet.

WARNING

Laddningen måste uteslutande ske via batteriladdaren (fig. 17.A) eller alternativt via den externa batteriladdaren (fig. 36.B). Andra typer av uppladdningssystem kan allvarligt skada batterierna.

WARNING

Batterierna ska laddas i en lokal som är skyddad från väder och vind, i skugga, med en rekommenderad temperatur mellan 0 och +35 °C.

Batterierna är utrustade med ett skydd som förhindrar laddning om omgivningstemperaturen inte är mellan 0 och +45 °C.

OBSERVERA

Batteriet kan inte laddas upp när som helst, även delvis, utan en risk att det skadas.

SÄKERHETSINSTRUKTIONER

Underhåll och rengöring får inte göras när batterierna laddas.

a. Batteriladdning ombord

För att ladda batteriet:

1. Ta maskinen nära ett eluttag och ta bort nyckeln (fig 6.A);
2. Lyft sätet;

3. Lyft locket på ladduttaget (fig. 16.A);

4. Anslut den medföljande batteriladdaren till laddningsuttaget (fig. 17.A) med lämplig bajonett som håller fast respektive kontakt (fig. 17.B);

5. Anslut batteriladdaren till elnätet genom att sätta i respektive kontakt (fig. 18).

För att ladda batteriet medföljer ett uttag med jordfelsbrytare (Fig. 19.A), i förekommande fall, som laddningssladden ska anslutas till (Fig. 19.E).

Uttaget med jordfelsbrytare ska anslutas till eluttaget och ett funktionstest ska göras:

1. Tryck på knappen "RESET" (Fig. 19.B) för att aktivera funktionen. Lysdioden ska vara "ON" (Fig. 19.C).
2. Tryck på knappen "TEST" (Fig. 19.D) för att göra funktionstestet. Lysdioden ska vara "OFF" (Fig. 19.C).

FARA

Om funktionstestet avslutas med negativt resultat ska man inte använda eluttaget med jordfelsbrytare. Om funktionstestet avslutas med positivt resultat kan det användas för att göra laddningen.

Under laddning blinkar batteriindikatorns lysdioder (fig. 7.F) successivt. När varje enskild laddningströskel har uppnåtts, lyser respektive LED konstant, medan de andra fortsätter att blinka.

WARNING

Efter 24 timmars drift stängs den inbyggda batteriladdaren av och batterierna hålls inte laddade på obestämd tid.

OBS

Laddning av de installerade batterierna sker i följd. Det är därför lämpligt att alltid utföra en fullständig laddningscykel.

För att ladda batteriet:

1. Öppna luckan (fig. 20.A) på batterihuset;
2. Tryck på spärrknappen på batteriet (Fig. 32.A) och ta bort batteriet (Fig. 32.B);
3. Sätt i batteriet (Fig. 33.A) i sitt fack på batteriladdaren (Fig. 33.B);
4. Anslut batteriladdaren (Fig. 33.B) till ett uttag med den nätspänning som anges på märkskylten;
5. ladda det helt genom att följa anvisningarna i handboken för batteriladdaren.
6. När laddningen är klar tar du bort batteriet (fig. 34.A) från dess hölje i batteriladdaren (fig. 34.B).
7. anslut batteriladdaren (Fig. 34.B) från elnätet.
8. Sätt tillbaka batteriet (fig. 35.A) i huset på maskinen och stäng luckan till batterifacket.

Batterierna kan hållas under laddning på obestämd tid.

Laddningstiderna för batterierna kan öka om maskinen har använts under tuffa arbetsförhållanden, med en indikation på överhettning av batterierna (kap. 15).

OBS

Vid ett helt urladdat batteri förblir signallamporna släckta tills minimiladdningströskeln har uppnätts.

OBSERVERA

När laddningsnivån sjunker under tröskelvärdet på 10% börjar den första batterilampan blinka. Under tröskelvärdet på 4% börjar den första batterilampan blinka snabbt och klippanordningarna kopplas ur. Det är nödvändigt att sätta tillbaka och ladda batterierna.

När laddningen är klar stängs laddningssystemet av efter 24 timmar och det sker inget automatiskt underhåll och påfyllning av batteriladdningen.

OBS

Om batteriladdaren är ansluten till traktorn blinkar de fem lysdioderna fig. 7.F samtidigt, vilket betyder att laddning inte pågår. Kontrollera batteriladdarens/nätanslutningen.

OBSERVERA

Under laddning är alla maskinfunktioner inaktiverade, även när nyckeln är helt isatt.

WARNING

Batterierna monterade på maskinen har utformats och byggts för denna typ av användning och därför:

• batterierna får inte bytas ut mot andra som inte är original;
• utför inte några åtgärder som inte beskrivs i

Om problem uppstår med batterierna, vänd dig till din återförsäljare.

8.3 RENGÖRING

Efter varje användning, ska du rengöra maskinen enligt följande instruktioner.

8.3.1 Rengöring av maskinen

• Gör rent maskinen utvändigt genom att gnida ramens plastdelar med en svamp som fuktats med vatten och rengöringsmedel. Var noga med att inte blöta ned elmotorer, batterierna och elsystemets delar.
• För att minska risken för brand, håll motorerna och batterihöljen fria från gräsklipp, löv eller överdrivet fett.
• Håll knappsatsen fri från smuts och skräp.

WARNING

Använd aldrig högtrycksvatten eller aggressiva vätskor för att tvätta karossen och elmotorerna.

8.3.2 Rengöring av utmatningskanalen

Om utkastningsrännan är tilltäppt måse du:

1. avlägsna uppsamlingspåsen eller det bakre tömningsskyddet;
2. gräs som samlats tas bort genom rännans tömningsöppning.

1. Töm uppsamlingspåsen.
2. Skaka den för att avlägsna gräs- och jordrester.
3. Montera tillbaka påsen och tvätta sedan skärenhetsgruppen invändigt (avs. 8.3.4-a). Därefter ska påsen tas bort, tömmas, sköljas och placeras för att underlätta en snabb torkning.

Fortsätt med en noggrann rengöring av klippanordningen för att ta bort eventuella gräsrester eller skräp.

WARNING

Under rengöringen av skärenhetsgruppen och håll personer eller djur på avständ från området runt omkring.

a. Invändig rengöring

WARNING

Rengöring på insidan av skäranordningen och utmatningskanalen måste utföras med uppsamlingspåsen monterad och med mulchingpluggen insatt (om sådan finns) eller med det bakre utkastningsskyddet monterat.

1. Placera maskinen på ett plant underlag och med fast golv.
2. Anslut en vattenslang (fig. 23.A) till en av de två specialbeslagen (fig. 23.B) och aktivera vattnet.
3. Sätt dig på förarplatsen och starta maskinen.
4. Sänk skäraggregatet helt och koppla in det.
5. Låt vattnet rinna i några minuter och stoppa maskinen.
6. Stäng av vattnet och koppla ur slangen från kopplingen.
7. Upprepa proceduren på den andra kopplingen.

b. Extern rengöring

SÄKERHETSINSTRUKTIONER

Se till att det inte samlas främmande föremål och torra gräsrester på skärenheternas övre del för att bibehålla en bästa möjliga effektiv och säker nivå.

För rengöring av den övre delen på skärenhetsgruppen, gör så här:

• sänk skärenhetsgruppen helt;
• blås den övre delen av enheten (fig. 23.C) med en tryckluftsstråle.

Det är nödvändigt att rengöra spolventilationsfiltren årligen enligt beskrivningen nedan:

1. Öppna luckan (fig. 20.A) på batterihuset:
2. Ta bort fästringarna (fig. 21.B) från ventilationsfiltret.
3. Ta bort ventilationsfiltret (fig. 22.C) från batterifackets lucka och rengör det med tryckluft.
4. Sätt sedan tillbaka filtret i dörren och säkra det med de speciella fästringarna.

OBSERVERA

Utför åtgärderna på båda sidor av maskinen.

8.4 SMÖRJNING

Föremål Åtgård
Skären-hetsgrupp	Smörj lyftpunkterna med olja (fig. 24).
Hjulaxlar Ta bort	hjulen. Smörj axlarna med fett (Fig. 30).

8.5 MUTTRAR OCH FÄSTSKRUVAR

- Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin med säkra funktionsförhållanden.

9. EXTRAORDINÄRT UNDERHÅLL

9.1 SÄKERHETSFÖRESKRIFTER

SÄKERHETSINSTRUKTIONER

Kontakta omedelbart din återförsäljare eller ett specialiserat center om det uppstår ett funktionsfel på:

• dragpedalens (driftbroms) neutralläge;
• kopplingen och ett stopp av skärenheterna;
• iläggningen av dragkraften under körning framåt eller backning.

9.2 SKÄRENHETSGRUPP/SKÄRENHET

9.2.1 Anpassning av skärenhetsgruppen

Skärenhetsgruppen måste vara riktigt reglerad för att garantera en jämn klippning av gräsmattan. Vid en ojämn klippning, kontrollera trycket på däcken (avs. 7.1.3). Om det inte är tillräckligt för en jämn klippning, kontakta din återförsäljare för att ställa in skärenhetsgruppen.

9.2.2 Skärenheter

En dåligt slipad skärenhet sliter upp gräset och gör att det gulnar.

SÄKERHETSINSTRUKTIONER

Låt alltid skadade, krokiga eller slitna skäranordningar bytas ut parvis tillsammans med skruvarna för att hålla balansen.

WARNING

Alla åtgärder som gäller kniven (demontering, slipning, balansering, reparation, återmontering och/eller utbyte) kräver specifika färdigheter utöver användning av specialutrustning; av säkerhetsskäl måste de därför alltid utföras vid ett specialiserat centrum.

WARNING

Använd alltid originalskärenheter med koden som anges i tabellen "Tekniska specifikationer".

OBSERVERA

Med tanke på produktutvecklingen kan knivar som nämns i tabellen "Tekniska data" ersättas med tiden av andra med liknande egenskaper när det gäller utbytbarhet och driftsäkerhet.

9.3 BYTE AV FRAM-/BAKHJUL

9.3.1 Förberedande åtgärder

FARA

Använd en lämplig lyftanordning.

Innan något som helst byte av hjulen ska följande arbetsmoment utföras:

1. Placera maskinen på en fast och plan yta som garanterar maskinens stabilitet.
2. Stanna maskinen;
3. Ta ur nyckeln;
4. Placera lyftanordningen i lyftpunkten nära hjulet som ska bytas ut (par. 9.3.2; avsnitt 9.3.3).
5. Kontrollera att lyftanordningen är helt vinkelrät mot marken.

9.3.2 Val och placering av domkraften på bakhjulen

1. Placera träkilar (fig. 25.A) under hjulet (fig. 25.B) som är intill hjulet som ska bytas (fig. 25.C).
2. Den stängda domkraftens maximala höjd är 130 mm. (fig. 26).
3. Placera en domkraft under den bakre plattan (fig. 27.A), på 180 mm från sidokanten (fig. 26).

OBSERVERA

Med domkraften installerad enligt beskrivningen kan du lyfta hjulet som ska bytas.

9.3.3 Val och placering av domkraften på framhjulen

1. Placera träkilar (fig. 28.A) under hjulet (fig. 28.B) som är intill hjulet som ska bytas (fig. 28.C).
2. Den stängda domkraftens maximala höjd är 170 mm.
3. Lägg på domkraften (fig. 29.A) en fyrkantig träbit (fig. 29.B) med en sektion på ca 5 x 2 cm.

WARNING

Träets tjocklek förhindrar skador på framaxeln.

1. Under denna fas, håll tjockleken balanserad på domkraften med hjälp av en hand. Lyft domkraften och se till att mellanlägget vilar mot ramen och konstruktionsdelarna (fig. 29.C).

OBSERVERA

Den därmed placerade domkraften gör det möjligt att lyfta hela framaxeln.

9.3.4 Byte av hjulet

SÄKERHETSINSTRUKTIONER

Se till att maskinen står stabilt och stilla under lyftningen. Om ett fel påträffas, sänk omedelbart domkraften, kontrollera och lös eventuella problem och lyft igen.

1. Ta bort locket (fig. 30.A).
2. Lyft tillräckligt för att underlätta borttagningen av hjulet.
3. Med hjälp av en skruvmejsel, ta ut låsringen (fig. 30.B) och stödbrickan (fig. 30.C).
4. Ta av reservhjulet.
5. Smörj axeln (fig. 30.D) med fett.
6. Montera reservhjulet.
7. Sätt tillbaka stödbrickan och fjäderringen.

OBSERVERA

Kontrollera att bakhjulen har samma höjd (fig. 31.A) och att skillnaden på den utvändiga diametern mellan de två hjulen (fig. 31.B) inte är större än 8-10 mm. Om det inträffar, för att undvika en ojämn klippning, reglera skärenhetens inställning på en auktoriserad verkstad.

9.3.5 Reparation och byte av däcken

Däcken är av typen "Tubeless" (slanglösa) och måste därför vid punktering bytas eller repareras av en specialiserad däckförsäljare, enligt angivna procedurer för denna typ av däck.

9.4 BYTE AV LED-LAMPA

Vid fel på LED-strålkastaren, kontakta ett auktoriserat servicecenter.

10. FÖRVARING

När maskinen ska ställas undan i över 30 dagar:

1. Ta bort tändningsnyckeln.
2. Gör noggrant rent maskinen.

3. Kontrollera att maskinen inte har några skador. Kontakta det auktoriserade servicecentret vid behov.

4. Ställ undan maskinen:

• med skärenhetsgruppen sänkt
- i en torr miljö
- skyddad från väder och vind, i skuggan, med en rekommenderad temperatur mellan 0 och +40 °C.
- Möjligen täckt med en presenning;
- på en plats utom räckhåll för barn
- se till att nycklar eller verktyg som använts för underhållsarbetet tagits bort.

WARNING

Fullständig laddning av batteriet ska göras minst en gång i månaden och alltid innan arbetet återupptas.

Förbered maskinen enligt anvisningarna i kapitel "7". Användning av maskinen".

11. FÖRFLYTTNING OCH TRANSPORT

• När maskinen ska förflyttas ska du:
• koppla ur skärenheten;
• Sätt skärenhetsgruppen i det maximala höjdläget;
• stäng av maskinen och ta bort tändningsnyckeln;

• koppla ur transmissionen (avs. 6.3).

• När maskinen transporteras med ett fordon eller släp ska du:

• använda ramper med lämplig bärförmåga, bredd och längd,
• lasta maskinen med avstängd elmotor, utan isatt tändnyckel och utan förare. Det kan krävas flera personer för att skjuta den,
• sänk skärenhetsgruppen,
• placera den så att den inte kan skada någon;
• sätt i transmissionen (avs. 6.3);
• fäst den ordentligt på transportmedlet med rep eller kedjor för att förhindra att den välter med möjligt skada.

SÄKERHETSINSTRUKTIONER

Om du känner att du inte kan utföra hantering eller transport under säkra förhållanden, kontakta servicecenteret.

12. SERVICE OCH REPARATIONER

Den här handboken ger alla anvisningar som behövs för att använda maskinen och för ett korrekt löpande underhåll som kan utföras av användaren. Alla justerings- och underhållsåtgärder som inte beskrivs i denna instruktionsbok måste utföras hos din återförsäljare eller vid ett specialiserat centrum som har de kunskaper och den utrustning som krävs för att arbetet ska kunna utföras korrekt, samtidigt som säkerheten och maskinens ursprungliga skick bibehålls. Ingrepp, som utförs i olämpliga strukturer eller av ej kvalificerade personer, medför att all slags garanti, tillverkarens förpliktelser eller ansvar upphör att gälla.

• Endast auktoriserade serviceverkstäder får utföra reparationer och underhåll under garantin.
• Auktoriserade serviceverkstäder använder endast originalreservdelar. Originalreservdelar och tillbehör har utvecklats särskilt för maskinerna.
• Icke-originalreservdelar och tillbehör godkänns inte användning av reservdelar

och tillbehör som inte är original äventyrar maskinens säkerhet och befriar tillverkaren från alla skyldigheter eller ansvar.

- Det rekommenderas att lämna in maskinen en gång om året till en auktoriserad serviceverkstad för underhåll, service och kontroll av säkerhetsanordningarna.

13. GARANTINS TÄCKNING

Garantivillkoren är endast för konsumenter, dvs inte professionella operatörer. Garantin täcker alla kvalitetsfel som gäller material och fabrikation, som fastställts under garantiperioden av din återförsäljare eller av ett specialiserat centrum. Tillämpningen av garantin är begränsad till reparation eller utbyte av komponenten som bekräftas vara defekt. Garantins tillämpning gäller vid regelbundet maskinunderhåll. Användaren måste noggrant följa alla anvisningar i den bifogade dokumentationen. Garantin täcker inte fel som beror på följande:

• Brist på kunskap om innehållet i den medföljande dokumentation (bruksanvisning).
  • Professionell användning.

• Brist på uppmärksamhet, försummelse.

• Yttre orsak (blixt, stötar, förekomst av främmande objekt inuti maskinen) eller en olycka.

• Felaktig användning och montering eller åtgärder som inte tillåts av tillverkaren.
• Otilräckligt underhåll.
• Modifikationer på maskinen.
• Användning av reservdelar som inte är originalreservdelar (anpassningsbara delar).
• Användning av tillbehör som inte levereras av eller inte är godkända av tillverkaren. Garantin täcker inte heller följande:
• Löpande/särskilt underhåll (beskrivs i bruksanvisningen).
• Normalt slitage på förbrukningsmaterial som skärenheter, hjul, strålkastare, säkerhetsbultar och kablage.
• Normalt slitage.
• Estetisk försämring av maskinen på grund av användningen.
• Knivfäste stöd
• Eventuella extra kostnader som gäller garantins aktivering, såsom förflyttning till användaren, transport av maskinen till återförsäljaren, hyra av utrustning för utbyte eller anlitandet av ett externt företag för allt underhållsarbete.

Användaren lyder under sina egna nationella lagar. Köparens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.

Med rutorna bredvid kan du notera datum eller antal drifttimmar som ingreppet utfördes.

Ingrepp Periodicitet	(klockan)	Utförd (datum eller tid)					Anmärkningar
Kontroll av alla fästen	Före all användning
Kontroll av däcktryck	Före all användning						avsnitt 7.1.3
Säkerhetskontroller/Reglagens verifiering	Före all användning						avsnitt 7.2
Kontroll av växelspaken	Före all användning						avsnitt 6.3
Batteriladdare	Före all användningEfter all användningInnan maskinen ställs undan						avsnitt 8.2
Allmän rengöring och kontroll	Efter all användning						avsnitt 8.3

* Arbetet ska utföras av din återförsäljare eller en specialiserad serviceverkstad.
** Allmän smörjning av ledförbindelser ska även utföras varje gång som maskinen ska ställas undan för en längre tid.

Ingrepp Periodicitet	(klockan)	Utförd (datum eller tid)					Anmärkningar
Kontroll av eventuella skador som finns på maskinen. Kontakta det auktoriserade servicecentret vid behov.	Efter all användning
Kontroll av skärenheternas fastsättning och slipning	25						*
Byte av skärenheterna	100						*
Allmän smörjning	25						avsnitt 8.4 **
Kontroll/rengöring av batteriventilationsfilter	Årligen						avsnitt 8.3.5

* Arbetet ska utföras av din återförsäljare eller en specialiserad serviceverkstad.
** Allmän smörjning av ledförbindelser ska även utföras varje gång som maskinen ska ställas undan för en längre tid.

15. FELSÖKNING

Fel Orsak Åtgård
1. Maskinen startar inte.	Urladdat batteri.	Ladda batteriet (avs. 8.2.2).
2. Batteriladdaren laddar inte batterierna.	Batterierna är inte korrekt isatta i laddaren.	Kontrollera att det sitter riktigt (Fig. 33).
	Olämpliga miljöförhållanden. Ladda i en miljö med lämplig temperatur (se batteriets/batteriladdarns instruktionsbok).
	Smutsiga kontakter. Rengör kontakterna.
	Ingen nätspänning till batteriladdaren.	Kontrollera att kontakten är korrekt isatt och att det finns ström i uttaget.
	Batteriladdaren är defekt. Byt ut med en original reservdel.
		Om problemet fortsätter, se batteriladdarens handbok.
3. Ojämn klippning	Skärenheterna är inte längre skarpa.	Vänd dig till en auktoriserad serviceverkstad.
	För hög körhastighet i förhållande till höjden på gräset som ska klippas.	Sänk körhastigheten och/eller öka klipphöjden.
	Skärenhetsgrupp är full av gräs.	Vänta tills gräset är torrt.
		Rengör skärenhetsgruppen.
4. Onormala vibrationer under användning.	Obalanserade skärenheter.	Vänd dig till en auktoriserad serviceverkstad för kontroll, byte eller reparation.
	Skärenheterna sitter löst.
	Lösa delar.
	Eventuella skador
5. Ikonen fig. 7.E lyser och batterilamporna 2 och 5 blinkar.	Överström från batteriet för:
	1. För hårda arbetsförhållanden. Minsk	ka körhastigheten.
		Öka klipphöjden.
	2. För brant sluttning. Minsk haistigheten framåt och kontrollera markens lutning du arbetar på.
6. Ikonen fig. 7.N blinkar.Alla andra indikationer på tryckknappspanelen (ikoner/lysdioder) förblir funktionella och synliga.	Förlarm om övertemperatur på batteriet, dragmotorn och/eller motorerna på klippanordningarna för:
	1. Hårda arbetsförhållanden. Minska körhastigheten.	Öka klipphöjden.
7. Ikonerna fig. 7.E och fig. 7.N förblir tända och batterilampor, 2 och 4 blinkar.	Batteri över-/undertemperatur i: Stäng av maskinen, vänta minst 5 minuter och starta om den.
	1. Hårda arbetsförhållanden. Minska körhastigheten.	Öka klipphöjden.
	2. Olämpliga miljöförhållanden. Arbeta i en miljö med en temperatur som är lämplig för maskinens driftsförhållanden.
8. Ikonen fig. 7.E lyser och batterilamporna 1, 4 och 5 blinkar.	Överbelastning till skäranordningar för:
	1. Hårda arbetsförhållanden. Minska körhastigheten.	Öka klipphöjden.
	2. Igentäppningar som förhindrar skärenheternas rotation.	Ta bort igentäppningar.
	3. Skärenhetsgruppen är full med gräs.	Rengör skärenhetsgruppen.
9. Ikonerna fig. 7.E och fig. 7.N förblir tända och batterilampor 1 och 3 blinkar.	Övertemperatur för motorerna på skäranordningarna för:	Stäng av maskinen, vänta minst 5 minuter och starta om den.
	Hårda arbetsförhållanden. Minska körhastigheten.	Öka klipphöjden.
10. Ikonen fig. 7.E lyser och batterilamporna 1, 3 och 5 blinkar.	Stoppa motorerna på skäranordningarna på grund av:
	1. Hårda arbetsförhållanden. Minska körhastigheten.	Öka klipphöjden.
	2. Igentäppningar som förhindrar skärenheternas rotation.	Ta bort igentäppningar.
	3. Skärenhetsgruppen är full med gräs.	Rengör skärenhetsgruppen
11. Ikonerna fig. 7.E och fig. 7.N förblir tänd, batterilampor 1, 2 och 4 blinkar.	Överhettning av drivmotorn för. Stäng av maskinen och vänta minst 5 minuter innan startproceduren upprepas.
	1. Dragmotor under belastning. Minska körhastigheten.	Öka klipphöjden.
	2. För brant sluttning. Minska hastigheten framåt och kontrollera sluttningens lutning du arbetar på.
	3. Förekomst av överdriven lera på hjulen.	Kontrollera att hjulen inte är blockerade och, rengör dem vid behov.
12. Ikonerna fig. 7.E och fig. 7.O förblir tända, batterilampor 1, 2, 4 och 5 blinkar.	Maskinen startas genom att dragpedalen inte släpps (inte i neutralläge).	Stäng av maskinen och upprepa startproceduren först efter att ha kontrollerat att dragpedalen är i neutralt läge (pedalen släppt).
13. Ikonerna fig. 7.E och fig. 7.O förblir tända och batterilampor 1, 2, 3 och 5 blinkar.	Växellådans kopplings-/urkopplingsspak i växellådans urkopplade läge.	Kontrollera läget för växellådans inkoppling-/urkopplingsspak och, vid behov, återför den till växellådans läge.
		Kontakta ett servicecenter om problemet kvarstår.
14. Ikonen fig. 7.E lyser och batterilamporna 2 och blinkar.	Kommunikationsfel från batteriet. Stäng av maskinen och upprepa startproceduren.	Kontrollera att batterierna är korrekt inkopplade/installerade på respektive plats.
		Kontakta ett servicecenter om problemet kvarstår.
15. Ikonen fig. 7.E lyser och batterilamporna 2, 3, 4 och 5 blinkar.	Parallellt modulelektronikfel. Stäng av maskinen och upprepa startproceduren.	Kontakta ett servicecenter om problemet kvarstår.
		Kontakta ett servicecenter om problemet kvarstår.
16. Batteriets lysdioder fig. 7.F slås på och av i omväxlande, från vänster till höger, och vice versa.	Kommunikationsfel mellan inbyggda elektroniska moduler.	Stäng av maskinen och upprepa startproceduren.
		Kontakta ett servicecenter om problemet kvarstår.
17. Ikonen fig. 7.E lyser och batterilamporna 3 och 4 blinkar.	Fel batterikonfiguration installerad. Kontrollera att batterierna är installerade enligt rätt konfiguration (se tabell över tekniska data).

OBSERVERA

För ytterligare problem som inte anges i tabellen, kontakta omedelbart ett auktoriserat assistanscenter.

16. TILLBEHÖR

16.1 MULCHINGKIT

Finfördelar det avklippta gräset och lämnar det på gräsmattan (fig. 36.A).

16.2 BATTERILADDARE (SNABBLADDNING)

Batteriladdare som gör det möjligt att minska batteriets laddningstid. Listan över godkända

batteriladdare som är godkända för denna maskin finns i tabellen "Tekniska data". Tillåter att upprätthålla en bra funktion av batteriet under tiden som maskinen inte används. Garanterar en hög uppladdningsnivå och en lång livstid för batteriet (fig. 36.B).

16.3 SATS MED BAKRE TÖMNINGSSKYDD

Ska användas istället för uppsamlingspåsen när gräset inte samlas upp (fig. 36.C).

DIZIN

1. GENEL BİLGİLER 2
2. GENEL MAKİNE GÜVENLİK UYARILARI ... 2
3. SÜRÜCÜNÜN OTURARAK KULLANDIĞI ÇİM BİÇME MAKİNESİNE YÖNELİK GÜVENLİK UYARILARI......5

SV • Innehållet och bilderna i denna användarhandbok har framställts för ST. S.p.A. och skyddas av upphovsrätt – all form av reproduktion eller ändring, även partiell, som inte auktoriserats är förbjuden.
