KULLANIM KILAVUZU SWIFT 372e STIGA

Oturan sürücülü çim biçme makinesi, kumandalı bataryalı KULLANIM KILAVUZU DİKKAT: makıneyı kullanmadan önce talımatlar ıçeren kilavuzu dıkkatle okuyun.ITALIANO - Istruzioni Originali ...................................................................................................

[1] TR - TEKNİK VERİLER

[2] MAKS. besleme gerilimi [3] NOMİNAL besleme gerilimi [4] Maks. motor çalışma hızı [5] Akü [6] Akü şarj cihazı (CGDF Li 48) [7] Maksimum şarj süresi [8] Tahrik motoru gücü [9] Bıçak motoru gücü [10] Radyo ekipmanı çalışma frekansı bantları [11] Radyo ekipmanının çalıştığı frekans bantlarında iletilen maksimum radyo frekansı gücü [12] Ön lastikler [13] Arka lastikler [14] Ön lastik basıncı [15] Arka lastik basıncı [16] Kütle * [17] Minimum kesilmemiş çim yarıçapı [18] Kesim yüksekliği [19] Kesim genişliği [20] Çalışma hızı (belirtici), ileri viteste [21] Çalışma hızı (belirtici), geri viteste [22] İzin verilebilir maksimum eğim [23] Boyutlar [24] Çim toplama haznesi ile uzunluk [25] Genişlik [26] Yükseklik [27] Kesme cihazı parça n. [28] Ses basıncı seviyesi (maks.) [29] Ölçü belirsizliği [30] Ölçülen ses gücü seviyesi (maks.) [31] Garanti edilen ses gücü seviyesi [32] Sürüş mahallindeki titreşim seviyesi (maks.) [33] Direksiyon simidindeki titreşim seviyesi (maks.) [34] Doğru akü kombinasyonuna yönelik tablo [35] İdeal makine performansına yönelik akü kombinasyonu [36] Düşük makine performansı ile akü kombinasyonu [37] Yalnızca tahrikin etkinleştirilmesini sağlayan akü kombinas- yonu [38] Makine üzerine monteli toplam 3 akünün kullanılması (kombinasyondan bağımsız olarak) makinenin düşük performanslı olarak çalışmasını sağlar [39] Makine üzerine monteli toplam 2 akünün kullanılması (kombinasyondan bağımsız olarak) yalnızca tahrik işlevinin etkinleştirilebilmesini sağlar [40] Önemli Yalnızca bir akünün monte edilmesi halinde, makine çalışmaz [41] En iyi performans için, akülerin tamamen şarj edilmesi önerilir [42] Talep üzerine aksesuarlar [42.A1] “Malçlama” kiti [42.A2] “Malçlama” kiti [42.B] Akü şarj cihazı [42.C] Branda örtü [42.D] Arka boşaltma siperi kiti [43] USB aksesuarlar için yardımcı soket [43.A] Şarj gerilimi ve akımı (USB çıkışı) [43.B] Tip [43.C] Üreticinin adı ve adresi (a) 2 BT 750/1 Li 48 akünün "araç üstü" ve 2 BT 775/1 Li 48 akünün "hızlı şarj cihazı" üzerinde eş zamanlı olarak şarj edilmesi. (b) Belirtilenden farklı bir akü yapılandırması makinenin yasaklanan şekilde kullanımını teşkil eder.IT - 1 ATTENZIONE!: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità.

ÇİM BİÇME MAKİNESİNE YÖNELİK

3.3 Çalışma sırasında ................................ 5

3.4 Bakım, depoya kaldırma ...................... 6

3.5 Çevrenin korunması ............................. 7

4. MAKİNE HAKKINDA ................................... 7

4.1 Makine açıklaması ve amaçlanan

kullanımı .............................................. 7

4.2 Güvenlik işaretleri ................................ 8

5.4 Çim toplama haznesi torbasının monte

6.4 Kesim yüksekliğini ayarlama kolu ...... 11

6.5 Acil durum düğmesi ........................... 11

6.6 USB aksesuarlar için yardımcı soket .. 11

6.7 Uyarı sesli ikaz cihazları ..................... 12

7.3 Eğimler üzerinde kullanım.................. 17

7.4 Çalıştırma .......................................... 17

9.1 Güvenlik tavsiyeleri ............................ 23

9.2 Kesme cihazı donanımı / kesme

cihazları ............................................. 23

9.3 Ön / arka tekerleklerin değiştirilmesi .. 24

9.4 LED lambaların değiştirilmesi ............ 25

16.2 Akü şarj cihazı (hızlı şarj) ................... 30

Bu kılavuzdaki paragraarın bazıları, güvenlik ve işletim açısından özel önem arz eden bilgiler içermekte olup, aşağıdaki kriterlere göre farklı şekillerde vurgulanmıştır: TEHLİKE Bu uyarıya uyulmaması, engellenmemesi halinde, ani ölüm ya da ciddi/kalıcı yaralanmaya neden olan olası risk durumunu ortaya çıkarır. UYARI Bu uyarıya uyulmaması, engellenmemesi halinde, ani ölüm ya da ciddi sağlık sorunlarına neden olabilecek olan potansiyel risk durumunu ortaya çıkarır. DİKKAT Bu uyarıya uyulmaması, engellenmemesi halinde, makinede küçük çaplı hasara neden olabilecek olan potansiyel risk durumunu ortaya çıkarır.

Fiziksel yaralanma ile ilgili olmayan durumlarla başa çıkılması gerektiğini gösteren bir talimat sunar.

İnsan sağlığını ya da makine güvenliğini tehlikeye atabilecek olan durumların ortaya çıkması halinde izlenecek özel prosedürlere ilişkin bir talimat sunar. NOT Önceki güvenlik mesajlarında verilen talimatlara ek bilgiler sunar. Gri noktalı kenarlıkla vurgulanan paragraar, bu kılavuzda belirtilen tüm modellerde mevcut olmayan isteğe bağlı özellikleri gösterir. Bu özelliğin bu modelde bulunup bulunmadığını kontrol edin. Makine üzerinde "ön", "arka", "sağ" veya "sol" tarafta bulunan bir konuma referansta bulunulduğunda, bu, operatörün çalışma konumunu ifade eder.

Bu kılavuzda yer alan şekiller 1, 2, 3, vb. şeklinde numaralandırılmıştır. Şekillerde gösterilen bileşenler A, B, C, vb. gibi harerle işaretlenmiştir.

2. şekilde C bileşenine atıfta bulunulduğunda

şu yazım şekli kullanılır: "Bkz. Şek. 2.C" veya basit şekilde "(Şek. 2.C)". Şekiller örnek olarak verilmiştir. Gerçek parçalar betimlenenlerden farklı olabilir.

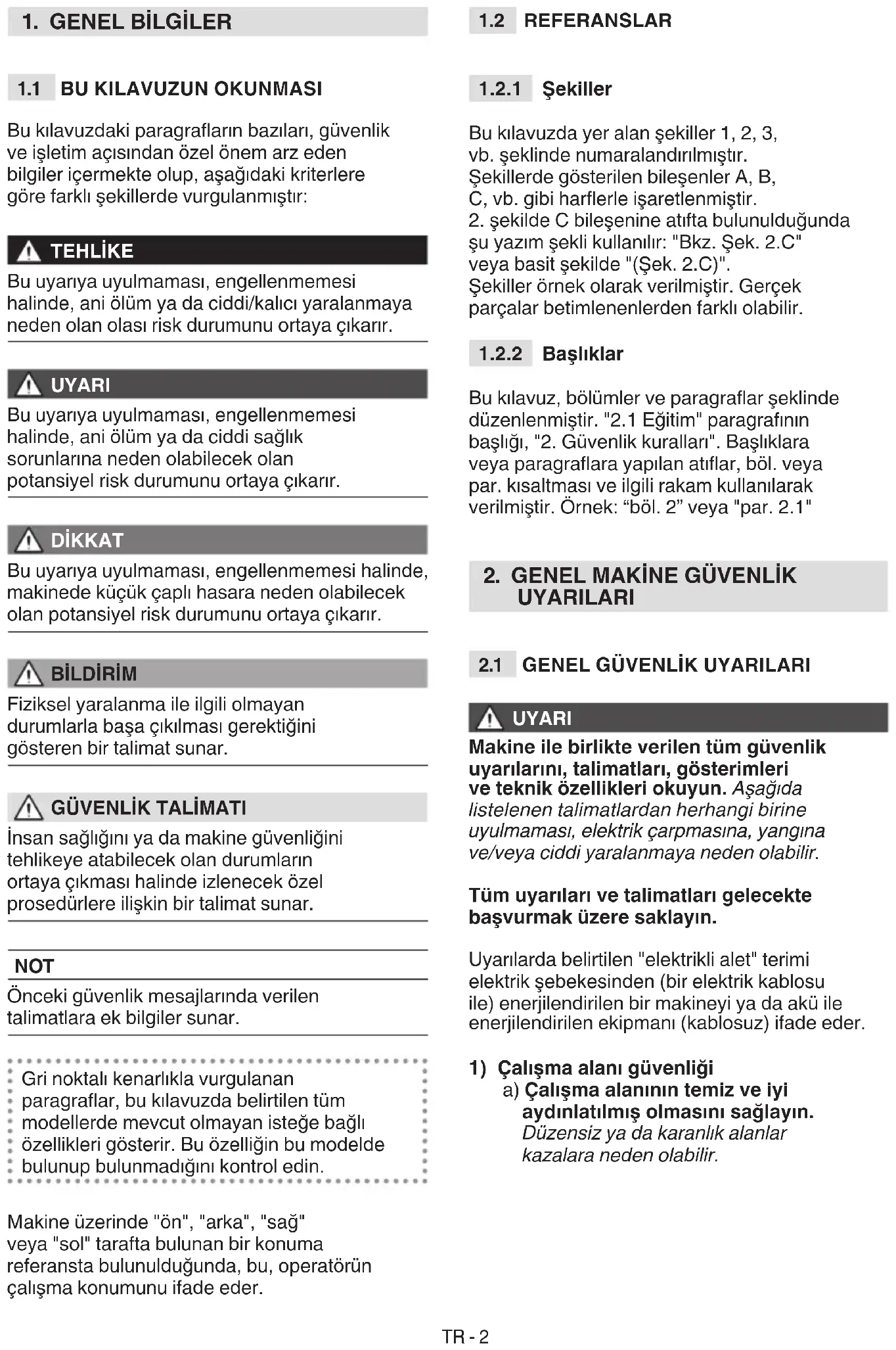

Bu kılavuz, bölümler ve paragraar şeklinde düzenlenmiştir. "2.1 Eğitim" paragrafının başlığı, "2. Güvenlik kuralları". Başlıklara veya paragraara yapılan atıar, böl. veya par. kısaltması ve ilgili rakam kullanılarak verilmiştir. Örnek: “böl. 2” veya "par. 2.1"

UYARI Makine ile birlikte verilen tüm güvenlik uyarılarını, talimatları, gösterimleri ve teknik özellikleri okuyun. Aşağıda listelenen talimatlardan herhangi birine uyulmaması, elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Tüm uyarıları ve talimatları gelecekte başvurmak üzere saklayın. Uyarılarda belirtilen "elektrikli alet" terimi elektrik şebekesinden (bir elektrik kablosu ile) enerjilendirilen bir makineyi ya da akü ile enerjilendirilen ekipmanı (kablosuz) ifade eder.

1) Çalışma alanı güvenliği

a) Çalışma alanının temiz ve iyi aydınlatılmış olmasını sağlayın. Düzensiz ya da karanlık alanlar kazalara neden olabilir.TR - 3 b) Elektrikli aletleri, yanıcı sıvılar, gazlar veya toz bulunan ortamlar gibi patlayıcı ortamlarda kullanmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar çıkarırlar. c) Elektrikli aletleri kullanırken, çocukları ve etraftaki kişileri yeterince uzak bir mesafede tutun. Dikkat dağıtıcı etmenler, kontrolü kaybetmenize neden olabilir.

2) Elektriksel güvenlik

a) Akü şarj kablosunun şi çıkışa uygun olmalıdır. Fişi hiçbir şekilde modiye etmeyin. Topraklanmış akü şarj kablosu ile adaptör şlerini kullanmayın. Modiye edilmemiş şler ve bunlara uygun prizler, elektrik çarpması riskini azaltacaktır. b) Vücudunuzun; borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas etmesini önleyin. Vücut, topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas ettiğinde, elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Bir elektrikli alete su girmesi, elektrik çarpması riskini artıracaktır. d) Fişi soketten çıkarmak için kesinlikle kordonu çekmeyin. Akü şarj kablosunu ısı, yağ, çözücüler, keskin nesneler, keskin kenarlar veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolanmış kablolar, elektrik çarpması riskini artırır. e) Kabloyu uygun olmayan bir şekilde kullanmayın. Kabloyu aleti taşımak, çekmek ya da soketten çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolanmış kablolar, elektrik çarpması riskini artırır. f) Elektrikli aletleri açık alanda kullanırken, açık alanda kullanıma uygun olan bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir uzatma kablosunun kullanılması elektrik çarpması riskini azaltır. g) Elektrikli aletin nemli bir ortamda kullanılması kaçınılmazsa, bir artık akım cihazı (RCD) ile korunan bir güç çıkışı kullanın. Bir RCD kullanılması elektrik çarpması riskini azaltır. h) Akü şarj cihazını yalnızca anma değerleri levhasında belirtilen şebeke frekansına sahip bir sokete bağlayın. TEHLİKE Nem ve elektriğin bir arada bulunmaması gereklidir:

• Elektrik kablolarını kullanırken ve bağlarken, ellerinizin kuru olduğundan emin olun.

• Elektrik prizi veya kablo bağlantı işlemlerini, kesinlikle ıslak bir alanda (su birikintileri veya nemli arazi bulunan bir alanda) yapmayın.

• Gerekiyorsa, piyasadan temin edilebilen, entegre su geçirmezlik özelliğine ve tip onaylı prizlere sahip olan bir uzatma kablosu kullanın.

• Binanın ana elektrik şebekesine bağlı bir şarj soketinin ön montajı nitelikli bir elektrik teknisyeni tarafından yapılmalı ve yürürlükteki mevzuata uygun bir salma akımına sahip bir diferansiyel şalter (RCD-Artık Akım Cihazı) ile uygun şekilde korunmalıdır.

• Bağlantının hatalı yapılması, kısa devrelere ve ölüm dahil olmak üzere ciddi ziksel yaralanmalara neden olabilir.

• Şarj işlemleri sırasında elektrik gücü beslemesinde kesintileri önlemek için:

• Elektrik sistemi genel kapasitesinin uygun olduğunu kontrol edin.

• Makineyi, yeterli ampere sahip bir elektrik prizine bağlayın.

• Yüksek enerji çekişine sahip diğer elektrikli aygıtların eş zamanlı kullanımından kaçının.

a) Elektrikli bir alet kullanırken tetikte olun, yaptığınız işi kontrol edin ve sağduyunuzu kullanın. Yorgunsanız veya uyuşturucu madde, alkol ya da ilaç etkisi altındaysanız, elektrikli aleti kullanmayın. Elektrikli aletin çalıştırılması sırada bir anlık dikkatsizlik, ciddi kişisel yaralanmalara yol açabilir. b) Kişisel koruyucu donanım (PPE) kullanın. Daima koruyucu gözlük takın. Bir toz maskesi, kaymayan güvenlik ayakkabıları, baret ya da işitme koruması gibi koruyucu ekipman kullanılması ziksel yaralanmaların önlenmesine yardımcı olur. c) Yanlışlıkla çalıştırmaktan kaçının. Fişini takmadan, elektrikli aleti tutmadan ya da taşımadan önce anahtarın "KAPALI" konumunda olduğundan emin olun. Anahtar "AÇIK" konumundayken elektrikli aletin parmağınız anahtar üzerinde duracak şekilde taşınması ya da elektrik prizine takılması kazaları daha olası hale getirir. d) Elektrikli aleti açık hale getirmeden önce tüm ayar anahtarlarını ya daTR - 4 aletlerini çıkarın. Makinenin dönen bir parçasına takılı şekilde bırakılmış bir anahtar ya da bir alet ziksel yaralanma ile sonuçlanabilir. e) Eğilmeyin. Daima ayaklarınızı yere sağlam ve dengeli bir şekilde basın. Bu, beklenmeyen durumlarda elektrikli aletin daha iyi bir şekilde kontrol altında tutulmasını sağlar. f) Uygun şekilde giyinin. Bol kıyafetler giymeyin veya takı takmayın. Saçınızı ve kıyafetlerinizi hareket eden parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saç, hareketli parçalara takılabilir. g) Cihazların toz çekme ve toplama sistemlerine bağlanması gerekiyorsa, uygun şekilde bağlandıklarından ve kullanıldıklarından emin olun. Bu cihazların kullanılması tozla ilgili tehlikeleri azaltabilir. h) Makinenin kullanımından kazanılan aşinalığın, rehavete kapılmanıza ve elektrikli aletin güvenlik ilkelerini göz ardı etmenize neden olmasına izin vermeyin. Dikkatsizce yapılan bir hareket, saniyeler içinde ciddi yaralanmalara neden olabilir.

4) Elektrikli aletlerin kullanımı

ve muhafazası a) Elektrikli aleti gereğinden fazla şarj etmeyin. Söz konusu görev için uygun bir elektrikli alet kullanın. Doğru elektrikli alet, işi, tasarlandığı hızda daha iyi ve daha güvenli şekilde yapacaktır. b) Anahtar, elektrikli aleti düzenli olarak çalıştıracak veya durduracak kapasitede olmadığında, elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır. c) Kontak açılmasını ya da kapatılmasını sağlamıyorsa makineyi kullanmayın. Kontak ile kontrol edilemeyen bir makine tehlikelidir ve bir Yetkili Servis Merkezinde onarılmalıdır. d) Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden ya da elektrikli aleti kenara kaldırmadan önce kontak anahtarını çıkarın. Bu önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılması riskini azaltır. e) Kullanılmayan elektrikli aletleri, çocukların ulaşamayacağı yerlerde saklayın ve makinenin kullanımına ya da bu talimatlara aşina olmayan kişilerin makineyi kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlike arz eder. f) Elektrikli aletlerin ve aksesuarların düzenli bakımını sağlayın. Hareketli parçaların yanlış hizalanmış olması veya tutukluk yapması, parçaların kırılmış olması ve elektrikli aletin çalışmasını etkileyebilecek diğer durumlar bakımından kontrol gerçekleştirin. Hasar durumunda, elektrikli aletin kullanılmadan önce onarılması gerekir. Yetersiz bakım, birçok kazaya neden olmaktadır. g) Kesme aletlerini keskin ve temiz tutun. Uygun şekilde bakımı yapılmış, keskin kesim kenarlarına sahip olan kesme aletlerinin tutukluk yapma olasılığı daha düşüktür ve kontrol edilmesi daha kolaydır. h) Çalışma koşullarını ve yapılacak görevi dikkate alarak, elektrikli aleti ve aksesuarlarını bu talimatlara uygun olarak kullanın. Elektrikli aletin kullanım amacı dışındaki işlemler için kullanılması, tehlikeli bir duruma neden olabilir.

i) Tutamakları ve kavrama yüzeylerini

kuru ve temiz halde ve yağ ya da gres izlerinden arındırılmış bir durumda tutun. Sapların ve kavrama yüzeylerinin kaygan olması, beklenmedik durumlarda aletin güvenli bir şekilde hareket ettirilmesine ve kontrol edilmesine izin vermez. 5 Aküyle çalışan aletlerin kullanımı ve muhafazası a) Aküleri yalnızca üretici tarafından önerilen akü şarj cihazlarını kullanarak şarj edin. Belirli bir akü tipine uygun olan akü şarj cihazının başka tipteki bir akü ile kullanılması; yangın, elektrik çarpması, aşırı ısınma veya aküden aşındırıcı sıvı akması riski oluşturabilir. b) Sadece elinizdeki cihaz için öngörülen özel aküleri kullanın. Başka tipte akü kullanılması yaralanma ve yangın riski oluşturabilir. c) Aküler kullanımda değilken, ataç, madeni para, anahtar, çivi, vida gibi diğer metal nesnelerden ya da kontaklarda kısa devreye neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü kontakları arasında meydana gelen kısa devreler, patlamaya veya yangına yol açabilir. d) Kötü durumdaki bir akü içerisinden dışarıya sıvı sızmasına izin verebilir. Akü sıvılarına temas etmekten kaçının. Yanlışlıkla temas durumunda suyla yıkayın. Akü sıvılarıTR - 5 gözlerinize temas ederse, bir doktora da danışın. Aküden sızan sıvı ciltte tahrişe veya yanıklara sebep olabilir. e) Hasar görmüş veya modiye edilmiş bir makineyi veya akü grubunu kullanmayın. Hasar görmüş veya modiye edilmiş aküler; yangın, patlama veya yaralanma riskiyle sonuçlanan, öngörülemeyen davranışlar sergileyebilir. f) Aküleri ya da aleti ateşe ya da aşırı yüksek sıcaklıklara maruz bırakmayın. Ateşe ya da 130°C'nin üzerindeki sıcaklıklara maruziyet bir patlamaya neden olabilir. g) Tüm şarj talimatlarını izleyin ve aküyü talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Belirtilen aralığın dışındaki sıcaklıklarda veya yanlış şarj edilmesi, akülere zarar verebilir ve yangın riskini artırabilir. h) Aküleri, buhar ya da yanıcı maddelerin mevcut olduğu yerlerde veya nemli odalarda şarj etmeyin. Nemli ortamlardan kaçınılması mümkün değilse, elektrik çarpması riskini azaltmak için diferansiyel anahtar (RCD-Artık Akım Cihaz) ile korunan bir elektrik prizi kullanın.

i) Akü şarj kablosunu çocukların

erişemeyeceği yerlerde saklayın.

a) Elektrikli aletinize ilişkin servis işlemlerinin, kaliye onarım personeli tarafından ve sadece aynı yedek parçalar kullanılarak gerçekleştirilmesini sağlayın. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır. b) Aküleri onarmaya çalışmayın. Onarımlar üretici tarafından ya da bir uzman servis merkezi tarafından gerçekleştirilmelidir.

KULLANDIĞI ÇİM BİÇME MAKİNESİNE YÖNELİK GÜVENLİK UYARILARI

• Kumandaları ve makinenin uygun şekilde nasıl kullanılacağını iyi öğrenin. Makineyi hızlı bir şekilde durdurmayı öğrenin.

• Makinenin asla çocuklar veya talimatlar hakkında bilgi sahibi olmayan kişiler tarafından kullanılmasına izin vermeyin. Yerel yasalar, kullanıcılar için minimum yaş belirleyebilir.

• Çocukların veya diğer yolcuların makineye binmesine izin vermeyin.

• Diğer kişilere veya mallarına gelebilecek kazalardan veya beklenmedik olaylardan kullanıcının sorumlu olduğunu unutmayın. Üzerinde çalışılacak arazide, özellikle eğimlerde, engebeli, kaygan veya dengesiz arazide bulunan potansiyel riskleri değerlendirme ile gerek kendisinin, gerekse başkalarının güvenliğini sorumluluğu kullanıcıya aittir.

• Bu kılavuz makinenin ayrılmaz bir parçasıdır ve bu nedenle, geçici ya da süresiz olarak devredilmesi durumunda makineyle birlikte teslim edilmelidir.

Kişisel Koruyucu Donanım (KKD)

• Uygun giysiler, kaymaz tabanlı iş ayakkabıları ve uzun pantolon giyin. Makineyi çıplak ayakla veya açık sandaletlerle kullanmayın. İşitme duyusunu koruyucu kulaklık takın.

• İşitme koruması kullanılması, muhtemel uyarıları (bağırma veya alarmlar) duyma kabiliyetini azaltabilir. Çalışma yapılan alanın civarında olup bitenlere azami dikkat gösterin.

• Makineye veya çalışma ortamında mevcut nesnelere ve materyallere takılabilecek eşarplar, gömlekler, kolyeler, bilezikler, sarkan kısımları ve bağcıkları olan ya da kravat içeren giysiler ve her halükarda sallantılı veya bol aksesuarlar kullanmayın.

• Saçınız uzunsa bağlayın. Çalışma / Makine Alanı Bütün çalışma sahasını iyice kontrol edin ve makine tarafından fırlatılabilecek veya kesme cihazına/döner aksama hasar verebilecek her türlü nesneyi uzaklaştırın (taşlar, dallar, demir teller, kemikler, vb.).

• Makineyi patlama riski taşıyan ortamlarda, alev alabilir sıvıların, gazların veya tozların bulunduğu ortamlarda kullanmayın. Elektrikle temas veya mekanik sürtünme, tozu veya buharı tutuşturabilecek kıvılcımlar oluşturabilir.

• Sadece gün ışığında veya yeterli yapay ışıkta ve iyi görünürlük koşullarında çalışın.

• Diğer insanları, çocukları ve hayvanları çalışma alanından uzaklaştırın. Çocuklar başka bir yetişkinin gözetiminde olmalıdır.

• Islak çimde, yağmurda ve fırtına riskinin ve özellikle de yıldırım düşmesi olasılığının bulunduğu zamanlarda çalışmaktan kaçının.TR - 6

• Düzensiz zemin (tepelik yerler, çukurlar), eğimler, gizli tehlikeler ve görüşü sınırlandırabilecek engellere karşı dikkatli olun.

• Hendeklerin, su kanallarının veya toprak setlerin yakınındayken çok dikkatli olun. Tekerleklerden biri yol kenarını geçerse veya yol kenarı çökerse makine ters dönebilir.

• Makinenin devrilmesini ve kontrolünün kaybedilmesini önlemek için, özel dikkat gerektiren eğimli arazide çok dikkatli olun. Kontrol kaybının başlıca nedenleri şunlardır:

• Tekerleklerin yetersiz yol tutuşu.

• Ani yön değişiklikleri.

• İşe uygun olmayan makine tipi.

• Arazi koşullarının etkisinin bilincinde olmamak.

• Makinenin yedekte çekme amaçlı kullanımı.

• Makine yol yakınlarında kullanılıyorsa, trağe dikkat edin.

Bu kılavuzda ayrıntıları verilen makineler yedekte çekme araçları olarak tasarlanmamıştır. Davranış ilkeleri

• Makine başında çalışırken, dikkatinizin dağılmasına izin vermeyin ve gereken dikkat yoğunluğunu koruyun.

• Geri vitese geçerken veya geriye doğru giderken dikkat gösterin. Geri viteste çalışmalar yapmadan önce ve geri viteste çalışma sırasında, hiçbir engel olmadığından emin olmak için arkanıza bakın.

• Özellikle eğimlerde, makinenin dengesini değiştirebilecek mekanizmaları kullanırken çok dikkat edin.

• Gerek makinenin çalıştırılması, gerekse kullanımı esnasında ellerinizi ve ayaklarınızı kesme cihazından daima uzak tutun.

• El ve ayaklarınızı koltuk desteğinden uzak tutun. Ezilmeye bağlı yaralanma riski mevcuttur. UYARI kesme cihazları devreden çıkarılmasından ya da motorun kapatılmasından sonra birkaç saniye boyunca dönmeye devam eder. UYARI Bir dönen kesme cihazı, diğerlerinin de dönmesini tetikleyebileceğinden, birden fazla kesme elemanına sahip kesme cihazı donanımına dikkat edin.

Çalışma esnasında kırılma veya kaza durumunda, derhal motoru durdurun ve başka hasarlara sebep olmamak için makineyi uzaklaştırın; yaralanmaların olduğu bir kaza meydana gelirse veya üçüncü kişiler yaralanırsa; duruma en uygun olan ilk yardım müdahalesini derhal gerçekleştirin ve gereken herhangi bir sağlık hizmeti için tıbbi yetkililerle iletişime geçin. Görmezden gelinmesi halinde zarara veya kişilerde veya hayvanlarda yaralanmaya neden olabilecek tüm kalıntıları dikkatle ortadan kaldırın. Kullanım kısıtlamaları

• Siperleri hasar görmüşse, yoksa veya doğru yerleştirilmemişse makineyi kesinlikle kullanmayın (çim toplama haznesi, arka boşaltma siperi)

• Aksesuarlar/mekanizmalar öngörülen noktalara kurulmamış iseler makineyi kullanmayın.

• Mevcut emniyet sistemlerini/mikro anahtarları devre dışı bırakmayın, etkisiz hale getirmeyin, çıkarmayın veya kurcalamayın.

• Makineyi aşırı zorlamayın ve ağır işler yapmak için uygun olmayan bir makine kullanmayın; doğru bir makinenin kullanımı, tehlike risklerini azaltır ve iş kalitesini yükseltir.

• Makine, kamuya açık yollarda dolaşım için tip onayına sahip değildir. (Karayolları kanunu tarafından gösterildiği üzere) trağe kapalı özel alanlarda kullanılmalıdır.

3.4 BAKIM, DEPOYA KALDIRMA

Makine güvenliğini ve yüksek performans seviyelerini korumak için, düzenli bakım ve doğru depolama sağlayın. Bakım

• Asla makineyi aşınmış veya hasar görmüş parçalar ile kullanmayın. Arızalı veya aşınmış parçalar daima değiştirilmeli, kesinlikle onarılmamalıdır.

• Parmaklarınızın, kesme cihazının hareketli parçaları ile makinenin sabit parçaları arasına sıkışmasını önlemek için, makinenin ayarlanması sırasında dikkatli olun.

• Makinenize ilişkin servis işlemlerinin, kaliye onarım personeli tarafından ve sadece aynı yedek parçalar kullanılarak gerçekleştirilmesini sağlayın. Bu, makinenin güvenliğinin korunmasını sağlayacaktır.

• Aküleri onarmaya çalışmayın. Onarımlar üretici tarafından ya da bir uzman servis merkezi tarafından gerçekleştirilmelidir.TR - 7

İşbu bilgilerde belirtilen gürültü ve titreşim seviyesi, makinenin maksimum kullanım değerleridir. Dengesiz bir kesme elemanının kullanımı, aşırı hareket hızı veya bakım eksikliği; gürültü emisyonları ve titreşimler üzerinde önemli etkiye sahiptir. Buna bağlı olarak, yüksek gürültüden ve titreşimlerin neden olduğu tahriklerden kaynaklanan olası zararları gidermeye yönelik önlemlerin alınması gerekir; makinenin bakımını iyi yapın, çalışırken kulak koruyucu cihazlar takın ve molalar verin. Depolama Yangın risklerini azaltmak için, kalıntı içeren kapları oda içerisinde bırakmayın.

3.5 ÇEVRENİN KORUNMASI

Çevrenin korunması; medeni ortak yaşamın ve içinde yaşadığımız çevrenin yararına olacak şekilde, makine kullanımı açısından önemli ve en üst düzey önceliğe sahip olmalıdır.

• Ambalajların, aşınmış parçaların veya çevreye zarar verebilecek herhangi bir parçanın imha edilmesinde yerel yönetmeliklere titizlikle uyun; bu atıklar, normal atıklarla birlikte atılmamalı, ayrılarak malzemelerin geri dönüşümünü yapan toplama merkezlerine götürülmelidir.

• Atık malzemelerin bertarafı için yerel düzenlemelere uyun.

• Makine hizmetten alındığında, doğaya atmayın; yürürlükteki yerel düzenlemelere uygun olarak bir atık döküm tesisine götürün. Elektrikli cihazları ev atıklarıyla birlikte atmayın. Atık elektrikli ve elektronik cihazlar konulu 2012/19/AT sayılı AB Direktine ve bu direktin milli kanunlara uygun olarak uygulanmasına göre tükenmiş elektrikli cihazlar, çevreye uyumlu şekilde yeniden kullanılmak amacı ile ayrı olarak toplanılmalıdır. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir, gıda zincirine karışarak sağlık ve sıhhatinizi zararlı şekilde etkileyebilirler. Bu ürünün imha edilmesi için daha detaylı bilgi edinmek üzere ev atıklarının imha edilmesi konusunda Yetkili kurum veya Satıcınız ile temas kurun. Hizmet ömürlerinin sonunda, aküleri gereken tüm dikkati göstererek ve geçerli yerel mevzuata uygun şekilde atın. Aküde insanlar ve çevre açısından tehlikeli maddeler bulunur. Akü çıkarılmalı, lityum iyon aküleri kabul eden bir yapıda ayrıca bertaraf edilmelidir. Kullanılmış ürün ve ambalajların ayrı toplanması, malzemelerin geri dönüştürülmesine ve yeniden kullanılmasına olanak tanır. Geri dönüştürülen malzemelerin yeniden kullanılması, çevrenin kirletilmesini önler ve hammadde talebini azaltır.

Bu makine, sürücünün oturarak kullandığı bir çim biçme makinesidir. Makine, kesme cihazını tahrik eden elektrikli motorlar ve bir elektrik tahrikli motor ile donatılmıştır. Makine arka tekerlekten tahriklidir. Operatör daima sürücü mahallinde oturmuş halde makineyi çalıştırabilir ve ana kontrolleri kullanabilir. Makinede takılı bulunan emniyet cihazları, motoru ve kesme cihazını birkaç saniye içinde devre dışı bırakacaktır (par. 7.2.2).

4.1.1 Öngörülen kullanım

Bu makine, çim kesmek amacıyla ve özellikle aşağıdaki amaçlarla tasarlanmış ve üretilmiştir: .

1. çimleri biçmek ve çim toplama

haznesi torbasında biriktirmek;

2. çimleri biçmek ve arka parçası

(varsa) yoluyla yere boşaltmak.

3. çimleri biçmek, kıymak ve yere

boşaltmak (malçlama etkisi, varsa).TR - 8 Üretici tarafından orijinal ekipman olarak verilen veya ayrıca satın alınabilecek özel mekanizmaların kullanımı; bu kılavuzda veya münferit mekanizmaların beraberindeki talimatlarda gösterildiği gibi, çalışmanın çeşitli işletim modlarında yapılmasına olanak verir. Benzer şekilde, tasarlanan kullanım; mekanizmanın beraberindeki talimatlarda belirtilen kısıtlamalara ve koşullara uyularak, tamamlayıcı mekanizmaları (Üretici tarafından verilmişse) uygulamak suretiyle diğer işlevleri de kapsayacak şekilde genişletilebilir.

4.1.2 Uygunsuz kullanım

Yukarıda belirtilenlerden farklı her türlü kullanım tehlikeli olabilir ve kişilere ve/ veya eşyalara zarar verebilir. Uygunsuz kullanıma örnekler, aşağıdakileri içerebilir ancak yalnızca bunlarla sınırlı değildir:

• Düşerek yaralanabileceklerinden veya operatörün makineyi kullanma emniyetini tehlikeye atabileceklerinden makine üzerinde başka kişilerin, çocukların veya hayvanların taşınması;

• makinenin; dengesiz, kaygan, buzlu, taşlı, pürüzlü, bataklık zemin üzerinde veya zeminin sağlamlığının değerlendirilmesine izin vermeyen su birikintileri üzerinde kullanılması;

• Kesme cihazının çimsiz kısımlarda kullanılması;

• Makinenin yaprak veya moloz toplamak için kullanılması;

• belirtilen özelliklere sahip olmayan bir akü kullanılması (bkz. teknik veriler bölümü).

Makinenin uygunsuz kullanımı, garantiyi geçersiz kılacak ve Üreticinin her türlü sorumluluğunu kaldırarak, her türlü hasar sorumluluğunu veya kullanıcının kendisinin veya üçüncü şahısların yaralanmasıyla ilgili sorumlulukları kullanıcıya yükler.

4.1.3 Kullanıcı tipi

Bu makine amatör operatörler tarafından kullanılmaya yöneliktir. "Hobi amaçlı kullanıma" yöneliktir ve yalnızca bir operatör tarafından kullanılmalıdır.

4.2 GÜVENLİK İŞARETLERİ

Makinenin üzerinde çeşitli semboller (şek. 2 ) bulunur. İşlevleri, operatöre gerekli özen ve dikkat göstererek doğru kullanma kurallarını hatırlatmaktır. Sembollerin anlamları: DİKKAT Kullanım öncesinde talimatları okuyun. DİKKAT Kontak anahtarını çıkarın ve bakım ya da onarım çalışması gerçekleştirmeden önce talimatları okuyun.

FIRLAYAN NESNE TEHLİ-

KESİ. Arka boşaltma siperi veya çim toplama haznesini yerine tak- madan kullanmayın.

FIRLAYAN NESNE TEHLİ-

KESİ. Makinenin kullanımı sırasında, tüm kişileri uzakta ve çalışma alanının dışında tutun.

MAKİNENİN DEVRİLMESİ

RİSKİ: Makineyi, 10°yi aşan eğimler üzerinde kullanmayın.

Motor çalışıyorken, çocukların makineden güvenli bir mesa- fede durduğundan emin olun .

Kesme aracı çalışıyor. Elleri veya ayakları, kesme cihazı yuvası içerisine sokmayın.

Zarar görmüş veya okunamaz hale gelmiş yapışkanlı etiketlerin değiştirilmesi gerekir. Yedek etiketleri bir Yetkili Servis Merkezinden sipariş edin.

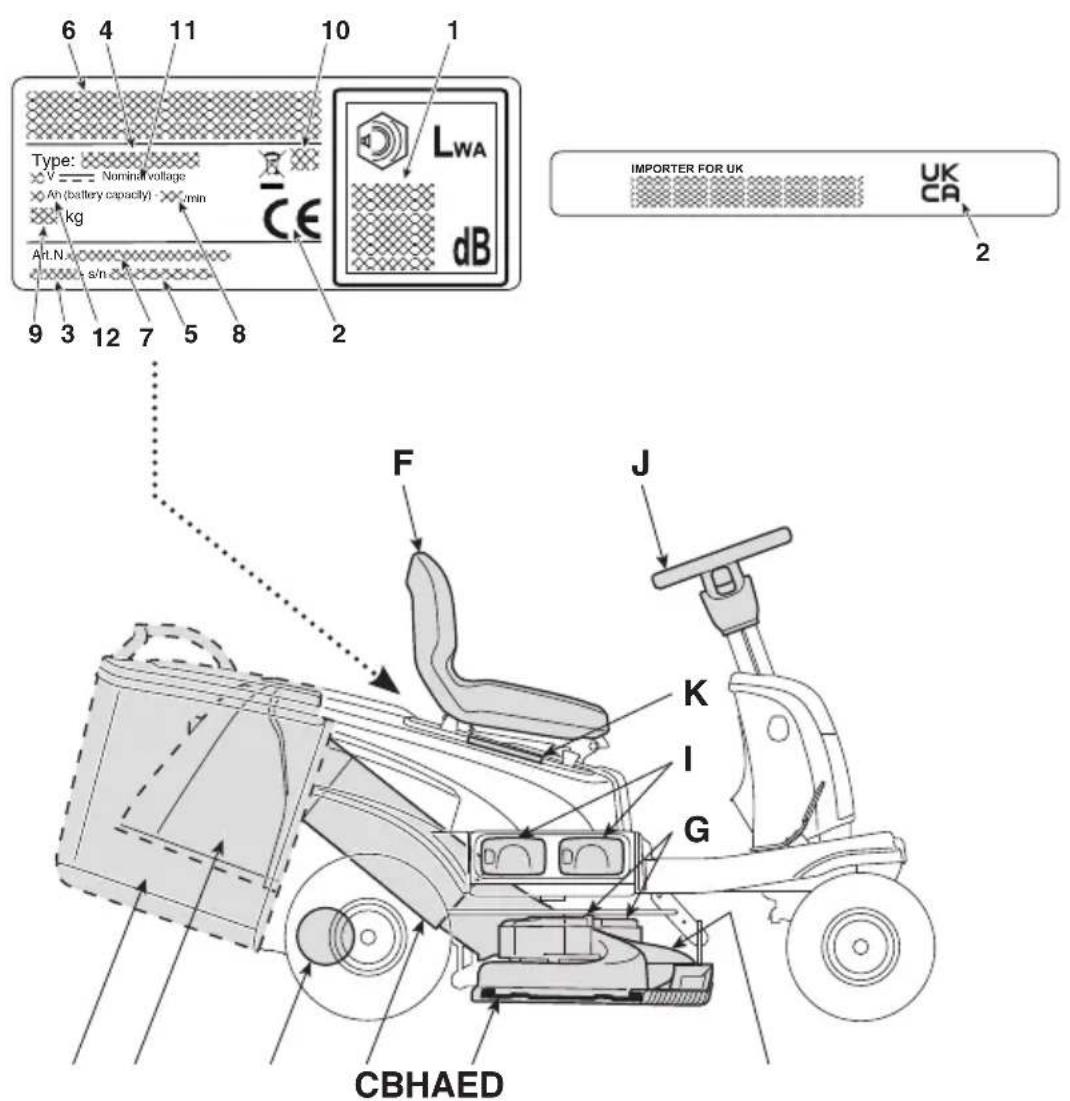

Kimlik etiketi, aşağıdaki verileri içerir (şek. 1):

1. Ses gücü seviyesi.

6. Üreticinin adı ve adresi.

8. Motor çalışma azami hızı.

9. Kg olarak ağırlık.

12. Akü kapasitesi.TR - 9

Makinenin tanıtım bilgilerini, kapak sayfasının arkasındaki etikette yer alan özel alana yazın.

Yetkili servis merkezi ile her bağlantı kurduğunuzda ürün tanıtım etiketinde bulunan tanıtma verilerini belirtin. NOT Uygunluk Beyanının bir örneği, bu kılavuzun son sayfalarında bulunmaktadır.

Makine, aşağıdaki işlevlere sahip olan aşağıdaki ana bileşenlerden meydana gelir (Şek.1 ): A. Kesme cihazı donanımı: bu, dönen kesme cihazı donanımını barındıran mahfazadan ve kesme cihazından oluşan donanımdır. B. Kesme cihazı: çimleri kesen bunlardır; uç kısımlardaki kanatçıklar, kesilmiş çimlerin boşaltma oluğuna taşınmasına yardımcı olur. C. Boşaltma oluğu: bu, kesme cihazı donanımı ile çim toplama haznesi arasındaki bağlantı elemanıdır. D. Çim toplama haznesi: kesilen çimleri toplamanın yanı sıra, kesme cihazları tarafından toplanan herhangi bir nesnenin makineden dışarıya doğru fırlatılmasını engelleyen bir emniyet elemanı görevi görür. E. Arka boşaltma siperi (istek üzerine temin edilebilir): çim toplama haznesinin yerine monte edilir ve kesme cihazları tarafından toplanan nesnelerin makineden dışarıya doğru fırlatılmasını engeller. F. Sürüş koltuğu: makine operatörünün oturduğu yerdir. Operatörün varlığının algılanması için, güvenlik cihazlarına bağlı bir sensöre sahiptir. G. Bıçak motorları: kesme cihazlarını tahrik eder. H. Tahrik motoru: tekerlekleri tahrik eder.

I. Aküler: motora ve makinenin tüm

elektrikli bileşenlerine güç sağlar. J. Direksiyon simidi: ön tekerlekleri çevirir. K. Basma düğme paneli : makinenin kullanımına yönelik tüm ana komutları içeren ara birim.

UYARI Uyulacak güvenlik yönetmelikleri bölüm 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun. Makineyi "MONTAJ" bölümünde verilen talimatları yerine getirene kadar kullanmayın. Depolama ve nakliye amaçlarıyla, makinenin bazı bileşenleri fabrikada takılmamıştır ve ambalaj çıkarıldıktan sonra monte edilmek zorundadır. Ambalajın açılması ve montajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır.

5.1 MONTAJ BİLEŞENLERİ

Ambalaj, aşağıdaki tabloda listelendiği gibi montaj için gereken bileşenleri içermektedir: Açıklama 1 Direksiyon simidi ve montaj bileşenleri 2 Sürüş koltuğu 3 Akü şarj cihazı 4 Montaj somunlarını ve cıvatalarını ve talimatları içeren poşet 5 Aşağıdakileri içeren zarf: - talimat kılavuzları ve belgeler - sürüş koltuğu montaj vidaları - 2 kontak anahtarı 6 Cep telefonu tutucu kiti (varsa).

5.1.1 Ambalajdan çıkarma

1. Bileşenleri kaybetmemeye dikkat ederek,

ambalajı dikkatli bir şekilde açın.

2. Kutunun içine bulunan, bu kılavuzun

da yer aldığı belgelere başvurun.

3. Monte edilmemiş tüm parçaları

4. Aşağıdaki önlemleri alarak,

makineyi ambalajdan çıkarın:

• kesme cihazı donanımını, maksimum yükseklik seviyesine getirin (par. 6.4) hasara karşı korumak için, maksimum yüksekliğine getirin;

• Ön tahrik serbest bırakma kolunu, serbest kalmış konuma getirin (par. 6.3);

• Makineyi taban paletinden yukarı kaldırın.TR - 10

5.2 DİREKSİYON SİMİDİ MONTAJI

Öncelikle, makineyi düz bir yüzey üzerine yerleştirin ve ön tekerlekleri düz konuma getirin. Ardından: Yalnızca "I" tipi direksiyon simidi için

1. Desteği (şek. 3.B) direksiyon

şaftına (şek. 3.A) takın.

2. Göbeği (şek. 3.C) direksiyon desteğine

(şek. 3.B) takarak pimin (şek. 3.G) göbekteki yuvasına (şek. 3.C) doğru şekilde yerleştiğinden emin olun.

3. Direksiyon simidini (şek. 3.D)

göbeğe (şek. 3.C) parmaklar koltuğa yönelik olacak şekilde takın.

4. Direksiyon simidini (Şek. 3.C) desteğe

(Şek. 3.D) temin edilen vidaları (Şek. 3.E) kullanarak belirtilen sırayla sabitleyin.

5. Kapağı direksiyon simidine (şek. 3.I)

bir tık sesiyle yuvasına oturduğunu duyarak yeniden yerleştirin. Yalnızca tip “II” direksiyon simidi için

1. Göbeği (şek. 3.B) direksiyon şaftına (şek. 3.A)

takarak pimin (şek. 3.C) göbekteki yuvasına doğru şekilde yerleştiğinden emin olun.

2. Direksiyon simidini (şek. 3.D)

göbeğe (şek. 3.B) parmaklar koltuğa yönelik olacak şekilde takın.

3. Direksiyon simidini (Şek. 3D) desteğe

(Şek. 3A) temin edilen vidaları (Şek. 3.E) kullanarak belirtilen sırayla sabitleyin.

4. Cep telefonu tutucusunu (şek. 3.F) takarak

direksiyon simidindeki yuvasına (şek. 4.F, D) doğru şekilde yerleştiğinden emin olun.

5. Cep telefonu tutucusu kapağını (şek.

3.G) takarak direksiyon simidindeki yuvasına (şek. 4.G, F) doğru şekilde yerleştiğinden emin olun.

Koltuğu (şek. 5.A) taban levhası (şek. 5.B) üzerine vidaları (şek. 5.C) ve temin edilen diğer küçük parçaları (şek. 5.E) kullanarak belirtilen sırayla monte edin.

1. Çim toplama haznesine yönelik brandayı

(şek. 8.A) şasiye (şek. 8.B) geçirin ve özel çevre kapatıcılarıyla (şek. 8.D) sabitleyin.

2. Kapağı (şek. 8.C) şasiye (şek. 8.B)

temin edilen vidaları belirtilen miktarda ve yerlerde kullanarak takın.

3. Brandayı (şek. 8.A) kapağa (şek. 8.C)

temin edilen halkaları (şek. 8.E) belirtilen miktarda ve yerlerde kullanarak sabitleyin.

Anahtarla çalışan bu kumanda makinenin kontak devresini devreye almak ya da devreden çıkarmak için ana şalter işlevi görür. Anahtarla çalışan şalter (şek. 6.A) 2 konuma sahiptir:

1. Kontak anahtarı çıkarıldı. Elektrik

devresi devre dışı kalır ve makine kapanır. Hiçbir işlev etkinleştirilemez.

2. Kontak anahtarı tamamen takıldı.

makine açılmaya hazırdır.

Tahrik pedalı (Şek. 6.A.) tekerlek tahrikini etkinleştirir ve ileri ve geri viteslerde makine hızını ayarlar.

1. İleri sürüş vitesi: pedala ileri

doğru basıldığında makine ilerler. Pedal üzerindeki baskının gittikçe artırılması, motorun devrini artırır.

2. Geri sürüş vitesi:

pedala geriye doğru basıldığında makine geri viteste hareket eder. Pedal üzerindeki baskının gittikçe azaltılması, makinenin hızını azaltır.

3. Park etme: pedal serbest

bırakıldığında, makineyi yavaşlatıp durdurarak tahrik pedalına yeniden basılana kadar başka hareket olmasını engelleme işlevi gerçekleştiren bir servis freni otomatik olarak devreye girer.TR - 11 NOT Operatör koltuğundan kalktığında tahrik devreden çıkar.

Şanzıman devreye alma/devreden çıkarma kolu (Şek. 6.E), makinenin açılması gerekmeden makinenin manuel olarak hareket ettirilmesini (itilmesi ya da çekilmesi) sağlar. Bu kumandanın iki konumu mevcuttur:

1. Tahrik devrede: kolu (şek. 6.H) yatay

konuma (A) getirin. Makine çalıştırılarak normal şekilde hareket ettirilebilir.

2. Şanzıman devre dışı: kolu (şek. 6.H)

aşağıya doğru (B) hareket ettirin. Makine çalıştırılmadan manuel olarak hareket ettirilebilir. UYARI Makineyi manuel olarak sadece düz bir yüzey üzerinde hareket ettirin.

Devreye alma/devreden çıkarma kolu hiçbir zaman ara konumda olmamalıdır. Bu durum aşırı ısınmaya ve şanzımanda hasara neden olur.

6.4 KESİM YÜKSEKLİĞİNİ

AYARLAMA KOLU Bu kol (şek. 6 G) 3 ile 8 cm arasında 6 farklı kesme yüksekliğinde konumlandırılabilecek olan kesme cihazı donanımını kaldırmak ve indirmek için kullanılır. Bir konumdan diğerine geçmek için, kol yana hareket ettirilmeli ve durdurma çentiklerinden birinde yeniden konumlandırılmalıdır.

6.5 ACİL DURUM DÜĞMESİ

Acil durum düğmesi (Şek. 6.B) makinenin bir acil durum halinde hemen durdurulmasını sağlar. Düğmenin iki konumu mevcuttur:

1. Etkin: acil durum düğmesine

basılması kesme cihazı motorlarını ve tahrik kontrol cihazlarını durdurur.

2. Devre dışı: devreden çıkarmak

ve tüm işlevleri yeniden sağlamak için acil durum düğmesini saat yönünde çevirin. Makineyi çalıştırmak için, çalıştırma prosedürünü tekrarlayın (par.7.4). NOT Acil durum düğmesi etkin durumdayken makine çalıştırılamaz.

Acil durum düğmesi makineyi durdurmak için rutin bir yöntem olarak kesinlikle kullanılmamalıdır.

6.6 USB AKSESUARLAR İÇİN

YARDIMCI SOKET Bu soket (şek. 6.I) USB cihazları şarj edebilir. Yalnızca yeniden şarj işlevi mevcuttur. Soketin bağlı USB cihazı ile iletişim işlevi yoktur. Soket yalnızca kontak anahtarı (şek. 6.A) tamamen takıldığında akım taşır. Aksesuarı USB soketine bağlı şekilde yağmurlu, nemli ya da güneş ışığına doğrudan maruza kalan yüksek sıcaklık durumlarında şarj etmeyin. Bu koşullarda kullanım garantiyi geçersiz kılar ve sorun durumunda Üreticinin tüm sorumluluğunu ortadan kaldırır. USB şini yağmurlu ya da tozlu alanlarda açmayın. Üretici, kullanım sırasında USB soketine bağlı aksesuarın hasar görmesi ya da veri kaybı durumunda tüm sorumluluğu reddeder.TR - 12

6.7 UYARI SESLİ İKAZ CİHAZLARI

• Çift ikaz cihazı sinyali çim toplama haznesinin takılmadığını gösterir. Çim toplama haznesinin var olduğunu ya da doğru monte edilip edilmediğini ya da arka boşaltma siperi kitinin var olduğunu kontrol edin (bkz. par. 16.3).

• Sürekli bir ikaz cihazı sinyali çim toplama haznesinin dolu olduğunu gösterir. Boşaltın (bkz. par. 7.5.4).

• Tek bir ikaz cihazı sinyali ters kesim onayı olmadığını gösterir. Simgeye bakın şek. 7.C.

• Kesintili ve tekrarlanan bir ikaz cihazı sinyali, kontak anahtarı takılı durumdayken operatörün koltuğunda olmadığını gösterir.

• Üçlü bir ikaz cihazı sinyali kesme cihazlarını etkinleştirmek için onay olmadığını gösterir. Makineye en az 3 akü takılı olduğundan emin olun.

6.8 BASMA DÜĞME PANELİ

Modele bağlı olarak, makine aşağıda açıklanan basma düğme paneli modellerinden biriyle donatılabilir (şek. 6.C, şek. 6.D) : :

6.8.1 Basma düğme paneli (tip “I”) şek. 7

Makine çalıştırma düğmesi Kontak anahtarı tamamen takılı olarak (şek. 6.A), bu düğme (şek. 7.A) makineyi açar ve tüm işlevleri etkinleştirir. Etkinleşme bir "bip" sesi ile bildirilir. NOT Tüm güvenlik koşulları karşılanırsa, "HAZIR" simgesi yanar (şek. 7.K) ve makine kullanılmaya hazırdır (bkz. par. 7.4). Kesme cihazı devreye alma ve devreden çıkarma basma düğmesi Kesme cihazlarını devreye almak/devreden çıkarmak için düğmeye şek. 7.B basın.

• Kesme cihazları devreye alındığında, birkaç saniye sonra kullanılabilir duruma gelir.

• Kesme cihazları devre dışı bırakıldığında; birkaç saniye sonra dönmelerini durdurmak için, aynı anda bir fren uygulanır. NOT Gereken güvenlik önlemleri alınmadan kesme cihazları devreye alınırsa, makine kapanır ve yeniden başlatılamaz (bkz. par. 7.2.2) Geri viteste kesmeyi etkinleştirme düğmesi Düğmenin şek. 7.C basılı tutulması geri biçme onayı verir. Geri kesme için, kesme cihazlarını devreye alın ve aynı zamanda düğmeyi basılı tutun. NOT Tek bir ikaz cihazı sinyali ters kesim onayı olmadığını gösterir. Parıldak AÇMA düğmesi Düğmeye şek. 7.D basılması LED parıldağı açık/kapalı duruma getirir. Parıldak açıldığında, simge (şek. 7.L) yanar Dikkat simgesi Simgenin şek. 7.E yanması güvenlik koşullarına uyulmadığını ya da makinede olası bir aksaklığı gösterir (bkz. böl. 15). Akü LED'i LED'ler şek. 7.F genel olarak makine akülerinin şarj seviyesini gösterir ancak yanma durumlarının belirli kombinasyonları makine aksaklıkları hakkında bilgi sağlar (bkz. böl. 15). “Hazır” simgesi Makine AÇIK ve kullanıma hazır olduğunda şek. 7.K'deki simge yanar.TR - 13 "Bluetooth" simgesi Makine ve veri alışverişi cihazı bağlı olduğunda şek. 7.M'deki simge yanar. Kontrol cihazı ve/veya motor aşırı sıcaklık simgesi Şek. 7.N'deki simge elektrikli bileşenlerin aşırı ısındığını gösterir. Bkz. böl. 15. Şanzıman devreye alma / devreden çıkarma kolu simgesi Şanzıman devreye alınmadığında şek. 7.O'daki simge yanar (bkz. par. 6.3 ve böl. 15). Operatör araçta simgesi Operatör sürücü koltuğundan ayrıldığında, şek. 7.P'deki simge yanar (bkz. par. 7.2.2). Acil durum basma düğmesi simgesi Acil durum düğmesi etkinleştirilirse şek. 7.Q'daki simge yanar (bkz. par. 6.5).

6.8.2 Basma düğme paneli (tip “II”) şek. 7

Makine çalıştırma düğmesi Kontak anahtarı tamamen takılı olarak (şek. 6.A), bu düğme (şek. 7.A) makineyi açar ve tüm işlevleri etkinleştirir. Etkinleşme bir "bip" sesi ile bildirilir. NOT Tüm güvenlik koşulları karşılanırsa, "HAZIR" simgesi yanar (şek. 7.K) ve makine kullanılmaya hazırdır (bkz. böl. 7.4). Kesme cihazı devreye alma ve devreden çıkarma basma düğmesi Kesme cihazlarını devreye almak/devreden çıkarmak için düğmeye şek. 7.B basın.

• Kesme cihazları devreye alındığında, birkaç saniye sonra kullanılabilir duruma gelir.

• Kesme cihazları devre dışı bırakıldığında; birkaç saniye sonra dönmelerini durdurmak için, aynı anda bir fren uygulanır. NOT Gereken güvenlik önlemleri alınmadan kesme cihazları devreye alınırsa, makine kapanır ve yeniden başlatılamaz (bkz. par. 7.2.2) Geri viteste kesmeyi etkinleştirme düğmesi Düğmenin şek. 7.C basılı tutulması geri biçme onayı verir. Geri kesme için, kesme cihazlarını devreye alın ve aynı zamanda düğmeyi basılı tutun. NOT Tek bir ikaz cihazı sinyali ters kesim onayı olmadığını gösterir. Parıldak AÇMA düğmesi Düğmeye şek. 7.D basılması LED parıldağı açık/kapalı duruma getirir. Parıldak açıldığında, simge (şek. 7.L) yanarTR - 14 "SEYİR KONTROL" düğmesi Şek. 7.G'deki düğmeye basılması “SEYİR KONTROL” işlevini etkinleştirir/devreden çıkarır. Seyir Kontrolü kumandası, tahrik pedalını basılı tutmak zorunda kalmadan ileri viteste istenen hızı sürdürmek için kullanılır.

• İleri doğru hareket ederken “SEYİR KONTROL” düğmesine (Şek. 7.G) basıldığında, sürücünün tahrik pedalına (Şek. 6.F) basması gerekmeden makine o anda ulaşılan hızı korur. İşlev etkin olduğunda, şek. 7.I.'deki simge yanar NOT Geri vitesteyken “SEYİR KONTROL” işlevi etkinleştirilemez. NOT Hızlar, makine eğimli yerlerden yukarı çıkarken veya aşağı inerken seçilen değerlere göre değişiklik gösterebilir. Cihazı devreden çıkarmak ve tahrik pedalını (şek. 6.F) kullanarak hız kontrolünü sıfırlamak için şunları yapmanız yeterlidir:

• düğmeye basın şek. 7.G. veya

• tahrik pedalına basın (şek. 6.F). Kesme cihazı çalışma hızı seçici düğmesi Bu düğme (şek. 7.H) 3 farklı kesme cihazı dönüş hızını seçmek için kullanılır.

1. ECO: Akü ömrünü uzatmak

için kesme cihazı dönüş hızı düşürülür. Bu işlev seçildiğinde, "yaprak" simgesi yanar (şek. 7.J). DİKKAT Bu işlevin ağır çim kesme şartlarında (biçilen çim sık, uzun, nemli olduğunda) kullanılması tavsiye edilmez.

2. NORMAL: normal biçme

koşullarında kullanım için standart biçme makinesi dönüş hızı

3. TURBO: Daha zorlu

koşullarda (sık, uzun, ıslak çim) çim kesmek için kesme cihazının dönüş hızı arttırılır. Bu işlev seçildiğinde, "döner bıçak" simgesi yanar (şek. 7.R). Akü ömrü azalır. Dikkat simgesi Simgenin şek. 7.E yanması güvenlik koşullarına uyulmadığını ya da makinede olası bir aksaklığı gösterir (bkz. böl. 15). Akü LED'i LED'ler şek. 7.F genel olarak makine akülerinin şarj seviyesini gösterir ancak yanma durumlarının belirli kombinasyonları makine aksaklıkları hakkında bilgi sağlar (bkz. böl. 15). “Hazır” simgesi Makine AÇIK ve kullanıma hazır olduğunda şek. 7.K'deki simge yanar. "Bluetooth" simgesi Makine ve veri alışverişi cihazı bağlı olduğunda şek. 7.M'deki simge yanar. Kontrol cihazı ve/veya motor aşırı sıcaklık simgesi Şek. 7.N'deki simge elektrikli bileşenlerin aşırı ısındığını gösterir. Bkz. böl. 15.TR - 15 Şanzıman devreye alma / devreden çıkarma kolu simgesi Şanzıman devreye alınmadığında şek. 7.O'daki simge yanar (bkz. par. 6.3 ve böl. 15). Operatör araçta simgesi Operatör sürücü koltuğundan ayrıldığında, şek. 7.P'deki simge yanar (bkz. par. 7.2.2). Acil durum basma düğmesi simgesi Acil durum düğmesi etkinleştirilirse şek. 7.Q'daki simge yanar (bkz. par. 6.5). ECO simgesi ECO biçme modu seçildiğinde, şek. 7.J.'deki simge yanar. TURBO simgesi TURBO biçme modu seçildiğinde, şek. 7.J.'deki simge yanar.

6.9 BLUETOOTH İŞLEVİ

Bluetooth işlevi makine ile diğer cihaz arasında kısa mesafeli doğrudan kablosuz bağlantı sağlar. Özel veri alışverişi uygulaması cihaza yüklenmelidir:

1. şek. 37'de gösterilen Kare Kodu kullanarak

uygulamayı karşıdan yükleyin.

2. talimatları izleyin.

Makine çalıştırıldığında bluetooth bağlantısı otomatik olarak etkinleştirilir ve şek. 7.M'Deki simge yandığında cihaz ile başarılı bağlantı onaylanır. Cihaz/Uygulama ile bağlantının etkin olduğundan emin olun.

7. MAKİNENİN KULLANILMASI

UYARI Uyulacak güvenlik yönetmelikleri bölüm 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun.

Çim biçmeye başlamadan önce; verimli bir şekilde ve maksimum güvenlik içinde çalışabilmenizi sağlamak üzere, çeşitli kontrollerin ve işlemlerin yapılması gerekir.

Makineyi satın aldıktan sonra ilk kez kullanmadan önce aküleri tamamen şarj edin (böl. 8.2.2). Makineyi kullanmadan önce her zaman akü şarj durumunu kontrol edin (Şek. 7.F).

Koltuğun konumunu değiştirmek için, dört sabitleme vidasını (şek. 10.A) gevşetin ve koltuğu destek üzerindeki yuvalar boyunca kaydırın. Gereken konum bulunduğunda, dört vidayı tamamen sıkın (şek. 10.A).

7.1.3 Lastik basıncı

Doğru lastik basıncına sahip olmak, kesme cihazı donanımının yatay konumda olmasını ve çimenleri eşit bir düzeyde biçmesini sağlamak için temel koşuldur.

1. Koruyucu kapakları çıkarın

2. Göstergeli bir basınçlı hava hattını,

valere bağlayın (şek. 11)

3. "Teknik Veriler" tablosunda belirtilen

değerlere göre basıncı ayarlayın.

7.1.4 Çalışmaya başlamadan önce

makinenin hazırlanması NOT Bu makine, çimenlikleri birçok farklı şekilde biçmek üzere kullanılabilir; çalışmaya başlamadan önce, çimenliğin nasıl biçileceğine göre makineyi hazırlayın.TR - 16 a. Çimi kesmek ve çim toplama haznesinde toplamak için ön-ayar yapma İki mekanizmayı (şek. 9.C) iki destekteki (şek. 9.B) yuvalara (şek. 9.F) takarak çim toplama haznesi torbasını (şek. 9.A) kancalayın. Çim toplama haznesi şasisinin (şek. 9.D) durdurma mandalına (şek. 9.E) kancalandığından emin olun. b. Çimin kesilmesi ve arkadan yere boşaltılması için ön-ayar yapma Çim toplama haznesi olmadan çalışmak istiyorsanız, geçerli talimatlarda belirtildiği şekilde arka levha üzerine monte edilmesi gereken bir arka boşaltma siperi kiti istek üzerine (isteğe bağlı, par.16.3) mevcuttur . c. Çimi kesmek ve doğramak için ön-ayar yapma Çimi biçmeye karar verirseniz, malçlayın ve çimenlik üzerinde bırakın, bir "malçlama" kiti istek üzerine mevcuttur (böl. 16.1). Bu, talimatlarda belirtilen şekilde arka levhaya takılmak zorundadır.

7.2 GÜVENLİK KONTROLLERİ

Aşağıdaki güvenlik kontrollerini yapın ve elde ettiğiniz sonuçların tablolarda belirtilenlere uygun olduğundan emin olun.

Kullanmadan önce güvenlik kontrollerini daima yapın.

7.2.1 Genel güvenlik kontrolü

Amaç Sonuç Aküler. Mahfaza ve kapak zarar görmez. Basma düğmeli paneli kontrolleri ve kumandaları İyi durumda. Hasar yok. Arka boşaltma siperi, çim toplama haznesi. İyi durumda. Hasar yok. Düzgünce takılmış. Elektrik kabloları Tüm izolasyon sağlam. Mekanik hasar yok. Makineyi ileri/geri çalıştırın ve tahrik pedalını serbest bırakın. Makine yavaşlar ve durur. Güvenlik cihazları Şurada belirtildiği gibi ilerleyin: par. 7.2.2

7.2.2 Güvenlik cihazlarının kontrolü

Güvenlik cihazları iki şekilde çalışır: A. Tüm güvenlik koşulları karşılanmamışsa, makinenin çalışmasını önlemek için; B. Sadece tek bir güvenlik koşulu eksik olduğunda bile makineyi durdurmak için. Durum İşlem Sonuç operatör, koltuğuna oturmuş. Tahrik pedalı boşta konumunda (pedal serbest bırakılmış). Acil durum düğmesi devre dışı. Kontak anahtarını tamamen takın makine AÇIK konuma getirilmeye hazır. Makine açık ya da çalışıyor. Operatör koltuktan kalkmış. Tüm servisler devreden çıkarılır. Şek. 7.E'deki simge yanıp söner ve şek. 7.P'deki simge yanar. operatör, koltuğuna oturmuş. Tahrik pedalı ileri ya da geri konumunda. Makineyi çalıştırmayı deneyin. Şek. 7.E ve şek. 7.O'daki simgeler AÇIK kalır, akü LED'leri 1, 2, 4 ve 5 yanıp söner.TR - 17 Durum İşlem Sonuç Acil durum düğmesi etkinleştirildi. Makineyi çalıştırmayı deneyin. Makine açılır. Şek. 7.E'deki simge yanıp söner ve şek. 7.O'daki simge yanar. Tahrik ve kesme cihazları çalışmıyor. Kesme cihazları devrede. Geri biçme onayı düğmesine basılmadan geri etkinleşiyor. Kesme cihazları devreden çıkıyor. Kesme cihazı devrede. Çim toplama haznesini kaldırın veya arka boşaltma siperini çıkarın (yalnızca arkadan toplamalı modeller için) Kesme cihazları devreden çıkıyor. Makine AÇIK ve Çalışıyor. Tahrik pedalını serbest bırakın. Makine yavaşlar ve durur. Makine AÇIK ve Çalışıyor. Sürüşü test edin. Olağandışı titreşim yok, olağandışı ses yok, direksiyon, kontroller ve pedallar doğru çalışıyor. TEHLİKE Sonuçların herhangi biri tablolardaki belirtilere uymuyorsa, makineyi kullanmayın! Kontrol ettirmek ve gerekirse onarılmasını sağlamak için bir Yetkili Servis Merkeziyle iletişime geçin. NOT Güvenlik koşulları karşılanmamışsa, güvenlik cihazlarının makinenin başlatılmasını önleyeceğini daima akılda tutun. Bu tür durumlarda, çalıştırma onayı sıfırlandığında, makineyi tekrar çalıştırmadan önce kontak anahtarını çıkarın.

7.3 EĞİMLER ÜZERİNDE KULLANIM

Biçme yönünden bağımsız olarak, "şek. 12"teki "Teknik Veriler" Tablolarında bildirilen sınırlara uyun. "Güvenli” bir yokuş diye bir şeyin olmadığını unutmayın. Çimenlik eğimlerde sürüş, özel dikkat gerektirir. Makinenin devrilmesini veya kontrolünün kaybını önlemek için:

• Eğim üzerinde kesinlikle enlemesine giderek çim biçmeyin. Eğimler üzerindeki çimenlikler; yukarı ve aşağı hareket edilerek biçilmeli, kesinlikle ileri viteste enlemesine biçilmemelidir. Yön değiştirirken, eğime bakan tekerleklerin; makinenin yanlamasına kaymasına, devrilmesine veya kontrolü kaybetmenize neden olabilecek hiçbir engele (taş, dal, kök, vb. gibi) çarpmamasına büyük özen gösterin.

• Yokuş yukarı veya yokuş aşağı giderken aniden durdurmayın veya çalıştırmayın;

• Makinenin şahlanmasını önlemek için; vitesi tahrik dişlisine çok yumuşak bir şekilde, özel dikkat göstererek geçirin.

• Aşağıdaki durumlarda hızı düşürün:

• yön değiştirmeden önce ve dar dönüşler yaparken

• özellikle yokuş aşağı gidiş gibi bir eğimde çalışırken güvenli bir frenleme mesafesi sağlamak için.

• Yokuş aşağı giderken, hızı azaltmak için kesinlikle geri vitese geçmeyin: bu, özellikle kaygan zeminde makine kontrolünün kaybına neden olabilir.

Makine bir eğimde hareket ediyorsa ileri hızı düşürün.

Makineyi çalıştırmak için:

1. Şanzımanın devrede olduğunu

kontrol edin (par. 6.3).

2. Sürücü mahalline oturun.

3. Kontak anahtarını tamamen takın (şek. 6.A).

4. Makinenin elektrik kontrolünün

gerçekleşmesini bekleyin; bu sırada basma düğme panelindeki simgeler yanıp söner.

5. Açma düğmesine (Şek.7.A) basın.

6. "Hazır" simgesi (şek. 7.K) sabit

şekilde yanıncaya kadar bekleyin.TR - 18 NOT Elektrik kontrolünün sonunda, LED anlık olarak yanar.

Makineyi hareket ettirirken:

1. kesme cihazlarını devreden

çıkarın (par. 6.8, şek. 7.B);

2. kesme cihazı donanımını en

yüksek konumuna getirin;

3. Makineyi istenilen sürüş yönünde

hareket ettirmek için tahrik pedalına basın ve pedaldaki baskıyı ayarlayarak gereken hızı ayarlayın.

4. Çalışma alanına gidin.

TEHLİKE Tahrik birimi, özellikle eğimli yüzeylerde, vitese aniden geçilmesini, aracın sarsıntılı çalışmasını ve hakimiyetinin kaybedilmesini önlemek için, açıklanan yöntemlere (paragraf 6.2) uygun olarak devreye alınmalıdır. NOT Geri vitese yalnızca makine durdurulmuş olduğunda geçilmelidir.

1. Kesme cihazı donanımını çalışma

konumuna ayarlayın (par. 6.4).

2. Kesim cihazlarını (par. 6.8, şek. 7 B) yalnızca

çim üzerinde etkinleştirin; taşlık zeminde veya çok yüksek çimlerde devreye almayın.

3. Çimi kesmeye başlarken, yavaş ve

dikkatli bir şekilde başlayın.

4. Çalışma hızını (para 6.2) ve kesme

yüksekliğini (par. 6.4) çimenlik koşullarına (çim boyu, sıklığı ve nemi) ve kesilecek çim miktarına göre ayarlayın.

Akü şarj eşiği %40'ın altına düşerse ileri çalışma hızı azalır (par. 8.2.2). NOT Çimler aynı boyda ve değişmeli olarak iki yönde biçildiğinde çimenliğin görüntüsü daha güzel olacaktır (Şek.14.A.B). NOT Kesme cihazı devredeyken geri viteste ilerlemek için, onay düğmesini (şek 7.C) basılı tutun böylece motor durmaz. Kesme cihazını devreden çıkarın ve kesme cihazı donanımını en yüksek konumuna getirin:(par. 6.4):

• Çalışma alanları arasında hareket ederken

• Çimsiz yüzeylerde sürüş yaparken

• Her ne zaman bir engelin aşılması gerekirse.

7.5.3 Bakımlı bir çimenliği

korumak için öneriler

• Hoş bir görünüme sahip bir şekilde yeşil ve yumuşak tutmak için, çimenliğin düzenli olarak kesilmesi gerekir. Çimenlik, farklı tipteki çimden meydana gelebilir. Çimenlik sık olarak biçilirse, çim ve kökler daha canlı bir şekilde büyüyerek, sağlam bir çim yatağı oluşturur; çim biçme işlemi daha düşük sıklıkta yapılırsa, daha uzun ve yabani otlar (yoncalar ve papatyalar, vb.) büyümeye başlar.

• Çimleri kuruyken kesmek daima daha iyidir.

• Kesme cihazı, kesimin net olacağı ve kesimde uçları sarartan saçakların bulunmayacağı şekilde sağlam ve iyice bilenmiş olmalıdır.

• Biçme sıklığı, çimin bir kesim uygulaması ile diğeri arasında fazla uzamasını önleyecek şekilde çimin uzama hızıyla orantılı olmalıdır.

• Sıcak ve kurak dönemlerde, zeminin kurumasını önlemek için çimler biraz daha yüksek kesilmelidir.

• Düzenli bakımı yapılan bir çimenlikteki en iyi çim yüksekliği yakl. 4-5 cm'dir ve bir biçme işlemiyle, toplam yüksekliğin üçte birinden fazlasını kesmeniz gerekmez. Çim çok uzunsa, biçme işlemi, yirmi dört saatlik bir süre içerisinde iki kez gerçekleştirilmelidir; kesme cihazı maksimum yükseklikte olacak şekilde ilk kesim ve ardından gerekiyorsa daha düşük bir yükseklikte kesim ve istenen yükseklikte ikinci kez kesim (şek. 13).

• Kesimler her iki yönde dönüşümlü şekilde yapılırsa çimenlik daha güzel görünür (şek. 14).

• Boşaltma oluğu çimle tıkanma eğilimi gösteriyorsa, çim durumu için çok yüksek olabileceğinden, ileri hızını azaltmalısınız. Sorun devam ederse, olası nedenler arasında kesme cihazının iyi bilenmemesi veya kanatçıkların deforme olması olabilir.

• Kesme cihazı donanımının yatay konumunu bozabileceğinden ve kesme cihazının yanı sıra, kenarına da hasar vereceğinden, çalılıkların veya kaldırım taşlarının yakınında biçme işlemi yaparken çok dikkatli olun.TR - 19

7.5.4 Çim toplama haznesinin boşaltılması

NOT Çim toplama haznesi yalnızca kesme cihazları devre dışıyken boşaltılabilir aksi halde motor durur. NOT Boşaltma oluğunu bloke edebileceğinden, çim toplama haznesinin çok fazla dolmasına izin vermeyin. Sürekli bir ikaz sesi çim toplama haznesinin dolu olduğunu gösterir: Aşağıdaki gibi ilerleyin:

1. kesme cihazlarını devreden çıkarın

(par. 6.8, şek. 7.B) ve sinyal kesilir;

2. makineyi durdurun;

3. arka kolu (şek. 15.A) tutun ve

çim toplama haznesi torbasını boşaltmak için yatırarak devirin;

4. çim toplama haznesini mandala bağlı

kalacak şekilde yeniden kapatın (şek. 9.B).

7.5.5 Boşaltma oluğunun temizlenmesi

Çok uzun veya ıslak çimin, özellikle çok yüksek hızda kesilmesi, boşaltma oluğunu tıkayabilir. Tıkanırsa, 8.3.2. bölümünde verilen talimatları izleyin

7.5.6 Çim biçmenin tamamlanması

Çim biçme tamamlandığında:

1. kesme cihazını devreden çıkarın;

2. kesme cihazı donanımı en yüksek

konumundayken geriye dönün. (par. 6.4)

Makineyi durdurmak için:

1. Sürüş vitesini durdurmak için tahrik

pedalını serbest bırakın.

2. Kontak anahtarını çıkararak

makineyi kapatın (şek. 6.A). NOT Akü gücünden tasarruf etmek için, makine kullanımda değilken kontak anahtarını takılı bırakmayın.

7.7 KULLANDIKTAN SONRA

1. Kapalı bir yere yerleştirmeden önce,

makinenin soğumasını bekleyin.

2. Temizleyin (par. 8.3).

3. Hiçbir gevşek veya hasarlı bileşen

bulunmadığından emin olun. Gerekirse, hasar görmüş bileşenleri değiştirin ve vidaları ve gevşemiş cıvataları sıkıştırın veya yetkili servis merkeziyle bağlantı kurun.

4. Makineyi bir elektrik prizinin yakınına

konumlandırın ve aküleri şarj edin *(par.

8.2.2) böylece bir sonraki sefere gerektiğinde

kullanıma hazır olur. Alternatif olarak aküleri muhafazasından çıkarın ve harici akü şarj cihazı ile şarj edin (isteğe bağlı). makinenin gözetimsiz bırakıldığı, operatörün sürüş koltuğundan kalktığı veya makineyi park ettiği her defasında:

1. Makineyi durdurun;

2. kesme cihazı donanımını en düşük

yükseklik konumuna getirin;

3. tüm hareketli parçaların tamamen

durmuş olduğundan emin olun;

4. Kontak anahtarını çıkarın (şek. 6.A);

DİKKAT Makineyi her zaman gölge bir alanda ya da sıcaklığın +35 °C'nin altında olduğu korunaklı bir ortamda bırakın

TEHLİKE Uyulacak güvenlik yönetmelikleri bölüm 2'de açıklanmıştır. Ciddi riskler veya tehlikelerle karşılaşmamak için bu talimatlara titizlikle uyun. Makine üzerinde herhangi bir muayene, temizlik veya bakım/ayar işlemine başlamadan önce:

1. kesme cihazını devreden çıkarın;

2. makineyi durdurun;

3. tüm hareketli parçaların tamamen

durmuş olduğundan emin olun;

4. kontak anahtarını çıkarın (şek. 6.A);TR - 20

TEHLİKE Kontak anahtarını asla takılı halde veya çocukların ya da uygun olmayan kişilerin ulaşabilecekleri yerlerde bırakmayın.

5. ilgili talimatları okuyun;

6. uygun giysiler giyin, koruyucu

eldiven ve gözlükler takın İşlem sıklığı ve türü, "Bakım tablosu"nda genel hatlarıyla verilmiştir. Tablo makinenizin etkinliğini ve güvenliğini korumada size yardım etme amacına yöneliktir. Tabloda başlıca işlemler ile her birinin uygulanacağı zaman aralığı belirtilmiştir. İlgili görevi, yapılması gerektiği zaman gelir gelmez gerçekleştirin. Orijinal olmayan ve/veya yanlış monte edilmiş yedek parçaların ve mekanizmaların kullanımı; makinenin işletimini ve güvenliğini olumsuz etkileyebilir. Üretici, bu gibi parçaların neden olduğu yaralanmalar veya hasarlar durumunda tüm sorumluluğu reddedecektir. Orijinal yedek parçalar Yetkili Teknik Servisler ve Satıcılardan temin edilebilir.

Akü ömrü (ve buna bağlı olarak yeniden şarj öncesinde biçilebilecek olan çimenlik alan) temelde şunlardan etkilenir: A. Daha fazla enerji gereksinimi içeren çalışma faktörleri (örn. sık, uzun, nemli çim ile kesim). B. Operatörün kaçınması gereken davranışlar:

• çalışma esnasında sık açma ve kapamalar;

• Çim koşullarına göre çok alçak bir kesim yüksekliği seçme;

• Kesilecek çim miktarı için çok yüksek olan bir hızda çalışma. C. +35 °C'nin üstündeki yüksek ortam sıcaklığı gibi çevresel faktörler. Akülerin kullanım ömrünü optimize etmek için, daima şunlar tavsiye edilir:

• Çimin çayır kuruyken biçilmesi;

• Çok uzamasını önleyecek şekilde, çimin sıkça biçilmesi;

• Çim çok uzadığında daha büyük bir kesim yüksekliği ayarlanması ve daha sonra, daha düşük bir yükseklik ayarlanarak çimin tekrar kesilmesi;

• Çimler çok uzunken, makineyi "malçlama" modunda (varsa) kullanmayın.

• çimi +5 ila +35 °C arasındaki bir sıcaklıkta kesin;

• “Eco” işlevini kullanın (şek. 7II-H, par. 6.8.2).

Makine aküsü, aşağıdaki hallerde daima şarj edilmelidir:

• Satın aldıktan sonra makineyi ilk kez kullanmadan önce;

• Minimum şarj seviyesine ulaşıldığında (Şek. 7 F).

• Makinenin kullanımda olmayacağı uzun bir dönemden önce

• Depolama sırasında her iki ayda bir.

• makine uzun süredir kullanılmamışsa, makineyi çalıştırmadan önce. DİKKAT Akü elektrik şebekesine belirli akü şarj cihazı ile bağlanmadığında, akü kullanılmasa bile akü şarjı azalır. Akü tamamen boşalma durumuna ulaşırsa, artık kullanılamayacağı noktaya kadar ciddi şekilde hasar görebilir. Düzenli aralıklarla şarj edilmeyen akülerden kaynaklı hasarlar garanti kapsamı dışındadır. DİKKAT Yeniden şarj işlemi yalnızca akü şarj cihazı kullanılarak (şek. 17.A) ya da alternatif olarak harici akü şarj cihazı aracılığıyla (şek. 36.B) gerçekleştirilmelidir. Diğer şarj sistemleri, akülere geri dönülemez hasar verebilir. DİKKAT Aküler yalnızca kötü hava koşullarına karşı korunmuş bir alanda, gölgede ve +0 ile +35 °C arasındaki önerilen bir sıcaklıkta şarj edilmelidir. Aküler, ortam sıcaklığı 0 ile +45 °C arasında olmadığında şarj olmasını engelleyen bir koruma cihazı ile donatılmıştır. NOT Akü, hasar görme riski olmaksızın, kısmen de olsa istendiği zaman şarj edilebilir.

Akü şarj olurken bakım ya da temizlik işlemleri gerçekleştirmeyin.TR - 21 a. Akünün araç üstünde şarj edilmesi Aküyü şarj etmek için:

1. Makineyi bir elektrik çıkışına yakın

bir yerde konumlandırın ve kontak anahtarını çıkarın (şek. 6.A);

2. Koltuğu kaldırın;

3. Şarj soketindeki kapağı kaldırın (şek. 16.A);

4. Temin edilen akü şarj cihazını şarj soketine

(şek. 17.A) ilgili konektöre yönelik özel bağlama somunu (şek. 17.B) ile bağlayın;

5. Akü şarj cihazını şebekeye şini

takarak bağlayın (şek. 18). Aküyü şarj etmek için, (gerekli durumlarda) şarj kablosunun (Şek. 19.E) bağlanması gereken diferansiyel emniyet şalterine sahip bir soket (Şek. 19.A) temin edilmiştir. Diferansiyel emniyet şalterine sahip soket elektrik şebekesine bağlanmalıdır ve bir çalışma testi yapılmalıdır:

1. Çalışmayı etkinleştirmek için "SIFIRLA"

düğmesine (Şek. 19 BA) basın. Gösterge lambası "AÇIK" olmalıdır (Şek. 19.C).

2. Çalışma testini gerçekleştirmek

için "TEST" düğmesine (Şek. 19.D) basın. Gösterge lambası "KAPALI" olmalıdır (Şek. 19.C). TEHLİKE Çalışma testi başarılı şekilde tamamlanmazsa, diferansiyel şaltere sahip soket kullanılmamalıdır. Çalışma testi başarılı şekilde tamamlanırsa, kullanılabilir ve operatör şarj etme aşamasına geçebilir. Yeniden şarj sırasında, akü gösterge LED'leri (şek. 7.F) kademeli şekilde yanıp söner. Her bir münferit şarj eşiğine ulaşıldığında, ilgili LED sabit şekilde yanık kalırken diğerleri yanıp sönmeye devam eder. DİKKAT 24 saat çalışmadan sonra, araç üstü akü şarj cihazı devreden çıkarılır ve aküler süresiz olarak şarjda tutulmaz.

Takılı aküler sırayla şarj edilir. Bu nedenle her zaman tam bir şarj çevrimi gerçekleştirilmesi önerilir.

b. Akünün araç dışında şarj edilmesi Aküyü şarj etmek için:

1. Akü muhafazasındaki kapağı (şek. 20.A) açın;

2. Akü (Şek. 32.A) üzerindeki serbest

bırakma düğmesine basın ve aküyü (Şek. 32.B) çıkarın;

3. Aküyü (Şek. 33.A) akü şarj cihazı

bölmesine (Şek. 33.B) takın;

4. Akü şarj cihazını (Şek. 33.B) plaka

üzerinde belirtilene uygun gerilime sahip bir elektrik prizine bağlayın;

5. Akü şarj cihazı kılavuzunda yer alan talimatları

izleyerek akü tam şarj uygulaması yapın.

6. Şarj işlemi tamamlandığında,

aküyü (Şek. 34.A) akü şarj cihazı bölmesinden (Şek. 34.B) çıkarın;

7. Akü şarj cihazının (Şek. 34.B) elektrik

şebekesiyle olan bağlantısını kesin;

8. Aküyü (şek. 35.A) yeniden makinedeki

muhafazasına monte edin ve akü bölmesi kapağını kapatın. Aküler süresiz olarak şarjda tutulabilir. Şarj durumu (SOC) Led AÇIK SOC > %80

%60 ≤ SOC < %80TR - 22

Araç ağır hizmet koşullarında kullanıldıysa ve buna bağlı olarak aküde aşırı ısınma bildirimi ortaya çıktıysa, akü şarj süresi artabilir (böl. 15).

Bir akü tamamen boşalırsa, minimum şarj eşiğine ulaşılana kadar bildirim LED'leri kapalı kalır. NOT Şarj seviyesi %10 eşiğinin altına düştüğünde, birinci akü LED'i yanıp sönmeye başlar. %4 eşiğinin altında, birinci akü LED'i hızlı şekilde yanıp sönmeye başlar ve kesme cihazları devreden çıkar. Biçmeyi bırakın ve aküleri şarj etmek için kaideye geri dönün. Şarj işlemi tamamlandığında, 24 saat sonra şarj sistemi kapanır ve otomatik bakım ve akü şarjı gerçekleşmez.

Akü şarj cihazı traktöre bağlanırsa, 5 LED (şek. 7.F) aynı anda yanıp söner, şarj işleminin devam etmediği anlamına gelir. Akü şarj cihazı/şebeke bağlantısını kontrol edin. NOT Şarj işlemi sırasında, kontak anahtarı tamamen takılı olduğunda bile tüm makine işlevleri devreden çıkarılır. DİKKAT Makineye monteli aküler bu tipte kullanım için tasarlanır ve üretilir. Bu nedenle: : - Aküleri diğer orijinal olmayan akülerle DEĞİŞTİRMEYİN; - Bu kılavuzda belirtilmediği sürece müdahale GERÇEKLEŞTİRMEYİN. Akülerle ilgili herhangi bir sorun durumunda, Bayinizle iletişim kurun.

Makine her kullanıldığında, aşağıdaki talimatları izleyerek iyice temizleyin.

8.3.1 Makinenin temizlenmesi

• Elektrikli motorları, aküleri ya da elektrik sisteminin parçalarını ıslatmamaya özen göstererek; su ve deterjan kullanmak suretiyle, kaportanın plastik kısımlarını nemli bir süngerle yıkayarak makineyi dıştan temizleyin.

• Yangın riskini azaltmak için, motoru ve akü muhafazalarını çimden, yaprak kalıntılarından veya aşırı gresten temizlenmiş bir halde muhafaza edin.

• Basma düğme panelini kir ve kalıntılardan temizlenmiş şekilde tutun. DİKKAT Kaportayı ve elektrikli motorları yıkamak için kesinlikle yüksek basınçlı su veya aşındırıcı sıvılar kullanmayın.

8.3.2 Boşaltma oluğunun temizlenmesi

Boşaltma oluğu tıkanırsa:

1. çim toplama haznesini veya arka

boşaltma siperini çıkarın;

2. çim kesiklerini giderin; bunlara, oluk

boşaltma açıklığından ulaşabilirsiniz.

8.3.3 Çim toplama haznesinin

1. Çim toplama haznesini boşaltın.

2. Çim kesiklerini ve toprak kalıntısını

gidermek için sallayın.

3. Çim toplama haznesini değiştirin ve kesme

cihazı donanımının iç kısmını temizleyin (par. 8.3.4-a); şimdi çim toplama haznesini sökün, boşaltın ve yıkayın; ardından çabuk kuruyabileceği bir yere koyun.

8.3.4 Kesme cihazı donanımının

temizlenmesi Çim kalıntısı ya da artıkları gidermek için kesme cihazı donanımını iyice temizleyin. UYARI Kesme cihazı donanımını temizlerken, insanları veya hayvanları çevreden uzaklaştırın .TR - 23 a. İç kısımların temizlenmesi DİKKAT Kesme cihazı donanımının iç kısmının ve boşaltma oluğunun yıkanması, çim toplama haznesi monteli ve malçlama kapağı takılı (varsa) ya da arka boşaltma siperi monteli şekilde gerçekleştirilmelidir.

1. Makineyi düz ve sabit bir yüzey

üzerine yerleştirin.

2. İki özel kaplinden (şek. 23.B)

birine bir su hortumu (şek. 23.A) bağlayın ve su kaynağını açın.

3. Sürücü koltuğuna oturun ve

makineyi çalıştırın.

4. Kesme cihazını tamamen indirin ve

kesme cihazlarını devreye alın.

5. Suyun birkaç dakika akmasını sağlayın

ve ardından makineyi durdurun.

6. Su kaynağını kapatın ve hortumu

7. Prosedürü diğer kaplinde tekrarlayın.

b. Dış kısmın temizlenmesi

Makinenin verimlilik ve emniyetini maksimum seviyede tutmak için, kesme cihazı donanımının üst kısmında artık ve kuru ot birikmesine izin vermeyin. Kesme cihazı donanımının üst kısmını temizlemek için:

• kesme cihazı donanımını tamamen indirin;

• donanımın üst kısmına basınçlı hava püskürtün (şek. 23.C). .

8.3.5 Akü havalandırma ltrelerinin

temizlenmesi Akü havalandırma ltrelerini yılda bir kez aşağıda açıklandığı gibi temizleyin:

1. Akü muhafazasındaki kapağı (şek. 20.A) açın;

2. Montaj halkalarını (şek. 21.B)

akü bölmesindeki kapaktan çıkarın ve basınçlı hava ile temizleyin.

4. Ardından ltreyi kapaktan geçirip yerine

koyarak özel montaj halkaları ile sabitleyin. NOT İşlemleri makinenin her iki tarafında gerçekleştirin.

Amaç İşlem Kesme cihazı donanımı Kaldırma noktalarını yağlayın (şek. 24). Tekerlek aksları Tekerlekleri sökün. Aksları gresle yağlayın (Şek. 30.E).

8.5 SOMUNLAR VE CIVATALAR

• Ekipmanın güvenli çalışma durumunda olmasını sağlamak için; tüm somunları, cıvataları ve vidaları sıkılmış halde tutun.

9.1 GÜVENLİK TAVSİYELERİ

Aşağıdaki aksaklıkların bulunması halinde Yetkili Servis Merkeziniz veya Bayinizle hemen iletişime geçmeniz gerekir: - tahrik pedalının boşta konumu (servis freni) - kesme cihazı devreye alma ve devreden çıkarma işlevleri - sürüşün ileri ya da geri viteslere alınması.

9.2.1 Kesme cihazı donanımının

hizalanması Kesme cihazı donanımı, eşit oranda biçilmiş bir çimenlik için doğru biçimde ayarlanmalıdır (şek. ). Biçme işlemi düzensiz ise, lastik basıncını kontrol edin (par. 7.1.3). Bu, eşit bir kesim elde etmek için yeterli değilse, kesme cihazı donanımının hizasını ayarlaması için Bayinizle iletişime geçin.

İyi bilenmemiş bir kesme cihazı, çimleri çeker ve çimenliğin sararmasına yol açar.

Somunları ve cıvatalarıyla birlikte hasarlı, bükülmüş veya aşınmış kesme cihazı çiftlerini, dengeli kalmalarını sağlamak için daima değiştirin.TR - 24 UYARI Kesme cihazları üzerinde yapılacak tüm işler (sökme, bileme, balans, onarım, tekrar monte etme ve/veya değiştirme), özel aletlerin kullanımının yanı sıra özel beceriler gerektiren, önemli işlerdir; Güvenlik nedeniyle, bu işler en iyi olarak bir Yetkili Servis Merkezinde gerçekleştirilir. DİKKAT Daima, “Teknik Veriler” bölümünde belirtilen kodu taşıyan orijinal kesme cihazlarını kullanın. NOT Ürün sürekli geliştirildiğinden, "Teknik Bilgiler" tablosunda belirtilen kesme cihazlarının yerine zaman içinde birbirleriyle değiştirilebilme ve çalışma güvenliği özelliklerine sahip başka kesme cihazları konulabilir.

TEHLİKE Uygun bir kaldırma cihazı kullanın. Tekerlekleri değiştirmeden önce, bazı hazırlık işlemlerinin tamamlanması gerekir:

1. Makineyi, dengede durmasını garantileyen

sağlam ve düz bir yüzey üzerine yerleştirin.

2. Makineyi durdurun;

3. Anahtarı kontaktan çıkarın;

4. Kaldırma cihazını, değiştirilecek

tekerleğin yakınındaki kaldırma konumuna yerleştirin (par. 9.3.2; par. 9.3.3).

5. Kaldırma cihazının zemine tam

dik olduğunu kontrol edin.

9.3.2 Krikonun seçimi ve arka

tekerleklere yerleştirilmesi

1. Değiştirilecek tekerleğin (şek. 25.C)

yanındaki tekerleğin tabanına (şek. 25.B), birkaç tahta takoz yerleştirin (şek. 25.A).

2. Kapalıyken, olası maksimum kriko

yüksekliği 130 mm'dir. (şek. 26).

3. Krikoyu, yan kenardan 180 mm

mesafeye (şek. 26), arka levhanın altına (şek. 27.A) yerleştirin. NOT Bu konumda kriko, yalnızca değiştirilecek tekerleği yükseltmenize olanak sağlar.

9.3.3 Krikonun seçimi ve ön

tekerleklere yerleştirilmesi

1. Değiştirilecek tekerleğin (şek. 28.C)

arkasındaki tekerleğin tabanına (şek. 28.B), birkaç tahta takoz yerleştirin (şek. 28.A).

2. Kapalıyken, olası maksimum

kriko yüksekliği 170 mm'dir.

3. Krikonun üstüne (şek. 29.A)

yaklaşık 5 x 2 cm enkesitli kare tahta parçası (şek. 29.B) yerleştirin. DİKKAT Tahtanın kalınlığı ön aksın zarar görmesini engeller.

4. Bu aşamada, tek elinizle ahşap bloğu kriko

üzerinde denge tutun. Krikoyu kaldırarak ahşap bloğun şasiye ve yapısal parçalara dayandığından emin olun (şek. 29.C). NOT Krikonun bu şekilde yerleştirilmesi tüm ön aksın kaldırılabilmesini mümkün kılar.

9.3.4 Tekerleğin değiştirilmesi

Yukarı kaldırma işlemi sırasında, makinenin hareketsiz ve dengeli kaldığından emin olun. Normalin dışında herhangi bir şey fark ederseniz; krikoyu derhal indirin, tüm sorunları kontrol edip çözümleyin ve makineyi tekrar yukarı kaldırın.

1. Kapağı sökün (şek. 30.A).

2. Tekerleği kolayca çıkarmaya

yetecek kadar yükseltin.

3. Bir tornavida kullanarak, tespit

segmanını (şek. 30.B) ve omuz rondelasını (şek. 30.C) sökün.

4. Değiştirilecek tekerleği sökün.

5. Aksa (şek. 30.D) gres uygulayın.

6. Yedek tekerleği monte edin.

7. Omuz rondelasını ve tespit segmanını

dikkatle yerine yerleştirin. NOT İki arka tekerleğin aynı yükseklikte olduğunu (şek. 31.A) ve iki tekerleğin dış çapları arasındaki farkın (şek. 31.B) en fazla 8-10 mm olduğunu kontrol edin. Aksine, çimlerin düzensiz biçilmesiniTR - 25 önlemek için, kesme cihazı donanımı Yetkili Servis Merkezi tarafından hizalanmalıdır.

9.3.5 Lastiklerin onarılması

veya değiştirilmesi Lastikler “İç Lastiksiz” tiptedir ve bu nedenle tüm delinmeler, bu lastik tipi için gereken prosedürler takip edilerek, bir lastik tamircisi tarafından onarılmalıdır.

9.4 LED LAMBALARIN DEĞİŞTİRİLMESİ

LED parıldak arızalanırsa, bir Yetkili Servis Merkezi ile iletişime geçin.

Makineyi 30 günden fazla bir süre boyunca bir yere kaldırmayı planlıyorsanız:

1. Kontak anahtarını çıkarın.

2. Makineyi iyice temizleyin.

3. Makineyi herhangi bir hasar bakımından

kontrol edin. Gerekirse, yetkili servis merkeziyle bağlantı kurun.

4. Makineyi aşağıdaki şekilde depolayın:

• kesme cihazı donanımı indirilmiş olarak

• kötü hava koşullarına karşı korunmuş şekilde, 0 ila +40 °C arasındaki önerilen bir sıcaklıkta.

• mümkünse bir örtüyle örtün;

• çocukların ulaşamayacağı yerlerde saklayın;

• anahtarların veya bakım için kullanılan aletlerin kaldırıldığından emin olarak. DİKKAT En az ayda bir kez ve kullanımdan önce her zaman akünün tamamen şarj edilmiş olduğundan emin olun. Makineyi yeniden çalıştırırken, şu bölümde belirtildiği şekilde ayarlayın: “7. "Makinenin kullanılması".

11. TAŞIMA VE NAKLİYE

• Makineyi taşıyacağınız zaman, daima:

1. kesme cihazını devreden çıkarın;

2. kesme cihazı donanımını en

yüksek konumuna getirin;

4. tahriki devreden çıkarın (par.6.3).

• Makineyi bir araç veya römork üzerinde naklederken, daima:

• uygun dayanımda, genişlikte ve uzunlukta bir erişim rampası kullanın;

• makineyi; elektrikli motor kapatılmış, anahtar kontaktan çıkarılmış, sürücüsüz halde ve yeterli sayıda kişi tarafından itilmesini sağlayarak yükleyin;

• kesme cihazı donanımını indirin;

• herhangi birisine zarar vermeyecek şekilde konumlandırın;

• tahriki devreye alın (par.6.3).

• devrilmesini ve olası hasarı önlemek için, halat veya zincir kullanarak taşıma aracına sıkıca sabitleyin.

Güvenli koşullarda taşıma ya da nakliye yapamadığınızı düşünüyorsanız, Servis Merkezi ile iletişime geçin.

12. YARDIM VE ONARIMLAR

Bu kılavuz, makinenin çalıştırılması ve kullanıcı tarafından yapılabilecek doğru temel bakım işlemleri için gerekli tüm bilgileri vermektedir. Burada açıklanmayan tüm düzenlemeler ve bakım işlemleri; makinenin doğru güvenlik düzeyini ve orijinal işletim koşullarını koruyarak, çalışmanın doğru bir şekilde gerçekleştirilmesini sağlayacak gereken bilgi ve ekipmana sahip olan Bayiniz veya Yetkili Servis Merkezi tarafından gerçekleştirilmelidir. Yetkili olmayan merkezlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, Garantinin ve Üreticinin her türlü yükümlülüğünün ve sorumluluğunun geçersiz olmasına neden olur.

• Garanti kapsamındaki onarım ve bakım işlemleri yalnızca Yetkili Servis Merkezlerinde gerçekleştirilebilir.

• Yetkili Servis Merkezlerinde yalnızca orijinal yedek parça kullanılır. Orijinal yedek parçalar ve mekanizmalar; makineler için özel olarak tasarlanmıştır.

• Orijinal olmayan parça ve mekanizmalar onaylı değildir; orijinal olmayan yedek parça ve mekanizmaların kullanılması makinenin güvenliğini tehlikeye atacak ve Üreticiyi her türlü yükümlülük veya sorumluluktan kurtaracaktır.

• Makinenizi servis, yardım ve güvenlik cihazı muayenesi için yılda bir kez Yetkili Servis Merkezine göndermenizi öneririz.TR - 26

Garanti şartları yalnızca tüketicilere, diğer bir deyişle profesyonel olmayan operatörlere yöneliktir. Garanti süresi boyunca Satıcınız veya bir uzman Merkez tarafından kesinleştirilen her türlü malzeme ve imalat kalitesi kusuru garanti kapsamındadır. Garanti uygulaması, kusurlu olduğu kabul edilen bileşenin onarımı veya değiştirilmesiyle sınırlıdır. Garanti uygulaması makinede düzenli bakım yapılmasına tabidir. Kullanıcı; verilen dokümantasyondaki tüm talimatları takip etmelidir. Aşağıdakilerden kaynaklı hasarlar garanti kapsamı dışındadır:

• Makinenin beraberindeki dokümantasyonun öğrenilmemesi (Talimat kılavuzu).

• Profesyonel amaçlı kullanım.

• Dikkatsizlik, ihmalkârlık.

• Dış etkenler (yıldırım, darbeler, makinenin içinde yabancı cisimlerin bulunması) veya kazalar.

• Makinenin üretici tarafından izin verilmeyen veya uygunsuz şekilde kullanılması ve monte edilmesi.

• Makinede tadilat yapılması.

• Orijinal olmayan yedek parçaların (uyarlanabilen parçaların) kullanılması.

• İmalatçı tarafından temin edilmeyen veya onaylanmayan mekanizmaların kullanılması. Garanti aşağıdakileri kapsamaz:

• Düzenli/ara sıra yapılan bakım işlemleri (kullanım kılavuzunda açıklanmaktadır).

• Kesme cihazları, tekerlekler, parıldaklar, güvenlik cıvataları ve kablaj gibi sarf malzemelerinin normal aşınma ve yıpranması.

• Normal aşınma ve yıpranma.

• Kullanılmasına bağlı olarak makinede meydana gelen estetik bozulmalar.

• Kesme cihazı destekleri.

• Garanti faaliyetiyle bağlantılı olabilecek tali masraar, örneğin kullanıcının bulunduğu yere ulaşım için karşılaşılan masraar, makinenin Bayiye gönderilmesi, yedek ekipman kiralanması veya bakım çalışmasını gerçekleştirmesi için bağımsız şirketlerin çağrılması. Kullanıcı, kendi ulusal yasalarının koruması altındadır. Alıcının kendi ulusal yasalarında öngörülen hakları, bu garantiyi hiçbir şekilde sınırlandırmaz.

Müdahalenin gerçekleştirildiği çalışma saatlerini veya tarihi not etmek için yandaki kutucukları kullanın. Müdahale Sıklık (saat) Gerçekleştirildi (Tarih ya da Saat) Notlar Tüm sabitleme aparatlarının kontrolü Her kullanımdan önce Lastik basıncı kontrolü Her kullanımdan önce para. 7.1.3 Güvenlik kontrolleri / kumanda kontrolleri Her kullanımdan önce par. 7.2 Tahrik serbest bırakma kolunu kontrol edin Her kullanımdan önce para. 6.3 Akü şarj seviyesi Her kullanımdan önce Her kullanımdan sonra Saklamadan önce par. 8.2 Genel temizlik ve kontrol Her kullanımdan sonra par. 8.3 Makine üzerinde bulunabilecek hasarların kontrolü. Gerekirse, yetkili servis merkeziyle bağlantı kurun. Her kullanımdan sonra

• Bu işlemin Bayiniz veya bir Yetkili Servis Merkezi tarafından gerçekleştirilmesi gerekir. ** Makine uzun bir süre kullanılmayacaksa, her seferinde tüm mafsalların genel yağlaması da gerçekleştirilmelidirTR - 27 Müdahale Sıklık (saat) Gerçekleştirildi (Tarih ya da Saat) Notlar Kesme cihazı konumunun ve keskinliğinin kontrolü 25 * Kesme cihazının değiştirilmesi 100 * Genel yağlama 25 par. 8.4 ** Akü havalandırma ltrelerini kontrol edin/temizleyin Yıllık para.

• Bu işlemin Bayiniz veya bir Yetkili Servis Merkezi tarafından gerçekleştirilmesi gerekir. ** Makine uzun bir süre kullanılmayacaksa, her seferinde tüm mafsalların genel yağlaması da gerçekleştirilmelidir

1. Makine açılmıyor. Akü boşalmış. Aküyü şarj edin (par. 8.2.2).

2. Akü şarj cihazı aküleri şarj etmiyor Aküler şarj cihazına doğru

şekilde takılmamış. Doğru şekilde takıldıklarından emin olun (şek. 33). Çevre koşulları uygun değil. Şarj işlemini sıcaklığın uygun olduğu bir ortamda yapın (akü/ akü şarj cihazı kitapçığına bakın). Kontaklar kirlenmiş. Kontakları temizleyin. Akü şarj cihazına güç beslemesi yok. Fişin takılı ve elektrik prizinde gerilim olduğunu kontrol edin. Akü şarj cihazı arızalı. Orijinal bir yedeği ile değiştirin. Sorun devam ederse, akü şarj cihazı kılavuzuna başvurun.

3. Düzensiz kesim Kesme cihazının keskinliği azalmış. Yetkili Teknik Servis

Merkeziyle bağlantı kurun. Kesilecek çimin yüksekliğine ilişkin olarak yüksek ileri hareket hızı. Kesme cihazı donanımı çimle dolu. İlerleme hızını düşürün ve/veya kesme yüksekliğini arttırın. Çimin kurumasını bekleyin. Kesme cihazı donanımını temizleyin.

4. Kullanım sırasında

olağandışı titreşimler. Kesme cihazı yanlış dengelenmiş. Kesme cihazı gevşek. Gevşek parçalar. Olası hasar Doğrulamalar, değişimler ya da onarımlar için bir Yetkili Servis Merkezi ile iletişime geçin.

5. Şek. 7.E'deki simge AÇIK kalır

ve akü LED'i 2 ve 5 yanıp söner. Akü akım aşırı yüklemesine aşağıdakiler neden olur:

1. Zorlu çalışma koşulları. İlerleme hızını düşürün:

Kesme yüksekliğini arttırın:

2. Eğim çok dik. İleri hızı düşürün ve çalışırken

zeminin eğimini kontrol edin.TR - 28

6. Şek. 7.N'deki simge yanıp söner.

Basma düğme panelindeki diğer tüm gösterimler (simgeler/LED'ler) işlevsel ve görünür durumda kalır. Akü, tahrik motoru ve/veya kesme cihazı motoru aşırı sıcaklık ön alarmının nedeni şudur:

1. Zorlu çalışma koşulları. İlerleme hızını düşürün:

Kesme yüksekliğini arttırın:

7. Şek. 7.E ve şek. 7.O'daki

simgeler AÇIK kalır, akü LED'leri 2 ve 4 yanıp söner. Akü aşırı/yetersiz sıcaklığının nedeni şudur: Makineyi kapatın, en az 5 dakika bekleyin ve ardından yeniden çalıştırın.

1. Zorlu çalışma koşulları. İlerleme hızını düşürün:

Kesme yüksekliğini arttırın:

2. Çevre koşulları uygun değil. Makine çalışma koşullarına uygun

sıcaklıktaki bir ortamda çalışın.

8. Şek. 7.E'deki simge AÇIK kalır ve

akü LED'i 1, 4 ve 5 yanıp söner. Kesme cihazlarında aşırı akım yüklemesinin nedeni şudur:

1. Zorlu çalışma koşulları. İlerleme hızını düşürün:

Kesme yüksekliğini arttırın:

2. Kesme cihazlarının dönmesini

engelleyen tıkanıklıklar var. Tıkanıklıkları giderin.

3. Kesme cihazı donanımı çimle dolu Kesme cihazı donanımını temizleyin:

9. Şek. 7.E ve şek. 7.O'daki

simgeler AÇIK kalır, akü LED'leri 1 ve 3 yanıp söner. Kesme cihazı motoru aşırı sıcaklığının nedeni şudur: Makineyi kapatın, en az 5 dakika bekleyin ve ardından yeniden çalıştırın. Zorlu çalışma koşulları. İlerleme hızını düşürün: Kesme yüksekliğini arttırın:

10. Şek. 7.E'deki simge AÇIK kalır

ve akü LED'i 1, 3 ve 5 yanıp söner. Kesme cihazı motorunun durmasının nedeni şudur:

1. Zorlu çalışma koşulları. İlerleme hızını düşürün:

Kesme yüksekliğini arttırın:

2. Kesme cihazlarının dönmesini

engelleyen tıkanıklıklar var. Tıkanıklıkları giderin.

3. Kesme cihazı donanımı çimle dolu Kesme cihazı donanımını temizleyin:

11. Şek. 7.E ve şek. 7.O'daki

simgeler AÇIK kalır, akü LED'leri 1, 2 ve 4 yanıp söner. Tahrik motoru aşırı sıcaklığının nedeni şudur. Çalıştırma prosedürünü tekrarlamadan önce makineyi kapatın ve en az 5 dakika bekleyin.

1. Tahrik motoru gerilim altında. İlerleme hızını düşürün:

2. Eğim çok dik. Hızı düşürün ve çalışırken

zeminin eğimini kontrol edin.

3. Tekerlekler üzerinde

çok fazla çamur. Tekerleklerin kilitlenmediğinden ve gerektiği şekilde temiz olduğundan emin olun.

12. Şek. 7.E ve şek. 7.O'daki

simgeler AÇIK kalır, akü LED'leri 1, 2, 4 ve 5 yanıp söner. Makine tahrik pedalı serbest bırakılmadan çalışıyor (boşta konumunda değil). Makineyi kapatın ve çalıştırma prosedürünü ancak tahrik pedalının boşta konumunda (pedal serbest bırakılmış) olduğunu kontrol ettikten sonra tekrarlayın.TR - 29

13. Şek. 7.E ve şek. 7.O'daki

simgeler AÇIK kalır, akü LED'leri 1, 2, 3 ve 5 yanıp söner. Tahrik devreye alma/ devreden çıkarma kolu tahrik devre dışı konumunda. Tahrik devreye alma/devreden çıkarma kolunu kontrol edin ve gerekiyorsa, tahrik devrede konumuna geri getirin. Sorun devam ederse, bir Servis Merkezi ile iletişime geçin.

14. Şek. 7.E'deki simge AÇIK kalır

ve akü LED'i 2 yanıp söner. Akü algılama/iletişim hatası Makineyi kapatın ve çalıştırma prosedürünü tekrarlayın Akülerin ilgili yuvalarına doğru monte edildiğini/takıldığını kontrol edin. Sorun devam ederse, bir Servis Merkezi ile iletişime geçin.

15. Şek. 7.E'deki simge

AÇIK kalır ve akü LED'i 2, 3, 4 ve 5 yanıp söner. Paralel modül elektroniği hatası. Makineyi kapatın ve çalıştırma prosedürünü tekrarlayın Sorun devam ederse, bir Servis Merkezi ile iletişime geçin.

16. Şek. 7.F'deki akü LED'leri soldan

sağa ve sağdan sola sırayla AÇIK ve KAPALI konuma geçer. Araç üstü elektronik modülleri arasında iletişim hatası. Makineyi kapatın ve çalıştırma prosedürünü tekrarlayın Sorun devam ederse, bir Servis Merkezi ile iletişime geçin.

17. Şek. 7.E'deki simge AÇIK kalır

ve akü LED'i 3 ve 4 yanıp söner. Takılı akü özellikleri yanlış. Doğru özellikte akülerin takılı olduğunu kontrol edin (bkz. teknik veriler tablosu). NOT Tabloda listelenmeyen diğer sorunlar için, hemen bir Yetkili Yardım Merkezi ile iletişime geçin.

Çim kesiklerini ince ince kıyar ve çimenlik üzerinde biriktirir (şek. 36 A).

16.2 AKÜ ŞARJ CİHAZI (HIZLI ŞARJ)

Bu akü şarj cihazı akü şarj süresini azaltmaya yardımcı olur. Bu makine için tip onayı bulunan akü şarj cihazlarının listesi "Teknik Veriler" tablosunda bulunur. Bu; makinenin saklanması sırasında aküyü iyi çalışır durumda tutarak, ideal bir şarjı ve daha uzun bir akü ömrünü garantiler (şek. 36.B).

16.3 ARKA BOŞALTMA SİPERİ KİTİ

Biçilmiş çim toplama işlemi yapılmıyorken, çim toplama haznesi yerine kullanılabilir (Şek. 36.A).DICHIARAZIONE CE DI CONFORMITÀ (Istruzioni Originali) (Direttiva Macchine 2006/42/CE, Allegato II, parte A)

2.Şahsi sorumluluğu altında aşağıdaki makinenin: Oturan sürücülü çim biçme makinesi / çim kesimi a) Tip / Standart model c) Sicil numarası d) Motor: batarya

3. Aşağıdaki direktiflerin özelliklerine

uygun olduğunu beyan etmektedir: e) Sertifikalandıran kurum

4. Harmonize standartlara atıf

g) Ölçülen ses güç seviyesi h) Garanti edilen ses güç seviyesi
