SWIFT 372e - Traktorius STIGA - Nemokama naudojimo instrukcija

Produkto tipas	Sėdimasis traktorinis vejapjovė
Prekės ženklas	STIGA
Modelis	SWIFT 372e
Maitinimas	Ličio jonų baterija 48 V (BT 750/1 Li 48 arba BT 775/1 Li 48)
Baterijų skaičius	3 (galimos 2 arba 3 konfigūracijos, kad sumažintumėte našumą)
Baterijos įkroviklis	CGDF Li 48 (įmontuotas arba išorinis, pasirinktinai)
Pjovimo aukštis	3–8 cm (6 padėtys)
Pjovimo plotis	Apie 92 cm (nenurodyta, apytiksliai)
Važiavimo greitis	Kintamas (traukos pedalas)
Didžiausias leistinas nuolydis	10 laipsnių (apie 18%)
Traukos variklis	Elektrinis, galia nenurodyta
Peilių variklis	Elektrinis, galia nenurodyta
Pjovimo režimas	ECO, NORMAL, TURBO (priklausomai nuo skydelio versijos)
Specialios funkcijos	Bluetooth, Cruise Control (II tipo skydelyje), USB jungtis
Surinkimo maišas	Įtrauktas, su užpildymo garsiniu indikatoriumi
Pasirinkimai	Mulčiavimo rinkinys, galinės išmetimo apsaugos rinkinys, greitasis įkroviklis, apsauginis dangtis
Saugumas	Avarinis sustojimas, operatoriaus buvimo nustatymas, mikropertraukikliai, automatinis stabdys
Garso lygis (garantuotas garso galingumas)	Nenurodyta (žr. etiketę)
Svoris	Nenurodyta (žr. etiketę)
Matmenys (ilgis x plotis x aukštis)	Nenurodyta (žr. vadovą)
Einamoji priežiūra	Valymas po kiekvieno naudojimo, tvirtinimų patikra, padangų slėgis, baterijų įkrovimas
Periodinė priežiūra	Tepimas kas 25 val., peilių galandimas / keitimas, ventiliacijos filtrų valymas kasmet
Numatytas naudojimas	Žolės pjovimas ir surinkimas privatiems asmenims (mėgėjiškas naudojimas)

Dažnai užduodami klausimai - SWIFT 372e STIGA

Kokia yra Stiga Swift 372e akumuliatoriaus veikimo trukmė?

Veikimo trukmė priklauso nuo kelių veiksnių: žolės aukščio ir tankio, ECO režimo naudojimo, aplinkos temperatūros. Norėdami optimizuoti, naudokite ECO režimą, pjaukite sausą orą ir venkite dažnų sustojimų.

Kaip įkrauti baterijas?

Baterijas galite įkrauti laive, prijungdami pateiktą įkroviklį (CGDF Li 48) prie įkrovimo lizdo po sėdyne, arba išimti jas ir įkrauti išoriniu įkrovikliu (pasirinktinai). Visas įkrovimas trunka kelias valandas.

Kaip reguliuoti pjovimo aukštį?

Naudokite pjovimo aukščio reguliavimo svirtį (6.G pav.), kuri suteikia 6 padėtis nuo 3 iki 8 cm. Perkelkite svirtį šonu ir įjunkite norimą padėtį.

Ką daryti, jei mašina neužsiveda?

Patikrinkite, ar raktas yra visiškai įkištas, ar avarinis mygtukas yra išjungtas, ar transmisija yra įjungta (svirtis horizontalioje padėtyje) ir ar traukos pedalas atleistas. Jei problema išlieka, įkraukite baterijas.

Kaip naudoti ECO režimą?

II tipo valdymo skydelyje paspauskite ECO mygtuką (7.H pav.), kad sumažintumėte peilių sukimosi greitį ir taupytumėte bateriją. Nerekomenduojama aukštoje ar šlapioje žolėje.

Ką reiškia nuolatinis garso signalas?

Nuolatinis garso signalas rodo, kad surinkimo maišas pilnas. Išjunkite peilius, sustabdykite mašiną ir ištuštinkite maišą.

Kaip išvalyti iškrovimo lataką?

Užsikimšimo atveju nuimkite surinkimo maišą arba galinę apsaugą, tada pašalinkite susikaupusią žolę per iškrovimo angą. Taip pat galite naudoti vandens jungtį, kad išvalytumėte korpuso vidų.

Ar galiu pjauti atbuline eiga?

Taip, bet viso manevro metu turite laikyti paspaustą atbulinės eigos pjovimo leidimo mygtuką (7.C pav.). Priešingu atveju peiliai automatiškai išsijungia.

Kaip pakeisti ratą?

Padėkite mašiną ant lygaus paviršiaus, naudokite tinkamą kėliklį (maks. aukštis 130 mm galiniams ratams), nuimkite dangtelį, elastinį žiedą ir poveržlę, tada pakeiskite ratą. Prieš sumontuodami, sutepkite ašį tepalu.

Kokia rekomenduojama reguliari priežiūra?

Prieš kiekvieną naudojimą: tvirtinimų patikra, padangų slėgis, saugos įtaisų patikrinimas. Po kiekvieno naudojimo: bendras valymas. Kas 25 valandas: tepimas ir peilių galandimas. Kasmet: baterijų ventiliacijos filtrų valymas.

NAUDOJIMO INSTRUKCIJA SWIFT 372e STIGA

LT Balninė vejapjovė su sėdinčiu operatoriumi, maitinimas akumuliatoriumi NAUDOJIMO INSTRUKCIJOS

DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

[7] Didžiausia jkrovimo trukmė

[8] Traukos variklio galia

[9] Ašmenų variklio galia

[10] Dažnių juostos, kuriose veikia radijo įrenginiai

[11] Didžiausia radijo dažnių galia, perduodama tose dažnių juostose, kuriose veikia radijo įrenginiai

[12] Priekinės padangos

[14] Priekinių padangų slėgis

[15] Galinių padangų slėgis

[16] Masè *

[17] Mažiausias nenupjautos žolės spindulys

[18] Pjovimo aukštis

[19] Pjovimo plotis

[20] Važiavimo greitis (apytikris), priekine eiga

[21] Važiavimo greitis (apytikris), atbuline eiga

[22] Maksimalus leistinas pokrypis

[23] Matmenys

[24] Ilgis su maišu

[25] Plotis

[26] Aukštis

[27] Pjovimo jtaiso kodas

[28] Garso slègio lygis (didž.)

[29] Matavimo netikslumas

[30] Išmatuotas garso galios lygis (didž.)

[31] Garantuotas garso galios lygis

[32] Vairuotojo sédynès vibracijos lygis (didž.)

[33] Vibracijos lygis prie vairo (didž.)

[34] Tinkamų akumuliatorių derinio lentelė

[35] Akumuliatorių derinys, užtikrinantis optimalų įrenginio veikimą

[36] Akumuliatorių derinys su sumažėjusių mašinos našumu

[37] Akumuliatorių derinys, užtikrinantis tik traukos jjungimą

[38] Naudojant iš viso 3 akumuliatorius, jstatytus i jrenginj (nepriklausomai nuo jų derinio), užtikrinamas jrenginio funkcionalumas, tačiau sumažėja jo našumas

[39] Naudojant iš viso 2 akumuliatorius, įstatytus į renginį (nepriklausomai nuo jų derinio), užtikrinama, kad bus įjungta tik trauka

[40] Svarbu Idėjus tik vieną akumuliatorių, įrenginys neveikia

[41] Geriausiam veikimui užtikrinti rekomenduojama, kad akumuliatoriai būtu visiškai jkrauti

[42] Priedai, kuriuos galima užsisakyti

[42.A1] Rinkinys mulčiavimui

[42.A2] Rinkinys mulčiavimui

[42.B] Akumuliatoriaus jkroviklis

[42.C] Apdangalas

[42.D] Galinio išmetimo apsaugos įtaiso rinkinys

[43] Pagalbinis lizdas USB priedams

[43.A] Ikrovos įtampa ir srovė (išėjimas USB)

[43.B] Tipas

[43.C] Gamintojo adresas ir pavadinimas

(a) Vienu metu jkraunami 2 BT 750/1 Li 48 sumontuoti akumuliatoriai ir 2 BT 775/1 Li 48 akumuliatoriai „greitajame jkroviklyje“.

(b) Kitokia, nei nurodyta, akumuliatorių konfigūracija yra draudžia-ma naudoti įrenginyje.

[1] LV - TEHNISKIE DATI

[2] MAKS. barošanas spriegums

[3] NOMINĀLAIS barošanas spriegums

„PÜSIKIIRUSEHOIDJA" nupp

3.1 Apmokymas 5
3.2 Paruošiamieji darbai 5
3.3 Eksploatavimo metu 5
3.4 Techninė priežiūra, sandėliavimas...... 6
3.5 Aplinkos apsauga 7

1. PAŽINTIS SU JRENGINIU....7

4.1 Mašinos aprašymas ir numatytasis naudojimas....7
4.2 Saugos ženklų sistema.... 8
4.3 Identifikacinè etiketè 8
4.4 Pagrindinès sudedamosios dalys ..... 9

1. SURINKIMAS 9

5.1 Surinkimui skirtos sudedamosios dalys 9
5.2 Vairo montavimas 10
5.3 Sédynès montavimas 10
5.4 Surinkimo maišo montavimas.... 10

1. VALDYMO JTAISAI....10

6.1 Raktinis komutatorius 10
6.2 Traukos pedalas 10
6.3 Pavarų perjungimo / išjungimo svirtis. 11
6.4 Pjovimo aukščio reguliavimo svirtis ... 11
6.5 Avarinis mygtukas.... 11
6.6 Papildomas lizdas USB priedams..... 11
6.7 akustinės signalizacijos įtaisas ...... 11
6.8 Mygtukų skydelis 12
6.9 „Bluetooth“......15

7.1 Paruošiamieji darbai 15
7.2 Saugos kontrolè 16
7.3 Naudojimas nuokalnèse 17
7.4 Paleidimas.... 17
7.5 Darbas....18
7.6 Sustabdymas 19
7.7 Po naudojimo 19

1. EINAMOJI TECHNINE PRIEŽIURA......19

8.1 Bendra informacija 19
8.2 Akumuliatorius....20
8.3 Valymas....22
8.4 Sutepimas 23
8.5 Sutvirtinimo varžtai ir veržlės ...... 23

1. SPECIALIOJI TECHNINĚ PRIEŽIŘRA ..... 23

9.1 Saugumo patarimai 23
9.2 Pjovimo įtaisų blokas / pjovimo įtaisai 23
9.3 Priekinių / galinių ratų pakeitimas...... 24
9.4 Šviesos diodu lempų pakeitimas ..... 24

1. SANDÈLIAVIMAS....25
2. PERKÉLIMAS IR TRANSPORTAVIMAS....25
3. TECHNINÉ PRIEŽIŪRA IR REMONTAS ... 25
4. GARANTIJOS TAIKYMO SALYGOS......25
5. TECHNINĖS PRIEŽIŪROS LENTELĖ ..... 26
6. GEDIMŲ PAIEŠKA 27
7. PRIEDAI 30

16.1 Rinkinys mulčiavimui 30
16.2 Akumuliatoriaus jkroviklis (greitasis jkrovimas)....30
16.3 Galinio išmetimo apsaugos komplektas 30

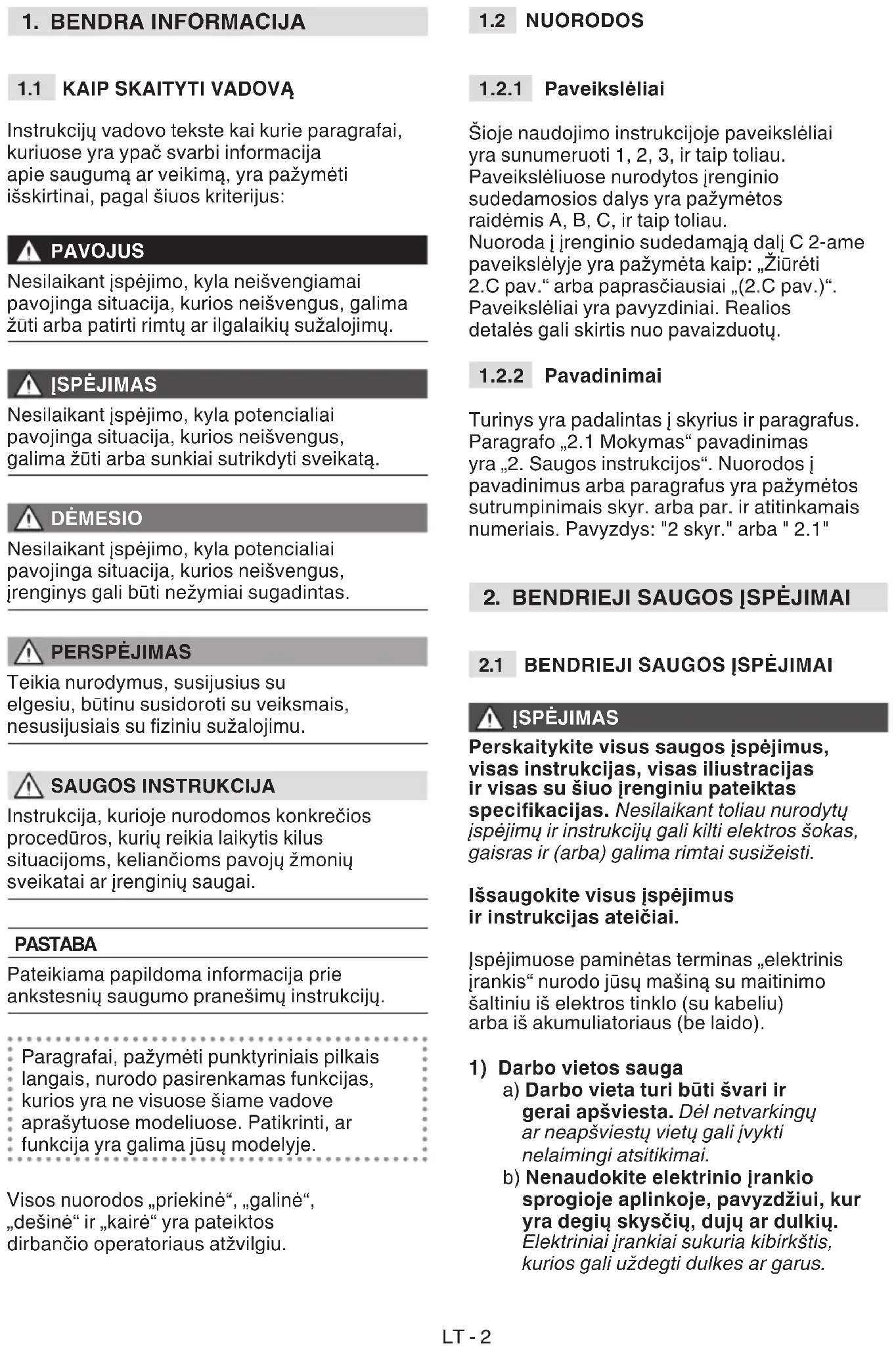

1. BENDRA INFORMACIJA

1.1 KAIP SKAITYTI VADOVA

Instrukcijų vadovo tekste kai kurie paragrafai, kuriuose yra ypač svarbi informacija apie saugumą ar veikimą, yra pažymėti išskirtinai, pagal šiuos kriterijus:

PAVOJUS

Nesilaikant įspėjimo, kyla neišvengiamai pavojinga situacija, kurios neišvengus, galima žūti arba patirti rimtų ar ilgalaikių sužalojimų.

ISPÈJIMAS

Nesilaikant įspėjimo, kyla potencialiai pavojinga situacija, kurios neišvengus, galima žūti arba sunkiai sutrikdyti sveikatą.

DÈMESIO

Nesilaikant įspėjimo, kyla potencialiai pavojinga situacija, kurios neišvengus, įrenginys gali būti nežymiai sugadintas.

! PERSPÈJIMAS

Teikia nurodymus, susijusius su elgesiu, būtinu susidoroti su veiksmais, nesusijusiais su fiziniu sužalojimu.

SAUGOS INSTRUKCIJA

Instrukcija, kurioje nurodomos konkrečios procedūros, kurių reikia laikytis kilus situacijoms, keliančioms pavojų žmonių sveikatai ar įrenginių saugai.

PASTABA

Pateikiama papildoma informacija prie ankstesnių saugumo pranešimų instrukcijų.

Paragrafai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje.

Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir „kairė“ yra pateiktos dirbančio operatoriaus atžvilgiu.

1.2 NUORODOS

1.2.1 Paveikslèliai

Šioje naudojimo instrukcijoje paveikslėliai yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio sudedamosios dalys yra pažymėtos raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamają dalį C 2-ame paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C pav.“ arba paprasčiausiai „(2.C pav.)“. Paveikslėliai yra pavyzdiniai. Realios detalės gali skirtis nuo pavaizduotų.

1.2.2 Pavadinimai

Turinys yra padalintas i skyrius ir paragrafus. Paragrafo „2.1 Mokymas“ pavadinimas yra „2. Saugos instrukcijos“. Nuorodos i pavadinimus arba paragrafus yra pažymėtos sutrumpinimais skyr. arba par. ir atitinkamais numeriais. Pavyzdys: "2 skyr." arba " 2.1"

2. BENDRIEJI SAUGOS ISPĖJIMAI

2.1 BENDRIEJI SAUGOS ISPĖJIMAI

!SPÈJIMAS

Perskaitykite visus saugos įspėjimus, visas instrukcijas, visas ilustracijas ir visas su šiuo įrenginiu pateiktas specifikacijas. Nesilaikant toliau nurodytų įspėjimų ir instrukcijų gali kilti elektros šokas, gaisras ir (arba) galima rimtai susižeisti.

Išsaugokite visus įspėjimus ir instrukcijas ateičiai.

Įspėjimuose paminėtas terminas „elektrinis įrankis“ nurodo jūsų mašiną su maitinimo šaltiniu iš elektros tinklo (su kabeliu) arba iš akumuliatoriaus (be laido).

1) Darbo vietos sauga

a) Darbo vieta turi būti švari ir gerai apšviesta. Dėl netvarkingų ar neapšviestų vietų gali įvykti nelaimingi atsitikimai.
b) Nenaudokite elektrinio įrankio sprogioje aplinkoje, pavyzdžiui, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar garus.

c) Naudojant įrenginį, vaikai ir pašaliniai asmenys turi laikytis atokiau. Dėl išsiblaškymo galima prarasti įrenginio kontrolę.

2) Elektros sauga

a) Akumuliatoriaus jkroviklio laido kištukas turi būti suderinamas su lizdu. Niekada nekeiskite kištuko. Nenaudokite adapterių su akumuliatoriaus jkroviklio laidu su jžeminimo jungtimi. Originalūs ir prie lizdo pritaikyti kištukai sumažina elektros smūgio rizika.

b) Vengti kūno kontaktų su jžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės, šaldytuvai. Elektros šoko rizika padidėja, jei kūnas yra jžemintas.

c) Saugokite elektrinius įrankius nuo lietaus ar drėgnos aplinkos. Į įrenginį patekęs vanduo padidina elektros smūgio rizika.

d) Norėdami ištraukti kištuką, niekada netraukite akumuliatoriaus įkroviklio kabelio. Laikykite akumuliatoriaus įkroviklio laidą atokiau nuo šilumos, alyvos, tirpiklių, aštrių daiktų, aštrių briaunų ar judančių dalių. Sugadintas arba susipynęs kabelis padidina elektros smūgio pavojų.

e) Nenaudokite laido netinkamai. Nenaudokite laido įrankiui nešti, traukti ar atjungti nuo lizdo. Laikykite laidą atokiau nuo šilumos, alyvos, aštrių briaunų ar judančių dalių. Sugadintas arba susipynęs kabelis padidina elektros smūgio pavojų.

f) Naudodami elektrinį įrankį lauke, naudokite ilgintuvą, kuris tinkamas naudoti lauke. Naudojant lauke tinkamą naudoti ilgintuvą, sumažėja elektros smūgio pavojus.

g) Jei negalima išvengti elektrinio įrankio naudojimo drėgnoje aplinkoje, naudokite kištukinį lizdą, apsaugotą įžeminimo nuotėkio jungikliu (RCD – liekamosios srovės įtaisas). Naudojant RCD sumažinamas elektros smūgio pavojus.

h) Akumuliatoriaus įkroviklį prijungti tik prie plokštelėje nurodytos elektros tinklo įtampos ir dažnio lizdų.

PAVOJUS

Drègmè ir elektra nesuderinama:

• Elektros laidų tvarkymas ir prijungimas turi būti atliekamas sausoje vietoje.
• Niekada neleisti susiliesti elektros lizdui ar kabeliui su drėgnu paviršiumi (bala ar drėgnas dirvožemis).
• Jei reikia, naudoti ilgintuvus su integruotais vandeniui nelaidžiais ir patvirtintais kištukais, prieinamus rinkoje.
• Prie pastato elektros tinklo prijungto jkrovimo lizdo paruošimą turi atlikti kvalifikuotas elektrikas, lizdas turi būti tinkamai apsaugotas diferencialu (RCD – liekamosios srovės įtaisu), kurio išleidimo srovė atitinka galiojančius teisės aktus.
• Netinkama jungtis gali sukelti trumpą sujungimą, rimtai sužeisti, taip pat mirtinai.

- Kad būtų išvengta elektros srovės tiekimo pertrūkių įkrovimo metu:

• patikrinti, ar bendras elektros sistemos pajėgumas yra pakankamas.
• prijungti jrenginį prie elektros lizdo su pakankama srovės galia.
• vengti tuo pačiu metu naudoti kitą didelės absorbcijos elektros įrangą.

3) Asmeninè sauga

a) Būti atidiems, tikrinti, kas yra daroma, naudotis sveika nuovoka naudojant elektrinį įrenginį. Nenaudokite elektrinio įrankio pavargę ar apsvaigę nuo narkotikų, alkoholio ar vaistų. Neatidus darbas su įrenginiu gali sukelti rimtų sužalojimų.
b) Naudokite asmens apsaugos priemones. Visada dévěti apsauginius akinius. Asmens apsaugos priemonių, tokių kaip kaukės nuo dulkių, neslidūs apsauginiai batai, šalmai arba ausinės klausai apsaugoti, naudojimas sumažina sužalojimus.
c) Venkite netyčinio paleidimo. Prieš jjungdami, imdami ar nešdami elektrinj įrankį įsitikinkite, kad jungiklis yra „OFF“ padėtyje. Elektrinio įrankio perkėlimas ranka ant jungiklio ar jo prijungimas prie lizdo, kai jungiklis yra „ON“ padėtyje, sukelia nelaimingus atsitikimus.
d) Prieš ijungdami elektrinj įrankį, išimkite visus raktus ar reguliavimus įrankius. Raktas ar įrankis, susilietęs su besisukančia mašinos detale, gali sužeisti asmenį.

e) Nesilenkti. Visada išlaikyti tinkamą atramą ir pusiausvyrą. Tai leidžia geriau valdyti elektrinį įrankį netikėtose situacijose.

f) Tinkamai apsirengti. Nedėvėti laisvų drabužių ar papuošalų. Plaukus ir drabužius laikykite atokiau nuo judančių dalių. Laisvus drabužius, juvelyrinius dirbinius ar ilgus plaukus gali įtraukti judančios dalys.

g) Jei yra jrenginių, kuriuos reikia prijungti prie sistemų dulkėms pašalinti ir surinkti, įsitikinkite, kad jie yra tinkamai prijungti ir naudojami. Šių prietaisų naudojimas gali sumažinti su dulkėmis susijusią riziką.

h) Nors ir įgijote žinių naudojantis mašina, neatsipalaiduokite ir paisykite elektrinio įrankio saugos principų. Neatsargus veiksmas gali sukelti rimtų sužalojimų vos per sekundę.

4) Elektrinio įrankio naudojimas ir apsauga

a) Neperkraukite elektrinio įrankio. Naudokite darbui tinkantį elektrinį įrankį. Tinkamas elektrinis įrankis atliks darbą geriau ir saugiau tokiu greičiu, kuriam jis buvo sukurtas.

b) Nenaudoti elektros prietaiso, jeigu jungiklis negali jo paleisti arba sustabdyti. Elektros prietaisas, kurio negalima paleisti jungikliu, yra pavojingas ir turi būti taisomas.

c) Nenaudoti jrenginio, jei raktinis komutatorius negali jo normaliai paleisti ar sustabdyti. Irenginys, kurio negalima valdyti raktiniu komutatoriumi, yra pavojingas ir turi būti suremontuotas aptarnavimo centre.

d) Prieš atlikdami bet kokius pakeitimus, keisdami priedus arba prieš elektrinio įrankio saugojimą, išimkite paleidimo raktą. Šios prevencinės saugos priemonės sumažina atsitiktinio elektrinio įrenginio paleidimo riziką.

e) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje ir neleiskite žmonėms, kurie nėra susipažinę su pačiu įrankiu ir šiomis instrukcijomis, naudotis įrenginiu. Elektriniai įrankiai yra pavojingi nepatyrusių vartotojų rankose.

f) Rūpinkitės elektrinių įrankių ir priedų priežiūra. Patikrinkite, ar judančios dalys yra suderintos ir gali laisvai judėti, ar nėra sugadintų dalių ir jokių kitų sąlygų, galinčių turėti įtakos

elektros įrankio veikimui. Pažeidus elektrinį įrankį prieš jį naudojant reikia pataisyti. Daug nelaimingų atsitikimų kyla dėl netinkamos priežiūros.

g) Išlaikyti pjovimo elementus aštrius ir švarius. Dėl tinkamos pjovimo dalių priežiūros, kai išlaikomi su aštriomis pjovimo briaunomis, jie mažiau kliūna ir yra lengviau valdomi.

h) Naudoti jrenginj ir atitinkamus priedus pagal pateiktas instrukcijas, atsižvelgiant į darbo sąlygas ir atliekamo darbo pobūdį. Naudojant jrenginj kitoms nei numatytoms operacijoms, gali kilti pavojingų situacijų.

i) Laikyti rankenas ir visus sukibimo paviršius sausus, švarius ir be alyvos bei tepalų pėdsakų. Slidžios rankenos ir slidūs sukibimo paviršiai neleidžia saugiai valdyti įrankio nenumatytose situacijose.

5) Akumuliatoriumi varomų įrenginių naudojimas ir atsargumo priemonės

a) Norėdami įkrauti akumuliatorius, naudokite tik gamintojo rekomenduojamą akumuliatoriaus įkroviklj. Įkroviklis, tinkantis vieno tipo akumuliatoriams, gali sukelti gaisro, elektros šoko, perkaitimo ar korozinio akumuliatoriaus skysčio nutekėjimo pavojų, jei naudojamas su kītu akumuliatorių tipu.

b) Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Bet kokio kito akumuliatoriaus tipo naudojimas gali sukelti sužalojimų ir gaisro pavojų.

c) Kai akumuliatoriai nenaudojami, laikykite atokiau nuo kitų metalinių daiktų, tokių kaip kabės, monetos, raktai, vinys, varžtai ar kiti maži metaliniai daiktai, kurie gali sukelti kontaktų trumpąjį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąlygoti dūmus arba liepsną.

d) Akumuliatorius gali prarasti šiek tiek skysčio, jei yra prastos būklės. Venkite sąlyčio su skysčiu. Atsitiktinai patekus, nuplaukite vandeniu. Jei skystis pateko į akis, kreipkitės į gydytoją. Skystis, ištekėjęs iš akumuliatoriaus, gali sukelti odos sudirginimą ar nudegimus.

e) Nenaudokite pažeisto ar pakeisto akumuliatoriaus ar įrankio. Pažeisti arba modifikuoti akumuliatoriai gali veikti nenuspėjamai, dėl to gali kilti gaisras, sprogimas ar sužeidimų rizika.

f) Saugokite akumuliatorius ar įrankį nuo ugnies ar per didelės temperatūros. Ugnies arba temperatūros, didesnės nei 130 °C, poveikis gali sukelti sprogimą.

g) Laikytis visų įkrovimo instrukcijų ir nekrauti akumuliatorių už pakuotės ar įrenginio instrukcijose nurodyto temperatūros intervalo ribų. Netinkamas įkrovimas ar įkrovimas už nurodyto diapazono ribų gali sugadinti akumuliatorius ir padidinti gaisro pavojų.

h) Nejkrauti akumuliatorių vietose, kur yra garų, degių medžiagų ar per daug drėgnose patalpose. Jei nėra galimybės išvengti drėgnoje aplinkoje, naudoti elektros lizdą, apsaugotą diferencialo jungikliu (RCD - liekamosios srovės įtaisu), siekiant sumažinti elektros smūgio pavojų.

i) Negalima laikyti akumuliatoriaus ikroviklio laido vaikams pasiekiamoje vietoje.

6) Techniné priežiūra

a) Elektrinį įrankį turi remontuoti kvalifikuotas personalas ir naudoti tik originalias atsargines dalis. Taip bus galima užtikrinti elektrinio įrenginio saugumą.
b) Akumuliatorių neremontuokite.

Remonto darbus turi atlikti gamintojas arba specializuotas technínės priežiūros centras.

3. VEJAPJOVĖS SU SĖDINČIU VAIRUOTOJU SAUGOS ĮSPĖJIMAI

3.1 APMOKYMAS

• Susipažinti su jrenginio valdymo jtaisais ir su tinkamu jo naudojimu. Išmokti skubiai sustabdyti jrenginj.
• Niekada neleisti, kad jrenginiu naudotusi vaikai arba asmenys, kurie nėra kaip reikiant susipažinę su instrukcijomis. Vietiniai įstatymai gali riboti mašinos naudojimo amžių.
• Nevežti vaikų arba kitų keleiviu.
• Prisiminti, kad operatorius ar jrenginio naudotojas yra atsakingas už nelaimingus atsitikimus bei žalą, padarytą kitiems asmenims arba jų turtui. Naudotojas privalo jvertinti galimą riziką, susijusią su vietove, kurioje dirba, ir imtis visų būtinų atsargumo priemonių, užtikrinančių jo paties ir kitų

asmenų saugumą, ypač dirbant šlaituose, šiurkščioje, slidžioje ar nestabilioje dirvoje.

- Vadovas yra neatsiejama jrenginio dalis, todėl juo būtina vadovautis visais atvejais, kai jrenginys laikinai ar visam laikui perduodamas naudoti.

3.2 PARUOŠIAMIEJI DARBAI

Asmeninės apsaugos priemonės (AAP)

• Dévěti tinkamą aprangą, avěti darbinę avalynę neslidžiais padais ir dévěti ilgas kelnes. Nepaleisti įrenginio basomis kojomis ar avint atvirą avalynę. Naudoti klausos apsaugos priemones.
• Klausos apsaugos priemonių naudojimas gali sumažinti gebėjimą išgirsti galimus įspėjimus (šauksmus arba garsinius signalinius įtaisus). Atkreipti ypatingą dėmesį į tai, kas vyksta aplink darbo teritorijoje.
• Nedėvėti šalikų, marškinių, grandinėlių, apyrankių, rūbų su besiplaikstančiomis detalėmis, raišteliais ar kaklaraiščiais bei kitų kabančių ar plačių aksesuarų, kurie galėtu įsipainioti i įrenginį ar į darbo vietoje esančius daiktus ir medžiagas.
• Surišti ilgus plaukus.

Darbo teritorija / Irenginys

Kruopščiai apžiūrėti visą darbo lauką ir pašalinti viską, ką įrenginys galėtų nusviesti arba kas galėtų sugadinti jo pjovimo įtaisą / besisukančias detales (akmenis, šakas, vielą, kaulus ir t.t.).

3.3 EKSPLOATAVIMO METU

Darbinè zona

• Nenaudokite mašinos sprogimo rizikos zonose, ten kur yra degių skysčių, dujų ar dulkių. Dėl elektros kontaktų ir mechaninės trinties gali susidaryti kibirkštys, kurios gali uždegti dulkes ar garus.
• Dirbti tik dienos šviesoje arba prie gero dirbtinio apšvietimo ir gero matomumo sąlygomis.
• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrėtų kitas suaugęs asmuo.
• Nedirbti ant šlapios vejos, lyjant lietui ar artinantis audrai, ypač kai yra žaibavimo tikimybė.

• Atkreipti ypatingą dèmesį į žemės paviršiaus nelygumus (kalnelius, griovius), šlaitus, nematomus pavojus bei galimas kliūtis, kurie galėtų riboti matomumą.

• Atkreipti ypatingą dėmesį dirbant netoli daubų, griovių arba pylimų. Įrenginys gali apvirsti, jei ratas peržengia šlaito kraštą arba jei šlaito kraštas ima byrėti.

• Būti atsargiems dirbant šlaituose, kur reikalingas ypatingas dėmesys, tokiu būdu bus išvengta apvirtimų arba įrenginio kontrolės praradimo rizikos. Pagrindinės kontrolės praradimo priežastys:
• Nepakankamas ratų sukibimas.
  • Per didelis greitis.
  • Staigūs krypties pakeitimai.
  • Netinkamas stabdymas.
• Irenginys neadekvatus darbui.
• Žinių trūkumas apie poveikį, susijusį su dirvos sąlygomis, ypač dirbant šlaituose.
• Irenginio, kaip velkančiosios transporto priemonės, naudojimas.
• Atkreipti dėmesį į eismą, kai įrenginys yra naudojamas šalia kelio.

PERSPÈJIMAS

Vadove aprašyti jrenginiai nėra skirti naudoti kaip velkančiosios transporto priemonės.

Elgesys

• Vairavimo ir darbo metu neišsiblaškyti ir išlaikyti reikiamą dėmesį.
• Būti ypatingai atidiems apsisukant ar važiuojant atbuline eiga. Prieš apsisukant ir apsisukimo metu žiūrėti sau už nugaros, tokiu būdu jsitikinant, jog néra kliūčių.
• Atkreipti ypatingą dėmesį, kai naudojami surinkimo maišai ir priedai, kurie gali turėti įtakos įrenginio stabilumui, ypač dirbant nuokalnėse.
• Rankas ir pėdas visada laikyti atokiau nuo pjovimo įtaiso, tiek įrenginio paleidimo, tiek jo naudojimo metu.
• Rankas ir pėdas laikyti atokiau nuo sėdynės atramos. Kyla sutraiškymo traumų rizika.

ISPÈJIMAS

Pjovimo elementas toliau sukasi keletą sekundžių po jo atjungimo arba po variklio išjungimo.

ISPÈJIMAS

Atkreipti dėmesį i pjovimo įtaisų bloką su keliais pjovimo įtaisais, nes besisukantis pjovimo įtaisas gali sąlygoti kitų pjovimo įtaisų sukimąsi.

SAUGOS INSTRUKCIJA

Gedimų arba nelaimingų atsitikimų darbo metu atveju, nedelsiant išjungti variklj ir patraukti įrenginį taip, kad nebūtų padaryta dar didesnė žala; nelaimingų atsitikimų, susijusių su asmens ar trečiosios šalies sužalojimais atveju, nedelsiant atlikti tinkamiausius pirmosios pagalbos veiksmus ir kreiptis į sveikatos priežiūros įstaigą tolesniam gydymui. Kruopščiai pašalinti galimas sankaupas, kurios galėtų padaryti žalos arba sužaloti asmenis ar be priežiūros paliktus gyvūnus.

Naudojimo apribojimai

• Niekada nenaudoti jrenginio su pažeista, trūkstama ar netinkamai išdėstyta apsauga (surinkimo maišas, galinio išmetimo apsauga)
• Nenaudoti jrenginio, jei priedai / jrankiai néra jdiegti tam numatytose vietose.
• Neišjunginėti, nekeisti, negadinti ar nenuiminėti esamų apsauginių sistemų / mikrojungiklių.
• Saugoti jrenginj nuo pernelyg didelių apkrovų ir nenaudoti nepritaikyto jrenginio sunkių darbų atlikimui; tinkamo jrenginio naudojimas sumažina riziką ir pagerina darbo kokybę.
• Irenginys nėra patvirtintas naudojimui viešuose keliuose. Jo naudojimas (pagal Kelių transporto kodeksą) turi būti vykdomas išskirtinai privačiose teritorijose, uždarose nuo eismo.

TECHNINÉ PRIEŽIŪRA, SANDĖLIAVIMAS

Periodiška techninė priežiūra ir taisyklingas sandėliavimas padeda išlaikyti įrenginio saugumą ir jo veiksmingumo lygį.

Techninė priežiūra

• Niekada nenaudoti jrenginio su susidėvėjusiomis arba susigadinusiomis dalimis. Pažeistos ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos.
• Irenginio reguliavimo operaciju metu, atkreipti dėmesį, kad pirštai nepatektų tarp judančio pjovimo įtaiso ir stacionarių irenginio dalių.
• lrenginj turi remontuoti kvalifikuoti darbuotojai, naudojantys tik originalias atsargines dalis. Taip bus galima užtikrinti jrenginio saugumą.
• Akumuliatorių neremontuokite. Remonto darbus turi atlikti gamintojas arba specializuotas techninės priežiūros centras.

SAUGOS INSTRUKCIJA

Šioje instrukcijoje nurodytas triukšmo ir vibraciju lygis yra šio jrenginio maksimalios naudojimo vertės. Išbalansuoto pjovimo naudojimas, pernelyg didelis eigos greitis, techninės priežiūros stoka daro didelę įtaką triukšmo emisijai ir vibracijoms. Dėl šios priežasties būtina imtis prevencinių priemonių, kurios padėtu pašalinti galimus nuostolius, atsirandančius dėl per didelio triukšmo ir dėl vibraciju; reikia pasirūpinti jrenginio technine priežiūra, dévėti apsaugines ausines, darbo metu daryti pertraukas.

Sandèliavimas

Norint sumažinti gaisro riziką, nepalikti konteinerių su surinktomis atliekomis uždaroje patalpoje.

3.5 APLINKOS APSAUGA

Naudojant jrenginį, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai.

• Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai, šalinimu; šios atliekos neturi būti metamos į šiukšlių dėžę, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.
• Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas.
• Irenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis i specializuotą atlieku surinkimo punktą.

Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos Direktyvos 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais teisės aktais nuostatas, nebeeksploatuojami elektriniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jei elektros įranga yra šalinama sąvartyne ar dirvoje, kenksmingos medžiagos gali patekti į požeminį vandenį ir patekti į maisto grandinę. Taip bus pakenkta jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio šalinimą kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio pardavėją.

Li-ion

Eksploatavimo laikotarpio pabaigoje būtina tinkamai šalinti akumuliatorius ir taip rūpintis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios kelia pavojų jums ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas.

Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.

4. PAŽINTIS SU İRENGINIU

4.1 MAŠINOS APRAŠYMAS IR NUMATYTASIS NAUDOJIMAS

Šis įrenginys yra vejapjovė su sėdinčiu operatoriumi.

lrenginyje yra elektros varikliai, kurie suka pjovimo įtaisą, ir elektros variklis, kuris valdo trauką. lrenginyje jrengta galinė pavara.

Operatorius gali vairuoti jrenginj ir jjungti pagrindinius valdymo jtaisus išlikdamas atsisėdęs vairuotojo vietoje.

Irenginyje sumontuoti apsaugos įtaisai numato variklio ir pjovimo įtaiso sustojimą per kelias sekundes (7.2.2 par.).

4.1.1 Numatyta naudojimo paskirtis

Šis jrenginys buvo suprojektuotas ir pagamintas žolės pjovimui, ypač:

1. pjauti žolę ir surinkti ją i surinkimo maišą;
2. pjauti žolę ir išpilti ją ant žemės iš galinės pusės (jei numatyta);
3. pjauti žolę, ją susmulkinti ir paskleisti ant dirvos paviršiaus (mulčiavimo funkcija, jei numatyta).

Specialių priedų naudojimas, kuriuos Gamintojas numatė kaip originalią tiekiamą įrangą arba kaip atskirai įsigyjamus priedus, suteikia galimybę atlikti šį darbą skirtingais darbo režimais, kurie yra aprašyti šiame instrukcijų vadove arba atskirų priedų instrukcijų vadovuose.

Be to, papildomų priedų pritaikymo galimybė (jei numatyta Gamintojo) gali praplėsti naudojimo paskirtį papildomomis funkcijomis, atsižvelgiant į apribojimus, nurodytus pačių priedų instrukcijų vadovuose.

4.1.2 Netinkamas naudojimas

Bet koks kitas naudojimas, kitoks nei nurodyta aukščiau, gali būti pavojingas ir sukelti žalą asmenims ir (arba) daiktams. Netinkamu naudojimu laikoma (kaip, pavyzdžiui, tačiau ne tik):

• vežti ant jrenginio kitus asmenis, vaikus arba gyvūnus, kurie galėtų nukristi ir sunkiai susižeisti arba trukdyti saugiam vairavimui;
• stumti krovinius;
• naudoti jrenginj važiavimui ant nestabilios, slidžios, apledėjusios, akmeningos ar nelygios žemės, balų ar pelkėtų vietų, kuriose nejmanoma nustatyti dirvožemio struktūros;
• paleisti pjovimo įtaisą nežolėtose vietose;
• naudoti jrenginj lapų ar šiukšlių surinkimui;
• naudoti kitokią nei nurodyta akumuliatoriaus konfigūraciją (žr. techninių duomenų skyrių).

! PERSPÉJIMAS

Netinkamas mašinos naudojimas iš karto nutraukia garantiją ir atleidžia Gamintoją nuo bet kokios atsakomybės. Vartotojas tampa atsakingu už bet kokios žalos sau ar trečiajai šaliai padengimą.

4.1.3 Naudotojo tipas

Ši mašina skirta naudoti vartotojams, t. y. neprofesionaliems naudotojams. Skirta mégėjiškam naudojimui ir turi būti naudojama tik vieno operatoriaus.

4.2 SAUGOS ŽENKLŲ SISTEMA

Ant jrenginio yra pavaizduoti jvairūs simboliai (2 pav.). Jų paskirtis yra priminti operatoriui, kaip jis turi elgtis, kad jrenginys būtų naudojamas atsargiai ir saugiai. Simbolių reikšmės:

DÉMESIO

Prieš naudojantis jrenginiu perskaityti instrukcijas.

DÈMESIO

Prieš atliekant bet kokias priežiūros ar remonto operacijas, ištraukti raktą ir skaityti instrukcijas.

DAIKTŲ IŠMETIMO PAVO- JUS

Negalima dirbti, jeigu néra sumontuotas galinio išmetimo apsaugos įtaisas arba surinkimo maišas.

DAIKTŲ IŠMETIMO PAVO- JUS

Darbo metu žmonės turi laikytis už darbo zonos ribų.

IRENGINIO APSIVERTIMO PAVOJUS

Nenaudoti šio jrenginio, jei nuolydis didesnis nei 10°.

SUTRAIŠKYMO TRAUMŲ PAVOJUS

Užtikrinti, kad vaikai yra sau-giu atstumu nuo jrenginio, kai variklis veikia.

PJÜVIŲ PAVOJUS

Pjovimo įtaisai veikia. Nekišti rankų ar kojų į pjovimo įtaiso vidų.

SAUGOS INSTRUKCIJA

Pažeistos arba nejskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotajame techninės priežiūros centre.

4.3 IDENTIFIKACINĖ ETIKETĖ

Identifikacinėje etiketėje pateikiama tokia informacija (1 pav.):

1. Garso galios lygis.
2. Atitikties ženklas.
3. Pagaminimo metai.
4. Irenginio tipas.
5. Serijos numeris.
6. Gamintojo adresas ir pavadinimas.
7. Gaminio kodas.
8. Maksimalus variklio darbo greitis.
9. Svoris, kg.
10. Elektros jrenginių apsaugos laipsnis.
11. Vardinè galia.
12. Akumuliatoriaus talpa.

Perrašyti jrenginio identifikacinius duomenis atitinkamuose etiketės, esančios viršelio užpakalinėje pusėje, laukuose.

SAUGOS INSTRUKCIJA

Kaskart kreipiantis į įgaliotajį techninės priežiūros centrą, naudoti identifikacinius duomenis, pateiktus identifikacinėje gaminio etiketėje.

PASTABA

Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

4.4 PAGRINDINÉS SUDEDAMOSIOS DALYS

Irenginys susideda iš tokių pagrindinių sudedamųjų dalių, kurios atlieka šias funkcijas (1 pav.):

A. Pjovimo įtaisų blokas: tai blokas, susidedantis iš gaubto, kuris dengia besisukančius pjovimo įtaisus, bei patys pjovimo įtaisai.
B. Pjovimo įtaisai: tai elementai, skirti žolės pjovimui; jų kraštuose esantys sparneliai padeda nukreipti nupjautą žolę išmetimo kanalo link.
C. Išmetimo kanalas: yra jungiamasis elementas tarp pjovimo įtaiso bloko ir surinkimo maišo.
D. Surinkimo maišas: be funkcijos surinkti nupjautą žolę, taip pat yra saugos elementas, užkertantis kelią bet kokiems pjovimo įtaiso surinktiems objektams būti išmestiems toli nuo įrenginio.
E. Galinio išmetimo apsaugos įtaisas (galimas užsakius): sumontuotas vietoje surinkimo maišo, apsaugo pjovimo įtaisų surinktus daiktus nuo išmetimo toli nuo įrenginio.
F. Vairuotojo sėdynė: tai operatoriaus darbo vieta, ji yra aprūpinta jutikliu, kuris aptinka duomenis, reikalingus saugos įtaisų įsijungimui.
G. Ašmenų varikliai: leidžia judėti pjovimo įtaisams.
H. Transmisijos variklis: užtikrina ratų judėjimą.
I. Akumuliatoriai: tiekia energiją varikliams ir visoms jrenginio elektrinėms sudedamosioms dalims.
J. Vairas: valdo priekinių ratų pasukimus.
K. Mygtukų skydelis: sąsaja, kurioje sutelktos pagrindinės įrenginio naudojimo komandos.

5. SURINKIMAS

JSPÈJIMAS

Būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Nenaudoti įrenginio, kol nėra baigti darbai, aprašyti skyriuje „SURINKIMAS“.

Sandėliavimo ir transportavimo sumetimais, kai kurios įrenginio sudėtinės dalys nėra surinktos tiesiogiai gamykloje, todėl jos turi būti sumontuotos nuėmus pakuotę bei laikantis šių nurodymų.

Išpakavimas ir baigiamieji surinkimo darbai turi būti atliekami ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, visada naudojant tinkamus įrankius

5.1 SURINKIMUI SKIRTOS SUDEDAMOSIOS DALYS

Pakuotėje yra surinkimui skirtos sudedamosios dalys, išvardintos šioje lentelėje:

	Aprašymas
1 Vairas ir montavimosudedamosios dalys
2 Vairuotojo sėdynė
3 Aku muliatoriaus įkroviklis
4 Maišas su montavimojranga ir instrukcijomis
5 Maišas su:- naudojimo instrukcijomis ir dokumentais- sėdynės surinkimo varžtai- 2 užvedimo raktai
6 Mobiliojo telefono laikiklio rinkinys (jei numatyta).

5.1.1 Išpakavimas

1. Atsargiai išardyti pakuotę stengiantis nepamesti sudedamųjų detalių.
2. Peržiūrėti dėžėje esančius dokumentus, taip pat šią instrukciją.
3. Ištraukti iš dėžės visas nesumontuotas sudedamąsias dalis.
4. Išimti jrenginj iš pakuotės laikantis šių atsargumo priemonių:

5. pakelti maksimaliu aukščiu pjovimo įtaisų bloką ( 6.4 par.), tokiu būdu bus išvengta jo pažeidimų nukeliant įrenginį nuo padėklo pagrindo;

6. perkelti galinės pavaros atblokavimo svirtį į atblokavimo padėtį (6.3 par.);

7. nukelti jrenginj nuo padèklo pagrindo.

5.2 VAIRO MONTAVIMAS

Irengini pastatyti tiesiai ir sulygiuoti priekinius ratus. Tada:

Tik „I“ tipo vairui

1. Uždėkite laikiklj (3.B pav.) ant vairo veleno (3.A pav.).
2. Istatykite stebulę (3.C pav.) ant vairo atramos (3.B pav.), użtikrindami, kad kaištis (3.G pav.) būtų tinkamai jstatytas į stebulės vietą (3.C pav.).
3. Sumontuokite vairą (3.D pav.) ant stebulės (3.C pav.) taip, kad stipinai būtų nukreipti j sėdynę.
4. Pritvirtinkite vairą (3.D+C pav.) prie laikiklio (3.B pav.) naudodami pridedamus varžtus (3.E pav.) nurodyta tvarka.
5. Uždėkite vairo dangtį (3.F pav.), jį užfiksuodami savo vietoje.

Tik „II“ tipo vairui

1. Istatykite stebulę (3.B pav.) ant vairo veleno (3.A pav.), użtikrindami, kad kaištis (3.C pav.) būtu tinkamai jstatytas i stebulės lizdą.
2. Sumontuokite vairą (3.D pav.) ant stebulės (3.B pav.) taip, kad stipinai būtų nukreipti i sėdynę.
3. Pritvirtinkite vairą (3.D+C pav.) ant laikiklio (3.A pav.) naudodami pridedamus varžtus (3.E pav.) nurodyta tvarka.
4. Sumontuokite mobiliojo telefono laikiklj (3.F pav.) ir jsitikinkite, kad jis tinkamai jstatytas j savo vietą ant vairo (4.F, D pav.).
5. Sumontuokite mobiliojo telefono laikiklio dangtelj (3.G pav.) ir įsitikinkite, kad jis tinkamai įstatytas į savo vietą ant mobiliojo telefono laikiklio (4.G, F pav.).

5.3 SÉDYNÉS MONTAVIMAS

Sėdynę (5.A pav.) pritvirtinkite prie plokštės (5.B pav.) naudodami varžtus (5.C pav.) ir komplekte esančią komplekte esančią įrangą (5.E pav.) nurodyta tvarka.

5.4 SURINKIMO MAIŠO MONTAVIMAS

1. Ant rémo (8.B pav.) uždėkite surinkimo maišo audinį (8.A pav.) ir pritvirtinkite jį perimetro tvirtinimo detalėmis (8.D pav.).
2. Pritvirtinkite dangtį (8.C pav.) prie rėmo (8.B pav.) naudodami komplekte esančią įrangą nurodytu kiekiu ir nurodytose vietose.
3. Pritvirtinkite audinį (8.A pav.) prie dangčio (8.C pav.) pridėtais žiedais (8.E pav.) nurodytu kiekiu ir nurodytose padėtyse.

6. VALDYMO |TAISAI

6.1 RAKTINIS KOMUTATORIUS

Šis raktinis komutatorius veikia kaip bendras jungiklis, jjungiantis arba išjungiantis jrenginio paleidimo grandinę. Raktinis komutatorius (6.A pav.) turi 2 padėtis:

1. Raktas išjungtas. Maitinimo grandinė išjungiama ir jrenginys išsijungia. Nė viena funkcija negali būti aktyvinta
2. Raktas įstatytas visiškai. Įrenginys paruoštas paleidimui.

6.2 TRAUKOS PEDALAS

Traukos pedalas (6.F pav.) aktyvinta ratų trakciją ir reguliuoja įrenginio greitį tiek važiuojant į priekį, tiek ir atgal.

1. Priekinė eiga: paspaudžiant pedalą pirmyn, jrenginys juda i priekj. Didinant slėgį pedalui , palaipsniui didinamas jrenginio greitis.

1. Atbulinė eiga: paspaudus pedalą atgal, įrenginys juda atgal. Mažinant slėgį pedalui , palaipsniui mažinamas įrenginio greitis.
2. Rankinis stabdys: kai paleidžiamas pedalas, automatiškai jjungiamas darbinis stabdys, kuris lėtina ir sustabdo įrenginį, užkirsdamas kelią bet kokiam judėjimui tol, kol traukos pedalas dar kartą bus paspaustas.

PASTABA

Trauka išsijungia, kai operatorius palieka sėdynę.

6.3 PAVARU PERJUNGIMO / IŠJUNGIMO SVIRTIS

Pavarų perjungimo / išjungimo svirtis (6.H pav.) leidžia rankiniu būdu perkelti jrenginį, jo nejjungus.

Šis valdiklis turi dvi padėtis:

1. Įvesta pavarų dėžė: perkelkite svirtį (6.H pav.) į horizontalią padėtį (A). Įrenginys gali būti perkeliamas įprastai paleidžiant.

2. Transmisija atjungta: perkelkite svirtj (6.H pav.) žemyn (B). Irenginys gali būti perkeliamas rankiniu būdu, nepaleidžiant variklio.

ISPÉJIMAS

Rankiniu būdu perkelti jrenginj tik lygiu paviršiumi.

SAUGOS INSTRUKCIJA

ljungimo / išjungimo svirtis niekada neturi būti tarpinėje padėtyje. Tokia sąlyga perkaitina ir žaloja transmisija.

6.4 PJOVIMO AUKŠČIO REGULIAVIMO SVIRTIS

Naudojant šią svirtį (6.G pav.) yra vykdomas pakėlimas ir nuleidimas pjovimo įtaisų bloko, kuris gali būti išdėstytas 6 skirtingais pjovimo aukščiais tarp 3 ir 8 cm.

Norėdami pakeisti vieną padėtį į kitą, pastumkite svirtį į šoną ir įstatykite ją į vieną iš stabdymo įpjovų.

6.5 AVARINIS MYGTUKAS

Avarinis mygtukas (6.B pav.) leidžia nedelsiant sustabdyti jrenginį avarijos atveju.

Mygtukas yra dviejų padėčių:

1. Ijungta: paspaudus avarinį mygtuką sustabdomi pjovimo ir pavaros valdymo įtaisų varikliai.

1. Išjungta: pasukite avarinį mygtuką pagal laikrodžio rodyklę, kad jį išjungtumėte ir atkurtumėte visas funkcijas. Norėdami paleisti įrenginį, pakartokite paleidimo procedūrą (7.4 par.).

PASTABA

Irenginio negalima paleisti, jei avarinis mygtukas jjungtas.

! PERSPÈJIMAS

Avarinis mygtukas niekada neturėtų būti naudojamas kaip įprastas įrenginio sustabdymo būdas.

6.6 PAPILDOMAS LIZDAS USB PRIEDAMS

Šiuo lizdu (6.1 pav.) galima jkrauti USB jrenginius. Jo funkcija yra tik jkrauti. Lizdas neturi ryšio su prijungtu USB jrenginiu funkcijos.

Kištukiniame lizde jtampa yra tik tuomet, kai raktas (6.A pav.) yra visiškai jstatytas.

Nejkraukite prie USB lizdo prijungto priedo lietingomis, drėgnomis ar aukštos temperatūros sąlygomis, kai jį tiesiogiai veikia saulės spinduliai. Naudojimas tokiomis sąlygomis panaikina garantiją ir atleidžia gamintoją nuo bet kokios atsakomybės iškilus problemų.

Neatidarykite USB lizdo dangtelio lyjant lietui arba dulkétose vietose.

Gamintojas neprisiima jokios atsakomybės už prie USB lizdo prijungto priedo sugadinimą ar duomenų praradimą jo naudojimo metu.

6.7 AKUSTINĖS SIGNALIZACIJOS ITAISAS

- Dvigubo garso signalo skleidimas rodo, kad nėra surinkimo maišo. Patikrinkite, ar yra surinkimo maišas, ar jis tinkamai sumontuotas, ar yra galinio išmetimo apsaugos rinkinys (žr. 16.3 par.).

• Nepertraukiamas garsinis signalas rodo, kad surinkimo maišas yra pilnas. Ištuštinkite jį (žr. 7.5.4 par.).
• Viengubo garso signalo skleidimas rodo, kad negalimas pjovimas atbuline eiga. Žr. piktogramą 7.C pav.
• Pertraukiamo ir pasikartojančio signalo skleidimas rodo, kad nėra sėdinčio operatoriaus su įstatytu raktu.
• Trigubo akustinio signalo skleidimas rodo, kad leidimo jjungti pjovimo jtaisus nėra. Patikrinkite, ar i jrenginį įstatyti bent 3 akumuliatoriai.

6.8 MYGTUKU SKYDELIS

Atsižvelgiant į modelį, jūsų įrenginyje gali būti sumontuotas vienas iš toliau aprašytų (6.C pav., 6.D pav.) mygtukų skydelių:

6.8.1 Mygtukų skydelis („I“ tipo) 7 pav.

Irenginio paleidimo mygtukas Iki galo jstačius raktą (6.A pav.), šis mygtukas (7.A pav.) jjungia irenginį ir visas funkcijas. Ijungimą signalizuoja garsinis signalas.

PASTABA

Jei įvykdytos visos saugos sąlygos, užsidega piktograma „READY“ (7.K pav.) ir įrenginį galima naudoti (žr. 7.4 par.).

Pjovimo įtaisų įjungimo ir (arba) išjungimo mygtukas

Paspaudus mygtuką 7.B pav. pjovimo įtaisai jjungiami ir (arba) išjungiami.

• ljungus pjovimo įtaisus, jie pradeda veikti po kelių sekundžių.
• Išjungus pjovimo įtaisus, tuo pat metu yra aktyvinamas stabdys, kuris sustabdo sukimąsi per kelias sekundes.

PASTABA

Jei pjovimo įtaisai yra jungiami nesilaikant numatytų saugumo sąlygų, įrenginys užgęsta arba negali būti paleidžiamas (žiūrėti 7.2.2 par.).

Pjovimo atbuline eiga patvirtinimo mygtukas

Paspaudus ir laikant nuspaustą mygtuką 7.C pav. leidžiama pjauti atbuline eiga. Norėdami atlikti pjovimą atbuline eiga, jjunkite pjovimo įtaisus ir tuo pat metu laikykite nuspaudę mygtuką.

PASTABA

Jei neleidžiama pjauti atbuline eiga, apie tai pranešama vienu garsiniu signalu.

Žibinto uždegimo mygtukas

Paspaudus mygtuką 7.D pav. jjungiama ir išjungiama šviesos diodu žibintas. Kai žibintas jjungtas, užsidega piktograma 7.L pav.

Dèmesio piktograma

Jei piktograma 7.E pav. šviečia, vadinasi, nesilaikoma saugos sąlygų arba galimas įrenginio gedimas (žr. 15 skyrių).

Akumuliatoriaus šviesos diodai

Šviesos diodai 7.F pav. paprastai rodo įrenginio akumuliatorių įkrovos lygį, tačiau tam tikri jų apšvietimo būsenos deriniai suteikia informacijos apie įrenginio gedimus (žr. 15 skyrių).

Piktograma „Ready“

Kai jrenginys jjungtas ir paruoštas naudoti, užsidega 7.K pav. piktograma.

Piktograma „Bluetooth“

Kai jrenginys ir duomenų mainų jrenginys yra sujungti, užsidega 7.M pav. piktograma.

Valdiklių ir (arba) variklio perkaitimo piktograma

7.N pav. piktograma rodo elektrinių komponentų perkaitimą. Žr. 15 skyr.

Pavarų įjungimo ir (arba)

išjungimo svirties piktograma

7.O pav. piktograma užsidega, kai transmisija nejjungta (žr. 6.3 par. ir 15 skyrių).

Operatoriaus buvimo piktograma

Jei operatorius nesèdi ant sèdynès, užsidega piktograma 7.P pav. (žr. 7.2.2 par.).

Avarinio mygtuko piktograma

Jei jjungtas avarinis mygtukas, užsidega piktograma 7.Q pav. (žr. 6.5 par.).

6.8.2 Mygtukų skydelis („II“ tipo) 7 pav.

Irenginio paleidimo mygtukas

Iki galo įstačius raktą (6.A pav.), šis mygtukas (7.A pav.) jjungia įrenginį ir visas funkcijas. Jjungimą signalizuoja garsinis signalas.

PASTABA

Jei įvykdytos visos saugos sąlygos, užsidega piktograma „READY“ (7.K pav.) ir įrenginį galima naudoti (žr. 7.4 skyr.).

Pjovimo įtaisų įjungimo ir (arba) išjungimo mygtukas

Paspaudus mygtuką

7.B pav. pjovimo įtaisai jjungiami ir (arba) išjungiami.

• Ijungus pjovimo įtaisus, jie pradeda veikti po kelių sekundžių.
• Išjungus pjovimo įtaisus, tuo pat metu yra aktyvinamas stabdys, kuris sustabdo sukimąsi per kelias sekundes.

PASTABA

Jei pjovimo įtaisai yra jjungiami nesilaikant numatytų saugumo sąlygų, įrenginys užgęsta arba negali būti paleidžiamas (žiūrėti 7.2.2 par.).

Pjovimo atbuline eiga patvirtinimo mygtukas

Paspaudus ir laikant nuspaustą mygtuką 7.C pav. leidžiama pjauti atbuline eiga. Norėdami atlikti pjovimą atbuline eiga, jjunkite pjovimo įtaisus ir tuo pat metu laikykite nuspaudę mygtuką.

PASTABA

Jei neleidžiama pjauti atbuline eiga, apie tai pranešama vienu garsiniu signalu.

Žibinto uždegimo mygtukas

Paspaudus mygtuką 7.D pav. jjungiama ir išjungiama šviesos diodu žibintas. Kai žibintas jjungtas, užsidega piktograma 7.L pav.

Mygtukas „GREIČIO PALAIKYMAS“

Paspaudus mygtuką 7.G pav. jjungiama ir (arba) išjungiama funkcija „GREIČIO PALAIKYMAS“. „Greičio palaikymas“ yra valdiklis, leidžiantis išlaikyti norimą greitį važiuojant į priekį, nespaudžiant traukos pedalo.

- Paspaudus „GREIČIO PALAIKYMO“ jrenginio (7.G pav.) valdiklj, kai vyksta judėjimas priekine pavara, jrenginys išlaiko tuo metu pasiektą greitį, be būtinybės minti pedalą (6.F pav.). Kai funkcija aktyvi, valdymo skydelyje užsidega piktograma 7.I pav.

PASTABA

„GREIČIO PALAIKYMO“ funkcijos negalima jjungti važiuojant atbuline eiga.

PASTABA

Kylant j kalną arba leidžiantis nuo kalno, greitis gali skirtis nuo nustatyto lygioje vietoje.

Siekiant išjungti prietaisą ir iš naujo nustatyti važiavimo greičio kontrolę paspaudus traukos pedalą (6.F pav.), pakanka:

• paspausti mygtuką 7.G pav. arba
• paspausti traukos pedalą (6.F pav.).

ECO

Pjovimo įtaiso režimo pasirinkimo mygtukas

Šiuo mygtuku (7.H pav.) galima pasirinkti 3 skirtingus pjovimo jrenginio sukimosi greičius.

1. „ECO“: Pjovimo jrenginio sukimosi greitis sumažinamas, kad ilgiau veiktų akumuliatorius. Kai funkcija aktyvi, užsidega „lapo“ piktograma (7.J pav.).

DÈMESIO

Nerekomenduojama naudoti šios funkcijos sudėtingomis pjovimo sąlygomis (pjaunant tankią, aukštą, drėgną veją).

1. „NORMAL“: standartinis pjovimo įtaiso sukimosi greitis, naudojamas įprastomis žolės pjovimo sąlygomis
2. „TURBO“: Pjovimo įtaiso sukimosi greitis padidinamas pjaunant veją sudėtingomis sąlygomis (pjaunant tankią, aukštą, drėgną veją). Kai funkcija aktyvi, užsidega „besisukančio peilio“ piktograma (7.R pav.). Sutrumpėja akumuliatoriaus veikimo laikas.

Dèmesio piktograma

Jei piktograma 7.E pav. šviečia, vadinasi, nesilaikoma saugos sąlygų arba galimas įrenginio gedimas (žr. 15 skyrių).

Akumuliatoriaus šviesos diodai

Šviesos diodai 7.F pav. paprastai rodo įrenginio akumuliatorių įkrovos lygį, tačiau tam tikri jų apšvietimo būsenos deriniai suteikia informacijos apie įrenginio gedimus (žr. 15 skyrių).

Piktograma „Ready“

Kai jrenginys jjungtas ir paruoštas naudoti, užsidega 7.K pav. piktograma.

Piktograma „Bluetooth“

Kai jrenginys ir duomenų mainų jrenginys yra sujungti, užsidega 7.M pav. piktograma.

Valdiklių ir (arba) variklio perkaitimo piktograma

7.N pav. piktograma rodo elektrinių komponentų perkaitimą. Žr. 15 skyr.

Pavarų įjungimo ir (arba)

išjungimo svirties piktograma

7.O pav. piktograma užsidega, kai transmisija nejjungta (žr. 6.3 par. ir 15 skyrių).

Operatoriaus buvimo piktograma

Jei operatorius nesèdi ant sédynès, užsidega piktograma 7.P pav. (žr. 7.2.2 par.).

Avarinio mygtuko piktograma

Jei jjungtas avarinis mygtukas, užsidega piktograma 7.Q pav. (žr. 6.5 par.).

„ECO“ piktograma

Jei pasirinktas „ECO“ pjovimo režimas, užsidega piktograma 7.J pav.

„TURBO“ piktograma

Jei pasirinktas „TURBO“ pjovimo režimas, užsidega piktograma 7.J pav.

6.9 „BLUETOOTH“

„Bluetooth“ funkcija užtikrina tiesioginj belaidj ryšj tarp jrenginio ir įtaiso nedideliu atstumu. Jrenginyje turi būti įdiegta atitinkama keitimosi duomenimis programa:

1. atsisiųskite programėlę naudodami 37 pav. pavaizduotą QR kodą.
2. vykdykite nurodymus.

„Bluetooth“ ryšys jjungiamas automatiškai, kai jjungiamas jrenginys, o ryšys su įtaisu patvirtinamas piktograma 7.M pav.

Patikrinkite, ar ryšys su prietaisu ir (arba) programa yra aktyvus.

7. IRENGINIO NAUDOJIMAS

!SPÈJIMAS

Būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

7.1 PARUOŠIAMIEJI DARBAI

Prieš pradedant darbą, būtina atlikti visą eilę patikrinimų ir operacijų, tokiu būdu bus užtikrintas efektyvus darbas saugiomis sąlygomis.

7.1.1 Akumuliatorių tikrinimas

Prieš naudojant jrenginį pirmąjį kartą po jo jsigijimo, visiškai įkrauti akumuliatorių (8.2.2 par.).

Prieš kiekvieną naudojimą patikrinti akumuliatorių įkrovimo lygį (7.F pav.).

7.1.2 Sédynès reguliavimas

Norėdami pakeisti sėdynės padėtį, atsukite keturis tvirtinimo varžtus (10.A pav.) ir pastumkite sėdynę išilgai atramos griovelių. Nustatę padėtį, priveržkite keturis varžtus (10.A pav.).

7.1.3 Padangų slėgis

Tinkamas padangų slėgis yra pagrindinė sąlyga norint išgauti nepriekaištingą pjovimo įtaisų bloko sulygiavimą, o tuo pačiu ir tolygų vejos pjovimą.

1. Atsukti apsauginius gaubtus.
2. Prijungti vožtuvėlius prie suslėgtojo oro išleidimo angos su manometru (11 pav.).
3. Nureguliuoti slėgį pagal Techninių duomenų lentelėje pateiktus dydžius.

7.1.4 Irenginio paruošimas darbui

PASTABA

Šis įrenginys leidžia atlikti vejos pjovimą įvairiais būdais; prieš pradedant darbą, patariama paruošti įrenginį pagal norimą atlikti pjovimo būdą.

a. Pasiruošimas pjauti ir rinkti veją i surinkimo maišą

Pritvirtinkite surinkimo maišą (9.A pav.), ¡ dviejų laikiklių (9.B pav.) griovelius (9.F pav.) įstumdami du tvirtinimo elementus (9.C pav.).

Isitikinkite, kad surinkimo maišo rémas (9.D pav.) pritvirtintas prie blokuojančio kabliuko (9.E pav.).

b. Žolės pjovimo ir galinio išmetimo ant žemės įranga

Jei norite dirbti be surinkimo maišo, galima jsigyti galinio išmetimo apsaugos rinkinį (pasirinktinai, 16.3 par.), kurį reikia pritvirtinti prie galinės plokštės, kaip ōurodyta atitinkamose instrukcijose.

c. Žolės pjovimo ir smulkinimo įranga

Jei norima pjauti žolę, ją smulkiai susmulkinti ir palikti paskleistą ant vejos, galima užsisakyti mulčiavimo komplektą (16.1 par.), kuris turi būti pritvirtintas laikantis atitinkamų nurodymų.

7.2 SAUGOS KONTROLÉ

Atlikti žemiau aprašytus saugos patikrinimus bei jsitikinti, ar patikrinimo rezultatai atitinka lentelių duomenis.

SAUGOS INSTRUKCIJA

Prieš naudojimą visada atlikti saugos patikrinimus.

7.2.1 Bendras saugos patikrinimas

Objektas Rezultatas
Akumuliatoriai. Korpusas ir	dangtelis nepažeisti.
Mygtukų skydelio valdymo įtaisai.	Vientisi. Jokių pažeidimų.
Galinio išmetimo apsaugos įtaisas, surinkimo maišas.	Vientisi. Jokių pažeidimų. Sumontuoti taisyklingai.
Elektros kabeliai. Visa izoli	acija nepriekaištinga. Jokių mechaninių pažeidimų.
Paleisti įrenginį pirmine ir atgaline eiga ir atleisti traukos pedalą.	Įrenginys sulėtėja ir sustoja.
Saugos įtaisai Veikia kaip	nurodyta 7.2.2 par.

7.2.2 Saugos įtaisų patikrinimas

Saugos įtaisai suveikia pagal du kriterijus:

A. Sutrukdo variklio užsivedimui, jeigu nėra laikomasi visų saugumo sąlygų;
B. Sustabdo variklj, jeigu trūksta nors vienos saugumo sąlygos.

Būklė Veiksmas Rezultatas
Operatorius sėdi.Važiavimo pedalas neutralioje padėtyje (pedalas atleistas).Avarinis mygtukas išjungtas.	Įvesti iki galo raktą. Įrenginys paruoštas paleidimui.
Įrenginys ijungtas ar juda.	Operatorius pakyla nuo sėdynės.	Visos funkcijos išjungiamos.Piktograma 7.E pav. mirksi ir užsidega piktograma 7.P. pav.
Operatorius sėdi.Pavaros pedalas priekinės arba atbulinės eigos padėtyje.	Bandyti jjungti įrenginį.	Piktogramos 7.E ir 7.O pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2, 4 ir 5 mirksi.
Avarinis mygtukas aktyvuotas. Bandyti jjungti įrenginį. Įrenginys įsijungia. Piktograma7.E pav. mirksi ir užsidega piktograma 7.Q pav.Traukos ir pjovimo įtaisai neveikia.
Pjovimo įtaisai jjungti. Atbulinė eiga valdoma nelaikant nuspausto atbulinės eigos pjovimo leidimo mygtuko.		Pjovimo įtaisai išsijungia.
Pjovimo įtaisai jjungti. Pakeliamas surinkimo maišas arba nuimamas galinio išmetimo apsaugos įtaisas (tik modeliams su galiniu surinkimu).		Pjovimo įtaisai išsijungia.
Įrenginys jjungtas ir juda. Atleidžiamas traukos pedalas. Įrenginys sulėtėja ir sustoja.
Įrenginys jjungtas ir juda. Bandomasis važiavimas. Nėra neįprastų vibracijų, nėra jokių neįprastų garsų, vairas, valdikliai ir pedalai veikia tinkamai.

PAVOJUS

Jei bet kuris vienas iš rezultatų skiriasi nuo lentelėje pateiktų duomenų, įrenginio eksploatuoti negalima. Kreiptis į specializuotą techninio aptarnavimo centra apžiūrai ir remonto darbams.

PASTABA

Visuomet prisiminti, kad saugos įtaisai užkerta kelią įrenginio paleidimui, jei yra netenkinamos saugos sąlygos. Tokiais atvejais, atkūrę paleidimo leidimą, prieš vėl paleisdami įrenginį, ištraukite raktą.

7.3 NAUDOJIMAS NUOKALNĚSE

Nepaisant eigos krypties, laikytis apribojimų, nurodytų Techninių duomenų lentelėje ir 12 pav.

Prisiminti, jog "saugiu" šlaitu nebūna. Dirbant nuokalnèse reikalingas ypatingas dėmesys. Norint išvengti apsivertimu arba įrenginio kontrolės praradimo:

• Niekada nepjauti skersai šlaito. Nuožulnioje vejoje važiuoti pakilimo / nusileidimo kryptimi ir niekada skersai, atkreipiant ypatingą dėmesį į krypties pakeitimą bei kliūtis ties ratais (akmenis, šakas, šaknis ir t. t.), kurios galėtu sąlygoti šonini paslydimą, apsivertimą arba įrenginio kontrolės praradimą.
• Ikalnėje arba nuokalnėje negalima staigiai sustoti arba vėl imti judėti.
• Švelniai ir su ypatingu dėmesiu įvesti trauka, tokiu būdu bus išvengta įrenginio apvirtimo.

- Sumažinti greitj:

• prieš bet kokj krypties pakeitimą ar ties staigiais posūkiais;
• prieš pradėdami važiuoti šlaitu, ypač nuokalnėje, kad užtikrintumėte saugų stabdymo kelią..

- Niekada nejvedinėti atbulinės eigos greičio sumažinimui nuokalnėje: tai gali sąlygoti įrenginio kontrolės praradimą, ypač dirbant ant slidžių paviršių.

PERSPÈJIMAS

Jei jrenginys važiuoja šlaitu, važiavimo i priekj greitis ribojamas.

7.4 PALEIDIMAS

1. Patikrinti, ar transmisija jjungta (6.3 par.).
2. Atsisėsti į vairuotojo vietą.
3. Ivesti raktą iki galo (6 pav.).
4. Palaukite, kol bus atliktas jrenginio elektrinis patikrinimas, kurio metu mygtukų skydelyje užsidegs piktogramos.
5. Paspausti jjungimo mygtuką (7.A pav.).
6. Palaukti, kol piktograma „Ready“ (7.K pav.) užsidegs pastovia šviesa.

PASTABA

Pasibaigus elektriniam patikrinimui, šviesos diodu priekinis žibintas akimirksniu įsižiebia.

7.5 DARBAS

7.5.1 Eiga ir pervažiavimai

Pervažiavimų metu:

1. atjungti pjovimo įtaisus (6.8 par., 7.B pav.);
2. nustatyti pjovimo įtaisų bloką į maksimalų aukštį;
3. paspausti traukos pedalą norint, kad jrenginys judėtų norima važiavimo kryptimi ir pasiektų pageidaujamą greitį, palaipsniui didinant pedalo spaudimą.
4. keliauti j darbo vietą.

PAVOJUS

Traukos įterpimas turi vykti aprašytu būdu (6.2 par.), nes pernelyg staigus įjungimas gali sukelti staigų pakilimą arba transporto priemonės kontrolės praradimą, ypač šlaituose.

PASTABA

Atbulinės eigos pavara turi būti įvedama stovint.

7.5.2 Žolės pjovimas

1. Nustatyti pjovimo įtaisų bloką i darbinę padėtį (6.4 par.).
2. Ivesti pjovimo jtaisus (6.8 par., 7 pav.) tik ant velénos, vengiant jų įvedimo žvyruotoje dirvoje arba pievoje, kur žolė yra pernelyg aukšta.
3. Pradėti judėti ir pjauti žolėtas vietas reikia labai palaipsniui ir ypatingai atsargiai.
4. Nustatyti padavimo greitj (6.2 par.) ir pjovimo aukštj (6.4 par.), atsižvelgiant j vejos būklę (žolės aukštis, tankis ir drėgmė) ir j nupjautos žolės kiekį.

PERSPÈJIMAS

Jei akumuliatoriaus jkrovos riba yra mažesnė nei 40 % (8.2.2 par.), važiavimo pirmyn greitis sumažėja.

PASTABA

Vejos išvaizda bus geresnė, jeigu pjūviai visuomet bus atliekami tame pačiame aukštyje ir paeiliui abiem kryptimis (14.A.B pav.).

PASTABA

Norint važiuoti atgaline eiga su jjungtais pjovimo įtaisais, būtina nuspausti ir laikyti paspaudus sutikimo pjovimui atgaline eiga mygtuką (7.C pav.), tokiu būdu nebus sustabdytas variklis.

Atjungti pjovimo įtaisus ir nustatyti pjovimo įtaisų bloką į maksimalų aukštį (6.4 par.):

• Pervažiuojant iš vienos darbo zonos j kitą
  • Važiuojant per nežolėtas teritorijas
• Kiekvieną kartą, kai reikia aplenkti kliūtį.

7.5.3 Patarimai gražios vejos palaikymui

- Norint išlaikyti puikios išvaizdos žalią ir minkštą veją, būtina, kad ji būtų pjaunama reguliariai. Veja gali būti sudaryta iš skirtingo tipo žolių. Dažnai pjaunant, smarkiau auga žolės, kurios vysto šaknis ir suformuoja standžią velėną; priešingu atveju, jei pjaunama rečiau, plinta aukštos ir laukinės žolės (dobilai, ramunės ir t.t.).

• Visada geriausia pjauti žolę, kai veja yra sausa.
• Pjovimo įtaisai turi būti nepažeisti ir gerai išgaląsti, tokiu būdu pjovimas bus lygus ir be išsipešiojimų, kurie sąlygoja viršūnių pageltimą.
• Pjovimo dažnis turi būti susijęs su żolės augimu, vengiant, kad tarp dviejų pjovimų žolė užaugtų per aukšta.
• Karštais ir sausais periodais patartina išlaikyti kiek aukštesnę žolę, tokiu būdu dirva mažiau išdžius.

- Gražiai sutvarkytos vejos optimalus aukštis yra maždaug 4-5 cm, vienu pjovimu nereikėtų trumpinti daugiau nei trečdalio viso aukščio. Labai aukštos žolės atveju, pjovimą geriau atlikti per du praėjimus, vienos dienos atstumu; pirmiausia pravažiuoti pjovimo įtaisus nustačius didžiausiame aukštyje, o antrajį kartą – norimu aukščiu (13 pav.).

• Vejos išvaizda bus geresnė, jei pjūviai bus atliekami pakaitomis abiem kryptimis (14 pav.).
• Jei išmetimo kanalas yra linkęs užsikimšti žole, gerai būtų sumažinti greitį, nes jis gali būti per didelis pagal apdirbamos vejos sąlygas; jeigu problema kartojasi, galimos priežastys yra prastai išgaląsti pjovimo įtaisai arba deformuotas sparnelių profilis.
• Būti atidiems pjaunant ties krūmais ir netoli žemų apvadų, kurie galėtų pakenkti pjovimo įtaisų bloko sulygiavimui bei pjovimo įtaisų kraštams.

7.5.4 Surinkimo maišo ištuštinimas

PASTABA

Surinkimo maišo ištuštinimas yra atliekamas tik išjungus pjovimo įtaisus; priešingu atveju, variklis sustos.

PASTABA

Neleisti surinkimo maišui persipildyti, taip bus išvengta išmetamojo kanalo užsikimšimo.

Apie surinkimo maišo prisipildymą praneša nepertraukiamas garsinis signalas.

Atlikti tokius žemiau aprašytus veiksmus:

1. atjungti pjovimo įtaisus (6.8 par., 7.B pav.) ir signalas bus išjungtas;
2. sustabdyti jrenginj;
3. suimti svirtj (15.A pav.) ir apversti surinkimo maišą, kad būtu ištuštintas;
4. uždaryti surinkimo maišą taip, kad liktu užsikabinęs už blokuojančio kabliuko (9.E pav.).

7.5.5 Išmetimo kanalo valymas

Labai aukštos arba šlapios žolės pjovimas, kartu su per dideliu judėjimo greičiu, gali sąlygoti išmetimo kanalo užsikimšimą. Užsikimšimo atveju, reikia atlikti 8.3.2.skyr. aprašytus veiksmus.

7.5.6 Pjovimo pabaiga

Pabaigus pjovimą:

1. atjungti pjovimo jtaisus;
2. grjžti atgal nustačius pjovimo įtaisų bloką i maksimalaus aukščio padėtį (6.4. par.).

7.6 SUSTABDYMAS

Norint sustabdyti jrenginj:

1. Norint sustabdyti jrenginj, reikia atleisti traukos pedalą.
2. Išjungti jrenginį ištraukiant raktą (6.A pav.).

PASTABA

Norėdami išsaugoti akumuliatorių įkrovą, nepalikite rakto įstatyto, kai įrenginys nenaudojamas.

7.7 PO NAUDOJIMO

1. Prieš statant jrenginį j bet kokią patalpą, palaukti, kol variklis atvės.
2. Atlikti valymo darbus (8.3 par.).
3. Patikrinti, ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į igaliotajį techninio aptarnavimo centrą.
4. Pastatyti jrenginj prie elektros lizdo ir jkrauti akumuliatorių (8.2.2 par.), kad būtų visiškai jkrautas kito naudojimo metu. Arba išimkite

akumuliatorius iš korpuso ir jkraukite juos išoriniu jkrovikliu (pasirinktinai).

Kiekvieną kartą paliekant įrenginį be priežiūros arba pasitraukus iš vairuotojo vietos arba statant įrenginį:

1. Sustabdyti jrenginj;
2. Nustatyti pjovimo įtaisų bloką į minimalų aukštį;
3. Isitikinti, ar visos judančios detalės yra visiškai sustojusios;
4. Ištraukti paleidimo raktą (6.A pav.);

DÈMESIO

Irenginj visada palikite pavėsyje arba apsaugotoje vietoje, žemesnėje nei +35 °C temperatūroje.

Būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

Prieš atliekant bet kokius įrenginio patikrinimo, valymo arba techninės priežiūros / sureguliavimo darbus:

1. išjungti pjovimo įtaisą;
2. sustabdyti jrenginj;
3. įsitikinti, ar visos judančios detalės yra visiškai sustojusios;
4. ištraukti raktą (6.A pav.);

PAVOJUS

Niekada nepalikite rakto jstatyto arba vaikams ar pašaliniams asmenims pasiekiamoje vietoje.

1. perskaityti atitinkamus nurodymus;
2. Devėti tinkamą aprangą, naudoti darbines pirštines ir apsauginius akinius

Darbų tipai ir jų dažnumas yra apibendrinti „Priežiūros darbų lentelėje“. Ši lentelė padės išlaikyti jūsų įrenginio efektyvumą ir saugumą. Joje nurodyti pagrindiniai techninės priežiūros darbai ir jų periodiškumas. Atlikti atitinkamus veiksmus prieš baigiantis numatytam terminui. Neoriginalių detalių ir priedų naudojimas ar jų netaisyklingas sumontavimas gali turėti neigiamą poveikį įrenginio veiksmingumui ir saugumui. Gamintojas atsiriboja nuo

bet kokios atsakomybės dėl žalos, nelaimingų atsitikimų ir sužeidimų, kuriuos sąlygoja šių produktų naudojimas. Originalias atsargines detales tiekia techninio aptarnavimo centrai ar įgaliotieji platintojai.

8.2 AKUMULIATORIUS

8.2.1 Akumuliatorių veikimo trukmė

Akumuliatorių veikimo trukmė (ir vejos plotas, kurį galima apdirbti iki įkrovimo) daugiausia priklauso nuo:

A. darbo veiksnių, kuriems reikia daugiau energijos (pvz., pjaunant tankią, aukštą ir drėgną žolę).
B. operatoriaus elgesio, kurio jis turétu vengti:
- dažnu paleidimu ir išjungimu darbo metu;
- pernelyg žemo pjovimo aukščio, palyginus su vejos sąlygomis;
- pernelyg didelio greičio palyginus su norimos pašalinti žolės kiekiu.
C. aplinkos veiksnių, pavyzdžiui, aukšta aplinkos temperatūra, viršijanti +35 °C.
Norint optimizuoti akumuliatorių veikimo trukmę, visada patartina:
- pjauti žolę, kai veja yra sausa;
- pjauti žolę dažnai, tokiu būdu ji niekada nepasieks pernelyg didelio aukščio;
- nustatyti didesnį pjovimo aukštį, kai žolė labai aukšta ir atlikti pjovimą antrą kartą žemesniu aukščiu;
- kai žolė labai aukšta nenaudoti mulčiavimo funkcijos (jei numatyta);
- žolę pjauti esant temperatūrai nuo +5 iki + 35 °C;
- naudoti „Eco“ funkcija (7II-H pav., 6.8.2 par.).

8.2.2 Akumuliatorių įkrovimas

Jūsų įrenginio akumuliatorius turi būti būtinai įkrautas:

• Prieš pirmajj kartą naudojant jrenginį po jo jsigijimo.
• Pasiekus minimalų įkrovimo lygį (7.F pav.).
• Prieš bet kokj ilgesnj jrenginio neveikimo laikotarpj
• Sandèliavimo metu – kas du mènesius.
• Prieš pradedant naudoti po ilgo nenaudojimo periodo.

DÉMESIO

Kai akumuliatorius néra prijungtas prie tinklo naudojant atitinkamą jkrovimo laidą, akumuliatorių jkrovimo lygis sumažėja net jei jrenginys nenaudojamas. Jei akumuliatoriai buvo visiškai išsikrove, jie gali būti rimtai pažeisti ir tapti netinkamais naudojami. Garantija nepadengia nuostolių, atsiradusių dėl nereguliariai jkraunamo akumuliatoriaus.

DÈMESIO

Įkrauti galima tik naudojant įkroviklį (17.A pav.) arba išorinį įkroviklį (36.B pav.). Kitokios įkrovimo sistemos gali nepataisomai sugadinti akumuliatorius.

DÈMESIO

Akumuliatorių įkrauti reikia vietoje, apsaugotoje nuo atmosferos reiškinių, rekomenduojamoje temperatūroje nuo 0 iki + 35 °C.

Akumuliatorius yra aprūpintas apsauginiu įtaisu, kuris užkerta kelią įkrovimui, jeigu aplinkos temperatūra néra nuo 0 iki +45 °C.

PASTABA

Akumuliatorius gali būti jkraunamas bet kuriuo metu, net ir iš dalies, be jokios rizikos jī sugadinti.

SAUGOS INSTRUKCIJA

Akumuliatoriaus jkrovimo metu negalima atlikti techninės priežiūros ar jo valyti.

a. Imontuoto akumuliatoriaus jkrovimas Norint jkrauti akumuliatorių:

1. Priartinti jrenginj prie elektros lizdo ir ištraukti raktą (6.A pav.);
2. Pakelti sédynę;
3. Pakelti jkrovimo lizdo dangtelj (16.A pav.);
4. Prijungti tiekiamą ikroviklj prie ikrovimo lizdo (17.A pav.) naudojant atitinkamos jungties bajonetinį tvirtinimą (17.B pav.);
5. Prijungti jkroviklj prie elektros tinklo lizdo jkišant atitinkamą kištuką (18 pav.).

Akumuliatoriaus ikrovimui kartu tiekiamas lizdas su saugos diferencialo jungikliu (19.A pav.), jei numatyta, prie kurio prijungiamas ikrovimo kabelis (19.E pav.).

Lizdas su saugos diferencialo jungikliu turi būti prijungtas prie elektros lizdo ir turi būti atliktas veikimo patikrinimo testas:

1. Norint aktyvinti veikimą, paspausti iš naujo nustatymo mygtuką (19. B pav.). Indikatoriaus lemputė turi būti IJUNGTA (19.C pav.).
2. Norint atlikti veikimo testą, paspausti testo mygtuką (19.D pav.). Indikatoriaus lemputė turi būti IŠJUNGTA (19.C pav.).

PAVOJUS

Negalima naudoti lizdo su diferencialo jungikliu, jei veikimo testas baigiasi neigiamu rezultatu. Jei veikimo testas baigiasi teigiamu rezultatu, jì galima naudoti ir pradèti įkrovimą.

Įkrovimo metu akumuliatoriaus indikatoriaus šviesos diodai (7.F pav.) mirksi palaipsniui. Kai pasiekiama kiekviena atskira įkrovos riba, atitinkamas šviesos diodas nuolat šviečia, o kiti toliau mirksi.

DÈMESIO

Po 24 valandų veikimo įmontuotas įkroviklis išsijungia ir akumuliatoriai nėra įkraunami neribotą laiką.

PERSPÉJIMAS

Imontuoti akumuliatoriai ikraunami iš eilės. Todėl rekomenduojama visada atlikti visą ikrovimo cikla.

b. Akumuliatoriaus jkrovimas išėmus iš korpuso

Norint jkrauti akumuliatorių:

1. Atidaryti akumuliatorių skyriaus dureles (20.A pav.);
2. Paspausti atblokavimo jungiklj, esanti ant akumuliatoriaus (32.A pav.) ir išimti akumuliatorių (32.B pav.);
3. Istatyti akumuliatorių (33.A pav.) i jo vietą akumuliatoriaus jkroviklyje (33.B pav.);
4. Prijungti akumuliatoriaus jkroviklj (33.B pav.) prie elektros lizdo, su jtampa, atitinkančia nurodytają ant duomenų plokštelės;
5. Atlikti visą ikrovimą, laikantis akumuliatoriaus ikroviklio instrukciju knygelėje pateiktų nurodymų.
6. Baigus jkrovimą, išimti akumuliatorių (34.A pav.) iš jkroviklio skyriaus (34.B pav.).
7. Atjungti akumuliatoriaus jkroviklj (34.B pav.) nuo elektros tinklo.
8. Vél jděti akumuliatorių (35.A pav.) i jrenginio skyrių ir uždaryti akumuliatoriaus skyriaus dureles.

Akumuliatorius galima laikyti ikrautus neribotą laiką.

Įkrovos būsena (SOC)	Šviesos diodu ijungimas
SOC > 80 %
60% ≤ SOC < 80%
40% ≤ SOC < 60%
20% ≤ SOC < 40%
10% ≤ SOC < 20%

PERSPÉJIMAS

Akumuliatoriaus jkrovimo laikas gali pailgėti, jei įrenginys buvo eksploatuojamas sunkiomis darbo sąlygomis, todėl gali būti įspėjama apie akumuliatoriaus perkaitimą (15 skyrius).

PERSPÉJIMAS

Jei akumuliatorius visiškai išsikroves, indikatorių šviesos diodai lieka išjungti, kol pasiekiama minimali įkrovos riba.

PASTABA

Kai jkrovos lygis nukrenta žemiau 10 %, pradeda mirkséti pirmoji akumuliatoriaus šviesos diodu lemutė. Nukritus žemiau 4 % ribos, pirmasis akumuliatoriaus šviesos diodas pradeda greitai mirkséti ir pjovimo įtaisai išsijungia. Akumuliatoriai turi būti vėl jdėti ir jkrauti.

Kai jkrovimas baigiamas, jkrovimo sistema po 24 valandų išsijungia ir nėra automatinės akumuliatoriaus jkrovos priežiūros ir papildymo.

PERSPÉJIMAS

Jei prijungus akumuliatoriaus jkroviklj prie jrenginio 5 šviesos diodai 7.F pav. mirksi vienu metu, jkrovimas nevyksta. Patikrinti jkroviklio ir maitinimo šaltinio jungtį.

PASTABA

Ikrovimo metu visos jrenginio funkcijos yra išjungtos, net jei raktas jstatytas iki galo.

DÉMESIO

Irenginyje sumontuoti akumuliatoriai buvo suprojektuoti ir pagaminti tokiam naudojimui, todėl:

- negalima pakeisti akumuliatorių neoriginaliais;

- negalima atlikti jokių intervencijų, neaprašytų šiame vadove.

Kilus problemoms su akumuliatoriais, reikia susisiekti su Pardavėju.

8.3 VALYMAS

Po kiekvieno naudojimo atlikti valymo darbus, laikantis šių nurodymų.

8.3.1 Irenginio valymas

• Nuvalyti jrenginio išorę plastikines kébulo dalis pravalant kempine, suvilgyta vandeniu bei valymo priemone, atkreipiant dėmesį, kad nebūtų sudrėkinti elektriniai varikliai, akumuliatorius ir elektroninės plokštės dalys.
• Siekiant sumažinti gaisro riziką, nuo variklių ir iš akumuliatorių vietų pašalinti žolės ir lapų likučius arba tepalo perteklių.
• Saugoti mygtukų skydelį nuo nešvarumų ir šiukšlių.

DÈMESIO

Niekada nenaudokite aukšto slėgio vandens ar agresyvių skysčių kėbului ir elektros varikliams plauti.

8.3.2 Išmetimo kanalo valymas

Išmetimo kanalo užsikimšimo atveju reikia:

1. nuimti surinkimo maišą arba galinio išmetimo apsaugos įtaisą;
2. pašalinti susikaupusią žolę, pradedant nuo išmetimo kanalo angos.

8.3.3 Surinkimo maišo valymas

1. Ištuštinti žolės surinkimo maišą.
2. Jj išpurtyti, tokiu būdu bus pašalinti žolės ar žemės likučiai.
3. Vél sumontuoti maišą ir pradėti pjovimo įtaisų bloko vidaus valymo darbus ( 8.3.4-a par.), kuriuos pabaigus, maišas turės būti nuimtas, ištuštintas, praskalautas ir padėtas taip, kad jis galėtų greitai išdžiūti.

8.3.4 Pjovimo įtaisų bloko valymas

Kruopščiai išvalyti pjovimo įrangos mazgą, kad būtų pašalinta nupjauta žolė ar šiukšlės.

ISPÉJIMAS

Pjovimo įtaisų bloko valymo metu patraukti pašalinius asmenis arba gyvūnus iš aplinkinės teritorijos.

a. Vidinės dalies valymas

DÈMESIO

Pjovimo įtaisų bloko ir išmetimo kanalo vidų reikia plauti su uždėtu surinkimo maišu ir įstatytu mulčiavimo kamščiu (jei įrengtas) arba su uždėta galinio išmetimo įtaiso apsauga.

1. Pastatyti jrenginj ant lygaus paviršiaus su tvirtu pagrindu.
2. Prijungti vandens žarną (23.A pav.) prie vienos iš dviejų vandens jungčių (23.B pav.) ir jjungti vandenį.
3. Atsisėsti i vairuotojo vietą ir jjungti jrenginį.
4. Visiškai nuleisti pjovimo įtaisą ir jjungti pjovimo įtaisus.
5. Leisti vandeniui tekėti kelias minutes ir sustabdyti jrenginį.
6. Užsukti vandenj ir atjungti žarną nuo jungties.
7. Pakartoti procedūrą su kita jungtimi.

b. Išorinės dalies valymas

SAUGOS INSTRUKCIJA

Svarbu, kad ant viršutinės pjovimo įtaisų bloko dalies nesusikauptų nuosėdos ir sausos žolės liekanos, taip bus išlaikomas optimalus efektyvumas ir įrenginio saugumas.

Pjovimo įtaisų bloko viršutinės dalies valymui reikia:

• nuleisti pjovimo įtaisų bloką;
• viršutinę bloko dalj (23.C pav.) pūsti suslėgtojo oro srove.

8.3.5 Akumuliatoriaus ventiliacijos filtrų valymas

Akumuliatoriaus ventiliacijos filtrai turi būti valomi kasmet, kaip aprašyta toliau:

1. Atidaryti akumuliatorių skyriaus dureles (20.A pav.):
2. Nuimti ventiliacijos filtro tvirtinimo žiedus (21.B pav.).
3. Nuo akumuliatoriaus skyriaus durelių nuimti ventiliacijos filtrą (22.C pav.) ir išvalyti jį suslėgtuoju oru.
4. Tada įstatyti filtrą į dureles ir pritvirtinti jį tvirtinimo žiedais.

PASTABA

Atlikite operacijas abiejose jrenginio pusèse.

8.4 SUTEPIMAS

Objektas Veiksmas
Pjovimo įtaisų blokas	Tepti kėlimo taškus alyva (24 pav.).
Ratų ašys Nuimti ratus. Sutepti ašis su tepalu (30 pav.).

8.5 SUTVIRTINIMO VARŽTAI IR VERŽLĖS

- Norint užsitikrinti jrenginio saugų darbą, pasirūpinti, kad veržlės ir varžtai būtų prisukti.

9. SPECIALIOJI TECHNINÉ PRIEŽIŪRA

9.1 SAUGUMO PATARIMAI

SAUGOS INSTRUKCIJA

Pasireiškus šiems veikimo sutrikimams, patariama nedelsiant kreiptis j Pardavėją arba j specializuotą techninės priežiūros centra: - neutrali traukos pedalo (darbinio stabdžio) padėtis; - pjovimo įtaisų įvedimo ir sustabdymo; - traukos įvedimo važiuojant priekine arba atbuline eiga.

9.2 PJOVIMO İTAISU BLOKAS / PJOVIMO İTAISAI

9.2.1 Pjovimo įtaisų bloko sulygiavimas

Geras pjovimo įtaisų bloko sureguliavimas yra esminis veiksnys siekiant tolygiai nupjautos vejos. Netolygaus pjovimo atveju, patikrinti padangų slėgį ( 7.1.3 par.). Jei to nepakaks lygaus pjovimo išgavimui, reikia susisiekti su Pardavėju dėl pjovimo įtaisų bloko sulygiavimo reguliavimo.

9.2.2 Pjovimo jtaisai

Prastai pagaląstas pjovimo įtaisas drasko žolę ir dėl to veja pageltonuoja.

SAUGOS INSTRUKCIJA

Visuomet pakeisti sugadintą, sulankstytą arba susidėvėjusi pjovimo įtaisą, kartu su varžtais, kad būtų išlaikyta pusiausvyra.

ISPÈJIMAS

Visos operacijos, susijusios su pjovimo įtaisais (išmontavimas, galandimas, subalansavimas, remontas, sumontavimas ir / arba pakeitimas) yra labai atsakingi darbai, reikalaujantys specifinių žinių ir tam tikros įrangos panaudojimo; saugumo sumetimais šias operacijas reikia visada atlikti specializuotame techninio aptarnavimo centre.

DÈMESIO

Visada naudoti originalius pjovimo įtaisus, kurių kodai yra nurodyti „Techninių duomenų lentelėje“.

PASTABA

Turint omeny gaminio raidą, Techninių duomenų lentelėje paminėti pjovimo įtaisai laikui bėgant gali būti pakeičiami kitais, pasižyminčiais analogiškomis saugaus veikimo ir pakeičiamumo savybėmis.

9.3

PRIEKINIŲ / GALINIŲ RATŲ PAKEITIMAS

9.3.1

Paruošiamieji darbai

PAVOJUS

Naudokite tinkamą kėlimo įtaisą.

Prieš atliekant ratų pakeitimo darbus, atlikti šias operacijas:

1. Pastatyti jrenginį ant tvirto ir lygaus paviršiaus, kuris galėtų užtikrinti jrenginio stabilumą.
2. Sustabdyti jrenginj;
3. Ištraukti rakta;
4. Pastatyti keltuvą i kėlimo tašką, netoli norimo pakeisti rato (9.3.2 par.; 9.3.3 par.).
5. Patikrinti, ar keltuvas yra tiksliai statmenas žemei.

9.3.2

Keltuvo pasirinkimas ir jo nustatymas galiniams ratams

1. Istatyti medinius pleištus (25.A pav.) prie rato pagrindo (25.B pav.), esančio norimo pakeisti rato šone (25.C pav.).
2. Maksimalus uždaro keltuvo aukštis yra 130 mm. (26 pav.).
3. Pastatyti keltuvą po apatine plokšte (27.A pav.) 180 mm nuo šoninio krašto (26 pav.).

PASTABA

Keltuvas, pastatytas, kaip aprašyta šiame paragrafe, gali pakelti tik vieną norimą pakeisti ratą.

9.3.3

Keltuvo pasirinkimas ir jo nustatymas priekiniams ratams

1. Istatyti medinius pleištus (28.A pav.) prie rato pagrindo (28.B pav.), esančio už norimo pakeisti rato (28.C pav.).
2. Maksimalus uždaro keltuvo aukštis yra 170 mm.
3. Ant keltuvo (29.A pav.) uždėkite kvadratinį medinį lakštą (29.B pav.), kurio skerspjūvis yra maždaug 5 x 2 cm.

DÈMESIO

Medienos lakštas apsaugo priekinę ašį nuo pažeidimų.

1. Šio etapo metu viena ranka palaikykite lakšto balansą ant keltuvo. Pakelti keltuvą taip, kad lakštas remtųsi j rėmą ir konstrukcines dalis (29.C pav.).

PASTABA

Taip pastatytas keltuvas leidžia pakelti visą priekinę ašj.

9.3

Rato pakeitimas

SAUGOS INSTRUKCIJA

Užsitikrinti, kad pakėlimo metu jrenginys išliktų stabilus ir nejudėtų. Pastebėjus ką nors nejprasta, nedelsiant nuleisti keltuvą, patikrinti ir išspręsi galimas problemas ir vėl pakelti.

1. Nuimti dangtelj (30.A pav.).
2. Pakelti tiek, kiek reikia patogiam rato nuèmimui.
3. Atsuktuvo pagalba nuimti elastinį žiedą (30.B pav.) ir atraminę poveržlę (30.C pav.).

4. Nuimti norimą pakeisti rata.

5. Sutepti ašj (30.D pav.) tepalu.

6. Sumontuoti atsarginj rata.

7. Vél atidžiai įstatyti atraminę

poveržlę ir elastinį žiedą.

PASTABA

Patikrinti, ar galiniai ratai yra tame pačiame aukštyje (31.A pav.) ir ar išorinio skersmens skirtumas tarp dviejų ratų (31.B pav.) neviršija 8–10 mm. Jei taip atsitinka, reikia atlikti pjovimo įtaisų bloko suderinimo reguliavimą įgaliotame techninio aptarnavimo centre, taip bus išvengta netolygaus pjovimo.

9.3.5 Padangų taisymas arba pakeitimas

Padangos yra „Tubeless“ tipo, todėl kiekvienas pakeitimas arba taisymas jų pradūrimo atveju turi vykti specializuotame padangų centre, taikant šiam padangos tipui numatytus metodus.

9.4 ŠVIESOS DIODŲ LEMPŲ PAKEITIMAS

Jei šviesos diodu lemutė sugedo, kreipkitės i įgaliotąjį techninės priežiūros centra.

10. SANDÉLIAVIMAS

Kai jrenginys turi būti sandėliuojamas ilgiau nei 30 dienų:

1. Ištraukti uždegimo raktą.
2. Kruopščiai nuvalyti jrenginj.
3. Patikrinti, ar jrenginys nėra sugadintas. Jei reikia, kreiptis i įgaliotajį techninės priežiūros centrą.
4. Sandėliuoti įrenginį:
5. su nuleistu pjovimo įtaisų bloku
6. sausoje aplinkoje;
7. vietoje, apsaugotoje nuo atmosferos reiškinių, rekomenduojamoje temperatūroje nuo 0 iki + 40 °C;
8. jei jmanoma, jrenginj apdengti brezentu;
   • vaikams neprieinamoje vietoje;
9. jsitikinti, kad raktai ar techninei priežiūrai naudoti įrankiai yra ištraukti.

DÈMESIO

Akumuliatoriaus turi būti visiškai įkrautas bent kartą per mėnesį ir visada prieš atnaujinant veiklą.

Vėl pradedant naudoti įrenginį, nustatykite jį taip, kaip aprašyta skyriuje „7. Įrenginio naudojimas“.

11. PERKÉLIMAS IR TRANSPORTAVIMAS

• Kai jrenginys yra perkeliamas, reikia:
• išjungti pjovimo įtaisą;
• nustatyti pjovimo įtaisų bloką į maksimalų aukštį;
• išjungti jrenginj ir ištraukti paleidimo raktą;

• išjungti transmisija (6.3 par.).

• Kai jrenginys yra vežamas transporto priemonėje arba priekaboje, reikia:

• naudoti tinkamo atsparumo, pločio ir ilgio jlipimo rampas;
• įkelti įrenginį su išjungtu varikliu bei iš įrenginio ištrauktu paleidimo raktu, be vairuotojo; įrenginį stumti, tai turi atlikti pakankamas žmonių skaičius;
• visiškai nuleisti pjovimo įtaisų bloką;
• jrenginį pastatyti taip, kad jis niekam nekeltų pavojaus;
• jjungti transmisiją (6.3 par.);
• tvirtai pritvirtinti prie transporto priemonės lynais ar grandinėmis, tokiu būdu bus išvengta apvirtimo ir apgadinimo.

SAUGOS INSTRUKCIJA

Jei manote, kad negalite saugiai tvarkyti ar transportuoti, kreipkitės į techninės priežiūros centra.

12. TECHNINĖ PRIEŽIŪRA IR REMONTAS

Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir teisingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti įrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys atitinkamų žinių ir reikiamos įrangos taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalifikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo dirbtuvės gali atlikti garantinius remonto ir techninės priežiūros darbus.
• lgaliotos techninio aptarnavimo dirbtuvės naudoja tik originalias atsargines dalis.

Originalios atsarginės detalės ir priedai yra specialiai sukurti šiems įrenginiams.

• Neoriginalios atsarginės detalės ir priedai néra patvirtinti; neoriginalių atsarginių detalių ir priedų naudojimas kelia pavojų įrenginio saugumui ir atleidžia gamintoją nuo bet kokių įsipareigojimų ar atsakomybės.
• Patariama vieną kartą per metus įrenginį patikėti įgaliotoms techninio aptarnavimo dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui.

13. GARANTIJOS TAIKYMO SÁLYGOS

Garantinės sąlygos yra skirtos tik naudotojams, tai yra neprofesionaliems operatoriams. Garantija padengia visus medžiagų ir gamybos defektus, kuriuos garantiniu periodu patvirtina jūsų įrenginio Pardavėjas arba specializuotas techninio aptarnavimo centras. Garantijos pritaikymas apsiriboja remonto darbais arba defektuotos sudedamosios dalies pakeitimu. Garantijos taikymas priklauso nuo įrenginio taisyklingos techninės priežiūros. Naudotojas turės kruopščiai laikytis visų įrenginio dokumentuose pateiktų nurodymų. Garantija nepadengia nuostolių atsiradusių dėl:

• Nesusipažinimo su pateiktais dokumentais (Instrukciju vadovais).
  • Profesionalaus naudojimo.

• Neatsargumo, aplaidumo.

• Išorinių priežasčių (žaibo, smūgių, svetimkūnių įrenginio viduje) arba nelaimingų atsitikimų.
• Netinkamo ir neleistino ar neleidžiamo gamintojo naudojimo.
• Nepakankamos techninės priežiūros.
• lrenginio pakeitimų.
• Neoriginalių atsarginių dalių (pritaikomų detalių) naudojimo.
  • Gamintojo nepatvirtintų ir netiekiamų priedų naudojimo.

Be to garantija nepadengia:

• Eilinės (specialiosios) techninės priežiūros operacijų (aprašytų naudojimo instrukcijoje).
• Paprastas naudojamų reikmenų, tokių kaip pjaustymo įtaisai, ratai, saugos varžtai ir laidai, nusidėvėjimas.
• lprastinio susidèvéjimo.
• Estetinio jrenginio susidèvéjimo del eksploatacijos.
• Pjovimo įtaisų atramų
• Bet kokių papildomų išlaidų, susijusių su garantijos taikymo pradžia, tokių kaip įrenginio perdavimas naudotojui, jo transportavimas pas platintoją, pakaitinės įrangos nuoma arba išlaidų, susijusių su kreipimusi į kitą įmonę dėl techninės priežiūros darbų atlikimo.

Naudotoją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja pirkėjo teisių, kurias numato nacionaliniai teisės aktai.

14. TECHNINĖS PRIEŽIŪROS LENTELĖ

Šalia esančiuose langeliuose galima pažymėti intervencijos atlikimo datą arba darbo valandų skaičių.

Intervencija Periodiškumas(valandos)		Įvykdyta (data arba valandos) Pastabos
Visų pritvirtinimų patikrinimas	Prieš kiekvieną naudojimą
Padangų slėgio patikrinimas	Prieš kiekvieną naudojimą					7.1.3 par.
Saugos kontrolė / Valdymo įtaisų patikrinimas	Prieš kiekvieną naudojimą					7.2 par.
Pavarų dėžės atrakinimo svirties valdymas	Prieš kiekvieną naudojimą					6.3 par.
Akumuliatorių įkrovimas	Prieš kiekvieną naudojimąPo kiekvieno naudojimoPrieš sandėliavimą					8.2 par.

* Operacija, kuri turi būti atlikta pas Pardavėją arba specializuotame techninės priežiūros centre.
** Bendras visų sujungimų sutepimas turi būti atliekamas ir kiekvieną kartą, kai numatomas ilgesnis įrenginio nenaudojimas.

Intervencija Periodiškumas(valandos)		Įvykdyta (data arba valandos) Pastabos
Bendras valymas ir kontrolė	Po kiekvienonaudojimo						8.3 par.
Galimų įrenginio pažeidimų patikrinimas. Jei reikia,kreiptis į įgaliotąjį techninės priežiūros centrą.	Po kiekvienonaudojimo
Pjovimo įtaisų pritvirtinimo ir pagalandimo patikrinimas	25 *
Pjovimo įtaisų pakeitimas	100 *
Bendras sutepimas	25 8.4 par.	**
Akumuliatoriaus ventiliacijos filtrų tikrinimas ir (arba) valymas	Metinis 8.3.5	par.

* Operacija, kuri turi būti atlikta pas Pardavėją arba specializuotame techninės priežiūros centre.
** Bendras visų sujungimų sutepimas turi būti atliekamas ir kiekvieną kartą, kai numatomas ilgesnis įrenginio nenaudojimas.

15. GEDIMŲ PAIEŠKA

Gedimas Priežastis	Taisymas
1. Irenginys nejsijungia.	Akumuliatorius išsikrovęs.	Ikrauti akumuliatorių (8.2.2 par.).
2. Akumuliatoriaus jkroviklis neatlieka akumuliatoriaus jkrovimo.	Akumuliatorius netinkamai jdėtas į jkroviklj.	Patikrinti, ar jdėta taisyklingai (33 pav.).
	Aplinkos sąlygos netinkamos. Ikrauti	aplinkoje, kurioje yra tinkama temperatūra (žr.Akumuliatoriaus / akumuliatoriaus jkroviklio naudojimo instrukciją).
	Nešvarūs kontaktai.	Nuvalyti kontaktus.
	Trūksta jkroviklio įtampos.	Patikrinti, ar kištukas yra jkištas ir, ar elektros lizde yra įtampa.
	Pažeistas akumuliatoriaus jkroviklis.	Pakeisti originalia atsargine dalimi.
		Jei gedimas pasireiškia ir toliau, peržiūrėti akumuliatoriaus jkroviklio instrukcijų knygelę.
3. Nereguliarus pjūvis	Pjovimo įtaisų galandinimas sumažėjęs.	Kreiptis į specializuotą techninio aptarnavimo centrą.
	Per didelis eigos greitis, palyginti su pjaunamos žolės aukščiu.Pjovimo įtaiso blokas yra pilnas žolės.	Sumažinti eigos greitį ir / arba padidinti pjovimo aukštį.Palaukti, kol žolė išdžius.Išvalyti pjovimo įtaiso bloką.
4. Nejprasta vibracija naudojimo metu.	Pjovimo įtaisai nesubalansuoti.Pjovimo įtaisai atsilaisvinę.Atsilaisvinusios dalys.Galimi pažeidimai	Kreiptis į specializuotą techninio aptarnavimo centrą, kad būtų galima patikrinti, pakeisti ar suremontuoti.
5. Piktograma 7.E pav. lieka šviesti, o akumuliatoriaus šviesos diodai 2 ir 5 mirksi.	Akumuliatoriaus srovės perkrova:
	1. Pernelyg sudėtingos darbo sąlygos.	Sumažinti judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
	2. Per status šlaitas. Sumažinti judėjimo i priekį greitį ir patikrinti apdorojamos vietovės nuolydį.
6. Mirksi piktograma 7.N pav. Visi kiti mygtukų skydelio rodmenys (piktogramos ir šviesos diodu lemutės) išlieka funkcionalūs ir matomi.	Akumuliatoriaus, traukos variklio ir (arba) pjovimo įrenginio variklių išankstinis įspėjimas apie per aukštą temperatūrą:
	1. Sudėtingos darbo sąlygos.	Sumažinti judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
7. Piktogramos 7.E ir 7.N pav. lieka šviesti, akumuliatoriaus šviesos diodai 2 ir 4 mirksi. [IMAGE]	Akumuliatoriaus temperatūros viršijimas ir (arba) nukritimas:	Išjungti įrenginį, palaukti bent 5 minutes ir vėl jį įjungti.
	1. Sudėtingos darbo sąlygos.	Sumažinti judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
	2. Aplinkos sąlygos netinkamos.	Dirbti aplinkoje, kurios temperatūra atitinka įrenginio darbo sąlygas.
8. Piktograma 7.E pav. lieka šviesti, o akumuliatoriaus šviesos diodai 1, 4 ir 5 mirksi.	Srovės perkrova pjovimo įtaisams:
	1. Sudėtingos darbo sąlygos.	Sumažinti judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
	2. Kliūtys, kurios trukdo suktis pjovimo įtaisams.	Pašalinti kliūtis.
	3. Pjovimo įtaisų blokas yra pilnas žolės.	Išvalyti pjovimo įtaisų bloką.
9. Piktogramos 7.E ir 7.N pav. lieka šviesti, akumuliatoriaus šviesos diodai 1 ir 3 mirksi. [IMAGE]	Pjovimo įtaisų variklių perkaitimas: Išjungti įrenginį, palaukti bent 5 minutes ir vėl jį įjungti.
	Sudėtingos darbo sąlygos. Sumažinti	judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
10. Piktograma 7.E pav. lieka šviesti, o akumuliatoriaus šviesos diodai 1, 3 ir 5 mirksi.	Pjovimo įtaisų variklių sustabdymas:
	1. Sudėtingos darbo sąlygos.	Sumažinti judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
	2. Kliūtys, kurios trukdo suktis pjovimo įtaisams.	Pašalinti kliūtis.
	3.Pjovimo įtaisų blokas yra pilnas žolės.	Išvalyti pjovimo įtaisų bloką.
11. Piktogramos 7.E ir 7.N pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2 ir 4 mirksi. [IMAGE]	Traukos variklio perkaitimas: Išjungti įrenginį ir palaukti bent 5 minutes prieš pakartojant paleidimo procedūrą.
	1. Apkrautas traukos variklis.	Sumažinti judėjimo i priekį greitį.
	2. Per status šlaitas. Sumažinti judėjimo greitį ir patikrinti apdorojamos vietovės nuolydį.
	3. Per daug purvo ant ratų.	Patikrinti, ar ratai nėra užblokuoti. Jei taip, juos nuvalyti.
12. Piktogramos 7.E ir 7.O pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2, 4 ir 5 mirksi.	Įrenginys paleidžiamas neatleidus traukos pedalo (ne neutralioje padėtyje).	Išjungti įrenginį ir pakartoti paleidimo procedūrą tik įsitikinus, kad traukos pedalas yra neutralioje padėtyje (pedalas atleistas).
13. Piktogramos 7.E ir 7.O pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2, 3 ir 5 mirksi.	Pavarų dėžės jjungimo ir (arba) išjungimo svirtis yra išjungtos pavarų dėžės padėtyje.	Patikrinti transmisijos jjungimo ir (arba) išjungimo svirties padėtį ir, jei reikia, gražinti ją į jjungtos transmisijos padėtį.
		Jei problema išlieka, kreipkitės į techninės priežiūros centrą.
14. Piktograma 7.E pav. lieka šviesti, o akumuliatoriaus šviesos diodas 2 mirksi.	Akumuliatoriaus aptikimo ir (arba) ryšio klaida.	Išjungti įrenginį ir pakartoti paleidimo procedūrą.
		Patikrinti, ar akumuliatoriai teisingai įstatyti ir (arba) įdėti į lizdus.
		Jei problema išlieka, kreipkitės į techninės priežiūros centrą.
15. Piktograma 7.E pav. lieka šviesti, o akumuliatoriaus šviesos diodai 2, 3, 4 ir 5 mirksi.	Lygiagrečiojo modulio elektronikos klaida.	Išjungti įrenginį ir pakartoti paleidimo procedūrą.
		Jei problema išlieka, kreipkitės į techninės priežiūros centrą.
16. Akumuliatoriaus šviesos diodai 7.F pav. įsjungia ir išsijungia palaipsniui iš kairės į dešinę ir atvirkščiai.	Ryšio klaida tarp įmontuotų elektroninių modulių.	Išjungti įrenginį ir pakartoti paleidimo procedūrą.
		Jei problema išlieka, kreipkitės į techninės priežiūros centrą.
17. Piktograma 7.E pav. lieka šviesti, o akumuliatoriaus šviesos diodai 3 ir 4 mirksi.	Netinkama sumontuotų akumuliatorių konfigūracija.	Patikrinti, ar akumuliatoriai sumontuoti pagal tinkamą konfigūraciją (žr. techninių duomenų lentelę).

PASTABA

Dėl kitų lentelėje nenurodytų gedimų nedelsdami kreipkitės į įgaliotąjį techninės priežiūros centra.

16. PRIEDAI

16.1 RINKINYS MULČIAVIMUI

Susmulkina nupjautą żolę ir palieka ją ant vejos (36.A pav.).

16.2 AKUMULIATORIAUS İKROVIKLIS (GREITASIS İKROVIMAS)

Akumuliatoriaus jkroviklis, sutrumpinantis akumuliatoriaus jkrovimo laiką. Šiam jrenginiui patvirtintų jkroviklių sąrašas yra pateiktas lentelėje „Techniniai duomenys“. Leidžia išlaikyti akumuliatorių veiksmingą nenaudojimo laikotarpiu, užtikrindamas optimalų jkrovos lygį ir ilgesnį akumuliatoriaus naudojimo laiką (36.B pav.).

16.3 GALINIO IŠMETIMO APSAUGOS KOMPLEKTAS

Naudoti vietoj surinkimo maišo, kai žolė yra nesurenkama (36.C pav.).

SATURA RĀDĪTĀJS

1. VISPĀRĒJA INFORMĀCIJA......2
2. VISPĀRĒJIE DROŠĪBAS BRĪDINĀJUMI.....2
3. ZÃLES PLÃVÊJA AR SÊDOŠU VADÎTÃJU DROŠÍBAS BRÍDINÃJUMI 5

Len pri volante typu „Il“

LT • Šio naudotojo vadovo turinys ir paveikslėliai skirti tik „ST. S.p.A.“ ir yra saugomi autorių teisėmis – dokumentą atgaminti ar modifikuoti, visiškai arba iš dalies, yra draudžiama.
