Tuotetyyppi	Istuttava ruohonleikkuritraktori
Merkki	STIGA
Malli	SWIFT 372e
Virtalähde	Litiumioniakku 48 V (BT 750/1 Li 48 tai BT 775/1 Li 48)
Akun määrä	3 (mahdolliset konfiguraatiot 2 tai 3 heikennetyllä suorituskyvyllä)
Akkulaturi	CGDF Li 48 (sisäänrakennettu tai ulkoinen lisävaruste)
Leikkuukorkeus	3–8 cm (6 asentoa)
Leikkuuleveys	Noin 92 cm (ei tarkka, arvio)
Ajonopeus	Säädettävä (vetopoljin)
Suurin sallittu kaltevuus	10 astetta (noin 18%)
Vetomoottori	Sähköinen, tehoa ei ilmoitettu
Terämoottori	Sähköinen, tehoa ei ilmoitettu
Leikkuutapa	ECO, NORMAL, TURBO (paneeliversiosta riippuen)
Erikoistoiminnot	Bluetooth, vakionopeussäädin (paneelityyppi II), USB-liitäntä
Keräyssäkki	Mukana, äänellinen täyttymisilmaisin
Lisävarusteet	Mulching-sarja, takaheittosuojasarja, pikalaturi, suojapeite
Turvallisuus	Hätäpysäytys, käyttäjän läsnäolon tunnistus, mikrokatkaisimet, automaattijarru
Melutaso (taattu ääniteho)	Ei ilmoitettu (katso etiketti)
Paino	Ei ilmoitettu (katso etiketti)
Mitat (P x L x K)	Ei ilmoitettu (katso käyttöohje)
Päivittäinen huolto	Puhdistus jokaisen käytön jälkeen, kiinnitysten tarkistus, rengaspaineet, akkujen lataus
Määräaikaishuolto	Voitelu 25 tunnin välein, terien teroitus/vaihto, tuuletussuodattimien puhdistus vuosittain
Käyttötarkoitus	Ruohon leikkaaminen ja kerääminen kotikäyttöön (harrastekäyttö)

Usein kysytyt kysymykset - SWIFT 372e STIGA

Mikä on Stiga Swift 372e:n akun toiminta-aika?

Toiminta-aika riippuu useista tekijöistä: ruohon korkeus ja tiheys, ECO-tilan käyttö, ympäristön lämpötila. Optimoi käyttämällä ECO-tilaa, leikkaa kuivalla säällä ja vältä tiheitä pysähdyksiä.

Kuinka akut ladataan?

Voit ladata akut koneessa kytkemällä mukana toimitetun laturin (CGDF Li 48) istuimen alla olevaan latauspistorasiaan tai irrottaa ne ladataksesi ulkoisella laturilla (lisävaruste). Täysi lataus kestää useita tunteja.

Kuinka leikkuukorkeutta säädetään?

Käytä leikkuukorkeuden säätövipua (kuva 6.G), jossa on 6 asentoa 3–8 cm. Siirrä vipua sivusuunnassa ja lukitse se haluamaasi asentoon.

Mitä tehdä, jos kone ei käynnisty?

Varmista, että avain on työnnetty sisään kokonaan, hätäpysäytyspainike on kytketty pois, vaihteisto on kytketty (vipu vaakasuorassa) ja vetopoljin on vapautettu. Jos ongelma jatkuu, lataa akut.

Kuinka ECO-tilaa käytetään?

Tyypin II ohjauspaneelissa paina ECO-painiketta (kuva 7.H) vähentääksesi terien pyörimisnopeutta ja säästääksesi akkua. Sitä ei suositella käytettäväksi korkeassa tai märässä ruohossa.

Mitä jatkuva äänimerkki tarkoittaa?

Jatkuva äänimerkki tarkoittaa, että keräyssäkki on täynnä. Kytke terät pois, pysäytä kone ja tyhjennä säkki.

Kuinka purkukouru puhdistetaan?

Jos kouru tukkeutuu, poista keräyssäkki tai takasuojus ja poista kertynyt ruoho purkuaukon kautta. Voit myös käyttää vesiliitäntää kotelon sisäpinnan puhdistamiseen.

Voinko leikata peruutettaessa?

Kyllä, mutta sinun on pidettävä peruutusleikkuun sallintapainike (kuva 7.C) painettuna koko toimenpiteen ajan. Muuten terät kytkeytyvät automaattisesti pois.

Kuinka pyörä vaihdetaan?

Aseta kone tasaiselle alustalle, käytä sopivaa tunkkia (takapyörille enintään 130 mm korkeus), poista kansi, joustorengas ja aluslevy, vaihda pyörä. Voitele akseli rasvalla ennen uudelleen kokoamista.

Mikä on suositeltu säännöllinen huolto?

Ennen jokaista käyttöä: kiinnitysten tarkistus, rengaspaineet, turvalaitteiden tarkistus. Jokaisen käytön jälkeen: yleispuhdistus. 25 tunnin välein: voitelu ja terien teroitus. Vuosittain: akkujen tuuletussuodattimien puhdistus.

KÄYTTÖOHJE SWIFT 372e STIGA

[2] Syöttöjännite MAX

[3] Syöttöjännite NOMINAL

[4] Moottorin maksimaalinen toimintanopeus

[5] Akku

[6] Akkulaturi (CGDF Li 48)

[7] Latauksen maksimikesto

[8] Ajomoottorin teho

[9] Terämoottorin teho

[10] Radiotaajuudet, joilla radiolaite toimii

[11] Suurin mahdollinen lähetysteho radiotaajuksilla, joilla radiolaite toimii

[12] Eturenkaat

[13] Takarenkaat

[14] Täyttöpaine edessä

[15] Täyttöpaine takana

[16] Massa *

[17] Leikkaamattoman ruohon minimisäde

[18] Leikkuukorkeus

[19] Leikkuuleveys

[20] Etenemisnopeus (suuntaa-antava), eteenpäin mentäessäi

[21] Etenemisnopeus (suuntaa-antava), peruutettaessa

[22] Suurin sallittu kaltevuus

[23] Mitat

[24] Pituus säkin kanssa

[25] Leveys

[26] Korkeus

[27] Leikkuuvälineen koodi

[28] Äänenpainetaso (maks.)

[30] Mitattu äänitehotaso (maks.)

[31] Taattu äänitehotaso

[32] Tärinätaso ohjauspaikalla (maks.)

[33] Tärinätaso ohjauspyörällä (maks.)

[34] Taulukko akkujen oikeaoppista yhdistelyä varten

[35] Akkuyhdistelmä koneen optimaaliseen suorituskykyyn

[36] Akkuyhdistelmä, kun koneen suorituskyky on pienempi

[37] Akkuyhdistelmä, joka takaa vedon yhden ainoan aktivoinnin

[38] Yhteensä kolmen koneessa olevan akun käyttö (yhdistelmästä riippumatta) takaa koneen toiminnallisuuden, mutta heikommalla suorituskyvyllä

[39] Yhteensä kahden koneessa olevan akun käyttö (yhdistelmästä riippumatta) takaa yhden ainoan vedon aktivoinnin

[40] Tärkeää Kone ei toimi, jos siinä on vain yksi akku

[41] Parhaan suorituskyvyn saavuttamiseksi on suositeltavaa, että kaikki akut on ladattu täyteen

[42] Tilattavat lisävarusteet

[42.A1] Silppuamisvarusteet

[42.A2] Silppuamisvarusteet

[42.B] Akkulaturi

[42.C] Suojakangas

[42.D] Takatyhjennyksen suojussarja

[43] Ylimääräinen liitin usb-lisävarusteille

[43.A] Syöttöjännite ja -taajuus (Lähtö USB)

[43.B] Tyyppi

[43.C] Valmistajan nimi ja osoite

(a) Yhtäaikainen koneessa olevien kahden BT 750/1 Li 48 -akun ja pikalaturissa olevien kahden BT 775/1 Li 48 -akun lataaminen.

(b) Määritellystä poikkeava akkukokoonpano katsotaan koneen väärinkäytöksi.

[1] FR - CARACTÉRISTIQUES TECHNIQUES

[2] Tension d'alimentation MAX

[3] Tension d'alimentation NOMINALE

a. Sisemise osa puhastamine

TÄHELEPANU

9.3.3 Tungraua valik ja asend esirataste suhtes

3.1 Koulutus 5
3.2 Esitoimenpiteet.... 5
3.3 Käytön aikana....5
3.4 Huolto, varastointi....6
3.5 Ympäristönsuojelu....7

1. LAITTEESEEN TUTUSTUMINEN 7

4.1 Laitteen kuvaus ja käyttötarkoitus...... 7
4.2 Turvallisuusmerkinnät....8
4.3 Tunnistetarra 8
4.4 Pääkomponentit 9

1. ASENNUS....9

5.1 Asennusosat 9
5.2 Ohjauspyörän kokoaminen.... 10
5.3 Istuimen asennus 10
5.4 Keruusäkin asentaminen 10

1. HALLINTALAITTEET....10

6.1 Avainkatkaisin.... 10
6.2 Ajopoljin.... 10
6.3 Vaihteiston kytkentä- / vapautusvipu.. 11
6.4 Leikkuukorkeuden säätövipu 11
6.5 Hätätilapainike.... 11
6.6 Ylimääräinen liitin usb-lisävarusteille ... 11
6.7 äänimerkin antolaite 12
6.8 Painikkeet....12
6.9 Bluetooth-toiminto 15

1. LAITTEEN KÄYTTÖ 15

7.1 Esitoimenpiteet.... 15
7.2 Turvallisuustarkastukset 16
7.3 Käyttö kaltevalla maaperällä.... 17
7.4 Käynnistys....17
7.5 Työskentely....18
7.6 Pysäytys....19
7.7 Käytön jälkeen.... 19

1. SÄÄNNÖLLINEN HUOLTO 19

8.1 Yleistä 19
8.2 Akku 20
8.3 Puhdistus 22
8.4 Voitelu.... 23
8.5 Mutterit ja kiinnitysruuvit 23

1. YLIMÄÄRÄINEN HUOLTO 23

9.1 Turvallisuusohjeet....23
9.2 Leikkuuvälinekokonaisuus / leikkuuvälineet....23
9.3 Etu-/takapyörien vaihto....24
9.4 Led-lamppujen vaihto 25

1. VARASTOINTI 25

2. LIIKUTTAMINEN JA KULJETUS 25

3. HUOLTO JA KORJAUS 25

4. TAKUUSUOJA....26
5. HUOLTOTAULUKKO 26
6. VIKOJEN PAIKANNUS....27
7. LISÄVARUSTEET....30

16.1 Silppuamisvarusteet 30
16.2 Akkulaturi (pikalataus) 30
16.3 Takatyhjennyksen suojussarja ..... 30

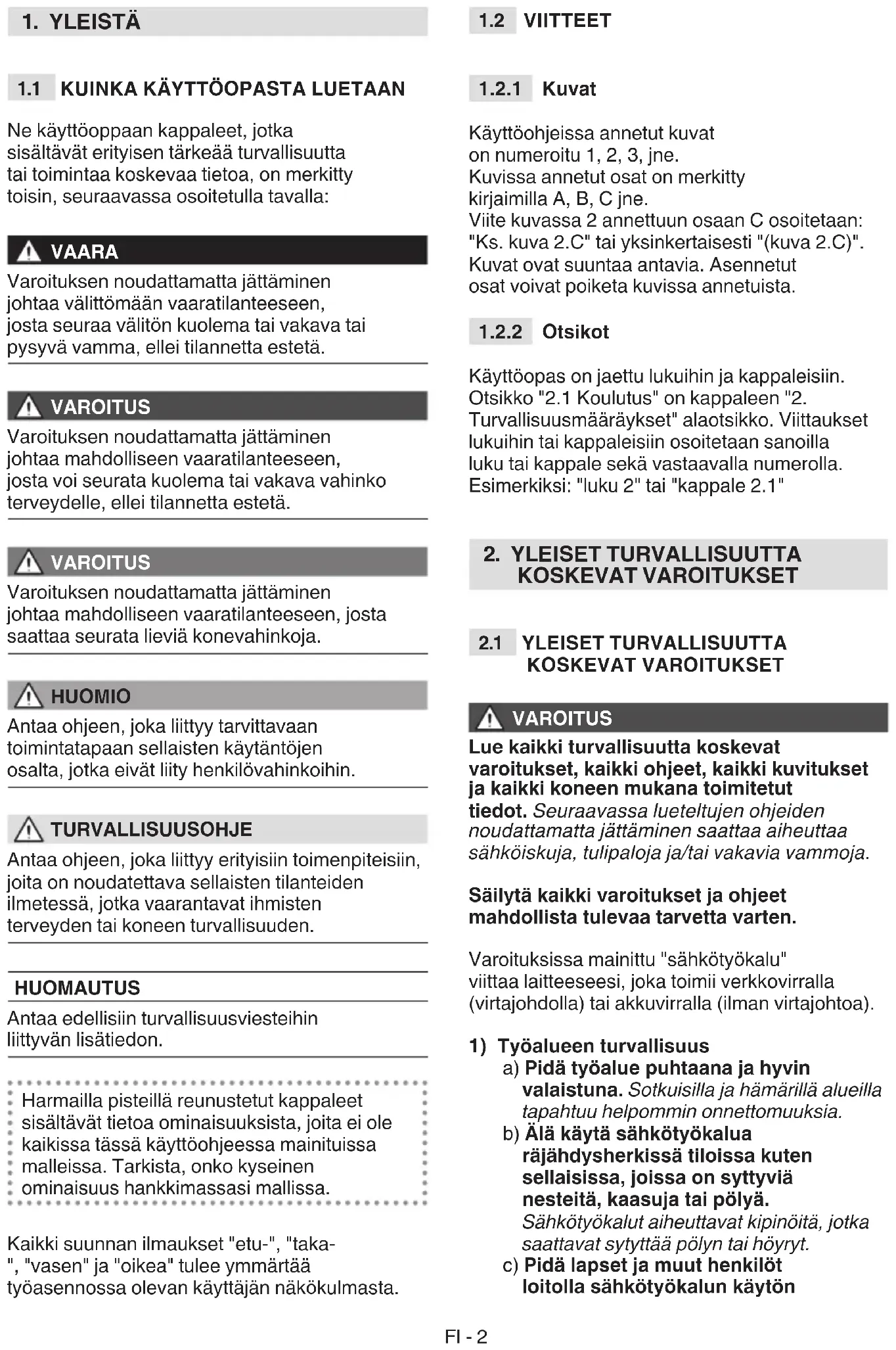

1. YLEISTÄ

1.1 KUINKA KÄYTTÖOPASTA LUETAAN

Ne käyttöoppaan kappaleet, jotka sisältävät erityisen tärkeää turvallisuutta tai toimintaa koskevaa tietoa, on merkitty toisin, seuraavassa osoitetulla tavalla:

VAARA

Varoituksen noudattamatta jättäminen johtaa välittömään vaaratilanteeseen, josta seuraa välitön kuolema tai vakava tai pysyvä vamma, ellei tilannetta estetä.

VAROITUS

Varoituksen noudattamatta jättäminen johtaa mahdolliseen vaaratilanteeseen, josta voi seurata kuolema tai vakava vahinko terveydelle, ellei tilannetta estetä.

VAROITUS

Varoituksen noudattamatta jättäminen johtaa mahdolliseen vaaratilanteeseen, josta saattaa seurata lieviä konevahinkoja.

HUOMIO

Antaa ohjeen, joka liittyy tarvittavaan toimintatapaan sellaisten käytäntöjen osalta, jotka eivät liity henkilövahinkoihin.

TURVALLISUUSOHJE

Antaa ohjeen, joka liittyy erityisiin toimenpiteisiin, joita on noudatettava sellaisten tilanteiden ilmetessä, jotka vaarantavat ihmisten terveyden tai koneen turvallisuuden.

HUOMAUTUS

Antaa edellisiin turvallisuusviesteihin liittyvän lisätiedon.

Harmailla pisteillä reunustetut kappaleet sisältävät tietoa ominaisuuksista, joita ei ole kaikissa tässä käyttöohjeessa mainituissa malleissa. Tarkista, onko kyseinen ominaisuus hankkimassasi mallissa.

Kaikki suunnan ilmaukset "etu-", "taka-", "vasen" ja "oikea" tulee ymmärtää työasennossa olevan käyttäjän näkökulmasta.

1.2 VIITTEET

1.2.1 Kuvat

Käyttöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne.

Kuvissa annetut osat on merkitty kirjaimilla A, B, C jne.

Viite kuvassa 2 annettuun osaan C osoitetaan: "Ks. kuva 2.C" tai yksinkertaisesti "(kuva 2.C)". Kuvat ovat suuntaa antavia. Asennetut osat voivat poiketa kuvissa annetuista.

1.2.2 Otsikot

Käyttöopas on jaettu lukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmääräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiksi: "luku 2" tai "kappale 2.1"

2. YLEISET TURVALLISUUTTA KOSKEVAT VAROITUKSET

2.1 YLEISET TURVALLISUUTTA KOSKEVAT VAROITUKSET

VAROITUS

Lue kaikki turvallisuutta koskevat varoitukset, kaikki ohjeet, kaikki kuvitukset ja kaikki koneen mukana toimitetut tiedot. Seuraavassa lueteltujen ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskuja, tulipaloja ja/tai vakavia vammoja.

Säilytä kaikki varoitukset ja ohjeet mahdollista tulevaa tarvetta varten.

Varoituksissa mainittu "sähkötyökalu" viittaa laitteeseesi, joka toimii verkkovirralla (virtajohdolla) tai akkuvirralla (ilman virtajohtoa).

1) Työalueen turvallisuus

a) Pidä työalue puhtaana ja hyvin valaistuna. Sotkuisilla ja hämärillä alueilla tapahtuu helpommin onnettomuuksia.
b) Älä käytä sähkötyökalua räjähdysherkissä tiloissa kuten sellaisissa, joissa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalut aiheuttavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyökalun käytön

aikana. Häiriötekijät voivat johtaa koneen hallinnan menetykseen.

2) Sähköturvallisuus

a) Akkulaturin johdon pistokkeen tulee sopia pistorasiaan. Älä tee koskaan muokkauksia pistokkeeseen. Älä käytä adaptereita akkulaturin maadoitetun johdon kanssa. Muokkaamattomat ja pistorasiaan sopivat pistokkeet vähentävät sähköiskun vaaraa.
b) Vältä kehon osumista maadoitettuihin pintoihin kuten putkiin, lämpökennoihin, sähkölevyihin, jäähdyttimiin.

Sähköiskun vaara kasvaa, jos vartalo on kosketuksissa maadoitukseen.

c) Älä jätä sähkötyökaluja sateeseen tai märkiin tiloihin. Työkalun sisään menevä vesi lisää sähköiskun vaaraa.
d) Älä irrota pistoketta koskaan akkulaturin johdosta vetämällä. Pidä akkulaturin johto kaukana lämmöstä, öljystä, liuottimista, leikkaavista esineistä, terävistä kulmista ja liikkuvista osista. Vaurioitunut tai juuttunut johto lisää sähköiskun vaaraa.
e) Alä käytä johtoa väärin. Alä kuljeta, vedä tai irrota työvälinettä pistorasiasta vetämällä johdosta. Pidä johto loitolla lämmöstä, öljystä, terävistä reunoista sekä liikkuvista osista. Vaurioitunut tai juuttunut johto lisää sähköiskun vaaraa.
f) Kun sähkötyökalua käytetään ulkona, on käytettävä ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun riskiä.
g) Jos sähkötyökalun käyttöä kosteissa olosuhteissa ei voi välttää, on käytettävä sähköpistorasiaa, joka on suojattu vikavirtasuojakytkimellä (RCD-Residual Current Device). RCD:n käyttö pienentää sähköiskun riskiä.
h) Liitä akkulaturi ainoastaan pistorasioihin, joiden verkkojännite ja taajuus on sama kuin koneen arvokilvessä.

VAARA

Kosteus ja sähkö eivät sovi yhteen:

• Sähköjohtojen käsittely ja kytkeminen on suoritettava kuivissa olosuhteissa.
• Älä laita koskaan sähköpistoketta tai johtoa kosketuksiin märän alueen kanssa (lätäkkö tai kostea maa).
• Tarpeen vaatiessa voidaan käyttää jatkojohtoja, joissa on tiiviit ja tyyppihyväksytyt pistokkeet; näitä on yleisesti markkinoilla.
• Lataukseen tarkoitetun pistorasian järjestäminen ja sen liittäminen rakennuksen sähköverkkoon on annettava pätevän sähköteknikon suoritettaviksi; pistorasia on suojattava asianmukaisesti vikavirtasuojakytkimellä (RCD-Residual Current Device), jonka laukaisuvirta vastaa noudatettavia määräyksiä.
• Väärin suoritettu liitäntä saattaa aiheuttaa oikosulkuja, vakavia henkilövaurioita tai jopa kuoleman.

- Latauksen aikaisten sähkökatkojen välttämiseksi:

• varmista, että sähkölaitteiston kokonaisvirtakapasiteetti on riittävä.
• kytke kone pistorasiaan, joka ampeeriarvo on riittävä.
• vältä muiden runsaasti virtaa kuluttavien sähkölaitteiden samanaikaista käyttöä.

3) Henkilöturvallisuus

a) Pysy valppaana, keskity siihen, mitä olet tekemässä ja toimi järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua väsyneenä tai huumausaineiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Hetkellinenkin huolimattomuus sähkötyökalun käytön aikana saattaa aiheuttaa vakavia henkilövahinkoja.
b) Käytä henkilösuojaimia. Käytä aina suojalaseja. Henkilönsuojaimien kuten pölyltä suojaavien kasvosuojusten, liukastumista estävien turvajalkineiden, suojakypärien ja kuulosuojaimien käyttö vähentää henkilövaurioiden syntymistä.
c) Vältä vahingossa käynnistyminen. Varmista, että kytkin on OFF-asennossa ennen sähkötyökalun pistokkeen liittämistä, siihen tarttumista tai sen kuljettamista. Jos sähkötyökalua kuljetetaan sormi kytkimellä tai se kytketään pistorasiaan kytkimen ollessa ON-asennossa, tapahtuu helpommin onnettomuuksia.
d) Irrota kaikki avaimet ja säätötyökalut ennen sähkötyökalun käynnistämistä.

Laitteen pyörivän osan kanssa kontaktiin jäävä avain tai työkalu saattaa aiheuttaa henkilövahinkoja.

e) Pysy suorassa. Pysy aina riittävästi tuettuna ja tasapainossa. Tämä mahdollistaa sähkötyökalun hyvän hallinnan odottamattomissa tilanteissa.

f) Pukeudu sopivalla tavalla. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Liehuvat vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos käytössä on pölyn poistamiseen ja keräämiseen tarkoitettuihin laitteistoihin liitettäviä laitteita, varmista, että ne on liitetty ja niitä käytetään oikein. Tällaisten laitteiden käyttö voi pienentää pölyyn liittyviä riskejä.

h) Älä anna koneen käytöstä hankitun kokemuksen aiheuttaa välinpitämättömyyttä ja sähkötyökalun turvallisuusperiaatteiden laiminlyömistä. Huolimattomasti suoritetuista toimenpiteistä saattaa aiheutua vakavia vaurioita sekunnin murto-osassa.

4) Sähkötyökalun käyttö ja hoito

a) Älä ylikuormita sähkötyökalua. Käytä työhön soveltuvaa sähkötyökalua. Soveltuva sähkötyökalu tekee parempaa työnjälkeä turvallisemmin ja nopeudella, johon se on suunniteltu.

b) Älä käytä sähkötyökalua, jos kytkin ei käynnistä tai pysäytä sitä. Sähkötyökalu, jota ei voi käyttää kytkimellä on vaarallinen ja se on korjattava.

c) Älä käytä konetta, jos et onnistu käynnistämään tai pysäyttämään sitä asianmukaisesti virta-avaimella. Kone, jota ei pystytä käyttämään virta-avaimella, on vaarallinen ja se on toimitettava korjattavaksi huoltoliikkeeseen.

d) Irrota virta-avain ennen minkäänlaisia säätöjä, lisävarusteiden vaihtoa tai ennen sähkötyökalun varastointia. Nämä ennaltaehkäisevät turvatoimenpiteet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistyksen vaaraa.

e) Kun sähkötyökalua ei käytetä, vie se pois lasten ulottuvilta,äläkä salli laitteen käyttöä henkilölle, jotka eivät tunne työkalua eivätkä ole tutustuneet näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia sellaisten käyttäjien käsissä, joita ei ole ohjeistettu.

f) Huolehdi sähkötyökalujen ja lisävarusteiden huollosta. Varmista, että liikkuvat osat on kohdistettu oikein ja että ne pääsevät liikkumaan vapaasti, että mikään osa ei ole rikki eikä esiinny mitään muutakaan olosuhdetta, joka saattaisi vaikuttaa haitallisesti sähkötyökalun toimintaan. Jos sähkötyökalussa on vaurioita, se on korjattava ennen käyttöä. Monet onnettomuudet johtuvat vaillinaisesta huoltamisesta.

g) Pidä leikkaavat osat terävinä ja puhtaina. Leikkaavien osien asianmukainen huolto, johon kuuluu leikkuuterien pitäminen terävinä, vähentää niiden juuttumista ja helpottaa niiden ohjaamista.

h) Käytä sähkötyökalua ja sen lisävarusteita annettujen ohjeiden mukaisesti, työolosuhteet ja työn luonteen huomioiden.

Sähkötyökalun käyttäminen sen varsinaisista käyttötarkoituksista poikkeaviin toimenpiteisiin saattaa aiheuttaa vaaratilanteita.

i) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina; poista mahdolliset öljy- ja rasvatahrat niistä välittömästi. Liukkaat kahvat ja tarttumapinnat eivät mahdollista sähkötyökalun turvallista liikuttamista ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisten työkalujen käyttö ja varotoimet

a) Akkujen lataamiseksi käytä ainoastaan valmistajan suosittelemia akkulatureja. Akkulaturi, joka sopii yhdelle akkutyypille, voi aiheuttaa tulipalon, sähköiskun, ylikuumenemisen tai syövyttävän akkunesteen vuodon vaaran, jos sitä käytetään muunlaisen akkutyypin kanssa.

b) Käytä ainoastaan työvälineelle tarkoitettuja akkuja. Minkä tahansa muun akkutyypin käyttäminen saattaa aiheuttaa vammojen ja tulipalojen vaaran.

c) Kun akut eivät ole käytössä, ne on pidettävä loitolla muista metalliesineistä kuten niiteistä, kolikoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineistä, jotka voisivat aiheuttaa liittimien oikosulun.

Akkuliittimissä tapahtuva oikosulku saattaa aiheuttaa palon tai tulipaloja.

d) Akun huono kunto voi johtaa nesteen vuotamiseen ulos. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä joutuu silmiin, ota yhteyttä lääkäriin. Akusta vuotanut neste saattaa aiheuttaa ihoärsytystä tai palovammoja.

e) Älä käytä vahingoittunutta tai muokattua akkua tai työkalua.

Vahingoittuneet tai muokatut akut saattavat käyttäytyä odottamattomalla tavalla ja aiheuttaa tulipalon, räjähdyksen tai vammojen vaaran.

f) Älä altista akkuja tai työkalua tulelle tai liian kuumalle lämpötilalle. Altistuminen tulelle tai yli 130 °C:n lämpötilalle saattaa aiheuttaa räjähdyksen.

g) Noudata kaikkia latausta koskevia ohjeita äläkä lataa akkuja tai konetta, jos lämpötila poikkeaa ohjeissa ilmoitetusta lämpötila-alueesta. Väärällä tavalla tai annetusta vaihteluvälistä poikkeavassa lämpötilassa suoritettu lataus voi vahingoittaa akkuja ja lisätä tulipalon riskiä.

h) Älä lataa akkuja tiloissa, joissa esiintyy höyryjä, syttyviä aineita tai jotka ovat liian kosteita.

Jos toimenpide on välttämättä suoritettava kosteassa tilassa, käytä vikavirtasuojakytkimellä (RCD-Residual Current Device) suojattua pistorasiaa sähköiskuvaaran vähentämiseksi.

i) Älä säilytä akkulaturin johtoa lasten ulottuvilla.

6) Huolto

a) Anna sähkötyökalun korjaaminen pätevän henkilökunnan tehtäväksi ja ainoastaan alkuperäisiä varaosia käyttäen. Näin sähkötyökalu pysyy turvallisena.

b) Ålä korjaa akkuja. Valmistajan tai erikoistuneen huoltokeskuksen tulee tehdä korjaukset.

3. PÄÄLTÄAJETTAVAN RUOHONLEIKKURIN TURVALLISUUTTA KOSKEVAT VAROITUKSET

3.1 KOULUTUS

• Tutustu vipuihin ja laitteen oikeaan käyttöön. Opi pysäyttämään laite nopeasti.
• Älä anna laitetta lasten käyttöön tai sellaisten henkilöiden käyttöön, jotka eivät tunne

käyttöohjeita riittävän hyvin. Paikalliset lait voivat määrittää käyttäjän alaikärajan.

• Älä kuljeta lapsia tai muita matkustajia.
• Muista, että käyttäjä on vastuussa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuudelleen. Käyttäjän vastuulla on arvioida maaston mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin oman ja muiden turvallisuuden takaamiseksi, erityisesti kun työskennellään kaltevilla, epätasaisilla, liukkailla tai epävakaila pinnoilla.

- Tämä käyttöopas on konetta täydentävä elementti, jonka on näin ollen seurattava aina koneen mukana, kun kone luovutetaan väliaikaisesti tai pysyvästi toisiin käsiin.

3.2 ESITOIMENPITEET

Henkilönsuojaimet

• Käytä tarkoituksenmukaisia vaatteita, työjalkineita joissa on liukumista estävät pohjat ja pitkiä housuja. Älä koskaan käynnistä laitetta paljain jaloin tai sandaalit jalassa. Käytä kuulosuojaimia.
• Kuulosuojainten käyttö voi rajoittaa kykyä kuulla mahdollisia varoituksia (huutoja tai hälytyksiä). Tarkkaile äärimmäisen huolella, mitä tapahtuu työalueen lähellä.
• Älä käytä huiveja, kauluspaitoja, kaulanauhoja, rannerenkaita tai muita vaatteita, joissa on liehuvia osia tai nauhoja, äläkä solmioita tai muita roikkuvia tai leveitä asusteita, jotka voivat sotkeutua laitteeseen tai työskentelyalueella oleviin esineisiin ja materiaaleihin.
• Sido pitkät hiukset kiinni.

Työalue / Laite

Tarkista työskentelyalue ja poista kaikki asiat, jotka laite voisi singota tai jotka voisivat vahingoittaa leikkuuvälinettä/pyöriviä osia (kivet, oksat, rautalangat, luut jne.).

3.3 KÄYTÖN AIKANA

Työalue

• Älä käytä laitetta räjähdysalttiissa ympäristöissä, syttyvien nesteiden, kaasujen tai pölyn lähettyvillä.
  Sähköliittimet tai mekaaninen hankaus voivat aiheuttaa kipinöitä, jotka puolestaan voivat sytyttää pölyn tai kaasut.
• Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa ja hyvän näkyväisyyden vallitessa.

• Pidä aikuiset, lapset ja eläimet poissa työalueelta. Lapsien on ehdottomasti oltava toisen aikuisen valvonnassa.

• Vältä työskentelemästä märässä ruohossa, sateessa ja jos ukkosen vaara esiintyy ja erityisesti jos voi salamoida.

• Huomioi tarkalleen maaperässä esiintyvät epäyhdenmukaisuudet (kuopat, ojat), kaltevat paikat, piilevät vaarat ja mahdollisten esteiden paikallaolo, jotka voivat rajoittaa näkyvyyttä.
• Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien tai penkereiden läheisyydessä. Laite voi mennä kumoon, jos rengas menee yli reunan tai jos reuna pettää.
• Toimi erittäin varovaisesti kaltevilla mailla joilla vaaditaan erityistä varovaisuutta laitteen kumoutumisen tai sen hallinnan menettämisen vuoksi. Hallinnan menettämisen pääasialliset syyt ovat:
• Renkaiden pidon puuttuminen.
• Liiallinen nopeus.
• Äkilliset suunnan vaihdot.
• Riittämätön jarrutus.
• Suoritettava työtehtävä on liian vaativa laitteelle.
• Maaperän laitteelle asettamia vaatimuksia ei tunneta tarpeeksi.
• Koneen käyttö vetolaitteena.
• Tarkkaile liikennettä, kun käytät laitetta tien läheisyydessä.

HUOMIO

Käyttöoppaan aiheena olevia koneita ei ole suunniteltu vetolaitekäyttöön.

Laitteen käsittely

• Laitteella ajon ja työskentelyn aikana pysy tarkkana ja säilytä tarvittava keskittymiskyky.
• Toimi varovaisesti kun peruutat ja liikut taaksepäin. Katso taaksepäin ennen peruuttamista ja sen aikana varmistaaksesi, ettei esteitä esiinny.
• Noudata varovaisuutta kun käytät lisävarusteita, jotka voivat heikentää koneen vakautta erityisesti rinteissä.
• Pidä aina kädet ja jalat kaukana leikkuuvälineestä sekä moottoria käynnistettäessä että laitetta käytettäessä.
• Pidä kädet ja jalat loitolla istuimen tuesta. Näissä kohdissa on puristuksiin joutumisen vaara.

VAROITUS

Leikkuuelementti jatkaa pyörimistä muutaman sekunnin ajan myös sen irtikytkennän tai moottorin sammuttamisen jälkeen.

VAROITUS

Huomioi tarkkaan leikkuuvälineiden kokonaisuus jossa on useampi kuin yksi leikkuuväline, sillä yksi pyörivä leikkuuväline vai aiheuttaa muiden välineiden pyörinnän.

TURVALLISUUSOHJE

Jos työskentelyn aikana osia menee rikki tai tapahtuu onnettomuus, pysäytä heti moottori ja mene pois laitteen läheltä lisävahinkojen välttämiseksi. Jos tapahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimenpiteisiin ja ota yhteyttä sairaanhoitohenkilökuntaan. Poista huolellisesti mahdolliset jätteet, jotka saattavat vahingoittaa henkilöitä tai eläimiä, jos niitä ei huomaa.

Käyttörajoitukset

• Älä koskaan käytä laitetta, jos suojukset ovat vahingoittuneet, niitä ei ole tai ne eivät ole oikein asennettu (keruusäkki, takatyhjennyksen suojus)
• Älä käytä laitetta jos lisävarusteita/työkaluja ei ole asennettu määrättyihin kohtiin.
• Älä kytke pois, deaktivoi, irrota tai peukaloi paikalla olevia turvajärjestelmiä/mikrokytkimiä.
• Älä altista laitetta liallisille rasituksille äläkä käytä siihen soveltumatonta laitetta raskaisiin töihin. Sopivan laitteen käyttö vähentää riskejä ja parantaa työn laatua.
• Laitetta ei ole tyyppihyväksytty yleisillä teillä ajamiseen. Sitä tulee käyttää (tieturvallisuussääntöjen mukaisesti) ainoastaan yksityisillä, liikennöimättömillä alueilla.

HUOLTO, VARASTOINTI

Suorita säännöllinen huolto ja oikea varastointi laitteen turvallisuuden ja suorituskyvyn säilyttämiseksi.

Huolto

• Älä koskaan käytä laitetta, jos siinä on kuluneita tai vaurioituneita osia. Käyttöturvallisuuden kannalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin, eikä niitä korjata.
• Suoritettaessa säätöjä laitteeseen varo sormien joutumista liikkuvan leikkuuvälineen ja laitteen kiinteiden osien väliin.
• Anna koneen korjaaminen pätevän henkilökunnan tehtäväksi ja ainoastaan alkuperäisiä varaosia käyttäen. Näin kone pysyy turvallisena.

- Älä korjaa akkuja. Valmistajan tai erikoistuneen huoltokeskuksen tulee tehdä korjaukset.

TURVALLISUUSOHJE

Näissä ohjeissa annetut melu- ja tärinätason arvot vastaavat laitteen käytössä syntyviä maksimiarvoja. Epävakaan leikkuuelementin käyttö, liian nopea liike ja huollon puute vaikuttavat merkittävästi melu- ja tärinäpäästöarvoihin. Näin ollen on tarpeen soveltaa ennaltaehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa korkeasta melusta ja tärinästä syntyvät mahdolliset vahingot; suorita laitteen huolto, käytä kuulosuojaimia, pidä taukoja työskentelyn aikana.

Varastointi

Tulipalon vaaran vähentämiseksi, älä jätä jäännösmateriaaleja sisältäviä säiliöitä sisätiloihin.

3.5 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla laitteen käytössä ensisijaisen tärkeä ja etusijalla oleva seikka, rauhanomaisen rinnakkaiselon ja elinympäristömme hyväksi.

• Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, hajonneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa laittaa sekajätteeseen, vaan ne on lajiteltava ja vietävä asianmukaiseen kierrätyskeskukseen, joka huolehtii materiaalien kierrätyksestä.
• Noudata tarkasti paikallisia säädöksiä, koskien jätteiden hävitystä.
• Kun laite poistetaan käytöstä, älä jätä sitä luontoon, vaan toimita se kierrätyskeskukseen paikallisten määräysten mukaisesti.

Älä hävitä sähkölaitteita kotitalousjätteiden seassa. Euroopan parlamentin ja neuvoston direktiivi 2012/19/EY sähkö- ja elektroniikkaromusta ja sen

toteuttaminen kansallisten säädösten mukaisesti määrää sähkölaitteiden erillisen keräyksen niin, että ne voidaan käyttää uudelleen ympäristöystävällisesti. Jos sähköisiä laitteita hävitetään kaatopaikalle tai maaperään, vahingolliset aineet saattavat joutua pohjaveteen ja ravintoketjuun vahingoittaen siten terveyttä ja hyvinvointia. Lisätietoja tämän laitteen hävittämisestä saa kotitalousjätteiden hävityksestä vastaavalta elimeltä tai jälleenmyyjältä.

Li-ion

Käyttöiän lopussa, hävitä akut huomioiden riittävästi ja noudattaen voimassaolevia paikallisia määräyksiä. Akku sisältää sekä sinulle että ympäristölle vaarallista materiaalia. Se on irrotettava ja hävitettävä erillisessä paikassa, joka hyväksyy litiumioniakkuja.

Käytettyjen tuotteiden ja pakkausmateriaalien erillinen keräys sallii materiaalien kierrätyksen ja uusiokäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ennaltaehkäisemään ympäristön saastumista ja vähentää raaka-aineiden käyttöä.

4. LAITTEESEEN TUTUSTUMINEN

4.1 LAITTEEN KUVAUS JA KÄYTTÖTARKOITUS

Tämä on päältääjettava ruohonleikkuri.

Koneessa on sähkömoottorit, jotka käyttävät leikkuuvälinettä sekä sähkömoottori, joka säätelee vetoa. Koneessa on takaveto.

Käyttäjä kykenee ohjaamaan laitetta ja käyttämään pääohjauksia istumalla aina kuljettajan paikalla.

Laitteeseen asennetut turvalaitteen pysäyttävät moottorin ja leikkuuvälineen muutaman sekunnin sisällä (kappale 7.2.2).

4.1.1 Käyttötarkoitus

Tämä laite on suunniteltu ja valmistettu ruohonleikkuuseen, tarkoituksena erityisesti:

1. Leikata ruohoa ja kerätä sen keruusäkkiin.
2. Leikata ruohoa ja tyhjentää sen maahan takaosastaan (jos varusteena).
3. Leikata ja silputa ruohoa ja levittää sen maahan (katteenlevitystoiminto - laitekohtainen).

Erityisten valmistajan suunnittelemien lisävarusteiden käyttö alkuperäisinä varustuksina tai erikseen hankittavina sallii kyseisen työstön erilaisten käyttötapojen mukaan, jotka

on annettu tässä oppaassa ja yksittäisten varustusten ohella annetuissa ohjeissa. Vastaavasti mahdollisuus käyttää ylimääräisiä lisävarusteita (jos valmistajan suunnittelemia) voi monipuolistaa sen käyttötarkoitusta ohjeissa annettujen rajojen ja ehtojen mukaisesti, jotka tulevat laitteiden mukana.

4.1.2 Väärä käyttö

Käyttö mihin tahansa muuhun tarkoitukseen kuin koneen käyttötarkoitukseen saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan):

• muiden henkilöiden, lasten tai eläinten kuljettaminen laitteessa, sillä ne voivat pudota kyydistä ja saada vakavia vammoja tai vaarantaa turvallisen ajon;
• kuormien työntäminen;
• laitteen käyttäminen epätasaisessa, liukkaassa, jäätyneessä tai kivisessä maastossa tai lätäköissä tai soissa, joiden maaston koostumusta ei ole mahdollista arvioida
• leikkuuvälineen käyttö alueilla, joissa ei kasva ruohoa
• laitteen käyttäminen lehtien tai jätteiden keräämiseen;
• määritetystä konfiguraatiosta poikkeavan akkukonfiguraation käyttäminen (katso tekniset tiedot -osio).

HUOMIO

Laitteen virheellinen käyttö aiheuttaa takuun raukeamisen, jolloin valmistaja vapautuu vastuusta ja kaikki vastuu käyttäjälle tai kolmansille osapuolille koituneista vahingoista tai vammoista siirtyy valmistajalta käyttäjälle.

4.1.3 Käyttäjätyyppi

Tämä laite on tarkoitettu kuluttajien käyttöön eli muille kuin ammattikäyttäjille. Se on tarkoitettu harrastekäyttöön, ja sitä voi käyttää vain yksi käyttäjä.

4.2 TURVALLISUUSMERKINNÄT

Laitteeseen on kiinnitetty erilaisia merkkejä (kuva 2 ). Niiden tehtävä on muistuttaa käyttäjää toimintatavoista, jotka varmistavat välttämättömän tarkkaavaisuuden ja varovaisuuden laitetta käytettäessä. Symbolien selitykset:

VAROITUS

Lue ohjeet ennen koneen käyttämistä.

VAROITUS

Ota avain pois ja lue ohjeet ennen mihinkään huolto-tai korjaustoimenpiteisiin ryhtymistä.

ESINEIDEN SINKOUTUMIS-VAARA

Älä ikinä työskentele ilman, että takatyhjennyksen suojus tai keruusäkki on asennettu paikoilleen.

ESINEIDEN SINKOUTUMIS-VAARA

Pidä käytön aikana ulkopuoliset loitolla, työalueen ulkopuolella.

LAITTEEN KUMOON KAA- TUMISEN VAARA

Älä käytä tätä konetta rinteissä, joiden kaltevuus on yli 10°.

PURISTUMISVAARA

Varmista, että lapset pysyvät etäällä koneesta sen moottorin käydessä.

LEIKKAUTUMISVAARA

Liikkeessä olevat leikkuuvälineet. Älä vie käsiä tai jalkoja leikkuuvälineille tarkoitetun tilan sisälle.

TURVALLISUUSOHJE

Huonokuntoiset tai lukukelvottomat tarrat on vaihdettava. Pyydä tilalle uudet tarrat valtuutetulta laitekohtaiselta huoltokeskukselta.

4.3 TUNNISTETARRA

Tunnistustarrassa on seuraavat tiedot (kuva 1):

1. Äänitehotaso.
2. Vaatimustenmukaisuusmerkki.
3. Valmistusvuosi.
4. Laitetyyppi.
5. Sarjanumero.
6. Valmistajan nimi ja osoite.
7. Tuotekoodi.
8. Moottorin maksimaalinen toimintanopeus.
9. Paino kiloina.

10. Sähköinen suojausaste.

11. Nimellisjännite.

12. Akun kapasiteetti.

Kirjoita laitteen tunnistetiedot niille tarkoitettuihin kohtiin kannen takaosassa olevaan tarraan.

TURVALLISUUSOHJE

Käytä tarrassa lukevia tunnistavia tietoja joka kerta kun valtuutettuun huoltokeskukseen otetaan yhteyttä.

HUOMAUTUS

Esimerkki vaatimuksenmukaisuusvakuutuksesta löytyy käyttöoppaan viimeisiltä sivuilta.

4.4 PÄÄKOMPONENTIT

Laite on valmistettu seuraavista pääosista, joita vastaa seuraavat toiminnot (kuva 1):

A. Leikkuuvälineiden kokonaisuus: suojuksesta muodostuva kokonaisuus, jonka sisältä löytyvät pyörivät leikkuuvälineet.
B. Leikkuuvälineet: Ruohon leikkaamiseen tarkoitetut elementit. Niiden päihin asetetut siivekkeet edesauttavat leikatun ruohon siirtymistä poistoputkea kohti.
C. Poistoputki: Liitososa leikkuuvälinekokonaisuuden ja keruusäkin välillä.
D. Keruusäkki: Sen lisäksi, että säkki kerää leikatun ruohon, se toimii turvaelementtinä, joka estää leikkuuvälineiden mahdollisesti keräämien kappaleiden sinkoutumisen kauas koneesta.
E. Takatyhjennyksen suojus (saatavina lisävarusteena): Asennettu keruusäkin tilalle, estää leikkuuvälineiden mahdollisesti keräämien kappaleiden sinkoutumisen kauas koneesta.
F. Kuljettajan istuin: Laitteen käyttäjän työskentelypaikka. Se on varustettu anturilla, joka havaitsee kuljettajan paikalla olon, jolloin turvalaite tarvittaessa keskeyttää laitteen toiminnan.
G. Terämoottorit: Antavat liikkeen leikkuuvälineille.
H. Voimansiirtomoottori: Antaa liikkeen pyörille.
I. Akut: Antavat energian moottoreille ja koneen kaikille sähköisille komponenteille.
J. Ohjauspyörä: ohjauspyörän avulla ohjataan etupyöriä.

K. Painikkeet: Käyttöliittymä, joka tuo yhteen koneen käytön tärkeimmät hallintalaitteet.

5. ASENNUS

VAROITUS

Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkasti kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Älä käytä laitetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritettu loppuun.

Kuljetus- ja varastointiteknisistä syistä jotkin laitteen osat toimitetaan purettuina ja ne tulee koota pakkauksesta purkamisen jälkeen.

Laitteen poisto pakkauksesta ja asennus tulee suorittaa tasaisella ja kiinteällä alustalla. Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun

5.1 ASENNUSOSAT

Pakkaus sisältää asennusosat, jotka on lueteltu seuraavassa taulukossa:

	Kuvaus
1 Ohjauspyörä ja asennusosat
2 Kuljettajan istuin
3 Akkulaturi
4 Säkki asennusruuveineen ja ohjeineen
5 Pussi, joka sisältää:- käyttöohjeet ja asiakirjat- istuimen asennusruuvit- 2 virta-avainta
6 Matkapuhelintelinesarja (jos varustee-na).

5.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo osien hävittämistä
2. Tutustu laatikossa olevaan dokumentaatioon, nämä ohjeet mukaan luettuina.
3. Ota pois laatikosta kaikki irralliset osat.
4. Ota laite pois pakkauksesta noudattamalla seuraavia varotoimia:

5. nosta leikkuuvälineen kokonaisuus mahdollisimman korkealle (kappale 6.4) estääksesi sen vahingoittumista kun laite lasketaan alas kuormalavalta

6. Vie takavoimansiirron vapautusvipu vapautusasentoon (kappale 6.3).
   • Laske laite kuormalavalta.

5.2 OHJAUSPYÖRÄN KOKOAMINEN

Aseta ensin laite tasaiselle alustalle ja kohdista etupyörät. Seuraavaksi:

Vain ohjauspyörä tyyppi I

1. Asenna tuki (kuva 3.B) ohjauspylvääseen (kuva 3.A).
2. Asenna keskiö (kuva 3.C) ohjaustukeen (kuva 3.B) huolehtien, että pistoke (kuva 3.G) asetetaan oikein keskiön asennuspaikkaan (kuva 3.C).
3. Asenna ohjauspyörä (kuva 3.D) keskiöön (kuva 3.C) siten, että puolat osoittavat kohti istuinta.
4. Kiinnitä ohjauspyörä (kuva 3.D+C) tukeen (kuva 3.B) käyttäen toimitettuja ruuveja (kuva 3.E) ja noudattaen annettua järjestystä.
5. Laita ohjauspyörän kansi (kuva 3.F) naksauttaen paikalleen.

Vain ohjauspyörä tyyppi II

1. Asenna keskiö (kuva 3.B) ohjauspylvääseen (kuva 3.A) huolehtien, että pistoke (kuva 3.C) asetetaan oikein keskiön asennuspaikkaan.
2. Asenna ohjauspyörä (kuva 3.D) keskiöön (kuva 3.B) siten, että puolat osoittavat kohti istuinta.
3. Kiinnitä ohjauspyörä (kuva 3D) tukeen (kuva 3A) käyttäen toimitettuja ruuveja (kuva 3.E) ja noudattaen annettua järjestystä.
4. Asenna matkapuhelinteline (kuva 3.F) huolehtien, että se asennetaan oikein paikoilleen ohjauspyörään (kuva 4.F, D).
5. Asenna matkapuhelintelineen tulppa (kuva 3.G) huolehtien, että se asennetaan oikein paikoilleen matkapuhelintelineeseen (kuva 4.G, F).

5.3 ISTUIMEN ASENNUS

Asenna istuin (kuva 5.A) levyyn (kuva 5.B) käyttäen mukana tomitettuja ruuveja (kuva 5.C) ja ruuviosia (kuva 5.E) ja noudata annettua järjestystä.

5.4 KERUUSÄKIN ASENTAMINEN

1. Aseta keruusäkin kangas (kuva 8.A) runkoon (kuva 8.B) ja kiinnitä se siihen tarkoitettujen ympäri kulkevien suljinten (kuva 8.D) avulla.
2. Asenna kansi (kuva 8.C) runkoon (kuva 8.B) käyttäen toimitettuja ruuveja ohjeistettu määrä ohjeistettuihin kohtiin.
3. Kiinnitä kangas (kuva 8.A) kanteen (kuva 8.C) mukana olevien renkaiden (kuva 8.E) avulla käyttäen niitä ohjeistettu määrä ohjeistettuihin kohtiin.

6. HALLINTALAITTEET

6.1 AVAINKATKAISIN

Tämä avaimella toimiva hallintalaite toimii pääkatkaisimena, joka kytkee koneen käynnistyspiirin päälle ja pois päältä. Virta-avaimella (kuva 6.A) on 2 asentoa:

1. Avain ei kytketty. Syöttöpiiri on poissa käytöstä ja kone sammuu. Mitään toimintoa ei voida aktivoida
2. Avain pohjassa. Kone on valmis käynnistettäväksi.

6.2 AJOPOLJIN

Ajopolkimella (kuva 6.F) aktivoidaan pyörien veto ja säädetään koneen nopeus, sekä eteen- että taaksepäin ajettaessa.

1. Ajo eteenpäin: kun poljinta painetaan eteenpäin, kone kulkee eteenpäin. Mitä enemmän poljinta painetaan, sitä enemmän kasvaa koneen nopeus asteittain.

1. Peruutus: kun poljinta painetaan taaksepäin, kone kulkee taaksepäin. Kun polkimeen kohdistuvaa painetta vähennetään, kone laskee asteittain nopeuttaan.

2. Seisonta: kun poljin päästetään, päälle kytkeytyy automaattisesti käyttöjarru, joka hidastaa koneen liikettä ja pysäyttää sen siten, että kaikki liike estyy kunnes ajopoljinta painetaan uudelleen.

HUOMAUTUS

Veto kytkeytyy pois päältä, kun käyttäjä poistuu istuimelta.

6.3 VAIHTEISTON KYTKENTÄ-/VAPAUTUSVIPU

Vaihteiston kytkentä- / vapautusvivusta (kuva 6.H) konetta voidaan siirtää manuaalisesti ilman, että konetta joudutaan käynnistämään. Hallintalaitteella on kaksi asentoa:

1. Vaihteisto kytketty päälle: siirrä vipu (kuva 6.H) vaakatasoon (A). Konetta voidaan liikuttaa normaalisti käynnistämällä se.
2. Vaihteisto ei ole kytketty päälle: siirrä vipu (kuva 6.H) alas (B). Konetta voidaan siirtää manuaalisesti, eli ilman, että se käynnistetään.

VAROITUS

Siirrä konetta manuaalisesti ainoastaan tasaisella alustalla.

TURVALLISUUSOHJE

Kytkentä- / vapautusvipu ei saa koskaan olla keskiasennossa. Tämä asento ylikuumentaa ja vahingoittaa voimansiirtoa.

6.4 LEIKKUUKORKEUDEN SÄÄTÖVIPU

Tästä vivusta (kuva 6.G) nostetaan ja lasketaan leikkuuvälinekokonaisuutta, joka voidaan asettaa 6 eri leikkuukorkeudelle välillä 3 - 8 cm.

Asennosta toiseen siirtymiseksi vipua on siirrettävä sivusuunnassa ja asetettava se johonkin säätölovista.

6.5 HÄTÄTILAPAINIKE

Hätätilapainikkeella (kuva 6.B) kone voidaan sammuttaa välittömästi hätätilanteen sattuessa. Painikkeella on kaksi asentoa:

1. Aktivoitu: Hätäpainikkeen painaminen pysäyttää leikkuuvälineiden ja vetoa ohjaavat moottorit.

1. Deaktivoitu: Käännä hätäpainiketta myötäpäivään sen deaktivoimiseksi ja kaikkien toimintojen palauttamiseksi käyttöön. Käynnistä kone toistamalla käynnistystoimenpide (kappale 7.4).

HUOMAUTUS

Kun hätäpainike on aktivoituna, konetta ei ole mahdollista käynnistää.

HUOMIO

Hätäpainiketta ei saa koskaan käyttää rutiininomaisesti koneen sammutustapana.

6.6 YLIMÄÄRÄINEN LIITIN USB-LISÄVARUSTEILLE

Tämä usb-pistoke (kuva 6.I) voi ladata USB-laitteita. Se on ainoastaan latauskäyttöön. Liittimen toimintoihin ei kuulu viestiminen liitetyn USB-laitteen kanssa.

Pistorasiassa on virta ainoastaan, kun avain (kuva 6.A) on kokonaan paikoillaan.

Älä lataa USB-liittimeen liitettyä lisävarustetta sateisissa, kosteissa tai kuumissa olosuhteissa, joissa altistutaan suoralle auringonvalolle. Käyttö yllä mainituissa olosuhteissa johtaa takuun raukeamiseen ja poistaa valmistajan kaiken vastuun ongelmatilanteissa.

Älä avaa USB-liitännän tulppaa sateella tai pölyisissä olosuhteissa.

Valmistaja ei ole vastuussa, mikäli USB-liitäntään liitetty laite vaurioituu tai tietoja katoaa käytön aikana.

6.7 ÄÄNIMERKIN ANTOLAITE

• Kaksoisäänimerkki ilmoittaa, että keruusäkki puuttuu. Tarkista, että keruusäkki on asennettuna tai että se on asennettu oikein, tai että takatyhjennyksen suojussarja on asennettuna (katso kappale 16.3).
• Jatkuvan merkkiäänen kuuluminen tarkoittaa, että keruusäkki on täysi. Huolehdi sen tyhjentämisestä (katso kappale 7.5.4).
• Yksittäinen merkkiääni tarkoittaa, että peruutusvaihteella leikkuuta ei ole aktivoitu. Katso kuvake, kuva 7.C.
• Toistuva jaksottainen merkkiääni tarkoittaa, että käyttäjä ei istu istuimella eikä avain ole asetettuna paikoilleen.
• Kolmoismerkkiääni tarkoittaa, ettei leikkuuvälineiden aktivointia ole sallittu. Tarkista, että koneessa on vähintään 3 akkua.

6.8 PAINIKKEET

Koneessa voi olla varusteena mallista riippuen jompi kumpi versio seuraavaksi kuvatusta painikkeistosta (kuva 6.C, kuva 6.D) :

6.8.1 Painikkeet (tyyppi I) kuva 7

Koneen käynnistyspainike

Kun avain on pohjassa (kuva 6.A), painike (kuva 7.A) käynnistää koneen ja mahdollistaa kaikki toiminnot. Piippausääni ilmoittaa aktivoinnista.

HUOMAUTUS

Jos kaikki turvallisuusehdot täyttyvät, kuvake READY (kuva 7.K) syttyy ja kone on käyttövalmis (katso kappale 7.4).

Leikkuuvälineiden käyttöön / pois käytöstä kytkentäpainike

Painamalla painiketta kuva 7.B leikkuuvälineet kytketään käyttöön / pois käytöstä.

• Kun leikkuuvälineet kytketään käyttöön, ne alkavat toimia muutaman sekunnin kuluttua.
• Kun leikkuuvälineet kytketään pois päältä samanaikaisesti kytkeytyy jarru, joka pysäyttää niiden pyörimisen muutaman sekunnin kuluttua.

HUOMAUTUS

Jos leikkuuvälineet asetetaan päälle ilman, että turvaedellytykset täyttyvät, kone sammuu tai sitä ei voida käynnistää (ks. kappale 7.2.2).

Aktivointipainike: ruohonleikkuu peruutusvaihteella

Pitämällä painike kuva 7.C painettuna sallitaan leikkuu peruutusvaihteella. Voidaksesi leikata peruutusvaihteella kytke leikkuuvälineet käyttöön ja pidä samalla painike painettuna.

HUOMAUTUS

Yksittäinen merkkiääni kertoo, jos peruutusvaihteella leikkuuta ei ole aktivoitu.

Ajovalon sytytyspainike

Led-valo syttyy/sammuu painamalla painiketta kuva 7.D. Kun valo palaa, kuvake, kuva 7.L, näkyy.

Huomiokuvake

Jos kuvake kuva 7.E palaa, se tarkoittaa, että turvallisuusehdot eivät täyty tai koneessa on mahdollinen toimintahäiriö (ks. luku 15).

Akun Led-valo

Led-valot kuva 7.F kertovat tavallisesti koneen akkujen varaustason, mutta Led-valojen tietyt palavien ja sammuneiden valojen yhdistelmät antavat tietoa koneen toimintahäiriöistä (ks. luku 15).

Ready-kuvake

Kuvake, kuva 7.K, syttyy, kun koneessa on virta ja se on käyttövalmis.

Bluetooth-kuvake

Kuvake, kuva 7.M, syttyy, kun kone ja laite, jonka kanssa vaihdetaan tietoja, on yhdistetty.

Ohjainten ja/tai moottorin ylilämmön kuvake

Kuvake, kuva 7.N, ilmoittaa sähkökomponenttien ylikuumenemisesta. Katso luku 15.

Vaihteiston kytkentä-/vapautusvivun kuvake

Kuvake, kuva 7.O, syttyy, kun voimansiirto ei ole kytkettynä (ks. kappale 6.3 ja luku 15).

Käyttäjän kyydissäolon kuvake

Kuvake, kuva 7.P, syttyy, jos käyttäjä ei ole istuimella (ks. kappale 7.2.2).

Hätätilapainikkeen kuvake

Kuvake, kuva 7.Q, syttyy, jos hätäpainike on aktivoitu (ks. kappale 6.5).

6.8.2 Painikkeet (tyyppi II) kuva 7

Koneen käynnistyspainike

Kun avain on pohjassa (kuva 6.A), painike (kuva 7.A) käynnistää koneen ja mahdollistaa kaikki toiminnot. Piippausääni ilmoittaa aktivoinnista.

HUOMAUTUS

Jos kaikki turvallisuusehdot täyttyvät, kuvake READY (kuva 7.K) syttyy ja kone on käyttövalmis (katso luku 7.4).

Leikkuuvälineiden käyttöön / pois käytöstä kytkentäpainike

Painamalla painiketta kuva 7.B leikkuuvälineet kytketään käyttöön / pois käytöstä.

• Kun leikkuuvälineet kytketään käyttöön, ne alkavat toimia muutaman sekunnin kuluttua.
• Kun leikkuuvälineet kytketään pois päältä samanaikaisesti kytkeytyy jarru, joka pysäyttää niiden pyörimisen muutaman sekunnin kuluttua.

HUOMAUTUS

Jos leikkuuvälineet asetetaan päälle ilman, että turvaedellytykset täyttyvät, kone sammuu tai sitä ei voida käynnistää (ks. kappale 7.2.2).

Aktivointipainike: ruohonleikkuu peruutusvaihteella

Pitämällä painike kuva 7.C painettuna sallitaan leikkuu peruutusvaihteella. Voidaksesi leikata peruutusvaihteella kytke leikkuuvälineet käyttöön ja pidä samalla painike painettuna.

HUOMAUTUS

Yksittäinen merkkiääni kertoo, jos peruutusvaihteella leikkuuta ei ole aktivoitu.

Ajovalon sytytyspainike

Led-valo syttyy/sammuu painamalla painiketta kuva 7.D. Kun valo palaa, kuvake, kuva 7.L, näkyy.

CRUISE CONTROL -painike

Painamalla painiketta kuva 7.G CRUISE CONTROL -toiminto otetaan käyttöön tai pois käytöstä. Cruise Control -säädin mahdollistaa halutun etenemisnopeuden ylläpidon ilman, että ajopoljinta tarvitsee painaa.

- Jos CRUISE CONTROL -painiketta (kuva 7.G) painetaan eteenpäin ajettaessa kone säilyttää kyseisellä hetkellä saavutetun nopeuden ilman, että ajopoljinta joudutaan enää painamaan (kuva 6.F). Kun toiminto on käytössä, kuvake kuva 7.I palaa painikealueella.

HUOMAUTUS

CRUISE CONTROL -toimintoa ei voi ottaa käyttöön peruutusvaihteella.

HUOMAUTUS

Ylöspäin tai alaspäin kulkevilla osuuksilla nopeus voi vaihdella tasamaalla asetettuun nopeuteen verrattuna.

Laitteen kytkemiseksi pois päältä sekä ajopolkimella ohjattavan ajonopeuden palauttamiseksi (kuva 6.F) riittää, että:

• painat painiketta, kuva 7.G. tai
• painat ajopoljinta (kuva 6.F).

ECO

Leikkuuvälineen pyörintänopeuden valintapainike

Painikkeen (kuva 7.H) avulla voidaan valita 3 eri leikkuuvälineen pyörintänopeutta.

1. ECO: Leikkuuvälineen pyörintänopeutta hidastetaan akun keston pidentämiseksi. Kun toiminto on käytössä, lehtikuvake (kuva 7.J) palaa.

VAROITUS

Käyttöä tässä toimintatilassa suositellaan, kun kyseessä ovat raskaat leikkaukset (tiheän, korkean, kostean ruohon leikkuu).

1. NORMAL: leikkuuvälineen normaali pyörintänopeus, jota voidaan käyttää tavallisissa leikkuuolosuhteissa
2. TURBO: Leikkuuvälineen pyörintänopeutta lisätään vaativiin ruohonleikkuuolosuhteisiin sopivaksi (tiheä, korkea, kostea nurmi). Kun toiminto on käytössä, pyörivän terän kuvake (kuva 7.R) palaa. Akun kesto lyhenee.

Huomiokuvake

Jos kuvake kuva 7.E palaa, se tarkoittaa, että turvallisuusehdot eivät täyty tai koneessa on mahdollinen toimintahäiriö (ks. luku 15).

Akun Led-valo

Led-valot kuva 7.F kertovat tavallisesti koneen akkujen varaustason, mutta Led-valojen tietyt palavien ja sammuneiden valojen yhdistelmät antavat tietoa koneen toimintahäiriöistä (ks. luku 15).

Ready-kuvake

Kuvake, kuva 7.K, syttyy, kun koneessa on virta ja se on käyttövalmis.

Bluetooth-kuvake

Kuvake, kuva 7.M, syttyy, kun kone ja laite, jonka kanssa vaihdetaan tietoja, on yhdistetty.

Ohjainten ja/tai moottorin ylilämmön kuvake

Kuvake, kuva 7.N, ilmoittaa sähkökomponenttien ylikuumenemisesta. Katso luku 15.

Vaihteiston kytkentä-/vapautusvivun kuvake

Kuvake, kuva 7.O, syttyy, kun voimansiirto ei ole kytkettynä (ks. kappale 6.3 ja luku 15).

Käyttäjän kyydissäolon kuvake

Kuvake, kuva 7.P, syttyy, jos käyttäjä ei ole istuimella (ks. kappale 7.2.2).

Hätätilapainikkeen kuvake

Kuvake, kuva 7.Q, syttyy, jos hätäpainike on aktivoitu (ks. kappale 6.5).

ECO-kuvake

Kuvake, kuva 7.J, palaa, kun ECO-leikkuunopeus on valittuna.

TURBO-kuvake

Kuvake, kuva 7.R, palaa, kun TURBO-leikkuunopeus on valittuna.

6.9 BLUETOOTH-TOIMINTO

Bluetooth-toiminto mahdollistaa langattoman yhteyden koneen ja lähellä sijaitsevan laitteen välillä. Laitteessa on oltava asennettuna tietojen vaihtoon tarkoitettu sovellus:

1. lataa sovellus kuvassa 37 näkyvän QR-koodin kautta.
2. noudata ohjeita.

Bluetooth-yhteys aktivoituu automaattisesti koneen käynnistyessä ja kuvakkeen, kuva 7.M, syttyminen vahvistaa laitteeseen muodostetun yhteyden.

Varmista, että yhteys laitteeseen/ sovellukseen on aktiivinen.

7. LAITTEEN KÄYTTÖ

VAROITUS

Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkasti kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

7.1 ESITOIMENPITEET

Ennen työskentelyn aloittamista, on suoritettava erilaisia tarkistuksia ja toimenpiteitä työturvallisuuden ja työskentelytehon takaamiseksi.

7.1.1 Akkujen tarkistus

Akut on ladattava täyteen ennen kuin konetta käytetään ensimmäisen kerran sen hankkimisen jälkeen (luku 8.2.2).

Akkujen lataustilanne on tarkastettava ennen jokaista käyttökertaa (kuva 7.F).

7.1.2 Istuimen säätö

Istuimen asennon muuttamista varten neljä kiinnitysruuvia (kuva 10.A) on löysättävä ja liu'utettava istuinta tuen pitkittäisrei'issä. Oikean asennon löydyttyä neljä ruuvia (kuva 10.A) on kiristettävä pohjaan saakka.

7.1.3 Renkaiden paine

Renkaiden oikea paine on erittäin tärkeää leikkuuvälineiden kokonaisuuden tasaisuuden kannalta. Näin sillä on tärkeä vaikutus myös leikkaustuloksen tasaisuuteen.

1. Ruuvaa auki suojakorkit.
2. Kytke venttiilit painemittarilla varustettuun paineilmalaitteeseen (kuva 11).
3. Säädä paine "Tekniset tiedot" taulukossa ilmoitettuihin arvoihin.

7.1.4 Laitteen valmistaminen työskentelyä varten

HUOMAUTUS

Tällä laitteella on mahdollista leikata nurmikko eri tavoin Laite tulee valmistella ennen työskentelyn aloittamista sen perusteella, kuinka ruoho aiotaan leikata.

a. Leikkuun ja ruohon keruusäkkiin keräämisen valmistelu

Kiinnitä keruusäkki (kuva 9.A) asentamalla kaksi kiinnitysosaa (kuva 9.C) pitkittäisreikiin (kuva 9.F), jotka ovat kahdessa tuessa (kuva 9.B).

Varmista, että keruusäkin runko (kuva 9.D) kiinnittyy kiinnityshakaan (kuva 9.E).

b. Leikkuun ja ruohon maahan takatyhjennyksen valmistelu

Jos halutaan työskennellä ilman keruusäkkiä, pyynnöstä on saatavilla takatyhjennyksen suojussarja (lisävaruste, kappale 16.3), joka on kiinnitettävä takalevyyn sarjan asennusohjeiden mukaisesti.

c. Leikkuun ja ruohon silppuamisen valmistelu

Jos ruohoa halutaan leikata, silputa se hienoksi ja jättää nurmikolle, pyynnöstä on tarjolla "silppuamissarja" (kappale 16.1), joka on kiinnitettävä vastaavissa ohjeissa kerrotulla tavalla.

7.2 TURVALLISUUSTARKASTUKSET

Suorita seuraavat turvallisuustarkastukset ja tarkasta, että tulokset vastaavat taulukoissa annettuja.

TURVALLISUUSOHJE

Suorita turvallisuustarkastukset aina ennen käyttöä.

7.2.1 Yleinen turvatarkastus

Kohde Tulos
Akut. Ei vaurioita niiden	kuoressa tai kannessa.
Hallintalaitteet painikeosiossa.	Ehjät. Ei vahinkoa.
Takatyhjennyksen suojus, keruusäkki.	Ehjät. Ei vahinkoa.Asennettu oikein.
Sähköjohdot. Eristys on ehjä.	Ei mekaanista vahinkoa.
Aja koneella eteen ja taakse ja vapauta ajopoljin.	Koneen nopeus hidastuu ja se pysähtyy.
Turvalaitteet Toimivat kuten	on osoitettukappaleessa 7.2.2.

7.2.2 Turvalaitteiden tarkastus

Turvalaitteet toimivat kahden periaatteen mukaisesti:

A. estävät koneen käynnistyksen, mikäli kaikkia turvaedellytyksiä ei ole täytetty

B. pysäyttävät koneen vaikka vain yksi turvaedellytys puuttuu.

Tila Toimenpide Tulos
Käyttäjä istuu istuimella.Ajopoljin vapaa-asennossa(painike vapautettuna).Hätätilapainike deaktivoituna.	Aseta avain pohjaan saakka. Kone on valmis käynnistettäväksi.
Kone käynnistynyt tai liikkeessä. Käyttäjä nousee istuimelta. Kaikki toiminnot kytkeytyvätpois. Kuvake, kuva 7.E, vilkkuuja kuvake, kuva 7.P, syttyy.
Käyttäjä istuu istuimella.Ajopoljin etenemis- taiperuutusasennossa.	Yritä käynnistää kone.	Kuvakkeet, kuva 7.E ja kuva 7.O,palavat edelleen, akun Led-valot 1, 2,4 ja 5 vilkkuvat.
Hätätilapainike aktivoituna. Yritä käynnistää kone. Kone käynnistyy. Kuvake, kuva 7.E, vilkkuu ja kuvake, kuva 7.Q, syttyy. Veto eivätkä leikkuuvälineet toimi.
Leikkuuvälineet asetettu päälle Peruutetaan pitämättä peruutusvaihteella leikkuun aktivointipainiketta painettuna.		Leikkuuvälineet kytkeytyvät pois käytöstä.
Leikkuuvälineet asetettu päälle. Keruusäkki nostetaan tai takatyhjennyksen suojus irrotetaan (vain malleissa, joissa keruu tapahtuu takaa).		Leikkuuvälineet kytkeytyvät pois käytöstä.
Kone käynnissä ja liikkeessä. Ajopoljin vapautetaan. Koneen nopeus hidastuu		ja se pysähtyy.
Kone käynnissä ja liikkeessä.	Testiajo.	Ei mitään epänormaalia tärinää eikä mitään epänormaalia ääntä, suunnan ohjaus, hallintalaitteet sekä polkimet toimivat oikein.

VAARA

Jos mikä tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, älä käytä laitetta. Toimita laite huoltokeskukseen laitekohtaisia tarkastuksia ja korjaustoimenpiteitä varten.

HUOMAUTUS

Muista, että turvalaitteet estävät koneen käynnistyksen silloin, kun turvallisuusehtoja ei ole noudatettu. Näissä tapauksissa, kun käynnistyminen on mahdollistettu uudelleen, avain on ensin irrotettava ennen kuin kone voidaan käynnistää uudelleen.

7.3 KÄYTTÖ KALTEVALLA MAAPERÄLLÄ

Noudata Tekniset tiedot -taulukossa ja kuvassa 12 annettuja raja-arvoja kulkusuunnasta riippumatta.

Muista, ettei "turvallista" rinnettä ole olemassa. Rinteillä olevien nurmikoiden leikkaamisen yhteydessä tulee olla aina erittäin varovainen. Laitteen kumoon menon tai hallinnan menetyksen välttämiseksi:

- Älä koskaan leikkaa ruohoa rinteessä poikittain. Rinteissä eteen päin ajettaessa tulee ajaa ylös/alas suunnassa, eikä koskaan poikittain. Ole erittäin varovainen suunnanvaihdon yhteydessä etteivät yläpuolen renkaat kohtaa esteitä (kiviä, oksia, juuria jne.) jotka voisivat aiheuttaa

sivuttaisen luisumisen, kumoon menon tai laitteen hallinnan menetyksen.

• Älä pysähdy tai lähde liikkeelle erittäin nopeasti ylä- tai alamäessä.
• Kytke ajopoljin hellävaroin ja erityisen varovaisesti estääksesi laitteen nousemista pystyyn.
  • Vähennä nopeutta:

- ennen kaikkia suunnanvaihtoja ja jyrkissä käänteissä;

- ennen rinteeseen ajoa, erityisesti alamäkeen, jotta voidaan taata turvallinen jarrutustila.

- Älä aseta koskaan peruutusvaihdetta päälle nopeuden vähentämiseksi alamäessä. Seurauksena saattaa olla laitteen hallinnan menetys erityisesti liukkaalla maaperällä.

HUOMIO

Etenemisnopeutta rajoitetaan, jos koneella ajetaan mäessä.

7.4 KÄYNNISTYS

Koneen käynnistäminen:

1. Varmista, että vaihteisto on kytkettynä (kappale 6.3).
2. Istu kuljettajan paikalle.
3. Aseta avain pohjaan saakka (kuva 6.A).
4. Odota, että koneen sähkötarkistus suoritetaan. Sen aikana kaikki painikeosion kuvakkeet palavat.
5. Paina käynnistyspainiketta (kuva 7.A).
6. Odota, että Ready-kuvake (kuva 7.K) palaa kiinteästi.

HUOMAUTUS

Sähkötarkistuksen lopuksi Led- lamppu syttyy hetkeksi.

7.5 TYÖSKENTELY

7.5.1 Ajo ja siirtymiset

Siirtojen aikana:

1. kytke leikkuuvälineet irti (kappale 6.8, kuva 7.B)
2. vie leikkuuvälinekokonaisuus korkeimpaan asentoon
3. Aja konetta haluttuun suuntaan painamalla ajopoljinta. Haluttu ajonopeus saavutetaan muuttamalla polkimeen kohdistuvaa painetta.
4. Siirry työalueelle.

VAARA

Veto tulee kytkeä päälle ainoastaan kuvatuilla tavoilla (kappale 6.2), jotta liian äkillinen kytkeminen ei aiheuta renkaiden nousemista ja ajoneuvon hallinnan menetystä, erityisesti rinteissä.

HUOMAUTUS

Peruutusvaihteen asetus täytyy suorittaa laitteen ollessa pysähtyneenä.

7.5.2 Ruohon leikkuu

1. Vie leikkuuvälinekokonaisuus työasentoon (kappale 6.4).
2. Kytke leikkuuvälineet päälle (kappale 6.8, 7.B), ainoastaan ruohikolla, vältä niiden kytkemistä soraisessa maastossa tai liian korkeassa ruohossa.
3. Aloita eteenpäin ajaminen ja leikkaaminen nurmikkoalueella asteittain ja erityisen varovaisesti.
4. Sovita ajonopeus (kappale 6.2) ja leikkuukorkeus (kappale 6.4) nurmikon olosuhteisiin (ruohon korkeus, tiheys ja kosteus) sekä poistetun ruohon määrään.

HUOMIO

Etenemisnopeus pienenee, jos akun varaustason kynnysarvo on alle 40 % (kappale 8.2.2).

HUOMAUTUS

Nurmikko näyttää paremmalta, jos leikkaukset suoritetaan aina samalla korkeudella ja vuorotellen kahteen suuntaan (kuva 14.A.B).

HUOMAUTUS

Jotta voidaan peruuttaa leikkuuvälineet kytkettyinä, pidä aktivointipainiketta painettuna (kuva 7.C) estääksesi moottorin pysähtymistä.

Kytke leikkuuvälineet irti ja vie leikkuuvälineiden kokonaisuus korkeimpaan asentoon (kappale 6.4):

• Liikuttaessa työskentelyalueiden välillä
• Kun ylitetään alueita joilla ei kasva ruohoa
• Joka kerta kun esteen ylittämistä vaaditaan.

7.5.3 Ohjeita kauniin nurmikon ylläpitämiseksi

• Jotta nurmikko pysyisi kauniina, vihreänä ja pehmeänä, on se leikattava säännöllisesti. Nurmikko saattaa koostua erilaisista ruohotyypeistä. Jos nurmikkoa leikataan säännöllisesti eniten kasvavat silloin ruohot, joilla on paljon juuria ja jotka muodostavat tasaisen ruohomaton; jos toisaalta leikataan harvoin kasvavat eniten korkeat ja villit ruohot (apilat, päivänkakkarat jne.).
• On aina parempi leikata ruoho nurmikon ollessa kuiva.
• Leikkuuvälineiden tulee olla ehjät ja terävät, niin että leikkaus on tarkka eikä revi ruohon päitä, mikä aiheuttaa niiden kellastumisen.
• Leikkuutiheys tulee määritellä ruohon kasvun mukaan, välttäen liiallista kasvua leikkuiden välillä.
• Kuumalla ja kuivalla kaudella kannattaa pitää ruoho hieman pidempänä. Näin vähennetään maaperän kuivumista.
• Hyvin hoidetun nurmikon ihanteellinen ruohon korkeus on noin 4-5 cm ja yhdellä leikkuukerralla ei ole tarpeen poistaa enempää kuin 1/3 kokonaiskorkeudesta. Suorita ruohon leikkuu kaksi kertaa, peräkkäisinä päivinä, mikäli ruoho on erittäin pitkää. Ensimmäinen kerta suurimmalla korkeudella ja pienemmällä leikkuujäljellä, toinen halutulla korkeudella (kuva 13).
• Nurmi näyttää paremmalta, jos leikkuujäljet kulkevat vuorotellen eri suuntiin (kuva 14).
• Vähennä etenemisnopeutta, mikäli ruoho tukkii poistoputken, sillä nopeus voi olla

liian korkea nurmikon olosuhteisiin katsoen. Mikäli ongelma kuitenkin jatkuu, siihen voivat olla syynä tylsät leikkuuvälineet tai siivekkeiden vääristyminen.

- Ole erittäin varovainen pensaiden tai matalien reunakiveysten läheisyydessä työskennellessäsi, etteivät ne pääse vahingoittamaan leikkuuvälineitä tai vääristämään leikkuuvälineiden kokonaisuuden tasapainoa tai reunaa.

7.5.4 Keruusäkin tyhjennys

HUOMAUTUS

Keruusäkin tyhjennys voidaan suorittaa ainoastaan silloin, kun leikkuuvälineet ovat poissa päältä Muussa tapauksessa moottori sammuu.

HUOMAUTUS

Älä anna keruusäkin täyttyä liikaa, ettei poistoputki pääse tukkeutumaan.

Jatkuva äänimerkki ilmoittaa keruusäkin täyttymisestä.

Toimi seuraavassa kuvatulla tavalla:

1. kytke leikkuuvälineet irti (kappale 6.8, kuva 7.B), jolloin äänimerkki lakkaa;
2. Pysäytä laite;
3. tartu takakahvaan (kuva 15.A) ja tyhjennä keruusäkki kallistamalla sitä
4. sulje keruusäkki uudelleen siten, että se jää kiinni kiinnityskoukkuun (kuva 9.E) ja palauta vipu alkuasentoonsa.

7.5.5 Poistoputken puhdistus

Erittäin korkean, märän tai yhteen liimautuvan ruohon leikkaaminen liian kovilla nopeuksilla voi aiheuttaa poistoputken tukkeutumisen. Jos se tukkeutuu, noudata luvussa 8.3.2.annettuja ohjeita.

7.5.6 Leikkuun loppu

Kun ruohonleikkuu on suoritettu loppuun:

1. kytke leikkuuvälineet irti
2. aja paluumatka leikkuuvälineiden kokonaisuus korkeimpaan asentoon asetettuna (kappale 6.4)..

7.6 PYSÄYTYS

Laitteen pysäyttämiseksi:

1. Pysäytä ajo vapauttamalla ajopoljin.
2. Sammuta kone irrottamalla avain (kuva 6.A).

HUOMAUTUS

Akkujen varaustason säilyttämiseksi avainta ei saa jättää paikoilleen, kun kone ei ole käytössä.

7.7 KÄYTÖN JÄLKEEN

1. Anna koneen jäähtyä ennen sen sijoittamista säilytystiloihin.
2. Suorita puhdistus (kappale 8.3).
3. Varmista, että mikään komponentti ei ole löystynyt tai vahingoittunut. Vaihda tarvittaessa vahingoittuneet komponentit ja kiristä mahdolliset löysät ruuvit ja pultit tai ota yhteyttä valtuutettuun huoltoliikkeeseen.
4. Sijoita kone pistorasian läheisyyteen ja lataa akut (kappale 8.2.2) siten, että se on täydessä tehossa seuraavaa käyttökertaa varten. Vaihtoehtoisesti voit irrottaa akut paikoiltaan ja ladata ne ulkoisella akkulaturilla (lisävaruste).

Joka kerta, kun laitteen luota tai ohjauspaikalta poistutaan tai kun laitetta paikoitetaan:

1. Pysäytä laite;
2. Vie leikkuuvälinekokonaisuus matalimpaan asentoon
3. Varmista, että kaikki liikkuvat osat ovat täysin pysähtyneet;
4. Irrota virta-avain (kuva 6.A).

VAROITUS

Jätä kone aina varjoisalle alueelle tai katettuun tilaan, alle +35 °C:een lämpötilaan

8. SÄÄNNÖLLINEN HUOLTO

8.1 YLEISTÄ

! VAARA

Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkasti kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

Ennen laitteessa suoritettavia tarkastuksia, puhdistusta tai huolto-/säätötoimenpiteitä:

1. kytke irti leikkuuväline
2. Pysäytä laite;
3. varmista, että kaikki liikkuvat osat ovat täysin pysähtyneet;
4. irrota avain (kuva 6.A);

VAARA

Älä koskaan jätä avainta virtalukkoon tai lasten tai koneen käyttöön kykenemättömien henkilöiden ulottuville.

1. Lue vastaavat käyttöohjeet.
2. Käytä sopivaa vaatetusta, työkäsineitä ja suojalaseja

Taajuudet ja toimenpidetyypit on tiivistetty "Huoltotaulukossa". Taulukon tarkoituksena on auttaa säilyttämään laite tehokkaana ja turvallisena. Siinä on esitelty tärkeimmät toimenpiteet sekä niiden kaikkien suoritustiheydet. Suorita vastaava toimenpide ensimmäiseksi vastaantulevan määrääjan yhteydessä. Ei-alkuperäisten ja/tai väärin asennettujen varaosien ja lisävarusteiden käyttö voi vaikuttaa negatiivisesti laitteen toimintaan ja turvallisuuteen. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista, onnettomuuksista tai vammoista. Valtuutetut huoltokorjaamot ja jälleenmyyjät toimittavat alkuperäisiä varaosia.

8.2 AKKU

8.2.1 Akkujen kesto

Akkujen kestoon (eli nurmipinta- alaan, joka voidaan kattaa ennen ensimmäistä latausta) vaikuttaa pääasiassa:

A. Työn osatekijät, jotka aiheuttavat suuren energian tarpeen (esim. tiheän, korkean, kostean nurmen leikkuu).
B. Käyttäjän käyttäytymisestä, jonka on vältettävä:

• toistuvat laitteen käynnistykset ja sammutukset työstön aikana
• Leikkaamasta nurmikkoa liian lyhyeksi nurmikon kunnon mukaan.
• Liian nopeaa etenemisnopeutta leikattavan ruohomäärän mukaan.

C. Ympäristötekijät, kuten korkea ympäristön lämpötila, joka on yli +35 °C.

Akkujen keston optimoimiseksi kannattaa aina:

• Leikata nurmikko silloin, kun se on kuiva.
- Leikata nurmikko usein siten, että se ei kasva liian korkeaksi.

• Asettaa suurempi leikkuukorkeus kun ruoho on erittäin korkeaa ja leikata toiseen kertaan matalammalta korkeudelta.
• Älä käytä konetta silppuamistoiminnolla (jos varusteena), kun ruoho on erittäin pitkää.
• Leikkaa ruohoa, kun lämpötila on +5 - +35 °C.
• Käytä Eco-toimintoa (kuva 7II-H, kappale 6.8.2).

8.2.2 Akkujen lataus

Akku tulee ehdottomasti ladata:

• Ennen uuden laitteen ensimmäistä käyttöä.
• Kun saavutetaan minimi lataustaso (kuva 7.F).
• Aina ennen koneen pitkää käyttämättömyysjaksoa.
• Varastoinnin aikana kahden kuukauden välein.
• Ennen ensimmäistä käynnistystä pitkän käyttötauon jälkeen.

VAROITUS

Kun akku ei ole liitettynä verkkoon soveltuvalla akkulaturilla, akkujen lataus laskee vaikka konetta ei käytettäisikään. Jos akut pääsevät syväpurkautumaan, ne saattavat vahingoittua niin vakavasti, etteivät ne ole enää käyttökelpoiset. Takuu ei kata vahinkoja, jotka johtuvat akuista, joita ei ladata säännöllisesti.

VAROITUS

Latauksen on tapahduttava yksinomaan akkulaturilla (kuva 17.A) tai vaihtoehtoisesti ulkoisella akkulaturilla (kuva 36.B). Muuntyyppisten latausjärjestelmien käyttö voi aiheuttaa akkujen vahingoittumisen korjauskelvottomiksi.

VAROITUS

Akkujen lataaminen on suoritettava tilassa, jossa se on suojassa ilmasto-olosuhteilta, ja varjossa, ja jonka lämpötila on 0 – +35 °C.

Akut on varustettu suojuksella, joka estää latauksen jos ympäristölämpötila ei ole välillä 0 - +45 °C

HUOMAUTUS

Akku voidaan ladata milloin tahansa, myös osittain, ilman vaaraa sen vaurioitumisesta.

TURVALLISUUSOHJE

Älä suorita huoltotoimenpiteitä tai puhdistusta akkujen latauksen aikana.

a. Asennettuna olevan akun lataus

Akun lataaminen:

1. Vie kone virtapistokkeen lähelle ja irrota avain (kuva 6.A),
2. Nosta istuin,
3. Nosta latausliitännän tulppa (kuva 16.A),
4. Liitä mukana toimitettu (kuva 17.A) laturi latausliitäntään liittimen (kuva 17.B) kiinnitysbajonetilla,
5. Liitä akkulaturi verkkovirtapistorasiaan kytkemällä pistoke (kuva 18).

Akun latausta varten toimitetaan vikavirtasuojakytkimellä varustettu pistorasia (kuva 19.A), jos sellaista tarvitaan, johon latausjohto on kytkettävä (kuva 19.E).

Vikavirtasuojakytkimellä varustettu pistorasia on kytkettävä verkkopistorasiaan, minkä jälkeen on suoritettava sen toiminnan testaus:

1. Aktivoi toiminta painamalla RESET-painiketta (kuva 19.B). Merkkivalon on oltava ON-tilassa (kuva 19.C).
2. Suorita toiminnan testaus painamalla TEST-painiketta (kuva 19.D). Merkkivalon on oltava OFF-tilassa (kuva 19.C).

VAARA

Jos toimintatesti antaa negatiivisen tuloksen, vikavirtasuojakytkimellä varustettua pistorasiaa ei saa käyttää. Jos toimintatesti antaa positiivisen tuloksen, sitä voidaan käyttää ja latausvaihe voidaan aloittaa.

Latauksen aikana akun Led-merkkivalot (kuva 7.F) vilkkuvat etenevästi. Aina, kun saavutetaan yhden varaustason kynnysarvo, vastaava Led-jää palamaan vilkkumatta, kun taas loput valot jatkavat vilkkumista.

VAROITUS

Koneen akkulaturi sammuu 24 toimintatunnin jälkeen, eikä akkuja pidetä latauksessa loputtoman kauan.

HUOMIO

Asennetut akut ladataan järjestyksessä. Siksi on suositeltavaa suorittaa aina täydellinen lataussykli.

1. Avaa akkutilan luukku (kuva 20.A).
2. Paina akussa olevaa avauspainiketta (kuva 32.A) ja ota akku pois (kuva 32.B).
3. Aseta akku (kuva 33.A) akkulaturissa olevaan paikkaan (kuva 33.B).
4. Kytke akkulaturi (kuva 33.B) pistorasiaan, jonka jännite vastaa tarrassa annettua.
5. Suorita aina täydellinen lataus, noudattaen akkulaturin ohjekirjasessa annettuja ohjeita.
6. Kun lataus on valmis, irrota akku (kuva 34.A) paikaltaan akkulaturista (kuva 34.B).
7. Kytke akkulaturi irti (kuva 34.B) verkosta.
8. Aseta akku (kuva 35.A) takaisin paikalleen koneeseen ja sulje akkutilan luukku.

Akut voidaan pitää latauksessa ennalta määrittämättömän ajan.

Varaustila (SOC) Led-valonsyttyminen
SOC > 80 %
60 % ≤ SOC < 80 %
40% ≤ SOC < 60%
20% ≤ SOC < 40%
10% ≤ SOC < 20%

HUOMIO

Akkujen latausajat voivat pidentyä, jos konetta on käytetty haastavissa työskentelyolosuhteissa, mistä on seurannut ilmoitus akkujen ylilämmöstä(luku 15).

HUOMIO

Jos akku on täysin tyhjä, Led-merkkivalot pysyvät sammuneina, kunnes minimivaraustason kynnysarvo on saavutettu.

HUOMAUTUS

Kun varaustaso laskee alle 10 %:n kynnysarvon, akun ensimmäinen Led-merkkivalo alkaa vilkkua. Alle 4 %:n kynnysarvon akun ensimmäinen Led-merkkivalo alkaa vilkkua nopeasti ja leikkuuvälineet kytkeytyvät pois käytöstä. Tällöin on palattava ja ladattava akut.

Latausjärjestelmä sammuu 24 tunnin kuluttua latauksen päättymisestä, eikä akkujen varausta pidetä yllä tai täydennetä automaattisesti.

HUOMIO

Jos akkulaturi on liitetty traktoriin ja 5 Ledvaloa, kuva 7.F, vilkkuvat samanaikaisesti, se tarkoittaa, että lataus ei ole käynnissä. Tarkista akkulaturin/sähköverkon kytkentä.

HUOMAUTUS

Latauksen aikana mikään koneen toiminto ei ole käytettävissä, vaikka avain asetettaisiin pohjaan saakka.

VAROITUS

Koneeseen asennetut akut on suunniteltu ja valmistettu tämäntyppiseen käyttöön, minkä vuoksi:

• Älä vaihda akkujen tilalle ei-alkuperäisiä akkuja.
• Älä suorita toimenpiteitä, joita ei ole kuvattu tässä oppaassa.

Jos akuissa ilmenee ongelmia, ota yhteyttä jälleenmyyjään.

8.3 PUHDISTUS

Jokaisen käyttökerran jälkeen, suorita puhdistus noudattamalla seuraavia ohjeita.

8.3.1 Laitteen puhdistus

• Pyyhi koneen ulkopinnat puhdistamalla muoviset osat useaan kertaan veteen kostutetulla sienellä ja pesuaineella, varoen kastamasta sähkömoottoreita, akkuja sekä sähkölaitteiston komponentteja.
• Tulipalovaaran vähentämiseksi pidä moottorit ja akkujen paikat puhtaana ruohojäämistä, lehdistä ja liiallisesta rasvasta.
• Pidä painikkeet puhtaina liasta ja roskista.

VAROITUS

Älä koskaan pese koria tai sähkömoottoreita paineistetulla vesisuihkulla tai aggressiivisilla pesunesteillä.

8.3.2 Poistoputken puhdistus

Jos poistoputki tukkeutuu, toimi seuraavalla tavalla:

1. poista keruusäkki tai takatyhjennyksen suojus
2. poista kerääntynyt ruoho putken poistoaukon kautta.

8.3.3 Keruusäkin puhdistus

1. Tyhjennä keruusäkki.
2. Ravistele sitä poistaaksesi ruoho- ja multajäämät.
3. Asenna keruusäkki takaisin ja pese leikkuuvälineen sisäosa (kappale 8.3.4-a) joka lopussa säkki on poistettava tyhjennettävä, huuhdeltava ja asetettava siten, että se saadaan nopeasti kuivaksi.

8.3.4 Leikkuuvälineiden kokonaisuuden puhdistus

Puhdista leikkuuvälinekokonaisuus tarkasti kaikkien ruohojäämien ja roskien poistamiseksi.

VAROITUS

Leikkuuvälineiden kokonaisuuden puhdistuksen aikana, poista ihmiset ja eläimet ympäröivältä alueelta.

a. Sisäosan puhdistus

VAROITUS

Kun pestään leikkuuvälinekokonaisuuden sisäpuolta ja poistoputkea, keruusäkin on oltava asennettuna ja katteenlevityksen korkin paikallaan (jos varusteena) tai takatyhjennyksen suojuksen on oltava asennettuna.

1. Aseta laite tasaiselle pinnalle, jonka päällä on tukeva lattia.
2. Liitä vesiletku (kuva 23.A) toiseen letkuliittimistä (kuva 23.B) ja avaa hana.
3. Istu kuljettajan paikalle ja käynnistä kone.
4. Laske leikkuuväline aivan alas ja kytke leikkuuvälineet käyttöön.
5. Anna veden virrata muutaman minuutin ajan ja sammuta kone.
6. Pysäytä veden tulo ja irrota letku liittimestä.
7. Toista toimenpiteet toisen liittimen osalta.

b. Ulkopinnan puhdistus

TURVALLISUUSOHJE

Vältä, että leikkuuvälinekokonaisuuden yläosaan ei kerry jätteitä ja kuivaa ruohoa. Näin ylläpidetään laitteen tehoa ja taataan laitteen turvallisuus.

Leikkuuvälineiden kokonaisuuden yläosan puhdistamiseksi:

• laske leikkuuvälinekokonaisuus aivan alas;
• puhalla kokonaisuuden yläosa (kuva 23.C) paineilmalla.

8.3.5 Akun ilmanvaihtosuodattimien puhdistus

Akun ilmanvaihtosuodattimet on puhdistettava vuosittain toimimalla seuraavalla tavalla:

1. Avaa akkutilan luukku (kuva 20.A):
2. Irrota ilmanvaihtosuodattimen kiinnitysrenkaat (kuva 21.B).
3. Irrota ilmanvaihtosuodatin (kuva 22.C) akkutilan luukusta ja puhdista se paineilmalla.
4. Aseta suodatin tämän jälkeen takaisin luukkuun ja kiinnitä se kiinnitysrenkailla.

HUOMAUTUS

Suorita toimenpiteet koneen molemmilla puolilla.

8.4 VOITELU

Kohde Toimenpide
Leikkuuvälineiden kokonaisuus	Voitele nostopisteet öljyllä (kuva 24).
Pyörien akselit Irrola	pyörät. Voitele akselit rasvalla (kuva 30).

8.5 MUTTERIT JA KIINNITYSRUUVIT

- Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja käyttövalmis.

9. YLIMÄÄRÄINEN HUOLTO

9.1 TURVALLISUUSOHJEET

TURVALLISUUSOHJE

Ota välittömästi yhteyttä jälleenmyyjään tai erikoistuneeseen huoltokeskukseen, jos laitteen seuraavien osien toiminnassa ilmenee ongelmia: - ajopolkimen vapaa-asento (käyttöjarru), - leikkuuvälineiden kytkeytyminen päälle tai irti, - ajovaihteen tai peruutusvaihteen laittaminen päälle.

9.2 LEIKKUUVÄLINEKOKONAISUUS / LEIKKUUVÄLINEET

9.2.1 Leikkuuvälineiden kokonaisuuden linjaus

Leikkuuvälineiden kokonaisuuden oikea säätö on tasaisesti leikatun nurmikon ehdoton edellytys. Jos leikkaustulos on epäsäännöllinen, tarkasta renkaiden paine (kappale 7.1.3). Jos tämä ei riitä takaamaan tasaista leikkaustulosta, ota yhteyttä jälleenmyyjään tarpeellisten tarkastusten suorittamista sekä leikkuuvälineiden kokonaisuuden linjauksen säätämistä varten.

9.2.2 Leikkuuvälineet

Tylsä leikkuuväline repii ruohon ja aiheuttaa nurmikon kellastumisen.

TURVALLISUUSOHJE

Vaihdata vialliset, vääntyneet tai kuluneet leikkuuvälineet aina pareittain yhdessä niiden ruuvien kanssa, jotta tasapainoisuus säilytetään.

VAROITUS

Kaikki leikkuuvälineitä koskevat toimenpiteet (irrotus, teroitus, tasapainotus, korjaus, uudelleenkiinnitys ja/tai vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden vuoksi suosittelemme, että nämä toimenpiteet suoritetaan tähän erikoistuneessa huoltokeskuksessa.

VAROITUS

Käytä aina alkuperäisiä leikkuuvälineitä, joissa on taulukossa "Tekniset tiedot" annettu koodi.

HUOMAUTUS

Jatkuvan tuotekehityksen vuoksi yllämainitut "Tekniset tiedot" taulukossa annetut leikkuuvälineet saatetaan ajan kuluessa vaihtaa toisiin, mutta leikkuuvälineet pysyvät aina keskenään vaihtokelpoisina ja käyttöturvallisuuden kannalta samanarvoisina.

9.3 ETU-/TAKAPYÖRIEN VAIHTO

9.3.1 Esitoimenpiteet

VAARA

Käytä soveltuvaa nostolaitetta.

Ennen pyörien vaihtoon kuuluvia toimenpiteitä, suorita nämä toimenpiteet:

1. Aseta laite tasaiselle ja tiiviille maalle, joka takaa sen vakauden.
2. Pysäytä laite;
3. Irrota avain
4. Aseta nostolaite nostokohtaan lähelle vaihdettavaa pyörää (kappale 9.3.2; kappale 9.3.3).
5. Tarkista, että nostolaite on täysin kohtisuorassa maahan nähden.

9.3.2 Tunkin valinta ja asemointi takapyörien päälle

1. Aseta puukiilat paikoilleen (kuva 25.A) pyörän kohdalle (kuva 25.B), vaihdettavan pyörän puolella (kuva 25.C).
2. Suljetun tunkin maksimikorkeus on 130 mm. (kuva 26).
3. Aseta tunkki takalevyn alle (kuva 27.A), 180 mm päähän sivureunasta (kuva 26).

HUOMAUTUS

Tässä kappaleessa kuvattuun tapaan asemoidulla tunkilla on mahdollista nostaa pelkkää vaihdettavaa pyörää.

9.3.3 Tunkin valinta ja asemointi etupyörien päälle

1. Aseta puukiilat paikoilleen (kuva 28.A) pyörän kohdalle (kuva 28.B), joka on vaihdettavan pyörän takana (kuva 28.C).
2. Suljetun tunkin maksimikorkeus on 170 mm.
3. Aseta tunkin (kuva 29.A) päälle puinen nelikulmainen välikappale (kuva 29.B), jonka poikkiipinta-ala on noin 5 x 2 cm.

VAROITUS

Puinen välikappale estää etuakselin vaurioitumisen.

1. Pidä välikappale tässä vaiheessa tasapainossa tunkin päällä auttaen kädellä. Nosta tunkki toimien siten, että välikappale tukee runkoa ja rakenneosia (kuva 29.C).

HUOMAUTUS

Näin asetettu tunkki mahdollistaa koko etuakselin nostamisen.

9.3.4 Pyörän vaihto

TURVALLISUUSOHJE

Varmista, että laite pysyy noston aikana vakaana ja paikoillaan. Jos häiriöitä esiintyy, laske tunkki välittömästi alas, tarkista ja korjaa mahdolliset ongelmat ja nosta uudelleen.

1. Liu'uta kansi pois (kuva 30.A).
2. Nosta sen verran, että pyörä saadaan kätevästi pois.
3. Käytä apuna ruuvitalttaa ja ota pois joustava rengas (kuva 30.B) ja aluslaatta (kuva 30.C).
4. Vedä vaihdettava pyörä pois.

5. Voitele akseli (kuva 30.D) rasvalla.

6. Asenna vararengas.

7. Asemoi huolellisesti aluslaatta ja joustava rengas.

HUOMAUTUS

Tarkista, että takapyörät ovat samalla korkeudella (kuva 31.A) ja että kahden pyörän välinen ulkoinen halkaisija (kuva 31.B) ei ylitä 8-10 mm. Jos näin tapahtuu, välttääksesi epätasaisen leikkuutuloksen syntymistä, suorita leikkuuvälinekokonaisuuden kohdistuksen säätö valtuutetussa huoltokorjaamossa.

9.3.5 Renkaiden korjaaminen tai vaihtaminen

Renkaat ovat sisäkumittomia "Tubeless" ja tämän vuoksi niiden vaihto tai korjaus tulee antaa aina erikoistuneen rengaskorjaamon suoritettavaksi. Korjaus tulee suorittaa pinnoitteen tyypin mukaisesti.

9.4 LED-LAMPPUJEN VAIHTO

Jos Led-valossa on vikaa, ota yhteyttä valtuutettuun huoltokeskukseen.

10. VARASTOINTI

Kun laitetta on varastoitava yli 30 vuorokautta:

1. Poista virta-avain.
2. Puhdista laite huolella.
3. Tarkista, ettei laitteessa esiinny vahinkoja. Ota tarvittaessa yhteyttä valtuutettuun huoltokeskukseen.

4. Varastoi laite:

5. leikkuuvälineiden kokonaisuus alas laskettuna

6. kuivaan ympäristöön
7. suojaan ilmasto-olosuhteilta, varjoon, lämpötila 0 – +40 °C
8. mahdollisesti pressulla peitettynä
9. paikkaan, johon lapset eivät pääse;
10. varmista, että avaimet tai huollossa käytetyt työkalut on poistettu.

VAROITUS

Akku on ladattava täyteen vähintään kerran kuussa ja aina ennen toimenpiteisiin uudelleen ryhtymistä.

Kun kone otetaan uudelleen käyttöön, valmistele se luvussa "7. Laitteen käyttö.

11. LIIKUTTAMINEN JA KULJETUS

- Kun laitetta liikutetaan:

1. kytke irti leikkuuväline
2. vie leikkuuvälinekokonaisuus korkeimpaan asentoon
3. sammuta laite ja ota virta-avain pois
4. kytke veto irti (kappale 6.3).

- Kun laitetta kuljetetaan ajoneuvolla tai perävaunulla:

• käytä kestäviä, riittävän leveitä ja pitkiä ramppeja
• lastaa laite sähkömoottori sammutettuna, virta-avain irrotettuna, ilman kuljettajaa, työntämällä ja käyttämällä toimenpiteissä riittävä määrä henkilöitä;
• laske alas leikkuuvälineiden kokonaisuus
• asemoi se siten, ettei siitä aiheudu vaaraa
• kytke veto (kappale 6.3);
• lukitse se kunnolla kuljetusajoneuvoon köysiä tai ketjuja käyttämällä, jotta kaatuminen ja mahdolliset vauriot voitaisiin estää.

TURVALLISUUSOHJE

Jos et koe pystyväsi koneen liikuttamiseen ja kuljettamiseen turvallisesti, ota yhteyttä huoltokeskukseen.

12. HUOLTO JA KORJAUS

Käyttöopas sisältää kaikki laitteen käyttöön ja käyttäjän suorittamaan oikeaan perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin muun huoltokeskuksen toimesta, joka tuntee laitteen ja jolla on erityistyökalut niin, että työ suoritetaan oikein ja säilytetään laitteen alkuperäinen turvallisuustaso.

Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltotöitä takuun puitteissa.
• Valtuutetut huoltokorjaamot käyttävät vain alkuperäisiä varaosia. Alkuperäiset varaosat ja varusteet on kehitetty tarkoituksenmukaisesti laitteille.
• Ei-alkuperäisiä varaosia ja varusteita ei hyväksytä. Ei-alkuperäisten varaosien ja varusteiden käyttö vaarantaa laitteen turvallisuutta ja vapauttaa valmistajan kaikesta velvollisuudesta tai vastuusta.

- On hyvä jättää laite kerran vuodessa valtuutettuun huoltokeskukseen turvalaitteiden huoltoa, apua ja tarkastusta varten.

13. TAKUUSUOJA

Takuuehdot on tarkoitettu yksinomaan kuluttajille, eli ei ammattikäyttäjille.

Takuu kattaa kaikki takuuajan aikana syntyvät materiaali- ja valmistusviat, jotka on varmistettu jälleenmyyjän tai erikoistuneen huoltokeskuksen toimesta. Takuun soveltaminen rajoittuu viallisena pidetyn osan korjaamiseen tai vaihtamiseen.

Takuun soveltaminen edellyttää koneen säännöllistä huoltoa.

Käyttäjän on noudatettava huolellisesti kaikkia liitteenä annetussa dokumentaatiossa olevia ohjeita.

Takuu ei kata vahinkoja, jotka syntyvät seuraavista seikoista:

• Liitteenä annettuun dokumentaatioon ei ole tutustuttu (Käyttöohje).
• Ammattikäyttö.
  • Huolimattomuus, laiminlyönti.

• Ulkoinen syy (salamanisku, iskut, vieraiden esineiden paikallaolo koneessa) tai onnettomuus.

• Käyttö ja asennus on suoritettu väärin tai niitä ei sallita valmistajan toimesta.

• Puutteellinen huolto.
• Laitteen muuttaminen.
• Alkuperäisiä varaosia ei ole käytetty (mukautetut kappaleet).
• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt.

Lisäksi tämä takuu ei kata:

• Määräaikaisia/ylimääräisiä huoltotoimenpiteitä (kuvattu käyttöoppaassa).
• Kulutusosien normaali kuluminen. Näitä osia ovat esimerkiksi leikkuuvälineet, pyörät, valot, turvapultit ja johdot.
  • Normaalia kulumista.
• Laitteen ulkoista kulumista, joka johtuu sen käytöstä.
  • Leikkuulaitteiden kannattimia
• Ylimääräisiä maksuja, jotka liittyvät mahdollisesti takuun aktivointiin, kuten laitteen siirto käyttäjän luo, laitteen kuljetus jälleenmyyjälle, varusteiden vuokraus laitteen käytön sijaan tai huoltopyyntö ulkoiselle yritykselle huoltotoimenpiteiden suorittamista varten.

Käyttäjää suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millään tavoin rajoiteta tällä takuulla.

14. HUOLTOTAULUKKO

Viereisiin kenttiin voidaan merkitä päivämäärä tai käyttötuntien määrä, jolloin toimenpide on suoritettu.

Toimenpide Tiheys	(tuntia)	Suoritettu (pvm tai tunnit) Huomautuksia
Kaikkien kiinnitysten tarkastus	Ennen jokaista käyttöä
Renkaiden paineen tarkastus	Ennen jokaista käyttöä					kappale 7.1.3
Turvallisuustarkastukset / Ohjainten tarkastus	Ennen jokaista käyttöä					kappale 7.2
Voimansiirron vapautusvivun tarkistus	Ennen jokaista käyttöä					kappale 6.3
Akkujen lataus	Ennen jokaista käyttöäJokaisen käytön jälkeenEnnen varastointia					kappale 8.2
Yleinen puhdistus ja tarkastus	Jokaisen käytön jälkeen					kappale 8.3

* Toimenpide, jonka saa suorittaa joko jälleenmyyjä tai erikoistunut huoltokeskus.
** Suorita kaikkien nivelliitosten yleisvoitelu aina ennen laitteen pidempiä seisokkiaikoja.

Toimenpide Tiheys	(tuntia)	Suoritettu (pvm tai tunnit) Huomautuksia
Laitteessa esiintyvien mahdollisten vahinkojen tarkastus. Ota tarvittaessa yhteyttä valtuutettuun huoltokeskukseen.	Jokaisen käytön jälkeen
Leikkuuvälineiden kiinnityksen ja teroituksen tarkastus	25 *
Leikkuuvälineiden vaihto	100 *
Yleisvoitelu	25 kappale	8.4 **
Akun ilmanvaihtosuodattimien tarkistus	Vuosittain kappale	8.3.5

* Toimenpide, jonka saa suorittaa joko jälleenmyyjä tai erikoistunut huoltokeskus.

** Suorita kaikkien nivelliitosten yleisvoitelu aina ennen laitteen pidempiä seisokkiaikoja.

1. VIKOJEN PAIKANNUS

Vika Aiheuttaja Korjaustoimenpide
1. Kone ei käynnisty. Tyhjä akku. Lataa	akku (kappale 8.2.2).
2. Akkulaturi ei lataa akkuja. Akkuja ei	ole asetettuoikein akkulaturiin.	Tarkista, että se on asetettuoikein (kuva 33).
	Ympäristölliset olosuhteeteivät ole asianmukaiset.	Suorita lataus ympäristössäjossa on sopiva lämpötila (ks.akun/akkulaturin ohjekirjaa).
	Likaiset koskettimet. Puhdista koskettimet.
	Jännite akkulaturiin puuttuu.	Tarkista, että pistoke on kytkettyja että pistorasiassa on virta.
	Viallinen akkulaturi.	Vaihda käyttämälläalkuperäistä varaosaa.
		Jos vika jatkuu, tutustuakkulaturin käsikirjaan.
3. Epäsäännöllinen leikkaustulos	Leikkuuvälineidenterävyys on laskenut.	Käänny valtuutetunhuoltokeskuksen puoleen.
	Etenemisnopeus onkorkea leikattavan ruohonkorkeuteen nähden.Leikkuuvälinekokonaisuuson täynnä ruohoa.	Vähennä etenemisnopeutta ja/tai nosta leikkuukorkeutta.Odota, että ruoho on kuivaa.Puhdista leikkuuvälinekokonaisuus.
4. Epänormaalia tärinää käytön aikana.	Leikkuuvälineet epätasapainossa.Leikkuuvälineet löystyneet.Osat löystyneet.Mahdollisia vaurioita	Käänny valtuutetun huoltokeskuksenpuoleen tarkastusten, vaihtojen tai korjausten suorittamista varten.
5. Kuvake, kuva 7.E, pysyy palamassa ja akun Led-merkkivalot 2 ja 5 vilkkuvat.	Ylikuormitusvirta akusta, syynä:
	1. Liian haastavattyöskentelyolosuhteet.	Vähennä etenemisnopeutta.
		Leikkuukorkeuden nostaminen.
	2. Liian jyrkkä mäki.	Alenna etenemisnopeutta ja tarkistatyöstettävän maa-alueen jyrkkyys.
6. Kuvake, kuva 7.N, vilkkuu. Kaikki painikeosion muut ilmaisimet (kuvakkeet/Led-merkkivalot) pysyvät toiminnassa ja näkyvissä.	Akun, ajomoottorin ja/tai leikkuuvälineiden moottoreiden yilämmön esihälytys, syynä:
	1. Haastavat työskentelyolosuhteet. Vähennä etenemisnopeutta.
7. Kuvakkeet, kuva 7.E ja kuva 7.N, palavat edelleen ja akun Led-valot 2 ja 4 vilkkuvat. [IMAGE]	Akun yilämpö/alilämpö, syynä: Sammuta kone, odota vähintään 5 minuuttia ja käynnistä uudelleen.
	1. Haastavat työskentelyolosuhteet. Vähennä etenemisnopeutta.
	2. Ympäristölliset olosuhteet eivät ole asianmukaiset.	Työskentele ympäristön lämpötilassa, joka on sopiva koneen käyttöedellytyksille.
8. Kuvake, kuva 7.E, pysyy palamassa ja akun Led-merkkivalot 1, 4 ja 5 vilkkuvat.	Ylikuormitusvirta leikkuuvälineisiin, syynä:
	1. Haastavat työskentelyolosuhteet. Vähennä etenemisnopeutta.
	2. Tukkeumat, jotka estävät leikkuuvälineiden pyörinnän.	Poista tukokset.
	3. Leikkuuvälinekokonaisuus on täynnä ruohoa.	Puhdista leikkuuvälinekokonaisuus.
9. Kuvakkeet, kuva 7.E ja kuva 7.N, palavat edelleen ja akun Led-valot 1 ja 3 vilkkuvat. [IMAGE]	Leikkuuvälineiden moottoreiden yilämpö, syynä:	Sammuta kone, odota vähintään 5 minuuttia ja käynnistä uudelleen.
	Haastavat työskentelyolosuhteet. Vähennä etenemisnopeutta.
10. Kuvake, kuva 7.E, pysyy palamassa, akun Led-merkkivalot 1, 3 ja 5 vilkkuvat.	Leikkuuvälineiden moottoreiden pysähtyminen, syynä:
	1. Haastavat työskentelyolosuhteet. Vähennä etenemisnopeutta.
	2. Tukkeumat, jotka estävät leikkuuvälineiden pyörinnän.	Poista tukokset.
	3. Leikkuuväline kokonaisuus on täynnä ruohoa.	Puhdista leikkuuväline kokonaisuus.
11. Kuvakkeet, kuva 7.E ja kuva 7.N, palavat edelleen, akun Led-valot 1, 2 ja 4 vilkkuvat. [IMAGE]	Ajomoottorin yilämpötila, syynä: Sammuta kone ja odota vähintään 5 minuuttia ennen käynnistystoimien suorittamista uudelleen.
	1. Ajomoottori kuormituksen alainen. Vähennä etenemisnopeutta.
	2. Liian jyrkkä mäki. Vähennä nopeutta ja tarkista työstettävän rinteen jyrkkyys.
	3. Liikaa mutaa pyörissä. Tarkista, että pyörät on lukittuja puhdista ne tarvittaessa.
12. Kuvakkeet, kuva 7.E ja kuva 7.O, palavat edelleen, akun Led-valot 1, 2, 4 ja 5 vilkkuvat. [IMAGE]	Kone käynnistetty ajopolkimella, jota ei ole vapautettu (ei vapaa-asennossa).	Sammuta kone ja käynnistä uudelleen vasta, kun on tarkistettu, että ajopoljin on vapaa-asennossa (poljin vapautettu).
13. Kuvakkeet, kuva 7.E ja kuva 7.O, palavat edelleen ja akun Led- valot 1, 2, 3 ja 5 vilkuvat.	Vaihteiston kytkentä-/ vapautusvipu asennossa, jossa voimansiirto ei ole kytketty.	Tarkista vaihteiston kytkentä-/ vapautusvivun asento ja tarvittaessa vie vipu asentoon, jossa voimansiirto on kytkettynä.
		Jos ongelma jatkuu, ota yhteyttä huoltokeskukseen.
14. Kuvake, kuva 7.E, pysyy palamassa ja akun Led- merkkivalo 2 ja vilkkuu.	Akun havaitsemis-/ kommunikointivirhe.	Sammuta kone ja käynnistä uudelleen.
		Tarkista, että akut on asetettu/ asennettu oikein omille paikoilleen.
		Jos ongelma jatkuu, ota yhteyttä huoltokeskukseen.
15. Kuvake, kuva 7.E, pysyy palamassa ja akun Led- merkkivalot 2, 3, 4 ja 5 vilkuvat.	Rinnakkaismoduulin elektroninen virhe.	Sammuta kone ja käynnistä uudelleen.
		Jos ongelma jatkuu, ota yhteyttä huoltokeskukseen.
16. Akun Led-valot, kuva 7.F, syttyvät ja sammuvat järjestyksessä vasemmalta oikealle ja päinvastoin.	Viestintävirhe laitteessa olevien elektronisten moduulien välillä.	Sammuta kone ja käynnistä uudelleen.
		Jos ongelma jatkuu, ota yhteyttä huoltokeskukseen.
17. Kuvake, kuva 7.E, pysyy palamassa ja akun Led- merkkivalot 3 ja 4 vilkuvat.	Asennettujen akkujen virheellinen konfigurointi.	Tarkista, että akut on asennettu oikean konfiguraation mukaisesti (katso tekniset tiedot -taulukko).

HUOMAUTUS

Jos ilmenee muita ongelmia, joita ei löydy taulukosta, ota välittömästi yhteyttä valtuutettuun huoltokeskukseen.

16. LISÄVARUSTEET

16.1 SILPPUAMISVARUSTEET

Hienontaa ruohon pieneksi silpuksi ja jättää sen nurmikkoon (kuva 36.A).

16.2 AKKULATURI (PIKALATAUS)

Akkulaturi, jonka avulla akun latausaikaa voidaan lyhentää. Tässä laitteessa käytettävien hyväksyttyjen akkulatureiden luettelo löytyy taulukosta "Tekniset tiedot". Ylläpitolaturin avulla voit säilyttää akun moitteettomassa kunnossa laitteen seisokkiaikojen aikana, takaamalla näin parhaan mahdollisen lataustason sekä akun pitkän käyttöiän (kuva 36.B).

16.3 TAKATYHJENNYKSEN SUOJUSSARJA

Käytetään keruusäkin tilalla kun ruoho kerätään (kuva 36.C).

SOMMAIRE

1. GÉNÉRALITÉS ...... 2
2. AVERTISSEMENTS GÉNÉRAUX DE SÉCURITÉ ...... 2
3. AVERTISSEMENTS POUR UTILISER LA TONDEUSE EN TOUTE SÉCURITÉ QUAND LE CONDUCTEUR EST ASSIS.....5

Norint paleisti jrenginj:

FI • Tämän käyttöoppaan sisältö ja kuvat on valmistettu ST. S.p.A. -yhtiön toimesta ja niitä suojaa tekijänoikeuslaki. – Asiakirjan kaikenlainen kopioiminen tai muuttaminen, osittainkin, on kielletty ilman erityistä lupaa.
