KÄYTTÖOHJE Tornado 398e STIGA

Päältäajettava ruohonleikkuri, akkukäyttöinen

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

SUOMI - Alkuperäisten ohjeiden käännös

[2] Syöttöjännite MAX [3] Syöttöjännite NOMINAL [4] Moottorin maksimaalinen toimintanopeus [5] Akku [5a] Litium-ioni (Li-on) [6] Akun kapasiteetti [7] Akkulaturi [8] Latauksen maksimikesto [9] Ajomoottorin teho [10] Terämoottorin teho [11] Radiotaajuudet, joilla radiolaite toimii [12] Suurin mahdollinen lähetysteho radiotaajuuksilla, joilla radiolaite toimii. [13] Eturenkaat [14] Takarenkaat [15] Eturenkaiden täyttöpaine [16] Takarenkaiden täyttöpaine [17] Massa (*) [18] Lõikamata rohu minimaalne raadiusi [19] Leikkuukorkeus [20] Leikkuuleveys [21] Etenemisnopeus (suuntaa-antava), eteenpäin mentäessä [22] Etenemisnopeus (suuntaa-antava), peruutettaessa [23] Suurin sallittu kaltevuus [24] Mitat [25] Pituus [26] Pituus säkin kanssa (pituus ilman säkkiä) [27] Leveys [28] Sivutyhjennyksen läppäkorkin leveys (Leveys ilman si- vutyhjennyksen läppäkorkkia) [29] Korkeus [30] Leikkuuvälineen koodi [31] Akustisen paineen taso [32] Mittauksen epävarmuus [33] Mitattu äänitehotaso [34] Taattu äänitehotaso [35] Tärinätaso kuljettajan paikalla [36] Tärinätaso ohjauspyörässä [44] Tilattavat lisävarusteet [44.A1, 42.A2] Silppuamisvarusteet [44.B] Akkulaturi [44.C] hinaussarja [44.D] Suojakangas [44.E] Takatyhjennyksen suojussarja (pelkästään MP series) [44.F] Lumiketjut [44.G] Muta-/talvipyörät [44.H] Perävaunu [44.I] Levitin [44.J] Lehtien ja ruohon kerääjä [44.K] Lumiaura [43] Ylimääräinen liitin usb-lisävarusteille [43.A] Syöttöjännite ja -taajuus (Lähtö USB) [43.B] Tyyppi [43.C] Valmistajan nimi ja osoite

1. keerake lahti mutter (jn 27.B) ja

8.4.1 Masina puhastamine

4.1 Laitteen kuvaus ja käyttötarkoitus ........ 7

4.2 Turvallisuusmerkinnät .......................... 8

5.2 Ohjauspyörän kokoaminen ................ 10

5.5 Sivutyhjennyksen läppäkorkin asennus

(vain malleissa joissa on sivutyhjennys) .................................... 10

5.6 Leikkuuvälinekokonaisuuden

sivuvahvikkeiden asennus (vain malleissa, joissa on sivutyhjennys ja jos varusteena) .................................. 11

5.7 Takalevyn asennus ja viimeistely

(vain malleissa joissa keruu tapahtuu takaa) ................................. 11

5.8 Keruusäkin asennus (vain malleissa

joissa keruu tapahtuu takaa) (vain tyypin III mallit) ................................... 11

6.3 Vaihteiston kytkentä- / vapautusvipu .. 12

6.4 leikkuukorkeuden säätö ..................... 12

6.5 Hätätilapainike ................................... 13

6.6 Ylimääräinen liitin usb-lisävarusteille . 13

6.7 äänimerkin antolaite .......................... 13

6.8 Keruusäkin kallistusvipu (jos

varusteena, vain malleissa joissa keruu tapahtuu takaa) ........................ 13

7.2 Turvallisuustarkastukset .................... 20

7.3 Käyttö kaltevalla maaperällä .............. 22

7.7 Käytön jälkeen ................................... 24

8.3 kuorintaa estävät pyörät .................... 27

8.6 Mutterit ja kiinnitysruuvit .................... 28

9.2 Leikkuuvälinekokonaisuus /

leikkuuvälineet ................................... 28

16.5 Takatyhjennyksen suojussarja .......... 36

16.10 Lehtien ja ruohon kerääjä................. 36

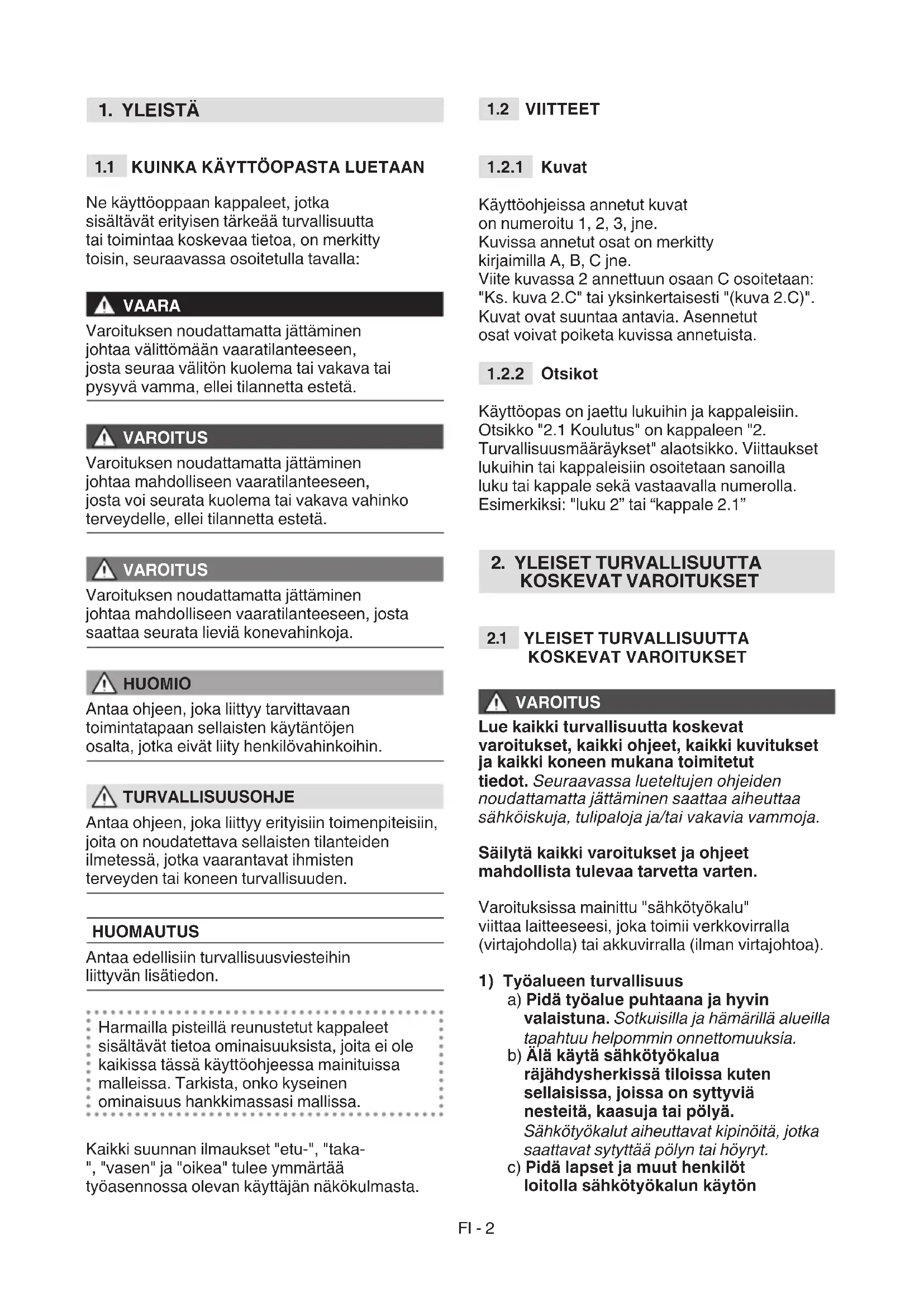

Ne käyttöoppaan kappaleet, jotka sisältävät erityisen tärkeää turvallisuutta tai toimintaa koskevaa tietoa, on merkitty toisin, seuraavassa osoitetulla tavalla: VAARA Varoituksen noudattamatta jättäminen johtaa välittömään vaaratilanteeseen, josta seuraa välitön kuolema tai vakava tai pysyvä vamma, ellei tilannetta estetä. VAROITUS Varoituksen noudattamatta jättäminen johtaa mahdolliseen vaaratilanteeseen, josta voi seurata kuolema tai vakava vahinko terveydelle, ellei tilannetta estetä. VAROITUS Varoituksen noudattamatta jättäminen johtaa mahdolliseen vaaratilanteeseen, josta saattaa seurata lieviä konevahinkoja. HUOMIO Antaa ohjeen, joka liittyy tarvittavaan toimintatapaan sellaisten käytäntöjen osalta, jotka eivät liity henkilövahinkoihin. TURVALLISUUSOHJE Antaa ohjeen, joka liittyy erityisiin toimenpiteisiin, joita on noudatettava sellaisten tilanteiden ilmetessä, jotka vaarantavat ihmisten terveyden tai koneen turvallisuuden. HUOMAUTUS Antaa edellisiin turvallisuusviesteihin liittyvän lisätiedon. Harmailla pisteillä reunustetut kappaleet sisältävät tietoa ominaisuuksista, joita ei ole kaikissa tässä käyttöohjeessa mainituissa malleissa. Tarkista, onko kyseinen ominaisuus hankkimassasi mallissa. Kaikki suunnan ilmaukset "etu-", "taka- ", "vasen" ja "oikea" tulee ymmärtää työasennossa olevan käyttäjän näkökulmasta.

Käyttöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne. Kuvissa annetut osat on merkitty kirjaimilla A, B, C jne. Viite kuvassa 2 annettuun osaan C osoitetaan: "Ks. kuva 2.C" tai yksinkertaisesti "(kuva 2.C)". Kuvat ovat suuntaa antavia. Asennetut osat voivat poiketa kuvissa annetuista.

Käyttöopas on jaettu lukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmääräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiksi: "luku 2” tai “kappale 2.1”

KOSKEVAT VAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset, kaikki ohjeet, kaikki kuvitukset ja kaikki koneen mukana toimitetut tiedot. Seuraavassa lueteltujen ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskuja, tulipaloja ja/tai vakavia vammoja. Säilytä kaikki varoitukset ja ohjeet mahdollista tulevaa tarvetta varten. Varoituksissa mainittu "sähkötyökalu" viittaa laitteeseesi, joka toimii verkkovirralla (virtajohdolla) tai akkuvirralla (ilman virtajohtoa).

1) Työalueen turvallisuus

a) Pidä työalue puhtaana ja hyvin valaistuna. Sotkuisilla ja hämärillä alueilla tapahtuu helpommin onnettomuuksia. b) Älä käytä sähkötyökalua räjähdysherkissä tiloissa kuten sellaisissa, joissa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalut aiheuttavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja muut henkilöt loitolla sähkötyökalun käytönFI - 3 aikana. Häiriötekijät voivat johtaa koneen hallinnan menetykseen.

2) Sähköturvallisuus

a) Akkulaturin johdon pistokkeen tulee sopia pistorasiaan. Älä tee koskaan muokkauksia pistokkeeseen. Älä käytä adaptereita akkulaturin maadoitetun johdon kanssa. Muokkaamattomat ja pistorasiaan sopivat pistokkeet vähentävät sähköiskun vaaraa. b) Sähkötyökalun pistokkeen on oltava pistorasian kanssa yhteensopiva. Älä tee koskaan muokkauksia pistokkeeseen. Älä käytä adaptereita sähkölaitteiden kanssa, joissa on maadoitus. Muokkaamattomat ja pistorasiaan sopivat pistokkeet vähentävät sähköiskun vaaraa. c) Vältä kehon osumista maadoitettuihin pintoihin kuten putkiin, lämpökennoihin, sähkölevyihin, jäähdyttimiin. Sähköiskun vaara kasvaa, jos vartalo on kosketuksissa maadoitukseen. d) Älä jätä sähkötyökaluja sateeseen tai märkiin tiloihin. Työkalun sisään menevä vesi lisää sähköiskun vaaraa. e) Älä irrota pistoketta koskaan akkulaturin johdosta vetämällä. Pidä akkulaturin johto kaukana lämmöstä, öljystä, liuottimista, leikkaavista esineistä, terävistä kulmista ja liikkuvista osista. Vaurioitunut tai juuttunut johto lisää sähköiskun vaaraa. f) Älä käytä johtoa väärin. Älä kuljeta, vedä tai irrota työvälinettä pistorasiasta vetämällä johdosta. Pidä johto loitolla lämmöstä, öljystä, terävistä reunoista sekä liikkuvista osista. Vaurioitunut tai juuttunut johto lisää sähköiskun vaaraa. g) Kun sähkötyökalua käytetään ulkona, on käytettävä ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun riskiä. h) Jos sähkötyökalun käyttöä kosteissa olosuhteissa ei voi välttää, on käytettävä sähköpistorasiaa, joka on suojattu vikavirtasuojakytkimellä (RCD-Residual Current Device). RCD:n käyttö pienentää sähköiskun riskiä.

i) Liitä akkulaturi ainoastaan

pistorasioihin, joiden verkkojännite ja taajuus on sama kuin koneen arvokilvessä. VAARA Kosteus ja sähkö eivät sovi yhteen:

• Sähköjohtojen käsittely ja kytkeminen on suoritettava kuivissa olosuhteissa.

• Älä laita koskaan sähköpistoketta tai johtoa kosketuksiin märän alueen kanssa (lätäkkö tai kostea maa).

• Tarpeen vaatiessa voidaan käyttää jatkojohtoja, joissa on tiiviit ja tyyppihyväksytyt pistokkeet; näitä on yleisesti markkinoilla.

• Lataukseen tarkoitetun pistorasian järjestäminen ja sen liittäminen rakennuksen sähköverkkoon on annettava pätevän sähköteknikon suoritettaviksi; pistorasia on suojattava asianmukaisesti vikavirtakatkaisimella (RCD-Residual Current Device), jonka laukaisuvirta vastaa noudatettavia määräyksiä.

• Väärin suoritettu liitäntä saattaa aiheuttaa oikosulkuja, vakavia henkilövaurioita tai jopa kuoleman.

• Latauksen aikaisten sähkökatkojen välttämiseksi:

• varmista, että sähkölaitteiston kokonaisvirtakapasiteetti on riittävä.

• kytke kone pistorasiaan, joka ampeeriarvo on riittävä.

• vältä muiden runsaasti virtaa kuluttavien sähkölaitteiden samanaikaista käyttöä.

3) Henkilöturvallisuus

a) Pysy valppaana, keskity siihen, mitä olet tekemässä ja toimi järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua väsyneenä tai huumausaineiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Hetkellinenkin huolimattomuus sähkötyökalun käytön aikana saattaa aiheuttaa vakavia henkilövahinkoja. b) Käytä henkilösuojaimia. Käytä aina suojalaseja. Henkilönsuojaimien kuten pölyltä suojaavien kasvosuojusten, liukastumista estävien turvajalkineiden, suojakypärien ja kuulosuojaimien käyttö vähentää henkilövaurioiden syntymistä. c) Vältä vahingossa käynnistyminen. Varmista, että kytkin on OFF-asennossa ennen sähkötyökalun pistokkeen liittämistä, siihen tarttumista tai sen kuljettamista. Jos sähkötyökalua kuljetetaan sormi kytkimellä tai se kytketään pistorasiaan kytkimen ollessa ON-asennossa, tapahtuu helpommin onnettomuuksia.FI - 4 d) Irrota kaikki avaimet ja säätötyökalut ennen sähkötyökalun käynnistämistä. Laitteen pyörivän osan kanssa kontaktiin jäävä avain tai työkalu saattaa aiheuttaa henkilövahinkoja. e) Pysy suorassa. Pysy aina riittävästi tuettuna ja tasapainossa. Tämä mahdollistaa sähkötyökalun hyvän hallinnan odottamattomissa tilanteissa. f) Pukeudu sopivalla tavalla. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Liehuvat vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos käytössä on pölyn poistamiseen ja keräämiseen tarkoitettuihin laitteistoihin liitettäviä laitteita, varmista, että ne on liitetty ja niitä käytetään oikein. Tällaisten laitteiden käyttö voi pienentää pölyyn liittyviä riskejä. h) Älä anna koneen käytöstä hankitun kokemuksen aiheuttaa välinpitämättömyyttä ja sähkötyökalun turvallisuusperiaatteiden laiminlyömistä. Huolimattomasti suoritetuista toimenpiteistä saattaa aiheutua vakavia vaurioita sekunnin murto-osassa.

4) Sähkötyökalun käyttö ja hoito

a) Älä ylikuormita sähkötyökalua. Käytä työhön soveltuvaa sähkötyökalua. Soveltuva sähkötyökalu tekee parempaa työnjälkeä turvallisemmin ja nopeudella, johon se on suunniteltu. b) Älä käytä sähkötyökalua, jos kytkin ei käynnistä tai pysäytä sitä. Sähkötyökalu, jota ei voi käyttää kytkimellä on vaarallinen ja se on korjattava. c) Älä käytä konetta, jos et onnistu käynnistämään tai pysäyttämään sitä asianmukaisesti virta-avaimella. Kone, jota ei pystytä käyttämään virta-avaimella, on vaarallinen ja se on toimitettava korjattavaksi huoltoliikkeeseen. d) Irrota virta-avain ennen minkäänlaisia säätöjä, lisävarusteiden vaihtoa tai ennen sähkötyökalun varastointia. Nämä ennaltaehkäisevät turvatoimenpiteet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistyksen vaaraa. e) Kun sähkötyökalua ei käytetä, vie se pois lasten ulottuvilta, äläkä salli laitteen käyttöä henkilöille, jotka eivät tunne työkalua eivätkä ole tutustuneet näihin ohjeisiin. Sähkötyökalut ovat vaarallisia sellaisten käyttäjien käsissä, joita ei ole ohjeistettu. f) Huolehdi sähkötyökalujen ja lisävarusteiden huollosta. Varmista, että liikkuvat osat on kohdistettu oikein ja että ne pääsevät liikkumaan vapaasti, että mikään osa ei ole rikki eikä esiinny mitään muutakaan olosuhdetta, joka saattaisi vaikuttaa haitallisesti sähkötyökalun toimintaan. Jos sähkötyökalussa on vaurioita, se on korjattava ennen käyttöä. Monet onnettomuudet johtuvat vaillinaisesta huoltamisesta. g) Pidä leikkaavat osat terävinä ja puhtaina. Leikkaavien osien asianmukainen huolto, johon kuuluu leikkuuterien pitäminen terävinä, vähentää niiden juuttumista ja helpottaa niiden ohjaamista. h) Käytä sähkötyökalua ja sen lisävarusteita annettujen ohjeiden mukaisesti, työolosuhteet ja työn luonteen huomioiden. Sähkötyökalun käyttäminen sen varsinaisista käyttötarkoituksista poikkeaviin toimenpiteisiin saattaa aiheuttaa vaaratilanteita.

i) Pidä kahvat ja tarttumapinnat kuivina

ja puhtaina; poista mahdolliset öljy- ja rasvatahrat niistä välittömästi. Liukkaat kahvat ja tarttumapinnat eivät mahdollista sähkötyökalun turvallista liikuttamista ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisten työkalujen

käyttö ja varotoimet a) Akun lataamiseksi käytä ainoastaan valmistajan suosittelemia akkulatureja. Akkulaturi, joka sopii yhdelle akkupakkaustyypille, voi aiheuttaa tulipalon, sähköiskun, ylikuumenemisen tai syövyttävän akkunesteen vuodon vaaran, jos sitä käytetään muunlaisen akkupakkauksen kanssa. b) Käytä ainoastaan työvälineelle tarkoitettuja akkuja. Minkä tahansa muun akkutyypin käyttäminen saattaa aiheuttaa vammojen ja tulipalojen vaaran. c) Kun akkuyksikkö ei ole käytössä, se on pidettä loitolla muista metalliesineistä kuten niiteistä, kolikoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineistä, jotka voisivat aiheuttaa liittimien oikosulun. Akkuliittimissä tapahtuva oikosulku saattaa aiheuttaa palon tai tulipaloja. d) Akun huono kunto voi johtaa nesteen vuotamiseen ulos. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. JosFI - 5 nestettä joutuu silmiin, ota yhteyttä lääkäriin. Akusta vuotanut neste saattaa aiheuttaa ihoärsytystä tai palovammoja. e) Älä käytä vahingoittunutta tai muokattua akkua tai työkalua. Vahingoittuneet tai muokatut akut saattavat käyttäytyä odottamattomalla tavalla ja aiheuttaa tulipalon, räjähdyksen tai vammojen vaaran. f) Älä altista akkupakkausta tai työkalua tulelle tai liian kuumalle lämpötilalle. Altistuminen tulelle tai yli 70 °C:n lämpötilalle saattaa aiheuttaa räjähdyksen. g) Noudata kaikki latausta koskevia ohjeita äläkä lataa akkupakkausta tai sähkötyökalua, jos lämpötila poikkeaa ohjeissa ilmoitetusta lämpötila- alueesta. Väärällä tavalla tai annetusta vaihteluvälistä poikkeavassa lämpötilassa suoritettu lataus voi vahingoittaa akkua ja lisätä tulipalon riskiä. h) Älä lataa akkupakkausta tiloissa, joissa esiintyy höyryjä, syttyviä aineita tai jotka ovat liian kosteita. Jos toimenpide on välttämättä suoritettava kosteassa tilassa, käytä vikavirtasuojakytkimellä (RCD-Residual Current Device) suojattua pistorasiaa sähköiskuvaaran vähentämiseksi.

i) Älä säilytä akkulaturin

johtoa lasten ulottuvilla.

a) Anna sähkötyökalun korjaaminen pätevän henkilökunnan tehtäväksi ja ainoastaan alkuperäisiä varaosia käyttäen. Näin sähkötyökalu pysyy turvallisena. b) Älä korjaa akkua. Valmistajan tai erikoistuneen huoltokeskuksen tulee tehdä korjaukset.

• Tutustu vipuihin ja laitteen oikeaan käyttöön. Opi pysäyttämään laite nopeasti.

• Älä anna laitetta lasten käyttöön tai sellaisten henkilöiden käyttöön, jotka eivät tunne käyttöohjeita riittävän hyvin. Paikalliset lait voivat määrittää käyttäjän alaikärajan.

• Älä kuljeta lapsia tai muita matkustajia.

• Muista, että käyttäjä on vastuussa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuudelleen. Käyttäjän vastuulla on arvioida maaston mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin oman ja muiden turvallisuuden takaamiseksi, erityisesti kun työskennellään kaltevilla, epätasaisilla, liukkailla tai epävakailla pinnoilla.

• Tämä käyttöopas on konetta täydentävä elementti, jonka on näin ollen seurattava aina koneen mukana, kun kone luovutetaan väliaikaisesti tai pysyvästi toisiin käsiin.

• Käytä tarkoituksenmukaisia vaatteita, työjalkineita joissa on liukumista estävät pohjat ja pitkiä housuja. Älä koskaan käynnistä laitetta paljain jaloin tai sandaalit jalassa. Käytä kuulosuojaimia.

• Kuulosuojainten käyttö voi rajoittaa kykyä kuulla mahdollisia varoituksia (huutoja tai hälytyksiä). Tarkkaile äärimmäisen huolella, mitä tapahtuu työalueen lähellä.

• Älä käytä huiveja, kauluspaitoja, kaulanauhoja, rannerenkaita tai muita vaatteita, joissa on liehuvia osia tai nauhoja, äläkä solmioita tai muita roikkuvia tai leveitä asusteita, jotka voivat sotkeutua laitteeseen tai työskentelyalueella oleviin esineisiin ja materiaaleihin.

• Sido pitkät hiukset kiinni. Työalue / Laite Tarkista työskentelyalue ja poista kaikki asiat, jotka laite voisi singota tai jotka voisivat vahingoittaa leikkuuvälinettä/pyöriviä osia (kivet, oksat, rautalangat, luut jne.).

• Älä käytä laitetta räjähdysalttiissa ympäristöissä, syttyvien nesteiden, kaasujen tai pölyn lähettyvillä. Sähköliittimet tai mekaaninen hankaus voivat aiheuttaa kipinöitä, jotka puolestaan voivat sytyttää pölyn tai kaasut.

• Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa ja hyvän näkyväisyyden vallitessa.

• Pidä aikuiset, lapset ja eläimet poissa työalueelta. Lapsien on ehdottomasti oltava toisen aikuisen valvonnassa.

• Vältä työskentelemästä märässä ruohossa, sateessa ja jos ukkosen vaara esiintyy ja erityisesti jos voi salamoida.

• Huomioi tarkalleen maaperässä esiintyvät epäyhdenmukaisuudet (kuopat, ojat), kaltevatFI - 6 paikat, piilevät vaarat ja mahdollisten esteiden paikallaolo, jotka voivat rajoittaa näkyvyyttä.

• Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien tai penkereiden läheisyydessä. Laite voi mennä kumoon, jos rengas menee yli reunan tai jos reuna pettää.

• Toimi erittäin varovaisesti kaltevilla mailla joilla vaaditaan erityistä varovaisuutta laitteen kumoutumisen tai sen hallinnan menettämisen vuoksi. Hallinnan menettämisen pääasialliset syyt ovat:

• Renkaiden pidon puuttuminen.

• Äkilliset suunnan vaihdot.

• Riittämätön jarrutus.

• Suoritettava työtehtävä on liian vaativa laitteelle.

• Maaperän laitteelle asettamia vaatimuksia ei tunneta tarpeeksi.

• Koneen käyttö vetolaitteena.

• Tarkkaile liikennettä, kun käytät laitetta tien läheisyydessä. HUOMIO Käyttöoppaan aiheena olevia koneita ei ole suunniteltu vetolaitekäyttöön. Laitteen käsittely

• Laitteella ajon ja työskentelyn aikana pysy tarkkana ja säilytä tarvittava keskittymiskyky.

• Toimi varovaisesti kun peruutat ja liikut taaksepäin. Katso taaksepäin ennen peruuttamista ja sen aikana varmistaaksesi, ettei esteitä esiinny.

• Noudata varovaisuutta kun käytät lisävarusteita, jotka voivat heikentää koneen vakautta erityisesti rinteissä.

• Pidä aina kädet ja jalat kaukana leikkuuvälineestä sekä moottoria käynnistettäessä että laitetta käytettäessä.

• Pidä kädet ja jalat loitolla istuimen tuesta. Näissä kohdissa on puristuksiin joutumisen vaara. VAROITUS Leikkuuelementti jatkaa pyörimistä muutaman sekunnin ajan myös sen irtikytkennän tai moottorin sammuttamisen jälkeen. VAROITUS Huomioi tarkkaan leikkuuvälineiden kokonaisuus jossa on useampi kuin yksi leikkuuväline, sillä yksi pyörivä leikkuuväline vai aiheuttaa muiden välineiden pyörinnän. TURVALLISUUSOHJE Jos työskentelyn aikana osia menee rikki tai tapahtuu onnettomuus, pysäytä heti moottori ja mene pois laitteen läheltä lisävahinkojen välttämiseksi. Jos tapahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimenpiteisiin ja ota yhteyttä sairaanhoitohenkilökuntaan. Poista huolellisesti mahdolliset jätteet, jotka saattavat vahingoittaa henkilöitä tai eläimiä, jos niitä ei huomaa. Käyttörajoitukset

• Älä koskaan käytä laitetta jos suojukset ovat vahingoittunet, puuttuvat tai niitä ei ole asetettu oikein paikoilleen (keruusäkki, sivutyhjennyksen suojus, takatyhjennyksen suojus)

• Älä käytä laitetta jos lisävarusteita/työkaluja ei ole asennettu määrättyihin kohtiin.

• Älä kytke pois, deaktivoi, irrota tai peukaloi paikalla olevia turvajärjestelmiä/mikrokytkimiä.

• Älä altista laitetta liiallisille rasituksille äläkä käytä siihen soveltumatonta laitetta raskaisiin töihin. Sopivan laitteen käyttö vähentää riskejä ja parantaa työn laatua.

• Laitetta ei ole tyyppihyväksytty yleisillä teillä käytettäväksi. Sitä tulee käyttää (tieturvallisuussääntöjen mukaisesti) ainoastaan yksityisillä, liikennöimättömillä alueilla.

3.4 HUOLTO, VARASTOINTI

Suorita säännöllinen huolto ja oikea varastointi laitteen turvallisuuden ja suorituskyvyn säilyttämiseksi. Huolto

• Älä koskaan käytä laitetta, jos siinä on kuluneita tai vaurioituneita osia. Käyttöturvallisuuden kannalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin, eikä niitä korjata.

• Suoritettaessa säätöjä laitteeseen varo sormien joutumista liikkuvan leikkuuvälineen ja laitteen kiinteiden osien väliin.

• Anna koneen korjaaminen pätevän henkilökunnan tehtäväksi ja ainoastaan alkuperäisiä varaosia käyttäen. Näin kone pysyy turvallisena.

• Älä korjaa akkua. Valmistajan tai erikoistuneen huoltokeskuksen tulee tehdä korjaukset.FI - 7 TURVALLISUUSOHJE Näissä ohjeissa annetut melu- ja tärinätason arvot vastaavat laitteen käytössä syntyviä maksimiarvoja. Epävakaan leikkuuelementin käyttö, liian nopea liike ja huollon puute vaikuttavat merkittävästi melu- ja tärinäpäästöarvoihin. Näin ollen on tarpeen soveltaa ennaltaehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa korkeasta melusta ja tärinästä syntyvät mahdolliset vahingot; suorita laitteen huolto, käytä kuulosuojaimia, pidä taukoja työskentelyn aikana. Varastointi Tulipalon vaaran vähentämiseksi, älä jätä jäännösmateriaaleja sisältäviä säiliöitä sisätiloihin.

3.5 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla laitteen käytössä ensisijaisen tärkeä ja etusijalla oleva seikka, rauhanomaisen rinnakkaiselon ja elinympäristömme hyväksi.

• Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, hajonneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa laittaa sekajätteeseen, vaan ne on lajiteltava ja vietävä asianmukaiseen kierrätyskeskukseen, joka huolehtii materiaalien kierrätyksestä.

• Noudata tarkasti paikallisia säädöksiä, koskien jätteiden hävitystä.

• Kun laite poistetaan käytöstä, älä jätä sitä luontoon, vaan toimita se kierrätyskeskukseen paikallisten määräysten mukaisesti. Älä hävitä sähkölaitteita kotitalousjätteiden seassa. Euroopan parlamentin ja neuvoston direktiivi 2012/19/EY sähkö– ja elektroniikkaromusta ja sen toteuttaminen kansallisten säädösten mukaisesti määrää sähkölaitteiden erillisen keräyksen niin, että ne voidaan käyttää uudelleen ympäristöystävällisesti. Jos sähköisiä laitteita hävitetään kaatopaikalle tai maaperään, vahingolliset aineet saattavat joutua pohjaveteen ja ravintoketjuun vahingoittaen siten terveyttä ja hyvinvointia. Lisätietoja tämän laitteen hävittämisestä saa kotitalousjätteiden hävityksestä vastaavalta elimeltä tai jälleenmyyjältä. Käyttöiän lopussa, hävitä akut huomioiden riittävästi ja noudattaen voimassaolevia paikallisia määräyksiä. Akku sisältää sekä sinulle että ympäristölle vaarallista materiaalia. Se on irrotettava ja hävitettävä erillisessä paikassa, joka hyväksyy litiumioniakkuja. Käytettyjen tuotteiden ja pakkausmateriaalien erillinen keräys sallii materiaalien kierrätyksen ja uusiokäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ennaltaehkäisemään ympäristön saastumista ja vähentää raaka-aineiden käyttöä.

Tämä on päältäajettava ruohonleikkuri. Koneessa on sähkömoottori, joka käyttää leikkuuvälinettä sekä sähkömoottori, joka säätelee vetoa. Koneessa on takaveto. Käyttäjä kykenee ohjaamaan laitetta ja käyttämään pääohjauksia istumalla aina kuljettajan paikalla. Laitteeseen asennetut turvalaitteen pysäyttävät moottorin ja leikkuuvälineen muutaman sekun- nin sisällä (kappale 7.2.2).

4.1.1 Käyttötarkoitus

Tämä laite on suunniteltu ja valmistettu ruohonleikkuuseen. Erityisesti mallit:

• MP 84 Li 48 Series V1/V2 ja MP 98 Li 48 Series V3 voivat:

1. Leikata ruohoa ja kerätä sen keruusäkkiin.

2. Leikata ruohoa ja tyhjentää sen maahan

takaosastaan (jos varusteena).

3. Leikata ja silputa ruohoa ja levittää

sen maahan (katteenlevitystoiminto) (jos varusteena). Mallit:

• SD 98 Li 48 Series V1/V2 ja SD 108 Li 48 Series V3 voivat:

1. Leikata ruohoa ja tyhjentää sen sivusta.FI - 8

2. Leikata ja silputa ruohoa ja levittää

sen maahan (katteenlevitystoiminto) (jos varusteena). Erityisten valmistajan suunnittelemien lisävarusteiden käyttö alkuperäisinä varustuksina tai erikseen hankittavina sallii kyseisen työstön erilaisten käyttötapojen mukaan, jotka on annettu tässä oppaassa ja yksittäisten varustusten ohella annetuissa ohjeissa. Vastaavasti mahdollisuus käyttää ylimääräisiä lisävarusteita (jos valmistajan suunnittelemia) voi monipuolistaa sen käyttötarkoitusta ohjeissa annettujen rajojen ja ehtojen mukaisesti, jotka tulevat laitteiden mukana.

Käyttö mihin tahansa muuhun tarkoitukseen kuin koneen käyttötarkoitukseen saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan):

• muiden henkilöiden, lasten tai eläinten kuljettaminen laitteessa, sillä ne voivat pudota kyydistä ja saada vakavia vammoja tai vaarantaa turvallisen ajon;

• kuormien työntäminen;

• laitteen käyttäminen epätasaisessa, liukkaassa, jäätyneessä tai kivisessä maastossa tai lätäköissä tai soissa, joiden maaston koostumusta ei ole mahdollista arvioida

• leikkuuvälineen käyttö alueilla, joissa ei kasva ruohoa

• laitteen käyttäminen lehtien tai jätteiden keräämiseen. HUOMIO Laitteen virheellinen käyttö aiheuttaa takuun raukeamisen, jolloin valmistaja vapautuu vastuusta ja kaikki vastuu käyttäjälle tai kolmansille osapuolille koituneista vahingoista tai vammoista siirtyy valmistajalta käyttäjälle.

4.1.3 Käyttäjätyyppi

Tämä laite on tarkoitettu kuluttajien käyttöön eli muille kuin ammattikäyttäjille. Se on tarkoitettu harrastekäyttöön, ja sitä voi käyttää vain yksi käyttäjä.

4.2 TURVALLISUUSMERKINNÄT

Laitteeseen on kiinnitetty erilaisia merkkejä (kuva 2 ). Niiden tehtävä on muistuttaa käyttäjää toimintatavoista, jotka varmistavat välttämättömän tarkkaavaisuuden ja varovaisuuden laitetta käytettäessä. Symbolien selitykset: VAROITUS Lue ohjeet ennen koneen käyttämistä. VAROITUS Ota avain pois ja lue ohjeet ennen mihinkään huolto- tai korjaustoimenpiteisiin ryhtymistä. ESINEIDEN SINKOUTUMIS- VAARA Älä ikinä työskentele ilman, että takatyhjennyksen suojus tai keruusäkki on asennettu paikoilleen. (ainoastaan mallit, joissa keruu tapahtuu takaa) ESINEIDEN SINKOUTUMIS- VAARA Älä työskentele ilman, että sivutyhjennyksen läppäkorkki on asennettuna. (vain mallit, joissa on sivutyhjennys) ESINEIDEN SINKOUTUMIS- VAARA Pidä käytön aikana ulkopuo- liset loitolla, työalueen ulko- puolella.

LAITTEEN KUMOON KAA-

TUMISEN VAARA Älä käytä tätä konetta rin- teissä, joiden kaltevuus on yli 10°. PURISTUMISVAARA Varmista, että lapset pysyvät etäällä koneesta sen ollessa toiminnassa. LEIKKAUTUMISVAARA Liikkeessä olevat leikkuuväli- neet. Älä vie käsiä tai jalkoja leikkuuvälineille tarkoitetun tilan sisälle. TURVALLISUUSOHJE Huonokuntoiset tai lukukelvottomat tarrat on vaihdettava. Pyydä tilalle uudet tarrat valtuutetulta laitekohtaiselta huoltokeskukselta.FI - 9

Tunnistustarrassa on seuraavat tiedot (kuva 1):

2. CE-vaatimustenmukaisuusmerkki.

6. Valmistajan nimi ja osoite.

8. Moottorin maksimaalinen toimintanopeus.

10. Sähköinen suojausaste.

Kirjoita laitteen tunnistetiedot niille tarkoitettuihin kohtiin kannen takaosassa olevaan tarraan. TURVALLISUUSOHJE Käytä tarrassa lukevia tunnistavia tietoja joka kerta kun valtuutettuun huoltokorjaamoon otetaan yhteyttä. HUOMAUTUS Esimerkki vaatimuksenmukaisuusvakuutuksesta löytyy käyttöoppaan viimeisiltä sivuilta.

Laite on valmistettu seuraavista pääosista, joita vastaa seuraavat toiminnot (kuva 1 ): A. Leikkuuvälineiden kokonaisuus: suojuksesta muodostuva kokonaisuus, jonka sisältä löytyvät pyörivät leikkuuvälineet. B. Leikkuuvälineet: Ruohon leikkaamiseen tarkoitetut elementit. Niiden päihin asetetut siivekkeet edesauttavat leikatun ruohon siirtymistä poistoputkea kohti. C. Sivutyhjennyksen läppäkorkki: turvasuojus, joka estää mahdollisten leikkuuvälineiden mahdollisesti keräämien kappaleiden sinkoutumisen kauas koneesta (vain malleissa, joissa on sivutyhjennys). D. Poistoputki: leikkuuvälineiden kokonaisuuden ja keruusäkin liittävä elementti (vain malleissa joissa keruu tapahtuu takaa). E. Keruusäkki: leikatun ruohon keräämisen lisäksi toimii turvaelementtinä, joka estää leikkuuvälineiden mahdollisesti keräämien kappaleiden sinkoutumisen kauas koneesta (vain malleissa joissa keruu tapahtuu takaa). F. Takatyhjennyksen suojus (saatavina lisävarusteena): keruusäkin tilalle asennettuna estää leikkuuvälineiden mahdollisesti keräämien esineiden sinkoutumisen kauaksi laitteesta (vain malleissa joissa keruu tapahtuu takaa). G. Kuljettajan istuin: Laitteen käyttäjän työskentelypaikka. Se on varustettu anturilla, joka havaitsee kuljettajan paikalla olon, jolloin turvalaite tarvittaessa keskeyttää laitteen toiminnan. H. Terämoottori: Antaa liikkeen leikkuuvälineille.

I. Voimansiirtomoottori:

Antaa liikkeen pyörille. J. Akku: Antaa energian moottoreille ja koneen kaikille sähköisille komponenteille. K. Etupuskuri: suojaa laitteen etuosia. L. Ohjauspyörä: ohjauspyörän avulla ohjataan etupyöriä. M. Painikkeet: Käyttöliittymä, joka tuo yhteen koneen käytön tärkeimmät hallintalaitteet.

VAROITUS Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkasti kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Älä käytä laitetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritettu loppuun. Kuljetus- ja varastointiteknisistä syistä jotkin laitteen osat toimitetaan purettuina ja ne tulee koota pakkauksesta purkamisen jälkeen. Laitteen poisto pakkauksesta ja asennus tulee suorittaa tasaisella ja kiinteällä alustalla. Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun.FI - 10

Pakkaus sisältää asennusosat, jotka on lueteltu seuraavassa taulukossa: Kuvaus 1 Ohjauspyörä 2 Mittaritaulun suojus ja ohjauspyörän asennusosat 3 Kuljettajan istuin 4 Akkulaturi 5 Etupuskuri 6 Kuorintaa estävät pyörät 7 Keruusäkki sekä säkin asennusruuvit ja ohjeet (vain mallit, joissa keruu tapahtuu takaa) 8 Takalevyn alaosa, säkin tuet, kyseiset lisä- ja asennustarvikkeet (vain mal- leissa joissa keruu tapahtuu takaa) 9 Sivutyhjennyksen läppäkorkki (vain mal- leissa joissa on sivutyhjennys) 10 Leikkuuvälinekokonaisuuden sivuvahvikkeet (vain malleissa, joissa on sivutyhjennys ja jos varusteena). 11 Pussi, joka sisältää: - käyttöohjeet ja asiakirjat - istuimen asennusruuvit - sivutyhjennyksen läppäkorkin asen- nustarvikkeet (vain malleissa joissa on sivutyhjennys) - 2 virta-avainta 12 Matkapuhelintelinesarja (jos varusteena)

5.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo

2. Tutustu laatikossa olevaan dokumentaatioon,

nämä ohjeet mukaan luettuina.

3. Ota pois laatikosta kaikki irralliset osat.

4. Ota laite pois pakkauksesta

noudattamalla seuraavia varotoimia:

• nosta leikkuuvälineen kokonaisuus mahdollisimman korkealle (kappale 6.4) estääksesi sen vahingoittumista kun laite lasketaan alas kuormalavalta

• Vie takavoimansiirron vapautusvipu vapautusasentoon (kappale 6.3).

• Laske laite kuormalavalta.

5.2 OHJAUSPYÖRÄN KOKOAMINEN

1. Aseta laite tasaiselle alustalle

ja kohdista etupyörät.

2. Asenna keskiö (kuva 3.A) akseliin (kuva 3.B)

huolehtien, että pistoke (kuva 3.C) asetetaan oikein keskiön asennuspaikkaan.

3. Laita mittaritaulun suojus (kuva 3.D)

paikalleen naksauttaen viisi kiinnikettä niille tarkoitettuihin paikkoihin.

4. Asenna ohjauspyörä (kuva 3.E)

keskiöön (kuva 3.A) siten, että puolat osoittavat kohti istuinta. 5a. Vain ohjauspyörä tyyppi I- Asenna välikappale (kuva 3.F) ja kiinnitä ohjauspyörä mukana toimitetuilla ruuveilla (kuva 3.G) osoitetussa järjestyksessä. 5b. Vain ohjauspyörä tyyppi II - Kiinnitä ohjauspyörä mukana toimitetuilla ruuveilla (kuva 3.F, 3.G) osoitetussa järjestyksessä. 6a. Vain ohjauspyörä tyyppi I - Kiinnitä ohjauspyörän kansi (kuva 3.H) naksauttamalla se paikalleen. 6b. Vain ohjauspyörä tyyppi II - Kiinnitä matkapuhelinteline (kuva 3.H) naksauttamalla se paikalleen.

5.3 ISTUIMEN ASENNUS

Asenna istuin (kuva 4.A) levyyn (kuva 4.B) ruu- vien (kuva 4.C) avulla.

5.4 ETUPUSKURIN ASENTAMINEN

1a. Vain puskuri tyyppi I - Asenna etupuskuri (kuva 5.A) rungon (kuva 5.B) alaosaan neljää ruuvia käyttäen (kuva 5.C). 1b. Vain puskuri tyyppi II

1. Asenna kaksi tukea (kuva 5.A) ja

(kuva 5.B) rungon alaosaan (kuva 5.C) noudattaen kuvassa näkyvää asennussuuntaa: R= oikea, L= vasen.

2. Kiristä ruuvit pohjaan asti (kuva 5.D).

3. Kiinnitä etupuskuri (kuva 5.E) tukiin

(kuva 5.A) ja (kuva 5.B) ruuveilla (kuva 5.F) ja muttereilla (kuva 5.G).

1. Asenna jousi (kuva 6.B) sivutyhjennyksen

läppäkorkin (kuva 6.A) sisäpuolelta, työntämällä päätekappale (kuva 6.B.1) aukkoon ja kiertämällä jousta siten, että sekä jousi (kuva 6.B) että päätekappale (kuva 6.B.2) ovat hyvin paikoillaan.FI - 11

2. Aseta sivutyhjennyksen läppäkorkki (kuva

6.A) leikkuuvälineiden kokonaisuuden tukiin (kuva 6.C), ja käännä ruuvitaltalla jousen (kuva 6.B) toista päätekappaletta (kuva 6.B.2) niin, että se menee sivutyhjennyksen läppäkorkin ulkopuolelle.

3. Työnnä tappi (kuva 6.D) tukien (kuva

6.C) ja sivutyhjennyksen läppäkorkin reikiin, niin että se kulkee jousen (kuva 6.B) kierteiden sisällä ja tulee ulos sisimmän tuen rei'itetystä päästä.

4. Laita sokka (kuva 6.E) tapin (kuva 6.D)

reikään (kuva 6.D.1) ja kierrä tappia riittävästi kunnes sokan kahta päätä (kuva 6.E.1) voidaan taittaa (pihdeillä), niin ettei se pääse liukumaan pois aiheuttaen täten tapin irtoamisen (kuva 6.D). VAROITUS Tarkista, että jousi toimii oikein, pitäen sivutyhjennyksen läppäkorkin vakaasti ala- asennossa. Tarkista lisäksi, että pultti on hyvin paikalleen asetettuna, niin ettei se pääse vahingossa työntymään ulos. Varmista, että sivutyhjennyksen suojus (kuva 7.A) on laskettu alas ja lukittu turvavivulla (kuva 7.B). VAROITUS Ennen ohjauslevyn irrotusta tai huoltoa, muista työntää turvavipua (kuva 8.B) ja nostaa sivupurkaussuojaa (kuva 8.A) voidaksesi suorittaa irrotuksen. HUOMAUTUS Irrottaaksesi ohjauslevyn suorita vaiheet päinvastaisessa järjestyksessä kuin asennuksessa.

JOS VARUSTEENA) Viimeistele leikkuuvälinekokonaisuuden asennus asentamalla sivuvahvikkeet leikkuuvälinekokonaisuuden proiliin siihen tarkoitettujen ruuvien (kuva 9) avulla

1. Asenna kaksi alakiinnikettä (kuva 10.A)

ja (kuva 10.B) noudattaen kuvassa näkyvää asennussuuntaa, kiinnitä ne ruuveilla (kuva 10.C) ja muttereilla (kuva 10.D) ja kiristä pohjaan saakka.

2. Irrota kaksi ruuvia (kuva 10.H),

joita käytetään myöhemmin.

3. Asenna takalevyn alaosa (kuva 10.E)

ja kiinnitä se alakiinnikkeisiin ruuveilla (kuva 10.F) ja muttereilla (kuva 10.G) kiristämättä niitä kokonaan.

4. Viimeistele takalevyn alaosan (kuva 10.E)

kiinnitys kiristämällä kaksi keskiruuvia (kuva 10.H), jotka irrotettiin edellä, sekä neljä yläruuvia (kuva 10.I) pohjaan saakka

5. Kiristä kaksi alamutteria

(kuva 10.G) pohjaan saakka.

6. Aseta täyden keruusäkin ilmaisimen

vipu (kuva 10.J) paikoilleen (kuva 10.K) ja työnnä alas päin, kunnes kuuluu naksahdus.

7. Asenna keruusäkin kaksi tukea (kuva 10.L)

ja (kuva 10.M) noudattaen kuvassa näkyvää asennussuuntaa ja kiinnitä ne ruuveilla (kuva 10.N) ja varmistinrenkailla (kuva 10.O) kiristäen pohjaan saakka.

1. Käytä keruusäkin avaamis-/

sulkemispainikkeita (kuva 13.U, V) kaksinokkaisen vivun (kuva 11.A) kohdistamiseksi ruohon kerääjän (kuva 11.B) kanssa. HUOMAUTUS Kohdistamista ja sen jälkeistä kaksinokkaisen vivun (kuva 11.A) manuaalista säätämistä varten keruusäkin avaamispainike (kuva 13.U) tai sulkemispainike (kuva 13.V) on pidettävä painettuna.

2. Kiinnitä keruusäkki (kuva 16.A) tukiin

(kuva 16.B) ja keskitä takalevyn suhteen. Keskitys varmistetaan käyttämällä oikeanpuoleista tukea sivunojana.FI - 12

3. Sulje keruusäkki (kuva 11.C)

pitämällä keruusäkin sulkemispainike (kuva 13.V) painettuna. HUOMAUTUS Irrota keruusäkki (kuva 11.C) nostamalla siten, että etäisyys levystä säilyy noin arvossa 10 ÷ 15 cm, kuten kuvassa 11 näkyy.

Tämä avaimella toimiva hallintalaite toimii pääkatkaisimena, joka kytkee koneen käynnistyspiirin päälle ja pois päältä. Virta-avaimella (kuva 12.A) on 2 asentoa:

1. Avain ei kytketty. Syöttöpiiri on

poissa käytöstä ja kone sammuu. Mitään toimintoa ei voida aktivoida

2. Avain pohjassa. Kone on

valmis käynnistettäväksi.

Ajopolkimella (kuva 12.F) aktivoidaan pyörien veto ja säädetään koneen nopeus, sekä eteen- että taaksepäin ajettaessa.

1. Ajo eteenpäin: kun poljinta

painetaan eteenpäin, kone kulkee eteenpäin. Mitä enemmän poljinta painetaan, sitä enemmän kasvaa koneen nopeus asteittain.

kun poljinta painetaan taaksepäin, kone kulkee taaksepäin. Kun polkimeen kohdistuvaa painetta vähennetään, kone laskee asteittain nopeuttaan.

3. Seisonta: kun poljin päästetään,

päälle kytkeytyy automaattisesti käyttöjarru, joka hidastaa koneen liikettä ja pysäyttää sen siten, että kaikki liike estyy kunnes ajopoljinta painetaan uudelleen. HUOMAUTUS Ajopoljin kytkeytyy pois päältä, kun käyttäjä poistuu istuimelta.

6.3 VAIHTEISTON KYTKENTÄ-

/ VAPAUTUSVIPU Vaihteiston kytkentä- / vapautusvivusta (kuva 12.H) konetta voidaan siirtää manuaalisesti ilman, että konetta joudutaan käynnistämään. Tällä hallintalaitteella on kaksi asentoa, joita seuraavat symbolit ilmaisevat:

1. Vaihteisto kytketty päälle:

siirrä vipu (kuva 12.H) vaakatasoon (A). Konetta voidaan liikuttaa normaalisti käynnistämällä se.

2. Vaihteisto ei ole kytketty

päälle: siirrä vipu (kuva 12.H) alas (B). Konetta voidaan siirtää manuaalisesti, eli ilman, että se käynnistetään. VAROITUS Siirrä konetta manuaalisesti ainoastaan tasaisella alustalla. TURVALLISUUSOHJE Kytkentä- / vapautusvipu ei saa koskaan olla keskiasennossa. Tämä asento ylikuumentaa ja vahingoittaa voimansiirtoa.

6.4 LEIKKUUKORKEUDEN SÄÄTÖ

6.4.1 Säätövipu (vain tyypin I ja II mallit)

Tästä vivusta (kuva 12.G) nostetaan ja lasketaan leikkuuvälinekokonaisuutta, joka voidaan asettaa 7 eri leikkuukorkeudelle. Seitsemän asentoa on osoitettu kilvessä olevilla numeroilla 1-7, jotka vastaavat seitsemää eri leikkuukorkeutta 3 - 8 cm:n välillä. Asennosta toiseen siirtymiseksi vipua on siirrettävä sivusuunnassa ja asetettava se johonkin säätölovista.

6.4.2 Säätöpainikkeet (vain

tyypin III mallit) Näillä painikkeilla nostetaan (kuva 13.S) ja lasketaan (13.T) leikkuuvälinekokonaisuutta, joka voidaan asettaa 7 eri leikkuukorkeudelle.FI - 13 Seitsemän asentoa ilmaistaan visuaalisesti näytöllä (kuva 13.W) ja ne vastaavat yhtä montaa leikkuukorkeutta 3 - 8 cm:n välillä. Asennosta toiseen siirrytään painamalla säätöpainikkeita (kuva 13.S, kuva 13.T), kunnes päästään haluttuun asentoon. Vaihtoehtoisesti leikkuukokonaisuuden korkeutta voidaan muuttaa liukuvasti pitämällä jompaa kumpaa säätöpainiketta painettuna, kunnes saavutetaan haluttu asento. HUOMAUTUS Jos avain (kuva 12.A) on kytkettynä pohjaan saakka, leikkuuvälinekokoneisuutta voidaan nostaa tai laskea painamalla peruutuspainiketta (kuva 13.C) yhdessä nostopainikkeen (kuva 13.S) tai laskupainikkeen (kuva 13.T) kanssa, vaikka kuljettaja ei istuisi kyydissä.

Hätätilapainikkeella (kuva 12.B) kone voidaan sammuttaa välittömästi hätätilanteen sattuessa. Painikkeella on kaksi asentoa:

1. Aktivoitu: Hätäpainikkeen

painaminen pysäyttää leikkuuvälineiden ja vetoa ohjaavat moottorit.

2. Deaktivoitu: Käännä

hätäpainiketta myötäpäivään sen deaktivoimiseksi ja kaikkien toimintojen palauttamiseksi käyttöön. Käynnistä kone toistamalla käynnistystoimenpide käyttäen avainta (kappale 7.4). HUOMAUTUS Kun hätäpainike on aktivoituna, konetta ei ole mahdollista käynnistää. HUOMIO Hätäpainiketta ei saa koskaan käyttää rutiininomaisesti koneen sammutustapana.

6.6 YLIMÄÄRÄINEN LIITIN USB-

LISÄVARUSTEILLE Tämä usb-pistoke (kuva 12.I) voi ladata USB- laitteita. Se on ainoastaan latauskäyttöön. Liittimen toimintoihin ei kuulu viestiminen liitetyn USB-laitteen kanssa. Pistorasiassa on virta ainoastaan, kun avain (kuva 12.A) on kokonaan paikoillaan. Älä lataa USB-liittimeen liitettyä lisävarustetta sateisissa, kosteissa tai kuumissa olosuhteissa, joissa altistutaan suoralle auringonvalolle. Käyttö yllä mainituissa olosuhteissa johtaa takuun raukeamiseen ja poistaa valmistajan kaiken vastuun ongelmatilanteissa. Älä avaa USB-liitännän tulppaa sateella tai pölyisissä olosuhteissa. Valmistaja ei ole vastuussa, mikäli USB-liitäntään liitetty laite vaurioituu tai tietoja katoaa käytön aikana.

6.7 ÄÄNIMERKIN ANTOLAITE

• Kaksoisäänimerkki ilmoittaa, että keruusäkki puuttuu. Tarkista keruusäkin läsnäolo tai oikeanlainen asennus (vain malleissa joissa keruu tapahtuu takaa).

• Jatkuvan merkkiäänen kuuluminen tarkoittaa, että keruusäkki on täysi. Huolehdi sen tyhjentämisestä (ks. kappale 7.5.4) (vain malleissa joissa keruu tapahtuu takaa).

• Yksittäinen merkkiääni tarkoittaa, että peruutusvaihteella leikkuuta ei ole aktivoitu. Katso kuvake, kuva 13.C.

• Katkonainen merkkiääni tarkoittaa, että avain on kytkettynä, mutta konetta ei ole käynnistetty muutaman minuutin kuluessa avaimen asettamisesta.

TAPAHTUU TAKAA) Tämä paikaltaan ulos vedettävä vipu mahdollistaa keruusäkin kallistamisen tyhjennystä varten, mikä vähentää käyttäjältä vaadittua ponnistelua (kuva 12.E).FI - 14

Koneessa voi olla varusteena mallista riippuen jompi kumpi versio seuraavaksi kuvatusta painikkeistosta (kuva 12.C, kuva 12.D ja kuva 12.L):

6.9.1 Painikkeet (tyyppi I) kuva 13

Koneen käynnistyspainike Kun avain on pohjassa, painike (kuva 13.A) käynnistää koneen ja mahdollistaa kaikki toiminnot. HUOMAUTUS Jos kaikki turvallisuusehdot täyttyvät, kuvake READY (kuva 13.K) syttyy ja kone on käyttövalmis (katso kappale 7.4). Leikkuuvälineiden käyttöön / pois käytöstä kytkentäpainike Painamalla painiketta kuva 13.B leikkuuvälineet kytketään käyttöön / pois käytöstä.

• Kun leikkuuvälineet kytketään käyttöön, ne alkavat toimia muutaman sekunnin kuluttua.

• Kun leikkuuvälineet kytketään pois päältä samanaikaisesti kytkeytyy jarru, joka pysäyttää niiden pyörimisen muutaman sekunnin kuluttua. HUOMAUTUS Jos leikkuuvälineet asetetaan päälle ilman, että turvaedellytykset täyttyvät, kone sammuu tai sitä ei voida käynnistää (ks. kappale 7.2.2). Aktivointipainike: ruohonleikkuu peruutusvaihteella Pitämällä painike kuva 13.C painettuna sallitaan leikkuu peruutusvaihteella. Voidaksesi leikata peruutusvaihteella kytke leikkuuvälineet käyttöön ja pidä samalla painike painettuna. HUOMAUTUS Yksittäinen merkkiääni kertoo, jos peruutusvaihteella leikkuuta ei ole aktivoitu. Ajovalojen sytytyspainike Kun painiketta kuva 13.D painetaan, valot syttyvät/sammuvat. Kun valot palavat, kuvake näkyy, kuva 13.L. Huomiokuvake Jos kuvake kuva 13.E palaa, se tarkoittaa, että turvallisuusehdot eivät täyty tai koneessa on mahdollinen toimintahäiriö (ks. luku 15). Akun Led-valo Led-valot kuva 13.F kertovat tavallisesti koneen akkujen varaustason, mutta Led-valojen tietyt palavien ja sammuneiden valojen yhdistelmät antavat tietoa koneen toimintahäiriöistä (ks. luku 15). Ready-kuvake Kuvake, kuva 13.K, syttyy, kun koneessa on virta ja se on käyttövalmis. Bluetooth-kuvake Kuvake, kuva 13.M, syttyy, kun kone ja laite, jonka kanssa vaihdetaan tietoja, on yhdistetty. Ohjainten ja/tai moottorin ylilämmön kuvake Kuvake, kuva 13.N, ilmoittaa sähkökomponenttien ylikuumenemisesta. Katso luku 15. Vaihteiston kytkentä- / vapautusvivun kuvake Kuvake, kuva 13.O, syttyy, kun voimansiirto ei ole kytkettynä (ks. kappale 6.3 ja luku 15).FI - 15 Käyttäjän kyydissäolon kuvake Kuvake, kuva 13.P, syttyy, jos käyttäjä ei ole istuimella (ks. kappale 7.2.2). Hätätilapainikkeen kuvake Kuvake, kuva 13.Q, syttyy, jos hätäpainike on aktivoitu (ks. kappale 6.5).

6.9.2 Painikkeet (tyyppi II) kuva 13

Koneen käynnistyspainike Kun avain on pohjassa, painike (kuva 13.A) käynnistää koneen ja mahdollistaa kaikki toiminnot. HUOMAUTUS Jos kaikki turvallisuusehdot täyttyvät, kuvake READY (kuva 13.K) syttyy ja kone on käyttövalmis (katso luku 7.4). Leikkuuvälineiden käyttöön / pois käytöstä kytkentäpainike Painamalla painiketta kuva 13.B leikkuuvälineet kytketään käyttöön / pois käytöstä.

• Kun leikkuuvälineet kytketään käyttöön, ne alkavat toimia muutaman sekunnin kuluttua.

• Kun leikkuuvälineet kytketään pois päältä samanaikaisesti kytkeytyy jarru, joka pysäyttää niiden pyörimisen muutaman sekunnin kuluttua. HUOMAUTUS Jos leikkuuvälineet asetetaan päälle ilman, että turvaedellytykset täyttyvät, kone sammuu tai sitä ei voida käynnistää (ks. kappale 7.2.2). Aktivointipainike: ruohonleikkuu peruutusvaihteella Pitämällä painike kuva 13.C painettuna sallitaan leikkuu peruutusvaihteella. Voidaksesi leikata peruutusvaihteella kytke leikkuuvälineet käyttöön ja pidä samalla painike painettuna. HUOMAUTUS Yksittäinen merkkiääni kertoo, jos peruutusvaihteella leikkuuta ei ole aktivoitu. Ajovalojen sytytyspainike Kun painiketta kuva 13.D painetaan, valot syttyvät/sammuvat. Kun valot palavat, kuvake näkyy, kuva 13.L.FI - 16 CRUISE CONTROL -painike Painamalla painiketta kuva 13.G CRUISE CONTROL -toiminto otetaan käyttöön tai pois käytöstä. Cruise Control -säädin mahdollistaa halutun etenemisnopeuden ylläpidon ilman, että ajopoljinta tarvitsee painaa.

• Jos CRUISE CONTROL -painiketta (kuva 13.G) painetaan eteenpäin ajettaessa kone säilyttää kyseisellä hetkellä saavutetun nopeuden ilman, että ajopoljinta joudutaan enää painamaan (kuva 12.F). Kun toiminto on käytössä, kuvake kuva 13.I palaa painikealueella. HUOMAUTUS CRUISE CONTROL -toimintoa ei voi ottaa käyttöön peruutusvaihteella. HUOMAUTUS Ylöspäin tai alaspäin kulkevilla osuuksilla nopeus voi vaihdella tasamaalla asetettuun nopeuteen verrattuna. Laitteen kytkemiseksi pois päältä sekä ajopolkimella ohjattavan ajonopeuden palauttamiseksi (kuva 12.F) riittää, että:

• painat painiketta, kuva 13.G. tai

• painat ajopoljinta (kuva 12.F). Leikkuuvälineen pyörintänopeuden valintapainike Painikkeen (kuva 13.H) avulla voidaan valita 3 eri leikkuuvälineen pyörintänopeutta.

1. ECO: Leikkuuvälineen

pyörintänopeutta hidastetaan akun keston pidentämiseksi. Kun toiminto on käytössä, lehtikuvake (kuva 13.J) palaa. VAROITUS Käyttöä tässä toimintatilassa suositellaan, kun kyseessä ovat raskaat leikkaukset (tiheän, korkean, kostean ruohon leikkuu).

2. NORMAL: leikkuuvälineen

normaali pyörintänopeus, jota voidaan käyttää tavallisissa leikkuuolosuhteissa

3. BOOST: Leikkuuvälineen

pyörintänopeutta lisätään vaativiin ruohonleikkuuolosuhteisiin sopivaksi (tiheä, korkea, kostea nurmi). Kun toiminto on käytössä, pyörivän terän kuvake (kuva 13.R) palaa. Akun kesto lyhenee. Huomiokuvake Jos kuvake kuva 13.E palaa, se tarkoittaa, että turvallisuusehdot eivät täyty tai koneessa on mahdollinen toimintahäiriö (ks. luku 15). Akun Led-valo Led-valot kuva 13.F kertovat tavallisesti koneen akkujen varaustason, mutta Led-valojen tietyt palavien ja sammuneiden valojen yhdistelmät antavat tietoa koneen toimintahäiriöistä (ks. luku 15). Ready-kuvake Kuvake, kuva 13.K, syttyy, kun koneessa on virta ja se on käyttövalmis. Bluetooth-kuvake Kuvake, kuva 13.M, syttyy, kun kone ja laite, jonka kanssa vaihdetaan tietoja, on yhdistetty.FI - 17 Ohjainten ja/tai moottorin ylilämmön kuvake Kuvake, kuva 13.N, ilmoittaa sähkökomponenttien ylikuumenemisesta. Katso luku 15. Vaihteiston kytkentä- / vapautusvivun kuvake Kuvake, kuva 13.O, syttyy, kun voimansiirto ei ole kytkettynä (ks. kappale 6.3 ja luku 15). Käyttäjän kyydissäolon kuvake Kuvake, kuva 13.P, syttyy, jos käyttäjä ei ole istuimella (ks. kappale 7.2.2). Hätätilapainikkeen kuvake Kuvake, kuva 13.Q, syttyy, jos hätäpainike on aktivoitu (ks. kappale 6.5). ECO-kuvake Kuvake, kuva 13.J, palaa, kun ECO-leikkuunopeus on valittuna. BOOST-kuvake Kuvake, kuva 13.R, palaa, kun BOOST-leikkuunopeus on valittuna.

6.9.3 Painikkeet (tyyppi III) kuva 13

Koneen käynnistyspainike Kun avain on pohjassa, painike (kuva 13.A) käynnistää koneen ja mahdollistaa kaikki toiminnot. HUOMAUTUS Jos kaikki turvallisuusehdot täyttyvät, näytön pyöreän elementin valkea osa (kuva 13III.F, 13III.Y, 13III.Z) syttyy ja näytetään akun tila (13.F ja 13.Y), leikkuukorkeus (13.W) ja aktiiviset toiminnot. Kone on käyttövalmis (katso luku 7.4). Leikkuuvälineiden käyttöön / pois käytöstä kytkentäpainike Painamalla painiketta kuva 13.B leikkuuvälineet kytketään käyttöön / pois käytöstä.

• Kun leikkuuvälineet kytketään käyttöön, ne alkavat toimia muutaman sekunnin kuluttua.

• Kun leikkuuvälineet kytketään pois päältä samanaikaisesti kytkeytyy jarru, joka pysäyttää niiden pyörimisen muutaman sekunnin kuluttua. HUOMAUTUS Jos leikkuuvälineet asetetaan päälle ilman, että turvaedellytykset täyttyvät, kone sammuu tai sitä ei voida käynnistää (ks. kappale 7.2.2). Aktivointipainike: ruohonleikkuu peruutusvaihteella Pitämällä painike kuva 13.C painettuna sallitaan leikkuu peruutusvaihteella. Voidaksesi leikata peruutusvaihteella kytke leikkuuvälineet käyttöön ja pidä samalla painike painettuna. HUOMAUTUS Yksittäinen merkkiääni kertoo, jos peruutusvaihteella leikkuuta ei ole aktivoitu. Ajovalojen sytytyspainike Kun painiketta kuva 13.D painetaan, valot syttyvät/sammuvat. Kun valot palavat, kuvake näkyy, kuva 13.L.FI - 18 CRUISE CONTROL -painike Painamalla painiketta kuva 13.G CRUISE CONTROL -toiminto otetaan käyttöön tai pois käytöstä. Cruise Control -säädin mahdollistaa halutun etenemisnopeuden ylläpidon ilman, että ajopoljinta tarvitsee painaa.

• Jos CRUISE CONTROL -painiketta (kuva 13.G) painetaan eteenpäin ajettaessa kone säilyttää kyseisellä hetkellä saavutetun nopeuden ilman, että ajopoljinta joudutaan enää painamaan (kuva 12.F). Kun toiminto on käytössä, kuvake kuva 13.I palaa painikealueella. HUOMAUTUS CRUISE CONTROL -toimintoa ei voi ottaa käyttöön peruutusvaihteella. HUOMAUTUS Ylöspäin tai alaspäin kulkevilla osuuksilla nopeus voi vaihdella tasamaalla asetettuun nopeuteen verrattuna. Laitteen kytkemiseksi pois päältä sekä ajopolkimella ohjattavan ajonopeuden palauttamiseksi (kuva 12.F) riittää, että:

• painat painiketta, kuva 13.G. tai

• painat ajopoljinta (kuva 12.F). Leikkuuvälineen pyörintänopeuden valintapainike Painikkeen (kuva 13.H) avulla voidaan valita 3 eri leikkuuvälineen pyörintänopeutta.

1. ECO: Leikkuuvälineen

pyörintänopeutta hidastetaan akun keston pidentämiseksi. Kun toiminto on käytössä, lehtikuvake (kuva 13.J) palaa. VAROITUS Käyttöä tässä toimintatilassa suositellaan, kun kyseessä ovat raskaat leikkaukset (tiheän, korkean, kostean ruohon leikkuu).

2. NORMAL: leikkuuvälineen

normaali pyörintänopeus, jota voidaan käyttää tavallisissa leikkuuolosuhteissa

3. BOOST: Leikkuuvälineen

pyörintänopeutta lisätään vaativiin ruohonleikkuuolosuhteisiin sopivaksi (tiheä, korkea, kostea nurmi). Kun toiminto on käytössä, pyörivän terän kuvake (kuva 13.R) palaa. Akun kesto lyhenee. Leikkuukorkeuden säätöpainikkeet Näillä painikkeilla nostetaan (kuva 13.S) ja lasketaan (13.T) leikkuuvälinekokonaisuutta, joka voidaan asettaa 7 eri leikkuukorkeudelle. Katso kappale 6.4.2. Keruusäkin avaamis-/ sulkemispainikkeet Näillä painikkeilla voidaan avata (kuva 13.U) ja sulkea (kuva 13.V) keruusäkki. Katso kappale 7.5.4. Huomiokuvake Jos kuvake kuva 13.E palaa, se tarkoittaa, että turvallisuusehdot eivät täyty tai koneessa on mahdollinen toimintahäiriö (ks. luku 15).FI - 19

Led-valot kuva 13.F kertovat tavallisesti koneen akkujen varaustason, mutta Led-valojen tietyt palavien ja sammuneiden valojen yhdistelmät antavat tietoa koneen toimintahäiriöistä (ks. luku 15).

Kuvake, kuva 13.M, syttyy, kun kone ja laite, jonka kanssa vaihdetaan tietoja, on yhdistetty.

Kuvake, kuva 13.N, ilmoittaa sähkökomponenttien ylikuumenemisesta. Katso luku 15.

Kuvake, kuva 13.O, syttyy, kun voimansiirto ei ole kytkettynä (ks. kappale 6.3 ja luku 15).

Kuvake, kuva 13.P, syttyy, jos käyttäjä ei ole istuimella (ks. kappale 7.2.2).

Kuvake, kuva 13.Q, syttyy, jos hätäpainike on aktivoitu (ks. kappale 6.5).

Kuvake, kuva 13.J, palaa, kun ECO-leikkuunopeus on valittuna.

Kuvake, kuva 13.R, palaa, kun BOOST-leikkuunopeus on valittuna.

Kuvake, kuva 13.X, kertoo, että keruusäkki on nostettu ja että se on suljettava ennen työn jatkamista.

Kuvake, kuva 13.W, on jaettu seitsemään osioon, joista kukin vastaa eri leikkuukorkeutta.

Numerot, kuva 13.Y, ilmaisevat akun varaustason prosenttiluvun. HUOMAUTUS Jos koneessa ilmenee toimintahäiriö, numerot näyttävät numeerisen virhekoodin, joka on toimintähäiriön tunniste. VAROITUS Kerro numeerinen virhekoodi tarvittaessa valtuutetulle huoltokeskukselle. Virrankulutuksen ilmaisin Ilmaisin kuva 13.Z. ilmaisee koneen virrankulutuksen akusta. HUOMAUTUS Lisää akun kestoa säätämällä koneen leikkuukorkeus ja etenemisnopeus sellaisiksi, että akusta otetun virran kulutus pysyy ilmaisimen vihreällä alueella.

Bluetooth-toiminto mahdollistaa langattoman yhteyden koneen ja lähellä sijaitsevan laitteen välillä. Laitteessa on oltava asennettuna tietojen vaihtoon tarkoitettu sovellus:

1. lataa sovellus kuvassa 43

näkyvän QR-koodin kautta.

Bluetooth-yhteys aktivoituu automaattisesti koneen käynnistyessä ja kuvakkeen, kuva 13.M, syttyminen vahvistaa laitteeseen muodostetun yhteyden. Varmista, että yhteys laitteeseen/ sovellukseen on aktiivinen.FI - 20

VAROITUS Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkasti kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

Ennen työskentelyn aloittamista, on suoritettava erilaisia tarkistuksia ja toimenpiteitä työturvallisuuden ja työskentelytehon takaamiseksi.

7.1.1 Akun tarkastus

Akku on ladattava täyteen ennen kuin konetta käytetään ensimmäisen kerran sen hankkimisen jälkeen (luku 8.2.2). Akun lataustilanne on tarkastettava ennen jokaista käyttökertaa (kuva 13.F).

7.1.2 Istuimen säätö

Istuimen asennon muuttamista varten neljä kiinnitysruuvia (kuva 14.A) on löysättävä ja liu'utettava istuinta tuen pitkittäisrei'issä. Oikean asennon löydyttyä neljä ruuvia (kuva 14.A) on kiristettävä pohjaan saakka.

7.1.3 Renkaiden paine

Renkaiden oikea paine on erittäin tärkeää leikkuuvälineiden kokonaisuuden tasaisuuden kannalta. Näin sillä on tärkeä vaikutus myös leikkaustuloksen tasaisuuteen.

1. Ruuvaa auki suojakorkit.

2. Kytke venttiilit painemittarilla varustettuun

paineilmalaitteeseen (kuva 15).

3. Säädä paine "Tekniset tiedot"

taulukossa ilmoitettuihin arvoihin.

7.1.4 Laitteen valmistaminen

työskentelyä varten HUOMAUTUS Tällä laitteella on mahdollista leikata nurmikko eri tavoin Laite tulee valmistella ennen työskentelyn aloittamista sen perusteella, kuinka ruoho aiotaan leikata. a. Esivalmistelut leikkuuta varten ja ruohon tyhjentämiseksi sivusta maahan (vain malleissa joissa on sivutyhjennys): Varmista aina, että asennuslevyn sisäinen jousi (kuva 6.B) ja turvavipu (kuva 7.B, 8.B) toimivat oikeanlaisesti, pitäen sen tukevasti alaslasketussa asennossa. b. Esivalmistelut leikkuuta varten ja ruohon keräämiseksi keruusäkkiin (vain malleissa joissa keruu tapahtuu takaa, tyypit I ja II) Kiinnitä keruusäkki (kuva 16.A) tukiin (kuva 16.B) ja keskitä takalevyn suhteen. Keskitys varmistetaan käyttämällä oikeanpuoleista tukea sivunojana. Varmista, että keruusäkin suuosan alempi putki kiinnittyy vastaavaan kiinnityskoukkuun (kuva 16.C). c. Esivalmistelut leikkuuta varten ja ruohon keräämiseksi keruusäkkiin (vain malleissa joissa keruu tapahtuu takaa, tyyppi III) Ks. kappale 5.8. d. Esivalmistelut leikkuuta varten ja ruohon tyhjentämiseksi takaa maahan (vain malleissa joissa keruu tapahtuu takaa) Mikäli halutaan työskennellä ilman keruusäkkiä, voidaan käyttää lisävarusteena saatavaa takatyhjennyksen suojussarjaa (kuva 17; kappale 16.5), joka tulee kiinnittää takalevyyn ohjeiden mukaan. e. Leikkuun ja ruohon silppuamisen valmistelu Jos ruohoa halutaan leikata, silputa se hienoksi ja jättää nurmikolle, pyynnöstä on tarjolla "silppuamissarja" (kappale 16.1), joka on kiinnitettävä vastaavissa ohjeissa kerrotulla tavalla.

7.1.5 Kuorinnan estopyörien asemointi

Kuorinnan estopyörien tarkoitus on estää nurmikon repeytymistä, joka johtuu leikkuuvälineiden kokonaisuuden reunan hipomisesta epätasaisissa maastoissa. Aseta pyörät osoitetulla tavalla (kappale 8.3).

7.2 TURVALLISUUSTARKASTUKSET

Suorita seuraavat turvallisuustarkastukset ja tarkasta, että tulokset vastaavat taulukoissa annettuja. TURVALLISUUSOHJE Suorita turvallisuustarkastukset aina ennen käyttöä.FI - 21 Tila Toimenpide Tulos Käyttäjä istuu istuimella. Ajopoljin vapaa-asennossa (painike vapautettuna). Hätätilapainike deaktivoituna. Aseta avain pohjaan saakka. Kone on valmis käynnistettäväksi. Kone käynnistynyt tai liikkeessä. Käyttäjä nousee istuimelta. Kaikki toiminnot kytkeytyvät pois. Kuvake, kuva 13.E, vilkkuu ja kuvake, kuva 13.P, syttyy. Käyttäjä istuu istuimella. Ajopoljin etenemis- tai peruutusasennossa. Yritä käynnistää kone. Kuvakkeet, kuva 13.E ja kuva 13.O, palavat edelleen, akun Led- valot 1, 2, 4 ja 5 vilkkuvat. Painikkeet tyyppi I ja II Painikkeet tyyppi III Hätätilapainike aktivoituna. Yritä käynnistää kone. Kone käynnistyy. Kuvake, kuva 7.E, vilkkuu ja kuvake, kuva 7.Q, syttyy. Veto eivätkä leikkuuvälineet toimi. Leikkuuvälineet asetettu päälle Peruutetaan pitämättä peruutusvaihteella leikkuun aktivointipainiketta painettuna. Leikkuuvälineet kytkeytyvät pois käytöstä. Leikkuuvälineet asetettu päälle. Keruusäkki nostetaan tai takatyhjennyksen suojus irrotetaan (vain malleissa, joissa keruu tapahtuu takaa). Leikkuuvälineet kytkeytyvät pois käytöstä.

7.2.1 Yleinen turvatarkastus

Kohde Tulos Akku Ei vaurioita sen kuoressa tai kannessa. Takatyhjennyksen suojus, keruusäkki (ainoastaan mallit, joissa keruu tapahtuu takaa). Ehjät. Ei vahinkoa. Asennettu oikein. Sivutyhjennyksen suojus (vain malleissa joissa on sivutyhjennys). Ehjä. Ei vahinkoa. Asennettu oikein. Sähköjohdot. Eristys on ehjä. Ei mekaanista vahinkoa. Aja koneella eteen ja taakse ja vapauta ajopoljin. Koneen nopeus hidastuu ja se pysähtyy. Turvalaitteet Toimivat kuten on osoitettu kappaleessa 7.2.2.

7.2.2 Turvalaitteiden tarkastus

Turvalaitteet toimivat kahden periaatteen mukaisesti: A. estävät sähkömoottorin käynnistyksen, mikäli kaikkia turvaedellytyksiä ei ole täytetty B. pysäyttävät sähkömoottorin vaikka vain yksi turvaedellytys puuttuu.FI - 22 Tila Toimenpide Tulos Kone käynnissä ja liikkeessä. Ajopoljin vapautetaan. Koneen nopeus hidastuu ja se pysähtyy. Kone käynnissä ja liikkeessä. Testiajo. Ei mitään epänormaalia tärinää eikä mitään epänormaalia ääntä, suunnan ohjaus, hallintalaitteet sekä polkimet toimivat oikein. VAARA Jos mikä tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, älä käytä laitetta. Toimita laite huoltokeskukseen laitekohtaisia tarkastuksia ja korjaustoimenpiteitä varten. HUOMAUTUS Muista, että turvalaitteet estävät sähkömoottorin käynnistyksen silloin, kun turvallisuusehtoja ei ole noudatettu. Näissä tapauksissa, kun käynnistyminen on mahdollistettu uudelleen, avain on ensin irrotettava ennen kuin kone voidaan käynnistää uudelleen.

7.3 KÄYTTÖ KALTEVALLA MAAPERÄLLÄ

Noudata Tekniset tiedot -taulukossa ja kuvassa 18 annettuja raja-arvoja kulkusuunnasta riippumatta. Muista, ettei "turvallista" rinnettä ole olemassa. Rinteillä olevien nurmikoiden leikkaamisen yhteydessä tulee olla aina erittäin varovainen. Laitteen kumoon menon tai hallinnan menetyksen välttämiseksi:

• Älä koskaan leikkaa ruohoa rinteessä poikittain. Rinteissä eteen päin ajettaessa tulee ajaa ylös/alas suunnassa, eikä koskaan poikittain. Ole erittäin varovainen suunnanvaihdon yhteydessä etteivät yläpuolen renkaat kohtaa esteitä (kiviä, oksia, juuria jne.) jotka voisivat aiheuttaa sivuttaisen luisumisen, kumoon menon tai laitteen hallinnan menetyksen.

• Älä pysähdy tai lähde liikkeelle erittäin nopeasti ylä- tai alamäessä.

• Kytke ajopoljin hellävaroin ja erityisen varovaisesti estääksesi laitteen nousemista pystyyn.

• ennen kaikkia suunnanvaihtoja ja jyrkissä käänteissä;

• ennen rinteeseen ajoa, erityisesti alamäkeen, jotta voidaan taata turvallinen jarrutustila.

• Älä aseta koskaan peruutusvaihdetta päälle nopeuden vähentämiseksi alamäessä. Seurauksena saattaa olla laitteen hallinnan menetys erityisesti liukkaalla maaperällä.

Koneen käynnistäminen:

1. Varmista, että vaihteisto on

kytkettynä (kappale 6.3).

2. Istu kuljettajan paikalle.

3. Aseta avain pohjaan saakka (kuva 12.A).

a. Tyypin I ja II mallit:

4. Odota, että koneen sähkötarkistus

suoritetaan. Sen aikana kaikki painikeosion kuvakkeet palavat.

5. Paina käynnistyspainiketta (kuva 13.A).

6. Odota, että Ready-kuvake

(kuva 13.K) palaa kiinteästi. b. Tyypin III mallit:

4. Odota, että koneen sähkötarkistus

suoritetaan. Sen aikana kaikki painikeosion pyöreällä keskialueella olevat kuvakkeet palavat (kuva 13III.F, 13III.Y, 13III.Z).

5. Paina käynnistyspainiketta (kuva 13.A).

6. Odota, että akun tilan (13.F ja 13.Y),

leikkuukorkeuden (13.W) ja muiden aktiivisten toimintojen kuvakkeet palavat. HUOMAUTUS Sähkötarkistuksen lopuksi valot syttyvät hetkeksi.

7.5.1 Ajo ja siirtymiset

1. kytke leikkuuvälineet (kuva 13.B) irti

2. vie leikkuuvälinekokonaisuus

korkeimpaan asentoon

3. Aja konetta haluttuun suuntaan painamalla

ajopoljinta. Haluttu ajonopeus saavutetaan muuttamalla polkimeen kohdistuvaa painetta.

4. Siirry työalueelle.FI - 23

VAARA Veto tulee kytkeä ainoastaan kuvatuilla tavoilla (kappale 6.2), jotta liian äkillinen kytkeminen ei aiheuta renkaiden nousemista ja ajoneuvon hallinnan menetystä, erityisesti rinteissä. HUOMAUTUS Peruutusvaihteen asetus täytyy suorittaa laitteen ollessa pysähtyneenä.

7.5.2 Ruohon leikkuu

1. Vie leikkuuvälinekokonaisuus

työasentoon (kappale 6.4).

2. Kytke leikkuuvälineet päälle (kuva 13.B)

ainoastaan ruohikolla, vältä niiden kytkemistä soraisessa maastossa tai liian korkeassa ruohossa.

3. Aloita eteenpäin ajaminen ja leikkaaminen

nurmikkoalueella asteittain ja erityisen varovaisesti.

4. Sovita ajonopeus ja leikkuukorkeus

(kappale 6.4) nurmikon olosuhteisiin (ruohon korkeus, tiheys ja kosteus) sekä poistetun ruohon määrään. HUOMIO Etenemisnopeus pienenee, jos akun varaustason kynnysarvo on alle 40 % (kappale 8.2.2). HUOMAUTUS Nurmikko näyttää paremmalta, jos leikkaukset suoritetaan aina samalla korkeudella ja vuorotellen kahteen suuntaan (kuva 20). HUOMAUTUS Jotta voidaan peruuttaa leikkuuvälineet kytkettyinä, pidä aktivointipainiketta painettuna (kuva 13.C) estääksesi moottorin pysähtymistä. Kytke leikkuuvälineet irti ja vie leikkuuvälineiden kokonaisuus korkeimpaan asentoon:

• Liikuttaessa työskentelyalueiden välillä

• Kun ylitetään alueita joilla ei kasva ruohoa

• Joka kerta kun esteen ylittämistä vaaditaan.

7.5.3 Ohjeita kauniin nurmikon

• Jotta nurmikko pysyisi kauniina, vihreänä ja pehmeänä, on se leikattava säännöllisesti. Nurmikko saattaa koostua erilaisista ruohotyypeistä. Jos nurmikkoa leikataan säännöllisesti eniten kasvavat silloin ruohot, joilla on paljon juuria ja jotka muodostavat tasaisen ruohomaton; jos toisaalta leikataan harvoin kasvavat eniten korkeat ja villit ruohot (apilat, päivänkakkarat jne.).

• On aina parempi leikata ruoho nurmikon ollessa kuiva.

• Leikkuuvälineiden tulee olla ehjät ja terävät, niin että leikkaus on tarkka eikä revi ruohon päitä, mikä aiheuttaa niiden kellastumisen.

• Leikkuutiheys tulee määritellä ruohon kasvun mukaan, välttäen liiallista kasvua leikkuiden välillä.

• Kuumalla ja kuivalla kaudella kannattaa pitää ruoho hieman pidempänä. Näin vähennetään maaperän kuivumista.

• Hyvin hoidetun nurmikon ihanteellinen ruohon korkeus on noin 4-5 cm ja yhdellä leikkuukerralla ei ole tarpeen poistaa enempää kuin 1/3 kokonaiskorkeudesta. Suorita ruohon leikkuu kaksi kertaa, peräkkäisinä päivinä, mikäli ruoho on erittäin pitkää. Ensimmäinen leikkuu tulee suorittaa leikkuuväline maksimikorkeudella ja pienemmällä leikatulla ruohomäärällä, toinen halutulla korkeudella seuraavana päivänä.

• Nurmi näyttää paremmalta, jos leikkuujäljet kulkevat vuorotellen eri suuntiin (kuva 20).

• Vähennä etenemisnopeutta, mikäli ruoho tukkii poistoputken, sillä nopeus voi olla liian korkea nurmikon olosuhteisiin katsoen. Mikäli ongelma kuitenkin jatkuu, siihen voivat olla syynä tylsät leikkuuvälineet tai siivekkeiden vääristyminen.

• Ole erittäin varovainen pensaiden tai matalien reunakiveysten läheisyydessä työskennellessäsi, etteivät ne pääse vahingoittamaan leikkuuvälineitä tai vääristämään leikkuuvälineiden kokonaisuuden tasapainoa tai reunaa.

7.5.4 Keruusäkin tyhjennys

(vain malleissa joissa keruu tapahtuu takaa) HUOMAUTUS Keruusäkin tyhjennys voidaan suorittaa ainoastaan silloin, kun leikkuuvälineet ovat poissa päältä Muussa tapauksessa moottori sammuu. HUOMAUTUS Älä anna keruusäkin täyttyä liikaa, ettei poistoputki pääse tukkeutumaan. Jatkuva äänimerkki ilmoittaa keruusäkin täyttymisestä. Toimi seuraavassa kuvatulla tavalla:FI - 24

1. Kytke leikkuuvälineet irti (kuva 13.B)

ja äänimerkki keskeytyy.

a. Tyypin I ja II mallit:

3. Vedä vipua (kuva 21.A - jos varusteena)

tai tartu takakahvaan (kuva 21.A1) ja kallista keruusäkkiä tyhjentääksesi sen.

4. Etene koneella noin 1 m.

5. Sulje keruusäkki uudelleen siten, että

se jää kiinni kiinnityskoukkuun (kuva 21.B) ja palauta vipu alkuasentoonsa. b. Tyypin III mallit:

3. Avaa säkki painamalla avauspainiketta

(kuva 13.U) noin sekunnin ajan ja tyhjennä säkki. Vaihtoehtoisesti säkin avauspainiketta voidaan painaa, kunnes säkki on tarpeeksi auki tyhjentämistä varten. Kun painike vapautetaan, säkki jää saavutettuun asentoon.

4. Etene koneella noin 1 m.

5. Sulje säkki kokonaan pitämällä säkin

sulkemispainiketta (kuva 13.V) painettuna. HUOMAUTUS Jos avain (kuva 12.A) on kytkettynä pohjaan saakka, keruusäkki voidaan avata tai sulkea painamalla peruutuspainiketta (kuva 13.C) yhdessä avaamispainikkeen (kuva 13.U) tai sulkemispainikkeen (kuva 13.V) kanssa, vaikka kuljettaja ei istuisi kyydissä.

7.5.5 Poistoputken tyhjennys

(vain malleissa joissa keruu tapahtuu takaa) Erittäin korkean, märän tai yhteen liimautuvan ruohon leikkaaminen liian kovilla nopeuksilla voi aiheuttaa poistoputken tukkeutumisen. Jos se tukkeutuu, noudata kappaleessa 8.4.2.annettuja ohjeita.

7.5.6 Leikkuun loppu

Kun ruohonleikkuu on suoritettu loppuun:

1. kytke leikkuuvälineet irti

2. aja paluumatka leikkuuvälineiden

kokonaisuus korkeimpaan asentoon asetettuna (kappale 6.4)..

Laitteen pysäyttämiseksi:

1. Pysäytä ajo vapauttamalla ajopoljin.

2. Sammuta kone irrottamalla avain.

HUOMAUTUS Akun varaustason säilyttämiseksi avainta ei saa jättää ajoasentoon, kun kone ei ole käytössä.

1. Anna koneen jäähtyä ennen sen

sijoittamista säilytystiloihin.

2. Suorita puhdistus (kappale 8.4).

3. Varmista, että mikään komponentti ei

ole löystynyt tai vahingoittunut. Vaihda tarvittaessa vahingoittuneet komponentit ja kiristä mahdolliset löysät ruuvit ja pultit tai ota yhteyttä valtuutettuun huoltoliikkeeseen.

4. Sijoita kone pistorasian läheisyyteen

ja lataa akku (kappale 8.2.2) siten, että se on täydessä tehossa seuraavaa käyttökertaa varten. Joka kerta, kun laitteen luota tai ohjauspaikalta poistutaan tai kun laitetta paikoitetaan:

2. Vie leikkuuvälinekokonaisuus

matalimpaan asentoon (1).

3. Varmista, että kaikki liikkuvat osat

ovat täysin pysähtyneet.

4. Irrota virta-avain.

VAROITUS Jätä kone aina varjoisalle alueelle tai katettuun tilaan, alle +35 °C:een lämpötilaan

VAARA Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkasti kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Ennen laitteessa suoritettavia tarkastuksia, puhdistusta tai huolto-/säätötoimenpiteitä:

1. kytke irti leikkuuväline

3. varmista, että kaikki liikkuvat osat

ovat täysin pysähtyneet

VAARA Älä koskaan jätä avainta virtalukkoon tai lasten tai koneen käyttöön kykenemättömien henkilöiden ulottuville.FI - 25

5. Lue vastaavat käyttöohjeet.

6. Käytä sopivaa vaatetusta,

työkäsineitä ja suojalaseja Taajuudet ja toimenpidetyypit on tiivistetty "Huoltotaulukossa". Taulukon tarkoituksena on auttaa säilyttämään laite tehokkaana ja turvallisena. Siinä on esitelty tärkeimmät toimenpiteet sekä niiden kaikkien suoritustiheydet. Suorita vastaava toimenpide ensimmäiseksi vastaantulevan määräajan yhteydessä. Ei-alkuperäisten ja/tai väärin asennettujen varaosien ja lisävarusteiden käyttö voi vaikuttaa negatiivisesti laitteen toimintaan ja turvallisuuteen. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista, onnettomuuksista tai vammoista. Valtuutetut huoltokorjaamot ja jälleenmyyjät toimittavat alkuperäisiä varaosia.

Akun kestoon (ja siten nurmipinta-alaan, joka voidaan käsitellä ennen ensimmäistä latausta) vaikuttaa pääasiassa: A. Työn osatekijät, jotka aiheuttavat suuren energian tarpeen (esim. tiheän, korkean, kostean nurmen leikkuu). B. Käyttäjän käyttäytymisestä, jonka on vältettävä:

• toistuvat laitteen käynnistykset ja sammutukset työstön aikana

• Leikkaamasta nurmikkoa liian lyhyeksi nurmikon kunnon mukaan.

• Liian nopeaa etenemisnopeutta leikattavan ruohomäärän mukaan. C. Ympäristötekijät, kuten korkea ympäristön lämpötila, joka on yli +35 °C. Akun keston optimoimiseksi kannattaa aina:

• Leikata nurmikko silloin, kun se on kuiva.

• Leikata nurmikko usein siten, että se ei kasva liian korkeaksi.

• Asettaa suurempi leikkuukorkeus kun ruoho on erittäin korkeaa ja leikata toiseen kertaan matalammalta korkeudelta.

• Älä käytä konetta silppuamistoiminnolla, kun ruoho on erittäin pitkää.

• Leikkaa ruohoa, kun lämpötila on +5 - +35 °C.

• Käytä toimintoa “Eco” (kappale

6.9.2, kappale 6.9.3).

Koneen toimintaan tarvittava energia saadaan akusta, joka vaatii huolellista hoitoa tehokkuuden ja pitkän kestoiän takaamiseksi. Akku tulee ehdottomasti ladata:

• Ennen uuden laitteen ensimmäistä käyttöä.

• Kun saavutetaan minimi lataustaso (kuva 13.F).

• Aina ennen koneen pitkää käyttämättömyysjaksoa.

• Varastoinnin aikana vähintään kerran kuussa.

• Ennen ensimmäistä käynnistystä pitkän käyttötauon jälkeen. VAROITUS Kun akku ei ole liitettynä verkkoon soveltuvalla akkulaturilla, akkujen lataus laskee vaikka konetta ei käytettäisikään. Jos akut pääsevät syväpurkautumaan, ne saattavat vahingoittua niin vakavasti, etteivät ne ole enää käyttökelpoiset. Takuu ei kata vahinkoja, jotka johtuvat akusta, jota ei ladata säännöllisesti. VAROITUS Lataus on suoritettava yksinomaan akkulaturilla (kuva 23.A). Muuntyyppisten latausjärjestelmien käyttö voi aiheuttaa akun vahingoittumisen korvauskelvottomaksi. VAROITUS Akun lataaminen on suoritettava tilassa, jossa se on suojassa ilmasto-olosuhteilta, ja varjossa, ja jonka lämpötila on +5 – +35 °C. HUOMAUTUS Akku voidaan ladata milloin tahansa, myös osittain, ilman vaaraa sen vaurioitumisesta. TURVALLISUUSOHJE Älä suorita huoltotoimenpiteitä tai puhdistusta akkujen latauksen aikana. Akun lataaminen:

• Vie kone maadoitetun pistorasian läheisyyteen (jotta ei jouduttaisi käyttämään jatkojohtoja) ja irrota avain.

• Nosta latausliitännän tulppa (kuva 22.A),

• Liitä mukana toimitettu laturi (kuva 23.A) latausliitäntään liittimen (kuva 23.B) kiinnitysbajonetilla.

• Liitä akkulaturi verkkovirtapistorasiaan kytkemällä pistoke (kuva 24).FI - 26 Akun latausta varten toimitetaan vikavirtasuojakytkimellä varustettu pistorasia (kuva 25.A), jos sellaista tarvitaan, johon latausjohto on kytkettävä (kuva 25.E). Vikavirtasuojakytkimellä varustettu pistorasia on kytkettävä verkkopistorasiaan, minkä jälkeen on suoritettava sen toiminnan testaus:

1. Aktivoi toiminta painamalla RESET-

painiketta (kuva 25.B). Merkkivalon on oltava ON-tilassa (kuva 25.C).

2. Suorita toiminnan testaus painamalla

TEST-painiketta (kuva 25.D). Merkkivalon on oltava OFF-tilassa (kuva 25.C). VAARA Jos toimintatesti antaa negatiivisen tuloksen, vikavirtasuojakytkimellä varustettua pistorasiaa ei saa käyttää. Jos toimintatesti antaa positiivisen tuloksen, sitä voidaan käyttää ja latausvaihe voidaan aloittaa. Täyteen lataaminen kestää noin 2-8,5 tuntia (riippuen akusta ja akkulaturista), jona aikana led-merkkivalot (kuva 13.F) vilkkuvat etenevässä järjestyksessä. Aina, kun saavutetaan yhden varaustason kynnysarvo, vastaava Led-jää palamaan vilkkumatta, kun taas loput valot jatkavat vilkkumista. Akkua voidaan pitää latauksessa määrittämättömän ajan. Varaustila (SOC) Ledin syttyminen (tyyppi I ja II) Ledin syttyminen (tyyppi III) SOC > 80 % 60 % ≤ SOC < 80 % 40 % ≤ SOC < 60 % 20 % ≤ SOC < 40 % 10 % ≤ SOC < 20 % VAROITUS Akun lataaminen voidaan keskeyttää, kun varaustaso on led-valojen 1 ja 4 välillä. Älä keskeytä latausta, kun led-valo 5 vilkkuu, vaan odota, että se palaa vilkkumatta. Kun kaikki led-valot palavat vilkkumatta, akun varaustaso on 100 %. HUOMIO Akun latausajat voivat pidentyä, jos konetta on käytetty haastavissa työskentelyolosuhteissa, mistä on seurannut ilmoitus akun ylilämmöstä (luku 15). HUOMIO Jos akku on täysin tyhjä, Led-merkkivalot pysyvät sammuneina, kunnes minimivaraustason kynnysarvo on saavutettu. HUOMAUTUS Kun varaustaso laskee alle 10 %:n kynnysarvon, akun ensimmäinen Led-merkkivalo alkaa vilkkua. Leikkuuvälineet kytkeytyvät pois käytöstä ja on palattava lataamaan akku. Latauksen tultua täyteen latausjärjestelmä laskee virransyötön tasolle, joka on riittävä akun latauksen pitämiseen optimaalisissa arvoissa. HUOMIO Jos akkulaturi on liitetty traktoriin ja 5 Led- valoa, kuva 13.F, vilkkuvat samanaikaisesti, se tarkoittaa, että lataus ei ole käynnissä. Tarkista akkulaturin/sähköverkon kytkentä. HUOMAUTUS Energian kulutus latauksen säilyttämistä varten on erittäin vähäistä ja kulujen kannalta mitättömän pieni. HUOMAUTUS Latauksen aikana mikään koneen toiminto ei ole käytettävissä, vaikka avain asetettaisiin pohjaan saakka. VAROITUS Koneeseen asennettu akku on suunniteltu ja valmistettu tämäntyyppistä käyttöä varten, mistä syystä on toimittava seuraavalla tavalla: - Älä kytke irti äläkä poista akkuja niille tarkoitetuista tiloista. - Älä vaihda akkujen tilalle ei-alkuperäisiä akkuja. - Älä suorita toimenpiteitä, joita ei ole kuvattu tässä oppaassa. Jos akuissa ilmenee ongelmia, ota yhteyttä jälleenmyyjään.FI - 27

8.4.2 Poistoputken tyhjennys

(vain malleissa joissa keruu tapahtuu takaa) Jos poistoputki tukkeutuu, toimi seuraavalla tavalla:

1. poista keruusäkki tai takatyhjennyksen suojus

2. poista kerääntynyt ruoho putken

8.4.3 Keruusäkin puhdistus (vain

malleissa joissa keruu tapahtuu takaa, tyyppi I ja II)

1. Tyhjennä keruusäkki (kappale 7.5.4).

2. Ravistele sitä poistaaksesi

ruoho- ja multajäämät.

3. Asenna keruusäkki takaisin ja pese

leikkuuvälineen sisäosa (kappale 8.4.4- a) joka lopussa säkki on poistettava tyhjennettävä, huuhdeltava ja asetettava siten, että se saadaan nopeasti kuivaksi.

8.4.4 Keruusäkin puhdistus (vain

malleissa joissa keruu tapahtuu takaa, tyyppi III)

1. Tyhjennä keruusäkki (kappale 7.5.4).

2. Irrota keruusäkki (kappale 5.8).

3. Ravistele sitä poistaaksesi

ruoho- ja multajäämät.

4. Asenna keruusäkki (kappale 5.8).

5. Sulje keruusäkki (kappale 5.8) ja

ryhdy pesemään leikkuuvälineen sisäpuolta (kappale 8.4.4-a).

6. Irrota keruusäkki

(kappale 5.8) ja huuhtele huolellisesti.

8.4.5 Leikkuuvälineiden

kokonaisuuden puhdistus Puhdista leikkuuvälinekokonaisuus tarkasti kaikkien ruohojäämien ja roskien poistamiseksi. VAROITUS Leikkuuvälineiden kokonaisuuden puhdistuksen aikana, poista ihmiset ja eläimet ympäröivältä alueelta

a. Sisäosan puhdistus Leikkuuvälineen kokonaisuuden ja poistoputken sisäpuolen pesu tulee suorittaa lujalla lattiapinnalla:

• keruusäkki tai takatyhjennyksen suojus asennettuina (vain malleissa joissa keruu tapahtuu takaa),

• sivutyhjennyksen läppäkorkki asennettuna (vain malleissa joissa on sivutyhjennys),

• laitteen käyttäjä istuimella,

KUORINTAA ESTÄVÄT PYÖRÄT Pyörien eri asennusasennot mahdollistavat turvatilan "H" säilyttämisen leikkuuvälinekokonaisuuden reunan ja maan välillä (kuva 26.A; kuva 27.A). Säädä kuorinnan estopyörien asento maaston epätasaisuuksien mukaan. TURVALLISUUSOHJE Toimenpide tehdään aina molemmille pyörille asettaen ne samalle korkeudelle koneen ollessa sammutettuna. a. Malleissa joissa on sivutyhjennys Vaihtaaksesi asennon:

1. Avaa ja irrota ruuvi (kuva 26.B).

2. Aseta pyörä (kuva 26.A) välikappaleen

(kuva 26.C) kanssa reikään, joka vastaa haluttua etäisyyttä.

3. Kiristä ruuvi (kuva 26.B) mutteriin

(kuva 26.D) pohjaan saakka. b. Malleissa joissa keruu tapahtuu takaa Vaihtaaksesi asennon:

1. Avaa mutteri (kuva 27.B) ja

irrota tappi (kuva 27.C).

2. Aseta pyörä (kuva 27.A) haluttuun asentoon.

3. Asenna tappi (kuva 27.C) takaisin

huolehtien, että tapin pää (kuva 27.C) osoittaa koneen sisälle.

4. Kiristä mutteri (kuva 27.B) pohjaan saakka.

Jokaisen käyttökerran jälkeen, suorita puhdistus noudattamalla seuraavia ohjeita.

8.4.1 Laitteen puhdistus

• Pyyhi koneen ulkopinnat puhdistamalla muoviset osat useaan kertaan veteen kostutetulla sienellä ja pesuaineella, varoen kastamasta sähkömoottoreita, akkua sekä sähkölaitteiston komponentteja.

• Tulipalovaaran vähentämiseksi pidä moottori ja akkutila puhtaina ruohon, lehtien ja liiallisen rasvan jätteistä.

• Nosta konepelti ja puhdista paineilmalla mahdolliset lika- tai ruohojäämät, joita kertyy akkupakkauksen päälle.

• Pidä painikkeet puhtaina liasta ja roskista. VAROITUS Älä koskaan pese koria tai sähkömoottoreita paineistetulla vesisuihkulla tai aggressiivisilla pesunesteillä.FI - 28

• leikkuuvälinekokonaisuus alimmassa asennossa,

• leikkuuvälineet kytkettyinä.

• Vaihtoehtoisesti voit liittää vesiletkun siihen tarkoitettuihin liittimiin (kuva 28.A, kuva 29.A) antaen veden virrata kuhunkin muutaman minuutin ajan niin, että leikkuuvälineet ovat liikkeessä. b. Ulkopinnan puhdistus TURVALLISUUSOHJE Vältä, että leikkuuvälinekokonaisuuden yläosaan ei kerry jätteitä ja kuivaa ruohoa. Näin ylläpidetään laitteen tehoa ja taataan laitteen turvallisuus. Leikkuuvälineiden kokonaisuuden yläosan puhdistamiseksi:

• laske leikkuuvälinekokonaisuus aivan alas;

• puhalla paineilmalla (kuva 30).

Kohde Toimenpide Ohjauspyörä Puhdista paineilmalla. Leikkuuvälineiden kokonaisuus Voitele nostopisteet öljyllä (kuva 31). Pyörien akselit Irrota pyörät. Voitele akselit rasvalla (kuva 39).

8.6 MUTTERIT JA KIINNITYSRUUVIT

• Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja käyttövalmis.

TURVALLISUUSOHJE Ota välittömästi yhteyttä jälleenmyyjään tai erikoistuneeseen huoltokeskukseen, jos laitteen seuraavien osien toiminnassa ilmenee ongelmia: - ajopolkimen vapaa-asento (käyttöjarru), - leikkuuvälineiden kytkeytyminen päälle tai irti, - ajovaihteen tai peruutusvaihteen laittaminen päälle.

9.2.1 Leikkuuvälineiden

kokonaisuuden linjaus Leikkuuvälineiden kokonaisuuden oikea säätö on tasaisesti leikatun nurmikon ehdoton edellytys (kuva 19). Jos leikkaustulos on epäsäännöllinen, tarkasta renkaiden paine (kappale 7.1.3). Jos tämä ei riitä takaamaan tasaista leikkaustulosta, ota yhteyttä jälleenmyyjään tarpeellisten tarkastusten suorittamista sekä leikkuuvälineiden kokonaisuuden linjauksen säätämistä varten.

9.2.2 Leikkuuvälineet

Tylsä leikkuuväline repii ruohon ja aiheuttaa nurmikon kellastumisen. TURVALLISUUSOHJE Vaihdata vialliset, vääntyneet tai kuluneet leikkuuvälineet aina pareittain yhdessä niiden ruuvien kanssa, jotta tasapainoisuus säilytetään. VAROITUS Kaikki leikkuuvälineitä koskevat toimenpiteet (irrotus, teroitus, tasapainotus, korjaus, uudelleenkiinnitys ja/tai vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden vuoksi suosittelemme, että nämä toimenpiteet suoritetaan tähän erikoistuneessa huoltokeskuksessa. VAROITUS Käytä aina alkuperäisiä leikkuuvälineitä, joissa on taulukossa "Tekniset tiedot" annettu koodi. HUOMAUTUS Jatkuvan tuotekehityksen vuoksi yllämainitut "Tekniset tiedot" taulukossa annetut leikkuuvälineet saatetaan ajan kuluessa vaihtaa toisiin, mutta leikkuuvälineet pysyvät aina keskenään vaihtokelpoisina ja käyttöturvallisuuden kannalta samanarvoisina.FI - 29

9.3 ETU-/TAKAPYÖRIEN VAIHTO

9.3.1 Esitoimenpiteet

VAARA Käytä soveltuvaa nostolaitetta. Ennen pyörien vaihtoon kuuluvia toimenpiteitä, suorita nämä toimenpiteet:

1. Aseta laite tasaiselle ja tiiviille maalle,

joka takaa sen vakauden.

4. Aseta nostolaite nostokohtaan

lähelle vaihdettavaa pyörää (kappale 9.3.2; kappale 9.3.3).

5. Tarkista, että nostolaite on täysin

kohtisuorassa maahan nähden.

9.3.2 Tunkin valinta ja asemointi

takapyörien päälle Aseta puukiilat paikoilleen (kuva 32.A) pyörän kohdalle (kuva 32.B), vaihdettavan pyörän puolella (kuva 32.C). Malleissa joissa keruu tapahtuu takaa:

• Suljetun tunkin maksimikorkeus on 110 mm. (kuva 33).

• Aseta tunkki takalevyn alle (kuva 34.A), 180 mm päähän sivureunasta (kuva 33). Malleissa joissa on sivutyhjennys:

• Suljetun tunkin maksimikorkeus on 110 mm. (kuva 35).

• Aseta tunkki taka-akselin alle, kuvassa osoitettuun paikkaan (kuva 36.A). HUOMAUTUS Tässä kappaleessa kuvattuun tapaan asemoidulla tunkilla on mahdollista nostaa pelkkää vaihdettavaa pyörää.

9.3.3 Tunkin valinta ja asemointi

1. Aseta puukiilat paikoilleen (kuva 37.A)

pyörän kohdalle (kuva 37.B), joka on vaihdettavan pyörän takana (kuva 37.C).

2. Suljetun tunkin maksimikorkeus on 110 mm.

3. Aseta tunkin (kuva 38.A) päälle puinen

nelikulmainen välikappale (kuva 38.B), jonka poikkipinta-ala on noin 10 x 10 cm. VAROITUS Puinen välikappale estää etuakselin vaurioitumisen.

4. Pidä välikappale tässä vaiheessa

tasapainossa tunkin päällä auttaen kädellä. Nosta tunkki toimien siten, että välikappale tukee runkoa ja rakenneosia (kuva 38.C). HUOMAUTUS Näin asetettu tunkki mahdollistaa koko etuakselin nostamisen.

TURVALLISUUSOHJE Varmista, että laite pysyy noston aikana vakaana ja paikoillaan. Jos häiriöitä esiintyy, laske tunkki välittömästi alas, tarkista ja korjaa mahdolliset ongelmat ja nosta uudelleen.

1. Liu'uta kansi pois (kuva 39.A).

2. Nosta sen verran, että pyörä

saadaan kätevästi pois.

3. Käytä apuna ruuvitalttaa ja ota pois joustava

rengas (kuva 39.B) ja aluslaatta (kuva 39.C).

4. Vedä vaihdettava pyörä pois.

5. Voitele akseli (kuva 39.D) rasvalla.

6. Asenna vararengas.

7. Asemoi huolellisesti aluslaatta

ja joustava rengas. HUOMAUTUS Tarkista, että takapyörät ovat samalla korkeudella (kuva 40.A) ja että kahden pyörän välinen ulkoinen halkaisija (kuva 40.B) ei ylitä 8-10 mm. Jos näin tapahtuu, välttääksesi epätasaisen leikkuutuloksen syntymistä, suorita leikkuuvälinekokonaisuuden kohdistuksen säätö valtuutetussa huoltokorjaamossa.

9.3.5 Renkaiden korjaaminen

tai vaihtaminen Renkaat ovat sisäkumittomia "Tubeless" ja tämän vuoksi niiden vaihto tai korjaus tulee antaa aina erikoistuneen rengaskorjaamon suoritettavaksi. Korjaus tulee suorittaa pinnoitteen tyypin mukaisesti.FI - 30

Ruuvaa auki rengasmutteri (kuva 41.A) ja irrota liitin (kuva 41.B). Irrota led-valaisin (kuva 41.C), joka on kiinnitetty ruuveilla (kuva 41.D).

9.4.2 LED TYYPPI II (bajonetti)

Lamput on asetettu bajonettiliitoksella lampunpitimeen, joka saadaan irti pyörittämällä vastapäivään pihdeillä (kuva 42)

Kun laitetta on varastoitava yli 30 vuorokautta:

1. Poista virta-avain.

2. Puhdista laite huolella.

3. Tarkista, ettei laitteessa esiinny

vahinkoja. Ota tarvittaessa yhteyttä valtuutettuun huoltokeskukseen.

• leikkuuvälineiden kokonaisuus alas laskettuna

• suojaan ilmasto-olosuhteilta, varjoon, lämpötila 0 – +40 °C

• mahdollisesti pressulla peitettynä

• paikkaan, johon lapset eivät pääse;

• varmista, että avaimet tai huollossa käytetyt työkalut on poistettu. VAROITUS Akku on ladattava täyteen vähintään kerran kuussa ja aina ennen toimenpiteisiin uudelleen ryhtymistä. Kun kone otetaan uudelleen käyttöön, valmistele se luvussa "7. Laitteen käyttö.

11. LIIKUTTAMINEN JA KULJETUS

• Kun laitetta liikutetaan:

1. kytke irti leikkuuväline

2. vie leikkuuvälinekokonaisuus

korkeimpaan asentoon

3. sammuta laite ja ota virta-avain pois

4. kytke veto irti (kappale 6.3).

• Kun laitetta kuljetetaan ajoneuvolla tai perävaunulla:

• käytä kestäviä, riittävän leveitä ja pitkiä ramppeja

• lastaa laite sähkömoottori sammutettuna, virta-avain irrotettuna, ilman kuljettajaa, työntämällä ja käyttämällä toimenpiteissä riittävä määrä henkilöitä;

• laske alas leikkuuvälineiden kokonaisuus

• asemoi se siten, ettei siitä aiheudu vaaraa

• kytke veto (kappale 6.3);

• lukitse se kunnolla kuljetusajoneuvoon köysiä tai ketjuja käyttämällä, jotta kaatuminen ja mahdolliset vauriot voitaisiin estää. TURVALLISUUSOHJE Jos et koe pystyväsi koneen liikuttamiseen ja kuljettamiseen turvallisesti, ota yhteyttä huoltokeskukseen.

12. HUOLTO JA KORJAUS

Käyttöopas sisältää kaikki laitteen käyttöön ja käyttäjän suorittamaan oikeaan perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin muun huoltokeskuksen toimesta, joka tuntee laitteen ja jolla on erityistyökalut niin, että työ suoritetaan oikein ja säilytetään laitteen alkuperäinen turvallisuustaso. Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltotöitä takuun puitteissa.

• Valtuutetut huoltokorjaamot käyttävät vain alkuperäisiä varaosia. Alkuperäiset varaosat ja varusteet on kehitetty tarkoituksenmukaisesti laitteille.

• Ei-alkuperäisiä varaosia ja varusteita ei hyväksytä. Ei-alkuperäisten varaosien ja varusteiden käyttö vaarantaa laitteen turvallisuutta ja vapauttaa valmistajan kaikesta velvollisuudesta tai vastuusta.

• On hyvä jättää laite kerran vuodessa valtuutettuun huoltokeskukseen turvalaitteiden huoltoa, apua ja tarkastusta varten.FI - 31

Takuuehdot on tarkoitettu yksinomaan kuluttajille, eli ei ammattikäyttäjille. Takuu kattaa kaikki takuuajan aikana syntyvät materiaali- ja valmistusviat, jotka on varmistettu jälleenmyyjän tai erikoistuneen huoltokeskuksen toimesta. Takuun soveltaminen rajoittuu viallisena pidetyn osan korjaamiseen tai vaihtamiseen. Takuun soveltaminen edellyttää koneen säännöllistä huoltoa. Käyttäjän on noudatettava huolellisesti kaikkia liitteenä annetussa dokumentaatiossa olevia ohjeita. Takuu ei kata vahinkoja, jotka syntyvät seuraavista seikoista:

• Liitteenä annettuun dokumentaatioon ei ole tutustuttu (Käyttöohje).

• Huolimattomuus, laiminlyönti.

• Ulkoinen syy (salamanisku, iskut, vieraiden esineiden paikallaolo koneessa) tai onnettomuus.

• Käyttö ja asennus on suoritettu väärin tai niitä ei sallita valmistajan toimesta.

• Puutteellinen huolto.

• Laitteen muuttaminen.

• Alkuperäisiä varaosia ei ole käytetty (mukautetut kappaleet).

• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt. Lisäksi tämä takuu ei kata:

• Määräaikaisia/ylimääräisiä huoltotoimenpiteitä (kuvattu käyttöoppaassa).

• Kulutusosien normaali kuluminen. Näitä osia ovat esimerkiksi leikkuuvälineet, pyörät, valot, turvapultit ja johdot.

• Normaalia kulumista.

• Laitteen ulkoista kulumista, joka johtuu sen käytöstä.

• Leikkuulaitteiden kannattimia

• Ylimääräisiä maksuja, jotka liittyvät mahdollisesti takuun aktivointiin, kuten laitteen siirto käyttäjän luo, laitteen kuljetus jälleenmyyjälle, varusteiden vuokraus laitteen käytön sijaan tai huoltopyyntö ulkoiselle yritykselle huoltotoimenpiteiden suorittamista varten. Käyttäjää suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millään tavoin rajoiteta tällä takuulla.FI - 32

Viereisiin kenttiin voidaan merkitä päivämäärä tai käyttötuntien määrä, jolloin toimenpide on suoritettu. Toimenpide Tiheys (tuntia) Suoritettu (pvm tai tunnit) Huomautuksia Kaikkien kiinnitysten tarkastus Ennen jokaista käyttöä Renkaiden paineen tarkastus Ennen jokaista käyttöä kappale 7.1.3 Turvallisuustarkastukset / Ohjainten tarkastus Ennen jokaista käyttöä kappale 7.2 Voimansiirron vapautusvivun tarkistus Ennen jokaista käyttöä kappale 6.3 Ulostulon suojusten asennus/tarkastus Ennen jokaista käyttöä kappale 5.5 Akun lataus Ennen jokaista käyttöä Jokaisen käytön jälkeen Ennen varastointia kappale 8.2 Yleinen puhdistus ja tarkastus Jokaisen käytön jälkeen kappale 8.4 Laitteessa esiintyvien mahdollisten vahinkojen tarkastus. Ota tarvittaessa yhteyttä valtuutettuun huoltokeskukseen. Jokaisen käytön jälkeen Leikkuuvälineiden kiinnityksen ja teroituksen tarkastus 25 * Leikkuuvälineiden vaihto 100 * Yleisvoitelu 25 kappale 8.5 **

• Toimenpide, jonka saa suorittaa joko jälleenmyyjä tai erikoistunut huoltokeskus. ** Suorita kaikkien nivelliitosten yleisvoitelu aina ennen laitteen pidempiä seisokkiaikoja.

15. VIKOJEN PAIKANNUS

Vika Aiheuttaja Korjaustoimenpide

1. Kone ei käynnisty. Tyhjä akku. Lataa akku (kappale 8.2.2).

leikkaustulos Leikkuuvälineiden terävyys on laskenut. Käänny valtuutetun huoltokeskuksen puoleen puoleen. Etenemisnopeus on korkea leikattavan ruohon korkeuteen nähden. Leikkuuvälinekokonaisuus on täynnä ruohoa. Vähennä etenemisnopeutta ja/tai nosta leikkuukorkeutta. Odota, että ruoho on kuivaa. Puhdista leikkuuvälinekokonaisuus.

3. Epänormaalia tärinää

käytön aikana. Leikkuuvälineet epätasapainossa. Leikkuuvälineet löystyneet. Osat löystyneet. Mahdollisia vaurioita Käänny valtuutetun huoltokeskuksen puoleen tarkastuksissa, vaihdoissa ja korjauksissa.FI - 33 Vika Aiheuttaja Korjaustoimenpide

4. Kuvake, kuva 13.E, pysyy

palamassa ja akun Led- merkkivalot 2 ja 5 vilkkuvat. Painikkeet tyyppi I ja II Painikkeet tyyppi III Ylikuormitusvirta akusta, syynä:

työskentelyolosuhteet. Vähennä etenemisnopeutta. Leikkuukorkeuden nostaminen.

2. Liian jyrkkä mäki. Alenna etenemisnopeutta ja tarkista

työstettävän maa-alueen jyrkkyys.

5. Kuvake, kuva 13.N, vilkkuu.

Kaikki painikeosion muut ilmaisimet (kuvakkeet/ Led-merkkivalot) pysyvät toiminnassa ja näkyvissä. Akun, ajomoottorin ja/tai leikkuuvälineiden moottoreiden ylilämmön esihälytys, syynä:

työskentelyolosuhteet. Vähennä etenemisnopeutta. Leikkuukorkeuden nostaminen.

6. Kuvakkeet, kuva 13.E ja

kuva 13.N, palavat edelleen ja akun Led-valot 2 ja 4 vilkkuvat. Painikkeet tyyppi I ja II Painikkeet tyyppi III Akun ylilämpö/alilämpö, syynä: Sammuta kone, odota vähintään 5 minuuttia ja käynnistä uudelleen.

työskentelyolosuhteet. Vähennä etenemisnopeutta. Leikkuukorkeuden nostaminen.

2. Ympäristölliset olosuhteet

eivät ole asianmukaiset. Työskentele ympäristön lämpötilassa, joka on sopiva koneen käyttöedellytyksille.

7. Kuvake, kuva 13.E, pysyy

palamassa ja akun Led- merkkivalot 1, 4 ja 5 vilkkuvat. Painikkeet tyyppi I ja II Painikkeet tyyppi III Ylikuormitusvirta leikkuuvälineisiin, syynä:

työskentelyolosuhteet. Vähennä etenemisnopeutta. Leikkuukorkeuden nostaminen.

2. Tukkeumat, jotka estävät

leikkuuvälineiden pyörinnän. Poista tukokset.

3. Leikkuuvälinekokonaisuus

on täynnä ruohoa. Puhdista leikkuuvälinekokonaisuus.FI - 34 Vika Aiheuttaja Korjaustoimenpide

8. Kuvakkeet, kuva 13.E ja

kuva 13.N, palavat edelleen ja akun Led-valot 1 ja 3 vilkkuvat. Painikkeet tyyppi I ja II Painikkeet tyyppi III Leikkuuvälineiden moottoreiden ylilämpö, syynä: Sammuta kone, odota vähintään 5 minuuttia ja käynnistä uudelleen. Haastavat työskentelyolosuhteet. Vähennä etenemisnopeutta. Leikkuukorkeuden nostaminen.

9. Kuvake, kuva 13.E,

pysyy palamassa, akun Led-merkkivalot 1, 3 ja 5 vilkkuvat. Painikkeet tyyppi I ja II Painikkeet tyyppi III Leikkuuvälineiden moottoreiden pysähtyminen, syynä:

työskentelyolosuhteet. Vähennä etenemisnopeutta. Leikkuukorkeuden nostaminen.

2. Tukkeumat, jotka estävät

leikkuuvälineiden pyörinnän. Poista tukokset.

3. Leikkuuvälinekokonaisuus

on täynnä ruohoa. Puhdista leikkuuvälinekokonaisuus.

10. Kuvakkeet, kuva 13.E ja

kuva 13.N, palavat edelleen, akun Led-valot 1, 2 ja 4 vilkkuvat. Painikkeet tyyppi I ja II Painikkeet tyyppi III Ajomoottorin ylilämpötila, syynä: Sammuta kone ja odota vähintään 5 minuuttia ennen käynnistystoimien suorittamista uudelleen.

kuormituksen alainen. Vähennä etenemisnopeutta.

2. Liian jyrkkä mäki. Vähennä nopeutta ja tarkista

työstettävän rinteen jyrkkyys.

3. Liikaa mutaa pyörissä. Tarkista, että pyörät on lukittu ja

puhdista ne tarvittaessa.

11. Kuvakkeet, kuva 13.E ja

kuva 13.O, palavat edelleen, akun Led-valot 1, 2, 4 ja 5 vilkkuvat. Painikkeet tyyppi I ja II Painikkeet tyyppi III Kone käynnistetty ajopolkimella, jota ei ole vapautettu (ei vapaa-asennossa). Sammuta kone ja käynnistä uudelleen vasta, kun on tarkistettu, että ajopoljin on vapaa-asennossa (poljin vapautettu).FI - 35 HUOMAUTUS Koneissa, jotka on varustettu tyypin III painikkeilla, yhdessä virheen led-valoyhdistelmän kanssa näytetään numeerinen virhekoodi akun varausprosentin numeroiden avulla (kuva 13.Y). Välitä numeerinen virhekoodi tarvittaessa valtuutetulle huoltokeskukselle. HUOMAUTUS Jos ilmenee muita ongelmia, joita ei löydy taulukosta, ota välittömästi yhteyttä valtuutettuun huoltokeskukseen. Vika Aiheuttaja Korjaustoimenpide

12. Kuvakkeet, kuva 13.E ja

kuva 13.O, palavat edelleen ja akun Led-valot 1, 2, 3 ja 5 vilkkuvat. Painikkeet tyyppi I ja II Painikkeet tyyppi III Vaihteiston kytkentä- / vapautusvipu asennossa, jossa voimansiirto ei ole kytketty. Tarkista vaihteiston kytkentä- / vapautusvivun asento ja tarvittaessa vie vipu asentoon, jossa voimansiirto on kytkettynä. Jos ongelma jatkuu, ota yhteyttä huoltokeskukseen.

13. Akun Led-valot, kuva 13.F,

syttyvät ja sammuvat järjestyksessä vasemmalta oikealle ja päinvastoin. Viestintävirhe laitteessa olevien elektronisten moduulien välillä. Sammuta kone ja käynnistä uudelleen. Jos ongelma jatkuu, ota yhteyttä huoltokeskukseen.FI - 36

Hienontaa ruohon pieneksi silpuksi ja jättää sen nurmikkoon (kuva 44.A1; kuva 44.A2).

16.2 AKKULATURI (PIKALATAUS)

Akkulaturi, jonka avulla akun latausaikaa voidaan lyhentää. Tässä laitteessa käytettävien hyväksyttyjen akkulatureiden luettelo löytyy taulukosta "Tekniset tiedot". Ylläpitolaturin avulla voit säilyttää akun moitteettomassa kunnossa laitteen seisokkiaikojen aikana, takaamalla näin parhaan mahdollisen lataustason sekä akun pitkän käyttöiän (kuva 44.B).

Pienen perävaunun hinaamista varten (kuva 44.C).

Suojaa laitetta pölyltä, kun se ei ole käytössä (kuva 44.D).

16.5 TAKATYHJENNYKSEN

SUOJUSSARJA Käytetään keruusäkin tilalla kun ruoho kerätään (kuva 44.C) (vain malleissa joissa keruu tapahtuu takaa).

16.6 LUMIKETJUT 18’’

Takapyörien pito paranee lumisilla teillä. Lisäksi mahdollistavat lumiauravarusteiden käytön (kuva 44.F).

16.7 MUTA-/TALVIPYÖRÄT 18"

Pito paranee lumisilla tai mutaisilla teillä (kuva 44.G).

Työkalujen tai muiden esineiden kuljetus, kuormitukselle sallituissa rajoissa (kuva 44.H).

Suolan tai lannoitteen levittäminen (kuva 44.I).

16.10 LEHTIEN JA RUOHON KERÄÄJÄ

Lehtien ja ruohon keräys ruohoisilta pinnoilta (kuva 44.J).
