LIETOŠANAS INSTRUKCIJA Tornado 398e STIGA

Sēžot vadāma zālienu pļaujmašīna, akumulatora barošanas avots

LATVIEŠU - Instrukciju tulkojums no oriģināl valodas

• Konkretūs speciniai duomenys yra pateikti įrenginio identi- kavimo etiketėje[1] LV - TEHNISKIE DATI [2] Barošanas spriegums MAX [3] Barošanas spriegums NOMINAL [4] Maks. dzinēja griešanās ātrums [5] Akumulators [5a] Litija jons (Li-on) [6] Akumulatora jauda [7] Akumulatoru lādētājs [8] Uzlādes maksimālais ilgums [9] Vilces motora jauda [10] Asmeņu motora jauda [11] Frekvenču joslas, kurās radioiekārtas darbojas [12] Frekvenču joslās, kurās darbojas radioiekārtas, maksimālā pārraidītā signāla jauda. [13] Priekšējās riepas [14] Aizmugurējās riepas [15] Priekšējo riepu spiediens [16] Aizmugurējo riepu spiediens [17] Masa (*) [18] Minimālais nenopļautās zāles rādiuss [19] Pļaušanas augstums [20] Pļaušanas platums [21] Kustības ātrums (aptuvens), uz priekšu [22] Kustības ātrums (aptuvens), atpakaļgaitas [23] Maksimālais pieļaujamais slīpums [24] Izmēri [25] Garums [26] Garums ar maisu (garums bez maisa) [27] Platums [28] Platums ar sāniskās izmešanas deektoru (Platums bez sāniskās izmešanas deektora) [29] Augstums [30] Griezējierīces kods [31] Skaņas spiediena līmenis [32] Mērījumu kļūda [33] Izmērītais skaņas intensitātes līmenis [34] Garantētais skaņas intensitātes līmenis [35] Vibrāciju līmenis vadītāja vietā [36] Stūres vibrāciju līmenis [44] Piederumi pēc pieprasījuma [44.A1, 42.A2] Mulčēšanas komplekts [44.B] Akumulatoru lādētājs [44.C] Vilkšanas komplekts [44.D] Pārvalks [44.E] Aizmugurējās izmešanas aizsarga komplekts (tik MP serijos) [44.F] Sniega ķēdes [44.G] Dubļu/sniega riteņi [44.H] Piekabe [44.I] Izkliedētājs [44.J] Lapu un zāles savācējs [44.K] Sniega tīrītājs ar vērstuvi [43] Papildu ligzda usb piederumiem [43.A] Uzlādes (izejas USB) spriegums un strāva [43.B] tips [43.C] Ražotāja nosaukums un adrese

Sniego valymui ir surinkto sniego šoniniam kaupimui (44.K pav.).LV - 1 UZMANĪBU: PIRMS APARĀTA LIETOŠANAS RŪPĪGI IZLASIET ŠO INSTRUKCIJU. Saglabājiet, jo tā var noderēt arī nākotnē.

3.3 Izmantošanas laikā .............................. 5

3.4 Tehniskā apkope un uzglabāšana ....... 6

3.5 Apkārtējās vides aizsardzība ............... 7

4. PĀRZINIET MAŠĪNU ................................... 7

4.1 Mašīnas apraksts un paredzētais

4.3 Identikācijas etiķete .......................... 9

4.4 Galvenās sastāvdaļas ......................... 9

5. MONTĀŽA................................................... 9

5.1 Montāžas sastāvdaļas ....................... 10

5.4 Priekšējā bufera montāža .................. 10

5.5 Sāniskās izmešanas deektora

montāža (tikai modeļiem ar sānisko izmešanu) .......................................... 10

5.6 Griezējierīču bloka sānu stiprinājumu

montāža (tikai modeļos ar sānisko izmešanu, ja tāda paredzēta) ............ 11

5.7 Aizmugurējās plāksnes montāža

un pabeigšana (tikai modeļiem ar aizmugurējo savākšanu) .................... 11

5.8 Savākšanas maisa montāža (tikai

modeļos ar aizmugurējo savākšanu) (tikai “III” tipa modeļiem) .................... 11

6. VADĪBAS IERĪCES .................................... 12

6.1 Atslēgas pārslēgs .............................. 12

6.2 Vilkmes pedālis ................................. 12

6.3 Transmisijas ieslēgšanas/izslēgšanas

svira ................................................... 12

6.4 Griešanas augstuma regulēšana ....... 12

6.7 Akustiskā signāla ierīce ..................... 13

6.8 Savākšanas maisa apgāšanas svira (ja

paredzēta, tikai modeļos ar aizmugurējo savākšanu) ........................................ 13

7.2 Drošības pārbaudes .......................... 20

7.3 Lietošana uz slīpām virsmām ............ 22

8.1 Vispārēja informācija ......................... 24

8.2 Akumulators ...................................... 25

8.3 Zāles segas aizsardzības ritenīši ....... 27

8.6 Nostiprinātājuzgriežņi un skrūves ...... 28

9.2 Griezējierīču bloks / griezējierīces ..... 28

9.3 Priekšējo / aizmugurējo riteņu maiņa . 29

16.2 Akumulatora lādētājs (ātra uzlāde) .... 36

16.5 Aizmugurējās izmešanas aizsarga

16.9 Izkliedētājs ........................................ 36

16.10 Lapu un zāles savācējs.................... 36

16.11 Sniega tīrītājs ar vērstuvi ................. 36LV - 2

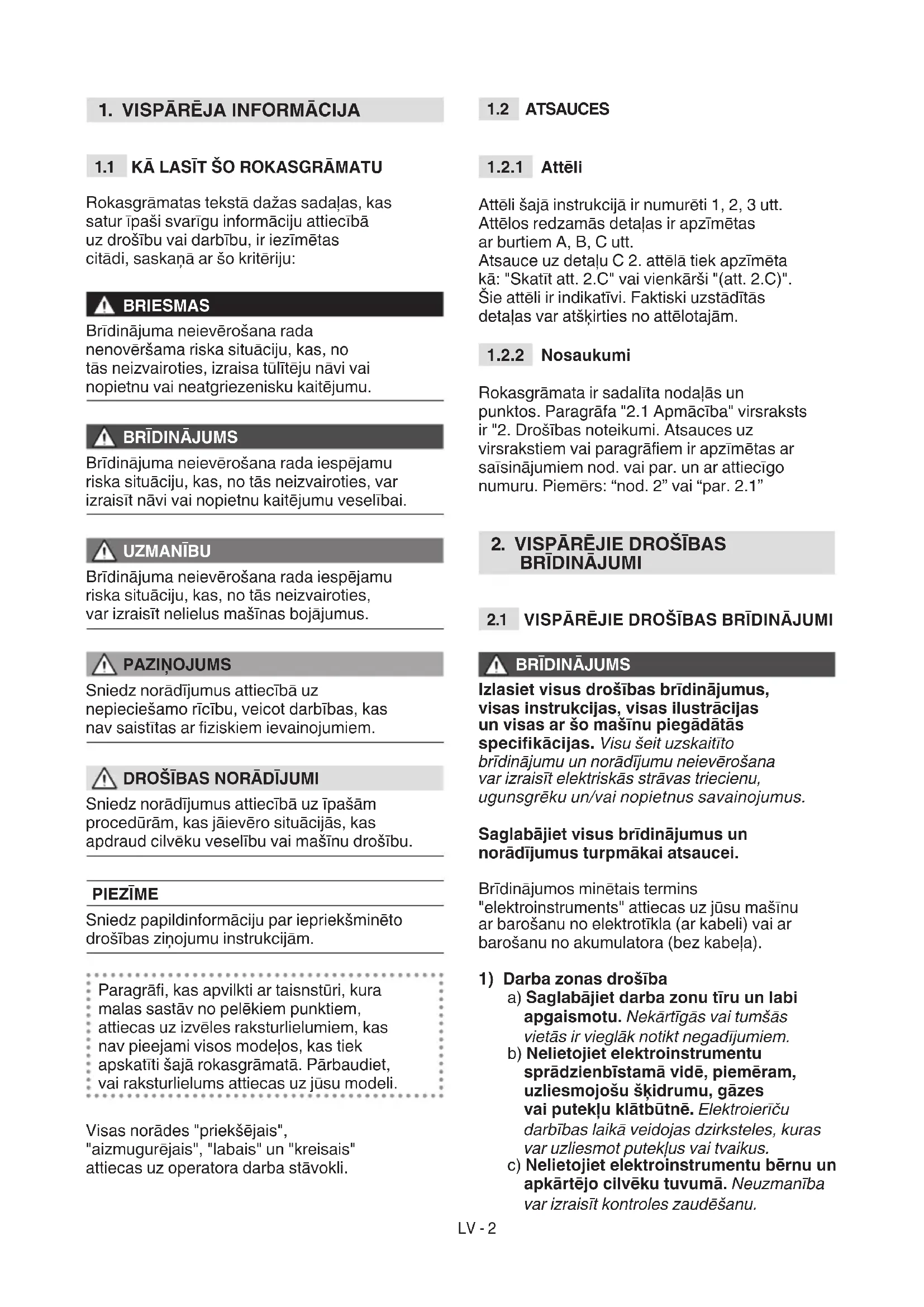

Rokasgrāmatas tekstā dažas sadaļas, kas satur īpaši svarīgu informāciju attiecībā uz drošību vai darbību, ir iezīmētas citādi, saskaņā ar šo kritēriju: BRIESMAS Brīdinājuma neievērošana rada nenovēršama riska situāciju, kas, no tās neizvairoties, izraisa tūlītēju nāvi vai nopietnu vai neatgriezenisku kaitējumu.

Brīdinājuma neievērošana rada iespējamu riska situāciju, kas, no tās neizvairoties, var izraisīt nāvi vai nopietnu kaitējumu veselībai. UZMANĪBU Brīdinājuma neievērošana rada iespējamu riska situāciju, kas, no tās neizvairoties, var izraisīt nelielus mašīnas bojājumus. PAZIŅOJUMS Sniedz norādījumus attiecībā uz nepieciešamo rīcību, veicot darbības, kas nav saistītas ar ziskiem ievainojumiem.

Sniedz norādījumus attiecībā uz īpašām procedūrām, kas jāievēro situācijās, kas apdraud cilvēku veselību vai mašīnu drošību. PIEZĪME Sniedz papildinformāciju par iepriekšminēto drošības ziņojumu instrukcijām. Paragrā, kas apvilkti ar taisnstūri, kura malas sastāv no pelēkiem punktiem, attiecas uz izvēles raksturlielumiem, kas nav pieejami visos modeļos, kas tiek apskatīti šajā rokasgrāmatā. Pārbaudiet, vai raksturlielums attiecas uz jūsu modeli. Visas norādes "priekšējais", "aizmugurējais", "labais" un "kreisais" attiecas uz operatora darba stāvokli.

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt. Attēlos redzamās detaļas ir apzīmētas ar burtiem A, B, C utt. Atsauce uz detaļu C 2. attēlā tiek apzīmēta kā: "Skatīt att. 2.C" vai vienkārši "(att. 2.C)". Šie attēli ir indikatīvi. Faktiski uzstādītās detaļas var atšķirties no attēlotajām.

Rokasgrāmata ir sadalīta nodaļās un punktos. Paragrāfa "2.1 Apmācība" virsraksts ir "2. Drošības noteikumi. Atsauces uz virsrakstiem vai paragrāem ir apzīmētas ar saīsinājumiem nod. vai par. un ar attiecīgo numuru. Piemērs: “nod. 2” vai “par. 2.1”

Izlasiet visus drošības brīdinājumus, visas instrukcijas, visas ilustrācijas un visas ar šo mašīnu piegādātās specikācijas. Visu šeit uzskaitīto brīdinājumu un norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai nopietnus savainojumus. Saglabājiet visus brīdinājumus un norādījumus turpmākai atsaucei. Brīdinājumos minētais termins "elektroinstruments" attiecas uz jūsu mašīnu ar barošanu no elektrotīkla (ar kabeli) vai ar barošanu no akumulatora (bez kabeļa).

1) Darba zonas drošība

a) Saglabājiet darba zonu tīru un labi apgaismotu. Nekārtīgās vai tumšās vietās ir vieglāk notikt negadījumiem. b) Nelietojiet elektroinstrumentu sprādzienbīstamā vidē, piemēram, uzliesmojošu šķidrumu, gāzes vai putekļu klātbūtnē. Elektroierīču darbības laikā veidojas dzirksteles, kuras var uzliesmot putekļus vai tvaikus. c) Nelietojiet elektroinstrumentu bērnu un apkārtējo cilvēku tuvumā. Neuzmanība var izraisīt kontroles zaudēšanu.LV - 3

a) Akumulatora lādētāja kabeļa kontaktdakšai ir jābūt saderīgai ar strāvas kontaktligzdu. Nekad nepārveidojiet kontaktdakšu. Nelietojiet adapteri ar iezemētu akumulatora lādētāja kabeli. Nemodicētas un kontaktligzdai pielāgotas kontaktdakšas mazina elektrošoka risku. b) Elektroinstrumenta kontaktdakšai jābūt saderīgai ar strāvas kontaktligzdu. Nekad nepārveidojiet kontaktdakšu. Neizmantojiet adapterus ar sazemētām elektroierīcēm. Nemodicētas un kontaktligzdai pielāgotas kontaktdakšas mazina elektrošoka risku. c) Izvairieties no nonākšanas saskarē ar iezemētām virsmām, tādām kā caurules, radiatori, krāsnis un ledusskapi. Ja ķermenis saskaras ar masu vai sazemējumu, palielinās risks saņemt strāvas triecienu. d) Nepakļaujiet elektroinstrumentus lietum vai mitrai videi. Ja elektroinstrumentā iekļūst ūdens, palielinās elektriskā trieciena risks. e) Nevelciet akumulatora lādētāja kabeli, lai izņemtu kontaktdakšu. Aizsargājiet akumulatora lādētāja kabeli no karstuma, eļļas, šķīdinātājiem, asiem priekšmetiem, asām malām vai kustīgajām daļām. Bojāts vai savīts vads palielina elektrisko triecienu risku. f) Nelietojiet vadu nepiemērotā veidā. Nelietojiet vadu instrumenta pārnēsāšanai, vilkšanai vai tā atvienošanai no kontaktligzdas. Turiet vadu prom no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai savīts vads palielina elektrisko triecienu risku. g) Izmantojot elektroinstrumentu ārpus telpām, izmantojiet pagarinātāju, kas piemērots ārpustelpu lietošanai. Izmantojot pagarinātāju, kas piemērots ārpustelpu lietošanai, tiek samazināts elektriskās strāvas trieciena risks. h) Ja nav iespējams izvairīties no elektroinstrumenta izmantošanas mitrā vidē, izmantojiet tādu elektrības kontaktligzdu, kas ir aizsargāta ar paliekošās strāvas slēdzi (RCD-Residual Current Device). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks.

i) Pievienojiet akumulatora lādētāju

tikai kontaktligzdām ar tīkla spriegumu un frekvenci, kas norādīta uz datu plāksnītes. BRIESMAS Mitrums un elektrība nav saderīgi:

• Elektrisko kabeļu manipulācija un pievienošana jāveic sausā veidā.

• Nekad nepakļaujiet elektrības kontaktligzdu vai kabeli saskarei ar slapju vietu (peļķe vai mitra zeme).

• Ja nepieciešams, izmantojiet pagarinātājus ar noslēgtām un apstiprinātām integrālām kontaktligzdām, kas pieejamas tirgū.

• Uzlādes strāvas kontaktligzdas instalācija, kas pieslēgta ēkas elektrotīklam, jāveic kvalicētam elektriķim un tai jābūt pietiekami aizsargātai ar diferenciālo slēdzi (RCD-Residual Current Device), ar atbrīvošanas strāvu, kas atbilst spēkā esošajiem noteikumiem.

• Nepareizs savienojums var izraisīt nopietnus savainojumus, pat ieskaitot nāvi.

• Lai izvairītos no elektroenerģijas piegādes traucējumiem lādēšanas laikā:

• pārbaudīt, vai elektroenerģijas sistēmas kopējā jauda ir atbilstoša.

• pievienojiet mašīnu kontaktligzdai ar pietiekamu strāvas stiprumu.

• izvairieties no citu augstas absorbcijas elektroiekārtu vienlaicīgas lietošanas.

3) Personīgā drošība

a) Esiet piesardzīgi, pārbaudiet, ko jūs darāt, un izmantojiet veselo saprātu mašīnas izmantošanas laikā. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotiku, alkohola vai zāļu ietekmē. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus miesas bojājumus. b) Lietojiet individuālos aizsardzības līdzekļus. Vienmēr valkājiet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piemēram, pretputekļu maskas, neslīdoši drošības apavi, aizsargķiveres vai austiņas samazina miesas bojājumus. c) Izvairieties no netīšas iedarbināšanas. Pirms ievietojat kontaktdakšu, satverat vai pārnēsājat elektroinstrumentu, pārliecinieties, vai slēdzis atrodas “OFF” stāvoklī. Pārnēsājot elektroinstrumentu ar pirkstu uz slēdža vai pievienojiet to kontaktligzdai ar slēdzi "ON" stāvoklī, ir vieglāk notikt negadījumiem. d) Pirms elektroinstrumenta ieslēgšanas noņemiet katru atslēgu vai rīku, kas paredzēts regulēšanai. Atslēga vai instruments, kas paliek saskarē ar rotējošu mašīnas daļu, var izraisīt miesas bojājumus.LV - 4 e) Neliecieties pāri. Vienmēr uzturiet atbilstošu atbalstu un līdzsvaru. Tas ļauj labāk kontrolēt elektroinstrumentu neparedzētās situācijās. f) Valkājiet pienācīgu apģērbu. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Sargājiet matus unapģērbus no kustīgajām daļām. Kustīgās detaļas var aizķert vaļīgu apģērbu, rotaslietas vai garus matus. g) Ja ir tādas ierīces, kas jāpieslēdz iekārtām putekļu iztīrīšanai un savākšanai, pārliecinieties, vai tās ir pievienotas un tiek izmantotas atbilstošā veidā. Šo ierīču izmantošana var samazināt ar putekļiem saistīto risku. h) Nepieļaujiet, lai mašīnas lietošanas laikā iegūto zināšanu dēļ rastos pārāk liela pārliecība un tādējādi netiktu ievēroti elektroinstrumenta drošības principi. Neuzmanīga rīcība sekundes daļas laikā var izraisīt nopietnus savainojumus.

4) Elektroinstrumenta lietošana

un aizsardzība a) Nepārslogojiet elektroinstrumentu. Izmantojiet darbam piemērotu elektroinstrumentu. Atbilstošs elektroinstruments darbu veiks labāk un drošākā tādā, tādā ātrumā, kādam tas paredzēts. b) Nelietojiet elektroinstrumentu, ja ar slēdzi to nevar iedarbināt vai apturēt. Elektroinstruments, ko nav iespējams iedarbināt ar slēdzi, ir bīstams un ir jāremontē. c) Neizmantojiet mašīnu, ja atslēgas slēdzi nevar regulāri ieslēgt vai apturēt. Mašīna, kuru nevar darbināt ar atslēgas slēdzi, ir bīstama un tā jāremontē servisa centrā. d) Pirms jebkādu regulēšanas darbu veikšanas piederumu maiņas vai pirms elektroinstrumenta novietošanas uzglabāšanai izņemiet aizdedzes atslēgu. Šie preventīvie drošības pasākumi samazina elektroinstrumenta nejaušas iedarbināšanas risku. e) Uzglabājiet neizmantojamos elektroinstrumentus bērniem nepieejamā vietā un neļaujiet mašīnu izmantot cilvēkiem, kuri nav pazīstami ar instrumentu un šīm instrukcijām. Neapmācītu lietotāju rokās elektroinstrumenti ir bīstami. f) Parūpējieties, lai elektroinstrumentiem un piederumiem tiktu veikta apkope. Pārliecinieties, vai kustīgās daļas ir saskaņotas un brīvas kustības laikā, vai nav bojātu detaļu un citu nosacījumu, kas varētu ietekmēt elektroinstrumenta darbību. Bojājumu gadījumā elektroinstruments pirms lietošanas ir jāsaremontē. Daudzi negadījumi tiek izraisīti nepietiekamas apkopes dēļ. g) Saglabājiet pļaušanas detaļas asas un tīras. Pļaušanas detaļu pienācīga apkope, ar asām griešanas malām padara tās mazāk pakļautas traucējumiem un ir vieglāk kontrolējamas. h) Izmantojiet elektroinstrumentu un tā piederumus saskaņā ar pievienotajām instrukcijām, paturot prātā darba apstākļus un veicamā darba veidu. Elektroinstrumenta izmantošana tam neparedzētām darbībām var izraisīt bīstamas situācijas.

i) Raugieties, lai rokturi un satveres

virsmas būtu sausas, tīras un bez eļļas un smērvielu paliekām. Slideni rokturi un satveres virsmas neparedzētās situācijās neļauj droši pārvietot un vadīt instrumentu.

5) Bezvadu instrumentu lietošana

un piesardzība lietošanā a) Akumulatora uzlādēšanai izmantojiet tikai ražotāja rekomendējamos akumulatoru lādētājus. Lādētājs, kas piemērots viena veida akumulatoru pakai, var izraisīt ugunsgrēka, elektriskās strāvas trieciena, pārkaršanas vai kodīga akumulatora šķidruma noplūdes risku, ja to lieto kopā ar citu akumulatoru paku. b) Lietojiet tikai jūsu elektroierīcei speciāli paredzētos akumulatorus. Jebkāda cita akumulatora lietošana var radīt traumu vai ugunsgrēku risku. c) Kad akumulatoru paka netiek izmantota, tā jāuzglabā atsevišķi no citiem metāla priekšmetiem, piemēram, saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem sīkiem metāla priekšmetiem, kas varētu izraisīt kontaktu īssavienojumu. Akumulatora spaiļu īssavienojums var izraisīt uzliesmošanos vai ugunsgrēku. d) Akumulators sliktā stāvoklī var izraisīt šķidruma noplūdi. Izvairieties no saskares ar šķidrumu. Nejaušas saskares gadījumā noskalojiet ar ūdeni. Ja šķidrums nonācis acīs, konsultējieties ar ārstu. No akumulatora izplūstošais šķidrums var izraisīt ādas kairinājumu vai apdegumus. e) Neizmantojiet bojātu vai pārveidotu akumulatoru vai instrumentu. BojātuLV - 5 vai pārveidotu akumulatoru darbība var būt neparedzama, izraisot ugunsgrēku, eksploziju vai savainošanās risku. f) Nepakļaujiet akumulatoru vai instrumentu uguns vai pārmērīgas temperatūras iedarbībai. Uguns vai par 70°C augstākas temperatūras iedarbība var izraisīt eksploziju. g) Ievērojiet visas uzlādes instrukcijas un neuzlādējiet akumulatoru paku vai mašīnu ārpus instrukcijās norādītā temperatūras diapazona. Nepareiza uzlāde vai temperatūra ārpus norādītā diapazona var sabojāt akumulatoru un palielināt ugunsgrēka risku. h) Neuzlādējiet akumulatoru paku vietās, kur ir tvaiki, uzliesmojošas vielas vai pārmērīgi mitrās telpās. Ja nav iespējams izvairīties no mitrās vides, izmantojiet kontaktligzdu, ko aizsargā diferenciālais slēdzis (RCD-Residual Current Device), lai samazinātu elektriskā trieciena risku.

i) Glabājiet akumulatora lādētāja

vadu bērniem nepieejamā vietā.

a) Elektroinstrumentu drīkst remontēt kvalicēts personāls, izmantojot tikai oriģinālās rezerves daļas. Tas ļauj saglabāt elektroinstrumenta drošību. b) Neveiciet akumulatora remontu. Remonts jāveic ražotājam vai specializētam servisa centram.

• Iepazīstieties ar mašīnas vadības orgāniem un ar to pareizu izmantošanu. Iemācieties ātri apturēt mašīnu.

• Nekādā gadījumā neļaujiet lietot mašīnu bērniem vai cilvēkiem, kuri nav nepieciešamā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.

• Nepārvadājiet bērnus vai citus pasažierus.

• Atcerieties, ka lietotājs ir atbildīgs par negadījumiem un nejaušiem mantas bojājumiem, kuros ir iesaistītas trešās personas vai to manta. Lietotāja pienākums ir novērtēt darba vietā pastāvošos potenciālos riskus, kā arī veikt visus pasākumus, kas nepieciešami savas un citu personu drošības garantēšanai, it īpaši strādājot uz slīpām, nelīdzenām, slidenām vai nestabilām virsmām.

• Šī rokasgrāmata ir neatņemama mašīnas sastāvdaļa, tāpēc tajā minētais jāievēro vienmēr, mašīnu nododot citai personai īslaicīgi vai pavisam.

3.2 SAGATAVOŠANAS DARBI

Individuālās aizsardzības līdzekļi (IAL)

• Valkājiet aizsargapģērbu, izturīgus darba apavus ar neslīdošu zoli un garas bikses. Strādājot ar mašīnu, nedrīkst iet ar basām kājām vai valkāt vaļējas sandales. Ir obligāti jāizmanto dzirdes orgānu aizsargaustiņas.

• Dzirdes orgānu aizsargu izmantošana var samazināt spēju dzirdēt dažāda veida brīdinājumus (kliedzienus vai sirēnas). Īpaši uzmanīgi sekojiet tam, kas notiek apkārt darba zonai.

• Nevalkājiet šalles, halātus, kaklarotas, aproces, apģērbu ar vaļīgām daļām vai auklām, kā arī kaklasaites un apģērbus ar daļām, kuras var iestrēgt mašīnā vai darba vietā esošajos priekšmetos.

• Sasieniet garus matus. Darba zona / Mašīna Rūpīgi pārbaudiet visu darba zonu un novāciet visus priekšmetus, kurus mašīna var uzmest, vai kuri var sabojāt griezējierīci/rotējošās daļas (akmeņus, zarus, metāla vadus, kaulus u.c.).

• Neizmantojiet mašīnu sprādzienbīstamā vidē, uzliesmojošu šķidrumu, gāzes vai putekļu klātbūtnē. Elektriskie kontakti vai mehāniskā berze var radīt dzirksteles, kas var aizdedzināt putekļus vai tvaikus.

• Strādājiet tikai dienas gaismā vai ar labu mākslīgo apgaismojumu un labas redzamības apstākļos.

• Darba zonu aizsargāt no personām, bērniem un dzīvniekiem. Bērni ir jāpieskata otrai pieaugušai personai.

• Nestrādājiet mitrā zālē, lietū vai, ja pastāv negaisa un it īpaši zibens risks.

• Pievērsiet īpašu uzmanību virsmas nelīdzenumiem (ciņi, grāvji), slīpām virsmām, slēptām bīstamības avotiem un šķēršļu esamībai, kuri var ierobežot redzamību.

• Esiet ļoti uzmanīgs, atrodoties krauju, bedru vai dambju tuvumā. Ja ritenis pārkaras pāri malai vai tā nobrūk, mašīna var apgāzties.

• Rīkojieties ar īpašu piesardzību, strādājot uz slīpām virsmām, lai izvairītos no apgāšanāsLV - 6 vai kontroles zaudēšanas pār mašīnu. Galvenie kontroles zaudēšanas iemesli ir šādi:

• Nepietiekoša riteņu saķere.

• Pēkšņas virziena izmaiņas.

• Nepietiekoša bremzēšana.

• Mašīna neatbilst izmantošanas veidam.

• Nepietiekošas zināšanas par to, pie kādām sekām var novest zemes stāvoklis.

• Mašīnas izmantošana vilcēja veidā.

• Uzmanieties no ceļu satiksmes, izmantojot mašīnu ielas tuvumā. PAZIŅOJUMS Mašīnas, uz kurām attiecas šī rokasgrāmata, nav paredzētas izmantošanai vilcēja veidā. Rīcība

• Braukšanas un darba laikā nenovērsiet uzmanību un saglabājiet nepieciešamo koncentrāciju.

• Pārvietojoties atpakaļgaitā, esiet uzmanīgs. Skatieties atpakaļ pirms sākt pārvietoties atpakaļ un pārvietošanās laikā, lai pārliecinātos, ka aiz jums nav šķēršļu.

• Esiet uzmanīgi, lietojot zāles savācējus un citus piederumus, kas var ietekmēt mašīnas stabilitāti, it īpaši uz slīpām virsmām.

• Vienmēr turiet rokas un kājas tālu no griezējierīces, gan iedarbināšanas, gan darba laikā.

• Turiet rokas un kājas prom no sēdekļa balsta. Risks gūt nopietnus savainojumus.

Griezējelements turpina griezties dažas sekundes arī pēc tā atslēgšanas vai pēc dzinēja izslēgšanas.

Pievērsiet uzmanību griezējierīču blokam, kurā ir vairāk nekā viena griezējierīce, jo vienas griezējierīces rotēšana var izraisīt citu griezējierīču rotēšanu.

Ja darba laikā rodas bojājumi vai negadījumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt. Lietošanas ierobežojumi

• Nekādā gadījumā neizmantojiet mašīnu, ja aizsargi ir bojāti, nav uzstādīti vai nav pareizi izvietoti (savākšanas maiss, sāniskās izmešanas aizsargs, aizmugurējās izmešanas aizsargs)

• Neizmantojiet mašīnu, ja piederumi/ instrumenti nav uzstādīti paredzētajās vietās.

• Neizslēdziet, neatvienojiet, nenoņemiet un nemodicējiet uzstādītās drošības sistēmas/mikroslēdžus.

• Nepakļaujiet mašīnu pārmērīgai slodzei un neizmantojiet mašīnu, kas nav piemērota smagu darbu veikšanai; atbilstošās mašīnas izmantošana samazina riskus un uzlabo darba kvalitāti.

• Mašīna nav apstiprināta izmantošanai uz publiskiem ceļiem. Šī mašīna ir jāizmanto (saskaņā ar ceļu satiksmes noteikumiem) tikai privātās zonās, kuras ir slēgtas transporta satiksmei.

3.4 TEHNISKĀ APKOPE UN

UZGLABĀŠANA Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet mašīnu, lai tās drošība un raksturlielumi nesamazinātos. Tehniskā apkope

• Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir nepieciešams nomainīt, nevis labot.

• Mašīnas regulēšanas laikā īpašu uzmanību pievērsiet tam, lai pirksti neiekļūtu starp kustīgo pļaušanas ierīci un mašīnas nekustīgām daļām.

• Mašīnu drīkst remontēt tikai kvalicēts personāls, kas izmanto tikai oriģinālās rezerves daļas. Tas ļauj uzturēt mašīnas drošību.

Trokšņa un vibrācijas līmenis, kas norādīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sasniedzamas mašīnas izmantošanas laikā. Nelīdzsvarota pļaušanas elementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšņa līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārmērīga trokšņa vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas tehnisko apkopi, izmantojiet prettrokšņa austiņas, darba laikā taisiet pauzes.LV - 7 Uzglabāšana Lai samazinātu ugunsgrēka risku, neatstājiet telpā tvertnes ar atkritumiem.

3.5 APKĀRTĒJĀS VIDES AIZSARDZĪBA

Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam.

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, bojāto daļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest sadzīves atkritumu konteineros un tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju.

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz atkritumu utilizāciju.

• Kad mašīna vairs nav derīga ekspluatācijai, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām. Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Saskaņā ar Eiropas Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem un par to īstenošanu saskaņā ar nacionālo likumdošanu, vecas elektriskās iekārtas ir jānodod atsevišķi, lai tās varētu pārstrādāt videi draudzīgā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas ķēdē, pasliktinot jūsu veselību un labsajūtu. Papildu informācijas saņemšanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sadzīves atkritumu pārstrādes iestādi vai ar vietējo izplatītāju. Pēc akumulatoru kalpošanas mūža beigām utilizējiet tos, ievērojot piesardzību un atbilstoši vietējiem noteikumiem. Akumulators satur gan jums, gan videi bīstamas vielas. Tas ir jāizņem un jānodod šķirotai pārstrādei uzņēmumā, kas nodarbojas ar litija jonu akumulatoru utilizāciju. Izlietoto izstrādājumu un iepakojumu šķirotā vākšana ļauj pārstrādāt un atkārtoti izmantot materiālus. Pārstrādāto materiālu atkārtota izmantošana ļauj izvairīties no vides piesārņošanas un samazina pieprasījumu pēc izejvielām.

Šī mašīna ir sēžot vadāma zālienu pļaujmašīna. Mašīna ir aprīkota ar elektrisko dzinēju, kas darbina griezējierīci, un ar elektrisko dzinēju, kas regulē vilci. Mašīna ir aprīkota ar aizmugurējo riteņu piedziņu. Operators var vadīt mašīnu un darbināt galvenās vadības ierīces, visu laiku sēžot vadītāja sēdeklī. Mašīnā uzstādītās drošības ierīces nodrošina dzinēja un pļaušanas ierīces apturēšanu dažu sekunžu laikā (par. 7.2.2).

4.1.1 Paredzētais izmantošanas veids

Šī mašīna ir izstrādāta un izgatavota zāles pļaušanai. Jo īpaši modeļi:

• MP 84 Li 48 Series V1/V2 un MP 98 Li 48 Series V3 var:

1. pļaut zāli un savākt to savākšanas maisā;

2. pļaut zāli un izmest to zemē no

aizmugurējās daļas (ja tas ir paredzēts);

3. pļaut zāli, sasmalcināt to un

izkliedēt uz zemes (tā saucamā "mulčēšana"), (ja tas ir paredzēts). Modeļi:

2. pļaut zāli, sasmalcināt to un

izkliedēt uz zemes (tā saucamā "mulčēšana"), (ja tas ir paredzēts). Noteiktu piederumu izmantošana, kurus ražotājs piedāvā kā standartaprīkojumu vai atsevišķi nopērkamu aprīkojumu, ļauj veikt šo darbu, izmantojot dažādas metodes, kas aprakstītas šajā rokasgrāmatā vai instrukcijās, kas tiek piegādātas kopā ar piederumiem. Līdzīgā veidā, iespēja uzstādīt papildpiederumus (ja tos ir paredzējis ražotājs) var paplašināt paredzēto izmantojumu un citas funkcijas, atbilstoši ierobežojumiem un nosacījumiem, kas norādīti ar piederuma instrukcijā.LV - 8

4.1.2 Nepareiza lietošana

Mašīnas izmantošana jebkādiem citiem mērķiem, kas nav paredzēti, var būt bīstama un var radīt ievainojumus un/vai bojāt mantu. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

• citu personu, bērnu vai dzīvnieku pārvadāšana mašīnā, jo viņi var izkrist un gūt nopietnas traumas vai traucēt drošā veidā vadīt mašīnu;

• braukšana ar mašīnu pa nestabilu, slidenu, apledojušu, akmeņainu vai nelīdzenu virsmu, kā arī pa dubļu peļķēm un staignājiem, kas traucē novērtēt virsmas stāvokli;

• pļaušanas ierīces ieslēgšana vietās bez zāles;

• mašīnas izmantošana lapu vai gružu savākšanai. PAZIŅOJUMS Nepareiza mašīnas lietošana noved pie garantijas zaudēšanas un jebkādas ražotāja atbildības samazināšanas, uzliekot ar zaudējumiem vai miesas bojājumiem saistīto izdevumu segšanu lietotājam vai trešajām personām.

4.1.3 Lietotāja tips

Šī mašīna ir paredzēta patērētājiem, jeb neprofesionāliem lietotājiem. Tā ir paredzēta “hobija lietošanai”, un to drīkst izmantot viens operators.

Uz mašīnas ir atrodami dažādi simboli (2. att. ). To uzdevums ir atgādināt operatoram rīcību, kas jāievēro, lai to izmantotu uzmanīgi un ar nepieciešamo piesardzību. Simbolu nozīme: UZMANĪBU Pirms mašīnas lietošanas izla- sīt instrukcijas. UZMANĪBU Pirms jebkādu apkopes vai remonta darbu veikšanas izņemt atslēgu un izlasīt instrukcijas.

PRIEKŠMETU UZMEŠANAS

RISKS Nestrādājiet, ja aizmugurējās izmešanas aizsargs vai savāk- šanas maiss nav uzstādīts. (tikai modeļos ar aizmugurējo savākšanu)

PRIEKŠMETU UZMEŠANAS

RISKS Nestrādājiet, ja nav uzstādīts sāniskās izmešanas deek- tors. (tikai modeļos ar sānisko izmešanu)

PRIEKŠMETU UZMEŠANAS

RISKS Lietošanas laikā personām jāuzturas tālu ārpus darba zonas.

RISKS Nelietot šo mašīnu uz nogā- zēm, kas pārsniedz 10°.

Pārliecinieties, ka bērni atro- das drošā attālumā no mašī- nas, kad tā ir darbībā.

SAGRIEŠANĀS BRIESMAS

Pļaušanas ierīce pārvietojas. Nelikt rokas vai kājas pļauša- nas ierīces korpusā.

Bojātas vai jau nesalasāmas uzlīmējamās etiķetes ir jānomaina. Pasūtiet jaunas uzlīmes autorizētajā servisa centrā.LV - 9

4.3 IDENTIFIKĀCIJAS ETIĶETE

Identikācijas marķējums parāda šādus datus (att. 1):

1. Trokšņa jaudas līmenis.

2. CE atbilstības marķējums.

3. Izgatavošanas gads.

6. Ražotāja nosaukums un adrese.

8. Maksimālais dzinēja griešanās ātrums.

9. Svars kilogramos.

10. Elektriskās aizsardzības pakāpe.

11. Nominālspriegums.

12. Akumulatora jauda.

Pierakstiet mašīnas identikācijas datus attiecīgajos laukos tabulā, kas atrodama uz aizmugurējā vāka.

Izmantojiet uz izstrādājuma identikācijas etiķetes norādītos identikācijas datus katru reizi, sazinoties ar pilnvaroto servisa centru. PIEZĪME Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēs.

4.4 GALVENĀS SASTĀVDAĻAS

Mašīna sastāv no šādām galvenajām sastāvdaļām, kurām ir šādas funkcijas (1. att. ): A. Griezējierīču bloks: šis bloks sastāv no korpusa, kurā ir ietvertas rotējošās pļaušanas ierīces, un no pļaušanas ierīcēm. B. Griezējierīces: tās ir zāles pļaušanai paredzētie elementi; galos esošās lāpstiņas veicina nopļautās zāles virzīšanu izmešanas kanālā. C. Sāniskās izmešanas deektors: tas ir drošības aizsargs un novērš, ka visi griezējierīces savāktie priekšmeti tiek izmesti lielā attālumā no mašīnas. (tikai modeļos ar sānisko izmešanu). D. Izmešanas kanāls: savienotājelements starp griezējierīču bloku un savākšanas maisu (tikai modeļos ar aizmugurējo savākšanu). E. Savākšanas maiss: tā funkcija ir ne tikai savākt nopļauto zāli, bet tas ir drošības elements, kas neļauj aizmest tālu no mašīnas objektus, ko savākušas griezējierīces (tikai modeļos ar aizmugurējo izmešanu). F. Aizmugurējās izmešanas aizsargs (ir pieejams pēc pasūtījuma): to uzstāda maisa vietā, tas neļauj priekšmetiem, kas nonāk saskarē ar griezējierīcēm, tikt uzmestiem lielā attālumā no mašīnas (tikai modeļos ar aizmugurējo savākšanu). G. Vadītāja sēdeklis: tas ir operatora darba vieta un tas ir aprīkots ar devēju, kas nosaka vai operators ir savā vietā, tas tiek izmantots drošības ierīču iedarbināšanai. H. Asmeņu motors: nodrošina griezējierīču piedziņu.

I. Transmisijas motors:

nodrošina riteņu kustību. J. Akumulators: piegādā enerģiju motoriem un visiem mašīnas elektriskajiem komponentiem. K. Priekšējais buferis: nodrošina mašīnas priekšējo daļu aizsardzību. L. Stūre: ļauj pagriezt priekšējos riteņus. M. Pogu panelis: saskarne, kurā apvienotas galvenās mašīnas izmantošanas vadības ierīces.

Ievērojamie drošības noteikumi ir aprakstīti nod. 2. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām. Nelietojiet mašīnu, pirms nav veikti visi nodaļā “MONTĀŽA” norādītie pasākumi. Uzglabāšanas un transportēšanas iemeslu dēļ dažas mašīnas sastāvdaļas nav samontētas uzreiz rūpnīcā, bet tās ir jāsamontē pēc iepakojuma noņemšanas. Izpakošana un montāža ir jāpabeidz uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojuma pārvietošanai, lietojot tikai piemērotus piederumus.LV - 10

5.1 MONTĀŽAS SASTĀVDAĻAS

Iepakojumā ir iekļauti montāžas sastāvdaļas, kas uzskaitīti nākamajā tabulā: Apraksts 1 Stūre 2 Instrumentu paneļa vāks un detaļas stūres stiprināšanai 3 Vadītāja sēdeklis 4 Akumulatoru lādētājs 5 Priekšējais buferis 6 Zāles segas aizsardzības ritenīši 7 Maiss ar atbilstošo montāžas skrūvju komplektu un attiecīgām instrukcijām (tikai modeļos ar aizmugurējo izmešanu) 8 Aizmugurējās plāksnes apakšdaļa, maisa aizsargi un atbilstošie komplektā- cijas un montāžas piederumi (tikai mo- deļos ar aizmugurējo savākšanu) 9 Sāniskās izmešanas deektors (tikai modeļiem ar sānisko izmešanu) 10 Griezējierīču bloka sānu stiprinājumi (tikai modeļos ar sānisko izmešanu, ja tāda paredzēta). 11 Maiss ar: - rokasgrāmatām un dokumentāciju - sēdekļa montāžas skrūvju komplektu - piederumi sāniskās izmešanas deek- tora montāžai (tikai modeļiem ar sānisko izmešanu) - 2 iedarbināšanas atslēgas 12 Mobilā tālruņa turētāja komplekts (ja tas ir paredzēts)

1. Uzmanīgi atveriet iepakojumu, lai

nepazaudētu sastāvdaļas

2. Izlasiet kastē esošo dokumentāciju,

tai skaitā šo instrukciju.

3. Izņemiet no kastes visas sastāvdaļas,

kas vēl nav saliktas.

4. Izņemiet mašīnu no iepakojuma, ievērojot

šādus piesardzības pasākumus:

• uzstādiet griezējierīces bloku visaugstākajā pozīcijā (par. 6.4), lai izvairītos no tā bojājuma, kad mašīna tiks nolaista no atbalsta paliktņa;

• novietojiet aizmugurējās transmisijas atbloķēšanas sviru atbloķētā pozīcijā (par. 6.3);

• nolaidiet mašīnu no atbalsta paliktņa.

1. Novietojiet mašīnu uz līdzenas virsmas

un izlīdziniet priekšējos riteņus.

2. Uzstādiet pāreju (att. 3.A)uz vārpstas

(att. 3.B), raugoties, lai tapa (att. 3.C) tiktu pareizi ievietota pārejas vietā.

3. Pievienojiet stūres pārsegu (att. 3.D)

ievietojot piecus savienojumus atbilstošajās ligzdās līdz klikšķim.

4. Uzstādiet stūri (att. 3.E) uz pārejas (att. 3.A)

tā, lai spieķi būtu vērsti pret sēdekli. 5a. Tikai “I” tipa stūrei- Ievietojiet starpliku (att. 3.F) un piestipriniet stūri, izmantojot komplektācijā iekļautās skrūves (att. 3.G) norādītajā secībā. 5b. Tikai “II” tipa stūrei - Piestipriniet stūri, izmantojot komplektācijā iekļautās skrūves (att. 3.F, 3.G) norādītajā secībā. 6a. Tikai “I” tipa stūrei - Pievienojiet stūres pārsegu (att. 3.F), ievietojot to attiecīgajā vietā līdz klikšķim. 6b. Tikai “II” tipa stūrei - Pievienojiet mobilā tālruņa turētāju (att. 3.H), nospiežot to savā vietnē.

Montējiet sēdekli (att. 4.A) uz plāksnes (att. 4.B), izmantojot skrūves (att. 4.C).

5.4 PRIEKŠĒJĀ BUFERA MONTĀŽA

1a. Tikai “I” tipa buferiem - Montējiet priekšējos buferus (att. 5.A.) uz šasijas apakšējās daļas (att. 5.B) ar četrām skrūvēm (att. 5.C.). 1b. Tikai “II” tipa buferiem

1. Uzstādiet divus balstus (att. 5.A) un

(att. 5.B) šasijas apakšējā daļā (att 5.C), ievērojot uzstādīšanas kārtību, kas norādīta attēlā: R= pa labi; L= pa kreisi.

2. līdz galam pieskrūvējiet skrūves(5.D att.).

3. Piestipriniet priekšējos buferus

1. Sāniskās izmešanas deektora (att.

6.A) iekšpusē uzstādiet atsperi (att. 6.B), iespraužot galu (att. 6.B.1) atverē un pagriežot to tādā veida, lai atspere (att. 6.B) un gals (att. 6.B.2) būtu labi novietoti atbilstošajās ligzdās.LV - 11

2. Uzstādiet sāniskās izmešanas deektoru

(att. 6.A) pie griezējierīču bloka balstiem (att. 6.C) un ar skrūvgrieža palīdzību pagrieziet otru atsperes (att. 6.B) galu (att. 6.B.2) tā, lai tas izietu ārā no sāniskās izmešanas deektora.

3. Iespraudiet tapu (att. 6.D) balstu (att. 6.C)

un sāniskās izmešanas deektora atverēs tā, lai tā ieietu atsperes (att. 6.B) spirāļu iekšpusē un pilnīgi izietu ārā no iekšējā perforētā gala.

4. Ievietojiet šķelttapu (att. 6.E) tapas

(att. 6.D)atverē (att. 6.D.1) un pagrieziet tapu, lai varētu ielocīt šķelttapas divus galus (att. 6.E.1) (ar knaibļu palīdzību), lai tā nevarētu izkrist un izraisīt tapas (att. 6.D) iziešanu.

Pārliecinieties, ka atspere darbojas pareizi, stabili turot sāniskās izmešanas deektoru nolaistā stāvoklī, un, ka tapa ir labi iesprausta un tā nevar nejauši iziet ārā. Pārliecinieties, vai sānu izmešanas aizsargs (att. 7.A) ir nolaists un nobloķēts ar drošības sviru (att. 7.B). UZMANĪBU Pirms deektora izjaukšanas vai apkopes atcerieties, ka ir jānospiež drošības svira (att. 8.B) un paceliet sānu izmešanas aizsargu (att. 8.A.), lai to varētu izjaukt. PIEZĪME Lai no jauna samontētu pārsegu, veiciet darbības pretējā secībā demontāžai.

IZMEŠANU, JA TĀDA PAREDZĒTA) Pabeidziet griezējierīču bloka montāžu, uzstādot sānu stiprinājumus uz griezējierīču bloka prola, izmantojot attiecīgās skrūves (att. 9)

1. Uzstādiet divus apakšējos kronšteinus

(att. 10.A) un (att. 10.B), ievērojot montāžas virzienu, kas norādīts attēlā, piestipriniet tos ar skrūvēm (att. 10.C) un uzgriežņiem (att. 10.D), pievelkot tos līdz galam.

2. Noņemiet divas skrūves (att. 10.H),

kas tiks izmantotas vēlāk.

3. Uzstādiet aizmugurējās plāksnes

apakšējo daļu (att. 10.E) un nostipriniet to pie apakšējiem kronšteiniem ar skrūvēm (att. 10.F) un uzgriežņiem (att. 10.G), pilnībā nepievelkot tos.

4. Pabeidziet aizmugurējās plāksnes

apakšējās daļas stiprinājumu (att. 10.E), pilnībā pievelkot divas iepriekš izņemtās centrālās skrūves (att. 10.H) un četras augšējās skrūves (att. 10.I)

5. Pilnībā pievelciet divus apakšējos

uzgriežņus (att. 10.G).

6. Ievietojiet pilna savākšanas maisa

signalizētāja sviru (att. 10.J) turētājā (att. 10.K) un nospiediet to uz leju, līdz dzirdat klikšķi.

7. Uzstādiet divus savākšanas maisa

balstus (att. 10.L) un (att. 10.M), ievērojot attēlā norādīto montāžas virzienu, un pieskrūvējiet tos ar skrūvēm (att. 10.N) un elastīgajām paplāksnēm (att. 10.O), pievelkot tās līdz galam.

1. Izmantojiet savākšanas maisa atvēršanas/

aizvēršanas pogas (att. 13.U, V) lai izlīdzinātu sviru ar diviem izciļņiem (att. 11.A) ar zāles savācēja balstiem (att. 11.B). PIEZĪME Lai veiktu izlīdzināšanu un pēc tam manuāli noregulētu sviras stāvokli ar diviem izciļņiem (att. 11.A), ir nepieciešams turēt nospiestu savākšanas maisa atvēršanas (att. 13.U) vai aizvēršanas (att. 13.V) pogu.LV - 12

2. Piestiprināt savākšanas maisu (att. 16.A.)

pie balstiem (att. 16.B.) un nocentrējiet attiecībā pret aizmugurējo plāksnīti. Centrēšana tiek nodrošināta, izmantojot labās puses balstu kā sānu balstu.

3. Aizveriet savākšanas maisu (att. 11.C),

turot nospiestu savākšanas maisa aizvēršanas pogu (att. 13.V). PIEZĪME Lai izņemtu savākšanas maisu (att. 11.C), paceliet to tā, lai saglabātu attālumu no plāksnes aptuveni 10 ÷ 15 cm, kā parādīts att. 11.

Šī atslēgas vadīkla darbojas kā vispārējs slēdzis, iespējojot vai atspējojot mašīnas aizdedzes ķēdi. Slēdzim ar atslēgu (att. 12.A) ir 2 pozīcijas:

1. Atslēga izņemta. Barošanas ķēde

ir atspējota un mašīna izslēdzas. Neviena funkcija nav aktivizējama

2. Atslēga ir pilnībā ievietota. Mašīna

ir gatava iedarbināšanai.

Vilces pedālis (12.F att.) aktivizē riteņu vilci un pielāgo mašīnas ātrumu gan priekšgaitas, gan, braucot uz priekšu, gan atpakaļgaitā.

1. Priekšgaita: nospiežot pedāli

uz priekšu, mašīna pārvietojas uz priekšu. Palielinot spiedienu uz pedāļa, pakāpeniski palielinās mašīnas ātrums.

nospiežot pedāli atpakaļ, mašīna pārvietojas atpakaļgaitā. Samazinot spiedienu uz pedāļa, mašīna pakāpeniski samazina ātrumu.

3. Parkošana: kad pedālis

tiek atlaists, tiek automātiski aktivizēta darba bremze, kas palēnina un aptur mašīnu, novēršot jebkādu kustību, ja vilkmes pedālis tiek nospiests no jauna. PIEZĪME Vilkmes pedālis ir deaktivizēts, ja operators atstāj sēdekli.

Transmisijas ieslēgšanas/izslēgšanas svira (12.H att.) ļauj mašīna pārvietot manuāli, neieslēdzot to. Šai vadības ierīcei ir divas pozīcijas, kuras norādītas ar šādiem simboliem:

1. Transmisija ieslēgta:

pārvietojiet sviru (att. 12.H) horizontālā stāvoklī (A). Mašīnu var pārvietot normāli, to iedarbinot.

2. Transmisija izslēgta:

pārvietojiet sviru (att. 12.H) uz leju (B). Mašīnu var pārvietot manuāli, to neiedarbinot.

Pārvietojiet mašīnu manuāli tikai uz līdzenas zemes.

Ieslēgšanas/izslēgšanas svira nedrīkst būt starpstāvoklī. Šis stāvoklis pārkarsē un bojā pārnesumkārbu.

“I” e “II” tipa modeļos) Ar šo sviru (att. 12.G) tiek veikta griezējierīču bloka pacelšana un nolaišana, ko var pozicionēt 7 dažādos pļaušanas augstumos. Septiņas pozīcijas ir apzīmētas ar cipariem no "1" līdz "7" uz attiecīgas plāksnītes, atbilstoši septiņiem dažādiem pļaušanas augstumiem no 3 līdz 8 cm. Lai pārslēgtos no vienas pozīcijas uz otru, svira ir jāpārvieto sāniski un jāievieto vienā no pieturas atzīmēm.LV - 13

“III” tipa modeļos Ar šīm pogām tiek veikta griezējierīču bloka pacelšana (att. 13.S) un nolaišana (att. 13.T), ko var pozicionēt 7 dažādos pļaušanas augstumos. Septiņas pozīcijas ir graski apzīmētas ar cipariem displejā (att. 13.W) un atbilst septiņiem dažādiem pļaušanas augstumiem no 3 līdz 8 cm. Lai pārslēgtos no vienas pozīcijas uz citu, nospiediet regulēšanas pogas (att. 13.S, att. 13.T), līdz tiek sasniegta vēlamā pozīcija. Pretējā gadījumā, turot nospiestu vienu no divām regulēšanas pogām, ir iespējams nepārtraukti mainīt griezējierīču bloka augstumu līdz vajadzīgajai pozīcijai.

Ja svira ir pilnībā nospiesta (att. 12.A), nospiežot atpakaļgaitas pogu (att. 13.C) kopā ar pacelšanas (att. 13.S) vai nolaišanas (att. 13.T) pogām ir iespējams pacelt vai nolaist griezējierīču bloku pat tad, ja vadītājs nesēž mašīnā.

Avārijas poga (att. 12.B) ļauj avārijas gadījumā nekavējoties apturēt mašīnu. Pogai ir divas pozīcijas:

1. nospiežot avārijas

pogu, tiek apturēti griezējierīču un vilces vadības ierīču motori.

2. pagrieziet avārijas

pogu pulksteņrādītāja virzienā, lai to deaktivizētu un atjaunotu visas funkcijas. Lai iedarbinātu mašīnu, atkārtojiet iedarbināšanas procedūru ar atslēgu (par. 7.4).

Ja avārijas poga ir aktivizēta, mašīna nevar tikt iedarbināta.

Avārijas pogu nekad nedrīkst izmantot kā mašīnas parastas apturēšanas metodi.

6.6 PAPILDU KONTAKTLIGZDA

USB PIEDERUMIEM No šīs kontaktligzdas (12.I att.) var uzlādēt USB ierīces. Tai ir vienīgi uzlādes funkcija. Kontaktligzdai nav saziņas funkcijas ar pievienoto USB ierīci. Ligzda ir zem sprieguma tikai tad, kad atslēga (12.A att.) ir pilnībā ievietota. Neuzlādējiet USB ligzdai pievienoto piederumu lietainā laikā, mitros vai paaugstinātas temperatūras apstākļos, atrodoties tiešā saules staru iedarbībā. Lietošana minētajos apstākļos noved pie garantijas zaudēšanas un problēmu gadījumā atbrīvo ražotāju no jebkādas atbildības. Neatveriet USB ligzdas vāciņu lietainā laikā vai putekļainā vietā. Ražotājs neuzņemas nekādu atbildību USB ligzdai pievienotā piederuma bojājuma gadījumā vai ja tā lietošanas laikā tiek zaudēti dati.

• Divu skaņas signālu izdošana norāda uz savākšanas maisa neesamību. Pārbaudiet savākšanas maisa esamību vai pareizu montāžu (tikai modeļos ar aizmugurējo savākšanu).

• Nepārtraukta skaņas signāla izdošana norāda, ka savākšanas maiss ir pilns. Iztukšojiet to (sk. par. 7.5.4) (tikai modeļos ar aizmugurējo savākšanu).

• Viena skaņas signāla izdošana norāda uz atļaujas trūkumu pļaušanai atpakaļgaitā. Skat ikonu att. 13.C.

• Intermitējoša skaņas signāla raidīšana norāda, ka atslēga ir ievietota, bet mašīna nav iedarbināta dažu minūšu laikā pēc tās ievietošanas.

Šī svira, kuru var noņemt no sēdekļa, ļauj savākšanas maisu apgāzt, lai to iztukšotu, tādējādi samazinot operatora piepūli (att. 12.E).LV - 14

Atkarībā no modeļa mašīna var būt aprīkota ar vienu no tālāk aprakstītajām pogu paneļa (att. 12.C, att. 12.D un att. 12.L) versijām:

6.9.1 Pogu panelis (“I” tips) att. 13

Mašīnas iedarbināšanas poga Līdz galam ievietojot atslēgu, šī poga (att. 13.A) iedarbina mašīnu un iespējo visas funkcijas. PIEZĪME Ja ir ievēroti visi drošības nosacījumi, iedegas ikona “READY” (13.K att.) un mašīna ir gatava lietošanai (skat. par. 7.4). Griezējierīču ieslēgšanas/ apturēšanas poga Nospiežot pogu att. 13.B griezējierīces tiek ieslēgtas/apturētas.

• Ieslēdzot griezējierīces, tās sāk darboties pēc dažām sekundēm.

• Izslēdzot griezējierīces, vienlaicīgi tiek iedarbinātas bremzes, kas bloķē to griešanos pēc dažām sekundēm. PIEZĪME Ja griezējierīču ieslēgšanas laikā netiek ievēroti drošības nosacījumi, mašīna izslēgsies vai to nevarēs iedarbināt (skat. par. 7.2.2). Pļaušanas atpakaļgaitā atļaujas poga Turot nospiestu pogu att. 13.C tiek dota atļauja pļaušanai atpakaļgaitā. Lai veiktu pļaušanu atpakaļgaitā, ieslēdziet griezējierīces un vienlaicīgi turiet nospiestu pogu. PIEZĪME Par trūkstošu atļauju pļaušanai atpakaļgaitā signalizē viens skaņas signāls. Lukturu ieslēgšanas poga Nospiežot pogu att. 13.D tiek ieslēgti/izslēgti LED lukturi. Ieslēdzot lukturus, iedegas ikona att. 13.L. Ikona "Uzmanību" Ja ikona att. 13.E, ir iedegta, tas norāda uz drošības nosacījumu neievērošanu vai iespējamu mašīnas darbības traucējumu (skat. nod. 15). Akumulatora LED LED gaismas att. 13.F parasti norāda mašīnas akumulatoru uzlādes līmeni, bet noteiktas to gaismu kombinācijas sniedz informāciju par mašīnas darbības traucējumiem (skat. nod. 15). Ikona “Ready” Ikona 13.K att. iedegas, kad mašīna ir ieslēgta un ir lietošanas gatavībā. Ikona “Bluetooth” Ikona 13.M att. iedegas, kad mašīna ir savienota ar datu apmaiņas ierīci. Kontrolleru un / vai motora pārkaršanas ikona Ikona 13.N att. norāda uz elektrisko komponentu pārkaršanu. Skat. nod. 15. Transmisijas ieslēgšanas/ izslēgšanas ikona Ikona 13.O att. iedegas, kad transmisija nav ieslēgta (skat. par. 6.3 un nod. 15). Operatora klātbūtnes mašīnā ikona Ikona 13.P att. iedegas, ja operators neatrodas sēdeklī (skat. par. 7.2.2). Avārijas pogas ikona Ikona 13.Q att. iedegas, ja ir aktivizēta avārijas poga (skat. par. 6.5).

6.9.2 Pogu panelis (“II” tips) att. 13

Mašīnas iedarbināšanas poga Līdz galam ievietojot atslēgu, šī poga (att. 13.A) iedarbina mašīnu un iespējo visas funkcijas. PIEZĪME Ja ir ievēroti visi drošības nosacījumi, iedegas ikona “READY” (att. 13.K) un mašīna ir gatava lietošanai (skat. nod. 7.4).LV - 15 Griezējierīču ieslēgšanas/ apturēšanas poga

Pļaušanas atpakaļgaitā atļaujas poga Turot nospiestu pogu att. 13.C

• LV - 16 Griezējierīces režīma izvēles poga Ar šo pogu (13.H att.) Ir iespējams izvēlēties 3 dažādus griezējierīces griešanās ātrumus.

1. ECO: Griezējierīces griešanās

ātrums tiek samazināts, tādējādi pagarinot akumulatora darbības laiku. Kad šī funkcija ir aktīva, iedegas ikona “lapa” (13.J att.). UZMANĪBU Neiesakām izmantot funkciju šajā režīmā, strādājot smagos pļaušanas apstākļos (blīvas, augstas, mitras zāles pļaušana).

2. NORMAL: griezējierīces

standarta griešanās ātrums izmantošanai normālos zāles pļaušanas apstākļos

3. BOOST: Griezējierīces

griešanās ātrums zāles pļaušanai smagos pļaušanas apstākļos (blīva, augsta, mitra zāle) tiek palielināts. Kad šī funkcija ir aktīva, iedegas ikona “rotējošais asmens” (13.R att.). Akumulatora darbības laiks tiek samazināts. Ikona "Uzmanību" Ja ikona att. 13.E, ir iedegta, tas norāda uz drošības nosacījumu neievērošanu vai iespējamu mašīnas darbības traucējumu (skat. nod. 15). Akumulatora LED LED gaismas att. 13.F parasti norāda mašīnas akumulatoru uzlādes līmeni, bet noteiktas to gaismu kombinācijas sniedz informāciju par mašīnas darbības traucējumiem (skat. nod. 15). Ikona “Ready” Ikona 13.K att. iedegas, kad mašīna ir ieslēgta un ir lietošanas gatavībā. Ikona “Bluetooth” Ikona 13.M att. iedegas, kad mašīna ir savienota ar datu apmaiņas ierīci. Kontrolleru un / vai motora pārkaršanas ikona Ikona 13.N att. norāda uz elektrisko komponentu pārkaršanu. Skat. nod. 15. Transmisijas ieslēgšanas/ izslēgšanas ikona Ikona 13.O att. iedegas, kad transmisija nav ieslēgta (skat. par. 6.3 un nod. 15). Operatora klātbūtnes mašīnā ikona Ikona 13.P att. iedegas, ja operators neatrodas sēdeklī (skat. par. 7.2.2). Avārijas pogas ikona Ikona 13.Q att. iedegas, ja ir aktivizēta avārijas poga (skat. par. 6.5). Ikona ECO Ikona 13.J att. iedegas, kad ir izvēlēts ECO pļaušanas režīms. Ikona BOOST Ikona 13.R att. iedegas, kad ir izvēlēts BOOST pļaušanas režīms.

6.9.3 Pogu panelis (“III” tips) att. 13

Mašīnas iedarbināšanas poga Līdz galam ievietojot atslēgu, šī poga (att. 13.A) iedarbina mašīnu un iespējo visas funkcijas. PIEZĪME Ja ir izpildīti visi drošības nosacījumi, displeja apļveida elementa baltā daļa iedegas (att. 13III.F, 13III.Y, 13III.Z) un tiek parādīts akumulatora statuss (13.F un 13.Y), pļaušanas augstums (13.W) un aktīvās funkcijas. Mašīna ir gatava lietošanai (skatiet nod. 7.4).LV - 17 Griezējierīču ieslēgšanas/ apturēšanas poga

Pļaušanas atpakaļgaitā atļaujas poga Turot nospiestu pogu att. 13.C

• LV - 18 Griezējierīces režīma izvēles poga Ar šo pogu (13.H att.) Ir iespējams izvēlēties 3 dažādus griezējierīces griešanās ātrumus.

1. ECO: Griezējierīces griešanās

ātrums tiek samazināts, tādējādi pagarinot akumulatora darbības laiku. Kad šī funkcija ir aktīva, iedegas ikona “lapa” (13.J att.). UZMANĪBU Neiesakām izmantot funkciju šajā režīmā, strādājot smagos pļaušanas apstākļos (blīvas, augstas, mitras zāles pļaušana).

2. NORMAL: griezējierīces

standarta griešanās ātrums izmantošanai normālos zāles pļaušanas apstākļos

3. BOOST: Griezējierīces

griešanās ātrums zāles pļaušanai smagos pļaušanas apstākļos (blīva, augsta, mitra zāle) tiek palielināts. Kad šī funkcija ir aktīva, iedegas ikona “rotējošais asmens” (13.R att.). Akumulatora darbības laiks tiek samazināts. Pļaušanas augstuma regulēšanas pogas Ar šīm pogām tiek veikta griezējierīču bloka pacelšana (att. 13.S) un nolaišana (att. 13.T), ko var pozicionēt 7 dažādos pļaušanas augstumos. Skatīt paragrāfu 6.4.2. Savākšanas maisa atvēršanas/ aizvēršanas pogas Ar šīm pogām iespējams atvērt (att. 13.U) un aizvērt (att. 13.V) savākšanas maisu. Skatīt paragrāfu 7.5.4. Ikona "Uzmanību" Ja ikona att. 13.E, ir iedegta, tas norāda uz drošības nosacījumu neievērošanu vai iespējamu mašīnas darbības traucējumu (skat. nod. 15). Akumulatora LED LED gaismas att. 13.F parasti norāda mašīnas akumulatoru uzlādes līmeni, bet noteiktas to gaismu kombinācijas sniedz informāciju par mašīnas darbības traucējumiem (skat. nod. 15). Ikona “Bluetooth” Ikona 13.M att. iedegas, kad mašīna ir savienota ar datu apmaiņas ierīci. Kontrolleru un / vai motora pārkaršanas ikona Ikona 13.N att. norāda uz elektrisko komponentu pārkaršanu. Skat. nod. 15. Transmisijas ieslēgšanas/ izslēgšanas ikona Ikona 13.O att. iedegas, kad transmisija nav ieslēgta (skat. par. 6.3 un nod. 15). Operatora klātbūtnes mašīnā ikona Ikona 13.P att. iedegas, ja operators neatrodas sēdeklī (skat. par. 7.2.2). Avārijas pogas ikona Ikona 13.Q att. iedegas, ja ir aktivizēta avārijas poga (skat. par. 6.5). Ikona ECO Ikona 13.J att. iedegas, kad ir izvēlēts ECO pļaušanas režīms. Ikona BOOST Ikona 13.R att. iedegas, kad ir izvēlēts BOOST pļaušanas režīms. Savākšanas maisa ikona Ikona att. 13.X norāda, ka savākšanas maiss ir pacelts, un pirms darba atsākšanas tas atkal ir jāaizver. Griešanas augstuma ikona Ikona att. 13.W ir graski sadalīta septiņās sadaļās, no kurām katra norāda atšķirīgu pļaušanas augstumu.LV - 19 Akumulatora uzlādes skaitliskais procents Cipars att 13.Y parādās akumulatora uzlādes procentuālais daudzums. PIEZĪME Ja iekārta uzrāda kļūmi, cipari norāda ciparu kļūdas kodu, kas identicē kļūmi. UZMANĪBU Ja nepieciešams, paziņojiet kļūdas skaitlisko kodu pilnvarotajam servisa centram. Strāvas absorbcijas indikators Indikators att. 13.Z. norāda pašreizējo akumulatora absorbcijas līmeni mašīnā. PIEZĪME Lai palielinātu akumulatora darbības laiku, noregulējiet mašīnas pļaušanas augstumu un kustības ātrumu tā, lai akumulatora absorbcija tiktu saglabāta indikatora zaļajā zonā.

6.10 BLUETOOTH FUNKCIJA

(JA PAREDZĒTA) Bluetooth funkcija nodrošina tiešu bezvadu savienojumu starp mašīnu un ierīci nelielā attālumā. Ierīcē ir jāieinstalē atbilstoša datu apmaiņai paredzēta lietotne:

1. lejupielādējiet lietotni, izmantojot

Bluetooth savienojums tiek aktivizēts automātiski, līdzko mašīna tiek iedarbināta un ir izveidots veiksmīgs savienojums ar ierīci, ko apstiprina ikonas iedegšanās 13.M att. Pārbaudiet, vai savienojums ar ierīci/lietotni ir aktīvs.

Ievērojamie drošības noteikumi ir aprakstīti nod.

2. Rūpīgi ievērojiet šo norādījumus, lai izvairītos

no nopietniem riskiem vai bīstamām situācijām.

7.1 SAGATAVOŠANAS DARBI

Pirms darba uzsākšanas ir jāveic virkne pārbaužu un darbību, lai pārliecinātos, ka darbs tiek veikts efektīvi un maksimālajos drošības apstākļos.

7.1.1 Akumulatora pārbaude

Pirms mašīnas lietošanas pirmo reizi pēc iegādes pilnībā uzlādējiet akumulatoru (par. 8.2.2). Pirms katras lietošanas pārbaudiet akumulatora uzlādes stāvokli (att. 13.F).

7.1.2 Sēdekļa regulēšana

Lai mainītu sēdekļa pozīciju, atskrūvējiet četras stiprinājuma skrūves (14.A att.) un bīdiet to gar balsta atverēm. Kad pozīcija ir atrasta, pievelciet četras skrūves līdz galam (14.A att.).LV - 20

7.1.3 Spiediens riepās

Pareizs riepu spiediens ir svarīgs nosacījums griezējierīču bloka ideālai izlīdzināšanai un, līdz ar to, zāliena vienmērīgai pļaušanai.

1. Atskrūvējiet aizsargvāciņus.

3. Noregulējiet spiedienu saskaņā ar tabulā

"Tehniskie dati" norādītajām vērtībām.

7.1.4 Mašīnas sagatavošana darbam

PIEZĪME Šī mašīna ļauj pļaut zālienu dažādos veidos; pirms darba sākuma iesakām sagatavot mašīnu saskaņā ar vēlamo pļaušanas metodi. a. Sagatavošana pļaušanai ar zāles sānisko izmešanu uz zemes (tikai modeļiem ar sānisko izmešanu): Vienmēr pārliecināties, lai deektora iekšējās atsperes (att. 6.B) un drošības svira (att. 7.B, 8.B) vienmēr darbotos pareizi, noturot to stabili nolaistā stāvoklī. b. Sagatavošana zāles pļaušanai un aizmugures izkraušanai (tikai “I” un “II” tipa modeļos ar aizmugurējo savākšanu) Piestipriniet savākšanas maisu (att. 16.A) pie balstiem (att. 16.B) un centrējiet to attiecībā pret aizmugurējo plāksni. Centrēšana tiek nodrošināta, izmantojot labās puses balstu kā sānu balstu. Pārliecinieties, ka savākšanas maisa atveres apakšējā caurule ir pieāķēta pie atbilstošas sprostcilpas (att. 16.C). c. Mašīnas sagatavošana pļaušanai un zāles savākšanai savākšanas maisā (tikai “III” tipa modeļos ar aizmugurējo savākšanu) Skatīt par. 5.8. d. Sagatavošana zāles pļaušanai un aizmugures izkraušanai (tikai modeļos ar aizmugurējo savākšanu) Ja vēlaties strādāt bez savākšanas maisa, ir pieejams pēc pieprasījuma aizmugurējās izmešanas aizsarga komplekts (att. 17; par. 16.5), kas ir jāpiestiprina pie aizmugurējās plāksnes, kā norādīts atbilstošajā instrukcijā. e. Sagatavošana zāles pļaušanai un sasmalcināšanai Gadījumā, ja jūs vēlaties nopļaut zāli, sasmalcināt to un atstāt uz zāliena, var pasūtīt "mulčēšanas" komplektu (par. 16.1), kas ir jāpiestiprina, kā norādīts attiecīgajā instrukcijā.

7.1.5 Zāles segas aizsardzības

ritenīšu izvietošana Zāles segas aizsardzības ritenīši tiek izmantoti zāles segas bojāšanas riska samazināšanai, griezējierīču bloka malai saskaroties ar nelīdzenu zemes virsmu. Uzstādiet ritenīšus, kā norādīts (par. 8.3).

7.2 DROŠĪBAS PĀRBAUDES

Veiciet šādas drošības pārbaudes un pārliecinieties, ka rezultāti atbilst datiem tabulās.LV - 21 Stāvoklis Darbība Rezultāts Operators sēž. Vilces pedālis neitrālā stāvoklī (pedālis atlaists). Avārijas poga deaktivizēta. Ievietojiet atslēgu līdz galam. Mašīna ir gatava iedarbināšanai. Mašīna iedarbināta vai atrodas kustībā. Operators pieceļas no sēdekļa. Visas funkcijas tiek deaktivizētas. Ikona 13.E att. mirgo un iedegas ikona 13.P att. Operators sēž. Vilces pedālis pozīcijā braukšanai uz priekšu vai atpakaļgaitā. Mēģiniet iedarbināt mašīnu. Ikonas 13.E att. un 13.O att. paliek ieslēgtas, mirgo akumulatora LED gaismas 1, 2, 4 un 5. Pogu panelis “I” un “II” tips Pogu panelis “III” tips Avārijas poga ir aktivizēta. Mēģiniet iedarbināt mašīnu. Mašīna iedarbojas. Ikona 7.E att. mirgo un iedegas ikona 7.Q att. Vilces un griezējierīces nedarbojas. Griezējierīces ir ieslēgtas Tiek aktivizēta atpakaļgaita, nenospiežot pļaušanas atpakaļgaitā atļaujas pogu. Griezējierīces izslēdzas. Griezējierīces ir ieslēgtas. Paceliet savākšanas maisu vai noņemiet aizmugurējās izmešanas aizsargu (tikai modeļiem ar aizmugurējo savākšanu). Griezējierīces izslēdzas.

Pirms izmantošanas vienmēr veiciet drošības pārbaudes.

7.2.1 Vispārēja drošības pārbaude

Poz. Rezultāts Akumulators Nav korpusa vai vāka bojājumu. Aizmugurējās izmešanas aizsargs, savākšanas maiss (tikai modeļos ar aizmugurējo savākšanu). Bez bojājumiem. Nav bojājumu. Pareizi uzstādīti. Sāniskās izmešanas aizsargs (tikai modeļiem ar sānisko izmešanu). Bez bojājumiem. Nav bojājumu. Pareizi uzstādīts. Elektrības vadi. Uz visas izolācijas nav bojājumu. Nav nekādu mehānisku bojājumu. Poz. Rezultāts Pabrauciet ar mašīnu uz priekšu un atpakaļ un atlaidiet transmisijas pedāli. Mašīna palēninās un apstājas. Drošības ierīces Darbojas, kā aprakstīts par. 7.2.2

7.2.2 Drošības ierīču pārbaude

Drošības ierīces darbojas saskaņā ar diviem kritērijiem: A. elektriskā dzinēja iedarbināšanas bloķēšana, ja nav ievēroti visi drošības nosacījumi; B. elektriskā dzinēja apturēšana, ja neizpildās kaut viens drošības nosacījums.LV - 22 Stāvoklis Darbība Rezultāts Mašīna iedarbināta un atrodas kustībā. Atlaidiet vilces pedāli. Mašīna palēninās un apstājas. Mašīna iedarbināta un atrodas kustībā. Izmēģinājuma brauciens. Neviena neparasta vibrācija, neparasta skaņa, stūres pareiza darbība, vadīklas un pedāļi. BRIESMAS Ja jebkurš no rezultātiem atšķirsies no tabulās norādītās informācijas, mašīnu nedrīkst izmantot. Vērsieties servisa centrā, lai veiktu pārbaudes un remontu. PIEZĪME Ņemiet vērā, ka drošības ierīces neļauj iedarbināt elektrisko dzinēju, ja netiek ievēroti drošības nosacījumi. Šādos gadījumos, no jauna dodot atļauju palaišanai, izņemiet atslēgu, pirms atkal ieslēdzat mašīnu.

7.3 LIETOŠANA UZ SLĪPĀM VIRSMĀM

Ievērojiet ierobežojumus, kas norādīti "Tehnisko datu" tabulā un 18. att., neatkarīgi no braukšanas virziena. Atcerieties, ka nav "drošas" slīpas virsmas. Pārvietošanās uz slīpām virsmām prasa īpašu uzmanību. Lai izvairītos no apgāšanās vai kontroles zaudēšanas pār mašīnu:

• Nekad nepļaujiet šķērsām slīpai virsmai. Pa slīpiem zālieniem jāpārvietojas augšup/lejup, nedrīkst pārvietoties šķērsām, braucot uz priekšu, pievēršot lielu uzmanību braukšanas virziena izmaiņām, lai augšējie riteņi nesadurtos ar šķēršļiem (akmeņiem, zariem, saknēm utt.), kas var izraisīt sānslīdi, apgāšanos vai kontroles zaudēšanu pār mašīnu.

• Neapstājieties un nesāciet kustību asi, braucot augšup vai lejup.

• Laideni un ļoti uzmanīgi ieslēdziet vilkmi, lai izvairītos no mašīnas priekšējās daļas pacelšanas.

• katru reizi pirms braukšanas virziena maiņas un asos pagriezienos;

• pirms braukšanas pa slīpu virsmu, it īpaši lejup, lai nodrošinātu drošu bremzēšanas ceļu.

• Nekādā gadījumā neieslēdziet atpakaļgaitu, lai samazinātu ātrumu braucot lejup: tas var izraisīt kontroles zaudēšanu pār mašīnu, it īpaši uz slidenām virsmām.

Lai mašīnu iedarbinātu:

1. Pārliecinieties, vai ir iedarbināta

pārnesumkārba (6.3. sad.).

2. Apsēdieties vadītāja sēdeklī.

3. Ievietojiet atslēgu līdz galam (12.A att.).

a. “I” un “II” tipa modeļos:

4. Pagaidiet, līdz tiek veikta mašīnas

elektriskā pārbaude, kuras laikā uz pogu paneļa iedegas ikonas.

5. Nospiediet iedarbināšanas pogu (13.A att.).

6. Pagaidiet, līdz ikona “Ready” (13.K att.)

iedegas ar nepārtrauktu gaismu. b. “III” tipa modeļos:

4. Pagaidiet, līdz tiek veikta mašīnas elektriskā

pārbaude, kuras laikā iedegas ikonas, kas atrodas spiedpogu paneļa centrālajā apļveida zonā (att. 13III.F, 13III.Y, 13III.Z).

5. Nospiediet iedarbināšanas pogu (13.A att.).

6. Pagaidiet, līdz tiek izgaismotas

akumulatora statusa ikonas (13.F un 13.Y), pļaušanas augstums (13.W) un pārējās aktīvās funkcijas. PIEZĪME Elektropārbaudes beigās uz brīdi iedegas priekšējie lukturi.

7.5.1 Kustības virziens un pārvietošanās

Pārvietošanās laikā:

1. izslēdziet griezējierīces (att. 13.B);

2. pārvietojiet griezējierīču bloku

visaugstākajā pozīcijā;

3. nospiediet vilces pedāli, lai pārvietotu

mašīnu vēlamajā braukšanas virzienā un sasniegtu vajadzīgo ātrumu, pakāpeniski palielinot spiedienu uz pedāļa.

4. pārvietojiet to uz darba zonu.LV - 23

BRIESMAS Vilkmes ieslēgšanai jānotiek tā, kā aprakstīts rokasgrāmatā (par. 6.2), lai izvairītos no tā, ka pārāk strauja ieslēgšana izraisa ātruma uzņemšanu un kontroles zaudēšanu pār transportlīdzekli, īpaši uz slīpām virsmām. PIEZĪME Ieslēdzot atpakaļgaitu, mašīnai jābūt nekustīgai.

7.5.2 Zāles pļaušana

1. Novietojiet pļaušanas ierīces komplektu

darba stāvoklī (6.4. sad.).

2. Ieslēdziet griezējierīces (att. 13.B)

tikai tad, kad atrodaties uz zāliena, neieslēdziet tās virs grants virsmām vai virs vietām ar ļoti augstu zāli.

3. Uzsāciet kustību un

apaugušās zonas pļaušanu pakāpeniski un ar īpašu uzmanību.

4. Pielāgojiet kustības ātrumu un pļaušanas

augstumu (6.4. sad.) zāliena stāvoklim (zāles augstums, biezums un mitrums) un noņemamās zāles daudzumam. PAZIŅOJUMS Ātrums, ar kādu notiek braukšana uz priekšu, samazinās, ja akumulatora uzlādes līmenis ir zemāks par 40 % (par. 8.2.2). PIEZĪME Zāliena izskats būs labāks, ja griešana tiks veikta vienmēr tajā pašā augstumā un pēc kārtas divos virzienos (att. 20.). PIEZĪME Lai varētu braukt atpakaļgaitā ar ieslēgtām griezējierīcēm, pļaušanas atpakaļgaitas atļaujas poga (13.C att.) ir jānospiež un jātur nospiestā stāvoklī, lai dzinējs netiktu apturēts. Izslēdziet griezējierīces un pārvietojiet griezējierīču bloku visaugstākajā pozīcijā:

• Pārvietojot mašīnu starp darba zonām

• Šķērsojot virsmas bez zāles

• Katru reizi, kad jāpārvar šķērslis.

7.5.3 Padomi zāliena uzturēšanai

• Lai saglabātu smuku, zaļu un mīkstu zālienu, tas ir regulāri jāpļauj. Zālienā var augt dažāda tipa zāle. Ja pļaušanu veic regulāri, pārsvarā aug zāles ar spēcīgām saknēm un tās veido izturīgu zāles segu; un otrādi, ja pļaušanu neveic bieži, galvenokārt attīstās augstas un meža zāles (āboliņš, margrietiņas utt.).

• Vienmēr ir ieteicams pļaut zāli, kad zāliens ir sauss.

• Pļaušanas ierīcēm jābūt veselām un labi uzasinātām, lai pļaušana būtu tīra un taisna un, lai zāles gali nekļūtu dzelteni.

• Pļaušanas biežumam jāatbilst zāles augšanai, nepieļaujot, lai starp pļaušanām zāle izaugtu pārāk augsta.

• Kad laiks ir silts un sauss, ir rekomendēts turēt zāli nedaudz augstāku, lai samazinātu augsnes žūšanu.

• Optimāls labi kopta zāliena zāles augstums ir apmēram 4-5 cm un vienas pļaušanas laikā nav ieteicams pļaut vairāk par kopēja augstuma vienu trešdaļu. Ja zāle ir ļoti augsta ir labāk veikt pļaušanu divos piegājienos ar vienas dienas atstarpi; pirmā pļaušana jāveic, uzstādot griezējierīces maksimālajā augstumā un atbilstošajā gadījumā ar samazinātu tvērumu, otrā pļaušana jāveic vēlamajā augstumā.

• Zāliens izskatīsies labāk, ja pļaušana tiks veikta pārmaiņus abos virzienos (20. att.).

• Ja izmešanas kanāls bieži aizsprostojas ar zāli, ir ieteicams samazināt braukšanas ātrumu, jo tas var būt pārāk liels attiecībā pret zāliena stāvokli; ja problēma paliek, tās iemesls, iespējams, ir slikti uzasinātas griezējierīces vai deformēts lāpstiņu prols.

• Pievērsiet īpašu uzmanību pļaušanai pie krūmiem un zemām apmalēm, kas var izjaukt griezējierīču bloka izlīdzinājumu un sabojāt bloka malu un griezējierīces.

7.5.4 Savākšanas maisa

iztukšošana (tikai modeļos ar aizmugurējo savākšanu)) PIEZĪME Savākšanas maisa iztukšošanas laikā griezējierīcēm jābūt izslēgtām; pretējā gadījumā dzinējs izslēgsies. PIEZĪME Nepieļaujiet, lai savākšanas maiss pārpildītos, lai izvairītos no izmešanas kanāla aizsprostojuma.LV - 24 Ar nepārtrauktu skaņas signāla palīdzību tiek paziņots par savākšanas maisa uzpildīšanos. Rīkojieties, kā aprakstīts turpmāk:

1. Izslēdziet griezējierīces (att. 13.B),

rezultātā signāls izslēgsies.

satveriet aizmugurējo rokturi (att. 21.A1) un apgāziet savākšanas maisu, lai to iztukšotu.

4. Nobrauciet ar mašīnu apmēram 1 m.

5. Atkal aizveriet savākšanas maisu,

lai tas paliktu piestiprināts pie sprostcilpas (att. 21.B). b. “III” tipa modeļos:

3. Nospiediet maisa atvēršanas pogu

(att. 13.U) apmēram 1 s, lai to pilnībā atvērtu un iztukšotu; pretējā gadījumā maisa atvēršanas pogu var turēt nospiestu, līdz tiek sasniegta iztukšošanai nepieciešamā atvēršana. Atlaižot pogu, maiss paliks sasniegtajā pozīcijā.

4. Nobrauciet ar mašīnu apmēram 1 m.

5. Turiet nospiestu maisa aizvēršanas

pogu (att. 13.V), lai to pilnībā aizvērtu. PIEZĪME Ja svira ir pilnībā nospiesta (att. 12.A), nospiežot atpakaļgaitas pogu (att. 13.C) kopā ar atvēršanas (att. 13.U) vai aizvēršanas (att. 13.V) pogām savākšanas maisu ir iespējams atvērt vai aizvērt pat tad, kad vadītājs nesēž mašīnā.

7.5.5 Izmešanas kanāla tīrīšana (tikai

modeļos ar aizmugurējo savākšanu) Pļaujot ļoti augstu vai mitru zāli un pārāk liels kustības ātrums var izraisīt izmešanas kanāla aizsprostojumu. Aizsprostošanās gadījumā veiciet norādījumus, kuri ir aprakstīti par. 8.4.2.

7.5.6 Pļaušanas pabeigšana

Pēc pļaušanas pabeigšanas:

1. izslēdziet griezējierīces;

2. brauciet atpakaļ, paceļot griezējierīču

bloku visaugstākajā pozīcijā (par. 6.4).

Lai apturētu mašīnu:

1. Atlaidiet vilces pedāli, lai kustību apturētu.

2. Izslēdziet mašīnu, izņemot atslēgu.

PIEZĪME Lai taupītu akumulatora enerģiju, neatstājiet atslēgu "darba" pozīcijā, kad iekārta netiek lietota.

7.7 PĒC IZMANTOŠANAS

1. Ļaujiet mašīnai atdzist, pirms to

novietojat jebkādā telpā.

detaļas. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē vaļīgās skrūves un bultskrūves, vai arī jāsazinās ar pilnvaroto palīdzības dienestu.

4. Novietojiet mašīnu pie elektrības

kontaktligzdas un uzlādējiet akumulatoru (par. 8.2.2), lai tā būtu pilnībā efektīva nākamās lietošanas laikā. Vienmēr, kad mašīna ir atstāta bez uzraudzības, kad jūs atstājat vadītāja sēdekli vai novietojat mašīnu stāvēšanai:

2. Pārvietojiet griezējierīču bloku

viszemākajā pozīcijā (1);

3. Pārliecinieties, ka visas kustīgās

daļas ir pilnīgi apstājušās;

4. Izņemiet aizdedzes atslēgu;

UZMANĪBU Mašīnu vienmēr atstājiet ēnainā vietā vai aizsargātā vidē, temperatūrā zem + 35 °C

BRIESMAS Ievērojamie drošības noteikumi ir aprakstīti nod.

2. Rūpīgi ievērojiet šo norādījumus, lai izvairītos

no nopietniem riskiem vai bīstamām situācijām. Pirms jebkāda veida mašīnas pārbaužu, tīrīšanas vai tehniskās apkopes/remontdarbu veikšanas:

1. izslēdziet griezējierīci;

3. pārliecinieties, ka visas kustīgās

daļas ir pilnīgi apstājušās;

4. izņemiet atslēgu;

BRIESMAS Nekad neatstājiet atslēgu ievietotu vai bērniem vai nepiederošām personām pieejamā vietā.LV - 25

5. izlasiet attiecīgo instrukciju;

6. Izmantojiet piemērotu apģērbu,

darba cimdus un aizsargbrilles Iejaukšanās biežums un veidi ir apkopoti "Apkopes tabulā". Šīs tabulas mērķis ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti un drošību. Tajā ir norādīti galvenie apkopes darbi un to veikšanas biežums. Veiciet operācijas atbilstoši pirmajam norādītajam termiņam. Neoriģinālu un/vai nepareizi uzstādītu rezerves daļu un piederumu izmantošana var negatīvi ietekmēt mašīnas darbību un drošību. Ražotājs neuzņemas nekādu atbildību par bojājumiem, negadījumiem vai traumām, kuras izraisīja minētie izstrādājumi. Oriģinālās rezerves daļas ir pieejamas autorizētajos servisa centros un pie dīleriem.

8.2.1 Akumulatora darbības

ilgums autonomā režīmā Akumulatora autonomiju (un līdz ar to arī ko var apstrādāt pirms uzlādes veikšanas) galvenokārt nosaka: A. Darba faktori, kas rada lielāku enerģijas patēriņu (piem., blīvas, augstas, mitras zāles pļaušana). B. Operatora rīcības, kuram ir jāizvairās no:

• mašīnas biežas ieslēgšanas un izslēgšanas darba laikā;

• pārāk zema pļaušanas augstuma attiecībā pret zāles stāvokli;

• pārāk liela pārvietošanas ātruma attiecībā pret pļaujamās zāles daudzumu. C. Vides faktori, piem., augsta apkārtējās vides temperatūra virs + 35 °C. Lai optimizētu akumulatora darbības laiku un vienmēr ir piemēroti:

• pļaut zāli, kamēr zāliens ir sauss;

• bieži pļaut zāli, lai tās augstums nekļūtu pārāk liels;

• ja zāle ir ļoti augsta, iestatiet augstāku pļaušanas augstumu un pēc tam vēlreiz nopļaujiet zāli, iestatot zemāku augstumu;

• nelietot mašīnu kā mulčēšanas mašīnu ar ļoti garu zāli.

• pļaut zāli temperatūrā no +5 līdz + 35°C.

Enerģijas daudzumu, kas nepieciešams mašīnas darbināšanai, nodrošina akumulators, kam nepieciešama rūpīga tehniskā apkope, lai garantētu tā efektivitāti un ilgu kalpošanas laiku. Jūsu mašīnas akumulators ir obligāti jāuzlādē šādos gadījumos:

• Pirms mašīnas pirmās lietošanas reizes pēc iegādes.

• Kad tiek sasniegts minimālais uzlādes līmenis (13. F att.).

• Ikreiz pirms ilgas mašīnas dīkstāves

• Vismaz reizi mēnesī uzglabāšanas laikā.

• Pirms nodošanas ekspluatācijā pēc ilgstošas dīkstāves. UZMANĪBU Ja akumulators nav pievienots strāvas avotam, izmantojot atbilstošu lādētāju, akumulatoru uzlādes līmenis samazinās pat tad, ja mašīna netiek lietota. Ja akumulators tiek pakļauts dziļai izlādei, tas var tikt nopietni bojāts, līdz punktam, kad tas kļūst nelietojams. Garantija neattiecas uz bojājumiem, kas radušies akumulatora dēļ, kas nav regulāri uzlādēts. UZMANĪBU Lādēšana jāveic tikai ar akumulatoru lādētāja kabeli (att. 23.A). Citas uzlādēšanas sistēmas var neatgriezeniski sabojāt akumulatoru. UZMANĪBU Akumulatora uzlādēšana jāveic aizsargātā vidē, ēnā, temperatūrā no +5 un + 35°C. PIEZĪME Akumulatoru var uzlādēt jebkurā brīdī, tai skaitā daļēji, bez akumulatora sabojāšanas riska.

Akumulatora uzlādēšanas laikā nedrīkst veikt apkopes vai tīrīšanas darbības. Lai uzlādētu akumulatoru:

• pārvietojiet mašīnu pie iezemētas kontaktligzdas (lai izvairītos no pagarinājumu izmantošanas) un izņemiet atslēgu;

• Paceliet uzlādes ligzdas vāciņu (22.A att.);

• Pieslēdziet komplektā iekļauto akumulatora lādētāju uzlādes kontaktligzdai (att. 23.A) ar atbilstošu attiecīgā savienotāja (att. 23.B) bajonetietveres ksatoru;

• Pieslēdziet akumulatora lādētāju elektrotīklam, ievietojot attiecīgo kontaktdakšu (24. att.).LV - 26 Lai uzlādētu akumulatoru, komplektā ir iekļauta kontaktligzda ar paliekošās strāvas slēdzi (25.A att.), kurai jāpievieno lādēšanas kabelis (25.E att.). Kontaktligzda ar drošības diferenciālo slēdzi jāpieslēdz elektrotīkla kontaktligzdai un jāveic funkciju tests:

1. Nospiediet pogu "RESET" (ATIESTATĪT)

(25.B att.), lai aktivizētu darbību. Gaismas indikatorlampiņai jābūt "ON" (ieslēgtai) (25.C att.).

2. Nospiediet pogu "TEST" (TESTS)

(25.D att.), lai palaistu funkciju testu. Gaismas indikatorlampiņai jābūt "OFF" (izslēgtai) (25.C att.). BRIESMAS Ja funkciju pārbaude beidzas ar negatīvu rezultātu, kontaktligzdu ar paliekošās strāvas slēdzi nedrīkst izmantot. Ja funkciju pārbaude ir veiksmīgi pabeigta, varat to izmantot un turpināt ar uzlādes fāzi. Pilnīga uzlāde aizņem apmēram 2-8,5 stundas (atkarībā no akumulatora un akumulatora lādētāja), kuru laikā signāldiodes (att. 13.F) mirgo pakāpeniski. Sasniedzot katru konkrēto uzlādes līmeni, attiecīgā LED gaisma paliek, degot nepārtraukti, bet pārējās turpina mirgot. Akumulators var saglabāt uzlādi uz nenoteiktu laiku. Uzlādes stāvoklis (SOC) Gaismas diodes ieslēgša- nās (“I” un “II” tips) Gaismas diodes ie- slēgšanās (“III” tips) SOC > 80 % 60% ≤ SOC < 80% 40% ≤ SOC < 60% 20% ≤ SOC < 40% 10% ≤ SOC < 20% UZMANĪBU Akumulatora uzlādi var pārtraukt, ja uzlādes līmenis ir starp LED 1 un 4. Nepārtrauciet uzlādes fāzi, kad mirgo LED 5, bet pagaidiet, līdz tā deg vienmērīgi. Kad visas gaismas diodes deg vienmērīgi, akumulators ir 100% uzlādēts. PAZIŅOJUMS Ja mašīna tiek izmantota smagos darba apstākļos, akumulatora uzlādes laiks var palielināties, un signāls norāda uz akumulatora pārkaršanu (nod. 15). PAZIŅOJUMS Pilnīgi izlādēta akumulatora gadījumā signāla LED gaismas paliek izslēgtas, līdz tiek sasniegts minimālais uzlādes līmenis. PIEZĪME Uzlādes līmenim nokrītoties zem 10 %, sāk mirgot pirmā akumulatora LED gaisma. Griezējierīces ir atvienotas, un akumulators ir atkārtoti jāievada un jāuzlādē. Kad uzlāde ir pabeigta, lādēšanas sistēma samazina strāvas daudzumu, kas ir pietiekams, lai uzturētu un papildinātu akumulatora uzlādi līdz optimālajām vērtībām. PAZIŅOJUMS Ja akumulatora lādētājs ir pievienots vilcējam un vienlaicīgi mirgo 5 LED gaismas 13.F att., tas nozīmē, ka uzlāde netiek veikta. Pārbaudiet lādētāja/elektrotīkla savienojumu. PIEZĪME Enerģijas patēriņš uzlādes uzturēšanai ir ārkārtīgi zems un ekonomiski niecīgs. PIEZĪME Uzlādes laikā visas mašīnas funkcijas ir atspējotas, arī ievietojot atslēgu līdz galam.LV - 27 lupatu, pievēršot uzmanību tam, lai nenoslapinātu dzinēju, elektroiekārtas daļas.

• Lai samazinātu ugunsgrēka risku, sekojiet, lai uz dzinēja, uz izplūdes trokšņa slāpētāja un akumulatora nodalījumā nebūtu zāles, lapu vai smērvielu atlieku.

• Paceliet pārsegu un notīriet ar saspiestu gaisu visus netīrumus vai zāles paliekas, kas uzkrājas uz akumulatora bloka.

• Turiet pogu paneli tīru no netīrumiem un gružiem. UZMANĪBU Virsbūves un elektrodzinēju mazgāšanai nekad neizmantojiet ūdeni no augstspiediena mazgātāja vai agresīvus šķidrumus.

8.4.2 Izmešanas kanāla tīrīšana (tikai

modeļos ar aizmugurējo savākšanu) Izmešanas kanāla aizsprostošanās gadījumā jārīkojas šādi:

1. noņemiet savākšanas maisu vai

aizmugurējās izmešanas aizsargu;

2. izņemiet zāli no kanāla

izmešanas atveres puses.

8.4.3 Maisa tīrīšana (tikai modeļos

ar aizmugurējo savākšanu)

1. Iztukšojiet savākšanas maisu (par. 7.5.4).

2. Pakratiet, lai atbrīvotu to no zāles un zemes.

3. Uzstādiet maisu atpakaļ un izmazgājiet

griezējierīču bloka iekšpusi (par.

8.4.4-a), pēc tam maiss ir jānoņem,

jāiztukšo, jānoskalo un jāuzstāda atpakaļ, lai tas ātrāk nožūtu.

8.4.4 Maisa tīrīšana (tikai modeļos ar

“III” tipa aizmugurējo savākšanu)

1. Iztukšojiet savākšanas maisu (par. 7.5.4).

2. Noņemiet savākšanas maisu (par. 5.8).

3. Pakratiet, lai atbrīvotu to no zāles un zemes.

4. Uzstādiet no jauna savākšanas

5. Aizveriet savākšanas maisu

(par. 5.8) un izmazgājiet griezējierīci no iekšpuses (par. 8.4.4-a).

6. Noņemiet savākšanas maisu

(par. 5.8) un uzmanīgi izskalojiet to. UZMANĪBU Mašīnai pievienotā akumulatora konstrukcija ir izstrādāta un veidota šāda veida lietošanai, un tādēļ: - neatvienojiet un neizņemiet akumulatorus no to korpusiem; - neaizstājiet akumulatorus ar citiem, kas nav oriģinālie; - neveiciet darbības, kas nav aprakstītas šajā rokasgrāmatā. Ja rodas problēmas ar akumulatoriem, sazinieties ar izplatītāju.

RITENĪŠI Dažādas ritenīšu montēšanas pozīcijas ļauj saglabāt drošu attālumu “H” starp griezējierīču bloka malu un zemi (att. 26.A; att. 27.A). Noregulējiet zāles segas aizsardzības ritenīšus atbilstoši apvidus nelīdzenumam.

Šī darbība vienmēr ir jāveic abiem riteņiem, uzstādot tos vienādā augstumā, kad mašīna izslēgta. a. Modeļiem ar sānisko izmešanu Lai izmainītu pozīciju:

1. atskrūvējiet un noņemiet skrūvi (att. 26.B);

2. no jauna novietojiet riteni (att. 26.A)

ar starpliku (att. 26.C) atverē, kas atbilst vēlamajam attālumam;

3. līdz galam pievelciet skrūvi

(att. 26.B) uzgrieznī (att. 26.D). b. Modeļiem ar aizmugurējo savākšanu Lai izmainītu pozīciju:

1. atskrūvējiet uzgriezni (att. 27.B)

un noņemiet tapu (att. 27.C);

2. pārvietojiet riteni (att. 27.A.)

pārliecinoties, ka tapas galva (att. 27.C) ir pagriezta pret mašīnas iekšpusi;

4. pilnībā pievelciet uzgriezni (att. 27.B).

Katru reizi pēc izmantošanas veiciet tīrīšanu, ievērojot šādus norādījumus.

8.4.1 Mašīnas tīrīšana

• Iztīriet mašīnas ārējo virsmu, noslaukot virsbūves plastmasas daļas, izmantojot ar ūdeni un mazgāšanas līdzekli slapinātuLV - 28

8.4.5 Griezējierīču bloka tīrīšana

Rūpīgi notīriet griezējierīču bloku, noņemot zāles paliekas vai gružus.

Tīrīšanas laikā sekojiet tam, lai tuvumā neatrastos cilvēki vai dzīvnieki

a. Iekšējās daļas tīrīšana Griezējierīces bloka iekšpuses un izmešanas kanāla mazgāšana jāveic uz cietas virsmas un jāievēro šādi norādījumi:

• jābūt uzstādītam savākšanas maisam vai aizmugurējās izmešanas aizsargam (tikai modeļos ar aizmugurējo savākšanu);

• jābūt uzstādītam sāniskās izmešanas deektoram (tikai modeļos ar sānisko izmešanu);

• griezējierīču bloks viszemākajā pozīcijā;

• transmisijai jābūt neitrālajā stāvoklī;

• griezējierīcēm jābūt ieslēgtām.

• Pretējā gadījumā pievienojiet ūdens cauruli atbilstošajiem veidgabaliem (att. 28.A; att. 29.A), lejot ūdeni dažas minūtes katrā, kad griezējierīces ir kustībā. b. Ārējās daļas tīrīšana

Ir jāseko tam, lai griezējierīču bloka augšējā daļā neuzkrātos netīrumi un sausas zāles paliekas, lai uzturētu mašīnu optimālā efektivitātes un drošības līmenī. Griezējierīču bloka augšējās daļas tīrīšanai:

• pilnībā nolaidiet lejā griezējierīču bloku;

Poz. Darbība Stūres pārnese Tīrīt ar saspiestu gaisu. Griezējierīču bloks Ieeļļojiet pacelšanas vietas ar eļļu (31. att.). Riteņu asis Noņemiet riteņus. Ieziediet asis ar smērvielu (39. att.).

• Sekojiet tam, lai uzgriežņi un skrūves būtu pievilkti, lai mašīna visu laiku atrastos drošā darbības stāvoklī.

Ir nekavējoties jāsazinās ar vietējo izplatītāju vai specializēto servisa centru, ja ir konstatētas kļūmes šādu mezglu darbībā: - vilces pedāļa neitrālā pozīcija (darba bremze); - griezējierīču ieslēgšana un apturēšana; - priekšgaitas vai atpakaļgaitas vilkmes ieslēgšana.

9.2.1 Griezējierīču bloka izlīdzināšana

Griezējierīču bloka pareiza regulēšana ir ļoti svarīga zāliena vienmērīgai pļaušanai (att. 19). Gadījumā, ja zāliens tiek pļauts nevienmērīgi, pārbaudiet riepu spiedienu (par. 7.1.3). Ja ar to nepietiek, lai nodrošinātu vienmērīgu zāliena pļaušanu, sazinieties ar vietējo izplatītāju, lai izlīdzinātu griezējierīču bloku.

9.2.2 Griezējierīces

Slikti uzasināta griezējierīce izrauj zāli un izraisa zāliena dzeltēšanu.LV - 29

Vienmēr mainiet griezējierīces pa pāriem, ja tās ir bojātas, deformētas vai nodilušas, kopā ar to skrūvēm, lai saglabātu līdzsvaru.

Visas ar griezējierīcēm veicamās darbības (noņemšana, asināšana, balansēšana, remonts, atkārtota uzstādīšana un/vai maiņa) ir svarīgas operācijas, kuru veikšanai ir nepieciešamas speciālas iemaņas un atbilstošs aprīkojums; tāpēc drošības nolūkos tās vienmēr ir jāveic specializētajos servisa centros. UZMANĪBU Izmantojiet tikai oriģinālās griezējierīces ar kodu, kurš ir atrodams "Tehnisko datu" tabulā. PIEZĪME Ņemot vērā izstrādājuma attīstību, tehnisko datu tabulā norādītās griezējierīces ar laiku var tikt nomainītas ar citām ierīcēm ar līdzīgiem raksturlielumiem un drošības līmeni.

9.3.1 Sagatavošanas darbi

BRIESMAS Izmantojiet piemērotu pacelšanas ierīci. Pirms riteņu maiņas veiciet šīs operācijas:

1. Novietojiet mašīnu uz cietas un līdzenas

virsmas, kura nodrošina mašīnas stabilitāti.

3. Izņemiet atslēgu;

4. Novietojiet pacelšanas ierīci pacelšanas

punktā pie riteņa, kuru ir paredzēts nomainīt (par. 9.3.2; par. 9.3.3).

5. Pārbaudiet, vai pacelšanas ierīce ir

novietota pilnīgi perpendikulāri zemei.

9.3.2 Domkrata izvēle un izvietošana

zem aizmugurējiem riteņiem Novietojiet koka ķīļus (32.A att.) zem tā riteņa (32.B att.), kurš atrodas uz tās pašas ass, uz kuras atrodas ritenis, kuru ir paredzēts nomainīt (att. 32.C). Modeļiem ar aizmugurējo savākšanu:

• Maksimālais iespējamais domkrata augstums aizvērtā stāvoklī ir 110 mm. (33. att.).

• Novietojiet domkratu zem aizmugurējās plāksnes (34.A att.), 180 mm attālumā no sānu malas (33. att.). Modeļiem ar sānisko izmešanu:

• Maksimālais iespējamais domkrata augstums aizvērtā stāvoklī ir 110 mm. (35. att.).

• Novietojiet domkratu zem aizmugurējās ass, attēlā norādītajā punktā (att. 36.A). PIEZĪME Domkrats, kas novietots tā, kā ir aprakstīts šajā nodaļā, ļauj pacelt tikai to riteni, kurš ir jānomaina.

9.3.3 Domkrata izvēle un novietošana

zem priekšējiem riteņiem

1. Novietojiet koka ķīļus (37.A att. ) zem tā

riteņa (37.B att.), kurš atrodas aiz riteņa, kuru ir paredzēts nomainīt (37.C att.).

2. Maksimālais iespējamais domkrata

augstums aizvērtā stāvoklī ir 110 mm.

3. Novietojiet uz domkrata (38.A att.)

kvadrātveida koka starpliku (38.B att.) ar aptuveni 10 x 10 cm šķērsgriezumu. UZMANĪBU Koka starplika novērš priekšējās ass bojājumus.

4. Šajā fāzē ar vienas rokas palīdzību pieturiet

starpliku līdzsvarā uz domkrata. Paceliet domkratu, raugoties, lai starplika balstītos pret rāmi un konstrukcijas daļām (38.C att.). PIEZĪME Šādi novietotais domkrats ļauj pacelt visu priekšējo asi.

Pārliecinieties, ka pacelšanas laikā mašīna paliek stabila un nekustīga. Ja ir konstatēti jebkāda veida traucējumi, nekavējoties nolaidiet domkratu, pārbaudiet un novērsiet problēmas, ja tādas ir, un atkārtoti paceliet mašīnu.

1. Noņemiet vāku (39.A att.).

2. Paceliet tikai tik augstu, cik ir

nepieciešams riteņa ērtai izņemšanai.LV - 30

3. Ar skrūvgrieža palīdzību izņemiet

elastīgo gredzenu (39.B att.) un atbalstpaplāksni (39.C att.).

4. Noņemiet riteni, kurš ir jānomaina.

5. Ieziediet asi (39.D att.) ar smērvielu.

6. Uzstādiet rezerves riteni.

7. Uzmanīgi uzstādiet atpakaļ

atbalstpaplāksni un elastīgo gredzenu. PIEZĪME Pārbaudiet, vai aizmugurējiem riteņiem ir vienāds augstums (40.A att.) un vai ārējo diametru starpība abiem riteņiem (40.B att.) nepārsniedz 8-10 mm. Pretējā gadījumā, lai izvairītos no nevienmērīgas pļaušanas, pilnvarotajā servisā ir jāizlīdzina griezējierīču bloks.

9.3.5 Riepu remonts un nomaiņa

Tiek izmantotas "bezkameras" tipa riepas, tāpēc pēc riepas pārduršanas tā jāmaina vai jālabo specializētajā riepu servisā, saskaņā ar šī tipa riepai paredzēto remonta metodi.

Atskrūvējiet gredzenu (att. 41.A) un atvienojiet savienotāju (att. 41.B). Izņemiet gaismas diožu spuldzi (att. 41.C), kura ir piestiprināta ar skrūvēm (att. 41.D).

9.4.2 LED II TIPS (ar bajonetietveri)

Spuldzes ir iespraustas patronā, kuru var atskrūvēt, griežot to pretēji pulksteņrādītāja virzienam ar knaibļu palīdzību (att. 42)

Ja ir paredzēts, ka mašīna tiks uzglabāta ilgāk par 30 dienām:

1. Izņemiet aizdedzes atslēgu.

2. Rūpīgi iztīriet mašīnu.

3. Pārbaudiet, vai mašīnā nav bojājumu.

Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru.

4. Novietojiet mašīnu uzglabāšanā:

• aizsargātu pret sliktiem laika apstākļiem, ēnā un ieteicamajā temperatūrā no 0 līdz + 40 °C;

• ja vien iespējams, pārklājiet ar audumu;

• bērniem nepieejamā vietā;

• pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti. UZMANĪBU Akumulators pilnībā jāuzlādē vismaz reizi mēnesī un vienmēr pirms darbības atsākšanas. No jauna izmantojot mašīnu, sagatavojiet to, kā norādīts 7. nodaļā. "Mašīnas izmantošana".

• Mašīnas pārvietošanas laikā jāievēro šādi norādījumi:

1. izslēdziet griezējierīci;

2. pārvietojiet griezējierīču bloku

visaugstākajā pozīcijā;

3. izslēdziet mašīnu un izņemiet

• Transportējot mašīnu transportlīdzeklī vai piekabē, jāievēro šādi norādījumi:

• izmantojiet izturīgas, piemērota platuma un garuma iebraukšanas rampas;

• mašīnas iekraušanas laikā elektrodzinējam jābūt izslēgtam, iedarbināšanas atslēgai jābūt izņemtai no mašīnas ligzdas, vadītājs nedrīkst tajā atrasties un to drīkst tikai stumt, pieaicinot atbilstošu cilvēku skaitu;

• nolaidiet griezējierīces bloku;

• novietojiet to tādā veidā, lai tā nevienam neradītu bīstamību;

• ieslēdziet transmisiju (par. 6.3);

• cieši piestipriniet to pie transportlīdzekļa, izmantojot troses vai ķēdes, lai izvairītos no apgāšanās ar iespējamu bojājuma nodarīšanu.LV - 31

Ja jūtat, ka nevarat veikt pārvietošanu vai transportēšanu drošos apstākļos, sazinieties ar servisa centru.

12. APKOPE UN REMONTS

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un pareizai lietotāja veicamajai pamata tehniskajai apkopei nepieciešamie norādījumi. Visi regulēšanas un tehniskās apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā, kura darbiniekiem ir zināšanas un iekārtas, kuras nepieciešamas, šo darbu pareizai veikšanai, saglabājot mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic nekvalicēts personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai atbildības.

• Tikai autorizētie servisa centri drīkst veikt garantijas remontu un tehnisko apkopi.

• Autorizētie servisa centri izmanto tikai oriģinālās rezerves daļas. Oriģinālās rezerves daļas un piederumi ir izstrādāti speciāli šīm mašīnām.

• Neoriģinālas rezerves daļas un piederumus nedrīkst izmantot; neoriģinālu rezerves daļu un piederumu izmantošanas gadījumā mašīnas drošības līmenis samazinās un Ražotājs tiek atbrīvots no jebkāda veida pienākumiem vai atbildības.

• Iesakām vienu reizi gadā nogādāt mašīnu autorizētajā servisa centrā, lai veiktu tehnisko apkopi, remontu un drošības ierīču pārbaudi.

13. GARANTIJAS SEGUMS

Garantijas noteikumi attiecas tikai uz patērētājiem, proti uz neprofesionāliem lietotājiem. Garantija attiecas uz visiem materiāla kvalitātes un ražošanas defektiem, kurus garantijas darbības laikā ir apliecinājis izplatītājs vai specializētais servisa centrs. Garantijas piemērošana tiek ierobežota ar remontu vai detaļas nomaiņu, kura ir atzīta par defektīvu. Garantijas piemērošanas priekšnosacījums ir mašīnas pareiza tehniskā apkope. Lietotājam ir uzmanīgi jāievēro visi norādījumi, kas izklāstīti pievienotajā dokumentācijā. Garantija neattiecas uz bojājumiem, kas radušies šādu iemeslu dēļ:

• Lietotājs nav iepazinies ar pievienoto dokumentāciju (ekspluatācijas rokasgrāmatu).

• Profesionāla izmantošana.

• Neuzmanība, nolaidība.

• Ārējais iemesls (zibens trieciens, trieciens, nepiederošu priekšmetu esamība mašīnas iekšpusē) vai negadījums.

• Nepareizs vai ražotāja neatļautais lietošanas veids vai montāža.

• Nepareizi veikta tehniskā apkope.

• Neoriģinālu rezerves daļu (pielāgotu daļu) izmantošana.

• Ar mašīnu nepiegādātu vai ražotāja apstiprinātu piederumu lietošana. Turklāt garantija nesedz:

• Plānotās/ārkārtas tehniskās apkopes operācijas (tādas, kuras ir aprakstītas ekspluatācijas rokasgrāmatā).

• Tādu patērējamo materiālu kā griezējierīču, riteņu, lukturu, drošības bultskrūvju un vadu normālu nodilumu.

• Mašīnas estētiskā stāvokļa pasliktināšanu izmantošanas dēļ.

• Griezējierīču balstus

• Papildu izmaksas, kas saistītas ar garantijas īstenošanu, tādas kā nokļūšana līdz lietotājam, mašīnas transportēšana līdz izplatītājam, maiņas aprīkojuma noma vai ārējā uzņēmuma piesaistīšana tehniskās apkopes darbu veikšanai. Lietotāja tiesības aizsargā attiecīgajā valstī spēkā esošie likumi. Šī garantija nekādā veidā neierobežo nacionālajā likumdošanā noteiktās pircēja tiesības.LV - 32

14. TEHNISKĀS APKOPES TABULA

Blakus esošajos lodziņos varat atzīmēt darbības datumu vai stundu skaitu, kurā tika veikta iejaukšanās. Operācija Periodiskums (stundas) Paveikts (datums vai stundas) Piezīmes Visu stiprinājumu pārbaude Pirms katras lietošanas reizes Riteņu spiediena pārbaude Pirms katras lietošanas reizes par. 7.1.3 Drošības pārbaude / Vadības ierīču pārbaude Pirms katras lietošanas reizes par. 7.2 Transmisijas atbrīvošanas sviras pārbaude Pirms katras lietošanas reizes par. 6.3 Montāža/Aizsargu pārbaude pie izvades Pirms katras lietošanas reizes par. 5.5 Akumulatora uzlādēšana Pirms katras lietošanas reizes Pēc katras lietošanas reizes Pirms nodošanas uzglabāšanai par. 8.2 Vispārēja tīrīšana un pārbaude Pēc katras lietošanas reizes par. 8.4 Mašīnas bojājumu pārbaude. Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru. Pēc katras lietošanas reizes Griezējierīču stiprinājuma un asinājuma pārbaude 25 * Griezējierīču maiņa 100 * Vispārīga eļļošana 25 par. 8.5 **

• Operācija, kas jāuztic vietējam izplatītājam vai specializētajam servisa centram. ** Turklāt, visu šarnīrsavienojumu vispārēja ieeļļošana jāveic katru reizi pirms mašīnas ilgstošas dīkstāves.

15. TRAUCĒJUMMEKLĒŠANA

Traucējums Cēlonis Līdzeklis

iedarbināt. Akumulators izlādējies. Uzlādējiet akumulatoru (8.2.2. sad.).

2. Nevienmērīga pļaušana Pļaušanas ierīču asums

tiek samazināts. Sazināties ar servisa centru pilnvarotu. Kustības ātrums ir pārāk liels attiecībā pret pļaujamas zāles augstumu. Griezējierīces bloks ir pilns ar zāli. Samaziniet braukšanas ātrumu un/vai palielinātu pļaušanas augstumu. Uzgaidiet, līdz zāle ir sausa. Iztīriet pļaušanas ierīces komplektu.LV - 33 Traucējums Cēlonis Līdzeklis

3. Anomālas vibrācijas

lietošanas laikā. Pļaušanas ierīces nav līdzsvarotas. Pļaušanas ierīces vaļīgas. Vaļīgas daļas. Iespējami bojājumi Sazināties ar servisa centru kas pilnvarots veikt pārbaudes, nomaiņu vai remontu.

darba apstākļi. Samaziniet braukšanas ātrumu. Palieliniet pļaušanas augstumu.

2. Pārāk liels slīpums. Samaziniet braukšanas ātrumu un pārbaudiet

pamatnes, uz kuras darbojaties, slīpumu.

5. Ikona 13.N att. mirgo.

Visas pārējās norādes pogu panelī (ikonas/ LED gaismas) turpina darboties un ir redzamas. Iepriekšējs brīdinājums par akumulatora, vilces motora un/vai griezējierīču motoru pārkaršanu, sekojošu iemeslu dēļ:

1. Smagi darba apstākļi. Samaziniet braukšanas ātrumu.

Palieliniet pļaušanas augstumu.

6. Ikonas 13.E att. un 13.N att.

paliek ieslēgtas un mirgo akumulatora LED gaismas 2 un 4. Pogu panelis “I” un “II” tips Pogu panelis “III” tips Akumulatora pārkaršana/ pārāk zema temperatūra sekojošu iemeslu dēļ: Izslēdziet mašīnu, pagaidiet vismaz 5 minūtes un pēc tam ieslēdziet to no jauna.

1. Smagi darba apstākļi. Samaziniet braukšanas ātrumu.

Palieliniet pļaušanas augstumu.

vides apstākļi. Strādājiet vidē ar temperatūru, kas ir piemērota mašīnas darba apstākļiem.

1. Smagi darba apstākļi. Samaziniet braukšanas ātrumu.

Palieliniet pļaušanas augstumu.

traucē griezējierīcēm griezties. Noņemiet aizsērējumus.

3. Griezējierīču bloks

ir pilns ar zāli. Iztīriet griezējierīču bloku.LV - 34 Traucējums Cēlonis Līdzeklis

8. Ikonas 13.E att. un 13.N att.

paliek ieslēgtas un mirgo akumulatora LED gaismas 1 un 3. Pogu panelis “I” un “II” tips Pogu panelis “III” tips Griezējierīču motoru pārkaršana sekojošu iemeslu dēļ: Izslēdziet mašīnu, pagaidiet vismaz 5 minūtes un pēc tam ieslēdziet to no jauna. Smagi darba apstākļi. Samaziniet braukšanas ātrumu. Palieliniet pļaušanas augstumu.

9. Ikona 13.E att. paliek ieslēgta

un mirgo akumulatora LED gaismas 1, 3 un 5. Pogu panelis “I” un “II” tips Pogu panelis “III” tips Griezējierīču motoru apstāšanās sekojošu iemeslu dēļ:

1. Smagi darba apstākļi. Samaziniet braukšanas ātrumu.

Palieliniet pļaušanas augstumu.

traucē griezējierīcēm griezties. Noņemiet aizsērējumus.

3. Griezējierīču bloks

ir pilns ar zāli. Iztīriet griezējierīču bloku.

10. Ikonas 13.E att. un 13.N

att. paliek ieslēgtas un mirgo akumulatora LED gaismas 1, 2 un 4. Pogu panelis “I” un “II” tips Pogu panelis “III” tips Vilces motora pārkaršana sekojošu iemeslu dēļ: Izslēdziet mašīnu un pagaidiet vismaz 5 minūtes pirms atkārtotas iedarbināšanas procedūras.

darbojas ar pārāk lielu slodzi. Samaziniet braukšanas ātrumu.

2. Pārāk liels slīpums. Samaziniet ātrumu un pārbaudiet nogāzes,

uz kuras darbojaties, slīpumu.

daudzums uz riteņiem. Pārbaudiet, vai riteņi nav iestrēguši un nepieciešamības gadījumā iztīriet tos.

11. Ikonas 13.E att. un 13.O

att. paliek ieslēgtas, mirgo akumulatora LED gaismas 1, 2, 4 un 5. Pogu panelis “I” un “II” tips Pogu panelis “III” tips Mašīna tiek iedarbināta, neatlaižot vilces pedāli (neatrodoties neitrālā stāvoklī). Izslēdziet mašīnu un atkārtojiet iedarbināšanas procedūru tikai pēc pārliecināšanās, ka vilces pedālis atrodas neitrālā stāvoklī (pedālis ir atlaists).LV - 35 PIEZĪME Mašīnām, kas aprīkotas ar "III" tipa spiedpogu paneli, kopā ar LED kļūdu kombināciju akumulatora uzlādes procentuālā ciparu laukā tiek parādīts skaitlisks kļūdas kods (att. 13.Y). Ja nepieciešams, paziņojiet kļūdas skaitlisko kodu pilnvarotajam servisa centram. PIEZĪME Tādu traucējumu gadījumā, kas tabulā nav norādīti, nekavējoties sazinieties ar pilnvaroto servisa centru. Traucējums Cēlonis Līdzeklis

12. Ikonas 13.E att. un 13.O

att. paliek ieslēgtas, mirgo akumulatora LED gaismas 1, 2, 3 un 5. Pogu panelis “I” un “II” tips Pogu panelis “III” tips Transmisijas ieslēgšanas/izslēgšanas svira atrodas izslēgtā transmisijas stāvoklī. Pārbaudiet transmisijas ieslēgšanas/izslēgšanas sviras stāvokli un, ja nepieciešams, novietojiet to atpakaļ ieslēgtas transmisijas stāvoklī. Ja problēma vēl aizvien pastāv, sazinieties ar servisa centru.

gaismas 13.F att. ieslēdzas un izslēdzas viena pēc otras no kreisās puses uz labo pusi un otrādi. Saziņas kļūda starp borta elektroniskajiem moduļiem. Izslēdziet mašīnu un atkārtojiet iedarbināšanas procedūru. Ja problēma vēl aizvien pastāv, sazinieties ar servisa centru.LV - 36

Sīki sasmalcina nopļauto zāli un atstāj to uz zāliena (att. 44.A1; att. 44.A2).

16.2 AKUMULATORA LĀDĒTĀJS

(ĀTRA UZLĀDE) Akumulatora lādētājs, kas ļauj samazināt akumulatora uzlādes laiku. Šai mašīnai apstiprināto akumulatoru lādētāju saraksts ir atrodams "Tehnisko datu" tabulā. Ļauj uzturēt akumulatoru labā stāvoklī dīkstāves laikā, nodrošinot optimālu uzlādes līmeni un ilgāku kalpošanas laiku (att. 44.B).

Aizsargā mašīnu no putekļiem, kamēr tā netiek izmantota (att. 44.D).

16.5 AIZMUGURĒJĀS IZMEŠANAS

AIZSARGA KOMPLEKTS Jāizmanto savākšanas maisu vietā, ja zāle nav novākta (att. 44.E) (tikai modeļos ar aizmugurējo savākšanu).

16.6 SNIEGA ĶĒDES 18’’

Uzlabots aizmugures riteņu piestiprinājums sniega segumiem un ļauj izmantot sniega aizsargus (att. 44.F).

16.7 DUBĻU/SNIEGA RITEŅI 18"

Uzlabo sniega un dubļu vilces efektivitāti (att. 44.G).

Instrumentu vai garu priekšmetu pārvadāšanai pieļaujamās slodzes robežās (att. 44.I).

Lai izplatītu sāli vai mēslojumu (att. 44.J).

16.10 LAPU UN ZĀLES SAVĀCĒJS

Lapu un zāles savākšanai uz apaugušām virsmām (att. 44.E).
