BRUKSANVISNING Tornado 398e STIGA

ADVARSEL: les denne bruksanvisningen nøye før du bruker maskinen.

NORSK - Oversettelse av den originale bruksanvisningen ...... NO

[11] Frekvensbånd, som radioudstyret fungerer på

[44.A1, 42.A2] Sæt til "Multiclip"

[44.B] Batterioplader

[44.C]Sættilbugsering

[44.D] Presenning

[44.E] Sæt til beskyttelse på bagudkast (bare for MP serie modeller)

[44.F] Snekæder

[44.G] Mudder- og snehjul

[44.H]Anhænger

[44.1]Fordeler

[43.C] Fabrikantens navn og adresse

[9] Trekkmotorens effekt

[10] Knivmotorens effekt

[11] Driftsfrekvensbånd for radioutstyret

[12] Maksimal radiofrekvenseffekt som overføres i frekvensbåndene som radioutstyret benytter.

[13] Fordekk

[14] Bakdekk

[15] Lufttrykk foran

[16] Lufttrykk bak

[17] Vekt (*)

[26] Lengde med oppsamler (lengde uten oppsamler)

[27]Bredde

[28] Bredde med deflektor for sideutkast (Bredde uten deflektor for sideutkast)

[29] Høyde

[30] Artikkelnummer for klippeinnretning

[31] Lydtrykknivå

[32] Måleusikkerhet

[33] Målt lydeffektnivå

[34] Garantert lydeffektnivå

[35] Vibrasjonsnivå ved førerplassen

[36] Vibrasjonsnivå ved rattet

[44] Tilleggsutstyr på forespørsel

[44.C] Sett med tilhengerfeste

[44.D] Presenning

[44.E] Sett med vern for utkast bak (MP-series)

[44.F] Snøkjettinger

[44.G] Gjørme-/snøhjul

[44.H]Tilhenger

[44.1]Spreder

[44.J] Blad- og gressoppsamler

[44.K]Snøplog

[43] Ekstra uttak for usb tilbehør

[43.A] Ladespenning og strøm (Utgang USB)

[43.B] type

[43.C] Produsentens navn og adresse

* For spesifikk informasjon, se referansen på maskinens identifikasjonsetikett.

[1] PL - DANE TECHNICZNE

[32] Tvivel med mått

[36] Vibrationsnivå på ratten

[44] Fillvalstillbehör

Læs alle maskinens medfølgende sikkerhedsadvarsler, anvisninger, illustrationer og specifikationer.

Opbevar alle advarsler og anvisningerne til senere brug.

I pakningen finder man også alle komponenter til montering, som er angivet i den følgende tabel:

Åbn ikke USB-stikkets hætte i regnfulde eller støvede områder.

Ikon for operatør om bord

Ikon for operatør om bord

Ikon for operatør om bord

- før ethvert retningsskift og i skarpe sving;

Når genopladningen er fuldført, reducerer systemet strømtilførslen, så batteriets ladestatus holdes på det optimale niveau.

ADVARSEL

- Når maskinen flyttes, skal man:

- Anvendelse til professionelle formål.

- Understøttelser til klippeanordninger

3.1 Opplæring 5
3.2 Innledende oppgaver....5
3.3 Under bruk.... 5
3.4 Vedlikehold, lagring 6
3.5 Miljøvern....7

4.1 Beskrivelse av maskinen og beregnet bruk....7
4.2 Sikkerhetssymboler 8
4.3 Typeskilt 9
4.4 Hovedkomponenter....9

1. MONTERING 9

5.1 Deler til monteringen 10
5.2 Montering av rattet....10
5.3 Montering av setet....10
5.4 Montering av fremre støtfanger...... 10
5.5 Montering av deflektor for sideutkast (kun for modeller med sideutkast) ..... 10
5.6 Montering av sideforsterkningene til enhet med klippeinnretninger (kun for modeller med sideutkast, utstyrsavhengig)....11
5.7 Montering og fullføring av bakplate (kun for modeller med oppsamling bak) .... 11
5.8 Montering av oppsamler (kun for modeller med oppsamling bak) (kun for modeller type "III").... 11

6.1 Nøkkelbryter 12
6.2 Kjørepedal....12
6.3 Spak for innkobling / utkobling av transmisjonen....12
6.4 Regulering av klippehøyde 12
6.5 Nødknapp.... 13
6.6 Ekstra uttak for USB-tilbehør 13
6.7 Lydvarsler....13
6.8 Vippespak for oppsamler (utstyrsavhengig, kun for modeller med oppsamling bak)....13
6.9 Knappanel....14
6.10 Bluetooth-funksjon (utstyrsavhengig) 19

1. BRUK AV MASKINEN 20

7.1 Innledende oppgaver....20
7.2 Sikkerhetskontroller 20
7.3 Bruk i skråninger.... 22
7.4 Oppstart 22
7.5 Arbeid....22
7.6 Stopp....24
7.7 Etter bruk....24

8.1 Generelt 24
8.2 Batteri....25
8.3 Antiskalperingshjul 27
8.4 Rengjøring....27
8.5 Smøring....28
8.6 Festeskruer og -mutrer 28

9.1 Sikkerhetsforskrifter....28
9.2 Enhet med klippeinnretninger/ klippeinnretninger......28
9.3 Utskifting av for-/bakhjulene 29
9.4 Utskifting av LED-pærer 30

1. OPPBEVARING....30

2. FLYTTING OG TRANSPORT 30

3. SERVICE OG REPARASJONER....31
4. HVA SOM DEKKES AV GARANTIEN......31
5. VEDLIKEHOLDSTABELL 32
6. FEILS∅KING....32
7. TILBEH∅R 36

16.1 Mulching-sett....36
16.2 Batterilader (hurtiglading)....36
16.3 SETT MED TILHENGERFESTE......36
16.4 Presenning 36
16.5 Sett med vern for bakutkast 36
16.6 Snøkjettinger 18" 36
16.7 Gjørme-/snøhjul 18" 36
16.8 Tilhenger 36
16.9 Spreder 36
16.10 Samler av blad og gress 36
16.11 Snøplog 36

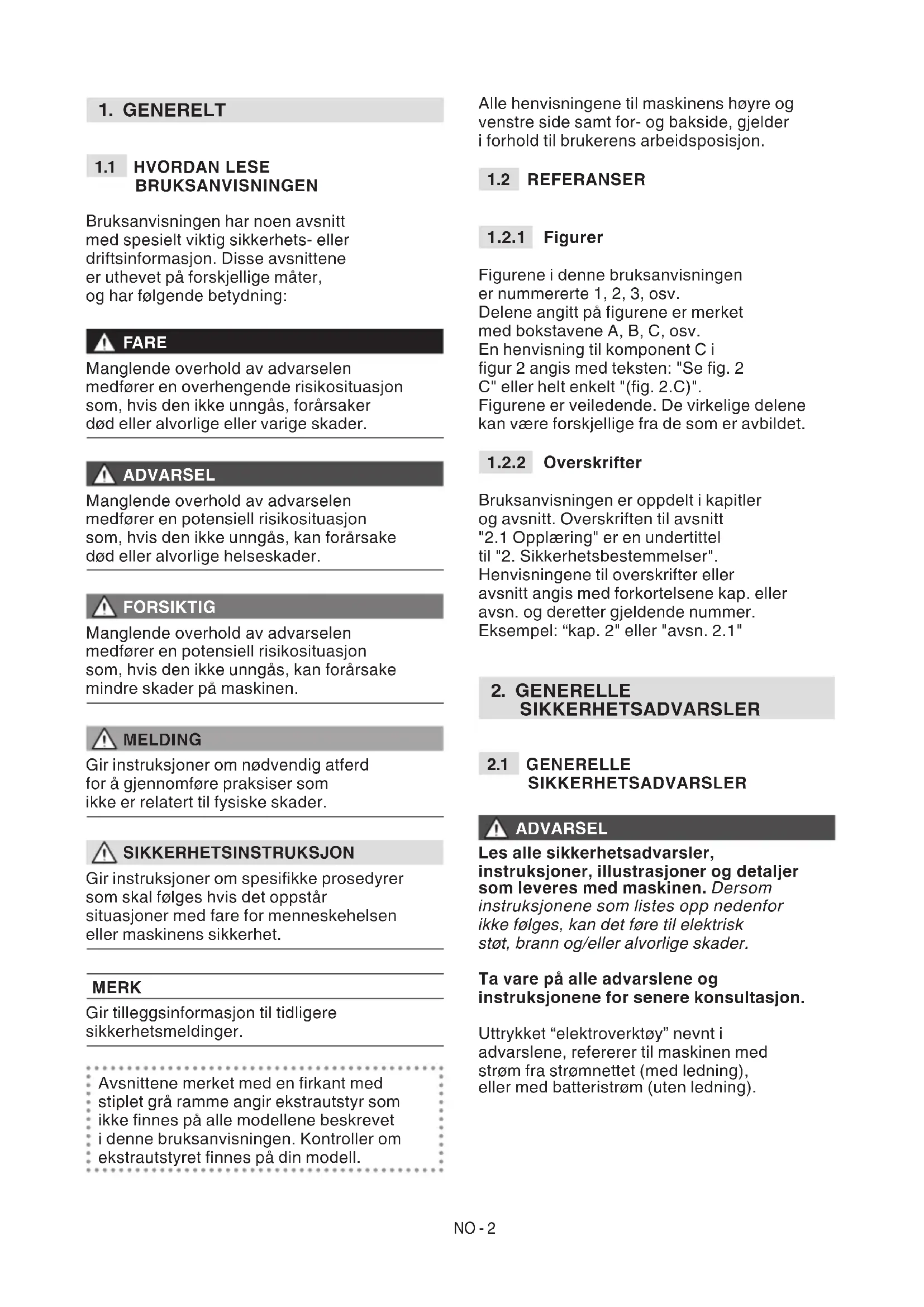

1. GENERELT

1.1 HVORDAN LESE BRUKSANVISNINGEN

Bruksanvisningen har noen avsnitt med spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning:

FARE

Manglende overhold av advarselen medfører en overhengende risikosituasjon som, hvis den ikke unngås, forårsaker død eller alvorlige eller varige skader.

ADVARSEL

Manglende overhold av adverselen medfører en potensiell risikosituasjon som, hvis den ikke unngås, kan forårsake død eller alvorlige helseskader.

FORSIKTIG

Manglende overhold av adverselen medfører en potensiell risikosituasjon som, hvis den ikke unngås, kan forårsake mindre skader på maskinen.

MELDING

Gir instruksjoner om nødvendig atferd for å gjennomføre praksiser som ikke er relatert til fysiske skader.

SIKKERHETSINSTRUKSJON

Gir instruksjoner om spesifikke prosedyrer som skal følges hvis det oppstår situasjoner med fare for menneskehelsen eller maskinens sikkerhet.

MERK

Gir tilleggsinformasjon til tidligere sikkerhetsmeldinger.

Avsnittene merket med en firkant med stiplet grå ramme angir ekstrautstyr som ikke finnes på alle modellene beskrevet i denne bruksanvisningen. Kontroller om ekstrautstyret finnes på din modell.

Alle henvisningene til maskinens høyre og venstre side samt for- og bakside, gjelder i forhold til brukerens arbeidsposisjon.

1.2 REFERANSER

1.2.1 Figurer

Figurene i denne bruksanvisningen er nummererte 1, 2, 3, osv. Delene angitt på figurene er merket med bokstavene A, B, C, osv. En henvisning til komponent C i figur 2 angis med teksten: "Se fig. 2 C" eller helt enkelt "(fig. 2.C)". Figurene er veiledende. De virkelige delene kan være forskjellige fra de som er avbildet.

1.2.2 Overskrifter

Bruksanvisningen er oppdelt i kapitler og avsnitt. Overskriften til avsnitt "2.1 Opplæring" er en undertittel til "2. Sikkerhetsbestemmelser". Henvisningene til overskrifter eller avsnitt angis med forkortelsene kap. eller avsn. og deretter gjeldende nummer. Eksempel: "kap. 2" eller "avsn. 2.1"

2. GENERELLE SIKKERHETSADVARSLER

2.1 GENERELLE SIKKERHETSADVARSLER

ADVARSEL

Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og detaljer som leveres med maskinen. Dersom instruksjonene som listes opp nedenfor ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

Ta vare på alle advarslene og instruksjonene for senere konsultasjon.

Uttrykket "elektroverktøy" nevnt i advarslene, refererer til maskinen med strøm fra strømnettet (med ledning), eller med batteristrøm (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsplassen ren og godt belyst. På uryddige eller mørke arbeidsplasser oppstår det lettere ulykker.
b) Ikke bruk elektroverktøyet i eksplosive omgivelser, for eksempel hvis det finnes brennbare væsker, gass eller støv. Elektroverktøy utvikler gnister som kan antenne støv eller damp.
c) Hold barn og tilstedeværende på avstand når elektroverktøyet brukes. Er du distrahert kan du lett miste kontrollen.

2) Elsikkerhet

a) Støpselet til batteriladerkabelen må være kompatibelt med stikkontakten. Du må aldri endre på støpselet. Ikke bruk adaptere sammen med batteriladerkabelen med jording. Støpsler som ikke er endret, og som er egnet for stikkontakten, reduserer faren for elektrisk støt.
b) Støpselet til elektroverktøyet må være kompatibelt med stikkontakten. Du må aldri endre på støpselet. Bruk ikke adaptere med elektroverktøy med jording. Støpsler som ikke er endret, og som er egnet for stikkontakten, reduserer faren for elektrisk støt.
c) Unngå at kroppen kommer i kontakt med jording via rør, radiatorer, komfyrer, kjøleskap. Faren for elektrisk støt øker dersom kroppen kommer i kontakt med masse eller jord.
d) Ikke utsett elektroverktøy for regn eller våte omgivelser. Vann som trenger inn i et elektroverktøy øker risikoen for elektrisk støt.
e) Trekk aldri i batteriladerkabelen for å trekke ut støpselet. Hold batteriladerkabelen på sikker avstand fra varme, olje, løsemiddel, spisse gjenstander, skarpe kanter eller deler i bevegelse. En skadet eller viklet kabel øker faren for elektrisk støt.
f) Ikke bruk kabelen feil. Ikke bruk kabelen for å transportere, trekke eller koble verktøyet fra stikkontakten. Hold kabelen unna varme, olje, skarpe kanter og deler i bevegelse. En skadet eller viklet kabel øker faren for elektrisk støt.
g) Ved bruk av elektroverktøyet utendørs, må det brukes en skjøtekabel egnet for utendørs bruk. Bruk av en skjøtekabel egnet for utendørs bruk reduserer faren for elektriske støt.

h) Dersom det er umulig å unngå fuktige omgivelser, må det brukes en stikkontakt beskyttet av en jordfeilbryter (RCD-Residual Current Device). Bruk av en RCD reduserer faren for elektriske støt.
i) Koble batteriladeren kun til stikkontakter med spenning og nettfrekvens som angitt på skiltet.

FARE

Fuktighet og strøm er ikke kompatible:

• Händteringen og tilkoblingen av strømkabler må kun utføres når delene er tørre.
• En stikkontakt eller kabel må aldri koomme i kontakt med et vått område (vannpytt eller fuktig jord).
• Dersom det er nødvendig, bruk skjøteledninger med helt vanntette og godkjente kontakter, som finnes i handelen.
• Levering av en kontakt for lading, koblet til strømnettet må være utført av en godkjent elektriker og tilstrekkelig beskyttet av en jordfeilbryter (RCD-Residual Current Device) med en strøm for utkopling i overensstemmelse med gjeldende forskrifter.
• En feil tikobling kan føre til kortslutning, alvorlige personskader, og død.

- For å unngå brudd i strømforsyningen under ladingen:

• Kontroller at den maksimale kapasiteten til det elektriske anlegget er egnet.
• Koble til en strømkontakt med tilstrekkelig ampereverdi.
• Unngå samtidig bruk av andre elektriske apparater med høyt strømforbruk.

3) Personlig sikkerhet

a) Vær alltid oppmerksom, kontroller det du holder på med, og bruk sunn fornuft når du bruker et elektroverktøy. Ikke bruk elektroverktøyet når du er trøtt eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet mens du bruker elektroverktøyet kan forårsake alvorlige personskader.

b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruken av personlig verneutstyr som støvmasker, vernesko, hjelm eller hørselvern reduserer personskader.

c) Unngå utilsiktet oppstart. Pass på at bryteren står i "OFF" før du setter inn støpslet, griper tak i eller transporterer elektroverktøyet. Å flytte et elektroverktøy mens du holder fingeren på bryteren, eller kobler det til stikkontakten med bryteren i posisjon "ON", kan lett føre til ulykker.

e) Ikke len deg over. Ha alltid god balanse og likevekt. På denne måten kontrollerer du elektroverktøyet bedre i uventede situasjoner.

f) Kle deg riktig. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler i bevegelse. Løse klær, smykker eller langt hår kan henge seg opp i delene i bevegelse.

g) Hvis det finnes anordninger som skal kobles til støvavsug- og oppsamlingssystemer, må du forsikre deg om at disse tilkobles riktig. Bruken av disse anordningene kan redusere risikoene knyttet til støv.

h) Selv om du venner deg til å bruke maskinen, må du alltid være konsentrert og respektere elektroverktøyets sikkerhetsprinsipp. En uaktsom handling kan forårsake alvorlig skade i en brøkdel av et sekund.

4) Bruk og ivaretagelse av elektroverktøyet

a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er egnet til arbeidet. Et egnet elektroverktøy vil utføre arbeidet bedre og tryggere, og ved den hastigheten verktøyet er utviklet for.

b) Ikke bruk elektroverktøyet dersom det ikke kan startes eller stoppes med bryteren. Et elektroverktøy som ikke kan startes med bryteren er farlig og må repareres.

c) Ikke bruk maskinen dersom den ikke kan startes eller stoppes på vanlig måte med tenningsnøkkelen. En maskin som ikke kan startes med tenningsnøkkelen er farlig og må repareres ved et godkjent servicesenter.

d) Ta ut tenningsnøkkelen før det utføres regulering, bytte av redskap eller før elektroverktøyet settes bort. Disse forebyggende

sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktøyet.

e) Elektroverktøy som ikke er i bruk må oppbevares utenfor barns rekkevidde, og personer uten kjennskap til verktøyet og disse instruksjonene må ikke kunne bruke elektroverktøyet.

Elektroverktøy er farlige hvis de brukes av personer uten opplæring.

f) Vær nøye med vedlikeholdet av elektroverktøyene og redskapene. Kontroller at de bevegelige delene er innstilte og beveger seg fritt, at ingen deler er ødelagte, og andre tilstander som påvirker maskinens funksjon. Ved skader må elektroverktøyet repareres før bruk. Mange ulykker skyldes dårlig vedlikehold.

g) Påse at klippedelene alltid er spisse og rene. Riktig vedlikehold av klippedelene, med skarpe kniver, gjør dem mindre utsatte for å henge seg opp og lettere å kontrollere.

h) Bruk elektroverktøyet og redskapene i henhold til instruksjonen, ta hensyn til arbeidsforholdene og type arbeid som skal utføres. Bruken av elektroverktøyet til annet enn tiltenkt arbeid kan føre til farlige situasjoner.

i) Hold alle håndtak og overflater tørre og frie for spor av olje og fettstoffer. Glatte håndtak og gripeflater gjør det umulig å håndtere og kontrollere verktøyet på en sikker måte i uventede situasjoner.

5) Bruk og forholdsregler for batteridrevne verktøy

a) Bruk kun batteriladere anbefalt av produsenten for å lade batteriene. Hvis en batterilader brukes med en feil type batteripakke, kan det føre til brannfare, elektrisk støt, overoppheting eller lekkasje av korroderende væske fra batteriet.

b) Bruk kun spesifikke batterier beregnet for verktøyet. Bruken av alle andre batterigrupper kan føre til fare for skade og brann.

c) Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som stifter, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan utløse en kortslutning i kontaktene. Kortslutning mellom batterikontaktene kan føre til antennelse eller brann.

d) Dersom batteriet er i dårlig stand, kan det oppstå væskelekkasje.

Unngå kontakt med væsken. Ved kontakt, skyll med vann. Hvis væsken kommer i kontakt med øynene, kontakt lege. Væsken fra batteriet kan forårsake irritasjon eller forbrenningsskade.

e) Bruk ikke et batteri eller et verktøy som er skadet eller modifisert. Skadde eller modifiserte batterier kan opptre uforutsigbart, noe som kan føre til brann, eksplosjon og fare for skader.

f) Ikke utsett batteripakken eller verktøyet for veldig høy temperatur. Dersom de utsettes for temperaturer over enn 70°C, kan det føre til eksplosjon.

g) Følg instruksjonene for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet angitt i instruksjonene. En feil lading eller lading utenfor det oppgitte temperaturområdet, kan skade batteriet og øke brannfaren.

h) Ikke lad opp batteripakken på plasser hvor det finnes damp, lett antennelige væsker eller i omgivelser med høy fuktighet. Dersom det er umulig å unngå fuktige omgivelser, må du bruke en stikkontakt beskyttet med en jordfeilbryter (RCD-Residual Current Device), for å redusere faren for elektrisk støt.

i) Ikke oppbevar batteriladerkabelen tilgjengelig for barn.

6) Service

a) Sørg for at elektroverktøyet repareres av kvalifisert personale som kun bruker originale reservedeler.
Dette hjelper til med å opprettholde elektroverktøyets sikkerhet.
b) Ikke reparer batteriet. Reparasjoner må utføres av produsenten eller et spesialisert servicesenter.

3. SIKKERHETSINSTRUKSSJONER FOR TRAKTORKLIPPEREN

3.1 OPPLÆRING

• Bli kjent med kontrollene og en riktig bruk av maskinen. Lær å stoppe maskinen raskt.
• La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Kommunale bestemmelser kan fastsette en tillatt minstealder for bruk.

• Ikke transporter barn eller andre passasjerer.

• Husk at brukeren er ansvarlig for ulykker og uforutsette hendelser som påføres tredjepersoner eller deres eiendom. Brukeren er ansvarlig for vurderingen av potensielle farer på underlaget hvor arbeidet skal utføres, og må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.

• Bruksanvisningen er en del av maskinen og må følge med maskinen ved midlertidig eller definitiv overdragelse av maskinen.

3.2 INNLEDENDE OPPGAVER

Personlig verneutstyr (PVU)

• Bruk egnede klær, kraftige arbeidssko med antisklisåle, og lange benklær. Bruk aldri maskinen barføtt eller med åpne sandaler. Bruk hørselsvern.
• Bruk av hørselsvern kan redusere evne til å høre eventuelle advarsler (rop eller alarmer). Vær svært oppmerksom på det som skjer rundt arbeidsområdet.
• Ikke bruk skjerf, frakk, halskjeder, armbånd, vide klær eller klær med stropper, slips, eller annet hengende eller omfangsrikt tilbehør som kan sette seg fast i maskinen, gjenstander eller materialer på arbeidsstedet.
• Sett opp langt här.

Undersøk hele arbeidsområdet grundig, og fjern alt som kan slynges vekk av maskinen eller skade klippeinnretningen/roterende deler (steiner, greiner, ståltråd, bein, osv.).

3.3 UNDER BRUK

Arbeidsområde

• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektriske kontakter eller mekaniske gnisninger kan generere gnister som kan antenne støv eller damper.
• Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold.
• Hold personer, spesielt barn, og dyr unna arbeidsområdet. Barn må holdes under oppsyn av en voksen.
• Unngå bruk på vått gress, när det regner og när det er fare for dårlig vær, spesielt lyn og torden.

• Vær spesielt oppmerksom på ujevnheter i terrenget (humper, søkk), skråninger, skjulte farer og eventuelle hinder som kan begrense sikten.

• Vær meget forsiktig i nærheten av grøfter, skrenter eller volder. Maskinen kan velte hvis ett av hjulene kommer over kanten, eller hvis kanten gir etter.

• Vær oppmerksom i skråninger for å unngå velt eller tap av kontrollen over maskinen. De viktigste grunnene til tap av kontrollen er:
• Manglende feste for hjulene.
• For høy hastighet.
• Brå retningsendring.
• Utilstrekkelig bremsing.
• Maskinen passer ikke til oppgaven.
• Manglende kjennskap til virkningene fra underlagets forhold.
• Bruk av maskinen som slepebil.
• Vær oppmerksom på trafikken när maskinen brukes i nærheten av vei.

MELDING

Maskinene beskrevet i denne bruksanvisningen er ikke utviklet for bruk som slepebil.

Adferd

• Ikke la deg distrahere, og konsentrer deg om kjøringen og arbeidet.
• Vær forsiktig når du rygger eller beveger deg bakover. Se deg bak før og mens du rygger, for å forsikre deg om at det ikke finnes hindringer.
• Vær forsiktig ved bruk av redskap som kan endre maskinens stabilitet, spesielt i skråninger.
• Hold alltid hender og føtter unna klippeinnretningen, både under start og bruk av maskinen.
• Hold hender og føtter langt unna setestøtten. Fare for klemming.

ADVARSEL

Klippeinnretningen fortsetter å rotere i et par sekunder selv etter at den frakoblet, eller etter at motoren er slått av.

ADVARSEL

Vær oppmerksom på enheter med klippeinnretninger med mer enn én klippeinnretning, fordi en klippeinnretning i rotasjon kan føre til rotasjon av andre innretninger.

SIKKERHETSINSTRUKSJON

Ved skader eller ulykker under arbeidet skal motoren slås av øyeblikkelig og maskinen

fjernes fra stedet for å unngå flere skader; Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og henvende deg til legevakten for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr.

Bruksbegrensninger

• Maskinen må aldri brukes hvis vernene (oppsamleren, vernet for sideutkast eller vernet for bakutkast) er ødelagte, mangler eller ikke er riktig plassert
• Ikke bruk maskinen hvis ikke tilbehør/redskaper er montert i de angitte punktene.
• Sikkerhetssystemene/mikrobryterne må ikke deaktiveres eller tukles med.
• Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en uegnet maskin til å utføre tungt arbeid. Bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.
• Denne maskinen er ikke typegodkjent for kjøring på vei. Den må kun brukes på private områder uten trafikk (i henhold til veitrafikkloven).

Et jevnt vedlikehold og en riktig lagring opprettholder maskinens sikkerhet og ytelsesnivå.

Vedlikehold

• Maskinen må aldri brukes med slitte eller ødelagte deler. ∅delagte eller slitte deler skal byttes ut og aldri repareres.
• Under justeringer av maskinen må du passe på og unngå å klemme fingrene mellom klippeinnretningen i bevegelse og maskinens faste deler.
• Sørg for at maskinen repareres av kvalifisert personale som kun bruker originale reservedeler. Dette hjelper til med å opprettholde maskinens sikkerhet.
• Ikke reparer batteriet. Reparasjoner må utføres av produsenten eller et spesialisert servicesenter.

SIKKERHETSINSTRUKSJON

Støy- og vibrasjonsnivået oppgitt i bruksanvisningen er maskinens maks verdier. Bruk av en dårlig innstilt klippeinnretning, for høy hastighet og manglende vedlikehold, påvirker støyutslipp og vibrasjoner betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vibrasjonsbelastninger. Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet.

Oppbevaring

For å redusere brannfaren må ikke beholdere med avfall oppbevares innendørs.

3.5 MILJ∅VERN

Miljøvern må være et relevant og prioritert aspekt ved bruk av maskinen, til fordel for sivil sameksistens og miljøet vi lever i.

• Følg nøye de kommunale bestemmelsene for kasting av emballasje, forringede deler eller deler som er sterkt forurensende; Dette avfallet må ikke kastes med husholdningsavfallet, men kildesorteres og leveres til miljøstasjoner som sørger for resirkulering av materialene.
• Følg nøye de kommunale bestemmelsene for avfallsbehandling.
• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til en innsamlingsstasjon i henhold til gjeldende kommunale bestemmelser.

Ikke kast elektroverktøy i husholdningsavfallet. I henhold til direktiv 2012/19/EU om elektrisk og elektronisk avfall, og gjeldende nasjonale lover, skal brukte elektriske apparater leveres inn til mottak for et øko-kompatibelt gjenbruk. Hvis elektrisk utstyr kastes på søppelfyllingen eller graves ned i jorden, kan de giftige stoffene nå grunnvannet og komme inn i næringskjeden og være til skade både for helsen og velferden. Kontakt renholdsverket eller forhandleren for ytterligere opplysninger om avhending av produktet.

Ved endt levetid må batteriene avhendes i henhold til gjeldende miljøbestemmelser. Batteriet inneholder materialer som er farlige for personer og miljø. Batteriet må fjernes og avhendes separat ved et mottak for batterier med litiumioner.

Kildesortering av brukte produkter og emballasje tillater resirkulering og gjenbruk av materialene. Gjenbruk av resirkulerte materialer hindrer miljøforurensning og reduserer behovet for råvarer.

Brukeren kan føre maskinen og bruke hovedkontrollene mens han/hun hele tiden sitter i setet.

4.1.1 Tilsiktet bruk

Maskinen er designet og fremstillet for gressklipping.

Modellene:

• MP 84 Li 48 Series V1/V2 og MP 98 Li 48 Series V3 kan:
1. klippe gresset og samle det i oppsamleren,
2. klippe gresset og kaste det fra bakutkastet (utstyrsavhengig),
3. klippe gresset, finmale det og legge det ned på bakken igjen ("mulching"-effekt) (utstyrsavhengig).
- SD 98 Li 48 Series V1/V2 og SD 108 Li 48 Series V3 kan:
1. klippe gresset og kaste det ut fra sideutkastet,
2. klippe gresset, finmale det og legge det ned på bakken igjen ("mulching"-effekt) (utstyrsavhengig).

Modellene:

Ved bruk av særskilt tilbehør, standardlevert av produsenten eller som kan kjøpes separat, kan gressklippingen utføres på forskjellige måter, som beskrevet i denne bruksanvisningen, eller i instruksjonene som følger med det enkelte tilbehøret. På samme måte kan også bruk av ekstratilbehør (hvis tillatt av produsenten)

utvide bruksområdet til å omfatte andre funksjoner innenfor de grensene og vilkårene som er angitt i tilbehørets vedlagte bruksanvisning.

4.1.2 Feil bruk

All annen bruk enn den som er beskrevet ovenfor kan være farlig og forårsake skader på personer og/eller gjenstander. Feil bruk omfatter, men er ikke begrenset til, følgende:

• Transportere personer, barn eller dyr på maskinen, da de kan falle av og få alvorlige skader, samtidig som det gjør det vanskelig å kjøre trygt.
• Skyve last.
• Bruke maskinen til kjøring på ustabilt, glatt, isete, steinete eller ulendt terreng, pytter eller myrer hvor det er ikke er mulig å vurdere terrengets konsistens.
• Bruke klippeinnretningen på gressfrie strekninger;
• bruk av maskinen til oppsamling av løv eller avfall.

MELDING

Feil bruk av maskinen fører til bortfall av garantien og hever produsenten for ethvert ansvar, og det er dermed brukeren som må dekke kostnadene ved skader på seg selv eller andre.

4.1.3 Brukergruppe

Maskinen er beregnet på ikke profesjonelle brukere. Den er beregnet til hobbybruk og må kun brukes av én bruker.

4.2 SIKKERHETSSYMBOLER

På maskinen finnes det ulike symboler (fig. 2). Symbolene skal minne operatøren om riktig fremgangsmåte for forsiktig bruk og med de nødvendige forholdsregler. Symbolenes betydning:

FORSIKTIG

Les instruksjonene før du bruker maskinen.

FORSIKTIG

Ta ut nøkkelen og les instruksjonene før du utfører vedlikehold eller reparasjoner.

FARE FOR UTSLYNGING AV GJENSTANDER

Ikke arbeid uten å ha montert vernet for bakutkast eller oppsamleren. (kun for modeller med oppsamling bak)

FARE FOR UTSLYNGING AV GJENSTANDER

Ikke arbeid uten å montert deflektoren for sideutkast. (kun for modeller med sideutkast)

FARE FOR UTSLYNGING AV GJENSTANDER

Hold personer på avstand fra arbeidsområdet under bruk.

FARE FOR VELT AV MAS- KINEN

Ikke bruk maskinen i skråninger brattere enn 10°.

FARE FOR KLEMMING

Pass på at barn står på sikker avstand fra maskinen när den er i funksjon.

KUTTFARE

Klippeinnretning i bevegelse. Du må aldri stikke inn hverken hender eller føtter i klippeinnretningene.

SIKKERHETSINSTRUKSJON

Klistremerker som er ødelagte eller uleselige må byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

4.3 TYPESKILT

Identifikasjonsetiketten viser følgende data (fig. 1):

1. Lydstyrkenivå.
2. Samsvarsmerke EU.
3. Produksjonsår.
4. Maskintype.
5. Serienummer.
6. Produsentens navn og adresse.
7. Artikelnummer.
8. Motorens maks driftshastighet.
9. Vekt i kg.
10. Elektrisk beskyttelsesgrad.
11. Nominell spenning.
12. Batteriets kapasitet.

Skriv ned maskinens identifikasjonsnumre i feltene på skiltet på baksiden av omslaget.

SIKKERHETSINSTRUKSJON

Opplysningene på produktets identifikasjonsskilt må oppgis när du tar kontakt med et godkjent verksted.

MERK

Eksempelet på samsvarserklæringen finnes på de siste sidene i bruksanvisningen.

4.4 HOVEDKOMPONENTER

Maskinen består av følgende hovedkomponenter, som har følgende funksjoner (Fig.1):

A. Enhet med klippeinnretninger:
Består av et deksel over de roterende klippeinnretningene, og klippeinnretningene.
B. Klippeinnretninger: Delene som klipper gresset Vingene helt ytterst hjelper med å flytte det klipte gresset mot utkastkanalen.
C. Deflektor for sideutkast: det er en sikkerhetsbeskyttelse, og hindrer at eventuelle gjenstander som har blitt samlet opp av klippeinnretningene, kan slynges ut av maskinen (kun for modeller med sideutkast).
D. Utkastkanal: forbindelsesdelen mellom Enhet med klippeinnretninger og oppsamleren (kun for modeller med oppsamling bak).

E. Oppsamler: i tillegg til funksjonen med å samle opp klippet gress, er den et sikkerhetselement som hindrer at eventuelle gjenstander som har blitt samlet opp av klippeinnretningene, kan slynges ut av maskinen (kun for modeller med oppsamling bak).

F. Vern for bakutkast (kan bestilles): Montert i stedet for oppsamleren, og hindrer at eventuelle gjenstander som har blitt samlet opp av klippeinnretningene, kan slynges ut av maskinen (kun for modeller med oppsamling bak).

G. Førersete: Brukerens arbeidsposisjon, utstyrt med en sensor som registrerer at føreren sitter på plass, slik at sikkerhetsinnretningene kan kobles inn ved behov.

H. Knivenes motor: Beveger klippeinnretningene.

I. Girmotor: Beveger hjulene.

J. Batteri: Leverer energi til motorene og alle maskinens elektriske deler.

K. Fremre støtfanger: Beskytter maskinens fremre deler.

L. Ratt: Styrer svingingen av forhjulene.

M. Knappanel: Grensesnitt med maskinens viktigste betjeningskontroller.

5. MONTERING

ADVARSEL

Sikkerhetsnormene som må følges, er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer. Ikke bruk maskinen før alle indikasjoner i avsnittet "MONTERING" har blitt fullført.

Av hensyn til oppbevaring og transport, er ikke alle maskinens deler montert i fabrikken, men må monteres av kunden etter å ha fjernet emballasjen.

Utpakking og fullføring av monteringen må foretas på en jevn og solid overflate, med god nok plass til å flytte maskinen og emballasjen. Bruk alltid egnet utstyr.

5.1 DELER TIL MONTERINGEN

I emballasjen finnes delene for monteringen som er listet opp i tabellen nedenfor:

	Beskrivelse
1 Ratt
2 Instrumentpanelets deksel og delene for montering av rattet
3 Førsete
4 Batterilader
5 Fremre støtfanger
6 Antiskalperingshjul
7 Oppsamler med skruer og bolter til monteringen, og tilhørende instruksjoner (kun for modeller med oppsamling bak)
8 Nedre del av bakre plate, støttene til oppsamleren og tilhørende tilbehør for fullføring og montering (kun for model- lene med oppsamling bak)
9 Deflektor for sideutkast (kun for model- ler med sideutkast)
10 Sideforsterkninger til enhet med klippeinnretninger (kun for modeller med sideutkast, utstyrsavhengig).
11 Pose med:- bruksanvisninger og dokumenter- skruer og bolter for montering av setet- utstyr for montering av deflektor for sideutkast (kun for modeller med sideutkast)- 2 startnøkler
12 Mobilstativ (utstyrsavhengig).

5.1.1 Utpakking

1. Åpne emballasjen forsiktig og pass på at ingen av delene forsvinner
2. Les dokumentasjonen som finnes i esken, også bruksanvisningen.
3. Ta alle umonterte deler ut av esken.
4. Gjør følgende for å pakke ut maskinen:

- Sett enheten med klippeinnretninger i høyeste posisjon (avsn. 6.4), slik at den ikke skades när maskinen tas ned fra pallen.

• Flytt spaken for utkoblingen av bakre transmisjon til frigjort posisjon (avsn. 6.3);
  • Ta maskinen ned fra pallen.

5.2 MONTERING AV RATTET

1. Sett maskinen på et flatt underlag, og still inn forhjulene.
2. Sett navet (fig. 3.A) inn på akselen (fig. 3.B), og pass på at stiften (fig. 3.C) er satt riktig inn på plass i navet.
3. Sett på dekslet til rattet (fig. 3.D) ved å feste de fem krokene.
4. Monter rattet (fig. 3.E) på navet (fig. 3.A) slik at eikene er vendt mot førersetet.
   5a. Kun for ratt type "I" - Sett inn avstandsstykket (fig. 3.F) og fest rattet med skruene og boltene (fig. 3.G) som følger med, i angitt rekkefølge.
   5b. Kun for ratt type "II" - Fest rattet med skruene og mutrene (fig. 3.F, 3.G) som følger med, i angitt rekkefølge.
   6a. Kun for ratt type "I" - Sett på dekslet til rattet (fig. 3.H) ved å trykke det på plass.
   6b. Kun for ratt type "II" - Fest mobilstativet (fig. 3.H) ved å trykke det på plass.

5.3 MONTERING AV SETET

1a. Kun for støtfanger type "I" - pmter fremre støtfanger (fig. 5.A) nede på rammen (fig. 5.B) med de fire skruene (fig. 5.C).
1b. Kun for støtfanger type "II"

1. Monter de to støttene (fig. 5.A) og (fig. 5.B) på den nedre delen av rammen (fig 5.C) i monteringsrekkefølgen angitt på figuren: R= høyre; L= venstre.

2.stram skruene helt til (fig. 5.D).
3. Fest den fremre støtfangeren (fig. 5.E) til støttene (fig. 5.A) og (fig. 5.B) med skruene (fig. 5.F) og mutrene (fig. 5.G).

5.5 MONTERING AV DEFLEKTOR FOR SIDEUTKAST (KUN FOR MODELLER MED SIDEUTKAST)

1. Monter fjæren (fig. 6.B) fra innsiden av deflektoren for sideutkast (fig. 6.A) ved å sette enden (fig. 6.B.1) inn i hullet og dreie fjæren slik at både fjæren (fig. 6.B) og enden (fig. 6.B.2) festes skikkelig på plass.
2. Plasser deflektoren for sideutkast (fig. 6.A) på støttene til enhet med klippeinnretninger (fig. 6.C). Bruk et skrujern og drei den andre

enden (fig. 6.B.2) av fjæren (fig. 6.B) slik at den kommer på utsiden av deflektoren for sideutkast.

1. Sett stiften (fig. 6.D) inn i hullene på støttene (fig. 6.C) og deflektoren for sideutkast, og la den passere på innsiden av fjærens (fig. 6.B) viklinger, helt til den hullete enden stikker helt ut fra den innerste støtten.
2. Sett låsepinnen (fig. 6.E) inn i hullet (fig. 6.D.1) på stiften (fig. 6.D) og drei stiften slik at de to endene (fig. 6.E.1) til låsepinnen kan bøyes (med bruk av en tang), slik at den ikke kan løsne og føre til at stiften stikker ut (fig. 6.D).

ADVARSEL

Pass på at fjæren fungerer riktig når deflektoren for sideutkast er i senket posisjon, og at splinten er festet skikkelig og ikke utilsiktet kan stikke ut. Pass på at vernet for sideutkastet (fig. 7.A) er senket og låst med sikkerhetsspaken (fig. 7.B).

FORSIKTIG

Før demontering eller vedlikehold av deflektoren, husk å skyve sikkerhetsspaken (fig. 8.B) og heve vernet for sideutkastet (fig. 8.A) for å muliggjøre demonteringen.

MERK

For å demontere deflektoren må trinnene utføres i omvendt rekkefølge av montering.

5.6

MONTERING AV SIDEFORSTERKNINGENE TIL ENHET MED KLIPPEINNRETNINGER (KUN FOR MODELLER MED SIDEUTKAST, UTSTYRSAVHENIG)

Fullfør monteringen av enheten med klippeinnretinger ved å montere sideforsterkningene på profileren til enheten med klippeinnretninger med skruene og mutrene (fig. 9)

5.7 MONTERING OG FULLF∅RING AV BAKPLATE (KUN FOR MODELLER MED OPPSAMLING BAK)

1. Monter de to nederste konsollene (fig. 10.A) e (fig. 10.B) i monteringsrekkefølgen angitt på figuren. Fest dem helt med skruene (fig. 10.C) og mutrene (fig. 10.D).
2. Fjern de to skruene (fig. 10.H), som skal brukes senere.
3. Monter den nedre delen av (fig. 10.E) av bakplaten og fest den til de nederste konsollene med skruene (fig. 10.F) og mutrene (fig. 10.G), uten å stramme dem helt.
4. Fullfør festingen av den nedre delen (fig. 10.E) til bakplaten ved å stramme helt de midtre skruene (fig. 10.H) som tidligere ble fjernet, og de fire øverste skruene (fig. 10.I)
5. Stram de to nederste mutrene helt til (fig. 10.G).
6. Sett inn spaken (fig. 10.J) til varsleren for full oppsamler inn på plass (fig. 10.K), og trykk den helt til du hører et klikk.
7. Monter de to støttene til oppsamleren (fig. 10.L) e (fig. 10.M) i rekkefølgen angitt på figuren. Fest dem med skruene (fig. 10.N) og fjærskivene (fig. 10.O), som strammes helt til.

5.8 MONTERING AV OPPSAMLER (KUN FOR MODELLER MED OPPSAMLING BAK) (KUN FOR MODELLER TYPE "III")

1. Bruk knappene for å åpne/lukke oppsamleren (fig. 13.U, V) for å innstille tokams-spaken (fig. 11.A) med støttene (fig. 11.B) til gressoppsamleren.

MERK

For å utføre innstillingen og manuelt regulere posisjonen til tokams-spaken (fig. 11.A), må du holde knappen for å åpne (fig. 13.U) eller lukke (fig. 13.V) oppsamleren trykket.

1. Hekt oppsamleren (fig. 16.A) til støttene (fig. 16.B) og sentrer den i forhold til bakplaten. Sentreringen garanteres ved å bruke høyre støtte som sidestøtte.
2. Lukk oppsamleren (fig. 11.C) med å holde knappen for å lukke oppsamleren trykket (fig. 13.V).

MERK

For å ta av oppsamleren (fig. 11.C), løft den opp slik at den har en avstand på ca. 10 ÷ 15 cm fra platen, som vist på fig. 11.

6. BETJENINGSKONTROLLER

6.1 N∅KKELBRYTER

Denne nøkkelstyringen fungerer som en hovedbryter og aktiverer eller deaktiverer maskinens startkrets. Nøkkelbryteren (fig. 12.A) har 2 posisjoner:

1. Nøkkel ikke satt inn. Strømkretsen er deaktivert og maskinen slås av. Ingen funksjon kan aktiveres
2. Nøkkel satt helt inn. Maskinen er klar for å startes.

6.2 KJ∅REPEDAL

Kjørepedalen (Fig. 12.F) aktiverer trekkraften på hjulene og regulerer maskinens hastighet, både i framdrift og rygging.

1. Framdrift: ved å trykke pedalen framover, kjører maskinen framover. Maskinens hastighet øker gradvis med trykket på pedalen.
2. Rygging: ved å trykke pedalen tilbake, kjører maskinen bakover. Maskinens hastighet reduseres gradvis ved å redusere trykket på pedalen.
3. Maskinen står i ro: när pedalen slippes opp, innkobles driftsbremsen automatisk og bremser og stanser maskinen, og hindrer enhver bevegelse helt til det trykkes på kjørepedalen igjen.

MERK

Kjørepedalen deaktiveres när operatøren forlater førersetet.

Spaken for innkobling/utkobling av transmisjonen (fig. 12.H) tillater å flytte maskinen manuelt uten starte den. Denne kontrollen har to posisjoner, angitt av følgende symboler:

1. Innkoblet transmisjon: Flytt spaken (fig. 12.H) i horisontal posisjon (A). Maskinen kan beveges normalt ved å starte.

1. Utkoblet transmisjon: Flytt spaken (fig. 12.H) nedover (B). Maskinen kan beveges for hånd uten at den startes.

ADVARSEL

Spaken for innkobling/utkobling må aldri være i midtposisjon. Denne tilstanden overoppheter og skader transmisjonen.

6.4 REGULERING AV KLIPPEH∅YDE

6.4.1 Reguleringsspak (kun for modeller type "I" og "II")

Bruk denne spaken (fig. 12.G) for å heve og senke enheten med klippeinnretninger, som kan plasseres ved 7 ulike klippehøyder.

De syv posisjonene er angitt fra "1" til "7" på skiltet, og tilsvarer klippehøyder på mellom 3 og 8 cm.

Flytt spaken sideveis for å gå fra en posisjon til en annen, og deretter i et stopphakk.

6.4.2 Reguleringsknapper (kun for modeller type "III")

Med disse knappene heves (fig. 13.S) og senkes (fig. 13.T) enheten med klippeinnretninger, som kan plasseres ved 7 ulike klippehøyder.

De syv posisjonene er grafisk vist på displayet (fig. 13.W), og tilsvarer klippehøyder på mellom 3 og 8 cm.

For å gå fra en posisjon til en annen, trykk på reguleringsknappene (fig. 13.S, fig. 13.T) helt til ønsket posisjon. Som et alternativ, hold en av de to reguleringsknappene trykket og endre klippehøyden uavbrutt til ønsket posisjon.

MERK

Hvis nøkkelen er satt helt til (fig. 12.A) og det trykkes på ryggeknappen (fig. 13.C) sammen med knappene for heving (fig. 13.S) eller senking (fig. 13.T), er det mulig å heve eller senke enheten med klippeinnretninger også när føreren ikke sitter om bord.

6.5 N∅DKNAPP

Nødknappen (Fig. 12.B) stopper maskinen umiddelbart i en nødssituasjon. Knappen har to posisjoner:

1. Aktivert: Når det trykkes på knappen, stopper motorene til klippeinnretningene og styringen av trekkraften.

1. Deaktivert: Drei nødknappen med urviseren for å deaktivere den og gjenopprette alle funksjonene. Gjenta startprosedyren med nøkkelen for å starte maskinen (avsn. 7.4).

MERK

Nødknappen må aldri brukes for å stoppe maskinen under normale forhold.

6.6 EKSTRA UTTAK FOR USB-TILBEH∅R

Dette uttaket (fig. 12.1) kan lade USB-enheter. Det skal kun brukes til lading. Uttaket kan ikke kommunisere med tilkoblet USB-enhet.

Uttaket er kun under spenning när nøkkelen (12.A) er satt helt inn.

Ikke lad utstyr koblet til USB-uttaket når det regner, er fuktig eller veldig varmt og i direkte sollys. Bruk under slike forhold fører til bortfall av garantien og hever produsenten fra ethvert ansvar hvis det oppstår problemer.

Produsenten fraskriver seg ethvert ansvar for skader av tilbehøret koblet til USB-uttaket eller tap av data ved bruk.

6.7 LYDVARSLER

• To lydsignaler betyr at oppsamleren mangler. Kontroller om oppsamleren finnes eller er riktig montert (kun for modeller med oppsamling bak).
• Et uavbrutt lydsignal betyr at oppsamleren er full. Fortsett med å tømme den (se avsn. 7.5.4) (kun for modeller med oppsamling bak).
• Et enkelt lydsignal betyr at klipping i revers ikke er aktivert. Se ikon fig. 13.C.
• Et uavbrutt lydsignal betyr at nøkkelen er satt inn, men maskinen ble ikke startet innen et par minutter.

6.8 VIPPESPAK FOR OPPSAMLER (UTSTYRSAVHENGIG, KUN FOR MODELLER MED OPPSAMLING BAK)

Når denne spaken er trukket ut, kan oppsamleren vippes for tømmingen, og gjøre det enklere for operatøren (fig. 12.E).

6.9 KNAPPANEL

Avhengig av modell, kan maskinen være utstyrt med en av knappanelversjonene (fig. 12.C, fig. 12.D og fig. 12.L) beskrevet nedenfor:

Når nøkkelen er satt helt inn, slår denne knappen (fig. 13.A) på maskinen og aktiverer alle funksjonene.

MERK

Hvis alle sikkerhetskrav er oppfylt, tennes ikonet "READY" (fig. 13.K) og maskinen er klar til bruk (se avsn. 7.4).

Knapp for innkobling og utkobling av klippeinnretningene

Ved å trykke på knappen fig. 13.B kobles klippeinnretningene inn/ut.

• Når klippeinnretningene kobles inn, settes de i funksjon i løpet av få sekunder.
• Når klippeinnretningene kobles ut, aktiveres samtidig en bremse som stopper rotasjonen i løpet av få sekunder.

MERK

Hvis klippeinnretningene kobles inn uten at sikkerhetsvilkårene overholdes, slås motoren av, eller kan ikke startes (se avsn. 7.2.2).

Hold knappen fig. 13.C trykket for klipping i revers. Koble inn klippeinnretningene og hold samtidig knappen trykket for å klippe i revers.

MERK

Manglende aktivering av klipping i revers varsles med et enkelt lydsignal.

På-knapp lykt

Trykk på knappen fig. 13.D for å slå lyktene på/av. Når lyktene er slått på, tennes ikonet fig. 13.L.

Ikon Forsiktig

Hvis ikonet fig. 13.E er tent, angir det manglende overhold av sikkerhetsvilkårene eller mulig feilfunksjon av maskinen (se kap. 15).

Batteriets LED-lys

LED-lysene fig. 13.F angir vanligvis ladenivået til maskinens batterier, men spesielle kombinasjoner av belysningsstatus informerer om feilfunksjon i maskinen (se kap. 15).

Ikon "Ready"

Ikonet fig. 13.K tennes när maskinen er slått på og klar for bruk.

Ikon "Bluetooth"

Ikonet fig. 13.M tennes när maskinen og enheten for utveksling av data er sammenkoblet.

Ikon overoppheting kontrollere og/eller motor

Ikonet fig. 13.N angir overopphetingen av elektriske komponenter. Se kap. 15.

Ikon spak for innkobling/utkobling av transmisjonen

Ikonet fig. 13.O tennes når transmisjonen ikke er innkoblet (se avsn. 6.3 og kap. 15).

Ikon bruker om bord

Ikonet fig. 13.P tennes hvis brukeren ikke sitter i førersetet (se avsn. 7.2.2).

Ikon nødknapp

Når nøkkelen er satt helt inn, slår denne knappen (fig. 13.A) på maskinen og aktiverer alle funksjonene.

MERK

Hvis alle sikkerhetskravene er oppfylt, tennes ikonet "READY" (fig. 13.K) og maskinen er klar til bruk (se kap. 7.4).

Knapp for innkobling og utkobling av klippeinnretningene

Ved å trykke på knappen fig. 13.B kobles klippeinnretningene inn/ut.

• Når klippeinnretningene kobles inn, settes de i funksjon i løpet av få sekunder.
• Når klippeinnretningene kobles ut, aktiveres samtidig en bremse som stopper rotasjonen i løpet av få sekunder.

MERK

Hvis klippeinnretningene kobles inn uten at sikkerhetsvilkårene overholdes, slås motoren av, eller kan ikke startes (se avsn. 7.2.2).

Hold knappen fig. 13.C trykket for klipping i revers. Koble inn klippeinnretningene og hold samtidig knappen trykket for å klippe i revers.

MERK

Manglende aktivering av klipping i revers varsles med et enkelt lydsignal.

På-knapp lykt

Trykk på knappen fig. 13.D for å slå lyktene på/av. Når lyktene er slått på, tennes ikonet fig. 13.L.

Knapp "CRUISE CONTROL"

Trykk på knappen fig. 13.G for å aktivere/deaktivere funksjonen "CRUISE CONTROL".

Cruise Control er en kontroll som tillater å oppretteholde ønsket hastighet ved framdrift uten å måtte trykke på kjørepedalen.

- Når det trykkes på knappen "CRUISE CONTROL" (fig. 13.G) under framdrift, opprettholder maskinen hastigheten nädd i det øyeblikket uten at det er nødvendig å trykke på kjørepedalen (fig. 12.F). Når funksjonen er aktivert, tennes ikonet på knappanelet fig. 13.l.

MERK

Under rygging kan ikke "CRUISE CONTROL" aktiveres.

MERK

I oppover- eller nedoverbakker kan hastigheten variere i forhold til den som er innstilt for kjøring på flatt underlag.

Gjør følgende for å koble ut enheten og gjenopprette styringen av framdriftshastigheten med kjørepedalen (fig. 12.F):

• Trykk på knappen fig. 13.G. eller
• trykk på kjørepedalen (fig. 12.F).

Velgerknapp rotasjonshastighet klippeinnretning

Bruk denne knappen (fig. 13.H) for å velge mellom 3 ulike rotasjonshastigheter for klippeinnretningen.

1. ECO: Klippeinnretningens rotasjonshastighet reduseres for å forlenge batterienes varighet. Når funksjonen er aktivert, tennes «blad»-ikonet (fig. 13.J).

FORSIKTIG

Det frarådes å bruke denne funksjonen under krevende forhold (klipping av tett, høyt og fuktig gress).

1. NORMAL: Standard rotasjonshastighet for klippeinnretningen under normale forhold for gressklipping
2. BOOST: Klippeinnretningens rotasjonshastighet økes ved gressklipping under krevende forhold (tett, høyt og fuktig gress). Når funksjonen er aktivert, tennes «roterende knivblad»-ikonet (fig. 13.R). Batteriets varighet reduseres.

Ikon Forsiktig

Hvis ikonet fig. 13.E er tent, angir det manglende overhold av sikkerhetsvilkårene eller mulig feilfunksjon av maskinen (se kap. 15).

Batteriets LED-lys

LED-lysene fig. 13.F angir vanligvis ladenivået til maskinens batterier, men spesielle kombinasjoner av belysningsstatus informerer om feilfunksjon i maskinen (se kap. 15).

Ikon "Ready"

Ikonet fig. 13.K tennes när maskinen er slått på og klar for bruk.

Ikon "Bluetooth"

Ikonet fig. 13.M tennes när maskinen og enheten for utveksling av data er sammenkoblet.

Ikon overoppheting kontrollere og/eller motor

Ikonet fig. 13.N angir overopphetingen av elektriske komponenter. Se kap. 15.

Ikon spak for innkobling/utkobling av transmisjonen

Ikonet fig. 13.O tennes när transmisjonen ikke er innkoblet (se avsn. 6.3 og kap. 15).

Ikon bruker om bord

Ikonet fig. 13.P tennes hvis brukeren ikke sitter i førersetet (se avsn. 7.2.2).

Ikon nødknapp

Når nøkkelen er satt helt inn, slår denne knappen (fig. 13.A) på maskinen og aktiverer alle funksjonene.

MERK

Hvis alle sikkerhetsvilkårene er oppfylt, tennes den hvite delen til det runde elementet på displayet (fig. 13III.F, 13III.Y, 13III.Z), og batteristatus (13.F og 13.Y), klippehøyden (13.W) og aktive funksjoner vises. Maskinen er klar til bruk (se kap. 7.4).

Knapp for innkobling og utkobling av klippeinnretningene

Ved å trykke på knappen fig. 13.B kobles klippeinnretningene inn/ut.

• Når klippeinnretningene kobles inn, settes de i funksjon i løpet av få sekunder.
• Når klippeinnretningene kobles ut, aktiveres samtidig en bremse som stopper rotasjonen i løpet av få sekunder.

MERK

Hvis klippeinnretningene kobles inn uten at sikkerhetsvilkårene overholdes, slås motoren av, eller kan ikke startes (se avsn. 7.2.2).

Hold knappen fig. 13.C trykket for klipping i revers. Koble inn klippeinnretningene og hold samtidig knappen trykket for å klippe i revers.

MERK

Manglende aktivering av klipping i revers varsles med et enkelt lydsignal.

På-knapp lykt

Trykk på knappen fig. 13.D for å slå lyktene på/av. Når lyktene er slått på, tennes ikonet fig. 13.L.

Knapp "CRUISE CONTROL"

Trykk på knappen fig. 13.G for å aktivere/deaktivere funksjonen "CRUISE CONTROL".

Cruise Control er en kontroll som tillater å oppretteholde ønsket hastighet ved framdrift uten å måtte trykke på kjørepedalen.

- Når det trykkes på knappen "CRUISE CONTROL" (fig. 13.G) under framdrift, opprettholder maskinen hastigheten nädd i det øyeblikket uten at det er nødvendig å trykke på kjørepedalen (fig. 12.F). Når funksjonen er aktivert, tennes ikonet på knappanelet fig. 13.I.

MERK

Under rygging kan ikke "CRUISE CONTROL" aktiveres.

MERK

I oppover- eller nedoverbakker kan hastigheten variere i forhold til den som er innstilt for kjøring på flatt underlag.

Gjør følgende for å koble ut enheten og gjenopprette styringen av framdriftshastigheten med kjørepedalen (fig. 12.F):

• Trykk på knappen fig. 13.G. eller
• trykk på kjørepedalen (fig. 12.F).

Velgerknapp rotasjonshastighet klippeinnretning

Bruk denne knappen (fig. 13.H) for å velge mellom 3 ulike rotasjonshastigheter for klippeinnretningen.

1. ECO: Klippeinnretningens rotasjonshastighet reduseres for å forlenge batterienes varighet. Når funksjonen er aktivert, tennes «blad»-ikonet (fig. 13.J).

FORSIKTIG

Det frarådes å bruke denne funksjonen under krevende forhold (klipping av tett, høyt og fuktig gress).

1. NORMAL: Standard rotasjonshastighet for klippeinnretningen under normale forhold for gressklipping
2. BOOST: Klippeinnretningens rotasjonshastighet økes ved gressklipping under krevende forhold (tett, høyt og fuktig gress). Når funksjonen er aktivert, tennes «roterende knivblad»-ikonet (fig. 13.R). Batteriets varighet reduseres.

Knapper for regulering av klippehøyde

Med disse knappene heves (fig. 13.S) og senkes (fig. 13.T) enheten med klippeinnretninger, som kan plasseres ved 7 ulike klippehøyder. Se avsnitt 6.4.2.

Knapper for åpne/lukke oppsamler

Bruk disse knappene for å åpne (fig. 13.U) og lukke (fig.13.V) oppsamleren. Se avsnitt 7.5.4.

Ikon Forsiktig

Hvis ikonet fig. 13.E er tent, angir det manglende overhold av sikkerhetsvilkårene eller mulig feilfunksjon av maskinen (se kap. 15).

Batteriets LED-lys

LED-lysene fig. 13.F angir vanligvis ladenivået til maskinens batterier, men spesielle kombinasjoner av belysningsstatus informerer om feilfunksjon i maskinen (se kap. 15).

Ikon "Bluetooth"

Ikonet fig. 13.M tennes när maskinen og enheten for utveksling av data er sammenkoblet.

Ikon overoppheting kontrollere og/eller motor

Ikonet fig. 13.N angir overopphetingen av elektriske komponenter. Se kap. 15.

Ikon spak for innkobling/utkobling av transmisjonen

Ikonet fig. 13.O tennes när transmisjonen ikke er innkoblet (se avsn. 6.3 og kap. 15).

Ikon bruker om bord

Ikonet fig. 13.P tennes hvis brukeren ikke sitter i førersetet (se avsn. 7.2.2).

Ikon nødknapp

Ikonet fig. 13.X angir at oppsamleren er hevet og må lukkes før arbeidet kan gjenopptas.

Ikon klippehøyde

Ikonet fig. 13.W er grafisk sett inndelt i syv deler, hvor hver del angir en ulik klippehøyde.

Siffer for prosentvis batterilading

Sifrene på fig. 13.Y angir den prosentvise ladingen av batteriet.

MERK

Hvis det finnes en feil i maskinen, angir sifrene en numeriske feilkode som identifiserer feilen.

FORSIKTIG

Hvis nødvendig, oppgi den numeriske koden til det autoriserte servicesenteret.

Strømforbrukmåler

Måleren på fig. 13.Z. angir strømforbruknivået til batteriet när det gjelder maskinen.

MERK

For å øke batteriets varighet, reguler klippehøyden og maskinens fremdriftshastighet, slik at batteriforbruket holdes innenfor målerens grønne område.

6.10

BLUETOOTH-FUNKSJON (UTSTYRSAVHENGIG)

Bluetooth-funksjonen tillater en direkte trådløs sammenkobling av maskinen og en enhet over en kort avstand. Den bestemte appen for utveksling av data må være i installert på enheten:

1. Last ned appen med QR-koden vist på fig. 43.

2. Følg instruksjonene.

Kontroller at tilkoblingen til enheten/appen er aktivert.

7. BRUK AV MASKINEN

ADVARSEL

Sikkerhetsnormene som må følges, er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Før arbeidet starter er det nødvendig å foreta en rekke kontroller og oppgaver for å være sikker på at arbeidet kan skje effektivt på sikreste måte.

7.1.1 Kontroll av batteriet

Før du tar i bruk maskinen for første gang etter at du har kjøpt den, må du lade batteriet fullstendig (avsn. 8.2.2).

For å endre setets posisjon, løsne de fire festeskruene (fig. 14.A) og trekk det langs åpningene i støtten. Når riktig posisjon er funnet, strammes de fire skruene helt til (fig. 14.A).

7.1.3 Dekktrykk

Et korrekt lufttrykk i dekkene er grunnleggende for en riktig innstilling av enheten med klippeinnretninger og dermed en jevn klipping av plenen.

1. Skru av ventilhettene.
2. Koble ventilene til et luftinntak utstyrt med en trykkmåler (fig. 15).
3. Reguler trykket til verdiene angitt i tabellen "Tekniske data".

7.1.4 Klargjøring av maskinen

MERK

Denne maskinen kan klippe gresset på forskjellige måter. Før arbeidet starter må maskinen klargjøres i henhold til klippingen som skal utføres.

a. Klargjøring for klipping og sideutkast av gresset (kun for modeller med sideutkast):

Påse alltid at den innvendige fjæren til deflektoren (fig. 6.B) og sikkerhetsspaken (fig. 7.B, 8.B) fungerer som de skal, ved å holde den stabilt i senket posisjon.

b. Klargjøring for klipping og oppsamling av gresset i oppsamleren (kun for modeller med oppsamling bak type "I" og "II")

Hekt oppsamleren (fig. 16.A) på støttene (fig. 16.B) og sentrer den i forhold til bakplaten. Sentreringen garanteres ved å bruke høyre støtte som sidestøtte. Forviss deg om at det nederste røret til oppsamlingsposens åpning er fastlåst på den spesielle påhektingsinnretningen (fig. 16.C).

c. Klargjøring for klipping og oppsamling av gresset i oppsamleren (kun for modeller med oppsamling bak type "III") Se avsn. 5.8.

d. Klargjøring for klipping og bakutkast av gresset (kun for modeller med oppsamling bak)

Hvis ikke vil bruke oppsamleren, kan du bestille et sett med vern for bakutkast (fig. 17; avsn. 16.5) som må festes til bakplaten som angitt i instruksjonene.

e. Klargjøring for klipping og finmaling av gresset

Hvis du ønsker å klippe og finmale gresset, og la det ligge på plenen, kan du bestille et "mulching-sett" (avsn. 16.1) som må festes som angitt i instruksjonene.

Antiskalperingshjulenes funksjon er å redusere risikoen for at gressteppet rykkes opp som følge av at kanten til enheten med klippeinnretninger ,skraper mot ujevne underlag.

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene.

SIKKERHETSINSTRUKSJON

Sikkerhetskontrollene skal alltid utføres før bruk.

7.2.1 Generell sikkerhetskontroll

Del Resultat
Batteri Ingen skade på	innpakningen og dekslet.
Vern for bakutkast,oppsamler (kunfor modeller medoppsamling bak).	Hele. Ingen skade.Montert riktig.
Vern for sideutkast(kun for modellermed sideutkast).	Hel. Ingen skade.Montert riktig.
Strømledninger. Isolasjonen	er uskadet.Ingen mekanisk skade.
Aktiver maskinenframover/bakover ogslipp opp kjørepedalen.	Maskinen redusererhastigheten og stopper.
Sikkerhetsinnretninger	Fungerer som angitt i avsn. 7.2.2.

7.2.2 Kontroll av sikkerhetsinnretningene

Sikkerhetsinnretningene virker på to måter:

A. de hindrer at motoren starter dersom ikke alle sikkerhetsbetingelsene er oppfylt, og
B. stopper motoren selv om bare én sikkerhetsbetingelse ikke er oppfylt.

Tilstand Tiltak Resultat
Føreren sitter i setet.Kjørepedal i fri (pedal sluppet).Nødknapp er deaktivert.	Sett nøkkelen helt inn. Maskinen er klar for å startes.
Maskinen er tent eller i bevegelse.	Operatøren reiser seg fra setet.	Alle funksjonene deaktiveres.Ikonet fig. 13.E blinker og ikonet fig. 13.P tennes.
Føreren sitter i setet.Kjørepedal i framoverdrift eller rygging.	Prøv å starte maskinen.	Ikonene fig. 13.E og fig. 13.Oer tent og batteriets LED-lys 1, 2, 4 og 5 blinker.Knappanel type “I” og “II”Knappanel type “III”
Nødknapp er aktivert. Prøv å starte maskinen. Maskinen starter. Ikonet		fig. 7.E blinker og ikonet fig. 7.Q tennes. Trekkraften og klippeinnretningene fungerer ikke.
Klippeinnretninger innkoblet. Rygging aktiveres uten å ha trykket på knappen for klipping i revers.		Klippeinnretningene utkobles.
Klippeinnretninger innkoblet. Løft opp oppsamleren eller ta vekk vernet for bakutkast (kun for modeller med oppsamling bak).		Klippeinnretningene utkobles.
Tilstand Tiltak Resultat
Maskinen startet og i bevegelse. Slipp opp kjørepedalen. Maskinen reduserer
Maskinen startet og i bevegelse. Prøvekjøring. Ingen unormal vibrasjon,		hastigheten og stopper.

FARE

Hvis noen av resultatene avviker fra det som er angitt i tabellene, må du ikke bruke maskinen. Kontakt et servicesenter for nødvendige kontroller og reparasjon.

MERK

Husk alltid at sikkerhetsinnretningene hindrer at den elektriske motoren starter när ikke sikkerhetsbetingelsene er oppfylt. I disse tilfellene, etter at startforholdene er gjenopprettet, ta ut nøkkelen för du prøver å starte maskinen igjen.

7.3 BRUK I SKRÅNINGER

Overhold grensene angitt i tabellen "Tekniske data" og på fig. 18, uansett kjøreretning.

Husk at det ikke finnes "sikre" skråninger. Kjøring i skråninger krever spesiell oppmerksomhet. Gjør følgende for å unngå velt eller tap av kontrollen over maskinen:

• Ikke klipp på tvers i skråninger. I skråninger skal du kun arbeide i retning oppover/nedover, og aldri på tvers. Vær forsiktig når du kjører framover og svinger, og pass på at de øverste hjulene ikke støter på hindringer (steiner, greiner, røtter, osv.), som kan føre til at maskinen glir sidelengs eller at den tipper, eller at du mister kontroll over maskinen.
• Ikke stopp eller start plutselig i oppover- eller nedoverbakker.
• Koble hjultrekket sakte og forsiktig inn for å unngå at maskinen steiler.
• Reduser hastigheten:

- før du endrer retning og i smale svinger, og

- før du kjører i en skråning, spesielt i nedoverbakke, for å garantere en sikker bremselengde.

- Koble aldri inn revers for å senke hastigheten i nedoverbakke: fordi det kan forårsake tap av kontroll over maskinen, spesielt på glatt underlag.

7.4 OPPSTART

For å starte maskinen:

1. Kontroller at transmisjonen er innkoblet (avsn. 6.3).
2. Sett deg i setet.

3. Sett nøkkelen helt inn (fig. 12.A).
   a. For modellene type "I" og "II":

4. Vent til den elektriske kontrollen av maskinen er utført. I løpet av denne kontrollen tennes ikonene på knappanelet.

5. Trykk på startknappen (fig. 13.A).

6. Vent til ikonet "Ready" (fig. 13.K) lyser.

b. For modellene type "III":

1. Vent til maskinens elektriske sjekk er utført. I løpet av denne sjekken tennes ikonene i den runde, midtre delen av knappanelet (fig. 13III.F, 13III.Y, 13III.Z).

2. Trykk på startknappen (fig. 13.A).

3. Vent til alle statusikonene for batteriet (13.F og 13.Y), klippehøyden (13.W) og andre aktive funksjoner er tent.

MERK

På slutten av den elektriske sjekken tennes lyktene et øyeblikk.

7.5 ARBEID

7.5.1 Drift og flytting

Under flytting:

1. koble ut klippeinnretningene (fig. 13.B);
2. Sett enheten med klippeinnretninger i høyeste posisjon.
3. Trykk på kjørepedalen for å bevege maskinen i ønsket kjøreretning og nå ønsket hastighet ved å regulere trykket på selve pedalen.
4. Kjør til arbeidsområdet.

FARE

Innkoblingen av trekket må utføres som beskrevet (avsn. 6.2) for å unngå at en for brå innkobling kan føre til steiling og tap av kontrollen over klipperen, spesielt i skråninger.

MERK

1. Før enheten med klippeinnretninger til posisjonen for arbeid (avsn. 6.4).
2. Koble inn klippeinnretningene (fig. 13) kun på gressteppet, og unngå å koble dem inn på grusete underlag eller i altfor høyt gress.
3. Begynn å kjøre framover og start klippingen i området med mye gress gradvis og svært forsiktig.
4. Tilpass framdriftshastigheten og klippehøyden (avsn. 6.4) til plenens tilstand (høyde, tykkelse og gressets fuktighet) og mengden gress som fjernes.

MELDING

Fremdriftshastigheten avtar hvis batteriets ladeterskel er under 40 % (avsn. 8.2.2).

MERK

Plenen vil se bedre ut dersom den alltid klippes ved samme høyde vekselvis i begge retninger (fig. 20).

MERK

For å kunne rygge med innkoblede klippeinnretninger er det nødvendig å holde knappen for rygging (fig. 13.C) trykket, slik at ikke motoren stopper.

Koble ut klippeinnretningene og flytt enheten med klippeinnretninger til høyeste posisjon:

• når du flytter maskinen fra et arbeidsområde til et annet,
• när du krysser områder med annet enn gressdekke,
• hver gang du må kjøre over en hindring.

7.5.3 Råd for å holde plenen fin

• For å holde plenen grønn, myk og fin må den klippes jevnlig. Plenen kan bestå av forskjellige typer gress. Hvis gresset klippes ofte, vil det gresset som utvikler mange røtter vokse mest og danner et solid gressteppe Hvis gresset klippes sjelden, vokser først og fremst den høye, ville vegetasjonen (kløver, prestekrager, osv.).

• Gresset bør helst klippes når det er tørt.

• Klippeinnretningene må alltid være hele og godt slipte. En dårlig slipt klippeinnretning river bort gresset, og gjør gresstuppene gule.

• Hvor ofte gresset skal klippes, for å unngå at det blir for høyt mellom hver klipping, avhenger av hvor fort gresset vokser.
• I varme og tørre perioder er det bedre å la gresset vokse litt høyere, slik at ikke jorden tørkes ut.
• Den beste høyden for en velstelt plen er ca. 4-5 cm, og med en enkel klipping bør ikke mer enn en tredjedel av den totale høyden fjernes. Hvis gresset er veldig høyt, må det klippes to ganger med en dags mellomrom: Første gang med maks klippehøyde og eventuelt redusert klippebredde, og andre gang i ønsket høyde.
• Gresset vil se penere ut hvis du klipper det vekselsvis i de to retningene (fig. 20).
• Hvis utkastkanalen tetter seg, er det en fordel å redusere fremdriftshastigheten, da den kan være for høy i forhold til plenens tilstand. Hvis dette ikke løser problemet, kan den mulige årsaken være dårlig slipte klippeinnretninger, eller deformerte vingeprofiler.
• Vær særdeles oppmerksom når du klipper nær busker og plenkanten, fordi dette kan skade stillingene og kanten til enheten med klippeinnretninger og klippeinnretningene.

7.5.4 Tømming av oppsamleren (kun for modeller med oppsamling bak)

MERK

Oppsamleren kan kun tømmes när klippeinnretningene er utkoblet, ellers stopper motoren.

MERK

Unngå å fylle oppsamleren så mye at utkastkanalen tetter seg.

Et kontinuerlig lydsignal varsler när oppsamleren er full.

Gå frem på følgende måte:

1. Koble ut klippeinnretningene (fig. 13.B) og lydsignalet stopper.
2. Stopp maskinen.
   a. For modellene type "I" og "II":
3. Trekk ut spaken (fig. 21.A - utstyrsavhengig) eller ta tak i det bakre håndtaket (fig. 21.A1) og vipp oppsamleren for å tømme den.

4. Kjør maskinen ca. 1 m frem.

5. Lukk igjen oppsamleren slik at den forblir festet til sperrehaken (fig. 21.B).
   b. For modellene type "III":

6. Trykk i ca. 1 s på oppsamlerens åpningsknapp (fig. 13.U) for å åpne den og tømme den helt. Du kan også holde åpningsknappen trykket helt til oppsamleren er åpnet tilstrekkelig til at den kan tømmes. Når du slipper ut knappen, blir oppsamleren værende i nådd posisjon.
7. Kjør maskinen ca. 1 m frem.
8. Hold oppsamlerens lukkeknapp (fig. 13.V) trykket for å lukke den helt.

MERK

Hvis nøkkelen er satt helt til (fig. 12.A) og det trykkes på ryggeknappen (fig. 13.C) sammen med knappene for åpning (fig. 13.U) eller lukking (fig. 13.V), er det mulig å åpne eller lukke oppsamleren også när føreren ikke sitter om bord.

7.5.5 Rengjøring av utkastkanalen (kun for modeller med oppsamling bak)

Klipping av veldig høyt eller fuktig gress med høy hastighet kan føre til tilstopping av utkastkanalen. Ved tilstopping, gå frem som beskrevet i avsn. 8.4.2.

1. Koble ut klippeinnretningene.
2. Gjør returen med enheten med klippeinnretninger ved maks høyde (avsn. 6.4).

7.6 STOPP

Gjør følgende for å stoppe maskinen:

1. Slipp opp kjørepedalen for å stoppe framdriften.
2. Slå av maskinen ved å ta ut nøkkelen.

MERK

For å ivareta batteriladingen må ikke nøkkelen stå i "kjøreposisjon" när maskinen ikke er i bruk.

7.7 ETTER BRUK

1. La maskinen kjøles ned før den settes bort.
2. Utføre rengjøringen (avsnitt 8.4).
3. Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte komponenter, stram skruer eller bolter som har løsnet, eller kontakt et autorisert servicesenter.
4. Plasser maskinen i nærheten av en stikkontakt og lad opp batteriet (avsn. 8.2.2), slik at det er fulladet neste gang maskinen tas i bruk.

Hver gang du forlater maskinen uten tilsyn, forlater førerplassen eller parkerer maskinen:

1. Stopp maskinen.
2. Før enheten med klippeinnretninger til min. høyde (1).
3. Forsikre deg om at alle bevegelige deler har stoppet helt.
4. Ta ut tenningsnøkkelen.

FORSIKTIG

Sikkerhetsnormene som må følges, er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

Før du utfører enhver kontroll, rengjøring eller vedlikehold/innstilling av maskinen:

1. Koble ut klippeinnretningen.
2. Stopp maskinen.
3. Forsikre deg om at alle bevegelige deler har stoppet helt.
4. Ta ut nøkkelen.

FARE

Aldri la nøkkelen stå i eller være tilgjengelig for barn eller uvedkommende.

1. Les instruksjonene.
2. Bruk egnede klær, arbeidshansker og vernebriller

Hyppighet og inngrepstype oppsummeres i "vedlikeholdstabell". Tabellen vil hjelpe deg med å holde maskinen effektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Utfør oppgaven i samsvar med det aktuelle intervallet. Bruk av reservedeler og tilbehør som ikke er originale og/eller som ikke er riktig montert, kan ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten fraskriver seg ethvert ansvar ved skader, ulykker eller lesjoner som skyldes ovennevnte produkter. Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.

8.2 BATTERI

8.2.1 Batteriets autonomi

Batterienes varighet (og dermed plen som kan klippes før ny lading) avhenger hovedsakelig av:

A. Arbeidsfaktorer som genererer et større energiforbruk (f.eks. klipping av tett, høyt og fuktig gress).
B. Brukerens oppførsel, som bør unngå:

• å slå maskinen ofte på og av under arbeidet,
• en klippehøyde som er for lav i forhold til gressets tilstand,
• en fremdriftshastighet som er for høy i forhold til gressmengden som skal klippes.

C. Omgivelsesforhold, f.eks. temperatur over +35 °C.

For å optimalisere varigheten av batteriet, bør du:

• Klippe gresset när plenen er tørr.
• Klippe gresset ofte slik at det ikke blir for høyt.
• Stille inn en høyere klippehøyde når gresset er veldig høyt, og klippe en gang til med en lavere klippehøyde.
• Ikke bruke maskinen i "mulching"-funksjon med veldig høyt gress.
• Klippe gresset ved en temperatur på mellom +5 og +35 °C.
• Bruke "Eco"-funksjonen (avsn. 6.9.2, avsn. 6.9.3).

8.2.2 Lading av batteriet

Energien som er nødvendig for at maskinen skal fungere er sikret ved et batteri som krever nøye vedlikehold for å garantere effektiviteten og lang funksjonstid. Maskinens batteri må alltid fullades:

• Før maskinen tas i bruk første gang.
• Når minste ladeterskel nås (fig. 13.F).
• Før en forlenget periode uten bruk av maskinen
• Minst en gang i måneden ved oppbevaring.
• Før start etter en lenger periode uten bruk.

FORSIKTIG

Når batteriet ikke er koblet til nettet med batteriladeren, reduseres batterienes lading selv om maskinen ikke brukes. Dersom batteriene utsettes for dyputladning, kan de bli alvorlig skadet og til og med bli ubrukelige. Garantien dekker ikke skader som skyldes et batteri som ikke er ladet i henhold til instruksene.

FORSIKTIG

Ladingen må kun utføres med batteriladeren (fig. 23.A). Andre ladesystem kan påføre batteriet uopprettelig skade.

FORSIKTIG

Ladingen av batteriene må skje i omgivelser i le for vær og vind, i skyggen, og ved en temperatur på mellom +5 og +35 °C.

MERK

Batteriet kan lades när som helst, også delvis, uten fare for at det skades.

SIKKERHETSINSTRUKSJON

Det må ikke utføres vedlikehold eller renhold mens ladingen av batteriene pågår.

For å lade batteriet:

• Bring maskinen i nærheten av en strømkontakt med jording (for å unngå å benytte skjøteledninger) og fjern nøkkelen;
• Løft opp setet.
  • Ta av dekslet på ladeuttaket (fig. 22.A).
• Koble den medfølgende batteriladeren (fig. 23.A) til ladeuttaket med bajonettfestet til tilhørende kontakt (fig. 23.B).
• Sett batteriladerens støpsel inn i stikkontakten (fig. 24).

For lading av batteriet medfølges en stikkontakt med jordfeilbryter (fig. 25.A) (utstyrsavhengig), som ladekabelen må kobles til (fig. 25.E).

Jordfeilbryteren må kobles til stikkontakten og en må utføre en funksjonskontroll:

1. Trykk på knappen "RESET" (fig. 25.B) for å aktivere funksjonen. Varsellampen må være "ON" (fig. 25.C).
2. Trykk på knappen "TEST" (fig. 25.D) for å utføre funksjonstesten. Varsellampen må være "OFF" (fig. 25.C).

FARE

Dersom funksjonstesten mislykkes, må ikke stikkontakten med jordfeilbryteren benyttes. Dersom funksjonen er vellykket, kan stikkontakten brukes og du kan gå videre med ladingen.

En komplett lading varer i 2-8,5 timer (avhengig av batteri og batterilader). I løpet av denne tiden blinker LED-lysene (fig. 13.F) gradvis. Etterhvert som hver enkelt ladenivå nås, lyser tilhørende LED-lys mens de andre fortsetter å blinke. Batteriet kan stå til opplading i det uendelige.

Ladestatus (SOC)	Tenning av LED-lys (type “I” og “II”)	Tenning av LED-lys (type “III”)
SOC > 80%
60% ≤ SOC < 80%
40% ≤ SOC < 60%
20% ≤ SOC < 40%

Ladestatus (SOC)	Tenning av LED-lys (type “I” og “II”)	Tenning av LED-lys (type “III”)
10% ≤ SOC < 20%

FORSIKTIG

Ladingen av batteriet kan avbrytes når ladenivået er mellom LED-lysene 1 og 4. Ikke avbryt ladingen når LED-lys 5 blinker, men vent til det tennes. Når alle LED-lysene er tent, er batteriet ladet 100 %.

MELDING

Batteriets ladetid kan øke hvis maskinen er brukt under tunge arbeidsforhold, med påfølgende varsling av overoppheting av batteriet (kap.15).

MELDING

Når ladenivået synker under terskelen på 10%, begynner første LED-lys å blinke. Klippeinnretningen kobles ut og traktorklipperens batteri må lades.

Når ladingen er fullført, reduserer systemet for lading strømtilførselen til det som er tilstrekkelig for å opprettholde og integrere ladingen av batteriet til optimale verdier.

MELDING

Energiforbruket for å opprettholde ladenivået er svært lavt og økonomisk er det tilnærmet null.

MERK

Under ladingen er alle maskinens funksjoner deaktivert, også når nøkkelen er satt helt inn.

FORSIKTIG

Batteriet montert i maskinen er prosjektert og utviklet for denne typen bruk og derfor må du:

- ikke koble fra eller ta batteriene ut av batterirommene;

- ikke utføre inngrep som ikke er beskrevet i denne håndboken.

Ta kontakt med vår forhandler dersom det oppstår problemer ved batteriene.

8.3 ANTISKALPERINGSHJUL

De forskjellige monteringsposisjonen for de små hjulene gjør det mulig å opprettholde en sikkerhetsavstand "H" mellom kanten til enheten med klippeinnretninger og bakken (fig. 26.A; fig. 27.A).

Reguler antiskalperingshjulenes stilling avhengig av terrengets ujevnhet.

SIKKERHETSINSTRUKSJON

Dette arbeidet skal utføres på begge de små hjulene ved å plassere dem på samme høyde med avslått maskin.

For å bytte posisjon:

1. Skru løs og trekk ut skruen (fig. 26.B).

2. Plasser hjulet (fig. 26.A) med avstandsstykket (fig. 26.C) i hullet for ønsket avstand.

3. Stram skruen (fig. 26.B) helt til i mutteren (fig. 26.D).

b. For modeller med oppsamling bak

For å bytte posisjon:

1. Løsne mutteren (fig. 27.B) og trekk ut stiften (fig. 27.C).

2. Sett inn hjulet (fig. 27.A) i ønsket posisjon.

3. Sett inn stiften (fig. 27.C) igjen og pass på at stiftens hode (fig. 27.C) vender innover mot maskinen.

4. Stram mutteren helt til (fig. 27.B).

8.4 RENGJ∅RING

Rengjør etter hver bruk som forklart nedenfor.

8.4.1 Rengjøring av maskinen

- Rengjør karosseriets plastdeler med en svamp dyppet i vann og rengjøringsmiddel. Vær forsiktig og ikke fukte de elektriske motorene, batteriet og komponentene til det elektriske systemet.

• Hold gressklipperen, spesielt motoren, fri for gressrester, løv eller overflødig fett for å redusere risikoen for brann.
• Løft opp dekslet, og bruk trykkluft for å fjerne eventuell skitt eller gress som har samlet opp oppå batteripakken.
• Hold knappanelet fritt for skitt og rester.

FORSIKTIG

Aldri vask karosseri og elektriske motorer med høytrykksspylere eller aggressive væsker.

8.4.2 Rengjøring av utkastkanalen (kun for modeller med oppsamling bak)

1. Fjern oppsamleren eller vernet for bakutkast.
2. Fjern gressrestene fra kanalens utkasteråpning.

8.4.3 Rengjøring av oppsamleren (kun for modeller med oppsamling bak type "I" og "II")

1. Tøm oppsamleren (avsn. 7.5.4).
2. Rist den for å fjerne alle rester av gress og jord.
3. Gjenmonter oppsamleren og vask enheten med klippeinnretninger innvendig (avsn. 8.4.4-a). Fjern oppsamleren etterpå, tøm den, skyll den og sett den bort slik at den tørker fort.

8.4.4 Rengjøring av oppsamleren (kun for modeller med oppsamling bak type "III")

1. Tøm oppsamleren (avsn. 7.5.4).
2. Ta ut oppsamleren (avsn. 5.8).
3. Rist den for å fjerne alle rester av gress og jord.
4. Sett inn oppsamleren igjen (avsn. 5.8).
5. Lukk oppsamleren (avsn. 5.8) og fortsett med innvendig rengjøring av klippeinnretningen (avsn. 8.4.4-a).
6. Demonter oppsamleren (avsn. 5.8) og skyll den grundig.

8.4.5 Rengjøring av enheten med klippeinnretninger

Rengjør enheten med klippeinnretninger nøye og fjern alle rester av gress eller rusk.

ADVARSEL

Hold personer og dyr på avstand fra området under rengjøringen av enheten med klippeinnretninger.

a. Innvendig rengjøring

Innvendig vask av enheten med klippeinnretninger og utkastkanalen må foretas på et hardt underlag när:

• oppsamleren eller vernet for bakutkast er montert (kun for modeller med oppsamling bak),
• deflektoren for sideutkast er montert (kun for modellene med sideutkast);
• føreren sitter i setet,
• enheten med klippeinnretninger er i laveste posisjon,
• giret er i fri,
• klippeinnretningene er innkoblet.

b. Utvendig rengjøring

SIKKERHETSINSTRUKSJON

For å opprettholde best mulig effektivitets- og sikkerhetsnivå for maskinen, er det nødvendig å unngå at det samler seg avsetninger eller tørre gressrester på den øvre delen av enheten med klippeinnretninger.

Gjør følgende for rengjøringen av den øvre delen av enheten med klippeinnretninger:

• Senk enheten med klippeinnretninger helt.
• Blås med trykkluft (fig. 30).

8.5 SM∅RING

Del Tiltak
Styring Gjør rent	med komprimert luft.
Enhet med klippeinn-retninger	Smør løftepunktenemed olje (fig. 31).
Hjulaksler Ta ut	hjulene. Smør akslenemed fett (fig. 39).

- Hold bolter, skruer og mutrer trukket godt til, for å være sikker på at maskinen alltid er sikker å bruke.

Kontakt umiddelbart forhandleren eller et spesialverkstad ved uregelmessigheter i funksjonen til: - kjølepedalens friposisjon (driftsbremse), - innkobling og stopp av klipperetningene, - innkobling av trekkraft fremover og i revers.

9.2 ENHET MED KLIPPEINNRETNINGER/KLIPPEINNRETNINGER

9.2.1 Innstilling av enheten med klippeinnretninger

Enhet med klippeinnretninger må være justert riktig for å oppnå en jevnt klippet plen (fig. 19). Kontroller lufttrykket i dekkene ved ujevn klipping (avsn. 7.1.3). Dersom det ikke er nok for å oppnå jevn klipping, må du kontakte forhandleren for justering av enheten med klippeinnretninger.

9.2.2 Klippeinnretninger

En uskarp klippeinnretning river bort gresset og gir en gul plen.

SIKKERHETSINSTRUKSJON

Skift alltid ut skadet, skjeve eller slitte klippeinnretninger i par sammen med skruene, for å oppretthold balanseringen.

ADVARSEL

Alle oppgaver med klippeinnretningene (demontering, sliping, balansering, ny montering og/eller bytting) er krevende arbeid som forutsetter spesialkompetanse, foruten bruk av særskilt utstyr Av sikkerhetsmessige årsaker skal derfor disse alltid utføres ved et spesialverksted.

FORSIKTIG

Bruk alltid originale klippeinnretninger med koden oppgitt i tabellen "Tekniske data".

MERK

På grunn av produktutvikling kan klippeinnretninger angitt i tabellen Tekniske data, med tiden blir erstattet av andre med tilsvarende egenskaper for kompatibilitet og sikker funksjon.

9.3 UTSKIFTING AV FOR-/BAKHJULENE

9.3.1 Innledende oppgaver

FARE

Bruk en egnet jekk.

Gjør følgende før hjulene byttes ut:

1. Parker maskinen på et solid og jevnt underlag som garanterer maskinens stabilitet.
2. Stopp maskinen.
3. Ta ut nøkkelen.
4. Sett jekken i løftepunktet ved siden av hjulet som skal skiftes ut (avsn. 9.3.2; avsn. 9.3.3).
5. Kontroller at jekken står helt vannrett på bakken.

9.3.2 Valg og plassering av jekken på bakhjulene

Legg trekiler (fig. 32.A) under hjulet (fig. 32.B) som er ved siden av hjulet som skal skiftes ut (fig. 32.C).

For modeller med oppsamling bak:

• Maks høyde til lukket jekker 110 mm. (fig. 33).
• Sett jekken under bakplaten (fig. 34.A), 180 mm fra sidekanten (fig. 33).

• Maks høyde til lukket jekker 110 mm. (fig. 35).
• Sett jekken under bakakslingen i punktet vist på figuren (fig. 36.A).

MERK

Når jekken står slik, kan den kun løfte opp hjulet som skal skiftes ut.

9.3.3 Valg og plassering av jekken på forhjulene

1. Legg trekiler (fig. 37.A) under hjulet (fig. 37.B) som er bak hjulet som skal skiftes ut (fig. 37.C).
2. Maks høyde til lukket jekk er 110 mm.
3. Legg en firkantet treplate (fig. 38.B) med et tverrsnitt på ca. 10 x 10 cm oppå jekken (fig. 38.A).

FORSIKTIG

Treplaten forhindrer skader på forakselen.

1. Hold platen i ro på jekken med en hånd. Løft opp jekken, slik at platen støtter mot rammen og strukturdelen (fig. 38.C).

MERK

Når jekken er plassert slik, er det mulig å løfte opp hele forakselen.

9.3.4 Utskifting av hjulet

SIKKERHETSINSTRUKSJON

Pass på at maskinen står stabilt og i ro under løftingen. Hvis du oppdager feil, må jekken senkes umiddelbart. Finn og løs problemene, og løft opp på nytt.

1. Trekk ut dekslet (fig. 39.A).
2. Løft opp slik at du klarer å trekke ut hjulet uten problemer.
3. Bruk et skrujern og trekk ut gummiringen (fig. 39.B) og akselskiven (fig. 39.C).
4. Trekk ut hjulet som skal byttes ut.
5. Påfør fett på aksen (fig. 39.D).
6. Monter reservehjulet.
7. Sett akselskiven og gummiringen skikkelig på plass igjen.

MERK

Kontroller at bakhjulene har samme høyde (fig. 40.A), og at forskjellen i den utvendige diameteren til de to hjulene (fig. 40.B) er maks 8-10 mm. Ved en større forskjell må innstillingen til enheten med klippeinnretninger justeres ved et autorisert verksted for å unngå ujevne størrelser.

9.3.5 Reparasjon eller bytte av dekkene

Dekkene er av typen "slangeløs", og bytte eller reparasjon pga. punktering må utføres av en dekkspesialist i henhold til gjeldende normer.

9.4 UTSKIFTING AV LED-PÆRER

9.4.1 LED TYPE I

Løsne ringmutteren (fig. 41.A) og ta ut koblingsstykket (fig. 41.B). Demonter LED-lampen (fig. 41.C) som er festet med skruene (fig. 41.D).

9.4.2 LED TYPE II (med bajonett)

Lyspærene har bajonettsokkel, som kan tas ut ved å vri den mot klokken med en tang (fig. 42)

10. OPPBEVARING

Når maskinen skal oppbevares lengre enn 30 dager:

1. Ta ut tenningsnøkkelen.
2. Rengjør maskinen skikkelig.
3. Kontroller at det ikke finnes skader på maskinen. Kontakt eventuelt et autorisert servicesenter.
4. Maskinen må oppbevares:

• med senket enhet med klippeinnretninger,
- på et tørt sted,
- i le for vær og vind og ved en anbefalt temperatur på mellom 0 og +40°C,
- helst tildekket med en presenning,
• utilgjengelig for barn.
• Pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet.

FORSIKTIG

Batteriet må lades opp minst én gang i måneden og alltid før arbeidet gjenopptas.

Når maskinen skal startes opp igjen, må det gjøres som angitt i kapittel "7. Bruk av maskinen".

11. FLYTTING OG TRANSPORT

1. Koble ut klippeinnretningen.
2. Sett enheten med klippeinnretninger i høyeste posisjon.
3. Slå av maskinen og ta ut tenningsnøkkelen.
4. Koble ut transmisjonen (avsn. 6.3).

- Gjør følgende ved transport av maskinen på et kjøretøy eller tilhenger:

• Bruk tilstrekkelig kraftige, brede og lange lasteramper.
• Last maskinen med avslått motor, tenningsnøkkelen tatt ut, uten fører og ved å skyve. Bruk et egnet antall personer.
• Senk enheten med klippeinnretninger.
• Plasser maskinen slik at den ikke utgjør en fare for noen.
  • Koble inn transmisjonen (avsn. 6.3).
• Fest maskinen skikkelig til transportmidlet med tau eller kjettinger for å unngå at den velter.

SIKKERHETSINSTRUKSJON

Kontakt servicesenteret hvis ikke flyttingen eller transporten kan gjøres under sikre forhold.

12. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å betjene maskinen, samt informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved ikke autoriserte verksted eller av ukvalifiserte personer fører til bortfall av garantien, og hever produsenten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.
• Autoriserte serviceverksteder bruker utelukkende originale reservedeler. Originale reservedeler og tilbehør har blitt utviklet spesifikt for disse maskinene.
• Ikke originale reservedeler og tilbehør er ikke godkjent Bruk av ikke originale reservedeler og tilbehør setter sikkerheten i fare og hever produsenten for enhver forpliktelse og ethvert ansvar.
• Det anbefales å levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i året.

13. HVA SOM DEKKES AV GARANTIEN

Garantivilkårene gjelder kun for forbrukere, det vil si brukere som ikke er profesjonelle fagfolk. Garantien dekker alle material- og produksjonsdefekter som måtte oppstå

i løpet av garantiperioden og som har blitt godkjent av Forhandleren eller et spesialisert servicesenter. Garantiens utstrekning begrenser seg til reparasjon og utskiftning av den defekte komponenten.

Garantiens utstrekning er underordnet regelmessig vedlikehold av maskinen.

Brukeren må nøye følge alle vedlagte instruksjoner.

• Manglende kjennskap til vedlagt dokumentasjon (Bruks- og vedlikeholdsanvisning).
  • Profesjonell bruk.
  • Uoppmerksomhet, forsømmelse.
• Eksterne årsaker (lynnedslag, støt, forekomst av fremmedlegemer inne i maskinen) eller ulykker.
• Uegnet bruk og montering, eller som ikke er tillatt av produsenten.
  • Dårlig vedlikehold.
  • Endring av maskinen.
• Bruk av uoriginale reservedeler (tilpassede deler).
• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten.
  Garantien dekker dessuten ikke:
• Ordinære/ekstraordinære vedlikeholdsoppgaver (beskrevet i bruks- og vedlikeholdsanvisningen).
• Normal slitasje av forbruksmaterial som klippeinnretninger, hjul, lykter, sikkerhetsbolter og ledninger.
• Normal slitasje.
• Estetisk forringelse av maskinen på grunn av bruk.
  • Støttene til klippeinnretningene
• Tilleggskostnadene som eventuelt er knyttet til aktivering av garantien, slik som kjøring til brukeren, transport av maskinen til forhandler, leie av erstattende utstyr eller innleie av et eksternt firma for alt vedlikeholdsarbeidet.

Kjøperen er beskyttet av gjeldende nasjonale lover. Kjøperens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.

14. VEDLIKEHOLDSTABELL

I rutene ved siden av kan du anmerke dato eller antall funksjonstimer for når inngrepet ble utført.

Inngrep Hyppighet	(timer)	Utført (Dato eller Timer) Merkna-der
Kontroll av alle fester	Før hver bruk
Kontroll av dekktrykk	Før hver bruk					avsn. 7.1.3
Sikkerhetskontroller/kontroll av betjeningsutstyr	Før hver bruk avsn. 7.2
Kontroll av spaken for frigjøring av transmisjonen	Før hver bruk avsn. 6.3
Montering/kontroll av bakre vern	Før hver bruk avsn. 5.5
Lade batteriet	Før hver brukEtter hver brukFør lagring					avsn. 8.2
Generell rengjøring og kontroll	Etter hver bruk avsn. 8.4
Kontroll av eventuelle skader på maskinen. Kontakt eventuelt et autorisert servicesenter.	Etter hver bruk
Kontroll av at klippeinnretningene er festet og skarpe	25 *
Bytte av klippeinnretningene	100 *
Generell smøring	25					avsn. 8.5 **

* Oppgave som må utføres av forhandleren eller et spesialverksted.

** Den generelle smøringen av alle bevegelige deler bør i tillegg utføres hver gang maskinen settes bort for en lenger periode.

15. FEILS∅KING

Problem Årsak Løsning
1. Maskinen tennes ikke.	Batteriet er utladet.	Lad batteriet (avsn. 8.2.2).
2. Uregelmessige kutt Klippeinnretningene er ikke skarpe.		Kontakt et autorisert sericesenter.
		Høy fremdriftshastighet i forhold til klippehøyde.Enheten med klippeinnretninger er full av gress.
3. Unormale vibrasjoner ved bruk.	Klippeinnretningene er ikke balansert.Klippeinnretninger har løsnet.Deler har løsnet.Eventuelle skader	Reduser fremdriftshastigheten og/eller øk klippehøyden.Vent til gresset er tørt.Rengjør enheten med klippeinnretninger.
		Kontakt et autorisert for kontroller,utskiftinger eller reparasjoner.

Problem Årsak Løsning
4. Ikonet fig. 13.E er tent og batteriets LED-lys 2 og 5 blinker.Knappanel type “I” og “II”Knappanel type “III”	Strømoverbelastning fra batteriet som skyldes:
	1. For tunge arbeidsforhold.	Reduser fremdriftshastigheten.
		∅k klippehøyden.
	2. For bratt skråning. Reduser fremdriftshastigheten og kontroller skråningen.
5. Ikonet fig. 13.N blinker. Alle andre indikasjoner på knappanelet (ikoner/LED-lys) fungerer og er synlige.	Pre-alarm for overoppheting av batteriet, trekkmotoren og/eller motorene til klippeinnretningene som skyldes:
	1. Tunge arbeidsforhold.	Reduser fremdriftshastigheten.
		∅k klippehøyden.
6. Ikonene fig. 13.E og fig. 13.N er tent og batteriets LED-lys 2 og 4 blinker.Knappanel type “I” og “II” Knappanel type “III”	Overoppheting/ underoppheting av batteriet som skyldes:	Slå av maskinen og vent i minst 5 minutter før du slår den på igjen.
	1. Tunge arbeidsforhold.	Reduser fremdriftshastigheten.
		∅k klippehøyden.
	2. Uegnede miljøforhold.	Arbeid i miljø med en temperatur eget for maskinens driftsforhold.
7. Ikonet fig. 13.E er tent og batteriets LED-lys 1, 4 og 5 blinker.Knappanel type “I” og “II”Knappanel type “III”	Strømoverbelastning til klippeinnretningene som skyldes:
	1. Tunge arbeidsforhold.	Reduser fremdriftshastigheten.
		∅k klippehøyden.
	2. Tilstoppinger hindrer rotasjon av klippeinnretningene.	Fjern tilstoppingene.
	3. Enheten med klipperetninger er full av gress.	Rengjør enheten med klippeinnretningene.
8. Ikonene fig. 13.E og fig. 13.N er tent og batteriets LED-lys 1 og 3 blinker.Knappanel type “I” og “II”Knappanel type “III”	Overoppheting av motorene til klippeinnretningenes som skyldes:	Slå av maskinen og vent i minst 5 minutter før du slår den på igjen.
	Tunge arbeidsforhold. Reduser fremdriftshastigheten.
			∅k klippehøyden.
9. Ikonet fig. 13.E er tent og batteriets LED-lys 1, 3 og 5 blinker.Knappanel type “I” og “II”Knappanel type “III”	Motorene til klippeinnretningene dreier ikke, noe som skyldes:
	1. Tunge arbeidsforhold.	Reduser fremdriftshastigheten.
		∅k klippehøyden.
	2. Tilstoppinger hindrer rotasjon av klippeinnretningene.	Fjern tilstoppingene.
	3. Enheten med klipperetninger er full av gress.	Rengjør enheten med klippeinnretningene.
10. Ikonene fig. 13.E og fig. 13.N er tent og batteriets LED-lys 1, 2 og 4 blinker.Knappanel type “I” og “II”Knappanel type “III”	Overoppheting av trekkmotoren som skyldes:	Slå av maskinen og vent i minst 5 minutter før du gjentar startprosedyren.
	1. Trekkmotor under belastning.	Reduser fremdriftshastigheten.
	2. For bratt skråning. Reduser fremdriftshastigheten og kontroller skråningen.
	3. For mye gjørme på hjulene.	Kontroller at hjulene ikke er blokkerte, og rengjør dem eventuelt.
11. Ikonene fig. 13.E og fig. 13.O er tent og batteriets LED-lys 1, 2, 4 og 5 blinker.Knappanel type “I” og “II”Knappanel type “III”	Maskinen er startet uten at kjørepedalen er sluppet ut (ikke i fri-posisjon).	Slå av maskinen og gjenta kun startprosedyren etter å ha kontrollert at kjørepedalen er i fri-posisjon (pedal sluppet).
12. Ikonene fig. 13.E og fig. 13.O er tent og batteriets LED-lys 1, 2, 3 og 5 blinker.Knappanel type “I” og “II”Knappanel type “III”	Spak for innkobling/utkobling av transmisjon er i posisjon for utkoblet transmisjon.	Kontroller posisjonen til spaken for innkobling/utkobling av transmisjon, og før den eventuelt til posisjon for innkoblet transmisjon.
		Kontakt et servicesenter hvis problemet vedvarer.
13. Batteriets LED-lys fig. 13.F tennes og slukkes i rekkefølge fra venstre mot høyre, og omvendt.	Kommunikasjonsfeil mellom de elektroniske modulene.	Slå av maskinen og gjenta startprosedyren.
		Kontakt et servicesenter hvis problemet vedvarer.

MERK

For maskiner med knappanel type "III", sammen med en feilkombinasjon av LED-lys, vises en numeriske feilkode i sifrene for prosentvis batterilading (fig. 13.Y). Hvis nødvendig, oppgi den numeriske feilkoden til det autoriserte servicesenteret.

MERK

Kontakt umiddelbart et godkjent servicesenter for problemer som ikke er angitt i tabellen.

16. TILBEH∅R

16.1 MULCHING-SETT

Batterilader som reduserer batteriets ladetid. Listen over godkjente batteriladere for denne maskinen finner du i tabellen "Tekniske data". Holder batteriet i god stand när maskinen ikke brukes og garanterer et utmerket ladenivå og en lenger levetid for batteriet (fig. 44.B).

16.3 SETT MED TILHENGERFESTE

For å slepe en liten tilhenger (fig. 44.C).

16.4 PRESENNING

Beskytter maskinen mot støv når den ikke brukes (fig. 44.D).

16.5 SETT MED VERN FOR BAKUTKAST

Skal benyttes i stedet for oppsamleren, när gresset ikke samles opp (fig. 44.C) (Kun for modeller med oppsamling bak).

16.6 SN∅KJETTINGER 18"

De forbedrer grepet på bakhjulene på snødekte strekninger og tillater bruk av utstyr for snømåking (fig. 44.B).

16.7 GJ∅RME-/SN∅HJUL 18"

Disse forbedrer trekkytelsene på snødekt og gjørmete underlag (fig. 44.G).

16.8 TILHENGER

For transport av verktøy og andre gjenstander, innenfor de tillatte vektbegrensningene (fig. 44.H).

16.9 SPREDER

For å strø salt eller gjødsel (Fig. 44.1).

16.10 SAMLER AV BLAD OG GRESS

For å samle opp blader og gress på gressplener (fig. 44.J).

16.11 SN∅PLOG

For snømåking og sideutkast av fjernet snø (fig. 44.K).

SPIS TREŚCI

1. INFORMACJE OGÓLNE....2
2. OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA....2
3. OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA KOSIARKI DO TRAWY PROWADZONEJ PRZEZ OPERATORA SIEDZĄCEGO....5

16.6 SNEŽNE VERIGE 18"

7.1.1 Kontroll av batteriet

8.4.1 Rengöring av maskinen

8.4.5 Rengöring av skärenhetsgruppen
