NAVODILA ZA UPORABO Tornado 398e STIGA

SLOVENŠČINA - Prevod izvirnih navodil

2) Električna sigurnost

2. Oznaka usklađnosti EZ.

I. Pogonski motor: pogoni kotače.

• rezna glava aktivirana;

2) Električna sigurnost

• spojite stroj na strujnu utičnicu dovoljne jakosti.

poravnajte prednje kotače.

1. Ključ odspojen. Krug napajanja je

Za zaustavljanje stroja:

približne 1 m dopredu.

približne 1 m dopredu.

5.5 Montaža ščitnika bočnega

izmeta (samo za modele z bočnim izmetom) ........................................... 10

5.6 Namestitev bočne ojačitve sestava

rezalnih naprav (samo za modele z bočnim izmetom, če je predvidena) ... 11

5.7 Namestitev in dokončanje namestitve

6.3 Vzvod za vklop/izklop prenosnega

6.6 Pomožna vtičnica za USB-opremo .... 13

16.5 Komplet ščitnika zadnjega izmeta ..... 36

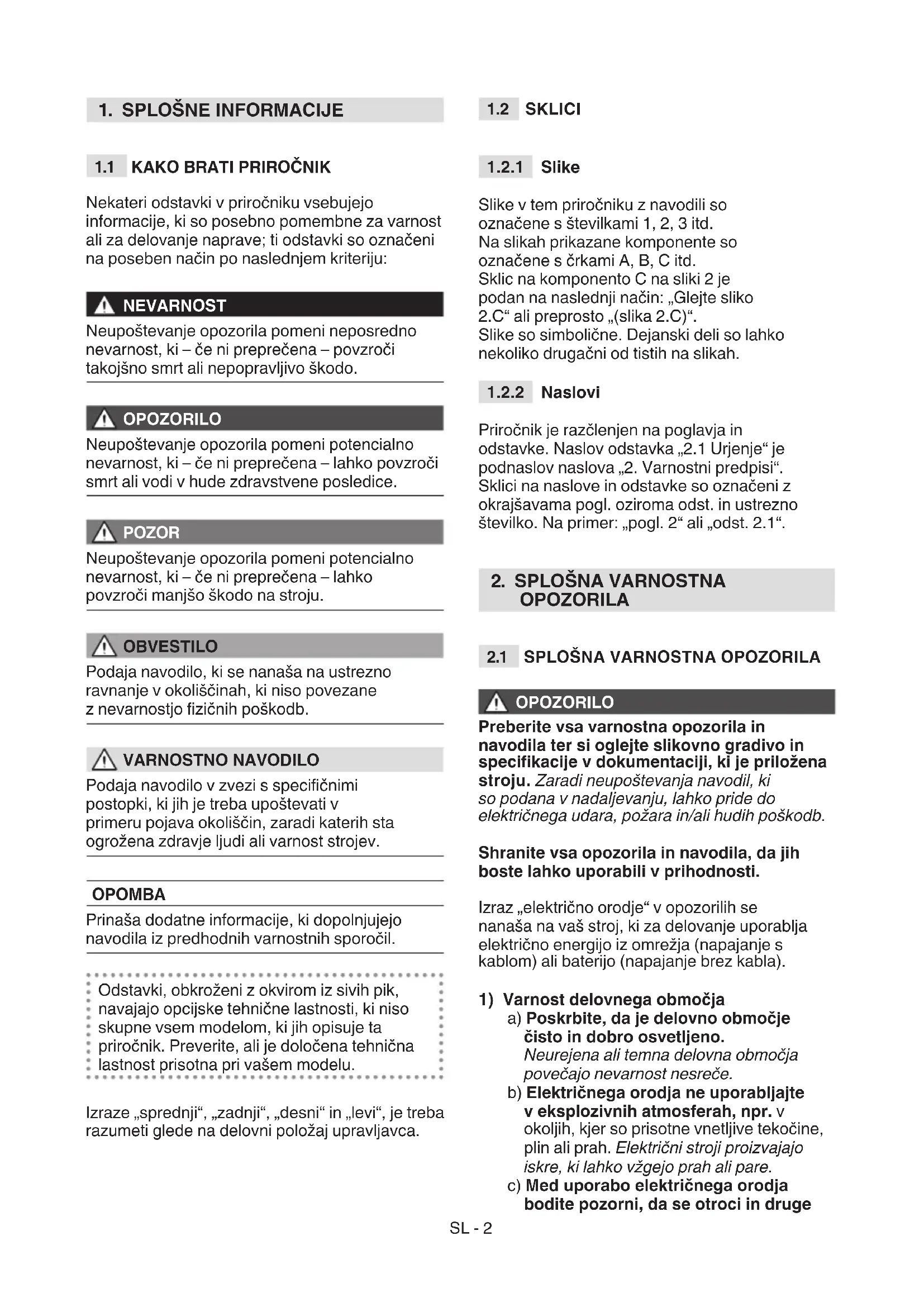

Nekateri odstavki v priročniku vsebujejo informacije, ki so posebno pomembne za varnost ali za delovanje naprave; ti odstavki so označeni na poseben način po naslednjem kriteriju: NEVARNOST Neupoštevanje opozorila pomeni neposredno nevarnost, ki – če ni preprečena – povzroči takojšno smrt ali nepopravljivo škodo. OPOZORILO Neupoštevanje opozorila pomeni potencialno nevarnost, ki – če ni preprečena – lahko povzroči smrt ali vodi v hude zdravstvene posledice. POZOR Neupoštevanje opozorila pomeni potencialno nevarnost, ki – če ni preprečena – lahko povzroči manjšo škodo na stroju. OBVESTILO Podaja navodilo, ki se nanaša na ustrezno ravnanje v okoliščinah, ki niso povezane z nevarnostjo zičnih poškodb. VARNOSTNO NAVODILO Podaja navodilo v zvezi s specičnimi postopki, ki jih je treba upoštevati v primeru pojava okoliščin, zaradi katerih sta ogrožena zdravje ljudi ali varnost strojev. OPOMBA Prinaša dodatne informacije, ki dopolnjujejo navodila iz predhodnih varnostnih sporočil. Odstavki, obkroženi z okvirom iz sivih pik, navajajo opcijske tehnične lastnosti, ki niso skupne vsem modelom, ki jih opisuje ta priročnik. Preverite, ali je določena tehnična lastnost prisotna pri vašem modelu. Izraze „sprednji“, „zadnji“, „desni“ in „levi“, je treba razumeti glede na delovni položaj upravljavca.

Slike v tem priročniku z navodili so označene s številkami 1, 2, 3 itd. Na slikah prikazane komponente so označene s črkami A, B, C itd. Sklic na komponento C na sliki 2 je podan na naslednji način: „Glejte sliko 2.C“ ali preprosto „(slika 2.C)“. Slike so simbolične. Dejanski deli so lahko nekoliko drugačni od tistih na slikah.

Priročnik je razčlenjen na poglavja in odstavke. Naslov odstavka „2.1 Urjenje“ je podnaslov naslova „2. Varnostni predpisi“. Sklici na naslove in odstavke so označeni z okrajšavama pogl. oziroma odst. in ustrezno številko. Na primer: „pogl. 2“ ali „odst. 2.1“.

OPOZORILO Preberite vsa varnostna opozorila in navodila ter si oglejte slikovno gradivo in specikacije v dokumentaciji, ki je priložena stroju. Zaradi neupoštevanja navodil, ki so podana v nadaljevanju, lahko pride do električnega udara, požara in/ali hudih poškodb. Shranite vsa opozorila in navodila, da jih boste lahko uporabili v prihodnosti. Izraz „električno orodje“ v opozorilih se nanaša na vaš stroj, ki za delovanje uporablja električno energijo iz omrežja (napajanje s kablom) ali baterijo (napajanje brez kabla).

1) Varnost delovnega območja

a) Poskrbite, da je delovno območje čisto in dobro osvetljeno. Neurejena ali temna delovna območja povečajo nevarnost nesreče. b) Električnega orodja ne uporabljajte v eksplozivnih atmosferah, npr. v okoljih, kjer so prisotne vnetljive tekočine, plin ali prah. Električni stroji proizvajajo iskre, ki lahko vžgejo prah ali pare. c) Med uporabo električnega orodja bodite pozorni, da se otroci in drugeSL - 3 prisotne osebe zadržujejo na varni razdalji. Zaradi motečih dejavnikov lahko med delom izgubite nadzor.

2) Električna varnost

a) Vtikač polnilnika baterije mora biti združljiv z vtičnico. Vtikača v nobenem primeru ne spreminjajte. Ne uporabljajte adapterjev za kabel polnilnika baterije, ki je ozemljen. Vtikači, ki niso nikakor spremenjeni in so primerni za vtičnico, zmanjšajo nevarnost električnega stresljaja. b) Vtikač električnega orodja mora biti združljiv z vtičnico. Vtikača v nobenem primeru ne spreminjajte. Ne uporabljajte adapterjev za električna orodja, ki so ozemljena. Vtikači, ki niso nikakor spremenjeni in so primerni za vtičnico, zmanjšajo nevarnost električnega stresljaja. c) Izogibajte se stiku telesa s predmeti, ki imajo ozemljitev, kot so cevi, radiatorji, kuhinjski elementi, hladilniki. V primeru takšnega stika se poveča nevarnost električnega stresljaja. d) Električnega orodja ne izpostavljajte dežju ali mokremu okolju. Voda, ki vstopi v električno orodje, poveča nevarnost električnega udara. e) Nikoli ne vlecite kabla polnilnika baterije, ko želite izvleči vtikač. Kabel polnilnika baterije zaščitite pred toploto, oljem, topili, ostrimi predmeti, ostrimi robovi ali premičnimi deli. Poškodovan ali pretisnjen kabel poveča nevarnost električnega udara. f) Kabla ne uporabljajte na neustrezen način. Kabla ne uporabljajte za nošenje ali vleko orodja. Kabla ne vlecite, da bi vtič izklopili iz vtičnice. Kabla ne izpostavljajte virom toplote, olju, ostrim robovom ali premikajočim sestavnim delom. Poškodovan ali pretisnjen kabel poveča nevarnost električnega udara. g) Kadar z električnim orodjem opravljate dela na prostem, uporabite podaljšek, ki je primeren za uporabo na prostem. Uporaba ustreznega električnega podaljška zmanjša nevarnost električnega udara. h) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite električno vtičnico, ki je zaščitena z odklopnikom na preostali (diferenčni) tok (RCD-Residual Current Device). Uporaba naprave na preostali tok zmanjša nevarnost električnega udara.

• Za rokovanje z električnimi kabli in njihovo priključitev morate izbrati suho mesto.

• Pazite, da ne pride do stika med električnim vtikačem ali kablom in mokrim območjem (mlaka ali vlažen teren).

• Po potrebi uporabite podaljške z neprepustnimi in homologiranimi vtičnicami, ki jih dobite v trgovinah.

• Električno vtičnico za polnjenje, priključeno na električno omrežje stavbe, mora pripraviti usposobljen elektrotehnik, vtičnica mora biti ustrezno zaščitena z odklopnikom na preostali tok (RCD- Residual Current Device), odklopni tok mora ustrezati veljavnim standardom.

• Nepravilno izveden električni priklop lahko povzroči kratek stik in resne telesne poškodbe, vključno s smrtjo.

• Med polnjenjem baterije preprečite prekinitev dovajanja električnega toka:

• preverite, ali je skupna moč električne napeljave ustrezna.

• priključite stroj na električno vtičnico z zadostno amperažo.

• ne uporabljajte istočasno drugih električnih aparatov z visoko porabo energije.

a) Med uporabo električnega orodja ostanite zbrani, spremljajte svoje delo in ravnajte preudarno. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo električnega orodja lahko povzroči hude telesne poškodbe. b) Uporabljaje osebno varovalno opremo. Vedno nosite zaščitna očala. Uporaba osebne varovalne opreme, npr. protiprašne maske, zaščitne in protizdrsne obutve, zaščitne čelade ali zaščitnih slušalk, zmanjša nevarnost telesnih poškodb. c) Preprečite nehotene zagone orodja. Preden vtič priklopite na vtičnico, primete ali prenašate električno orodje, se prepričajte, da je stikalo v položaju za izklop (OFF). Če električno orodje prenašate s prstom na stikalu ali ga priklopite na električno vtičnico, ko je stikalo v položaju za vklop (ON), se poveča nevarnost nesreče. d) Pred zagonom električnega orodja odstranite vse ključe in nastavitvenaSL - 4 orodja. Ključ ali orodje, ki ostane v stiku s premičnim delom stroja, lahko povzroči telesne poškodbe. e) Ne nagibajte se. Vedno ohranite ustrezno oporo in ravnotežje. To vam omogoči boljši nadzor nad električnim orodjem v primeru nepredvidljivih dogodkov. f) Oblecite se delu primerno. Ne nosite ohlapnih oblek ali nakita. Poskrbite, da vaši lasje in oblačila ostanejo na varni razdalji od premičnih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zataknejo med premične dele. g) Če je na voljo oprema za priklop na sistem za odsesavanje in zbiranje prahu, se prepričajte, da je ustrezno priklopljena in se pravilno uporablja. Uporaba te opreme lahko zmanjša tveganja, ki so povezana s prahom. h) Ne dovolite, da bi zaradi izkušenj, pridobljenih pri uporabi stroja, postali manj pozorni in prenehali upoštevati pravila varne uporabe električnega orodja. Malomarno ravnanje lahko povzroči hude poškodbe v delčku sekunde.

4) Uporaba in zaščita električnega orodja

a) Električnega orodja ne preobremenite. Uporabite električno orodje, ki je primerno za izvajanje opravila. S primernim električnim orodjem boste delo opravili kakovostneje in varneje ter s hitrostjo, za katero je bilo zasnovano. b) Električnega orodja ne uporabljajte, če ga ni mogoče pravilno zagnati ali zaustaviti s stikalom. Električno orodje, ki ga ni mogoče zagnati s stikalom, je nevarno in ga je treba popraviti. c) Ne uporabite stroja, če ga s stikalom na ključ ni možno pravilno zagnati ali zaustaviti. Stroj, ki ga ni možno zagnati s stikalom na ključ, je nevaren in mora na popravilo v servisni center. d) Pred izvajanjem nastavitev, menjavo dodatne opreme ali shranjevanjem električnega orodja odstranite kontaktni ključ. Ti preventivni varnostni ukrepi zmanjšajo tveganje za naključen zagon stroja. e) Ko električnega orodja ne uporabljate, ga shranjujte zunaj dosega otrok. Ravno tako ne dovolite, da bi ga uporabljale osebe, ki z njim nimajo izkušenj in niso seznanjene s temi navodili. Električna orodja so nevarna, če jih uporabljajo neusposobljene osebe . f) Vzdržujte električna orodja in dodatno opremo. Preverite, ali so premični deli ustrezno poravnani in se lahko prosto gibljejo, ter se prepričajte, da ni nobenih poškodb ali drugih stanj, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodb je treba električno orodje pred uporabo popraviti. Veliko nesreč nastane zaradi pomanjkljivega vzdrževanja. g) Poskrbite, da so rezalni deli nabrušeni in čisti. Ustrezno vzdrževanje rezalnih delov ter dobro nabrušena rezila prispevajo k boljšemu nadzoru nad rezili, saj se manj zatikajo. h) Uporabite električno orodje in pripadajočo dodatno opremo skladno s priloženimi navodili in ob upoštevanju delovnih pogojev ter vrste dela, ki ga boste opravljali. Uporaba električnega orodja za drugačne postopke od predvidenih lahko povzroči nevarnost.

i) Poskrbite, da so ročaji in vse

oprijemalne površine suhi, čisti in brez sledov olja in masti. Drseči ročaji in oprijemalne površine ne omogočajo varnega izvajanja premikov in upravljanja orodja v primeru nepredvidenih dogodkov.

5) Uporaba baterijskega orodja

in previdnostni ukrepi a) Za polnjenje baterije uporabljajte samo polnilnike, ki jih priporoča proizvajalec. Polnilnik, ki je zasnovan za določeno vrsto baterijskega sklopa, lahko povzroči nevarnost požara, električni udar, pregrevanje ali iztekanje korozivne tekočine iz baterije, če se uporablja za polnjenje drugačne vrste baterij od predvidene. b) Uporabljajte samo baterije, ki so predvidene posebej za vaše orodje. Uporaba katere koli druge skupine baterij lahko povzroči nevarnost za poškodbe in požar. c) Kadar baterije ne uporabljate, je ne hranite v bližini kovinskih predmetov, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki bil lahko povzročili kratki stik med kontakti. Kratki stik med kontakti baterije lahko privede do vžiga ali požara. d) Če je baterija v slabem stanju, lahko iz nje izteka tekočina. Preprečite stik s tekočino. Del telesa, ki je prišel v nehoten stik s tekočino, izpirajte z vodo. Če pride tekočina v stik z očmi, se posvetujte tudi zSL - 5 zdravnikom. Tekočina, ki izteče iz baterije, lahko povzroči draženje kože ali opekline. e) Baterije ali orodja ne uporabljajte, če sta poškodovana ali spremenjena na nedovoljen način. Delovanje baterij, ki so poškodovane ali spremenjene na nedovoljen način, je lahko nepredvidljivo; takšne baterije lahko povzročijo požar, eksplozijo ali nevarnost poškodb. f) Baterijskega sklopa ali orodja ne izpostavljajte ognju ali previsokim temperaturam. Izpostavljanje ognju ali temperaturam, višjim od 70 °C, lahko povzroči eksplozijo. g) Upoštevajte vsa navodila za polnjenje in ne polnite sklopa baterij ali orodja, če temperatura ni znotraj območja, navedenega v navodilih. Neustrezno polnjenje ali polnjenje pri temperaturah zunaj navedenega območja lahko poškoduje baterijo in poveča nevarnost požara. h) Ne polnite sklopa baterij v prostorih, kjer so prisotne pare, vnetljive snovi ali pretirana vlaga. Če se vlažnemu okolju ni možno izogniti, uporabite električni vtič, zaščiten z odklopnikom na preostali tok (RCD- Residual Current Device), da zmanjšate nevarnost električnega stresljaja.

• Seznanite se s kontrolnimi ročicami in s pravilno uporabo stroja. Naučite se hitro ustaviti stroj.

• Nikoli ne dovolite, da stroj uporabljajo otroci ali osebe, ki niso ustrezno seznanjene z uporabniškimi navodili. Lokalni zakoni lahko določajo spodnjo starostno mejo za uporabnike.

• Ne prevažajte otrok ali drugih potnikov.

• Izpostaviti je treba, da je upravljavec ali uporabnik odgovoren za nesreče ali nepredvidene razmere, v katerih lahko pride do poškodb drugih oseb ali njihove lastnine. Uporabnik mora oceniti morebitna tveganja na terenu, kjer namerava opravljati delo, in poskrbeti za svojo varnost in varnost drugih oseb, kar še posebej velja za nagnjene, neravne, spolzke ali nestabilne terene.

• Ta priročnik se šteje za del stroja, zato ga mora v primeru njegove začasne izročitve ali prodaje vedno spremljati.

• Nadenite si primerna oblačila, močne delovne čevlje, ki varujejo pred drsenjem, in dolge hlače. Ne zaganjajte stroja bosi ali z odprtimi sandali. Nosite zaščitne glušnike.

• Uporaba protihrupne varovalne opreme lahko zmanjša vašo sposobnost, da slišite morebitna opozorila (klice ali alarme). Bodite skrajno pozorni na vse, kar se dogaja okrog delovnega območja.

• Ne nosite šalov, halj, verižic, zapestnic, oblačil z ohlapnimi deli, trakovi ali kravatami in drugih visečih ali širokih oblačil ali dodatkov, ki bi se lahko zapletli v stroj ali predmete in materiale na delovnem mestu.

• Spnite dolge lase. Delovno območje/stroj Dobro preglejte celotno delovno območje in odstranite vse, kar bi stroj lahko izmetal ali bi lahko poškodovalo rezalno napravo/ vrteče dele (kamenje, veje, žice, kosti itd.).

• Stroja ne uporabljajte v okoljih z nevarnostjo eksplozije in v prisotnosti vnetljivih tekočin, plina ali prahu. Električni kontakti ali mehansko trenje lahko ustvarijo iskre, ki lahko povzročijo vžig prahu ali hlapov.

• Stroj upravljajte samo pri dnevni svetlobi ali pod dobro umetno svetlobo in ob dobri vidljivosti.

• Poskrbite, da se na delovnem območju ne zadržujejo odrasle osebe, otroci in živali. Otroke mora nadzorovati druga odrasla oseba.

• Dela ne opravljajte, ko je trava mokra, v dežju in v primeru nevarnosti nevihte, zlasti če je napovedana možnost grmenja.SL - 6

• Posebno pozorni bodite na nepravilnosti terena (izbokline, vbokline), nagibe, skrite nevarnosti in na morebitno prisotnost ovir, ki bi lahko zmanjšale vidljivost.

• Zelo pozorni bodite v bližini strmin, jarkov ali nasipov. Če eno izmed koles prekorači rob ali če rob popusti, se stroj lahko prevrne.

• Bodite previdni na nagnjenih površinah: potrebna je posebna pazljivost, da preprečite prevrnitev stroja ali izgubo nadzora nad strojem. Glavni vzroki za izgubo nadzora so:

• Pomanjkljivo poznavanje učinkov, ki so lahko posledica pogojev na terenu.

• Uporaba stroja kot vlečnega vozila.

• Če stroj uporabljate v bližini ceste, bodite pozorni na promet. OBVESTILO Stroji, ki so predmet tega priročnika, niso zasnovani za uporabo kot vlečna vozila. Ravnanje

• Med vožnjo in med delom pazite, da ne boste raztreseni, in ohranjajte potrebno zbranost.

• Bodite posebno pozorni pri vzvratni vožnji ali pomikanju v smeri nazaj. Pred in med vzvratnim pomikanjem opazujte, kaj je za vami, da se prepričate o odsotnosti ovir.

• Bodite pozorni, kadar uporabljate dodatno opremo, ki lahko vpliva na stabilnost stroja, zlasti na nagnjenih terenih.

• Roke in stopala imejte vedno daleč proč od rezalne naprave, tako med zaganjanjem stroja kot med njegovo uporabo.

• Rok in nog ne približujte nosilcu sedeža. Nevarnost poškodb zaradi stisnjenja. OPOZORILO Rezalni element se vrti še nekaj sekund po njegovem izklopu ali po zaustavitvi motorja. OPOZORILO Bodite pozorni na sestave, ki vključujejo več rezalnih naprav, saj lahko ena vrteča se rezalna naprava vpliva na vrtenje drugih. VARNOSTNO NAVODILO V primeru zlomov ali nezgod med delom nemudoma zaustavite motor in se oddaljite od kosilnice, da ne povzročite dodatne škode; v primeru nezgod, v katerih se poškodujejo upravljavec ali tretje osebe, nemudoma nudite ustrezno prvo pomoč in se obrnite na zdravstveno ustanovo za ustrezno oskrbo. Natančno odstranite morebitne drobce, ki bi lahko povzročili škodo ali poškodbe ljudi in živali, če jih ti ne bi opazili. Omejitve pri uporabi

• Nikoli ne uporabljajte stroja, če so zaščite poškodovane, če manjkajo ali niso pravilno nameščene (zbiralna košara, ščitnik bočnega izmeta, ščitnik zadnjega izmeta).

• Ne uporabljajte stroja, če kosi dodatne opreme oziroma orodja niso nameščeni na predvidenih mestih.

• Ne izklopite, ne dezaktivirajte, ne odstranite in ne predelajte obstoječih varnostnih sistemov oziroma mikrostikal.

• Stroja ne izpostavljajte prevelikim obremenitvam; za zahtevna dela ne uporabljajte neprimernega stroja; z uporabo ustreznega stroja zmanjšate nevarnost in izboljšate kakovost dela.

• Stroj ni homologiran za uporabo na javnih cestah. Uporabljate ga lahko (v skladu s prometnim zakonom) izključno na zasebnih območjih, kjer ni dovoljen promet.

3.4 VZDRŽEVANJE, SHRANJEVANJE

Redno vzdrževanje in pravilno shranjevanje zagotavljata varno uporabo stroja in visoko raven njegove učinkovitosti. Vzdrževanje

• Nikoli ne uporabljajte stroja, če so njegovi deli obrabljeni ali poškodovani. Poškodovane ali obrabljene dele morate vedno zamenjati; ne smete jih popravljati.

• Ne popravljajte baterije. Popravila mora izvesti proizvajalec ali specializirani servisni center. VARNOSTNO NAVODILO Raven hrupa in raven vibracij, ki sta navedeni v teh navodilih, je treba razumeti kot maksimalni vrednosti med uporabo stroja. Uporaba neuravnovešenega rezalnega elementa, prehitro gibanje in opuščanje vzdrževalnih posegov pomembno vplivajo na emisije hrupa in vibracije. To pomeni, da je treba izvajati preventivne ukrepe za preprečitev možnosti poškodb zaradi močnega hrupa in vibracij; poskrbite za vzdrževanje stroja, nosite zaščitne glušnike in med delom delajte odmore. Shranjevanje Za zmanjšanje nevarnosti požara posod z ostanki rastlin ne puščajte v zaprtem prostoru.

3.5 VAROVANJE OKOLJA

Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi stroja, kar prinaša korist tako družbi, v kateri živimo, kot našemu prostoru.

• Natančno upoštevajte lokalne predpise za odlaganje embalaže, pokvarjenih delov ali katerega koli elementa, ki izrazito vpliva na okolje; ti odpadki ne smejo biti odloženi skupaj z običajnimi odpadki, temveč jih je treba zbrati ločeno in predati posebnim zbirnim centrom, kjer bo poskrbljeno za recikliranje materialov.

• Natančno upoštevajte lokalne predpise glede odstranjevanja odpadnih materialov.

• Ko se odločite, da boste stroj zavrgli, ga ne odložite v okolje, temveč se v skladu z veljavnimi lokalnimi predpisi obrnite na center za zbiranje odpadkov. Električnih aparatov ne odlagajte med gospodinjske odpadke. Na podlagi evropske Direktive 2012/19/EU o električnih in elektronskih odpadkih ter na podlagi njenega izvajanja v skladu z nacionalnimi predpisi je treba izrabljene električne naprave zbirati ločeno, z namenom predelave na ekološko ustrezen način. Pri odlaganju električnih aparatov na odlagališče ali v zemljo lahko škodljive snovi dosežejo podtalnico in vstopijo v prehrambno verigo, kar ima negativne posledice za vaše zdravje in dobro počutje. Za podrobnejše informacije o odstranjevanju tega izdelka se posvetujte s svojim prodajalcem ali z ustanovo, ki je pristojna za predelavo gospodinjskih odpadkov. Baterije je ob koncu njihove življenjske dobe treba skrbno odstraniti v skladu z veljavno lokalno zakonodajo. Baterija vsebuje material, ki je nevaren za vas in okolje. Odstraniti jo je treba ločeno od drugih odpadkov, v zbiralnem centru, ki sprejema litij-ionske baterije. Ločeno zbiranje rabljenih proizvodov in embalaže omogoča reciklažo materialov in njihovo ponovno uporabo. Ponovna uporaba recikliranih materialov prispeva k preprečevanju onesnaževanja okolja in znižuje povpraševanje po surovinah.

Ta stroj je traktorska kosilnica. Stroj je opremljen z električnim motorjem, ki poganja rezalno napravo, in električnim motorjem za pogon koles. Stroj je opremljen s pogonom na zadnja kolesa. Upravljavec lahko vodi stroj in upravlja glavne komande, pri tem pa je ves čas na sedežu za voznika. Na stroju montirane varnostne naprave omogo- čajo zaustavitev motorja in rezalne naprave v nekaj sekundah (odst. 7.2.2).

4.1.1 Predvidena uporaba

Ta stroj je bil zasnovan in izdelan za košnjo trave. Zlasti modela

dela stroja (če je to predvideno),

3. košnjo, sekljanje in izmet trave na površino

travnika (funkcija mulčenja; če je predvidena).SL - 8 Modela

travnika (funkcija mulčenja; če je predvidena). Uporaba posebne opreme, ki jo je proizvajalec predvidel kot standardno opremo ali kot opremo, ki se nabavi ločeno, omogoča izvajanje tega dela na različne načine; ti načini so razloženi v tem priročniku ali v navodilih posameznih pripomočkov. Možnost uporabe dodatne opreme (če jo je proizvajalec predvidel) lahko tudi razširi obseg predvidene uporabe na dodatne funkcije, pri čemer je treba upoštevati omejitve in pogoje, navedene v navodilih, ki spremljajo opremo.

4.1.2 Nepravilna uporaba

Kakršna koli druga raba, ki ni skladna s predvideno, je lahko nevarna in lahko povzroči telesne poškodbe ali materialno škodo. K nepravilni uporabi med drugim sodi:

• uporaba kosilnice za prevoz drugih oseb, otrok ali živali, saj bi lahko padli in utrpeli hude poškodbe ali preprečili varno vožnjo;

• uporaba kosilnice za zbiranje listja ali drugih ostankov. OBVESTILO V primeru nepravilne uporabe se garancija razveljavi, proizvajalec pa zavrača vsakršno odgovornost, pri čemer nosi uporabnik vse stroške za škodo ali poškodbe, ki jih je utrpel sam ali so bile povzročene drugim osebam.

4.1.3 Tip uporabnika

Ta stroj je namenjen uporabi s strani navadnih uporabnikov, tj. nepoklicnih delavcev. Namenjen je neprofesionalni uporabi s strani enega samega upravljavca.

4.2 OPOZORILNI ZNAKI

Na stroju se uporabljajo različni znaki (slika 2 ). Njihova funkcija je, da upravljavca opominjajo na pravilno ravnanje, zato da stroj uporablja s potrebno pozornostjo in previdnostjo. Pomen znakov: POZOR Pred uporabo stroja preberite navodila. POZOR Pred izvajanjem kakršnega koli postopka za vzdrževanje ali popravilo stroja odstranite ključ in preberite navodila za uporabo.

METOV Ne začnite delati, če niste prej namestili ščitnika bočnega izmeta. (samo za modele z bočnim izmetom)

Identikacijska etiketa vsebuje naslednje podatke (slika 1):

1. Raven zvočne moči.

5. Serijska številka.

8. Najvišja hitrost delovanja motorja.

10. Stopnja električne zaščite.

Stroj sestavljajo spodaj navedeni glavni sestavni deli, ki imajo naslednje funkcije (slika 1 ): A. Sestav rezalnih naprav: ta sestav tvorijo okrov (ki obdaja vrtljive rezalne naprave) in rezalne naprave same. B. Rezalne naprave: elementi, namenjeni košnji trave; rebra na koncih pomagajo pri usmerjanju pokošene trave v kanal za izmet. C. Odbijač bočnega izmeta: varovalo, ki preprečuje izmet morebitnih predmetov, ki jih pobere rezalna naprava, stran od stroja (samo za stroje z bočnim izmetom). D. Kanal za izmet: element, ki povezuje sestav rezalnih naprav z zbiralno košaro (samo za modele z zbiralnikom na zadnjem delu). E. Zbiralna košara: poleg funkcije zbiranja pokošene trave ima tudi funkcijo varnostnega elementa, ki preprečuje izmet morebitnih predmetov, ki jih pobere rezalna naprava, stran od stroja (samo za stroje z zbiralnikom na zadnjem delu). F. Ščitnik zadnjega izmeta (na voljo po naročilu): če ga namestimo namesto zbiralne košare, preprečuje izmet morebitnih predmetov, ki jih pobere rezalna naprava, stran od stroja (samo za stroje z zbiralnikom na zadnjem delu). G. Voznikov sedež: delovno mesto upravljavca, opremljeno s senzorjem, ki zaznava prisotnost upravljavca z namenom ustreznega delovanja varnostnih naprav. H. Motor rezil: zagotavlja pogon rezalnih naprav.

I. Motor prenosnega sklopa:

zagotavlja pogon koles. J. Baterija: dovaja energijo motorju in vsem električnim sestavnim delom stroja. K. Prednji odbijač: ščiti prednje dele stroja. L. Volan: z volanom upravljamo obračanje prednjih koles. M. Krmilna plošča: vmesnik, ki vključuje glavne upravljalne komande stroja.

OPOZORILO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. Ne uporabljajte stroja, preden ne opravite vseh postopkov iz poglavja „NAMESTITEV“. Za namene skladiščenja in prevoza nekatere komponente niso tovarniško nameščene, zato jih je treba namestiti po odstranitvi iz embalaže. Odstranjevanje embalaže in dokončno montažo morate opraviti na ravni in trdni površini, z zadostnim prostorom za premikanje stroja in embalaže, pri tem pa morate vedno uporabljati ustrezno orodje.SL - 10

5.1 KOMPONENTE ZA NAMESTITEV

V embalaži se so sestavni deli za namestitev, ki so navedeni v naslednji tabeli: Opis 1 Volan 2 Pokrov armaturne plošče in komponente za montažo volana 3 Voznikov sedež 4 Polnilnik baterij 5 Prednji odbijač 6 Kolesca za preprečevanje prenizke košnje 7 Košara s pripadajočimi vijaki za montažo in pripadajočimi navodili (samo za modele z zbiralnikom na zadnjem delu) 8 Spodnji del zadnje plošče, nosilci košare in pripadajoč pribor za dokončanje in na- mestitev (samo za modele z zbiralnikom na zadnjem delu) 9 Ščitnik bočnega izmeta (samo za mo- dele z bočnim izmetom) 10 Bočne ojačitve sestava rezalnih naprav (samo za modele z bočnim izmetom, če so predvidene). 11 Ovoj z: - priročniki z navodili in dokumenti - vijaki za namestitev sedeža - oprema za montažo ščitnika bočne- ga izmeta (samo za modele z bočnim izmetom) - 2 kontaktna ključa 12 Komplet z držalom mobilnega telefona (če je predviden)

2. Preberite dokumentacijo, ki je v

škatli, vključno s temi navodili.

3. Iz škatle vzemite vse komponente,

• Sestav rezalnih naprav pomaknite do zgornje skrajne lege (odst. 6.4), da se ne bo poškodoval pri spuščanju stroja s palete, na kateri je ta nameščen.

• Vzvod za sprostitev zadnjega prenosnega sklopa premaknite v položaj za sprostitev (odst. 6.3).

• Stroj spustite s palete, na kateri je nameščen.

(slika 3.B), pri čemer bodite pozorni, da je zatič (slika 3.C) pravilno vstavljen znotraj svojega ležišča v pestu.

3. Namestite pokrov armaturne plošče

(slika 3.D), tako da se vseh pet kljukic zaskoči v ustrezna ležišča.

1. Z notranje strani ščitnika bočnega izmeta

(slika 6.A) namestite vzmet (slika 6.B), tako da vstavite končnik (slika 6.B.1) v odprtino in sukate, dokler se vzmet (slika 6.B) in končnik (slika 6.B.2) ne usedeta v svoji ležišči.SL - 11

2. Ščitnik bočnega izmeta (slika 6.A)

namestite, tako da se ujema z nosilci (slika 6.C) sestava rezalnih naprav, in z izvijačem zavrtite drugi končnik (slika 6.B.2) vzmeti (slika 6.B), tako da izstopi iz ščitnika bočnega izmeta.

3. Vstavite sornik (slika 6.D) v odprtine nosilcev

(slika 6.C) in ščitnika bočnega izmeta, tako da sornik vstopi v notranjost navojev vzmeti (slika 6.B) in da preluknjani konec najbolj notranjega nosilca povsem izstopi.

4. Vstavite varnostno razcepko (slika 6.E) v

odprtino (slika 6.D.1) sornika (slika 6.D) in slednjega zavrtite toliko, da lahko upognete dva skrajna konca (slika 6.E.1) varnostne razcepke (s kleščami), tako da se ne more sneti in povzročiti snetja sornika (slika 6.D). OPOZORILO Prepričajte se, da vzmet pravilno učinkuje in da ohranja odbijač bočnega izmeta stabilno v znižanem položaju ter da je zatič dobro vstavljen in ne more naključno izstopiti. Prepričajte se, da je ščitnik bočnega izmeta (slika 7.A) spuščen in blokiran z varnostno ročico (slika 7.B). POZOR Za odstranjevanje ali vzdrževanje ščitnika najprej pritisnite na varnostno ročico (slika 8.B) in zaporo stranskega izmeta dvignite (slika 8.A), da omogočite odstranitev. OPOMBA Za odstranitev ščitnika sledite korakom za namestitev v obratnem vrstnem redu.

IZMETOM, ČE JE PREDVIDENA) Dokončajte namestitev sestava rezalnih naprav, tako da z ustreznimi vijaki pritrdite bočne ojačitve na prol sestava rezalnih naprav (slika 9).

4. Dokončajte pritrditev spodnjega dela

(slika 10.E) zadnje plošče, tako da do konca privijete dva predhodno odstranjena osrednja vijaka (slika 10.H) in štiri zgornje vijake (slika 10.I).

5. Do konca privijte obe spodnji

prikazovanje napolnjenosti zbiralne košare v ustrezno ležišče (slika 10.K) in ga potisnite navzdol, da zaslišite klik.

1. Uporabite gumbe za odpiranje/zapiranje

tako da držite pritisnjen gumb za zapiranje zbiralne košare (slika 13.V). OPOMBA Če želite odstraniti zbiralno košaro (slika 11.C), jo dvignite, tako da ohranite razdaljo približno 10–15 cm od plošče, kot je prikazano na sliki 11.

Ta komanda na ključ ima funkcijo glavnega stikala, ki omogoči ali onemogoči vezje za zagon stroja. Stikalo na ključ (slika 12.A) ima dva položaja:

1. Ključ ni vstavljen: vezje za zagon je

onemogočeno, stroj pa se zaustavi. Aktivirati ni mogoče nobene funkcije.

2. Ključ je popolnoma vstavljen:

stroj je pripravljen za zagon.

1. Vožnja naprej: ko pedal

ko pedal potisnete nazaj, se stroj premika v vzvratni smeri. Z zmanjševanjem pritiska na pedal se hitrost stroja postopoma zmanjšuje.

3. Mirovanje: ko pedal spustite,

se samodejno vklopi delovna zavora, upočasni in zaustavi stroj ter prepreči premike stroja, dokler ponovno ne pritisnete na pedal pogona. OPOMBA Pedal pogona se izključi, kadar upravljavec zapusti sedež.

6.3 VZVOD ZA VKLOP/IZKLOP

PRENOSNEGA SKLOPA Vzvod za vklop/izkop prenosnega sklopa (slika 12.H) omogoča, da stroj premaknete ročno, ne da bi ga zagnali. Ta komanda ima dva položaja, ki ju označujeta naslednja simbola:

1. Prenosni sklop je vklopljen:

Vzvod (slika 12.H) premaknite v vodoravni položaj (A). Stroj lahko premikate na običajen način, tako da izvedete zagon.

2. Prenosni sklop je izklopljen:

Vzvod (slika 12.H) premaknite v smer navzdol (B). Stroj lahko premikate ročno, ne da bi izvedli zagon. OPOZORILO Stroj premikajte ročno samo na ravni površini. VARNOSTNO NAVODILO Vzvod za vklop/izklop prenosnega sklopa ne sme biti v sredinskem položaju. Pri takšnem stanju pride do pregrevanja in poškodb prenosnega sklopa.

modele tipov „I“ in „II“) S tem vzvodom (slika 12.G) lahko dvignete ali spustite sestav rezalnih naprav, ki ga lahko nastavite na 7 različnih višin za košnjo. Sedem položajev označuje ploščica s številkami od „1“ do „7“, ki ustrezajo sedmim nastavitvam višine košnje od 3 do 8 cm. Za izbiranje med različnimi položaji vzvod premaknite vzdolžno in ga namestite v eno od končnih zarez.SL - 13

1. Vklop: ob pritisku na gumb za

primere v sili se zaustavijo motorji rezalnih naprav in pogona koles.

2. Izklop: gumb za primere v sili

zavrtite v smeri urnega kazalca, da ga onemogočite in znova vzpostavite vse funkcije. Stroj lahko zaženete, če ponovite postopek zagona s ključem (odst. 7.4). OPOMBA Če je gumb za primere v sili v položaju za vklop, stroja ni mogoče zagnati. OBVESTILO Gumb za primere v sili se ne sme nikoli uporabljati pri običajnem postopku zaustavitve stroja.

6.6 POMOŽNA VTIČNICA

ZA USB-OPREMO Ta vtičnica (slika 12.I) se lahko uporablja za polnjenje USB-naprav. Namenjena je izključno polnjenju. Vtičnica je zasnovana za komunikacijo s povezano USB-napravo. Vtičnica je pod napetostjo le, kadar je ključ (slika 12.A) povsem vstavljen. Opreme, povezane z vtičnico USB, ne polnite v deževnem in vlažnem vremenu ali pri visokih temperaturah, tako da je neposredno izpostavljena sončni svetlobi. Uporaba v navedenih pogojih vodi v razveljavitev garancije, proizvajalec pa v primeru težav ne prevzema nobene odgovornosti. Pokrovčka USB-vtičnice ne odpirajte v primeru dežja ali na prašnih območjih. Proizvajalec ne prevzema nobene odgovornosti v primeru poškodbe opreme, priklopljene na USB-vtičnico, ali izgube podatkov, ki je nastala med uporabo vtičnice.

• Pojav dveh zvočnih signalov opozarja, da zbiralna košara ni nameščena. Preverite, ali je zbiralna košara prisotna in pravilno nameščena (samo pri modelih z zbiralnikom na zadnjem delu).

• En zvočni signal opozarja, da je zbiralna košara polna. Izpraznite košaro (odst. 7.5.4; samo pri modelih z zbiralnikom na zadnjem delu).

• En zvočni signal opozarja, da ni bila omogočena košnja med vzvratno vožnjo. Glejte ikono na sliki 13.C.

• Oddajanje prekinjajočega zvočnega signala pomeni, da je ključ vstavljen, vendar stroj ni bil zagnan v nekaj minutah po vstavitvi.SL - 14

Ta vzvod, ki ga je mogoče odstraniti iz ležišča, omogoča prevrnitev zbiralne košare za praznjenje, da je upravljavčevo delo lažje (slika 12.E).

Vaš stroj je lahko opremljen z eno od naslednjih krmilnih plošč (slika 12.C, slika 12.D in slika 12.L), odvisno od modela:

Ko je ključ popolnoma vstavljen, lahko s tem gumbom (slika 13.A) zaženete stroj in omogočite vse funkcije. OPOMBA Če so izpolnjeni vsi varnostni pogoji, zasveti ikona READY (slika 13.K), stroj pa je pripravljen na uporabo (glejte odst. 7.4).

• Ob izklopu rezalnih naprav se vklopi zavora, ki v nekaj sekundah zaustavi njihovo vrtenje. OPOMBA Če ob vklopu rezalnih naprav niso izpolnjeni varnostni pogoji, se stroj zaustavi oziroma ga ni mogoče zagnati (glejte odst. 7.2.2).

Če pridržite gumb (slika 13.C), omogočite košnjo med vzvratno vožnjo. Za opravljanje košnje med vzvratno vožnjo vklopite rezalne naprave in hkrati držite gumb. OPOMBA Če ni bila omogočena košnja med vzvratno vožnjo, na to opozori zvočni signal (en pisk).

Osvetljena ikona (slika 13.E) opozarja, da niso izpolnjeni varnostni pogoji ali pa da stroj ne deluje pravilno (glejte pogl. 15).

LED-lučke (slika 13.F) običajno prikazujejo stanje napolnjenosti baterij v stroju, vendar pa posebne kombinacije njihove osvetlitve prinašajo tudi informacije o okvarah stroja (glejte pogl. 15).

Ikona (slika 13.K) zasveti, ko je stroj vklopljen in pripravljen na uporabo.

Ikona (slika 13.M) zasveti, ko sta stroj in naprava za izmenjavo podatkov povezana.

Ikona (slika 13.N) opozarja na pregrevanje električnih komponent. Glej pogl. 15.

Ikona (slika 13.O) zasveti, kadar prenosni sklop ni vklopljen (glejte odst. 6.3 in pogl. 15).SL - 15 Ikona „Prisotnost upravljavca“ Ikona (slika 13.P) zasveti, če na sedežu ni upravljavca (glej odst. 7.2.2). Ikona „Gumb za primere v sili“ Ikona (slika 13.Q) zasveti, če je gumb za primere v sili vklopljen (glejte odst. 6.5).

6.9.2 Krmilna plošča (tip I/), slika 13

Gumb za zagon stroja Ko je ključ popolnoma vstavljen, lahko s tem gumbom (slika 13.A) zaženete stroj in omogočite vse funkcije. OPOMBA Če so izpolnjeni vsi varnostni pogoji, zasveti ikona READY (slika 13.K), stroj pa je pripravljen na uporabo (glejte odst. 7.4). Gumb za vklop/izklop rezalnih naprav S pritiskom na gumb (slika 13.B ) vklopite/izklopite rezalne naprave.

• Rezalne naprave postanejo aktivne nekaj sekund po njihovem vklopu.

• Ob izklopu rezalnih naprav se vklopi zavora, ki v nekaj sekundah zaustavi njihovo vrtenje. OPOMBA Če ob vklopu rezalnih naprav niso izpolnjeni varnostni pogoji, se stroj zaustavi oziroma ga ni mogoče zagnati (glejte odst. 7.2.2). Gumb za omogočenje košnje med vzvratno vožnjo Če pridržite gumb (slika 13.C), omogočite košnjo med vzvratno vožnjo. Za opravljanje košnje med vzvratno vožnjo vklopite rezalne naprave in hkrati držite gumb. OPOMBA Če ni bila omogočena košnja med vzvratno vožnjo, na to opozori zvočni signal (en pisk). Gumb za vklop luči S pritiskom na gumb slika 13.D prižgete ali ugasnete luči. Ko so luči prižgane, zasveti ikona (slika 13.L).SL - 16 Gumb „Tempomat“ S pritiskom na gumb (slika 13.G) vklopite/izklopite funkcijo „TEMPOMAT“. Tempomat omogoča ohranjanje želene hitrosti vožnje v smeri naprej, ne da bi bilo za to treba pritiskati pedal pogona.

• Če pritisnete gumb „Tempomat“ (slika 13.G) med vožnjo v smeri naprej, bo stroj ohranjal hitrost, ko jo je dosegel ob pritisku, ne da bi za to morali uporabljati pedal pogona (slika 12.F). Kadar je funkcija aktivna, na krmilni plošči zasveti ikona (slika 13.I). OPOMBA Funkcije „Tempomat“ ni mogoče vklopiti med vzvratno vožnjo. OPOMBA Med vožnjo po klancu navzgor ali navzdol se hitrost lahko razlikuje od nastavljene. Za izklop naprave in vnovično vzpostavitev upravljanja hitrosti vožnje s pedalom pogona (slika 12.F):

naprave se zmanjša, s čimer se podaljša avtonomija baterije. Ko je funkcija aktivna, zasveti ikona s simbolom lista (slika 13.J). POZOR Uporabo funkcije ECO odsvetujemo v zahtevnih pogojih košnje (pri košnji goste, visoke, vlažne trave).

3. BOOST: poveča se hitrost

vrtenja rezalne naprave, kar je primerno za košnjo v zahtevnih pogojih (gosta, visoka, vlažna trava). Ko je funkcija aktivna, zasveti ikona s simbolom vrtečega rezila (slika 13.R). Avtonomija baterije se skrajša. Ikona „Pozor“ Osvetljena ikona (slika 13.E) opozarja, da niso izpolnjeni varnostni pogoji ali pa da stroj ne deluje pravilno (glejte pogl. 15). LED-lučke baterije LED-lučke (slika 13.F) običajno prikazujejo stanje napolnjenosti baterij v stroju, vendar pa posebne kombinacije njihove osvetlitve prinašajo tudi informacije o okvarah stroja (glejte pogl. 15). Ikona „Ready“ Ikona (slika 13.K) zasveti, ko je stroj vklopljen in pripravljen na uporabo. Ikona „Bluetooth“ Ikona (slika 13.M) zasveti, ko sta stroj in naprava za izmenjavo podatkov povezana.SL - 17 Ikona „Previsoka temperatura krmilnikov in/ali motorja“ Ikona (slika 13.N) opozarja na pregrevanje električnih komponent. Glej pogl. 15. Ikona „Vzvod za vklop/ izklop prenosnega sklopa“ Ikona (slika 13.O) zasveti, kadar prenosni sklop ni vklopljen (glejte odst. 6.3 in pogl. 15). Ikona „Prisotnost upravljavca“ Ikona (slika 13.P) zasveti, če na sedežu ni upravljavca (glej odst. 7.2.2). Ikona „Gumb za primere v sili“ Ikona (slika 13.Q) zasveti, če je gumb za primere v sili vklopljen (glejte odst. 6.5). Ikona ECO Ikona (slika 13.J) zasveti, ko je izbran način košnje ECO. Ikona BOOST Ikona (slika 13.R) zasveti, ko je izbran način košnje BOOST.

6.9.3 Krmilna plošča (tip „III“) (slika 13)

Gumb za zagon stroja Ko je ključ popolnoma vstavljen, lahko s tem gumbom (slika 13.A) zaženete stroj in omogočite vse funkcije. OPOMBA Če so izpolnjeni vsi varnostni pogoji, zasveti beli del krožnega elementa na zaslonu (slike 13III.F, 13III.Y, 13III.Z) in prikažejo se stanje baterije (13.F in 13.Y ), višina košnje (13.W) in aktivne funkcije. Stroj je pripravljen na uporabo (glejte odst. 7.4). Gumb za vklop/izklop rezalnih naprav S pritiskom na gumb (slika 13.B ) vklopite/izklopite rezalne naprave.

• Rezalne naprave postanejo aktivne nekaj sekund po njihovem vklopu.

• Ob izklopu rezalnih naprav se vklopi zavora, ki v nekaj sekundah zaustavi njihovo vrtenje. OPOMBA Če ob vklopu rezalnih naprav niso izpolnjeni varnostni pogoji, se stroj zaustavi oziroma ga ni mogoče zagnati (glejte odst. 7.2.2). Gumb za omogočenje košnje med vzvratno vožnjo Če pridržite gumb (slika 13.C), omogočite košnjo med vzvratno vožnjo. Za opravljanje košnje med vzvratno vožnjo vklopite rezalne naprave in hkrati držite gumb. OPOMBA Če ni bila omogočena košnja med vzvratno vožnjo, na to opozori zvočni signal (en pisk). Gumb za vklop luči S pritiskom na gumb slika 13.D prižgete ali ugasnete luči. Ko so luči prižgane, zasveti ikona (slika 13.L).SL - 18 Gumb „Tempomat“ S pritiskom na gumb (slika 13.G) vklopite/izklopite funkcijo „TEMPOMAT“. Tempomat omogoča ohranjanje želene hitrosti vožnje v smeri naprej, ne da bi bilo za to treba pritiskati pedal pogona.

• Če pritisnete gumb „Tempomat“ (slika 13.G) med vožnjo v smeri naprej, bo stroj ohranjal hitrost, ko jo je dosegel ob pritisku, ne da bi za to morali uporabljati pedal pogona (slika 12.F). Kadar je funkcija aktivna, na krmilni plošči zasveti ikona (slika 13.I). OPOMBA Funkcije „Tempomat“ ni mogoče vklopiti med vzvratno vožnjo. OPOMBA Med vožnjo po klancu navzgor ali navzdol se hitrost lahko razlikuje od nastavljene. Za izklop naprave in vnovično vzpostavitev upravljanja hitrosti vožnje s pedalom pogona (slika 12.F):

naprave se zmanjša, s čimer se podaljša avtonomija baterije. Ko je funkcija aktivna, zasveti ikona s simbolom lista (slika 13.J). POZOR Uporabo funkcije ECO odsvetujemo v zahtevnih pogojih košnje (pri košnji goste, visoke, vlažne trave).

3. BOOST: poveča se hitrost

vrtenja rezalne naprave, kar je primerno za košnjo v zahtevnih pogojih (gosta, visoka, vlažna trava). Ko je funkcija aktivna, zasveti ikona s simbolom vrtečega rezila (slika 13.R). Avtonomija baterije se skrajša. Gumbi za nastavitev višine košnje S temi gumbi lahko dvignete (slika 13.S) ali spustite (slika 13.T) sestav rezalnih naprav, ki ga lahko nastavite na 7 različnih višin za košnjo. Glejte odstavek 6.4.2. Gumbi za odpiranje/ zapiranje zbiralne košare S temi gumbi je mogoče odpreti (slika 13.U) in zapreti (slika 13.V) zbiralno košaro. Glejte odstavek 7.5.4. Ikona „Pozor“ Osvetljena ikona (slika 13.E) opozarja, da niso izpolnjeni varnostni pogoji ali pa da stroj ne deluje pravilno (glejte pogl. 15).SL - 19 LED-lučke baterije LED-lučke (slika 13.F) običajno prikazujejo stanje napolnjenosti baterij v stroju, vendar pa posebne kombinacije njihove osvetlitve prinašajo tudi informacije o okvarah stroja (glejte pogl. 15). Ikona „Bluetooth“ Ikona (slika 13.M) zasveti, ko sta stroj in naprava za izmenjavo podatkov povezana. Ikona „Previsoka temperatura krmilnikov in/ali motorja“ Ikona (slika 13.N) opozarja na pregrevanje električnih komponent. Glej pogl. 15. Ikona „Vzvod za vklop/ izklop prenosnega sklopa“ Ikona (slika 13.O) zasveti, kadar prenosni sklop ni vklopljen (glejte odst. 6.3 in pogl. 15). Ikona „Prisotnost upravljavca“ Ikona (slika 13.P) zasveti, če na sedežu ni upravljavca (glej odst. 7.2.2). Ikona „Gumb za primere v sili“ Ikona (slika 13.Q) zasveti, če je gumb za primere v sili vklopljen (glejte odst. 6.5). Ikona ECO Ikona (slika 13.J) zasveti, ko je izbran način košnje ECO. Ikona BOOST Ikona (slika 13.R) zasveti, ko je izbran način košnje BOOST. Ikona zbiralne košare Ikona na sliki 13.X označuje, da je zbiralna košara dvignjena in da jo je treba pred nadaljevanjem dela znova zapreti. Ikona višine košnje Ikona na sliki 13.W je gračno razdeljen na sedem odsekov, tako da vsak odsek prikazuje določeno višino košnje. Odstotek napolnjenosti baterije Številka na sliki 13.Y prikazuje odstotek napolnjenosti baterije. OPOMBA Če se na stroju pojavi napaka, se tukaj izpiše številčna šifra napake za identikacijo težave. POZOR Številčno šifro napake po potrebi sporočite pooblaščenemu servisnemu centru. Indikator porabe toka Indikator na sliki 13.Z. označuje količino energije iz baterije, ki jo stroj porablja. OPOMBA Za podaljšanje življenjske dobe baterije prilagodite višino košnje in hitrost stroja, da se poraba energije iz baterije ohranja v zelenem območju indikatorja.

6.10 FUNKCIJA BLUETOOTH

(ČE JE PREDVIDENA) Funkcija Bluetooth omogoča neposredno brezžično povezavo med strojem in napravo v bližini. Na napravi mora biti nameščena ustrezna aplikacija za izmenjavo podatkov:

Povezava Bluetooth se samodejno vklopi ob zagonu stroja. Zasveti ikona (slika 13.M), kar potrjuje uspešno vzpostavitev povezave z napravo. Preverite, ali je povezava z napravo/aplikacijo aktivna.SL - 20

OPOZORILO Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim.

7.1 ZAČETNA OPRAVILA

Pred začetkom dela je treba opraviti vrsto pregledov in opravil, s katerimi zagotovimo uspešno in kar najbolj varno delo.

7.1.1 Pregled baterije

Pred prvo uporabo stroja po nakupu morate do konca napolniti baterijo (odst. 8.2.2). Pred vsako uporabo preverite stanje napolnjenosti baterije (slika 13.F).

7.1.2 Nastavitev sedeža

2. Ventile povežite s kompresorjem, ki je

opremljen z manometrom (slika 15).

3. Tlak regulirajte v skladu z vrednostmi, ki

jih navaja tabela „Tehnični podatki“.

7.1.4 Priprava stroja za delo

OPOMBA Ta stroj omogoča več načinov košnje; pred začetkom dela je treba stroj pripraviti glede na zaželeni način košnje. a. Priprava na košnjo z bočnim izmetom trave na tla (samo za modele z bočnim izmetom): Vedno se prepričajte, da notranja vzmet ščitnika (slika 6.B) in varnostna ročica (sliki 7.B, 8.B) delujeta pravilno in ščitnik vedno zadržujeta v spuščenem položaju. b. Priprava na košnjo z zbiranjem trave v zbiralni košari (samo za modele z zbiralnikom na zadnjem delu tipov „I“ in „II“) Pritrdite zbiralno košaro (slika 16.A) na nosilce (slika 16.B) in jo poravnajte glede na zadnjo ploščo. Za ustrezno centriranje desni nosilec uporabite kot bočno oporo. Prepričajte se, ali je spodnja cev odprtine na zbiralni košari pripeta na ustrezni pritrdilni kavelj (slika 16.C). c. Priprava na košnjo z zbiranjem trave v zbiralni košari (samo za modele z zbiralnikom na zadnjem delu tipa „III“) Glejte odst. 5.8. d. Priprava na košnjo in zadnji izmet trave na tla (samo za modele z zbiralnikom na zadnjem delu ) Če pri delu ne želite uporabljati zbiralne košare, je po naročilu na voljo komplet s ščitnikom zadnjega izmeta (slika 17; odst. 16.5), ki se pritrdi na zadnjo ploščo, kot je prikazano v priloženih navodilih. e. Priprava na košnjo s sekljanjem trave Če želite pokošeno travo sesekljati na drobno in jo pustiti na površini trate, je po naročilu na voljo komplet za mulčenje (pogl. 16.1), ki se namesti v skladu s priloženimi navodili.

Opravite naslednje varnostne preglede in preverite, ali se rezultati ujemajo s tem, kar je navedeno v tabelah. VARNOSTNO NAVODILO Pred uporabo vedno opravite varnostne preglede.SL - 21 Stanje Opravilo Rezultat Upravljavec sedi na sedežu. Pedal pogona v nevtralnem položaju (pedal ni pritisnjen). Gumb za primere v sili izklopljen. Ključ je popolnoma vstavljen. Stroj je pripravljen za zagon. Stroj je bil zagnan ali se premika. Upravljavec zapusti sedež. Vse funkcije se izklopijo. Ikona na sliki 13.E utripa, poleg tega pa zasveti tudi ikona na sliki 13.P. Upravljavec sedi na sedežu. Pedal pogona v položaju za vožnjo naprej ali nazaj. Poskusite zagnati stroj. Ikoni (slika 13.E in slika 13.O) neprekinjeno svetita, LED-lučke baterije 1, 2, 4 in 5 pa utripajo. Krmilna plošča tipov „I“ in „II“ Krmilna plošča tipa „III“ Gumb za primere v sili je vklopljen. Poskusite vžgati stroj. Stroj se zažene. Ikona na sliki 7.E utripa, poleg tega pa zasveti tudi ikona na sliki 7.Q. Pogon koles in rezalne naprave ne delujejo. Rezalne naprave vklopljene. Vklopi se vzvratna prestava, ne da bi bil pri tem pritisnjen in zadržan gumb za omogočenje košnje med vzvratno vožnjo. Rezalne naprave se izklopijo. Rezalne naprave vklopljene. Zbiralna košara je dvignjena ali pa je odstranjen ščitnik zadnjega izmeta (samo pri modelih z zbiralnikom na zadnjem delu). Rezalne naprave se izklopijo.

7.2.1 Splošni varnostni pregled

Predmet Rezultat Baterija Brez poškodb na ohišju in pokrovu. Ščitnik zadnjega izmeta, zbiralna košara (samo za modele z zbiralnikom na zadnjem delu). Brez manjkajočih delov. Brez poškodb. Pravilno nameščeno. Ščitnik bočnega izmeta (samo za modele z bočnim izmetom). Kompleten. Brez poškodb. Pravilno nameščen. Električni kabli. Vse izolacije brezhibne. Nobena mehanska poškodba. Stroj zaženite v smeri naprej in nazaj ter spustite pedal pogona. Stroj upočasni premikanje in se ustavi. Varnostne naprave Delujejo, kot je opisano v odst. 7.2.2.

7.2.2 Pregled varnostnih naprav

Varnostne naprave delujejo na dva načina: A. preprečujejo zagon električnega motorja, če niso upoštevani vsi varnostni pogoji; B. ugasnejo električni motor, če kateri (tudi en sam) izmed varnostnih pogojev ni izpolnjen.SL - 22 Stanje Opravilo Rezultat Stroj je bil zagnan in se premika. Upravljavec spusti pedal pogona. Stroj upočasni premikanje in se ustavi. Stroj je bil zagnan in se premika. Preizkus delovanja. Ni neobičajnih vibracij, ni neobičajnih zvokov, krmilni sistem, komande in pedali delujejo pravilno. NEVARNOST Če kateri od rezultatov ni v skladu s tem, kar je navedeno v tabeli, stroja ne smete uporabljati. Obrnite se na servisni center, da stroj ustrezno pregleda in popravi. OPOMBA Upoštevajte, da v primeru nespoštovanja varnostnih pogojev varnostne naprave preprečijo zagon električnega motorja. V teh primerih je treba pred vnovičnim zagonom stroja izpolniti pogoje za zagon in ključ izvleči iz kontaktne ključavnice.

7.3 UPORABA NA NAGNJENIH TERENIH

Upoštevajte omejitve, navedene v tabeli „Tehnični podatki“ in na sliki 18, ki veljajo ne glede na smer vožnje. Zapomnite si, da ne obstaja „varen“ naklon. Vožnja po terenih z naklonom zahteva posebno pozornost. Da se izognete prevrnitvi ali izgubi nadzora nad strojem:

• Nikoli ne kosite prečno po pobočju. Na nagnjenih travnikih je treba voziti v smeri navzgor/navzdol in nikoli prečno; pri tem je treba biti pozorni ob spreminjanju smeri vožnje in preprečiti, da bi kolesa, ki so v višji točki, prišla v stik z ovirami (kamenje, veje, korenine itd.), saj bi to lahko povzročilo bočni zdrs, prevrnitev ali izgubo nadzora nad strojem.

• Pri vožnji po klancu navzgor ali navzdol se izogibajte sunkovitemu zaviranju ali speljevanju.

• Pogon koles vključite narahlo in posebno previdno, da se izognete nenadnemu dvigu sprednjega dela stroja.

• pred vsako spremembo smeri in pri ozkih zavojih;

• preden zapeljete na nagnjen teren, zlasti pri vožnji po klancu navzdol, da zagotovite zadostno varnostno razdaljo za zaviranje.

• Nikoli ne vključite vzvratne vožnje, da bi zmanjšali hitrost pri vožnji navzdol. To bi lahko povzročilo izgubo nadzora nad vozilom, zlasti na spolzkih terenih.

2. Sedite na voznikov sedež.

delovanja električnih komponent stroja, med katerim zasvetijo ikone na krmilni plošči.

električnih komponent, med katerim se prižgejo ikone v osrednjem krožnem delu krmilne plošče (slike 13III.F, 13III.Y, 13III.Z).

stroj zapeljete v želeni smeri vožnje in dosežete ciljno hitrost s postopnim povečevanjem pritiska na pedal.

4. Stroj odpeljite do delovnega območja.

NEVARNOST Vklop pogona koles je treba izvesti na opisan način (odst. 62), da se izognete temu, da bi preveč nagel zagon povzročil nenadenSL - 23 dvig sprednjega dela in izgubo nadzora nad strojem, še posebej na nagnjenem terenu. OPOMBA Vklop vzvratne prestave je treba opraviti v stanju mirovanja.

začnite zelo postopoma in pozorno, kot je predhodno opisano.

4. Prilagodite hitrost vožnje in višino košnje

(odst. 6.4) pogojem na trati (višina, gostost in vlažnost trave) ter količini trave, ki jo mora kosilnica odstranjevati. OBVESTILO Hitrost vožnje se zmanjša, če je stopnja napolnjenosti baterije nižja od 40 % (odst. 8.2.2). OPOMBA Videz travnika bo boljši, če bo trava pokošena z enako višino in izmenično v dveh smereh (slika 20). OPOMBA Če želite vozili vzvratno ob vklopljenih rezalnih napravah, morate držati pritisnjen gumb za omogočenje košnje med vzvratno vožnjo (slika 13.C); v nasprotnem primeru se motor zaustavi. Odklopite rezalne naprave in postavite sestav rezalnih naprav v najvišji položaj:

• Ko se morate premakniti z enega na drugo delovno območje

• Pri premikanju prek površin, kjer ni trave

• Vsakokrat, ko je treba preiti kakšno oviro.

7.5.3 Nasveti za vzdrževanje

• Za ohranjanje lepega, zelenega in mehkega travnika, je treba travo redno kositi. Travnik lahko tvorijo različne vrste trave. Ob pogosti košnji bolj rastejo trave, ki razvijejo veliko korenin in oblikujejo močno travno rušo; če pa je košnja bolj redka, se razvijejo predvsem visoke in divje trave (triperesna deteljica, marjetice itd.).

• V najbolj vročih in suhih obdobjih vam priporočamo, da pustite travo nekoliko višjo, saj se s tem ublaži osuševanje terena.

• Optimalna višina trave na dobro oskrbovani trati je okrog 4–5 cm; pri posamezni košnji naj ne bi porezali več kot tretjino celotne višine. Če je trava zelo visoka, je bolje kositi dvakrat z razmikom enega dneva; prvič z rezalnimi napravami na najvišji višini in z manjšo širino reza, drugič pa na želeni višini.

• Videz trate bo lepši, če boste ves čas kosili na isti višini in izmenično v obe smeri (slika 20).

• Če se v kanalu za izmet večkrat nabere trava, vam svetujemo, da zmanjšate hitrost, saj je lahko previsoka glede na stanje trate; če se težava nadaljuje, sta lahko možna vzroka slabo nabrušene rezalne naprave ali deformiran prol krilc.

• Bodite zelo pozorni na košnjo v bližini grmovja ali nizkih robnikov, ki lahko poškodujejo paralelizem in rob sestava rezalnih naprav, pa tudi rezalne naprave same.

7.5.4 Praznjenje zbiralne košare

(samo za modele z zbiralnikom na zadnjem delu) OPOMBA Zbiralno košaro lahko izpraznite samo, če so rezalne naprave izklopljene; v nasprotnem primeru se motor zaustavi. OPOMBA Ne pustite, da se zbiralna košara preveč napolni, da preprečite zamašitev kanala za izmet.SL - 24 Neprekinjen zvočni signal opozarja, da je zbiralna košara polna. Sledite spodnjim navodilom:

1. Izklopite rezalne naprave (slika 13.B)

in zvočni signal se bo izklopil.

3. Izvlecite vzvod (slika 21.A – če je nameščen)

ali primite zadnji ročaj (slika 21.A1) in prevrnite zbiralno košaro, da jo izpraznite.

4. Stroj zapeljite približno 1 m naprej.

(slika 13.U) za približno 1 s, da se povsem odpre in izprazni; druga možnost je, da gumb za odpiranje košare pridržite, dokler se košara ne dovolj odpre za praznjenje. Ko spustite gumb, bo košara ostala v doseženem položaju.

4. Stroj zapeljite približno 1 m naprej.

5. Pridržite gumb za zapiranje košare

(slika 13.V), da se ta povsem zapre. OPOMBA Če je ključ do konca vstavljen (slika 12.A), je s pritiskom na gumb za vzvratno vožnjo (slika 13.C) skupaj z gumboma za odpiranje (slika 13.U) ali zapiranje (slika 13.V) možno odpreti oz. zapreti zbiralno košaro, tudi če voznik ne sedi na vozilu.

7.5.5 Čiščenje kanala za izmet (samo

pri modelih z zbiralnikom na zadnjem delu) Košnja zelo visoke ali mokre trave skupaj s previsoko hitrostjo napredovanja lahko povzroči zamašitev kanala za izmet. V primeru zamašitve upoštevajte navodila v odst. 8.4.2.

2. Med vožnjo po opravljeni košnji

naj bo sestav rezalnih naprav v najvišjem položaju (odst. 6.4).

Za zaustavitev stroja:

OPOMBA Za ohranitev napolnjenosti baterij ključa ne puščajte vstavljenega v ključavnici, kadar stroj ni v uporabi.

4. Stroj parkirajte v bližini električne vtičnice

in napolnite baterije (odst. 8.2.2), da bodo ob naslednji uporabi lahko zagotavljale največjo zmogljivost. Kadar stroj pustite brez nadzora, zapustite voznikov sedež ali stroj parkirate, vedno opravite naslednje korake:

POZOR Stroj vedno pustite v senci ali prostoru, kjer je zaščiten pred vremenskimi vplivi, pri čemer naj bo temperatura nižja od +35 °C.

NEVARNOST Varnostni predpisi, ki jih je treba upoštevati, so opisani v pogl. 2. Natančno se držite teh predpisov, da se izognete resnim tveganjem ali nevarnostim. Pred izvajanjem kakršnega koli pregleda, čiščenja ali vzdrževalnega posega/ nastavitvenega postopka:

NEVARNOST Ključa nikoli ne puščajte v stroju ali na dosegu otrok in neusposobljenih oseb.

rokavice in zaščitna očala Pogostost in vrsta vzdrževalnih del je povzeta v „Tabeli vzdrževanja“. Spodnja tabela vam bo v pomoč pri ohranjanju učinkovitosti in varnosti vašega stroja. V njej so navedena poglavitna opravila in časovni intervali, v katerih je treba opraviti vsako izmed njih. Vsakega od posegov opravite ob prvem od predpisanih rokov, ki nastopi. Uporaba neoriginalnih ali nepravilno montiranih nadomestnih delov in opreme lahko negativno vpliva na delovanje in na varnost stroja. Proizvajalec zavrača vsakršno odgovornost v primeru škode, nezgod ali poškodb, ki bi izvirale iz uporabe neoriginalnih proizvodov. Originalne nadomestne dele zagotavljajo pooblaščene servisne delavnice in prodajalci.

Na avtonomijo baterije (in s tem površino travnika, ki jo je mogoče pokositi pred vnovičnim polnjenjem) vplivajo predvsem: A. Delovni pogoji, ki povzročijo večjo porabo energije (npr. košnja goste, visoke, vlažne trave). B. Ravnanja upravljavca, ki bi se jim moral izogibati:

• prehitro napredovanje glede na količino trave, ki jo mora kosilnica odstranjevati. C. Okoljski dejavniki, kot je npr. visoka temperatura okolja, ki presega +35 °C. Za doseganje optimalne avtonomije baterije se vselej priporoča naslednje:

• Uporabljajte funkcijo „Eco“ (odst. 6.9.2, odst. 6.9.3).

8.2.2 Napolnitev baterije

Energijo za delovanje stroja zagotavlja baterija, ki jo morate natančno vzdrževati, da poskrbite za njeno učinkovitost in dolgo življenjsko dobo. Baterijo svojega stroja obvezno napolnite:

• preden prvič uporabite stroj po nakupu;

• ko je dosežen spodnji prag napolnjenosti (slika 13.F);

• pred vsakim daljšim obdobjem mirovanja stroja;

• vsaj enkrat na mesec med shranjevanje.

• pred ponovno uporabo po daljšem obdobju neuporabe stroja. POZOR Kadar baterija ni povezana z električnim omrežjem prek ustreznega polnilnika, se prazni tudi, če stroja ne uporabljate. V primeru, da se baterije preveč izpraznijo, se lahko resno poškodujejo in morda celo postanejo neuporabne. Garancija ne pokriva poškodb, ki so posledica nepravilno napolnjene baterije. POZOR Za polnjenje je treba uporabiti izključno polnilnik baterij (slika 23.A). Drugi sistemi za polnjenje lahko baterijo nepopravljivo poškodujejo. POZOR Polnjenje baterije se mora izvajati v prostoru, zaščitenem pred vremenskimi vplivi, v senci in na temperaturi med +5 in +35 °C. OPOMBA Baterijo lahko kadar koli tudi samo delno napolnite brez nevarnosti, da bi se poškodovala. VARNOSTNO NAVODILO Ne izvajajte nobenih postopkov vzdrževanja ali čiščenja med polnjenjem baterije.SL - 26 Polnjenje baterije:

• Stroj namestite v bližino ozemljene električne vtičnice (da se izognete uporabi podaljškov) in odstranite ključ;

• Priloženi polnilnik baterij (slika 23.A) priključite na polnilno vtičnico z bajonetnim nastavkom konektorja (slika 23.B).

• Vtič polnilnika vstavite v omrežno vtičnico (slika 24). Za polnjenje baterije je stroju priložena vtičnica z zaščitnim odklopnikom na preostali tok (slika 25.A; če je predvidena), na katero je treba priključiti polnilni kabel (slika 25.E). Vtičnico z zaščitnim odklopnikom na preostali tok morate priključiti na omrežno vtičnico in opraviti preizkus delovanja:

izvedete preizkus delovanja. Signalna lučka mora ugasniti (slika 25.C). NEVARNOST Če preizkus delovanja ni uspešen, vtičnice z zaščitnim odklopnikom na preostali tok ne smete uporabiti. Če je preizkus delovanja uspešen, lahko vtičnico uporabite in začnete polniti baterije. Popolno polnjenje traja približno 2–8,5 ur (odvisno od baterije in polnilnika), med tem pa signalne LED-lučke (slika 13.F) utripajo v zaporedju. Ko je dosežen posamezen prag napolnjenosti, ustrezna LED-lučka prične sveti neprekinjeno, ostale pa še naprej utripajo. Baterija se lahko polni neomejeno dolgo. Stanje napolnjenosti (SOC) Vklop LED- lučk (tipa „I“ in „II“) Vklop LED- lučk (tip „III“) SOC > 80 % Stanje napolnjenosti (SOC) Vklop LED- lučk (tipa „I“ in „II“) Vklop LED- lučk (tip „III“) 60 % ≤ SOC < 80 % 40 % ≤ SOC < 60 % 20 % ≤ SOC < 40 % 10 % ≤ SOC < 20 % POZOR Polnjenje baterije je možno ustaviti, ko svetijo LED-lučke za stopnjo napolnjenosti od 1 do

4. Ne prekinjajte faze polnjenja, ko LED-lučka

za 5. stopnjo utripa, temveč počakajte, da bo začela neprekinjeno svetiti. Ko vse LED-lučke neprekinjeno svetijo, je baterija 100% napolnjena. OBVESTILO Čas polnjenja baterij se lahko podaljša, če se je stroj uporabljal v zahtevnih delovnih pogojih, zaradi česar se je pojavilo opozorilo o pregrevanju baterije (pogl. 15). OBVESTILO Če je baterija popolnoma izpraznjena, signalne LED-lučke ne svetijo, dokler ni dosežen najnižji prag napolnjenosti baterije. OPOMBA Ko se stopnja napolnjenosti zniža pod prag 10 %, začne utripati prva LED-dioda baterije. Rezalne naprave se izklopijo, delo je treba prekiniti in baterijo napolniti. Ko je polnjenje zaključeno, sistem polnjenja zniža dovod toka na vrednost, ki zadostuje za optimalno napolnjenost baterije. OBVESTILO Če pet LED-lučk (slika 13.F) utripa hkrati, ko je polnilnik baterij priključen na traktorsko kosilnico, pomeni, da polnjenje ni v teku. Preverite povezavo med polnilnikom baterij/električnim omrežjem.SL - 27

Po vsaki uporabi opravite čiščenje, upoštevajoč naslednja navodila.

8.4.1 Čiščenje stroja

• Očistite zunanjost stroja, tako da plastične dele karoserije stroja obrišete z gobo, ki ste jo namočili v vodi in detergentu; pri tem pazite, da ne zmočite električnih motorjev, baterije in sestavnih delov električne napeljave.

• Za zmanjšanje nevarnosti požara poskrbite, da bosta motor in ležišče baterije brez ostankov trave, listja ali odvečne maščobe.

• Dvignite pokrov in s stisnjenim zrakom očistite umazanijo ali ostanke trave, ki se naberejo na vrhu sklopa baterije.

• Zagotovite, da na krmilni plošči ni umazanije in ostankov materiala. POZOR Karoserije in električnih motorjev nikoli ne čistite z visokotlačnimi vodnimi curki ali agresivnimi tekočinami.

8.4.2 Čiščenje kanala za izmet (samo

pri modelih z zbiralnikom na zadnjem delu) V primeru zamašitve kanala za izmet je treba:

izhodne odprtine kanala.

pranjem notranjosti sestava rezalnih naprav (odst. 8.4.4-a), po zaključku katerega bo treba košaro sneti, izprazniti, izplakniti in odložiti, tako da se bo hitro osušila.

OPOMBA Poraba energije za ohranitev napolnjenosti je izjemno nizka in zanemarljiva z ekonomskega vidika. OPOMBA Med polnjenjem so vse funkcije stroja onemogočene, tudi če ključ popolnoma vstavite v kontaktno ključavnico. POZOR V stroj vgrajena baterija je bila načrtovana in izdelana za tovrstno uporabo, zato: - ne odklopite in ne odstranite baterij z njihovega mesta; - baterij ne zamenjajte z drugimi, neoriginalnimi baterijami; - ne izvajajte nobenih posegov, ki niso opisani v tem priročniku. V primeru težav z baterijami se morate posvetovati z svojim prodajalcem.

(slika 26.A) znova namestite v odprtino, ki ustreza želeni razdalji;

8.4.5 Čiščenje sestava rezalnih naprav

V nadaljevanju temeljito očistite sestav rezalnih naprav, da odstranite vse ostanke trave in umazanijo. OPOZORILO Med čiščenjem sestava rezalnih naprav poskrbite, da v okolici ni drugih oseb in živali. a. Čiščenje notranjosti Pranje notranjosti sestava rezalnih naprav in kanala za izmet je treba opraviti na trdni podlagi ob naslednjih pogojih:

• vstavljena je zbiralna košara ali ščitnik zadnjega izmeta (samo za modele z zbiralnikom na zadnjem delu);

• ščitnik bočnega izmeta mora biti nameščen (samo za modele z bočnim izmetom);

• Druga možnost je, da priključite cev za vodo na namenske priključke (slika 28.A; slika 29.A) in pustite teči vodo za nekaj minut prek vsakega priključka, medtem ko se rezalne naprave vrtijo. b. Čiščenje zunanjosti VARNOSTNO NAVODILO Za ohranjanje optimalne ravni učinkovitosti in varnosti stroja se na gornjem delu sestava rezalnih naprav ne smejo nabirati ostanki materiala in suhe trave. Za čiščenje zgornjega dela sestava rezalnih naprav:

Slabo nabrušena rezalna naprava trga travo in povzroči porumenelost travnika.SL - 29 VARNOSTNO NAVODILO Vedno zamenjajte celoten par poškodovanih, ukrivljenih ali obrabljenih rezalnih naprav, skupaj s pripadajočimi vijaki, da se ohrani pravilna uravnoteženost. OPOZORILO Vsa opravila v zvezi z rezalnimi napravami (demontaža, brušenje, uravnovešenje, popravilo, ponovna montaža in/ali zamenjava) so zahtevna in je zanje potrebno specično znanje ter posebno orodje; iz varnostnih razlogov jih je treba vedno opraviti v specializiranem servisu. POZOR Vedno uporabljajte originalne rezalne naprave, označene s šifro iz tabele „Tehnični podatki“. OPOMBA Zaradi razvoja artikla bodo rezalne naprave, navedene v tabeli „Tehnični podatki“, lahko sčasoma nadomeščene z drugimi, ki bodo imele enakovredne lastnosti, kar se tiče varnega delovanja in možnosti medsebojnega zamenjavanja.

9.3.1 Začetna opravila

4. Dvižno napravo namestite na točko

naprava nameščena popolnoma pravokotno glede na tla.

9.3.2 Izbira dvigalke in njena

namestitev ob zadnjih kolesih Leseni zagozdi (slika 32.A) namestite pod kolo (slika 32.B), ki je nasproti kolesa, ki ga je treba zamenjati (slika 32.C). Za modele z zbiralnikom na zadnjem delu:

• Največja možna višina zaprte dvigalke je 110 mm. (slika 33).

• Dvigalko namestite pod zadnjo ploščo (slika 34.A), 180 mm od stranskega roba (slika 33). Za modele z bočnim izmetom:

• Največja možna višina zaprte dvigalke je 110 mm. (slika 35).

• Dvigalo namestite pod zadnjo os, na mestu, prikazanem na sliki (slika 36.A). OPOMBA Namestitev dvigalke v skladu z navodili v tem odstavku omogoča, da dvignete samo kolo, ki ga je treba zamenjati.

9.3.3 Izbira dvigalke in njena namestitev

ob sprednjih kolesih

2. Največja možna višina zaprte

z roko, da ga ohranite v ravnovesju na dvigalki. Dvignite dvigalko in se prepričajte, da je lesen kvader naslonjen na okvir in konstrukcijske dele (slika 38.C). OPOMBA Če dvigalko namestite na opisan način, lahko dvignete celotno sprednjo os.

3. Z izvijačem snemite vskočnik

7. Pazljivo namestite nazaj podložko in vskočnik.

Pnevmatike so tipa „Tubeless“. Zato lahko preluknjano pnevmatiko zamenja ali popravi samo specializiran vulkanizer, na način, ki je predviden za to vrsto plašča.

Sijalke so vstavljene v svoje bajonetne nosilce in jih lahko snamete, tako da jih s kleščami zavrtite v obratni smeri urnega kazalca (slika 42).

Če je treba stroj shraniti za več kot 30 dni:

• na kraju, zaščitenem pred vremenskimi vplivi in s priporočeno temperaturo med 0 in +40 °C;

• po možnosti ga pokrijte s pregrinjalom;

• na mestu, ki je zunaj dosega otrok;

• ko se prepričate, da ste odstranili ključe ali orodje za vzdrževanje. POZOR Najmanj enkrat na mesec in pred vnovičnim začetkom uporabe stroja morate popolnoma napolniti baterije. Stroj pred vnovično uporabo pripravite, kot je opisano v poglavju 7. Uporaba stroja“.

• Pri prevažanju stroja na vozilu ali na prikolici upoštevajte naslednje:

• uporabite nakladalne klančine, ki so primerno vzdržljive ter ustrezno široke in dolge;

• stroj naložite z zaustavljenim električnim motorjem, brez upravljavca; kontaktni ključ naj bo odstranjen iz ležišča; stroj naložite s potiskanjem, pri čemer naj sodeluje primerno število oseb;

• sestav rezalnih naprav naj bo spuščen;

Ta priročnik daje vsa potrebna navodila za upravljanje stroja in za pravilno osnovno vzdrževanje, ki ga lahko opravlja uporabnik. Vse postopke vzdrževanja in nastavitve, ki niso opisani v tem priročniku, mora opraviti vaš prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravilno izvedbo teh del in ohranjanje prvotne stopnje varnosti in stanja stroja. Zaradi posegov, opravljenih v neprimernih ustanovah ali s strani neusposobljenih oseb, se razveljavi vsakršna oblika garancije in vsakršna odgovornost proizvajalca.

• Popravila in vzdrževalne posege v okviru garancije lahko izvajajo izključno pooblaščene servisne delavnice.

• Pooblaščeni servisi uporabljajo izključno originalne nadomestne dele. Originalna dodatna oprema je bila izdelana posebej za te stroje.

• Neoriginalni nadomestni deli in dodatna oprema niso dovoljeni. Uporaba neoriginalnih nadomestnih delov in dodatne opreme povzroči, da uporaba stroja ni varna, ter odvezuje proizvajalca vsakršne odgovornosti.

• Priporočamo, da stroj enkrat na leto zaupate pooblaščenemu servisu, da izvede vzdrževalne in servisne posege ter pregled varnostnih naprav.

Garancijski pogoji so namenjeni samo navadnim uporabnikom, tj. nepoklicnim delavcem. Garancija krije vse napake, ki se tičejo kakovosti materialov in izdelave ter so bile v garancijskem roku potrjene s strani vašega prodajalca ali specializiranega servisa. Garancija je omejena na popravilo ali zamenjavo komponente, za katero se ugotovi, da ima napako. Pogoj za uveljavljanje garancije je redno vzdrževanje stroja. Uporabnik mora natančno spoštovati vsa navodila, ki jih vsebuje priložena dokumentacija. Garancija ne pokriva poškodb, ki so posledica:

• Neustrezne seznanitve z vsebino priložene dokumentacije (priročniki z navodili).

• Zunanjih vzrokov (strele, trkov, prisotnosti tujkov v notranjosti stroja) ali nesreč.

• Uporabe ali namestitve na nepravilen način oziroma na način, ki ga ni odobril proizvajalec.

• Slabega vzdrževanja.

• Opravil rednega/izrednega vzdrževanja (opisanih v priročniku z navodili).

• Normalne obrabe potrošnih materialov, kot so rezalne naprave, kolesa, varnostni vijaki in žice.

• Nosilcev rezalnih naprav.

• Morebitnih dodatnih stroškov, ki so povezani z uveljavitvijo garancije, kot so potni stroški do uporabnika, prevoz stroja do prodajalca, najem opreme za zamenjavo ali naročilo vzdrževalnih del pri zunanjem podjetju. Uporabnik je zaščiten z ustreznimi zakoni, ki veljajo v njegovi državi. Ta garancija na noben način ne omejuje pravic kupca, ki jih določajo zakoni v njegovi državi.SL - 32

14. TABELA VZDRŽEVANJA

Polja ob robu vam omogočajo, da zabeležite datum ali število delovnih ur, ko je bil izveden poseg. Poseg Pogostnost (št. ur) Izvedba (datum ali št. ur) Opombe Pregled vseh pritrdilnih elementov Pred vsako uporabo Preverjanje tlaka v pnevmatikah Pred vsako uporabo Odst. 7.1.3 Varnostni pregledi/ preverjanje komand Pred vsako uporabo Odst. 7.2 Preverjanje komande za sprostitev prenosnega sklopa Pred vsako uporabo Odst. 6.3 Namestitev/preverjanje zaščit na izhodu Pred vsako uporabo Odst. 5.5 Napolnjenost baterije Pred vsako uporabo Po vsaki uporabi Pred shranitvijo Odst. 8.2 Splošno čiščenje in pregled Po vsaki uporabi Odst. 8.4 Preverjanje prisotnosti poškodb na stroju. Po potrebi pokličite pooblaščeni servisni center. Po vsaki uporabi Pregled spojev rezalnih naprav in njihove nabrušenosti 25 * Zamenjava rezalnih naprav 100 * Splošno mazanje 25 Odst. 8.5**

• Opravilo mora izvesti vaš prodajalec ali specializirani servis. ** Splošno mazanje vseh zglobov je poleg tega treba opraviti vedno, ko je predvideno daljše obdobje neuporabe stroja.

2. Neenakomerna košnja Nabrušenost rezalnih

osvetljena, LED-lučki baterije 2 in 5 pa utripata. Krmilna plošča tipov „I“ in „II“ Krmilna plošča tipa „III“ Nadtok skozi baterijo, ki ga povzročijo:

delovni pogoj. Zmanjšajte hitrost vožnje. Povečajte višino košnje.

Vsi drugi signali na krmilni plošči (ikone/LED-lučke) ostanejo aktivni in vidni. Predalarm za pregrevanje baterije, pogonskega motorja koles in/ali motorjev rezalnih naprav, ki ga sprožijo:

pogoji. Zmanjšajte hitrost vožnje. Povečajte višino košnje.

pogoji. Zmanjšajte hitrost vožnje. Povečajte višino košnje.

okoljski pogoji. Pri delu mora biti temperatura okolja skladna s pogoji za uporabo stroja.

7. Ikona (slika 13.E) ostane

osvetljena, LED-lučke baterije 1, 4 in 5 pa utripajo. Krmilna plošča tipov „I“ in „II“ Krmilna plošča tipa „III“ Nadtok skozi rezalne naprave, ki ga povzročijo:

pogoji. Zmanjšajte hitrost vožnje. Povečajte višino košnje.

slika 13.N) neprekinjeno svetita, LED-lučki baterije 1 in 3 pa utripata. Krmilna plošča tipov „I“ in „II“ Krmilna plošča tipa „III“ Pregrevanje motorjev rezalnih naprav, ki ga povzročijo: Zaustavite stroj, počakajte vsaj 5 minut in ga znova zaženite. Zahtevni delovni pogoji. Zmanjšajte hitrost vožnje. Povečajte višino košnje.

9. Ikona (slika 13.E) ostane

osvetljena, LED-lučke baterije 1, 3 in 5 pa utripajo. Krmilna plošča tipov „I“ in „II“ Krmilna plošča tipa „III“ Zaustavitev motorjev rezalnih naprav, ki ga povzročijo:

pogoji. Zmanjšajte hitrost vožnje. Povečajte višino košnje.

slika 13.N) neprekinjeno svetita, LED-lučke baterije 1, 2 in 4 pa utripajo. Krmilna plošča tipov „I“ in „II“ Krmilna plošča tipa „III“ Previsoka temperatura pogonskega motorja, ki jo povzročijo: Zaustavite stroj in počakajte vsaj 5 minut, preden ga znova zaženete.

pogonskega motorja. Zmanjšajte hitrost vožnje.

slika 13.O) neprekinjeno svetita, LED-lučke baterije 1, 2, 4 in 5 pa utripajo. Krmilna plošča tipov „I“ in „II“ Krmilna plošča tipa „III“ Ob zagonu stroja pedal pogona ni sproščen (ni v nevtralnem položaju). Zaustavite stroj in ponovite postopek zagona šele potem, ko preverite, ali je pedal pogona koles v nevtralnem položaju (pedal je sproščen).SL - 35 OPOMBA Pri strojih, opremljenih s krmilno ploščo tipa „III“, je ob kombinaciji LED-lučk za določeno napako na območju za prikaz odstotkov napolnjenosti baterije prikazana tudi številčna šifra napake (slika 13.Y). Številčno šifro napake po potrebi sporočite pooblaščenemu servisnemu centru. OPOMBA V primeru težav, ki niso navedene v tabeli, se v čim krajšem času obrnite na pooblaščeni servisni center. Motnja Vzrok Odprava motnje

HITRO POLNJENJE) Polnilnik baterij, ki omogoča skrajšanje časa polnjenja baterije. Seznam baterij, homologiranih za ta stroj, najdete v tabeli „Tehnični podatki“. Ohranja učinkovitost baterije v obdobju, ko ga dalj časa ne uporabljate: zagotavlja optimalni nivo polnjenja in daljšo življenjsko dobo akumulatorja (slika 44.B).

Izboljšajo oprijem zadnjih koles na zasneženi podlagi in omogočajo uporabo orodja za kidanje snega (slika 44.F).

Za prevoz orodij ali drugih predmetov v okviru dovoljenih obremenitev (slika 44.H).

• Neprianjanje točkova.

se sledećih mera predostrožnosti:
