NAUDOJIMO INSTRUKCIJA Tornado 398e STIGA

LT Balninė vejapjovė su sėdinčiu operatoriumi, maitinimas akumuliatoriumi NAUDOJIMO INSTRUKCIJOS

DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

LIETUVIŠKAI - Originalių instrukcijų vertimas LT

[5a] Ličio jonų (Li-on)

[6] Akumuliatoriaus talpa

[7] Akumuliatoriaus jkroviklis

[8] Didžiausia jkrovimo trukmė

[9] Traukos variklio galia

[10] Ašmenų variklio galia

[11] Dažnių juosta (-os), kurioje (-iose) veikia radijo įrenginiai

[12] Didžiausia radijo dažnių galia, perduodama toje (tose) dažnių juostoje (-ose), kurioje (-iose) veikia radijo įrenginiai

[13] Priekinės padangos

[14] Užpakalinės padangos

[15] Priekinių padangų oro slėgis

[16] Užpakalinių padangų oro slėgis

[17]Svoris(*)

[18] Mažiausias nenupjautos žolės spindulys

[19] Pjovimo aukštis

[20] Pjovimo plotis

[21] Važiavimo greitis (apytikris), priekine eiga

[22] Važiavimo greitis (apytikris), atbuline eiga

[23] Maksimalus leistinas pokrypis

[24] Matmenys

[25]llgis

[26] Ilgis su maišu (ilgis be maišo)

[27]Plotis

[26] Plotis su šoninio išmetimo deflektoriumi (Plotis be šoninio išmetimo deflektoriaus)

[28] Aukštis

[29] Pjovimo jtaiso kodas

[30] Garso slègio lygis

[31] Matavimo paklaida

[32] Išmatuotas garso galios lygis

[33] Garantuotas garso galios lygis

[35] Vibraciju lygis, sédyné

[44] Priedai, kuriuos galima užsisakyti

[44.A1, 42.A2] Rinkinys mulčiavimui

[44.B] Akumuliatoriaus ikroviklis

[44.C] Rinkinys vilkimui

[44.D] Apdangalas

[44.E] Galinio išmetimo apsaugos įtaiso rinkinys (tikai MP sērija)

[44.J] Lapų ir žolės surinktuvas

[44.K] Peilinis sniego valytuvas

[43] PAGALBINIS LIZDAS USB PRIEDAMS

[43.A] Ikrovos įtampa ir srovė (išėjimas USB)

[43.B] tipas

[43.C] Gamintojo adresas ir pavadinimas

* Konkretūs specifiniai duomenys yra pateikti įrenginio identifikavimo etiketėje

[1] LV - TEHNISKIE DATI

[2] Barošanas spriegums MAX

[3] Barošanas spriegums NOMINAL

a. Pro modely typu „I“ a „II“:

„PÜSIKIIRUSEHOIDJA" nupp

„PÜSIKIIRUSEHOIDJA" nupp

3.1 Apmokymas 5
3.2 Paruošiamieji darbai 5
3.3 Eksploatavimo metu 5
3.4 Techninė priežiūra, sandėliavimas...... 6
3.5 Aplinkos apsauga 7

1. PAŽINTIS SU JRENGINIU....7

4.1 Mašinos aprašymas ir numatytasis naudojimas....7
4.2 Saugos ženklų sistema.... 8
4.3 Identifikacinè etiketè 9
4.4 Pagrindinès sudedamosios dalys ..... 9

1. SURINKIMAS 9

5.1 Surinkimui skirtos sudedamosios dalys....10
5.2 Vairo montavimas 10
5.3 Sèdynès montavimas 10
5.4 Priekinio buferio surinkimas.... 10
5.5 Šoninio išmetimo deflektoriaus surinkimas (tik modeliams su šoniniu išmetimu)....10
5.6 Pjovimo įtaisų bloko šoninių sutvirtinimų montavimas (tik modeliams su šoniniu išmetimu, jei numatyta)....11
5.7 Galinės plokštės montavimas ir užbaigimas (tik modeliams su galiniu surinkimu)....11
5.8 Surinkimo maišo montavimas (tik modeliams su galiniu surinkimu) (tik „III“ tipo modeliams)....11

1. VALDYMO |TAISAI....12

6.1 Raktinis komutatorius 12
6.2 Traukos pedalas 12
6.3 Pavarų perjungimo / išjungimo svirtis. 12
6.4 Pjovimo aukščio reguliavimas.... 12
6.5 Avarinis mygtukas.... 13
6.6 Papildomas lizdas USB priedams..... 13
6.7 Akustinės signalizacijos įtaisas...... 13
6.8 Surinkimo maišo apvertimo svirtis (jei numatyta, tik modeliuose su galiniu surinkimu)....13
6.9 Mygtukų skydelis 14
6.10 „Bluetooth“ funkcija (jei numatyta) ..... 19

7.1 Paruošiamieji darbai 19
7.2 Saugos kontrolé 20
7.3 Naudojimas nuokalnėse 22
7.4 Paleidimas....22
7.5 Darbas....22
7.6 Sustabdymas 24

7.7 Po naudojimo 24

1. EINAMOJI TECHNINÉ PRIEŽIŪRA......24

8.1 Bendra informacija 24
8.2 Akumuliatorius.... 25
8.3 Atraminiai ratukai 27
8.4 Valymas....27
8.5 Sutepimas 28
8.6 Sutvirtinimo varžtai ir veržlės ...... 28

1. SPECIALIOJI TECHNINÉ PRIEŽIŪRA ..... 28

9.1 Saugumo patarimai 28
9.2 Pjovimo jtaisų blokas / pjovimo jtaisai 28
9.3 Priekinių / galinių ratų pakeitimas...... 29
9.4 Šviesos diodu lempų pakeitimas ..... 30

1. SANDËLIAVIMAS....30

2. PERKÉLIMAS IR TRANSPORTAVIMAS....30

3. TECHNINĖ PRIEŽIŪRA IR REMONTAS ... 30
4. GARANTIJOS TAIKYMO SALYGOS......31
5. TECHNINÉS PRIEŽIÚROS LENTELÉ ..... 32
6. GEDIMU PAIESKA 32
7. PRIEDAI 36

16.1 Rinkinys mulčiavimui 36
16.2 Akumuliatoriaus jkroviklis (greitasis jkrovimas)....36
16.3 VILKIMO KOMPLEKTAS 36
16.4 Brezentas 36
16.5 Galinio išmetimo apsaugos komplektas 36
16.6 Sniego grandinês 18"....36
16.7 Ratai purvui / sniegui 18"....36
16.8 Priekaba 36
16.9 Barstytuvas.... 36
16.10 Lapų ir žolės surinktuvas ...... 36
16.11 Peilinis sniego valytuvas 36

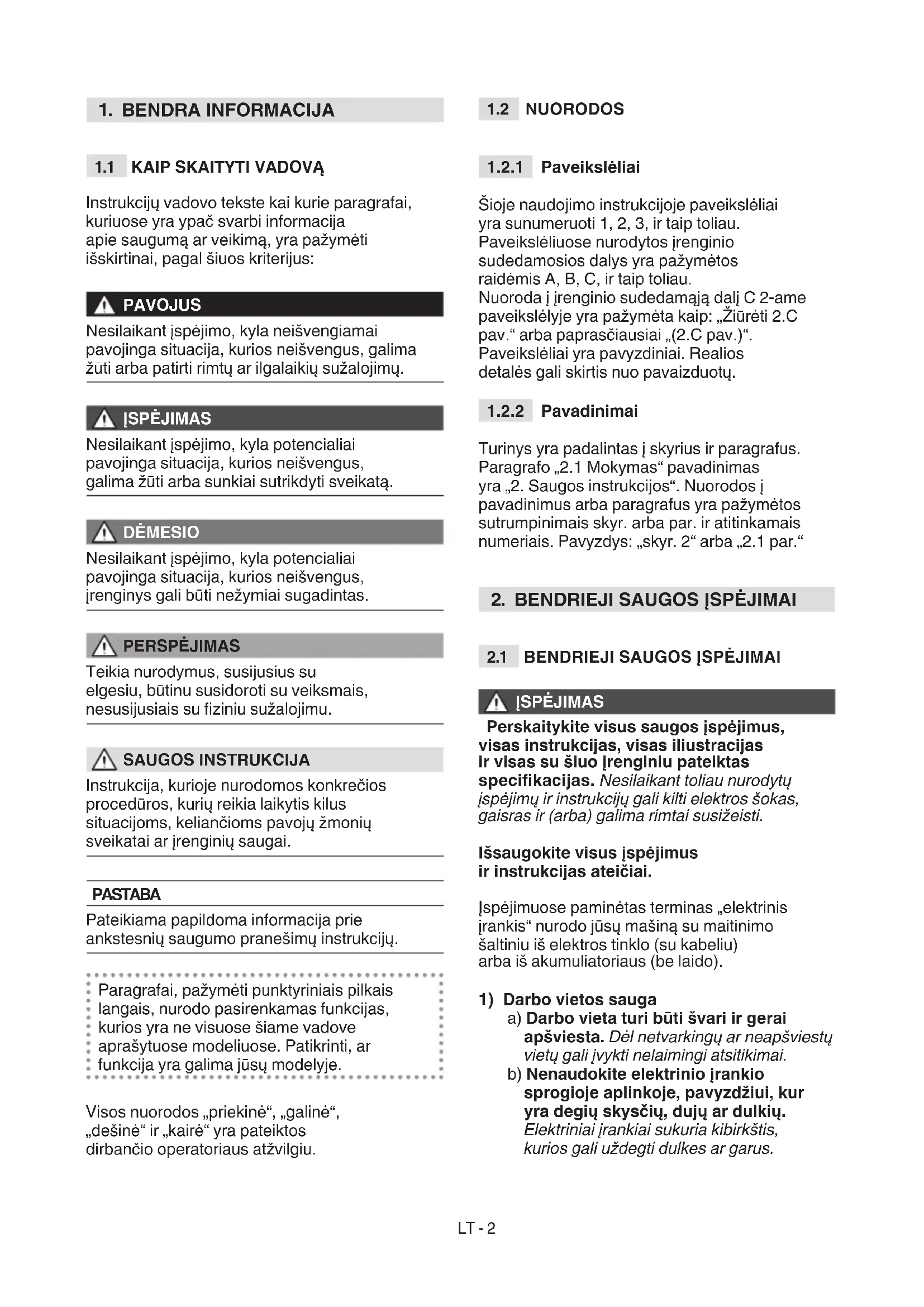

1. BENDRA INFORMACIJA

1.1 KAIP SKAITYTI VADOVA

Instrukciju vadovo tekste kai kurie paragrafai, kuriuose yra ypač svarbi informacija apie saugumą ar veikimą, yra pažymėti išskirtinai, pagal šiuos kriterijus:

PAVOJUS

Nesilaikant įspėjimo, kyla neišvengiamai pavojinga situacija, kurios neišvengus, galima žūti arba patirti rimtų ar ilgalaikių sužalojimų.

JSPÈJIMAS

Nesilaikant įspėjimo, kyla potencialiai pavojinga situacija, kurios neišvengus, galima žūti arba sunkiai sutrikdyti sveikatą.

DÈMESIO

Nesilaikant įspėjimo, kyla potencialiai pavojinga situacija, kurios neišvengus, įrenginys gali būti nežymiai sugadintas.

PERSPÈJIMAS

Teikia nurodymus, susijusius su elgesiu, būtinu susidoroti su veiksmais, nesusijusiais su fiziniu sužalojimu.

SAUGOS INSTRUKCIJA

Instrukcija, kurioje nurodomos konkrečios procedūros, kurių reikia laikytis kilus situacijoms, keliančioms pavojų žmonių sveikatai ar įrenginių saugai.

PASTABA

Pateikiama papildoma informacija prie ankstesnių saugumo pranešimų instrukcijų.

Paragrafai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje.

Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir „kairė“ yra pateiktos dirbančio operatoriaus atžvilgiu.

1.2 NUORODOS

1.2.1 Paveiksléliai

Šioje naudojimo instrukcijoje paveikslėliai yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio sudedamosios dalys yra pažymėtos raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamają dalį C 2-ame paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C pav.“ arba paprasčiausiai „(2.C pav.)“. Paveikslėliai yra pavyzdiniai. Realios detalės gali skirtis nuo pavaizduotų.

1.2.2 Pavadinimai

Turinys yra padalintas i skyrius ir paragrafus. Paragrafo „2.1 Mokymas“ pavadinimas yra „2. Saugos instrukcijos“. Nuorodos i pavadinimus arba paragrafus yra pažymėtos sutrumpinimais skyr. arba par. ir atitinkamais numeriais. Pavyzdys: „skyr. 2“ arba „2.1 par.“

2. BENDRIEJI SAUGOS ISPĖJIMAI

2.1 BENDRIEJI SAUGOS ISPĖJIMAI

!SPÈJIMAS

Perskaitykite visus saugos įspėjimus, visas instrukcijas, visas ilustracijas ir visas su šiuo įrenginiu pateiktas specifikacijas. Nesilaikant toliau nurodytų įspėjimų ir instrukcijų gali kilti elektros šokas, gaisras ir (arba) galima rimtai susižeisti.

Išsaugokite visus įspėjimus ir instrukcijas ateičiai.

Įspėjimuose paminėtas terminas „elektrinis įrankis“ nurodo jūsų mašiną su maitinimo šaltiniu iš elektros tinklo (su kabeliu) arba iš akumuliatoriaus (be laido).

1) Darbo vietos sauga

a) Darbo vieta turi būti švari ir gerai apšviesta. Dél netvarkingų ar neapšviestų vietų gali jvykti nelaimingi atsitikimai.
b) Nenaudokite elektrinio įrankio sprogioje aplinkoje, pavyzdžiui, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar garus.

c) Naudojant jrenginj, vaikai ir pašaliniai asmenys turi laikytis atokiau. Dél išsiblaškymo galima prarasti jrenginio kontrolę.

2) Elektros sauga

a) Akumuliatoriaus jkroviklio laido kištukas turi būti suderinamas su lizdu. Niekada nekeiskite kištuko. Nenaudokite adapterių su akumuliatoriaus jkroviklio laidu su jžeminimo jungtimi. Originalūs ir prie lizdo pritaikyti kištukai sumažina elektros smūgio riziką.

b) Elektrinio įrankio kištukas turi būti suderinamas su lizdu. Niekada nekeiskite kištuko. Nenaudokite adapterių su jžemintais elektriniais įrankiais. Originalūs ir prie lizdo pritaikyti kištukai sumažina elektros smūgio riziką.

c) Vengti kūno kontaktų su jžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės, šaldytuvai. Elektros šoko rizika padidėja, jei kūnas yra jžemintas.

d) Saugokite elektrinius įrankius nuo lietaus ar drėgnos aplinkos. Į įrenginį patekęs vanduo padīdina elektros smūgio rizika.

e) Norėdami ištraukti kištuką, niekada netraukite akumuliatoriaus įkroviklio kabelio. Laikykite akumuliatoriaus įkroviklio laidą atokiau nuo šilumos, alyvos, tirpiklių, aštrių daiktų, aštrių briaunų ar judančių dalių. Sugadintas arba susipynęs kabelis padidina elektros smūgio pavojų.

f) Nenaudokite laido netinkamai. Nenaudokite laido įrankiui nešti, traukti ar atjungti nuo lizdo. Laikykite laidą atokiau nuo šilumos, alyvos, aštrių briaunų ar judančių dalių. Sugadintas arba susipynęs kabelis padidina elektros smūgio pavojų.

g) Naudodami elektrinj įrankį lauke, naudokite ilgintuvą, kuris tinkamas naudoti lauke. Naudojant lauke tinkamą naudoti ilgintuvą, sumažėja elektros smūgio pavojus.

h) Jei negalima išvengti elektrinio įrankio naudojimo drėgnoje aplinkoje, naudokite kištukinį lizdą, apsaugotą jžeminimo nuotėkio jungikliu (RCD – liekamosios srovės įtaisas). Naudojant RCD sumažinamas elektros smūgio pavojus.

i) Akumuliatoriaus jkroviklj prijungti tik prie plokštelėje nurodytos elektros tinklo įtampos ir dažnio lizdų.

PAVOJUS

Drègmè ir elektra nesuderinama:

• Elektros laidų tvarkymas ir prijungimas turi būti atliekamas sausoje vietoje.
• Niekada neleisti susiliesti elektros lizdui ar kabeliui su drėgnu paviršiumi (bala ar drėgnas dirvožemis).
• Jei reikia, naudoti ilgintuvus su integruotais vandeniui nelaidžiais ir patvirtintais kištukais, prieinamus rinkoje.
• Prie pastato elektros tinklo prijungto jkrovimo lizdo paruošimą turi atlikti kvalifikuotas elektrikas, lizdas turi būti tinkamai apsaugotas diferencialu (RCD - liekamosios srovės įtaisu), kurio išleidimo srovė atitinka galiojančius teisės aktus.
• Netinkama jungtis gali sukelti trumpą sujungimą, rimtai sužeisti, taip pat mirtinai.

- Kad būtų išvengta elektros srovės tiekimo pertrūkių įkrovimo metu:

• patikrinti, ar bendras elektros sistemos pajėgumas yra pakankamas.
• prijungti jrenginį prie elektros lizdo su pakankama srovės galia.
• vengti tuo pačiu metu naudoti kitą didelės absorbcijos elektros įrangą.

3) Asmeninè sauga

a) Būti atidiems, tikrinti, kas yra daroma, naudotis sveika nuovoka naudojant elektrinį įrenginį. Nenaudokite elektrinio įrankio pavargę ar apsvaigę nuo narkotikų, alkoholio ar vaistų. Neatidus darbas su įrenginiu gali sukelti rimtų sužalojimų.

b) Naudokite asmens apsaugos priemones. Visada dévěti apsauginius akinius. Asmens apsaugos priemonių, tokių kaip kaukės nuo dulkių, neslidūs apsauginiai batai, šalmai arba ausínės klausai apsaugoti, naudojimas sumažina sužalojimus.

c) Venkite netyčinio paleidimo. Prieš jjungdami, imdami ar nešdami elektrinj jrankj jsitikinkite, kad jungiklis yra „OFF“ padėtyje. Elektrinio įrankio perkėlimas ranka ant jungiklio ar jo prijungimas prie lizdo, kai jungiklis yra „ON“ padėtyje, sukelia nelaimingus atsitikimus.

d) Prieš jjungdami elektrinj įrankį, išimkite visus raktus ar reguliavimus įrankius. Raktas ar įrankis, susilietęs su besisukančia mašinos detale, gali sužeisti asmenį.

e) Nesilenkti. Visada išlaikyti tinkamą atramą ir pusiausvyrą. Tai leidžia geriau valdyti elektrinį įrankį netikėtose situacijose.

f) Tinkamai apsirengti. Nedėvėti laisvų drabužių ar papuošalų. Plaukus ir drabužius laikykite atokiau nuo judančių dalių. Laisvus drabužius, juvelyrinius dirbinius ar ilgus plaukus gali įtraukti judančios dalys.
g) Jei yra jrenginių, kuriuos reikia prijungti prie sistemų dulkėms pašalinti ir surinkti, įsitikinkite, kad jie yra tinkamai prijungti ir naudojami. Šių prietaisų naudojimas gali sumažinti su dulkėmis susijusią rizika.
h) Nors ir įgijote žinių naudojantis mašina, neatsipalaiduokite ir paisykite elektrinio įrankio saugos principų. Neatsargus veiksmas gali sukelti rimtų sužalojimų vos per sekundę.

4) Elektrinio įrankio naudojimas ir apsauga

a) Neperkraukite elektrinio įrankio. Naudokite darbui tinkantį elektrinį įrankį. Tinkamas elektrinis įrankis atliks darbą geriau ir saugiau tokiu greičiu, kuriam jis buvo sukurtas.

b) Nenaudoti elektros prietaiso, jeigu jungiklis negali jo paleisti arba sustabdyti. Elektros prietaisas, kurio negalima paleisti jungikliu, yra pavojingas ir turi būti taisomas.

c) Nenaudoti jrenginio, jei raktinis komutatorius negali jo normaliai paleisti ar sustabdyti. /renginys, kurio negalima valdyti raktiniu komutatoriumi, yra pavojingas ir turi būti suremontuotas aptarnavimo centre.

d) Prieš atlikdami bet kokius pakeitimus, keisdami priedus arba prieš elektrinio įrankio saugojimą, išimkite paleidimo raktą. Šios prevencinės saugos priemonės sumažina atsitiktinio elektrinio jrenginio paleidimo riziką.

e) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje ir neleiskite žmonėms, kurie nėra susipažinę su pačiu įrankiu ir šiomis instrukcijomis, naudotis įrenginiu. Elektriniai įrankiai yra pavojingi nepatyrusių vartotojų rankose.

f) Rūpinkitės elektrinių įrankių ir priedų priežiūra. Patikrinkite, ar judančios dalys yra suderintos ir gali laisvai judėti, ar nėra sugadintų dalių ir jokių kitų sąlygų, galinčių turėti įtakos elektros įrankio veikimui. Pažeidus elektriniį įrankį prieš jį naudojant reikia pataisyti. Daug nelaimingų atsitikimų kyla dėl netinkamos priežiūros.

g) Išlaikyti pjovimo elementus aštrius ir švarius. Dėl tinkamos pjovimo dalių priežiūros, kai išlaikomi su aštriomis

pjovimo briaunomis, jie mažiau kliūna ir yra lengviau valdomi.

h) Naudoti jrenginj ir atitinkamus priedus pagal pateiktas instrukcijas, atsižvelgiant j darbo sąlygas ir atliekamo darbo pobūdj. Naudojant jrenginj kitoms nei numatytoms operacijoms, gali kilti pavojingų situacijų.

i) Laikyti rankenas ir visus sukibimo paviršius sausus, švarius ir be alyvos bei tepalų pėdsakų. Slidžios rankenos ir slidūs sukibimo paviršiai neleidžia saugiai valdyti įrankio nenumatytose situacijose.

5) Akumuliatoriumi varomų įrenginių naudojimas ir atsargumo priemonės

a) Norėdami įkrauti akumuliatorių, naudokite tik gamintojo rekomenduojamą akumuliatoriaus įkroviklj. Įkroviklis, tinkantis vieno tipo akumuliatoriams, gali sukelti gaisro, elektros šoko, perkaitimo ar korozinio akumuliatoriaus skysčio nutekėjimo pavojų, jei naudojamas su kitu akumuliatorių paketu.

b) Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Bet kokio kito akumuliatoriaus naudojimas gali sukelti sužalojimų ir gaisro pavojų.

c) Kai akumuliatorius nenaudojamas, laikykite atokiau nuo kitų metalinių daiktų, tokių kaip kabės, monetos, raktai, vinys, varžtai ar kiti maži metaliniai daiktai, kurie gali sukelti kontaktų trumpajį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąlygoti dūmus arba liepsną.

d) Akumuliatorius gali prarasti šiek tiek skysčio, jei yra prastos būklės. Venkite sąlyčio su skysčiu. Atsitiktinai patekus, nuplaukite vandeniu. Jei skystis pateko į akis, kreipkitės į gydytoją. Skystis, ištekėjęs iš akumuliatoriaus, gali sukelti odos sudirginimą ar nudegimus.

e) Nenaudokite pažeisto ar pakeisto akumuliatoriaus ar įrankio. Pažeisti arba modifikuoti akumuliatoriai gali veikti nenuspėjamai, dėl to gali kilti gaisras, sprogimas ar sužeidimų rizíka.

f) Šaugokite akumuliatorių ar įrankį nuo ugnies ar per didelės temperatūros. Ugnies arba temperatūros, didesnės nei 70 °C, poveikis gali sukelti sprogimą.

g) Laikytis visų įkrovimo instrukcijų ir nekrauti akumuliatoriaus pakuotės ar įrenginio už instrukcijose nurodyto temperatūros intervalo ribų. Netinkamas įkrovimas ar įkrovimas už

nurodyto diapazono ribų gali sugadinti akumuliatorių ir padidinti gaisro pavojų.

h) Nejkrauti akumuliatoriaus vietose, kur yra garų, degių medžiagų ar per daug drėgnose patalpose. Jei nėra galimybės išvengti drėgnoje aplinkoje, naudoti elektros lizdą, apsaugotą diferencialo jungikliu (RCD - liekamosios srovės įtaisu), siekiant sumažinti elektros smūgio pavojų.

i) Negalima laikyti akumuliatoriaus jkroviklio laido vaikams pasiekiamoje vietoje.

6) Techninė priežiūra

a) Elektrinį įrankį turi remontuoti kvalifikuotas personalas ir naudoti tik originalias atsargines dalis. Taip bus galima užtikrinti elektrinio įrenginio saugumą.

b) Akumuliatoriaus neremontuokite. Remonto darbus turi atlikti gamintojas arba specializuotas techninės priežiūros centras.

3. VEJAPJOVĖS SU SĖDINČIU VAIRUOTOJU SAUGOS ĮSPĖJIMAI

3.1 APMOKYMAS

• Susipažinti su jrenginio valdymo jtaisais ir su tinkamu jo naudojimu. Išmokti skubiai sustabdyti jrenginj.
• Niekada neleisti, kad jrenginiu naudotusi vaikai arba asmenys, kurie nėra kaip reikiant susipažinę su instrukcijomis. Vietiniai įstatymai gali riboti mašinos naudojimo amžių.
• Nevežti vaikų arba kitų keleiviu.
• Prisiminti, kad operatorius ar jrenginio naudotojas yra atsakingas už nelaimingus atsitikimus bei žalą, padarytą kitiems asmenims arba jų turtui. Naudotojas privalo įvertinti galimą riziką, susijusią su vietove, kurioje dirba, ir imtis visų būtinų atsargumo priemonių, užtikrinančių jo paties ir kitų asmenų saugumą, ypač dirbant šlaituose, šiurkščioje, slidžioje ar nestabilioje dirvoje.
• Vadovas yra neatsiejama jrenginio dalis, todėl juo būtina vadovautis visais atvejais, kai jrenginys laikinai ar visam laikui perduodamas naudoti.

3.2 PARUOŠIAMIEJI DARBAI

- Dévěti tinkamą aprangą, avěti darbinę avalynę neslidžiais padais ir dévěti ilgas kelnes. Nepaleisti įrenginio basomis

kojomis ar avint atvirą avalynę. Naudoti klausos apsaugos priemones.

• Klausos apsaugos priemonių naudojimas gali sumažinti gebėjimą išgirsti galimus įspėjimus (šauksmus arba garsinius signalinius įtaisus). Atkreipti ypatingą dėmesį į tai, kas vyksta aplink darbo teritorijoje.
• Nedėvėti šalikų, marškinių, grandinėlių, apyrankių, rūbų su besiplaikstančiomis detalėmis, raišteliais ar kaklaraiščiais bei kitų kabančių ar plačių aksesuarų, kurie galėtu įsipainioti į įrenginį ar į darbo vietoje esančius daiktus ir medžiagas.
• Surišti ilgus plaukus.

Darbo teritorija / Irenginys

Kruopščiai apžiūrėti visą darbo lauką ir pašalinti viską, ką įrenginys galėtų nusviesti arba kas galėtų sugadinti jo pjovimo įtaisą / besisukančias detales (akmenis, šakas, vielą, kaulus ir t.t.).

3.3 EKSPLOATAVIMO METU

Darbinė zona

• Nenaudokite mašinos sprogimo rizikos zonose, ten kur yra degių skysčių, dujų ar dulkių. Dėl elektros kontaktų ir mechaninės trinties gali susidaryti kibirkštys, kurios gali uždegti dulkes ar garus.
• Dirbti tik dienos šviesoje arba prie gero dirbtinio apšvietimo ir gero matomumo sąlygomis.
• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrėtų kitas suaugęs asmuo.
• Nedirbti ant šlapios vejos, lyjant lietui ar artinantis audrai, ypač kai yra žaibavimo tikimybė.
• Atkreipti ypatingą dėmesį į žemės paviršiaus nelygumus (kalnelius, griovius), šlaitus, nematomus pavojus bei galimas kliūtis, kurie galėtų riboti matomumą.
• Atkreipti ypatingą dėmesį dirbant netoli daubų, griovių arba pylimų. Įrenginys gali apvirsti, jei ratas peržengia šlaito kraštą arba jei šlaito kraštas ima byrėti.
• Būti atsargiems dirbant šlaituose, kur reikalingas ypatingas dėmesys, tokiu būdu bus išvengta apvirtimų arba įrenginio kontrolės praradimo rizikos. Pagrindinės kontrolės praradimo priežastys:
• Nepakankamas ratų sukibimas.
• Per didelis greitis.
  • Staigūs krypties pakeitimai.
  • Netinkamas stabdymas.
  • Irenginys neadekvatus darbui.

• Žinių trūkumas apie poveikį, susijusį su dirvos sąlygomis, ypač dirbant šlaituose.

• Irenginio, kaip velkančiosios transporto priemonės, naudojimas.

• Atkreipti dėmesį į eismą, kai įrenginys yra naudojamas šalia kelio.

PERSPÉJIMAS

Vadove aprašyti jrenginiai nėra skirti naudoti kaip velkančiosios transporto priemonės.

Elgesys

• Vairavimo ir darbo metu neišsiblaškyti ir išlaikyti reikiamą dėmesį.
• Būti ypatingai atidiems apsisukant ar važiuojant atbuline eiga. Prieš apsisukant ir apsisukimo metu žiūrėti sau už nugaros, tokiu būdu jsitikinant, jog nėra kliūčių.
• Atkreipti ypatingą dėmesį, kai naudojami surinkimo maišai ir priedai, kurie gali turėti įtakos įrenginio stabilumui, ypač dirbant nuokalnėse.
• Rankas ir pėdas visada laikyti atokiau nuo pjovimo įtaiso, tiek įrenginio paleidimo, tiek jo naudojimo metu.
• Rankas ir pėdas laikyti atokiau nuo sėdynės atramos. Kyla sutraiškymo traumų rizika.

ISPÈJIMAS

Pjovimo elementas toliau sukasi keletą sekundžių po jo atjungimo arba po variklio išjungimo.

ISPÈJIMAS

Atkreipti dėmesį į pjovimo įtaisų bloką su keliais pjovimo įtaisais, nes besisukantis pjovimo įtaisas gali sąlygoti kitų pjovimo įtaisų sukimąsi.

SAUGOS INSTRUKCIJA

Gedimų arba nelaimingų atsitikimų darbo metu atveju, nedelsiant išjungti variklj ir patraukti įrenginį taip, kad nebūtų padaryta dar didesnė žala; nelaimingų atsitikimų, susijusių su asmens ar trečiosios šalies sužalojimais atveju, nedelsiant atlikti tinkamiausius pirmosios pagalbos veiksmus ir kreiptis į sveikatos priežiūros įstaigą tolesniam gydymui. Kruopščiai pašalinti galimas sankaupas, kurios galėtų padaryti žalos arba sužaloti asmenis ar be priežiūros paliktus gyvūnus.

Naudojimo apribojimai

- Niekada nenaudoti jrenginio, jei apsaugos jtaisai yra pažeisti, netaisyklingai sumontuoti, ar jų iš viso nėra (surinkimo maišas, šoninio išmetimo apsaugos jtaisas, galinio išmetimo apsaugos jtaisas)

• Nenaudoti jrenginio, jei priedai / jrankiai néra jdiegti tam numatytose vietose.
• Neišjunginėti, nekeisti, negadinti ar nenuiminėti esamų apsauginių sistemų / mikrojungiklių.
• Saugoti jrenginj nuo pernelyg didelių apkrovų ir nenaudoti nepritaikyto jrenginio sunkių darbų atlikimui; tinkamo jrenginio naudojimas sumažina riziką ir pagerina darbo kokybę.
• Irenginys néra aprobuotas naudojimui viešuose keliuose. Jo naudojimas (pagal Kelių transporto kodeksą) turi būti vykdomas išskirtinai privačiose teritorijose, uždarose nuo eismo.

3.4 TECHNINÉ PRIEŽIŪRA, SANDĖLIAVIMAS

Periodiška techninė priežiūra ir taisyklingas sandėliavimas padeda išlaikyti jrenginio saugumą ir jo veiksmingumo lygį.

Techninė priežiūra

• Niekada nenaudoti jrenginio su susidėvėjusiomis arba susigadinusiomis dalimis. Pažeistos ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos.
• Irenginio reguliavimo operacijų metu, atkreipti dėmesį, kad pirštai nepatektų tarp judančio pjovimo įtaiso ir stacionarių irenginio dalių.
• įrenginį turi remontuoti kvalifikuoti darbuotojai, naudojantys tik originalias atsargines dalis. Taip bus galima užtikrinti įrenginio saugumą.
• Akumuliatoriaus neremontuokite. Remonto darbus turi atlikti gamintojas arba specializuotas techninės priežiūros centras.

SAUGOS INSTRUKCIJA

Šioje instrukcijoje nurodytas triukšmo ir vibracijų lygis yra šio įrenginio maksimalios naudojimo vertės. Išbalansuoto pjovimo naudojimas, pernelyg didelis eigos greitis, techninės priežiūros stoka daro didelę įtaką triukšmo emisijai ir vibracijoms. Dėl šios priežasties būtina imtis prevencinių priemonių, kurios padėtų pašalinti galimus nuostolius, atsirandančius dėl per didelio triukšmo ir dėl vibracijų; reikia pasirūpinti įrenginio technine priežiūra, dėvėti apsaugines ausines, darbo metu daryti pertraukas.

Sandèliavimas

Norint sumažinti gaisro riziką, nepalikti konteinerių su surinktomis atliekomis uždaroje patalpoje.

3.5 APLINKOS APSAUGA

Naudojant jrengini, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai.

• Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai, šalinimu; šios atliekos neturi būti metamos į šiukšlių dėžę, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.
• Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas.
• Irenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis i specializuotą atliekų surinkimo punktą.

Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos Direktyvos 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais teisės aktais nuostatas, nebeeksploatuojami elektriniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jei elektros įranga yra šalinama sąvartyne ar dirvoje, kenksmingos medžiagos gali patekti į požeminį vandenį ir patekti į maisto grandinę. Taip bus pakenkta jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio šalinimą kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio pardavėją.

Eksploatavimo laikotarpio pabaigoje būtina tinkamai šalinti akumuliatorius ir taip rūpintis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios kelia pavojų jums ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas.

Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.

4. PAŽINTIS SU JRENGINIU

4.1 MAŠINOS APRAŠYMAS IR NUMATYTASIS NAUDOJIMAS

Šis jrenginys yra vejapjovė su sėdinčiu operatoriumi.

Įrenginyje yra elektros variklis, kuris suka pjovimo įtaisą, ir elektros variklis, kuris valdo trauką. Īrenginyje įrengta galinė pavara.

Operatorius gali vairuoti jrenginj ir jjungti pagrindinius valdymo įtaisus išlikdamas atsisėdęs vairuotojo vietoje.

Irenginyje sumontuoti apsaugos įtaisai numato variklio ir pjovimo įtaiso sustojimą per kelias sekundes (7.2.2 par.).

4.1.1 Numatyta naudojimo paskirtis

Šis jrenginys buvo suprojektuotas ir pagamintas žolės pjovimui.

Visų pirma, modeliai:

• MP 84 Li 48 Series V1/V2 e MP 98 Li 48 Series V3 gali:
1. pjauti žolę ir surinkti ją j surinkimo maišą;
2. pjauti žolę ir išpilti ją ant žemės iš galinės pusės (jei numatyta);
3. pjauti žolę, ją susmulkinti ir paskleisti ant dirvos paviršiaus (mulčiavimo funkcija) (jei numatyta).

Modeliai:

• SD 98 Li 48 Series V1/V2 e SD 108 Li 48 Series V3 gali:

1. pjauti žolę ir išpilti ją iš šoninės pusės;
2. pjauti žolę, ją susmulkinti ir paskleisti ant dirvos paviršiaus (mulčiavimo funkcija) (jei numatyta).

Specialių priedų naudojimas, kuriuos Gamintojas numatė kaip originalią tiekiamą įrangą arba kaip atskirai įsigyjamus priedus, suteikia galimybę atlikti šį darbą skirtingais darbo režimais, kurie yra aprašyti šiame instrukcijų vadove arba atskirų priedų instrukcijų vadovuose. Be to, papildomų priedų pritaikymo galimybė (jei numatyta Gamintojo) gali praplėsti naudojimo paskirtį papildomomis funkcijomis, atsižvelgiant į apribojimus, nurodytus pačių priedų instrukcijų vadovuose.

4.1.2 Netinkamas naudojimas

Bet koks kitas naudojimas, kitoks nei nurodyta aukščiau, gali būti pavojingas ir sukelti žalą asmenims ir (arba) daiktams. Netinkamu naudojimu laikoma (kaip, pavyzdžiui, tačiau ne tik):

• vežti ant jrenginio kitus asmenis, vaikus arba gyvūnus, kurie galėtų nukristi ir sunkiai susižeisti arba trukdyti saugiam vairavimui;
• stumti krovinius;
• naudoti jrenginj važiavimui ant nestabilios, slidžios, apledėjusios, akmeningos ar nelygios žemės, balų ar pelkėtų vietų, kuriose nejmanoma nustatyti dirvožemio struktūros;
• paleisti pjovimo jtaisą nežolėtose vietose;
• naudoti jrenginj lapų arba šiukšlių surinkimui.

PERSPÉJIMAS

Netinkamas mašinos naudojimas iš karto nutraukia garantiją ir atleidžia Gamintoją nuo bet kokios atsakomybės. Vartotojas tampa atsakingu už bet kokios žalos sau ar trečiajai šaliai padengimą.

4.1.3 Naudotojo tipas

Ši mašina skirta naudoti vartotojams, t. y. neprofesionaliems naudotojams. Skirta mégėjiškam naudojimui ir turi būti naudojama tik vieno operatoriaus.

4.2 SAUGOS ŽENKLŲ SISTEMA

Ant jrenginio yra pavaizduoti jvairūs simboliai (2 pav.). Jų paskirtis yra priminti operatoriui, kaip jis turi elgtis, kad jrenginys būtų naudojamas atsargiai ir saugiai. Simbolių reikšmės:

DÈMESIO

Prieš naudojantis jrenginiu perskaityti instrukcijas.

DÈMESIO

Prieš atliekant bet kokias priežiūros ar remonto operacijas, ištraukti raktą ir skaityti instrukcijas.

DAIKTŲ IŠMETIMO PAVO- JUS

Negalima dirbti, jeigu nėra sumontuotas galinio išmetimo apsaugos įtaisas arba surinkimo maišas. (tik modeliams su galiniu surinkimu).

DAIKTŲ IŠMETIMO PAVO- JUS

Nedirbkite, jei néra sumontuotas šoninio išmetimo deflektorius. (tik modeliams su šoniniu išmetimu)

DAIKTŲ IŠMETIMO PAVO- JUS

Darbo metu žmonės turi laikytis už darbo zonos ribų.

IRENGINIO APSIVERTIMO PAVOJUS

Nenaudoti šio jrenginio, jei nuolydis didesnis nei 10°.

SUTRAIŠKYMO TRAUMŲ PAVOJUS

Užtikrinti, kad vaikai yra sau-giu atstumu nuo jrenginio, kai jis veikia.

PJÜVIŲ PAVOJUS

Pjovimo įtaisai veikia. Nekišti rankų ar kojų i pjovimo įtaiso vidų.

SAUGOS INSTRUKCIJA

Pažeistos arba nejskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotajame techninės priežiūros centre.

4.3 IDENTIFIKACINĖ ETIKETĖ

Identifikacinėje etiketėje pateikiama tokia informacija (1 pav.):

1. Garso galios lygis.
2. CE atitikties ženklas.
3. Pagaminimo metai.
4. Irenginio tipas.
5. Serijos numeris.
6. Gamintojo adresas ir pavadinimas.
7. Gaminio kodas.
8. Maksimalus variklio darbo greitis.
9. Svoris, kg.
10. Elektros jrenginių apsaugos laipsnis.
11. Vardiné galia.
12. Akumuliatoriaus talpa.

Perrašyti jrenginio identifikacinius duomenis atitinkamuose etiketės, esančios viršelio užpakalinėje pusėje, laukuose.

SAUGOS INSTRUKCIJA

Kaskart kreipiantis i įgaliotajį techninės priežiūros centra, naudoti identifikacinius duomenis, pateiktus identifikacinėje gaminio etiketėje.

PASTABA

Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

4.4 PAGRINDINÉS SUDEDAMOSIOS DALYS

Irenginys susideda iš tokių pagrindinių sudedamųjų dalių, kurios atlieka šias funkcijas (1 pav.):

A. Pjovimo įtaisų blokas: tai blokas, susidedantis iš gaubto, kuris dengia besisukančius pjovimo įtaisus, bei patys pjovimo įtaisai.
B. Pjovimo įtaisai: tai elementai, skirti žolės pjovimui; jų kraštuose esantys sparneliai padeda nukreipti nupjautą žolę išmetimo kanalo link.
C. Šoninio išmetimo deflektorius: apsaugos įtaisas, kuris neleidžia, kad bet kokie pjovimo įtaisų sugriebti daiktai būtų išmesti iš įrenginio(tik modeliams su šoniniu išmetimu).
D. Išmetimo kanalas: tai jungiamasis elementas tarp pjovimo įtaisų bloko ir surinkimo maišo (tik modeliams su galiniu surinkimu).
E. Surinkimo maišas: be nupjautos žolės surinkimo funkcijos, taip pat yra saugos

elementas, užkertantis kelią bet kokiems pjovimo įtaiso surinktiems objektams būti išmestiems toli nuo įrenginio (tik modeliams su galiniu surinkimu).

F. Galinio išmetimo apsaugos įtaisas (galimas užsakius): montuojamas surinkimo maišo vietoje, neleidžia pjovimo įtaisų surinktiems daiktams būti nusviestiems toli nuo įrenginio (tik modeliams su galiniu surinkimu).

G. Vairuotojo sédynė: tai operatoriaus darbo vieta, ji yra aprūpinta jutikliu, kuris aptinka duomenis, reikalingus saugos įtaisų įsijungimui.

H. Ašmenų variklis: leidžia judėti pjovimo įtaisams.

I. Transmisijos variklis: užtikrina ratų judėjimą.

J. Akumuliatorius: tiekia energiją varikliams ir visoms jrenginio elektrinėms sudedamosioms dalims.

K. Priekinis buferis: apsaugo priekines jrenginio detales.

L. Vairas: valdo priekinių ratų pasukimus.

M. Mygtukų skydelis: sąsaja, kurioje sutelktos pagrindinės įrenginio naudojimo komandos.

5. SURINKIMAS

JSPÈJIMAS

Būtina laikytis saugos reikalavimų, aprašytų skyr. 2. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Nenaudoti įrenginio, kol nėra baigti darbai, aprašyti skyriuje „SURINKIMAS“.

Sandėliavimo ir transportavimo sumetimais, kai kurios įrenginio sudėtinės dalys nėra surinktos tiesiogiai gamykloje, todėl jos turi būti sumontuotos nuėmus pakuotę bei laikantis šių nurodymų.

Išpakavimas ir baigiamieji surinkimo darbai turi būti atliekami ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, visada naudojant tinkamus įrankius.

5.1 SURINKIMUI SKIRTOS SUDEDAMOSIOS DALYS

Pakuotėje yra surinkimui skirtos sudedamosios dalys, išvardintos šioje lentelėje:

	Aprašymas
1 Vairas
2 Prietaisų skydo gaubtas ir vairo surinkimo komponentai
3 Vairuotojo sėdynė
4 Ijkroviklis
5 Priekinis buferis
6 Atraminiai ratukai
7 Maišas su montavimo įranga ir instrukcijomis (tik modeliams su galiniu surinkimu)
8 Apatinė galinės plokštės dalis, maišo atramos ir atitinkami surinkimo bei montavimo priedai (tik modeliams su galiniu surinkimu)
9 Šoninio išmetimo deflektorius (tik modeliams su šoniniu išmetimu)
10 Pjovimo įtaisų bloko šoniniai sutvirtinimai (tik modeliams su šoniniu išmetimu, jei numatyta).
11 Maišas su:- naudojimo instrukcijomis ir dokumentais- sėdynės surinkimo varžtai- šoninio išmetimo deflektoriaus surinki-mo elementai (tik modeliams su šoniniu išmetimu)- 2 užvedimo raktai
12 Mobiliojo telefono laikiklio rinkinys (jei numatyta)

5.1.1 Išpakavimas

1. Atsargiai išardyti pakuotę stengiantis nepamesti sudedamujų detalių.
2. Peržiūrėti dėžėje esančius dokumentus, taip pat šią instrukciją.
3. Ištraukti iš dėžės visas nesumontuotas sudedamąsias dalis.
4. Išimti jrenginj iš pakuotės laikantis šių atsargumo priemonių:
5. pakelti maksimaliu aukščiu pjovimo įtaisų bloką ( 6.4 par.), tokiu būdu bus išvengta jo pažeidimų nukeliant įrenginį nuo padėklo pagrindo;
6. perkelti galinės pavaros atblokavimo svirtį i atblokavimo padėtį (6.3 par.);
7. nukelti jrenginj nuo padėklo pagrindo.

5.2 VAIRO MONTAVIMAS

1. [renginį pastatyti tiesiai ir sulygiuoti priekinius ratus.
2. Istatykite stebulę (3.A pav.) ant veleno (3.B pav.), użtikrindami, kad kaištis (3.C pav.) būtų tinkamai jstatytas į stebulės lizdą.
3. Uždėkite vairo dangtį (3.D pav.) ir užfiksuokite penkis kablius jiems skirtose vietose.
4. Sumontuokite vairą (3.E pav.) ant stebulės (3.A pav.) taip, kad stipinai būtų nukreipti j sėdynę.
   5a. Tik „I“ tipo vairui – įdėkite tarpinę (3.F pav.) ir pritvirtinkite vairą pridedamais varžtais (3.G pav.) nurodyta eilės tvarka.
   5b. Tik „Il“ tipo vairui – pritvirtinkite vairą pridedamais varžtais (3.F, 3.G pav.) nurodyta eilės tvarka.
   6a. Tik „I“ tipo vairui – pritvirtinkite vairo dangtj (3.H pav.), užfiksuodami jam skirtoje vietoje.
   6b. Tik „Il“ tipo vairui – pritvirtinkite mobiliojo telefono laikiklj (3.H pav.), užfiksuodami jam skirtoje vietoje.

5.3 SÉDYNÈS MONTAVIMAS

Sumontuokite sédynę (4.A pav.) ant plokštės (4.B pav.) naudodami varžtus (4.C pav.).

5.4 PRIEKINIO BUFERIO SURINKIMAS

1a. Tik „I“ tipo buferiams – surinkite priekinj buferj (5.A pav.) apatinėje rėmo dalyje (5.B pav.), naudodami keturis varžtus (5.C pav.).
1b. Tik „Il“ tipo buferiams
1. Sumontuokite du laikiklius (5.A pav.) ir (5.B pav.) rémo apačioje (5.C pav.) atsižvelgiantį į paveikslėlyje parodytą montavimo kryptį: R = dešinė; L = kairė.
2. iki galo priveržkite varžtus (5.D pav.).
3. Pritvirtinkite priekinį buferį (5.E pav.) prie laikiklių (5.A pav.) ir (5.B pav.) naudodami varžtus (5.F pav.) ir veržles (5.G pav.).

5.5 ŠONINIO IŠMETIMO DEFLEKTORIAUS SURINKIMAS (TIK MODELIAMS SU ŠONINIU IŠMETIMU)

1. Iš vidinės šoninio išmetimo deflektoriaus pusės (6.A pav.) sumontuoti spyruoklę (6.B pav.) jvedant galą (6.B.1 pav.) į angą ir sukant taip, kad tiek spyruoklė (6.B pav.), tiek galas (6.B.2 pav.) būtų gerai jstatyti į atitinkamas jiems skirtas vietas.
2. Šoninio išmetimo deflektorių (6.A pav.) padėti prie pjovimo įtaisų bloko laikiklių (6.C pav.) ir veržliarakčio pagalba sukti antrą spyruoklės (6.B pav.) galą (6.B.2

pav.) taip, kad jis atsirastų šoninio išmetimo deflektoriaus išorėje.

1. Įterpti kaištį (6.D pav.) į laikiklių (6.C pav.) ir į šoninio išmetimo deflektoriaus angas, perkišant jį spyruoklės įvijų viduje (6.B pav.) iki tol, kol perforuotas jo galas visiškai išlįs iš vidinio laikiklio.
2. Įstatyti vielokaištį (6.E pav.) į kaiščio (6.D pav.) angą (6.D.1 pav.) ir pasukti kaištį tiek, kad būtų galima užlenkti du vielokaiščio galus (6.E.1 pav.) (naudojant reples) tokiu būdu, kad jis negalėtų išsimauti ir neleistų kaiščiui išslysti (6.D pav.).

JSPÈJIMAS

Užsitikrinti, kad spyruoklė taisyklingai veiktų, stabiliai išlaikydama šoninio išmetimo deflektorių nuleistoje padėtyje ir kad kaištis būtų gerai įvestas, be galimybės atsitiktinai iškristi iš savo vietos. Įsitikinti, kad šoninio išleidimo apsauga (7.A pav.) yra nuleista ir užrakinta saugos svirtimi (7.B pav.).

DÈMESIO

Prieš išmontuodami arba atlikdami deflektoriaus techninę priežiūrą, nepamirškite pastumti saugos svirtį (8.B pav.) ir pakelti šoninio išleidimo apsaugą (8.A pav.), kad būtų galima išmontuoti.

PASTABA

Norint išmontuoti deflektorių, atlikti atvirkštine tvarka montavimo etapus.

5.6 PJOVIMO İTAISŲ BLOKO ŠONINIŲ SUTVIRTINIMŲ MONTAVIMAS (TIK MODELIAMS SU ŠONINIŲ IŠMETIMU, JEI NUMATYTA)

Užbaikite pjovimo įtaisų mazgo surinkimą pritvirtindami šoninius sutvirtinimus prie pjovimo įtaisų mazgo profilio naudodami atitinkamus varžtus (9 pav.)

5.7 GALINÉS PLOKŠTÉS MONTAVIMAS IR UŽBAIGIMAS (TIK MODELIAMS SU GALINIU SURINKIMU)

1. Sumontuokite du apatinius laikiklius (10.A pav.) ir (10.B pav.), laikydamiesi paveikslėlyje nurodytos montavimo krypties, pritvirtinkite juos varžtais (10.C pav.) ir veržlėmis (10.D pav.) ir priveržkite iki galo.
2. Išsukite du varžtus (10.H pav.), kurie bus naudojami vėliau.
3. Sumontuokite galinės plokštės apatinę dalį (10.E pav.) ir pritvirtinkite ją prie apatinių laikiklių varžtais (10.F pav.) ir veržlėmis (10.G pav.), tačiau visiškai jų neužveržkite.
4. Užbaikite tvirtinti galinės plokštės apatinę dalį (10.E pav.), priverždami iki galo prieš tai pašalintus du centrinius varžtus (10.H pav.) ir keturis viršutinius varžtus (10.I pav.)
5. Priveržkite iki galo dvi apatines veržles (10.G pav.).
6. Įstatykite pilno maišo įspėjamojo įtaiso svirtį (10.J pav.) į korpusą (10.K pav.) ir stumkite žemyn, kol ji užsifiksuos.
7. Sumontuokite du apatinius surinkimo maišo laikiklius (10.L pav.) ir (10.M pav.), laikydamiesi paveikslėlyje nurodytos montavimo krypties, pritvirtinkite juos varžtais (10.N pav.) ir spyruoklinėmis poveržlėmis (10.O pav.) ir priveržkite iki galo.

5.8 SURINKIMO MAIŠO MONTAVIMAS (TIK MODELIAMS SU GALINIU SURINKIMU) (TIK „III“ TIPO MODELIAMS)

1. Dviejų kumštelių svirtį (11.A pav.) sulygiuokite su žolės surinktuvo laikikliais (11.B pav.) naudodami surinkimo maišo atidarymo / uždarymo mygtukus (13.U, V pav.).

PASTABA

Norint atlikti suderinimą ir rankiniu būdu sureguliuoti dviejų kumštelių svirties (11.A pav.) padėtį, reikia laikyti nuspaustą surinkimo maišo atidarymo (13.U pav.) arba uždarymo (13.V pav.) mygtuką.

1. Užkabinkite surinkimo maišą (16.A pav.) ant laikiklių (16.B pav.) ir išcentruokite jį galinės plokštės atžvilgiu. Centravimas užtikrinamas naudojant dešinį laikiklj kaip šoninę atramą.

2. Uždarykite surinkimo maišą (11.C pav.) paspausdami ir palaikydami surinkimo maišo uždarymo mygtuką (13.V pav.).

PASTABA

Norėdami išimti surinkimo maišą (11.C pav.), pakelkite jj taip, kad nuo plokštės liktu maždaug 10 ÷ 15 cm, kaip parodyta 11 pav.

6. VALDYMO ITAISAI

6.1 RAKTINIS KOMUTATORIUS

Šis raktinis komutatorius veikia kaip bendras jungiklis, jjungiantis arba išjungiantis įrenginio paleidimo grandinę. Raktinis komutatorius (12.A pav.) turi 2 padėtis:

1. Raktas išjungtas. Maitinimo grandinė išjungiama ir įrenginys išsijungia. Nė viena funkcija negali būti aktyvinta
2. Raktas įstatytas visiškai. Įrenginys paruoštas paleidimui.

6.2 TRAUKOS PEDALAS

Traukos pedalas (12.F pav.) aktyvinta ratų trakciją ir reguliuoja įrenginio greitį tiek važiuojant į priekį, tiek ir atgal.

1. Priekinė eiga: paspaudžiant pedalą pirmyn, įrenginys juda į priekį. Didinant slėgį pedalui , palaipsniui didinamas įrenginio greitis.
2. Atbulinė eiga: paspaudus pedalą atgal, įrenginys juda atgal. Mažinant slėgį pedalui , palaipsniui mažinamas įrenginio greitis.
3. Rankinis stabdys: kai paleidžiamas pedalas, automatiškai jjungiamas darbinis stabdys, kuris létina ir sustabdo jrenginį, užkirsdamas kelią bet kokiam judėjimui tol, kol traukos pedalas dar kartą bus paspaustas.

PASTABA

Kai operatorius palieka savo vietą, traukos pedalas išsijungia.

6.3 PAVARU PERJUNGIMO / IŠJUNGIMO SVIRTIS

Pavarų perjungimo / išjungimo svirtis (12.H pav.) leidžia rankiniu būdu perkelti įrenginį, jo nejjungus.

Ši komanda turi dvi padėtis, žymimas simboliais:

1. Ivesta pavarų dėžė: perkelkite svirtį (12.H pav.) į horizontalią padėtį (A). Irenginys gali būti perkeliamas įprastai paleidžiant.

1. Transmisija atjungta: perkelkite svirti (12.H pav.) žemyn (B). Irenginys gali būti perkeliamas rankiniu būdu, nepaleidžiant variklio.

JSPÈJIMAS

Rankiniu būdu perkelti įrenginį tik lygiu paviršiumi.

SAUGOS INSTRUKCIJA

ljungimo / išjungimo svirtis niekada neturi būti tarpinėje padėtyje. Tokia sąlyga perkaitina ir žaloja transmisiją.

6.4 PJOVIMO AUKŠČIO REGULIAVIMAS

6.4.1 Reguliavimo svirtis (tik „I“ ir „II“ tipo modeliams)

Naudojant šią svirtį (12.G pav.) yra vykdomas pakėlimas ir nuleidimas pjovimo įtaisų bloko, kuris gali būti išdėstytas 7 skirtingais pjovimo aukščiais.

Šios septynios padėtys yra nurodytos nuo «1» iki «7» atitinkamoje plokštelėje; jos atitinka įvairius pjovimo aukščius nuo 3 iki 8 cm.

Norėdami pakeisti vieną padėtį i kitą, pastumkite svirtį i šoną ir įstatykite ją i vieną iš stabdymo įpjovų.

6.4.2 Reguliavimo mygtukai (tik „III“ tipo modeliams)

Naudojant šiuos mygtukus yra vykdomas pakėlimas (13.S pav.) ir nuleidimas (13.T pav.) pjovimo įtaisų bloko, kuris gali būti išdėstytas 7 skirtingais pjovimo aukščiais.

Septynios padėtys vaizduojamos grafiškai ekrane (13.W pav.) ir atitinka pjovimo aukštį nuo 3 iki 8 cm.

Norėdami pereiti iš vienos padėties į kitą, spauskite reguliavimo mygtukus (13.S pav., 13.T pav.), kol pasieksite norimą padėtį. Arba, laikant nuspaustą vieną iš dviejų reguliavimo mygtukų, pjovimo bloko aukštį galima nepertraukiamai keisti iki norimos padėties.

PASTABA

Jei raktas iki galo jkištas (12.A pav.), paspaudus atbulinės eigos mygtuką (13.C pav.) kartu su pakėlimo (13.S pav.) arba nuleidimo (13.T pav.) mygtukais pjovimo įtaisų blokas bus pakeltas arba nuleistas net tada, kai vairuotojo nebus kabinoje.

6.5 AVARINIS MYGTUKAS

Avarinis mygtukas (12.B pav.) leidžia nedelsiant sustabdyti jrenginį avarijos atveju. Mygtukas yra dviejų padėčių:

1. Ijungta: paspaudus avarinį mygtuką sustabdomi pjovimo ir pavaros valdymo įtaisų varikliai.

1. Išjungta: pasukite avarinį mygtuką pagal laikrodžio rodyklę, kad jį išjungtumėte ir atkurtumėte visas funkcijas. Norėdami paleisti įrenginį, pakartokite paleidimo procedūrą naudodami raktą (7.4 par.).

PASTABA

Irenginio negalima paleisti, jei avarinis mygtukas jjungtas.

! PERSPÉJIMAS

Avarinis mygtukas niekada neturėtų būti naudojamas kaip įprastas įrenginio sustabdymo būdas.

6.6 PAPILDOMAS LIZDAS USB PRIEDAMS

Šiuo lizdu (12.1 pav.) galima jkrauti USB jrenginius. Jo funkcija yra tik jkrauti. Lizdas neturi ryšio su prijungtu USB jrenginiu funkcijos.

Kištukiniame lizde įtampa yra tik tuomet, kai raktas (12.A pav.) yra visiškai įstatytas.

Nejkraukite prie USB lizdo prijungto priedo lietingomis, drėgnomis ar aukštos temperatūros sąlygomis, kai jį tiesiogiai veikia saulės spinduliai. Naudojimas tokiomis sąlygomis panaikina garantiją ir atleidžia gamintoją nuo bet kokios atsakomybės iškilus problemų.

Neatidarykite USB lizdo dangtelio lyjant lietui arba dulkétose vietose.

Gamintojas neprisiima jokios atsakomybės už prie USB lizdo prijungto priedo sugadinimą ar duomenų praradimą jo naudojimo metu.

6.7 AKUSTINĖS SIGNALIZACIJOS ITAISAS

• Dvigubo garso signalo skleidimas rodo, kad nėra surinkimo maišo. Patikrinkite, ar yra surinkimo maišas arba ar teisingai sumontuotas (tik modeliuose su galiniu surinkimu).
• Nepertraukiamas garsinis signalas rodo, kad surinkimo maišas yra pilnas. Ištuštinkite jj (žr. 7.5.4 skyrių) (tik modeliuose su galiniu surinkimu).
• Viengubo garso signalo skleidimas rodo, kad negalimas pjovimas atbuline eiga. Žr. piktogramą 13.C pav.
• Pertraukiamas garsinis signalas nurodo, kad raktas yra jstatytas, tačiau per kelias minutes nuo jo jstatymo jrenginys nebuvo jjungtas.

6.8 SURINKIMO MAIŠO APVERTIMO SVIRTIS (JEI NUMATYTA, TIK MODELIUOSE SU GALINIU SURINKIMU)

Šia svirtimi, kurią galima nuimti nuo sėdynės, galima apversti surinkimo maišą, kad jis būtų ištuštintas, ir taip sumažinti operatoriaus pastangas (12.E pav.).

6.9 MYGTUKU SKYDELIS

Atsižvelgiant i modelj, jūsų įrenginyje gali būti sumontuotas vienas iš toliau aprašytų (12.C pav., 12.D pav.ir 12.L pav.) mygtukų skydelių:

6.9.1 Mygtukų skydelis („I“ tipo) 13 pav.

Irenginio paleidimo mygtukas Iki galo įstačius raktą, šis mygtukas (13.A pav.) ijungia jrenginį ir visas funkcijas.

PASTABA

Jei įvykdytos visos saugos sąlygos, užsidega piktograma „READY“ (13.K pav.) ir įrenginį galima naudoti (žr. 7.4 par.).

Pjovimo įtaisų įjungimo ir (arba) išjungimo mygtukas

Paspaudus mygtuką 13.B pav. pjovimo įtaisai jjungiami ir (arba) išjungiami.
- ljungus pjovimo įtaisus, jie pradeda veikti po kelių sekundžių. - Išjungus pjovimo įtaisus, tuo pat metu yra aktyvinamas stabdys, kuris sustabdo sukimąsi per kelias sekundes.

PASTABA

Jei pjovimo įtaisai yra jjungiami nesilaikant numatytų saugumo sąlygų, įrenginys užgęsta arba negali būti paleidžiamas (žiūrėti 7.2.2 par.).

Pjovimo atbuline eiga patvirtinimo mygtukas

Paspaudus ir laikant nuspaustą mygtuką 13.C pav. leidžiama pjauti atbuline eiga. Norėdami atlikti pjovimą atbuline eiga, jjunkite pjovimo įtaisus ir tuo pat metu laikykite nuspaudę mygtuką.

PASTABA

Jei neleidžiama pjauti atbuline eiga, apie tai pranešama vienu garsiniu signalu.

Žibintų uždegimo mygtukas

Paspaudus mygtuką 13.D pav. jjungiami ir išjungiami žibintai. Kai žibintai jjungti, užsidega piktograma 13.L pav.

Dèmesio piktograma

Jei piktograma 13.E pav. šviečia, vadinasi, nesilaikoma saugos sąlygų arba galimas įrenginio gedimas (žr. 15 skyrių).

Akumuliatoriaus šviesos diodai

Śviesos diodai 13.F pav. paprastai rodo jrenginio akumuliatorių ikrovos lygį, tačiau tam tikri jų apšvietimo būsenos deriniai suteikia informacijos apie jrenginio gedimus (žr. 15 skyrių).

Piktograma „Ready“

Kai jrenginys jjungtas ir paruoštas naudoti, užsidega 13.K pav. piktograma.

Piktograma „Bluetooth“

Kai jrenginys ir duomenų mainų jrenginys yra sujungti, užsidega 13.M pav. piktograma.

Valdiklių ir (arba) variklio perkaitimo piktograma

13.N pav. piktograma rodo elektrinių komponentų perkaitimą. Žr. 15 skyr.

Pavarų jjungimo ir (arba) išjungimo svirties piktograma

13.O pav. piktograma užsidega, kai transmisija nejjungta (žr. 6.3 par. ir 15 skyrių).

Operatoriaus buvimo piktograma

Jei operatorius nesėdi ant sėdynės, užsidega piktograma 13.P pav. (žr. 7.2.2 par.).

Avarinio mygtuko piktograma

Jei jjungtas avarinis mygtukas, užsidega piktograma 13.Q pav. (žr. 6.5 par.).

6.9.2 Mygtukų skydelis („II“ tipo) 13 pav.

Irenginio paleidimo mygtukas

Iki galo įstačius raktą, šis mygtukas (13.A pav.) jjungia įrenginį ir visas funkcijas.

PASTABA

Jei įvykdytos visos saugos sąlygos, užsidega piktograma „READY“ (13.K pav.) ir įrenginį galima naudoti (žr. skyr. 7.4).

Pjovimo įtaisų įjungimo ir (arba) išjungimo mygtukas

Paspaudus mygtuką 13.B pav. pjovimo įtaisai jjungiami ir (arba) išjungiami.

• ljungus pjovimo įtaisus, jie pradeda veikti po kelių sekundžių.
• Išjungus pjovimo įtaisus, tuo pat metu yra aktyvinamas stabdys, kuris sustabdo sukimąsi per kelias sekundes.

PASTABA

Jei pjovimo jtaisai yra jjungiami nesilaikant numatytų saugumo sąlygų, įrenginys užgęsta arba negali būti paleidžiamas (žiūrėti 7.2.2 par.).

Pjovimo atbuline eiga patvirtinimo mygtukas

Paspaudus ir laikant nuspaustą mygtuką 13.C pav. leidžiama pjauti atbuline eiga. Norėdami atlikti pjovimą atbuline eiga, jjunkite pjovimo įtaisus ir tuo pat metu laikykite nuspaudę mygtuką.

PASTABA

Jei neleidžiama pjauti atbuline eiga, apie tai pranešama vienu garsiniu signalu.

Žibintų uždegimo mygtukas

Paspaudus mygtuką 13.D pav. jjungiami ir išjungiami žibintai. Kai žibintai jjungti, užsidega piktograma 13.L pav.

Mygtukas „GREIČIO PALAIKYMAS“

Paspaudus mygtuką 13.G pav. jjungiama ir (arba) išjungiama funkcija „GREIČIO PALAIKYMAS“. „Greičio palaikymas“ yra valdiklis, leidžiantis išlaikyti norimą greitį važiuojant į priekį, nespaudžiant traukos pedalo.

- Paspaudus „GREIĆIO PALAIKYMO“ jrenginio (13.G pav.) valdiklj, kai vyksta judėjimas priekine pavara, jrenginys išlaiko tuo metu pasiektą greitį, be būtinybės minti traukos pedalą (12.F pav.). Kai funkcija aktyvi, valdymo skydelyje užsidega piktograma 13.I pav.

PASTABA

„GREIČIO PALAIKYMO“ funkcijos negalima jjungti važiuojant atbuline eiga.

PASTABA

Kylant j kalną arba leidžiantis nuo kalno, greitis gali skirtis nuo nustatyto lygioje vietoje.

Siekiant išjungti prietaisą ir iš naujo nustatyti važiavimo greičio kontrolę paspaudus traukos pedalą (12.F pav.), pakanka:

• paspausti mygtuką 13.G pav. arba
• paspausti traukos pedalą (12.F pav.).

Pjovimo įtaiso režimo pasirinkimo mygtukas

Šiuo mygtuku (13.H pav.) galima pasirinkti 3 skirtingus pjovimo jrenginio sukimosi greičius.

1. „ECO“: Pjovimo jrenginio sukimosi greitis sumažinamas, kad ilgiau veiktų akumuliatorius. Kai funkcija aktyvi, užsidega „lapo“ piktograma (13.J pav.).

DÈMESIO

Nerekomenduojama naudoti šios funkcijos sudėtingomis pjovimo sąlygomis (pjaunant tankią, aukštą, drėgną veją).

1. „NORMAL“: standartinis pjovimo įtaiso sukimosi greitis, naudojamas įprastomis žolės pjovimo sąlygomis
2. „BOOST“: Pjovimo įtaiso sukimosi greitis padidinamas pjaunant veją sudėtingomis sąlygomis (pjaunant tankią, aukštą, drėgną veją). Kai funkcija aktyvi, užsidega „besisukančio peilio“ piktograma (13.R pav.). Sutrumpėja akumuliatoriaus veikimo laikas.

Dèmesio piktograma

Jei piktograma 13.E pav. šviečia, vadinasi, nesilaikoma saugos sąlygų arba galimas įrenginio gedimas (žr. 15 skyrių).

Akumuliatoriaus šviesos diodai

Śviesos diodai 13.F pav. paprastai rodo jrenginio akumuliatorių ikrovos lygį, tačiau tam tikri jų apšvietimo būsenos deriniai suteikia informacijos apie jrenginio gedimus (žr. 15 skyrių).

Piktograma „Ready“

Kai jrenginys jjungtas ir paruoštas naudoti, užsidega 13.K pav. piktograma.

Piktograma „Bluetooth“

Kai jrenginys ir duomenų mainų jrenginys yra sujungti, užsidega 13.M pav. piktograma.

Valdiklių ir (arba) variklio perkaitimo piktograma

13.N pav. piktograma rodo elektrinių komponentų perkaitimą. Žr. 15 skyr.

Pavarų įjungimo ir (arba) išjungimo svirties piktograma

13.O pav. piktograma užsidega, kai transmisija nejjungta (žr. 6.3 par. ir 15 skyrių).

Operatoriaus buvimo piktograma

Jei operatorius nesėdi ant sėdynės, užsidega piktograma 13.P pav. (žr. 7.2.2 par.).

Avarinio mygtuko piktograma

Jei jungtas avarinis mygtukas, užsidega piktograma 13.Q pav. (žr. 6.5 par.).

„ECO“ piktograma

Jei pasirinktas „ECO“ pjovimo režimas, užsidega piktograma 13.J pav.

„BOOST“ piktograma

Jei pasirinktas „BOOST“ pjovimo režimas, užsidega piktograma 13.J pav.

6.9.3 Mygtukų skydelis („III“ tipo) 13 pav.

Irenginio paleidimo mygtukas

Iki galo įstačius raktą, šis mygtukas (13.A pav.) jjungia įrenginį ir visas funkcijas.

PASTABA

Jei įvykdytos visos saugos sąlygos, užsidega ekrano apskritojo elemento (13III.F, 13III.Y, 13III.Z pav.) baltoji dalis ir rodoma akumuliatoriaus būklė (13.F ir 13.Y), pjovimo aukštis (13.W) ir aktyvios funkcijos. Įrenginį galima naudoti (žr. skyr. 7.4).

Pjovimo įtaisų įjungimo ir (arba) išjungimo mygtukas

Paspaudus mygtuką 13.B pav. pjovimo įtaisai jjungiami ir (arba) išjungiami.

• ljungus pjovimo įtaisus, jie pradeda veikti po kelių sekundžių.
• Išjungus pjovimo įtaisus, tuo pat metu yra aktyvinamas stabdys, kuris sustabdo sukimąsi per kelias sekundes.

PASTABA

Jei pjovimo įtaisai yra jungiami nesilaikant numatytų saugumo sąlygų, įrenginys užgęsta arba negali būti paleidžiamas (žiūrėti 7.2.2 par.).

Pjovimo atbuline eiga patvirtinimo mygtukas

Paspaudus ir laikant nuspaustą mygtuką 13.C pav. leidžiama pjauti atbuline eiga. Norėdami atlikti pjovimą atbuline eiga, jjunkite pjovimo įtaisus ir tuo pat metu laikykite nuspaudę mygtuką.

PASTABA

Jei neleidžiama pjauti atbuline eiga, apie tai pranešama vienu garsiniu signalu.

Žibintų uždegimo mygtukas

Paspaudus mygtuką 13.D pav. jjungiami ir išjungiami žibintai. Kai žibintai jjungti, užsidega piktograma 13.L pav.

Mygtukas „GREIČIO PALAIKYMAS“

Paspaudus mygtuką 13.G pav. jjungiama ir (arba) išjungiama funkcija „GREIČIO PALAIKYMAS“. „Greičio palaikymas“ yra valdiklis, leidžiantis išlaikyti norimą greitį važiuojant į priekį, nespaudžiant traukos pedalo.

- Paspaudus „GREIĆIO PALAIKYMO“ jrenginio (13.G pav.) valdiklj, kai vyksta judėjimas priekine pavara, jrenginys išlaiko tuo metu pasiektą greitį, be būtinybės minti traukos pedalą (12.F pav.). Kai funkcija aktyvi, valdymo skydelyje užsidega piktograma 13.I pav.

PASTABA

„GREIČIO PALAIKYMO“ funkcijos negalima jjungti važiuojant atbuline eiga.

PASTABA

Kylant j kalną arba leidžiantis nuo kalno, greitis gali skirtis nuo nustatyto lygioje vietoje.

Siekiant išjungti prietaisą ir iš naujo nustatyti važiavimo greičio kontrolę paspaudus traukos pedalą (12.F pav.), pakanka:

• paspausti mygtuką 13.G pav. arba
• paspausti traukos pedalą (12.F pav.).

Pjovimo įtaiso režimo pasirinkimo mygtukas

Šiuo mygtuku (13.H pav.) galima pasirinkti 3 skirtingus pjovimo jrenginio sukimosi greičius.

1. „ECO“: Pjovimo jrenginio sukimosi greitis sumažinamas, kad ilgiau veiktų akumuliatorius. Kai funkcija aktyvi, užsidega „lapo“ piktograma (13.J pav.).

DÈMESIO

Nerekomenduojama naudoti šios funkcijos sudėtingomis pjovimo sąlygomis (pjaunant tankią, aukštą, drėgną veją).

1. „NORMAL“: standartinis pjovimo įtaiso sukimosi greitis, naudojamas įprastomis žolės pjovimo sąlygomis
2. „BOOST“: Pjovimo įtaiso sukimosi greitis padidinamas pjaunant veją sudėtingomis sąlygomis (pjaunant tankią, aukštą, drėgną veją). Kai funkcija aktyvi, užsidega „besisukančio peilio“ piktograma (13.R pav.). Sutrumpėja akumuliatoriaus veikimo laikas.

Pjovimo aukščio reguliavimo mygtukai

Naudojant šiuos mygtukus yra vykdomas pakėlimas (13.S pav.) ir nuleidimas (13.T pav.) pjovimo įtaisų bloko, kuris gali būti išdėstytas 7 skirtingais pjovimo aukščiais. Žiūrėti 6.4.2 par.

Surinkimo maišo atidarymo / uždarymo mygtukai

Šiais mygtukais galima atidaryti (13.U pav.) ir uždaryti (13.V pav.) surinkimo maišą. Žiūrėti 7.5.4 par.

Dèmesio piktograma

Jei piktograma 13.E pav. šviečia, vadinasi, nesilaikoma saugos sąlygų arba galimas įrenginio gedimas (žr. 15 skyrių).

Akumuliatoriaus šviesos diodai Šviesos diodai 13.F pav. paprastai rodo jrenginio akumuliatorių jkrovos lygį, tačiau tam tikri jų apšvietimo būsenos deriniai suteikia informacijos apie jrenginio gedimus (žr. 15 skyrių).

Piktograma „Bluetooth“ Kai jrenginys ir duomenų mainų jrenginys yra sujungti, užsidega 13.M pav. piktograma.

Valdiklių ir (arba) variklio perkaitimo piktograma

13.N pav. piktograma rodo elektrinių komponentų perkaitimą. Žr. 15 skyr.

Pavarų jjungimo ir (arba) išjungimo svirties piktograma

13.O pav. piktograma užsidega, kai transmisija nejjungta (žr. 6.3 par. ir 15 skyrių).

Operatoriaus buvimo piktograma

Jei operatorius nesèdi ant sèdynès, užsidega piktograma 13.P pav. (žr. 7.2.2 par.).

Avarinio mygtuko piktograma

Jei jungtas avarinis mygtukas, užsidega piktograma 13.Q pav. (žr. 6.5 par.).

„ECO“ piktograma

Jei pasirinktas „ECO“ pjovimo režimas, užsidega piktograma 13.J pav.

„BOOST“ piktograma

Jei pasirinktas „BOOST“ pjovimo režimas, užsidega piktograma 13.J pav.

Surinkimo maišo piktograma

Piktograma 13.X pav. rodo, kad surinkimo maišas yra pakeltas ir kad prieš tęsiant darbą jį reikia vėl uždaryti.

Pjovimo aukščio piktograma

Piktograma 13.W pav. yra grafiškai suskirstyta i septynias sekcijas, kurių kiekviena žymi skirtingą pjovimo aukštį.

Akumuliatoriaus ikrovos procentinė dalis

Skaičiai 13.Y pav. rodo akumuliatoriaus ikrovos procentinę dalj.

PASTABA

Jei jrenginys sugenda, skaitmenys nurodo skaitmeninį klaidos kodą, identifikuojanti gedimą.

DÈMESIO

Prireikus, įgaliotajam techninės priežiūros centrui pateikti klaidos kodo numerį.

Srovės suvartojimo indikatorius

Indikatorius 13.Z pav. rodo akumuliatoriaus srovės, kurią sugeria įrenginys, lygį.

PASTABA

Norėdami pailginti akumuliatoriaus veikimo laiką, reguliuokite pjovimo aukštį ir važiavimo pirmyn greitį taip, kad akumuliatoriaus absorbcija išliktų žalioje indikatoriaus zonoje.

6.10 „BLUETOOTH“ FUNKCIJA (JEI NUMATYTA)

„Bluetooth“ funkcija užtikrina tiesioginj belaidj ryšj tarp jrenginio ir įtaiso nedideliu atstumu. Jrenginyje turi būti įdiegta atitinkama keitimosi duomenimis programa:

1. atsisiųskite programėlę naudodami 43 pav. pavaizduotą QR kodą.
2. vykdykite nurodymus.

„Bluetooth“ ryšys jungiamas automatiškai, kai jungiamas jrenginys, o ryšys su įtaisu patvirtinamas piktograma 13.M pav.

Patikrinkite, ar ryšys su prietaisu ir (arba) programa yra aktyvus.

7. IRENGINIO NAUDOJIMAS

!SPÈJIMAS

Būtina laikytis saugos reikalavimų, aprašytų skyr. 2. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

7.1 PARUOŠIAMIEJI DARBAI

Prieš pradedant darbą, būtina atlikti visą eilę patikrinimų ir operacijų, tokiu būdu bus užtikrintas efektyvus darbas saugiomis sąlygomis.

7.1.1 Akumuliatoriaus patikrinimas

Prieš naudojant jrenginį pirmajį kartą po jo įsigijimo, visiškai įkrauti akumuliatorių (8.2.2 skyrius).

Prieš kiekvieną naudojimą patikrinti akumuliatoriaus jkrovimo lygį (13.F pav.).

7.1.2 Sédynès reguliavimas

Norėdami pakeisti sėdynės padėtį, atsukite keturis tvirtinimo varžtus (14.A pav.) ir pastumkite sėdynę išilgai atramos griovelių. Nustatę padėtį, priveržkite keturis varžtus (14.A pav.).

7.1.3 Padangų slėgis

Tinkamas padangų slėgis yra pagrindinė sąlyga norint išgauti nepriekaištingą pjovimo įtaisų bloko sulygiavimą, o tuo pačiu ir tolygų vejos pjovimą.

1. Atsukti apsauginius gaubtus.
2. Prijungti vožtuvėlius prie suslėgtojo oro išleidimo angos su manometru (15 pav.).
3. Nureguliuoti slėgį pagal Techninių duomenų lentelėje pateiktus dydžius.

7.1.4 Irenginio paruošimas darbui

PASTABA

Šis įrenginys leidžia atlikti vejos pjovimą įvairiais būdais; prieš pradedant darbą, patariama paruošti įrenginį pagal norimą atlikti pjovimo būdą.

a. Pasiruošimas žolės pjovimui ir jos šoniniam išmetimui ant žemės (tik modeliams su šoniniu išmetimu): Visada jsitikinti, kad vidinė deflektoriaus spyruoklė (6.B pav.) ir saugos svirtis (7.B, 8.B pav.) veikia tinkamai, išlaikydamos jį pastoviai nuleistoje padėtyje.

b. Žolės pjovimo ir surinkimo į surinkimo maišą galimybė (tik „I“ ir „II“ modeliuose su galiniu surinkimu).Užkabinkite surinkimo maišą (16.A pav.) ant laikiklių (16.B pav.) ir išcentruokite jį galinės plokštės atžvilgiu. Centravimas užtikrinamas naudojant dešinį laikiklj kaip šoninę atramą.Įsitikinti, jog surinkimo maišo angos apatinis vamzdis užsikabina už atitinkamo blokuojančio kabliuko (16.C pav.).
c. Zolės pjovimo ir surinkimo i surinkimo maišą galimybė (tik „Ill“ tipo modeliuose su galiniu surinkimu).Žiūrėti 5.8. par.
d. Žolės pjovimo ir galinio žolės išmetimo ant žemės galimybė (tik modeliuose su galiniu surinkimu)
Jei norite dirbti be surinkimo maišo, galima jsigyti papildomą apsaugos nuo galinio išmetimo rinkinį (17 pav.; 16.5 skyr.), kuris turi būti pritvirtintas prie galinės plokštės, kaip nurodyta atitinkamoje instrukcijoje.
e. Žolės pjovimo ir smulkinimo įranga Jei norima pjauti žolę, ją smulkiai susmulkinti ir palikti paskleistą ant vejos, galima užsisakyti mulčiavimo komplektą (16.1 par.), kuris turi būti pritvirtintas laikantis atitinkamų nurodymų.

7.1.5 Atraminių ratukų padėtis

Atraminių ratukų funkcija yra sumažinti velėnos plėšymo riziką, kylančią dėl pjovimo įtaisų bloko krašto vilkimosi dirbant nelygiuose paviršiuose. Parinkti ratukų padėtį kaip nurodyta ( 8.3 par.).

7.2 SAUGOS KONTROLÉ

Atlikti žemiau aprašytus saugos patikrinimus bei jsitikinti, ar patikrinimo rezultatai atitinka lentelių duomenis.

SAUGOS INSTRUKCIJA

Prieš naudojimą visada atlikti saugos patikrinimus.

7.2.1 Bendras saugos patikrinimas

Objektas Rezultatas
Akumuliatorius Korpusas ir	dangtelis nepažeisti.
Galinio išmetimo apsaugos rinkinys, surinkimo maišas (tik modeliams su galiniu surinkimu).	Vientisi. Jokių pažeidimų. Sumontuoti taisyklingai.
Šoninio išmetimo apsaugos rinkinys (tik modeliams su šoniniu išmetimu).	Vientisi. Jokių pažeidimų. Sumontuotas taisyklingai.

Objektas Rezultatas
Elektros kabeliai. Visa izoliacija	nepriekaištinga.Jokių mechaniniųpažeidimų.
Paleisti įrenginį pirmineir atgaline eiga ir atleistitraukos pedalą.	Įrenginys sulėtėjair sustoja.
Saugos įtaisai Veikia kaip nurodyta	7.2.2 par.

7.2.2 Saugos įtaisų patikrinimas

Saugos jtaisai suveikia pagal du kriterijus:

A. sutrukdo elektrinio variklio užsivedimui, jeigu nėra laikomasi visų saugumo sąlygų;
B. sustabdo variklj, jeigu trūksta nors vienos saugumo sąlygos.

Būklė Veiksmas Rezultatas
Operatorius sėdi.Važiavimo pedalas neutralioje padėtyje (pedalas atleistas).Avarinis mygtukas išjungtas.	Įvesti iki galo raktą. Įrenginys paruoštas paleidimui.
Įrenginys įjungtas ar juda. Operatorius	pakyla nuo sėdynės. Visos funkcijos išjungiamos.Piktograma 13.E pav. mirksi ir užsidega piktograma 13.P. pav.
Operatorius sėdi.Pavaros pedalas priekinės arba atbulinės eigos padėtyje.	Bandyti įjungti įrengini.	Piktogramos 13.E ir 13.O pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2, 4 ir 5 mirksi.„I“ ir „II“ tipo mygtukų skydelis„III“ tipo mygtukų skydelis
Avarinis mygtukas aktyvuotas. Bandyti	įjungti įrengini. įrenginys įsijungia. Piktograma7.E pav. mirksi ir užsidega piktograma 7.Q pav. Traukos ir pjovimo įtaisai neveikia.
Pjovimo įtaisai įjungti. Atbulinė eiga val	doma nelaikantnuspausto atbulinės eigospjovimo leidimo mygtuko.	Pjovimo įtaisai išsijungia.
Pjovimo įtaisai įjungti. Pakeliamas surinkimo maišasarba nuimamas galinio išmetimoapsaugos įtaisas (tik modeliams su galiniu surinkimu).Įrenginys ijungtas ir juda. Atleidžiamas	traukos pedalas. Įrenginys sulėtėja ir sustoja.	Pjovimo įtaisai išsijungia.
Įrenginys ijungtas ir juda. Bandomasis	važiavimas. Nėra nejprastų vibracijų, nėra jokiųnejprastų garsų, vairas, valdikliaiir pedalai veikia tinkamai.

PAVOJUS

Jei bet kuris vienas iš rezultatų skiriasi nuo lentelėje pateiktų duomenų, įrenginio eksploatuoti negalima. Kreiptis į specializuotą techninio aptarnavimo centrą apžiūrai ir remonto darbams.

PASTABA

Visuomet prisiminti, kad saugos įtaisai užkerta kelią elektrinio variklio paleidimui, jei yra netenkinamos saugos sąlygos. Tokiais atvejais, atkūrę paleidimo leidimą, prieš vėl paleisdami įrenginį, ištraukite raktą.

7.3 NAUDOJIMAS NUOKALNĚSE

Nepaisant eigos krypties, laikytis apribojimų, nurodytų Techninių duomenų lentelėje ir 18 pav.

Prisiminti, jog "saugiu" šlaitu nebūna. Dirbant nuokalnėse reikalingas ypatingas dėmesys. Norint išvengti apsivertimų arba jrenginio kontrolės praradimo:

• Niekada nepjauti skersai šlaito. Nuožulnioje vejoje važiuoti pakilimo / nusileidimo kryptimi ir niekada skersai, atkreipiant ypatingą dėmesį į krypties pakeitimą bei kliūtis ties ratais (akmenis, šakas, šaknis ir t. t.), kurios galėtu sąlygoti šoninį paslydimą, apsivertimą arba įrenginio kontrolės praradimą.
• Įkalnėje arba nuokalnėje negalima staigiai sustoti arba vėl imti judėti.
• Švelniai ir su ypatingu dėmesiu įvesti trauka, tokiu būdu bus išvengta įrenginio apvirtimo.
• Sumažinti greitj:
• prieš bet kokj krypties pakeitimą ar ties staigiais posūkiais;
• prieš pradėdami važiuoti šlaitu, ypač nuokalnėje, kad užtikrintumėte saugų stabdymo kelią..
• Niekada nejvedinėti atbulinės eigos greičio sumažinimui nuokalnėje: tai gali sąlygoti įrenginio kontrolės praradimą, ypač dirbant ant slidžių paviršių.

7.4 PALEIDIMAS

1. Patikrinti, ar transmisija jjungta (6.3 par.).
2. Atsisėsti j vairuotojo vietą.

3. Ivesti raktą iki galo (12 pav.).
   a. „I“ ir „II“ tipo modeliams:

4. Palaukite, kol bus atliktas jrenginio elektrinis patikrinimas, kurio metu mygtukų skydelyje užsidegs piktogramos.

5. Paspausti jjungimo mygtuką (13.A pav.).

6. Palaukti, kol piktograma „Ready“ (13.K pav.) užsidegs pastovia šviesa.

b. „III“ tipo modeliams:

1. Palaukite, kol bus atliktas jrenginio elektros patikrinimas, kurio metu užsidegs piktogramos centrinėje apskritoje mygtukų skydelio srityje (13III.F, 13III.Y, 13III.Z pav.).

2. Paspausti jjungimo mygtuką (13.A pav.).

3. Palaukite, kol užsidegs akumuliatoriaus būsenos (13.F ir 13.Y), pjovimo aukščio (13.W) ir kitų aktyvių funkcijų piktogramos.

PASTABA

Pasibaigus elektrinei patikrai, žibintai akimirkai įsižiebia.

7.5 DARBAS

7.5.1 Eiga ir pervažiavimai

Pervažiavimų metu:

1. išjungti pjovimo įtaisus (13.B pav.);
2. nustatyti pjovimo įtaisų bloką į maksimalų aukštį;
3. paspausti traukos pedalą norint, kad jrenginys judėtų norima važiavimo kryptimi ir pasiektų pageidaujamą greitį, palaipsniui didinant pedalo spaudimą.
4. keliauti j darbo vietą.

PAVOJUS

Traukos įterpimas turi vykti aprašytu būdu (6.2 par.), nes pernelyg staigus jjungimas gali sukelti staigų pakilimą arba transporto priemonės kontrolės praradimą, ypač šlaituose.

PASTABA

Atbulinės eigos pavara turi būti įvedama stovint.

7.5.2 Žolės pjovimas

1. Nustatyti pjovimo įtaisų bloką į darbinę padėtį (6.4 par.).
2. Įvesti pjovimo įtaisus (13.B pav.) tik ant velėnos, vengiant jų įvedimo žvyruotoje dirvoje arba pievoje, kur žolė yra pernelyg aukšta.
3. Pradėti judėti ir pjauti žolėtas vietas reikia labai palaipsniui ir ypatingai atsargiai.
4. Nustatyti padavimo greitj ir pjovimo aukštj (6.4 par.), atsižvelgiant j vejos būklę (žolės aukštis, tankis ir drėgmė) ir j nupjautos žolės kiekį.

! PERSPÉJIMAS

Jei akumuliatoriaus jkrovos riba yra mažesnė nei 40 % (8.2.2 par.), važiavimo pirmyn greitis sumažėja.

PASTABA

Vejos išvaizda bus geresnė, jeigu pjūviai visuomet bus atliekami tame pačiame aukštyje ir paeiliui abiem kryptimis (20 pav.).

PASTABA

Norint važiuoti atgaline eiga su jjungtais pjovimo įtaisais, būtina nuspausti ir laikyti paspaudus sutikimo pjovimui atgaline eiga mygtuką (13.C pav.), tokiu būdu nebus sustabdytas variklis.

Atjungti pjovimo įtaisus ir nustatyti pjovimo įtaisų bloką į maksimalų aukštį:

• Pervažiuojant iš vienos darbo zonos j kitą
  • Važiuojant per nežolėtas teritorijas
• Kiekvieną kartą, kai reikia aplenkti kliūtį.

7.5.3 Patarimai gražios vejos palaikymui

• Norint išlaikyti puikios išvaizdos žalią ir minkštą veją, būtina, kad ji būtų pjaunama reguliariai. Veja gali būti sudaryta iš skirtingo tipo žolių. Dažnai pjaunant, smarkiau auga žolės, kurios vysto šaknis ir suformuoja standžią velėną; priešingu atveju, jei pjaunama rečiau, plinta aukštos ir laukinės žolės (dobilai, ramunės ir t.t.).
• Visada geriausia pjauti žolę, kai veja yra sausa.
• Pjovimo įtaisai turi būti nepažeisti ir gerai išgaląsti, tokiu būdu pjovimas

bus lygus ir be išsipešiojimų, kurie sąlygoja viršūnių pageltimą.

• Pjovimo dažnis turi būti susijęs su żolės augimu, vengiant, kad tarp dviejų pjovimų žolė užaugtų per aukšta.
• Karštais ir sausais periodais patartina išlaikyti kiek aukštesnę žolę, tokiu būdu dirva mažiau išdžius.
• Gražiai sutvarkytos vejos optimalus aukštis yra maždaug 4-5 cm, vienu pjovimu nereikėtų trumpinti daugiau nei trečdalio viso aukščio. Labai aukštos žolės atveju, pjovimą geriau atlikti per du praėjimus, vienos dienos atstumu; pirmiausia praeiti pjovimo įtaisus nustačius didžiausiame aukštyje ir sumažinus apsukas, o antrajį kartą – norimu aukščiu.
• Vejos išvaizda bus geresnė, jei pjūviai bus atliekami pakaitomis abiem kryptimis (20 pav.).
• Jei išmetimo kanalas yra linkęs užsikimšti žole, gerai būtų sumažinti greitį, nes jis gali būti per didelis pagal apdirbamos vejos sąlygas; jeigu problema kartojasi, galimos priežastys yra prastai išgaląsti pjovimo įtaisai arba deformuotas sparnelių profilis.
• Būti atidiems pjaunant ties krūmais ir netoli žemų apvadų, kurie galėtų pakenkti pjovimo įtaisų bloko sulygiavimui bei pjovimo įtaisų kraštams.

7.5.4 Surinkimo maišo ištuštinimas (tik modeliams su galiniu surinkimu)

PASTABA

Surinkimo maišo ištuštinimas yra atliekamas tik išjungus pjovimo įtaisus; priešingu atveju, variklis sustos.

PASTABA

Neleisti surinkimo maišui persipildyti, taip bus išvengta išmetamojo kanalo užsikimšimo.

Apie surinkimo maišo prisipildymą praneša nepertraukiamas garsinis signalas.

Atlikti tokius žemiau aprašytus veiksmus:

1. Atjungti pjovimo įtaisus (13.B pav.) ir signalas nutrūks.
2. Sustabdyti jrenginj.
   a. „I“ ir „II“ tipo modeliams:
3. Ištraukti svirti (21.A pav., jei numatyta) arba paimti už galinės rankenos (21. A1 pav.) ir pakreipti surinkimo maišą, kad jį būtų galima ištuštinti.

4. Su jrenginiu pajudėti i priekį maždaug 1 m.

5. Uždaryti surinkimo maišą taip, kad liktu užsikabinęs už blokuojančio kabliuko (21.B pav.).
   b. „III“ tipo modeliams:

6. Paspausti maišo atidarymo mygtuką (13.U pav.) maždaug 1 sek., kad maišas visiškai atsidarytų ir būtų ištuštintas; arba maišo atidarymo mygtuką galima laikyti nuspaustą tol, kol bus atidaryta ištuštinimui reikalinga anga. Atleidus mygtuką, maišas lieka pasirinktoje padėtyje.
7. Su jrenginiu pajudėti i priekį maždaug 1 m.
8. Paspausti ir palaikyti maišo uždarymo mygtuką (13.V pav.), kad maišas būtų visiškai uždarytas.

PASTABA

Jei raktas iki galo jkištas (12.A pav.), paspaudus atbulinės eigos mygtuką (13.C pav.) kartu su atidarymo (13.U pav.) arba uždarymo (13.V pav.) mygtukais surinkimo maišas bus atidarytas arba uždarytas net tada, kai vairuotojo nebus kabinoje.

7.5.5 Išmetimo kanalo išvalymas (tik modeliams su galiniu surinkimu)

Labai aukštos arba šlapios žolės pjovimas, kartu su per dideliu judėjimo greičiu, gali sąlygoti išmetimo kanalo užsikimšimą. Užsikimšimo atveju, reikia atlikti 8.4.2.skyr. aprašytus veiksmus.

7.5.6 Pjovimo pabaiga

Pabaigus pjovimą:

1. atjungti pjovimo jtaisus;
2. grjžti atgal nustačius pjovimo įtaisų bloką i maksimalaus aukščio padėtį (6.4. par.).

7.6 SUSTABDYMAS

Norint sustabdyti jrenginj:

1. Norint sustabdyti jrenginj, reikia atleisti traukos pedalą.
2. Išjungti jrenginj ištraukiant raktą.

PASTABA

Norėdami išsaugoti akumuliatoriaus įkrovą, nepalikite rakto jjungimo padėtyje, kai įrenginys nenaudojamas.

7.7 PO NAUDOJIMO

1. Prieš statant jrenginj i bet kokią patalpą, palaukti, kol variklis atvės.
2. Atlikti valymo darbus (8.4 par.).
3. Patikrinti, ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centra.
4. Pastatyti jrenginj prie elektros lizdo ir jkrauti akumuliatorių (8.2.2 par.), kad būtų visiškai jkrautas kito naudojimo metu.

Kiekvieną kartą paliekant jrenginį be priežiūros arba pasitraukus iš vairuotojo vietos arba statant jrenginį:

1. Sustabdyti jrenginj;
2. Nustatyti pjovimo įtaisų bloką j minimalų aukštį (1);
3. Isitikinti, ar visos judančios detalės yra visiškai sustojusios;
4. Ištraukti užvedimo raktą;

DÈMESIO

Irenginį visada palikite pavėsyje arba apsaugotoje vietoje, žemesnėje nei +35 °C temperatūroje.

Būtina laikytis saugos reikalavimų, aprašytų skyr. 2. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavjoaus.

Prieš atliekant bet kokius jrenginio patikrinimo, valymo arba techninės priežiūros / sureguliavimo darbus:

1. išjungti pjovimo įtaisą;
2. sustabdyti jrenginj;
3. jsitikinti, ar visos judančios detalės yra visiškai sustojusios;
4. ištraukti raktą;

PAVOJUS

Niekada nepalikite rakto jstatyto arba vaikams ar pašaliniams asmenims pasiekiamoje vietoje.

1. perskaityti atitinkamus nurodymus;
2. Devėti tinkamą aprangą, naudoti darbines pirštines ir apsauginius akinius

Darbų tipai ir jų dažnumas yra apibendrinti „Priežiūros darbų lentelėje“. Ši lentelė padės išlaikyti jūsų įrenginio efektyvumą ir saugumą. Joje nurodyti pagrindiniai techninės priežiūros darbai ir jų periodiškumas. Atlikti atitinkamus veiksmus prieš baigiantis numatytam terminui. Neoriginalių detalių ir priedų naudojimas ar jų netaisyklingas sumontavimas gali turėti neigiamą poveikį įrenginio veiksmingumui ir saugumui. Gamintojas atsiriboja nuo bet kokios atsakomybės dėl žalos, nelaimingų atsitikimų ir sužeidimų, kuriuos sąlygoja šių produktų naudojimas. Originalias atsargines detales tiekia techninio aptarnavimo centrai ar įgaliotieji platintojai.

8.2 AKUMULIATORIUS

8.2.1 Akumuliatoriaus veikimo trukmė

Akumuliatoriaus veikimo trukmė (ir vejos plotas, kurį galima apdirbti iki įkrovimo) daugiausia priklauso nuo:

A. darbo veiksnių, kuriems reikia daugiau energijos (pvz., pjaunant tankią, aukštą ir drėgną žolę).
B. operatoriaus elgesio, kurio jis turėtų vengti:

- dažnu paleidimu ir išjungimu darbo metu;

- pernelyg žemo pjovimo aukščio, palyginus su vejos sąlygomis;

- pernelyg didelio greičio palyginus su norimos pašalinti žolės kiekiu.

C. aplinkos veiksnių, pavyzdžiui, aukšta aplinkos temperatūra, viršijanti +35 °C. Norint optimizuoti akumuliatoriaus veikimo trukmę, visada patartina:

• pjauti žolę, kai veja yra sausa;
• pjauti žolę dažnai, tokiu būdu ji niekada nepasieks pernelyg didelio aukščio;
• nustatyti didesnį pjovimo aukštį, kai žolė labai aukšta ir atlikti pjovimą antrą kartą žemesniu aukščiu;
• kai žolė labai aukšta nenaudoti mulčiavimo funkcijos.
• žolę pjauti esant temperatūrai nuo +5 iki +35 °C.
• Naudoti „Eco“ funkcija (6.9.2, 6.9.3 par.).

8.2.2 Akumuliatoriaus jkrovimas

Energiją, reikalingą įrenginiui valdyti, užtikrina akumuliatorius, kuris reikalauja kruopštaus techninio aptarnavimo, kad būtu užtikrintas jo efektyvumas ir ilgas tarnavimo laikas. Jūsu įrenginio akumuliatorius turi būti būtinai įkrautas:

• Prieš pirmaji kartą naudojant jrenginį po jo jsigijimo.
• Pasiekus minimalų įkrovimo lygį (13.F pav.).
• Prieš bet kokj ilgesnj irenginio neveikimo laikotarpj
• Sandėliavimo metu – bent kartą per mėnesį.
• Prieš pradedant naudoti po ilgo nenaudojimo periodo.

DÈMESIO

Kai akumuliatorius néra prijungtas prie tinklo naudojant atitinkamą jkroviklj, akumuliatorių jkrovimo lygis sumažėja net jei įrenginys nenaudojamas. Jei akumuliatoriai buvo visiškai išsikrovę, jie gali būti rimtai pažeisti ir tapti netinkamais naudojami. Garantija nepadengia nuostolių atsiradusių dėl nereguliariai įkraunamo akumuliatoriaus.

DÈMESIO

Įkrauti galima tik naudojant įkroviklj (23.A pav.). Kitokios įkrovimo sistemos gali nepataisomai sugadinti akumuliatorių.

DÈMESIO

Akumuliatorių įkrauti reikia pavėsingoje vietoje, apsaugotoje nuo atmosferos reiškinių, rekomenduojamoje temperatūroje nuo +5 iki +35 °C.

PASTABA

Akumuliatorius gali būti įkraunamas bet kuriuo metu, net ir iš dalies, be jokios rizikos jį sugadinti.

SAUGOS INSTRUKCIJA

Akumuliatoriaus jkrovimo metu negalima atlikti techninės priežiūros ar jo valyti.

Norint jkrauti akumuliatorių:

• Priartinti jrenginį prie elektros lizdo, su jžeminimu (kad nereikėtų naudoti prailgintuvų) ir pašalinti raktą;
• Pakelti sėdyne;
• Pakelti jkrovimo lizdo dangtelj (22.A pav.);
• Prijungti tiekiamą ikroviklij prie ikrovimo lizdo (23.A pav.) naudojant atitinkamos jungties bajonetinį tvirtinimą (23.B pav.);
• Prijungti jkroviklj prie elektros tinklo lizdo jkišant atitinkamą kištuką (24 pav.).

Akumuliatoriaus jkrovimui kartu tiekiamas lizdas su saugos diferencialo jungikliu (25.A pav.), jei numatyta, prie kurio prijungiamas jkrovimo kabelis (25.E pav.).

Lizdas su saugos diferencialo jungikliu turi būti prijungtas prie elektros lizdo ir turi būti atliktas veikimo patikrinimo testas:

1. Norint aktyvinti veikimą, paspausti iš naujo nustatymo mygtuką (25. B pav.). Indikatoriaus lemputė turi būti JUNGTA (25.C pav.).
2. Norint atlikti veikimo testą, paspausti testo mygtuką (25.D pav.). Indikatoriaus lemputė turi būti IŠJUNGTA (25.C pav.).

PAVOJUS

Negalima naudoti lizdo su diferencialo jungikliu, jei veikimo testas baigiasi neigiamu rezultatu. Jei veikimo testas baigiasi teigiamu rezultatu, jj galima naudoti ir pradėti įkrovimą.

Visiškas įkrovimas trunka maždaug 2–8,5 valandos (atsižvelgiant į akumuliatorių ir įkroviklj), per tą laiką indikatorių šviesos diodai (13.F pav.) palaipsniui mirksi. Kai pasiekiama kiekviena atskira įkrovos riba, atitinkamas šviesos diodas nuolat šviečia, o kiti toliau mirksi. Akumuliatorius gali būti įkraunamas neribotą laiką.

Įkrovos būsena (SOC)	Šviesos diodu lempų įjungimas („I“ ir „Il“ tipas)	Šviesos diodu lempų įjungimas („Il“ tipas)
SOC >80 %
60 % ≤ SOC < 80 %
40 % ≤ SOC < 60 %
20 % ≤ SOC < 40 %
10 % ≤ SOC < 20 %

DÈMESIO

Akumuliatoriaus jkrovimą galima nutraukti, kai jkrovimo lygis yra tarp 1 ir 4 šviesos diodu lempų. Nenutraukite jkrovimo etapo, kai mirksi 5 šviesos diodu lempa, bet palaukite, kol pradės šviesti tolygiai. Kai visos šviesos diodu lempos šviečia nuolat, akumuliatorius jkrautas 100 %.

PERSPÉJIMAS

Akumuliatoriaus jkrovimo laikas gali pailgeti, jei jrenginys buvo eksploatuojamas sunkiomis darbo sąlygomis, todėl gali būti įspėjama apie akumuliatoriaus perkaitimą (15 skyr.).

PERSPÉJIMAS

Jei akumuliatorius visiškai išsikrovęs, indikatorių šviesos diodai lieka išjungti, kol pasiekiama minimali jkrovos riba.

PASTABA

Kai įkrovos lygis nukrenta žemiau 10 %, pradeda mirksėti pirmoji akumuliatoriaus šviesos diodu lemutė. Pjovimo įtaisai atjungiami ir akumuliatorių reikia įkrauti.

Baigus jkrauti, jkrovimo sistema sumažina srovės kiekį, kurio pakanka palaikyti ir papildyti akumuliatoriaus jkrovą iki optimalių verčių.

PERSPÉJIMAS

Jei prijungus akumuliatoriaus jkroviklj prie jrenginio 5 šviesos diodai 13.F pav. mirksi vienu metu, jkrovimas nevyksta. Patikrinti jkroviklio ir maitinimo šaltinio jungtj.

PASTABA

Energijos sąnaudos jkrovimui išlaikyti yra labai mažos ir ekonomiškai nereikšmingos.

PASTABA

Ikrovimo metu visos jrenginio funkcijos yra išjungtos, net jei raktas įstatytas iki galo.

DÈMESIO

Akumuliatorius, sumontuotas ant jrenginio, buvo suprojektuotas ir pagamintas tokio tipo naudojimui ir todėl:

– negalima atjungti arba išimti akumuliatorių iš jų korpusų;

- negalima pakeisti akumuliatorių neoriginaliais;

- negalima atlikti jokių intervencijų, neaprašytų šiame vadove.

Kilus problemoms su akumuliatoriais, reikia susisiekti su Pardavėju.

8.3 ATRAMINIAI RATUKAI

Skirtingos ratukų montavimo padėtys leidžia išlaikyti saugią erdvę „H“ tarp pjovimo įtaisų bloko briaunos ir žemės (26.A pav.; 27.A pav.). Sureguliuoti atraminių ratukų padėtį atsižvelgiant į dirvos nelygumus.

SAUGOS INSTRUKCIJA

Šis darbas visada turi būti atliekamas ant abiejų ratų, juos pastatant viename aukštyje ir išjungus įrenginį.

a. Modeliams su šoniniu išmetimu

Padèties pakeitimui:

1. atsukti ir nuimti varžtą (26.B pav.);
2. perstatykite ratą (26.A pav.) su tarpine (26.C pav.) angoje, atitinkančioje norimą atstumą;
3. priveržti iki galo varžtą (26.B pav.) veržlėje (26.D pav.).

b. Tik modeliams su galiniu surinkimu

Padèties pakeitimui:

1. atsukti veržlę (27.B pav.) ir nuimti kaištį (27.C pav.);
2. perstatyti ratuką (27.A pav.) i norimą padėtį;
3. iš naujo sumontuoti kaištį (27.C pav.) ir įsitikinti, kad kaiščio galvutė (27.C pav.) yra nukreipta į įrenginio vidų;
4. užveržti veržlę (27.B pav.).

8.4 VALYMAS

Po kiekvieno naudojimo atlikti valymo darbus, laikantis šių nurodymų.

8.4.1 Irenginio valymas

• Nuvalyti jrenginio išorę plastikines kébulo dalis pravalant kempine, suvilgyta vandeniu bei valymo priemone, atkreipiant dèmesj, kad nebūtų sudrėkinti elektriniai varikliai, akumuliatorius ir elektroninės plokštės dalys.
• Siekiant sumažinti gaisro pavojų, variklj ir akumuliatoriaus ertmę

išlaikyti laisvą nuo žolės ir lapų liekanų bei tepalo pertekliaus.

• Pakelti variklio dangtį ir suslėgtuoju oru išvalyti ant akumuliatoriaus susikaupusį purvą ar žolę.
• Saugoti mygtukų skydelį nuo nešvarumų ir šiukšlių.

DÈMESIO

Niekada nenaudokite aukšto slėgio vandens ar agresyvių skysčių kėbului ir elektros varikliams plauti.

8.4.2 Išmetimo kanalo išvalymas (tik modeliams su galiniu surinkimu)

Išmetimo kanalo užsikimšimo atveju reikia:

1. nuimti surinkimo maišą arba galinio išmetimo apsaugos įtaisą;
2. pašalinti susikaupusią žolę, pradedant nuo išmetimo kanalo angos.

8.4.3 Maišo valymas (tik modeliams „I“ ir „II“ tipo su galiniu surinkimu)

1. Ištuštinti surinkimo maišą (7.5.4 par.).
2. Ji išpurtyti, tokiu būdu bus pašalinti žolės ar žemės likučiai.
3. Vėl sumontuoti maišą ir pradėti pjovimo įtaisų bloko vidaus valymo darbus ( 8.4.4-a par.), kuriuos pabaigus, maišas turės būti nuimtas, ištuštintas, praskalautas ir padėtas taip, kad jis galėtų greitai išdžiūti.

8.4.4 Maišo valymas (tik „III“ tipo modeliams su galiniu surinkimu)

1. Ištuštinti surinkimo maišą (7.5.4 par.).
2. Pašalinti surinkimo maišą (5.8 par.).
3. Jį išpurtyti, tokiu būdu bus pašalinti žolės ar žemės likučiai.
4. Vèl sumontuoti surinkimo maišą (5.8 par.).
5. Uždaryti surinkimo maišą (5.8 par.) ir išplauti pjovimo įtaiso vidų (8.4.4-a par.).
6. Išmontuoti surinkimo maišą (5.8 par.) ir kruopščiai jį išplauti.

8.4.5 Pjovimo įtaisų bloko valymas

Kruopščiai išvalyti pjovimo jrangos mazgą, kad būtų pašalinta nupjauta žolė ar šiukšlės.

ISPÉJIMAS

Pjovimo įtaisų bloko valymo metu patraukti pašalinius asmenis arba gyvūnus iš aplinkinės teritorijos.

a. Vidinės dalies valymas

Pjovimo įtaisų bloko ir išmetimo kanalo vidinis valymas turi būti atliekamas ant tvirtos grindų dangos su:

• sumontuotu surinkimo maišu arba galinio išmetimo apsaugos įtaisu (tik modeliams su galiniu surinkimu);
• sumontuotu šoninio išmetimo deflektoriumi (tik modeliams su šoniniu išmetimu);
• sédinčiu operatoriumi;
• pjovimo įtaiso bloką nustačius žemiausioje padėtyje;
• jvesta laisvaja pavara;
• jvestais pjovimo jtaisais.

- Prijungti paeiliui vandens žarną prie atitinkamų jungiamųjų detalių (28.A pav.; 29.A pav.), leidžiant vandeniui keletą minučių įtekėti į kiekvieną, su judančiais pjovimo įtaisais.

b. Išorinės dalies valymas

SAUGOS INSTRUKCIJA

Svarbu, kad ant viršutinės pjovimo įtaisų bloko dalies nesusikauptų nuosėdos ir sausos žolės liekanos, taip bus išlaikomas optimalus efektyvumas ir įrenginio saugumas.

Pjovimo įtaisų bloko viršutinės dalies valymui reikia:

• nuleisti pjovimo įtaisų bloką;
• pūsti suslėgtojo oro srove (30 pav.).

8.5 SUTEPIMAS

Objektas Veiksmas
Vairas Išvalyti suspaustu oru.
Pjovimo įtaisų blokas	Tepti kėlimo taškus alyva (31 pav.).
Ratų ašys Nuimti ratus. Sutepti ašissu tepalu (39 pav.).

8.6 SUTVIRTINIMO VARŽTAI IR VERŽLĖS

- Norint užsitikrinti jrenginio saugų darbą, pasirūpinti, kad veržlės ir varžtai būtų prisukti.

9. SPECIALIOJI TECHNINĖ PRIEŽIŪRA

9.1 SAUGUMO PATARIMAI

SAUGOS INSTRUKCIJA

Pasireiškus šiems veikimo sutrikimams, patariama nedelsiant kreiptis i Pardavėją arba i specializuotą techninės priežiūros centra:

• neutrali traukos pedalo (darbinio stabdžio) padėtis;
• pjovimo įtaisų įvedimo ir sustabdymo;
• traukos jvedimo važiuojant priekine arba atbuline eiga.

9.2 PJOVIMO İTAISŲ BLOKAS / PJOVIMO İTAIŠAI

9.2.1 Pjovimo įtaisų bloko sulygiavimas

Geras pjovimo agregato sureguliavimas yra esminis veiksnys siekiant tolygiai nupjautos vejos (19 pav.).

Netolygaus pjovimo atveju, patikrinti padangų slėgį ( 7.1.3 par.).

Jei to nepakaks lygaus pjovimo išgavimui, reikia susisiekti su Pardavėju dėl pjovimo įtaisų bloko sulygiavimo reguliavimo.

9.2.2 Pjovimo įtaisai

Prastai pagaląstas pjovimo įtaisas drasko žolę ir dėl to veja pageltonuoja.

SAUGOS INSTRUKCIJA

Visuomet pakeisti sugadintą, sulankstytą arba susidėvėjusi pjovimo įtaisą, kartu su varžtais, kad būtų išlaikyta pusiausvyra.

JSPÈJIMAS

Visos operacijos, susijusios su pjovimo įtaisais (išmontavimas, galandimas, subalansavimas, remontas, sumontavimas ir / arba pakeitimas) yra labai atsakingi darbai, reikalaujantys specifinių žinių ir tam tikros įrangos panaudojimo; saugumo sumetimais šias operacijas reikia visada atlikti specializuotame techninio aptarnavimo centre.

DÈMESIO

Visada naudoti originalius pjovimo įtaisus, kurių kodai yra nurodyti „Techninių duomenų lentelėje“.

PASTABA

Turint omeny gaminio raida, Techninių duomenų lentelėje paminėti pjovimo įtaisai laikui bėgant gali būti pakeičiami kitais, pasižyminčiais analogiškomis saugaus veikimo ir pakeičiamumo savybėmis.

9.3 PRIEKINIŲ / GALINIŲ RATŲ PAKEITIMAS

9.3.1 Paruošiamieji darbai

PAVOJUS

Naudokite tinkamą kėlimo įtaisą.

Prieš atliekant ratų pakeitimo darbus, atlikti šias operacijas:

1. Pastatyti jrenginj ant tvirto ir lygaus paviršiaus, kuris galėtų užtikrinti jrenginio stabilumą.
2. Sustabdyti jrenginj;
3. Ištraukti rakta;
4. Pastatyti keltuvą j kėlimo tašką, netoli norimo pakeisti rato (9.3.2 par.; 9.3.3 par.).
5. Patikrinti, ar keltuvas yra tiksliai statmenas žemei.

9.3.2 Keltuvo pasirinkimas ir jo nustatymas galiniams ratams

Įstatyti medinius pleištus (32.A pav.) prie rato pagrindo (32.B pav.), esančio norimo pakeisti rato šone (32.C pav.).

Tik modeliams su galiniu surinkimu:

• Maksimalus uždaro keltuvo aukštis yra 110 mm. (33 pav.).
• Pastatyti keltuvą po apatine plokšte (34.A pav.) 180 mm nuo šoninio krašto (33 pav.).

Modeliams su šoniniu išmetimu:

• Maksimalus uždaro keltuvo aukštis yra 110 mm. (35 pav.).
• Pastatyti keltuvą po galine ašimi, paveikslėlyje nurodytame taške (36.A pav.).

PASTABA

Keltuvas, pastatytas, kaip aprašyta šiame paragrafe, gali pakelti tik vieną norimą pakeisti ratą.

9.3.3 Keltuvo pasirinkimas ir jo nustatymas priekiniams ratams

1. Istatyti medinius pleištus (37.A pav.) prie rato pagrindo (37.B pav.), esančio už norimo pakeisti rato (37.C pav.).
2. Maksimalus uždaro keltuvo aukštis yra 110 mm.
3. Ant keltuvo (38.A pav.) uždėkite kvadratinį medinį lakštą (38.B pav.), kurio skerspjūvis yra maždaug 10 x 10 cm.

DÈMESIO

Medienos lakštas apsaugo priekinę ašj nuo pažeidimų.

1. Šio etapo metu viena ranka palaikykite lakšto balansą ant keltuvo. Pakelti keltuvą taip, kad lakštas remtųsi j rėmą ir konstrukcines dalis (38.C pav.).

PASTABA

Taip pastatytas keltuvas leidžia pakelti visą priekinę ašj.

9.3.4 Rato pakeitimas

SAUGOS INSTRUKCIJA

Užsitikrinti, kad pakėlimo metu įrenginys išliktų stabilus ir nejudėtų. Pastebėjus ką nors neįprasta, nedelsiant nuleisti keltuvą, patikrinti ir išspręsi galimas problemas ir vėl pakelti.

1. Nuimti dangtelj (39.A pav.).
2. Pakelti tiek, kiek reikia patogiam rato nuèmimui.
3. Atsuktuvo pagalba nuimti elastinį žiedą (39.B pav.) ir atraminę poveržlę (39.C pav.).
4. Nuimti norimą pakeisti ratą.
5. Sutepti ašj (39.D pav.) tepalu.
6. Sumontuoti atsarginj rata.
7. Vėl atidžiai įstatyti atraminę poveržlę ir elastinį žiedą.

PASTABA

Patikrinti, ar galiniai ratai yra tame pačiame aukštyje (40.A pav.) ir ar išorinio skersmens skirtumas tarp dviejų ratų (40.B pav.) neviršija 8–10 mm. Jei taip atsitinka, reikia atlikti pjovimo įtaisų bloko suderinimo reguliavimą įgaliotame techninio aptarnavimo centre, taip bus išvengta netolygaus pjovimo.

9.3.5 Padangų taisymas arba pakeitimas

Padangos yra „Tubeless“ tipo, todėl kiekvienas pakeitimas arba taisymas jų pradūrimo atveju turi vykti specializuotame padangų centre, taikant šiam padangos tipui numatytus metodus.

9.4 ŠVIESOS DIODŲ LEMPŲ PAKEITIMAS

9.4.1 I TIPO ŠVIESOS DIODŲ LEMPOS

Atsukti žiedą (41.A pav.) ir nuimti jungtį (41.B pav.). Išmontuoti LED apšvietiklj (41.C pav.), pritvirtintą varžtais (41.D pav.).

9.4.2 II TIPO ŠVIESOS DIODŲ LEMPOS (su bajonetiniu tvirtinimu)

Lempos jungiamuoju kaiščiu yra jdėtos i lempos laikiklj, kuris išsiima sukant jj prieš laikrodžio rodyklę naudojant žnyples (42 pav.)

10. SANDÈLIAVIMAS

Kai jrenginys turi būti sandėliuojamas ilgiau nei 30 dienų:

1. Ištraukti uždegimo raktą.
2. Kruopščiai nuvalyti jrenginj.

3. Patikrinti, ar jrenginys nėra sugadintas. Jei reikia, kreiptis i įgaliotajį techninės priežiūros centra.

4. Sandėliuoti įrenginį:

5. su nuleistu pjovimo įtaisų bloku

6. sausoje aplinkoje;
7. vietoje, apsaugotoje nuo atmosferos reiškinių, rekomenduojamoje temperatūroje nuo 0 iki + 40 °C;
8. jei jmanoma, jrenginj apdengti brezentu;
   • vaikams neprieinamoje vietoje;
9. įsitikinti, kad raktai ar techninei priežiūrai naudoti įrankiai yra ištraukti.

DÉMESIO

Akumuliatoriaus turi būti visiškai jkrautas bent kartą per mėnesį ir visada prieš atnaujinant veiklą.

Vėl pradedant naudoti įrenginį, nustatykite jį taip, kaip aprašyta skyriuje „7. įrenginio naudojimas“.

11. PERKÉLIMAS IR TRANSPORTAVIMAS

• Kai jrenginys yra perkeliamas, reikia:
1. išjungti pjovimo įtaisą;

1. nustatyti pjovimo įtaisų bloką į maksimalų aukšti;
2. išjungti jrenginj ir ištraukti paleidimo rakta;
3. išjungti transmisija (6.3 par.).

- Kai jrenginys yra vežamas transporto priemonėje arba priekaboje, reikia:

• naudoti tinkamo atsparumo, pločio ir ilgio jlipimo rampas;
• jkelti jrenginj su išjungtu varikliu bei iš jrenginio ištrauktu paleidimo raktu, be vairuotojo; jrenginj stumti, tai turi atlikti pakankamas žmonių skaičius;
• visiškai nuleisti pjovimo įtaisų bloka;
• jrenginį pastatyti taip, kad jis niekam nekeltų pavojaus;
• jjungti transmisiją (6.3 par.);
• tvirtai pritvirtinti prie transporto priemonės lynais ar grandinėmis, tokiu būdu bus išvengta apvirtimo ir apgadinimo.

SAUGOS INSTRUKCIJA

Jei manote, kad negalite saugiai tvarkyti ar transportuoti, kreipkitės į techninės priežiūros centra.

12. TECHNINĖ PRIEŽIŪRA IR REMONTAS

Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir teisingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti įrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys atitinkamų žinių ir reikiamos įrangos taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalifikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo dirbtuvės gali atlikti garantinius remonto ir techninės priežiūros darbus.
• Igaliotos techninio aptarnavimo dirbtuvės naudoja tik originalias atsargines dalis. Originalios atsarginės detalės ir priedai yra specialiai sukurti šiems jrenginiams.
• Neoriginalios atsarginės detalės ir priedai nėra patvirtinti; neoriginalių atsarginių detalių ir priedų naudojimas kelia pavojų įrenginio saugumui ir atleidžia gamintoją nuo bet kokių įsipareigojimų ar atsakomybės.
• Patariama vieną kartą per metus jrenginį patikėti įgaliotoms techninio aptarnavimo

dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui.

13. GARANTIJOS TAIKYMO SÁLYGOS

Garantinės sąlygos yra skirtos tik naudotojams, tai yra neprofesionaliems operatoriams.

Garantija padengia visus medžiagų ir gamybos defektus, kuriuos garantiniu periodu patvirtina jūsų įrenginio Pardavėjas arba specializuotas techninio aptarnavimo centras. Garantijos pritaikymas apsiriboja remonto darbais arba defektuotos sudedamosios dalies pakeitimu. Garantijos taikymas priklauso nuo įrenginio taisyklingos techninės priežiūros.

Naudotojas turės kruopščiai laikytis visų įrenginio dokumentuose pateiktų nurodymų. Garantija nepadengia nuostolių atsiradusių dėl:

• Nesusipažinimo su pateiktais dokumentais (Instrukciju vadovais).
  • Profesionalaus naudojimo.
• Neatsargumo, aplaidumo.

• Išorinių priežasčių (žaibo, smūgių, svetimkūnių įrenginio viduje) arba nelaimingų atsitikimų.

• Netinkamo ir neleistino ar neleidžiamo gamintojo naudojimo.

• Nepakankamos techninės priežiūros.
• Irenginio pakeitimų.
• Neoriginalių atsarginių dalių (pritaikomų detalių) naudojimo.
  • Gamintojo nepatvirtintų ir netiekiamų priedų naudojimo.

Be to garantija nepadengia:

• Eilinės (specialiosios) techninės priežiūros operacijų (aprašytų naudojimo instrukcijoje).
• Paprastas naudojamų reikmenų, tokių kaip pjaustymo įtaisai, ratai, saugos varžtai ir laidai, nusidėvėjimas.
• Iprastinio susidèvéjimo.
• Estetinio jrenginio susidèvéjimo dėl eksploatacijos.
• Pjovimo įtaisų atramų
• Bet kokių papildomų išlaidų, susijusių su garantijos taikymo pradžia, tokių kaip įrenginio perdavimas naudotojui, jo transportavimas pas platintoją, pakaitinės įrangos nuoma arba išlaidų, susijusių su kreipimusi į kitą įmonę dėl techninės priežiūros darbų atlikimo.

Naudotoją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja pirkėjo teisių, kurias numato nacionaliniai teisės aktai.

14. TECHNINĖS PRIEŽIŪROS LENTELĖ

Šalia esančiuose langeliuose galima pažymėti intervencijos atlikimo datą arba darbo valandų skaičių.

Intervencija Periodiškumas(valandos)		Įvykdyta (data arba valandos) Pastabos
Visų pritvirtinimų patikrinimas	Prieš kiekvieną naudojimą
Padangų slėgio patikrinimas	Prieš kiekvieną naudojimą					7.1.3 par.
Saugos kontrolė / Valdymo įtaisų patikrinimas	Prieš kiekvieną naudojimą					7.2 par.
Pavarų dėžės atrakinimo svirties valdymas	Prieš kiekvieną naudojimą					6.3 par.
Išėjimo apsaugų montavimas / patikrinimas	Prieš kiekvieną naudojimą					5.5 par.
Akumuliatoriaus įkrova	Prieš kiekvieną naudojimąPo kiekvieno naudojimoPrieš sandėliavimą					8.2 par.
Bendras valymas ir kontrolė	Po kiekvieno naudojimo					8.4 par.
Galimų įrenginio pažeidimų patikrinimas. Jei reikia, kreiptis į įgaliotajį techninės priežiūros centra.	Po kiekvieno naudojimo
Pjovimo įtaisų pritvirtinimo ir pagalandimo patikrinimas	25					*
Pjovimo įtaisų pakeitimas	100 *
Bendras sutepimas	25 8.5 par. **

* Operacija, kuri turi būti atlikta pas Pardavėją arba specializuotame techninės priežiūros centre.
** Bendras visų sujungimų sutepimas turi būti atliekamas ir kiekvieną kartą, kai numatomas ilgesnis įrenginio nenaudojimas.

15. GEDIMŲ PAIEŠKA

Gedimas Priežastis Taisymas
1. Irenginys nejsijungia. Akumuliatorius išsikrovęs.		Įkrauti akumuliatorių (8.2.2 par.).
2. Nereguliarus pjūvis Pjovimo įtaisų galandinimas sumažėjęs.		Kreiptis į techninės priežiūros centrą lgaliotą.
		Per didelis eigos greitis, palyginti su pjaunamos žolės aukščiu.Pjovimo įtaiso blokas yra pilnas žolės.
3. Nejprasta vibracija naudojimo metu.	Pjovimo įtaisai nesubalansuoti.Pjovimo įtaisai atsilaisvinę.Atsilaisvinusios dalys.Galimi pažeidimai	Kreiptis i techninės priežiūros centra dėl patikrinimo, pakeitimo ar remonto.
4. Piktograma 13.E pav. lieka šviesti, o akumuliatoriaus šviesos diodai 2 ir 5 mirksi.„I“ ir „II“ tipo mygtukų skydelis„III“ tipo mygtukų skydelis	Akumuliatoriaus srovės perkrova:
	1. Pernelyg sudėtingos darbo sąlygos.	Sumažinti judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
	2. Per status šlaitas.	Sumažinti judėjimo i priekį greitį ir patikrinti apdorojamos vietovės nuolydį.
5. Mirksi piktograma 13.N pav. Visi kiti mygtukų skydelio rodmenys (piktogramos ir šviesos diodų lemputės) išlieka funkcionalūs ir matomi.	Akumuliatoriaus, traukos variklio ir (arba) pjovimo įrenginio variklių išankstinis įspėjimas apie per aukštą temperatūrą:
	1. Sudėtingos darbo sąlygos.	Sumažinti judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
6. Piktogramos 13.E ir 13.N pav. lieka šviesti, akumuliatoriaus šviesos diodai 2 ir 4 mirksi.„I“ ir „II“ tipo mygtukų skydelis„III“ tipo mygtukų skydelis	Akumuliatoriaus temperatūros viršijimas ir (arba) nukritimas:	Išjungti įrenginį, palaukti bent 5 minutes ir vėl jį jjungti.
	1. Sudėtingos darbo sąlygos.	Sumažinti judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
	2. Aplinkos sąlygos netinkamos.	Dirbti aplinkoje, kurios temperatūra atitinka įrenginio darbo sąlygas.
7. Piktograma 13.E pav. lieka šviesti, o akumuliatoriaus šviesos diodai 1, 4 ir 5 mirksi.„I“ ir „II“ tipo mygtukų skydelis„III“ tipo mygtukų skydelis	Srovės perkrova pjovimo įtaisams:
	1. Sudėtingos darbo sąlygos.	Sumažinti judėjimo i priekį greitį.
		Padidinti pjovimo aukštį.
	2. Kliūtys, kurios trukdo suktis pjovimo įtaisams.	Pašalinti kliūtis.
	3. Pjovimo įtaisų blokas yra pilnas žolės.	Išvalyti pjovimo įtaisų bloką.
8. Piktogramos 13.E ir 13.N pav. lieka šviesti, akumuliatoriaus šviesos diodai 1 ir 3 mirksi.„I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis	Pjovimo įtaisų variklių perkaitimas:	Išjungti įrenginį, palaukti bent 5 minutes ir vėl jį ijungti.
	Sudėtingos darbo sąlygos.	Sumažinti judėjimo į priekį greitį.
		Padidinti pjovimo aukštį.
9. Piktograma 13.E pav. lieka šviesti, o akumuliatoriaus šviesos diodai 1, 3 ir 5 mirksi.„I“ ir „II“ tipo mygtukų skydelis„III“ tipo mygtukų skydelis	Pjovimo įtaisų variklių sustabdymas:
	1. Sudėtingos darbo sąlygos.	Sumažinti judėjimo į priekį greitį.
		Padidinti pjovimo aukštį.
	2. Kliūtys, kurios trukdo suktis pjovimo įtaisams.	Pašalinti kliūtis.
	3. Pjovimo įtaisų blokas yra pilnas žolės.	Išvalyti pjovimo įtaisų bloką.
10. Piktogramos 13.E ir 13.N pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2 ir 4 mirksi.„I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis	Traukos variklio perkaitimas:	Išjungti įrenginį ir palaukti bent 5 minutes prieš pakartojant paleidimo procedūrą.
	1. Apkrautas traukos variklis.	Sumažinti judėjimo į priekį greitį.
	2. Per status šlaitas. Sumažinti judėjimo greitį ir patikrinti apdorojamos vietovės nuolydį.
	3. Per daug purvo ant ratų.	Patikrinti, ar ratai nėra užblokuoti.Jei taip, juos nuvalyti.
11. Piktogramos 13.E ir 13.O pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2, 4 ir 5 mirksi.„I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis	Įrenginys paleidžiamas neatleidus traukos pedalo (ne neutralioje padėtyje).	Išjungti įrenginį ir pakartoti paleidimo procedūrą tik įsitikinus, kad traukos pedalas yra neutralioje padėtyje (pedalas atleistas).

Gedimas Priežastis Taisymas
12. Piktogramos 13.E ir13.O pav. lieka šviesti,akumuliatoriaus šviesos diodai 1, 2, 3 ir 5 mirksi.„I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis		Pavarų dėžės jungimo ir (arba) išjungimo svirtis yra išjungtos pavarų dėžės padėtyje.	Patikrinti transmisijos jungimo ir (arba)išjungimo svirties padėtį ir, jei reikia, grąžintija į į jjungtos transmisijos padėtį.
			Jei problema išlieka, kreipkitės įtechninės priežiūros centrą.
13. Akumuliatoriaus šviesos diodai 13.F pav. jsijungia ir išsijungia palaipsniui iš kairės į dešinę ir atvirkščiai.		Ryšio klaida tarp įmontuotų elektroninių modulių.	Išjungti įrenginį ir pakartoti paleidimo procedūrą.
			Jei problema išlieka, kreipkitės įtechninės priežiūros centrą.

PASTABA

Jrenginiuose, kuriuose jrengtas „III“ tipo mygtukų skydelis, kartu su šviesos diodu lempų klaidos kombinacija rodomas skaitmeninis klaidos kodas akumuliatoriaus įkrovos procento skaitmenyse (13.Y pav.). Prireikus, įgaliotajam techninės priežiūros centrui pateikti klaidos kodo numerį.

PASTABA

Dėl kitų lentelėje nenurodytų gedimų nedelsdami kreipkitės i įgaliotąjį techninės priežiūros centra.

16. PRIEDAI

16.1 RINKINYS MULČIAVIMUI

Susmulkina nupjautą żolę ir palieka ją ant vejos (44.A1 pav.; 44.A2 pav.).

16.2 AKUMULIATORIAUS IKROVIKLIS (GREITASIS IKROVIMAS)

Akumuliatoriaus jkroviklis, sutrumpinantis akumuliatoriaus jkrovimo laiką. Šiam jrenginiui patvirtintų jkroviklių sąrašas yra pateiktas lentelėje „Techniniai duomenys“. Leidžia išlaikyti akumuliatorių veiksmingą nenaudojimo laikotarpiu, užtikrindamas optimalų jkrovos lygį ir ilgesnį akumuliatoriaus naudojimo laiką (44.B pav.).

16.3 VILKIMO KOMPLEKTAS

Mažos priekabos vilkimui (44.C pav.).

16.4 BREZENTAS

Apsaugo jrenginj nuo dulkių, kai jis nėra naudojamas (44.D pav.).

16.5 GALINIO IŠMETIMO APSAUGOS KOMPLEKTAS

Naudoti vietoj surinkimo maišo, kai žolė yra nesurenkama (44.E pav.) (Tik modeliuose su galiniu surinkimu).

16.6 SNIEGO GRANDINÈS 18"

Pagerina galinių ratų sukibimą su sniego danga ir leidžia naudoti sniego valymo įrangą (44.F pav.).

16.7 RATAI PURVUI / SNIEGUI 18"

Pagerinti traukos našumą važiuojant sniegu ir purvu (44.G pav.).

16.8 PRIEKABA

Transportuoti įrankius ar kitus objektus leidžiamos apkrovos ribose (44.H pav.).

16.9 BARSTYTUVAS

Druskai ar trąšoms barstyti (44.1 pav.).

16.10 LAPU IR ŽOLĖS SURINKTUVAS

Lapams ir žolei surinkti nuo žolės paviršių (44.J pav.).

16.11 PEILINIS SNIEGO VALYTUVAS

Sniego valymui ir surinkto sniego šoniniam kaupimui (44.K pav.).

SATURA RĀDĪTĀJS

1. VISPĀRĒJA INFORMĀCIJA......2
2. VISPĀRĒJIE DROŠĪBAS BRĪDINĀJUMI.....2
3. ZÃLES PLÃVÊJA AR SÊDOŠU VADÎTÃJU DROŠÍBAS BRÍDINÃJUMI 5
