MANUAL DE UTILIZARE SWIFT 372e STIGA

Mașină pe baterii de tuns iarba cu șofer la volan

MANUAL DE INSTRUCŢIUNI

ATENŢIE: înainte de a utiliza maşina, citiţi cu atenţie manualul de faţă.

ROMÂN - Traducerea manualului fabricantului

[2] Tensiunea de alimentare MAX [3] Tensiunea de alimentare NOMINAL [4] Viteza maximă de funcționare a motorului [5] Bateria [6] Încărcătorul de baterii (CGDF Li 48) [7] Durata maximă de încărcare [8] Puterea motorului de tracțiune [9] Puterea motorului lamei [10] Benzi de frecvență pentru funcționarea echipamentelor radio [11] Puterea maximă de radiofrecvență transmisă în benzile de frecvență în care funcționează echipamentul radio [12] Anvelope față [13] Anvelope spate [14] Presiunea de umare față [15] Presiunea de umare spate [16] Masă * [17] Raza minimă de iarbă netăiată [18] Înălțimea de tăiere [19] Lățimea de tăiere [20] Viteza de avans (indicativă), cu sens de deplasare înainte [21] Viteza de avans (indicativă), în marșarier [22] Înclinarea maximă admisă [23] Dimensiuni [24] Lungimea cu sac [25] Lățimea [26] Înălțimea [27] Codul dispozitivului de tăiere [28] Nivelul de presiune sonoră (max.) [29] Nesiguranța în măsurare [30] Nivelul de putere acustică măsurat (max.) [31] Nivelul de putere acustică garantat [32] Nivelul de vibrații pe locul șoferului (max.) [33] Nivelul de vibrații pe volan (max.) [34] Tabel pentru combinarea corectă a bateriilor [35] Combinație de baterii pentru o performanță optimă a mașinii [36] Combinație de baterii cu performanță redusă a mașinii [37] Combinație de baterii care asigură doar activarea tracțiunii [38] Utilizarea unui total de 3 baterii în mașină (indiferent de combinație) garantează funcționalitatea aparatului, dar cu performanțe reduse [39] Utilizarea unui total de 2 baterii introduse în mașină (indife- rent de combinație) asigură doar activarea tracțiunii [40] Important! Cu o singură baterie introdusă, aparatul nu funcționează [41] Pentru cele mai bune performanțe, se recomandă ca bateriile să fie complet încărcate [42] Accesorii la cerere [42.A1] Kit „mulching” [42.A2] Kit „mulching” [42.B] Încărcător de baterii [42.C] Prelată de protecție [42.D] Kit de protecție la evacuarea posterioară [43] Priză auxiliară pentru accesorii USB [43.A] Tensiunea și curentul de încărcare (port USB) [43.B] Tipul [43.C] Numele și adresa producătorului (a) Încărcare simultană a 2 baterii BT 750/1 Li 48 „la bord” și 2 baterii BT 775/1 Li 48 cu „încărcător rapid”. (b) Congurațiile de baterii diferite de cea specicată reprezintă utilizare nepermisă a mașinii. [1] RU - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ [2] Максимальное напряжение питания [3] Номинальное напряжение питания [4] Макс. рабочая скорость двигателя [5]

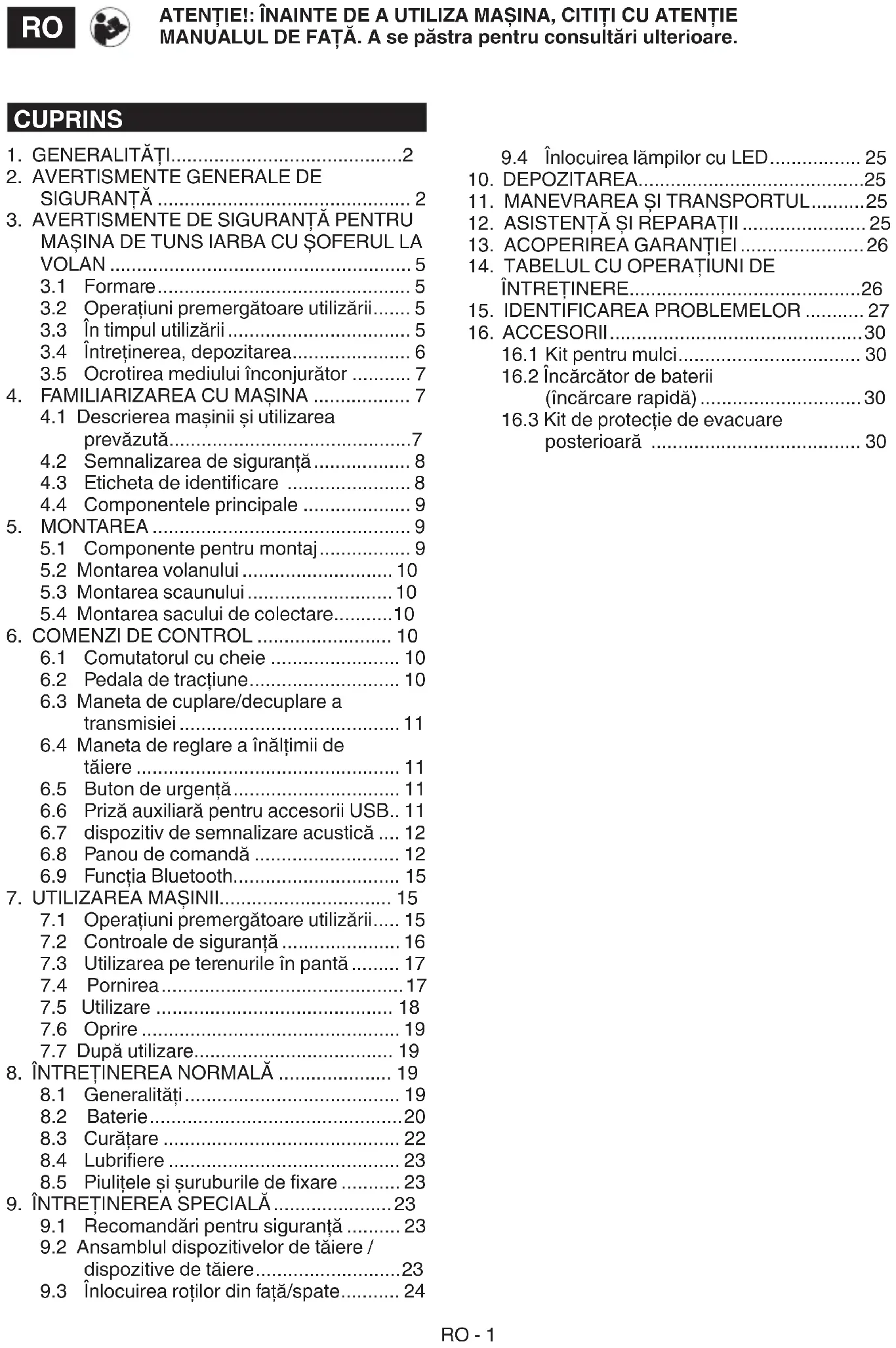

3.2 Operațiuni premergătoare utilizării ....... 5

3.3 În timpul utilizării .................................. 5

3.4 Întreținerea, depozitarea ...................... 6

3.5 Ocrotirea mediului înconjurător ........... 7

4. FAMILIARIZAREA CU MAȘINA .................. 7

4.1 Descrierea mașinii și utilizarea

prevăzută ............................................. 7

4.2 Semnalizarea de siguranță .................. 8

5.1 Componente pentru montaj ................. 9

5.2 Montarea volanului ............................ 10

5.3 Montarea scaunului ........................... 10

5.4 Montarea sacului de colectare ........... 10

6. COMENZI DE CONTROL ......................... 10

6.1 Comutatorul cu cheie ........................ 10

6.2 Pedala de tracțiune ............................ 10

6.4 Maneta de reglare a înălțimii de

6.6 Priză auxiliară pentru accesorii USB .. 11

6.7 dispozitiv de semnalizare acustică .... 12

7.1 Operațiuni premergătoare utilizării ..... 15

7.2 Controale de siguranță ...................... 16

7.3 Utilizarea pe terenurile în pantă ......... 17

7.7 După utilizare..................................... 19

8. ÎNTREŢINEREA NORMALĂ ..................... 19

8.1 Generalități ........................................ 19

8.5 Piulițele și șuruburile de xare ........... 23

9. ÎNTREŢINEREA SPECIALĂ ...................... 23

9.1 Recomandări pentru siguranță .......... 23

9.2 Ansamblul dispozitivelor de tăiere /

dispozitive de tăiere ........................... 23

9.3 Înlocuirea roților din față/spate ........... 24

9.4 Înlocuirea lămpilor cu LED ................. 25

16.2 Încărcător de baterii

(încărcare rapidă) .............................. 30

16.3 Kit de protecție de evacuare

În acest manual, paragrafele care conțin informații deosebit de importante pentru siguranță și funcționare, sunt evidențiate în funcție de criteriile de mai jos: PERICOL Nerespectarea avertismentului conduce la o situație de pericol iminent care, dacă nu este evitată, va duce la moarte instantanee sau la daune grave sau permanente. AVERTISMENT Nerespectarea avertismentului conduce la o situație de pericol potențial care, dacă nu este evitată, poate duce la deces sau la afectarea gravă a sănătății. ATENŢIE Nerespectarea avertismentului conduce la o situație de pericol potențial care, dacă nu este evitată, poate duce la deteriorarea ușoară a mașinii. AVERTISMENT Acesta oferă instrucțiuni care se referă la adoptarea unei conduite obligatorii pentru a face față practicilor care nu sunt legate de vătămări corporale.

INSTRUCŢIUNE DE SIGURANŢĂ

Conține o instrucțiune care se referă la procedurile specice care trebuie urmate în cazul în care apar situații care pun în pericol sănătatea umană sau siguranța mașinilor. NOTĂ Oferă o informație suplimentară față de instrucțiunile din mesajele de securitate anterioare. Paragrafele evidențiate de un chenar gri cu marginea punctată se referă la dotări opționale care nu sunt prezente pe toate modelele din acest manual. Vericați dacă funcția respectivă este prezentă pe propriul dvs. model. Toate indicațiile precum „față”, „spate”, „dreapta” și „stânga” se raportează la poziția de lucru a operatorului.

Figurile din aceste instrucțiuni de utilizare sunt numerotate cu 1, 2, 3 etc. Componentele indicate în guri sunt marcate cu literele A, B, C etc. O referință la componenta C din gura 2 este indicată prin cuvintele: „Vezi g. 2.C” sau, pur și simplu, „(Fig. 2.C)”. Figurile sunt orientative. Piesele efective pot diferite față de cele reprezentate.

Manual este împărțit în capitole și paragrafe. Titlul paragrafului „2.1 Formare” este un subtitlu al capitolului „2. Norme de siguranță”. Referințele la titluri sau paragrafe sunt indicate prin abrevierea cap. sau par. și numărul corespunzător. Exemplu: "cap. 2" sau "par. 2.1"

DE SIGURANŢĂ AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile și specicaţiile furnizate împreună cu mașina. Nerespectarea instrucțiunilor enumerate în continuare poate provoca electrocutare, incendii și/sau vătămări grave. Păstraţi toate avertismentele și instrucţiunile pentru consultarea ulterioară. Termenul „unealtă electrică” menționat în avertismente se referă la utilajul dvs. cu alimentare de la rețeaua electrică (prin cablu) au cu alimentare de la baterie (fără cablu).

1) Siguranţa în zona de lucru

a) Menţineţi zona de lucru curată și bine iluminată. Mediile dezordonate sau întunecate cresc riscul de accidente. b) Nu utilizaţi scula electrică în medii explozive, de exemplu cu lichide, gaze sau pulberi inamabile.RO - 3 Sculele electrice provoacă scântei care pot incendia praful sau vaporii. c) Ţineţi copiii și trecătorii la distanţă când utilizaţi o unealtă electrică. Distragerile pot cauza pierderea controlului.

2) Siguranţa electrică

a) Ștecherul cablului încărcătorului de baterii de trebuie să e compatibil cu priza de curent. Nu modicați niciodată ștecărul. Nu utilizați adaptoare cu cablul încărcătorului de baterii prevăzut cu împământare. Ștecărele nemodicate și adaptate la priză reduc riscul de electrocutare. b) Evitaţi contactul corpului cu suprafeţele legate la masă sau la pământ, de exemplu: țevi, calorifere, aragazuri, frigidere. Riscul de electrocutare crește în situația în care corpul este legat la masă sau la pământ. c) Nu expuneţi uneltele electrice la ploaie sau medii ude. Apa care pătrunde într-o unealtă electrică crește riscul de electrocutare. d) Nu trageţi niciodată de cablul încărcătorului pentru a scoate ștecherul. Ţineți cablul încărcătorului departe de sursele de căldură, de ulei, solvenți, lucruri tăioase, muchii ascuțite sau componente aate în mișcare. Un cablu deteriorat sau blocat crește riscul de electrocutare. e) Nu utilizaţi cablul în mod inadecvat. Nu folosiți cablul pentru a transporta scula, pentru a o trage sau scoate din priză. Ţineți cablul departe de sursele de căldură, de ulei, de muchii ascuțite sau de componente aate în mișcare. Un cablu deteriorat sau blocat crește riscul de electrocutare. f) Atunci când utilizaţi scula electrică în aer liber, folosiţi un cablu prelungitor adecvat pentru utilizare în exterior. Utilizarea unui cablu prelungitor adecvat pentru utilizare în exterior reduce riscul de electrocutare. g) În cazul în care nu se poate evita utilizarea unei scule electrice într-un mediu umed, utilizați o priză protejată de un întrerupător diferențial (RCD- Residual Current Device). Utilizarea unui RCD reduce riscul de electrocutare. h) Conectaţi încărcătorul numai la prizele cu tensiunea și frecvenţa de reţea indicate pe plăcuţa de identicare. PERICOL Umiditatea și electricitatea nu sunt compatibile:

• Manipularea și conectarea cablurilor electrice trebuie să e efectuate într-un mediu uscat.

• Evitați întotdeauna contactul dintre o priză electrică sau un cablu și zonele umede (bălți sau teren umed).

• Dacă este necesar, utilizați cabluri de prelungire disponibile în comerț cu prize integrate etanșe și aprobate.

• Instalarea unei prize de curent pentru încărcare, conectată la rețeaua electrică a clădirii, trebuie să e realizată de un electrician calicat și protejată în mod corespunzător cu un întrerupător diferențial (RCD-Residual Current Device), cu un curent de declanșare în conformitate cu reglementările în vigoare.

• Conectările incorecte pot provoca scurtcircuite, accidente grave sau mortale.

• Pentru a evita întreruperile în alimentarea cu energie electrică în timpul încărcării:

• asigurați-vă că instalația electrică are o capacitate totală adecvată.

• conectați mașina la o priză de curent cu amperaj sucient.

• evitați utilizarea simultană a altor echipamente electrice cu consum mare de energie.

3) Siguranţa personală

a) Rămâneţi atenţi, ţineţi sub control activităţile și utilizaţi simţul practic atunci când utilizaţi o unealtă electrică. Nu utilizaţi unealta electrică dacă sunteţi obosit sau sub inuenţa drogurilor, alcoolului sau medicamentelor. O clipă de neatenție când utilizați o unealtă electrică poate provoca vătămări corporale grave. b) Utilizaţi echipamente individuale de protecţie. Purtaţi întotdeauna ochelari de protecţie. Utilizarea unor echipamente de protecție cum sunt măștile antipraf, încălțămintea antiaderentă, căștile de protecție sau protecțiile auditive reduce riscul de vătămări corporale. c) Evitaţi pornirile accidentale. Asigurați- vă că întrerupătorul se aă pe poziția „OFF” („OPRIT”) înainte de a conecta ștecherul, se a prinde de scula electrică sau de a o transporta. Transportarea unei scule electrice cu degetul pe întrerupător sau conectarea acesteia la priză cu întrerupătorul pe poziția „ON” („PORNIT”) facilitează producerea accidentelor.RO - 4 d) Îndepărtaţi toate cheile sau uneltele de reglare înainte de a porni unealta electrică. Cheile sau uneltele care rămân în contact cu o piesă rotativă a mașinii pot cauza vătămări corporale. e) Nu vă aplecaţi. Menţineţi-vă echilibrul și sprijiniţi-vă în mod adecvat. Astfel, veți controla mai bine unealta electrică în caz de situații neașteptate. f) Îmbrăcaţi-vă în mod adecvat. Nu purtaţi îmbrăcăminte largă sau bijuterii. Ţineţi- vă părul și îmbrăcămintea la distanţă de părţile în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung se pot prinde în componentele în mișcare. g) Dacă există dispozitive de conectat la instalaţii pentru extragerea și colectarea prafului, asiguraţi-vă că sunt conectate și utilizate în mod adecvat. Utilizarea acestor dispozitive poate reduce riscurile asociate prafului. h) Nu permiteţi ca obișnuinţa în utilizarea utilajului să vă afecteze vigilenţa astfel încât să ignoraţi principiile de siguranţă legate de utilizarea uneltei electrice. Operarea neglijentă poate cauza vătămări grave într-o fracțiune de secundă.

4) Utilizarea și îngrijirea uneltei electrice

a) Nu supraîncărcaţi unealta electrică. Utilizaţi scula electrică potrivită pentru activitatea de efectuat. Unealta electrică potrivită va efectua lucrarea mai bine și într-un mod mai sigur, la viteza pentru care a fost proiectată. b) Nu folosiţi unealta electrică dacă întrerupătorul nu poate porni sau opri unealta. Sculele electrice care nu pot acționate de la întrerupător sunt periculoase și trebuie să e reparate. c) Nu utilizaţi mașina dacă întrerupătorul cu cheie nu o poate porni sau opri în mod corespunzător. O mașină care nu poate acționată cu ajutorul comutatorului cu cheie este periculos și trebuie reparat la un centru de service. d) Scoateţi cheia de contact înainte de a face orice reglaje, de a schimba accesoriile sau înainte de a depozita scula electrică. Aceste măsuri de precauție pentru siguranță reduc riscul de pornire accidentală a uneltei electrice. e) Depozitaţi sculele electrice nefolosite în afara razei de acţiune a copiilor și nu permiteţi utilizarea utilajului de către persoane care nu sunt familiarizate cu scula și cu aceste instrucţiuni. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiți. f) Respectaţi cerinţele de întreţinere pentru uneltele electrice și accesorii. Vericaţi dacă piesele mobile sunt aliniate și au mișcare liberă, dacă nu există piese defecte, precum și orice alte condiţii care ar putea afecta funcţionarea sculei electrice. În caz de deteriorări, unealta electrică trebuie reparată înainte de a o utiliza. Multe incidente sunt cauzate de întreținerea insucientă. g) Menţineţi organele de tăiere ascuţite și curate. Întreținerea adecvată a organelor de tăiere, cu tăișurile bine ascuțite, va reduce riscul de blocare a acestora și le va mări manevrabilitatea. h) Utilizaţi unealta și accesoriile aferente conform instrucţiunilor furnizate, ţinând cont de condiţiile de lucru și de tipul de activitate de efectuat. Utilizarea unei unelte electrice pentru operațiuni diferite de cele prevăzute poate provoca situații periculoase.

i) Menţineţi mânerele și suprafeţele

de prindere uscate, curate și fără urme de ulei și grăsime. Mânerele și suprafețele de prindere alunecoase nu permit manevrarea și controlul în siguranță al uneltei în situații neprevăzute.

5) Utilizare și măsuri de precauţie la

utilizarea uneltelor cu baterie a) Utilizaţi numai încărcătoarele de baterii recomandate de producător pentru încărcarea bateriilor. Un încărcător potrivit pentru un tip de baterie poate crea un risc de incendiu, electrocutare, supraîncălzire sau scurgere de lichid coroziv din baterie dacă este utilizat cu un alt tip de baterie. b) Utilizaţi exclusiv bateriile specice recomandate pentru aparatul dumneavoastră. Utilizarea oricărui alt tip de baterii poate produce un risc de rănire sau de incendiu. c) Atunci când bateriile nu sunt utilizate, acestea trebuie ţinute departe de alte obiecte metalice, cum ar agrafe de hârtie, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea scurtcircuita contactele. Un scurtcircuit între contactele unei baterii poate duce la combustie sau la incendiu. d) Bateriile în stare necorespunzătoare pot prezenta scurgeri de lichid. Evitați contactul cu lichidul. În caz de contact accidental, clătiți cu apă. În caz de contact cu ochii, consultați și unRO - 5 medic. Lichidul scurs din baterie poate provoca iritații ale pielii sau arsuri. e) Nu utilizaţi baterii sau unelte deteriorate sau modicate. Bateriile deteriorate sau modicate pot avea un comportament imprevizibil, putând astfel provoca incendiu, explozie sau vătămări corporale. f) Nu expuneţi bateriile sau scula la foc sau la temperaturi excesive. Expunerea la foc sau temperatură de peste 130 °C poate cauza explozie. g) Respectaţi toate instrucţiunile de încărcare și încărcaţi bateriile doar în intervalul de temperatură menţionat în instrucţiuni. Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specicat poate deteriora bateriile și crește riscul de incendiu. h) Nu încărcaţi bateriile în locuri cu vapori, substanţe inamabile sau în spaţii excesiv de umede. În cazul în care nu se poate evita un mediu umed, utilizați o priză protejată de un întrerupător diferențial (RCD-Residual Current Device) pentru a reduce riscul de șoc electric.

i) Nu depozitaţi cablul încărcătorului

la îndemâna copiilor.

a) Unealta trebuie reparată de personal calicat, utilizând numai piese de schimb originale. Astfel se va garanta siguranța uneltei electrice. b) Nu efectuaţi lucrări de reparaţii la baterii. Lucrările de reparații trebuie efectuate de către producător sau de către un centru de service specializat.

• Familiarizați-vă cu comenzile și modul adecvat de folosire a mașinii. Deprindeți-vă să opriți rapid mașina.

• Nu lăsați niciodată copiii sau persoanele care nu și-au însușit instrucțiunile să folosească mașina. Legile locale pot stabili vârsta minimă la care utilizatorul poate folosi mașina.

• Nu transportați copii sau alți pasageri.

• Nu uitați că utilizatorul este responsabil pentru accidentele și incidentele care pot apărea în cazul altor persoane sau al bunurilor acestora. Utilizatorul are responsabilitatea de a evalua riscurile potențiale ale terenului pe care lucrează și de a lua toate măsurile de precauție necesare pentru a asigura siguranța sa și a celorlalți, în special pe pante, pe teren accidentat, alunecos sau instabil.

• Acest manual constituie parte integrantă a mașinii, deci trebuie să facă obligatoriu parte din dotarea acesteia în cazul unui transfer temporar sau permanent.

• Purtați îmbrăcăminte adecvată, încălțăminte de protecție rezistentă cu tălpi antialunecare și pantaloni lungi. Nu activați mașina cu picioarele goale sau cu sandale. Purtați căști de protecție pentru auz.

• Utilizarea protecțiilor auditive poate reduce capacitatea de a auzi anumite avertismente (strigăte sau alarme). Fiți deosebit de atenți la ceea ce se întâmplă în jurul zonei de lucru.

• Nu purtați eșarfe, halate, lanțuri, brățări, îmbrăcăminte cu părți uturânde, cu șiret ori cu cravată, sau orice alt accesoriu atârnat sau larg, care s-ar putea agăța de organele mașinii aate în mișcare sau de alte obiecte sau materiale de la locul de muncă.

• Părul lung trebuie purtat legat. Zona de lucru / Mașina Vericați minuțios zona de lucru și îndepărtați tot ce ar putea expulzat de mașină sau ce ar putea deteriora dispozitivul de tăiere/organele rotative (pietre, ramuri, sârmă, oase etc.).

• Nu utilizați mașina în zone cu risc de explozie, în apropierea lichidelor inamabile, a gazului și a prafului. Contactele electrice și frecările mecanice pot crea scântei care pot incendia praful și vaporii.

• Lucrați numai la lumina zilei sau cu un bun sistem de iluminare și în condiții de vizibilitate bună.

• Nu permiteți apropierea persoanelor, copiilor și animalelor de zona de lucru. Copiii trebuie să e supravegheați de un alt adult.

• Evitați să lucrați pe iarbă umedă, pe ploaie și în condiții de risc de furtună, în special în cazul în care există risc de fulgere.

• Acordați o atenție deosebită neregularităților terenului (movile, denivelări), la terenurile în pantă, la pericolele ascunse și eventualelor obstacole care ar putea limita vizibilitatea.RO - 6

• Fiți deosebit de atenți în apropierea râpelor, șanțurilor sau terasamentelor. Mașina se poate răsturna dacă o roată trece peste margine sau dacă aceasta cedează.

• Aveți grijă pe terenurile în pantă, unde este necesară o atenție sporită pentru a evita răsturnarea sau pierderea controlului asupra mașinii. Cauzele principale care pot duce la pierderea controlului mașinii sunt:

• Aderența redusă a roților.

• Schimbări bruște de direcție.

• Utilizarea necorespunzătoare scopului pentru care a fost construită.

• Lipsa de cunoștințe cu privire la efectele care pot rezulta din condițiile solului.

• Utilizarea mașinii ca vehicul de tractare.

• Atunci când utilizați mașina aproape de drum, ți atenți la trac. AVERTISMENT Mașinile care fac obiectul acestui manual nu sunt proiectate pentru a utilizate ca vehicule de tractare. Norme de comportament

• În timpul conducerii și a activității, nu vă distrageți atenția și ți în permanență concentrați.

• Fiți atenți la deplasarea înapoi sau în marșarier. Uitați-vă înapoi înainte și în timp ce folosiți marșarierul pentru a vă asigura că nu sunt obstacole.

• Aveți grijă atunci când utilizați accesorii care pot afecta stabilitatea mașinii, în special pe pante.

• Ţineți întotdeauna mâinile și picioarele la distanță de dispozitivul de tăiere, atât la punerea în funcțiune a mașinii, cât și în timpul utilizării acesteia.

• Ţineți mâinile și picioarele la distanță de suportul scaunului. Există un risc de rănire prin strivire. AVERTISMENT Elementul de tăiere continuă să se rotească timp de câteva secunde, chiar și după decuplare sau după oprirea motorului. AVERTISMENT Fiți atenți la ansamblul dispozitivelor de tăiere care nu conțin un singur dispozitiv de tăiere, deoarece rotirea unui astfel de dispozitiv poate determina rotația celorlalte.

INSTRUCŢIUNE DE SIGURANŢĂ

În cazul unor defectări sau accidente în timpul funcționării, opriți imediat motorul și țineți mașina la distanță pentru a nu cauza alte stricăciuni; în caz de accident în care este rănit operatorul sau alte persoane, demarați imediat procedura de prim ajutor cea mai potrivită situației respective și apelați la un centru de prim ajutor pentru acordarea îngrijirilor necesare. Scoateți cu grijă eventualele resturi care ar putea provoca daune sau leziuni persoanelor sau animalelor în cazul în care acestea vor rămâne nesupravegheate. Limitări de utilizare

• Nu folosiți niciodată utilajul dacă apărătorile sunt deteriorate, absente sau poziționate incorect (sac de colectare, protecție de evacuare spate)

• Nu utilizați mașina dacă accesoriile sau sculele nu sunt instalate în punctele prevăzute.

• Nu dezarmați, nu dezactivați, nu îndepărtați și nu umblați la sistemele de securitate/ microîntrerupătoarele de pe mașină.

• Nu supuneți mașina la eforturi excesive și nu utilizați o mașină nepotrivită pentru lucrări grele; utilizarea unei mașini cu putere adecvată reduce riscurile și ameliorează calitatea muncii prestate.

• Mașina nu este omologată pentru utilizare pe drumurile publice. Utilizarea sa (conform normelor de circulație rutieră) poate avea loc numai în zone limitate, pe care nu circulă mașini.

3.4 ÎNTREŢINEREA, DEPOZITAREA

Efectuarea unei întrețineri periodice și a unei depozitări corecte menține siguranța mașinii și a nivelului de performanță. Întreţinerea

• Nu folosiți mașina dacă are piese uzate sau deteriorate. Piesele deteriorate sau uzate trebuie să e înlocuite și nu reparate.

• În timpul operațiilor de reglare a mașinii, aveți grijă să nu vă prindeți degetele între dispozitivul de tăiere aat în mișcare și părțile xe ale mașinii.

• Mașina poate reparată doar de personal calicat, folosind numai pieseRO - 7 de schimb originale. Acest lucru permite menținerea siguranței mașinii.

• Nu efectuați lucrări de reparații la baterii. Lucrările de reparații trebuie efectuate de către producător sau de către un centru de service specializat.

INSTRUCŢIUNE DE SIGURANŢĂ

Nivelul de zgomot și de vibrații din instrucțiunile de față reprezintă valorile maxime de utilizare a mașinii. Utilizarea unui element de tăiere neechilibrat, viteza excesivă de mișcare sau neefectuarea întreținerii inuențează semnicativ producerea de emisii sonore și de vibrații. Prin urmare, trebuie să adoptați măsuri de prevenire pentru eliminarea posibilelor daune datorate unui zgomot ridicat și solicitărilor produse de vibrații; efectuați întreținerea mașinii, purtați căști de protecție și luați pauze în timpul sesiunii de lucru. Depozitarea Pentru a reduce riscul de incendiu, nu lăsați containerele cu deșeuri într-o încăpere.

3.5 OCROTIREA MEDIULUI

ÎNCONJURĂTOR Ocrotirea mediului înconjurător reprezintă un aspect important și prioritar atunci când utilizăm mașina, spre beneciul unei coabitări civilizate și a mediului în care trăim.

• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei, bateriilor, ltrelor, părților deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor aruncate în lada de gunoi, ci vor separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.

• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea deșeurilor rezultate.

• Când mașina nu mai este utilizabilă, nu o lăsați în mediul înconjurător ci contactați un centru de colectare, conform normelor în vigoare la nivel local. Nu aruncați aparaturile electrice împreună cu deșeurile menajere. Conform Directivei Europene 2012/19/ UE cu privire la eliminarea deșeurilor care provin de la aparaturile electrice și electronice și la implementarea acesteia în legislația națională, aparaturile electrice scoase din uz trebuie să e colectate separat, pentru a putea refolosite în mod eco-compatibil. În cazul în care echipamentele electrice sunt aruncate într-un depozit de deșeuri sau pe sol, substanțele nocive pot ajunge în apele subterane și pot intra în lanțul alimentar, dăunând sănătății și calității vieții dumneavoastră. Pentru informații mai detaliate cu privire la eliminarea acestui produs, contactați Instituția competentă în eliminarea deșeurilor menajere sau Vânzătorul de la care l-ați achiziționat. La sfârșitul duratei lor de viață utilă, eliminați bateriile cu atenția cuvenită și în conformitate cu reglementările locale. Bateria conține materiale periculoase pentru dumneavoastră și pentru mediu. Aceasta trebuie să e îndepărtată și eliminată separat, într-o structură care acceptă bateriile cu ioni de litiu. Colectarea separată a produselor și a ambalajelor utilizate permite reciclarea materialelor și reutilizarea acestora. Reutilizarea materialelor reciclate ajută la prevenirea poluării mediului și reduce cererea de materii prime.

Aceasta este o mașină de tuns iarba cu conducător pe scaun. Mașina este echipată cu motoare electrice care acționează dispozitivul de tăiere și cu un motor electric care acționează tracțiunea. Mașina este dotată cu tracțiune spate. Utilizatorul poate să conducă mașina și să acționeze comenzile principale aându-se în permanență la volan. Dispozitivele de siguranță montate pe mașină prevăd oprirea motorului și a dispozitivului de tăiere în câteva secunde. (par. 7.2.2).

4.1.1 Utilizarea prevăzută

Această mașină este proiectată și construită pentru tăierea ierbii, în special pentru:

1. să taie iarba și să o adune

în sacul de colectare;

2. să taie iarba și să o descarce la sol prin partea

din spate (dacă opțiunea există în dotare);

3. să taie iarba, să o mărunțească și să

o depoziteze pe teren (efect de „mulci” - dacă opțiunea există în dotare).RO - 8 Anumite accesorii speciale, prevăzute de Constructor ca echipament original sau care pot achiziționate separat, permit desfășurarea acestei operații în funcție de mai multe modalități de operare, descrise în acest manual sau în instrucțiunile care însoțesc accesoriile separate. Totodată, posibilitatea de aplicare a accesoriilor suplimentare (dacă sunt prevăzute de Constructor) poate extinde utilizarea prevăzută și altor funcții, conform limitelor și condițiilor indicate în instrucțiunile care însoțesc aceste echipamente.

4.1.2 Utilizarea necorespunzătoare

Orice altă utilizare, alta decât cea prevăzută, poate periculoasă și poate provoca daune persoanelor și/sau bunurilor. Sunt considerate utilizări necorespunzătoare (fără a se limita însă la următoarele exemple):

• transportarea pe mașină a unor persoane, copii sau animale deoarece ar putea cădea și s-ar putea răni grav sau ar putea împiedica o conducere sigură a mașinii;

• împingerea sarcinilor;

• utilizarea mașinii pe terenuri instabile, alunecoase, acoperite cu gheață, pietriș sau accidentate, prin noroi și băltoace care împiedică evaluarea suprafeței terenului;

• acționarea dispozitivului de tăiere pe suprafețe fără iarbă;

• utilizarea mașinii pentru colectarea frunzelor sau deșeurilor;

• utilizarea unei baterii cu congurație diferită de cea specicată (a se vedea secțiunea cu date tehnice). AVERTISMENT Utilizarea necorespunzătoare a mașinii atrage după sine anularea garanției și declinarea oricărei responsabilități din partea Fabricantului, utilizatorul trebuind să suporte consecințele pentru daunele sau vătămarea personală ori a terților.

4.1.3 Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofesioniști. Acesta este destinat "utilizării ca hobby" și trebuie să e utilizat de un singur operator.

4.2 SEMNALIZAREA DE SIGURANŢĂ

Pe mașină apar diverse simboluri (g. 2 ). Acestea au rolul de a-i aminti operatorului ce comportament trebuie să adopte pentru a o utiliza cu atenția și grija necesare. Semnicația simbolurilor: ATENŢIE Citiți instrucțiunile înainte de a utiliza mașina. ATENŢIE Scoateți cheia din contact și citiți instrucțiunile înainte de a efectua orice operațiune de întreținere sau reparație.

PERICOL DE EJECTARE A

OBIECTELOR Nu lucrați fără a montat pro- tecția de evacuare posterioară sau sacul de colectare.

PERICOL DE EJECTARE A

OBIECTELOR Asigurați-vă că orice persoane se aă la distanță de zona de lucru pe parcursul utilizării.

Nu utilizați mașina în pante mai mari de 10°.

Asigurați-vă că, atunci când motorul este pornit, copiii nu se apropie de mașină.

Dispozitive de tăiere în miș- care. Nu vă puneți mâinile sau picioarele în interiorul carcasei dispozitivului de tăiere.

INSTRUCŢIUNE DE SIGURANŢĂ

Etichetele adezive deteriorate sau care nu mai pot citite trebuie înlocuite. Solicitați alte etichete la centrul de asistență autorizat din zona dvs.

4.3 ETICHETA DE IDENTIFICARE

Eticheta de identicare conține următoarele date (Fig. 1):

1. Nivelul puterii acustice.

2. Marcă de conformitate.

3. Anul de fabricație.

5. Numărul de serie.

6. Numele și adresa fabricantului.

8. Viteza max. de funcționare a motorului.

10. Grad de protecție electrică.

11. Tensiune nominală.

12. Capacitatea bateriei.RO - 9

Transcrieți datele de identicare a mașinii în spațiile corespunzătoare ale etichetei de pe spatele capacului.

INSTRUCŢIUNE DE SIGURANŢĂ

Utilizați datele de identicare de pe eticheta de identicare a produsului ori de ecare dată când contactați centrul de service autorizat. NOTĂ Exemplul declarației de conformitate se aă în ultimele pagini ale manualului.

4.4 COMPONENTELE PRINCIPALE

Mașina este alcătuită din următoarele componente principale, care au funcțiile descrise în continuare (g.1 ): A. Ansamblul dispozitivelor de tăiere este: ansamblul format din carter, care încorporează dispozitivele de tăiere rotative, și din dispozitivele de tăiere. B. Dispozitive de tăiere: sunt elementele care realizează efectiv tăierea ierbii; aripile de la capete facilitează dirijarea ierbii tăiate spre canalul de evacuare. C. Canal de evacuare: este elementul de legătură dintre ansamblul dispozitivului de tăiere și sacul de colectare. D. Sac de colectare: pe lângă funcția de colectare a ierbii tăiate, este un element de siguranță, împiedicând ca orice obiect ridicat de dispozitivele de tăiere să e aruncat din mașină. E. Protecţia pentru evacuare posterioară (disponibilă la cerere): montat în locul sacului de colectare, previne ca orice obiect colectat de dispozitivele de tăiere să e proiectat în afară din mașină. F. Scaunul șoferului: este locul de unde utilizatorul comandă mașina; este dotat cu un senzor care sesizează prezența operatorului, acest lucru ind util pentru cuplarea dispozitivelor de siguranță.. G. Motoare cu lamă: asigură mișcarea dispozitivelor de tăiere. H. Motor de transmisie: asigură mișcarea roților.

I. Baterii: asigură alimentarea motoarelor și a

tuturor componentelor electrice ale mașinii. J. Volanul: efectuează virajul roților din față. K. Panou de comandă: interfață care grupează principalele comenzi de utilizare a mașinii.

AVERTISMENT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.. Nu folosiți mașina mai înainte de a efectuat toate indicațiile din secțiunea „MONTAJ”. Din motive de depozitare și transport, unele componente ale mașinii nu sunt asamblate direct în fabrică, ci trebuie montate după ce sunt scoase din ambalaj. Despachetarea și nalizarea operațiunilor de montare se va efectua pe o suprafață plată și solidă, având sucient spațiu pentru manipularea mașinii și a ambalajelor, și utilizând unelte adecvate.

5.1 COMPONENTE PENTRU MONTAJ

În ambalaj sunt incluse componentele pentru montaj enumerate în tabelul de mai jos: Descriere 1 Volan și componente de montare 2 Scaunul șoferului 3 Încărcătorul de baterii 4 Pungă cu accesorii de montare și instrucțiuni relevante 5 Plic cu: - manualele de instrucțiune și documen- tele aferente - șuruburile pentru montarea scaunului - 2 chei de pornire 6 Kit de suport pentru telefonul mobil (dacă este cazul).

1. Deschideți cutia cu grijă, ind atenți

să nu pierdeți componentele

2. Consultați documentele din cutie,

inclusiv aceste instrucțiuni.

3. Scoateți din cutie toate

elementele nemontate.

4. Scoateți mașina din ambalaj ținând cont

de măsurile de precauție de mai jos:

• aduceți ansamblul dispozitivelor de tăiere la înălțime maximă (par. 6.4)RO - 10 pentru a nu-l deteriora atunci când coborâți mașina de pe paletul de bază;

• aduceți maneta de blocare a transmisiei spate în poziția de deblocare (par. 6.3);

• coborâți mașina de pe paletul de bază.

5.2 MONTAREA VOLANULUI

În primul rând, așezați mașina în plan orizontal și aliniați roțile din față. Apoi: Numai pentru un volan de tip „I”

1. Introduceți suportul (g. 3.B) pe

arborele de direcție (g. 3.A).

2. Introduceți butucul (g. 3.C) pe suportul

de direcție (g. 3.B), având grijă ca știftul (g. 3.G) să e introdus corect în locașul butucului (g. 3.C).

3. Montați volanul (g. 3.D) pe butuc (g. 3.C)

astfel încât spițele să e orientate spre scaun.

4. Fixați volanul (g. 3.D+C) pe suport (g.

3.B) cu ajutorul șuruburilor furnizate (g. 3.E) în ordinea indicată.

5. Montați capacul volanului de direcție (g.

3.F), prin xarea acestuia în poziție. Numai pentru tipul de volan „II”

1. Introduceți butucul (g. 3.B) pe

arborele de direcție (g. 3.A), având grijă ca știftul (g. 3.C) să e introdus corect în locașul butucului.

2. Montați volanul (g. 3.D) pe butuc (g. 3.B)

astfel încât spițele să e orientate spre scaun.

3. Fixați volanul de direcție (g. 3D) pe

suport (g. 3A) cu ajutorul șuruburilor furnizate (g. 3.E) în ordinea indicată.

4. Montați suportul pentru telefonul

mobil (g. 3.F) asigurându-vă că acesta este corect introdus în locașul său de pe volan (g. 4.F, D).

5. Montați capacul (g. 3.G) suportului pentru

telefonul mobil, asigurându-vă că acesta este introdus corect în locașul de pe suportul pentru telefonul mobil (g. 4.G, F).

5.3 MONTAREA SCAUNULUI

Montați scaunul (g. 5.A) pe placă (g. 5.B) cu ajutorul șuruburilor (g. 5.C) și al feroneriei furni- zate (g. 5.E) în ordinea indicată.

1. Așezați pânza (Fig. 8.A) sacului

de colectare pe cadru (Fig. 8.B) și xați-o cu ajutorul dispozitivelor de xare perimetrală (Fig. 8.D).

2. Montați capacul (g. 8.C) pe cadru

(g. 8.B) folosind șuruburile din dotare în cantitatea și pozițiile indicate.

3. Fixați pânza (g. 8.A) pe capac (g.

8.C) cu ajutorul inelelor furnizate (g. 8.E), în cantitatea și pozițiile indicate.

Această comandă cu cheie acționează ca un întrerupător principal, activând sau dezactivând circuitul de pornire al mașinii. Comutatorul cu cheie (g. 6.A) are 2 poziții:

1. Cheie dezactivată. Circuitul de alimentare

este dezactivat și mașina se oprește. Nu poate activată nicio funcție

2. Cheia este introdusă complet.

Mașina este pregătită pentru pornire.

6.2 PEDALA DE TRACŢIUNE

Pedala de tracțiune (Fig. 6.F) activează tracțiunea roților și reglează viteza mașinii, atât la deplasarea înainte, cât și în marșarier.

1. Direcţia de mers în faţă:

la apăsarea pedalei înainte, mașina se deplasează în față. Mărind forța de apăsare pe pedală, se mărește progresiv și viteza mașinii.

2. Deplasare înapoi:

apăsarea pedalei în sens invers, mașina de deplasează înapoi. Prin reducerea presiunii asupra pedalei , mașina scade treptat viteza.RO - 11

3. Staţionarea: atunci când

pedala este eliberată, se aplică automat o frână de serviciu, care încetinește și oprește deplasarea mașinii până când pedala de tracțiune este apăsată din nou. NOTĂ Tracțiunea se dezactivează atunci când operatorul părăsește scaunul.

Maneta de cuplare/decuplare a transmisiei(Fig. 6.H) permite deplasarea manuală a mașinii, fără a o porni. Acest control are două poziții:

1. Transmisie cuplată: mutați maneta (Fig.

6.H) în poziție orizontală (A). Mașina poate deplasată în mod normal prinpornire.

2. Transmisie deconectată: deplasați

maneta (g. 6.H) în jos (B). Mașina poate operată manual fără a pornită. AVERTISMENT Deplasați mașina manual numai pe un teren plan.

INSTRUCŢIUNE DE SIGURANŢĂ

Maneta de cuplare/decuplare nu trebuie să se ae niciodată în poziție intermediară. Această stare supraîncălzește și deteriorează transmisia.

Această manetă (Fig. 6.G) este utilizată pentru a ridica și coborî ansamblul dispozitivului de tăiere, care poate poziționat la 6 înălțimi de tăiere diferite cuprinse între 3 și 8 cm. Pentru a trece de la o poziție la alta, deplasați pârghia în lateral și repoziționați-o într-una dintre gradațiile de oprire.

6.5 BUTON DE URGENŢĂ

Butonul de urgență (Fig. 6.B ) vă permite să opriți imediat mașina în caz de urgență. Butonul are două poziții:

1. Activat: apăsarea butonului

de urgență oprește motoarele dispozitivelor de tăiere și de control al tracțiunii.

2. Dezactivat: rotiți butonul de

urgență în sensul acelor de ceasornic pentru a-l dezactiva și pentru a restabili toate funcțiile. Pentru a porni mașina, repetați procedura de pornire (par. 7.4). NOTĂ Cu butonul de urgență activat, mașina nu poate pornită. AVERTISMENT Butonul de urgență nu trebuie utilizat niciodată ca metodă obișnuită de oprire a mașinii.

6.6 PRIZĂ AUXILIARĂ PENTRU

ACCESORII USB Această priză (g. 6.I) poate încărca dispozitive USB. Funcția sa este doar de a reîncărca. Priza nu are nicio funcție de comunicare cu dispozitivul USB conectat. Priza este alimentată numai atunci când cheia (6.A) este introdusă complet. Nu încărcați accesoriul conectat la priza USB în condiții de ploaie, umezeală sau temperaturi ridicate, cu expunere directă la lumina soarelui. Utilizarea în aceste condiții va invalida garanția și va exonera producătorul de orice răspundere în caz de probleme. Nu deschideți căpăcelul portului USB în zone umede sau prăfuite. Producătorul nu își asumă nicio răspundere în cazul deteriorării accesoriului conectat la portul USB sau al pierderii de date în timpul utilizării acestuia.RO - 12

• Emiterea unui semnal sonor dublu indică absența sacului de colectare. Vericați prezența sau instalarea corectă a sacului de colectare sau prezența kitului de protecție a evacuării din spate (a se vedea par. 16.3).

• Un semnal sonor continuu indică faptul că sacul de colectare este plin. Goliți-l (a se vedea secțiunea 7.5.4).

• Un singur semnal sonor indică faptul că nu este permisă tăierea în marșarier. A se vedea pictograma g. 7.

• Emiterea unui semnal intermitent și repetat indică faptul că operatorul nu este așezat cu cheia introdusă în contact.

• Un semnal acustic triplu indică faptul că dispozitivele de tăiere nu au fost activate. Asigurați-vă că cel puțin 3 baterii sunt introduse în aparat.

6.8 PANOU DE COMANDĂ

În funcție de model, mașina dumneavoastră poate echipată cu una dintre versiunile de comandă manuală (g .6.C, g. 6.D) descrise mai jos:

6.8.1 Comandă manuală (tipo “I”) g. 7

Butonul de pornire a mașinii Cu cheia introdusă complet (g. 6.A), acest buton (g. 7.A) pornește mașina și activează toate funcțiile. Activarea este semnalată printr-un semnal sonor. NOTĂ Dacă sunt îndeplinite toate condițiile de siguranță, pictograma „READY” („PREGĂTIT”) (g. 7.K) se aprinde și mașina este gata de utilizare (a se vedea par. 7.4). Butonul de cuplare/decuplare a dispozitivelor de tăiere Prin apăsarea butonului g. 7.B , dispozitivele de tăiere sunt cuplate/deconectate.

• Atunci când dispozitivele de tăiere sunt cuplate, acestea devin operaționale după câteva secunde.

• Atunci când dispozitivele de tăiere sunt dezactivate, se aplică în același timp o frână pentru a opri rotația după câteva secunde. NOTĂ În cazul în care dispozitivele de tăiere sunt cuplate fără a se respecta condițiile de siguranță, mașina se oprește sau nu poate pornită (a se vedea par. 7.2.2). Buton de consimţământ pentru tăiere la deplasarea înapoi Apăsați și mențineți apăsat butonul g .7.C pentru a activa tăierea la deplasarea înapoi. Pentru a efectua tăierea la deplasarea înapoi, cuplați dispozitivele de tăiere și țineți apăsat simultan butonul. NOTĂ Imposibilitatea de a permite tăierea inversă este indicată printr-un singur semnal sonor. Butonul pentru aprinderea farului Prin apăsarea butonului g .7.D, se aprinde/se stinge lumina LED. Atunci când farul este pornit, simbolul g. 7.L se aprinde. Pictograma Atenţie Pictograma g .7.E, dacă este aprinsă, indică nerespectarea condițiilor de siguranță sau o posibilă defecțiune a mașinii (a se vedea capitolul 15). LED-ul bateriei LED-urile din g .7.F indică în mod normal nivelul de încărcare a bateriilor mașinii, dar anumite combinații ale stării de iluminare a acestora oferă informații despre defecțiunile mașinii (a se vedea capitolul 15).RO - 13 Pictograma „Ready” Pictograma Fig. 7.K se aprinde atunci când aparatul este pornit și gata de utilizare. Pictograma „Bluetooth” Pictograma g. 7.M se aprinde atunci când mașina și dispozitivul de schimb de date sunt conectate. Pictograma de supratemperatură a controlerelor și/sau a motorului Pictograma g. 7.N indică supraîncălzirea componentelor electrice. A se vedea cap. 15. Pictograma manetei de cuplare/ decuplare a transmisiei Pictograma g. 7.O se aprinde atunci când transmisia nu este cuplată (a se vedea par. 6.3 și cap. 15). Pictograma de prezenţă a operatorului la bord Pictograma g. 7.P se aprinde dacă operatorul nu se aă pe scaun (a se vedea punctul 7.2.2). Pictograma butonului de urgenţă Pictograma g. 7.Q se aprinde dacă este activat butonul de urgență (a se vedea par. 6.5).

6.8.2 Panoul de comandă (tip „II”) g. 7

Butonul de pornire a mașinii Cu cheia introdusă complet (g. 6.A), acest buton (g. 7.A) pornește mașina și activează toate funcțiile. Activarea este semnalată printr-un semnal sonor. NOTĂ Dacă sunt îndeplinite toate condițiile de siguranță, pictograma „READY” („PREGĂTIT”) (g. 7.K) se aprinde și mașina este gata de funcționare (a se vedea capitolul 7.4). Butonul de cuplare/decuplare a dispozitivelor de tăiere Prin apăsarea butonului g. 7.B , dispozitivele de tăiere sunt cuplate/deconectate.

• Atunci când dispozitivele de tăiere sunt cuplate, acestea devin operaționale după câteva secunde.

• Atunci când dispozitivele de tăiere sunt dezactivate, se aplică în același timp o frână pentru a opri rotația după câteva secunde. NOTĂ În cazul în care dispozitivele de tăiere sunt cuplate fără a se respecta condițiile de siguranță, mașina se oprește sau nu poate pornită (a se vedea par. 7.2.2). Buton de consimţământ pentru tăiere la deplasarea înapoi Apăsați și mențineți apăsat butonul g .7.C pentru a activa tăierea la deplasarea înapoi. Pentru a efectua tăierea la deplasarea înapoi, cuplați dispozitivele de tăiere și țineți apăsat simultan butonul. NOTĂ Imposibilitatea de a permite tăierea inversă este indicată printr-un singur semnal sonor. Butonul pentru aprinderea farului Prin apăsarea butonului g .7.D, se aprinde/se stinge lumina LED. Atunci când farul este pornit, simbolul g. 7.L se aprinde.RO - 14 Butonul „CRUISE CONTROL” Prin apăsarea butonului g. 7.G se activează/dezactivează funcția „CRUISE CONTROL”. „Cruise Control” este o comandă care vă permite să mențineți viteza dorită în marșarier, fără a nevoie să țineți apăsată pedala de tracțiune.

• Dacă apăsați butonul ”CRUISE CONTROL" (g. 7.G) în timpul mersului înainte, mașina va menține viteza atinsă în acel moment, fără a nevoie să acționați pedala de tracțiune (g. 6.F). Atunci când funcția este activă, pictograma g. 7.I se aprinde pe panoul de comandă. NOTĂ Funcția „CRUISE CONTROL” nu poate activată în marșarier. NOTĂ Pe porțiuni în urcare sau în coborâre, viteza poate diferită de cea stabilită pentru teren orizontal. Pentru a dezactiva dispozitivul și a restabili comanda vitezei de avans prin intermediul pedalei de tracțiune (g. 6.F) este sucient:

• să apăsați butonul g. 7. sau

• să apăsați pedala de tracțiune (Fig. 6.F). Butonul de selectare a regimului dispozitivului de tăiere Cu ajutorul acestui buton (Fig. 7.H), pot selectate 3 viteze diferite de rotație a dispozitivului de tăiere.

1. ECO: Viteza de rotație a

dispozitivului de tăiere este redusă pentru a prelungi durata de viață a bateriei. Atunci când funcția este activă, pictograma „frunză” se aprinde (g. 7.J). ATENŢIE Utilizarea în acest mod nu este recomandată în condiții de tăiere severe (tăiere de iarbă densă, înaltă, umedă).

2. NORMAL: viteza standard

de rotație a dispozitivului de tăiere pentru utilizare în condiții normale de tăiere a ierbii

3. TURBO: Viteza de rotație a

dispozitivului de tăiere este mărită pentru a tăia iarba în condiții grele (iarbă densă, înaltă, umedă). Atunci când funcția este activă, pictograma „lama rotativă” se aprinde (Fig. 7.R). Durata de viață a bateriei este redusă. Pictograma Atenţie Pictograma g .7.E, dacă este aprinsă, indică nerespectarea condițiilor de siguranță sau o posibilă defecțiune a mașinii (a se vedea capitolul 15). LED-ul bateriei LED-urile din g .7.F indică în mod normal nivelul de încărcare a bateriilor mașinii, dar anumite combinații ale stării de iluminare a acestora oferă informații despre defecțiunile mașinii (a se vedea capitolul 15). Pictograma „Ready” Pictograma Fig. 7.K se aprinde atunci când aparatul este pornit și gata de utilizare. Pictograma „Bluetooth” Pictograma g. 7.M se aprinde atunci când mașina și dispozitivul de schimb de date sunt conectate.RO - 15 Pictograma de supratemperatură a controlerelor și/sau a motorului Pictograma g. 7.N indică supraîncălzirea componentelor electrice. A se vedea cap. 15. Pictograma manetei de cuplare/ decuplare a transmisiei Pictograma g. 7.O se aprinde atunci când transmisia nu este cuplată (a se vedea par. 6.3 și cap. 15). Pictograma de prezenţă a operatorului la bord Pictograma g. 7.P se aprinde dacă operatorul nu se aă pe scaun (a se vedea punctul 7.2.2). Pictograma butonului de urgenţă Pictograma g. 7.Q se aprinde dacă este activat butonul de urgență (a se vedea par. 6.5). Pictograma ECO Pictograma Fig. 7.J se aprinde atunci când este selectat modul de tăiere ECO. Pictograma TURBO Pictograma Fig. 7.R se aprinde atunci când este selectat modul de tăiere TURBO.

6.9 FUNCŢIA BLUETOOTH

Funcția Bluetooth permite conectarea directă fără r între aparat și un dispozitiv aat la o distanță scurtă. Aplicația corespunzătoare pentru schimbul de date trebuie să e instalată pe dispozitiv:

1. descărcați aplicația cu ajutorul

codului QR prezentat în gura 37.

2. urmați instrucțiunile.

Conexiunea Bluetooth este activată automat la pornirea aparatului, iar conexiunea cu dispozitivul este conrmată prin iluminarea pictogramei din g. 7. Vericați dacă conexiunea cu dispozitivul/aplicația este activă.

7. UTILIZAREA MAȘINII

AVERTISMENT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole..

7.1 OPERAŢIUNI PREMERGĂTOARE

UTILIZĂRII Înainte de utilizarea mașinii, este necesar să efectuați o suită de controale și operații pregătitoare, pentru a vă asigura că munca se va desfășura în mod protabil și în deplină siguranță.

7.1.1 Vericarea bateriilor

Înainte de a utiliza mașina pentru prima dată după cumpărare, încărcați complet bateriile (par. 8.2.2). Înainte de ecare utilizare, vericați starea de încărcare a bateriilor (g. 7.F).

7.1.2 Reglarea scaunului

Pentru a schimba poziția scaunului, slăbiți cele patru șuruburi de xare (g. 10.A) și glisați scaunul de-a lungul fantelor din suport. După ce ați găsit poziția, strângeți cele patru șuruburi (g. 10.A).

7.1.3 Presiunea pneurilor

Una din condițiile esențiale pentru a asigura planaritatea perfectă a ansamblului dispozitivelor de tăiere este ca pneurile să e umate în mod corect; acest lucru va garanta tunderea uniformă a gazonului.

1. Deșurubați căpăcelele de protecție.

2. Introduceți pe ventile priza unui aparat de

aer comprimat dotat cu manometru (g.11).

3. Reglați presiunea la valorile indicate

în tabelul "Date tehnice".

7.1.4 Pregătirea mașinii pentru funcţionare

NOTĂ Această mașină permite tunderea gazonului în diferite moduri; înainte de a începe să o utilizați, reglați-o în funcție de modul în care doriți să tundeți iarba.RO - 16 a. Pregătirea pentru tăierea și colectarea ierbii în sacul de colectare a ierbii Atașați sacul de colectare a ierbii (g. 9.A) introducând cele două accesorii (g. 9.C) în fantele (g. 9.F) celor două suporturi (g. 9.B). Asigurați-vă că rama sacului de colectare (g. 9.D) se cuplează cu cârligul de xare (g. 9.E). b. Congurare pentru tăierea și evacuarea posterioară a ierbii pe sol Dacă doriți să lucrați fără sacul de colectare, este disponibil opțional un kit de protecție pentru descărcare prin spate (opțional, par. 16.3), care trebuie atașat la placa din spate, așa cum este indicat în instrucțiunile aferente. c. Congurarea pentru tăierea și mărunţirea ierbii Dacă doriți să tăiați iarba, să o mărunțiți și să o lăsați pe gazon, este disponibil un kit opțional pentru „mulcire” (par. 16.1), care trebuie atașat conform instrucțiunilor.

7.2 CONTROALE DE SIGURANŢĂ

Efectuați următoarele controale de siguranță și vericați dacă rezultatele corespund tabelului.

INSTRUCŢIUNE DE SIGURANŢĂ

Efectuați întotdeauna controalele de siguranță înainte de folosire.

7.2.1 Control de siguranţă generală

Subiect Rezultat Baterii. Nu prezintă deteriorări ale carcasei sau ale capacului. Comenzi de control de la panoul de comandă. Integre. Nicio daună. Protecție de evacuare în spate, sac de colectare. Integre. Nicio daună. Montate corect. Cabluri electrice. Întreaga izolație intactă. Nicio daună mecanică. Acționați mașina înainte și înapoi și eliberați pedala de tracțiune. Mașina decelerează și se oprește. Dispozitive de siguranță Acționează potrivit indicațiilor de la par. 7.2.2

7.2.2 Vericarea dispozitivelor

de siguranţă Dispozitivele de protecție acționează în două direcții: A. împiedică pornirea mașinii în cazul în care nu sunt îndeplinite toate condițiile de siguranță; B. opresc mașina dacă chiar și o singură condiție de siguranță nu este îndeplinită. Stare Acţiune Rezultat Operator așezat. Pedala de tracțiune în poziție neutră (pedala eliberată). Butonul de urgență este dezactivat. Introduceți cheia până la capăt. Mașina este pregătită pentru pornire. Mașină pornită sau în mișcare. Operatorul se ridică de pe scaun. Toate serviciile sunt dezactivate. Pictograma g. 7.E clipește, iar pictograma g. 7.P se aprinde. Operator așezat. Pedala de acționare în poziția înainte sau înapoi. Încercați să porniți mașina. Pictogramele din g. 7.E și g. 7.O rămân aprinse, iar LED-urile bateriei 1, 2, 4 și 5 clipesc.RO - 17 Stare Acţiune Rezultat Buton de urgență activat. Încercați să porniți mașina. Mașina se pornește. Pictograma g. 7.E clipește și pictograma g. 7.Q se aprinde. Tracțiunea și dispozitivele de tăiere nu funcționează. Dispozitive de tăiere cuplate Funcția de mers înapoi este activată fără a ține apăsat butonul pentru activarea tăierii în marșarier. Dispozitivele de tăiere se dezactivează. Dispozitive de tăiere cuplate. Ridicați sacul de colectare sau îndepărtați protecția de descărcare din spate (numai pentru modelele cu colectare din spate). Dispozitivele de tăiere se dezactivează. Mașină pornită și în mișcare. Pedala de tracțiune este eliberată. Mașina decelerează și se oprește. Mașină pornită și în mișcare. Ghid de probă. Nici o vibrație anormală, nici un sunet anormal, funcționarea corectă a direcției, a comenzilor și a pedalelor. PERICOL Dacă un singur rezultat nu este corespunzător cu rezultatele din tabele, se interzice folosirea mașinii. Contactați un centru de asistență pentru controalele aferente și pentru reparație. NOTĂ Rețineți întotdeauna că dispozitivele de siguranță împiedică pornirea mașinii atunci când nu sunt îndeplinite condițiile de siguranță. În astfel de cazuri, după ce a fost restabilit consimțământul de pornire, deconectați cheia înainte de a porni din nou mașina.

Respectați limitele indicate în tabelul "Date tehnice" și în "g. 12", indiferent de sensul de mers. Amintiți-vă că nicio pantă nu este lipsită de pericole. Întreținerea terenurilor în pantă necesită o deosebită atenție. Pentru a evita răsturnarea sau pierderea controlului mașinii:

• Nu tundeți iarba în sens transversal pe pantă. Gazonul aat pe un teren în pantă trebuie să e parcurs în sens perpendicular (urcare sau coborâre) și niciodată transversal, în sens de deplasare înainte, acordând o deosebită atenție la schimbarea direcției și la roți, care nu trebuie să se lovească de obstacole în amonte (ramuri, pietre etc.) pentru că acestea pot cauza alunecarea laterală, răsturnarea mașinii sau pierderea controlului asupra acesteia.

• Nu opriți și nu porniți mașina brusc nici la coborârea pantei cât nici la urcare.

• Cuplați tracțiunea ușor și cu o grijă deosebită pentru a evita cabrarea mașinii.

• înainte de orice schimbare de direcție, precum și în curbele înguste;

• înainte de o pantă, în special pe o pantă descendentă, pentru a asigura o distanță de frânare sigură.

• Nu introduceți niciodată schimbătorul în marșarier pentru a reduce viteza la coborâre: acest lucru ar putea determina pierderea controlului asupra vehiculului, mai ales pe terenuri alunecoase. AVERTISMENT Viteza de înaintare este limitată în cazul în care mașina se deplasează în pantă.

Pentru a porni mașina:

1. Vericați dacă transmisia este cuplată (par. 6.3).

2. Așezați-vă la locul de condus.

3. Introduceți cheia până la capăt (g. 6.A).

4. Așteptați să se efectueze vericarea

electrică a mașinii, în timpul căreia se aprind pictogramele de pe panoul de comandă.

5. Apăsați butonul de pornire (g. 7.A).

6. Așteptați până când pictograma „Ready”

(g. 7.K) se aprinde cu lumină xă.RO - 18 NOTĂ La nalul vericării electrice, farul cu LED se aprinde timp de o clipă.

7.5.1 Deplasarea și transferurile

În timpul deplasării:

1. decuplați dispozitivele de

tăiere (par. 6.8, g. 7.B);

2. ridicați ansamblul dispozitivelor de

tăiere până în punctul maxim;

3. apăsați pedala de tracțiune pentru

a face ca mașina să se deplaseze în direcția dorită și să atingă viteza dorită apăsând gradual pedala.

4. deplasați-vă în zona de lucru.

PERICOL Tracțiunea trebuie să e activată așa cum este descris (par. 6.2) pentru a evita ca o cuplare prea bruscă să provoace un derapaj și pierderea controlului vehiculului, în special pe pante. NOTĂ Cuplarea marșarierului se face numai de pe loc.

7.5.2 Tunderea ierbii

1. Aduceți ansamblul echipamentului de

tăiere în poziția de lucru (par. 6.4).

2. Cuplați cuțitele de tăiere (par. 6.8, g. 7.B)

numai pe gazon, evitând să le cuplați pe teren cu pietriș sau în iarbă prea înaltă.

3. Începeți să avansați și să tăiați în zona cu

iarbă obligatoriu în mod treptat și cu o atenție deosebită.

4. Adaptați viteza de înaintare (par. 6.2) și

înălțimea de tăiere (par. 6.4) la condițiile gazonului (înălțimea, densitatea și umiditatea ierbii) și la cantitatea de iarbă îndepărtată. AVERTISMENT Viteza de înaintare scade dacă pragul de încărcare a bateriei este sub 40% (par. 8.2.2). NOTĂ Aspectul gazonului va mai bun dacă tăierile se fac întotdeauna la aceeași înălțime și alternativ în ambele direcții (Fig. 14.A.B). NOTĂ Pentru a putea merge înapoi cu dispozitivele de tăiere cuplate, trebuie să apăsați și să țineți apăsat butonul de pornire pentru tuns în marșarier (g. 7.C) pentru a nu cauza oprirea motorului. Decuplați dispozitivele de tăiere și deplasați ansamblul dispozitivelor de tăiere în poziția de înălțime maximă (par. 6.4):

• La ecare schimbare a locației de muncă

• La traversarea unor zone neierboase

• De ecare dată când este nevoie să depășiți un obstacol.

7.5.3 Sfaturi utile pentru menţinerea

unui gazon aspectuos

• Pentru a avea un gazon aspectuos, verde și moale, este necesar să tundeți iarba la intervale regulate. Gazonul poate alcătuit din mai multe tipuri de iarbă. Tăind iarba des, ierburile care au multe rădăcini și care formează deci o manta ierboasă solidă cresc; altminteri, dacă tundeți iarba rar, se dezvoltă mai mult buruienile sau alte plante (trifoiul, margaretele, etc).

• De preferat este să se tundă iarba dacă gazonul este uscat.

• Dispozitivele de tăiere trebuie să e în stare bună și bine ascuțite pentru ca tunsul să e neted și drept (altminteri, vârful se poate îngălbeni).

• Frecvența cu care tăiați iarba trebuie să e raportată la creșterea ierbii; evitați intervalele prea lungi.

• Vara este oportun să țineți iarba mai înaltă, pentru ca terenul să nu e usuce excesiv.

• Înălțimea ideală a unui gazon bine îngrijit este de 4-5 cm; la o trecere a mașinii nu ar trebui să tundeți mai mult de o treime din înălțimea totală. Dacă iarba este prea înaltă, se recomandă să se taie în două etape, la distanță de o zi; prima cu dispozitivele de tăiere la înălțimea maximă și, eventual, cu siaj redus, iar a doua la înălțimea dorită (gura 13).

• Aspectul gazonului va mai bun dacă tăierile se fac alternativ în ambele direcții (Fig. 14).

• În cazul în care canalul de evacuare se înfundă cu iarbă, reduceți viteza de avansare, deoarece probabil aceasta este prea mare față de condițiile de lucru; dacă problema persistă, o altă cauză poate ascuțirea proastă a dispozitivelor de tăiere sau deformarea marginii aripioarelor.

• Fiți foarte atenți când tundeți iarba din jurul tușurilor sau marginilor trotuarelor joase care pot modica paralelismul și deterioraRO - 19 marginea ansamblului dispozitivelor de tăiere, precum și dispozitivele de tăiere.

7.5.4 Golirea sacului de colectare

NOTĂ Sacul de colectare a ierbii poate golit numai atunci când dispozitivele de tăiere sunt dezactivate; în caz contrar, motorul se oprește. NOTĂ Nu așteptați ca sacul de colectare să se umple prea mult pentru a evita înfundarea canalului de evacuare. Un semnal acustic continuu indică umplerea sacului de colectare. Procedați după cum urmează:

1. decuplați dispozitivele de tăiere (par.

6.8, g. 7.B) și semnalul se întrerupe;

3. prindeți de mânerul din spate (g. 15.A) și

înclinați sacul de colectare pentru a-l goli;

4. închideți sacul de colectare astfel încât să

rămână agățat de cârligul de xare (Fig. 9.E).

7.5.5 Curăţarea canalului de ejectare

Iarba foarte mare sau umedă ca și viteza de avansare excesivă pot cauza înfundarea canalului de evacuare. În caz de colmatare, este necesar să urmați instrucțiunile descrise în cap. 8.3.2.

7.5.6 Terminarea tăierii

După terminarea tunderii:

1. decuplați dispozitivele de tăiere;

2. efectuați traseul de întoarcere cu

ansamblul dispozitivului de tăiere în poziția de înălțime maximă (punctul 6.4).

Pentru a opri mașina:

1. Eliberați pedala de tracțiune

pentru a opri deplasarea.

2. Opriți mașina scoțând cheia

din contact (Fig. 6.A). NOTĂ Pentru a păstra bateriile încărcate, nu lăsați cheia în contact atunci când mașina nu este utilizată.

1. Lăsați mașina să se răcească înainte de

a o poziționa într-un spațiu anume.

2. Efectuați curățarea (par. 8.3).

3. Asigurați-vă că nu există elemente slăbite

sau deteriorate. Dacă este nevoie, înlocuiți componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

4. Așezați mașina lângă o priză de curent

și reîncărcați bateriile (par. 8.2.2), astfel încât aceasta să e în stare de funcționare deplină la următoarea utilizare. Alternativ, scoateți bateriile din carcasa lor și încărcați- le cu încărcătorul extern (opțional). De ecare dată când lăsați mașina nesupravegheată, când părăsiți volanul sau când parcați:

2. Așezați ansamblul dispozitivelor de

tăiere în poziția cea mai joasă;

3. Asigurați-vă că toate părțile în

mișcare s-au oprit complet;

4. Scoateți cheia de contact (g. 6.A);

ATENŢIE Lăsați întotdeauna mașina într-o zonă umbrită sau într-un loc adăpostit, la o temperatură mai mică de +35°C

PERICOL Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.. Înainte de a efectua orice vericare, curățare sau intervenție de întreținere/reglare pe mașină:RO - 20

1. decuplați dispozitivul de tăiere;

3. asigurați-vă că toate părțile în

mișcare s-au oprit complet;

4. scoateți cheia (g. 6.A);

PERICOL Nu lăsați niciodată cheia în contact sau la îndemâna copiilor sau a persoanelor necorespunzătoare.

5. citiți instrucțiunile corespunzătoare;

6. Purtați îmbrăcăminte potrivită, mănuși

de lucru și ochelari de protecție Intervalele de timp la care trebuie efectuate aceste intervenții sunt prezentate în „Tabelul cu operațiuni de întreținere”. Tabelul de mai jos are scopul de a vă ajuta să păstrați eciența și siguranța mașinii dvs. Aici sunt indicate principalele intervenții de întreținere și intervalele de execuție pentru ecare din ele. Efectuați acțiunea aferentă în funcție de prima scadență care are loc. Utilizarea pieselor de schimb și a accesoriilor neoriginale și/sau montate incorect poate avea efecte negative asupra funcționării și siguranței mașinii. Constructorul nu își asumă nicio răspundere în caz de daune, accidente sau vătămări cauzate de aceste produse. Piesele de schimb originale sunt furnizate la atelierele de asistență și la revânzătorii autorizați.

Autonomia bateriilor (și, astfel, suprafața de pajiște care poate tunsă înainte de încărcare) este condiționată în principal de: A. Factori de lucru care produc un necesar mai mare de energie (de ex.,tăierea ierbii dense, înalte și umede). B. Modul de utilizare al operatorului, care ar trebui să evite:

• pornirile și opririle frecvente din timpul sesiunii de lucru;

• o înălțime de tăiere prea joasă în raport cu înălțimea ierbii;

• o viteză de avans prea ridicată pentru cantitatea de iarbă de îndepărtat. C. Factori de mediu, cum ar o temperatură ambiantă ridicată, mai mare de +35°C. Pentru a optimiza autonomia bateriilor, este întotdeauna bine să procedați astfel:

• tăierea ierbii când gazonul este uscat;

• tăierea ierbii în mod frecvent astfel încât aceasta să nu atingă o înălțime prea mare;

• reglarea unei înălțimi de tăiere mai mare când iarba este prea înaltă și efectuarea unei a doua treceri la o înălțime mai joasă;

• nu utilizați mașina în modul „mulching” (dacă este prevăzut) cu iarbă foarte înaltă;

• tăiați iarba la o temperatură cuprinsă între +5 și +35 °C;

• utilizați funcția „Eco” (Fig. 7II- H, secțiunea 6.8.2).

8.2.2 Încărcarea bateriilor

Bateria mașinii dvs trebuie să e încărcată în mod obligatoriu:

• Înainte de a utiliza mașina prima dată după cumpărare.

• La atingerea pragului minim de încărcare (g. 7.F).

• Înainte de orice perioadă prelungită de inactivitate a mașinii

• La ecare două luni în timpul depozitării.

• Înainte de a utiliza mașina, după o perioadă lungă de nefolosire. ATENŢIE Atunci când bateria nu este conectată la rețeaua electrică prin intermediul încărcătorului de baterie, încărcătura bateriei scade chiar dacă aparatul nu este utilizat. Dacă bateriile sunt foarte descărcate, acestea pot grav deteriorate până la punctul de a inutilizabile. Garanția nu acoperă daunele cauzate de bateriile care nu sunt încărcate în mod regulat. ATENŢIE Încărcarea trebuie să se facă numai cu încărcătorul (g. 17.A) sau, alternativ, cu încărcătorului extern (g. 36.B). Alte sisteme de încărcare pot provoca deteriorarea iremediabilă a bateriilor. ATENŢIE Încărcarea bateriilor trebuie efectuată într-un mediu protejat de intemperii, la umbră, la o temperatură cuprinsă între 0 și + 35 °C. Bateriile sunt echipate cu o protecție care împiedică încărcarea în cazul în care temperatura ambiantă nu este cuprinsă între 0 și +45 °C NOTĂ Bateria poate reîncărcată oricând, chiar și parțial, fără riscul de a se deteriora.

INSTRUCŢIUNE DE SIGURANŢĂ

Nu efectuați operațiuni de întreținere sau de curățare în timpul încărcării bateriilor.RO - 21 a. Încărcarea bateriei la bord Pentru a reîncărca bateria:

1. Apropiați aparatul de o priză de

curent și scoateți cheia (Fig. 6.A);

2. Ridicați scaunul;

3. Ridicați capacul prizei de

încărcare (g. 16.A);

4. Conectați încărcătorul furnizat la priza de

încărcare (g. 17.A) cu ajutorul baionetei de xare a conectorului respectiv (g. 17.B);

5. Conectați încărcătorul la priza de

rețea prin introducerea ștecherului corespunzător (Fig. 18). Pentru reîncărcarea bateriei, se furnizează o priză cu întrerupător diferențial (g. 19.A), dacă este prevăzută, la care trebuie conectat cablul de încărcare (g. 19.E). Priza cu întrerupător diferențial de siguranță trebuie conectată la priza de rețea și trebuie efectuat un test de funcționare:

1. Apăsați butonul „RESET” („RESETARE”)

(g. 19.B) pentru a activa modul de funcționare. Indicatorul luminos trebuie să e pe „ON” („PORNIT”) (g. 19.C).

2. Apăsați butonul „TEST” (Fig. 19.D)

pentru a efectua testul de funcționare. Indicatorul luminos trebuie să e pe „OFF” („OPRIT”) (g. 19.C). PERICOL În cazul în care testul de funcționare se încheie cu un rezultat negativ, priza cu întrerupător de circuit de dispersie la pământ nu trebuie utilizată. Dacă testul de funcționare este nalizat cu succes, acesta poate utilizat și se poate trece la faza de încărcare. În timpul reîncărcării, LED-urile indicatoare ale bateriei (g. 7.F) clipesc progresiv. Când se atinge ecare prag de încărcare individual, LED-ul respectiv rămâne aprins permanent, în timp ce celelalte continuă să clipească. ATENŢIE După 24 de ore de funcționare, încărcătorul de pe mașină este dezactivat, iar bateriile nu vor sunt menținute încărcate la nesfârșit. AVERTISMENT Bateriile instalate sunt încărcate în ordine succesivă. Prin urmare, se recomandă să efectuați întotdeauna un ciclu complet de încărcare.

b. Încărcarea bateriei scoasă de pe mașină Pentru a reîncărca bateria:

1. Deschideți ușa (g. 20.A)

compartimentului pentru baterii;

2. Apăsați butonul de deblocare de pe baterie

(Fig. 32.A) și scoateți bateria (Fig. 32.B);

3. Introduceți bateria (Fig. 33.A) în locașul

specic de pe încărcătorul (Fig. 33.B);

4. Conectați încărcătorul (Fig. 33.B) la o priză

electrică cu o tensiune corespunzătoare celei indicate pe plăcuța de identicare;

5. Reîncărcați complet, urmând instrucțiunile

din broșura încărcătorului.

6. După efectuarea încărcării, scoateți

bateria (g. 34.A) din compartimentul său din încărcător (g. 34.B).

7. Deconectați încărcătorul de baterii

(g. 34.B) de la rețeaua electrică.

8. Reintroduceți bateria (Fig. 35.A) în

compartimentul său de pe aparat și închideți ușa compartimentului pentru baterii. Bateriile pot menținute la încărcat pe termen nelimitat. Starea de încărcare (SOC) Iluminarea cu LED SOC > 80%

60% ≤ SOC < 80%RO - 22

40% ≤ SOC < 60% 20% ≤ SOC < 40% 10% ≤ SOC < 20% AVERTISMENT Timpii de încărcare a bateriei pot crește dacă mașina a fost utilizată în condiții de lucru dicile, cu un avertisment de supratemperatură a bateriilor (cap. 15). AVERTISMENT În cazul unei baterii complet descărcate, LED-urile indicatoare rămân stinse până când se atinge pragul minim de încărcare. NOTĂ Atunci când nivelul de încărcare scade sub 10%, primul led al bateriei începe să clipească. Sub pragul de 4%, primul LED al bateriei începe să clipească rapid, iar dispozitivele de tăiere se dezactivează. Bateriile trebuie să e reintroduse și reîncărcate. După efectuarea încărcării, sistemul de încărcare se oprește după 24 de ore și nu este disponibilă nicio funcție de întreținere sau de reîncărcare automată a sarcinii bateriilor. AVERTISMENT Dacă, în timp ce încărcătorul de baterii este conectat la mașină și cele 5 LED-uri din gura 7.F clipesc în același timp, înseamnă că încărcarea nu este în curs. Vericați conexiunea încărcător/rețea electrică. NOTĂ În timpul încărcării, toate funcțiile mașinii sunt dezactivate, chiar dacă cheia este introdusă complet. ATENŢIE Bateriile montate pe aparat au fost proiectate și fabricate pentru acest tip de utilizare și, prin urmare: - nu înlocuiți bateriile cu altele care nu sunt originale; - nu efectuați lucrări care nu sunt descrise în acest manual. În cazul în care aveți probleme cu bateriile, trebuie să vă adresați vânzătorului de la care ați cumpărat mașina.

După ecare utilizare, efectuați curățarea respectând instrucțiunile următoare.

8.3.1 Curăţarea mașinii

• Curățați exteriorul mașinii, ștergând părțile din plastic ale caroseriei cu un burete îmbibat în apă și detergent, având grijă să nu ajungă apă la motoarele electrice, baterii și componentele sistemului electric.

• Pentru a reduce riscul de incendiu, păstrați motoarele și carcasele bateriilor libere de re de iarbă, frunze sau unsoare excesivă.

• Păstrați panoul de comandă fără murdărie sau reziduuri. ATENŢIE Nu utilizați niciodată apă la înaltă presiune și nici lichide agresive pentru a spăla caroseria și motoarele electrice.

8.3.2 Curăţarea canalului de ejectare

În caz de înfundare a canalului de evacuare, procedați astfel:

1. îndepărtați sacul de colectare

sau protecția de evacuare posterioară;

2. eliminați iarba acumulată, începând

dinspre gura de evacuare a canalului.

8.3.3 Curăţarea sacului de colectare

1. Goliți sacul de colectare.

2. Scuturați-l pentru a-l curăța de

resturile de iarbă și pământ.

3. Montați sacul la loc și spălați interiorul

dispozitivului de tăiere (par. 8.3.4- a), după care sacul va trebui să e îndepărtat, golit, clătit și depozitat astfel încât să se usuce rapid.

8.3.4 Curăţarea ansamblului

dispozitivelor de tăiere Curățați temeinic ansamblul dispozitivelor de tăiere pentru a îndepărta orice resturi de iarbă tăiată sau reziduuri.RO - 23 AVERTISMENT În timpul curățării ansamblului dispozitivelor de tăiere, îndepărtați persoanele sau animalele din zona înconjurătoare

a. Curăţarea părţii interioare ATENŢIE Spălarea interiorului ansamblului dispozitivului de tăiere și a canalului de ejecție trebuie efectuată cu sacul de colectare montat și cu capacul de mulcire introdus (dacă este cazul) sau cu protecția de evacuare din spate montată.

1. Așezați mașina pe o suprafață

plană cu un planșeu solid.

2. Conectați un furtun de apă (g. 23.A)

la unul dintre cele două racorduri de apă (g. 23.B) și porniți apa.

3. Așezați-vă pe scaunul șoferului

4. Coborâți complet dispozitivul de tăiere

și cuplați dispozitivele de tăiere.

5. Lăsați apa să curgă timp de câteva

minute și opriți mașina.

6. Opriți apa și deconectați furtunul de la racord.

7. Repetați procedura și la celălalt racord.

b. Curăţarea părţii exterioare

INSTRUCŢIUNE DE SIGURANŢĂ

Este necesar ca pe partea superioară a ansamblului dispozitivelor de tăiere să nu se acumuleze resturi și reziduuri de iarbă uscată, pentru a menține un nivel optim de eficiență și siguranță a mașinii. Pentru curățarea părții superioare a ansamblului dispozitivelor de tăiere procedați astfel:

• coborâți complet ansamblul dispozitivelor de tăiere;

• suați peste partea superioară a ansamblului (g. 23.C) cu un jet de aer comprimat.

8.3.5 Curăţarea ltrelor de

ventilaţie a bateriei Filtrele de ventilație ale bateriei trebuie curățate anual, așa cum este descris mai jos:

1. Deschideți ușa (g. 20.A)

compartimentului pentru baterii:

2. Îndepărtați inelele de xare (g.

21.B) ale ltrului de ventilație.

3. Îndepărtați ltrul de ventilație (g. 22.C)

de pe ușa compartimentului pentru baterii și curățați-l cu aer comprimat.

4. Apoi repoziționați ltrul în ușă și xați-l

cu inelele de xare aferente. NOTĂ Efectuați operațiuni pe ambele părți ale mașinii.

Subiect Acţiune Ansamblul dispozitivelor de tăiere este Lubriați cu ulei punctele de ridicare (Fig. 24). Osiile roților Scoateți roțile. Lubriați osiile cu unsoare (Fig. 30).

• Mențineți piulițele și șuruburile strânse pentru a siguri că mașina este întotdeauna în condiții sigure de funcționare.

Trebuie să vă adresați imediat vânzătorului de la care ați achiziționat mașina sau unui centru specializat dacă observați orice nereguli de funcționare: - poziția neutră a pedalei de tracțiune (frână de serviciu); - cuplării și opririi dispozitivelor de tăiere; - cuplării tracțiunii de înaintare sau de marșarier.

9.2.1 Alinierea ansamblului

dispozitivelor de tăiere O bună reglare a ansamblului dispozitivului de tăiere este esențială pentru a obține un gazon cosit uniform. În caz de tăiere neregulată, controlați presiunea aerului în pneuri (par. 7.1.3). Dacă acest aspect, nu este sucient pentru a obține o tăiere uniformă, contactați distribuitorul de la care ați achiziționat mașina, pentru reglarea alinierii ansamblului dispozitivelor de tăiere.RO - 24

9.2.2 Dispozitive de tăiere

Un dispozitiv de tăiere prost ascuțit smulge iarba, ceea ce duce la îngălbenirea gazonului.

INSTRUCŢIUNE DE SIGURANŢĂ

Pentru menținerea stării de echilibru, înlocuiți întotdeauna dispozitivele de tăiere deteriorate, strâmbe sau uzate și șuruburile acestora. AVERTISMENT Toate operațiile referitoare la dispozitivele de tăiere (demontare, ascuțire, echilibrare, reparare, montare și/sau înlocuire) sunt activități care necesită competențe adecvate și implică folosirea unor unelte speciale; din motive de securitate este necesar ca acestea să se efectueze la un centru specializat. ATENŢIE Utilizați doar dispozitive de tăiere originale, care conțin codul indicat în tabelul „Date tehnice”. NOTĂ Datorită faptului că produsul este în continuă evoluție, dispozitivele de tăiere menționate în tabelul "Date tehnice" vor putea înlocuite în timp cu altele având caracteristici de interschimbare și siguranță similare.

9.3.1 Operaţiuni premergătoare utilizării

PERICOL Utilizați un dispozitiv de ridicare adecvat. Mai înainte de a efectua intervențiile de schimbare a roților, efectuați următoarele operațiuni:

1. Așezați mașina pe o suprafață solidă și

plană pentru a-i garanta stabilitatea.

3. Scoateți cheia din contact;

4. Așezați dispozitivul de ridicare la punctul de

ridicare din apropierea roții care urmează să e înlocuită (punctul 9.3.2.; par. 9.3.3).

5. Vericați dacă dispozitivul de ridicare

este perfect perpendicular pe sol.

9.3.2 Selectarea și poziţionarea

cricului pe roţile din spate

1. Amplasați penele de lemn (g. 25.A)

la baza roții (g. 25.B), care se aă în dreptul roții de înlocuit (g. 25.C).

2. Înălțimea maximă posibilă a cricului

închis este de 130 mm. (g. 26).

3. Poziționați cricul sub placa din

spate (g. 27.A), la 180 mm. de marginea laterală (g. 26). NOTĂ Cricul poziționat în modul descris în acest paragraf permite ridicarea numai a roții care urmează să e înlocuită.

9.3.3 Selectarea și poziţionarea

cricului pe roţile din faţă

1. Amplasați penele de lemn (g. 28.A)

la baza roții (g. 28.B), care se aă în spatele roții de înlocuit (g. 28.C).

2. Înălțimea maximă posibilă a cricului

închis este de 170 mm.

3. Așezați o pană de lemn pătrată (Fig.

29.B) cu o secțiune de aproximativ 5 x 2 cm pe cric (Fig. 29.A). ATENŢIE Pana de lemn previne deteriorarea osiei din față.

4. În timpul acestei faze, mențineți pana în

echilibru pe cric, cu ajutorul unei mâini. Ridicați cricul astfel încât pana să se sprijine pe cadru și pe părțile structurale (Fig. 29.C). NOTĂ Cricul astfel poziționat face posibilă ridicarea întregii osii din față.

9.3.4 Înlocuirea roţii

INSTRUCŢIUNE DE SIGURANŢĂ

Asigurați-vă că mașina rămâne stabilă și nemișcată în timpul ridicării. Dacă observați ceva anormal, coborâți imediat cricul, vericați și remediați orice problemă și ridicați-l din nou.

1. Desletați capacul (g. 30.A).

2. Ridicați sucient pentru a putea

extrage roata fără efort.

3. Cu ajutorul unei șurubelnițe,

scoateți inelul elastic (g. 30.B) și șaiba de presiune (g. 30.C).RO - 25

4. Desprindeți roata care trebuie înlocuită.

5. Ungeți osia (g. 30.D) cu unsoare.

6. Montați roata de schimb.

7. Așezați cu atenție la loc șaiba de

presiune și inelul elastic. NOTĂ Asigurați-vă că roțile din spate se aă la aceeași înălțime (g. 31.A) și că diferența de diametru exterior dintre cele două roți (g. 31.B) nu este mai mare de 8-10 mm. În caz contrar, pentru a evita efectuarea de tăieri neregulate, trebuie să efectuați reglarea alinierii ansamblului dispozitivelor de tăiere la un atelier de service autorizat.

9.3.5 Repararea sau înlocuirea pneurilor

Anvelopele sunt de tip „Tubeless” și de aceea orice înlocuire sau reparație a unei găuriri trebuie să e efectuată de un atelier de reparații specializat, conform procedurii adecvate.

9.4 ÎNLOCUIREA LĂMPILOR CU LED

În cazul unei defecțiuni a farului cu LED, vă rugăm să contactați un centru de service autorizat.

Dacă mașina trebuie depozitată o perioadă mai mare de 30 de zile:

1. Scoateți cheia din contact.

2. Curățați atent mașina.

3. Asigurați-vă că mașina nu este

deteriorată. Dacă este cazul, contactați centrul de asistență autorizat.

4. Depozitați mașina:

• cu ansamblul dispozitivelor de tăiere coborât

• într-un mediu uscat;

• la adăpost de intemperii, la umbră, la o temperatură recomandată între 0 și +40°C;

• acoperită, pe cât posibil, cu o prelată;

• într-un loc la care nu au acces copiii;

• asigurându-vă că ați îndepărtat cheile sau sculele folosite pentru întreținere. ATENŢIE Bateria trebuie încărcată complet cel puțin o dată pe lună și întotdeauna înainte de reluarea activității. La repunerea în funcțiune a mașinii, congurați-o așa cum potrivit descrierii din capitolul "7. Utilizarea mașinii”.

11. MANEVRAREA ȘI TRANSPORTUL

• La manevrarea mașinii, trebuie să procedați astfel:

1. decuplați dispozitivul de tăiere;

2. ridicați ansamblul dispozitivelor de

tăiere până în punctul maxim;

3. opriți mașina și scoateți cheia din contact;

4. decuplați transmisia (par. 6.3).

• La transportarea mașinii cu un autovehicul sau o remorcă, trebuie procedați astfel:

• utilizați rampe de acces având o rezistență, lățime și înălțime corespunzătoare;

• încărcați mașina cu motorul electric oprit, cu cheia de contact scoasă din locașul său de pe mașină, fără șofer, prin împingere, folosind un număr corespunzător de persoane;

• coborâți ansamblul dispozitivelor de tăiere;

• așezați-o într-un mod în care să nu reprezinte pericol pentru nimeni;

• cuplați transmisia (punctul 6.3);

• blocați-o ferm de mijlocul de transport cu ajutorul frânghiilor sau al lanțurilor pentru a evita răsturnarea, care poate duce la defectarea mașinii.

INSTRUCŢIUNE DE SIGURANŢĂ

Dacă considerați că nu sunteți în măsură să manipulați sau să transportați mașina în condiții de siguranță, contactați centrul de service.

12. ASISTENŢĂ ȘI REPARAŢII

Acest manual furnizează toate informațiile necesare pentru condusul mașinii și pentru o întreținere de bază corectă, care poate efectuată de utilizator. Toate intervențiile de întreținere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care ați achiziționat mașina sau la un centru specializat, care dispune de cunoștințele și instrumentele necesare în scopul executării corecte a operațiilor păstrând intactă siguranța originală a mașinii. Operațiile executate în centrele neautorizate sau neadecvate sau de persoane necalicate anulează orice formă de garanție, și declină orice sarcină sau responsabilitate din partea Fabricantului.

• Doar atelierele de service autorizate au dreptul de a efectua reparațiile și întreținerea în garanție.

• Atelierele de asistență tehnică autorizate folosesc exclusiv piese de schimb originale. Piesele de schimb șiRO - 26 accesoriile originale au fost proiectate

nu sunt aprobate; utilizarea de piese de

Intervenţie Frecvenţă (ore) Executat (data sau ora) Obser- vaţii

RO - 27 Intervenţie Frecvenţă (ore) Executat (data sau ora) Obser- vaţii Încărcarea bateriilor Înainte de ecare folosire La sfârșitul ecărei utilizări Înainte de depozitare par. 8.2 Curățare generală și control La sfârșitul ecărei utilizări par. 8.3 Vericarea eventualelor defecțiuni ale mașinii. Dacă este cazul, contactați centrul de asistență autorizat. La sfârșitul ecărei utilizări Vericarea xării și ascuțirii dispozitivelor de tăiere 25 * Înlocuirea dispozitivelor de tăiere 100 * Lubriere generală 25 par. 8.4 ** Vericarea/curățarea ltrelor de ventilație a bateriei Anual par. 8.3.5

• Operațiune care trebuie efectuată de către vânzătorul de la care ați achiziționat mașina sau la un centru specializat. ** Se recomandă ca lubrierea generală să e efectuată înainte de ecare depozitare pe timp îndelungat a mașinii.

15. IDENTIFICAREA PROBLEMELOR

Inconvenient Cauză Soluţie

1. Mașina nu pornește. Baterie descărcată. Reîncărcați bateria (par. 8.2.2).

2. Încărcătorul nu reîncarcă bateriile. Bateria nu a fost introdusă

corect în încărcător. Asigurați-vă că a fost introdusă corect (g. 33). Condiții de mediu necorespunzătoare. Efectuați încărcarea într-un mediu cu temperatură potrivită (a se vedea manualul de instrucțiuni al bateriei/încărcătorului). Contacte murdare. Curățați contactele. Nu există tensiune la încărcător. Vericați dacă ștecherul a fost conectat și dacă există tensiune la priza de curent. Încărcător defect. Înlocuiți cu o piesă de schimb originală. Dacă problema continuă, consultați manualul încărcătorului.

3. Tăiere neregulată Ascuțime insucientă a

dispozitivelor de tăiere. Contactați un centru de service autorizat. Viteza de avans ridicată față de înălțimea de tăiere a ierbii. Ansamblul dispozitivului de tăiere este plin de iarbă. Reduceți viteza de avans și/ sau măriți înălțimea de tăiere. Așteptați ca iarba să se usuce. Curățați ansamblul dispozitivului de tăiere.RO - 28

4. Vibrații anormale în

timpul utilizării. Dispozitive de tăiere neechilibrate. Dispozitive de tăiere destrânse. Părți slăbite. Posibile daune Contactați un centru de service autorizat pentru vericări, înlocuiri sau reparații.

5. Pictograma g. 7.E rămâne

aprinsă, iar LED-urile 2 și 5 ale bateriei clipesc. Suprasarcină de curent de la baterie din cauza următoarelor:

1. Condițiile de muncă

sunt prea dicile. Reduceți viteza de avans. Măriți înălțimea de tăiere.

2. Pantă prea abruptă. Reduceți viteza de avans și vericați

panta terenului pe care lucrați.

6. Pictograma g. 7.N clipește. Toate

celelalte indicații de pe panoul de comandă (pictograme/leduri) rămân funcționale și vizibile. Prealarmă indicând supratemperatura bateriei, a motorului de tracțiune și/ sau a motoarelor dispozitivelor de tăiere pentru:

1. Condiții de muncă dicile. Reduceți viteza de avans.

Măriți înălțimea de tăiere.

7. Pictogramele din g. 7.E și g.

7.N rămân aprinse, iar LED- urile 2 și 4 ale bateriei clipesc. Temperatură prea ridicată sau prea scăzută a bateriei din cauza următoarelor: Opriți mașina, așteptați cel puțin 5 minute și apoi reporniți-o.

1. Condiții de muncă dicile. Reduceți viteza de avans.

Măriți înălțimea de tăiere.

2. Condiții de mediu

necorespunzătoare. Lucrați într-un mediu cu o temperatură adecvată pentru condițiile de funcționare a mașinii.

8. Pictograma g. 7.E rămâne

aprinsă, iar LED-urile 1, 4 și 5 ale bateriei clipesc. Suprasarcină de curent la dispozitivele de tăiere din cauza următoarelor:

1. Condiții de muncă dicile. Reduceți viteza de avans.

Măriți înălțimea de tăiere.

2. Blocaje care împiedică rotația

dispozitivelor de tăiere. Îndepărtați obstacolele.

3. Ansamblul dispozitivelor de

tăiere este plin de iarbă. Curățați ansamblul dispozitivelor de tăiere.

9. Pictogramele din g. 7.E și g.

7.N rămân aprinse, iar LED- urile 1 și 3 ale bateriei clipesc. Supraîncălzirea motoarelor dispozitivelor de tăiere din cauza următoarelor: Opriți mașina, așteptați cel puțin 5 minute și apoi reporniți-o. Condiții de muncă dicile. Reduceți viteza de avans. Măriți înălțimea de tăiere.

10. Pictograma g. 7.E rămâne

aprinsă, iar LED-urile 1, 3 și 5 ale bateriei clipesc. Blocarea motoarelor dispozitivelor de tăiere din cauza următoarelor:

1. Condiții de muncă dicile. Reduceți viteza de avans.

Măriți înălțimea de tăiere.

2. Blocaje care împiedică rotația

dispozitivelor de tăiere. Îndepărtați obstacolele.

3. Ansamblul dispozitivelor de

tăiere este plin de iarbă. Curățați ansamblul dispozitivelor de tăiere.RO - 29

11. Pictogramele din g. 7.E și g.

7.N rămân aprinse, iar LED- urile bateriei 1, 2 și 4 clipesc. Supraîncălzirea motorului de tracțiune din cauza următoarelor: Opriți mașina și așteptați cel puțin 5 minute înainte de a repeta procedura de pornire.

1. Motor de tracțiune sub sarcină. Reduceți viteza de avans.

2. Pantă prea abruptă. Reduceți viteza și vericați

panta pe care lucrați.

3. Noroi excesiv pe roți. Asigurați-vă că roțile nu sunt blocate

și curățați-le dacă este necesar.

12. Pictogramele din g. 7.E și g.

7.O rămân aprinse, iar LED-urile bateriei 1, 2, 4 și 5 clipesc. Mașina este pornită cu pedala de tracțiune neeliberată (nu este în punctul mort). Opriți mașina și repetați procedura de pornire numai după ce ați vericat dacă pedala de tracțiune se aă în poziția neutră (pedala eliberată).

13. Pictogramele din g. 7.E și g.

7.O rămân aprinse, iar LED-urile bateriei 1, 2, 3 și 5 clipesc. Maneta de cuplare/decuplare a transmisiei este în poziția de transmisie decuplată. Vericați poziția manetei de cuplare/decuplare a transmisiei și, dacă este cazul, readuceți-o în poziția de transmisie angajată. Dacă problema persistă, contactați un centru de service.

14. Pictograma g. 7.E

rămâne aprinsă și ledul 2 al bateriei clipește. Eroare de citire/eroare de comunicare cu bateria. Opriți mașina și repetați procedura de pornire. Vericați dacă bateriile sunt corect introduse/instalate în locașurile lor. Dacă problema continuă, contactați un centru de service.

15. Pictograma g. 7.E rămâne

aprinsă, iar LED-urile 2, 3, 4 și 5 ale bateriei clipesc. Eroare a unor componente electronice la modulul paralel. Opriți mașina și repetați procedura de pornire. Dacă problema continuă, contactați un centru de service.

16. LED-urile bateriei g. 7.F se

aprind și se sting în progresie, de la stânga la dreapta, și invers. Eroare de comunicare între modulele electronice de la bord. Opriți mașina și repetați procedura de pornire. Dacă problema persistă, contactați un centru de service.

17. Pictograma g. 7.E rămâne

aprinsă, iar ledurile 3 și 4 ale bateriei clipesc. Congurație incorectă a bateriilor instalate. Vericați dacă bateriile sunt instalate în conformitate cu congurația corectă (a se vedea tabelul cu date tehnice). NOTĂ Pentru alte defecțiuni care nu sunt enumerate în tabel, vă rugăm să contactați imediat un centru de service autorizat.RO - 30

Tăiați n iarba tăiată și lăsați-o pe gazon (Fig. 36.A).

16.2 ÎNCĂRCĂTOR DE BATERII

(ÎNCĂRCARE RAPIDĂ) Încărcător de baterii care permite reducerea timpului de încărcare a bateriei. Lista încărcătoarelor de baterii aprobate pentru acest aparat poate găsită în tabelul „Date tehnice”. Permite păstrarea nivelului de încărcare a bateriei și eciența sa pe perioadele de nefolosire, garantând o încărcare optimă și o mai mare durată de viață a bateriei (g. 36.B).

2. Declară pe propria răspundere că

maşina: Mașină de tuns iarba cu șofer la volan/ tăiat iarba a) Tip / Model de bază c) Număr de serie d) Motor: baterie 3.Este în conformitate cu specificaţiile directivelor: e) Organism de certificare

4. Referinţă la Standardele armonizate

g) Nivel de putere sonoră măsurat h) Nivel de putere sonoră garantat

i) Lăţimea de tăiere

n) Persoană autorizată să întocmească Dosarul Tehnic o) Locul şi Data LT ( Originalių instrukcijų vertimas) EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A)
