MODE D'EMPLOI SWIFT 372e STIGA

Tondeuse à gazon à conducteur assis, alimentation par batterie

FRANÇAIS - Traduction de la notice originale

[2] Tension d'alimentation MAX [3] Tension d'alimentation NOMINALE [4] Vitesse max. de fonctionnement du moteur [5] Batterie [6] Chargeur de batterie (CGDF Li 48) [7] Durée maximale de la charge [8] Puissance du moteur de traction [9] Puissance du moteur des lames [10] Bandes de fréquence utilisées par l'équipement radioé- lectrique [11] Puissance de radiofréquence maximale transmise sur les bandes de fréquences utilisées par l'équipement radioélectrique [12] Pneus avant [13] Pneus arrière [14] Pression de gonage avant [15] Pression de gonage arrière [16] Masse * [17] Rayon minimal de l'herbe non taillée [18] Hauteur de tonte [19] Largeur de tonte [20] Vitesse d'avancement (indicative), en marche avant [21] Vitesse d'avancement (indicative), en marche arrière [22] Pente maximale admise [23] Dimensions [24] Longueur avec sac [25] Largeur [26] Hauteur [27] Code organe de coupe [28] Niveau de pression sonore (max.) [29] Incertitude de la mesure [30] Niveau de puissance sonore mesuré (max.) [31] Niveau de puissance sonore garanti [32] Niveau de vibration au poste de conduite (max.) [33] Niveau de vibration au volant (max.) [34] Tableau pour la combinaison correcte des batteries [35] Combinaison de batteries pour performances optimales de la machine [36] Combinaison de batteries avec performances réduites de la machine [37] Combinaison de batteries qui assure la seule activation de la traction [38] L'utilisation de 3 batteries au total insérées dans la machine (indépendamment de la combinaison) garantit le fonctionnement de la mais avec des performances réduites [39] L'utilisation de 2 batteries au total insérées dans la machine (indépendamment de la combinaison) garantit la seule activation de la traction [40] Important Avec une batterie seulement insérée, la machine ne fonctionne pas [41] Pour obtenir les meilleures performances, il est recommandé que les batteries soient complètement chargées [42] Accessoires sur demande [42.A1] Kit pour « mulching » [42.A2] Kit pour « mulching » [42.B] Chargeur de batterie [42.C] Housse de protection [42.D] Kit protecteur d'injection arrière [43] Prise auxiliaire pour accessoires usb [43.A] Tension et courant de charge (Sortie USB) [43.B] Type [43.C] Nom et adresse du Fabricant (a) Recharge simultanée de 2 batteries BT 750/1 Li 48 « on board » et de 2 batteries BT 775/1 Li 48 sur « fast charger ». (b) Une conguration de batteries diérente de celle qui est spéciée rentre dans la catégorie d'utilisation non admise de la machine.

4. Collegare il carica batterie

7. Scollegare il carica batterie

5. Lad vandet yde i et par minutter,

3.2 Opérations préliminaires ..................... 5

et utilisation prévue.............................. 7

4.2 Signaux de sécurité ............................. 8

5.1 Composants pour le montage ............. 9

5.2 Montage du volant ............................. 10

5.3 Montage du siège .............................. 10

5.4 Montage du sac de ramassage ......... 10

6. COMMANDES DE CONTRÔLE ................ 10

6.1 Commutateur à clé ............................ 10

6.2 Pédale de traction ............................. 10

6.3 Levier d'embrayage / débrayage

de la transmission.............................. 11

6.4 Levier de réglage de la hauteur

6.6 Prise auxiliaire des

accessoires USB ............................... 11

6.7 Dispositif de signalisation

7.1 Opérations préliminaires ................... 15

7.2 Contrôles de sécurité ........................ 16

7.3 Utilisation sur terrains en pente ......... 17

7.4 Démarrage ........................................ 17

7.5 Fonctionnement ................................ 18

7.6 Arrêt .................................................. 19

7.7 Après l’utilisation ............................... 19

8. ENTRETIEN PÉRIODIQUE ....................... 19

8.1 Généralités ........................................ 19

9.2 Ensemble des organes de coupe/

organes de coupe .............................. 23

9.3 Remplacement des roues avant et

arrière ................................................ 24

9.4 Remplacement des lampes à led ...... 25

16.2 Chargeur de batterie

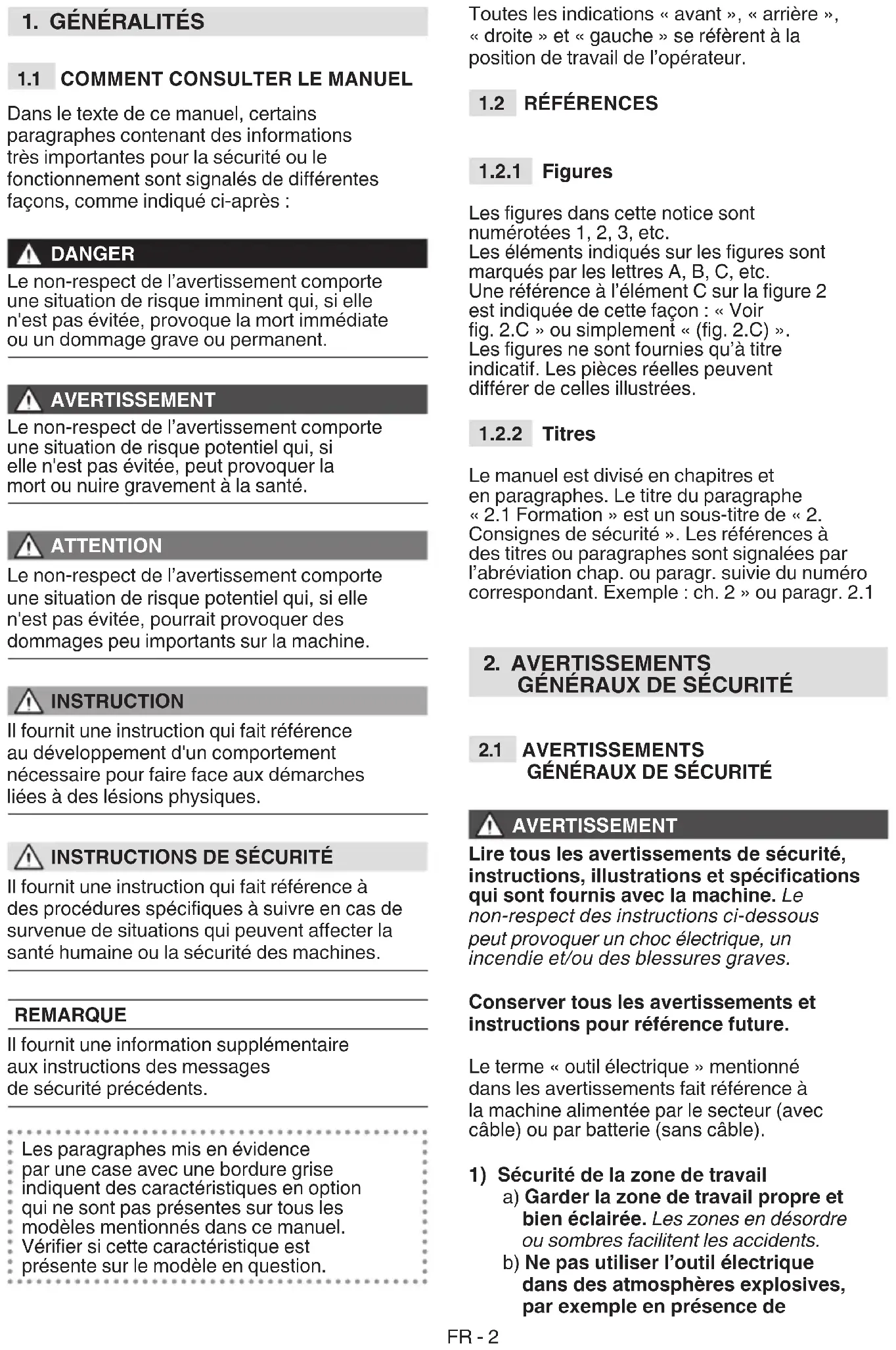

Dans le texte de ce manuel, certains paragraphes contenant des informations très importantes pour la sécurité ou le fonctionnement sont signalés de diérentes façons, comme indiqué ci-après : DANGER Le non-respect de l’avertissement comporte une situation de risque imminent qui, si elle n'est pas évitée, provoque la mort immédiate ou un dommage grave ou permanent. AVERTISSEMENT Le non-respect de l’avertissement comporte une situation de risque potentiel qui, si elle n'est pas évitée, peut provoquer la mort ou nuire gravement à la santé. ATTENTION Le non-respect de l’avertissement comporte une situation de risque potentiel qui, si elle n'est pas évitée, pourrait provoquer des dommages peu importants sur la machine. INSTRUCTION Il fournit une instruction qui fait référence au développement d'un comportement nécessaire pour faire face aux démarches liées à des lésions physiques.

INSTRUCTIONS DE SÉCURITÉ

Il fournit une instruction qui fait référence à des procédures spéciques à suivre en cas de survenue de situations qui peuvent aecter la santé humaine ou la sécurité des machines. REMARQUE Il fournit une information supplémentaire aux instructions des messages de sécurité précédents. Les paragraphes mis en évidence par une case avec une bordure grise indiquent des caractéristiques en option qui ne sont pas présentes sur tous les modèles mentionnés dans ce manuel. Vérier si cette caractéristique est présente sur le modèle en question. Toutes les indications « avant », « arrière », « droite » et « gauche » se réfèrent à la position de travail de l’opérateur.

Les gures dans cette notice sont numérotées 1, 2, 3, etc. Les éléments indiqués sur les gures sont marqués par les lettres A, B, C, etc. Une référence à l’élément C sur la gure 2 est indiquée de cette façon : « Voir g. 2.C » ou simplement « (g. 2.C) ». Les gures ne sont fournies qu’à titre indicatif. Les pièces réelles peuvent diérer de celles illustrées.

Le manuel est divisé en chapitres et en paragraphes. Le titre du paragraphe « 2.1 Formation » est un sous-titre de « 2. Consignes de sécurité ». Les références à des titres ou paragraphes sont signalées par l’abréviation chap. ou paragr. suivie du numéro correspondant. Exemple : ch. 2 » ou paragr. 2.1

AVERTISSEMENT Lire tous les avertissements de sécurité, instructions, illustrations et spécications qui sont fournis avec la machine. Le non-respect des instructions ci-dessous peut provoquer un choc électrique, un incendie et/ou des blessures graves. Conserver tous les avertissements et instructions pour référence future. Le terme « outil électrique » mentionné dans les avertissements fait référence à la machine alimentée par le secteur (avec câble) ou par batterie (sans câble).

1) Sécurité de la zone de travail

a) Garder la zone de travail propre et bien éclairée. Les zones en désordre ou sombres facilitent les accidents. b) Ne pas utiliser l’outil électrique dans des atmosphères explosives, par exemple en présence deFR - 3 liquides inammables, de gaz ou de poussière. Les outils électriques génèrent des étincelles qui peuvent enammer la poussière ou les vapeurs. c) Tenir les enfants et les passants à distance lors de l’utilisation d’un outil électrique. Les distractions peuvent entraîner une perte de contrôle.

2) Sécurité électrique

a) La che du câble de recharge des batteries doit être compatible avec la prise de courant. Ne jamais modier la che. Ne pas utiliser d'adaptateurs avec le câble de recharge des batteries équipé d'une mise à la terre. Les ches non modiées et adaptées à la prise de courant réduisent le risque de secousse électrique. b) Éviter le contact du corps avec des surfaces de masse ou de terre, comme les tuyaux, les radiateurs, les cuisinières ou les réfrigérateurs. Le risque de choc électrique augmente si le corps est mis à la masse ou à la terre. c) Ne pas exposer les outils électriques à la pluie ou à des environnements humides. L’eau qui pénètre dans un outil électrique augmente le risque de choc électrique. d) Ne jamais tirer sur le câble de recharge des batteries pour extraire la che. Maintenir le câble de recharge de la batterie loin des sources de chaleur, de l'huile, des solvants, des objets coupants, des angles vifs ou des parties mobiles. Un câble endommagé ou entortillé augmente le risque de décharge électrique. e) Ne pas utiliser le câble de façon inadéquate. Ne pas utiliser le câble pour transporter l’outil, le traîner ou le débrancher de la prise. Tenir le câble loin de sources de chaleur, d’huile, d’arêtes vives ou de parties en mouvement. Un câble endommagé ou entortillé augmente le risque de décharge électrique. f) Lorsque l'outil électrique est employé à l'extérieur, utiliser un câble de rallonge adapté à l'utilisation extérieure. L’utilisation d'un câble de rallonge adapté à l'utilisation extérieure réduit le risque de choc électrique. g) S'il est inévitable d'utiliser l'outil électrique dans un endroit humide, utiliser une prise de courant protégée par un interrupteur diérentiel (RCD- Residual Current Device). L’utilisation d'un RCD réduit le risque de choc électrique. h) Brancher la recharge des batteries à des prises dont la tension et la fréquence de réseau sont identiques à celles indiquées sur l'étiquette. DANGER Humidité et électricité ne sont pas compatibles:

• Il faut manipuler et brancher les câbles électriques dans des endroits secs.

• Ne jamais mettre une prise électrique ou un câble en contact avec une zone mouillée (aque ou sol humide).

• Utiliser si nécessaire des rallonges avec des prises totalement étanches et homologuées, vendues dans le commerce.

• Pour installer une prise de courant destinée aux recharges, qui soit reliée au réseau électrique de l'édice, il faut faire appel à un électricien qualié; la prise doit être correctement protégée par un interrupteur diérentiel (RCD-Residual Current Device), avec une coupure du courant conforme aux normes en vigueur.

• Si le branchement n'est pas correct, des courts-circuits pourront se vérier, entraînant un risque de blessures graves, voire la mort.

• Pour éviter les coupures de courant électrique durant la recharge:

• vérier que le débit général de l'installation électrique soit approprié.

• brancher la machine à une prise de courant d'un ampérage susant.

• éviter de faire fonctionner simultanément d'autres appareils électriques à haute absorption.

3) Sécurité personnelle

a) Il faut être prudent, contrôler tout ce que l’on fait et faire preuve de bon sens lors de l’utilisation d’un outil électrique. Ne pas utiliser l’outil électrique en cas de fatigue ou sous l’inuence de drogues, d’alcool ou de médicaments. Un moment d’inattention lors de l’utilisation d’un outil électrique peut provoquer des blessures graves. b) Utiliser des équipements de protection individuelle. Toujours porter des lunettes de sécurité. L’utilisation d’équipements de protection individuelle, tels que des masques respiratoires, des chaussures antidérapantes, des casques pour la tête ou contre le bruit, réduit le risque de blessures. c) Éviter les démarrages involontaires. Vérier si l’interrupteur est sur « OFF » avant d'insérer la che, saisir ou transporter l’outil électrique. Le transport d’un outil électrique avec le doigt sur l’interrupteur ou son branchementFR - 4 à la prise avec l’interrupteur sur « ON » facilite les accidents. d) Retirer chaque clé ou outil de réglage avant d’allumer l’outil électrique. Une clé ou un outil qui reste en contact avec une partie tournante de la machine peut provoquer des blessures. e) Ne pas se pencher. Toujours rester en appui et en équilibre. Cela permet un meilleur contrôle de l’outil électrique dans des situations inattendues. f) Porter des vêtements adéquats. Ne pas porter de vêtements larges ni de bijoux. Garder les cheveux et les vêtements loin des pièces mobiles. Les vêtements déboutonnés, les bijoux ou les cheveux longs peuvent rester accrochés dans les parties mobiles. g) S’il y a des appareils à connecter à des installations d’aspiration et de collecte de poussière, vérier s’ils sont connectés et utilisés de manière appropriée. L’utilisation de ces appareils peut réduire les risques liés à la poussière. h) Ne pas laisser la familiarité acquise avec l’utilisation de la machine devenir de la négligence, ignorant les principes de sécurité de l’outil électrique. Une action imprudente peut provoquer des blessures graves en une fraction de seconde.

4) Utilisation et protection

de l’outil électrique a) Ne pas surcharger l’outil électrique. Utiliser l’outil électrique adapté au travail à eectuer. L’outil électrique approprié eectuera le travail mieux et en toute sécurité, à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser l’outil électrique si l’interrupteur n’est pas en mesure de le faire démarrer ou arrêter. Un outil électrique qui ne peut pas être activé avec l’interrupteur est dangereux et doit être réparé. c) Ne pas utiliser la machine si le contacteur à clé ne fonctionne pas et ne permet ni de démarrer ni d'arrêter correctement la machine. Une machine ne pouvant être mise en marche par le contacteur à clé est dangereuse doit être amenée au garage pour être réparée. d) Retirer la clé de contact avant d’eectuer des réglages, de changer d’accessoire ou de ranger l’outil électrique. Ces mesures de prévention liées à la sécurité réduisent le risque de démarrage accidentel de l’outil électrique. e) Ranger les outils électriques inutilisés hors de portée des enfants et ne pas permettre à des personnes qui ne connaissent pas l’outil et ces instructions d’utiliser la machine. Les outils électriques sont dangereux entre les mains d’utilisateurs inexpérimentés. f) Prendre soin de l’entretien des outils électriques et des accessoires. Vérier que les parties mobiles soient alignées et immobiles, qu'aucune partie ne soient cassées ni qu'aucune autre condition ne vienne inuencer le fonctionnement de l'outil électrique. En cas de dommage, l’outil électrique doit être réparé avant de l’utiliser. De nombreux accidents sont causés par un mauvais entretien. g) Les organes de coupe doivent toujours être propres et aûtés. Un entretien adéquat des organes de coupe, avec les parties tranchantes bien aûtées, permet de mieux les contrôler et d’éviter les grippages. h) Utiliser l’outil électrique et ses accessoires conformément aux instructions fournies, en fonction des conditions de travail et du type de travail à eectuer. L’utilisation d’un outil électrique pour des opérations autres que celles envisagées peut entraîner des situations dangereuses.

i) Garder les poignées et les surfaces

de préhension sèches et propres, sans traces d’huile ni de graisse. Si les poignées et les surfaces de préhension sont glissantes, elles ne permettront pas de manipuler et de contrôler l’outil en toute sécurité dans des situations inattendues.

5) Utilisation et précautions

d’emploi des outils à batterie a) Pour charger les batteries, utiliser uniquement des chargeurs de batterie recommandés par le fabricant. Un chargeur de batterie adapté à un type de batterie peut créer un risque d’incendie, de choc électrique, de surchaue ou de fuite de liquide corrosif de batterie lorsqu’il est utilisé avec un autre type de batterie. b) Utiliser uniquement les batteries spéciques prévues pour cet outil. L’utilisation de tout autre type de batterie peut entraîner un risque de blessure et d’incendie. c) Lorsque les batteries ne sont pas utilisées, elles doivent être tenues à l’écart d’autres objets métalliques tels que des agrafes, des pièces de monnaie, des clés, des clous, des vis ou d’autres petits objets métalliques qui pourraient provoquer un court- circuit des contacts. Un court-circuit entre les contacts d'une batterie peut provoquer des combustions ou des incendies. d) Une batterie défectueuse peut provoquer une fuite de liquide. Éviter tout contact avec le liquide. En cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter également un médecin. Une fuite de liquideFR - 5 de la batterie peut provoquer une irritation cutanée ou des brûlures. e) Ne pas utiliser une batterie ou un outil endommagé ou modié. Les batteries endommagées ou modiées peuvent présenter un comportement imprévisible entraînant un incendie, une explosion ou un risque de blessure. f) Ne pas exposer les batteries ou l’outil au feu ou à une température excessive. L’exposition au feu ou à des températures supérieures à 130 °C peut provoquer une explosion. g) Suivre toutes les instructions de recharge et ne pas recharger les batteries à des températures hors des intervalles de température spéciés dans les instructions. Une charge incorrecte ou à des températures en dehors de la plage spéciée peut endommager les batteries et augmenter le risque d’incendie. h) Ne pas recharger les batteries dans des endroits où il y a des vapeurs, des substances inammables ou excessivement humides. S'il est inévitable de recharger dans un endroit humide, utiliser une prise de courant protégée par un interrupteur diérentiel (RCD-Residual Current Device), pour réduire le risque de décharge électrique.

i) Ne pas laisser le câble de la recharge

des batteries à la portée des enfants.

a) Faire réparer l’outil électrique par du personnel qualié, en utilisant uniquement des pièces de rechange d’origine. Cela permet de garantir la sécurité de l’outil électrique. b) Ne pas eectuer des réparations sur les batteries. Les activités de réparation doivent être eectuées par le fabricant ou par un centre d’assistance spécialisé.

• Se familiariser avec les commandes et avec la bonne utilisation de la machine. Apprendre à arrêter rapidement la machine.

• Ne jamais permettre à des enfants ou à des personnes ne connaissant pas susamment les instructions d’utiliser la machine. La réglementation locale peut xer un âge minimum pour l’utilisateur.

• Ne pas transporter des enfants ou d'autres passagers.

• Se rappeler que l’utilisateur est responsable des accidents et des imprévus qui peuvent arriver à d’autres personnes ou à leurs biens. L’utilisateur est responsable de l’évaluation des risques potentiels du terrain à travailler et de la mise en place de toutes les précautions nécessaires pour assurer sa sécurité et celle d’autrui, en particulier sur les terrains en pente, les sols accidentés, glissants ou instables.

• Le présent manuel fait partie intégrante de la machine, il devra donc l'accompagner toujours en cas de cession temporaire ou dénitive de la machine.

3.2 OPÉRATIONS PRÉLIMINAIRES

Équipements de protection individuelle (EPI)

• Porter des vêtements adaptés, chaussures de travail résistantes à semelles antidérapantes et pantalons longs. Ne pas actionner la machine à pieds nus ou en sandales. Porter un casque antibruit.

• L’utilisation de protections acoustiques peut réduire la capacité d’entendre d’éventuels avertissements (cris ou alarmes). Faire très attention à ce qui se déroule autour de la zone de travail.

• Ne pas porter d’écharpes, chemisiers, colliers, bracelets, vêtements avec des parties ottantes, lacets, cravates ou accessoires suspendus ou lâches qui pourraient se coincer dans la machine ou dans des objets et des matériaux sur le lieu de travail.

• Attacher les cheveux longs. Zone de travail/machine Inspecter minutieusement toute la zone de travail et éliminer tout objet externe susceptible d’être éjecté par la machine ou d’endommager l’organe de coupe/organes rotatifs (cailloux, branches, ls de fer, os, etc.).

• Ne pas utiliser la machine dans des environnements à risque d’explosion, en présence de liquides inammables, de gaz ou de poussières. Les contacts électriques ou les frottements mécaniques peuvent générer des étincelles susceptibles d’incendier la poussière ou les vapeurs.

• Travailler uniquement à la lumière du jour ou avec une lumière articielle adéquate et dans des conditions de bonne visibilité.

• Tenir les personnes, les enfants et les animaux éloignés de la zone de travail. Il faut que les enfants soient surveillés par un autre adulte.FR - 6

• Éviter de travailler dans l'herbe mouillée, sous la pluie et avec risque d'orages, spécialement de foudres.

• Faire particulièrement attention aux irrégularités du terrain (dos-d’âne, rigoles), aux pentes, aux dangers cachés et à la présence d’éventuels obstacles susceptibles de limiter la visibilité.

• Faire très attention à proximité d’escarpements, fossés ou talus. La machine peut se renverser si une roue franchit un bord ou si le bord cède.

• Faire attention sur les terrains en pente qui requièrent une attention particulière pour éviter de basculer ou de perdre le contrôle de la machine. Les causes principales de la perte du contrôle sont :

• Manque d’adhérence des roues.

• Machine inadaptée à l’utilisation.

• Manque de connaissance des eets pouvant dériver des conditions du terrain.

• Utilisation de la machine comme véhicule de remorquage.

• Faire très attention à la circulation routière lors de l’utilisation de la machine en bordure de route. INSTRUCTION Les machines objet du présent manuel ne sont pas conçues pour être utilisées comme véhicule de remorquage. Comportements

• Pendant la conduite et le travail, ne pas se distraire et maintenir la concentration nécessaire.

• Faire attention quand on procède en marche arrière ou vers l'arrière. Regarder derrière soi avant et pendant la marche arrière pour s’assurer qu’il n’y a pas d’obstacles.

• Faire attention lors de l'utilisation des sacs de ramassage et des accessoires susceptibles d'altérer la stabilité de la machine, en particulier sur les pentes.

• Toujours tenir les mains et les pieds éloignés de l’organe de coupe, tant lors du démarrage du moteur que pendant l’utilisation de la machine.

• Toujours tenir les mains et les pieds éloignés du support du siège. Risque de se blesser en se faisant écraser les mains ou les pieds. AVERTISSEMENT L’organe de coupe continue à tourner pendant quelques secondes même après sa désactivation ou après la coupure du moteur. AVERTISSEMENT Faire attention à l'assemblage des organes de coupe avec plus d'un organe car il peut, lors de sa rotation, entraîner la rotation des autres.

INSTRUCTIONS DE SÉCURITÉ

En cas de cassures ou d’accidents pendant le travail, arrêter tout de suite le moteur et éloigner la machine pour ne provoquer aucun dommage supplémentaire. En cas d’accidents entraînant des dommages corporels ou à des tiers, activer immédiatement les procédures de premiers secours les plus appropriées à la situation en cours et contacter un établissement de santé pour le traitement nécessaire. Retirer soigneusement tous les débris qui pourraient causer des dommages ou des blessures aux personnes ou aux animaux s’ils passent inaperçus. Limites d’utilisation

• Ne jamais utiliser la machine lorsque les protections sont détériorées, absentes ou positionnées de façon incorrecte (sac de ramassage, protection de l'éjection arrière).

• Ne pas utiliser la machine si les équipements / appareils ne sont pas installés aux endroits prévus.

• Ne pas débrancher, désactiver, retirer ni manipuler les systèmes de sécurité/ microinterrupteurs présents.

• Ne pas soumettre la machine à des eorts excessifs, et ne pas utiliser une machine inappropriée pour exécuter de gros travaux ; le fait d’utiliser une machine de dimensions adéquates réduit les risques, et améliore la qualité du travail.

• La machine n'est pas homologuée pour circuler sur les voies publiques. Elle doit exclusivement être utilisée (conformément au code de la route) sur des zones privées interdites au trac.

3.4 ENTRETIEN, STOCKAGE

Le fait d’eectuer un entretien régulier et de stocker correctement la machine préserve sa sécurité et le niveau des performances. Entretien

• Ne jamais utiliser la machine si certaines de ses pièces sont usées ou endommagées. Les pièces défectueuses ou détériorées doivent être remplacées et ne doivent jamais être réparées.

• Lors des opérations de réglage de la machine, faire attention an d'éviter de se coincer les doigts entre l'organe de coupe en mouvement et les parties xes de la machine.FR - 7

• Faire réparer la machine par des personnes qualiées et n'utiliser que des pièces détachées d'origine. Cela permet de maintenir la sécurité de la machine.

• Ne pas eectuer des réparations sur les batteries. Les activités de réparation doivent être eectuées par le fabricant ou par un centre d’assistance spécialisé.

INSTRUCTIONS DE SÉCURITÉ

Le niveau de bruit et le niveau de vibrations reportés dans les présentes instructions sont des valeurs maximum d’utilisation de la machine. L’utilisation d’un élément de coupe non équilibré, d’une vitesse de déplacement excessive et l’absence d’entretien ont une inuence signicative sur les émissions sonores et les vibrations. Il faut donc adopter des mesures préventives an d’éliminer tout dommage possible dû à un bruit élevé et aux contraintes issues des vibrations ; veiller à l’entretien de la machine, porter un casque antibruit, faire des pauses pendant le travail. Stockage Pour réduire le risque d’incendie, ne pas laisser les récipients avec le matériel aspiré à l’intérieur d’un local.

3.5 PROTECTION DE L’ENVIRONNEMENT

La protection de l’environnement doit être un aspect important et prioritaire pour l’utilisation de la machine, au prot de la société civile et de l’environnement où nous vivons.

• Suivre scrupuleusement les normes locales pour l’élimination des emballages, des pièces détériorées ou de tout élément ayant un eet important sur l’environnement ; ces déchets ne doivent pas être jetés à la poubelle, mais doivent être séparés et conés aux centres de collecte prévus, qui procéderont au recyclage des matériaux.

• Suivre scrupuleusement les réglementations locales pour l’élimination des déchets.

• Au moment de la mise hors service, ne pas jeter la machine dans l’environnement, mais la livrer à un centre de collecte en suivant les réglementations locales en vigueur. Ne pas jeter les équipements électriques dans les déchets ménagers. Selon la directive européenne 2012/19/UE sur les déchets d’équipements électriques et électroniques et son application conformément aux normes nationales, les équipements électriques usés doivent être collectés séparément, an d’être réutilisés de façon éco-compatible. Si les équipements électriques sont jetés dans une décharge ou dans un terrain vague, des substances nocives peuvent atteindre la nappe d’eau souterraine et entrer dans la chaîne alimentaire, nuisant à votre santé et à votre bien-être. Pour des informations plus approfondies sur l’élimination de ce produit, contacter l’autorité compétente pour l’élimination des déchets ménagers ou votre concessionnaire. Éliminer la batterie en n de vie avec une attention particulière et tout en respectant les normes locales en vigueur. La batterie contient du matériel dangereux pour vous et pour l’environnement. Celle-ci doit être retirée et éliminée séparément dans une structure qui accepte les batteries au lithium-ion. Le tri diérentiel des produits et emballages usagés permet le recyclage des matériaux et leur réutilisation. La réutilisation des matériaux recyclés nous aide à empêcher la pollution de l’environnement et à réduire la demande de matières premières.

Cette machine est une tondeuse à gazon à conducteur assis. La machine est équipée de moteurs électriques qui actionnent l'organe de coupe et d'un moteur électrique qui gère la traction. La machine est équipée d'une traction arrière. L'opérateur est en mesure de conduire la machine et d'actionner les commandes principales en restant toujours assis au poste de conduite. Les dispositifs de sécurité montés sur la ma- chine prévoient l'arrêt du moteur et de l'organe de coupe dans les quelques secondes qui suivent (paragr. 7.2.2).

4.1.1 Utilisation prévue

Cette tondeuse a été conçue et fabriquées pour couper l'herbe, en particulier pour :

1. Tondre l'herbe et la recueillir

dans le sac de ramassage ;

2. Tondre l’herbe et la décharger sur

le terrain par l’arrière (si prévu) ;

3. tondre l'herbe, la broyer et la déposer sur le

terrain (eet « mulching », le cas échéant). L'utilisation d'accessoires particuliers prévus par le fabricant comme équipement d'origine ouFR - 8 vendus séparément, permet d'eectuer la tonte en fonction des diérents modes opératoires, illustrés dans ce manuel ou dans le mode d'emploi accompagnant les accessoires. De la même façon, la possibilité d'utiliser des accessoires supplémentaires (si prévus par le fabricant) peut élargir l'usage prévu à d'autres fonctions, selon les limites et les conditions indiquées dans le mode d'emploi accompagnant l'accessoire.

4.1.2 Usage impropre

Tout autre usage diérent de l'utilisation prévue peut se révéler dangereux et nuire aux personnes et/ou aux choses. Font partie de l’usage impropre (à titre d’exemple, mais pas seulement) :

• transporter d’autres personnes, des enfants ou des animaux sur la machine car ils risqueraient de tomber et de se provoquer de graves lésions ou de nuire à une conduite sûre ;

• pousser des charges ;

• utiliser la machine pour franchir des terrains instables, glissants, glacés, rocailleux ou accidentés, des aques ou des mares ne permettant pas d'évaluer la consistance du terrain ;

• actionner l'organe de coupe sur des sections non herbeuses ;

• utiliser la machine pour ramasser des feuilles ou des détritus ;

• l’utilisation d'une conguration de batteries diérente de la conguration spéciée (voir la section des caractéristiques techniques). INSTRUCTION L’usage impropre de la machine implique la déchéance de la garantie et dégage le fabricant de toute responsabilité, en reportant sur l’utilisateur tous les frais dérivants de dommages ou de lésions corporelles à l’utilisateur ou à des tiers.

4.1.3 Type d’utilisateur

Cette machine est destinée à être utilisée par des particuliers, à savoir des opérateurs non professionnels. Elle est destinée à une « utilisation amateur » et elle doit être utilisée par un seul opérateur.

4.2 SIGNAUX DE SÉCURITÉ

Plusieurs symboles gurent sur la machine (g. 2 ). Ils ont pour fonction de rappeler à l’utilisateur les comportements à adopter pour l’utiliser avec l’attention et la précaution nécessaires. Signication des symboles : ATTENTION Lire les instructions avant d'utiliser cette machine. ATTENTION Retirer la clé et lire les instructions avant d'eectuer toute opération d'entretien ou de réparation.

DANGER DE PROJECTION

D'OBJETS Ne pas utiliser la machine sans avoir monté la protection de l'éjection arrière ou le sac de ramassage.

DANGER DE PROJECTION

D'OBJETS Éloigner les personnes de la zone de travail quand on utilise la machine.

Ne pas utiliser cette machine sur des pentes ayant une inclinaison supérieure à 10 degrés.

Tenir les enfants à une distance de sécurité de la machine lorsque le moteur est en marche.

Organes de coupe mobiles. Ne pas introduire les mains ou les pieds dans le logement des organes de coupe.

INSTRUCTIONS DE SÉCURITÉ

Les étiquettes autocollantes abîmées ou devenues illisibles doivent être remplacées. Demander de nouvelles étiquettes à un centre d’assistance agréé.

4.3 ÉTIQUETTE D'IDENTIFICATION

L’étiquette d'identication reporte les données suivantes (g. 1) :

1. Niveau de puissance sonore.

2. Marque de conformité.

3. Année de fabrication.

6. Nom et adresse du Fabricant.

8. Vitesse max. de fonctionnement du moteur.

10. Indice de protection électrique.FR - 9

11. Tension nominale.

12. Capacité de la batterie.

Transcrire les données d’identication de la machine dans les espaces prévus à cet eet sur l’étiquette apposée à l’arrière de la couverture.

INSTRUCTIONS DE SÉCURITÉ

Utiliser les données d’identication gurant sur l’étiquette d’identication du produit pour tout contact avec le centre d'assistance agréé. REMARQUE L’exemple de la déclaration de conformité se trouve dans les dernières pages du manuel.

4.4 PRINCIPAUX COMPOSANTS

La machine se compose des principaux éléments suivants, auxquels correspondent les fonctions suivantes (g. 1 ) : A. Ensemble des organes de coupe : il s'agit de l'ensemble formé par le carter renfermant les organes de coupe rotatifs et par les organes de coupe. B. Organes de coupe : ce sont les éléments préparés à la tonte de l'herbe ; les ailettes situées à l'extrémité favorisent le transfert de l'herbe coupée vers la goulotte de déchargement. C. Goulotte de déchargement : c'est l’élément de raccordement entre l’ensemble organes de coupe et le sac de ramassage. D. Sac de ramassage : en plus de la fonction de ramasser l'herbe coupée, il constitue un élément de sécurité empêchant les éventuels objets ramassés par les organes de coupe d'être éjectés loin de la machine. E. Protection de l'éjection arrière (disponible sur demande) : montée à la place du sac de ramassage, elle empêche les éventuels objets ramassés par les organes de coupe d'être éjectés loin de la machine. F. Siège de conduite : c'est le poste de travail de l'opérateur muni d'un capteur de détection de présence pour le déclenchement des dispositifs de sécurité. G. Moteurs des lames : ils entraînent les organes de coupe. H. moteur de la transmission : il entraîne les roues.

I. Batteries : elles fournissent l'énergie

au moteur et à tous les composants électriques de la machine. J. Volant : il commande le braquage des roues avant. K. Panneau de commande : interface qui regroupe les commandes principales d'utilisation de la machine.

AVERTISSEMENT Les normes de sécurité à suivre sont décrites au chap. 2. Respecter scrupuleusement ces indications pour ne pas s’exposer à de graves risques ou dangers. Ne pas utiliser la machine avant d'avoir terminé les opérations indiquées à la section « MONTAGE ». Pour des raisons de stockage et de transport, certains éléments de la machine ne sont pas assemblés directement en usine mais doivent être montés après déballage. Le déballage de la machine et l'achèvement du montage doivent être eectués sur une surface plane et solide, avec un espace susant pour la manutention de la machine et des emballages, en utilisant toujours les outils appropriés.

5.1 COMPOSANTS POUR LE MONTAGE

L'emballage comprend les composants pour le montage mentionnés dans le tableau suivant : Description 1 Volant et composants de montage 2 Siège de conduite 3 Chargeur de batterie 4 Sac avec les vis de montage les instructions correspondantes 5 Sachet avec : - manuels d'instructions et documents - visserie de montage du siège - 2 clés de contact 6 Kit support pour portable (le cas échéant).

1. Ouvrir l’emballage avec soin, en veillant

à ne perdre aucun composant.

2. Consulter la documentation incluse

dans la boîte, y compris cette notice.

3. Retirer tous les composants

non montés de la boîte.

4. Extraire la machine de l'emballage en

adoptant les précautions suivantes :

• porter l'organe de coupe à la hauteur maximale (paragr. 6.4) pour éviter de l'endommager lors de la descente de la machine de la palette de base ;

• porter le levier de déblocage de la transmission arrière en position débloquée (paragr. 6.3) ;FR - 10

Disposer d'abord la machine sur une surface plaine et aligner les roues avant. Après cela : Seulement pour volant du type « I »

1. Introduire le support (g. 3.B) sur

l’arbre de direction (g. 3.A).

2. Insérer le moyeu (g. 3.C) sur le support de

direction (g. 3.B) en faisant attention à ce que la goupille (g. 3.G) soit correctement insérée dans le logement du moyeu (g. 3.C).

3. Monter le volant (g. 3.D) sur le moyeu

(g. 3.C) de façon à ce que les rayons soient orientés vers le siège.

4. Fixer le volant (g. 3.D+C) au support

(g. 3.B) à l’aide des vis fournies de série (g. 3.E) dans la séquence indiquée.

5. Appliquer le cache du volant

(g. 3.F) en l'enclenchant dans le logement correspondant. Seulement pour volant du type « II »

1. Insérer le moyeu (g. 3.B) sur l’arbre de

direction (g. 3.A) en faisant attention à ce que la goupille (g. 3.C) soit correctement insérée dans le logement du moyeu.

2. Monter le volant (g. 3.D) sur le moyeu

(g. 3.B) de façon à ce que les rayons soient orientés vers le siège.

3. Fixer le volant (g. 3.D+C) sur le support

(g. 3.A) à l’aide des vis fournies de série (g. 3.E) dans la séquence indiquée.

4. Monter le support de portable

(g. 3.F) en faisant attention à ce qu'il soit inséré correctement dans son logement sur le volant (g. 4.F, D).

5. Monter le bouchon (g. 3.G) du support de

portable en faisant attention à ce qu'il soit inséré correctement dans son logement sur le support de portable (g. 4.G, F).

5.3 MONTAGE DU SIÈGE

Monter le siège (g. 5.A) sur la plaque (g. 5.B) à l'aide de les vis (g. 5.C) et les vis fournies de série (g. 5.E) en suivant la séquence indiquée.

1. Insérer le tissu (g. 8.A) du sac de

ramassage sur le châssis (g. 8.B) en le xant à l'aide des fermetures correspondantes du contour (g. 8.D).

2. Monter le couvercle (g. 8.C) au châssis

(g. 8.B) à l'aide des vis fournies selon la quantité et les positions indiquées.

3. Fixer le tissu (g. 8.A) au couvercle (g. 8.C)

à l'aide des bagues fournies (g. 8.E) selon la quantité et les positions indiquées.

6. COMMANDES DE CONTRÔLE

6.1 COMMUTATEUR À CLÉ

Cette commande à clé joue le rôle d'interrupteur général, qui active ou désactive le circuit d'allumage de la machine. Le commutateur à clé (g. 6.A) a 2 positions :

1. Clé extraite. Le circuit d’alimentation

est désactivé et la machine s'éteint. Aucune fonction ne peut être activée.

2. Clé insérée à fond. La machine

est prête à la mise en marche.

6.2 PÉDALE DE TRACTION

La pédale de traction (g. 6.F) permet la traction des roues et de régler la vitesse de la machine, à la fois en marche avant et en marche arrière.

1. Marche avant: quand on

appuie sur la pédale en avant, la machine avance. En augmentant la pression sur la pédale, on augmente progressivement la vitesse de la machine.

quand on appuie sur la pédale en arrière, la machine recule. En réduisant la pression sur la pédale, on diminue progressivement la vitesse de la machine.FR - 11

3. Frein de stationnement:

quand on relâche la pédale, le frein de service s'enclenche automatiquement; il ralentit et arrête la machine et l'immobilise jusqu'à ce qu'on appuie à nouveau sur la pédale de traction. REMARQUE La traction se désactive lorsque l’opérateur abandonne le siège.

Le levier d'embrayage/débrayage de la transmission (g. 6.H) permet de déplacer la machine manuellement sans la mettre en marche. Cette commande a deux positions :

1. Transmission engagée : déplacer

le levier (g. 6.H) en position horizontale (A). La machine peut être normalement déplacée en démarrant.

2. Transmission libérée: déplacer le levier

(g. 6.H) vers le bas (B). La machine peut être déplacée manuellement sans la mettre en marche. AVERTISSEMENT La machine doit uniquement être déplacée sur un sol plat.

INSTRUCTIONS DE SÉCURITÉ

Le levier d'embrayage/débrayage ne doit jamais se trouver sur une position intermédiaire. Cette condition entraîne une surchaue et un endommagement de la transmission.

Ce levier (g. 6.G) permet de soulever et d'abaisser l'ensemble des organes de coupe qui peut être positionné sur 6 diérentes hauteurs de tonte comprises entre 3 et 8 cm. Pour passer d'une position à l'autre, il faut déplacer latéralement le levier et le placer à nouveau sur un des crans d'arrêt.

6.5 BOUTON D'URGENCE

Le bouton d'urgence (g. 6.B) permet d'arrêter immédiatement la machine en cas d'urgence. Le bouton a deux positions :

1. Activé: lorsque le bouton

d'urgence est pressé les moteurs des organes de coupe et de commande de la traction s'arrêtent.

2. Désactivé: tourner le bouton

d'arrêt d'urgence dans le sens des aiguilles d'une montre pour le désactiver et pour rétablir toutes les fonctions. Pour démarrer la machine, répéter la procédure de démarrage (paragr. 7.4). REMARQUE Quand le bouton d'arrêt d'urgence est activé, il est impossible de démarrer. INSTRUCTION Le bouton d'arrêt d'urgence ne doit jamais être utilisé comme méthode habituelle pour arrêter la machine.

6.6 PRISE AUXILIAIRE DES

ACCESSOIRES USB Cette prise (g. 6.I) peut charger les dispositifs USB. Sa fonction est seulement de recharge. La prise n'a pas de fonction de communication avec le dispositif USB connecté. La prise est sous tension uniquement lorsque la clé (6 A) est complètement insérée. Ne pas recharger l’équipement connecté à la prise USB en cas de pluie, d'humidité ou de température élevée avec exposition directe aux rayons du soleil. L’utilisation dans ces conditions entraîne l'annulation de la garantie et libère le fabricant de toute responsabilité en cas de problèmes. Ne pas ouvrir le bouchon de la prise USB en cas de pluie ou de zones poussiéreuses. Le fabricant décline toute responsabilité en cas de dommage de l’équipement connecté à la prise USB ou de perte des données pendant son utilisation.FR - 12

• L’émission d'une signalisation sonore double indique l'absence du sac de ramassage. Vérier la présence ou le bon montage du sac de ramassage ou la présence du kit de protection de l'éjection arrière (voir paragr. 16.3).

• L’émission d'une signalisation sonore continue indique que le sac de ramassage est plein. Le vidanger (voir paragr. 7.5.4).

• L’émission d'un seul signal sonore indique l'absence d'autorisation de tonte en marche arrière. Voir l'icône g. 7.C.

• L’émission d'un signal intermittent et répété indique l'absence de l’opérateur assis avec la clé insérée.

• L’émission d'un signal sonore triple indique l'absence d'autorisation pour l'activation des organes de coupe. Vérier si au moins 3 batteries sont insérées dans la machine.

6.8 PANNEAU DE COMMANDE

Votre machine peut être équipée, selon le modèle, d'une des versions de panneau de commande (g. 6.C, g. 6.D) décrites ci-dessous :

6.8.1 Panneau de commande

(type « I ») g. 7 Bouton de démarrage de la machine Avec la clé insérée à fond (g. 6.A), ce bouton (g. 7.A) allume la machine et active toutes les fonctions. L’activation est indiquée par un « bip » sonore. REMARQUE Si toutes les conditions de sécurité sont respectées, l’icône « READY » (g. 7.K) s'allume et la machine est prête à être utilisée (voir paragr. 7.4). Bouton d'activation/ de désactivation des organes de coupe En appuyant sur le bouton g. 7.B les organes de coupe sont activés/désactivés.

• Une fois les organes de coupe activés, ils peuvent commencer à fonctionner après quelques secondes.

• En désactivant les organes de coupe, un frein s'actionne simultanément et arrête leur rotation après quelques secondes. REMARQUE Si les organes de coupe sont activés sans que les conditions de sécurité ne soient respectées, la machine s'éteint ou elle ne peut pas être démarrée (voir paragr. 7.2.2). Bouton d'autorisation de tonte en marche arrière Lorsque le bouton g. 7.C est pressé l'autorisation de tonte en marche arrière est eective. Pour la tonte en marche arrière, activer les organes de coupe et en même temps maintenir le bouton pressé. REMARQUE L’absence d'autorisation de tonte en marche arrière est indiquée par un seul signal sonore. Bouton d'allumage du phare En appuyant sur le bouton g. 7.D le phare s'allume/éteint. Avec le phare allumé, l’icône g. 7.L s'allume. Icône Attention L’icône g. 7.E allumée indique le non-respect des conditions de sécurité ou un possible mauvais fonctionnement de la machine (voir chap. 15). Voyants de la batterie Les voyants g. 7.F indiquent normalement le niveau de charge des batteries de la machine, mais des combinaisons particulières de leur état d'éclairage fournissent des informations sur les mauvais fonctionnements de la machine (voir chap. 15).FR - 13 Icône « READY » L’icône g. 7.K s'allume lorsque la machine est allumée et prête à être utilisée. Icône « Bluetooth » L’icône g. 7.M s'allume lorsque la machine et le dispositif pour l'échange des données sont connectés. Icône surchaue des contrôleurs et/ou du moteur L’icône g. 7.N indique la surchaue des composants électriques. Voir chap. 15. Icône levier d'embrayage/ débrayage de la transmission L’icône g. 7.O s'allume lorsque la transmission n'est pas embrayée (voir paragr. 6.3 et chap. 15). Icône présence d'opérateur à bord L’icône g. 7.P s'allume si l’opérateur n'est pas sur le siège (voir paragr. 7.2.2). Icône bouton d'urgence L’icône g. 7.Q s'allume si le bouton d'arrêt d'urgence est activé (voir paragr. 6.5).

6.8.2 Panneau de commande

(type « II ») g. 7 Bouton de démarrage de la machine Avec la clé insérée à fond (g. 6.A), ce bouton (g. 7.A) allume la machine et active toutes les fonctions. L’activation est indiquée par un « bip » sonore. REMARQUE Si toutes les conditions de sécurité sont respectées, l’icône « READY » (g. 7.K) s'allume et la machine est prête à être utilisée (voir chap. 7.4). Bouton d'activation/ de désactivation des organes de coupe En appuyant sur le bouton g. 7.B les organes de coupe sont activés/désactivés.

• Une fois les organes de coupe activés, ils peuvent commencer à fonctionner après quelques secondes.

• En désactivant les organes de coupe, un frein s'actionne simultanément et arrête leur rotation après quelques secondes. REMARQUE Si les organes de coupe sont activés sans que les conditions de sécurité ne soient respectées, la machine s'éteint ou elle ne peut pas être démarrée (voir paragr. 7.2.2). Bouton d'autorisation de tonte en marche arrière Lorsque le bouton g. 7.C est pressé l'autorisation de tonte en marche arrière est eective. Pour la tonte en marche arrière, activer les organes de coupe et en même temps maintenir le bouton pressé. REMARQUE L’absence d'autorisation de tonte en marche arrière est indiquée par un seul signal sonore. Bouton d'allumage du phare En appuyant sur le bouton g. 7.D le phare s'allume/éteint. Avec le phare allumé, l’icône g. 7.L s'allume.FR - 14 Bouton « CRUISE CONTROL » 7.G la fonction « EST ACTIVÉE/DÉSACTIVÉE.

• Quand on appuie sur le bouton

possible d'activer la fonction

la vitesse peut varier par

sur un terrain en plan.

Bouton de sélection du régime de l'organe de coupe

de l'organe de coupe.

de la batterie. Lorsque la

de rotation de l'organe de coupe pour une utilisation

de l'organe de coupe est

gazon dans des conditions

Voyants de la batterie 7.F indiquent

charge des batteries de la

FR - 15 Icône surchaue des contrôleurs et/ou du moteur L’icône g. 7.N indique la surchaue des composants électriques. Voir chap. 15. Icône levier d'embrayage/ débrayage de la transmission L’icône g. 7.O s'allume lorsque la transmission n'est pas embrayée (voir paragr. 6.3 et chap. 15). Icône présence d'opérateur à bord L’icône g. 7.P s'allume si l’opérateur n'est pas sur le siège (voir paragr. 7.2.2). Icône bouton d'urgence L’icône g. 7.Q s'allume si le bouton d'arrêt d'urgence est activé (voir paragr. 6.5). Icône ECO L’icône g. 7.J s'allume lorsque le régime de coupe ECO est sélectionné. Icône TURBO L’icône g. 7.R s'allume lorsque le régime de coupe TURBO est sélectionné.

6.9 FONCTION BLUETOOTH

La fonction Bluetooth permet la connexion directe sans ls entre la machine et un dispositif à courte distance. Il faut que l'application correspondante soit installée sur le dispositif pour l'échange de données :

1. télécharger l’application au moyen

du code QR indiqué sur la g. 37.

2. suivre les instructions.

La connexion bluetooth s'active automatiquement lors du démarrage de la machine et la connexion eective avec le dispositif est conrmée par l'allumage de l’icône g. 7.M. Vérier si la connexion au dispositif/ application est active.

7. UTILISATION DE LA MACHINE

AVERTISSEMENT Les normes de sécurité à suivre sont décrites au chap. 2. Respecter scrupuleusement ces indications pour ne pas s’exposer à de graves risques ou dangers.

7.1 OPÉRATIONS PRÉLIMINAIRES

Avant de commencer à travailler, eectuer une série de contrôles et d’opérations pour s'assurer que le travail est réalisé convenablement dans des conditions de sécurité maximales.

7.1.1 Contrôle des batteries

À la première utilisation de la machine après l'achat, il faut eectuer une recharge complète des batteries (paragr. 8.2.2). Avant chaque utilisation, vérier l'état de charge des batteries (g. 7.F).

7.1.2 Réglage du siège

Pour varier la position du siège, il faut desserrer les quatre vis de xation (g. 10.A) et le faire glisser au long des rainures du support. Une fois la position trouvée, serrer à fond les quatre vis (g. 10.A).

7.1.3 Pression des pneumatiques

Une bonne pression des pneumatiques est une condition essentielle pour obtenir un alignement parfait de l'ensemble des organes de coupe et donc une tonte uniforme de la pelouse.

1. Dévisser les capuchons de protection.

2. Relier les valves à une prise d'air comprimé

munie d'un manomètre (g. 11).

3. Régler la pression sur les valeurs

indiquées dans le tableau "Caractéristiques techniques".

7.1.4 Préparation de la machine au travail

REMARQUE Cette machine permet de couper la pelouse de diérentes façons ; il est recommandé, avant de commencer la tonte, de préparer la machine selon la coupe que l'on souhaite réaliser.FR - 16 a. Préparation pour la coupe et le ramassage de l'herbe dans le sac de ramassage Accrocher le sac de ramassage (g. 9.A) en introduisant les deux xations (g. 9.C) dans les rainures (g. 9.F) des deux supportes (g. 9.B). Vérier si le châssis du sac de ramassage (g. 9.D) s'accroche au crochet de xation (g. 9.E). b. Préparation pour la coupe et l'éjection arrière au sol de l’herbe Si l'on souhaite travailler sans le sac de ramassage, un kit de protection de l'éjection arrière est disponible, sur demande (en option, paragr. 16.3). Ce kit doit être xé à la plaque arrière comme indiqué dans les instructions correspondantes. c. Préparation pour la coupe et le hachage de l'herbe Si l'on souhaite tondre l'herbe, la hacher nement et la laisser sur le terrain, un kit de « mulching » (paragr. 16.1) est disponible sur demande. Ce kit doit être xé comme indiqué dans les instructions correspondantes.

7.2 CONTRÔLES DE SÉCURITÉ

Exécuter les contrôles de sécurité suivants et vérier si les résultats correspondent aux indications des tableaux.

INSTRUCTIONS DE SÉCURITÉ

Toujours eectuer les contrôles de sécurité avant l’utilisation.

7.2.1 Contrôle de sécurité général

Objet Résultat Batteries. Aucun dommage à leur boîtier et au couvercle. Commandes de contrôle du panneau de commande. En bon état. Aucune détérioration. Protection de l'éjection arrière, sac de ramassage. En bon état. Aucune détérioration. Montés correctement. Câbles électriques. Tout l'isolement en bon état. Aucune détérioration mécanique. Faire avancer et reculer la machine et relâcher la pédale de traction. La machine ralentit et s'arrête. Dispositifs de sécurité Ils agissent comme indiqué au paragr. 7.2.2

7.2.2 Contrôle des dispositifs de sécurité

Les dispositifs de sécurité agissent selon deux critères : A. Empêcher le démarrage du moteur si toutes les conditions de sécurité ne sont pas respectées; B. Arrêter le moteur si une seule condition de sécurité n’est plus respectée. État Action Résultat Opérateur assis. Pédale de traction au point mort (pédale relâchée). Bouton d'urgence déconnecté. Introduire la clé à fond. La machine est prête à la mise en marche. Machine en marche ou qui roule. L’opérateur se lève de son siège. Tous les dispositifs se désactivent. L’icône g. 7.E clignote et l’icône g. 7.P s'allume. Opérateur assis. Pédale de traction en position de conduite vers l'avant ou 'arrière. Essayer de mettre la machine en marche. Les icônes g. 7.E et g. 7.O restent allumées, les voyants de la batterie 1, 2, 4 et 5 clignotent.FR - 17 État Action Résultat Bouton d'urgence connecté. Essayer de mettre la machine en marche. La machine s'allume. L’icône g. 7.E clignote et l’icône g. 7.Q s'allume. La traction et les organes de coupe ne fonctionnent pas. Organes de coupe activés La marche arrière est actionnée sans maintenir le bouton d'autorisation de tonte en marche arrière enfoncé. Les organes de coupe se désactivent. Organes de coupe activés. Le sac de ramassage est soulevé ou la protection de l'éjection arrière est coupée (uniquement sur les modèles à ramassage arrière). Les organes de coupe se désactivent. Machine en marche et qui roule. La pédale de traction est relâchée. La machine ralentit et s'arrête. Machine en marche et qui roule. Conduite d'essai. Aucune vibration anormale, aucun son anormal, fonctionnement correct de la direction, des commandes et des pédales. DANGER Si l’un des résultats dière de ce qui est indiqué dans les tableaux, ne pas utiliser la machine. S’adresser à un centre d’assistance pour les contrôles nécessaires et la réparation. REMARQUE Ne pas oublier que les dispositifs de sécurité empêchent le démarrage du moteur lorsque les conditions de sécurité ne sont pas remplies. Dans ce cas, une fois l'autorisation de démarrage rétablie, extraire la clé avant de pouvoir démarrer à nouveau la machine.

Respecter les limites indiquées dans le tableau « Caractéristiques techniques » et sur la g. 12, quel que soit le sens de marche. Se rappeler qu’il n’existe pas de pente "sûre". Se déplacer sur des terrains en pente demande une attention particulière. Pour éviter de basculer ou de perdre le contrôle de la machine :

• Ne jamais tondre en travers de la pente. Les pelouses en pente se tondent dans le sens de la montée et de la descente et jamais transversalement, en marche avant. Faire très attention aux changements de direction et à ce que les roues en amont ne rencontrent pas d'obstacles (cailloux, branches, racines, etc.) susceptibles de faire glisser la machine sur le côté, de la renverser ou d'entraîner une perte de contrôle du véhicule.

• Ne pas s’arrêter ou repartir brusquement dans une pente ou dans une côte.

• Engager la traction en douceur et en faisant particulièrement attention pour éviter le cabrage de la machine.

• Réduire la vitesse :

• avant tout changement de direction et dans les virages serrés ;

• avant d'affronter une pente, notamment en descente, de façon à garantir l'espace de freinage de sécurité.

• Ne jamais passer la marche arrière pour réduire la vitesse dans les pentes : cela pourrait provoquer la perte de contrôle du véhicule, surtout sur des terrains glissants. INSTRUCTION La vitesse d'avancement est limitée si la machine avance sur une pente.

1. Contrôler que la transmission

soit embrayée (paragr. 6.3).

2. S’asseoir au poste de conduite.

3. Insérer la clé à fond (g. 6.A).

4. Attendre à ce que le contrôle électrique de

la machine soit réalisé, pendant lequel les icônes du panneau de commande s'allument.

5. Appuyer sur le bouton de

6. Attendre à ce que l'icône « Ready »

(g. 7.K) soit allumée de manière xe.FR - 18 REMARQUE À la n du contrôle électrique le phare à led s'allume pendant un instant.

7.5.1 Marche et déplacements

Lors des déplacements :

1. débrayer les organes de coupe

(paragr. 6.8, g. 7.B) ;

2. porter l'ensemble des organes de

coupe à la hauteur maximale ;

3. Enfoncer la pédale de traction pour faire

avancer la machine dans le sens de la marche désirée et appuyer progressivement sur la pédale pour obtenir la vitesse voulue.

4. Se rendre dans la zone de travail.

DANGER L’activation de la traction doit s'eectuer selon les modalités décrites (paragr. 6.2) an d'éviter un enclenchement trop brusque qui pourrait provoquer un cabrage et la perte de contrôle de l'engin, surtout sur une pente. REMARQUE La marche arrière doit être engagée à l'arrêt.

7.5.2 Tonte du gazon

1. Mettre l’ensemble des organes de coupe

g. 7.B), uniquement sur les tapis herbeux, en évitant d'activer les organes de coupe sur des terrains pierreux ou quand l'herbe est trop haute.

3. Commencer à rouler et à tondre le

gazon de manière progressive, en prenant toutes les précautions nécessaires.

4. Adapter la vitesse d'avancement (paragr. 6.2)

et la hauteur de tonte (paragr. 6.4) aux conditions du gazon (hauteur, densité et humidité) et à la quantité d'herbe tondue. INSTRUCTION La vitesse d'avancement diminue si le seuil de charge de la batterie est au- dessous de 40 % (paragr. 8.2.2). REMARQUE La pelouse aura un meilleur aspect si les coupes sont toujours eectuées à la même hauteur et alternativement dans les deux sens (g. 14.A.B.). REMARQUE Pour pouvoir reculer avec les organes de coupe activés, maintenir le bouton d'autorisation de tonte en marche arrière enfoncé (g. 7.C) pour ne pas provoquer l'arrêt du moteur. Désactiver les organes de coupe et placer l'ensemble des organes de coupe sur la hauteur maximale (paragr. 6.4) :

• Lors des déplacements d’une zone de travail à une autre

• Pour traverser des surfaces non herbeuses

• À chaque fois qu'il faut passer un obstacle.

7.5.3 Conseils pour maintenir

• Pour maintenir une pelouse d'un bel aspect, vert et souple, il faut la tondre régulièrement. La pelouse peut être constituée d’herbes de typologies diérentes. Si l’on tond la pelouse fréquemment, les herbes qui poussent le plus sont celles qui ont beaucoup de racines, qui forment une couverture herbeuse solide ; si au contraire on la tond moins fréquemment, il se développe des herbes hautes et sauvages (trèe, marguerites, etc.).

• Il est toujours préférable de tondre l’herbe lorsque la pelouse est bien sèche.

• Les organes de coupe doivent être en bon état et bien aûtés, de façon à ce que la coupe soit nette et sans irrégularités; dans le cas contraire, on obtiendrait un jaunissement des pointes.

• La fréquence des tontes doit être proportionnelle à la croissance de l’herbe, en évitant qu’entre une tonte et l’autre l’herbe pousse trop.

• Lors des périodes les plus chaudes et sèches, il est conseillé de garder l’herbe légèrement plus haute an de réduire le dessèchement du terrain.

• La hauteur optimale de l'herbe d'une pelouse bien soignée est d'environ 4 à 5 cm et, avec une seule tonte, il ne devrait pas être nécessaire de couper plus d'un tiers de la hauteur totale. Si l’herbe est très haute, il vaut mieux la tondre en deux fois, à un jour d’intervalle; la première avec les organes de coupe à la hauteur maximale et éventuellement avec le sillage réduit, la seconde à la hauteur souhaitée (g. 13).

• La pelouse aura un meilleur aspect si les coupes sont eectuées alternativement dans les deux sens (g. 14).

• Si la goulotte de déchargement se colmate, réduire la vitesse de déplacement car elleFR - 19 pourrait être excessive par rapport aux conditions du gazon ; si le problème persiste, les organes de coupe ne sont pas assez aûtés ou le prol des ailettes est déformé.

• Faire très attention à proximité des buissons et des bordures, car une manœuvre erronée pourrait détériorer le parallélisme et le bord et les organes de coupe.

7.5.4 Vidange du sac de ramassage

REMARQUE N'eectuer cette opération que lorsque les organes de coupe sont débrayés ; dans le cas contraire, le moteur s'arrêterait. REMARQUE Ne pas attendre que le sac de ramassage soit trop plein, an d’éviter que la goulotte de déchargement ne se colmate. Un signal sonore continu indique le remplissage du sac de ramassage. Procéder comme suit :

1. débrayer les organes de coupe (paragr. 6.8,

g. 7.B) et le signal s'interrompt ;

2. Arrêter la machine ;

3. saisir la poignée arrière (g. 15.A) et basculer

le sac de ramassage pour le vider ;

4. refermer le sac de ramassage

de sorte qu'il reste accroché au crochet de xation (g. 9.E).

7.5.5 Nettoyage de la goulotte

de déchargement La tonte d’herbe très haute ou mouillée, unie à une vitesse d’avancement trop élevée, peut provoquer le colmatage de la goulotte de déchargement. En cas de colmatage, suivre les instructions décrites au ch. 8.3.2.

7.5.6 Fin de la tonte

Une fois la tonte terminée :

1. débrayer les organes de coupe ;

2. eectuer le parcours de retour avec

l'ensemble des organes de coupe sur la position de hauteur maximale (paragr. 6.4).

Pour arrêter la machine :

1. Relâcher la pédale de la traction

pour arrêter la marche.

2. Extraire la clé pour éteindre

la machine (g. 6.A). REMARQUE Pour préserver la charge des batteries, ne pas laisser la clé insérée lorsque la machine n'est pas utilisée.

7.7 APRÈS L’UTILISATION

1. Laisser la machine refroidir avant de la

ranger dans un local quelconque.

2. Nettoyer (paragr. 8.3).

3. Vérier s’il n’y a pas de composants

desserrés ou endommagés. Le cas échéant, remplacer les composants endommagés et serrer les vis et les boulons éventuellement desserrés ou contacter le centre d’assistance autorisé.

4. Garer la machine à proximité d'une prise

de courant et recharger les batteries (paragr. 8.2.2), de façon à ce qu'elle fonctionne parfaitement lors de l'utilisation suivante. Alternativement extraire les batteries de leur logement et les charger avec le chargeur de batterie extérieur (en option). À chaque fois que la machine est laissée sans surveillance, que le poste de conduite est abandonné ou que la machine est garée :

1. Arrêter la machine.

2. Porter l'ensemble des organes de

coupe à la hauteur minimale.

3. Vérier si toutes les pièces en mouvement

se sont complètement arrêtées.

4. Enlever la clé de contact (g. 6.A).

ATTENTION Laisser toujours la machine dans une zone ombragée ou dans un local à l'abri, à une température inférieure à +35 °C.

DANGER Les normes de sécurité à suivre sont décrites au chap. 2. Respecter scrupuleusement ces indications pour ne pas s’exposer à de graves risques ou dangers. Avant d’eectuer tout contrôle, tout nettoyage ou toute intervention d’entretien/réglage sur la machine :FR - 20

1. Désactiver l'ensemble des organes de coupe.

2. Arrêter la machine.

3. Vérier si toutes les pièces en mouvement

se sont complètement arrêtées.

4. Enlever la clé (Fig. 6.A).

DANGER Ne jamais laisser la clé insérée ou à la portée des enfants ou de personne inappropriées.

5. Lire les instructions correspondantes.

6. Porter des vêtements appropriés, des gants

de sécurité et des lunettes de protection Les fréquences et les types d'intervention sont récapitulés dans le « Tableau d'entretien ». Le tableau a pour but de vous aider à maintenir votre machine en conditions d’ecacité et de sécurité. Il rappelle les principales interventions et la périodicité prévue pour chacune d’elles. Eectuer l’action correspondante en fonction de la première échéance qui se produit. L'utilisation de pièces de rechange et d'accessoires qui ne sont pas d'origine et/ou ne sont pas correctement montés pourrait avoir des conséquences négatives sur le fonctionnement et sur la sécurité de la machine. Le fabricant décline toute responsabilité en cas de dommages, accidents ou de lésions causés par ces produits. Les pièces de rechange d’origine sont fournies par les ateliers d’assistance et par les concessionnaires agréés.

8.2.1 Autonomie des batteries

L’autonomie des batteries (et donc la surface de pelouse pouvant être traitée avant la recharge) est principalement déterminée par : A. des facteurs de travail, qui entraînent une consommation plus importante d'énergie (ex. coupe avec de l'herbe dense, haute, humide). B. Comportements de l’utilisateur à éviter :

• des démarrages et des arrêts fréquents pendant le travail ;

• une hauteur de coupe trop basse par rapport aux conditions de l’herbe ;

• une vitesse d'avancement trop élevée par rapport à la quantité d'herbe à couper. C. des facteurs environnementaux, tels qu'une température ambiante élevée, supérieure à +35 °C. Pour optimiser l’autonomie des batteries, il est toujours convenable de :

• couper l’herbe lorsque le gazon est sec;

• couper l’herbe fréquemment de façon à ne pas lui faire atteindre une hauteur élevée;

• établir une hauteur de coupe supérieure lorsque l’herbe est très haute et eectuer un deuxième passage à une hauteur inférieure;

• ne jamais utiliser la machine réglée sur la fonction « mulching » (le cas échéant) lorsque l'herbe est très haute ;

• couper l’herbe à une température comprise entre +5 et +35 °C ;

• utiliser la fonction « Eco » (g. 7II-H, paragr. 6.8.2).

8.2.2 Recharge des batteries

La batterie de la machine doit impérativement être chargée :

• Avant d’utiliser la machine, la première fois après l’avoir achetée.

• Lorsque le seuil minimum de recharge est atteint (g. 7.F).

• Avant une période prolongée d'inactivité de la machine.

• Tous les deux mois pendant le remisage.

• Avant de la mettre en service après une période d’inactivité prolongée. ATTENTION Quand la batterie n'est pas branchée à la prise de secteur à travers le chargeur de batterie correspondant, la recharge des batteries diminue, même si la machine n'est pas utilisée. Si les batteries se déchargent profondément, elles pourraient subir de graves dommages, voire devenir inutilisables. La garantie ne couvre pas les dommages dus à des batteries mal rechargées. ATTENTION La recharge doit se produire exclusivement au moyen du chargeur de batterie (g. 17.A) ou alternativement du chargeur de batterie extérieur (g. 36.B). D'autres systèmes de recharge peuvent irrémédiablement détériorer les batteries. ATTENTION Les batteries doivent être rechargées dans un endroit à l'abri des intempéries, à l'ombre, à une température comprise entre 0 e +35 °C. Les batteries sont munies d’une protection qui empêche son rechargement si la température ambiante n’est pas comprise entre 0° et +45 °C. REMARQUE La batterie peut être rechargée à tout moment, même partiellement, sans aucun risque de l’abîmer.

INSTRUCTIONS DE SÉCURITÉ

Ne pas eectuer d'entretien ou de nettoyage pendant que les batteries se rechargent.FR - 21 a. Charge de la batterie à bord Pour recharger la batterie :

1. Approcher la machine à une prise de

courant et enlever la clé (g. 6.A) ;

2. Soulever le siège ;

3. Soulever le bouchon de la prise

de recharge (g. 16.A) ;

4. Brancher le chargeur de batterie fourni

de série (g. 17.A) à la prise de recharge avec la baïonnette de xation appropriée du connecteur correspondant (g. 17.B) ;

5. Brancher le chargeur de batterie à

la prise de secteur, en insérant la che correspondante (g. 18). Pour recharger la batterie, une prise munie d'un interrupteur diérentiel de sécurité (g. 19.A) est fournie en option, dans laquelle brancher le câble de recharge (g. 19.E). La prise avec interrupteur diérentiel de sécurité doit être branchée à la prise de secteur et le test de fonctionnement doit être eectué:

1. Appuyer sur le bouton « RESET »

(g. 19.B) pour mettre en marche. Le voyant « ON » (g. 19.C) doit s'allumer.

2. Appuyer sur le bouton « TEST »

(g. 19.D) pour eectuer le test de fonctionnement. Le voyant « OFF » (g. 19.C) doit s'allumer. DANGER Si le test de fonctionnement donne un résultat négatif, la prise avec interrupteur diérentiel ne doit pas être utilisée. Si le test de fonctionnement donne un résultat positif, on pourra l'utiliser en procédant à la recharge. Pendant la recharge les voyants de signalisation de la batterie (g. 7.F) clignotent de manière progressive. Lorsque chaque seuil de recharge est atteint, le voyant correspondant reste allumé de manière xe, tandis que les autres continuent à clignoter. ATTENTION Après 24 heures de fonctionnement le chargeur de batterie embarqué se désactive et les batteries ne continuent pas à être chargées pendant un temps indéterminé. INSTRUCTION La charge des batteries installées se produit en séquence. Il est donc conseillé d’eectuer toujours un cycle complet de charge.

b. Charge de la batterie en dehors de la machine Pour recharger la batterie :

1. Ouvrir la trappe (g. 20.A) du

logement des batteries.

2. Appuyer sur le bouton de déverrouillage

situé sur la batterie (g. 32.A) et retirer la batterie (g. 32.B).

3. Insérer la batterie (g. 33.A) dans

le logement correspondant du chargeur de batterie (g. 33.B).

4. Brancher le chargeur de batterie (g. 33.B)

sur une prise de courant, avec une tension correspondant à celle indiquée sur la plaque.

5. Procéder à la recharge complète

en suivant les instructions de la notice du chargeur de batterie.

6. Une fois la recharge terminée, retirer la

batterie (g. 34.A) de son logement dans le chargeur de batterie (g. 34.B).

7. Débrancher le chargeur de

batterie (g. 34.B) du secteur.

8. Réintroduire la batterie (g. 35.A) dans

son logement sur la machine et refermer la trappe du logement des batteries. Les batteries peuvent continuer à être chargées pendant un temps indéterminé. État de charge (SOC) Allumage du voyant

60 % ≤ SOC < 80 % 40 % ≤ SOC < 60 % 20 % ≤ SOC < 40 % 10 % ≤ SOC < 20 % INSTRUCTION Les temps de charge des batteries pourraient augmenter si la machine a été utilisée dans des conditions de fonctionnement diciles, avec par conséquent une signalisation de surchaue des batteries (chap. 15). INSTRUCTION Si la batterie est complètement déchargée, les voyants de signalisation restent éteints jusqu'à atteindre le seuil minimum de charge. REMARQUE Lorsque le niveau de charge descend au- dessous du seuil de 10 % le premier voyant de la batterie commence à clignoter. Au- dessous du seuil de 4 % le premier voyant de la batterie commence à clignoter rapidement et les organes de coupe se désactivent. Il faut les rentrer et recharger les batteries. Une fois la recharge terminée, le système de recharge s'éteint après 24 heures ; il n'y a aucun maintien ni rétablissement automatique de la charge des batteries. INSTRUCTION Si avec le chargeur de batterie branché au tracteur, les 5 voyants (g. 7.F) clignotent simultanément, cela signie que la charge n'est pas en cours. Vérier le branchement du chargeur de batterie/secteur. REMARQUE Pendant la recharge, toutes les fonctions de la machine sont désactivées, même en insérant la clé à fond. ATTENTION Les batteries montées sur la machine ont été conçues et réalisées pour ce type d'utilisation, donc : - NE PAS remplacer les batteries par des batteries non d'origine; - NE PAS procéder à des interventions dont la description ne gure pas dans ce manuel. En cas de problème avec les batteries, veuillez contacter votre Revendeur.

Après chaque utilisation, eectuer les opérations de nettoyage en suivant les instructions ci-après.

8.3.1 Nettoyage de la machine

• Nettoyer l'extérieur de la machine en passant une éponge imbibée d'eau et de détergent sur les éléments en plastique de la carrosserie; veiller à ne mouiller ni les moteurs électriques, ni les batteries, ni les composants du circuit électrique.

• Pour réduire le risque d’incendie, les moteurs et les logements des batteries doivent toujours être dégagés de résidus d’herbe, de feuilles ou de graisse excessive.

• Maintenir le panneau de commande libre de saleté et de détritus. ATTENTION Ne jamais utiliser d'eau à haute pression ou de liquides agressifs pour laver la carrosserie et les moteurs électriques.

8.3.2 Nettoyage de la goulotte

de déchargement En cas de colmatage de la goulotte de déchargement, il faut :

1. retirer le sac de ramassage ou la

protection de l'éjection arrière ;

2. retirer l’herbe accumulée, en agissant par

l'ouverture de déchargement de la goulotte.

8.3.3 Nettoyage du sac de ramassage

1. Vider le sac de ramassage.

2. Le secouer pour éliminer les

résidus d'herbe et de terre.

3. Remonter le sac et procéder au lavage

de l'intérieur de l'ensemble des organes de coupe (paragr. 8.3.4-a), puis retirer, vider, rincer et replacer le sac de façon à favoriser un séchage rapide.FR - 23

8.3.4 Réglages de l'ensemble

des organes de coupe Nettoyer soigneusement l’ensemble organes de coupe pour retirer tout résidu d'herbe ou détritus. AVERTISSEMENT Lors du nettoyage de l'ensemble des organes de coupe, éloigner toute personne et tout animal de la zone alentour

a. Nettoyage de la partie intérieure ATTENTION Le lavage de l’intérieur de l’ensemble des organes de coupe et de la goulotte de déchargement doit être réalisé avec le sac de ramassage monté et le bouchon mulching inséré (le cas échéant) ou la protection de l'éjection arrière montée.

1. Positionner la machine sur une

surface plane et solide.

2. Raccorder un tuyau d'eau (g. 23.A) à

un des deux raccords correspondants (g. 23.B) et ouvrir la sortie d’eau.

3. S’asseoir au poste de conduite

et démarrer la machine.

4. Baisser complètement l'organe de coupe

et activer les organes de coupe.

5. Faire couler l’eau pendant quelques

minutes et arrêter la machine.

6. Fermer l'eau et débrancher

le tuyau du raccord.

7. Répéter la procédure sur l’autre raccord.

b. Nettoyage de la partie extérieure

INSTRUCTIONS DE SÉCURITÉ

Il faut éviter que des débris et des résidus d’herbe sèche ne s’accumulent sur la partie supérieure de l'ensemble des organes de coupe afin de maintenir le niveau optimal d’efficacité et de sécurité de la machine. Pour nettoyer la partie supérieure de l'ensemble des organes de coupe, il faut :

• abaisser complètement l'ensemble des organes de coupe ;

• souer la partie supérieure de l’ensemble (g. 23.C) avec un jet d’air comprimé.

8.3.5 Nettoyage des ltres de

ventilation des batteries Tous les ans il faut nettoyer les ltres de ventilation de la batterie comme décrit ci-dessous :

1. Ouvrir la trappe (g. 20.A) du

logement des batteries :

3. Déposer le ltre de ventilation (g. 22.C)

de la trappe du logement des batteries et le nettoyer avec de l'air comprimé.

4. Ensuite remonter le ltre dans la

trappe en l'assurant avec les bagues de xation correspondantes. REMARQUE Eectuer les opérations des deux côtés de la machine.

Objet Action Ensemble des organes de coupe Lubrier les points de levage avec de l'huile (g. 24). Axes des roues Déposer les roues. Lubrier les axes avec de la graisse (g. 30).

8.5 ÉCROUS ET VIS DE FIXATION

• Maintenir les écrous et les vis bien serrés, de façon à ce que la machine fonctionne toujours en toute sécurité.

Contacter immédiatement le revendeur ou un centre spécialisé en cas d’irrégularités de fonctionnement : - du point mort de la pédale de traction (frein de service) ; - de l'embrayage et de l'arrêt des organes de coupe - de l'insertion de la traction en marche avant ou arrière.FR - 24

9.2.1 Alignement ensemble des

organes de coupe Pour tondre une pelouse de manière uniforme, il est essentiel que l'ensemble des organes de coupe soit bien réglé. En cas de coupe irrégulière, contrôler la pression des pneumatiques (paragr. 7.1.3). Si cela ne sut pas pour obtenir une tonte uniforme, contacter le revendeur pour régler l’alignement de l'ensemble des organes de coupe.

9.2.2 Organes de coupe

Un organe de coupe mal aiguisé arrache l'herbe et fait jaunir la pelouse.

INSTRUCTIONS DE SÉCURITÉ

Toujours remplacer les deux organes de coupe détériorés, tordus ou usés, ainsi que ses vis, pour maintenir l'équilibrage. AVERTISSEMENT Toutes les opérations concernant les organes de coupe (démontage, aûtage, équilibrage, réparation, remontage et/ou remplacement) sont des travaux compliqués qui demandent une compétence spécique outre à l’utilisation d’équipements spéciaux ; pour des raisons de sécurité, il faut donc toujours les faire exécuter dans un centre spécialisé. ATTENTION Toujours utiliser des organes de coupe d’origine, portant le code indiqué dans le tableau « Caractéristiques techniques ». REMARQUE Vu l’évolution du produit, les organes de coupe cités dans le tableau des caractéristiques techniques pourraient être remplacés dans le futur par d'autres organes, ayant des caractéristiques analogues d’interchangeabilité et de sécurité de fonctionnement.

9.3.1 Opérations préliminaires

DANGER Utiliser un dispositif de levage adéquat. Avant de remplacer les roues, eectuer les opérations suivantes :

1. Placer la machine sur une surface solide et

plane, garantissant la stabilité de la machine.

2. Arrêter la machine.

3. Retirer la clé de contact.

4. Positionner le dispositif de levage au niveau

du point de levage à côté de la roue à remplacer (paragr. 9.3.2 ; paragr. 9.3.3).

5. Contrôler que le dispositif de levage est

parfaitement perpendiculaire au terrain.

9.3.2 Choix et positionnement du

cric sur les roues arrière

1. Placer des cales en bois (g. 25.A) à la

base de la roue (g. 25.B) se trouvant du côté de la roue à remplacer (g. 25.C).

2. La hauteur maximale possible pour le

cric fermé est de 130 mm. (g. 26).

3. Positionner le cric sous la plaque postérieure

(g. 27.A), à 180 mm du bord latéral (g. 26). REMARQUE En positionnant le cric de la façon décrite dans ce paragraphe, on ne soulève que la roue à remplacer.

9.3.3 Choix et positionnement du

cric sur les roues avant

1. Placer des cales en bois (g. 28.A) à la

base de la roue (g. 28.B) se trouvant derrière la roue à remplacer (g. 28.C).

2. La hauteur maximale possible pour

le cric fermé est de 170 mm.

3. Appuyer sur le cric (g. 29.A) une

cale en bois carrée (g. 29.B) d'environ 5 x 2 cm de section. ATTENTION La cale en bois évite l'endommagement de l’axe avant.FR - 25

4. Pendant cette phase maintenir la cale

équilibrée sur le cric à l'aide de la main. Soulever le cric de façon à ce que la cale s'appuie sur le châssis et aux parties de la structure (g. 29.C). REMARQUE Le cric permet ainsi de lever tout l'axe avant.

9.3.4 Remplacement de la roue

INSTRUCTIONS DE SÉCURITÉ

S'assurer que la machine reste stable et immobile lors du soulèvement. Si l'on note une anomalie, abaisser immédiatement le cric, vérier et régler les problèmes éventuels puis soulever à nouveau la machine.

1. Extraire le couvercle (g. 30.A).

2. Soulever la machine de façon à pouvoir

extraire la roue sans diculté.

3. À l'aide d'un tournevis, extraire la

bague élastique (g. 30.B) et la rondelle d'épaulement (g. 30.C).

4. Retirer la roue à remplacer.

5. Appliquer de la graisse lubriante

sur l'essieu (g. 30.D).

6. Monter la roue de rechange.

7. Repositionner la rondelle d'épaulement

et la bague élastique avec soin. REMARQUE Vérier que les roues arrière sont à la même hauteur (g. 31.A) et que la diérence de diamètre extérieur entre les deux roues (g. 31.B) ne dépasse pas de 8 à 10 mm. Si la diérence est supérieure, il faudra, pour éviter des tontes irrégulières, faire régler l'alignement de l'ensemble des organes de coupe par un atelier autorisé.

9.3.5 Réparation ou remplacement

des pneus Les pneus sont du type « Tubeless » ; par conséquent, seul un réparateur professionnel peut remplacer un pneu ou réparer un pneu crevé, selon les modalités requises pour ce type de pneu.

9.4 REMPLACEMENT DES

LAMPES À LED En cas de défaut du phare à led, s'adresser à un centre d'assistance agréé.

Lorsqu'on s'apprête à remiser la machine pendant plus de 30 jours :

1. Retirer la clé de contact.

2. Nettoyer soigneusement la machine.

3. Vérier si la machine n’est pas

détériorée. Si nécessaire, contacter le centre d’assistance agréé.

4. Stocker la machine :

• avec l'ensemble des organes de coupe abaissé

• dans un environnement sec ;

• à l'abri des intempéries, à l'ombre, à une température comprise entre 0 et +40 °C;

• de préférence recouverte d’une toile ;

• dans un endroit inaccessible aux enfants ;

• après avoir retiré les clés ou les outils utilisés pour l’entretien. ATTENTION Il faut eectuer une recharge complète de la batterie au moins une fois par mois et toutes les fois qu'on a l'intention de se servir de la machine. Lors de la remise en marche de la machine, la préparer comme indiqué au chapitre « 7. Utilisation de la machine ».

11. MANUTENTION ET TRANSPORT

• Pour déplacer la machine, il faut :

1. Désactiver l'ensemble des

2. porter l'ensemble des organes de

coupe à la hauteur maximale ;

3. éteindre la machine et retirer

• Pour transporter la machine à l'aide d'un camion ou d'une remorque, il faut :

• utiliser des rampes d'accès résistantes, d'une longueur et une largeur adéquates ;

• charger la machine avec le moteur électrique éteint, la clé de contact retirée de son logement sur la machine, sans conducteur, par poussée, en utilisant un nombre approprié de personnes ;

• abaisser l'ensemble des organes de coupe ;

• la positionner de façon à ce qu’elle ne représente aucun danger ;

• activer la transmission (paragr. 6.3) ;

• La bloquer solidement au véhicule de transport à l’aide de cordes et de sangles pour éviter son renversement avec un possible endommagement.FR - 26

INSTRUCTIONS DE SÉCURITÉ

En cas de ne pas être en mesure de réaliser la manutention ou le transport en toute sécurité, s'adresser au centre d'assistance.

12. ASSISTANCE ET RÉPARATIONS

Ce manuel fournit toutes les informations nécessaires au fonctionnement de la machine et à un entretien de base correct pouvant être eectué par l’utilisateur. Toutes les interventions de réglage et d’entretien qui ne sont pas décrites dans ce manuel doivent être exécutées par le concessionnaire ou un centre spécialisé disposant des connaissances et des équipements nécessaires pour que le travail soit exécuté correctement, en maintenant le niveau de sécurité et les conditions de la machine d’origine. Les opérations exécutées dans des structures inadéquates ou par des personnes non qualiées entraînent la caducité de toute forme de garantie que ce soit et de toute obligation ou responsabilité du fabricant.

• Seuls les ateliers d’assistance agréés peuvent eectuer les réparations et l’entretien sous garantie.

• Les ateliers d’assistance agréés utilisent exclusivement des pièces de rechange d’origine. Les pièces de rechange et les accessoires d’origine ont été développés spécialement pour les machines.

• Les pièces de rechange et les accessoires qui ne sont pas d’origine ne sont pas approuvés ; l’utilisation de pièces de rechange et d’accessoires qui ne sont pas d’origine compromet la sécurité de la machine et dégage le fabricant de toute obligation ou responsabilité.

• Nous conseillons de coner la machine une fois par an à un atelier d’assistance agréé pour l’entretien, l’assistance et le contrôle des dispositifs de sécurité.

13. COUVERTURE DE LA GARANTIE

Les conditions de garantie s’adressent uniquement aux consommateurs, c’est-à- dire aux utilisateurs non professionnels. La garantie couvre tous les défauts de qualité des matériaux et de fabrication, qui seront vériés, pendant toute la période de validité de la garantie, par votre revendeur ou votre centre spécialisé. L’application de la garantie se limite à la réparation ou à la substitution du composant défectueux. L’application de la garantie est soumise à un entretien régulier de la machine. L’utilisateur devra suivre attentivement toutes les instructions fournies dans la documentation ci-jointe. La garantie ne couvre pas les dommages dus à :

• Manque de connaissance des documents joints (Manuel d’utilisation).

• Utilisation professionnelle.

• Inattention, négligence.

• Causes externes (éclairs, chocs, présence de corps étrangers à l’intérieur de la machine) ou accident.

• Emploi et montage impropres ou non autorisés par le fabricant.

• Emploi de pièces de rechange non originales (pièces adaptables).

• Utilisation d’accessoires non fournis ou non approuvés par le fabricant. La garantie ne couvre pas non plus :

• Les opérations d’entretien ordinaire/ extraordinaire (décrites dans le manuel d’utilisation).

• L'usure normale des matériaux de consommation comme les organes de coupe, les roues, les phares, les boulons de sécurité et les câblages.

• Détérioration esthétique de la machine due à son utilisation.

• Les supports des organes de coupe.

• Les frais accessoires éventuellement liés à l’activation de la garantie, tels que le déplacement chez l’utilisateur, le transport de la machine chez le concessionnaire, la location d’équipements pour son remplacement ou l’appel à une société externe pour tous les travaux d’entretien. L’utilisateur est protégé par les lois en vigueur sur le territoire national. Les droits de l’acheteur prévus par ses propres lois nationales ne sont aucunement limités par la présente garantie.FR - 27

14. TABLEAU D’ENTRETIEN

Les cases ci-contre vous permettent d'enregistrer la date et la quantité d'heures de fonctionnement où l’intervention a été réalisée. Intervention Périodicité (heures) Réalisée (date ou heures) Remarques Contrôle de toutes les xations Avant chaque utilisation Contrôle de la pression des pneumatiques Avant chaque utilisation paragr. 7.1.3 Contrôles de sécurité/ Vérication des commandes Avant chaque utilisation paragr. 7.2 Contrôle du levier de déblocage de la transmission Avant chaque utilisation paragr. 6.3 Charge des batteries Avant chaque utilisation À la n de chaque utilisation Avant le remisage paragr. 8.2 Nettoyage général et contrôle À la n de chaque utilisation paragr. 8.3 Contrôle des dommages sur la machine. Si nécessaire, contacter le centre d’assistance agréé. À la n de chaque utilisation Contrôle et aûtage des organes de coupe 25 * Remplacement des organes de coupe 100 * Lubrication générale 25 paragr. 8.4 ** Vérication/nettoyage des ltres de ventilation des batteries Annuel paragr. 8.3.5

• Opération qui doit être exécutée chez un concessionnaire ou dans un centre spécialisé. ** Le graissage général devrait également être eectué à chaque fois que l’on prévoit une longue période d’inactivité de la machine.

15. IDENTIFICATION DES ANOMALIES

Dysfonctionnement Cause Solution

1. La machine ne s'allume pas. Batterie déchargée. Recharger la batterie (paragr. 8.2.2).FR - 28

2. Le chargeur de batterie

n’eectue pas le rechargement des batteries. Batterie insérée de manière incorrecte dans le chargeur de batterie. Contrôler que l'insertion est correcte (g. 33). Conditions environnementales non adéquates. Eectuer la recharge dans un milieu présentant une température adéquate (voir livret d’instructions de la batterie/chargeur de batterie). Contacts sales. Nettoyer les contacts. Absence de tension au chargeur de batterie. Vérier que la che est bien insérée et qu’il y a de la tension au niveau de la prise de courant. Chargeur de batterie défectueux. Remplacer par une pièce de rechange originale. Si le problème persiste, consulter la notice du chargeur de batterie.

3. Coupe irrégulière L’aûtage des organes de

coupe est insusant. Se rendre dans un centre d'assistance agréé. Vitesse d’avancement élevée par rapport à la hauteur de l’herbe à couper. L'ensemble de l’organe de coupe est plein d’herbe. Réduire la vitesse d'avancement et/ ou augmenter la hauteur de coupe. Attendre que l’herbe soit sèche. Nettoyer l'ensemble de l’organe de coupe.

4. Vibration anormale

durant l'utilisation. Organes de coupe déséquilibrés. Organes de coupe desserrés. Parties desserrées. Dommages éventuels Se rendre dans un centre d'assistance agréé pour eectuer les contrôles, les remplacements ou les réparations.

5. L’icône g. 7.E reste

allumée et les voyants de la batterie 2 et 5 clignotent. Surcharge de courant depuis la batterie à cause de :

1. Conditions de fonctionnement

trop diciles. Réduire la vitesse d'avancement. Augmenter la hauteur de coupe.

2. Pente trop raide. Réduire la vitesse d'avancement

et vérier la pente du terrain sur lequel on travaille.

6. L’icône g. 7.N clignote. Toutes

les autres indications sur le panneau de commande (icônes/voyants) restent en fonctionnement et visibles. Pré-alarme de surchaue de la batterie, du moteur de traction et/ou des moteurs des organes de coupe à cause de :

fonctionnement diciles. Réduire la vitesse d'avancement. Augmenter la hauteur de coupe.

7. Les icônes g. 7.E et g. 7.N

restent allumées et les voyants de la batterie 2 et 4 clignotent. Surchaue/baisse excessive de température de la batterie à cause de : Éteindre la machine, attendre au moins 5 minutes et ensuite la redémarrer.

fonctionnement diciles. Réduire la vitesse d'avancement. Augmenter la hauteur de coupe.

2. Conditions environnementales

non adéquates. Travailler dans un environnement avec une température adaptée aux conditions de fonctionnement de la machine.FR - 29

8. L’icône g. 7.E reste allumée

et les voyants de la batterie 1, 4 et 5 clignotent. Surcharge de courant aux organes de coupe à cause de :

fonctionnement diciles. Réduire la vitesse d'avancement. Augmenter la hauteur de coupe.

2. Obstructions qui empêchent la

rotation des organes de coupe. Retirer les obstructions.

3. L'ensemble des organes de

coupe est plein d’herbe. Nettoyer l'ensemble des organes de coupe.

9. Les icônes g. 7.E et g. 7.N

restent allumées et les voyants de la batterie 1 et 3 clignotent. Surchaue des moteurs des organes de coupe à cause de : Éteindre la machine, attendre au moins 5 minutes et ensuite la redémarrer. Conditions de fonctionnement diciles. Réduire la vitesse d'avancement. Augmenter la hauteur de coupe.

10. L’icône g. 7.E reste

allumée et les voyants de la batterie 1, 3 et 5 clignotent. Calage des moteurs des organes de coupe à cause de :

fonctionnement diciles. Réduire la vitesse d'avancement. Augmenter la hauteur de coupe.

2. Obstructions qui empêchent la

rotation des organes de coupe. Retirer les obstructions.

3. L'ensemble des organes de

coupe est plein d’herbe. Nettoyer l'ensemble des organes de coupe.

11. Les icônes g. 7.E et g. 7.N

restent allumées et les voyants de la batterie 1, 2 et 4 clignotent. Surchaue du moteur de traction à cause de : Éteindre la machine et attendre au moins 5 minutes avant de répéter la procédure de démarrage.

1. Moteur de traction forcé. Réduire la vitesse d'avancement.

2. Pente trop raide. Réduire la vitesse et vérier la pente

du terrain sur lequel on travaille.

excessive sur les roues. S’assurer que les roues ne sont pas bloquées et éventuellement les nettoyer.

12. Les icônes g. 7.E et g. 7.O

restent allumées, les voyants de la batterie 1, 2, 4 et 5 clignotent. La machine est démarrée avec la pédale de traction non relâchée (non pas au point mort). Éteindre la machine et répéter la procédure de démarrage seulement après avoir vérié si la pédale de traction est au point mort (pédale relâchée).

13. Les icônes g. 7.E et g. 7.O

restent allumées et les voyants de la batterie 1, 2, 3 et 5 clignotent. Levier d'activation/désactivation de la transmission en position de transmission désactivée. Vérier la vérier du levier d'activation/désactivation de la transmission et éventuellement le remettre dans la position de transmission activée. Si le problème persiste, s'adresser à un centre d'assistance.

14. L’icône g. 7.E reste allumée et

le voyant de la batterie 2 clignote. Erreur de détection/ communication de la batterie. Éteindre la machine et répéter la procédure de démarrage. Vérier la bonne insertion/ installation des batteries dans les logements correspondants. Si le problème persiste, s'adresser à un centre d'assistance.FR - 30

15. L’icône g. 7.E reste allumée

et les voyants de la batterie 2, 3, 4 et 5 clignotent. Erreur électronique du module parallèle. Éteindre la machine et répéter la procédure de démarrage. Si le problème persiste, s'adresser à un centre d'assistance.

16. Les voyants de la batterie

g. 7.F s'allument et s'éteignent de manière progressive, de gauche à droite et vice versa. Erreur de communication entre les modules électroniques embarqués. Éteindre la machine et répéter la procédure de démarrage. Si le problème persiste, s'adresser à un centre d'assistance.

17. L’icône g. 7.E reste

allumée et les voyants de la batterie 3 et 4 clignotent. Conguration erronée des batteries installées. Vérier si les batteries sont installées selon la bonne conguration (voir le tableau des caractéristiques techniques). REMARQUE Pour d'autres inconvénients qui ne sont pas indiqués dans le tableau, s'adresser immédiatement à un centre d'assistance agréé.

Il hache nement l’herbe coupée et la laisse sur le terrain (g. 36.A).

16.2 CHARGEUR DE BATTERIE

(CHARGE RAPIDE) Chargeur de batterie qui permet de réduire le temps de recharge de la batterie. La liste des chargeurs de batterie approuvés pour cette machine se trouve dans le tableau des « Caractéristiques techniques ». Il permet de maintenir en bon état la batterie lors des périodes d’inactivité de la machine en assurant un niveau de charge optimal et donc une durée de vie prolongée de la batterie (g. 36.B).

À utiliser en lieu et place du sac de ramassage, lorsque l'herbe n'est pas ramassée (g. 36.C).HR - 1 POZOR!: PRIJE UPORABE STROJA PAŽLJIVO PROČITAJTE OVAJ PRIRUČNIK. Čuvati za svaku sljedeću uporabu.

5. La vannet renne i et par minutter,

5. Ligue o carregador de bateria à tomada de

2. Déclare sous sa propre responsabilité

que la machine : Tondeuse à gazon à conducteur assis/ coupe du gazon a) Type / Modèle de Base c)Série d)Moteur: batterie

4. Renvoi aux Normes harmonisées

g) Niveau de puissance sonore mesuré h) Niveau de puissance sonore garanti

n) Personne habilitée à établir le Dossier Technique : o) Lieu et Date EN ( Translation of the original instruction) EC Declaration of Conformity (Machine Directive 2006/42/EC, Annex II, part A)

Type: .................. -s/n ........................................ Art.N ....................................................... Points de collecte sur www.quefairedemesdechets.frPrivilégiez la réparaon ou le don de votre appareil !REPRISEÀ LA LIVRAISONÀ DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIEOU OU Cet appareil,ses accessoires,piles et cordonsse recyclent
