SWIFT 372e - Трактор STIGA - Безплатно ръководство за потребителя

Тип продукт	Косачка с водач в седнало положение
Марка	STIGA
Модел	SWIFT 372e
Захранване	Литиево-йонна батерия 48 V (BT 750/1 Li 48 или BT 775/1 Li 48)
Брой батерии	3 (възможни конфигурации 2 или 3 за намалена производителност)
Зарядно устройство за батерия	CGDF Li 48 (вградено или външно по избор)
Височина на рязане	3 до 8 см (6 позиции)
Ширина на рязане	Около 92 см (не е точно, приблизително)
Скорост на движение	Променлива (педал за движение)
Максимален наклон	10 градуса (около 18%)
Двигател за движение	Електрически, мощност не е посочена
Двигател на ножовете	Електрически, мощност не е посочена
Режим на рязане	ECO, NORMAL, TURBO (според версията на панела)
Специални функции	Bluetooth, Cruise Control (на панел тип II), USB порт
Торба за събиране	Включена, със звуков индикатор за пълнене
Опции	Комплект за мулчиране, комплект за защита на задно изхвърляне, бързо зарядно, защитен калъф
Безопасност	Авариен спирка, откриване на присъствие на оператор, микро превключватели, автоматична спирачка
Ниво на шум (гарантирана звукова мощност)	Не е посочено (вижте етикета)
Тегло	Не е посочено (вижте етикета)
Размери (Д x Ш x В)	Не е посочено (вижте ръководството)
Текуща поддръжка	Почистване след всяка употреба, проверка на закрепванията, налягане на гумите, зареждане на батериите
Периодична поддръжка	Смазване на всеки 25 часа, заточване/смяна на ножовете, почистване на вентилационните филтри годишно
Предназначение	Косене и събиране на трева за частни лица (любителска употреба)

Често задавани въпроси - SWIFT 372e STIGA

Какъв е животът на батерията на Stiga Swift 372e?

Животът на батерията зависи от няколко фактора: височина и плътност на тревата, използване на режим ECO, околна температура. За оптимизация използвайте режим ECO, косете при сухо време и избягвайте чести спирания.

Как да зареждам батериите?

Можете да зареждате батериите на борда, като включите предоставеното зарядно (CGDF Li 48) в зарядното гнездо под седалката, или да ги извадите за зареждане на външно зарядно (опция). Пълното зареждане отнема няколко часа.

Как да регулирам височината на рязане?

Използвайте лоста за регулиране на височината на рязане (фиг. 6.G), който предлага 6 позиции от 3 до 8 см. Преместете лоста странично и го застопорете в желания прорез.

Какво да правя, ако машината не стартира?

Проверете дали ключът е вкаран докрай, аварийният бутон е деактивиран, трансмисията е включена (лост в хоризонтално положение) и педалът за движение е освободен. Ако проблемът продължава, заредете батериите.

Как да използвам режим ECO?

На контролния панел тип II натиснете бутона ECO (фиг. 7.H), за да намалите скоростта на въртене на ножовете и да спестите батерия. Не се препоръчва при висока или влажна трева.

Какво означава непрекъснатият звуков сигнал?

Непрекъснат звуков сигнал показва, че торбата за събиране е пълна. Изключете ножовете, спрете машината и изпразнете торбата.

Как да почистя изхвърлящия канал?

При запушване отстранете торбата за събиране или задната защита, след това отстранете натрупаната трева през отвора за изхвърляне. Можете също да използвате водния кран за почистване на вътрешността на корпуса.

Мога ли да кося на заден ход?

Да, но трябва да държите натиснат бутона за разрешение за косене на заден ход (фиг. 7.C) по време на цялото маневриране. В противен случай ножовете се изключват автоматично.

Как да сменя колело?

Поставете машината на равна повърхност, използвайте подходящ крик (макс. височина 130 mm за задни колела), отстранете капака, еластичния пръстен и шайбата, след това сменете колелото. Смажете оста с грес преди повторно сглобяване.

Каква е препоръчителната редовна поддръжка?

Преди всяка употреба: проверка на закрепванията, налягане на гумите, проверка на предпазните устройства. След всяка употреба: общо почистване. На всеки 25 часа: смазване и заточване на ножовете. Годишно: почистване на вентилационните филтри на батериите.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SWIFT 372e STIGA

[2] Захранващо напрежение МАКС

[3] Захранващо напрежение НОМИНАЛНО

[4] Макс. скорост за работа на двигателя

[5] Акумулатор

[6] Зарядно устройство (CGDF Li 48)

[7] Максимално времетраене на зареждането

[8] Мощност двигател тяга

[9] Мощност двигател остриета

[10] Работни честотни ленти на радиооборудването

[11] Максимална радиочестотна мощност, предавана в честотните ленти, в които работи радиооборудването

[12] Предни гуми

[13] Задни гуми

[14] Налягане на предно напомпване

[15] Налягане на задно напомпване

[16] Maca *

[17] Минимален радиус на неокосена трева

[18] Височина на косене

[19] Ширина на косене

[20] Скорост на движение (ориентировъчна), на предна скорост

[21] Скорост на движение (ориентировъчна), на задна скорост

[22] Разрешен максимален наклон

[23] Размери

[24] Дължина с торба

[25] Ширина

[26] Височина

[27] Код на инструмента за рязане

[29] Несигурност на измерване

[30] Измерено ниво на звукова мощност (макс.)

[31] Гарантирано ниво на звукова мощност

[32] Ниво на вибрации на мястото на водача (макс.)

[34] Таблица за правилно съчетаване на батериите

[35] Комбинация от акумулатори за оптимални функции на машината

[36] Комбинация от акумулатори за намалени функции на машината

[37] Комбинация от акумулатори, която гарантира единстве- но задействане на тягата

[38] Употребата на общо 3 бр. акумулатори, поставени в машината (независимо от комбинацията) гарантира функционалността на машината, но с намалени функции

[39] Употребата на общо 2 бр. акумулатори, поставени в машината (независимо от комбинацията) гарантира единствено задействането на тягата

[40] Важно Само с един поставен акумулатор машината няма да работи

[41] За по-добри функции се препоръчва акумулаторите да бъдат напълно заредени

[42.A1] Комплект "мулчиране"

[42.A2] Комплект "мулчиране"

[42.В] Зарядно устройство

[42.C] Покривало

[42.D] Комплект за защита на задното разтоварване

[43] Допълнителен контакт за USB аксесоари

[43.A] Напрежение и ток за зареждане (USB изход)

[43.B] Вид

[43.C] Име и адрес на производителя

(a) Едновременно зареждане на 2 акумулатора BT 750/1 Li 48 "на борда" и 2 акумулатора BT 775/1 Li 48 на "бързо зарядно устройство".

(b) Конфигурация на акумулатора, различна от посочената, е неправилно използване на машината.

[1] BS - TEHNIČKI PODACI

[2] MAKS. napon napajanja

[3] NOMINALNI napon napajanja

[4] Maks. brzina rada motora

[5] Akumulator

[6] Punjač akumulatora (CGDF Li 48)

[7] Maksimalno trajanje punjenja

[8] Snaga pogonskog motora

[10] Фреквентни опсези за работа на радио опремата

[28] Ниво на звучен притисок (макс.)

[29] Мерна несигурност

[30] Ниво на измерена звучна мокност (макс.)

[31] Ниво на загарантирана звучна моїност

[42.B] Полнач за акумулатор

[42.C] Платнена футрола

3.2 Предварителни операции .... 5

3.3 По време на използване 5

3.4 Поддръжка, прибиране за съхранение .... 6

3.5 Опазване на околната среда...... 7

1. ЗАПОЗНАЙТЕ СЕ С МАШИНАТА......7

4.1 Описание на машината и предвидено използване....7

5.3 Монтаж на седалката.... 10

5.4 Монтаж на чувала за събиране на трева....10

6.2 Педал задвижване 10

6.3 Лост за включване / изключване на трансмисията......11

6.4 Лост за регулиране на височината на косене.... 11

6.6 Допълнителен контакт за USB аксесоари....11

6.7 звуково сигнално устройство ..... 12

6.8 Панел с бутони.... 12

7.1 Предварителни операции.... 15

7.2 Проверки за безопасност...... 16

7.3 Употреба върху наклонени терени ... 17

7.4 Задействане 17

7.5 Работа.... 18

7.6 Спиране.... 19

8.1 Информация от общ характер ..... 19

8.2 Акумулатор.... 20

8.3 Почистване 22

8.4 Смазване 23

8.5 Фиксиращи гайки и винтове...... 23

1. ИЗВЪНРЕДНА ПОДДРЪЖКА.....23

9.1 Препоръки за безопасна работа..... 23

9.2 Блок на режещите устройства / режещи устройства....23

9.3 Смяна на предните/ задните колела....24

9.4 Смяна на лед лампи 25

16.1 Комплект за мулчиране ...... 30

16.2 Зарядно устройство за акумулатори (бързо зареждане) .... 30

16.3 Комплект за защита на задно разтоварване .... 30

В текста на ръководството някои параграфи, съдържащи информация от особено значение за целите на безопасността или експлоатацията, са подчертани по различен начин, в съответствие с този критерий:

ОПАСНОСТ

Неспазването на предупреждението води до непосредствена рискова ситуация, която, ако не бъде избегната, причинява незабавна смърт или сериозни или трайни щети.

ПРЕДУПРЕЖДЕНИЕ

Неспазването на предупреждението води до потенциална рискова ситуация, която, ако не бъде избегната, може да причини смърт или сериозни последствия за здравето.

ВНИМАНИЕ

Неспазването на предупреждението води до потенциална рискова ситуация, която, ако не бъде избегната, може да причини леки повреди на машината.

СЪОБЩЕНИЕ

Предоставя инструкции, които се отнасят за спазването на поведение, необходимо за справяне със ситуации, които не са свързани с физически наранявания.

Предоставя инструкция, която се отнася до специфични процедури, които трябва да се следват в случай на настъпване на ситуации, които застрашават човешкото здраве или безопасността на машините.

ЗАБЕЛЕЖКА

Предоставя допълнителна информация към инструкциите на предишните съобщения за безопасност.

Параграфите отбелязани с квадрат със сив точков контур, указват опционални характеристики, които не са предвидени за всички модели, описани в това ръководство. Проверете дали съответната техническа характеристика е предвидена за Вашия модел.

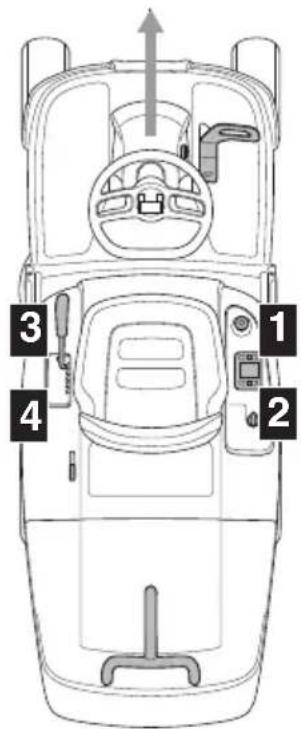

Всички указания "предно", "задно", "дясно" и "ляво" се разбират спрямо работната позиция на оператора.

1.2 СПРАВКИ

1.2.1 Фигури

Фигурите в тези инструкции за експлоатация са номерирани 1, 2, 3, и т.н. Компонентите посочени на фигурите са отбелязани с буквите А, В, С и т.н. Справката за компонента С на фигура 2 се посочва с надписа: "Вж. фиг. 2.С" или просто "(фиг. 2.С)". Фигурите са индикативни. Действителните части може да се различават от тези, които са показани на фигурата.

1.2.2 Заглавия

Ръководството е разделено на глави и параграфи. Заглавието на параграф "2.1 Обучение" е подзаглавие на "2. Правила за безопасност". Отнасянията до заглавия или точки са отбелязани със съкращението "гл." или "пар." и съответния номер. Например: "гл. 2" или "пар. 2.1"

Прочетете всички предупреждения за безопасност, инструкциите, илюстрациите и спецификациите, предоставени с машината. Неспазването на посочените по-долу инструкции може да причини токов удар, пожар и/или сериозни наранявания.

Съхранявайте всички предупреждения и инструкции, за да ги преглеждате в бъдеще.

Терминът "електроинструмент", посочен в предупрежденията, се отнася до вашата машина със захранване от електрическата мрежата (с кабел) или със захранване с акумулатор (без кабел).

1) Безопасност на работната зона

a) Дръжте чиста и добре осветена работната зона. Разхвърляни или тъмни зони улесняват производствията.
b) Не използвайте електроинструмента в експлозивна атмосфера, например

при наличие на запалими течности, газ или прах. Електрическите уреди създават искри, които може да подпалят прах или изпарения.

с) Когато използвате електроинструмента, дръжте далеч децата и страничните лица. Разсейването може да доведе до загуба на контрол.

a) Щепсельт на кабела на зарядното устройство трябва да е съвместим с контакта. Никога не променяйте щепсела. Не използвайте адаптери със заземен кабел за зарядно устройство. Немодифицираните щепсели и адаптирани към контакта намаляват риска от токов удар.

b) Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки, хладилници. Рискът от токов удар се увеличава ако тялото е заземено.

с) Не излагайте електроинструментите на дъжд или мокра среда. Водата, която влиза в електроинструмента, увеличава риска от токов удар.

d) Не дърпайте кабела на зарядното устройство, за да извадите щепсела. Дръжте кабела на зарядното устройство далеч от топлина, масло, разтворители, остри предмети, остри ръбове или движещи се части. Повреденият или оплетен кабел увеличава риска от токов удар.

e) Не използвайте кабела неправилно. Не използвайте кабела, за да носите инструмента, да го дърпате или да го изключвате от контакта. Дръжте кабела далеч от топлина, масло, остри ръбове или движещи се части. Повреденият или оплетен кабел увеличава риска от токов удар.

f) Когато използвате електрическия инструмент на открито, използвайте удължител, подходящ за външна употреба. Използването на удължител, подходящ за външна употреба, намалява риска от токов удар.

g) Ако използването на електрически инструмент във влажна среда не може да бъде избегнато, използвайте електрически контакт, защитен с диференциален прекъсвач (RCD-Residual Current Device). Използването на RCD намалява риска от токов удар.

h) Свързвайте зарядното устройство само към контакти с напрежението и честотата, посочени на табелката.

ОПАСНОСТ

Влажността и електричеството

не са съвместими:

• Работата и свързването на електрическите кабели трябва да се извършват на сухо.
• Никога не поставяйте електрически контакт или кабел в контакт с мокра зона (локва или влажна земя).
• Ако е необходимо, използвайте наличните на пазара удължители с уплътнени и одобрени вградени гнезда.

- Осигуряването на електрически контакт за зареждане, свързан към електрическата мрежа на сградата, трябва да се извърши от квалифициран електротехник и адекватно защитен от диференциален прекъсвач (RCD-Residual Current Device), с изключващ ток в съответствие с действащите разпоредби.

- Неправилното свързване може да причини късо съединение, сериозни наранявания, включително смърт.

- За да избегнете прекъсвания на захранването по време на зареждане:

• проверете дали общият капацитет на електрическата система е подходящ.
- свържете машината към електрически контакт с достатъчна сила на тока.
- избягвайте едновременното използване на друго високопоглъщащо електрическо оборудване.

a) Бъдете внимателни, проверете какво правите и използвайте здравия разум при ползване на електроинструмента. Не използвайте електроинструмента, когато сте уморени или под въздействието на наркотици, алкохол или лекарства. Момент невнимание при използване на електроинструмента може да причини сериозни телесни наранявания.

b) Използвайте лични предпазни средства. Носете винаги предпазни очила. Използването на защитни средства, като маски срещу прах, нехлъзгаци се обувки, защитни каски или слушалки, намалява възможността от телесни наранявания.

с) Избягвайте неволните стартирания. Уверете се, че превключвателят е в положение "OFF", преди да поставите щепсела, да хванете или носите електрически инструмент. Носенето на електрически инструмент с пръст върху превключвателя или свързването му към контакта с превключвателя в положение "ON" улеснява произшествията.

d) Извадете всеки ключ или инструмент за настройка, преди да включите електроинструмента. Ключ или инструмент, който остава в контакт с въртящата се част на машината, може да причини телесни наранявания.

e) Не се надвесвайте. Винаги поддържайте адекватна опора и баланс. Това позволява по-добър контрол на електроинструмента в неочаквани ситуации.

f) Облечете се подходящо. Не носете широки дрехи или бижута. Дръжте косата и дрехите на дистанция от движещите се части. Свободни дрехи, бижута или дълга коса могат да се захванат в движещи се части.

g) Ако има устройства за свързване към инсталации за извличане и събране на прах, уверете се, че те са свързани и използвани по подходящ начин. Използването на тези устройства може да намали рисковете, свързани с праха.

h) Не позволявайте на познанието, получено от използването на машината, да ви позволи да станете самонадеяни и да игнорирате принципите за безопасност на електроинструмента. Небрежните действия за части от секундата могат да причинят сериозни наранявания.

4) Употреба и защита на електроинструмента

a) Не претоварвайте електроинструмента. Използвайте електроинструмента подходящ за работа. Подходящият електроинструмент ще изпълнява работата по-добре и по-безопасно, със скоростта, за която е проектиран.

b) Не използвайте електрическият инструмент, ако прекъсвачът не е в състояние да го включи или да го изключи. Електроинструмент, който не може да бъде включен от прекъсвача, е опасен и трябва да бъде поправен.

с) Не използвайте машината, ако ключът не може да стартира или спира нормално. Машина, която не може да се управлява с ключа, е опасна и трябва да се ремонтира в сервизен център.

d) Извадете стартера преди извършване на каквито и да било настройки, смяна на ансесоари или преди прибиране на електрическия инструмент. Тези превантивни мерки за безопасност намаляват риска от случайно стартиране на електроинструмента.

e) Съхранявайте неизползваните електрическия инструмент на място, недостъпно за деца и не позволявайте машината да се използва от хора, които не са запознати с

инструмента и с тези инструкции. Електроинструментите са опасни в ръцете на необучени ползватели.

f) Погрижете се за поддръжката на електроинструментите и аксесоарите. Проверете дали движещите се части са подравнени и се движат свободно, дали няма счупени части и всякакви други условия, които могат да повлият на работата на електрическия инструмент. В случай на повреда, електроинструментът трябва да бъде ремонтиран преди употреба. Много злополуки са причинени от лоша поддръжка.

g) Поддържайте наточени и чисти частите за рязане. Правилната поддръжка на частите за рязане, с добре заточени ножове ги прави по-малко податливи на запъване и по-лесни за контрол.

h) Използвайте електроинструмента и свързаните с него ансесоари в съответствие с предоставените инструкции, като имате предвид работните условия и вида работа, която трябва да се изпълнява. Използването на електроинструмента за операции, различни от предвидените, може да причини опасни ситуации.

i) Поддържайте ръкохватните и повърхностите за захващане сухи, чисти и без следи от масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не ви позволяват безопасно да движите и да контролирате инструмента в неочаквани ситуации.

a) За да заредите акумулаторите, използвайте само зарядни устройства, препоръчани от производителя. Зарядно устройство за акумулатори, подходящо за един тип акумулатори, може да създаде риск от пожар, токов удар, прегряване или изтичане на корозивна течност от акумулатора, ако се използва с друг тип акумулатори.

b) Използвайте само акумулатори, специално предвидени за Вашия уред. Употребата на всякакъв друг тип акумулатори може да създаде риск от нараняване и пожар.

с) Когато акумулаторите не се използват, те трябва да се държат далеч от други метални предмети като кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да причинят късо съединение на контактите. Късо съединение между контактите на акумулатора може да доведе до изгаряния или пожар.

d) Акумулатор в лошо състояние може да доведе до изтичане на

течността. Избягвайте контакт с течността. В случай на случаен контакт, изплакнете с вода. Ако течността влезе в контакт с очите, консултирайте се също и с лекар. Изтеклата течност от акумулатора може да причини дразнене на кожата или изгаряне.

e) Не използвайте повреден или модифициран акумулатор или инструмент. Повредените или модифицирани акумулатори може да проявят непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване.

f) Не излагайте акумулаторите или инструмента на огън или прекомерна температура. Излагането на огън или на температури над 130 °С може да причини експлозия.

g) Следвайте всички инструкции за зареждане и не зареждайте акумулаторите извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждане при температури извън определения диапазон може да повреди акумулаторите и да увеличи риска от пожар.

h) Не зареждайте акумулаторите на места с наличие на пари, запалими вещества или в прекалено влажни помещения. Ако влажна среда е неизбежна, използвайте електрически контакт, защитен с диференциален прекъсвач (RCD-Residual Current Device), за намаляване на риска от токов удар.

i) Не съхранявайте кабела на зарядното устройство на място, достъпно за деца.

6) Сервиз

a) Дайте за ремонт електроинструмента на квалифициран персонал, като използвате само оригинални резервни части. Това позволява да се поддържа безопасността на електроинструмента.

b) Не извършвайте ремонт на акумулаторите. Ремонтните дейности трябва да се извършват от производителя или от специализиран сервисен център.

3. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА КОСАЧКАТА СЪС СЕДНАЛ ВОДАЧ

3.1 ОБУЧЕНИЕ

• Разучете и свикнете с командите и с адекватното използване на машината. Научете се да изключвате бързо машината.
• Никога не позволявайте машината да бъде използвана от деца или от хора, които не са запознати достатъчно с инструкциите. Местните закони

може да предвиждат минимална възраст за право на използване.

• Транспортиране на деца или други пътници.
• Не забравяйте, че потребителят носи отговорност за злополуки и непредвидени събития, които могат да се случай на други хора или тяхната собственост. Потребителят е отговорен за оценката на потенциалните рискове за терена, върху който трябва да работи, както и за предприемането на всички необходими предпазни мерки, за да се гарантира безопасността на него и на другите, по-специално на склонове, груб, хлъзгав или нестабилен терен.
• Това ръководство е неразделна част от машината, затова винаги трябва да се спазва в случай на временното й или постоянно прехвърляне.

Лични предпазни средства (ЛПС)

• Носете подходящо облекло, устойчиви работни обувки с нехлъзгаци се подметки и дълги панталони. Не задействате машината, когато сте боси или носите отворени сандали. Носете слушалки за защита на слуха.
• Използването на акустични защиты може да намали способността да се чуват евентуални предупреждения (викове или аларми). Бъдете много внимателни какво се случава около работната зона.
• Не носете шалове, ризи, колиета, гривни, дрехи с развяващи се части или снабдени с връзки, както и вратовръзки и висящи или широки аксесоари, които биха могли да се оплетат в машината или в предмети или материали, които се намират на работното място.
  • Вържете дългата коса.

Прегледайте внимателно цялата работна зона и отстранете всичко, което може да бъде изхвърлено от машината или може да повреди инструмента за рязане/въртящите се органи (камъни, клони, железни жици, кокали и т.н.).

• Не използвайте машината в помещения с риск от експлозия, при наличие на запалими течности, газове или прах. Електрически контакти или механични триения могат да породят искри, които могат за запалят прах или пари.
• Работете само на дневна светлина или при добро изкуствено осветление и условия на добра видимост.
• Отдалечете хора, деца и животни от работната зона. Необходимо е децата да се наблюдават от друг възрастен.

- Избягвайте работа в мокра трева, в дъжд и с риск от гръмотевични бури, особено с вероятност от мълнии.

- Обърнете особено внимание на неравностите на земята (издатини, вдлъбнатини), наклони, скрити опасности и за наличието на евентуални опасности, които биха могли да ограничат видимостта.

- Бъдете особено внимателни близо до скали, изкопи или насипи. Машината може да се обърне, ако едно от колелата излезе извън границата или, ако краят на машината не издържи.

- Внимавайте при наклонена земя, където е необходимо особено внимание, за да се избегне преобръщане или загуба на контрол върху машината. Основните причини за загуба на контрол са:

• Липса на сцепление на колелата.

- Прекалена скорост.

- Резки промени в посоката.

• Неподходящо спиране.

• Неподходяща за употреба машина.

- Липса на познания за ефектите, които могат да възникнат от почвените условия.

- Използване на машината като теглещо превозно средство.

- Когато машината се ползва близо до път, внимавайте с движението.

СЪОБЩЕНИЕ

Машините, описани в това ръководство, не са предназначени за използване като теглещо превозно средство.

Поведение

• По време на шофиране и работа, не се разсейвайте и поддържайте необходимата концентрация.
• Внимавайте, когато karате на заден ход или се движите назад. Погледнете зад Вас, преди и по време на каране на заден ход, за да се убедите, че няма препятствия.
• Бъдете внимателни, когато използвате прикачени устройства, които могат да повлияят на стабилността на машината, особено на наклони.
• Дръжте ръцете и краката си винаги далеч от инструмента за рязане, както по време на включването, така и по време на използване на машината.
• Дръжте ръцете и краката си далеч от опората на седалката. Съществува риск от наранявания от премазване.

ПРЕДУПРЕЖДЕНИЕ

Инструментът за рязане продължава да се върти в продължение на няколко секунди и след изключването или след изгасването на двигателя.

ПРЕДУПРЕЖДЕНИЕ

Обърнете внимание на блока на инструментите за рязане с повече от един инструмент, тъй като въртящият се инструмент за рязане може да доведе до въртене на другите инструменти.

В случай на счупвания или инциденти по време на работа, спрете незабавно двигателя и отдалечете машината по такъв начин, че да не предизвикате допълнителни щети; в случай на инциденти с лични увреждания или инциденти с трети лица, активирайте незабавно процедурите за бърза медицинска помощ, които са най-подходящи за създалата се ситуация и се обърнете към здравна служба за необходимото лечение. Отстранете старателно евентуални отпадъци, които могат да нанесат щети или увреждания на хора или животни, ако не бъдат забелязани.

Ограничения са употреба

• Никога не използвайте машината с повредени, липсващи или неправилно разположени защиты (торба за събiranе, защита за задно разтоварване)
• Не използвайте машината, ако принадлежностите/инструментите не са монтирани в предвидените места.
• Не изключвайте, не деактивирайте, не сваляйте или не модифицирайте наличните системи за безопасност/микропревключватели.
• Не претоварвайте много машината и не използвайте машина, неподходяща за тежка работа; използването на подходяща за целта машина намалява риска и увеличава производителността.
• Машината не е одобрена за използване по обществени пътища. Нейната употреба (по смисъла на Закона за движение по пътищата) трябва да става само в затворени за движение частни зони.

Извършването на правилна поддръжка и прибiranе за съхранение, запазва безопасността на машината и нивото на нейната производителност.

Поддръжка

• Никога не използвайте машината с износени или повредени части. Повредените или износени части трябва да бъдат заменени, а не поправени.

• По време на регулиране на машината, обърнете внимание пръстите ви да не останат захванати между движещия се инструмент за рязане и неподвижните части на машината.

• Дайте машината за ремонт от квалифициран персонал, като използвате само оригинални резервни части. Това позволява да се поддържа безопасността на машината.

• Не извършвайте ремонт на акумулаторите. Ремонтните дейности трябва да се извършват от производителя или от специализиран сервисен център.

Нивото на шум и вибрации, указано в настоящите инструкции, представлява максимальните стойности при употреба на машината. Ползването на разцентрован елемент за рязане, прекалено високата скорост на движение, липсата на поддръжка, влияят чувствително на отделянето на шум и вибрации. Необходимо е, следователно, да се предприемат превантивни мерки за отстраняване на възможни щети, дължащи се на висок шум и вибрации; погрижете се за поддръжка на машината, слагайте антифони, правете паузи по време на работа.

Прибиране за съхранение

За да се намали опасността от пожар, не оставяйте съдове с остатъчен материал в помещението.

3.5 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Опазването на околната среда трябва да бъде съществен и приоритетен аспект при използването на машината, в полза на гражданското съжителство и на средата, в която живеем.

• Следвайте стриктно местните разпоредби за изхвърлянето на опаковки, износени части или каквато и да е част, силно замърсяваща околната среда; тези отпадъци не могат да бъдат изхвърляни в боклука, а трябва да бъдат отделяни и предавани в специалните центрове, където ще се осъществи рециклиране на материалите.
• Следвайте стриктно местните норми за изхвърлянето на отпадъчни материали.
• Когато я изваждате от експлоатация, не оставяйте машината в околната среда, а се обърнете към център за събиране на отпадъци, в съответствие с местните действащи разпоредби.

Не изхвърляйте електрическите uredи заедно с битовите отпадъци. Според Европейската Директива 2012/19/ЕС за отпадъците от електрически и електронни апарати и влизането й в действие в съответствие с националното законодателство, изхабените електрически апарати трябва да се събират разделно, за да бъдат оползотворени екологично съобразно. Ако електрическото

оборудване се изхвърли на депо или в земята, вредните вещества могат да достигнат водоносната мрежа и да навлязат в хранителната верига, увреждайки вашето здраве и благосъстояние. За по-задълбочена информация за изхвърлянето на този продукт, се свържете с компетентната служба за изхвърляне на битови отпадъци или с дистрибутора на машината.

В края на полезния им живот изхвърлете акумулаторите с дължимата грижа и в съответствие с местните разпоредби. Акумулаторът съдържа опасни за вас и за околната материали. Той трябва да се свали и е отделно в приемателен пункт, който литиево-йонни акумулатори.

Разделното събиране на продукти и използвани опаковки позволява рециклиране на материалите и тяхното повторно използване.

Повторното използване на рециклирани материали, помага за предотвратяване на замърсяването на околната среда и намалява използването на суровини.

4. ЗАПОЗНАЙТЕ СЕ С МАШИНАТА

Тази машина представлява косачка на трева със седнал водач.

Машината е оборудвана с електродвигатели, които задвижват инструмента за рязане, и електродвигател, който управлява задвижването. Машината е оборудвана със задно задвижване.

Операторът е в състояние да управлява машината и да задейства основните команди седнал на шофьорското място.

Предпазните устройства, които са монтирани на машината, предизвикват спиране на двигателя и на инструмента за рязане в рамките на няколко секунди (пар. 7.2.2).

Тази машина е проектирана и създадена за косене на трева, по-специално за:

1. окосете тревата и я съберете в торбата за събиране;
2. да коси трева и да я изхвърля на земята през задната част (ако е предвидено);
3. окосете тревата, раздробете я и я оставете на земята (ефект "мулчиране", ако е предвиден).

Употребата на специфични аксесоари, предвидени от Производителя като оригинална екипировка или отделно продаваеми, позволява тази работа да се извършва по различни оперативни начини, илюстрирани в това ръководство или в инструкциите, които придружават отделните принадлежности.

По същия начин, възможността да се слагат допълнителни принадлежности (ако е предвидено от производителя), може да разшири предвидената употреба с други функции, според ограниченията и условията указани в инструкциите, които придружават самата принадлежност.

4.1.2 Неподходяща употреба

Всяка друга употреба, различна от предназначението, може да бъде опасна и да причини щети на хора и/или вещи. В неподходящата употреба се включват (като неизчерпателен пример):

• Транспортиране върху машината на други хора, деца или животни, тъй като може да паднат и да се наранят тежко или да компрометир нейното безопасно управление;
• Бутане на товари;
• използване на машината за преминаване по нестабилни, хлъзгави, заледени, каменисти или нестабилни терени, локви или блата, които не позволяват да се направи оценка на консистенцията на терена;
• задействане на инструмента за рязане в участьк без трева;
• използване на машината за събиране на листа или отпадъци;
• използването на конфигурация на акумулатора, различна от посочената конфигурация (вижте раздела за технически данни).

СЪОБЩЕНИЕ

Неподходящата употреба на машината води до невалидност на гаранцията и до отпадане на каквато и да е отговорност на Производителя, като тежестите, произтичащи от повреда или нараняване на себе си или на трети лица са за сметка на потребителя.

4.1.3 Тип потребител

Тази машина е предназначена за използване от потребители, тоест непрофесионални оператори. Е предназначена за "хоби употреба" и трябва да се използва от един оператор.

По машината има различни символи (фиг. 2 ). Тяхната функция е да напомнят на оператора за поведението, което

трябва да се следва, за да я използва с необходимото внимание и предпазливост. Значение на символите:

ВНИМАНИЕ

Преди да използвате машината прочетете инструкциите.

ВНИМАНИЕ

Извадете ключа и прочетете инструкциите преди да извършите каквато и да било операция по поддръжка или ремонт.

ОПАСНОСТ ОТ ИЗХВЪРЛЯНЕ НА ПРЕДМЕТИ

Не работете без е монтирана защитата на задно разтоварване или чувала за събиране на трева.

ОПАСНОСТ ОТ ИЗХВЪРЛЯНЕ НА ПРЕДМЕТИ

Дръжте хората далеч от работ- ната зона по време на употреба.

ОПАСНОСТ ОТ ПРЕОБРЪ- ЩАНЕ НА МАШИНАТА

Не използвайте тази машина по наклони по-големи от 10°.

Уверете се, че децата са на безопасно разстояние от машината, когато двигателят работи.

Режещи устройства в движение. Не въвеждайте ръце или крака в корпуса на инструментите за рязане.

⚠ INСТРУКЦИЯ ЗА УПОТРЕБА

Повредените или нечетливите стикери трябва да се заменят с нови. Поискайте новите стикери от вашия оторизиран сервисен център.

На идентификационния етикет са посочени следните данни (фиг. 1):

1. Ниво на звукова мощност.
2. Маркировка за съответствие.
3. Година на производство.
4. Вид машина.
5. Сериен номер.
6. Наименование и адрес на производителя.
7. Код на артикула.
8. Максимална скорост на работа на мотора.
9. Тегло в кг.
10. Степен на електрическа защита.

11. Номинално напрежение.

12. Капацитет на акумулатора.

Препишете идентификационните данни на машината на съответните места на етикета, който се намира отзад на корицата на ръководството.

Използвайте идентификационните данни, показани на етикета за идентификация на продукта всеки път, когато се обаждате в оторизирания серверен център.

ЗАБЕЛЕЖКА

Пример на декларацията за съответствие се намира на последните страници на ръководството.

4.4 ОСНОВНИ КОМПОНЕНТИ

Машината се състои от следните основни компоненти, на които съответстват следните функции (фиг. 1):

A. Блок на режещите устройства:
това е блок, състоящ се от капак, който затваря въртящите се инструменти за рязане, както и от инструменти за рязане.
В. Режещи устройства: това са елементи за косене на тревата; крилцата в края подпомагат насочването на откосената трева към канала за изхвърляне.
С. Канал за изхвърляне: това е свързващият елемент между инструмента за рязане и торбата за събиране.
D. Чувал за събране на трева: в допълнение към функцията за събране на окосената трева, представлява защитен елемент, предотвратяващ изхвърлянето на всякакви предмети, събрани от инструментите за рязане, от машината.
E. Защита на задното разтоварване (доставя се по заявка): монтиран на мястото на торбата за събиране, предотвратява изхвърлянето на всякакви предмети, събрани от инструментите за рязане, от машината.
F. Седалка за управление: това е работното място на оператора, снабдена е със сензор, който отчита присъствието му, с цел да се задействат предпазните устройства.
G. Двигатели ножове: предават движението на инструментите за рязане.
Н. Двигател трансмисия: осигурява движение на колелата.
I. Акумулатори: доставят енергия на двигателите и всички електрически компоненти на машината.
J. Волан: управлява завиването на предните колела.

К. Панел с бутони: интерфейс, който групира заедно основните команди за използване на машината.

5. МОНТИРАНЕ

ПРЕДУПРЕЖДЕНИЕ

Правилата за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности. Да не се използва машината, преди да сте завършили операциите по монтирането, указани в раздел "МОНТАЖ".

По съображения за съхранение и транспорт някои компоненти на машината не се сглобяват директно във фабриката, а трябва да бъдат сглобени след изваждане от опаковката.

Разопаковането и завършването на монтажа трябва да бъдат извършени на равна и стабилна повърхност, с достатъчно пространство за преместване на машината и опаковките, като винаги си служите с подходящи инструменти

5.1 КОМПОНЕНТИ ЗА МОНТИРАНЕ

В опаковката са включени компонентите за монтиране които са изброени в следващата таблица:

	Описание
1 Волан и монтажни компоненти
2 Седалка за управление
3 Зарядно устройство
4 Торба със съответния комплект винтове за монтаж и съответните инструкции
5 Плик с:- ръководства с инструкции и документи- монтажни винтове и болтове на седалката- 2 ключа за задействане
6 Комплект държач за мобилен телефон (ако има такъв).

5.1.1 Разопаковане

1. Отворете опаковката внимателно, като внимавате да не загубите компонентите
2. Вижте за справка документацията, която е поставена в кутията, включително и настоящите инструкции.
3. Извадете от кутията всички немонтирани компоненти.
4. Извадете машината от опаковката като следвате следните предпазни мерки:

5. доведете на максимальна височина блока на инструмента за рязане (пар. 6.4), за да се избегне неговото повреждане в момента на свалянето на машината от палета, който служи за основа;

6. поставете лоста за разблокиране на задната трансмисия в отключено положение (пар. 6.3);
   • свалете машината от палета, който служи за основа.

Първо поставете машината върху равна повърхност и подравнете предните колела. След това:

1. Поставете държача (фиг. 3.В) върху кормилния вал (фиг. 3.А).
2. Поставете главината (фиг. 3.С) върху опората на кормилното управление (фиг. 3.В), като се уверите, че щифтът (фиг. 3.С) е правилно поставен в седалката на главината (фиг. 3.С).
3. Монтирайте волана (фиг. 3.D) върху главината (фиг. 3.C), така че спиците да сочат към седалката.
4. Закрепете волана (фиг. 3.D + C) към държача (фиг. 3.B), като използвате приложените винтове (фиг. 3.E) в посочената последователност.
5. Поставете капака на волана (фиг. 3.F), като го щракнете в седалката му.

1. Поставете главината (фиг. 3.В) на кормилния вал (фиг. 3.А), като се уверите, че щифтът (фиг. 3.С) е правилно поставен в седалката на главината.
2. Поставете волана (фиг. 3.D) върху главината (фиг. 3.B) така, че спиците да сочат към седалката.
3. Закрепете волана (фиг. 3D) върху опората (фиг. 3A), като използвате приложените винтове (фиг. 3.E) в посочената последователност.
4. Монтирайте държача на мобилния телефон (фиг. 3.F), като се уверите, че е поставен правилно в седалката на волана (фиг. 4.F, D).
5. Поставете капачката (фиг. 3.G) на държача на мобилния телефон, като се уверите, че е поставен правилно в седалката на държача на мобилния телефон (фиг. 4.G, F).

Монтирайте седалката (фиг. 5.A) върху плочата (фиг. 5.B), като използвате винтовете (фиг. 5.C) и комплекта винтове на разположение (фиг. 5.E) в посочената последователност.

5.4 МОНТАЖ НА ЧУВАЛА ЗА СЪБИРАНЕ НА ТРЕВА

1. Поставете платното (фиг. 8.A) на торбата за събиране върху рамката (фиг. 8.B), като я фиксирате през специалните затварящи елементи на периметъра (фиг. 8.D).
2. Поставете капака (фиг. 8.С) към рамката (фиг. 8.В) с помощта на приложените винтове в посоченото количество и в позициите.
3. Закрепете платното (фиг. 8.А) към капака (фиг. 8.С) с помощта на доставените пръстени (фиг. 8.Е) в посоченото количество и в посочените позиции.

Тази команда с ключ има функцията на общ прекъсвач, който позволява или деактивира веригата за запалване на машината. Ключът за превключване (фиг. 6.A) има 2 позиции:

1. Ключът е изваден. Захранващата верига е деактивирана и машината се изключва. Не може да се активира никаква функция

2. Ключът е напълно поставен. Машината е готова за запалване.

Педалът за сцепление (фиг. 6.F) активира сцеплението към колелата и регулира скоростта на машината, както напред, така и назад.

1. Предна предавка (движение напред): при натискане на педала напред машината се движи напред. Увеличавайки натиска върху педала, постепенно се увеличава скоростта на машината.

1. Задна скорост: при натискане на педала машината се движи на заден ход. Чрез намаляване на натиска върху педала машината постепенно намалява скоростта.

2. Паркиране: при освобождаване на педала автоматично се задейства работна спирачка, която забавя и спира машината, предотвратявайки всяко движение, докато педалът за задвижване не се натисне отново.

ЗАБЕЛЕЖКА

Задвижването се изключва, когато операторът напусне седалката.

Лостът за включване / изключване на трансмисията (фиг. 6.Н) ви позволява да премествате машината ръчно, без да я включвате. Тази команда има две позиции:

1. Включена трансмисия: преместете лоста (фиг. 6.H) в хоризонтално положение (A). Машината може да се двжи нормално при включване.

2. Изключена трансмисия: преместете лоста (фиг. 6.Н) надолу (В). Машината може да се задвижи ръчно без да бъде включена.

ПРЕДУПРЕЖДЕНИЕ

Ръчно преместете машината само на равна повърхност.

Лостът за включване / изключване никога не трябва да бъде в междунно положение. Това състояние прегрява и уврежда трансмисията.

6.4 ЛОСТ ЗА РЕГУЛИРАНЕ НА ВИСОЧИНАТА НА КОСЕНЕ

Чрез този лост (фиг. 6.G) се извършва повдигането о свалянето на комплекта инструменти за рязане, който може да се поставя на 6 различни височини за косене включени между 3 и 8 см.

За да се придвижите от едно положение в друго, лостът трябва да се премести настрани и да се постави отново в една от упорите.

6.5 АВАРИЕН БУТОН

Аварийният бутон (Фиг. 6.В) позволява незабавно да спрете машината при спешни случаи. Бутонът има две позиции:

1. Включен: натискането на аварийния бутон спира двигателите на инструментите за рязане и командата за задвижване.

1. Изключен: завъртете аварийния бутон по часовниковата стрелка, за да го изключите и да възстановите всички функции. За да включите машината, повторете процедурата за включване (пар. 7.4).

ЗАБЕЛЕЖКА

При активиран авариен бутон не е възможно да стартирате машината.

СЪОБЩЕНИЕ

Аварийният бутон никога не трябва да се използва като обикновен метод за спиране на машината.

Този гнездо (фиг. 6.1) може да зарежда USB устройства. Неговата функция е само за зареждане. Гнездото няма комуникационна функция със свързаното USB устройство.

Гнездото се захранва само когато ключът (6.А) е поставен напълно.

Не зареждайте аксесоара, свързан към USB гнездото при дъждовни, влажни условия или при високи температури с директно излагане на слънчева светлина. Използването при гореспоменатите условия води до отнемане на гаранцията и Производителят се отказва от всякаква отговорност в случай на проблеми.

Не отваряйте USB щепсела в дъждовни или прашни зони.

Производителят отказва всякаква отговорност в случай на повреда на аксесоара, свързан към USB гнездото, или загуба на данни по време на използването му.

6.7 ЗВУКОВО СИГНАЛНО УСТРОЙСТВО

• Излъчването на двоен звуков сигнал показва липсата на торбата за събиране. Проверете наличието или правилното сглобяване на торбата за събиране или наличието на защитния комплект за задно разтоварване (вж. пар. 16.3).
• Излъчването на непрекъснат звуков сигнал показва, че торбата за събиране е пълна. Погрижите се за изпразването й (вж. пар. 7.5.4).
• Излъчването на единичен звуков сигнал показва липсата на съгласие за обратно косене. Вижте иконата фиг. 7.С.
• Излъчването на прекъсващ и повтаряще сигнал показва липсата на оператора, седнал с поставен ключ.
• Излъчването на тройни звукови сигнали показва липсата на съгласие за активиране на режещите устройства. Проверете дали в машината са поставени поне 3 бр. акумулатори.

6.8 ПАНЕЛ С БУТОНИ

В зависимост от модела, вашата машина може да бъде оборудвана с една от версиите на панела с бутони (фиг. 6.C, фиг. 6.D) описани по-нататък:

6.8.1 Панел с бутони (тип "I") фигур. 7

Бутон за стартиране на машината

С напълно поставен ключ (фиг. 6.А), този бутон (фиг. 7.А) се включва машината и активира всички функции. Активирането се сигнализира с едно звучно "бип".

ЗАБЕЛЕЖКА

Ако са изпълнени всички условия за безопасност, иконата "READY" светва (фиг. 7.К) и машината е готова за употреба (виж пар. 7.4).

Бутон за включване/ изключване на режещите инструменти

С натискане на бутона фиг. 7.В инструментите за рязане се включват/изключват.

- Когато инструментите за рязане са включени, те започват да работят след няколко секунди.

- Чрез изключване на инструментите за рязане едновременно се задейства спирачка, която спира тяхното въртене след няколко секунди.

ЗАБЕЛЕЖКА

Ако инструментите за рязане са задействани без да се спазват условията за безопасност, машината се изключва или не може да се стартира (виж пар. 7.2.2).

Бутон за съгласие за косене на заден ход

Със задържане на бутона фиг. 7.С се дава съгласие за косене на заден ход. За да осъществите косенето на заден ход, включете инструментите за рязане и едновременно задръжте бутона.

ЗАБЕЛЕЖКА

Неспособността да се даде съгласие за косене на заден ход се сигнализира с един звуков сигнал.

Бутон за включване на фара

С натискане на бутона фиг. 7.D светодиодната лампа се включва/изключва. С включен фар светва иконата фигур. 7.L.

Икона Внимание

Когато иконата фиг. 7.Е свети, показва неспазване на условията за безопасност или възможна неизправност на машината (виж гл. 15).

Лед акумулатор

Светодиодите фиг. 7.F обикновено показват нивото на зареждане на акумулаторите на машината, но конкретни комбинации от тяхното състояние на светене предоставят информация за неизправности на машината (виж гл. 15).

Икона "Ready"

Иконата фиг. 7.К светва, когато машината е включена и готова за употреба.

Икона "Bluetooth"

Иконата фиг. 7.М светва, когато машината и устройството за обмен на данни са свързани.

Икона за прегряване на контролера и/или двигателя

Иконата фиг. 7.N показва прегряване на електрическите компоненти. Виж гл. 15.

Икона на лоста за включване/изключване на трансмисията

Иконата фиг. 7.О се включва, когато предаването не е включено (виж пар. 6.3 и гл. 15).

Икона за присъствие на оператора на борда

Иконата фиг. 7.Р светва, когато операторът отсъства от седалката (виж пар. 7.2.2).

Иконата фиг. 7.0 светва, ако аварийният бутон е активиран (виж пар. 6.5).

6.8.2 Панел с бутони (тип "II") фигур. 7

Бутон за стартиране на машината

С напълно поставен ключ (фиг. 6.А), този бутон (фиг. 7.А) се включва машината и активира всички функции. Активирането се сигнализира с едно звучно "бип".

ЗАБЕЛЕЖКА

Ако са изпълнени всички условия за безопасност, иконата "READY" светва (фиг. 7.К) и машината е готова за употреба (виж гл. 7.4).

Бутон за включване/ изключване на режещите инструменти

С натискане на бутона фиг. 7.В инструментите за рязане се включват/изключват.

- Когато инструментите за рязане са включени, те започват да работят след няколко секунди.

- Чрез изключване на инструментите за рязане едновременно се задейства спирачка, която спира тяхното въртене след няколко секунди.

ЗАБЕЛЕЖКА

Ако инструментите за рязане са задействани без да се спазват условията за безопасност, машината се изключва или не може да се стартира (виж пар. 7.2.2).

Бутон за съгласие за косене на заден ход

Със задържане на бутона фиг. 7.С се дава съгласие за косене на заден ход. За да осъществите косенето на заден ход, включете инструментите за рязане и едновременно задръжте бутона.

ЗАБЕЛЕЖКА

Неспособността да се даде съгласие за косене на заден ход се сигнализира с един звуков сигнал.

Бутон за включване на фара

С натискане на бутона фиг. 7.D светодиодната лампа се включва/изключва. С включен фар светва иконата фигур. 7.L.

Бутон "CRUISE CONTROL"

С натискане на бутона фиг. 7.G се включва/изключва функция "CRUISE CONTROL". Cruise Control е команда, която ви позволява да поддържате желаната скорост в предавките напред, без да се налага да държите педала за задвижване натиснат.

- С натискане на бутона "CRUISE CONTROL" (фиг. 7.G) докато се движи напред, машината поддържа достигнатата скорост в този момент, без да е необходимо да задействате педала за задвижване (фиг. 6.F). Когато функцията е активна, иконата светва на клавиатурата фиг. 7.I.

ЗАБЕЛЕЖКА

Обратно, функцията "CRUISE CONTROL" не може да бъде активирана.

ЗАБЕЛЕЖКА

При отсечки нагоре или надолу скоростта може да варира от тази, зададена на равнина.

За да изключите устройството и да възстановите предния контрол на скоростта чрез педала за задвижване (фиг. 6.F), е достатъчно:

• натиснете бутона фигур. 7.G. или
• натиснете педала за задвижване (фиг. 6.F).

ECO

Бутон за избор на скорост на инструмента за рязане

С този бутон (фиг. 7.Н) могат да бъдат избрани 3 различни скорости на въртене на инструмента за рязане.

1. ECO: Скоростта на въртене на инструмента за рязане се намалява, за да се удължи живота на акумулатора. Когато функцията е активна, иконата "лист" светва (фиг. 7.J).

ВНИМАНИЕ

Не се препоръчва използването на този режим при тежки условия на косене (косене с гъста, висока, влажна трева).

1. NORMAL: стандартна скорост на въртене на косачката за използване при нормални условия на косене
2. TURBO: Скоростта на въртене на инструмента за рязане се увеличава за косене на трева в тежки условия (гъста, висока, влажна трева). Когато функцията е активна, иконата "въртящо се острие" светва (фиг. 7.R). Времето на работа на акумулатора е намалено.

Икона Внимание

Когато иконата фиг. 7.Е свети, показва неспазване на условията за безопасност или възможна неизправност на машината (виж гл. 15).

Лед акумулатор

Светодиодите фиг. 7.F обикновено показват нивото на зареждане на акумулаторите на машината, но конкретни комбинации от тяхното състояние на светене предоставят информация за неизправности на машината (виж гл. 15).

Икона "Ready"

Иконата фиг. 7.К светва, когато машината е включена и готова за употреба.

Икона "Bluetooth"

Иконата фиг. 7.М светва, когато машината и устройството за обмен на данни са свързани.

Икона за прегряване на контролера и/или двигателя

Иконата фиг. 7.N показва прегряване на електрическите компоненти. Виж гл. 15.

Икона на лоста за включване/изключване на трансмисията

Иконата фиг. 7.О се включва, когато предаването не е включено (виж пар. 6.3 и гл. 15).

Икона за присъствие на оператора на борда

Иконата фиг. 7.Р светва, когато операторът отсъства от седалката (виж пар. 7.2.2).

Иконата фиг. 7.Q светва, ако аварийният бутон е активиран (виж пар. 6.5).

Икона ЕСО

Иконата фиг. 7.J светва, когато е избран режим на косене ЕСО.

Икона TURBO

Иконата фиг. 7.R светва, когато е избран режим на косене TURBO.

6.9 ФУНКЦИЯ BLUETOOTH

Функцията Bluetooth позволява директна безжична връзка между устройството и устройството на кратко разстояние.

На устройството трябва да бъде инсталирано подходящо приложение за обмен на данни:

1. изтеглете приложението, като използвате QR кода, показан на фиг. 37.
2. Следвайте инструкциите.

Bluetooth връзката се активира автоматично при стартиране на машината и успешната връзка с устройството се потвърждава от осветяването на иконата фиг. 7.M.

Проверете дали връзката с устройството/приложението е активна.

7. ИЗПОЛЗВАНЕ НА МАШИНАТА

ПРЕДУПРЕЖДЕНИЕ

Правилата за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

Преди започване на работа трябва да се извършат серия проверки и операции, за да се осигури пълноценната и максимально безопасна работа.

7.1.1 Проверка на акумулаторите

Преди да използвате машината за първи път след покупката, заредете напълно акумулаторите (пар. 8.2.2).

Преди всяка употреба проверявайте състоянието на зареждане на акумулаторите (фиг. 7.F).

7.1.2 Регулиране на седалката

За да промените позицията на седалката, разхлабете четирите фиксиращи винта (фиг. 10.A) и я плъзнете по прорезите на опората. След като намерите позицията, затегнете напълно четирите винта (фиг. 10.A).

7.1.3 Налягане на гумите

Правилното налягане на гумите е основно условие за постигане на идеално подравняване на блока на инструментите за рязане и следователно, равномерно подрязване на поляната.

1. Развийте защитните капачки.
2. Свържете вентилчетата към отвора за подаване на сгъстен въздух, снабден с манометър (фиг. 11).
3. Регулирайте налягането на стойностите указани в таблицата "Технически данни".

7.1.4 Подготвяне на машината за работа

ЗАБЕЛЕЖКА

Тази машина ви позволява да косите тревата по различни начини; преди да започнете работа е препоръчително да подготвите машината в зависимост от това как смятате да подрязвате/косите.

а. Предразположение за косене и събиране на тревата в торбата за събиране

Прикрепете торбата за събиране (фиг. 9.А) като въведете двете приставки (фиг. 9.С) в слотовете (фиг. 9.Г) на двете опори (фиг. 9.В).

Уверете се, че рамката на торбата за събиране (фиг. 9.D) се закача за ограничителя (фиг. 9.E).

b. Предразположение за косене и задно изхвърляне на тревата към земята

Ако искате да работите без торба за събиране, при поискване се предлага комплект за защита от изпразване отзад (по избор, пар. 16.3), който трябва да бъде фиксиран към задната плоча, както е посочено в съответните инструкции.

с. Предразположение за косене и рязане на ситно на тревата

В случай, че искате да косите трева, нарязана на ситно и да я оставите на поляната, при поискване се предлага комплект за мулчиране (пар. 16.1), който трябва да бъде фиксиран, както е посочено в съответните инструкции.

Извършете следните проверки за безопасност и проверете дали резултатите отговарят на посоченото в таблиците.

Преди да използвате машината, извършвайте винаги проверки за безопасност.

7.2.1 Проверка на общата безопасност

Предмет Резултат
Акумулатори. Няма повреда по корпуса и капака.
Команди за управление на панела с бутони.	Здрави. Няма повреда.
Защита на задното разтоварване и торбата за събиране.	Здрави. Няма повреда.Правилно монтирани.
Електрически кабели. Цялата изолация е здрава.Няма механична повреда.
Задействайте машината напред и назад и освободете педала за задвижване.	Машината се забавя и спира.
Предпазни устройства Действат както е указано в пар. 7.2.2

7.2.2 Проверка на предпазните устройства

Предпазните устройства действат според два критерия:

A. предотвратяване стартирането на машината, ако не се спазват всички условия за безопасност;
В. спиране на машината, ако липсва дори едно условие за безопасност.

Състояние Действие Резултат
Седнал оператор.Педалът за задвижване е в неутрално положение (педалът е освободен).Аварийният бутон е деактивиран.	Поставете ключа напълно. Машината е готова за запалване.
Машината е в движение или в движение.	Операторът става от седалката. Всички услуги са деактивирани.Иконата фиг. 7.Е иконата и мига и светва фиг. 7.Р.
Седнал оператор.Педал за задвижване в положение напред или назад.	Опит за включване на машината.	Иконите фиг. 7.Е и фиг. 7.О остават включени, светодиодите на акумулатора 1, 2, 4 и 5 мигат.
Аварийният бутон е активиран. Опитайте се да включите машината.		Машината се включва.Иконата фиг. 7.Е мига и се включва икона фиг. 7.О.Инструментите за задействане и рязане не работят.
Включени режещи устройства Задната скорост се активира, без да държите натиснат бутона за съгласие за косене на заден ход.		Инструментите за рязане се изключват.
Включени режещи устройства. Повдига се торбата за събиране или се премахва защитата на задното разтоварване (само за модели със задно разтоварване).		Инструментите за рязане се изключват.
Машината е включена и е в движение.	Педалът за задвижване се освобождава.	Машината се забавя и спира.
Машината е включена и е в движение.	Пробно управление. Без необичайни	вибрации, без анормални звуци, правилна работа на кормилното управление, командите и педалите.

ОПАСНОСТ

Ако един от результатите се различава от указаното в таблиците, не е възможно използването на машината. Обърнете се към сервизен център за извършване на съответните проверки и поправка.

ЗАБЕЛЕЖКА

Винаги имайте предвид, че предпазните устройства предотвратяват стартирането на машината, когато не се спазват условията за безопасност. В тези случаи, след като съгласието за стартиране е възстановено, извадете ключа, преди да стартирате машината отново.

Спазвайте границите, които са указани в таблицата "Технически данни" и на фиг. 12, независимо от посоката на движение.

Помнете, че няма "безопасен" наклон. Движението по наклонени поляни изисква особено внимание. За да се избегне обръщане или загуба на управлението на машината:

- Не косете никога по напречна посока на наклона. Наклонените тревни площи трябва да се движат в посока нагоре/надолу и никога встрани, при движение напред, като се обръща голямо внимание на промените в посоката и че колелата нагоре по течението не срещат препятствия (камъни, клони, корени и т.н.), които могат да причинят

странично подхлъзване, преобръщане или загуба на контрол върху машината.

• Не спирайте или не тръгвайте внезапно при качване нагоре или слизане надолу.
• Включете нежно и с особено внимание задвижването, за да избегнете задавяне на двигателя.
  • Намалете скоростта:

- преди каквато и да била промяна на посока при тесни завои;

- преди да поемете по наклон, особено надолу, за да осигурите безопасен спирачен път.

- Никога не включвайте задна предавка/заден ход за да намалите скоростта на слизане по нанадолнище: това може да причини загуба в контрола на косачката, специално по хлъзгави терени.

съобщение

Скоростта за напредване е ограничена, ако машината се движи по наклон.

7.4 ЗАДЕЙСТВАНЕ

За да стартирате машината:

1. Проверете дали трансмисията е поставена (пар. 6.3).
2. Седнете на мястото за управление.
3. Поставете ключа напълно (фиг. 6.А).
4. Изчакайте да се извърши електрическата проверка на машината, по време на която светват иконите на панела с бутони.
5. Натиснете бутона за стартиране (фиг. 7.А).
6. Изчакайте иконата "Ready" (фиг. 7.К) да бъде осветена с постоянна светлина.

ЗАБЕЛЕЖКА

В края на електрическата проверка лед фарът се включва за миг.

7.5 РАБОТА

7.5.1 Предавка и прехвърляне

При премествания:

1. изключете инструментите за рязане (пар. 6.8, фигур. 7.В);
2. поставете блока на инструментите за рязане в положение максимальна височина;
3. натиснете педала за задвижване, за да накарате машината да се движи в желаната посока на движение и да достигне желаната скорост чрез постепенно натискане на самия педал.
4. отидете в работната зона.

ОПАСНОСТ

Активирането на задвижването трябва да се извърши по описания начин (пар. 6.2), за да се избегне прекалено рязкото включване да причини колела и загуба на контрол над превозното средство, особено по склонове.

ЗАБЕЛЕЖКА

Включването на заден ход трябва да става от спряно положение.

7.5.2 Косене на трева

1. Поставете комплекта инструменти за рязане в работно положение (пар. 6.4).
2. Задействайте инструментите за рязане (пар. 6.8, фиг. 7.В), само на тревната площ, като избягвате захващането на инструментите за рязане върху чакълести почви или при твърде висока трева.
3. Започнете движението и косенёто в тревистата зона много постепенно и с особено внимание.
4. Регулирайте скоростта на движение напред (пар. 6.2) и височината на косене (пар. 6.4) според условията на тревата (височина, плътност и влажност на тревата) и количеството на отстранената трева.

СЪОБЩЕНИЕ

Скоростта на движение напред намалява, ако прагът на зареждане на акумулатора е под 40% (пар. 8.2.2).

ЗАБЕЛЕЖКА

Външният вид на тревата ще бъде по -добър, ако разфасовките винаги се правят на една и съща височина и последователно в двете посоки (фиг. 14.А.В).

ЗАБЕЛЕЖКА

За да можете да се върнете назад с включени инструменти за рязане, е необходимо да натиснете и задържите бутона за съгласие за косене на заден ход (фиг. 7.С), за да не предизвикате спиране на двигателя.

Изключете инструмента за рязане и поставете комплекта от инструменти за рязане в позиция на максимальна височина (пар. 6.4):

• По време на преместванията между различните работни зони
• При пресичането на нетревни повърхности
• Всеки път, когато се наложи да се преодолее препятствие.

7.5.3 Съвети за поддържане на хубава поляна

• За да поддържате хубавия зелен и мек вид на поляната, тревата трябва да се коси редовно. Поляната може да е съставена от различни видове треви. При често косене растат в по-голяма степен треви, развиващи много корени и образуват солидна тревна покривка; обратно, ако косенето се осъществява по-рядко, се развиват повече високи и диви треви (детелина, маргарити и т.н.).
• Винаги е за предпочитане тревата да се реже при суха поляна.
• Инструментите за рязане трябва да са цели и добре наточени, така че отрязването да е точно и без разнищване, което води до пожълтяване на краищата.
• Честотата на косене трябва да е в съответствие с растежа на тревата, като се избягва прекаленото й порастване между две рязания.
• В по-топлите и сухи периоди е добре тревата да се държи малко по-висока, за да се намали засъхването на терена.

• Оптималната височина на тревата на добре поддържана поляна е около 4-5 см и при само едно рязане не трябва да се отрязва повече от една трета от общата височина. Ако тревата е много висока, подобре е да се извърши косене на два пъти през един ден; първият с инструменти за рязане на максимальна височина и евентуално с намалена следа, а вторият според желаната височина (фиг. 13).

• Външният вид на тревната площ ще бъде по-добър, ако косенето се прави редувайки го в двете посоки (фиг. 14).

• Ако канала за изхвърляне се запушва с трева, добре е да се намали скоростта на напредване, тъй като може да е прекалена висока спрямо състоянието на поляната; ако проблемът продължава, възможни причини са лошо наточени инструменти за рязане или деформиран профил на крилата.
• Много внимавайте при отрези около храсти и в близост до ниски бордюри, които биха могли да променят паралелността и повредят ръба на блока на инструментите за рязане, както и самите инструменти за рязане.

7.5.4 Изпразване на торбата за събиране

ЗАБЕЛЕЖКА

Изпразването на торбата за събиране може да се извършва само с изключени инструменти за рязане; в противен случай двигателят ще спре.

ЗАБЕЛЕЖКА

Не оставяйте чувала за събиране на трева да се препълва, за да избегнете запушването на канала за изхвърляне.

Непрекъснат звуков сигнал сигнализира за пълненето на торбата за събиране.

1. изключете режещите устройства (пар. 6.8, фиг. 7.B) и сигналът се прекъсва;
2. Спрете машината;
3. хванете задната дръжка (фиг. 15.А) и преобърнете торбата за събиране, за да я изпразните;
4. затворете торбата за събиране, така че да остане закачена за ограничителя (фиг. 9.E).

7.5.5 Почистване на канала за изхвърляне

Рязането (косенето) на много висока или мокра трева в съчетание с много висока скорост на напредване, може да предизвика запушване на канала за изхвърляне. В случай на запушване, е необходимо да се следва описаното в гл. 8.3.2.

7.5.6 Завършване на косенето

При приключване на косенето:

1. изключете инструментите за рязане;
2. извършете обратния процес с комплекта инструменти за рязане в положение на максимальна височина (пар. 6.4).

7.6 СПИРАНЕ

За спиране на машината:

1. Освободете педала за задвижване, за да спрете движението.
2. Изключете машината, като извадите ключа (фиг. 6.А).

ЗАБЕЛЕЖКА

За да спестите енергия от акумулатора, не оставяйте ключа поставен, когато машината не се използва.

7.7 СЛЕД УПОТРЕБА

1. Оставете машината да се охлади, преди да я поставите в каквато и да е среда.
2. Извършете почистване (пар. 8.3).
3. Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервисен център.
4. Поставете машината близо до електрически контакт и презаредете акумулаторите (пар. 8.2.2), за да се осигури пълна ефективност при следващото използване. Друга възможност е да извадите акумулаторите от корпуса им и да ги заредите с външното зарядно устройство (по избор).

Всеки път, когато се оставя машината без надзор или се напусне мястото за управление или, когато се паркира машината:

1. Спрете машината;
2. Доведете комплекта инструменти за рязане до минималната височина;
3. Уверете се, че всички движещи се части са напълно неподвижни;
4. Извадете ключа за запалване (фиг. 6.А);

ВНИМАНИЕ

Винаги оставяйте машината на засенчено място или в защитена среда, при температура под +35°C

Правилата за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

Преди да извършите каквато и да била проверка, почистване или поддръжка/регулиране на машината:

1. изключете инструмента за рязане;
2. Спрете машината;
3. уверете се, че всички движещи се части са напълно неподвижни;
4. извадете ключа (фиг. 6.А);

ОПАСНОСТ

Никога не оставяйте ключа поставен или в близост до деца или неподходящи лица.

1. прочетете съответните инструкции;
2. Носете подходящо облекло, работни ръкавици и предпазни очила

Честотата и вида на намесите са обобщени в "Таблица на операциите по поддръжката". Таблицата има за цел да Ви помогне при поддържането на работоспособността и безопасността на Вашата машина. В нея са посочени основните намеси и периодичността, предвидена за всяка от тях. Извършете съответното действие при първото изтичане на скока. Използването на неоригинални резервни части и принадлежности и/или неправилно монтирани такива, може да има отрицателно въздействие върху функционирането и безопасности на машината. Производителят отклонява всякаква отговорност в случай на нанасяне на щети, инциденти или наранявания, предизвикани от цитираните по-горе продукти. Оригиналните резервни части се доставят от сервизи и оторизирани дильри.

8.2 АКУМУЛАТОР

8.2.1 Автономност на акумулатора

Автономността на акумулаторите (и следователно повърхността на тревата, която може да се обработка преди презареждане) е главно обусловено от:

A. Работни фактори, които произвеждат поголеми енергийни нужди (напр. косене на гъста, висока, влажна трева).
В. Поведение на оператора, което трябва да се избягва:

- често включване и изключване по време на работа;

- твърде ниска височина на косене, в зависимост от състоянието на тревата;

- твърде висока скорост на напредване за количеството трева, което трябва да се откоси.

C. Фактори на околната среда, като висока температура на околната среда, над + 35°C.

За оптимизиране на автономността на акумулатори, винаги е препоръчително: • да косите тревата, когато поляната е суха;

• да косите тревата често, за да не достига голяма височина;
• настройте по-голяма височина на косене, когато тревата е много висока и извършете второ преминаване на по-малка височина;
• не използвайте машината с функция „мулчиране“ (ако е предвидена) при много висока трева;
• окосете тревата при температура между +5 и + 35 °C;
• използвайте функцията „Eco” (фиг. 7II-H, пар. 6.8.2).

8.2.2 Зареждане на акумулаторите

Акумулаторът на вашата машина трябва да бъде изрично зареждан:

• Преди да използвате за пръв път машината след нейната покупка.
• При достигане на минималния праг на зареждане (фиг. 7.F).
• Преди продължителен период на бездействие на машината
• На всеки два месеца по време на съхранение.
• Преди пускане в действие след продължителен период на неизползване.

ВНИМАНИЕ

Когато акумулаторът не е свързан към електрическата мрежа чрез подходящо зарядно устройство, зарядът на акумулатора се намалява дори ако машината не се използва. Ако акумулаторите претърпят дълбоко разреждане, те могат да бъдат сериозно повредени до степен да ги направят неизползваеми. Гаранцията не покрива щети, причинени от акумулатори, които не се зареждат редовно.

ВНИМАНИЕ

Зареждането трябва да става изключително чрез зарядното устройство (фиг. 17.A) или алтернативно чрез външното зарядно устройство (фиг. 36.B). Други системи за зареждане могат да повредят непоправимо акумулаторите.

ВНИМАНИЕ

Презареждането на акумулаторите трябва да се извършва в среда, защитена от лошо време, на сянка, при температура между 0 и +35 °C. Акумулаторите са оборудвани със защита, която предотвратява презареждането, ако температурата на околната среда не е между 0 и +45 °C

ЗАБЕЛЕЖКА

Акумулаторът може да се презарежда във всеки момент, даже частично, без риск от повреда.

Не извършвайте операции по поддръжка или почистване, докато зареждате акумулаторите.

а. Зареждане на акумулатора на борда За да презаредите акумулатора:

1. Приближете машината до електрически контакт и извадете ключа (фиг. 6.А);
2. Повдигнете седалката;
3. Повдигнете капачката на гнездото за зареждане (фиг. 16.А);
4. Свържете приложеното зарядно устройство (фиг. 17.A) със съответния байонет, като фиксирате съответния конектор (фиг. 17.B) към гнездото за презареждане;
5. Свържете зарядното устройство към електрическата мрежа, като поставите съответния щепсел (фиг. 18).

За презареждане на акумулатора, се доставя контакт с предпазен диференциален прекъсвач (фиг. 19.А), ако има такъв, към който трябва да се свърже кабелът за презареждане (фиг. 19.Е).

Гнездото с диференциалния прекъсвач трябва да бъде свързано към електрическия контакт и трябва да се извърши функционален тест:

1. Натиснете Бутон "RESET" (фиг. 19.В), за да активирате операцията. Предупредителната лампа трябва да е "ON" (фиг. 19.С).
2. Натиснете Бутон "TEST" (фиг. 19.D), за да извършите функционалния тест. Предупредителната лампа трябва да е "OFF" (фиг. 19.C).

ОПАСНОСТ

Ако функционалният тест е неуспешен, RCD гнездото не трябва да се използва. Ако функционалният тест завърши успешно, можете да го използвате и да продължите с фазата на зареждане.

По време на презареждане светодиодите на индикатора на акумулатора (фиг. 7.F) мигат постепенно. Когато се достигне всеки отделен праг на зареждане, съответният светодиод остава постоянно светеш, докато останалите продължават да мигат.

ВНИМАНИЕ

След 24 часа работа бордовото зарядно устройство се деактивира и акумулаторите не се държат заредени за неопределено време.

СЪОБЩЕНИЕ

Зареждането на инсталираните акумулаторите става последователно. Поради това е препоръчително винаги да извършвате пълен цикъл на зареждане.

b. Зареждане на акумулатора на борда За да презаредите акумулатора:

1. Отворете вратичката (фиг. 20.А) на отделението за акумулатори;
2. Натиснете бутона за освобождаване, разположен на акумулатора (Фиг. 32.А) и извадете акумулатора (Фиг. 32.В);
3. Поставете акумулатора (Фиг. 33.А) в неговия корпус на зарядното устройство (Фиг. 33.В);
4. Свържете зарядното устройство (Фиг. 33.В) към електрически контакт с напрежение, съответстващо на посоченото на табелката;
5. Продължете с пълно презареждане, като следвате инструкциите, съдържащи се в брошурата за зарядното устройство.
6. След като зареждането приключи, извадете акумулатора (фиг. 34.А) от корпуса в зарядното устройство (фиг. 34.В).
7. Изключете зарядното устройство (фиг. 34.В) от електрическата мрежа.
8. Поставете отново акумулатора (фиг. 35.А) в корпуса й в машината и затворете вратата на отделението за акумулатора.

Акумулаторите могат да се държат заредени за неопределено време.

Състояние на зареждане (SOC)	Включване лед
SOC > 80%
60% ≤ SOC < 80%
40% ≤ SOC < 60%
20% ≤ SOC < 40%
10% ≤ SOC < 20%

СЪОБЩЕНИЕ

Времето за зареждане на акумулаторите може да се увеличи, ако машината е била използвана в тежки условия на работа, с последваща индикация за прегряване на акумулаторите (гл. 15).

СЪОБЩЕНИЕ

В случай на напълно разреден акумулатор, сигналните светодиоди остават изключени, докато се достигне минималния праг на зареждане.

ЗАБЕЛЕЖКА

Когато нивото на зареждане падне под прага от 10%, първият светодиод на акумулатора започва да мига. Под прага от 4% първият светодиод на акумулатора започва да мига бързо и режещите устройства се изключват. Необходимо е да върнете и да заредите акумулаторите.

Когато зареждането приключи, системата за зареждане се изключва след 24 часа и няма автоматична поддръжка и попълване на заряда на акумулатора.

СЪОБЩЕНИЕ

Ако със зарядно устройство за акумулатори, свързано към трактора, 5-те светодиода фиг. 7.F мига едновременно, това означава, че зареждането не е в ход. Проверете зарядното устройство/захранването.

ЗАБЕЛЕЖКА

По време на зареждане всички функции на машината са деактивирани, дори когато ключът е напълно поставен.

ВНИМАНИЕ

Акумулаторите, монтирани на машината, са проектирани и изработени за този вид

употреба и следователно:

- не сменяйте акумулаторите с неоригинални; - не извършвайте интервенции, които не са описани в това ръководство. В случай на проблеми с акумулатора, трябва да се свържете с вашия дилър.

8.3 ПОЧИСТВАНЕ

След всяко използване, извършвайте почистване като се придържате към следните инструкции.

8.3.1 Почистване на машината

• Почистете външната страна на машината, като избършете пластмасовите части на каросерията с гъба, напоена с вода и препарат, като внимавате да не намокрите електродвигателите, акумулаторите и компонентите на електрическата система.
• За да намалите опасността от пожар, дръжте двигателите и корпусите на акумулаторите чисти от трева, листа или прекомерна мазнина.
• Дръжте ръчния контрол без замърсявания и отломки.

ВНИМАНИЕ

Никога не използвайте вода под високо налягане или агресивни течности за измиване на каросерията и електрическите двигатели.

8.3.2 Почистване на канала за изхвърляне

В случай на запушване на канала за изхвърляне е необходимо:

1. да свалите чувала за събиране на трева или защита на задното разтоварване;
2. да отстраните натрупаната трева, като действате откъм страната на отвора за изпзване на канала.

8.3.3 Почистване на торбата за събиране

1. Изпразнете торбата за събиране.
2. Изтърсете я, за да я почистите от остатъци от трева и пръст.
3. Монтирайте отново чувала и продължете с измиването отвътре на блока на инструмента за рязане (пар. 8.3.4-а); при завършване на тази операция, чувалът трябва да се свали, изпразни, изплакне и постави отново така, че да се благоприятства бързото изсушаване.

8.3.4 Почистване на блока на инструментите за рязане

Продължете с цялостно почистване на инструментите за рязане, за да премахнете остатъците от тревата или отломките.

ПРЕДУПРЕЖДЕНИЕ

По време на почистване на блока на инструментите за рязане отдалечете хора или животни от околното пространство.

a. Почистване на вътрешната част

ВНИМАНИЕ

Измиването на вътрешността на инструмента за рязане и канала за изхвърляне трябва да се извършва с монтирана торба за събиране и с поставена мулчираща тапа (ако има такава) или с монтирана задна защита от изпускане.

1. Поставете машината върху равна повърхност с плътен под.
2. Свържете водопровод (фиг. 23.А) към един от двата специални фитинга (фиг. 23.В) и активирайте водата.
3. Седнете на мястото на водача и стартирайте машината.
4. Спуснете напълно режещата приставка и включете режещата приставка.
5. Оставете водата да тече за няколко минути и спрете машината.
6. Изключете водата и откачете маркуча от фитинга.
7. Повторете процедурата на другия фитинг.

b. Почистване на вътрешната част

За да се поддържа оптималното ниво на производителност и безопасност на машината, е необходимо върху горната част на блока на инструментите за рязане да не се натрупват отпадъци и остатъци от изсъхнала трева.

За почистване на горната част на блока на инструментите за рязане е необходимо:

• напълно спуснете сглобяването на инструментите за рязане;
• издухайте горната част на комплекта (фиг. 23.С) със струя сгъстен въздух.

8.3.5 Почистване на вентилационните филтри на акумулатора

Необходимо е всяка година да се почистват вентилационните филтри на акумулатора, както е описано по -долу:

1. Отворете вратичката (фиг. 20.А) на отделението за акумулатори:
2. Свалете задържащите пръстени (фиг. 21.В) от вентилационния филтър.
3. Извадете вентилационния филтър (фиг. 22.С) от вратата на отделението за акумулатори и го почистете със сгъстен въздух.
4. След това поставете филтъра обратно във вратата, като го закрепите със специалните фиксиращи пръстени.

ЗАБЕЛЕЖКА

Извършвайте операциите от двете страни на машината.

8.4 CMA3BAHE

Предмет Действие
Блок на режещите устройства	Смажете точките за повдигане с масло (фиг. 24).
Оси на колелата	Свалете колелата. Смажете осите с грес (фиг. 30).

- Поддържайте затегнати гайките и винтовете, за да сте сигурни, че машината се намира винаги в състояние да функционира безопасно.

9. ИЗВЪНРЕДНА ПОДДРЪЖКА

9.1 ПРЕПОРЪКИ ЗА БЕЗОПАСНА РАБОТА

Трябва незабавно да се свържете с вашия дилър или специализиран център, ако се установят някакви нередности в операцията:

- неутралното положение на педала за задвижване (работна спирачка);

- на включенето и изключването на инструментите за рязане;

- на включването на задвижването при ход напред или заден ход.

9.2 БЛОК НА РЕЖЕЩИТЕ УСТРОЙСТВА / РЕЖЕЩИ УСТРОЙСТВА

9.2.1 Подравняване на блока на инструментите за рязане

Добрата настройка на инструментите за рязане е от съществено значение за получаване на равномерно окосена трева. В случай на неравно косене/подрязване, проверете налягането на гумите (пар. 7.1.3). Ако това не е достатъчно, за да получите еднородно подрязване/косене, трябва да се свържете с Вашия дистрибутор за извършване на регулиране на подравняването на блока на инструментите за рязане.

9.2.2 Режещи устройства

Лошо наточен инструмент за рязане откъсва тревата и води до пожълтяване на поляната.

Винаги сменяйте повредени, изкривени или износени инструменти за рязане по двойки, заедно с винтовете им, за да поддържате баланс.

ПРЕДУПРЕЖДЕНИЕ

Всички операции, отнасящи се до инструментите за рязане (демонтиране, наточване, балансиране, поправка, монтиране отново и/или смяна), са сериозни дейности, които изискват специфична компетентност, освен тази за използване на съответните инструменти; от съображения за безопасност при работа е необходимо те да се извършват винаги в специализиран сервизен център.

ВНИМАНИЕ

Винаги използвайте оригинални инструменти за рязане, носещи кода, посочен в таблицата "Технически данни".

ЗАБЕЛЕЖКА

Имайки предвид еволюцията на продукта, цитираните в таблицата "Технически данни" инструменти за рязане могат да бъдат заменени в течение на времето с други, с аналогични характеристики за взаимозаменяемост и безопасност на функциониране.

9.3 СМЯНА НА ПРЕДНИТЕ/ ЗАДНИТЕ КОЛЕЛА

9.3.1 Предварителни операции

ОПАСНОСТ

Използвайте подходящо повдигащо устройство.

Преди да извършите смяна на колелата, изпълнете следните операции:

1. Позиционирайте машината върху здрава и равна повърхност, която гарантира стабилност на машината.
2. Спрете машината;
3. Свалете ключа;
4. Поставете повдигащото устройство в точката на повдигане близо до колелото, което трябва да бъде сменено (пар. 9.3.2; (пар. 9.3.3).
5. Проверете дали повдигащото устройство е перпендикулярно на земята.

9.3.2 Избор и позициониране на крика на задните колела

1. Поставете дървените клинове (фиг. 25.A) в основата на колелото (фиг. 25.B), което се намира отстрани на колелото, което трябва да се смени (фиг. 25.C).
2. Максималната възможна височина на затворения крик е 130 мм. (фиг. 26).
3. Поставете крика под задната плоча (фиг. 27.А), на 180 мм. от страничния ръб (фиг. 26).

ЗАБЕЛЕЖКА

Крикът, позициониран, както е описано в този параграф, дава възможност да се повдигне само колелото, което трябва да се смени.

9.3.3 Избор и позициониране на крика на предните колела

1. Поставете дървените клинове (фиг. 28.A) в основата на колелото (фиг. 28.B), което се намира зад колелото, което трябва да се смени (фиг. 28.C).
2. Максималната възможна височина на затворения крик е 170 мм.
3. Поставете върху крика (фиг. 29.A) с дебелина квадратна дървесина (фиг. 29.B) със сечение приблизително 5 x 2 см.

ВНИМАНИЕ

Дебелината на дървесината предотвратява повреда на предната ос.

1. През тази фаза поддържайте баланса на дебелината на крика с помощта на една ръка. Повдигнете крика, така че подложката да опира в рамката и конструктивните части (фиг. 29.C).

ЗАБЕЛЕЖКА

Така позиционираният крик дава възможност да се повдигне цялата предна ос.

9.3.4 Смяна на колелото

Уверете се, че по време на повдигане машината остава стабилна и неподвижна. Ако забележите нещо необичайно, незабавно спуснете крика, проверете и отстранете неизправностите и повдигнете отново.

1. Свалете капака (фиг. 30.А).
2. Повдигнете, колкото е необходимо, за да можете да извадите удобно колелото.
3. С помощта на отвертка извадете еластичния пръстен (фиг. 30.В) и опорната шайба (фиг. 30.С).
4. Изтеглете колелото, което трябва да се смени.
5. Намажете дъската (фиг. 30.D) с грес.
6. Монтирайте новото колело.
7. Поставете отново старателно опорната шайба и еластичния пръстен.

ЗАБЕЛЕЖКА

Проверете дали задните колела са с еднаква височина (фиг. 31.А) и дали разликата във външния диаметър между двете колела (фиг. 31.В) не е по-голяма от 8-10 mm. За да се избегне неравномерно рязане/ косене е необходимо да се регулира подравняването на блока на инструментите за рязане в оторизирана работилница.

9.3.5 Поправка или смяна на гумите

Гумите са вид "Tubeless" и затова всяка смяна или поправка след спукване/пробиване трябва да става в специализиран сервис за гуми по предвидените за такова покритие начини.

9.4 СМЯНА НА ЛЕД ЛАМПИ

В случай на повреда на лед фара, свържете се с оторизиран сервисен център.

Когато машината трябва да се прибере за съхранение за период по-голям от 30 дни:

1. Извадете ключа за запалване.
2. Почистете старателно машината.

3. Проверете дали по машината няма повреждания. Ако е необходимо, се свържете се с оторизиран сервисен център.

4. Приберете машината за съхранение:

5. със снижен блок на инструмента за рязане
   • в сухо помещение;

6. защитени от елементите, на сянка, при препоръчителна температура между 0 и +40°C;
7. по възможност покрита с платно;
8. на място, недостъпно за деца;
9. като се уверите, че сте свалили ключът или инструментите използвани за поддръжката.

ВНИМАНИЕ

Акумулаторът трябва да се зарежда напълно веднъж месечно и винаги преди възобновяване на дейността.

При рестартиране на машината, подгответе я, както е посочено в глава "7. Използване на машината".

11. ПРЕМЕСТВАНЕ И ТРАНСПОРТИРАНЕ

• Когато се премества машината е необходимо:
• изключете инструмента за рязане;
• поставете блока на инструментите за рязане в положение максимальна височина;
• изключете машината и извадете ключа за запалване;
• изключете предаването (пар. 6.3).

- Когато се транспортира машината с транспортно средство или ремарке е необходимо:

• да използвате рампа за достъп с подходяща устойчивост, Широчина и дължина;
• заредете машината с изключен електрически двигател, с изваден ключ за запалване от седалката на машината, без водач, чрез натискане, като използвате подходящ брой хора;
• да снижите блока на инструмента за рязане;
• да позиционирате машината така, че да не представлява опасност за никого;
• поставете трансмисията (пар. 6.3);

- закрепете я здраво за транспортното средство с въжета или с вериги, за да предотвратите преобръщане с евентуални повреди.

Ако смятате, че не можете да извършвате манипулиране или транспортиране в безопасни условия, свържете се със сервизния център.

Това ръководство предоставя всички упътвания, необходими за управлението на машината и за извършване на правилна основна поддръжка от потребителя. Всички операции по регулирането и поддръжката, които не са описани в това ръководство, трябва да бъдат извършвани при Вашия дистрибутор или в специализиран център за обслужване, който разполага с необходимите познания и инструменти за правилното извършване на работата, като се запази степента на безопасност и първоначалното състояние на машината. Операции, извършени от неквалифицирани лица или неподходящи фирми водят до отпадане на всякаква гаранция и всякакво задължение или отговорност на Производителя.

• Само оторизирани работилници за техническо обслужване могат да извършват поправки и поддръжка, когато машината е в гаранция.
• Оторизираните работилниците за техническо обслужване използват единствено оригинални резервни части. Оригиналните резервни части и принадлежности са специално разработени за машините.

- Не се одобрява използването на неоригинални резервни части и принадлежности; използването на неоригинални резервни части и принадлежности компрометира безопасността на машината и освобождава Производителят от всякакво задължение и отговорност.

- Препоръчва се да закарате машината веднъж в годината в оторизирана работилница за техническо обслужване, за извършване на поддръжка, техническо обслужване и проверка на предпазните устройства.

13. ГАРАНЦИОННО ПОКРИТИЕ

Условията на гаранцията се отнасят само до потребителите, тоест, непрофесионални оператори.

Гаранцията покрива всички дефекти свързани с качеството на материалите и производството, които са установени по време на периода на гаранция от Вашия дистрибутор или специализиран сервисен център. Прилагането на гаранцията се ограничава до поправка или смяна на дефектен компонент. Прилагането на гаранцията зависи от редовната поддръжка на машината. Ползвателят трябва да следва внимателно всички предоставени инструкции в приложената документация. Гаранцията не покрива вреди/ щети произтичащи от:

• Липса на запознаване с придружаващата документация (Ръководство за употреба).
• Професионално използване.
• Невнимание, небрежност.
• Външна причина (мълнии, удари, наличие на външни тела в машината) или инцидент.
• Неправилна употреба и монтаж или не е разрешено от производителя.
• Лоша поддръжка.
• Модифициране на машината.
• Използване на неоригинални резервни части (приспособяеми части).
• Използване на принадлежности, които не са доставени или одобрени от производителя.

Освен това, гаранцията не покрива:

• Операции по обикновена/извънредна поддръжка (описани в ръководството с инструкции).
• Нормално износване на консумативи като инструменти за рязане, колела, фарове, предпазни болтове и окабеляване.
• Нормалното износване.
• Естетическо влошаване на машината, дължащо се на нейното използване.
• Опори на инструментите за рязане
• Всички допълнителни разходи, свързани с активирането на гаранцията, като например прехвърлянето към потребителя, транспортирането на машината до дистрибутора, отдаването под наем на оборудване за подмяна или обаждането до външна компания за всички работи по поддръжката.

Потребителят е защитен от действащото национално

законодателство. Правата на ползвателя предвидени от действащото национално законодателство по никакъв начин не се ограничават от настоящата гаранция.

Страничните клетки ви позволяват да отбележите датата или броя на часовете на работа, през които е извършена интервенцията.

Операция Периодичност(часове)		Извършено (Дата или Часове) Забе-лежки
Проверка на всички фиксираня	Преди всяко използване
Проверка на налягането на гумите	Преди всяко използване						пар. 7.1.3
Проверки за безопасност /Проверка на командите	Преди всяко използване						пар. 7.2
Проверка на лоста заосвобождаване на трансмисията	Преди всяко използване						пар. 6.3
Зареждане на акумулаторите	Преди всяко използванеВ края на всяко използванеПреди прибиране за съхранение						пар. 8.2
Общо почистване и проверка	В края на всяко използване						пар. 8.3
Проверка за евентуални щети по машината. Ако е необходимо, се свържете се соторизиран сервизен център.	В края на всяко използване
Проверка на фиксирането и наточването на инструментите за рязане	25 *
Смяна на инструментите за рязане	100 *
Общо смазване	25 пар. 8.4	**
Проверка/почистване на вентилационните филтрина акумулатора	Годишно пар.	8.3.5

* Операция, която трябва да се извърши от вашия дилър или от специализиран център.

** Общото смазване на всички съединения също трябва да се извършва

винаги, когато се очаква продължително бездействие на машината.

15. ИДЕНТИФИЦИРАНЕ НА НЕИЗПРАВНОСТИТЕ

Проблем Причина Решение
1. Машината не се включва.	Изтощен акумулатор.	Заредете акумулатора (пар. 8.2.2).
2. Зарядното устройство не зарежда акумулаторите.	Акумулаторите не са поставени правилно в зарядното устройство.	Проверете дали включването е правилно (Фиг. 33).
	Неподходящи условия на околната среда.	Извършете зареждане в среда с подходяща температура (вижте книжката с инструкции за акумулатора/зарядното устройство).
	Мръсни контакти. Почистете контактите.
	Липса на напрежение към зарядното устройство.	Проверете дали щепсельт е поставен в контакта и дали има напрежение в електрическия контакт.
	Дефектно зарядно устройство на акумулатора.	Заменете го с оригинална зарядно устройство.
		Ако неизправността не бъде отстранена, вижте за справка ръководството на зарядното устройство на акумулатора.
3. Неравномерно косене Остротата	на инструментите за рязане е намалена.	Свържете се с оторизиран сервизен център.
	Висока скорост на придвижване спрямо височината на тревата, която трябва да се коси.	Намалете скоростта на движение напред и/или увеличете височината на косене.
	Комплектът инструмент за рязане е пълен с трева.	Изчакайте тревата да изсъхне.
		Почистете монтажа на инструмента за рязане.
4. Ненормални вибрации по време на употреба.	Небалансирани режещи устройства.Разхлабени режещи устройства.Разхлабени части.Евентуални повреди	Свържете се с оторизиран сервизен център за проверки, подмяна или ремонт.
5. Иконата фиг. 7.Е остава включена и светодиодите 2 и 5 на акумулатора мигат.	Претоварване на тока на акумулатора поради:
	1. Твърде тежки условия на труд. Намалете скоростта напред.	Намалете скоростта напред.
		Увеличете височината на косене.
	2. Твърде стръмен склон. Намалете скоростта напред и проверете наклона на земята, върху който работите.
6. Иконата фиг. 7.N мига. Всички останали индикации в панела с бутони (икони/лед) остават функционални и видими.	Предварителна аларма за прегряване на акумулатора, двигател задвижване и/или двигателите на инструментите за рязане за:
	1. Тежки условия на труд. Намалете скоростта напред.	скоростта напред.
		Увеличете височината на косене.
7. Иконите фиг. 7.E и фигур. 7.N остава включен и светодиодите 2 и 4 на акумулатора мигат.	Превишена/понижена температура на акумулатора поради:	Изключете машината,изчакайте поне 5 минути и след това я рестартирайте.
	1. Тежки условия на труд. Намалете	скоростта напред.
		Увеличете височината на косене.
	2. Неподходящи условияна околната среда.	Работа в среда с температура,подходяща за условиятана работа на машината.
8. Иконата фигур. 7.E остававключена и светодиодите 1,4 и 5 на акумулатора мигат.	Текущо претоварване нарежещите устройства поради:
	1. Тежки условия на труд. Намалете	скоростта напред.
		Увеличете височината на косене.
	2. Препятствия, предотвратяващивъртенето на инструментитеза рязане.	Премахнете препятствията.
	3. Комплектът инструменти зарязане е пълен с трева.	Почистете комплектаинструменти за рязане.
9. Иконите фигур. 7.E ифиг. 7.N остават включении светодиодите наакумулатора 1 и 3 мигат.	Свръхтемпература надвигателите на инструментитеза рязане поради:	Изключете машината,изчакайте поне 5 минути ислед това я рестартирайте.
	Тежки условия на труд. Намалете	скоростта напред.
		Увеличете височината на косене.
10. Иконата фигур. 7.E продължавада свети, светодиодите наакумулатора 1, 3 и 5 мигат.	Спиране на двигателите наинструментите за рязане поради:
	1. Тежки условия на труд. Намалете	скоростта напред.
		Увеличете височината на косене.
	2. Препятствия, предотвратяващивъртенето на инструментитеза рязане.	Премахнете препятствията.
13. Иконите фиг. 7.Е и фиг. 7.О остават включени и светодиодите на акумулатора 1, 2, 3 и 5 мигат.	Лостът за включване/изключване на трансмисията в изключено положение на трансмисията.	Проверете положението на лоста за включване/изключване на трансмисията и, ако е необходимо, я върнете в задействана позиция на трансмисията.
		Ако проблемът продължава, свържете се със сервизен център.
14. Иконата фиг. 7.Е остава включена и светодиодът на акумулатора 2 мига.	Грешка при откриване/комуникация на акумулатора.	Изключете машината и повторете процедурата за стартиране.
		Проверете правилното поставяне/инсталиране на акумулаторите в съответните им слотове.
		Ако проблемът продължава, свържете се със сервизен център.
15. Иконата фиг. 7.Е остава включена и светодиодите 2, 3, 4 и 5 на акумулатора мигат.	Грешка в електрониката на паралелния модул.	Изключете машината и повторете процедурата за стартиране.
		Ако проблемът продължава, свържете се със сервизен център.
16. Светодиодите на акумулатора фиг. 7.Е се включват и изключват постепенно отляво надясно и обратно.	Грешка в комуникацията между вградените електронни модули.	Изключете машината и повторете процедурата за стартиране.
		Ако проблемът продължава, свържете се със сервизен център.
17. Иконата фиг. 7.Е остава включена и светодиодите 3 и 4 на акумулатора мигат.	Инсталирана е грешна конфигурация на акумулатора.	Проверете дали акумулаторите са поставени според правилната конфигурация (вижте таблицата с технически данни).

ЗАБЕЛЕЖКА

За допълнителни проблеми, които не са изброени в таблицата, незабавно се свържете с оторизиран център за помощ.

16. ПРИНАДЛЕЖНОСТИ

16.1 КОМПЛЕКТ ЗА МУЛЧИРАНЕ

Нарежете нарязаната трева на фино и я оставете на тревата (фиг. 36.А).

16.2 ЗАРЯДНО УСТРОЙСТВО ЗА АКУМУЛАТОРИ (БЪРЗО ЗАРЕЖДАНЕ)

Зарядно устройство за акумулатори, което позволява да се намали времето за презареждане на акумулатора. Списъкът на зарядните устройства, одобрени

за тази машина, може да се намери в таблицата "Технически данни". За поддържане на акумулатора в добра работоспособност по време на периоди на бездействие, гарантирайки оптимално ниво на зареждане и по-дълъг живот на акумулатора (фиг. 36.В).

16.3 КОМПЛЕКТ ЗА ЗАЩИТА НА ЗАДНО РАЗТОВАРВАНЕ

Да се използва вместо торбата за събиране, когато тревата не се събира (фиг. 36.С).

SADRŽAJ

1. OPĆE INFORMACIJE....2

2. OPĆA SIGURNOSNA UPOZORENJA ZA MAŠINU ...... 2

3. SIGURNOSNA UPOZORENJA ZA TRAKTORSKE KOSILICE....5

3.1 Obuka....5
3.2 Pripremne radnje....5
3.3 Za vrijeme upotrebe 5
3.4 Održavanje, skladištenje 6
3.5 Zaštita okolice 7

1. UPOZNAVANJE MAŠINE....7

4.1 Opis mašine i predviđena upotreba..... 7
4.2 Sigurnosne oznake....8
4.3 Identifikacijska naljepnica 8
4.4 Glavni dijelovi 9

1. MONTAŽA....9

9.4 Замена на LED светилките ..... 25

1. СКЛАДИРАЊЕ 25

2. РАКУВАНЬЕ И ТРАНСПОРТ ...... 25

3. ПОМОШ И ПОПРАВКА.....25

4. ОПСЕГ НА ГАРАНЦИЈАТА....26

5. ТАБЕЛА ЗА ОДРЖУВАНЬЕ.....26

6. НЕСООДВЕТНА РАБОТА 27

7. ДОДАТОЦИ 30

5.4 МОНТИРАЊЕ НА ВРЕĆАТА НА КОРПАТА ЗА ТРЕВА

Косилката не може да се стартува кога е активирано копчето за итни случаи.

НАПОМЕНА

Притиснете го копчето сл. 7.В за да ги активирате/деактивирате сечилата.

Иконата на сл. 7.К се пали кога косилката е включена и подготвена за употреба.

Икона „Bluetooth“

Иконата за копче за итни случаи

Иконата на сл. 7.Q се пали ако е активирано копчето за итни случаи (види пас. 6.5).

Притиснете го копчето сл. 7.В за да ги активирате/ деактивирате сечилата.

• притиснете го копчето сл. 7.G. или
• притиснете ја педалата за гас (сл. 6.F).

ECO

Иконата на сл. 7.К се пали кога косилката е включена и подготвена за употреба.

Икона „Bluetooth“

Иконата за копче за итни случаи

Иконата на сл. 7.Q се пали ако е активирано копчето за итни случаи (види пас. 6.5).

ЕКО икона

можната причина е или лошо наострено сечило, или деформирани перки.

16.1 СЕТ ЗА „МУЛЧИРАЊЕ“

BG • Съдържанието и изображенията в настоящото ръководство са извършени за ST. S.p.A. и са защитени с авторски права – Забранява се всяко неоторизирано възпроизвеждане или промяна, дори и отчасти на документа.
