KÄYTTÖOHJE Tornado 3108 HW STIGA

Päältäajettava ruohonleikkuri

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

SUOMI - Alkuperäisten ohjeiden käännös

[2] Nimellisteho (*) [3] Kierrosta minuutissa (*) [4] Sähkölaitteisto [5] Eturenkaat [6] Takarenkaat [7] Eturenkaiden täyttöpaine [8] Takarenkaiden täyttöpaine [9] Massa (*) [10] Lõikamata rohu minimaalne raadiusi [11] Leikkuukorkeus [12] Leikkuuleveys [13] Mekaaninen voimansiirto Etenemisnopeus (suuntaa-antava) 3000 min

[14] Hydrostaattinen voimansiirto Etenemisnopeus (suuntaa-antava) 3000 min

[15] Nopeusrajoitus lumiketjuilla (jos kuuluu lisävarusteisiin) [16] Mitat [17] Pituus [18] Pituus säkin kanssa (pituus ilman säkkiä) [19] Leveys [20] Sivutyhjennyksen läppäkorkin leveys (Leveys ilman sivutyhjennyksen läppäkorkkia) [21] Korkeus [22] Leikkuuvälineen koodi [23] Polttoainesäiliön tilavuus [24] Vetolaitteen kuormituksen raja-arvo (enimmäispystyvoima) [25] Vetolaitteen kuormituksen raja-arvo (kiinnitettävä enimmäispaino) [26] Suurin sallittu kaltevuus [27] Akustisen paineen taso [28] Mittauksen epävarmuus [29] Mitattu äänitehotaso [30] Taattu äänitehotaso [31] Tärinätaso kuljettajan paikalla [32] Tärinätaso ohjauspyörässä [33] Lisävarusteiden oikeaoppisen yhdi- stelyn taulukko [33.A] Takavaruste [33.B] Etuvaruste [42] Tilattavat lisävarusteet [42.A1, 42.A2] Silppuamisvarusteet [42.B] Ylläpitoakkulaturi [42.C] hinaussarja [42.D] Suojakangas [42.E] Takatyhjennyksen suojussarja (pelkästään MP series) [42.F] Lumiketjut (18”) [42.G] Muta-/talvipyörät (18”) [42.H] Perävaunu [42.I] Levitin [42.J] Nurmikkojyrä [42.K] Lumiaura [42.L] Lehtien ja ruohon kerääjä (pelkästään SD series)

3.1 Laitteen kuvaus ja käyttötarkoitus ......... 4

4.2 Ohjauspyörän kokoaminen.................... 7

4.3 Istuimen asennus .................................. 7

4.4 Akun asentaminen ja kytkentä .............. 7

4.5 Etupuskurin asentaminen ...................... 8

4.6 Sivutyhjennyksen läppäkorkin asennus

(vain malleissa joissa on sivutyhjennys) 8

4.7 Leikkuuvälinekokonaisuuden

sivuvahvikkeiden asennus (vain malleissa joissa on sivutyhjennys, mikäli asennettu). ............................................ 8

4.8 Takalevyn asennus ja täydennys

(ainoastaan malleissa joissa keruu tapahtuu takaa) ..................................... 8

5.5 Nopeudenvaihtovipu (mekaaninen

voimansiirto) ......................................... 9

5.6 Jarrupoljin (hydrostaattinen voimansiirto)

5.7 Ajopoljin (hydrostaattinen voimansiirto)

5.8 Hydrostaattisen voimansiirron

vapautusvipu (hydrostaattinen voimansiirto) ....................................... 10

5.9 Ohjaus leikkuuvälineiden asettamiseksi

päälle ja pois päältä ............................ 10

5.10 Aktivointipainike ruohonleikkuu

peruutusvaihteella ............................... 10

5.11 Leikkuukorkeuden säätövipu ............... 10

5.12 Merkkivalo ja äänimerkki (vain malleissa

joissa keruu tapahtuu takaa) ............... 11

5.13 Keruusäkin kumoamisen vipu (vain

malleissa joissa keruu tapahtuu takaa, mikäli asennettu) ................................. 11

6.2 Turvallisuustarkastukset ...................... 12

6.3 Käyttö kaltevalla maaperällä ............... 12

6.7 Käytön jälkeen .................................... 15

7.2 Polttoaineen lisääminen /

polttoainesäiliön tyhjentäminen ........... 16

7.3 Moottoriöljyn tarkastaminen, lisääminen,

tyhjentäminen...................................... 16

7.4 kuorintaa estävät pyörät ...................... 17

7.7 Mutterit ja kiinnitysruuvit ...................... 18

8.2 Leikkuuvälineiden kokonaisuus /

leikkuuvälineet .................................... 19

15.5 Takatyhjennyksen suojussarja ............ 26

15.12 Lehtien ja ruohon kerääjä ............. 26FI - 2

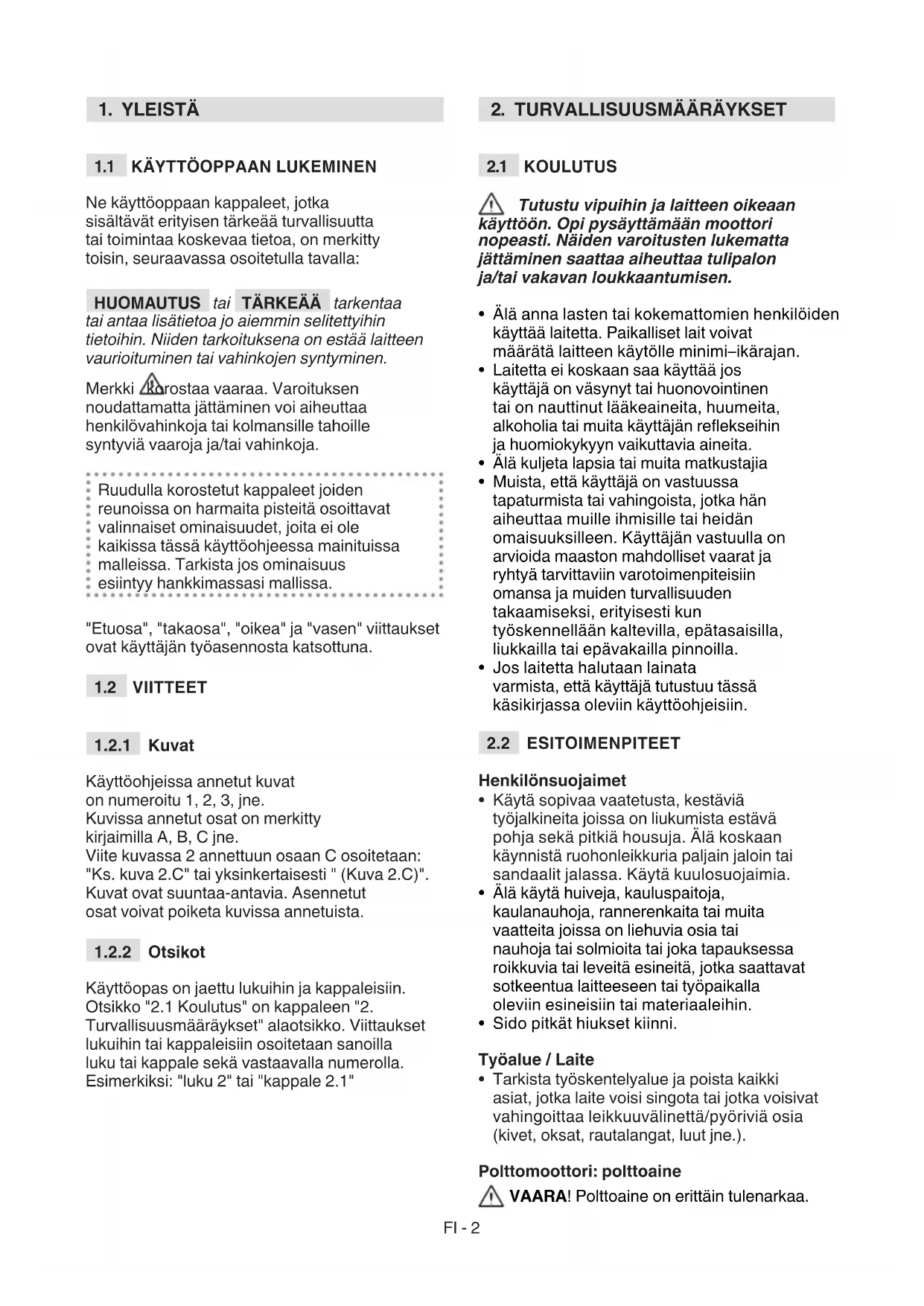

Ne käyttöoppaan kappaleet, jotka sisältävät erityisen tärkeää turvallisuutta tai toimintaa koskevaa tietoa, on merkitty toisin, seuraavassa osoitetulla tavalla: HUOMAUTUS tai TÄRKEÄÄ tarkentaa tai antaa lisätietoa jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estää laitteen vaurioituminen tai vahinkojen syntyminen. Merkki korostaa vaaraa. Varoituksen noudattamatta jättäminen voi aiheuttaa henkilövahinkoja tai kolmansille tahoille syntyviä vaaroja ja/tai vahinkoja. Ruudulla korostetut kappaleet joiden reunoissa on harmaita pisteitä osoittavat valinnaiset ominaisuudet, joita ei ole kaikissa tässä käyttöohjeessa mainituissa malleissa. Tarkista jos ominaisuus esiintyy hankkimassasi mallissa. "Etuosa", "takaosa", "oikea" ja "vasen" viittaukset ovat käyttäjän työasennosta katsottuna.

Käyttöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne. Kuvissa annetut osat on merkitty kirjaimilla A, B, C jne. Viite kuvassa 2 annettuun osaan C osoitetaan: "Ks. kuva 2.C" tai yksinkertaisesti " (Kuva 2.C)". Kuvat ovat suuntaa-antavia. Asennetut osat voivat poiketa kuvissa annetuista.

Käyttöopas on jaettu lukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmääräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiksi: "luku 2" tai "kappale 2.1"

Tutustu vipuihin ja laitteen oikeaan käyttöön. Opi pysäyttämään moottori nopeasti. Näiden varoitusten lukematta jättäminen saattaa aiheuttaa tulipalon ja/tai vakavan loukkaantumisen.

• Älä anna lasten tai kokemattomien henkilöiden käyttää laitetta. Paikalliset lait voivat määrätä laitteen käytölle minimi–ikärajan.

• Laitetta ei koskaan saa käyttää jos käyttäjä on väsynyt tai huonovointinen tai on nauttinut lääkeaineita, huumeita, alkoholia tai muita käyttäjän reekseihin ja huomiokykyyn vaikuttavia aineita.

• Älä kuljeta lapsia tai muita matkustajia

• Muista, että käyttäjä on vastuussa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuuksilleen. Käyttäjän vastuulla on arvioida maaston mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin omansa ja muiden turvallisuuden takaamiseksi, erityisesti kun työskennellään kaltevilla, epätasaisilla, liukkailla tai epävakailla pinnoilla.

• Jos laitetta halutaan lainata varmista, että käyttäjä tutustuu tässä käsikirjassa oleviin käyttöohjeisiin.

• Käytä sopivaa vaatetusta, kestäviä työjalkineita joissa on liukumista estävä pohja sekä pitkiä housuja. Älä koskaan käynnistä ruohonleikkuria paljain jaloin tai sandaalit jalassa. Käytä kuulosuojaimia.

• Älä käytä huiveja, kauluspaitoja, kaulanauhoja, rannerenkaita tai muita vaatteita joissa on liehuvia osia tai nauhoja tai solmioita tai joka tapauksessa roikkuvia tai leveitä esineitä, jotka saattavat sotkeentua laitteeseen tai työpaikalla oleviin esineisiin tai materiaaleihin.

• Sido pitkät hiukset kiinni. Työalue / Laite

• Tarkista työskentelyalue ja poista kaikki asiat, jotka laite voisi singota tai jotka voisivat vahingoittaa leikkuuvälinettä/pyöriviä osia (kivet, oksat, rautalangat, luut jne.). Polttomoottori: polttoaine VAARA! Polttoaine on erittäin tulenarkaa.FI - 3

• Säilytä polttoainetta sitä varten hyväksytyissä tarkoituksenmukaisissa säilytysastioissa, turvallisessa paikassa kaukana lämmönlähteistä tai avotulesta.

• Pidä säilytysastiat ja bensiinin varastointialue vapaana ruohon jätteistä, lehdistä tai liiasta rasvasta.

• Pidä säilytysastiat lasten ulottumattomissa.

• Älä tupakoi polttoaineen tankkauksen tai lisäämisen aikana ja joka kerta kun polttoainetta käsitellään.

• Lisää polttoainetta suppilon avulla, vain ulkoilmassa.

• Vältä polttoainehöyryjen hengittämistä.

• Älä lisää polttoainetta äläkä poista säiliön korkkia silloin kun moottori on käynnissä tai se on vielä kuuma.

• Avaa polttoainetankin korkki hitaasti antaen sisäpaineen purkautua vähitellen.

• Älä laita avotulta säiliön aukon lähelle sen sisällön tarkastamiseksi.

• Älä käynnistä moottoria mikäli polttoainetta valuu ulos, ja vie laite kauas alueelta jonne polttoainetta on vuotanut. Varmista, ettei alueella pääse syntymään tulipaloa niin kauan kuin polttoainetta ja polttoainehöyryä on paikalla.

• Puhdista välittömästi laitteen päälle tai maahan valunut polttoaine.

• Laita polttoainesäiliön ja polttoainetta sisältävän astian korkit aina takaisin paikoilleen ja kiristä ne kunnolla.

• Älä käynnistä laitetta polttoaineen täyttöpaikalla. Moottorin käynnistyksen on tapahduttava ainakin 3 metrin päässä polttoaineen täyttöpaikalta.

• Vältä polttoaineen pääsemistä kosketuksiin vaatteiden kanssa tai jos niin tapahtuu, vaihda vaatteet ennen moottorin käynnistämistä.

• Älä käynnistä moottoria suljetuissa tiloissa joihin voi kerääntyä vaarallisia hiilimonoksidihöyryjä. Käynnistystoimenpiteet on suoritettava ulkoilmassa tai hyvin tuuletetussa paikassa. Muista aina, että pakokaasut ovat myrkyllisiä.

• Laitteen käynnistyksen aikana, älä suuntaa äänenvaimenninta äläkä siis pakokaasuja kohti syttyviä materiaaleja.

• Älä käytä laitetta räjähdysalttiissa ympäristössä, syttyvien nesteiden, kaasujen tai pölyn lähettyvillä. Sähkökosketukset tai mekaaniset hankaumat voivat aiheuttaa kipinöitä, jotka saavat pölyn tai höyryt syttymään.

• Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa ja hyvän näkyväisyyden vallitessa.

• Pidä henkilöt, lapset ja eläimet loitolla työalueelta. Lapsia on valvottava toisen aikuisen henkilön toimesta.

• Vältä työskentelemästä märässä ruohossa, sateessa ja jos ukkosen vaara esiintyy ja erityisesti jos voi salamoida.

• Huomioi tarkalleen maaperässä esiintyvät epäyhdenmukaisuudet (kuopat, ojat), kaltevat paikat, piilevät vaarat ja mahdollisten esteiden paikallaolo, jotka voivat rajoittaa näkyvyyttä.

• Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien tai penkereiden läheisyydessä. Laite voi mennä kumoon jos rengas menee yli reunan tai jos reuna pettää.

• Toimi erittäin varovaisesti kaltevilla mailla joilla vaaditaan erityistä varovaisuutta laitteen kumoutumisen tai sen hallinnan menettämisen vuoksi. Hallinnan menettämisen pääasialliset syyt ovat: – Renkaiden pidon puuttuminen – Liiallinen nopeus – Riittämätön jarrutus – Suoritettava työtehtävä on liian vaativa laitteelle – Maaperän laitteelle asettamia vaatimuksia ei tunneta tarpeeksi – Laitteen väärinkäyttö vetolaitteena. Toiminnot

• Laitteella ajon ja työskentelyn aikana pysy tarkkana ja säilytä tarvittava keskittymiskyky.

• Toimi varovaisesti kun peruutat ja liikut taaksepäin. Katso taaksepäin ennen peruuttamista ja sen aikana varmistaaksesi, ettei esteitä esiinny.

• Toimi varovaisesti kun kuormia hinataan tai käytetään painavia varustuksia: – Käytä ainoastaan hyväksyttyjä kiinnityspisteitä vetotangoille – Älä tee äkillisiä käännöksiä. Ole varovainen peruuttaessasi – Käytä pyörissä vastapainoja tai painoja käyttöoppaan ohjeiden mukaisesti.

• Noudata varovaisuutta kun käytät keruusäkkejä ja lisävarusteita, jotka voivat heikentää laitteen vakautta erityisesti rinteissä.

• Pidä aina kädet ja jalat kaukana leikkuuvälineestä sekä moottoria käynnistettäessä että laitetta käytettäessä.

• Varoitus: leikkuuelementti jatkaa pyörimistä muutaman sekunnin ajan myös sen irtikytkennän tai moottorin sammuttamisen jälkeen.

• Huomioi tarkkaan leikkuuvälineiden kokonaisuus jossa on useampi kuin yksiFI - 4 leikkuuväline, sillä yksi pyörivä leikkuuväline vai aiheuttaa muiden välineiden pyörinnän.

• Pysy aina kaukana poistoaukosta.

• Älä koske moottorin osiin jotka kuumenevat käytön aikana. Palovammojen vaara.

• Palovammavaarojen syntymisen välttämiseksi, älä jätä laitetta korkeaan ruohikkoon moottorin ollessa käynnissä. Jos työskentelyn aikana osia menee rikki tai tapahtuu onnettomuus, pysäytä heti moottori ja mene pois laitteen läheltä lisävahinkojen välttämiseksi. Jos tapahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimenpiteisiin ja ota yhteyttä sairaanhoitohenkilökuntaan. Poista huolellisesti mahdolliset jätteet, jotka saattavat vahingoittaa henkilöitä tai eläimiä, jos niitä ei huomaa. Käytön rajoitukset

• Älä koskaan käytä laitetta jos suojukset ovat vahingoittunet, puuttuvat tai niitä ei ole asetettu oikein paikoilleen (keruusäkki, sivutyhjennyksen suojus, takatyhjennyksen suojus)

• Älä käytä laitetta jos lisävarusteita/työkaluja ei ole asennettu määrättyihin kohtiin.

• Älä kytke pois, deaktivoi, irrota tai peukaloi paikalla olevia turvajärjestelmiä/mikrokytkimiä.

• Älä altista laitetta liiallisille rasituksille, äläkä käytä pientä laitetta laajoihin töihin. Sopivan laitteen käyttö vähentää riskejä ja parantaa työn laatua.

• Laitetta ei ole tyyppihyväksytty yleisillä teillä käytettäväksi. Sitä tulee käyttää (tieturvallisuussääntöjen mukaisesti) ainoastaan yksityisillä, liikennöimättömillä alueilla.

2.4 HUOLTO, VARASTOINTI

Suorita säännöllinen huolto ja oikea varastointi laitteen turvallisuuden ja suorituskyvyn säilyttämiseksi. Huolto

• Älä koskaan käytä laitetta, jos siinä on kuluneita tai vaurioituneita osia. Käyttöturvallisuuden kannalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin, eikä niitä korjata.

• Tulipalovaaran vähentämiseksi, tarkista säännöllisesti ettei öljyn ja/ tai polttoaineen vuotoja esiinny.

• Suoritettaessa säätöjä laitteeseen varo sormien joutumista liikkuvan leikkuuvälineen ja laitteen kiinteiden osien väliin. Näissä ohjeissa annetut melu- ja tärinätason arvot vastaavat laitteen käytössä syntyviä maksimiarvoja. Epävakaan leikkuuelementin käyttö, liian nopea liike ja huollon puute vaikuttavat merkittävästi melu- ja tärinäpäästöarvoihin. Näin ollen on tarpeen soveltaa ennaltaehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa korkeasta melusta ja tärinästä syntyvät mahdolliset vahingot; suorita laitteen huolto, käytä kuulosuojaimia, pidä taukoja työskentelyn aikana. Varastointi

• Älä aseta polttoainetta sisältävää laitetta tiloihin, joissa polttoaineen höyryt voivat syttyä liekistä, kipinästä tai erittäin kuumasta lämmönlähteestä.

• Tulipalon vaaran vähentämiseksi, älä jätä jäännösmateriaaleja sisältäviä säiliöitä sisätiloihin.

2.5 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla keskeisellä sijalla käytettäessä laitetta.

• Vältä aiheuttamasta häiriötä naapureille. Käytä laitetta vain järkevään aikaan (älä käytä sitä aikaisin aamulla tai myöhään illalla, sillä voi häiritä henkilöitä).

• Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, öljyn, polttoaineen, suodattimien, kuluneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa heittää tavallisen sekajätteen joukkoon, vaan ne on kerättävä talteen erikseen ja vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan.

• Noudata tarkasti paikallisia säädöksiä, koskien jätteiden hävitystä.

• Kun laite otetaan pois käytöstä älä hylkää sitä luontoon vaan vie se kaatopaikalle paikallisia säädöksiä noudattaen.

Tämä on päältäajettava ruohonleikkuri Laitteeseen kuuluu moottori, joka käynnistää suojuksella suojatun leikkuuvälineen sekä voimansiirtoyksikön laitteen liikuttamista varten. Laite on takavetoinen Taka-akseliin kuuluu: – mekaaninen voimansiirto 5 ajovaihteella ja yhdellä peruutusvaihteella.FI - 5 – hydrostaattinen voimansiirto portaattomalla ajovaihteella ja peruutusvaihteella ("Hydro"). Käyttäjä kykenee ohjaamaan laitetta ja käyttämään pääohjauksia istumalla aina kuljettajan paikalla. Laitteeseen asennetut turvalaitteen pysäyttävät moottorin ja leikkuuvälineen muutaman sekunnin sisällä (kappale 6.2.2).

3.1.1 Käyttötarkoitus

Tämä laite on suunniteltu ja valmistettu ruohonleikkuuseen. Tämä laite voi yleisesti ottaen:

• Sarjan MP 84 / MP 98 laite voi:

1. leikata ruohoa ja kerätä sen keruusäkkiin

2. leikata ruohoa ja tyhjentää sen maahan takaa

3. leikata ruohoa, silputa sitä ja asettaa

sen maahan (silppuamisvaikutus).

• Sarjan SD 98 / MP 108 laite voi:

4. leikata ruohoa ja tyhjentää sen sivusta

5. leikata ruohoa, silputa sitä ja asettaa

sen maahan (silppuamisvaikutus). Erityisten valmistajan suunnittelemien lisävarusteiden käyttö alkuperäisinä varustuksina tai erikseen hankittavina sallii kyseisen työstön erilaisten käyttötapojen mukaan, jotka on annettu tässä oppaassa ja yksittäisten varustusten ohella annetuissa ohjeissa. Vastaavasti mahdollisuus käyttää ylimääräisiä lisävarusteita (jos valmistajan suunnittelemia) voi monipuolistaa sen käyttötarkoitusta ohjeissa annettujen rajojen ja ehtojen mukaisesti, jotka tulevat laitteiden mukana.

• Käyttö mihin tahansa muuhun tarkoitukseen, joka poikkeaa edellä mainituista, saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan): – muiden henkilöiden, lasten tai eläinten kuljettaminen laitteessa tai perävaunussa, sillä ne voivat pudota kyydistä ja saada vakavia vammoja tai vaarantaa turvallista ajoa – kuormien hinaaminen tai työntäminen ilman hinausta varten olevan välineen käyttöä – laitteen käyttäminen epätasaisessa, liukkaassa, jäätyneessä tai kivisessä maastossa tai lätäköissä tai soissa, joiden maaston koostumusta ei ole mahdollista arvioida – leikkuuvälineen käyttö alueilla, joissa ei kasva ruohoa – laitteen käyttäminen lehtien tai jätteiden keräämiseen. TÄRKEÄÄ Laitteen virheellinen käyttö saa takuun raukeamaan ja vapauttaa valmistajan kaikesta vastuusta siirtämällä käyttäjälle kaikki omista tai kolmansille osapuolille koituvista vahingoista tai loukkaantumisista siirtyvän vastuun.

3.1.3 Käyttäjätyyppi

Tämä laite on tarkoitettu kuluttajien käyttöön eli muille kuin ammattikäyttäjille. Tämä laite on tarkoitettu harrastuskäyttöön. TÄRKEÄÄ Laitetta saa käyttää vain yksi henkilö.

Laitteeseen on kiinnitetty erilaisia merkkejä (kuva 2 ). Niiden tehtävänä on muistuttaa käyttäjää tarvittavista toimenpiteistä, jotta laitetta voitaisiin käyttää varovaisesti ja riittävän turvallisesti. Merkkien merkitys: Varoitus: Lue käyttöohjeet ennen laitteen käyttöä. Varoitus: Poista avain ja lue käyttöohjeet ennen minkään huolto- tai korjaustoimenpiteen suorittamista. Vaara! Esineiden sinkoutu- misvaara: Älä ikinä työskentele ilman, että takatyhjennyksen suojus tai keruusäkki on asennettu paikoilleen. (vain malleissa joissa keruu tapahtuu takaa) Vaara! Esineiden sinkoutu- misvaara: Älä ikinä työskentele ilman, että sivutyhjennyksen läppäkorkki on asennettu pai- koilleen. (vain malleissa joissa on sivutyhjennys) Vaara! Esineiden sinkoutu- misvaara: Pidä henkilöt loitollaFI - 6 Vaara! Laitteen kumoon kaatumisen vaara: Älä käytä laitetta rinteissä, joiden kallistus on yli 10° Vaara! Ruhjoutumisen vaara: Varmista, etteivät lapset tule laitteen lähelle sen moottorin toimiessa Leikkautumisvaara. Liik- keessä oleva leikkuuväline. Älä aseta käsiäsi tai jalkojasi leik- kuuvälineen asennustilaan. Varoitus! Pidä kaukana kuu- mista pinnoista. max xxx N (xx kg) max xxx N (xxx kg) Hinaussarjan käytössä ei saa ylittää kyltissä näkyviä kuorma- rajoja, lisäksi on noudatettava turvallisuusmääräyksiä. Varoitus! Älä koskaan käytä korkeapainesuuttimia voiman- siirron pesemiseen. TÄRKEÄÄ Huonokuntoiset tai lukukelvottomat tarrat on vaihdettava. Pyydä tilalle uudet tarrat valtuutetulta laitekohtaiselta huoltokeskukselta.

Tunnistustarrassa annetaan seuraavat tiedot (kuva 1 ):

1. Akustisen tehon taso

2. CE-vaatimustenmukaisuusmerkki

4. Moottorin käyttöteho ja -nopeus

9. Valmistajan nimi ja osoite

10. Voimansiirron tyyppi

Kirjoita laitteen tunnistustiedot tarrassa oleviin tarkoituksenmukaisiin paikkoihin, joka on kiinnitetty takakanteen. TÄRKEÄÄ Käytä tarrassa lukevia tunnistavia tietoja joka kerta kun valtuutettuun huoltokorjaamoon otetaan yhteyttä. TÄRKEÄÄ Esimerkki vaatimuksenmukaisuusvakuutuksesta löytyy käyttöoppaan viimeisiltä sivuilta.

Laite on valmistettu seuraavista pääosista, joita vastaa seuraavat toiminnot (kuva 1 ): A. Leikkuuvälineiden kokonaisuus: suojuksesta muodostuva kokonaisuus, jonka sisältä löytyvät pyörivät leikkuuvälineet. B. Leikkuuvälineet: ruohon leikkaamiseen tarkoitetut elementit. Niiden päihin asetetut siivekkeet edesauttavat leikatun ruohon siirtymistä poistoputkea kohti. C. Sivutyhjennyksen läppäkorkki: estää leikkuuvälineen mahdollisesti keräämien esineiden sinkoutumisen kauaksi laitteesta (vain malleissa joissa on sivutyhjennys). D. Poistoputki: leikkuuvälineiden kokonaisuuden ja keruusäkin liittävä elementti (vain malleissa joissa keruu tapahtuu takaa). E. Keruusäkki: leikatun ruohon keruun lisäksi säkin tehtävä on estää leikkuuvälineiden mahdollisesti keräämien esineiden sinkoutuminen kauaksi laitteesta. Näin se toimii myös tärkeänä turvalaitteena (vain malleissa joissa keruu tapahtuu takaa). F. Takatyhjennyksen suojus (saatavina lisävarusteena): keruusäkin tilalle asennettuna estää leikkuuvälineiden mahdollisesti keräämien esineiden sinkoutumisen kauaksi laitteesta (vain malleissa joissa keruu tapahtuu takaa). G. Kuljettajan istuin: laitteen käyttäjän työskentelypaikka. Se on varustettu anturilla, joka havaitsee kuljettajan paikalla olon, jolloin turvalaite tarvittaessa keskeyttää laitteen toiminnan. H. Akku: tuottaa moottorin käynnistykseen tarvittavan energian. Akun ominaisuudet on esitelty sen erityisessä käsikirjassa.

I. Moottori: saa aikaan leikkuuvälineiden

pyörinnän sekä pyörien vedon. Moottorin ominaisuudet on esitelty sen erityisessä käsikirjassa. J. Etupuskuri: suojaa laitteen etuosia. K. Ohjauspyörä: ohjauspyörän avulla ohjataan etupyöriä.

Noudatettava turvamääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.FI - 7 Kuljetus- ja varastointiteknisistä syistä jotkin laitteen osat toimitetaan purettuina ja ne tulee koota pakkauksesta purkamisen jälkeen, seuraavia ohjeita noudattaen. Pakkauksesta purkaminen ja laitteen asentaminen on suoritettava tasaisella ja kiinteällä tasolla, jossa on riittävästi tilaa laitteen ja pakkausten liikuttamiseen, käyttämällä aina tarkoituksenmukaisia välineitä. Älä käytä laitetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritettu loppuun.

Pakkaus sisältää asennusosat, jotka on lueteltu seuraavassa taulukossa: Kuvaus 1 Ohjauspyörä 2 Mittaritaulun suojus ja ohjauspyörän asennusosat 3 Kuljettajan istuin 4 Akku 5 Etupuskuri 6 Kuorintaa estävät pyörät 7 Säkki vastaavilla asennusruuveilla ja ohjeilla (vain malleissa joissa keruu tapahtuu takaa) 8 Takalevyn alaosa, säkin kannattimet ja vastaavat täydentävät ja asennusvarus- teet (vain malleissa joissa keruu tapahtuu takaa) 9 Sivutyhjennyksen läppäkorkki (vain mal- leissa joissa on sivutyhjennys) 10 Leikkuuvälinekokonaisuuden sivuvahvikkeet (vain malleissa joissa on sivutyhjennys, mikäli asennettu). 11 Pussi, joka sisältää: - käyttöohjeet ja asiakirjat - istuimen asennusruuvit - sivutyhjennyksen läppäkorkin asen- nustarvikkeet (vain malleissa joissa on sivutyhjennys) - akun johtojen yhdysruuvit - 2 virta-avainta - 1 varasulake 10 A

4.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo

2. Tutustu laatikossa olevaan dokumentaatioon,

nämä ohjeet mukaan luettuina.

3. Ota pois laatikosta kaikki irralliset osat.

4. Ota laite pois pakkauksesta

noudattamalla seuraavia varotoimia: – nosta leikkuuvälineen kokonaisuus mahdollisimman korkealle (kappale 5.10) estääksesi sen vahingoittumista kun laite lasketaan alas kuormalavalta – Laske laite kuormalavalta. Malleissa hydrostaattisella voimansiirrolla aseta peruutusvaihteen vapautusvipu vapautettuun asentoon (kappale 5.13).

4.2 OHJAUSPYÖRÄN KOKOAMINEN

1. Aseta laite tasaiselle alustalle

ja kohdista etupyörät.

2. Asenna napakeskiö (kuva 3.A) akseliin

(kuva 3.B)siten, että puikko (kuva 3.C) tulee oikein paikalleen napakeskiössä.

3. Aseta mittaritaulun suojus (kuva 3.D)

paikalleen siten, että seitsemän kiinnikettä napsahtavat paikoilleen.

4. Asenna ohjauspyörä

(kuva 3.E) napakeskiöön (kuva 3.A) siten, että kädensijat jäävät istuimen puolelle. 5a. Ainoastaan ohjauspyörällä tyyppiä "I" - Aseta välike (kuva 3.F) ja kiinnitä ohjauspyörä varustuksiin kuuluvia ruuveja käyttämällä (kuva 3.G) osoitetussa järjestyksessä. 5b. Ainoastaan ohjauspyörällä tyyppiä "II" - Kiinnitä ohjauspyörä (kuva 3.F, 3.G) varustuksiin kuuluvia ruuveja käyttämällä, osoitetussa järjestyksessä.

6. Kiinnitä ohjauspyörän suojus

(kuva 3.H) paikalleen siten, että kiinnikkeet napsahtavat paikoilleen.

4.3 ISTUIMEN ASENNUS

Asenna istuin (kuva 4.A) levylle (kuva 4.B) ruu- vien (kuva 4.C) avulla.

4.4 AKUN ASENTAMINEN JA KYTKENTÄ

Akku (kuva 5.A) on sijoitettu istuimen alle ja sitä pitää paikallaan jousi (kuva 5.B).

1. Kytke ensin punainen kaapeli (kuva5.C)

positiiviseen napaan (+) ja sitten musta kaapeli (kuva 5.D) negatiiviseen napaan (-) käyttäen mukana olevia ruuveja osoitetulla tavalla.

2. Rasvaa liittimet silikonirasvalla ja

huolehdi punaisen kaapelin (kuva 5.E) suojuksen oikeasta asennosta. TÄRKEÄÄ Suorita aina täydellinen lataus, noudattaen akun ohjekirjassa olevia ohjeita. TÄRKEÄÄ Käynnistä moottori vasta sen jäl- keen kun akku on latautunut kokonaisuudessaan, ettei elektroninen piirikortti aiheuta laitteen toi- minnan keskeytymistä!FI - 8

1a. Ainoastaan puskureilla tyyppiä "I" - Asenna etupuskuri (kuva 6.A) rungon alaosaan (kuva 6.B) neljän ruuvin avulla (kuva 6.C). 1b. Ainoastaan puskureilla tyyppiä "II"

1. Asenna kaksi kannatinta (kuva 6.A)

ja (kuva 6.B) rungon alaosaan (kuva 6.C) noudattamalla kuvassa osoitettua asennussuuntaa: R= oikea; L= vasen.

2. kiristä ruuvit pohjaan saakka (kuva 6.D).

3. Kiinnitä etupuskuri (kuva 6.E) kannattimiin

(kuva 6.A) ja (kuva 6.B) ruuveja (kuva 6.F) ja muttereita (kuva 6.G) käyttämällä.

1. Asenna jousi (kuva 7.B) sivutyhjennyksen

läppäkorkin (kuva 7.A) sisäpuolelta, työntämällä päätekappale (kuva 7.B.1) aukkoon ja kiertämällä jousta siten, että sekä jousi (kuva 7.B) että päätekappale (kuva 7.B.2) ovat hyvin paikoillaan.

2. Aseta sivutyhjennyksen läppäkorkki (kuva

7.A) leikkuuvälineiden kokonaisuuden kannattimiin (kuva 7.C), ja käännä ruuvimeisselillä jousen (kuva 7.B) toista päätekappaletta (kuva 7.B.2) niin, että se menee sivutyhjennyksen läppäkorkin ulkopuolelle.

3. Työnnä pultti (kuva 7.D) kannattimien

(kuva 7.C) ja sivutyhjennyksen läppäkorkin reikiin, niin että se kulkee jousen (kuva 7.B) kierteiden sisällä ja tulee ulos sisimmän kannattimen rei'itetystä päästä.

4. Aseta haarasokka (kuva 7.E) pultin

(kuva 7.D) aukkoon (kuva D.1) ja käännä pulttia juuri sen verran että haarasokan molemmat päät (kuva 7.E.1) (pihdin avulla) voidaan taittaa siten, että pultti ei pääse työntymään ulos (kuva 7.D). Tarkista, että jousi toimii oikein, pitäen sivutyhjennyksen läppäkorkin vakaasti ala-asennossa. Tarkista lisäksi, että pultti on hyvin paikalleen asetettuna, niin ettei se pääse vahingossa työntymään ulos. TÄRKEÄÄ Malleissa, joissa on sivupurkaus- mahdollisuus: varmista, että sivupurkaussuoja (kuva 13.A) on laskettu alas ja lukittu turvavivulla (kuva 13.B). TÄRKEÄÄ Ennen ohjauslevyn irrotusta tai huoltoa, muista työntää turvavipua (kuva 14.B) ja nostaa sivupurkaussuojaa (kuva 14.A) voidaksesi suorittaa irrotuksen. HUOMAUTUS Irrottaaksesi ohjauslevyn suorita vaiheet päinvastaisessa järjestyksessä kuin asennuksessa.

ON SIVUTYHJENNYS, MIKÄLI ASENNETTU). Suorita leikkuuvälinekokonaisuuden asennus loppuun asentamalla sivuvahvikkeet leikkuuvälinekokonaisuuden proiliin tarkoituksenmukaisia ruuveja käyttämällä (kuva 8).

1. Asenna kaksi alasauvaa (kuva 9.A)

ja (kuva 9.B) noudattaen kuvassa annettua asennussuuntaa ja kiinnitä ne ruuveilla (kuva 9.C) ja muttereilla (kuva 9.D) kiristäen pohjaan saakka.

2. Irrota kaksi ruuvia (kuva 9.H),

joita käytetään myöhemmin.

3. Asenna takalaatan alaosa (kuva 9.E) ja

kiinnitä se alasauvoihin ruuveilla (kuva 9.F) ja muttereilla (kuva 9.G), mutta älä kiristä niitä loppuun saakka.

4. Suorita takalevyn alaosan kiinnitys

(kuva 9.E) loppuun ruuvaamalla kaksi edellä irrotettua keskiruuvia (kuva 9.H) ja neljä yläruuvia (kuva 9.I) kiinni.

5. Kiristä kaksi alamutteria (kuva

9.G) pohjaan saakka.

6. Laita "keruusäkki täysi" ilmaisulaitteen vipu

(kuva 9.J) paikoilleen (kuva 9.K) ja työnnä sitä alas kunnes kuulet napsahduksen.

7. Asenna kaksi keruusäkin tukea (kuva

9.L) ja (kuva 9.M) noudattaen kuvassa annettua asennussuuntaa ja kiinnitä ne ruuveilla (kuva 9.N) ja joustavilla aluslevyillä (kuva 9.O) kiristäen pohjaan saakka.

Avain käynnistää / sammuttaa laitteen ja valot (mikäli asennettu). Siinä on neljä asentoa (kuva 10.A):FI - 9

pysähtyy välittömästi.

Moottorin käynnistyksen jälkeen valojen sytytys tapahtuu kääntämällä avain kyseiseen. Valojen sammuttamiseksi, käännä avain ajoasentoon.

ovat käynnistettyinä..

käynnistysmoottorin päälle ja laite käynnistyy. Kun avain poistetaan käynnistysasennosta, palataan automaattisesti ajoasentoon.

5.2 KAASUTTIMEN VIPU

Säätää moottorin kierroslukua. Moottorin tyypin mukaan, kaasuttimen vipu voi olla kahta eri tyyppiä:

10.E + Kuva 10.E.1) 10.E) Annetut asennot vastaavat:

Sitä käytetään moottorin käynnistämiseen kylmänä. Asento "RYYPPY" rikastaa seosta ja sitä on käytettävä vain tarvittavan ajan.

1. Moottorin maksiminopeus.

Käytettävä aina laitteen käynnistämiseksi, toiminnan ja ruohonleikkuun aikana.

HUOMAUTUS Ajon aikana valitaan asento «kilpikonna» ja «jänis» asentojen väliltä.

5.3 SEISONTAJARRUVIPU

Seisontajarru estää laitteen liikkumisen sen ollessa pysäköitynä. Asetusvivulla on kaksi asentoa (kuva 10.D), ja ne vastaavat:

poljinta (kuva 10.l) kytkeäksesi seisontajarrun pois päältä. Vipu asettuu jarru pois päältä asentoon.

2. Paina poljin pohjaan

(kuva 10.l) kytkeäksesi seisontajarrun päälle kytkeäksesi seisontajarrun päälle ja vie vipu jarru päällä asentoon. Kun jalka nostetaan, poljin lukittuu ala-asentoon.

Tämä poljin suorittaa kaksi toimintoa (kuva 10.l):

1. se toimii liikkeen ensimmäisessä

vaiheessa kytkimenä kytkemällä päälle tai pois päältä vedon pyörissä.

2. liikkeen toisessa vaiheessa se toimii

jarruna, jarruttaen takarenkaita. Varo ettet aseta kytkintä liian hitaasti, jolloin voimansiirtohihnat voisivat lämmetä liikaa. Ylikuumeneminen voi vahingoittaa voimansiirtohihnaa erittäin pahasti. HUOMAUTUS Älä pidä jalkaasi polkimen päällä ajon aikana.

Vivulla on seitsemän asentoa (kuva 10.K):

Vaihteen asetus täytyy suorittaa laitteen ollessa pysähtyneenä.

Peruutusvaihteen asetus täytyy suorittaa laitteen ollessa pysähtyneenä. Vaihtaessasi vaihteelta toiselle, paina poljinta sen keskiliikkeeseen (Kuva 10.I) ja siirrä vipua tarrassa lukevien ohjeiden mukaan.FI - 10

5.6 JARRUPOLJIN (HYDROSTAATTINEN

VOIMANSIIRTO) Tämä poljin aktivoi takapyörien jarrun (kuva 10.l).

5.7 AJOPOLJIN (HYDROSTAATTINEN

VOIMANSIIRTO) Tämän polkimen avulla käynnistetään pyörien veto ja säädetään laitteen nopeutta sekä eteen – että taaksepäin (kuva 10.J):

1. Ajo eteenpäin. Laita

ajovaihde päälle painamalla etupoljinta jalan kärjellä. Mitä enemmän poljinta painetaan, sitä enemmän kasvaa laitteen nopeus asteittain.

Peruutusvaihde kytketään painamalla takapoljinta kannalla. Peruutusvaihteen asetus täytyy suorittaa laitteen ollessa pysähtyneenä.

3. Asento vapaalla. Kun poljin

vapautetaan, vaihde palautuu automaattisesti vapaalle. HUOMAUTUS Moottori pysähtyy, jos ajopoljinta käytetään sekä ajovaihteelle että peruutusvaihteelle seisontajarrun (kuva 10.D) ollessa päällä.

VOIMANSIIRRON VAPAUTUSVIPU (HYDROSTAATTINEN VOIMANSIIRTO) Vivulla on kaksi asentoa, jotka on osoitettu kyltissä (kuva 10.L):

1. Vaihteisto kytketty päälle:

kaikissa käyttöolosuhteissa, ajon ja leikkuun aikana.

2. Vaihteisto vapautettu: vähentää

huomattavasti laitteen siirtoon vaadittavaa voimaa käsin, moottori sammutettuna. TÄRKEÄÄ Jotta vaihteisto ei vaurioidu, toimenpide tulee suorittaa ainoastaan moottori pysäytettynä ja poljin (kuva 10.J) vapaalla.

5.9 OHJAUS LEIKKUUVÄLINEIDEN

Painike antaa mahdollisuuden leikkuuvälineiden kytkemiseen sähkömagneettisen kytkimen välityksellä (kuva 10.B):

1. Leikkuuvälineet asetettu

päälle. Kupukantaista painiketta nostettu.

2. Leikkuuvälineet asetettu

pois päältä. Kupukantaista painiketta painettu.

• Leikkuuvälineiden päältä pois asetuksen yhteydessä samanaikaisesti käynnistyy myös jarru, joka pysäyttää leikkuuvälineen pyörinnän muutaman sekunnin kuluessa. HUOMAUTUS Jos leikkuuvälineet asetetaan päälle ilman vaadittuja turvaedellytyksiä, moottori sammuu tai sitä ei voida käynnistää (ks. kappale 6.2.2)

5.10 AKTIVOINTIPAINIKE

RUOHONLEIKKUU PERUUTUSVAIHTEELLA Pitämällä painiketta (kuva 10.F) painettuna on mahdollista ajaa peruutusvaihteella leikkuuvälineet kytkettyinä aiheuttamatta moottorin pysähtymistä.

5.11 LEIKKUUKORKEUDEN SÄÄTÖVIPU

Tämän vivun avulla leikkuuvälinekokonaisuutta nostetaan ja lasketaan ja se voidaan säätää seitsemälle eri leikkuukorkeudelle (kuva 10.G). Seitsemän asentoa on osoitettu kyltissä olevilla numeroilla "1 – 7", jotka vastaavat seitsemää eri leikkuukorkeutta, jotka vaihtelevat 3 ja 8 cm välillä. Asennosta toiseen siirrytään siirtämällä vipua sivusuuntaan ja asettamalla se sitten haluttuun pysäytysuraan.FI - 11

• Tämä merkkivalo (kuva 10.C) syttyy silloin, kun avain (kuva 10.A) on "KÄYNNISSÄ" asennossa ja palaa jatkuvasti toiminnan aikana.

• Sen vilkkuminen ilmoittaa, että moottorin käynnistyksen edellytykset puuttuvat (ks. kappale 6.2.2).

• Äänimerkki ilmaisee, että keruusäkki on täynnä (ks. kappale 6.5.5).

Vipu, joka voidaan poistaa paikaltaan, saa aikaan keruusäkin kumoamisen sen tyhjennystä varten, helpottaen näin käyttäjän työskentelyä (kuva 10.H).

Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja.

Ennen työskentelyn aloittamista, on suoritettava erilaisia tarkistuksia ja toimenpiteitä työturvallisuuden ja työskentelytehon takaamiseksi.

Laite toimitetaan ilman moottoriöljyä ja polttoainetta. Ennen laitteen käyttöä tarkasta että paikalla on polttoainetta ja öljyn taso (kappale 7.2, kappale 7.3). Polttoaineen tankkaamiseen ja öljynlisäämiseen liittyviä toimenpiteitä ja varotoimia varten noudata määräyksiä jotka on annettu (ks. kappale 7.2 ja kappale 7.3) ja moottorin käyttöoppaassa.

Istuimen asennon muuttamiseksi löysennetään neljää kiinnitysruuvia (kuva 11.A) ja liikutetaan istuinta kannattimen uraa pitkin. Kiristä neljä ruuvia (kuva 11.A) huolellisesti oikean asennon löytämisen jälkeen.

6.1.3 Renkaiden paine

Renkaiden oikea paine on erittäin tärkeää leikkuuvälineiden kokonaisuuden tasaisuuden kannalta. Näin sillä on tärkeä vaikutus myös leikkaustuloksen tasaisuuteen.

1. Ruuvaa auki suojakorkit

2. Kytke venttiilit painemittarilla varustettuun

paineilmalaitteeseen (kuva 12).

3. Säädä paine "Tekniset tiedot"

taulukossa ilmoitettuihin arvoihin.

HUOMAUTUS Tällä laitteella on mahdollista leikata nurmikko eri tavoin. Ennen työskentelyn aloittamista on laite valmisteltava etukäteen sen perusteella miten aiotaan leikata.

– Varmista aina, että asennuslevyn sisäinen jousi (kuva 13.A) ja turvavipu (g. 13.B, 14.B) toimivat oikeanlaisesti, pitäen sen tukevasti alaslasketussa asennossa.

– Kiinnitä keruusäkki (kuva 15.A) pidikkeisiin (kuva 15.B) ja keskitä se takalevyyn nähden. Tarkka asetus saadaan käyttämällä oikeanpuoleista kannatinta sivutukena. – Varmista, että keruusäkin suuosan alempi putki kiinnittyy vastaavaan kiinnityskoukkuun (kuva 15.C).

– Mikäli halutaan työskennellä ilman keruusäkkiä, voidaan käyttää lisävarusteena saatavaa takatyhjennyksen suojussarjaa (kuva 16; luku 15.5), joka tulee kiinnittää takalevyyn ohjeiden mukaan.

– Jos ruohoa halutaan leikata, silputa se hienoksi ja jättää nurmikolle, pyynnöstä on tarjolla "silppuamissarja" (luku 15.1), joka on kiinnitettävä vastaavissa ohjeissa annetulla tavalla.FI - 12

6.1.5 Kuorinnan estopyörien asemointi

Kuorinnan estopyörien tarkoitus on estää nurmikon repeytymistä, joka johtuu leikkuuvälineiden kokonaisuuden reunan hipomisesta epätasaisissa maastoissa. Aseta pyörät osoitetulla tavalla (kappale 7.4).

6.2 TURVALLISUUSTARKASTUKSET

Suorita seuraavat turvallisuustarkastukset ja tarkasta, että tulokset vastaavat taulukoissa annettuja. Suorita turvallisuustarkastukset aina ennen käyttöä.

6.2.1 Yleinen turvatarkastus

Kohde Tulos Akku Ei vikoja kotelossa, kannessa tai liittimissä Takatyhjennyksen suojus, keruusäkki Ehjät. Ei vahinkoa. Asennettu oikein. Sivutyhjennyksen suojus, imuritilä Ehjä. Ei vahinkoa. Asennettu oikein. Polttoainejärjestelmä ja liitännät. Ei vuotoja. Sähköjohdot. Eristys on ehjä. Ei mekaanista vahinkoa. Öljypiiri. Ei vuotoja. Ei vahinkoa. Aja laitteella eteen ja taakse ja laita vaihde vapaalle/vapauta ajopoljin (kappale 5.5; kappale 5.7) Laitteen nopeus hidastuu ja se pysähtyy Käytä jarrupoljinta (kappale 5.4, kappale 5.6) Laite pysähtyy Testiajo Ei poikkeavaa tärinää. Ei poikkeavaa ääntä Turvalaitteet Toimivat kuten on osoitettu kappaleessa 6.2.2.

6.2.2 Turvalaitteiden tarkastus

Turvalaitteet toimivat kahden periaatteen mukaisesti: A. estävät moottorin käynnistyksen, mikäli kaikkia turvaedellytyksiä ei ole täytetty B. pysäyttävät moottorin vaikka vain yksi turvaedellytys puuttuu. Toimenpide Tulos

asetettu pois päältä

3. laitteen käyttäjä

on istuimella. Moottori käynnistyy laitteen käyttäjä poistuu istuimelta Moottori pysähtyy keruusäkki nostetaan tai takatyhjennyksen suojus poistetaan leikkuuvälineet kytkettyinä (vain malleissa joissa keruu tapahtuu takaa) Moottori pysähtyy seisontajarru laitetaan päälle poistamatta leikkuuvälineitä käytöstä Moottori pysähtyy käytetään nopeudenvaihtoa tai ajopoljinta seisontajarrun ollessa päällä Moottori pysähtyy peruutusvaihde laitetaan päälle leikkuuvälineet kytkettyinä painamatta aktivointipainiketta (kuva 5.9) Moottori pysähtyy Jos mikä tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, laitetta ei ole mahdollista käyttää! Toimita laite huoltokeskukseen laitekohtaisia tarkastuksia ja korjaustoimenpiteitä varten. TÄRKEÄÄ Muista, että turvalaitteet estävät moottorin käynnistyksen silloin, kun turvallisuusehtoja ei ole noudatettu. Tällaisissa tapauksissa, kun käynnistyslupa on uudistettu, on avain (kuva 10.A) asetettava takaisin pysäytysasentoon, ennen kuin moottori voidaan käynnistää uudelleen.

6.3 KÄYTTÖ KALTEVALLA MAAPERÄLLÄ

Noudata taulukossa "Tekniset tiedot" ja "kuvassa 19" annettuja raja-arvoja kulkusuunnasta riippumatta. Muista, ettei "turvallista" rinnettä ole olemassa. Rinteillä olevien nurmikoiden leikkaamisen yhteydessä tulee olla aina erittäin varovainen. Laitteen kumoon menon tai hallinnan menetyksen välttämiseksi:

• Älä koskaan leikkaa ruohoa rinteessä poikittain. Rinteissä tulee ajaa ylös/ alas suunnassa, eikä koskaan poikittain. Ole erittäin varovainen suunnanvaihdon yhteydessä etteivät yläpuolen renkaat kohtaa esteitä (kiviä, oksia, juuria jne.) jotka voisivat aiheuttaa sivuttaisen luisumisen, kumoon menon tai laitteen hallinnan menetyksen.FI - 13

• Älä pysähdy tai lähde liikkeelle erittäin nopeasti ylä- tai alamäessä

• Kytke ajopoljin hellävaroin ja erityisen varovaisesti estääksesi laitteen nousemista pystyyn.

• Vähennä nopeutta: – ennen suunnanvaihtoja ja jyrkissä käänteissä – ennen mäessä ajoa, erityisesti alamäessä

• Älä aseta koskaan peruutusvaihdetta päälle nopeuden vähentämiseksi alamäessä. Seurauksena saattaa olla laitteen hallinnan menetys erityisesti liukkaalla maaperällä.

• Laita aina seisontajarru päälle ennen laitteen luota poistumista ja sen jättämistä ilman valvontaa.

• Ainoastaan malleissa mekaanisella voimansiirrolla: Älä koskaan aja alamäessä vaihde vapaassa asennossa tai kytkin pois päältä! Aseta alhainen vaihde päälle aina ennen laitteen luota poistumista ja jättämistä ilman valvontaa.

• Ainoastaan malleissa hydrostaattisella voimansiirrolla: Älä käytä ajopoljinta alamäessä, jotta voit hyödyntää hydrostaattisen vaihteiston jarruttavaa vaikutusta, kun vaihde ei ole päällä.

1. Avaa polttoainehana

(kuva 20.A) (mikäli asennettu).

2. Istu kuljettajan paikalle.

3. Laita vaihde vapaalle («N»)

(kappale 5.5; kappale 5.7).

4. Kytke leikkuuvälineet irti (kappale 5.8).

5. Kytke seisontajarru (kappale 5.3).

6. Vie kaasuttimen vipu suurimmalle

nopeudelle "jänis" (kappale 5.2).

7. Kylmäkäynnistyksessä: aseta ryyppy

päälle (kappale 5.2 / kappale 5.2.1)

8. Aseta avain lukkoon, käännä se

ajoasentoon, jotta sähköpiiri käynnistyy. Vie se tämän jälkeen käynnistysasentoon, jolloin moottori käynnistyy.

9. Vapauta avain käynnistyksen jälkeen.

10. Kylmäkäynnistyksessä, heti

kun moottori käy tasaisesti: 10a. Aseta ryyppy pois päältä (kappale 5.2, tyyppi "II"), asettamalla kaasuttimen vipu suurimmalle nopeudelle "jänis". 10b. Aseta ryyppy pois päältä (kappale 5.2, tyyppi "I"). HUOMAUTUS Ryypyn käyttö moottori kuumana voi liata sytytystulpan ja aiheuttaa moottorin epäsäännöllistä toimintaa.

11. Aseta kaasutin pienimmälle nopeudelle

«kilpikonna» – asentoon moottorin käynnistymisen jälkeen. HUOMAUTUS Älä jatka pitkään käynnistysmoottorin käynnistystä, mikäli käynnistyksessä ilmenee vaikeuksia, sillä tällöin akun lataus saattaa kulua loppuun ja moottori voi kastua. Aseta avain pysäytysasentoon, odota muutaman sekunnin ajan ja toista toimenpide. Mikäli moottori ei käynnisty tämän jälkeen, katso tämän käsikirjan kappaleessa «14» annettuja ohjeita ja itse moottorin käyttöopasta.

6.5.1 Ajo eteenpäin ja siirrot

• kytke leikkuuvälineet irti (kappale 5.8)

• vie leikkuuvälinekokonaisuus korkeimpaan asentoon (asento «7»)

• vie kaasuttimen vipu keskiasentoon pienimmän nopeuden «kilpikonna» suurimman nopeuden «jänis» välille.

• Ainoastaan malleissa mekaanisella voimansiirrolla:

1. Paina pojin pohjaan (kappale

5.4) ja vie vaihdevipu asentoon 1-vaihde (kappale 5.5).

2. Pitämällä poljinta painettuna

(kuva 10.I), laita seisontajarru pois päältä (kappale 5.3).

3. Vapauta poljin asteittain siten,

että se siirtyy toiminnosta «jarru» toimintoon «kytkin», käyttämällä takapyöriä (kappale 5.4). Vapauta poljin hitaasti, sillä laite saattaa nousta pystyyn, mikäli asetus suoritetaan liian nopeasti. Tästä voisi olla seurauksena laitteen hallinnan menetys.

4. Lähesty haluamaasi nopeutta hitaasti

kiihdyttimen ja vaihteiden avulla. Käytä kytkintä vaihtaessasi vaihteelta toiselle. Kytkimen käyttö tapahtuu painamalla poljinta sen keskiväliin saakka (kappale 5.4, kappale 5.5). TÄRKEÄÄ Vaihteen asetus täytyy suorittaa laitteen ollessa pysähtyneenä.FI - 14

• Ainoastaan malleissa hydrostaattisella voimansiirrolla:

1. Laita seisontajarru pois päältä,

vapauttamalla jarrupojin (kappale 5.6).

2. Paina ajopoljinta (kappale 5.7) "ajo

eteenpäin" suuntaan ja lähesty haluamaasi nopeutta painamalla poljinta hitaasti ja samalla kaasutinta käyttäen. Veto tulee asettaa päälle aiemmin kuvattujen ohjeiden mukaisesti (kappale 5.7). Näin vältytään siltä, että liian äkkinäinen vapautus nostaisi laitteen pystyyn, aiheuttaen sen hallinnan menettämisen, varsinkin rinteissä.

Hidasta ensin laitteen nopeutta vähentämällä moottorin kierroslukuja, paina sitten jarrupoljinta (kappale 5.4; kappale 5.6) vähentääksesi nopeutta entistä enemmän, kunnes se pysähtyy. Ainoastaan malleissa hydrostaattisella voimansiirrolla: Laitteen nopeus alenee jo huomattavasti, kun ajopoljin vapautetaan (kappale 5.7)

6.5.3 Peruutusvaihde

TÄRKEÄÄ Peruutusvaihteen asetus täytyy suorittaa laitteen ollessa pysähtyneenä. Ainoastaan malleissa mekaanisella voimansiirrolla:

1. Paina poljinta (kappale 5.4),

kunnes laite pysähtyy

2. Vie vaihdevipu peruutusvaihde

"R"-asentoon (kappale 5.5).

3. Nosta poljinta hitaasti kytkimen

kytkemiseksi ja aloita peruutus. Ainoastaan malleissa hydrostaattisella voimansiirrolla:

1. Paina poljinta (kappale 5.6),

kunnes laite pysähtyy

2. aloita peruutus painamalla ajopoljinta

peruutussuuntaan (kappale 5.7).

6.5.4 Ruohon leikkuu

Laitteen käyttöä varten toimi seuraavassa kuvatulla tavalla:

1. vie kaasuttimen vipu suurimmalle

nopeudelle ("jänis"). Tätä asentoa on aina käytettävä laitteen käytön aikana.

2. vie leikkuuvälineiden kokonaisuus

korkeimpaan asentoon.

3. kytke leikkuuvälineet päälle (kappale

5.8), ainoastaan ruohikolla, vältä niiden kytkemistä soraisessa maastossa tai liian korkeassa ruohossa.

4. säädä etenemisnopeutta ja nosta

leikkuukorkeutta (kappale 5.10) ruohon ominaisuuksien mukaan (ruohon korkeus, tiheys ja kosteus).

5. lähde liikkeelle ruohikossa erittäin

hitaasti ja äärimmäistä varovaisuutta noudattaen, aiemmin kuvatulla tavalla. TÄRKEÄÄ Jotta voidaan peruuttaa leikkuuvälineet kytkettyinä, pidä aktivointipainiketta painettuna (kappale 5.9) estääksesi moottorin pysähtymistä. Vähennä nopeutta aina silloin, kun moottorin kierrosten havaitaan laskevan. Muista, ettei lopputulos ole koskaan paras mahdollinen mikäli etenemisnopeus on liian korkea suhteessa leikattavaan ruohomäärään. Kytke leikkuuvälineet irti ja vie leikkuuvälineiden kokonaisuus korkeimpaan asentoon. – Liikuttaessa työskentelyalueiden välillä – Kun ylitetään alueita joilla ei kasva ruohoa – Joka kerta kun esteen ylittämistä vaaditaan.

6.5.5 Ohjeita kauniin nurmikon

1. Jotta nurmikko pysyisi kauniina, vihreänä ja

pehmeänä, on se leikattava säännöllisesti. Nurmikko saattaa koostua erilaisista ruohotyypeistä. Jos nurmikkoa leikataan säännöllisesti eniten kasvavat silloin ruohot, joilla on paljon juuria ja jotka muodostavat tasaisen ruohomaton; jos toisaalta leikataan harvoin kasvavat eniten korkeat ja villit ruohot (apilat, päivänkakkarat jne.).

2. On aina parempi leikata ruoho

nurmikon ollessa kuiva.

3. Leikkuuvälineiden tulee olla ehjät ja terävät,

niin että leikkaus on tarkka eikä revi ruohon päitä, mikä aiheuttaa niiden kellastumisen.

4. Moottoria tulee käyttää maksimikierroksilla,

mikä takaa tarkan leikkaustuloksen ja sysää leikatun ruohon voimakkaasti poistoputkea kohti.

5. Leikkuutiheys tulee määritellä

ruohon kasvun mukaan, välttäen liiallista kasvua leikkuiden välillä.

6. Kuumalla ja kuivalla kaudella kannattaa

pitää ruoho hieman pidempänä. Näin vähennetään maaperän kuivumista.

7. Hyvin hoidetun nurmikon ihanteellinen

ruohon korkeus on noin 4-5 cm ja yhdellä leikkuukerralla ei ole tarpeen poistaa enempää kuin 1/3 kokonaiskorkeudesta.FI - 15 Suorita ruohon leikkuu kaksi kertaa, mikäli ruoho on erittäin korkeaa. Ensimmäinen leikkuu tulee suorittaa leikkuuväline maksimikorkeudella ja pienemmällä leikkausleveydellä ja toinen halutulla korkeudella seuraavana päivänä (kuva 21).

8. Nurmikosta tulee kauniin näköinen, kun

leikkaukset suoritetaan vuorottain kahteen suuntaan samalla korkeudella (kuva 22).

9. Vähennä etenemisnopeutta, mikäli ruoho

tukkii poistoputken, sillä nopeus voi olla liian korkea nurmikon olosuhteisiin katsoen. Mikäli ongelma kuitenkin jatkuu, siihen voivat olla syynä tylsät leikkuuvälineet tai siivekkeiden vääristyminen.

10. Ole erittäin varovainen pensaiden tai

matalien reunakiveysten läheisyydessä työskennellessäsi, etteivät ne pääse vahingoittamaan leikkuuvälineitä tai vääristämään leikkuuvälineiden kokonaisuuden tasapainoa tai reunaa.

6.5.6 Keruusäkin tyhjennys (vain

malleissa joissa keruu tapahtuu takaa, mikäli asennettu) HUOMAUTUS Keruusäkin tyhjennys voidaan suorittaa ainoastaan silloin, kun leikkuuvälineet ovat poissa päältä. Muussa tapauksessa moottori sammuu.

• Älä anna keruusäkin täyttyä liikaa, ettei poistoputki pääse tukkeutumaan.

• Jaksottainen äänimerkki ilmoittaa keruusäkin täyttymisestä:

1. kytke leikkuuvälineet irti (kappale

5.8) ja äänimerkki keskeytyy.

2. Vie kaasuttimen vipu pienimmälle

nopeudelle "kilpikonna".

3. pysäytä ajo ja laita vaihde vapaalle

(kappale 5.5; kappale 5.7);

4. laita seisontajarru päälle.

5. pysäytä moottori.

6. vedä vipu (kuva 23.A - mikäli asennettu)

ulos tai ota kiinni takakahvasta (kuva 23.A1) ja kaada keruusäkki kumoon sen tyhjentämiseksi.

7. sulje keruusäkki siten, että se jää

kiinni kiinnityskoukkuun (kuva 23.B).

6.5.7 Poistoputken tyhjennys

(vain malleissa joissa keruu tapahtuu takaa)

• Erittäin korkean, märän tai yhteen liimautuvan ruohon leikkaaminen liian kovilla nopeuksilla voi aiheuttaa poistoputken tukkeutumisen. Jos se tukkeutuu, noudata kappaleessa 7.4.2.annettuja ohjeita.

6.5.8 Leikkuun loppu

Kun ruohonleikkuu on suoritettu loppuun:

1. kytke leikkuuvälineet irti

2. vähennä moottorin kierroslukua

3. aja paluumatka leikkuuvälineiden

kokonaisuus korkeimpaan asentoon asetettuna.

Laitteen pysäyttämiseksi:

1. aseta kaasutin pienimmälle nopeudelle

«kilpikonna» –asentoon. Aseta kaasutin «kilpikonna» asentoon noin 20 sekunnin ajaksi ennen moottorin sammuttamista, jotta mahdollisilta moottorin takaiskulta vältytään.

2. sammuta moottori kääntämällä

avain pysäytysasentoon.

3. moottorin sammutettuna, sulje polttoainehana

(kuva 24.A) (mikäli asennettu).

TÄRKEÄÄ Akun tyhjenemisen estämiseksi ei avainta pidä jättää «ajo» tai «valojen sytytys» asentoon, jos moottori ei ole käynnistettynä. Moottori saattaa olla kuuma heti sammuttamisen jälkeen. Älä koske äänenvaimentimeen tai sen lähellä oleviin osiin. On olemassa vaara saada palovammoja.

1. Anna moottorin jäähtyä ennen laitteen

asettamista säilytystiloihin.

2. Suorita puhdistus (kappale 7.4).

3. Laske leikkuuvälineiden kokonaisuus

alas, laita laite vapaalle ja kytke seisontajarru päälle, pysäytä moottori ja irrota avain (varmista, että kaikki liikkuvat osat ovat pysähdyksissä): – joka kerta kun laitteen luota tai ohjauspaikalta poistutaan tai kun laitetta paikoitetaan.

Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. NoudataFI - 16 tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Ennen laitteessa suoritettavia tarkastuksia, puhdistusta tai huolto-/säätötoimenpiteitä:

• kytke irti leikkuuväline

• laita laite vapaalle

• laita seisontajarru päälle

• ota virta-avain pois, (älä koskaan jätä avaimia virtalukkoon tai lasten tai kyvyttömien henkilöiden ulottuville)

• varmista, että kaikki liikkuvat osat ovat pysähdyksissä

• lue vastaavat käyttöohjeet

• Käytä sopivaa vaatetusta, työkäsineitä ja suojalaseja

• Toimenpiteiden suoritustiheydet ja tyypit on annettu "Huoltotaulukossa". Taulukon tarkoituksena on auttaa säilyttämään laite tehokkaana ja turvallisena. Siinä on esitelty tärkeimmät toimenpiteet sekä niiden kaikkien suoritustiheydet. Suorita vastaava toimenpide ensimmäiseksi vastaantulevan määräajan yhteydessä.

• Ei-alkuperäisten ja/tai väärin asennettujen varaosien ja lisävarusteiden käyttö voi vaikuttaa negatiivisesti laitteen toimintaan ja turvallisuuteen. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista, onnettomuuksista tai vammoista.

• Alkuperäiset varaosat toimitetaan huoltokorjaamoiden ja valtuutettujen jälleenmyyjien toimista.

TYHJENTÄMINEN HUOMAUTUS Käytettävä polttoainetyyppi on esitelty moottorin ohjekirjassa. TÄRKEÄÄ Laite toimitetaan käyttäjälle ilman polttoainetta. Noudata kaikkia moottorin käyttöoppaassa annettuja ohjeita.

Polttoaineen lisäämiseksi:

1. Ruuvaa auki polttoainesäiliön

korkki ja ota se pois (kuva 25).

2. Aseta suppilo (kuva 25).

3. Lisää polttoainetta täyttämättä

5. Polttoaineen lisäyksen päättyessä,

ruuvaa kiinni polttoainesäiliön korkki ja puhdista mahdolliset vuodot. TÄRKEÄÄ Varo, ettei bensiiniä kaadu muoviosille, sillä ne saattavat vaurioitua; jos polttoainetta valuu vahingossa, huuhtele osat heti vedellä. Takuu ei kata bensiinin aiheuttamia vaurioita rungon tai moottorin muoviosille.

7.2.2 Säiliön tyhjentäminen

HUOMAUTUS Polttoaine on pilaantuvaa eikä sitä saa säilyttää säiliössä yli 30 vuorokautta. Ennen laitteen varastointia pitkäksi ajaksi (luku 9), tyhjennä polttoainesäiliö. Annan moottorin jäähtyä ennen polttoainesäiliön tyhjentämistä.

1. Aseta laite tasaiselle pinnalle ulkoilmaan.

2. Aseta keräysastia tyhjennysputken

3. Irrota bensiinisuodattimen (kuva 27.B)

sisäänmenoon asetettu letku.

4. Avaa polttoainehana (mikäli asennettu).

5. Kerää polttoaine sopivaan astiaan.

6. Liitä letku (kuva 27.A) takaisin

paikalleen ja aseta kiinnike (kuva 27.C) huolellisesti paikalleen.

7. Sulje polttoainehana (mikäli asennettu).

Varmista ennen laitteen uudelleen käyttöönottoa, ettei bensiiniä vuoda putkista, hanasta tai kaasuttimesta.

HUOMAUTUS Käytettävä öljytyyppi on esitelty moottorin ohjekirjassa. TÄRKEÄÄ Laite toimitetaan käyttäjälle ilman moottoriöljyä. TÄRKEÄÄ Seuraa kaikkia moottorin käyttöoppaassa annettuja ohjeita.

7.3.1 Tarkastus / lisäys

Tarkasta moottoriöljyn taso ennen jokaista käyttöä.

• Tarkista moottoriöljyn taso: moottorin käyttöohjeiden mukaisesti tulee öljyn tason olla mittatikussa olevien MIN ja MAX merkintöjen välillä (Kuva 26).FI - 17 Älä täytä liikaa, sillä se voi aiheuttaa moottorin ylikuumenemisen. Jos taso ylittää merkin "MAX", tyhjennä kunnes oikea taso saavutetaan.

Moottoriöljy voi olla erittäin kuumaa jos se otetaan pois välittömästi kun moottori on sammutettu. Anna moottorin jäähtyä tämän vuoksi muutama minuutti ennen kuin otat öljyn pois. Vaihda moottoriöljy moottorin käyttöohjeissa osoitettuina väliaikoina. Toimi seuraavassa kuvatulla tavalla.

2. Aseta keräysastia jatkoletkun alle (kuva 28.A).

3. Pidä jatkoletkua paikoillaan (kuva 28.A) ja

ruuvaa auki tyhjennyskorkki (kuva 28.B).

4. Kerää öljy astiaan.

5. Aseta tyhjennyskorkki (kuva 28.B)

takaisin huolehtimalla siitä, että sisätiiviste asettuu oikein paikoilleen (kuva 28.C).

6. Kiristä tiukalle pitämällä jatkoletkua

paikoilleen (kuva 28.A).

7. Puhdista mahdolliset öljyvuodot.

1. Ruuvaa auki tyhjennyskorkki (kuva 28.A).

2. Asenna ohut putki (kuva 28.B) ruiskuun

(kuva 28.C) ja työnnä se aukon pohjaan.

3. Ime ruiskua (kuva 28.C) käyttämällä

öljyt pois moottorista huomioimalla, että saadaksesi sen kokonaan tyhjäksi, toimenpide on toistettava useaan kertaan.

2. Aseta keräysastia jatkoletkun alle (kuva 28.A).

3. Paina sokkaa (kuva 28.B)

4. Irrota jatkoletku tuesta

vetämällä sitä alas päin.

5. Taivuta jatkoletkua ja tyhjennä

öljy sopivaan astiaan.

6. Kiinnitä jatkoletku (kuva 28.A) takaisin

tukeen (kuva 28.C) ennen öljyn täyttämistä.

7. Puhdista mahdolliset öljyvuodot.

TÄRKEÄÄ Toimita öljy sen hävittämistä varten paikallisten määräysten mukaisesti.

7.4 KUORINTAA ESTÄVÄT PYÖRÄT

Pyörien eri asentojen ansiosta voidaan säilyttää sopiva turvaväli "H" leikkuuvälineiden kokonaisuuden reunan ja maaperän välillä (kuva 16.A; kuva 18.A). Säädä kuorinnan estopyörien asento maaston epätasaisuuksien mukaan. Tämä toimenpide suoritetaan molempaan pikkupyörään asettamalla ne samalle korkeudelle MOOTTORI SAMMUTETTUNA JA LEIKKUUVÄLINEET IRTIKYTKETTYINÄ. a. vain malleissa joissa on sivutyhjennys Vaihtaaksesi asennon:

1. ruuvaa auki ja vedä ruuvi pois (kuva 17.B)

2. asemoi pyörä uudelleen (kuva

17.A) välike (kuva 17.C) haluttua etäisyyttä vastaavassa aukossa

3. kiristä ruuvi (kuva 17.B) pohjaan

mutterissa (kuva 17.D). b. vain malleissa joissa keruu tapahtuu takaa Vaihtaaksesi asennon:

1. ruuvaa mutteri irti (kuva 18.B) ja

vedä pultti pois (Kuva 18.C).

2. asemoi pyörä uudelleen (kuva

18.A) haluamaasi asentoon

3. asenna pultti takaisin (Kuva 18.C),

huolehtimalla, että pultin pää (Kuva 18.C) osoittaa laitteen sisäosaan päin

4. kiristä mutteri pohjaan (kuva 18.B).

Jokaisen käyttökerran jälkeen, suorita puhdistus noudattamalla seuraavia ohjeita.

7.5.1 Laitteen puhdistus

• Pyyhi laitteen ulkopinnat puhdistamalla muoviset osat useaan kertaan veteen kostutetulla sienellä ja pesuaineella, varoen kastamasta moottoria, sähkölaitteiston osia sekä kojelaudan alla olevaa piirikorttia.

• Paloriskin välttämisen kannalta on tärkeää pitää moottori, pakoputken äänenvaimennin, akun tilavapaina ruohon jätteistä, lehdistä tai liiasta rasvasta. TÄRKEÄÄ Älä koskaan käytä paineruiskuja tai voimakkaita pesuaineita laitteen rungon tai moottorin pesuun! TÄRKEÄÄ Älä pese voimansiirtoa kun se on kuuma. Älä koskaan käytä korkeapainesuuttimia voimansiirron pesemiseen.FI - 18

7.5.2 Poistoputken tyhjennys

(vain malleissa joissa keruu tapahtuu takaa) Jos poistoputki tukkeutuu, toimi seuraavalla tavalla:

1. poista keruusäkki tai takatyhjennyksen suojus

2. poista kerääntynyt ruoho putken

7.5.3 Keruusäkin tyhjennys (vain malleissa

joissa keruu tapahtuu takaa)

1. Tyhjennä keruusäkki

2. Ravistele sitä saadaksesi

ruoho- ja multajäämät pois

3. Asenna keruusäkki takaisin ja pese

leikkuuvälineen sisäosa (kappale 7.4.4- a) joka lopussa säkki on poistettava tyhjennettävä, huuhdeltava ja asetettava siten, että se saadaan nopeasti kuivaksi.

7.5.4 Leikkuuvälineiden

kokonaisuuden puhdistus Suorita leikkuuvälineiden kokonaisuuden huolellinen puhdistus, poistaen kaikki ruohontähteet ja jätteet. Leikkuuvälineiden kokonaisuuden puhdistuksen aikana, poista ihmiset ja eläimet ympäröivältä alueelta. a. Sisäosan puhdistus Leikkuuvälineen kokonaisuuden ja poistoputken sisäpuolen pesu tulee suorittaa lujalla lattiapinnalla: – keruusäkki tai takatyhjennyksen suojus asennettuina (vain malleissa joissa keruu tapahtuu takaa) – sivutyhjennyksen läppäkorkki asennettuna (vain malleissa joissa on sivutyhjennys) – laitteen käyttäjä istuimella – leikkuuvälineiden kokonaisuus asennossa "1" – moottori käynnissä – vaihde vapaalla – leikkuuvälineet kytkettyinä

• Kiinnitä vuorotellen liitoskohtiin (kuva 29.A; kuva 30.A) vesiletku, antaen veden valua jokaisessa muutaman minuutin ajan, leikkuuvälineiden ollessa liikkeessä. TÄRKEÄÄ Estääksesi sähkömagneettisen kytkimen hyvän toiminnan vaarantamista: - vältä kytkimen joutumista kosketuksiin öljyn kanssa - älä suuntaa korkeapaineisia vesisuihkuja suoraan kytkinyksikköön - älä puhdista kytkintä bensiinillä.FI - 19 b. Ulkopinnan puhdistus Vältä, että leikkuuvälineiden kokonaisuuden yläosaan ei kerry jätteitä ja kuivaa ruohoa. Näin ylläpidetään laitteen tehoa ja taataan laitteen turvallisuus. Leikkuuvälineiden kokonaisuuden yläosan puhdistamiseksi:

• laske alas leikkuuvälineiden kokonaisuus (asento "1")

• kohdista paineilmasuihku oikean- ja vasemmanpuoleisten suoja-aukkojen kautta (kuva 29; kuva 30).

Huolla akku huolellisesti, jotta se säilyy parhaassa käyttökunnossa mahdollisimman pitkään. Akku tulee ehdottomasti ladata:

• ennen uuden laitteen ensimmäistä käyttöä

• ennen kuin laite otetaan pois käytöstä pitkäksi ajaksi (yli 30 vuorokaudeksi) (kappale 9)

• ennen ensimmäistä käynnistystä pitkän seisonnan jälkeen. Lue ja noudata akun mukana toimitetussa käyttöoppaassa annettuja latausohjeita huolellisesti. Näiden ohjeiden laiminlyöminen voi aiheuttaa vakavia vaurioita akun osille. Tyhjennyt akku on ladattava välittömästi uudelleen. TÄRKEÄÄ Latauksen on tapahduttava vakiojännitelaitteella. Muuntyyppisten latausjärjestelmien käyttö voi aiheuttaa akun vahingoittumisen korvauskelvottomaksi.

• Laite on varustettu lataukseen tarkoitetulla liittimellä (kuva 31.A), joka on kytkettävä ylläpitoakkulaturin vastaavaan liittimeen. Ylläpitoakkulaturi on voitu toimittaa joko laitteen mukana (mikäli asennettuna) tai se voidaan toimittaa pyynnöstä (kappale 15.2). TÄRKEÄÄ Tätä liitintä saa käyttää ainoastaan valmistajan suosittelemien ylläpitoakkulaturien kytkentään. Ylläpitoakkulaturin käyttö: – noudata vastaavissa käyttöohjeissa annettuja neuvoja – seuraa akun käyttöoppaassa annettuja neuvoja

7.7 MUTTERIT JA KIINNITYSRUUVIT

• Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja käyttövalmis.

Ota välittömästi yhteyttä jälleenmyyjään tai erikoistuneeseen huoltokeskukseen, jos laitteen seuraavien osien toiminnassa ilmenee ongelmia: - jarrut - leikkuuvälineiden kytkeytyminen päälle tai irti - ajovaihteen tai peruutusvaihteen laittaminen päälle.

8.2.1 Leikkuuvälineiden

kokonaisuuden linjaus Leikkuuvälineiden kokonaisuuden oikea säätö on tasaisesti leikatun nurmikon ehdoton edellytys (kuva 32). Jos leikkaustulos on epäsäännöllinen, tarkasta renkaiden paine (kappale 6.1.3). Jos tämä ei riitä takaamaan tasaista leikkaustulosta, ota yhteyttä jälleenmyyjään tarpeellisten tarkastusten suorittamista sekä leikkuuvälineiden kokonaisuuden linjauksen säätämistä varten.

8.2.2 Leikkuuvälineet

Tylsä leikkuuväline repii ruohon ja aiheuttaa nurmikon kellastumisen. Kaikki leikkuuvälineitä koskevat toimenpiteet (irrotus, teroitus, tasapainotus, korjaus, uudelleenkiinnitys ja/tai vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden vuoksi suosittelemme, että nämä toimenpiteet suoritetaan tähän erikoistuneessa huoltokeskuksessa. Vaihdata vialliset, vääntyneet tai kuluneet leikkuuvälineet yhdessä niiden ruuvien kanssa, jotta tasapainoisuus säilytetään. TÄRKEÄÄ Suosittelemme vaihtamaan leikkuuvälineet pareittain, erityisesti jos kulumisessa on suuria eroja. TÄRKEÄÄ Käytä aina alkuperäisiä leikkuuvälineitä, joissa on taulukossa "Tekniset tiedot" annettu koodi.FI - 20 Jatkuvan tuotekehityksen vuoksi yllämainitut "Tekniset tiedot" taulukossa annetut leikkuuvälineet saatetaan ajan kuluessa vaihtaa toisiin, mutta leikkuuvälineet pysyvät aina keskenään vaihtokelpoisina ja käyttöturvallisuuden kannalta samanarvoisina.

8.3 ETU-/TAKAPYÖRIEN VAIHTO

8.3.1 Esitoimenpiteet

TÄRKEÄÄ Käytä sopivaa nostovälinettä, kuten esimerkiksi saksitunkkia. Ennen pyörien vaihtoon kuuluvia toimenpiteitä, suorita nämä toimenpiteet:

• Irrota kaikki lisävarusteet.

• Aseta laite tasaiselle ja tiiviille maalle, joka takaa sen vakauden.

• Aseta tunkki nostokohtaan lähelle vaihdettavaa pyörää (kappale

8.3.2; kappale 8.3.3).

• Tarkista, että tunkki on täysin kohtisuorassa maahan nähden.

8.3.2 Tunkin valinta ja asemointi

takapyörien päälle Aseta puukiilat paikoilleen (kuva 33.A) pyörän kohdalle (kuva 33.B), vaihdettavan pyörän puolella (kuva 33.C). Malleissa joissa keruu tapahtuu takaa:

• Suljetun tunkin maksimikorkeus on 110 mm. (kuva 33).

• Aseta tunkki takalevyn alle (kuva 34.A), 180 mm päähän sivureunasta. Malleissa joissa on sivutyhjennys:

• Suljetun tunkin maksimikorkeus on 110 mm. (kuva 35).

• Aseta tunkki taka-akselin alle, kuvassa osoitettuun paikkaan (kuva 36.A). HUOMAUTUS Tässä kappaleessa kuvattuun tapaan asemoidulla tunkilla on mahdollista nostaa pelkkää vaihdettavaa pyörää.

8.3.3 Tunkin valinta ja asemointi

1. Aseta puukiilat paikoilleen (kuva 37.A)

pyörän kohdalle (kuva 37.B), joka on vaihdettavan pyörän takana (kuva 37.C).

2. Suljetun tunkin maksimikorkeus on 110 mm.

3. Aseta tunkin päälle (kuva 38.A)

neliskanttinen puukappale (kuva 38.B) jonka läpimitta on noin 10 x 10 cm. HUOMAUTUS Puukappale estää etuakselin vahingoittumista.

4. Nosta tunkkia niin, että kappale asettuu

rungon ja rakenteen väliin (kuva 38.C). HUOMAUTUS Tämän vaiheen aikana pidä kappaletta tasapainossa käsin tunkin päällä. HUOMAUTUS Näin asemoidulla tunkilla on mahdollista nostaa koko etuakselia.

TÄRKEÄÄ Varmista, että laite pysyy noston aikana vakaana ja paikoillaan. Jos häiriöitä esiintyy, laske tunkki välittömästi alas, tarkista ja korjaa mahdolliset ongelmat ja nosta uudelleen.

1. Ota korkki pois (kuva 39.A).

2. Nosta sen verran, että pyörä

saadaan kätevästi pois.

3. Ruuvimeisseliä käyttämällä, ota

joustava rengas (kuva 39.B) ja aluslaatta (kuva 39.C) pois.

4. Vedä vaihdettava pyörä pois.

5. Levitä akselille (kuva 39.D) rasvaa.

6. Asenna vararengas.

7. Asemoi huolellisesti aluslaatta

ja joustava rengas. TÄRKEÄÄ Tarkista, että takapyörät ovat samalla korkeudella (kuva 40.A) ja että kahden pyörän välinen ulkoinen halkaisija (kuva 40.B) ei ylitä 8-10 mm. Jos näin tapahtuu, välttääksesi epätasaisen leikkuutuloksen syntymistä, suorita leikkuuvälinekokonaisuuden kohdistuksen säätö valtuutetussa huoltokorjaamossa.

8.3.5 Renkaiden korjaaminen

tai vaihtaminen Renkaat ovat sisäkumittomia "Tubeless" ja tämän vuoksi niiden vaihto tai korjaus tulee antaa aina erikoistuneen rengaskorjaamon suoritettavaksi. Korjaus tulee suorittaa pinnoitteen tyypin mukaisesti.

Laitteen kaikkia turvalaitteita ohjaava piirikortti on asennettu kojelaudan alle.FI - 21

8.4.1 Piirikortin suojalaite (vain malleissa

joissa keruu tapahtuu takaa)

• Piirikortti sijaitsee kojelaudan alla ja siinä on suojakytkin, joka katkaisee piirin jos sähkölaitteistossa esiintyy toimintahäiriöitä (luku 14).

8.4.2 Piirikortin sulake (vain malleissa

joissa on sivutyhjennys)

• Piirikortti sijaitsee kojelaudan alla ja siinä on sulake, joka katkaisee piirin jos sähkölaitteistossa esiintyy toimintahäiriöitä tai oikosulkuja (luku 14).

8.5 SULAKKEEN VAIHTO

Laitteessa on muutamia eriarvoisia sulakkeita (kuva 40.A), joiden toiminnot ja ominaisuudet ovat: – Sulake 10 A = yleisten piirien suoja ja elektronisen kortin tehon suoja. Sulakkeen aktivoituminen saa aikaan laitteen pysähtymisen ja vain malleissa joissa on takatyhjennys, saa myös kojetaulussa olevat merkkivalot sammumaan kokonaan (kappale 5.11) – Sulake 25 A = latauspiirin suoja, jonka aktivoituminen näkyy akun latauksen purkautumisena ja siitä johtuvina käynnistysvaikeuksina. Sulakkeen arvo on annettu sulakkeessa. TÄRKEÄÄ Palanut sulake tulee aina vaihtaa uuteen samantyyppiseen sulakkeeseen. Sitä ei saa koskaan vaihtaa eri kapasiteetin omaavaan sulakkeeseen. Jos et saa poistettua laukeamisen syitä, ota yhteyttä jälleenmyyjään.

8.6 LAMPPUJEN VAIHTO

8.6.1 Tyyppi "I" - Hehkulamput

• Lamput (18W) on asetettu pikaliitoksella lampunpitimeen, joka saadaan irti pyörittämällä sitä vastapäivään pihdeillä (kuva 41)

8.6.2 Tyyppi "II" - LED-lamput

• Ruuvaa auki rengasmutteri (kuva 41.A) ja irrota liitin (kuva 42.B). Irrota LED-valaisin (kuva 42.C), joka on kiinnitetty ruuveilla (kuva 42.D).

• Koostuu sinetöidystä lohkosta eikä tarvitse huoltoa; siinä on kestovoitelu, joka ei vaadi vaihtoa tai täydennystä.

Kun laitetta on varastoitava yli 30 vuorokautta:

1. Anna moottorin jäähtyä

2. Kytke irti akun johdot ja säilytä sitä

viileässä ja kuivassa paikassa.

3. Tyhjennä polttoainesäiliö (kappale

7.2.2) ja noudata moottorin

käyttöohjeessa annettuja ohjeita.

4. Puhdista laite huolella.

5. Tarkista, ettei laitteessa esiinny

vahinkoja. Ota tarvittaessa yhteyttä valtuutettuun huoltokeskukseen.

– leikkuuvälineiden kokonaisuus alas laskettuna – kuivaan ympäristöön – sääolosuhteilta suojaan – mahdollisesti pressulla peitettynä (kappale 15.4) – paikkaan, johon lapset eivät pääse. – varmista, että avaimet tai huollossa käytetyt työkalut on poistettu. Kun laite otetaan käyttöön:

• varmista, ettei bensiiniä vuoda putkista, hanasta tai kaasuttimesta:

• valmistele laite luvussa "6. Laitteen käyttö" kuvatulla tavalla.FI - 22

10. LIIKUTTAMINEN JA KULJETUS

• Kun laitetta liikutetaan: – kytke irti leikkuuväline – vie leikkuuvälineiden kokonaisuus korkeimpaan asentoon – sammuta moottori

• Kun laitetta kuljetetaan ajoneuvolla tai perävaunulla: – käytä kestäviä, riittävän leveitä ja pitkiä ramppeja – lastaa laite moottori sammutettuna, virta-avain irrotettuna, ilman kuljettajaa, työntämällä ja käyttämällä toimenpiteissä riittävä määrä henkilöitä. – sulje polttoainehana (mikäli asennettu) – laske alas leikkuuvälineiden kokonaisuus – laita seisontajarru päälle – asemoi se siten, ettei siitä aiheudu vaaraa – lukitse se kunnolla kuljetusajoneuvoon köysiä tai ketjuja käyttämällä, jotta se kaatumista ja näin ollen mahdollista vahingoittumista ja polttoaineen valumista voitaisiin estää.

11. HUOLTO JA KORJAUS

Käyttöopas sisältää kaikki laitteen käyttöön ja käyttäjän suorittamaan oikeaan perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin muun huoltokeskuksen toimesta, joka tuntee laitteen ja jolla on erityistyökalut niin, että työ suoritetaan oikein ja säilytetään laitteen alkuperäinen turvallisuustaso. Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltotöitä takuun puitteissa.

• Valtuutetut huoltokorjaamot käyttävät vain alkuperäisiä varaosia. Alkuperäiset varaosat ja varusteet on kehitetty tarkoituksenmukaisesti laitteille.

• Ei-alkuperäisiä varaosia ja varusteita ei hyväksytä. Ei-alkuperäisten varaosien ja varusteiden käyttö vaarantaa laitteen turvallisuutta ja vapauttaa valmistajan kaikesta velvollisuudesta tai vastuusta.

• On hyvä jättää laite kerran vuodessa valtuutettuun huoltokeskukseen turvalaitteiden huoltoa, apua ja tarkastusta varten.

Takuu kattaa kaikki materiaali- ja valmistusviat. Käyttäjän on noudatettava huolellisesti kaikkia liitteenä annetussa dokumentaatiossa olevia ohjeita. Takuu ei koske vahinkoja, jos:

• Liitteenä annettuun dokumentaation ei ole tutustuttu.

• Käyttö ja asennus on suoritettu väärin tai niitä ei ole sallittu.

• Alkuperäisiä varaosia ei ole käytetty.

• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt. Lisäksi tämä takuu ei kata:

• Kulutusmateriaalien normaalia kulumista, kuten voimansiirtohihnat, ajovalot, pyörät, terät, turvapultit ja narut.

• Normaalia kulumista.

• Moottoreita. Niille myönnetään moottorin valmistajan antama takuu annettujen määräysten ja ehtojen mukaan. Hankkijaa suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millään tavoin rajoiteta tällä takuulla.

Vieressä oleviin sarakkeisiin voidaan kirjata toimenpiteen suorituspäivä tai työtuntien määrät. Toimenpide Tiheys (tuntia) Suoritettu (Pvm tai Tunnit) Huomautuksia LAITE

• Katso moottorin käyttöopasta, joka sisältää täydellisen luettelon ja aikavälit ** Ota yhteyttä jälleenmyyjään heti kun havaitset ensimmäiset merkit käyttöhäiriöistä *** Toimenpide, jonka saa suorittaa joko jälleenmyyjä tai huoltokeskus *** Suorita kaikkien nivelliitosten yleisvoitelu aina ennen laitteen pidempiä seisokkiaikojaFI - 23 Toimenpide Tiheys (tuntia) Suoritettu (Pvm tai Tunnit) Huomautuksia Turvallisuustarkastukset / Ohjausten tarkastus Ennen jokaista käyttöä kappale 6.2 Renkaiden paineen tarkastus Ennen jokaista käyttöä kappale 6.1.3 Ulostulossa olevien suojusten asennus/tarkastus Ennen jokaista käyttöä kappale 6.1.4 Yleinen puhdistus ja tarkastus Jokaisen käytön jälkeen kappale 7.4 Laitteessa esiintyvien mahdollisten vahinkojen tarkastus. Ota tarvittaessa yhteyttä valtuutettuun huoltokeskukseen. Jokaisen käytön jälkeen

Akun lataus Ennen va- rastointia kappale 7.5 Kaikkien kiinnitysten tarkistus

Leikkuuvälineiden kiinnityksen ja teroituksen tarkastus 25 *** Voimansiirtohihnan tarkistus 25 *** Leikkuuvälineiden ohjaushihnan tarkastus 25 *** Jarrun tarkistus ja säätö 25 *** Voimansiirron tarkistus ja säätäminen 25 *** Leikkuuvälineen kytkeytymisen ja jarrun tarkastus 25 *** Yleisvoitelu 25 **** Leikkuuvälineiden vaihto 100 *** Voimansiirtohihnan vaihto

Leikkuuvälineiden ohjaushihnan vaihto

MOOTTORI Polttoaineen tason tarkastus/lisäys Ennen jokaista käyttöä kappale 7.2 Moottoriöljyn tarkastaminen / lisääminen Ennen jokaista käyttöä kappale 7.3 Moottoriöljyn vaihto ... * Ilmansuodattimen tarkistus ja puhdistus ... * Ilmansuodattimen vaihto ... * Bensiinisuodattimen tarkistus ... * Bensiinisuodattimen vaihto ... * Sytytystulpan kosketusten tarkastus ja puhdistus

• Katso moottorin käyttöopasta, joka sisältää täydellisen luettelon ja aikavälit ** Ota yhteyttä jälleenmyyjään heti kun havaitset ensimmäiset merkit käyttöhäiriöistä *** Toimenpide, jonka saa suorittaa joko jälleenmyyjä tai huoltokeskus *** Suorita kaikkien nivelliitosten yleisvoitelu aina ennen laitteen pidempiä seisokkiaikojaFI - 24

«AJO», merkkivalo on sammunut (vain malleissa joissa keruu tapahtuu takaa) Piirikortin suoja on aktivoitunut, koska: Käännä avain «PYSÄYTYS» asentoon ja etsi vian syyt: akku on huonosti kytketty tarkista liitännät (kappale 4.4) akun napaisuus on käänteinen tarkista liitännät (kappale 4.4). akku on purkautunut kokonaan lataa akku (kappale 7.5) sulake on palanut vaihda sulake (10 A) (kappale 8.5). kortti on kastunut kuivaa lämpimällä ilmavirralla

käännettynä «KÄYNNISTYS» asentoon, merkkivalo vilkkuu ja käynnistysmoottori ei pyöri (vain malleissa joissa keruu tapahtuu takaa) käynnistyksen edellytykset puuttuvat tarkista, että käynnistysolosuhteet ovat oikeat (kappale 6.2.2)

käännettynä «KÄYNNISTYS» asentoon, merkkivalo syttyy, mutta käynnistysmoottori ei pyöri (vain malleissa joissa keruu tapahtuu takaa) akun lataus ei ole riittävä lataa akku (kappale 7.5) käynnistysreleen toimintahäiriö ota yhteyttä jälleenmyyjään

käännettynä «KÄYNNISTYS» asentoon, käynnistysmoottori ei pyöri (vain malleissa joissa on sivutyhjennys) Käännä avain «PYSÄYTYS» asentoon ja etsi vian syyt: käynnistyksen edellytykset puuttuvat tarkista, että käynnistysolosuhteet ovat oikeat (kappale 6.2.2) akku on huonosti kytketty tarkista liitännät (kappale 4.4) akun napaisuus on käänteinen tarkista liitännät (kappale 4.4) akku on purkautunut kokonaan lataa akku (kappale 7.5) sulake on palanut vaihda sulake (10 A) (kappale 8.5). kortti on kastunut kuivaa lämpimällä ilmavirralla käynnistysreleen toimintahäiriö ota yhteyttä jälleenmyyjään

käännettynä «KÄYNNISTYS» asentoon, käynnistysmoottori pyörii, mutta moottori ei käynnisty. akun lataus ei ole riittävä lataa akku (kappale 7.5) bensiinin virtaus puuttuu tarkista taso säiliössä (kappale 7.2.1) avaa hana (mikäli asennettu) (kappale 6.4) tarkista bensiinisuodatin käynnistysvika tarkista sytytystulpan suojan kiinnitys tarkista elektrodien oikeat välit ja puhtaus

6. Moottorin käynnistys on

vaikeaa tai sen toiminta on epäsäännöllistä kaasutus ei toimi oikein puhdista ilmansuodatin tai vaihda se tyhjennä säiliö ja laita uutta bensiiniä tarkista bensiinin suodatin ja vaihda se tarvittaessa

7. Moottorin toiminta

heikkenee leikkuun aikana etenemisnopeus on suuri leikkuukorkeuteen nähden vähennä etenemisnopeutta ja/tai nosta leikkuukorkeutta (kappale 6.5.4) Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.FI - 25

VIKA MAHDOLLINEN SYY KORJAUSTOIMENPIDE

8. Moottori pysähtyy

työstön aikana turvalaitteet ovat aktivoituneet tarkista, että käynnistysolosuhteet ovat oikeat (kappale 6.2.2) sulake palanut oikosulun tai sähkölaitteessa syntyneiden häiriöiden vuoksi (vain malleissa joissa on sivutyhjennys) Etsi ja poista vian syyt estääksesi toistuvia keskeytyksiä Vaihda sulake (10 A) (kappale 8.5). Jos keskeytykset toistuvat, ota yhteys jälleenmyyjään

9. Moottori pysähtyy

työstön aikana ja merkkivalo sammuu (vain malleissa joissa keruu tapahtuu takaa) Piirikortin suoja on aktivoitunut, koska: Käännä avain asentoon «PYSÄYTYS», odota muutama sekunti, jotta piirin toiminta palautuu automaattisesti ja: akun napaisuus on käänteinen tarkista liitännät (kappale 4.4) toimintahäiriö akun lataussäätimen toiminnassa tarkista akun liitännät (kappale 4.4) tarkista akun paikallaolo oikosulku ota yhteyttä jälleenmyyjään

eivät kytkeydy tai ne eivät pysähdy, kun ne kytketään irti. kytkentäjärjestelmässä ongelmia ota yhteyttä jälleenmyyjään

11. Epätasainen leikkuu

tai keruu on riittämätön (vain malleissa joissa keruu tapahtuu takaa) leikkuuvälineiden kokonaisuus ei ole yhdensuuntainen maaperän kanssa tarkista renkaiden paine (kappale 6.1.3) aseta uudelleen leikuuvälineiden kokonaisuuden linjaus maaperään nähden (kappale 8.2.1) leikkuuvälineiden toiminta on huono ota yhteyttä jälleenmyyjään etenemisnopeus on korkea leikattavan ruohon korkeuteen nähden vähennä etenemisnopeutta ja/ tai nosta leikkuuvälineiden kokonaisuutta (kappale 6.5.4) odota, että ruoho on kuivaa poistoputki on tukkeutunut poista keruusäkki ja tyhjennä poistoputki (kappale 7.4.2)

12. Epätasainen leikkuu

(vain malleissa joissa on sivutyhjennys) leikkuuvälineiden kokonaisuus ei ole yhdensuuntainen maaperän kanssa tarkista renkaiden paine (kappale 6.1.3) aseta uudelleen leikuuvälineiden kokonaisuuden linjaus maaperään nähden (kappale 8.2.1) leikkuuvälineiden toiminta on huono ota yhteyttä jälleenmyyjään

13. Epänormaalia tärinää

toiminnan aikana leikkuuvälineiden kokonaisuus on täynnä ruohoa puhdista leikkuuvälineiden kokonaisuus (kappale 7.4.4) leikkuuvälineet ovat epätasapainossa tai löystyneet ota yhteyttä jälleenmyyjään kiinnitykset löystyneet tarkista moottorin ja rungon kiinnitysruuvit ja kiristä ne

tehoton jarrutus jarru säädetty väärin ota yhteyttä jälleenmyyjään

eteneminen, heikko vetovoima nousussa tai laitteella taipumus nousta pystyyn ongelmia hihnan tai kytkemisvälineen kanssa ota yhteyttä jälleenmyyjään

16. Laite ei liiku, kun

moottori on käynnissä ja ajopoljinta painetaan (mallit, joissa on hydrostaattinen voimansiirto) vapautusvipu vaihteisto vapautettu asennossa aseta se takaisin vaihteisto päällä asentoon (kappale 5.13) Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.FI - 26

VIKA MAHDOLLINEN SYY KORJAUSTOIMENPIDE

17. Laite alkaa täristä

epätavallisesti ja/ tai on iskeytynyt vieraaseen esineeseen vahingoittunut tai löystyneitä osia pysäytä laite ja ota virta-avain pois tarkista mahdolliset vauriot tarkista onko laitteessa löystyneitä osia ja kiristä ne tarkistuta laite, suorita osien vaihdot tai korjaustoimenpiteet erikoistuneessa huoltokeskuksessa Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.

Hienontaa ruohon pieneksi silpuksi ja jättää sen nurmikkoon (kuva 43.A1; kuva 43.A2).

Ylläpitolaturin avulla voit säilyttää akun moitteettomassa kunnossa laitteen seisokkiaikojen aikana, takaamalla näin parhaan mahdollisen lataustason sekä akun pitkän käyttöiän (kuva 43.B).

Pienen perävaunun hinaamista varten (kuva 43.C)

Suojaa laitetta pölyltä, kun se ei ole käytössä (kuva 43.D)

15.5 TAKATYHJENNYKSEN

SUOJUSSARJA Voidaan käyttää keruusäkin sijaan silloin, kun ruohoa ei kerätä (kuva 43.E). (Vain malleissa joissa on takatyhjennys).

Parantavat takapyörien pitoa lumisilla pinnoilla ja sallivat lumenaurausvälineiden käytön (kuva 43.F).

15.7 MUTA-/TALVIPYÖRÄT 18"

Parantavat vedon suorituskykyä lumessa ja mudassa.

Työkalujen tai muiden esineiden kuljettamiseen sallituissa kuormitusrajoissa (kuva 43.H).

Suolan tai lannoitteiden levittämiseen (kuva 43.I).

Tiivistää maan siementen kylvämisen jälkeen tai tasoittaa nurmikon (kuva 43.J).

Poistetun lumen aurausta ja sen sivuun työntämistä varten (kuva 43.K).

EY-VAATIMUSTENMUKAISUUSVAKUUTUS (Konedirektiivi 2006/42/EY, Liite II, osa A) 1. Yritys 2. Vakuuttaa omalla vastuullaan, että kone: Päältäajettava ruohonleikkuri / ruohonleikkuu a) Tyyppi / Perusmalli b) Kuukausi /Valmistusvuosi c) Sarjanumero d) Moottori : räjähdysmoottori 3. On yhdenmukainen seuraavien direktiivien asettamien vaatimusten kanssa: e) Sertifiointiyritys f) EY-tyyppitarkastus 4. Viittaus harmonisoituihin standardeihin g) Mitattu äänitehotaso h) Taattu äänitehotaso i) Leikkuuleveys n) Teknisten asiakirjojen laatimiseen valtuutettu henkilö: o) Paikka ja päivämäärä CS ( Překlad původního návodu k používání)

2. Vakuuttaa omalla vastuullaan, että kone:

Päältäajettava ruohonleikkuri / ruohonleikkuu a) Tyyppi / Perusmalli b) Kuukausi /Valmistusvuosi c) Sarjanumero d) Moottori : räjähdysmoottori

3. On yhdenmukainen seuraavien direktiivien

asettamien vaatimusten kanssa: e) Sertifiointiyritys f) EY-tyyppitarkastus

4. Viittaus harmonisoituihin standardeihin

g) Mitattu äänitehotaso h) Taattu äänitehotaso
