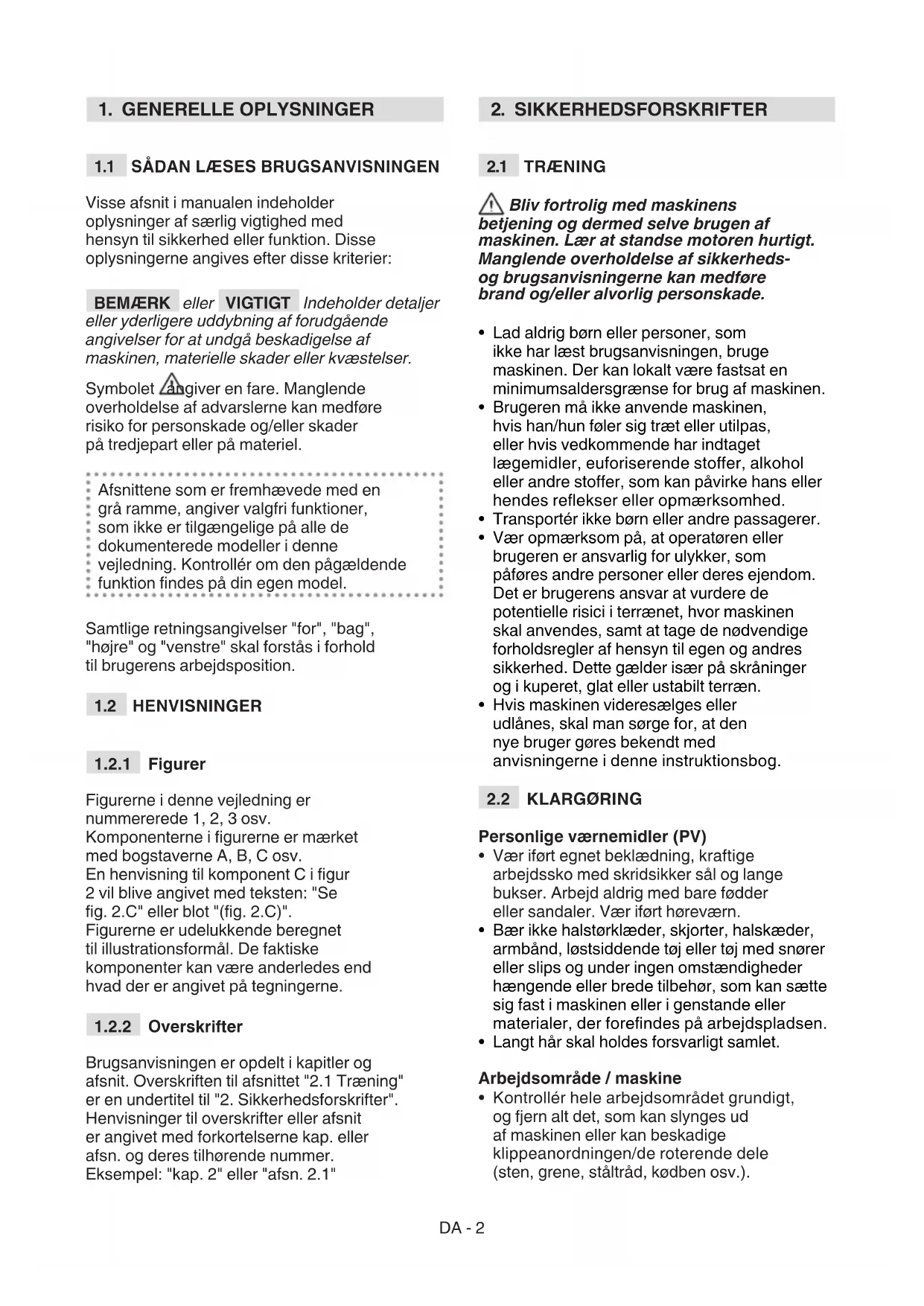

Notice STIGA Tornado 3108 HW - page 79
Pick your language and provide your email: we'll send you a specifically translated version.

Brugerspørgsmål om Tornado 3108 HW STIGA

0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.

Stil et nyt spørgsmål om dette apparat

E-mailen forbliver privat: den bruges kun til at underrette dig, hvis nogen svarer på dit spørgsmål.

Ingen spørgsmål endnu. Vær den første til at stille et.

Download vejledningen til din Traktor i PDF-format gratis! Find din vejledning Tornado 3108 HW - STIGA og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. Tornado 3108 HW af mærket STIGA.

BRUGSANVISNING Tornado 3108 HW STIGA

[13] Mekanism transmission Fremdriftshastighed (vejledende) ved 3000 min-1

[14] Hydrostatisk transmission Fremdriftshastighed (vejledende) ved 3000 min-1

[15] Hastighedsgrænse med snekæder (hvis disse er monteret)

[16] Ma

[17] Laengde

[20] Bredde med sideudkast skærm (Hvis monteret)

[21] Hojde

[22] Skareanordninqens varenr.

[23] Brændstofstankens kapacitet

[24] Belastningsgranse for trækanordning (maksimal, vertikal effekt)

[25] Belastningsgranse for traekenordning (maksimal anhaengervaegt)

[26] Maksimal tilladt haelndning

[27] Lydtryksniveau

[28] Mäleusikkerhed

[29] Malt lydeffektniveau

[30] Garanteret lydeffektniveau

[31] Vibrationsniveau pa førersædet

[33] Tabel over udstyretskorrektekombination

[42.K] Sneplov med skrabeskær

[42.L] Opsamlingsmaskine til blade og græs (bare for SD série modeller)

  • For disse data henvises til hvad der er angivet på maskinens identifikationsmærkat.

[10] Minimiradie på oklippt grat

[11] Klipphöjd

[12] Klippbredd

[13] Mekanism transm ission Körhastighet (indikativ) vid 3000 min-1

[14] Hydrostatisk transmission Körhastighet (indikativ) vid 3000 min-1

[42.E] Sats med bakre tömningsskydd (endast for MP-serien)

[42.F] Snokedjor 18"

3.1 Beskrivelse af maskinen og dens tilsigte anvendelse 4
3.2 Sikkerhedsmaerknng 5
3.3 Typeskilt 6
3.4 Hovedkomponenter 6

  1. MONTERING 6

4.1 Komponenter til monteringen 7
4.2 Montering af styr 7
4.3 Montering af fdrsade 7
4.4 Montering og tilslutning af batteri 7
4.5 Montering af forreste kofanger 7
4.6 Montering af sideudkast skaerm (kun til modeller med sideudkast) 8
4.7 Montering af sideforstærkningen af rotorhuset (kun til modeller med sideudkast, hvis den findes). 8
4.8 Montering og aflsutnng af den bagerste plade (kun til modeller med sideudkast) 8

  1. BETJENINGSORGANER 8

5.1 Nogleafbryder 8
5.2 Speeder 9
5.3 Parkeringsbremsehandtag 9
5.4Kobling/bremsepedal (mekanism transmission) 9
5.5 Handtag til hastighedsomskiftning (mekanism transmission) 9
5.6 Bremsepedal (hydrostatisk transmission) 10
5.7 Traekpedal (hydrostatisk transmission) 10
5.8 Händtag til udlosgning af den hydrostatisk transmission (hydrostatisk transmission) 10
5.9 Tilkobling og frakobling af skareanordningerne 10
5.10 Sikkerhedsknap til klipning i bakgear .. 10
5.11 Handtag til justering af klippehjde .... 10
5.12 Kontrollampe og lydadvarsel (kun modeller med opsamling bagpå)......11
5.13 Handtag til ripning af opsamlingsposen (kun modeller med opsamling bagpa).11

  1. BRUG AF MASKINEN 11

6.1 Klargoring 11
6.2 Sikkerhedskontroller 12
6.3 Brug paskraninger 12
6.4 Start 13
6.5 Korsel. 13
6.6 Standsning 15
6.7 Afterbrug 15

  1. ALMINDELIG VEDLIGEHOLDELSE 16

7.1 Generelle ophysninger 16

7.2 Pafyldning af brændstof/tomning af brændstoftanken 16
7.3 Kontrol/afterfyldning af motorolie.. 16
7.4 afstandshjul. 17
7.5 Rengoring 17
7.6 Batteri
7.7 Fastgoringsskruer og-motrikker... 19

  1. EKSTRAORDINAER VEDLIGEHOLDELSE.19

8.1 Rad vedrorende sikkerhed 19
8.2 Rotorhus / skæreanordninger 19
8.3 Udskiftning af for- og baghjul....19
8.4 Elektronisk kort 20
8.5 Udskiftning af en sikring 20
8.6 Udskifting af pærer.. 21
8.7 Bagaksel 21

  1. OPMAGASINERING 21

10.FLYTNING OG TRANSPORT 21
11. SERVICE OG REPARATIONER 21
12.GARANTID/EKNING 22
13. TABEL FOR VEDLIGEHOLDELSE 22
14. PROBLEMER OG DERES LØSNING......23
15.TILBEHØR. 25

15.1 Kit til "Multiclip" 25
15.2 Batterilader 25
15.3 Kit til traekning 26
15.4 Presenning 26
15.5 Kit til beskyttelse for bagudkast 26
15.6 Snekader 18" 26
15.7 Mudder- og vinterhjul 18" 26
15.8 Anhaenger 26
15.9 Spreder 26
15.10 Graesrulle 26
15.11 Sleplov med skrabeskaer 26
15.12 Opsamlingsmaskine til blade og græs... 26

1. GENERELLE OPLYSNINGER

1.1 SÄDAN LAÉSES BRUGSANVISNINGEN

Visse afsnit i manualen indeholder ophysninger af saerlig vigtighed med hensyn til sikkerhed eller Funktion. Disse ophysningerne angives after disse kriterier:

BEMAERK eller VIGTIGT Indeholder detailer elleryderligere uddybning af forudgaende angivelser for at undg beskadigelse af maskinen, materielle skader ell erkvastelser.

Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medfore risiko for personskade og/eller skader pa tredjepart ell er materiel.

Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vegjledning. Kontroller om den pagældende Funktionfindes på din egen model.

Samtige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdsposition.

1.2 HENVISNINGER

1.2.1 Figurer

Figurerne i donne vejledning er nummererede 1,2,3 osv.
Komponenterne i figurerne er market med bogstaverne A,B,C osv.
En henvisning til component C i figur 2 vil blive angivet med teksten:"Se fig.2.C"ller blot"(fig.2.C)".
Figurerne er udelukkende beregnet til illustrationsformal.De faktiske komponenter kan vare anderledes en hvad der er angivet pa tegningerne.

1.2.2 Overskrifter

Brugsanvisingen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsnit er angivet med forkortelserne kap. aller afsn. og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsn. 2.1"

2. SIKKERHEDSFORSKRIFTER

2.1 TRAENING

Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse motoren hurtigt. Manglende overholdelse af sikkerhedsog brugsanvisningerne kan medfore brand og/eller alvorlig personskade.

  • Lad aldrig boern eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt ∀e fastsat en minimumsaldersgrænse for drug af maskinen.
  • Brugeren må ikke anvende maskinen, hvis han/hun føler sig træt eller utilizes, eller hvis vedkommene har indtaget lægemidler, euforiserende stoffer, alkohol eller andre stoffer, som kan pärve hans eller hendes reflekser eller opmærksomhed.
  • Transporter ikke ørn eller andre passagerer.
    Vær opmærksom pa, at operatoren eller brugeren er ansvarlig for ulykker, som pafores andre personer ulleres ejendom Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, somt at tage de ndvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gelder især pa skräninger og i kuperet, glat ell er ubabiliti terræn.
  • Hvis maskinen videresaelges aller udlanes, skal man sorge for, at den nye bruger gores bekendt med anvisningerne i donne instruktionsbog.

2.2 KLARGØRING

Personlige værnemidler (PV)

Vær ifør egnet beklaedning, kraftige arbejdssko med skridsikker sal og lange bukser. Arbejd aldrig med bare fdder erler sandaler. Vær ifør horeværn.
- Bær ikke halstørklaeder, skjorter, halskæder, armbænd, løstsiddende toj eller toj med snorereller slips og under ingen omstændigheder hængende eller brede tilbehør, som kan sætte sig fast i maskinen eller i genstande eller materialer, der forefindes på arbejdspladsen.
- Langt帽子 holdes forsvarligt samlet.

Arbejdsomrade / maskine

  • Kontroller hele arbejdsområdet grundigt, og fjern alt det, som kan slynges ud af maskinen eller kan beskadige klippeanordningen/de roterende dele (sten, grene, ståltråd, kødben osv.).

Forbrændingsmotor - brandstof

STIGA Tornado 3108 HW - Forbrændingsmotor - brandstof - 1

FARE! Brændstoffet er yderst brandfarligt.

Opbevar brændstoffi egnede beholdere, der er godkendt for brændstoffer, pa et sikkert sted, der er væk fra varmekilder eller abne flammer.

Sorg for at der ikke er rester af græs eller blade aller store mængder fert od beholderne og i området hvor benzinen opbevares.
- Beholderne ma ikke vare tilgaengelige for børn.
Det er forbudt at ryge under opfyldning.
eller afterfyldning af brændstof og i det
hele taget nár brændstoffe handteres.
- Fyld brændstof på vha. entragt og kun.uden for.
- Undgå at indände brændstofdampe.
Pafyld aldrig brændstoffet, og fjern aldrig brændstoffankens dæksel, nar motoren er i gang eller stadig er varm.
Abn brændstoftankens dæksel langsom for gradvist at aflaste det interne tryk.
- Tilnaerm aldrig en aben flamme til beholderen for at kontrollere indholdet.
- Start/DD/brændstof, men flyt i stedet maskinen væk fra det forurenede omrade for at undgå brand. Vent til brændstoffet er fordampet og dampen er forsvundet.
- Rens straks ethvert spelaf brændstof, der matte vare spildt over maskinen eller på jorden.
Sorg altid for at stramme daekslet godt, bade pa tank og brændstofdunk.
- Start aldrig maskinen pa det sted, hvor pafyldningen er foregået. Start af motoren skal ske i en afstand pa mindst 3 meter fra det sted, hvor der er foretaget pafyldning af brændstoffet.
- Undgå at der spildes brændstof pà tøj; sāfremt det sker, skal man skifte tøj, ∀r motorenændes.

2.3 UNDER BRUG

Arbejdsomrade

  • Lad ikke motoren køre i lukkede rum hvör der er risiko for farlig ophobning af kulilte. Maskinen skal startes i det fri eller på steder med tilstrækkelig udluftning. husk altid på, at motorens udstandningsgasser er giftige.
  • Under start af maskinen må man ikke rette lydpotten og hermed udstødningsgassen mod brandfarlige materialer.
  • Maskinen pågressive anvendesi eksplosionsfarlige miljør, i nærheden af brandfarlige væsker, gas erler stov. Elektriske kontakter eller mekanisk gnidning kan skabe gnister, som kan antænde stov eller dampe.

Arbejd udelukkende i dagslys ell med en god kunstig belysning. Sigtforholdene skal vare gode.
- Personer, børn og dyr skal holdes væk fra arbejdsområdet. Børn skal overvåges af en,anden voksen.
- Undgå at arbejde med vådt graes, när det regner og der er risiko for uvejr, især lyn.
Vær saerligt opmærksom pa ujaevnt terræn (buler, forhøjninger), skræninger og skjulte farer og vær opmærksom pa eventuelle forhindringer, som kan begræanse udsynet.
Vær meget forsigtig i nærheden af grofter, afgrunde eller volde. Maskinen kan kraenge over, hvis et hjul passerer en kant eller hvis kanten giver after.
Vær forsigtig pa terræn der skræner, hvor man skal ære saerligt opmaerkso for at undga at vælte eller miste kontrollen over maskinen. De væsentligste ársager til, at herredømmet over maskinen mistes, er følgende:

-Manglendevejgreb
- For høj hastighed
- Ukorrekt bremsning
- Maskinen ikke egnet til anvendelse
- Manglende kendskap til terrenforhold og de effekter det kan have.
- Ukorrekt brug som bugseringskoretj.

Betjening

  • Undgå at blive distraheret og forbliv koncentreret under kørsel og arbejde.
  • Udvis stor forsigtighed i bakgear aller under bagudkorsel. Bade for og under bagudkorsel bor du se bagud for at sikre, at du ikke støder på forbinderger.
    Vær forsigtig nár der trækkes laster.
    eller der anvendes tungt udstyr.

  • Trækbommene ma kun kobles
    på godkendte steder.

  • Undgå bratte drejninger. Vær specielt opmaerkoms under bagudkørsel.
  • Anvend kontravaegtlodder
    eller vægt på hjulene, nag
    brugsanvisingen foreslår dette.

  • Udvis opmaerksohed, nár der anvendes opsamlingsponer og tilbehør, som kan påvirke maskinens stabilitet, specielt på skråninger.

  • Hold altid hænder og fødder væk fra skæreanordningen, både under opstart og under drift af maskinen.
  • Advarsel: skareanordningen fortsetter med at dreje nogle sekunder after at den er frakoblet eller after slukning af motoren
    Vær specielt opmaerksom, hvis rotorhuset indeholder mere end en skareanordning, da disse kan vare indbyrdes forbundet.
  • Hold dig altid på afstand fraudkasterabningen.

  • Rør ikke ved dele af motoren som under driften bliver varme. Risiko for forbænding.

  • For at undgå brandfare mä maskinen aldrig afterlades i høj græs med motoren taendt.

Stands straks motoren i tilfælde af brud ell er ulykker under arbejdet, og fyt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser pa sig selv eller andre personer. Yd straks den nødvendige førstehjælp, hvis ulykken har medfort kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medfore skader ell er kvæstelser pa.personer og dyr.

Begrænsninger ved brug

  • Anvend aldrig maskinen med beskadigede, manglende eller forkert placerede beskyttelsenusanordninger (opsamlingspose, beskyttelsen for sideudkast, beskyttelsen for bagudkast).
  • Anvend/DDke maskinen, hvis tilbehoreller værktjoer/DDke er monteretpà de tilsigteste ster.
  • Det er ikke tilladt at frakoble, fjerne eller manipulere sikkerhedsanordningerne/ mikroafbryderne.
  • Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en[lille maskine for at udføre etHardt arbejde;brugen af en hensigtsmæssig maskine mindsker risiciene og forbeder arbejdets kvalitet.
    Denne maskine er ikke typegodkendt til anvendelse på offentlige veje. I folge færdselsloven违法犯罪 kun anvendes i lukkede private omrader uden trafik.

2.4 VEDLIGEHOLDELS, OPMAGASINERING

En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne.

Vedligeholdelse

  • Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres.
    For at reducere brandrisikoen skal det med javnemellemrum kontrolleres, at der化进程 er olie og/eller brændstoflaekager.
    Vær forsigtig i forbindelse med justering af maskinen for at undgå at klemme fingrene mellem skareanordningen i bevægelse og maskinens faste dele.

Det oplyste stoj- og vibrationsniveaulet i donne betjeningsvejledning svarer til maskinens maksimale driftsvaerdier. Brug af

en-ieke-afbalanceret skareanordning,for hoj korehastighed ellmer Manglende vedligeholdelse kan have en markant indflydelse pa stog- og vibrationsniveauaut. Det er derfor ndvendigt at forebygge mulige skader som folge af hoj stog og vibrationer.Vedligehold maskinen,baer horevarn og hold pauser under arbejdet.

Opmagasinering

  • Anbring jetzt en maskine med brændstof i tanken i et rum, hvor brændstofdampen kan na en flamme, en gnist aller en varmekilde.
    For at mindske risikoen for brand ma kasser med opskaret materiale nikke afterlades i et lukket rum.

2.5 MILJØBESKYTTELSE

Miljobeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mensesker og det miljø, vi lever i.

  • Undgå at ∀e til gene for nabolaget. Brug kun maskinen til fornuftige tider (ikke tidligt om morgenen aller sent om aftenen/natten, ℝ der kan ∀e til gene for de nærmeste omgivelser).
    Overhold noje de lokale bestemmelse hvad angar bortskaffelse af emballage, olie, brændstoffer, batterier, filtre, slidte dele og andre komponenter, som kan pärvirke miljoet. Disse typer affald ma ikke bortskaffes sammen med det almindelige husholdningsaffald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sorge for genanvendelse af materialerne.
    Overhold noje de lokale bestemmelier vedrorende bortskaffelse af restmaterialiet after klipningen.
  • After endt levetid mä maskinen ikke afterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaffelse i henhold til de gældende lokale bestemmelier.

3. KEND DIN MASKINE

3.1 BESKRIVELSE AF MASKINEN OG DENS TILSIGTEDE ANVENDELSE

Denne maskine er en plaeneklipper med forer siddende om bord

Maskinen er udstyret med en motor, der driver henholdsvis en skareanordning, som sidder under en skerm, og en transmission, som sørger for maskinens fremdrift. Maskinen har baghjulstræk. Bagakslen kan vare udstyret med:

Brugeren kan fra førersædet styremaskinen og betjene hovedkontrollere.

Sikkerhedsanordningerne monteret på maskinen, vil standse motoren og skareanordningen inden for et par sekunder (afsnit 6.2.2).

3.1.1 Tilsigtet drug

Denne maskine er designet og fremstillet til klipning af graes.

Generelt kan davon maskine:

  • MP 84 / MP 98 serierne kan:
  • skare graesset og samle det i opsamlingsposen
  • skare graesset og kaste det ud fra den bagerste del
  • skare graesset, snitte det og lægge det på terrænet ("multiclip").
  • SD 98/108 serienne kan:
  • skare graesset og kaste det sidelaens ud
  • skare graesset, snitte det og lægge det på terrænet ("multiclip").

Ved anvendelse af det særlige tilbehør, som fabrikanten leverer sammen med maskinen, eller som kan købes separat, er det muligt at udføre dette arbejde på forskellige@mader som beskrevet i maskinens brugsanvisning ellbrugsanvisningen for det enkelte tilbehør. På samme mæde er det muligt at montere ekstra tilbehør (hvis dette er godkendt af fabrikanten), sä maskinen kan anvendestil andre former for arbejde i henhold til grænserne og betingelserne, som fremgår af brugsanvisningen for det konkrete tilbehør.

3.1.2 Utilsigtet drug

  • Enhver,andenbrugendodeovenfor beskrevnekanvarefarligogrisikereat medforekvastelserog/ellermaterielle skader.Uegnetbrugerforeksempel ffolgende(menikkeudelukkende):

  • transport på maskinen eller på en anhaenger af andre personer, born erler dyr, da de risikerer at falde af og padrage sig alvorlige kvæstelser erler at forhindre sikker korsel;

  • at trække ellr skubbe laster uden at anvende det fertil beregnede tilbehør;
  • anvendelse af maskinen pa et ustabilit, glat ell er ujaevnt terraan erer pa terraener med

sten, vandpytter eller sumpe, som ikke muliggør en vurdering af terrænets tæthed; - aktivering af skæreanordningen på områder utden græs; - anvendelse af maskinen til at opsamle blade eller rester.

VIGTIGT Uegnet brug af maskinen medforer, at garantien bortfalder. Endvidere ophorer producentens ansvar, hvilket betyder, at brugen selv er ansvarlig for eventuelle udgifter som folge af skader aller kvastelser pa sig selv aller andre personer.

3.1.3 Brugere

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Maskinen er beregnet til "hobbybrug".

VIGTIGT Maskinen skal
anvendes af enenkelt bruger.

3.2 SIKKERHEDSMAERKNING

Maskinen er mærket med forskellige symboler (fig. 2). Symbolerne skal huske brugeren på de handlinger, som skal udfores for at benytte maskinen på sikker vis. Symbolernes betydning:

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 1

Advarsel: Laes anvisningerne, inden maskinen anvendes.

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 2

Advarsel: Fjern
tændingsnøglen og læs
anvisningerne inden
udførelse af vedligeholdelse
eller reparationer.

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 3

Fare! Udslyngning af genstande: Arbejd ikke.uden forudgående montering af beskyttelsen på bagudkastet eller opsamlingsposen. (kun modeler med opsamling bagpa)

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 4

Fare! Udslyngning af genstande:Arbejd ikke.udendudkast skærm.(kun modeller med sideudkast)

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 5

Fare! Udslyngning af genstande: Hold en passendeafstand til personer

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 6

Fare! Maskinen kan krænge: Brug aldrig maskinen på en hældning på mere end 10^

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 7

Fare! Kvaestelser: Kontroller, at børn opholder sig i passende afstand fra maskinen, narr motoren er aktiveret

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 8

Risiko for skæring. Skære-anordninger i bevægelse. Sørg for at holde hænder og fdder utden for rotorhuset, hvor skære-anordningerne er anbragt.

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 9

Advarsel! Hold Dem pa afstand af de varme overflader.

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 10

Under brug af kit til trækning bør man overholde grænserne for belastning, som er angivet pa mærkaten, savel som sikkerhedsanvisningerne.

STIGA Tornado 3108 HW - SIKKERHEDSMAERKNING - 11

Advarsel! Man ma aldrig bruge hojtryksrensere til at vaske transmissionen.

VIGTIGT Hvis maerkaterne er blevet odelagt.
eller er ulaeselige, bor de udskiftes. Ret
henvendelse til dit autoriserede servicecenter
for at fa udleveret nye maerkater.

3.3 TYPESKILT

Typeskiltet indeholder de folgende data (fig. 1):

  1. Lydeffektniveau
  2. CE- overensstemmelsesmaerkninq
  3. Konstruktionsar
  4. Motorens effekt og omdrejningshastighed
  5. Maskinens model
  6. Type of maskine
  7. Serienummer
  8. Vægtikg
  9. Fabrikantens navn og adresse
  10. Type of transmission
  11. Varenummer

Skriv maskinens identifikationsoplysninger i felterne på etiketten på indersiden af forsiden.

VIGTIGT Anvend identifikationsdataene pä typeskiltet hver gang der rettes henvendelse til det autorisere de servicecenter.

VIGTIGT Eksemplet pa overensstemmelseserklaringen findes pa de sidste sider i donne manual.

3.4 HOVEDKOMPONENTER

Maskinen er konstrueret af følgende hovedkomponenter, som har følgende Funktioner (fig. 1):

A. Rotorhus: er encheden som bestar af skærmen, der omslutter de roterende knife, og af de roterende knife.
B. Skareanordning: kniven som afskærer græsset. Ribberne på enden af kniven transporterer det afskarne graes til udkasterabningen.
C. Sideudkast skærm: en sikkerhedsbeskyttelse for at forbhindre udslyngning af eventuelle genstande, der opsamples af kniven (kun modeller med sideudkast).
D. Udkasterabning: abningen i rotorhuset, hvor graesset fores ind i opsamlingsposen (kun modeller med opsamling bagpá).
E. Opsamlingspose: posing opsamler det afskarne graes og fungerer samtidig som et sikkerhedselement, idet den forhindrer udslyngning af genstande, der opsamples af skareanordningen (kun modeller med opsamling bagp).
F. Beskyttselse pa bagudkast (fas pa anmodning): monteret i stedet for opsamlingsposen og forhindrer at eventuelle genstande opsamlet af skareanordningen, slynges ud gennem abningen (kun modeller med opsamling bagpa).
G. Førersæde: førerens arbejdssposition, som er udstyret med en "dødemandsknap", der aktiverer bestemte sikkerhedsanordninger, narr førersædet forlades.
H. Batteri: leverer strøm til start af motoren. Batteriets specifikationer og anvisninger til brug er beskrevet i den sørskilte handbog hertil.
I. Motor: motoren driver skæreanordningens og hjulenes rotation. Dens karakteristika og anvendelse er beskrevet i den saerskilte handbog hertil.
J. Forreste kofanger: bruges for at beskytte maskinens forreste dele.
K. Rat: styrer forhjulene.

4. MONTERING

Sikkerhedsforskrifterne, som skal folges, er beskrevet i kap.

Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede

pá fabrikken. Disse componenter skal monteres after fjernelse af emballagen.

Udpakningen og den endelige montering skal udfores pa en javn og stabil overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug før instruktionerne i afsnittet "MONTERING" er fuldforte.

4.1 KOMPONENTER TIL MONTERINGEN

I pakningen finder man ogsa alle komponenter til montering, som er angivet i den ffolgende tabel:

Beskrivelse
1 Rat
2 Instrumentbrætdæksel og monteringsdele til rattet
3 Føræsæde
4 Batteri
5 Forreeste kofanger
6 Afstandshjul
7 Pose med tilhørende monteringsskruer og vejledning (kun til modeller med opsamling bagpå)
8 Bagpladens nederste del, poseholderne og det tilhørende tilbehør og monterings-dele (kun til modeller med opsamling bagpå)
9 Sideudkast skærm (kun til modeller med sideudkast)
10 Deforstærkning af rotorhuset (kun til modeller med sideudkast, hvis den findes).
11 Konvolut med: - brugervejledninger og dokumenter - skruer og møtrikker til montering af sædet - medfølgende dele til montering af sideudkast skærm (kun til modeller med sideudkast) - skruer til montering af batterikablerne - 2 startnøgler - en reservesikring (10 A)

4.1.1 Udpakning

  1. Abn emballagen forsigtigt forkke at risikere at tabe enkeltdele
  2. Laes dokumentationen i kassen, inklusivijkevejledning.
  3. Tag alle umonterede enkeltdele ud af kassen.
  4. Tag maskinen ud af emballagen under overholdelse af falgende forholdsregler: - indstil skereanordningen til maksimal hojde (afsnit 5.10) for at undgå at

beskadige den, nár maskinen kores
ned fra pallen den leveres på;
- Kør maskinen ned af pallen den leveres på.

For modeller med hydrostatisk transmission skal man anbringe handtaget til udloesning af bagerste transmission i udlost position (afsnit 5.13).

4.2 MONTERING AF STYR

  1. Anbring maskinen plant, og ret forhjulene ligeud.
  2. Montér navet (fig. 3.A) på akstrlen (fig. 3.B). Sorg for, at stiften (fig. 3.C) er korrekt indsat i navets sæde.
  3. Indsæt afskærmningen til instrumentbrættet (fig. 3.D) ved at klikke de syv kroge på plads i de tilsvarende sæder.
  4. Montér styret (fig. 3.E) pá navet (fig. 3.A) sáledes, at egerne vender mod førersædet.
    5a. Kun for rat af type "I" - Indsæt afstandsstykket (fig. 3.F) og fastgør rattet med den medleverede skruer (fig. 3.G) i den viste rækkefolge.
    5b. Kun for rat at type "II" - Fastgor rattet med de medleverede skruer (fig. 3.F, 3.G) i den viste rækkefolge.
  5. Saet daekslet pa rattet (fig. 3.H) ved at klikke det pa plads.

4.3 MONTERING AF FØRERSæDE

Monter forersaedet (fig. 4.A) pA pladen (fig. 4.B) ved hjaelp af skruerne (fig. 4.C).

4.4 MONTERING OG TILSLUTNING AF BATTERI

Batteriet (fig. 5.A) befinder sig under sædet og holds pa plads af en fjeder (fig. 5.B).

  1. Tilsut first det rode kabel (fig. 5.C) til (+) -polen og derefter den sorte kabel (fig. 5.D) til (-) -polen ved hjælp af de medleverede skruer som vist.
  2. Smør klemmerne med silikonefedt og sorg for korrekt placering af det rode kabels (fig. 5.E) beskyttelseshætte.

VIGTIG Sorg altid for en fuldstændig genopladning under overholdelse af forskrifterne i batteriets brugsanvisning.

VIGTIGT For at undgå udloösning af beskyttelsenordningen i det elektroniske kort mA motoren ikke startes, for batteriet er opladet.

4.5 MONTERING AF FORRESTE KOFANGER

1a. Kun for kofangere at type "I" Montér den forreste kofanger (fig. 6.A) pa den nederste del af rammen (fig. 6.B) med de fire skruer (fig. 6.C).

  1. Montér de to holdere (fig. 6.A) og (fig. 6.B) på den nederste del af rammen (fig. 6.C) i den monteringsretning som er vist på: R= højre; L= venstre.
  2. spænd skruerne (fig. 6.D) fast.
  3. Fastgør den forreste kofanger (fig. 6.E) på holderne (fig. 6.A) og (fig. 6.B) med skruerne (fig. 6.F) og møtrikkerne (fig. 6.G).

4.6 MONTERING AF SIDEUDKAST SKERM (KUN TIL MODELLER MED SIDEUDKAST)

  1. Fra sideudkast skærm (fig. 7.A) indrel, montér fjederen (fig. 7.B) ved at indsætte endestykket (fig. 7.B.1) i hullet, og dreje det SSE bade fjederen (fig. 7.B) og endestykket (fig. 7.B.2) er korrekt huset i de tilsvarende sæder.
  2. Placér sideudkast skærm (fig. 7.A) i forbindelse med holderne (fig. 7.C) for rotorhuset, og ved hjælp af en skruetækker, drej fjederens (fig. 7.B.2) andet endestykke (fig. 7.B) for at bringe det udvendigt for sideudkast skærm.
  3. Indsæt stiften (fig. 7.D) i hullerne på styrene (fig. 7.C) og prepladen. Sørg for at stiften fores indvendigt gennem fjederens viklinger (fig. 7.B), indtil den hulledeendekommen helt ud af det inderste styr.
  4. Indsæt skålen (fig. 7.E) i stiftens (fig. D.1) hul (fig. 7.D) og drej stiften indtil det netop er muligt at folde de to ender (fig. 7.E.1) på skålen (ved brug af entang), sä den ikke risikerer at glide af og medfrole at stiften (fig. 7.D)kommen ud.

Kontroller, at fjederen fungerer korrekt, og fastholder prepladen i en stabil sankenet position, og at stiften er indsat og sekskan falde ud ved et uheld.

VIGTIGT Pà modeller med mulighed for sideudkast: sorg for, at beskyttelsen for sideudkast (fig. 13.A) er sænket og låst med sikkerhedshändtaget (fig. 13.B).

VIGTIGF For afmontering ell er vedligeholdelse af deflektoren, skal du huske at skubbe sikkerhedshandtaget (fig. 14.B) og lofte beskyttelsen for sideudkast (fig. 14.A), sa den kan afmonteres.

BEMERK Folg fremgangsmaden for montering i den omvendte raskefolge, for at afmontere deflektoren.

4.7 MONTERING AF SIDEFORSTÆRKNINGEN AF ROTORHUSET (KUN TIL MODELLER MED SIDEUDKAST, HVIS DEN FINDES).

Ferdiggor monteringen af skareanordningen ved at montere sideforstærkningerne pa skareanordningens profil med de medfolgende skruer (fig. 8)

4.8 MONTERING OG AFSLUTNING AF DEN BAGERSTE PLADE (KUN TIL MODELLER MED SIDEUDKAST)

  1. Montér de to nederste bøjler (fig. 9.A) og (fig. 9.B). Overhold monteringsretningen, der er vist i figuren. Fastgør bøjlerne ved at fastspænde skruerne (fig. 9.C) og motrikkerne (fig. 9.D).
  2. Fjern de to skruer (fig. 9.H), som skal anvendes afterfolgende.
  3. Montér bagpladens nederste del (fig. 9.E), og fastgør den til de nederste bojler ved hjælp af skruerne (fig. 9.F) og (fig. 9.G) (fastspænd ikke fuldstændigt).
  4. Afslut fastgaringen af den nederste del (fig. 9.E) af den bagerste plade ved at skrue de to midterste skruer (fig. 9.H), som tidigere brev fjernet, og de fire overste skruer (fig. 9.I) helt i
  5. Stram de to nederste mootrikker (fig. 9.G).
  6. Indsæt handtaget (fig. 9.J) til tilstandssignalet for fyldt pose i det respektive sæde (fig. 9.K), og pres det nedad, indtil der høres et "klik".
  7. Montér de to poseholdere (fig. 9.L) og (fig. 9.M). Overhold monteringsretningen, der er vist i figuren. Fastgör holderne ved at fastspænde skruerne (fig. 9.N) og fjederskiverne (fig. 9.O).

5. BETJENINGSORGANER

5.1 NØGLEAFBRYDER

Noglen aktiverer/inaktiverer tænding af maskinen og lygterne (findes ikke i alle modeller).

Den har fire stillinger (fig. 10.A):

STIGA Tornado 3108 HW - NØGLEAFBRYDER - 1

  1. Stopposition. Maskinen slukker omgående.

STIGA Tornado 3108 HW - NØGLEAFBRYDER - 2

  1. Position for tænding af lygter (findes ikke i alle modeller). När motoren er tændt, kan lygterne tændes ved at dreje noglen til这部分 position. For at slukke dem skal noglen drejes over på positionen "kør" igen.
  2. Position "kɔr". Alle Funktioner er aktive..
  3. Tændingsposition. Drej noglen og maskinen tænder. Nár noglen slippes fra positionen "tænding", vender den automatisk tilbage til positionen "kør".

5.2 SPEEDER

Afhengigt af motortypen kan betjeningen af speederen vare af en af to typ:

A. Type "I" med separat betjening af choker (Fig. 10.E + Fig. 10.E.1)
B. Type "II" (Fig. 10.E)

Positionerne angivet svarer til:

STIGA Tornado 3108 HW - SPEEDER - 1

  1. Choker aktiveret - Koldstart.

Anvendes ved start af kold motor. Positionen "CHOKE" gør at der leveres en rigere brændstofblanding og den skal kun anvendes i det strengt nødvendige tidsrum.

STIGA Tornado 3108 HW - SPEEDER - 2

  1. Motorens maks. hastighed. Skal altid anvendes ved start af maskinen, under driften og när der skæres graes.

  2. Motorens min. hastighed. Anvendes\ när motoren er tilstrækkelig varm,\ mens maskinen holder stille.

BEMAERK I forbindse med korsel vaelges en position mellem "langsom" og "hurtig".

5.3 PARKERINGSBREMSEHÄNDTAG

Parkeringsbremsen forbindrernaskinen i at bevege sig, nar den er parkeret.

Handtaget til aktivering har to positioner (fig. 10.D), der svarer til:

STIGA Tornado 3108 HW - PARKERINGSBREMSEHÄNDTAG - 1

  1. Bremse frakoblet. Træd på pedalen (fig. 10.l) for at frakoble handbremsen. Handtaget placer sig i stillingen for handbremse frakoblet.

STIGA Tornado 3108 HW - PARKERINGSBREMSEHÄNDTAG - 2

  1. Bremse indkoblet. Traed pa pedalen (fig. 10.l) i bund for at tilkoble handbremsen og flyt handtaget i positionen for bremse tilkoblet; nar man Iofter foden fra pedalen, forbliver den Iast i sankenet position.

5.4 KOBLING/BREMSEPEDAL (MEKANISK TRANSMISSION)

Denne pedal har to functorier (fig. 10.l):

STIGA Tornado 3108 HW - KOBLING/BREMSEPEDAL (MEKANISK TRANSMISSION) - 1

  1. i den forste del af dens vandring fungerer den som kobling ellertil at udkoble hjultraekket.
  2. i den,anden del af dens vandring fungerer den som bremse,der bremser pa baghjulene.

VIGTIGT Det er不同程度 at udvise stor forsigtighed og ikke forsinke indkoblingen, idet der herved er risiko for overophedning og afterfolgende beskadigelse af motorens transmissionsrem.

BEMAERK Under korslen er det en god ide jakke at holde foden pa pedalen.

5.5 HANDTAG TIL HASTIGHEDSOMSKIFTNING (MEKANISK TRANSMISSION)

Dette handtag har syv stillinger (fig. 10.K):

1

  1. Fem frem-gear

2

Shift til gear SKAL ske, när maskinen er standset.

3

4

5

N

  1. Frigear-stilling «N»

R

For at skiffe fra et gear til et andet skal man træde pedalen (Fig. 10.l) halvt ned og flytte handtaget som vist på etiketten.

5.6 BREMSEPEDAL (HYDROSTATISK TRANSMISSION)

STIGA Tornado 3108 HW - BREMSEPEDAL (HYDROSTATISK TRANSMISSION) - 1

Denne pedal indkobler bremsen pa baghjulene (fig. 10.l)

5.7 TRAEKPEDAL (HYDROSTATISK TRANSMISSION)

Medenne pedal indkobles trækket til hjulene og maskinens hastighed reguleres, bade ved korsel fremad og ved tilbagekorsel (fig. 10.J):

STIGA Tornado 3108 HW - TRAEKPEDAL (HYDROSTATISK TRANSMISSION) - 1

  1. Frem-gear. Træd med spidsen af foden på den forreste pedal for at indkoble frem-gearet. Ved at ogetrykket på pedalen i oges maskinens hastighed gradvist.
  2. Bakgear Bakgearet indkobles ved at traede pa den bagerste pedal med haelen.
  1. Frigear-position. När pedalen slippes, vender den automatisk tilbage til frigear-positionen.

BEMAERK Hvis pedalen til trak indkobles i retningen fremad eller tilbag med parkeringsbremsen (fig. 10.D) indkoblet, vil motoren standse.

5.8 HändTAG TIL UDLösNING AF DEN HYDROSTATISK TRANSMISSION (HYDROSTATISK TRANSMISSION)

Dette handtag har to positioner, der angives pa mærkatet (fig. 10.L):

STIGA Tornado 3108 HW - HändTAG TIL UDLösNING AF DEN HYDROSTATISK TRANSMISSION (HYDROSTATISK TRANSMISSION) - 1

  1. Transmission udkoblet: reducerer belastningen betydeligt; kraves for at flyttemaskinen med handkraft med motoren slukket.

VIGTIGT For at undgå beskadigelse af transmisioen ma donne handling kun udfores med motoren standset og pedalen (fig. 10.J) i frigear-positionen.

5.9 TILKOBLING OG FRAKOBLING AF SKAEREANORDNINGERNE

Den svampeformede kontakt gør det muligt at indkoble skæreanordningen ved hjælp af en elektromagnetisk kobling (fig. 10.B):

STIGA Tornado 3108 HW - TILKOBLING OG FRAKOBLING AF SKAEREANORDNINGERNE - 1

  1. Skareanordningerne tilkoblede. Rund stopknap trukket ud.

STIGA Tornado 3108 HW - TILKOBLING OG FRAKOBLING AF SKAEREANORDNINGERNE - 2

  1. Skæreanordningerne frakoblede. Rund stopknap indtrykket.

  2. Ved frakobling af skareanordningerne, aktiveressamtidigt en bromse, der standser deres rotation inden for et par sekunder.

BEMAERK Safremt skareanordningerne aktiveres uden overholdelse af sikkerhedsforskrifterne, vil motoren blive standset, ell er det vil ikke muligt at starte den (se afsnit 6.2.2)

5.10 SIKKERHEDSKNAP TIL KLIPNING I BAKGEAR

STIGA Tornado 3108 HW - SIKKERHEDSKNAP TIL KLIPNING I BAKGEAR - 1

Mens knappen (fig. 10.F) holdestrykket, er det muligt at bakke medindkoblede skareindretninger, uden atdet medforer standsnig af motoren.

5.11 HändTAG TIL JUSTERING AF KILIPPEHØJDE

Med dette handtag lottes og sankenes rotorhuset, som kan placeres i 7 forskellige klippehjder (fig. 10.G).

STIGA Tornado 3108 HW - HändTAG TIL JUSTERING AF KILIPPEHØJDE - 1

De syv positioner er angivet fra "1" - "7" på skiltet. Positionerne svarer til klippehøjder fra 3 til 8 cm.

STIGA Tornado 3108 HW - HändTAG TIL JUSTERING AF KILIPPEHØJDE - 2

For at skifte fra den ene position til den anden flyttes handtaget sidelens, og derefter indfores handtaget i et af stophakkene.

STIGA Tornado 3108 HW - HändTAG TIL JUSTERING AF KILIPPEHØJDE - 3

5.12 KONTROLLAMPE OG LYDADVARSEL (KUN MODELLER MED OPSAMLING BAGPA)

  • Kontrollampe (fig. 10.C) tændes, narrøglen (fig. 10.C) er i positionen "KØR". Kontrollampen forbliver tændt sa længe maskinen er i Funktion.
  • Säfremt kontrollampen blinker, betyder dette, at motoren ikke kan starte (se afsnit 6.2.2).
  • Lydalarmen meddeler, at opsamlingsposener fuld (se afsnit 6.5.5).

5.13 HändTAG TIL VIPNING AF OPSAMLINGSPOSEN (KUN MODELLER MED OPSAMLING BAGPA)

Denne stang kan tages ud af sit sæde. Den muliggørvipning af opsamlingsposen for atommen den og gør hermed arbejdet lettere for operatoren (fig. 10.H).

6. BRUG AF MASKINEN

Sikkerhedsforskrifterne, som skal folges, er beskrevet i kap. 2. Disse forskrifter skal folges noje for at undgå alvorlige risici eller farer.

6.1 KLARGØRING

Før arbejdet startes er det nodvendigt at udfore en rakte kontroller og handleringer for at sikre, at arbejdet udfores hensigtsmaessigt og under sikre forhold.

6.1.1 Päfyldning af olie og benzin

VIGTIGT Maskinen leveres uden motorolie og brandstof.

För maskinen tages i brug, skal man kontrollere at der er brændstof pa og oliestanden (afsnit 7.2, afsnit 7.3). For oplysninger og forholdsregler ved papyldning entaf brændstof allerfterfyldning af olie følges anvisningerne i (afsnit 7.2, afsnit 7.3) og i motorens instruktionsbog.

6.1.2 Regulering af førersæde

For at variere sædets position skal de fire fastsættelsesskruer (fig.11.A) løns og sædet skubbes lungs kærvhullerne på støtten. Når førersædet er indstillet i den korrekte position, fastspændes de fire skruer (fig. 11.A).

6.1.3 Daektryk

Et korrekt dæktryk er afgorende for at opreholde rotorhuset i en position parallel med græsplænen og dermed en ensartet klipning af plænen.

  1. Skru beskyttelseshætterne af
  2. Tilslut ventilerne til et trykluftssystem med et manometer (fig. 12).
  3. Juster trykket til de angivne værdier i tabellen "Tekniske data".

6.1.4 Klargoring af maskinen til arbejde

BEMAERK Denne maskine gør det muligt at klippe græsplænen på forskellige mær. Inden man gár i gang med arbejdet, er det hensigtsmæssigt at indstille maskinen i overensstemmelse med den måde, klipningen skal udføres pa.

a. Klargoring til klipning og sideudkast af græsset på jorden (kun for modeller med sideudkast):

  • Sørg altid for, at deflektorens indvendige fjeder (fig. 13.A) og sikkerhedshandtaget (fig. 13.B, 14.B) fungerer korrekt, og hold dem fast i sænket stilling.

b. Klargoring til klipning og opsamling af græsset i opsamlingsposen (kun modeller med opsamling bagpå)

  • Fasthægt opsamlingsposen (fig. 15.A) på holderne (fig. 15.B), og concentr den i forhold til bagpladen. Centering sikres ved anvendelse af den hijre holder som sidestotte.
  • Kontroller at opsamlingsposens nederste afstiver hægter sig på stopholderen (fig. 15.C).

c. Klargøring til klipning og bagudkast af græsset på jorden (kun for modeller med opsamling bagpå)

  • Hvis maskinen skal benyttes.uden opsamlingspose, er det muligt at bestille et kit til beskyttelse af bagudkastet (fig. 16; kap. 15.5), som skal fastgores til bagpladen som angivet i den pagaeldende brugsanvisning.

d. Klargoring til klipning og bioklip af græsset

  • Säfremt man önsker at klippe græsset, snitte det i meget små stykker og afterlade det på plænen, kan der på anmodning leveres et sæt til "multiclip" (kap. 15.1), der skal fastgøres som anvist i den medfolgende vejledning.

6.1.5 Indstilling af afstandshjulene

Afstandshjulenes formaler at mindske risikoen for, at klipperskjoldets kant slar mod graeslaget og rivet det af, især pa ujevne terrener. Anbring afstandshjulene som vist (afsnit 7.4).

6.2 SIKKERHEDSKONTROLLER

Udfor de folgende sikkerhedskontroller og kontrotler at resultaterne svarer til dem som er anfort i skemaerne.

Udfør altid sikkerhedskontrollerne for maskinne tages i brug.

6.2.1 General sikkerhedskontrol

Emne Resultat
Batteri Ingen skader på detshus, dæksel eller klemmer
Beskyttelse på bagudkast, opsamlingsposeHele. Ingen beskadigelse. Monteret korrekt.
Beskyttelse på sideudkast, indsugningsgitterHel. Ingen beskadigelse. Monteret korrekt
Brændstofanlæg og forbindelser.Ingen lækager.
Elektriske ledninger. Isoleringer intakt. Ingen mekanisk beskadigelse.
Oliekredsløb. Ingen lækager.Ingen beskadigelse.
Kør maskinen frem og tilbage og indkobl frigear-positionen/ slip koblingspedalen (afsnit 5.5; afsnit 5.7)Maskinen sætter farten ned og den standser
Træd på bremsepedalen (afsnit 5.4; afsnit 5.6)Maskinen standser
Prøvekørsel Ingen usædvänlige vibrationer. Ingen usædvänlige lyde
Sikkerhedsanordninger De reagerer som anvist i afsnit 6.2.2

6.2.2 Kontrol af sikkerhedsanordningerne

Sikkerhedsanordningerne fungerer
pà baggrund af to kriterier:

A. forbhindre start af motoren, hvis sikkerhedsbetingelsene ikke er opfyldt;
B. standse motoren, hvis blot en sikkerhedsbetingelse ikke laengere er opfyldt.

Handling Resultat
1. transmission i "frigear";2. skæreanordningerne er frakoblede;3. operatoren sidder i førersædet.Motoren starter
operatorøren forlader førersædetMotoren standser
opsamlingsposen løftesEller beskyttelsen påbagudkastet fjernes, mens skæreanordningen er indkoblet (kun modeller med opsamling bagpå)Motoren standser
parkeringsbremsenindkobles,uden først at havefrakoblet skæreanordningenMotoren standser
hastighedsomskifteren ullertrækpedalen betjenes,menshandbremsen er indkobletMotoren standser
der skiftes til bakgear,mens skæreanordningerneer tilkoblede, udenførst at have trykket paskskerhedsknappen(afsnit 5.9)Motoren standser

Hvis en af kontrollerne ikke fær til,resultatet angivet i tabellerne, ma maskinen ikke anvendes! Ret henvendelse til et servicecenter for de relevante kontROLLER og en eventuel reparation.

VIGTIGT Vær altid opmærksom pa, at sikkerhedsanordningerne forhindrer start af motoren, nar sikkerhedsbetingelsene ikke er opfyldt. I disse tilfælde, nar startmuligheden er aktiveret ingen, kan motoren Forst startes, nar noglen (fig. 10.A) har vær et drejet tilbage i stopposition.

6.3 BRUG PÅ SKRÄNINGER

Overhold grænserne angivet i tabellen "Tekniske data" og på "fig. 19" uanset køreretningen.

Husk, at ingen skräning er "sikker". Ved anvendelse af maskinen på skräninger skal der udvises særlig opmærksomhed. For at undgå væltning eller tab af herredømmet over maskinen, anbefales det:

  • Frarades det at klippe en skräning på tværs; Græsplæner på skrænende terræn skal klippes på langs i op-ller nedadgaende retning og aldrig på tværs. Kontroller under retningsskift, at hjulene, som befinder sig øverst, ikke støder på forbinder (sten, grene, roddder osv.), der kan resultere i,

at koretojet skrider ud til siden, krænger over eller at herredømmet mistes.

  • At undgå pludselig standsning eller start på skräninger, både i opadgaende og nedadgaende retning
  • Indkobl langsomt og vaer saerligt opmaerksom pa traekket for at undga at maskinen kraenger.
    Sank hastigheden: -for ethvert retningsskift og i skarpe sving -fdr der kores pa skraninger, iser nedad
  • Indsæt aldrig bakgearet for at reducere hastigheden under nedkørsel, da dette kan medføre at du mister herredømmet over maskinen, specielt på lolest underlag.
  • Aktivér altid handbremsen inden maskinen standses og forlades.

Kun modeller med mekanisk transmission: Kør aldrig ned ad stigninger, nag maskinen er i frigear, eller nag koblingspedalen er frakoblet. Aktiver altid et lavt gear,inden maskinen standses og forlades.
Kun modeller med hydrostatisk transmission: Aktiver ikke pedalen til træk,ningar,for at udnytte fremseeffekten fra den hydrostatiske transmission, nar transmissionen ikke er indkoblet.

6.4 START

  1. Abn brændstofhanen (fig. 20.A) (hvis den er der).
  2. Sid ned i førersædet.
  3. Sæt transmissionen i frigear ("N") (afsnit 5.5; afsnit 5.7).
  4. Deaktiver skareanordningerne (afsnit 5.8).
  5. Aktiver handbremsen (afsnit 5.3).
  6. Stil gashandtaget pa maks. omdrejninger "hurtig" (afsnit 5.2).
  7. Ved koldstart: kobl chokeren til (afsnit 5.2 / afsnit 5.2.1)
  8. Indsæt noglen og drej den over i positionen «kør» for atænde det elektriske kredsløb, hvorefter den drejes over i positionen «tænding» for at starte motoren
  9. Nár motoren er startet, slippestændingsnøglen.
  10. Ved koldstart, sa snart motoren korer regelmaessigt:
    10a. Frakobl chokeren (afsnit 5.2, type "II") og flyt gashandtaget i positionen med maks. omdrejninger "hurtig".
    10b. Frakobl chokeren (afsnit 5.2, type "I").

BEMAERK Brug af chokeren narn motoren allerede er varm kan fore til tilsdning af taendroret og forarsage uregelmaessig drift af motoren.

  1. När motoren er startet, flyttes gashändtaget til minimum omdrejningstal - positionen "langsom".

BEMERK I tilfælde af vanskeligheder under startfasen, ma der ikke foretages gentagne forsøg med startmotoren, idet batteriet herved aflades og motoren herved vil blive overfyldt. Anbringændingsnoglen i positionen "stop", vent nogle sekunder og gentag handlingen. Safremt det stadig ikke er muligt at starte motoren, henvises til kapitel 14 i deren manual samt til handbogen for motoren.

6.5 KORSEL

6.5.1 Arbejde og korsel

Under flytning af maskinen, skal du huske at:

  • deaktivere skæreanordningerne (afsnit 5.8);
  • hæve rotorhuset til sin høje position (position «7»);
  • stille gashandtaget i en mellemposition mellem min. omdrejningstal «langsom» og maks. omdrejningstal «hurtig».
  1. Traed pedalen i bund (afsnit 5.4) og flyt gearstangen i 1. gear (afsnit 5.5).
  2. Mens pedalen (fig.10.l) holds nedtradt, slilles handbremsen (afsnit 5.3).
  3. Slip langsomt pedalen der säledes skifter fra Funktionen som «bremse» til Funktion som «kobling» og bevæger baghjulene (afsnit 5.4).

Pedalen skal slippes gradvist for at undgå en pludselig bevægelse, der kan resultere i, at maskinen krænger ell er at herredømmet mistes.

  1. Opna gradvist den onskede hastighed ved hjælp af gashandtaget og gearhandtaget. For at skifte gear skal koblingen aktiveres. Dette sker ved at trykke pedalen halvt i bund (afsnit 5.4; afsnit 5.5).

VIGTIGT Skift til gear SKAL ske, nár maskinen er standset.

Kun modeller med hydrostatisk transmission:

  1. Handbremsen kobles fra og der gives slip på bremsepedalen (afsnit 5.6).
  2. Trækpedalen (afsnit 5.7) trykkes i retningen "kørsel fremad" og den ønskete hastighed opnås ved at regulere trykket på pedalen og ved brug af speederen.

Trækket skal indkobles pa den\ måde som er beskrevet (afsnit 5.7) for at undgå en pludselig bevægelse, der kan resultere i, at maskinen kraŋger ellr at herredømmet mistes - især pa skræninger.

6.5.2 Bremsninq

Sænkørst maskinens hastighed ved at reducere motorens omdrejningstal og træd derefter pa bremsepedalen (afsnit 5.4; afnit 5.6) for at reducere hastigheden yderligere, indtil maskinen standser.

Kun modeller med hydrostatisk transmission:

En vAESentlig nedsaettelse af hastigheden kan allerede fAs ved at give slip pa pedalen til trak (afsnit 5.7)

6.5.3 Bakgear

VIGTIGT Skift til bakgear SKAL ske, narnaskinen er standset.

  1. Traed pä pedalen (afsnit 5.6) indtil maskinen standser;
  2. begynd at bakke ved at traede pa pedalen til trak i retningen bakgear (afsnit 5.7).

For at betjene maskinen gores som beskrevet det afterfolgende:

  1. sæt gashandtaget på maks. omdrejningstal ("hurtig"); deren position skal alto anvendes under brug af maskinen;
  2. rotorhuset hæves til sin højeste position;

  3. skareanordningen indkobles (afsnit 5.8) udelukkende på delve græsplænen; det er vigtigt at den ikke aktiveres på grusflader eller i højt græs;

  4. indstil fremdriftshastigheden og klippehøjden (afsnit 5.10) alt after plænens tilstand (hvor hijt, tæt og fugtigt græsset er);
  5. indled gradvist og yderst forsigtigt fremdriften i det omrade, der skal klippes, som beskrevet ovenfor;

VIGTIGT For at bakke med indkoble deskaereanordninger, er det nodvendigt at trykke og holde sikkerhedskappen trykket ind (afsnit 5.9) for ikke at medfore standsnig af motoren.

Nedsæt hastigheden hver gang der konstateres en reduktion i motorens omdrejningstal.
Vær opmaerksom pa, at der aldrig opnås en ensartet klipning af græsplænen, sæfremt fremdriftshastigheden er for hj i forhold til mængden af graes, der skal klippes.

Frakobl skareanordningerne og flyt rotorhuset til dets højeste position;

Under flytnig fra det ene arbejdsomrade til det andet
Ved korsel hen over seksgraesbeklaedte overflader
Hver gang det er nodvendigt at kore hen over en forbinding.

6.5.5 Rad for at bevar en flot graesplene

  1. For at sikre en flot, gron og blod graesplene er det nodvendigt, at klipningen sker regelmæssigt. Graesplänen kan vare sammensat af forskellige typar græs. Ved hyppige klipninger er det graesset med mange rddder, og som danner et solidt graaslag, der vokser mest. Hvis klipningen derimod udfores minre hyppijt, udvikles fortrinsvis hjt og vildt graes (klover, hvid okseje m.fl.).
  2. Det anbefales at klippe graesset, nar graesplaenen er tcr.
  3. Skareanordningerne skal vare intakte og skarpe, saledes at klipningen bliver ensartet og uten afrivninger, som medforer gullige spidser pa graesstræne.
  4. Motoren skal anwendes ved maks. omdrejningstal for dels at sikre en perfect klipning af græsset og for at opnæ en tilfredsstellende skubbevirkning af det klippede græs gennem udkasteråbningen.
  5. Intervallerne for klipning skal fastsættes på baggrund af græssets vækst, idet det forbhindres, at græsset bliver for høj tidsrummet mellem de enkelte klipninger.

  6. I de varme og tøre perioder anbefales det at græsset er en smule højere, således udtørring af jorden forbhindres.

  7. Den optimale højde for en velpasset græsplæne er ca. 4-5 cm, og ved en,enkelt klipning bør der ikke afklippes mere end 1/3 af den samlede højde. Hvis græsset er meget højt, anbefales det at klippe græsplænen ad to omgange med 1 dags mullemrum. Første klipning udfores med maks. højde og eventuelt med reduceret bredde, og den,anden klipning skal finde sted med den onskede højdeindstilling (fig.21).
  8. Græsplaenen bliver smukkere, hvis klipningen finder sted skiftevist i de to retninger (fig. 22).
  9. Safremt udkasterabningen viser tegn pa tilstopning, anbefales det at reducere hastigheden, idet den kan vare for hoj i forhold graesplaenens tilstand. Safremt problemet vedbliver, kan det vare tegn pa, at skareanordningen er blevet slov, ellr at ribbernes profiler er deformerede.
  10. Udvis stor forsigtighed ved klipning i nærheden af buske eller lave kanter, da disse kan beskadige rotorhusets kanter og medfore, at det ikke længere stär parallelt med græsfladen.

6.5.6 Tømning af opsamlingsposen (kun modeller med opsamling bagpå)

BEMAERK Tomning af opsamlingsposen kan kun udfores med skareanordningen deaktiveret. I modsat fald vil motoren standse.

  • Sørg for, at posen ikke fyldes for meget for at undgå at udkasteråbningen tilstoppers under drift.
  • En lydalarm signalerer, at opsamlingsposen er fuld:

  • udkobl skareanordningerne (afsnit 5.8) hvorefter signaledafbrydes;

  • stil gashandtaget pamin. omdrejninger "langsom";
  • stands korsel fremad og saet i frigear (afsnit 5.5; afsnit 5.7);
  • aktiverhandbremsen;
  • stands motoren;
  • træk i handtaget (fig. 23.A- kun på nogle modeller) eller tag fat i det bagerste handtag (fig. 23.A1) for at vippe opsamlingsposen, sö den tommas;
  • luk opsamlingsposen igen, sa den forbliver hægtet pa stopperen (fig. 23.B).

6.5.7 Rengoring af udkasterabningen (kun modeller med opsamling bagpa)

  • Klipning af meget højller fugtigt græs ved en for hjfremdriftshastighed kan resultere i tilstopning af udkasteråbningen. I tilfælde af tilstopning skal anvisningerne i kapitel 7.4.2 følges.

6.5.8 Aflutnng af klipning

Nár graessläningen er færdig skal man:

1.deaktivere skareanordningerne;
2. reducere motorens omdrejningstal;
3. kore tilbage til der hvor maskinen skal stilles med rotorhuset loftet til dets hjoeste position.

6.6 STANDSNING

Fremgangsmåde ved standsnig af maskinen:

  1. stil gashandtaget pa min. omdrejninger "langsom"
    For at undgå bagtænding skal gashandtaget anbringes i positionen min. omdrejningstal "langsom" i 20 sekunder, inden motoren slukkes.
  2. sluk motoren ved at dreje noglen over pa positionen stop;
  3. när motoren er slukket, lukkes braendstofhanen (fig. 24.A) (hvis den er der).;
  4. fjern noglen

VIGTIGT For at opretholde batteriets ladning, ma noglen ikke afterlades i positionen "kør" eller "tænding af lygter",.uden at motoren kører.

Motoren kan vare meget varm umiddelbart after at den er slukket. Ror不同程度, icke lyddamperen ell er tilstadende dele. Risiko for forbrandinger.

6.7 EFTER BRUG

  1. Lad motoren kole af, inden maskinen saettes i et hvilket som helst rum.
  2. Rengor (afsnit 7.4).
  3. Sænk rotorhuset, sæt i frigear, indsæt parkeringsbremsen, stands motoren og fjernændingsnøglen (mens man sikrer sig, at alle de bevægelige dele er standset helt): -hver gang maskinen afterlades uten opsyn, førersædet forlades ell er man parkerer maskinen;

7. ALMINDELIG VEDLIGEHOLDELSE

7.1 GENERELLE OPLYSNINGER

Sikkerhedsforskrifterne, som skal folges, er beskrevet i kap. 2. Disse forskrifter skal folges noje for at undgå alvorlige risici eller farer.

För der udføres nogen form for kontrl, rengåring eller vedligeholdelses-/ indstillingsindgreb på maskinen:

  • kobl skareanordningen fra;
  • saet frigear;
  • aktiverhandbremsen;
  • stands motoren;
  • tag noglen ud (afterlad aldrig noglen i maskinen aller indenfor boRs ell er uegnede personers rækkevidde);
  • kontrollér, at ingen dele er i bevægelse;
  • Iaes den tilhorende vegledning;
  • Tag passende beklaedning på, arbejdshandsker og beskyttelsesebriller.
  • Hyppighed og type handlerer er opsummeret i "Tabel over vedligeholdelse". Formålet med tabellen er at bidrage til at opreholde maskinens effektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfor indgrebet, narr den forste frist udlober.
  • Anvendelse af reservationele og tilbehør, som ikke er originale og/eller ikke er korrekt monteret, kan have en negativ virkning på maskinens Funktion og sikkerhed. Fabrikanten kan ikke holdest til ansvar i tilfælde af skader, uheld eller læsioner forårsaget af disseprodukter.
  • Originale reservedele kan fas hos autoriserede servicecentre og forhandlere.

7.2 PAFYLDNING AF BRENDSTOF/ TOMNING AF BRENDSTOFTANKEN

BEMERK Typen af brændstof, der skal anvendes, fremgår af handbogen for motoren.

VIGTIGT Maskinen leveres til brugeren uden brandstof. Folg alle anvisninger motorens manual.

7.2.1 Päfyldning

For at pafylde brændstof:

  1. Skru laget af brændstoftanken og tag det af (fig. 25).
  2. Indsæt tragten (fig. 25).

  3. Vær opmaerkoms pa ikke at fylde brændstoftanken welt op under pafyldning.

  4. Tag tragten ud.
  5. När papyldningen er færdig, skal laget skrues korrekt på og eventuelt spildt brændstof skal torres op.

VIGTIGT Undga at haelde benzin pa plastdelene, da de kan beskadiges. I tilfaelde af spild bor du straks skylle after med vand. Garantien dekerke icke skader ved karrosseriets eller motorens plastdele som folge af benzin.

7.2.2 Tømning af tanken

BEMÄRK Brændstoffe nedbrydes og ma\ ikke blive i tanken i længere tid end 30 dage.\ Før maskinen stilles væk i en længereperiode\ (kap.9),skal brændstoffanken tommes.

Lad motoren kole af for brandstoftanken tommes.

  1. Stil maskinen pa en jaevn overflade udenfor.
  2. Stil en opsamlingsbeholder under aftapningsslangen (fig. 27.A).
  3. Frakobl slangen (fig. 27.A) der sidder ved indgangen til benzinfilteret (fig. 27.B).
  4. Abn brandstofhanen (hvis den er der).
  5. Opsaml brandstoffen egnet beholder.
  6. Forbind slangen (fig. 27.A) igen og husk at anbringe klemmen (fig. 27.C) korrekt.
  7. Luk brændstofhanen (hvis den er der).

Nar arbejdet genoptages, kontrolleres, at der ici er udslip af benzin fra slanger, benzinhane eller karburator.

7.3 KONTROL/EFTERFYLDNING AF MOTOROLIE

BEMÄRK Typen af motorolie, der skal anvendes, fremgär af handbogen for motoren.

VIGTIGT Maskinen leveres til brugeren uden motorolie.

VIGTIGT Følg alle anvisninger i motorens manual.

7.3.1 Kontrol / afterfyldning

Kontroller oliestanden for hver brug.

  • Kontroller motoroliestanden: som angivet præcist i motorens betjeningsvejledning skal olieniveauet ∀e mellem MIN. og MAX mærkerne på oliepinden (fig. 26).

Fyld ikke for meget olie på, det kan på motoren til at overophede. Hvis "MAX"-niveau er overskredet, skal der aftappes olie indtil det korrekte niveau.

7.3.2 Tømning

Motorolen kan vare meget varm, hvis den aftappes umiddelbart after at motoren er blevet slukket. Lad derfor motoren afkole i nogle minutter for olien aftappes.

Udskift motorolien med de intervaller som er angivet i motorens instruktionsbog.

  • Type "I":

  • Stil maskinen pa en jævn overflade.

  • Stil en opsamlingsbeholder under forlaengerslangen (fig. 28A).
  • Hold godt fast om forlangerslangen (fig. 28.A) og skru aftapningsproppen af (fig. 28.B).
  • Opsaml olien i beholderen.
  • Genmontér aftapningsproppen (fig. 28.B) og husk at sætte den indvendige tætningsring på igen (fig. 28.C).
  • Stram den welt til mens forlaengerslangen (fig. 28.A) stille.
  • Rens eventuelt spildt olie.

  • Type "II":

  • Skru pafyldningsdaekslet (fig. 28.l) af.

  • Montér slangen (fig. 28.B) på sprøjten (fig. 28.C) og sæt den helt i bund i hullet.
  • Med sprejten (fig. 28.C) opsuges al motorolien. Vær opmaerk som pa at det skal gores nogle gange, for tanken er helt tom.

  • Type "III":

  • Stil maskinen på en jævn overflade.

  • Anbring en opsamlingsbeholder ud forforlaengelsesrret (fig. 28.A);
  • Tryk pà tappen (fig. 28.B);
  • Fjern forlaengerroret fra stotten, og focr det nedad;
  • Boj forlaengerroret og draen olien ud i en passende beholder;
  • Sætigen forlaengerrøret (fig. 28.A) fast pa støtten (fig. 28.C) inden der fyldes olie pa.
  • Rens eventuelt spildt olie.

VIGTIGT Indlever olien til bortskaffelse i henhold til gaelende lokale regler.

7.4 AFSTANDSHJUL

De forskellige monteringspositioner for hjulene gør det muligt at holde en sikkerhedsafstand "H"mellem rotorhusets kant og terrenet (fig.17.A; fig. 18.A). Juster afstandshjulene alt after terrænets ujævnheder.

Dette indgreb skal altid udfores pa begge hjulene, som skal placeres i samme hjoide MED SLUKKET MOTOR OG MED FRAKOBLEDE SKAEREANORDNINGER.

a. kun modeller med sideudkast

Hver gang maskinen har varet brugt, skalden rengores iht. folgLende vegledning.

7.5.1 Rengoring at maskine

  • Rengør maskinen udvendigt ved at torre karosseriets plastikdele af med en svamp, der er fugtet med vand og rengøringsmiddel. Vær forsigtig med at undgå at motoren, de elektriske componenter og det elektroniske printkort, der er anbragt under instrumentbrættet, bliver våde.
    For at mindske brandfaren skal motor, lydpotte, batterirum holds rent for rester af graes, blade og overskydende fert.

VIGTIGT Anvend aldrig trykluft
eller kraftige rengøringsmidler til
rengøring af karosseri og motor!

VIGTIGT Transmissionen ma ikke vaskes, nar den er varm.

Man ma aldrig bruge hojtryksrensere til at vaske transmissionen

7.5.2 Rengoring af udkasterabningen (kun modeller med opsamling bagpå)

I tilfælde af tilstopning af udkasterabningen, gár man frem som følger:

  1. fjern opsamlingsposen aller beskyttelsen pa bagudkastet;
  2. fjern det ophobede græs i kanalen undefra.

7.5.3 Rengoring af posen (kun modeller med opsamling bagpa)

  1. Tøm opsamlingsposen
  2. Ryst den for at rense den for graes- og jordrester.
  3. Sæt posen på ingen og vask rotorhuset indvendigt (afsnit 7.4.4-a) hvorefter posen skal tages af, tommas, skylles og placeres på en måde sö den kan torre hurtigt.

7.5.4 Rengoring af rotorhuset

Rengor rotorhuset omhyggeligt for at fjerne alt affald og torre graesrester.

Sorg for at holde personer og dyr pa afstand af maskinen, mens rotorhuset rengores.

a. Rengoring af den indvendige del Afvaskningen af undersiden pa rotorhuset og af udkasterabninger skal udfores med maskinen anbragt pa et solidt underlag, med:

  • opsamlingsposen eller beskyttelsen for bagudkastet monteret (kun modeller med opsamling bagpå);
  • sideudkast skaerm monteret (kun til modeller med sideudkast);
  • operatoren sidder i forersaedet;
  • rotorhuset i positionen «1»;
    -motoren er aktiveret
  • transmissionen er i frigear
  • skæranordningerne aktiverede

  • En vandslange tilsluttes skiftevis til koblingerne (fig. 29.A; fig. 30.A) og vendet farderefter lov til at lobe i nogle minutter i hver kobling, mens skareanordningerne korer.

VIGTIGT For at undgå at kompromittere den elektromagnetiske koblings Funktion, skal man:

  • undgå at koblingenkommen i kontakt med olie;
  • undgå at rette højtryksvandstråler direkte mod koblingsenheden;
  • koblingen mä ikke rengøres med benzin.

b. Rengoring af den uvdendige del

Det er nodvendigt at sikre sig, at der ikke samler sig affald og tøre græsrester på rotorhusets overside, da maskinen skal opretholde sit optimale effektivitets- og sikkerhednsiveau.

For rengoring af overdelen pa rotorhuset gores fologende:

  • saenk rotorhuset fuldstændigt (til positionen «1»);
    • blæs med trykluft gennem abningerne på afskærmingen i højre og venstre side (fig. 29; fig. 30).

7.6 BATTERI

Det er meget vigtigt at vedligeholde batteriet omhyggeligt, for at sikre en lang driftslevetid. Batteriet i maskinen SKAL oplades:

  • inden maskinen anvendes første gang;
  • inden enchver laengere periode.uden brug (over 30 dage) (afsnit 9);
  • när maskinen skal bruges after en laengere stilstandsperiode.

Læs og overhold fremgangsmåden for genopladning, der er beskrevet i den vedlagte betjeningsvejledning for batteriet, omhyggeligt. Manglende overholdelse af fremgangsmåden aller manglende genopladning af batteriet kan resultere i uoprettelig skade på batteriets elementer. Et fladt batteri skal genoplades sa hurtigt som muligt.

VIGTIGT Opladningen skal ske ved hjaelp af et apparat med konstant spending. Brug af andre former for batteriladere kan medfoure uoprettelig skade pa batteriet.

  • maskinen er udstyret med et stik (fig. 31.A), der anwendes ved genopladning. Stikket skal sluttes til det tilsvarende stik på udligningsbatteriladeren, der leveres sammen med maskinen (hvis fastsat) eller bestilles som tilbehør (afsnit 15.2).

VIGTIGT Dette stik kan kun anvendes til tilslutning med udligningsbatteriladeren leveret af fabrikanten. Brug af udligningsbatteriladeren:

  • følg anvisningerne, der fremgår
    af betjeningsvejledningerne;
  • falg anvisningerne i batteriets manual;

7.7 FASTGØRINGSSKRUER OG-MØTRIKKER

  • Skruer og møtrikker skal altid holdes spændt, således at udstyret hele tiden kan sikre den nødvendige driftssikkerhed.

8. EKSTRAORDINERVEDLIGEHOLDELS

8.1 RAD VEDRÖRENDE SIKKERHED

Du bør øjeblikeligt kontakte din forhandler erler et autoriseret servicecenter, hvis du oplever uregelmaessigheder i forbindelse med Funktionen af:

-bremse
- indkobling og standsnig af skoreanordningerne
- indkobling af frem-ller baktrækket.

8.2 ROTORHUS / SKÄEREANORDNINGER

8.2.1 Justering af rotorhuset

En optimal justering af rotorhuset er af afgorende betydning for at opna en ensartet klipning af graesplainen (fig. 32).

Ved uensartet klipning bør man kontrollere daektrykkene (afsnit 6.1.3).

Er dette ikke tilstrækkeligt til at opnæen jævn klipning, bør du kontakte din forhandler for at fá foretaget de nødvendige kontroller og for at fá justeret rotorhuset.

Samtige handleringer, der involverer skareanordningen (afmontering, sibning, afbalancing, reparation, genmontering og/eller udskiftning), er kritiske og kraver specifik kompetence og anvendelse af specialværktoj. Af sikkerhedshensyn er det derfor ndvendigt, at de altid udfores pa et specialiseret servicecenter.
Få altid udskiftet beskadigede,
skæve eller/slIDE skæreanordninger
som en bloc sammen med deres skruer
for at opreholde afbalanceringen.

VIGTIG Skareanordningerne bør udskiftes parvis, især hvis der er stor forskel pa slitagen.

VIGTIGT Anvend altid originale skareanordninger med den kode som er anfort i tabellen "Tekniske data".

I betragning af produits udvikling kan skareanordningerne anfort i tabellen "Tekniske data" med tiden udskiftes med andre typer, som har lignende egenskaber hvad angar ombytteilighed og Funktionssikkerhed.

8.3 UDSKIFTNING AF FOR-OG BAGHJUL

8.3.1 Klargoring

Før hjulene udskiftes, skal man udfore ffolgende handleringer:

  • Tag alt tilbehoret af.
  • Anbring maskinen på en solid og jegn overflade som sikrer maskinens stabilitet.
    Aktiverhandbremsen.
  • Stands motoren.
    Fjern noglen;
    Anbring donkraften under loftepunktet naer hjulet som skal udskiftes (afsnit 8.3.2; afsnit 8.3.3).
  • Kontroller at donkraften er helt vinkelret på terrænnet.

8.3.2 Valg og placering af donkraften på baghjulene

Anbring traekiler (fig. 33.A) under hjulet (fig. 33.B) der er ved widen af hjulet, som skal udskiftes (fig. 33.C).

Den maksimalt mulige hoge af den lukkede donkraft er 110 mm. (fig. 33).
Anbring donkraften under den bagerste plade (fig. 34.A) 180mm fra sidekanten.

For modeller med sideudkast:

Den maksimalt mulige hoge af den lukkede donkraft er 110 mm. (fig. 35).
Anbring donkraften under bagakslen, i punktet vist pa figur (fig. 36.A).

BEMAERK Nar donkraften er placeret som beskrevet i dette afsnit, er det muligt kun at lofte det hjul, som skal udskiftes.

8.3.3 Valg og placering af donkraften på forhjulene

  1. Anbring trækiler (fig. 37.A) under hjulet (fig. 37.B) der er bag ved hjulet, som skal udskiftes (fig. 37.C).
  2. Den maksimalt mulige hjde af den lukkede donkraft er 110 mm.
  3. Stot donkraften (fig. 38.A) pa et firkantet stykke trae (fig. 38.B) pa cirka 10 × 10 cm .

BEMERK Traestykket sikrer, at man undgär at beskadige forakslen.

  1. Loft donkraften saledes at træstykke støtter pa rammen og pa de bærende dele (fig. 38.C).

BEMAERK Under donne fase skal traestykket holds oven pa donkraften med den ene hand.

BEMÄRK Nár donkraften er placeret sādan, er det muligt at lófte hele forakslen.

8.3.4 Udskiftning af hjulet

VIGTIGT Sorg for at maskinen er stabil og ikke beværger sig under løftet. Hvis der bemærkes noget unnormalt, skal man med det sammeansen donkraften, kontrollere og lose eventuelle problemer og løfteigen.

  1. Traek hætten af (fig. 39.A).
  2. Loft nok til at hjulet problemfrit kan tages af.
  3. Ved hjælp af en skruetrækker aftages laseringen (fig. 39.B) og tryskiven (fig. 39.C).
  4. Afmonter hjulet som skal udskiftes.
  5. Smør fedt på aktene (fig. 39.D).
  6. Montér det nye hjul.
  7. Sæt omhyggeligt trykringen og laseringen på igen.

VIGTIGT Kontroller at baghjulene er i samme hojde (fig. 40.A), og at forskenen pa de to hjuls eksterne diameter (fig. 40.B) ikke er over 8-10 mm. Hvis det er tilfældet, skal man, for at undgå unogjagtige klipninger, fä indstillet justeringen af rotorhuset pa et autoriseret værksted.

8.3.5 Reparation og udskiftning af dæk

Maskinen er udstyret med slangelose dæk. Udskiftning aller reparation som følge af punktering skal derfor udfores af en dækspecialist i overensstemmelse med fremgangsmäderne for dette dæktype.

8.4 ELEKTRONISK KORT

Det elektroniske kort er en component som sidder under instrumentbrættet og styrer alle maskinens sikkerhedsanordninger.

8.4.1 Anordning til beskyttelse af kortet (kun modeller med opsamling bagpå)

  • Det elektroniske kort sidder under instrumentbrættet og har en beskytteseanordning, der genopretter af sig selv, som afbryder kredsløbet i tilfælde af anomalier i el-installationen (kap. 14).

8.4.2 Sikring til beskyttelse af kortet (kun modeller med sideudkast)

  • Det elektroniske kort sidder under instrumentbrættet og har en sikring, som afbryder kredsløbet i tilfælde af anomalier eller kortslutninger i el-installationen (kap. 14).

8.5 UDSKIFTNING AF EN SIKRING

På maskinen vindes nogle sikringer (fig. 40.A) med forskellige værdier. Deres eigenskaber og Funktioner er følgende: -10 A sikring = Til beskyttelse af hoved- og effektkredsløbene på det elektroniske kort. När dette sikring udløses, standses maskinen kun på modeller med udkast bagpå og kontrollampen på instrumentbrættet slukkesHLT (afsnit 5.11) -25 A sikring = Til beskyttelse af genopladningskredsløbet. När dette sikring udløses, taber batteriet gradvist sin ladning med afterfolgende vanskeligheder ved start af maskinen.

Sikringens styrke er angivet pa selve sikringen.

VIGTIGT En sikring, der er spreunget, skal altid udskiftes med en sikring af tilsvarende type og med samme effekt. Den ma aldrig udskiftes med en sikring med en,anden effekt.

Hvis det ikke er muligt at afhjælpærsagen til, at sikringen er spreunget, bør du kontakte din forhandler.

8.6 UDSKIFTNING AF PAERER

8.6.1 Type "I" - Glodepaerer

  • Paererne (18W) indsættes i en bajonetfatning, som lønses ved, at den drejes mod uret ved hjælp af en tang (fig. 42)

8.6.2 Type "LI" - LED-paerer

  • Løsn kuglegrebet (fig. 42.A) og fjern stikket (fig. 42.B). Fjern diodelampen (fig. 42.C), der er fastgjort ved hjælp af skruerne (fig. 42.D).

8.7 BAGAKSEL

  • Denne bestär af en helstobt blok, der er vedligeholdelsesfri. Delene er permanentsmurte og kræver ingen form for olieskift eller afterfyldning.

9. OPMAGASINERING

Hvis maskinen skal opmagasineres i en periode pa over 30 dage:

  1. Lad motoren kole af
  2. Frakobl kablerne fra batteriet og opbevar det et kolest og tort sted
  3. Tøm brændstofftanken (afsnit 7.2.2) og følg vejledningen i motorens instruktionsbog.
  4. Rengør omhyggeligt maskinen.
  5. Kontroller at maskinen ikke har skader. Kontakt omødvendigt et autoriseret servicecenter.
  6. Opmagasiner maskinen:
    -med rotorhuset saenket
  7. et tørsted
    -beskyttet mod vind og vejr
  8. helst overdakket med et dækken (afsnit 15.4)
    -utilgaengeligt for bo:
  9. sorg for at have fjernet nogler og værktøj anvendt til vedligeholdelse.

Nár maskinen tages i brug:

  • kontrolleres, at der ikke er udslip af benzin fra slanger, brændstofhane eller karburator.
  • klargør maskinen som anvist i kapitel "6. Brug af maskinen".

10. FLYTNING OG TRANSPORT

  • kobl skæreanordningen fra;
  • rotorhuset hæves til sin højeste position;
    sluk motoren;

  • När maskinen Transporteres i bil eller på anhaenger skal man:

-anvende opkorselsramper med tilstrækkelig resistens, bredde og længde;
-iste maskinen med motoren slukket, taendingsnoglen taget ud af taendingen pa maskinen,umen forer og slukket med hjaelp fra et passende antal personer;

  • lukke brændstofhanen (hvis den er der);
  • saenkere rotorhuset;
  • aktiverhandbremsen;
  • anbringe den, sa den ikke udgør en risiko for nogen;

  • Fastgore den omhyggeligt til transportmidlet med reb eller kæder for at undgå at den vælter med risiko for at den bliver beskadiget aller der spildes brændstof.

11. SERVICE OG REPARATIONER

Denne brugsanvising indeholder alle\ nødvendige anvisninger til brug af maskinen og\ en korrekt grundlaeggende vedligeholdelse, som\ kan udfores af brugeren selv. Alt justerings- og\ vedligeholdelsesarbejde, der ikke er beskrevet\ i denne brugsanvising, skal udfores hos din\ forhandler eller et specialiseret servicecenter,\ som er i besiddelse af denødvendige\ fagkundskab og det nødvendige værktøj til at\ udfore arbejdet korrekt, således at maskinens\ oprindelige sikkerheds niveau bibeholdes.\ Indgreb udført af værksteder, som ikke er\ godkendte,ller af ukvalificerede personer\ medfører, at alle fabrikantens garantier\ og forpligtelser aller ansvar bortfalder.

Kun de officielt autoriserede vorksteder kan udfore reparation og vedligeholdelse, som dækkes af garantien.

  • De autoriserede servicecentre anvender udelukkende originale reservedele. De originale reservedele og det originale tilbehör er blevet specielt udviklet til disse maskiner.
  • Uoriginale reservedele og tilbehør er ikke godkendte. Brug af uoriginale reservedele og tilbehør kompromitterer sikkerheden og fritager producenten fra enhver forpligtelse og ethvert ansvar.
  • Det anbefales at fä foretaget en ärlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

12. GARANTIDAEKNING

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren bør=noje ffolge alle anvisninger i den vedlagte dokumentation.

Garantien dækker ikke skader som fjge af:

  • Manglende kendskap til den medfolgende dokumentation.
    Uagtsomhed.
  • Utilsigtet aller ukorrekt brug og montage.
  • Anvendelse af uoriginale reservedele.
  • Anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten.
    Garantien dækker heller nikke:
    Normal slitage af forbrugsmaterialer, sasom transmissionsremme, lygter,hjul, knife, sikkerhedsmotrikker og ledninger.
    Normal slitage.
  • Motorer. Disse er dækket af producentens garanti i henhold til de specificerebetingelser.

Kober er beskyttet af den nationale lovgivning. Kovers rettigheder i henhold til den nationale lovgivning er ikke på nogen在这方面 begrænsenet af davon garanti.

13. TABEL FOR VEDLIGEHOLDELS

Til højre for hver enkelt indgreb er der opfør rubrikker, hvori dato aller antallet af driftstimer mellem hvert enkelt indgreb kan anfores.

Indgreb Hyppighed(timer)Udført ( dato eller timer) Note
MASKINE
  • Hele listen og hyppigheden kan ses i motorens manual
    ** Ved de forste tegn på Funktionsejil, kontakt da Deres forhandler
    *** Indgrebet skal udfores af deres forhandler ell er et specialiseret center
    ** Der bør endvidere udfores smoring af samtige led, safremt

maskinen ikke skal anvendesi en Laengereperiode

Indgreb Hyppighed(timer)Udført (datalller timer) Note
Sikkerhedstjek / Kontrol af betjeningerFør haverugafsn. 6.2
Kontrol af dæktrykFør haverugafsn. 6.1.3
Montering/kontrol af udgangsbeskyttelserneFør haverugafsn. 6.1.4
Generel rengøring og kontrolEfter haverugafsn. 7.4
Kontrol af eventuelle skader påmaskinen. Kontakt om nødvendigtet autorisert servicecenter.Efter haverug-
BatteriopladningFør maskinen stillesvækafsn. 7.5
Kontrol af alle fastgørelsesanordninger25
Kontrol af fastgørelse og skarphedaf skøreanordningerne25 ***
Kontrol af transmissionsrem25 ***
Kontrol af drivrem til skøreanordning25 ***
Kontrol og justering af bremsen25 ***
Kontrol og justering af fremdrift25 ***
Kontrol af indkobling og bredseaf skøreanordning25 ***
Generel smøring25 ****
Udskiftning af skøreanordningerne100 ***
Udskiftning af transmissionsrem- ** / ***
Udskiftning af drivrem til skøreanordning- ** / ***
MOTOR
Kontrol/genopfyldning af brændstof Før haverbrugafsnit 7.2
Kontrol / afterfyldning af motorolie Før haverbrugafsnit 7.3
Udskiftning af motorolie ... *
Kontrol og rengøring af luftfilter ... *
Udskiftning af luftfilter ... *
Kontrol af benzinfilter ... *
Udskiftning af benzinfilter ... *
Kontrol og rengøring af tændrøreneskontakter... *
Udskiftning af tændrør... *
  • Hele listen og hyppigheden kan ses i motorens manual
    ** Ved de første tegn på Funktionsejl, kontakt da Deres forhandler
    *** Indgrebet skal udfores af deres forhandler erer et specialiseret center
    ** Der bør endvidere udefores smoring af samtige led, safremt maskinen ikke skal anvendesi en laengereperiode

14. PROBLEMER OG DERES LØSNING

PROBLEM MULIGÄRSAG AFHJÆLPNING
1. Med noglen på «KØR» forbliver kontrollampen slukket(kun for modeller medopsamling bagpå)Udłösning af beskyttelsen på detelektroniske kort, på grund af:Drej noglen til pos. "STOP" og søg ørsagerne til fejlen:
batteriet er ikke tilsluttet korrekt kontrollerforbindelsene (afsnit 4.4)
batteriets poler er ombyttet kontroller forbindelsene (afsnit 4.4).
batteriet er fuldstændig afladet oplad batteriet (afsnit 7.5)
sikringen er sprunget udskift sikringen (10 A) (afsnit 8.5).
printkort er blevet udsat for fugt tør medun luft
2. Med noglen på «TÆNDING» blinkerkontrollampen ogstartmotoren drejer ikke(kun modeller medopsamling bagpå)manglende startbetingelser kontroller atstartbetingelserne er opfyldt(afsnit 6.2.2)
3. Med noglen på «TÆNDING» tænderkontrollampen, menstartmotoren drejer ikke(kun modeller medopsamling bagpå)batteriet er ikke tilstrækkeligt opladet opladbatteriet (afsnit 7.5)
fejl på startrelæet kontakt Deres forhandter
4. Med noglen på «TÆNDING» drejerstartmotoren ikke(kun modeller medsideudkast)Drej noglen til pos. "STOP" og søg ørsagerne til fejlen:
manglende startbetingelser kontroller atstartbetingelserne er opfyldt(afsnit 6.2.2)
batteriet er ikke tilsluttet korrekt kontrollerforbindelsene (afsnit 4.4)
batteriets poler er ombyttet kontroller forbindelsene (afsnit 4.4)
batteriet er fuldstændig afladet oplad batteriet (afsnit 7.5)
sikringen er sprunget udskift sikringen (10 A) (afsnit 8.5).
printkort er blevet udsat for fugt tør medun luft
fejl på startrelæet kontakt Deres forhandter
5. Med noglen på «TÆNDING» aktiveresstartmotoren, menmotoren starter ikkebatteriet er ikke tilstrækkeligt opladet opladbatteriet (afsnit 7.5)
manglende benzintilførsel kontroller tankniveaut (afsnit 7.2.1)
åbn hanen (hvis den vindes) (afsnit 6.4)
kontroller benzinfilteret
tændingsfejl kontrollér at tændrørshætteer fastgjort
kontroller at elektrderne er rene og er anbragt med korrekt indbyrdes afstand
6. Vanskelig starteller uregelmaessigmotorfunktiondriftsforsyrrelser i karburator rengør ellerudskift luftfilteret
tøm tanken og papyld ny benzin
kontroller og udskift omødvendigt benzinfilteret
7. Reduktion af motorens præstationunder klipningfremdriftshastigheden er for hjöi forhold til græssets højdereducér fremdriftshastigheden og/eller og klippehøjden (afsnit 6.5.4)

Safremt de ovennævnte indgre ibke lser problemet, bør der rettes henvendelse til forhandleren.

PROBLEM MULIG ARSAG AFHJ/ELPNING
8. Motoren standser under arbejdetudlønsning af sikkerhedsanordningerne kontroller at startbetingelserne er opfyldt (afsnit 6.2.2)
sikring sprunget pga. kortslutting aller fejl i el-installationen (kun for modeller med sideudkast)Find og afhjælp fejen for at undgå at afbrydelsen sker igen
Udskift sikringen (10 A) (afsnit 8.5). Hvis afbrydelserne gentager sig, skal man kontakte forhandleren
9. Motoren standser under arbejdet og kontrollampen slukker (kun for modeller med opsamling bagpå)Udlośnning af beskyttelsen på det elektroniske kort, på grund af:Drej noglen til pos. «STOP», vent nogle sekunder på kredsløbet genopretter automatisk og:
batteriets poler er ombytitet kontrollér forbindelsenerne (afsnit 4.4)
unormal Funktion af regulatoren til opladning af batterietkontroller batteritilslutningerne (afsnit 4.4)
kontrollér at batteriet er dér
kortslutning kontakt Deres forhandler
10. Skæreanordningerne indkobles ikke erller standser ikke hurtigt nok,ningen de deaktiveresproblemer ved indkobleingsystemet kontakt Deres forhandler
11. Uregelmæssig klipning og utilstrækkelig opsamling (kun for modeller med opsamling bagpå)rotorhuset er ikke paralleelt med terræn kontrollér dæktrykket (afsnit 6.1.3)
genopret parallpositionen af rotorhuset i forhold til terræn (afsnit 8.2.1)
skæreanordninger arbejder ikke korrektkontakt Deres forhandler
fremdriftshastigheden er for hjøi forhold til græssets højdereducér fremdriftshastigheden og/ller løft rotorhuset (afsnit 6.5.4)
fjern opsamlingsponen og rens Åbningen
tilstopning af udkasteråbningen fjern opsamlingsponen og tøm kanalen (afsnit 7.4.2)
12. Uregelmæssig klipning (kun modeller med sideudkast)rotorhuset er ikke paralleelt med terræn kontrollér dæktrykket (afsnit 6.1.3)
genopret parallpositionen af rotorhuset i forhold til terræn (afsnit 8.2.1)
skæreanordninger arbejderILAorangekontakt Deres forhandler
13. Unormal vibration under driftrotorhuset er fyldt med græs rengør rotohuset (afsnit 7.4.4)
skæreanordninger er ude af balance erller losekontakt Deres forhandler
fastgørelsesanordningerne har løsnet sigkontrollér og fastspænd læseskrueerne til motoren og rammen
14. Usikker erller ineffektiv bremsningbremsen er ikke justeret korrekt kontakt Deres forhandler
15. Uregelmæssig fremkørsel, tatsächigræk i opstigneringe eller hvis maskinen har tendens til at krængeproblemer med drivremmen erller indkoblingsystemetkontakt Deres forhandler
16. Når motoren kører og trækpedalen nedtrykke, flytter maskinen sig jegke (modellier med hydrostatisk transmission)frigøringshändtag i positionen transmission udkobletsæt det i positionen for transmission indkoblet (afsnit 5.13)

Safremt de ovennævnte indgrep ikke lser problemet, bør der rettes henvendelse til forhandleren.

PROBLEM MULIGÄRSAG AFHJÆLPNING
17. Maskinen beynder at vibrere på en unormalmxåde og/eller har ramt et fremmedlegemenogle dele er blevet beskadiget eller er lõsestands maskinen og tagændingsnøglen ud
kontroller om der er tegn på skader
kontroller om der findes lõse dele, og fastspænd dem
få udført en yderligere kontrol,udskiftning eller reparation på etspecialiseret servicecenter

Safremt de ovennævnte indgreb ikke lser problemet, bør der rettes henvendelse til forhandleren.

15. TILBEHØR

Finsnitter det klippede græs og afterlader det pa plænen (fig. 43.A1; fig. 43.A2).

15.2 BATTERILADER

Udligningsbatteriladeren gør det muligt at opretholde en korrekt batterieffektivitet, nar maskinen ikke anvendes i en længereperiode, idet den sikrer et optimal opladningsniveau og en forbedret driftsperiode for batteriet (fig. 43.B).

Beskytter maskinen for stov, narden ikke anvendes (fig. 43.D)

15.5 KIT TIL BESKYTTALSE FOR BAGUDKAST

Skal anwendes i stedet for opsamlingsposen i tilfaelde, hvor der icke udfores opsamling af graesset (fig. 43.E). (Kun modeller med udkast bagpa)

15.6 SNEKAEDER 18"

Forbedrer baghjulenes vejgrep i forbindelse med korsel pa snedekket underlag og grot muligt at benytteneplov (tilbehor) (fig. 43.F).

15.7 MUDDER-OG VINTERHJUL 18"

Giver bedre praatation paa sne og mudder.

15.8 ANHÄNGER

Til transport af værktøj aller andre genstande, der er i overensstemmelse med de tilladte mal (fig. 43.H).

15.9 SPREDER

Til at sprede salt eller g odning (fig. 43.l).

15.10 GRAESRULLE

For at sammenpresse terrenet after saning eller for at udjavnegraesset (fig. 43.J).

15.11 SNEPLOV MED SKRABESKÄER

Til rydning af sneen og fejning til side af den ryddede sne (fig. 43.K).

15.12 OPSAMLINGSMASKINE TIL BLADE OG GRAES

Til opsamling af blade og graes pa graesoverflader (fig. 43.L).

INHALT

FARE! Drivstoff er meget brannfarlig.

kan velte hvis et hjul kommer over kanten eller hvis kanten gir uttered.

Denne maskinen er en sittegressklipper.

Sikkerhetsinnretningene pa maskinen stanser motoren og klippeinnretningen innen et par sekunder (avsn. 6.2.2).

VIKTIG Opplysningene på produits identifikasjonsetikett ma oppgis ved henvendelse til et autorisert verksted.

  1. Koble forst den rode kabelen (fig. 5.C) til den positive polen (+) og deretter den svarte kabelen (fig. 5.D) til den negative polen (-) som vist med skruene som folger med.
  2. Smør klemmene med silikonfett, og pass på at beskyttelseshetten til den rode kabelen (fig. 5.E) plasseres riktig.

VIKTIG Sorg alltid for a lade batteriet helt som forklart i batteriets braksanvising.

Sikkerhetsbestemmelsene som skal folges er beskrevet i kap. 2. Disse bestemmelsene ma noye overholds for a unnga alvorlige risikoer aller farer.

6.1 FORBEREDENDE OPERASJONER

Gå frem på fölgende mæt:

VIKTIG For jegke Å skade den

For modeller med sideutkast:

  • Maks hýde for lukket jekk er 110 mm (fig. 35).
  • Sett jekken under bakakslingen i punktet vist på figuren (fig. 36.A).

MERK Nár jegken star sik, kan den kun lofte opp hjulet som skal byttes ut.

  • Bakakslingen bestär av en forseglet monoblokkenhet og krever derfor ikke vedlikehold. Enheten er permanentsmurt, og det er derfor ikke nødvendig med bytte eller fetterfylling.

9. LAGRING

Garantien dekker ikke feil som skyldes:

Maler fint opp det klippede gresset, og lar det ligge pa plenen (fig. 43.A1 og 43.A2).

15.2 BATTERILADER

I allmähet kan den har maskinen:
- Serierna MP 84/MP 98 kan:

På produit identifikationsetikketten
stå foljande uppgifter (fig. 1):

Om utkastningsrannan ar tilltäppt mase du:

8.4.2 Kortets säkring (endast für modeller med bakre uppsamling)

DA·Indhold og ilustrationer i donne vejledning er blevet skabt pa vegne af ST. S.p.A. og er beskyttet af ophavsret - Enhver gengivelse ell erandring, ogsa delvis, af dokumentet uten autorisation hertil er forbidrt.

Indholdsfortegnelse Klik på en titel for at få adgang til den
Vejledningsassistent
Drevet af Anthropic
Venter på din besked
Produktinformation

Mærke : STIGA

Model : Tornado 3108 HW

Kategori : Traktor
