NAVODILA ZA UPORABO L 800 SC STEINEL

2. Splošna varnostna navodila

Pred izvajanjem katerih koli del na napravi prekinite dovod elektriche napetosti!

• Ob montaži mora biti elektrčni vodnik, ki ga boste prikljucili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem elektrčne napetosti,Če res ni vec napetosti.
  Pri namestitvi senzorske svetilke gre za delo z omreznopapetostjo.Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za namestitev in pogojih za priključitev.(npr.DE:VDE 0100, AT:ÖVE/ONORM E8001-1,CH:SEV 1000)

3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

① Ohišje svetilke
② Zidno drzalo
③ Pokrov spodaj
④ Pokrov zgoraj
⑤ Podometni dovod na omrežje
6 Nadometni dovod na omrezej
Montažni kavelj za poenostavitev montaže / razbremenitev napetosti napeljav
8 Distancnik za nadomestno napeljavo
9 Plošca za hišno stevilo (L 820 S / L 820 SC)
10 Varnostni vijaki za plošco za hišno stevilo (L 820 S / L 820 SC)
⑪ Nastavitev dosega (samo S)
12 Nastavitev casa (samo S)
13 Nastavitev zatemnitve (samo S)
14 Nastavitev programa (samo S)
15 Stalna osvetlitev

4. Delovanje

Senzorska svetilka z aktivnim javljalnikom gibanja. Integrirani iHF senzor oddaja visokofrekvencne elektron magnetne valove (5,8 GHz) in sprejema njihov odmev. Ob majmanjsem premiku oseb v območju zaznavanja svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz za «vklop luči«. Zaznavanje je možno tudi skozi vrata, steklo ali tanke zidove. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Napotek:

Pri namestitvi poskrbite, da bo razdalja do usmerjevalnikov ali dostopnih tock WLAN vsaj 3 m.

Delovanje senzorske svetilke je mogoce nastavit na pametnem Telefonu ali tablicnem računalniku ali z nastavitvenim gumbom. Bluetooth-povezava je mogoça samo prek pametnega Telefona ali tablicnega računalnika. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

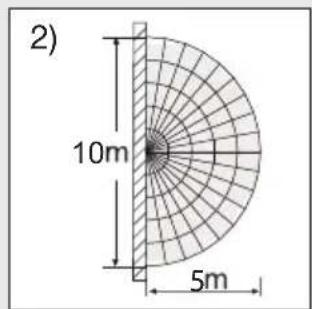

Območje doseg pri montaži na steno:

1) Najmanjiši doseg (1 m)
2) Največji doseg (5 m)

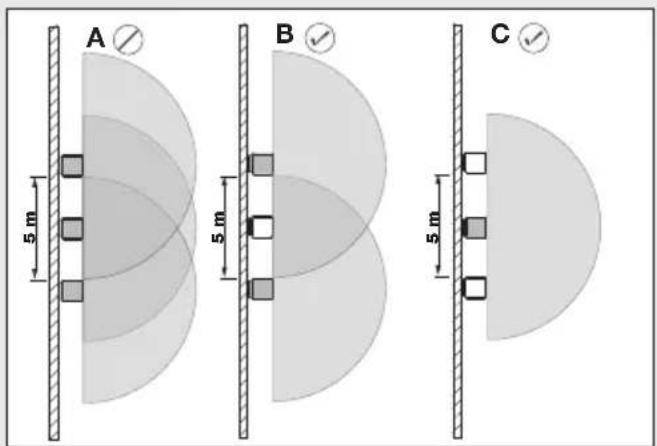

Napotec: Ce so svetilke montirane preblizu ena poleg druge, se lahko napačno vklapljajo, ker se oddajani visokofrekvenčni signali medsebojno motijo (sl. A).

Naslednji ukrepi pomagajo pri odpravi teh napak:

• Svetilke montirajte majmanj 5 m medsebojno oddaljene.
• Povežite svetilke v omrežje prek aplikacije Steinel Connect in izklopite senzor prek funkcjie za izklop senzorja (Sensor-Off) namensko pri posameznih svetilkah (sl. B + C). S povezavo v omrežje se pri gibanju vklopijo tudi svetilke, katerih senzor je izklopljen.

Napotec: Oddajna moč iHF senzorja znaša prbl. 1 mW - kar je tisočkrat manj od oddajne moči mobilnegā Telefona ali mikrovalovne pečice.

Napoteck: Senzor jeprimeren za avtomatsko vklapljanje luči. Vremenski pogoji lahko vplivajo na delovanje senzorja. Ob močnih sunkih vetra, snegu, dežju, toci lahko pride do nezaželenih vklopopov, ker naprava ne loci med nenadnimi nihanji temperature ter viri toplete.

Priklop na dovod na omrežje (gl.sl.)

Elektricna napeljava je sestavljena iz 3-žilnega kabla:
L = fazni vodnik (obicajno crn, rjav ali siv)
N = nicelni vodnik (obicajno moder)
PE = varnostni vodnik (zelen / rumen)

V primeru dvoma kable identificirajte z indicatorjem napetosti; nato spet izklopite tok. Fazo (L) in nevtrali vodnik (N) priključite na lestenčno spojko.

Pomembno: Zamenjava priključkov lahko povzroci katki stik v napravi ali v vaši elektrčni omarici. V tem primeru morajo vsi kabli biti znova identificirani in na novo montirani.

Napotec: Vira svetlobe v tej svetilki ne morete zamenjati; ce je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

Na omrežni kabel lahko instalirate omrežno stikalo za vklop in izklop.

6. Funkcije

Po montaži ohišja in priključku na omrežje lahko začnete senzorsko svetilko uporabljati. Pri ročnem vklopu svetilke s stikalom za luč se vklopi po 1 sekundo fazi umerjanja in je nato pripravljena za delovanje s senzorjem. Ponoven vklop prek sobnega stikala ni potreben.

Funkcije so nastavljite prek aplikacije Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) ali nastavitvenega gumba.

Napotec: Veljajo nastavitve, ki so bile nastavljene na zadnjem uporabljanem upravljalnem elementu.

Aplikacija Steinel Connect

Za konfiguracao svetilke s pametnim Telefonom je treba iz trgovine AppStore sneti aplikacijo Steinel Connect. Potreben je pametni Telefon ali tablicni računalnik s povezavo Bluetooth.

Kode QR
Android iOS

Dodatne funkcije ponujaismo aplikacija Steinel Connect:

• nastavljiva raven glavne / osnovne luči
  -razširjena nastavitev dosega
  skupinska povezava v omrežje
• nastavitev zatemnitve z učenjem

Nastavitev dosega občutljivosti

tovarniška nastavitev: 5 m

Z izrazom doseg je misljen krožni premer na tleh, ki nastane pri montaži na visini 2 m in označuje območje zaznavanja.

• Potenciometer «maks« = maks. doseg 5 m
• Potenciometer min = min. doseg 1 m
  Potenciometer izklop senzor izklopljen

Izklop senzorja: / Sensor off: Zaznavanje gibanja in vse druge funkcije senzorja so povsem izklopljene. Pri nastvljanju območja zaznavanja je priporočeno izbrati najkrajši Čas (5 sek.).

Zakasnitev izklopa (nastavitev casa (samo S)

Tovarniška nastavitev: 5 s

ZeleniCas svetenja luci lahko brezstopenjsko nastavite od priblizn 5 sek.do maks.15 min.(samo S) ali od prbl.5 s do maks.60 min (za SC)

Nastavitveni gumb na:

• = najdaljši Čas

(15 min oz. 60 min).

• = najkrajši Čas (5 s).

Z vsakim zaznanim gibanjem pred iztekom nastavljenega casa se ura ponastavi na začetak. Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev casa.

Napotec: Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za prbl. 1 sekundo prekinjeno. Šele potem ko je ta ācas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti.

Nastavitev jakosti svetlobe (prag odziva) (samo S)

Tovarniška nastavitev: 2.000 luksov

Zeleno mejo vklopa senzorja svetilke lahko brezstopenjsko nastavite od priblizno 2 luksa do 2.000 luksov.

Nastavitveni gumb na:

= delovanje ob dnevni

= delovanje ob zatemnitvi

Za nastavitev območja zaznavanja pri dnevni svetlobi morate gumb za reguliranje nastaviti na 2.000 luksov.

Nastavitev programov (samo S)

0 min = Mehki vklop / brez osnovne osvetlitve VKLOP od nastavljene vrednosti za-temnitve

10 min = Mehki vklop + osnovna osvetlitev 10 minut
30 min = Mehki vklop + osnovna osvetlitev 30 min-
nut

= Mehki vklop + osnovna osvetlitev vso noc

7. Trajna osvetlitev(15)

V primeru nameitve stikala v omrežno napeljav so ob funkocijah vklopa in izklopa要考虑 sledece fungcije:

Senzorsko delovanje 15.1

Vklapljanje luči (kadar je svetilka IZKL):

Stikalo 1 × IZKL. in VKL.

Luč ostane za nastavljen Čas vklopljena.

Izklaplanje luči (kadar je svetilka VKL):

Stikalo 1× IZKL.in VKL.Lucugasne oziroma preklopiv senzorsko delovanje.

Stalna osvetlitev 15.2

1) Vklop konstantne osvetlitve:

Stikalo 2× izkl. in vkl. Luc bo za 4 ure vklopljena na stalno osvetljavo (zaPokrovom svetilke ④ sveti modra LED dioda). Po tem se avtomaticno spel preklopiv delovanje senzorja (modra LED-dioda ugasne).

2) Izklaplanje stalne osvetlitve:

Stikalo 1× izkl.in vkl.Svetilka ugasne oziroma preklopi v senzorsko delovanje.

Pomembno: Večkratni pritisk stikala nj si sledi v kratkem Času (0,2-1 sek.).

Kaj mehek vklop luci?

Svetilka s senzorjem ima funkcijo mehkega vklopa luci. To, pomeni, da ob vklopu luc ne deluje ob maksimalni mo ci, temvec se svetlost v roku ene sekunde pocasi poveca do 100% . Prav takovsitelka ob izklopu pocasi izgubla svetilno moc.

Kaj je osnovna osvetlitev?

Osnovna svetloba omogoca no矫no trajno osvetlitev s ca. 10% mocko luci. Sele v primeru premikanja v obmoocju zaznavanja se svetilka za nastavljen cas (glejte Nastavitev casa 12) preklopi na maksimalno zmogljivost (100%) svetenja. Svetilka potem po-novno preklopi na osnovno svetlost (pribl. 10% ). V različici SC svetilka preklopi na nastavljeno osnov-no osvetlitev (0% -100%) .

Napotec: V načinu zatemnitve se lahko pojav rhlo migljanje LED-luci, kar je odvisno od lokalnega omrežja. To ni pogojeno izdelkom in ni razlog za reklamacijo.

8. Vzdrževanje in nega

Izdelka ni treba vzdrževati.

Če je svetilka umazana, jo očistite z vlažno krpo (brez Čistil).

Pomembno: Krmilna naprava ni zamenljiva.

9. Odstranjevanje

Elektricne aparate, opremo in embalazo oddajte v okolju prijazno ponovno predelavo.

Elektricnih aparatov ne odstranjujtes hišnimi odpadki!

Samo za države chanice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektrichnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektrichne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

11. Garancija proizvajalca

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Nemčija Ta izdelek podjetja STEINEL je bil izdelan z velikskrbrnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen nakljucni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjklji-vosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poskodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdřevanja. Nadaljnje poskodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da posljetete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in Štampiljka trgovca), dobro zapakirano na ustrezne servisne sluzbe.

Servis:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice izvaja popravila naš servisni obrat. Prosimo, da izdelek pošljete dobro zapakiran na naslov servisne sluzbe.

12. Tehnici podatki

Mere (D × × V) 88 × 230 × 145 ~mm (L 800 S / L 800 SC / L 800 C)
91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C)
260 × 230 × 145 mm (L 820 S / L 820 SC)

Material Ohišje svetilke: aluminij

Okrov svetilke: umetna masa

Omrežni prikljucek 220-240 V, 50/60 Hz

Poraba energije (P_on) 7,50 W (L 800 S / L 800 SC / L 800 C)

9,80 W (L 810 S / L 810 SC / L 810 C)

9,80 W (L 820 S / L 820 SC)

Poraba energije senzorike iHF 0,61 W (samo SC / S)

Svetilna moč 466 Im (L 800 S / L 800 SC / L 800 C)

679 Im (L 810 S / L 810 SC / L 810 C)

679 Im (L 820 S / L 820 SC)

Učinkovitost 62 lm/W

(L 800 S / L 800 SC/ L 800 C)

69 Im/W (L 810 S / L 810 SC / L 810 C)

69 Im/W (L 820 S / L 820 SC)

Indeks barvne reprodukcje R a = 82

Stanje pripravljenosti (omrežje (P net)) 0,40 W (samo SC / C)

Faktor moči 0,89

Temperatura barve 3.000 kelvinov (topla bela)

Srednja izmerjenaŽivlenjska doba (L70B50) pri 25 °C >60.000 ure

Kot zaznavanja 160°z zaznavanjem pod senzorjem (samo SC / S)

Doseg zaznavanja 1-5 m (samo SC / S)

Nastavitev zatemnitve 2-2.000 luksov Za C: Le v kombinaciji s senzorskim izdelkom Bluetooth.

Nastavitev Časa Za SC: 5 s-60 min Za S: 5 s-15 min Za C: Le v kombinaciji s senzorskim izdelkom Bluetooth.

Osnovna osvetlitev Za S: 0%, 10% (nastavljivo samo prek nastavitvenega gumba) Za SC: 0%-100% Za C: 0%-100%

Trajna osvetlitev Vklopljivo

Vrsta zašcite IP44

Razred zašcite II

Temperatura okolice -20 °C do +40 °C

Frekvenca Bluetooth 2,4-2,48 GHz (L 800 / L 810 / L 820 SC)

Oddajna močBluetooth 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)

Frekvenca senzor 5,8 GHz

Oddajna močsenzor < 1 mW

Barvna konsistencsa SDCM Začetna vrednost: 3

Razdelitev jakostni svetlobe L 800 S / L 800 SC / L 800 C L 810 S / L 810 SC / L 810 C L 820 S / L 820 SC

(L 800 S / L 800 SC / L 800 C) Ta izdelek vsebuje svetlobni vir razreda energjske učinkovitosti »E«

(L 810 S / L 810 SC / L 810 C) Ta izdelek vsebuje svetlobni vir razreda energjske učinkovitosti »D«

(L 820 S / L 820 SC)

13. Motnje delovanja

Motnja Vzrok Pomoč
Senzorska svetilka nima napetosti	Varovalka se je sprožila, ni vklopljena, povezava je prekinjena	Vklopite, zamenjaje varovalko, vklopite omrežno stikalo; preverite vod z indicatorjem napetosti
	Kratki stik	Preverite priključke
Senzorska svetilka se ne vklopi	Pri dnevni nastavitvi, nastavitev zatemnitve se nahaja na nočnem delovanju	Na novo nastavite
	Omrežno stikalo je izklopljeno	Vklapljanje
	Varovalka se je sprožila	Vklopite, zamenjaje varovalko, po potrebì preverite priključek
	Območje zaznavanja ni natančno nastavljeno	Ponovno nastavite
Senzorska svetilka se ne izklopi	Stalno premikanje na področju zajemanja,	Preverite območje zaznavanja in ga po potrebì ponovno nastavite
Senzorska svetilka se ne izklopi popolnoma	Izbrana osnovna osvetlitev	Stikalo za izbiro programa je na 0
Senzorska svetilka se nezaželeno vklopi	Veter premika drevesa in grmovje na območju zaznavanja	Spremenite območje
	Senzor zaznava avtomobile na cesti	Spremenite območje
Večji kovinski predmeti kot so avti ali kovinske stene so v območju zaznavanja	Spremenite območje	Npr. premistite avtomobil
LED-reflektorja ni mogoče izkrmiliti v Bluetooth-prikazu	Izbrana je napačna regija	Nastavite → regija EU / regija US
Pozabljeno geslo	Po napačnem vnosu: Pritisnite	gumb «Postavi geslo nazaj«; V roku 10 minut tok izklopite in ga spot vklopite; Nato vnesite novo geslo
Aplikacija se ne zažene	Lokacija ni aktivirana	Aktivrajte lokacijo v nastavitvah pametnega Telefona
Nastavitve za LED-reflektor so na sivem ozadju	LED-reflektor ni dolovičen kot skupinski Master (delovanje Slave)	NastaviteMaster-reflektor LED-reflektor dolovičite kot Mast
Ni njadenih nobenih Bluetooth-LED-reflektorjev	LED-reflektor ni v dosegu	Preverite, ali je v pametnom Telefonu vklopljen Bluetooth ali zmanjšajte oddaljenost do izdelka
	Bluetooth na pametnom Telefonu je izklopljen	Zaženiteiskanje
Pametni Telefon ni povezan z LED-reflektorjem	Pametni Telefon je blizu aparata	Minimalna oddaljenost do LED-reflektorja: 1,5 m
	Pameti Telefon ni združljiv z aplikacijo	Uporabite drug pametri Telefon
	Aplikacjska razlčica ni posodobljena	PosodobiteaplikacijoSteinel Connect v Appstore
