MANUALE UTENTE L 800 SC STEINEL

1. Riguardo a Anythingo documento

Si prega di leggere attendamente le istruzioni e di conservarle.

• Tutelato dai diritti d'autore. La ristampa,anche solo di estratti, è consentita solo previa notre approvazione.
• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei symboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Nel montaggio il cavo elettrico da allacciare deve essere fuori tensione. Prima del lavoro, occorre pertantotogliere la tensione e accertarne l'assenza mediente uno strumento di misurazione della tensione.
• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di all'acciamento nazionali. (per es. DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

1 Involucro della lampada
^② Supporto per montaggio a muro
③ Copertura in basso
④ Copertura in alto
5 Cavo di allacciamento alla rete incassato
Cavo di allacciamento alla rete in superficie
Gancio di montaggio per amplificare le operazioni di montaggio / scarico della trazione
8 Distanziatore per il conduttore in superficie
9 Pannello numero civico (L 820 S / L 820 SC)
10 Viti di fissaggio per pannello numero civico (L 820 S / L 820 SC)
11 Regolazione del raggio d'azione (solo S)

12 Regolazione del periodo di accensione (solo S)
13 Regolazione crepuscolare (solo S)
14 Impostazione programmi (solo S)
15 Funzione luce continua

4. Il principio

Lampada a sensore con un rilevatore attivo di movimento. Il sensore iHF ad alta frequenza integrato irradia onde elettromagnetice ad alta frequenza (5,8 GHz) e riceve le onde riflesse. In caso di movimento di persone nel Campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche atraverso porte, lastre di vetro e pareti sottili. (L 800 C / L 800 SC / L 810 C / L 810 SC / L 820 SC)

Avvertenza:

Nell's installation si prega di rispetto una distance almeno 3 m dal router WLAN o da Access Points.

Le funzioni della lampada a sensore possono essere impostate tramite smartphone o tablet oppuretramite l'apposto regolatore. Un collegamento in rete Bluetooth è possible solo tramite smartphone o tablet. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

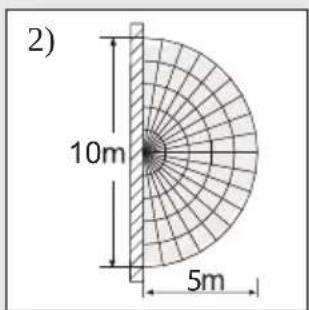

Campi di rilevamento nel caso di montaggio a parete:

1) Raggio d'azione minimo (1 m)
2) Raggio d'azione massimo (5 m)

Avverenza:

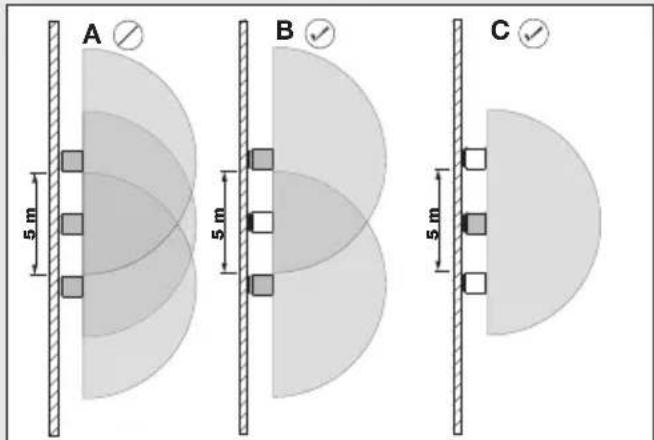

Se le lampade vengono montate troppo vicine le une alle altre, si potrebbero verificare interventi a sproposito, in quanto i segnali ad alta frequenza trasmessi interferiscono tra loro (Fig. A). I seguenti accorgimenti aiutano a evitare quello errore:

• Montare le lampade a una distance di almeno 5m
• Collegare le lampade tramite la App Steinel Connect e disattivare il sensore in modo mirato in determinate lampade tramite la funzione "Sensor OFF" (Fig. B + C). Tramite il collegamento a rete, in caso si verificasse un movimento si attivanoanche le lampade il cui sensore è disattivato.

Avverenza: La potenza del sensore iHF d alta frequenza è di ca. 1 mW – equivale solo ad un millesimo della potenza di trasmissione di un Telefono cellulare o di un microonde.

Avvertenza: Il sensore si presta per il dato automatico della luce. I fenomeni atmosserici sono avere influenza sul funzionamento del sensore; in caso di forti folate di vento, neve, pioggia o grandine è possibile cheesso intervenga a sproposito.

5. Allacciamento elettrico

Ai fini di poter raggiungere il raggio di azione indicato di 5 m si consiglia un'altezza di montaggio di ca. 2 m.

Eseguite l'allacciamento alla rete (v. Fig.)

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)

N = conduttore neutro (di norma blu)

PE = conduttore di terra (verde / giallo)

In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Fase (L) e filo di neutro (N) vengono allacciati al morsetto isolante.

Importante: Lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In quello caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo.

Avvertenza: La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorreambiare l'intera lampada.

Sulla linea di alimentazione della rete può essere installato un interruptore di rete per accendere e spegnere.

6. Funzioni

Dopo che l'apparecchio è stato montato completamente e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. Quando la lampada viene messa in funzione manually mediate l'interruttore della luce,essa si spegne dopo 1 secondo per la fase di misurazione ed è attiva per il funzionamento con sensore.

Non è necessario azionare nuovamente l'interruttore della luce.

Funzioni impostabili tramite la App Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) o regolatore.

Avverenza: Valgono di volta in volta le impostazioni che sono state effettuate sull'ultimo disposativo di lavoro utilizzato.

App Steinel Connect

Per la configurazione della lampada con smartphone o tablet dovete scaricare la App Steinel Connect dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Codici QR
Android iOS

Ulteriori funzioni sono possibili solo tramite la App Steinel Connect:

Luce principale / livello luce notturna regolabile
- Regolazione del raggio d'azione avanzata
- Collegamento in rete di gruppi
- Regolazione crepuscolare tramite Teach-In

Regolazione del raggio d'azione (sensibilità) (solo S)

Impostazione di fabbrica: 5 m

Con il concetto di raggio d'azione si intende l'area a forma di semicerchio che risulta come Campo di rilevamento sul pavimento quando si effettua il montaggio della lampada a 2 m di altezza.

• Potenziometro "max" = raggio d'azione massimo 5 m
• Potenziometro "min" = raggio d'azione minimo 1 m
• Potenziometro "off" = sensore off

Sensor off: Il rilevamento del movimento e tutte le altre funzioni del sensore sono completeness disattivati. Per l'impostazione del Campo di rilevamento si consiglia di scegliere il periodo più breve, 5 sec.

Regolazione del periodo di accensione (ritardo dello spegnimento) (solo S)

Impostazione di fabbrica: 5 secondi

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua tra ca. 5 s e max. 15 min (per S) o tra 5 s e max. 60 min (per SC).

Regolatore su:

+ = tempo massimo (15 min overo 60 min)

• = tempo minimo (5 s)

Ogni volta che viene rilevato un movimento prima che decorra quello periodo di tempo, il contaminuti si azzera. Quando impostate il Campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo.

Avvertenza: Ogni volta che viene spenta la lampada, il rilevamento di movimenti终生 interrotto per circa 1 secondo. Solo dopo che è trascorso quello periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione.

Regolazione luce crepuscolare (soglia d'intervento) (solo S)

Impostazione di fabbrica: 2.000 Lux

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 2.000 Lux.

Regolatore su:

= modalità a luce diurna

= funzionamento 2 Lux.

Per la regolazione del Campo di rilevamento in caso di luce diurna il regolatore deve essere impostato su 2.000 lux.

Impostazione programmi (solo S)

0 min = accensione graduale della luce / no luce notturna ON a partire dal valore crepuscoliare impostato

10 min = accensione graduale della luce + luce notturna ase 10 minuti

30 min = accensione graduale della luce + luce notturna 30 minuti

= accensione graduale della luce + luce notturna per tutte la notte

7. Funzionamento con luce continua (15)

Se viene montato un interrottore di rete nella linea di allacciamento alla rete,或者其他 semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:

Funzionamento con sensore 15:

Accensione della luce

(se la lampada è in posizione OFF):

Interruttore 1× OFF e ON. La lampada rimane accesa per il periodo impostato.

Spegnimento della luce

(se la lampada è in posizione ON):

Interruttore 1 × OFF e ON. La lampada si spelgne, ossia passa in funzionamento con sensore.

Funzionamento a luce continua 15.2:

1) Accensione della luce continua:

Interruttore 2 × OFF e ON La lampada viene impostata per 4 ore su luce continua (il LED blu si illumina dietro il diffusore ④). Alla scadenza di tale periodo ritorna automaticamente nella modalità funzionamento con sensore (LED blu spento).

2) Disattivazione della funzione luce continua:

Interruttore 1 × OFF e ON La lampada si spegne, ossia passa al funzionamento con sensore.

Importante: L'azionamento ripetuto dell'interruttore deve avenire rapidamente (entro 0,2 - 1 Secondi).

Cos'è l'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accensione graduale della luce. Ciò significica che la luce al momento dell'accensione non viene accesa direttamente al massimo della potenza,benchi la luminosità perché augmentata lentamente entro un secondo fino a 100% .Analogamente lo spegnimento non è immediato,benchi la luce si spegne lentamente.

Che cos'è la luce notturna?

La luce notturna permette un'illuminazione continua durante la notte a una potenza pari al 10% circa della potenza luminosa. Solo in caso di movimento all'interno del Campo di rilevamento la luce passa (per il periodo impostato, vedi Regolazione del periodo di accensione 12) al massimo flusso luminoso utile (100%) . Dop o di che la lampada passa alla luce base (ca. 10% ). Nella versione SC la lampada passa alla luce base da voi pre-impostata (0% -100%) .

Avvertenza: Nella modalità di dimmerizione, a seconda della rete locale, si può verificare un leggero sfarfallio dei LEDs. Ciò non denomata un difetto del prodotto e non costituisce pertanto motivo di reclamo.

8. Cura / Manutenzione

Il prodotto non necessita di manutenzione.
In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti).

Importante: l'alimentatore non è sostituibile.

9. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di ricericlaggio riconosciuto.

Non gettate gli appearechi elettrici.
assieme ai rifiuti domestici!

Solo per paesi UE: conformamente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

10. Dichiarazione di conformità

Il fabbricante, STEINEL GmbH, dichiara che il tipo di apparecchiatura radio L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al segunte indirizzo Internet: www.steinel.de

11. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Die-selstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per quello motivo siamo lieti in qualità di produttore di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un erre di produzione e che ci vengono segnalati immediamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Leicouldoscagliere di ricorrere alla garanzia chiedendo la riparazione gratuite,la sostituzione gratuite (all'occurrezza con un modello successivo equivalente o di migliorare qualita) o l'emissione di una notadid credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti dellaserie home 5 anni) a partire alla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti alla legge, Gratisita

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge - incluse le disposizioni speciali per la tutela dei consumatori - e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuite.

Esclusioni da la garanzia

Sono espressamente esclude alla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad另一ra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad另一ra ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
• in caso di lavori di manutenzione e cura dei prodotti effettuali in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installatione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fatturaindicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a moi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).Le consiglio pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

3 ANNI DI GARANZIA DEL PRODUTTORE

12. Dati tecnici

Dimensioni (A × L × P) 88× 230× 145mm (L 800 S / L 800 SC / L 800 C) 91× 230× 145mm (L 810 S / L 810 SC / L 810 C) 260× 230× 145mm (L 820 S / L 820 SC)

Materiale Involucro della lampada: alluminio Diffusore: plastica

Allcciamento alla rete 220- 240 V, 50/60 Hz

Potenza assorbita (P_on) 7,50 W (L 800 S / L 800 SC / L 800 C)
9,80 W (L 810 S / L 810 SC / L 810 C)
9,80 W (L 820 S / L 820 SC)

Potenza assorbita sensori iHF 0,61 W (solo SC / C)

Potenza luminosa 466 Im (L 800 S / L 800 SC / L 800 C)
679 Im (L 810 S / L 810 SC / L 810 C)
679 Im (L 820 S / L 820 SC)

Efficienza 62 Im/W (L 800 S / L 800 SC/ L 800 C)
69 Im/W (L 810 S / L 810 SC / L 810 C)
69 Im/W (L 820 S / L 820 SC)

Indice di resa cromatica R a=82

Standby rete (P_net) 0,40 W (solo SC / C)

Fattore potenza 0,89

Temperatura del colore 3.000 Kelvin (bianco caldo)

Durata utile media misurata > 60.000 ore (L70B50 a 25 °C)
Angolo di rilevamento 160 °Con protezione antistriiscamento (solo SC / C)
Raggio d'azione del rilevamento 1-5 m (solo SC / C)
Regolazione crepuscolare 2-2.000 Lux Per C: solo in combinazione con un prodotto a sensori Bluetooth
Regolazione del periodo di accensione Per SC: 5 s - 60 min Per S: 5 s - 15 min Per C: solo in combinazione con un prodotto a sensori Bluetooth
Luce notturna Per S: 0 %, 10 % (impostabile solo tramite regolatore) Per SC: 0 % - 100% Per C: 0 % - 100 %
Luce continua attivabile
Grado di protezione IP44
Classe di protezione II
Temperatura ambiente tra -20 °C e +40 °C
Frequenza Bluetooth 2,4-2,48 GHz (L 800 / L 810 / L 820 SC)
Potenza di trasmissione Bluetooth 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)
Frequenza sensore 5,8 GHz
Potenza di trasmissione sensore < 1 mW
Consistenza del colore SDCM Valore iniziale: 3
Distribuzione dell'intensità lumi-nosa	L 800 S / L 800 SC / L 800 C L 810 S / L 810 SC / L 810 C L 820 S / L 820 SC
(L 800 S / L 800 SC / L 800 C)	Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "E"
(L 810 S / L 810 SC / L 810 C) (L 820 S / L 820 SC)	Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "D"

13. Disturbi di funzionamento

Guasto Causa Rimedio
Lampada a sensore priva di tensione	■ Il fusabile è intervenuto, interrutture non acceso, cavo di alimentazione interrotto	■ Attivare o sostuire il fusabile; accendere l'interruttore di rete; controlling la linea di alimentazione con un voltmetro
	■ Forto circuito	■ Controllare gli allacciamenti
La lampada a sensore non si accende	■ In caso di funzionamento con luce diarma la regolazione di luce crepuscolare è impostata sul funzionamento di notte	■ Effettuire una nuova regolazione
	■ Interruttore principale su OFF	■ Accendere
	■ Il fusabile è intervenuto	■ Attivare o sostuire il fusabile; all'occorrezza controlling l'allacciamento
	■ Campo di rilevamento non impostato con direzione giusta	■ Effettuire una nuova regolazione
La lampada a sensore non si spegne	■ Movimento continuo nel campo di rilevamento	■ Controllare ilCampo e se necessario ripetere la registrazione
La lampada a sensore non si spegne completeness	■ è stata selezionata la luce notturna	■ Selettore di programma impostato su 0
La lampada a sensore si accende a sproposito	■ Il vento nuove alberi e cespugli nel campo di rilevamento	■ Spostare ilCampo
	■ Vengono rilevate automatòsulla strada	■ Spostare ilCampo
Nel Campo di rilevamento si trovano oggetti di metallo di grande dimensioni, per es. automatò o pareti di metallo	■ Spostare il Campo	■ per es. parcheggiate l'auto in un altro luogo
Il faro LED non compare nella panoramicica Bluetooth	■ è stata selezionata la regione sbagliata	■ Impostazioni
		→ Regione UE / Regione US
Password dimenticata		■ Dopo una digitazione sbagliata: premere il pulsante "Reimposta la password"; staccare e riattacare la corrente entro 10 minuti, dopo di cui assegnare una nuova password
La app non si avvia	■ La posizione non è attivata	■ Attivare la posizione nelle impostazioni dello smartphone
Le impostazioni per faro LED sono disattivate	■ Il faro LED non è dichiarato come Master del gruppo (modalità Slave)	■ Impostare il faro Master
		Dichiarare il faro LED come master
Non si trovano fari LED Bluetooth	■ I fari LED non si trovano entro il raggio d'azione	■ Verificare se nell' SmartphoneBluetooth è arrivato oppure ridurre la distanza dal prodotto
	■ Bluetooth è disattivato sullo smartphone	■ Riavviare la ricerca
Non è possibile create un collegamento tra smartphone e faro LED	■ Lo smartphone è troppo vicino all'apparecchio	■ La distance dal faro LED deve essere di almeno 1,5 m
	■ Lo smartphone non è compatible con la app	■ Utilizzato un'alto smartphone
	■ La versione della app non è aggiornata	■ Aggiornare la app Steinel Connect nell'Appstore
