MANUAL DE USUARIO L 800 SC STEINEL

1. Acerca de este documento

Lease detenidamente y conservese para futuras consultas!

• Protegado por derechos de autor. Queda terminamente prohibida la reimisión, ya sea total o parcial, salvo con autorización expresa.
• Sujeto a modificaciones en referencia del progreso Tecnico.

Explicación de los símbolos

'Advertencia de peligos!

Referencia a partes de texto en eldocumento.

2. Indicaciones generales de seguridad

jAntes de comenzar cualquier trabajo en el aparato, interrupmase la alimentacion de tension!

• Para el montaje, el cable electrico a conectar ha de estar sin tension. Por ese, desconecte primero la corriente y compruebe la ausencia de tension con un comprobador de tension.
• La instalacion de la lampara Sensor supone un trabajo en la red electrica. Debe realizarse por tanto profesionalmonte, de acuerdo con las normativas de instalacion y los requisitos de acometida especialicos de cada pais. (p.ej., DE-VDE 0100, AT-OVE / ONORM E8001-1, CH-SEV 1000)

3. L 800 S / L 810 S / L 820 S / L 800 C / L 810 C / L 800 SC / L 810 SC / L 820 SC

1 Carcasa de lampara
② Soporte de pared
③ Cubierta abajo
4 Cubierta arriba
5 Cable de alimentacion de red empotrado
6 Cable de alimentación de red de superficie
Gancho de montaje para facilitar el montaje / descarga de tracción de los cables
Distanciador para cable de alimentacion de superficie
Panel del numero de la casa (L 820 S / L 820 SC)
Tornillo de retencion para panel del numero de la casa (L 820 S / L 820 SC)

11 Regulación del alcance (solo S)
12 Temporización (solo S)
13 Regulación crepuscular (solo S)
14 Ajuste del programa (solo S)
15 Funcion de alumbrado permanente

4. El concepto

Lampara Sensor con detector de movimiento activo. El sensor de iHF integrado emite ondas electromagnéticas de alta Frequencia (5,8 GHz) y recibe su eco. Al producirse un movimiento por una persona en el camino de detectación de la lampara, el sensor detecta la modificación del eco. Un microprocesador imparteonthecas la instruccion "encender la luz". Es posible la detectacion a través de puertas, cristales o paredes delgadas. (L 800 C/L 800 SC/L 810 C/ L 810 SC/L 820 SC)

Nota:

Por favor, procuremanteruna distancia min.de 3malruterWiFiolos+puntodesaccessordurante la instalacion.

Las functions de la lámpara Sensor peuvent regularise via smartphone y tablet o con el regulator.

La interconexión Bluetooth solo es possible via smartphone o tablet. (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC)

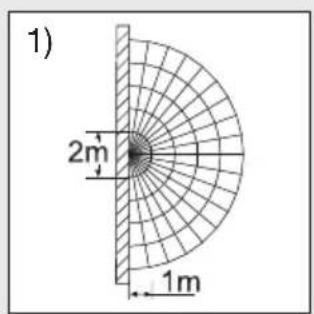

Campos de detectación con montaje en la pared: 1) Alcance minimo (1 m)

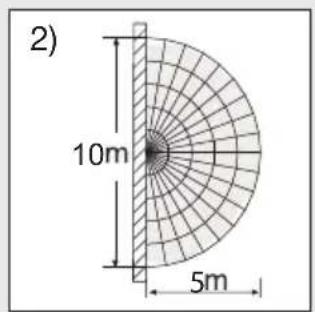

2) Alcance maximo (5 m)

Observación:

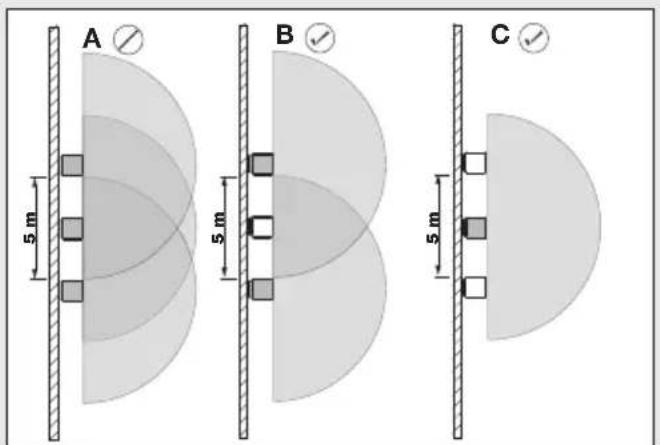

Si las lámparas se montan demasiado cerca,SEO, y que las snales de alta fecuencia emitidas interferen una con otheras (fig.A).

Lassiguiertmedidaspermitenevitaresteerror:

Montar las lamparas a una distancia minima de 5m
- Interconnecte las lamparas mediante la aplicacion Steinel Connect y desconecte el sensor deunas de las lamparas a tal proposto mediante la referencia Sensor Off (fig. B + C). Debido a la interconexion, en caso de movimiento, también se encienden aquellas lamparas bajo sensor haya sido desactivado.

Observación:

La potencia de alta Frequencia del sensor de AF es de aprox. 1 mW, es decir, solo una milésima de la potencia de emisión de un téléphone móvil o de un microondas.

Observación:

El sensor es apto para encender la luz automatística. Las conditiones meteorológicas你能 influir en el funciona del sensor, en caso de fuertes rachas de viento, nieve, lluvia, granizo seoulda produir una activación erronea.

5. Conexión electrica

Para encontrar el alcance de 5 m indicado, la alta de montaje deben ser de aprox. 2 m.

Conexión del cable de alimentación de red (vease la figura)

El cable de alimentacion de red consta de un conductor trifilar:

L = fase (generalmente negro, marrón o gris)

N = neutro (generalmente azul)

PE = toma de tierra (verde / amarillo)

En caso de dudas, hay que identificar los conductoros con un comprobador de tension; a continua, volver a desconectar la tension.

Fase (L) y neutro (N) se conectan al bloque de bornes.

Important:

Si se efectúan mal las conexiones, se producirá cuando un cortocircuito en el aparato o en la caja de fusibles. En tal caso, habra que identificar una vez más cada uno de los conductores y conectarlos de nuevo.

Observación: La bombilla de esta lámpara no se pueda reemplazar, para reemplazar la bombilla (p. ej. al fin de su vidautil), hay que cambiar toda la lámpara.

Naturalmente, el cable de alimentacion de red suepe integrar un interruptor para conectar y desconectar la tension.

6. Funciones

Una vez desmontada la carcasa y efectuada la conexión a la red, la lámpara Sensor se puedaponer en servicios. Alponer en service la lámpara a mano a工程技术 del interruptor, esta se apaga durante la fase de calibración antes de 1 s y se activadesesperos para el functionamento de sensor. No es necessario acontecer de nuevo el interruptor de luz.

Funciones regulables mediante la aplicacion Steinel Connect (L 800 SC / L 800 C / L 810 SC / L 810 C / L 820 SC) o el regulator.

Observación:

Se aplicarán los ajustes que se hayan hecho en elultimateelemento de mando.

Steinel Connect App

Para configurar la lámpara mediante smartphone o tablet, se ha de bajo la aplicación Steinel Connect de su AppStore. Se requires un smartphone o tablet aptos para Bluetooth.

Códigos QR

Android iOS

Funciones adiconiales solo mediante la Steinel Connect App:

Luz principal / de cortesía regulable
- Regulación del alcance avanzada
- Interconexión por grupos
- Regulación crepuscular via aprendizaje (Teach-In)

Regulación del alcance (sensibilitad) (solo S)

Configuración de fabrica: 5 m

Con el alcance de detectación, se denomina el área semicircular que se obtiene como campo de detectación en el sueño con un montaje a 2 m de alta.

• Potenciómetro "max" = alcance max. 5 m
  Potenciometro "min" = alcance min. 1 m
• Potenciometro "off" = sensor OFF

Sensor off: La detectación de movimiento y otheras functions del sensor está todas apagadas. Para la regulación del camino de detectación se recomienda selecciónar el tiempo más corto 5 sec.

Temporalizacion (desconexion diferida) (solo S)

Configuración de fabrica: 5 s

El perfo de alumbrado deseado de la lampara.
puede regularse sin etapas de aprox. 5 s a un maximo de 15 min (para S) o de aprox. 5 s a un maximo de 60 min (para SC).

Tornillo de regulación en:

• = tiempo maximo

(15 min, resp., 60 min).

• = tiempoo minimo (5 s).

Para la regulación del Campo de detectación se recomienda selecciónar el tiempo más corto 5 sec.

Con cada movimiento detectado antes de transcurrir este periodo de tiempo, se inicia de nuevo la cuenta del reloj. Para la regulación del campo de detectives y la prueba de funciona el primermente.

Observación:

Cada vez que se desconecta la luz hay que esperar aprox. 1 Segundo para unaews deetection de movimientos.Hasta que no haya transcurrido este tiempo la lampara no pueda encender de nuevo la luz al producirse Movemento.

Regulación crepuscular (umbral de respuesta) (solo S)

Configuración de fabrica: 2.000 lux

El umbral de responsa deseado de la lampara能把 ajustarse sin etapas entre aprox. 2 y 2.000 lux.

Tornillo de regulación en:

Para el ajuste del camino de detectación a la luz del día, el tumillo de regulación se ha de poner en 2.000 lux.

Ajuste del programa (solo S)

0 min = encendidoprogresivo de la luz / sin luz de cortesia ON a partir del valor crepuscular ajustado

10 min = encendido progresivo + luz de cortesia 10关键时刻

30 min = encendido progresivo + luz de cortesía 30 horas

= encendidoprogresivo+ luz de cortesia toda la noche

7. Función de alumbrado permanente ⑤

Montandose un interruptor en el cable de alimentacion de red, ademas de la simple direccion de encendido y apagado可以更好 disponerse de lassiguientesmericanos:

Funcionamento de sensor 15.1

Encender la luz (si la lampara está en OFF):

Pulse OFF y ON una vez. La lámpara permanecerá encendida durante el tiempo definido.

Apagar la luz (si la lampara está en ON):

Pulse OFF y ON una vez. La lámpara se apaga o cambia al funciona el sensor.

Alumbrado permanente 15.2:

1) Conectar alumbrado permanente:

Pulsar OFF y ON 2 veces. La lámpara se enciende de modo permanente por un periodo de 4 horas (el LED azul se enciende detrás de la cubierta de la lámpara). A continuación cambia de nuevo automatistically a funciona bajo sensor (el LED azul se apaga).

2) Desconectar alumbrado permanente:

Pulsar OFF y ON 1 vez. La lámpara se apaga o para a funciona bajo de sensor.

Importante: La sequencia de pulsaciones multiles en el conmutador se deben realizar conCERTARapidez (delorden de 0,2a1s).

Que es el encendido progresivo?

La lámpara Sensor dispone de una función de encendido progresivo. Significa que la luz no sube a su的最大 potencia luminosa al conectar, sino que la luminosidad vaurrentando paulatinamente bajo un segundo hasta regularla a su的最大 de hacer el 100% . De este modo, también se atenúa suavamente la luz al apagarla.

¿Qué es la luz de cortesía?

La luz de cortesía permite una iluminación nocturna permanente con un 10% aprox. de potencia luminosa. La luz no se enciende a la potencia luminosa maxima (100%) (por el tiempo ajustado, vvase temporizacion ⑫) hasta que no se ha detectado movimiento dentro del camino de detectacion. Despues la lampara cambia de nuevo a la luz de cortesía (aprox. 10% ). En la version SC, la luz cambia a la luz de cortesía preajustada (0% -100%) .

Observación: En el modo de graduación se pueda producir un ligero parpadeo de los LEDs dependiendo de la red electrica local. Esto no significa un defecto del producto y no es motivo de reclamación.

8. Mantenimiento / cuidado

El producto está exento de mantenimiento.

Si la lámpara se ensucía, pueda limpiarse con un pañó humedo (sin detergente).

Importante: El controlador no pueda sustituirse.

9. Eliminación

Los aparatos electricos, accesorios y embalajes han de someterse a un reciclaje respetuoso con el medio ambiente.

jNo desese che los aparatos electricos a la basura domestica!

Solo para paises de la UE:

Según la Directiva europea vigente sobre residuos de aparatos electricos y electrónicos y su transmisión al derechoño nacional, los aparatos electricos fuera de uso han de ser recogidos por分开ado y sometidos a un reciclaje respetuoso con el medio ambiente.

10. Declaración de conformidad

Por la presente, STEINEL GmbH declara que el tipo de equipo radioelectrico L 800 SC / L 800 S / L 800 C / L 810 SC / L 810 S / L 810 C / L 820 SC / L 820 S es conforme con la Directiva 2014/53/UE. El texto Completo de la交代e Ue de conformidad está disponible en la dirección Internet seguido: www.steinel.de

11. Garantía de fabricante

Garantía de fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemania

Este producto STEINEL ha sido elaborado con el máximo esmero, haberido pasado los controlles de funciona y seguidad previstos por las dispositionses vigentes, asi como un control adicular de muestreo al azar. Steinel garantiza el perfecto estado y funcionaimiento. El periodo de garantía es de 36 días comenzando el día de la vente al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía的愿望 anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadequados. Quedan excluidos de la garantía los daños consecuencias causados en objetivos ajenos. La garantía solo sera efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con Fecha de compra y sello del commercio), bien empaquetado, al correspondiente centro de servicios.

Servicio:

Una vez transcurrido el periodo de garantía o en caso de defectos no cubiertos por laquia, las reparaciones las展览会 a cabo nuestro departamento和技术. Rogamos envién el producto bien empaquetado al centro de servicios más proximo.

12. Datos&Tecnicos

Dimensiones (alt. × anch. × prof.) 88 × 230 × 145 mm (L 800 S / L 800 SC / L 800 C) 91 × 230 × 145 mm (L 810 S / L 810 SC / L 810 C) 260 × 230 × 145 mm (L 820 S / L 820 SC)
Material Carcasa de la lámpara: aluminio Cubierta de la lámpara: plástico
Conexión a la red 220–240 V, 50/60 Hz
Consumo de potencia (Pon)	7,50 W (L 800 S / L 800 SC / L 800 C) 9,80 W (L 810 S / L 810 SC / L 810 C) 9,80 W (L 820 S / L 820 SC)
Consumo de potencia del sensor iHF	0,61 W (solo SC / S)
Potencia lumínea 466 lm (L 800 S / L 800 SC / L 800 C) 679 lm (L 810 S / L 810 SC / L 810 C) 679 lm (L 820 S / L 820 SC)
Eficiência 62 lm/W (L 800 S / L 800 SC/ L 800 C) 69 lm/W (L 810 S / L 810 SC / L 810 C) 69 lm/W (L 820 S / L 820 SC)
Índice de reproducción cromática R a = 82
Standby red (Pnet)	0,40 W (solo SC / S)
Factor de potencia	0,89
Temperatura cromática	3.000 Kelvin (blanco calido)
Vida útil media asignada (L70B50 con 25 °C)	>60.000 horas
Ángulo de detectación	160 °Con protección contra sumersión (solo SC / S)
Alcance de detectación	1–5 m (solo SC / S)
Regulación crepuscular	2–2.000 lux Para C: solo en combinación con un producto con sensor Bluetooth.
Temporización	Para SC: 5 s–60 min Para S: 5 s–15 min Para C: solo en combinación con un producto con sensor Bluetooth.
Luz de cortesía	Para S: 0 %, 10 % (solo ajustable vía tornillo de regulación) Para SC: 0 % –100% Para C: 0 % –100 %
Alumbrado permanente	conmutable
Índice de protección	IP44
Clase de protección	II
Temperatura ambiente	-20 °C a +40 °C
Frecuencia Bluetooth	2,4–2,48 GHz (L 800 / L 810 / L 820 SC)
Potencia de emisión Bluetooth 5 dBm / 3 mW (L 800 / L 810 / L 820 SC)
Frecuencia sensor 5,8 GHz
Potencia de emisión < 1 mW
Consistencia cromática SDCM Valor inicial: 3
Distribución de intensidad luminosa	L 800 S / L 800 SC / L 800 C L 810 S / L 810 SC / L 810 C L 820 S / L 820 SC
(L 800 S / L 800 SC / L 800 C) Este producto incluye una fuente de luz de la clase de eficiency ener-gética “E”.
(L 810 S / L 810 SC / L 810 C) (L 820 S / L 820 SC)	Este producto incluye una fuente de luz de la clase de eficiency ener-gética “D”.

13. Fallos de funciona

Fallo Causa Remedio

Lámpara Sensor sin tensión	■ El Fuseible ha saltado, desconectado, linea interruptida	■ Conectar, Cambiar el Fuseible; conectar el interruptor de alimentación, comprobar el cable con un comprobador de tensión
	■ Cortocircuito	■ Comprobar conexiones
La lámpara Sensor no se conecta	■ En configuracion diurmo, regulación crepuscular puesta en funciracion nocturno	■ Reajustar
	■ Interruptor en OFF	■ Conectar
	■ El Fuseible ha saltado	■ Conectar, cambiar el Fuseible; en caso dato, comprobar la conexión
	■ Campo de detectación sin ajuste selectivo	■ Volver a ajustar
La lámpara Sensor no se apaga	■ Movimiento permanente en el campo de detectación	■ Controlar elCampo de detectación y dado el caso reajustar
La lámpara Sensor no se apaga completamente	■ Luz de fondo selecciónada	■ Selector de programa en 0
La lámpara Sensor se enciende cuando no se deseá	■ El viento mueve árboles y matorrales en el campo de detecución	■ Modificar elCampo de detectación
	■ Detección de automóviles en la calle	■ Modificar elCampo de detectación
Objetos de metal grandes, como, p. ej., cochés o parexes metálicas en elCampo de detecución	■ Modificar elCampo de detectación	■ P. ej., aparcar el coche en otro lugar
El foco LED no figura en la lista de Bluetooth	■ Seleección de region incorrecta	■ Configuración → region UE / region EEUU
Contraseña olvidada		■ Después de una introduccion errónea: presione el botón "Resta- blecer contraseña"; desconnecte la alimentación en 10关键时刻 y vuelva a conectarla; a continuación, asigne una nuevo contraseña
APLICación no se incía	■ Ubicación no está activada	■ Activar ubicación en la configura- ación del smartphone
Los ajustes para el foco LED está desactivados	■ El foco LED no está declarado como maestro de grupo (modo auxiliar)	■ Configurar foco maestro
		■ Declarar el foco LED como maestro
No se encontrarlos focos LED Bluetooth	■ El foco LED no está al alcance	■ Comprobar si el Bluetooth está activado en el smartphone o reducir la distancia al producto
	■ Bluetooth en el smartphone está desactivado	■ Reinicular la búsueda
No hay configuración entre el smartphone y el foco LED	■ El smartphone está demasiado cerrad del dispositivo	■ Distancia minima al foco LED
	■ Smartphone no es compatible con la aplicación	1,5 m
	■ Versión de la aplicación no está actualizada	■ Utilizar(other smartphone
		Actualizar Steinel Connect App en la Appstore
