| Vrsta izdelka | Visokotlačni čistilnik |
| Znamka | Michelin |
| Model | MPX 19EHDS |
| Teža | 10,4 kg |
| Nazivna moč | 1,9 kW |
| Delovni tlak | 9,5 MPa (95 bar) |
| Maksimalni tlak | 14 MPa (140 bar) |
| Nazivni pretok | 5,5 l/min |
| Maksimalni pretok | 7,66 l/min |
| Maks. temperatura dovodne vode | 50 °C |
| Električno napajanje | 220-240 V ~ 50/60 Hz |
| Razred zaščite | II (dvojna izolacija) |
| Stopnja zaščite motorja | IPX5 |
| Raven zvočnega tlaka | 78,8 dB(A) |
| Zajamčena raven zvočne moči | 93 dB(A) |
| Vibracije | < 2,5 m/s² |
| Vrsta olja črpalke | Ni določeno (glejte identifikacijsko tablico) |
| Glavne funkcije | Visokotlačno pranje, sesanje detergenta, nastavljiva šoba, popoln zaustavitev (TSS) |
| Vzdrževanje in čiščenje | Redno čiščenje vodnega filtra, šobe, praznjenje rezervoarja za detergent |
| Varnost | Vklopna naprava, varnostni ventil, termična zaščita, varnostna zapora |
| Nadomestni deli in popravljivost | Uporabljajte samo originalne dele Michelin/AR |
| Splošne informacije | Gospodinjska in profesionalna uporaba (v skladu s simbolom E1/E2 na napravi) |
Pogosto zastavljena vprašanja - MPX 19EHDS MICHELIN
Vprašanja uporabnikov o MPX 19EHDS MICHELIN
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Visokotlačni čistilec v formatu PDF brezplačno! Poiščite svoja navodila MPX 19EHDS - MICHELIN in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. MPX 19EHDS znamke MICHELIN.
NAVODILA ZA UPORABO MPX 19EHDS MICHELIN
5.1 Predpokladane pouziti
Tento pristroj je urcen pro domaci pouziti k cisiteni vozidel, stroju, Iodi, zdiva atd. a k odstrańovani odolnych necistot s pouzitim vody a biologicky odbouratelnych chemickych prostredku.
6.5.2 Pripojenik vodovodni siti
Pristoj muze byt pripojen primo k vodovodni siti zdroje pitne vody, pouzePokud je privodni hadice vybavena zpétnou klapkou ventilu v souladus platnymi predpisy. Prumerhadice musi byt minimalne 13 mm, hadice musi byt vyztuzena a dlouha ne vice nez 25 m.
4.2.1 Dokumentacija prilozena uz uredjai
A1 Piručnik za uporabu i odžavanje
A2 Sigurnosne upute
A3 Izjave osukladnosti
A4 Jamstvene odredbe
4.3 Odlaganje pakiranja
Materijali korišeni za pakiranje uredaja nisu štetni za okoliš ali se i dalje moraju reciklarati ili odložiti u skladu s relevantnim propisima u zemlju i kojoše uredaj koristi.
5 TEHNICKE INFORMACIJE (SL.1)/STRANICA 3
5.1 Namjena
Urečaj je namijenjen za osobnu uporabu i cisćenje vozila, strojeva, brodova, zgrada i sluzi za uklanjanje tvrdokorne prljavstine uz uporabu ciste vode i biorazgradivih kemijskh sredstava za cisćenje. Motori vozila mogu se prati samo ak se prjava voda odaže u skladu sactualnim važćim propisima.
-
Temperatura ulazne vode: pogledajte podatkovnu pločicu na uredaju.
-
Tlak ulazne vode: min. 0,1 MPa - maks. 1 MPa.
- Radna temperatura okoline: iznad 0^ .
Uredaj je u skladu s normama IEC 60335-1 i IEC 60335-2-79.
5.2 Rukovatelj
Simbol prikazan na sl. 1 označava rukovatelja kojem je stroj namijenjen (profesionalca ili neprefesionalca).
5.3 Glavni dijelovi
B2 Baca
B3 Pistolj sa sigurnosnom hvataljkom
B4 Elektrčni kabel s utikačem (na modelima s ovom značajkom)
B5 Visokotlačno crijve
B6 Spremnik sredstva za ciścenja
B7 Čep za ulje (na modelima s ovom značajkom)
E Mlaznica
F Regulator sredstva za ciscenje (na modelima s ovom značajkom)
G Regulator tlaka (na modelima s ovom značajkom)
L Vodeni filter
5.3.1 Pribor (ako je ukjucen u isporučeni paket - pogledajte sl. 1)
6.5.2 Spajanje na vodovodnu mrezu
Uredaj se smije spojiti na glavnu vodovodnu mrezu pitke vode samo ako je opremljen ventilom za sprječavanje povratnog toka u skladu s važecim propisima. Crijevo treba imati promjer od najmanje 13mm biti ojačano i ne dulje od 25m .
6.5.3 Usisavanje vode iz otvorenih spremnika
1) Montirajte dovodno crijevo s filtrom na ULAZ za vodu i umetnite ga na dno spremnika.
2) Provjetrite zrak iz uredaja: a)Odvijte baca.
b) Pokrenite uredjai drzite pistolj otvorenim svedok zracni mjehurici ne prestanu izlaziti van.
3) Isklučite uredaj i zavrnite bacač.
N.B.: majeva visina usisa je 0,5 m. Usisno crijevo treba napuniti prije uporabe.
7 PRILAGODBE (SL. 3)/STRANICA 5
7.1 Prilagodba mlaznice za raspršivanje (Za modele s ovom značajkom)
Protok vode prilagodava se regulacijom mlaznice (E).
7.2 Namješanje sredstva za Čijscenje
Za isporuku sredstva za ciscenje na odgovarajućem tlaku, postavite mlaznicu (E) (ako je ugradena) na" " ili postavite komplet sredstva za ciscenje (C13) (ako je dostupan) kao što je prikazano. Količina isporucenog sredstva za ciscenje prilagodava se pomocu regulatora (F).
7.3 Prilagodba radnog tlaka (na modelima s ovom značajkom) Regulator (G) koristi se za prilagodbu radnog tlaka. Tlak je prikazan na mjeracu tlaka (ako je ugraden).
8 INFORMACIJE O UPORABI UREDAJA (SL. 4)/STRANICA 5
8.1 Kontrole
-Pokretac(H)
PostavitePokretacna (ON/1) kako bistepokrenuli motor u nacinu rada "Energy Saving" (ustede enerigije)iustedili i do 30 % elektricne enerigije. PostavitePokretacna (ON/ll) kako bistepokrenuli motor u nacinu rada "Maximum Power"(maksimalne snage)"i ostvarili rad pri punoj snazi. Postavite uredj prekida cna (OFF/O) kako biste zaustavili uredj.
- Kontrolna poluga vodene mlaznice (I).
Upozorenje - opasnost!
8.6 Dopunjavanje i uporaba sredstva za cijscenje
Sredstvo za ciscenje mora se isporuciti pomoću dodatnog príbora i u skladu s postupcima opisanima u točki 7.3.
Uporaba visokotlačnog crijeva duljeg od crijeva isporučenog s uredajem ili uporaba crijeva s dodatnim nastavkom može oslabiti ili ili potpunosti zaustaviti usisavanje sredstva za cisćanje.
Napunite spremnik (B6) visoko biorazgradivim sredstvom za ciscene.
Oznaka stroja Visokotlačni uredaj za pranje
Br.modela MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Nazivna snaga 1,7 kW 2 kW 2,2 kW 2,5 kW
u skladu sa sjedecim europskim direktivama:
2006/42/EZ, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU i 2000/14/EZ
i da je proizveden u skladu sa sljedecim normama ili normiranim dokumentima:
EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Ime i adresa osobe odgovorne za izdavanje tehnicke dokumentacije: Stefano Reverberi / AR Glavni direktor
Via ML King, 3 - 41122 Modena, Italija
Postupak procjene sukladnosti koji propisujte Direktva 2000/14/EZ izveden je u skladu s Prilogom V.
Br.modela MPX 17EHDS

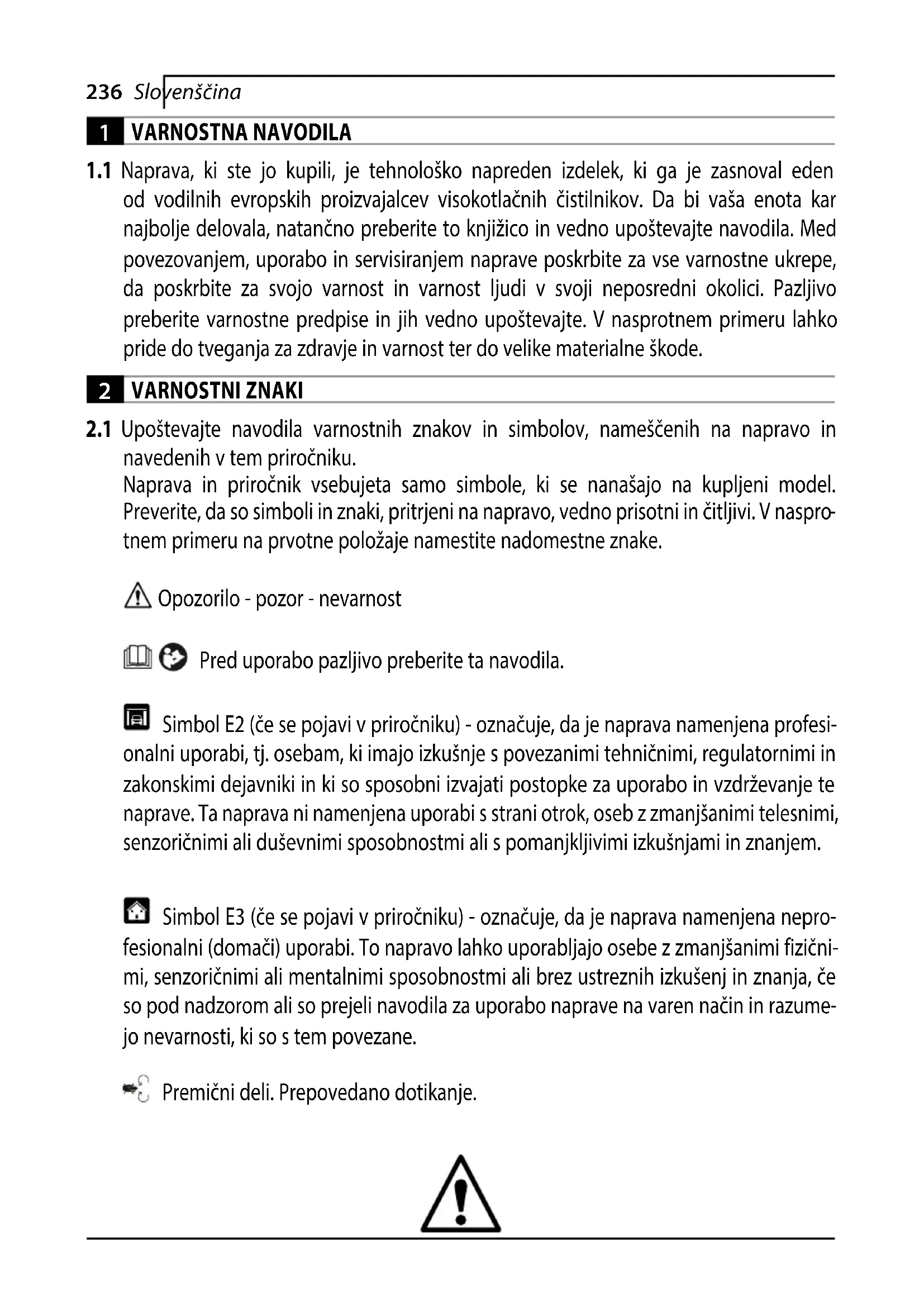

1.1 Naprava, ki ste jo kupili, je tehnolosko napreden izdelek, ki ga je zasnoval eden od vodilnih evropsikh proizvajalcev visokotlačnih Čistilnikov. Da bi vaša enota kar najbolje delovala, natančno preberite to knjižico in vedno upostevejte navodila. Med povezovanjem, uporabo in servisiranjem naprave poskrbite za vse varnostne ukrepe, da poskrbite za svojo varnost in varnostljudi v svoji neposredni okolici. Pazljivo preberite varnostne predpise in jih vedno upostevejte. V nasprotnem primeru lahko pride do tveganja za zdravje in varnost ter do velike materialne škode.
2 VARNOSTNI ZNAKI
2.1 Upostevajte navodila varnostnih znakov in simbolov, nameščenih na napravo in navedenih v tem priročniku.
Naprava in priročnik vsebujeta samo simbole, ki se nanašajo na kuplejeni model. Preverite, da so symboli in znaki, pritrjeni na napravo, vedno prisotni in Čitljivi. V nasprotnem primeru na prvotne položaje namestite nadomestne znake.
Opozorilo - pozor - nevarnost
Pred uporabo pazljivo preberite ta navodila.
Simbol E2 (Če se pojav i priročniku) - označuje, da je naprava namenjena profesi- onalni uporabi, tj. osebam, ki imajo izkušnje s povezanimi tehniciñimi, regulatornimi in zakonskimi dejavniki in ki so sposobni izvajati postopke za uporabo in vzdřevanje te naprave. Ta naprava ni namenjena uporabi s strani otrok, oseb z zmanjsani imi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem.
Simbol E3 (ce se pojavi v priročniku) - označuje, da je naprava namenjena neprofessionalni (domaci) uporabi. To napravo lahko uporabljazo osebe z zmanjsani fiziciimi, senzoričnimi ali mentalnimi sposobnostmi ali brez ustreznih izkušenj in znanja, ce so pod nadzorom ali so prejeli navodila za uporabo naprave na varen način in razumejo nevarnosti, ki so s tem povezane.
Premicni deli. Prepovedano dotikanje.
0 Polożaj za izklop
LOW NICH SPEED - II SPEEDZa vklop
Zagotovljena raven moci zvoka
Znak za prepoved. Uporabnika obvešča, da lokalni predpisi lahko prepovedujejo
priklop tega izdelka na vodovod s pitno vodo.
Opozorilni znak, ki opozaria uporabnika, da ne usmeria yodnega curka proti
Ijudem, zivalim, elektricni opremi ali samemu izdelku.
Ta izdelek je uvrščen y razred izolacijie II. To pomeni, da ima ojačano ali dvoino
izolacijo (samo ce se simbol pojavni napravi).
Ta izdelek je uvršćen y razred izolacijie I. To pomeni, da ima zašcitni ozemlijtyveni
vodnik (samo Če se symbol pojavni na napravi).
Izdelek je v skladu z zahtevami ustreznih evropsikh direktiv.
Simbol E1 - označuje, da naprave ne smete odstraniti z gospodinjskimi opadki.
Lahko jo predate prodajalcu ob nakupu nove naprave. Elektricnih in elektronskih delov naprave ne smete znova uporabljati v napacne namene, saj vsebujejo snovi, ki so nevarne za zdravje.
Nosite šcitnike sluha.
Nosite zašcitno masko.
Nosite zašcitodihal.
Nosite zašcitne rokavice.
Nosite zašcitno obutev.
Nosite zašcitna oblačila.
3 VARNOSTNA PRAVILA/PREOSTALA TVEGANJA
3.1 VARNOSTNE PREPOVEDI
3.1.1 OPOZORILO. Otroci NE smejo uporabljati naprave. Nadzorujte jih, da seznjo ne bi igrali.
3.1.2 OPOZORIO. Visokotlačni curki so lahko pri napacni uporabi nevarni.
3.1.3 OPOZORIO. NE uporabljaje naprave z vnetljivimi ali strupenimi snovmi ali izdelki, ki niso združljivi z njenim pravilnim delovanjem. Uporaba naprave v potencialno vnetljivi ali eksplozivni atmosferi je prepovedana.
3.1.4 OPOZORILO. NEVARNOST EKSPLOZije. NE uporabljaje naprave za prsenje vnetljivih tekočin.
3.1.5 OPOZORILO. Vodega curka NE usmerjaje proti ljudem ali zivalim.
3.1.6 OPOZORIO. Vodnega curka NE usmerajte proti enoti sami, elektricnim delom ali drugi elektrici opremi.
3.1.7 OPOZORILO. Naprave NE uporabljajte, kadar so v njenem delovnem območju druge osebe, razen kadar nosijo zašcitna oblačila.
3.1.8 OPOZORIO. Vodnega curka nikoli NE usmerjaje proti sebi ali drugim, da bi si očistili oblačila ali obutev.
3.1.9 OPOZORILO. NE uporabljaje naprave na prostem, ce dezije.
3.1.10 OPOZORIO. NE pustite, da bi napravo uporabljali otroci, neusposobljene osebe ali tisti, ki niso prebrali ali razumeli navodil za uporabo naprave.
3.1.11 OPOZORILO. NE dotikajte se vtiča in/ali vtičnice z mokrimi rokami.
3.1.12 OPOZORILO. NE uporabljaje naprave, ce je napajalni kabel poškodovan. Ce je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, pooblascen servisni center ali podobno kvalificirane osebe, da preprecite nevarnost.
3.1.13 OPOZORILO. NE uporabljaje naprave, ce je poskodovan napajalni kabel oziroma pomembni deli, kot so varovala, visokotlačna gumijasta cev in pistola.
3.1.14 OPOZORILO. NE zatikajte sprožilca v položaj za delovanje.
3.1.15 OPOZORILO. Preverite, da je na napravo namescena tipska ploscica. Ce ni, obvestite prodajalca. Naprav brez ploscic NE smete uporabljati, saj jih ni mogoce identificirati in so morda nevarne.
3.1.16 OPOZORIO. NE modificirajte ali prilagajajte nastavitev varnostega ventila ali varnostnih naprav.
3.1.17 OPOZORILO. NE spreminjaje privotnega premera šobe pršilne glave.
3.1.18 Opozorilo. NE premikajte naprave tak, da vlecete za ELEKTRICNI KABEL.
3.1.19 OPOZORILO. Vozila ne smejo zapeljati cz visokotlačno cev.
3.1.20 OPOZORILO. NE premikajte naprave tak, da vlecete za visokotlačno cev.
3.1.21 OPOZORILO. Ko visokotlačni curek usmerite proti pnevmatikam, ventilom pnevmatik ali drugim componentam pod tlakom, je potencialno nevaren. Ne uporabljaje kompleta vrtljive šobe, curek pa nj bo med Čišćenjem vedno vsaj 30 cm stran od takih delov.
3.1.22 OPOZORILO. Uporaba neoriginalne dodatne opreme ali drugih nadomestnih delov, ki niso posebej namenjeni za ta model, ni dovoljena. Vse spremembe naprave so prepovedane in izničijo izjavo o skladnosti, proizvajalca pa odvežejo odgovornosti po civilnem in kazenskem pravu.
3.2 VARNOSTNI UKREPI
3.2.1 OPOZORIO. Vsi elektrichi vodniki MORAJO BITI ZASCIKENI pred vodnim curkom.
3.2.2 OPOZORIO. Priključitev na elektricno napajanje njazvede usposobljen elektricar skladno s standardom IEC 60364-1. Napravo opremite z napravo na diferencni tok, ki bo prekinila napajanje,Če ozemljitveni uhajavi tok preseze 30mA v 30~ms, ali napravo, ki preverja ozemljitev.
3.2.3 Opozorilo. MED zagonom lahko naprava povzroča šum na elektricnem omrežju.
3.2.4 OPOZORILO. Uporaba naprave zašcitnega stikala na diferencni tok zagotavlja dodatno zašcito za uporabnika (30 mA).
3.2.5 OPOZORIO. Modele brez vtiča mora namestiti kvalificirano osebje.
3.2.6 OPOZORILO. Uporabljaje samo odobrene elektricne podaljske s primernim presekom.
3.2.7 OPOZORIO. Vedno izklopite stikalo, ko napravo pustite brez nadzora.
3.2.8
Opozorilo. Visok tlak lahko povzroci odoobj delov: nositi morate zašcitna oblačila in opremo, ki je potrebna za zagotavljanje varnosti uporabnika.
3.2.9 OPOZORILO. Pred delom na napravi ODKLOPITE vtič.
3.2.10 OPOZORILO. Preden pritisnete sprozilec, trdno PRIMITE pistolo, da preprecite povratni sunek.
3.2.11 OPOZORILO. UPOSTEVAJTE lokalne predpise glede vodovodnega omrežja. Po IEC 60335-2-79 lahko napravo priključite negosredno na vodovod samo, ce je dovodna cev opremljena s protipovratnim ventilom izpustom, kot to doloca EN 12729, tip BA. Protipovratni ventil lahko narocite pri proizvajalcu.
3.2.12 OPOZORIO. Voda, ki priteče skozi protipovratni ventil, ni pitna.
3.2.13 OPOZORILO. Vzdrževanje in/ali popravilo elektricnih component MORA izvajati kvalificirano osebje.
3.2.14 OPOZORILO. IZPUSTITE preostali tlak, preden odklopite cev z naprave.
3.2.15 OPOZORIO. Pred vsako uporabo in v rednih intervalih PREVERITE, da so vijaki pravilno zategnjeni in da deli nisoPokvarjeni ali obrbljeni.
3.2.16 OPOZORILO. UPORABLJAJTE SAMO detergente, ki ne bodo razjedli materiala oblog na visokotlačni cevi/elektricnem kablu.
3.2.17 OPOZORIO, PAZITE, da so Ijudje in zivali oddaljeni majmanj 15 m (16 yd).
3.2.18 OPOZORILO. Ta naprava je zasnovana za uporabo s priloženim detergentom oziroma detergentom, ki ga priporoča proizvajalec. Uporaba drugih detergentov ali kemikalij lahko negativno vpliva na varnost naprave.
3.2.19 OPOZORILO. Ne pustite, da detergent pride v stik s kozo, še posebej pa ne z očmi. Če pride v neposreden stik z očmi, jih temeljito izperite z vodo in se takoj obrnite na zdravnika.
3.2.20 OPOZORILO. Visokotlačne cevi, objemke in spojke so pomembni za varnost naprave. Uporablajte samo tiste cevi, objemke in spojke za visok pritisk, ki jih priporoča proizvajalec.
3.2.21 OPOZORILO. Za zagotovitev varnosti naprave uporabljaje samo originalne rezervne dele proizvajalca ali dele, ki jih je odobril proizvajalec.
3.2.22 OPOZORILO. Neprimerni podaljski so lahko nevarni. Če uporabljate kabelski podaljšek, poskrbite, da je primeren za uporabo na prostem ter da je mesto prikljucitve suho in nad tlemi. Močno priporočamo, da uporabite kolut za kabel, ki ohranja vticnico vsaj 60 mm nad tlemi.
3.2.23 OPOZORILO. Izklopite napravo in jo odklopite z napajanja pred sestavljanjem, ciscenjem, nastavljanjem, vzdhrzevanjem, shranjevanjem in transportom.
3.2.24 OPOZORIO. Vstavite komplet cevi za curek do rdece oznake, preden vklopite napravo.
4 SPLOŠNE INFORMACije (SLIKA 1) / 3. STRAN
4.1 Uporaba prirocnika
Ta priročnik je sestavni del naprave in ga morate shraniti za prihodnjo uporabo. Pred namestitvijo in uporabo enote ga natančno preberite. Če napravo prodate, mora prodajalec predati priročnik novemu lastniku skupaj z napravo.
4.2 Dobava
Naprava je dobavljena delno sestavljena v kartonasti skatli.
Vsebina kompleta je prikazana na sliki 1.
4.2.1 Dokumentacija, priložena napravi
A1 Priročnik za uporabo in vzdřevanje
A2 Varnostna navodila
A3 Izjava o skladnosti
A4 Garancijska izjava
4.3 Odstranjevanje embalaze
Embalazni materiali ne oneselfzuzijeko okolja, a jih morate reciklirati ali odstraniti skladno z ustreznimi predpis i vasi drzavi.
5 TEHNIÇNE INFORMACIJE (SLIKA 1) / 3. STRAN
5.1 Predvidena uporaba
Ta naprava je bila narejena za individuo no uporabo za ciscenje vozil, strojev, colnov, zidov itd. Namenjena je odstranjevanju trdovratne umazanije s cisto vodo in biolosko razgradljivimi detergenti.
Motorje vozil lahko Čistite samo, Če umazano vodo odstranite skladno z veljavnimi predpisi.
Vstopna temperatura vode: gleje tipsko plošćica na napravi.
-Vstopni tlak vode: min. 0,1 MPa -maks. 1 MPa.
- Temperatura okolice med delovanjem: nad 0^
Naprava je skladna s standardi IEC 60335-1 in IEC 60335-2-79.
5.2 Upravljavec
Simbol, prikazan na sliki 1, označuje upravljavca (professionale ali neprofessionale).
5.3 Glavne componente
B2 Cevni podaljsek
B3 Piñtola z varovalom
B4 Elektricni kabel zvticem (na modelih s to fungcijo)
B5 Visokotlačna cev
B6 Rezervoor za detergent (na modelih s to fungcijo)
B7 Pokrovcek za olje (na modelih s to funkcijo)
E Soba
F Regulator detergenta (na modelih s to fungcijo)
G Regulator tlaka (na modelih s to fungcijo)
L Vodni filter
5.3.1 Dodatna oprema (ce je priložena v paketu - glejte sliko 1)
C2 Komplet vrtljve sobe
C10 Vijaki
C3 Ročaj
C11 Nosildi
C4 Krtača
C12 Rocica
C5 Kolut za gumijasto cev
C13 Komplet detergenta
C6 Komplet za sesanje vode
C14 Kolesa
C7 Komplet s cevno sobo
C15 Tuba z mazalno mastjo
C8 Komplet cistilne krtace za
C16 Manometer
velike povrsine
C17 Dodatna oprema - adapter
5.4 Varnostne naprave
Zaganjalnik (H)
Zaganjalnik preprecuje nenamerno uporabo naprave.
Pozor - nevarnost!
Ne spreminjaje nastavitve varnostega ventila in ne
modificirajteventila.
- Varnostni ventil in/ali ventil za omejevanje tlaka.
Varnostni ventil je tudi ventil za omejevanje tlaka. Ko sprostite sprozilec pistole, se ventil odpre, voda pa se spelje skozi dovod crpalke ali odtece na tla. - Termostatski ventil (D1, ce je namešćen)
Ce temperatura vode preseze temperaturo, ki je ne vastil proizvajalec, termostatski ventil izpusti vroco vodo in vsesa enako kolicino hladne vode, dokler se ne vzpostavi ustrezna temperatura.
- Varovalo (D): preprećuje nenamerno prěsenje vode.
Blokada pri preobremenitvi: zaustavi napravo, ce je preobremenjena.
6 NAMESTITEV (SLIKA 2)/STRAN 4
6.1 Sestavljanje
Pozor-nevarnost!
Nameščanje in sestavljanje je dovoljeno samo, Če je na odklopljena iz napajanja.
6.2 NamešanjePokrovčkov za sprošanje tlaka (na modelih s to funkcijo)
Za preprečitev pusčanja olja je naprava opremljena z rdečimiPokrovčki na vystopnikih za olje, ki jih morate zamenjati s prilozhenimiPokrovčki za sprošanje tlaka.
6.3 Namešanje vrtljive šobe
(Za modeles to fungcijo).
Komplet vrtljve sobe zagotavlja vecjo moč pranja.
Z vrtljivo sobo se lahko tlak zmanjsa za 25% v primerjavi tlakom iz nastavlje sobe. Komplet vrtljive sobe pa zagotavlja vecjo moc pranja zaradi vrtenja vodnega curka.
6.4 Elektrčni prikrjucek
Pozor - nevarnost!
Preverite, da sta napajalna napetost (V) in frekvenca (Hz) enaki kot na tipski plošćici (slika 2).
6.4.1 Uporaba podaljskov
Uporabljate kable in vtice stopno zašite «IPX5«.
Presek podaljska mora biti sorazmeren z dolzino - daljši
kot je podaljsek, vecjimora biti presek. Glejtetabelo 1.
Pretok na dovodu vode mora biti enak pretoku crpalke.
Napravo postavite cim blizje dovodu vode.
6.5.1 Priključki
Izpust za vodo (IZPUST)
Dovod vode s filtrom (DOVOD)
6.5.2 Priključek na vodovod
Naprvo lahko prikljucite neposredno na vodovod samo, ce je dovodna cev opremljena s protipovratnim ventilom, kot to dolocajo veljavni predpisi. Pazite, da ima cev premer najmanj 013 mm, da je ojačana in da ni daljsa od 25 m.
6.5.3 Crpanje vode iz odprtih posod
1) Privijte dovodno cev s filtrom na DOVOD vode in jo vstavite na dno posode.
2) Spustite zrak iz naprave:
a)Odvijnt nestavek.
b) Zaženite napravo in pustite pistolo odprto, dokler v iztekajovi vodi ni vec mehurčkov.
3) Izklopite napravo in znova privijte nastavek.
Opomba:rajvecja sesalna visina je 0,5 m.Pred uporabo napolnite sesalno cev.
7 NASTAVITVE (SLIKA 3)/STRAN 5
7.1 Nastavljanje sobe (za modele s to funkijo)
Pretok vode nastavite s手段 (E).
7.2 Nastavljanje detergenta
Da se detergent doda s pravilnim tlakom, šobo (E) (çe je namescena) nastavite na » « ali pa namestite komplet za detergent (C13) (çe je na voljo), kot je prikazano.
Kolicino dovedenega detergenta nastavite z regulatorjem (F).
242 Slovenscina
7.3 Nastavljanje delovnega tlaka (na modelih s to funkcijo)
Regulator (G) se uporablja za nastavljanje delovnega tlaka. Tlak je prikazan na manometru (ce je namescen).
8 INFORMACIJE O UPORABI NAPRAVE (SLIKA 4)/STRAN 5
8.1 Krmilni elementi
-Zaganjalnik(H).
Za uporabo motorja v naclinu Energy Saving (Varcevanje z energijo) zaganjalnik nastavite na položaj (ON/l) s cimer porabite do 30% manj elektricne energije.
Za uporabo motorja v nacinu >Maximum Power « (Največja moč), zaganjalnik nastavite na požaj (ON/II) za delovanje s polno močjo.
Nastavite stikalo zaganjalnika na izklop (OFF/0), da zaustavite napravo.
- Ročica za krmljenje vodnega curka (I).
Pozor-nevarnost!
Med delovanjemora biti naprava postavljena na trdno in stabilno povrsino, kot je prikazano na sliki 4.
8.2 Zagon (glejte sliko 4)
1) Do konca odprite dovodni ventil.
2) Sprostate varovalo (D).
3) Za nekaj sekund prittiskajte sprozilec in zazenite napravo takodo zaganjalnik preklopite v ustrezen delovni položaj (ON/l) ali (ON/II).
Pozor-nevarnost!
Pred zagonom naprave morate preveriti, da pravilno dobiva vodo. Ce jo boste uporabljali brez vode, se bo poskodovala. NePokrivajte ventilacijskih resetk, ko je naprava v uporabi.
Modeli TSS - pri modelih TSS s systemom za samodejni izklop dovodnega pretoka:
- ko sprozilec sprostite, dinamični tlak samodejno izklopi motor;
- ko je sprežilec pritsinjen, samodejni padec tlaka zažene motor, tlak pa se obnovi po zelo katki zakasniti;
da bi TSS pravilno deloval, mora med sproščanjem in pritiska-njem sprožilca preteči najmanj 4-5 sekund.
Da bi prepreci di poskodbe naprave, ne dopustite, da deluje brez vode, in preverite, da ima pravilen dovod vode.
Za modele brez TSS ne prekinite curka vode za vec kot 5 minut, ko naprava deluje, da preprecite poškodbe naprave zaradi povisane temperature vode.
8.3 Zaustavitev
1) Stikalo zaganjalnika nestavite na izklop (OFF/0).
2) Pritisnite sprozilec in sprostite preostali tlak v cveh.
3) Aktivrajte varovalo (D).
8.4 Vnovični zagon
1) Sprostite varovalo (D).
2) Pritisnite sprozilec in izpustite preostali zrak iz cevi.
3) Zaganjalnik nastavite na ustrezen delovni položaj (ON/II) ali (ON/II).
8.5 Shranjevanje
1) Zaprite dovodni ventil.
2) Izpustite preostali tlak iz piistole, dokler iz naprave ne iztece vsa voda.
3) Izklopite napravo (OFF/0).
4) Odstranite vtic iz vticnice.
5) Izpraznite in izperite rezerovoar za detergent, ko koncate z delom. Za izpiranje rezerovojar uporablajte cisto vodo in ne detergenta.
6) Aktivirajte varovalo pistole (D).
8.6 Polnjenje in uporaba detergenta
Detergent morate dovajati z dodatno opremo in skladno s postopki, opisanimi v tocki 7.3.
Uporaba visokotlacne cevi, ki je daljsa kot originalna, ali uporaba podaljska cevi lahko zmanjsa ali povsem zaustavi sesanje detergenta.
Rezervoor (B6) napolnite z visoko biolosko razgradljivim detergentom.
8.7 Priporočeni postopek Čišćenja
Umazanijo raztopite tako, da na suho povrsino nanesete detergent, pomeşan z vodo.
Pri delu z navpičnimi povrsinami Čistite od spodaj navzgor. Pustite, da detergent deluje 1-2 minuti, vendar ne pustite, da se povrsina posusi. Začnite na dnu in z visokotlačnim curkom Čistite na razdalji rajmanj 30 cm. Voda od Čišcenja ne sme zaiti na neocisěcene povrsine.
V nekaterihi primerih boste morali umazanijo odstraniti s krtaco.
Visok tlak ni vedno najboljsa reštev za dobre rezultate cisćenja, saj lahko nekatere povrsine poskoduje. Za občutljve ali pobarvane dele oziroma componente pod tlakom (npr. pnevmatike, ventile itd.) ne uporabljaje najmanjsne nestavitve nestavljive šobe ali vrtljive šobe.
Učinkovito Čišćenje je enako odvisno od tlaka in prostornine uporabljene vode.
9 VZDRZEVANJE (SLIKA 5)/STRAN 6
Vzdrževanje, ki ni opisano v tem poglavju, mora izvajati pooblasčen prodajni in servisi center.
Pozor-nevarnost!
Vedno odklopite vtic iz vticnice, preden delate na vi.
9.1 Cischenje sobe
1) Odklopite nastavek s'sobe.
2) Odstranite nanose umazanjne ja luknji sobe z orodjem (C1).
9.2 Cischenje filtra
Pred vsako uporabo preglejte dovodni filter (L) in filter za detergent (ce je namescen) in ga očistite skladno z navodili, ce je potrebno.
9.3 Odpravljanje zastojev motorja (na modelih s to funkcijo)
Pri daljish zaustavitvah se lahko motor zatakne zaradi vodnega kamna. Da ga sprostite, obrite pogonsko gred orodjem (M).
9.4 Dolivanje olja (za modele s to funkcijo)
Olje dolijte skozi odprtino, da obnovite pravilno raven.
Zakarakteristike olja glejte tabei «Kakteristike olja.
9.5 Shranjevante po koncu重点领域
Preden napravo shranite za czezimo, najnekaj casa deluje z nekorozivnim, nestrupenim sredstvom proti zmrzovanju.
Napravo postavite na suho mesto, kjer je zašcitena pred zmrzaljo.
10 SHRANJEVANJE IN TRANSPORT (SLIKA 5)/STRAN 6
Opremo shranite, kot kaze sika 5.
Stroj transportirajte, kot kaze slika 5.
11
ODPRAVLJANE TEZAV
| Težava Morebitni raz | log Ukrep | |
| Črpalka ne doseze delovnega tlaka | Obrabljena šoba Zamenjaje Šobo | |
| Vodni filter je umazan Očistite filter (L) (slika 5) | ||
| Nezadosten dovod vode Do konca odprite dovodni ventil | ||
| Sistem vsesava zrak Preverite tesnost priključkov cevi | ||
| Zrak v Črpalki | Izklopite napravo in pritiskajte ter sprošćajte sprožilec, dokler voda ne izteka enakomerno. Znova vklopite napravo. | |
| Nastavljiva šoba ni pravilno nestavljena Šobo (E) nastvite na (+) (slika 3) | ||
| Aktiviran termostatski ventil | Počakajte, da se vzpostavi pravilna temperatura vode | |
| Voda se sesa iz odprte posode z višine več kot 0,5 m. | Zmanšajte višino sesanja. | |
| Tlak Črpalke med uporabo nena-doma pade | Voda se sesa iz zunanjega rezervaorja Priključite naprav | na vodovod |
| Dovodna voda je prevoća Znižajte temperato | ||
| Šoba je zamašena Očistite šobo (slika 5) | ||
| Dovodni filter (L) je zamašen Očistite filter (L) (slika 5) | ||
| Motor brni, vendar se ne zažene | Prenizka napajalna napetost | Preverite, da je napajalna napetost enaka kot na tipski plošćici (slika 2) |
| Padec napetosti zaradi podaljiškov Preverite karakteristike podaljiška | ||
| Naprave dolgo niste uporabljali Obrnite se na najblžji pooblašćeni servisi center | ||
| Težave z napravo TSS | Obrnite se na majblžji pooblašćeni servisi center | |
| Motor se ne zažene | Ni napajanja | Preverite, da je vtič trdno vstavljen v vtičnico in da je vtičnica pod napetostjo (*) |
| Težave z napravo TSS | Obrnite se na majblžji pooblašćeni servisi center | |
| Naprave dolgo niste uporabljali | Z orodjem (M) sprostite motor skozi luknjno na zadnji strani naprave (pri modelih s to funkcijo) (slika 5) | |
| Voda pušča | Obrabljena tesnila | Tesnila nj zamenja majblžji pooblašćeni servisi center |
| Varnostni ventil je sprežen in izpušča vodo | Obrnite se na pooblašćeni servisi center | |
| Naprava je glasna | Prevoća voda | Znižajte temperaturo (gleje tehnčne podatke) |
| Olje pušča | Obrabljena tesnila | Obrnite se na majblžji pooblašćeni servisi center |
| Samo razljice TSS: naprava se zažene tudi pri sprošćenem sprožilcu | Visokotlačni sistem ali krogotok Črpalke ni zatesnjen | Obrnite se na majblžji pooblašćeni servisi center |
| Samo razljice TSS: ni dovoda vode, ko pritsinete sprožilec (pri prklopljeni dovodni cevi) | Šoba je zamašena Očistite šobo (slika 5) | |
| Detergent se ne vsesava | Nastavljiva šoba je na nastavitvi za visok tlak | Nastavite šobo (E) na » « (slika 3) |
| Pregost detergent | Razredčite ga z vodo | |
| Uporabljate visokotlačni podaljšek cevi | Namestite originalno cev | |
| Obloge ali zožanje v krogotoku detergenta | Izperite s Čisto vodo in odstranite zožanje. Če težava ne izgine, se obrnite na pooblašćeni servisi center | |
| Voda izhaja iz termostatskega ventila | Temperatura vode v šobi je presegla majvečjo nazivno vrednost, navedeno na tipski plošćici | Ko naprava deluje, vodnega curka ne prekinajte za več kot 5 minut naenkrat |
(*) Ce se motor zaustavi in se med delovanjem ne zažene, počakjte 2-3 minute, preden ponovite zagon motorjá (Aktivirala se je blokada pri preobrenimeniti). Če se težava ponovi več kot enkrat, se obrnite na najblžji pooblasčeni servisi center.
MODEL
SERIJSKA STEVILKA
12 KAKO PREPRECI TI POSKODBE POVRsin
OPOZORILO
12.1 Naprava lahko pri pranju poškoduje pnevmatike, poleg tega pa je uporaba naprave za pranje pnevmatik nevarna.
12.2 Visokotlačega curka nikoli ne usmerite neposredno v pnevmatiko.
12.3 Pri cischenju okolice koles in pnevmatik vedno uporabljaje najnizjo nastavitev za tlak na napravi.
12.4 «Turbošobě» nikoli ne uporabljajte za pranje katerega koli dela vozila.
12.5 Za vec informaci gleje poglaje: 8.7 Priporo ceni postopek cijsenja.
Izjava ES o skladnosti
Podjetje Annovi Reverbi S.p.A izjavlja, da so naslednji stroji Michelin :
Oznaka stroja Visokotlačni Čistilec
St.modela MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Nazivna moc 1,7 kW 2 kW 2,2 kW 2,5 kW
skladni z naslednjimi evropskimi direktivami:
2006/42/ES, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU in 2000/14/ES
in da so proizvedeni skladno z naslednjimi standardi in standardiziraniimi dokumenti:
EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Ime in naslov osebe, ki je bila pooblaščena za izdajo tehnicine dokumentacije: Stefano Reverberi / generalni direktor AR
Via ML King, 3 - 41122 Modena, Italija
Postopek ocene skladnosti, ki ga zahteva direktiva 2000/14/ES, je bil izveden skladno s Prilogo V.
St.modela.MPX17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Izmeriena raven moi zvoka:
Zagotovljena raven moci zvaka:
90.3 dB (A)
93 dB (A) 93 dB (A) 93 dB (A)
90.3 dB (A)
dB(A)
90,3 dB (A)
Datum: 16.11.2018
MODENA (I)
Stefano Reverberi
Garancija
Veljavnost te garancije je skladna z ustreznimi predpis i drzavi, kjer se ta izdelek prodaja, ce proizvajalec ne navede drugace.
Ta garancijaPokrivaokvar materialov, konstrukcije in skladnosti med garancijskim obdobjem, v katerem bo proizvajalec zamenjal okvarjene dele in popravil izdelek, cni prekomerno obrabljen, ali ga zamenjal.
Garancija nePokriva component, ki so izpostavljene obicajni obrabi (ventil, bat, tesnilo za vodo, tesnilo za olje, vzmeti, tesnilni obrocki, pripomocki, kot so cev, pistola, sctek, kolesa itd.);
Garancija nePokriva okvar,ki bi jih povzrociho naslednje ali ki bi izhajale iz naslednjega:
- nepravilna uporaba, zloraba, zanemarjanje
- izposoja ali profesionalna uporaba,重点领域 be bil izdelek prodan za domaco uporabo,
neuostoševanje navodil za vzdřešanje v tem priročniku,
- popravilo strani nepooblascenih oseb ali centrov,
-uporaba neoriginalnih delov ali dodatne opreme,
- poskodbe, ki jih povzrocijo transport, umazanija ali tujki, nesrece
- težave pri shranjevanju ali skladišćenju.
Za pridobitev garancjskega kritja morate predloziti potrdilo o napupu.
Za pomoc se obrnite na trgovino, kjer ste kupili napravo
Tehnični podatki
| Tehnični podatki Enota | MPX 17EHDS MPX 19EHDS MPX 2 | EHDS MPX 25EHDS | |
| Pretok | l/min | 5,33 5,5 5,5,5 | |
| Maksimalni pretok | l/min | 7,33 7,66 7,66 8,33 | |
| Tlak | MPa | 8,7 9,5 10,7 11,5 | |
| Maksimalni tlak | MPa | 13 14 16 17 | |
| Moč | kW | 1,7 1,9 2,2 2,5 | |
| Maksimalni vchodni temperatura | °C | 50 50 50 50 | |
| Maksimalni vchodni tlak | MPa | 1 1 1 1 | |
| Povratna sila pistole pri majvečjem tlaku | N | 11,70 12,90 13,40 13,90 | |
| Tip olja za Črpalko | kg | ----- | |
| Razred zašće | - | II / II / II / II / | |
| Izolacija motorja | Razred | F F F F | |
| Zašita motorja | - | IPX5 IPX5 | PX5 IPX5 |
| Napetost | V/Hz | 220-240 ~/50-60 | 220-240 ~/50-60 |
| Najveća dovoljena impedanca elektricnegaSYSTEMA | Ω | - | - |
| Raven zvočnegа tlaka LpA (EN 60704-1) (K=3 dB(A)) | dB (A) | 78,8 78,8 | 78,8 78,8 |
| Raven moči zvoka LwA (EN 60704-1) (K=3 dB(A)) | dB (A) | 93 93 93 | |
| Vibracije naprave (K=1 m/s2): | m/s2 | <2,5 | <2,5 |
| Masa | kg | 10 10,4 1,6 11,7 |
Predmet tehnichnih spremb
