| Typ produktu | Vysokotlaký čistič |
| Značka | Michelin |
| Model | MPX 19EHDS |
| Hmotnost | 10,4 kg |
| Jmenovitý výkon | 1,9 kW |
| Pracovní tlak | 9,5 MPa (95 bar) |
| Maximální tlak | 14 MPa (140 bar) |
| Jmenovitý průtok | 5,5 l/min |
| Maximální průtok | 7,66 l/min |
| Max. teplota vstupní vody | 50 °C |
| Elektrické napájení | 220-240 V ~ 50/60 Hz |
| Třída ochrany | II (dvojitá izolace) |
| Stupeň krytí motoru | IPX5 |
| Hladina akustického tlaku | 78,8 dB(A) |
| Garantovaná hladina akustického výkonu | 93 dB(A) |
| Vibrace | < 2,5 m/s² |
| Typ oleje čerpadla | Nespecifikováno (viz typový štítek) |
| Hlavní funkce | Vysokotlaké mytí, sání čisticího prostředku, nastavitelná tryska, totální zastavení (TSS) |
| Údržba a čištění | Pravidelné čištění vodního filtru, trysky, vypuštění nádržky na čisticí prostředek |
| Bezpečnost | Zařízení pro spouštění, bezpečnostní ventil, tepelná ochrana, bezpečnostní západka |
| Náhradní díly a opravitelnost | Používejte pouze originální díly Michelin/AR |
| Všeobecné informace | Domácí a profesionální použití (podle symbolu E1/E2 na přístroji) |
Často kladené otázky - MPX 19EHDS MICHELIN
Dotazy uživatelů ohledně MPX 19EHDS MICHELIN
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysokotlaký čistič ve formátu PDF zdarma! Najděte svůj návod MPX 19EHDS - MICHELIN a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MPX 19EHDS značky MICHELIN.
NÁVOD K OBSLUZE MPX 19EHDS MICHELIN

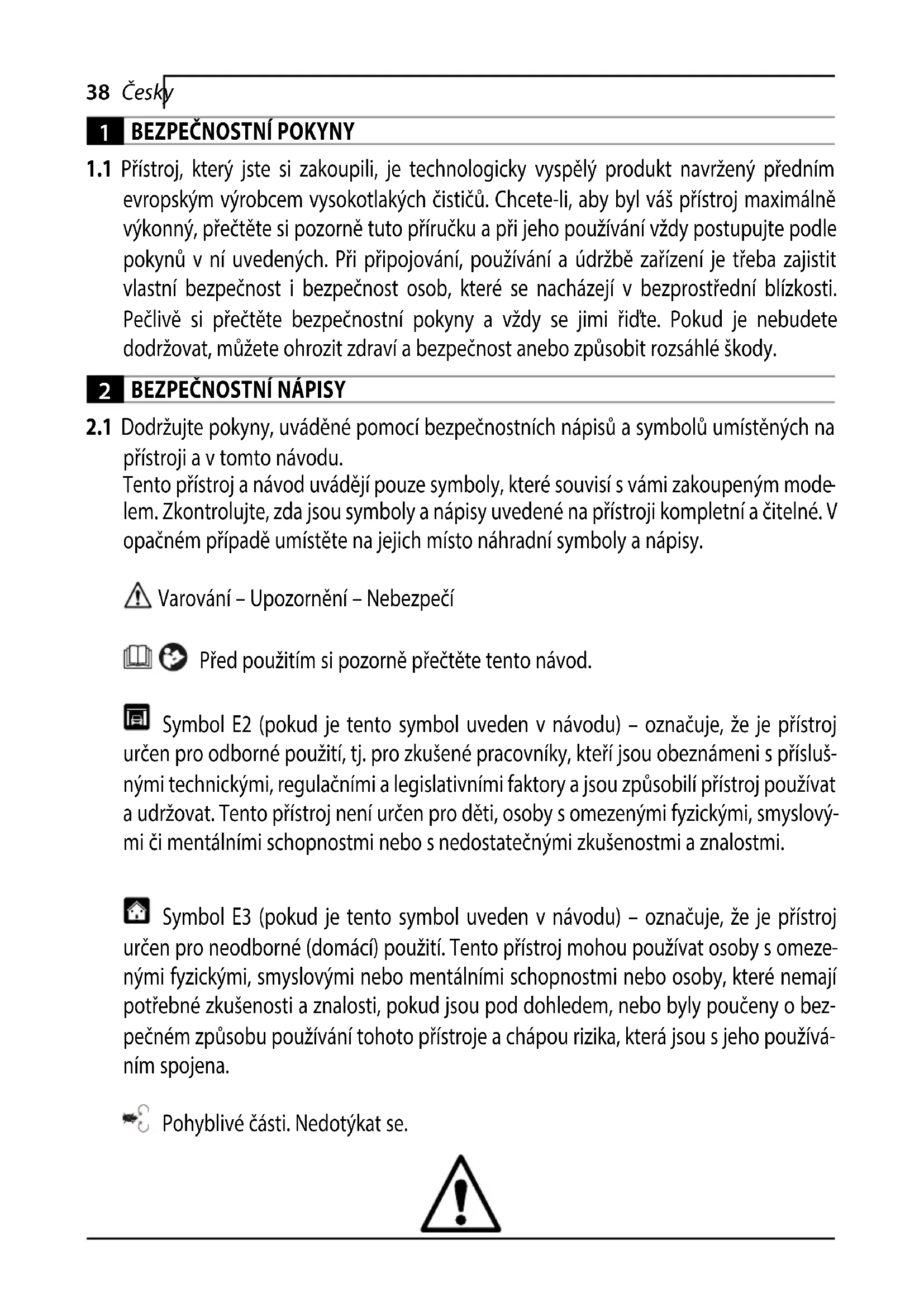

1.1 Pristroj, ktery jste si zakoupili, je technologicky vyspely produkt navrzeny prednim evropskym vyrobcem vysokotlakych cisticu. Chcete-li, aby byl vaš pristroj maximálne vykonny, prectete si pozorné tuto priručku a pri jeho použivaní vždy postupujte podlePokův ni uvedenych. Pri pripojovaní, použivaní a udřbě zařizení je třeba zajistit vlastné bezpečnost i bezpečnost osob, které se nacházeji v bezprostředné blízkosti. Pečlive si prectete bezpečnostnéPokyny a vždy se jimi ridte. Pokud je nebudete dodržovat, muzete ohrozit zdravá bezpečnost anebo způsobit rozsáhlé skody.
2 BEZPECNOSTNI NAPISY
2.1 Dodržujte poukny, uvaděné pomoci bezpečnostních nápisů a symbolů umistěnéch na prístroji a v tomto námodu.
Tento pristroj a navod uvadeji pouze symboy, které souvisí s vami zakoupeným modelem. Zkontrolujte, zda jsou symbovy a napisy uvedené na pristroji kompletní a citelné. V opacnémpriadé umistěte na jejich mistro nahradni symbovy a napisy.
Varováni - Upozorněné - Nebezpečí
Pred použitím si pozorné prečtěte tillo námod.
Symbol E2 (pokud je tento symbol uveden v návodu) - označuje, ze je prístroj nen pro odborné použiti, tj. pro zkušenić pracovníky, kteri jsou obeznámeni s príslušni technickými, regulačními a legislativními faktory a jsou zpúsobilí prístroj používat držovat. Tento prístroj není určen pro děti, osoby somezenými fyzickými, smyslovýti mentalíními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi.
Symbol E3 (pokud je tento symbol uveden v návodu) - označuje,Že je prístroj nen pro neodborné (domácí) použití. Tento prístroj mohou používat osoby s omezeimi fyzickými, smyslovými nebo mentalnímì schopnostmi nebo osoby, které nemajířěbné zkušenosti a znalosti,Pokud jsou pod dohledem,nebo byly poučeny o bezém zpùsobu používání tohoto prístroje a chapou rizika, která jsou s jeho používáspojena.
Pohyblivé Časti. Nedotýkat se.
0 Poloha vypinače „vypnuto"
I LOW vypinače „zapnuto"
Symbol zákazu informuje uživatele, ze místné predpisy mohou zakazovat pripojené
pristroje k vodovodnimu systému pitné vody.
Symbol nebezpeci varuie uživatele, aby nemíril vodním papriskem na osoby.
Tento produkt se radi do II, tridy ochrany. To znamená, ze ma cesilenou nebo dvoj
Tento produkt se radi do I. tridy ochrany. To znamená, ze je vybaven uzemnovaci
svorkou (pouzePokud je tento symbol umistén na pristroji).
Vyrobek splnuje prislušné evropské směrnice.
mûze byt pri koupi nového pristroje prédan prodejci. Elektrické a elektronické díly pristroje nésmi byt znovu používány pro jiné účely, než pro jaké byly určeny, protoze obsahuji látky, které prydstavují zdravotní riziko.
Používejte ochranu sluchu.
Používejte ochrannou masku.
Používejte ochranu dýchání.
Používejte ochranné bryle.
Používejte ochrannou pracovní obuv.
Používejte ochranny pracovni odev.
3 BEZPECNOSTNI POKNY/OSTATNI RIZIKA
3.1 ZAKÁZANEČINNOSTI Z HLEDISKA BEZPEČNOSTI
3.1.1 VAROVANI. NEDOVOLTE detem používat prístroj. Mějte je pod dohledem, aby si nemohly s prístrojem hrát.
3.1.2 VAROVANI. Vysokotlake trysky mohou byt pri nespravném použivani nebezpečné.
3.1.3 VAROVANI. Pristroj NEPOUZIVEJE spolu s hořlavymi nebo toxickymi kapalinami ani s produkty, jejichž používani je neslucitelné s rádným zpúsobem použiti. Pristroj nesmí byt používán v potenciálné hořlavém nebo vybusné prostředi.
3.1.4 VAROVANI. RIZIKO VYBUCHU. PrISTROJNEPOUZIVEJTE krozstrikovani hořlavych tekutin.
3.1.5 VAROVANI.VODNIM PAPRSKEM NEMIRTE na osoby ani zvirata.
3.1.6 VAROVÁNÍ. VODNÍM PAPRSKÉM NEMÍRTE na samotné prístroj, elektrické Časti ani jiná elektrická zařizení.
3.1.7 VAROVÁNI. PRISTROJ NEPOUŽÍVEJTE,Pokud se v jeho bezprostředním dosahu nacházeji dalí osoby, které na sobě nemají ochranný odev.
3.1.8 VAROVANI. NEMIRTE vodnim paprskem na odev ani obuv,Pokud je mate na sobe, popr. je ma na sobe jina osoba.
3.1.9 VAROVANI. PRISTROJNEPOUZIVEJEve venku v desti.
3.1.10 VAROVÁNI. NEDOVOLTE, aby prístroi používaly děti, neoprávněné osoby nebo osoby, které si nepřecety a nepochopily pokyny k jeho používání.
3.1.11 VAROVÁNÍ. MOKRÍMA RUKAMA SE NEDOTÍKEJTE zástrčky a/nebo zásvúky.
3.1.12 VAROVÁNÍ. PRISTROJNEPOUŽIVEJTE,Pokud má poskozený elektrický kabel. Pokud je elektrický kabel poskozen, musí byt vyměnen vyrobcem, nebo autorizovaným servisem nebo obdoblě kvalifikovanou osobou, abyste se tak vyvarovali bezpečnostímu riziku.
3.1.13 VAROVÁNI. Prístroj NEPOUŽIVEJTE,Pokud je poskozen privodni kabel nebo duležité Časti, jako například bezpečnostné zařizení, vysokotlák hadice nebo pistole.
3.1.14 VAROVÁNI. NEBLOKUJTE spoust pistole v pracovné poloze.
3.1.15 VAROVANI. Zkontrolujte, zda je k pristroji pripojen typovy stitek. Pokud není, informujte svého prodejce. Pristroje neopatřné typovým stitkem NESMÍ byt používány, protoze je není možné identifikovat, a jsou proto potenciálné nebezpečné.
3.1.16 VAROVÁNI. NEMANIPULUJTE ani nemeinte nastavení pojistného ventilu āc bezpečnostnich zařizení.
3.1.17 VAROVÁNÍ. NÉMÉNTE púvodní prüměr hlavové Rozstřikovác trysky.
3.1.18 VAROVÁNÍ. NEPRESOUVEJTE pristroj tažením za ELEKTRICKY KABEL.
3.1.19 VAROVANI. Zajistete, aby vozidla neprejižděla prés vysokotláké hadice.
3.1.20 VAROVANI. NEPREMISTUJTE pristroj tahem za vysokotlakou hadici.
3.1.21 VAROVANI. Vodni paprsek nesmi dopadat primo na pneumatiky, ventily pneumatik ani jiné dily, které jsou pod tlakem, protoze by je mohl poskodit. Nepouživejte soupravu s rotačni tryskou a pri Čišěné neustále dodržujte vzdálenost min. 30 cm.
3.1.22 VAROVÁNI. Použití neoriginalniho príslušenstvá a jakychkoliv jin'ych nahradnich současti, které nejsou určeny pro dotyčné model prístroje, je zakáźano. Vsechny modifikace prístroje jsou zakáźány. Jakékoliv změny provedené na zařizení povedou k tomu,Že Prohlášeni o shode nebude platné a zprostí vyrobce veškeré občanskoprávní i trestné opovednosti.
3.2.1 VAROVANI. Vsechny elektrické vodice MUSI BYT CHRANENY prd proudem vody.
3.2.2 VAROVANI. Elektrické zapojeni musi provest kvalifikovany elektrikář a musí splžovat normu IEC 60364-1. Musí byt nainstalovan bud' proudový chranič, který privod prěrusi,Pokud svodový proud prěkroci 30mA na dobu 30~ms nebo ochranny uzemnovaci obvod.
3.2.3 VAROVANI. Zařizení může BěHEM spoustěné způsobit poruchu sítě.
3.2.4 VAROVÁNÍ. Použití bezpečnostního jistě (RCB) zajisti zvyşenou ochranu operatóra (30 mA).
3.2.5 VAROVANI. Modely dodávané bez zátky musi instalovat kvalifikovani pracovnici.
3.2.6 VAROVANI. Používejte pouze schvaleny prodlužovací kabel s odpovidajćim průrezem vodičù.
3.2.7 VAROVANI. Pokud ponechate pristroj bez dozoru, vždy jej vypněte.
3.2.8
VAROVÁNI. Vysoký tlak můze vymrstit některé současti: používejte ochranný odev a vybavení (OOPP), které zajisti bezpečnost obsluhujicího pracovníka.
3.2.9 VAROVÁNÍ. Pred tim, než začnete provadět na zařizení jakoukoli práci, vyтátnéte sitovou zástrčku ze zásuvky.
3.2.10 VAROVÁNI. Pře stisknutím spoustě UCHOPTE PEVNE strikaci pistoli tak, abyste vyrovnali zpětný raz.
3.2.11 VAROVANI. DODRZUJTE predpisy mistroho Rozvodného vodárenského závodu. Podle normy IEC 60335-2-79 muže byt prístroj pripojen k vodovodní siti pitné vody pouze v pripadě, ze je na privodní hadici instalován zpětný ventil s vypoustěním v souladu s normou EN 12729 typ BA. Zpětný ventil lze objednat u vyrobce.
3.2.12 VAROVÁNÍ. Voda, která protekla zpětnými ventily, není považována za pitnou.
3.2.13 VAROVÁNI. Udržba a/nebo opravy elektrickych současti MUSÍ BYT PROVÁDÉNY pouze kvalifikovaným personálem.
3.2.14 VAROVÁNÍ. Před odpojením hadice od prístroje VYPUSTE zbytkový tlak.
3.2.15 VAROVÁNI. Pravidelné a také vždy préd použitím prístroje ZKONTROLUJTE, zda jsou šrouby dokonale dotaženy a prístroj něma zhádné poskozené nebo opotřebované současti.
3.2.16 VAROVÁNI. POUŽÍVEJTE POUZE takové Čistici prostředky, které nezpúsobují korozí povlakovych materialú vysokotlake hadice/elektrického kabelu.
3.2.17 VAROVANI. ZAJISTETE, aby veškeré ostatni osoby a zviřata byla v minimálné vzdálenosti 15 m od pristroje.
3.2.18 VAROVANI. Tento pristroj byl navrzen pro cisticic pripravek, ktery vyrobce dodáva nebo doporučuje. Použivani jinych cisticich prostředku nebo chemickych pripravku muze nepriznive ovlivnit bezpečnost pristroje.
3.2.19 VAROVÁNÍ. Nedovolte, aby se Čistić prostředek dostal do kontaktu sPokozkou a obzvlástě očima! Pokud by doslo k vniknutí Čistićho prostředku do očí, vypláchněte je větsím množstvím vody a ihned vyhledejte lékarskou pomoc!
3.2.20 VAROVÁNÍ. Vysokotláké hadice, spojovác díly a spojky mají zásadné význám pro bezpečnost pristroje. Používejte pouze hadice, spojovác díly a spojky doporučné výrobcem.
3.2.21 VAROVÁNI. Používejte výhradné originálí díly nebo díly schvalné vyrobcem, které zarucují bezpečnou obsluhu prístroje.
3.2.22 VAROVÁNÍ. Nevhodné prodlužovác kably mohou být nebezpečné. jestlíze používáte prodlužovác šnúru, musí být určena k venkovnímu použítí. Zásuvku se zapojenou vidlicí je třeba položit na suché mistro a nesmí se dotýkat zěme. K tomuto účelu dürazné doporučujeme použít naviják, který zajistí, ze zásuvka se nacházínejméne 60 mm nad zěmi.
3.2.23 VAROVÁNI. Než budete prístroj montovat, Čistit, nastavovat, udržovat, skladovat nebo prepravovat, vypněte jej a odpoje od zdroje elektrické energia.
3.2.24 VAROVÁNI. Než prístroj zapnete, umistěte soupravu s trubkovou tryskou směrem dolů k Červénu znaku.
4 VSEOBECNE INFORMACE (OBR.1)/STRANA 3
4.1 Použiváni námodu
Navod tvořinédilnou součast pristroje, uložte si jej proto pro budoucí použití. Pred instalovaním/použitím pristroje si námov pečlivé prěctete. Pri prodeji musi prodávajici predat tento námov novemu vlastnikovi spolu s pristrojem.
4.2 Dodani
Tento priestroj ye dodavan castecn smontovany v kartonove krabici. Dodany balicek je vyobrazen na obr. 1.
4.2.1 Dokumentace dodávané spolu s pristojem
A1 Navod k pouziti a udrzbe
A2 Bezpečnostní poukyny
A3 Prohlasei o shode
A4 Pravidla záruky
4.3 Odstraněni baleni
Balici material nezneciustje zivotni prostredi. Musi byt ale recyklovan a zlikvidovan v souladu s prišlušnou legislativou platnou v zemi, kde bude použivan.
5 TECHNICKÉ INFORMACE (OBR. 1)/STRANA 3
Motory vozidel lze myt, pouzePokud je zajistena likvidace odpadni vodyv souladu s platnymi predpisy.
- Teplota priváděné vody: viz informace na štiku prístroje.
- Tlak privadene vody: min. 0,1 MPa - max. 1 MPa.
- Provozní okolníteplota: nad 0°C.
PristrovjvovujenormaIEC60335-1aIEC60335-2-79.
5.2 Oblsluha
B2 Pracovnástavec
B3 Pistoles bezpečnostní pojistkou
B4 Elektricky kabel se zastrckou (u model'u s tímo prvkem)
B5 Vysokotláká hadice
B6 Nadrz na cisticic prostredek (u modelu s timto prvkem)
B7 Uzavoreoleje (u modelu s timo prvkem)
E Tryska
F Regulator mycilo prostredku (u modelu s timto prvkem)
G Regulator tlaku (u modelu s tímo prvkem)
L Vodni filtr
5.3.1 Prislušenstvi (pokud je soucasti dodaného balicku -viz obr.1)
C1 Cistici tryska
C9
Adapté
C2 Souprava rotačni trysky
C10 Srouby
C3 Drzadlo
C11 Drzaky
C4 Kartac
C12 Paka
C5 Navijak na hadici
C13 Sada myciho prostedku
C6 Souprava se saci hadici na vodu
C14 Kolecka
C7 Souprava s trabkovou tryskou
C15 Tuba s plastickym mazivem
C8 Souprava katáču na cistěni velkých ploch katáće
C16 Snímac'tlaku
velkych ploch karta
C17 Adapter prisluensstvi
5.4 Bezpečnostní zařěné
- Starté (H)
Nemanipuljte ani nemeinte nastaveni pojistnéhoventilu.
- Bezpečnostnínī ventil a/nebo tlakový omezováci ventil.
Bezpečnostní ventil je zároven tlakovým omezovacím ventilém. Jakmile uvolnite západku pistole, ventil se otevre a voda se vrác do sání Čerpadla nebo je vypustěna z pristroje.
- Termostatický ventil (D1 je-li namontován)
Pokud teplota vody prekroci teplotu nastavenou vyrobcem, termostatický ventil bude vypoustět horkou vodu a napoustět takový objem studé vody, který se rovná objemu vypustěné vody, dokud není dosaženo správné teploty.
- Bezpečnostní pojistka (D): zabraṇije nechěnému vystřiknuti vody.
Vypinač proti pretiženi: zastavì pristroj, pamok doje k pretiženi.
6 SMONTOVANI (OBR. 2)/STRANA 4
6.1 Sestaveni
Varovani-nebezpeci!
7! Pristroj montujte a sestavuje, pouzePokud je pristroj odpojen od site.
Postup sestavovani je yvobrazen na obr.2.
Pristoj je dodávan s privodem oleje uzavěrnám Červěnám uzáverem, který je nutné nahradit tlakovém uzáverem, aby nedocházelo k unikání oleje.
6.3 Upevnéri rotačni trysky
(U modelu s tínto prvkem).
Souprava s rotačni tryskou dosahuje vyssího myciho vykonu.
Použiváni rotačni trysky můze zpúsobitPokles tlaku o 25% ve srovnáni s tlakem dosaženým s nastavitelnou tryskou. Souprava s rotačni tryskou dosahuje vyssiho myciho vykonu diky rotujicimu vodnímu paprsku.
6.4 Pripojeni k siti
Varovani-nebezpeci!
Zkontrolujte, zda napajeci napeti a frekvence (V-Hz) odpovidaji napeti a frekvenci uvedenym na stitku pristroje (obr.2).
6.4.1 Používáni prodlužovacích kabelú
Pouzivejte kabely a zastrcky surovni ochrany IPX5.
Prürez prodlužovacího kabelu by mél byt priměřeny jeho délice. Čim je delsí, tím vétsi by mél prúrez byt. Viz tabulka 1.
6.5 Pripojka vody
Varovani-nebezpeci!
K pristroji je mozné pripojit fouze cistou nebo filtrovanou vodu. Rychlost toku privodni vody by mela opovidat prutoku cerpadla.
Umistete pristroj co mozná nejblze vodovodní sítě.
6.5.1 Mista pripojeni
Vypust vody (ODTOK)
Privod vody s filtrum (PRIVOD)
6.5.3 Nasávání vody z otevěné nádrže
1) Prisroubujte privodni hadici s filtrem k PRIVODU vody a vlozte jej na dno nadrze.
2)Odvzdušněte pístroj:
a) Odsroubujte pracovn nastavec.
b) Spustte pristroj a nechte z pistoleunikat vodu, dokud nevypustite vsechny vzduchové bubliny.
3) Pristroj vypnete a opet nasroubujte pracovni nastavec. Pozn.: maximalni saci vyka je 0,5 m. Prid pouzitim musi byt saci hadice naplnena.
7 NASTAVENI (OBR.3)/STRANA 5
7.1 Nastaveni Rozstrikovaci trysky (u model'u s timto prvkem)
Prutok vody je regulován tryskou (E).
7.2 Nastavenicisticohoprosteredku
Aby byl Čistić prostředek pod správnýtm tlakem, nastavte trysku
(E) (je-li namontována) na symbol " " nebo upevněte soupravu s cisticím prostředkem (C13) (je-li k dispozici) zobražéným zpúsobem. Množstvi aplikovaného cisticího prostředku se nastavujé pomoci regulatoru (F).
7.3 Nastaveni pracovniho tlaku (u modelu s tímo prvkem)
Regulator (G) se používa k nastavováni pracovnho tlaku. Tlak je zobrazen na snímaci tlaku (je-li namontován).
8
INFORMACE OPOUZIVANI PRISTROJE (OBR.4)/STRANA 5
8.1 Ovladani
- Zařízení startup (H).
Pro provoz motoru v rezimu „Energy Saving" („Uspora energia") nastavte starter na (ON/l) a snizte spotrebu elektriny az o 30 %.
Pro plny vykon a provoz motoru v rezimu "Maximum Power" (Maximalmiy vykon") nastavte starter na (ON/II).
Pristoj vypnete otočením spínače do požice vypnuto (OFF/0).
- Páka pro ovladání vodniho paprski (I).
Varovani-nebezpeci!
Pokud je pristroj v provozu, musi byt postaven tak, jak jest zeno v obr. 4, na pevné a stabilné plose.
8.2 Spusteni (viz obr.4)
1) Vodovodni kohoutek otevretene naplo.
2) Uvolnite bezpećnosti pojistku (D).
3) Na nekolik vterin stisknete spoust pistole a nastavenim startoru do pozadované provozni polohy (ON/l) nebo (ON/II) zaizeni nastuartujte.
Varovani-nebezpeci!
Pred spusténim pristroje zkontrolujte dostatečné privod vody;Pokud budete poustět pristroj bez vody, mohlo by dojt k jeho poskození. Pokud je pristroj v chodu, nezakrývejte ventilacni mižku.
Modely se systémemTSS - v modelech se systémem TSS s automatickym systémem odpojeni pritoku:
-Pokud zapadku pistole uvolnite, yvsoky tlak automaticky vypne motor;
-Pokud zapadku pistole stiskete, automatickypokles tlaku spustimotorakobnovenilakutodojdeza malouchvil;
- pouk ma systém TSS správné fungovat, musi vsechna uvolné i stisknutí zapadky pistole proběhnout alespón s 4 až 5 vterinovým odstupem.
Aby nedoslo k poskozeni pristroje, nenechávejte jej v provozu bez vody a vždy kontrolujte, zda je do pristroje dodávano dostatečné množstvi vody.
Aby nedoslo k poskozeni pristroje, u modelu bez systemu TSS, nasledkem zvysemi teploty vody, nevypinejte paprsek vody v prubehu provozu pristroje na dobu delsnez 5 minut.
8.3 Zastaveni
1) Otocte starter pristroje do pozice vypnuto (OFF/0).
2) Stisknéte západku pistole a uvolnéte prebytečné tlak uvnit trubic.
3) Zasunte bezpečnostní pojistku (D).
8.4 Opétovné zapnuti
1) Uvolnete bezpečnostné pojistku (D).
2) Stisknéte západku pistole a uvolnéte prébytečné vzduch uvnit trubic.
3) Starté nastavte do požadovane provozni polohy (ON/I) nebo (ON/II).
8.5 Ulozeni
1) Vypnete kohoutek privodu vody.
2) Uvolněte prebytečné tlak z pistole, dokud z pristroje nepočěe jen voda.
3) Pristroj vypnete (OFF/0).
4) Vypojte zastrkcu ze zasuvky.
5) Po ukončeni práce vypustte Čistici prostředek z nadrze a vypláchněte ji. Nadrž vyplachujte Čistou vodou, nikoli Čisticim prostředkem.
6) Zasunte bezpečnostní pojistku pistole (D).
8.6 Doplnovani a pouzivani cisticicho prostredku
Cistici prostredek musi byt aplikovan pomoci prišlušenstvi a postupem popsanym v bodé 7.3.
Pokud pouzijete vysokotlakou hadici, ktera je delsi nez hadice dodana spolu s pristrojem, nebo pouzijete prodlužovaci hadici, muze dojit k omezeni nebo zastaveni nasavani cisticiho prostredku. Dophte do nadrze (B6) vysoce biologicky odbouratelny cisticih prostredek.
8.7 Dopuroceny postup ciisteni
Necistoty Rozpustite pomoci cisticicho prostredku smichaneho s vodou, ktery nanesete na suchy povrch.
Pokud cistite vertikalni povrchy, postupujte zespodu smere nahoru. Ponechte cistici prostredek pusobit 1 a2 minuty, ale nenechte povrch oschnout. Zacnete smere mspodu a pouijte yvsokotlaky proud vody z minimaliyn vdalenosti 30~cm Voda pri oplachovani nesmi stekat na povrchy, ktere se nemaj myt.
V některych pripadech je k odstraněni nečistot zapotrebrí použit drhnuti kartáčem.
Vysoky tlak nemusi vzdy zajistovat nejlepsi yvsledky ciisteni, protoze muze zpusobit poskozeni nekterych povrchu. Nejjemnejsi nastaveni nestavitelne Rozstrikovaci trysky nebo rotačni trysky by se nemelo použivat pro ciisteni citlivych nebo lakovanych soucasti ani dilu, které jsou pod tlakem (napr. pneumatíky, ventily atd.).
Ucinnost ciSTeni zavisie ve stejnne mire na tlaku i pouzivanem mnozstvi vody.
9
UDRZBA (OBR.5)/STRANA 6
Veskerou udrzbu, ktera neni popsaná v teto kapitole, by mél provádet autorizovaný prodejce nebo servnisć centrum.
Varovani-nebezpeci!
Než začnete na pristroji provadět jakoukoli udžbru, vždy jej nejdřív odpoje od sítě.
9.1 Cisteni trysky
1) Odpoje trysku z pracovniho nastavce.
2) Pomoci nastroje odstrahte z otvoru trysky veskeré nanosy spiny (C1).
9.2 Cisteni filtru
Pred kazdym pouzitim pristroje zkontrolujte saci filtr (L) a filtr cisticijo prostredku (je-li namontovan). Podle potreby je yvciistete podle navodu.
9.3 Uvoléní motoru (u modelú s tínto prvkem)
Pokud docházi ke zdlouhavemu prerušovani prace, muže dojit k usazovani vodniho kamene, ktery zpúsobuje zaseknuti motoru. Motor uvolnite pootočinem hnic hridele pomoci nastroje (M).
9.4 Doplnéni oleje (u modelu s timto prvkem)
Olej doplujte na spravnu hladinu do prislušného otvoru.
Informace o vlastnostech oleje naleznete v tabulce „Vlastnosti oleje".
Přistroj uložte na suchém mistré, na němž bude chráněn proti mrazu.
10
ULOZENI A PREPRAVA (OBR.5)/STRANA 6
Prisluenstvi ulozte zpusobem zobrazenia v obr.5.
Prisluenstvi prepravujte zpusobem zobrazenym vOCR.5.
11
ODSTRANOVANI PORUCH
| Problém Możné príčíry | Náprava | |
| Čerpadlo nedosahuje požadované-ho provozniho tlaku | Opotřebovaná tryska Vyměněte trysku | |
| Ucpaný vodní filtr Vyčistěte filtr (L) (obr. 5) | ||
| Nedostatečný prísun vody Vodovodní kohoutek otevěte | naplno | |
| Dochází k nasátí vzduchu do systému Zkontrolujte, zda jsou spojení hadic utěsněné | ||
| V Čerpadle je vzduch | Přístroj vypněte, uvolněte západku pistole a snizjute tlak, dokud proud yvtěkajćí vody nezačné byt stabilní. Přístroj opět zapnéte. | |
| Nastavitelná tryska není správně umistěna Nastavte tryskú (E) na (+) (obr. 3) | ||
| Termostatický ventil je aktivován Vyčejte, dokud není do sáženo správné teploty vody | ||
| Voda je nasávana z otevěné nádrěze z výšky prěsahujíci 0,5 m. | Snižte výšku sání. | |
| Tlak Čerpadla v průběhu práce najednou klesne | Voda je nasávana z vnějsí nádrěze Prípojte prístroj k vodovodní siti | |
| Prívodní voda je prěliš horká Snižte teplotu | ||
| Tryska je ucpaná Vyčistěte trysku (obr. 5) | ||
| Sací filtr (L) je ucpaný Vyčistěte filtr (L) (obr. 5) | ||
| Motor „huč”, aleNSTartuje | Napěti sítě je prěliš nízké | Zkontrolujte, zda napájení v siti odpovídá napájení uvedě-nému na typověm šitku (obr. 2) |
| Pokles napěti nasledkem použítí prodlužovaciho kabelu | Zkontrolujte vastnosti prodlužovaciho kabelu | |
| Prístroj nebyl dlouhou dobou používán | Obratte se na nebjžží autorizovaný servis | |
| Problémy s prístrojem se systémem TSS | Obratte se na nebjžží autorizovaný servis | |
| Motor nestartuje | Došlo k výpadku proudu | Zkontrolujte, zda je zástrčka správně zasunutá v zásuvce, a ze nedoslo k výpadku proudu (*) |
| Problémy s prístrojem se systémem TSS | Obratte se na nebjžží autorizovaný servis | |
| Prístroj nebyl dlouhou dobou používán | Pomocić nastroje (M) odlblokujte motor skrz otvor v zadníolesti prístroje (u modelu s tímtó pvkem) (obr. 5) | |
| Uniká voda | Opotřebované těsněni | Nechte těsněné vyměinit v nebjžžísm autorizovaném servisu |
| Pojistnévent je aktivován a vypoustí vodu | Obratte se na autorizovaný servis | |
| Prístroj je hlučné | Voda je prěliš horká | Snižte teplotu (vize technická data) |
| Uníká olej | Opotřebované těsněni | Obratte se na nebjžží autorizovaný servis |
| Pouze verze TSS: prístroj se zapíná i pri uvolněné západce pistole | Vysokotláký systém nebo obvod Čerpadla prosakuji | Obratte se na nebjžží autorizovaný servis |
| Pouze verze TSS: po stisknutí západ-ky pistole nevytokéća voda (pokud je prípojena prívidní hadice) | Tryska je ucpaná Vyčistěte trysku (obr. 5) | |
| Prístroj nenasáva Čistić prostředek | Nastavitelná tryska je nestavena na vysoký tlak | Nastavte trysku (E) na " " (obr.3) |
| Čistić prostředek je prěliš hustý | Naředte jej vodou | |
| Je používána vysokotláká prodlužovacíhadice | Namontujte originálnéhadici | |
| Usazeniny nebo prěkážka v okruhu Čistićho prostředku | Propláchněte Čistou vodou a odstraťe prěkážky. Pokud problém prětrévá, obratte se na autorizovaný servis. | |
| Z termostatického ventilu uníká voda | Teplota vody uvníř trysky prěkročila max. jmenovitou teplotu uvedenou na šitku | Ponechte prístroj v chodu a nechte vodu tryskat déle než 5 minut |
(*) Pokud se motor zastavá nelze jej v prubéhu práce opét spustit, vyckejte 2 až 3 minuty azkuste jej opét nastartovat (Spusteni po vypnuti pretizénim). Pokud se problem projevi vice než Jednou, obratte se na nejblížs autorizovaný servis.
CS
12 JAK PREDEJIT POSKOZENI POVRCHU
VAROVÁNÍ
12.1 Pokud tento pristroj pouzijete k myti pneumatik, muze dojt k jejich poskozeni, které muze byt nebezpećné.
12.2 V zádném pripadé nesmérujte vysokotlák paprsek rovné na pneumatiku.
12.3 Pričistěné v blízkosti kol a pneumatik vždy nastavte na pristroji nejnižsī tlak.
12.4 Pri cišění jakychkoli cástí vozidla nepoužívejte pracovní nástavec „Turbo".
12.5 Dalsi informace naleznete v casti: 8.7 Doporučený postup Čistěni".
ES Prohláseni shodě
My, spolecznost Annovi Reverberi S.p.A, prohlasujeme, ze nasledujici pristroj(e) znacky Michelin:
Oznaceni pristroje Vysokotlaky cistič
Model C. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Jmenovity vkyon 1,7 kW 2 kW 2,2 kW 2,5 kW
odpovida (odpvidi) nasledujicim evropskym smernicim: 2006/42/ES, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU a 2000/14/ES
a byl(y) vyroben(y) v souladus nasledujici imnormami nebo normalizacnimi dokumenty: EN 60335-1; EN 60335-2-79; EN 55014-1;
EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Jmeno a adresa osoby urcene k vydani technické dokumentace: Stefano Reverberi/AR Managing Director
Via ML King, 3 - 41122 Modena, Italie
Posouzeni shody pozadované smernici 2000/14/ES bylo provedeno v souladu s prilohou V
Model C. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Naměrěna hladina akustického vykonu: 90,3 dB (A)
Platnost záruky je v souladu s príslsnou legislativou zemé, ve které je produkt prodáván (pokud vyrobce neuvádi něco jiného).
Záruka se vztahujé na materiaíly, konstrukci a nedodrženi shody v záručni lhute, v prúbehu které vyrobce nahradi vadné (£sti a opraví produkt, nebo jej cely vyměni,Pokud nebude nepiměrene opotreben.
Tato záruka se nevztahujé na bezné opotrebení component (ventilu, pistu, vodniho těsněni, olejového těsněni, pruzin, O-kroužkú a príslušenstvi, jako jsou hadice, pistole, kartace, kolečka apod.);
Záruka se nevztahujé na vady, které byly zpúsobeny nebo se projevily následkem následujících Čiñnstó:
- nevhodné, nesprávné nebo nedbalé použivání,
- pronajímáni nebo profesiónáni použití,Pokud je produkt určen pro domácí použítí,
- nedodrzovani navodu k udzbe uvedeneho v teto piriucce,
- opravy neopravněnymi techníky nebo servisty,
použiváni neoriginalnich Častínebo príslušenstvi, - skody zpúsobené prépravou, nečistotami, cizimi tělesy nebo nahodami,
-problémyzpusobenéulozénimnebouskladnénim.
Aby mél uživatel nárok na vyuzitáruky, musi prědložit doklad o nákupu.
Pokud potrebujete pomoc, obrte se na prodejce, u ktereho jste spotrebič zakoupili.
Technická data
| Technické udaje | Jednotka: | MPX 17EHDS MPX 19EHDS MPX 2 | EHDS MPX 25EHDS |
| Prútok: | l/min | 5,33 5,5 5,5 | |
| Maximálni prútok | l/min | 7,33 7,66 7,66 8,33 | |
| Tlak | MPa | 8,7 9,5 10 7 11,5 | |
| Maximálni tlak | MPa | 13 14 16 17 | |
| Výkon | kW | 1,7 1,9 2,2 2,5 | |
| Maximálni vystupné teplotu | °C | 50 50 50 50 | |
| Maximálni vystupné tlak | MPa | 1 1 1 1 | |
| Odpudíva sila pistole pri maximálnim tlaku | N | 11,70 12,90 13,40 13,90 | |
| Typ Čerpadlového oleje | kg | ----- | |
| Třida ochrany | - | II/II/II/II/II/II | |
| Izolace motoru | Trida | F F F F | |
| Ochrana motoru | - | IPX5 IPX5 IPX5 | |
| Napěti | V/Hz | 220-240 ~/50-60 | 220-240 ~/50-60 |
| Maximálni povolená impedance elektrického systému | Ω | - | - |
| Hladina akustického tlaku Lm(EN 60704-1) (K = 3 dB(A)) | dB (A) | 78,8 78,8 78,8 78,8 | |
| Hladina akustického výkonu Lw(EN 60704-1) (K = 3 dB(A)) | dB (A) | 93 93 93 93 | |
| Vibrace spotíbeče(K=1 m/s2): | m/s2 | <2,5 | <2,5 |
| Väha | kg | 10 10,4 1 | 6 11,7 |
Užsiděti apsauginé kauke.
2,1 Dodržujte pokyny uvedené pomocou bezpečnostnych značiek a symbolov na zariadení a v toto námode.
Pred použitím si, prosím, pozorne prečitajte tento námod.
Pohyblivé Časti. Nedotýkajte sa.
0 Poloha vypinača „vypnuté"
LOW vypinača „zapnuté"
Zaručena hladina akustického vykonu
Značka zákazu informuje používatě a tom, ze miestne predpisy možu zakazovat
pripojenie vyrobku do systemu zasobovania pitnou vodou.
Značka nebezpečenstva varuje používatě, aby nemieril prudom vody na osoby, zvierát, elektrické zariadenia alebo samotné vyrobok.
Tento produit je zaradeny do triedy izolacia II. To znamená, ze mázosilnenu alebo
dvojitú izoláciu (iba ak je symbol uvedený na zariadení).
Tento produit je zaradeny do triedy izolacia I. To znamena, ze je vybaveny ochran
nám uzemnovacím vodičom (iba ak je symbol uvedeny na zariadeni).
Tento produit je v sulade s prislu-snymi europskymi smernicami.
Používajte ochranu dýchacích ciest.
Používajte ochranné rukavice.
Používajte bezpečnostné obuv.
Používajte ochranný odev.
3 BEZPEČNOSTNÉ PRAVIDLÁ/ZVYŠKOVÉ RIZIKÁ
3.1 BEZPEČNOSTNÉ ZÁKAZY
3.2.9 UPOZORNENIE. Pred vykonávaním práce na zariadení VYTIAHNITE zástrčku.
4.1 Použivanie námovodu
Navod je neoddelitelnou sucastou zariadenia a mal by sa uschovat pre neskorsie pouzitie. Navod si pred instalaciou/pouzitim zariadenia pozorne precitajte. Ak sa zariadenie predava, predavajuci musi odovzdattento navod novemu majitefovi spoloene so zariadenim.
4.2 Dodanie
4.2.1 Dokumentácia dodávaná so zariadením
A1 Návod na použitie a udžržbu
A2 Bezpečnostné pouyny
A3 Vyhlaseieno zhode
A4 Zarućne podmienky
4.3 Likvidácia obalov
Motory vozidiel moźno umyvat len v pripadze, ze bude znečistená voda zlikvidovaná podla platnych predispov.
C7 Suprava s prudovou rurkou
C16 Manometer
C8 Supravakefy na cistenie veikych ploch
C17 Pomocny adapter
C9 Adapté
5.4 Bezpečnostné zariadenia
- Štarovacie zariadenie (H)
Postup montáze je znázorneny na obr.2.
6.2 Montáz uzáveru na uvolnienie tlaku (v modeloch s touto funkciou)
6.4 Elektrické zapojenie
Upozornenie -nebezpečenstvo!
6.4.1 Použitie predlžovacích kálov
Použivajte káble a zástrčky s urovnou ochrany „IPX5".
Prierez predllovacieho kábla musi byt primerany jeho dlzke; cim je dlhsi, tym vacdsi by mal mat prierez. Pozrite si tabulku 1.
6.5 Pripojenie privodu vody
Upozornenie -nebezpečenstvo!
Do zariadenia moze byt privadzana len cistä alebo filtrovaná voda. Prietok vody vo vodovodnom kohutiku by mal byt rovnaky ako prietok cerpadla.
- Páka na reguláciu prúdu vody (I).
Modely TSS - v modeloch TSS so systémom automatického odpojenia privodu:
-pouvolné spúste pistole dynamický tlak automaticky vypne motor;
-postlcnispuste pistole saPoklesom tlaku automaticky spustimotor a tlak po velmi kratkom intervale znova stipne;
- ak ma systém TSS fungovat správné, uvolhénie a stlačenie pistole musia byt vykonané s odstupom aspon 4 az 5 sekünd.
Ak chcete zabrinit poskodeniu zariadenia, nenechajte ho bezat nasucho a skontrolujte, ci je do neho riadne privadzana voda.
Ak chcete zabranti poskodeniu zariadenia v priade modelov bez TSS v dosledku zvy Senia teploty vody, neodpajaje prud vody na viac nez 5 minut, ked je zariadenie v prevadzke.
8.3 Zastavenie
1) Nastavte Štartovacie zariadenie na (OFF/0).
2) Stlacte spust pistole a vypustite zvyskovy tlak vo vnutri potrubia.
3) Zasunte bezpečnostnu poistku (D).
1) Vypnite vodovodny kohutik privodu vody.
2) Vypustite zvyskovy tlak z pistole, kym zo zariadenia nevytecie vsetka voda.
3) Vypnite zariadenie (OFF/0).
4) Vytiahnite zástréku zo zásuvky.
5) Po skončeni práce so zariadením vypustite a vypláchnite nádrž s Čistiacim prostriedkom. Pri vyplachovaní nádrže použite namiesto Čistiacho prostriedku Čistú vodu.
6) Zasunte bezpećnostné poistku (D) pistole.
8.6 Doplnovanie a pouzitie cistiaceho prostriedku
Cistaci prostriedok musi byt privadzany pomocou prisluesenstva a postupmi opisanymi v bode 7.3.
Naplěnte nádrž (B6) biologicky Rozlozielíným Čistiacim prostriedkom.
8.7 Odporučany postup cistenia
NaSuchy povrch naneste voduzmiesanu s cistiacim prostriedkom, abysa necistoty Rozpustili.
Vysoky tlak nie je vždy optimánnym rieşénim, kedze moze poskodit niektoré povrchy. Najemnejí nestavitelný prud trysky a rotačná tryska by sa nemali používat na jemné alebo lakované povrchy ani na natlakovane componenty (napr. pneumatíky, ventily pneumatik atd.).
Ucinne cistenie zavisiv rovnakej miere od tlaku a objemu pouzitej vody.
9 UDRZBA (OBR.5)/STRANA 6
Vsetky cinnosti suvisiace sudrzbo, ktore nie su zahrnute v tejto kapitole, musy vykonat autorizované predajne a servisné centrum.
Pred každým použitím skontrolujte a przypadne podla potreby vycistite vystupné filter (L) a filter na cistiaci prostriedok (ak je nainstalovaný) v sulade s navodom.
9.3 Odblokovanie motora (pre modely s touto funkciou)
V tripade dlhsej odstavky sa moze sta, ze vapenate usadeniny sposobia zasekutie motora. Ak chcete odblokovat motor, otocte hnaci hriadel' nastrojom (M).
9.4 Doplhovanie oleja (pre modely s toutofunkciou)
Prilejte požadované množstvo oleja do privodného otvoru.
Charakteristiky oleja najdete v tablke "Vlastnosti oleja".
9.5 Skladovanie posezone
12.1 Pri pouzití zariadenia na umyvanie pneumatík moze dojst' k poskodeniu pneumatíky a takéto pouzitie moze byt' nebezpećné.
12.2 Nikdy nesmerujte ysvokotlakovy prud priamo na pneumatiku.
12.3 Pričistení v blízkosti kolies a pneumatik vždy používajte zariadenie s nastavením majnizšieho tlaku.
12.4 „Turbo nadstavec" nikdy nepoužívajte na Čistenie Častí vozidla.
12.5 Dalsie informacia najdete v oddiele: .8.7 Odporucany postup cistenia".
Namerana hladina akustického výkonu: 90,3 dB (A) 90,3 dB (A) 90,3 dB (A)
Zaručena hladina akustického vykonu: 93 dB (A) 93 dB (A) 93 dB (A) 93 dB (A)
Datum: 16.11.2018
MODENA (I)
Stefano Reverberi
Záruka
Technické zmeny vyhradene!
