| Producttype | Hogedrukreiniger |
| Merk | Michelin |
| Model | MPX 19EHDS |
| Gewicht | 10,4 kg |
| Nominaal vermogen | 1,9 kW |
| Werkdruk | 9,5 MPa (95 bar) |
| Maximale druk | 14 MPa (140 bar) |
| Nominaal debiet | 5,5 l/min |
| Maximaal debiet | 7,66 l/min |
| Max. temperatuur van het toevoerwater | 50 °C |
| Voeding | 220-240 V ~ 50/60 Hz |
| Beschermingsklasse | II (dubbele isolatie) |
| Beschermingsgraad motor | IPX5 |
| Geluidsdrukniveau | 78,8 dB(A) |
| Gegarandeerd geluidsvermogenniveau | 93 dB(A) |
| Trillingen | < 2,5 m/s² |
| Type pompolie | Niet gespecificeerd (raadpleeg het typeplaatje) |
| Hoofdfuncties | Hogedrukreiniging, reinigingsmiddelopname, verstelbare spuitmond, totale stop (TSS) |
| Onderhoud en reiniging | Regelmatig reinigen van waterfilter, spuitmond, aftappen van reinigingsmiddelreservoir |
| Veiligheid | Inschakelinrichting, veiligheidsklep, thermische beveiliging, veiligheidsslot |
| Onderdelen en repareerbaarheid | Gebruik alleen originele Michelin/AR onderdelen |
| Algemene informatie | Huishoudelijk en professioneel gebruik (volgens symbool E1/E2 op het apparaat) |
Veelgestelde vragen - MPX 19EHDS MICHELIN
Gebruikersvragen over MPX 19EHDS MICHELIN
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Hogedrukreiniger in PDF-formaat gratis! Vind uw handleiding MPX 19EHDS - MICHELIN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MPX 19EHDS van het merk MICHELIN.
GEBRUIKSAANWIJZING MPX 19EHDS MICHELIN

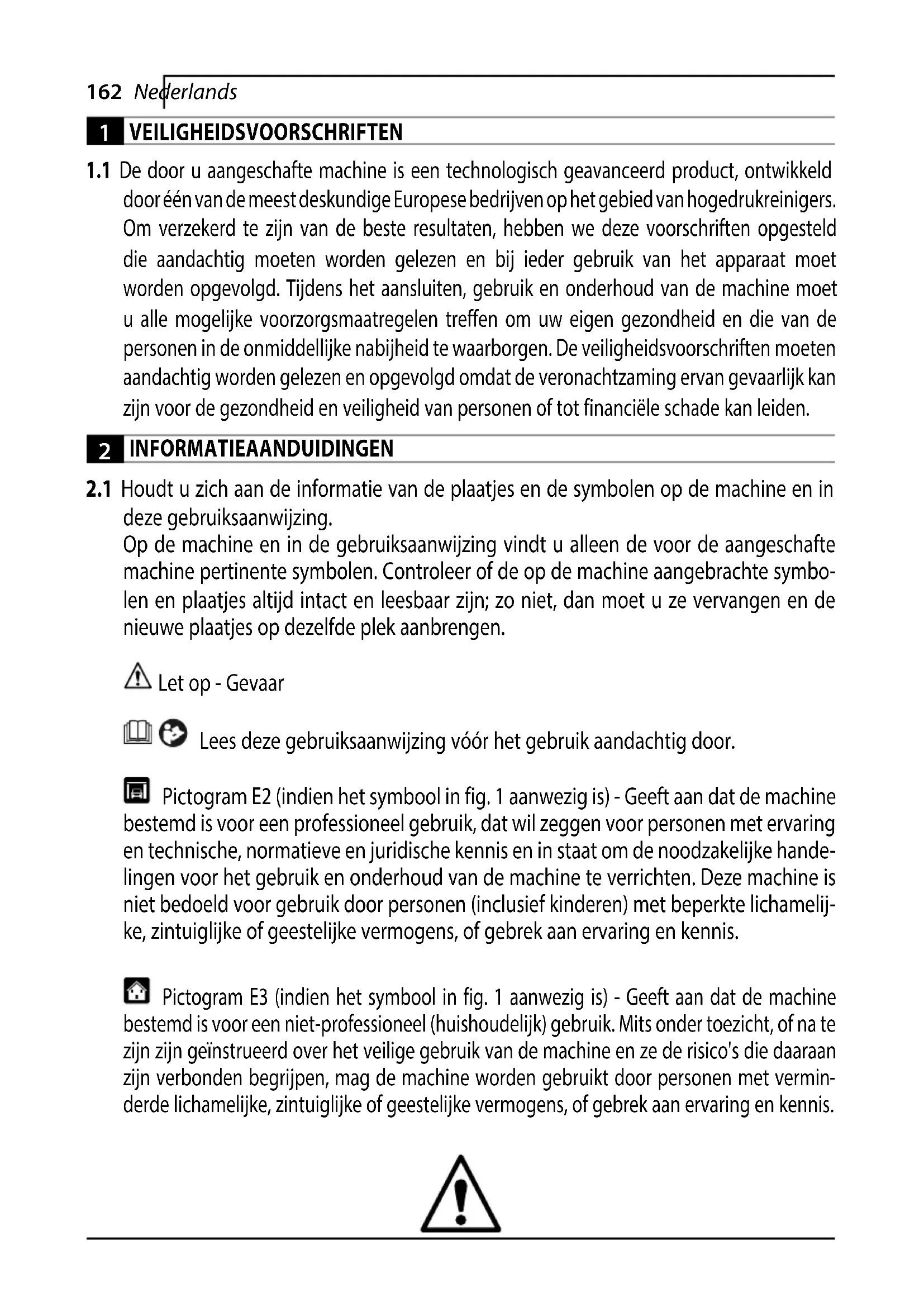

1.1 De door u aangeschäfte machine is een technologisch geavanceerd product, ontwikkeld doorén van de meest deskundige Europese bedrijven op het gebied van hagedrukreinigers. Om verzekerd teলen van de beste resultaten, hebben we deze voorschriften opgesteld die aandachtig要去en worden gelezen en bij ieder gebruik van het apparaat要去 worden opgevolgd. Tijdens het aansluiten, gebruik en onderhoud van de machine要去 u alle möglichke voorzorgsmaatregelen treffen om uw eigengezondheid en die van de Personen in de onmiddelijk nabijheid te waarborgen. De veiligheidsvoorschriften要去en aandachtig worden gelezen en opgevolgdbout dat de veronachtzaming ervan gevaarlijk kan zichn voor de gezondheid eneiligheid van personen of tot financiele schade kan leiden.
2 INFORMATIEAANDUIDINGEN
2.1 Houdt u zich aan de informatie van deplaatjes en de symbolen op de machine en in deze gebruiksaanwijzing.
Op de machine en in de gebruiksaanwijzing vindt u alleen de voor de aangeschafte machine pertinente symbolen. Controller of de op de machine aangebrachte symbolen enplaatjes algtd intact en leesbaar zich; zo Niet, dan要去 uzervangen en de neueplaatjes opdezelfde plek aanbrengen.
Let op - Gevaar
Lees deze gebruiksaanwijzing voor het gebruik aandachtig door.
Pictogram E2 (indien het symbol in fig. 1 aanwezig is) - Geeft aan dat de machine temd is voor een professioneel gebruik, dat wil zeggen voor Personen met ervaring technische, normatieve en juridische kennis en in staat om deoodzakelijkke handeen voor het gebruik en onderhoud van de machine te verrichten. Deze machine is bedoeld voor gebruik door Personen (inclusief kinderen) met beperkte lichamelijzintuiglijke of geestelijkke vermogens, of gebrek aan ervaring en kennis.
Pictogram E3 (indien het symbol in fig. 1 aanwezig is) - Geeft aan dat de machine emd is voor een Niet-professioneel (huishoudelijk) gebruik. Mits onder toezicht, of na te zichen geinstrueerd over het veilige gebruik van de machine en ze de risico's die.daaraan verbonden begrijpen, mag de machine worden gebruikt door personen met verminde lichamelijke, zintuiglijke of geestelijkke vermogens, of gebrek aan ervaring en kennis.
Bewegende onderdelen. Niet aanraken.
0 Stand uitgeschakelde schakelaar
LOW HIGHSKEINGeschakelde schakelaar
Gegarandeerd geluidsvermogenniveau
Verbod, informeert de gebruiker dat de nationale normenstelsels de aansluiting van het product op het drinkwaterdistribuienetwork kannen verbieten.
Gevaarsignaal om de gebruiker te informeren dat hij de waterstraal Niet rechtstreeks op Personen, dieren, elektrische apparaten of het product zich magrichten.
Dit product heeft een isolatieklasse II bescherming. Dit betekent dat hij is uitgerust met een versterkte of dubbele isolatie (alleen wanner dit symbol op de machine is aangebracht).
Dit product heeft een isolatieklasse I bescherming. Dit betekent dat hij is uitgerust met een beschermende aardgeleider (alleen wanner dit symbol op de machine is aangebracht).
C∈ Dit product voldoet aan de toepasselijke Europese richtlijnen.
Pictogram E1 - Wijst op de verplichting om de machine Niet te verwerken als stedelijk afval; hij kan worden teruggegeven aan de distributeur bij aanschaf van een neue machine. De elektrische en elektronische delen waaruit de machine is samengesteld mogen Niet worden hergebruikt voor oneigenlijke doeleinden vanwege de aanwezigheid van schadelijke substanties voor de gezondheid.
Gebruik gehoorbescherming.
Gebruik een veiligheidsmasker.
Gebruikademhalingsbescherming.
Gebruik veiligkeitshandschoenen.
Gebruik veiligheidsschoenen.
Gebruik beschemende kleding.
3 VOORSCHRIFTEN VOOR DE VEILIGHEID/OVERIGE RISICO'S
3.1.1 Let op. Sta NIET toe dat kinderen de machine gebruiken, maar controllerer ze om er verzekererd van teল dat ze er Niet mee spelen.
3.1.2 Let op. Hopedrukstralen können bij een onjuist gebruik gevaarlijk zijn.
3.1.3 LET OP. GEBRUIK DE MACHINE NIET met vloeistoffen die ontvlambaar of giftig+zijn of eigenschappen haben die een correcte werkung van de machine in de weg staan. De machine mag Niet worden gebruikt in een ontvlambare of explosieve omgeving.
3.1.4 LET OP. EXPLOSIEGEVAAR. SPROEI GEEN ontvlambare vloeistoffen.
3.1.5 LET OP. RICHT DE WATERSTRAAL NIET op Personen of dieren.
3.1.6 LET OP. RICHT DE WATERSTRAAL NIET op de machine zelf, op elektrische onderdelen ervan of op andere elektrische apparaten.
3.1.7 LET OP. GEBRUK DE MACHINE NIET binnen het bereik van Personen die geen beschermende kleding dragen.
3.1.8 LET OP. RICHT DE STRAAL NIET op uzelf of anderen om kleding of schoisel mee te reinigen.
3.1.9 LET OP, GEBRUK DE MACHINE NIET buiten als het regent.
3.1.10 LET OP. De machine mag NIET worden gebruikt door kinderen, onbekwame Personen en Personen die de gebruiksaanwijzing Niet hebben gelezen en begrepen.
3.1.11 LET OP. RAAK DE STEKKER EN/OF HET STOPCONTACT NIET met natte handen aan.
3.1.12 LET OP. GEBRUIK DE MACHINE NIET met een beschadigde voedingskabel. Om gevaren voor de verilgheid te vermijden要去 een beschadigde voedingskabel worden verrangen door de fabrikant, een door hem erkende klantenservice of een gekwalificeerde persoon.
3.1.13 Let op. Gebruik de machine NIET als de voedingskabel of belangrijke onderdelen, zoals bijv. de beveiligingen, hagedrukslangen of het pistool, beschadigd blijken.
3.1.14 LET OP. BLOKKEER DE HENDEL VAN HET PISTOOL NIET in de werkstand.
3.1.15 Let op. Controller of het typeplaatje op de machine aanwezig is, waarschuw de dealer bij afwezigheid ervan. Aangezien ze Niet te identificeren en potentieel gevaarlijk zijn mogen machines zonder typeplaatje NIET worden gebruikt.
3.1.16 Let op. Voer GEEN werkzaamheden uit op de veiligheidsklep en de beveiligingen en wijzig er de afstelling NIET van.
3.1.17 Let op. Verander de originele diameter van de straal van het mondstuk NIET.
3.1.18 Let op. Trek Niet aan de VOEDINGSKABEL om de machine te verplaatsen.
3.1.19 Let op. Voorkom dat voertuigen over de hagedrukslang rijden.
3.1.20 LET OP. Trek NIET aan de hogedrukslang om de machine te verplaatsen.
3.1.21 Letop. Een op banden, bandventielen en andere, onder druk staande onderdelen gerichte hagedrukstraal is potentieel gevaarlijk. Vermijd het gebruik van de vuilfrees en handhaaf in ieder geval alteid een straalafstand van tenminste 30 cm tijdens het reinigen.
3.1.22 Let op. Het gebruik van Niet-originèle en Niet specifiek voor het model bestemde accessoires is verboden. Het is verboden om wijzigingen op de machine aan te brengen; eventuale wijzigingen zullen de Conformiteitsverklaring doen vervallen en de fabrikant vrijwaren van civiel- en strafrechtelijk aansprakelijkheid.
3.2.1 Let op. Alle elektriciteitsgeleidende delen MOETEN WORDEN AFGESCHERMD gegen de waterstraal.
3.2.2 Let op. De elektrische aansluiting za looten worden uitgevoerd door een gekwalificeerd elektromonteur conform de IEC 60364-1 norm.De montage van een aardlekschakelaar, die de stroomtoevoer maar de machine za onderbreken wanner de lekstroom maar de aarde gedurende 30 ms meer dan dan 30mA bedraagt, of van een besturingsinrichting van het aardcircuit worden aanbevolen.
3.2.3 Let op. Tijdens het opstarten van de machine können storingen in het Lichtnet optreden.
3.2.4 Let op. Het gebruik met een differentiaalschakelaar voor de beveiliging biedt extra persoonlijke bescherming (30 mA).
3.2.5 Let op. De installmentie van de modellen zonder stekker moet worden uitgevoerd door gekwalificeerd personeel.
3.2.6 Let op. Gebruik uitsluitend geauthoriseerde verlangkabels met een geschiktede doorsnede van de geleidedraden.
3.2.7 Let op. Schakel algtd de hoofdschakelaar uit wonneer u de machine onbeheard awhile.
3.2.8
LET OP. Als gevolg van de hoge druk zullen voorwerpen konnen wegspringen, gebruik waarom alle beschermende kleding en beveiligingen (PBM) die de gezindheid en gezondheid van de bediener zullen waarborgen.
3.2.9 Let op. Vór alle werkzaamheden op de machine要去 u de stekker UIT het stopcontact TREKKEN.
3.2.10 LET OP. HOUD, vanwege de terugslag, het pistool STEVIG VAST als u de hendel indrukt.
3.2.11 LETOP.HOUDTUZICHAAANdevoorschriftenvanhetplaatselijkewaterleidingbedrijf. Volgens de Norm IEC 60335-2-79 mag de machine uitsluitendrechtstreeks op het openbare drinkwaterdistributienetwork worden aangesloten indien er in de toevoerleiding een terugstroomklep met afvoer van het type BA, conform de norm EN 12729, is geinstalleerd. De terugstroomklep kan bij de fabrikant worden besteld.
3.2.12 Let OP. Het water dat in de terugstroombeveiligingen is gestroomd is nicht drinkbaar.
3.2.13 Let op. Het onderhoud en/of de reparatie van de elektrische componenten MOET door gekwalificeerd personeel worden uitgevoerd.
3.2.14 Let op. BLAAS de restdruk AF voordat u de slang van de machine loskoppelt.
3.2.15 Let op. CONTROLEER,voor ieder gebruik en met regelmatige tussenpozen, of alle schroeven goed+zijn aangedraaid en of alle onderdelen van de machine in goede staat verkeren; controller op kapotte of versleten onderdelen.
3.2.16 Let OP. GEBRUIK alleen reinigingsmiddelen die compatibel zich met de bekledingsmaterialen van de hogedrukslang / voedingskabel.
3.2.17 Let op. Houd personen en dieren op een afstand van ten minste 15m
3.2.18 Let op. Deze machine is ontworpen voor gebruik met de door de fabrikant geleverde of aanbevolen reinigingsmiddelen. Het gebruik van andere reinigingsmiddelen of chemicalien kan negatieve consequenties voor deeiligkeit ervan hebben.
3.2.19 Let op. Vermijd contact van het reinigingsmiddel met de huid en in het bijzonder de ogen! Bij contact met de ogen要去 u die onmiddelijk spoelen met schoon water en medische hulp inroepen.
3.2.20 Let op. De hagedrukslangen, de fittingsen en koppelingen zijn belangrijk voor de verilgheid van de machine. Gebruik uitsluitend de door de fabrikant aanbevolen hagedrukslangen, fittingsen en koppelingen.
3.2.21 Let op. Gebruik uitsluitend originele verwangingsonderdelen van de fabrikant of door hem goedgekeurde verwangingsonderdelen om van de verilgheid van de machine verzekererd teijken.
3.2.22 Let op. Niet geschikte verlengsnoeren können gevaarlijk zijn. Bij gebruik van een verlengsnoer要去 een type kiezen dat geschikt is voor gebruik buitenshuis en ervoor zorgen dat de verbinding droog en van de grond blijft. Het worden aanbevolen om hiervoor een kabelhaspel te gebruiken, die het stopcontact op ten minste 60 mm van de grond houdt.
3.2.23 LET OP. Schakel de machine uit en koppel hem los van de stroombron voordat u de werkzaamheden voor de montage, reiniging, regeling of het onderhoud en vervoer start.
3.2.24 Let op. Plaats de leidingreinigingsset tot aan de rode marketing voordat u de machine inschakelt.
4 ALGEMENE INFORMATIE (FIG.1)/PAGINA 3
4.1 Gebruik van de handleiding
Deze handleiding is een geintegreerd onderdeel van de machine; bewaar hem voor latere raadpleging. Lees hem vór de installmenten het gebruik aandachtig door. Bij overdracht van het apparaat is de oude eigenaar verplicht om de handleiding aan de(APpee eigenaar te overhandigen.
4.2 Levering
De machine worden gedeeltelijk gedemonteerd in een kartonnen doos geleverd.
De samenstelling van de levering staat afgebeeld in fig. 1
4.2.1 Bijgevoegde documentatione
A1 Gebruiks- en onderhoudshandelieiding
A2 Veiligheidsvoorschriften
A3 Conformiteitsverklaring
A4 Garantiebepalingen
4.3 Verwerking van het verpakkingsmaterial
De materialen waaruit de verpakking bestaat vormen geen bedreig ing voor het milieuaar zullen wel gerecycled of verwerkt moeten worden in overeenstemming met de geldende normen in het land van gebruik.
5 TECHNISCHE INFORMATIE (FIG. 1)/PAGINA 3
5.1 Beoogd gebruik
De machine is bestemd voor een persoonlijk gebruik, voor het reinigen van voertuigen, machines, vaartuigen, metselwerk enz., om hardnekig vuil met schoon water en biologisch afbreekbare chemische reinigingsmiddelen te verwijdenen.
Het wassen van voertuigmotoren is slechts toegestaan wanner het dieze water volgens de geldende normen worden verwerkt.
- Temperatuurtoevoerwater:zie het typeplaatje op de machine.
Waterdruk aan de ingang: min. 0,1 MPa - max. 1 MPa. - Omgevingstemperatuur bij gebruik: hoger dan 0°C
De machine voldoet aan de normen IEC 60335-1 en IEC 60335-2-79.
5.2 Bediener
Voor de identificatie van de bediener belast met het gebruik van de (professionele of Niet-professionele) machine verwijzen wij hier het pictogram in fig. 1.
5.3 Hoofdbestanddelen
B2 Lans
B3 Pistol met beveiliging
B4 Elektriciteitskabel met stekker (waar voorzien)
B5 Hogedrukslang
B6 Tank reinigingsmiddel (haar voorzien)
B7 Oliedop (waar voorzien)
E Mondstuk
F Regelaar reinigingsmiddel (haar voorzien)
G Drukregelaar (haar voorzien)
L Waterfilter
5.3.1 Accessoires (indien voorzien in de levering -zie fig. 1).
C1 Gereedschap voor het reinigen van het mondstuk
C9 Adapter
C10 Schroeven
C2 Vuilfrees
C11 Beugels
C3 Handgreep
C12 Hendel
C4 Borstel
C13 Reinigingsmadel
C5 Slanghaspel
C14 Wielen
C6 Wateraanzuigset
C15 Tube smeenvet
C8 Borstel voor groe oppervlakken
C17 Adapter accessoires
5.4 Beveiligingen
- Startinrichting (H)
De startinrichting voorkomt het ongewenste starten van de machine.
Let op - gevaar! Voer geen werkzaamheden uit op de veiligheidsklep en wijzig er de afstelling Niet van.
- Veiligheids- en/of overdrukventiel.
De veiligheidsklep is tevens een overdrukventiel. Wanner het pistool worden gesloten gaat de klep open en recirculeert het water door de pompaanzuiging of worden het maar de grond afgevoerd. - Thermostatklep (D1 waar voorzien)
Wanneer de watertemperatuur de door de fabrikant voorziene waarde overschrijdt, za de thermostaatklep het warme water afvoeren en genoeg koud water aanzuigen om de juiste temperatuur wee te herstellen. - Beveiliging (D): voorkomt ongewenste waterstralen.
- Thermische beveiliging: in geval van overbelasting za deze beveiliging de machine stoppen.
6 INSTALLATIE (FIG. 2)/PAGINA 4
6.1 Montage
Let op - gevaar!
Tijdens alle installment- en montageworkkaamheden
moet de machine losgekoppeld zichn van het elektriciteitsnet.
Voor de montagevolgorde verwijzen wij hier fig. 2.
6.2 Montage van de ontluchtingsdoppen (haar voorzien)
Om olielekkage te voorkomen, worden de machine geleverd met de olievulopingen afgesloten met rode doppen die moeten worden verrangen door de bijgevoegde ontluchtingsdoppen.
6.3 Montage van de vuilfrees
(Voor de modellen die hiermee zijn uitgerust).
Met de vuilfrees beschicht u overeer waskracht.
Het gebruik van de vuilfrees kan leiden tot een daling van de druk van 25% ten opzichte van de druk verkreten met het regelbare mondstuk. Het gebruik ervan biedt meer waskracht dankzij het roterende effect op de waterstraal.
6.4 Elektrische aansluiting
Let op - gevaar!
Controleer of de spanning en frequente (V-Hz) van het elektriciteitsnet overeenstemmen met de waarden vermeld op het typeplaatje (fig. 2).
6.4.1 Gebruik van de verlangkabels
Gebruik kabels en stekkers met een "IPX5" beschermingsgraad. De diameter van de verlengkabels要去 evenredig zich aan de lenght ervan; hoe langer de kabel, des te groter要去 de diameter ervan zich. Zie tabel I.
6.5 Aansluiting op het waterleidingnet
Let op - gevaar!
Zuiguitsluitend gefilterd of schoon water op. De waterkraan moet een watertoevoer garanderen die ten-minste gelijk is aan de capacititeit van de pomp.
Plaats de machine zo zich可能导致 bij het waterleidingnet.
6.5.1 Verbindingsopeningen
Wateruitlaat (OUTLET)
Waterinlaat met filter (INLET)
6.5.2 Aansluiting op het openbare waterleidingnet
De machine mag alleen rechtstreeks op het openbare drinkwaterdistributienet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geinstalleerd. Verzeker uervaan dat diameter van de slang tenminste 13mm is, dat hij verstevigd en Niet longer dan 25m is.
6.5.3 Het aanzuigen van water UIT openrecipienten
1) Schroef de aanzuigslang met het filter aan op de waterinlaat (INLET) en LAST hem tot onderin de tank zakken.
2) De machine ontluchen:
a) Schroef delans los;
b) Start de machine en open het pistool tot het eruit stromende water geen luchtbellen meer heeft.
3) Schakel de machine uit en schroef de lans weer vast.
N.B.: de maximale aanzuighoogte is 0,5 m. Wij raden aan om voor het starten de aanzuigleiding te vullen.
7.1 Regeling van het mondstuk (waar voorzien)
Verdraai het mondstuk (E) om de waterstraal te regelen.
7.2 Regeling reinigingsmiddeldosering
Voor een reinigingsmiddelafgiffe met de juiste druk要去 het mondstuk (E) (waar voorzien) in de stand "■" zetten, of de reinigingsmiddelset C13(waar voorzien) monteren, Zoals afgebeeld in de figuur.
Gebruik de regulateur (F) om de reinigingsmiddelafgithe te doseren (waar voorzien).
7.3 Regeling van de bedrijfsdruk (waar voorzien)
Gebruik de regulateur (G) om de bedrijfsdruk te veranderen. De druk worden aangegeven door de manometer (indien aanwezig).
8 GEBRUKSINFORMATIE (FIG.4)/PAGINA 5
8.1 Bedieningen
- Startinrichting (H)
Zet de startinrichting in de stand (ON/l) om de motor maar te makeen voor de werkig als u wilt werken in de bedrijfsmodus "Energiebesparing" voor een ten minste 30% lager elektriciteitsverbruik.
Zet de startinrichting in de stand (ON/II) om de motor maar te makeen voor gebruik als u wilt werkden in de bedrijfsmodus "Maximaal vermogen" om de maximale prestaties te verkrijgen.
Zet de startinrichting in de stand (OFF/0) om de werkking van de hoge- drukreiniger te onderbreken.
Bedieningshendel waterstraal (I).
Let op - gevaar!
De machine moet tijdens de werkig op een veilig en stabeli oppervlak staan en geplaatst zich zoals aangegeven in fig.4.
8.2 Starten (Zie fig. 4.)
1) Open de kraan van het waterleidingnet volledig.
2) Schakel de beveiliging (D)uit.
3) Houd het pistool eenaar seconden lang geopend en start de machine met de startinrichting in de gewenste werkstand (ON/II) of (ON/II).
Let op - gevaar!
Voordat u de machine in werkung stelt moet u zich verzekeren van de correcte watertoevoer; het droge gebruik za de machine beschadigen; bedekijdens het gebruik de ventilatierooisters Niet.
TSS-modellen - Bij de TSS-modellen met automatische onderbreking van de toevoer:
- zal, bij het sluiten van het pistool, de dynamische druk de elektron-motor onmiddelijk uitschakelen;
- zal, bij het openen van het pistool, de drukval automatisch de elektromotor starten waarna de druk waar met een hele korte vertraging worden hersteld;
- voor een perfecte werkking van de TSS mag u het pistool Niet sluiten en openen met:tussenpauzes van minder dan 4÷ 5 seconden.
Om schade aan de machine te voorkomen要去 u het droge gebruik ervan vermijden en u ervan verzekeren dat de machine.altijd waar behoren met water worden gevoed.
Bij de modellen zonder TSS要去, om schade aan de machine als gevolg van een verhoging van de watertemperatureur te voorkomen, bij een draaiende machine de waterstraal nooit longer dan 5 minutes onderbreken.
8.3 Stoppen
1) Zet de startinrichting in de stand (OFF/0).
2) Open het pistool en blaas de druk in de leidingen af.
3) Schakel de beveiliging (D) in.
8.4 Herstarten
1) Schakel de beveiliging (D)uit.
2) Open het pistool en blaas de lucht in de leidingen af.
3) Zet de startinrichting in de gewenste werkstand (ON/1) of (ON/II).
8.5 Buitengebruiktelling
1) Draai de waterkraan zich.
2) Blaas de restdruk in het pistool af tot er geen water meer uit de machine komt.
3) Schakel de machine uit (OFF/0).
4) Trek de stekker uit het stopcontact.
5) Maak na het gebruik de reinigingsmiddeltank leeg en schoon. Voor het schoonmaken van de tank moet u inplaats van het reinigingsmiddel schoon water gebruiken.
6)Schakelde beveiliging (D) van het pistol in.
8.6 Het reinigingsmiddel vullen en gebruiken
De reinigingsmiddelafgiffe moet plaatsvinden met de accessoires en op de wijzen voorzien in punt 7.3.
Het gebruik van een langere hogedrukslang dan het standard, met de machine geleverde exemplaar, of het gebruik van een extra verlengslang kan het aanzuigen van het reinigingsmiddel uit de tank (waar voorzien) verminderen of volledig onderbreken.
Vul de tank (B6) met een biologisch goed afbreekbaar reinigings-middel.
8.7 Tips voor een correcte wasbeurt
Breng reinigingsmittel aan op het droge oppervlak om het vuil op te loosen. Werk bij verticale oppervlakken van beneden maar boven. Laat het product 1÷ 2 minutes inwerken, waar bij het oppervlak beschit hier net mag opdrogen. Werk met de hagedrukstraal op een afstand van meer dan 30 cm en start onderaan.Voorkom dat het spoelwater op nog nicht gewassen oppervlakken druipt.
In bepaalde gezallen zal de mechanische werkung van de wasborstels nodig+zijn om het vuil te verwijderen.
De hoge druk is Niet alkijd de Beste oplossing voor een goede wasbeurt en za bepaalde oppervlakken hunnen beschadigen. Het gebruik van de punststraal van het regelbare mondstuk en het gebruik van de vuilfrees op delicate en gelakte delen en onder druk staande componenten (bijv. banden, ventielen.) moet worden vermeden.
Een goede waswerking hangt op gelijke mate af van de druk en van de hoeveelheid water.
9 ONDERHOUD (FIG. 5)/PAGINA 6
Alle, Niet in dit hoofdstuk behandelde onderhoudswerkzaamheden moeten bij een erkend Verkoop- en Servicecentrum worden uitgevoerd.
Let op - gevaar!
Trek, vór alle werkzaamheden op de machine, der uit het stopcontact.
9.1 Reiniging van het mondstuk
1) Demonteer de lans van het pistool.
2) Verwijder met het gereedschap (C1) het vuil uit het gaatje in het mondstuk.
9.2 Reiniging van het filter
Controleer voor ieder gebruik het aanzuigfilter (L) en het reinigingsmiddelfilter (waar voorzien) en reinig ze, indienoodzakelijk, volgens de aanwijzingen.
9.3 Opeffing motorblokkering (waar voorzien)
Bij langdurige stilstand kan kalkaanslag de motor blokkeren. Om de blokkering op te heffen要去 met het gereedschap (M) de krukas draaien.
9.4 Olie bijvullen (waar voorzien)
Gebruik de vulopening om de olie tot op het juiste niveau bij te vullen.
Zie, voor de eigenschappen van de olie, de tabel "Eigenschappen van de olie".
9.5 Opbergen
Voordat u de machine voor de winter opbergt, moet u hem met Niet-agressieve/niet-toxische antivriesvloeistof latent draieren.
Bewaar het apparaat op een droge en tegen vorst beschermde plek.
Sla de accessoires op Zoals voorzien in fig. 5.
Vervoer de machine Zoals voorzien in fig. 5.
11 INFORMATIE OVER STORINGEN
| Problemen Mogelijk | orzaken Oplossingen | |
| De pomp bereikt de voorgeschreven druk nicht | Mondstuk versleten Vervang het mondstuk | |
| Waterfilter vies Reinig het filter (L) (fig. 5) | ||
| Onvoldoende watertoevoer Draai de kraan—helemaal open | ||
| Er wordenlicht aangezogen Controller de fittings | ||
| Er is lucht in de pomp | Schakel de machine uit en gebruik het pistool tot de waterstraal ononderbroken is. Opnieuw inschakelen. | |
| Mondstuk nicht goed afgesteld Zet het mondstuk (E) in stand (+)(fig. 3) | ||
| Interventethermostaatklep Wacht tot de juiste watertemperatuur | weer is hersteld | |
| Aanzuighoogte uit open tank hoger dan 0,5 m Verminder de aanzuighoogte | ||
| De pomp heeft druksprongen | Het water wordenuit een externe tank aangezogen Verbind de machine met het waterleidingnet. | |
| De temperatuur van het water aan de ingang is te hoog Verminde | de temperatuur | |
| Mondstuk verstoct Reinig het mondstuk (fig. 5) | ||
| Aanzuigfilter (L) vies Reinig het filter (L) (fig. 5) | ||
| De motor "bromt" maar start nicht | Onvoldoende netspanning | Controleer of de netspanning overeenstemt met die van het type-plaatje (fig. 2) |
| Verlies van spanningveroorzaakt door de verlangkabel | Controleer de karakteristieken van de verlangkabel | |
| Langdurige stop van de machine | Raadpleeg een erkend Technisch Servicecentrum | |
| Problemen met de TSS-inrichting | Raadpleeg een erkend Technisch Servicecentrum | |
| De elektromotor start nicht | Er is geen spanning | Controleer op de aanwezigheid van spanning op het elektriciteitsnet en controllerer of de steker goed in het stopcontact zit (*) |
| Problemen met de TSS-inrichting | Raadpleeg een erkend Technisch Servicecentrum | |
| De machine heeft langdurig stilgestaan | Hef de motorblokkering op via de opening aan dechterzijde met het gereedschap "M" (voord de modellen waarbij dit is voorzien) (fig. 5) | |
| Waterlekkage | Pakkingen versleten | Laat de pakkingen verrangen bij een erkend Technisch Servicecentrum |
| Interventie veiligheidsklep bij vrij afvoer | Raadpleeg een erkend Servicecentrum | |
| Lawaaigheid | De temperatuur van het water is te hoog | Verminder de temperatuur (zie technische gevevens) |
| Olielekkage | Pakkingen versleten | Raadpleeg een erkend Technisch Servicecentrum |
| Alleen voor TSS: de machine start hoewel het pistool gesloten is | Dichting van het hagedruksysteme of het pomp circuit defect | Raadpleeg een erkend Technisch Servicecentrum |
| Alleen voor TSS: wannee u de hendel van het pistool indrukt komt er geen water uit (met gemonteerde voedingslang) | Mondstuk verstoot Reinig het mondstuk (fig. 5) | |
| Er wordenegt reinigingsmiddel aan-gezogen | Stand regelbaar mondstuk op hoge druk | Zet het mondstuk (E) in stand "■" (fig. 3) |
| Reinigungsmiddel te dik | Verdunnen met water | |
| Gebruik van verlangslangen voor de hagedrukslang | Monteer de oorspronkelijke slang terug | |
| Reinigungsmiddelcircuit vuil of zichgkoekt | Spoel met schoon water en verwijder eventuale aankoekingen Wannee het probleem aanhoudt moet u het erkende Technische Servicecentrum raadplegen | |
| Waterlekkage uit de thermostaatklep | De temperatuur van het water in het mondstuk is hoger dan de maximale waarde aangegeven op het typeplaatje | Onderbreek, bij een draaiende machine, de waterstraal nooit langer dan 5 minutes. |
(+) Indienijdens het gebruik de motor stil gaat staan en Nieteer start, moet u 2-3 minuten wachten voordat u hem opnieuw start (interventie van de thermische beveiliging).
Mocht het probleem zich vaker voordoen dan moet u de Technische Servicedienst waarschuwen.
MODEL SERIENUMMER
12 HOE BESCHADIGEN VAN DE OPPERVLAKKEN TE VERMIJDEN
LET OP
12.1 Het gebruik van de machine voor het wassen van banden kan de banden beschadigen en ze een bron van gevaar lately worden.
12.2 Richt de hagedrukstraal nooit rechtstreeks op de band.
12.3 Gebruik de machine algid met de laagste druk tijdens het reinigen in de buurt van wielen en banden.
12.4 Gebruik nooit de "Turbolans" voor het wassen van enig deel van de auto.
12.5 Lees, voor meer informatie, de sectie: "8.7 Tips voor een correcte wasbeurt".
EG-Conformiteitsverklaring
Hiermee verklaren wij, van Annovi Reverberi S.p.A., Modena, Italiè dat de onderstaand vermelde machine(s) Michelin :
Benaming van de machine
Hogedrukreiniger
Nr.model MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Opgenomen vermogen 1,7 kW 2 kW 2,2 kW 2,5 kW
conform is (zijn) aan de volgende Europese richtlijnen:
2006/42/EG, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EG (Italiaans wetsbesluit 262/2002).
en gefabricriceerd is (zijn) in overeenstemming met de volgende normen of de volgende standarddocumenten :
EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Naam en adres van de person blast met de afgifte van de technische documentatie: Stefano Reverberi / AR Algemeen directeur
Via ML King, 3 - 41122 Modena, Italiè
De procedure ter beoordeling van de conformiteit vereist door richtlij 2000/14/EG is uitgevoerd in navolging van Bijlage V
Nr.model MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Gemeten geluidsvermogenniveau: 90,3 dB (A)
Gegarandeerd geluidsvermogenniveau: 93 dB (A)
90,3 dB (A) 93 dB (A)
90,3 dB (A) 93 dB (A)
90,3 dB (A) 93 dB (A)
Datum: 16.11.2018
MODENA (I)
Stefano Reverberi
Garantie
De geldigheid van de garantie worden bepaald door het geldende normenstelsel van het land waarin het product wordt verhandeld (behoudens andere aanwijzingen van de fabrikant).
Bij defecten aan het product als gevolg van de kwaliteit van het materiaal, vanwege constructiefouten of een ontbrekende conformiteit tijdens de geldigheidsperiode van de garantie, garandeert de fabrikant de verwanging van de defecte onderdelen en za hij, bij slijtage binnen de norm, zorg dragen voor de reparatie van de producten of de verwang ing ervan.
De garantie is Niet van toepassing op aan normale slijtage onderworpen componenten (klep, zuiger, pakking water, pakking olie, veren, O-ringen, accessoires als slang, pistool, borstels, wielen enz.);
De garantie is Niet van toepassing op defecten veroorzaakt door, of als gevolg van:
- onjuist gebruik, nied toegestaan gebruik, nalatigheid,
- verhuur of professioneel gebruik, wanneer het product ward verkocht voor huishoudelijk gebruik,
- nicht inachtneming van de onderhoudsnormen voorzien in de specifieke handleiding,
- reparaties uitgevoerd door Niet geautorisere personen of centra,
- het gebruik van Niet-originele verwangingsonderdelen of accessoires,
- schade veroorzaakt door het transport, door vreemde voorwerpen of substanties, door ongelukken,
- bergings-of opslagproblemen.
Voor de activering van de garantie moet een bewijs van aankoop worden getoond.
Wendt u zich voor assistentie tot het verkooppunt waar de machine werk aangeschaft
Technische gegevens
| Technische Gegevens | Eenheid | MPX 17EHDS MPX 19EHDS MPX 2 | EHDS MPX 25EHDS | ||
| Debiet | I/min | 5,33 5,5 5,5,5,5 | |||
| Maximaal debiet | I/min | 7,33 7,66 7,66 8,33 | |||
| Druk | MPa | 8,7 9,5 10,7 11,5 | |||
| Maximumdruk | MPa | 13 14 16 17 | |||
| Vermogen | kW | 1,7 1,9 2,2 2,5 | |||
| Max. temperatuur voeding | °C | 50 50 50 50 | |||
| Maximale voedingsdruk | MPa | 1 1 1 1 | |||
| Afstotingskracht van het pistool bij de maximale druk | N | 11,70 12,90 13,40 13,90 | |||
| Type olie pomp | kg | ...... | |||
| Beschermingsklasse | - | II / II / II / II / ☑ | |||
| Motorisolatie | Klasse F F F F | ||||
| Motorbescherming | - | IPX5 | IPX5 | IPX5 | IPX5 |
| Spanning | V/Hz | 220-240 ~/50-60 | 220-240 ~/50-60 | 220-240 ~/50-60 | 220-240 ~/50-60 |
| Maximaal toegestane netimpedantie | Ω | - | - | - | - |
| Geluidsdrukniveau \( {\mathrm{L}}_{\mathrm{{PA}}}\left( {\mathrm{{EN}}{60704} - 1}\right) \left( {\mathrm{\;K} = 3\mathrm{\;{dB}}\left( \mathrm{\;A}\right) }\right) \) | dB (A) | 78,8 78,8 78,8 78,8 | |||
| Geluidsvermogenniveau \( {\mathrm{L}}_{\mathrm{{WA}}}\left( {\mathrm{{EN}}{60704} - 1}\right) \left( {\mathrm{\;K} = 3\mathrm{\;{dB}}\left( \mathrm{\;A}\right) }\right) \) | dB (A) | 93 93 93 93 | |||
| Trillingen van het apparaat \( \left( {\mathrm{K} = 1\mathrm{\;m}/{\mathrm{s}}^{2}}\right) \) : | \( \mathrm{m}/{\mathrm{s}}^{2} \) | <2,5 | <2,5 | <2,5 | <2,5 |
| Gewicht | kg | 10 10,4 11,6 11,7 |
Technische wijzigingen voorbehonden!
1 SIKKERHETSREGLER
Puratai o masca de protectie.
Purata protectie respiratorie.
Puratai manusi de protectie.
Puratai incalaminte de protecie.
Puratai imbracaminte de protectie.
3 REGULI DE SIGURANTA/RISCURI REZIDUALE
- 2 INFORMATIEAANDUIDINGEN
- 3 VOORSCHRIFTEN VOOR DE VEILIGHEID/OVERIGE RISICO'S
- 4 ALGEMENE INFORMATIE (FIG.1)/PAGINA 3
- 4.1 GEBRUIK VAN DE HANDLEIDING
- 4.2 LEVERING
- 4.3 VERWERKING VAN HET VERPAKKINGSMATERIAL
- 5 TECHNISCHE INFORMATIE (FIG. 1)/PAGINA 3
- 5.1 BEOOGD GEBRUIK
- 5.2 BEDIENER
- 5.3 HOOFDBESTANDDELEN
- 5.4 BEVEILIGINGEN
- 6 INSTALLATIE (FIG. 2)/PAGINA 4
- 6.1 MONTAGE
- 6.2 MONTAGE VAN DE ONTLUCHTINGSDOPPEN (HAAR VOORZIEN)
- 6.3 MONTAGE VAN DE VUILFREES
- 6.4 ELEKTRISCHE AANSLUITING
- 6.5 AANSLUITING OP HET WATERLEIDINGNET
- 8 GEBRUKSINFORMATIE (FIG.4)/PAGINA 5
- 9 ONDERHOUD (FIG. 5)/PAGINA 6
- 11 INFORMATIE OVER STORINGEN
- 12 HOE BESCHADIGEN VAN DE OPPERVLAKKEN TE VERMIJDEN
- EG-CONFORMITEITSVERKLARING
- GARANTIE
- 1 SIKKERHETSREGLER
- 3 REGULI DE SIGURANTA/RISCURI REZIDUALE
Merk : MICHELIN
Model : MPX 19EHDS
Categorie : Hogedrukreiniger
