Produkto tipas	Aukšto slėgio valiklis
Prekės ženklas	Michelin
Modelis	MPX 19EHDS
Svoris	10,4 kg
Nominali galia	1,9 kW
Darbinis slėgis	9,5 MPa (95 bar)
Maksimalus slėgis	14 MPa (140 bar)
Nominalus srautas	5,5 l/min
Maksimalus srautas	7,66 l/min
Maksimali tiekiamo vandens temperatūra	50 °C
Maitinimo įtampa	220-240 V ~ 50/60 Hz
Apsaugos klasė	II (dviguba izoliacija)
Variklio apsaugos indeksas	IPX5
Garso slėgio lygis	78,8 dB(A)
Garantuotas garso galios lygis	93 dB(A)
Vibracija	< 2,5 m/s²
Siurblio alyvos tipas	Nenurodyta (žiūrėti gamyklinę lentelę)
Pagrindinės funkcijos	Aukšto slėgio plovimas, valiklio siurbimas, reguliuojamas antgalis, visiškas sustabdymas (TSS)
Priežiūra ir valymas	Reguliarus vandens filtro, antgalio valymas, valiklio bako ištuštinimas
Sauga	Įjungimo įtaisas, apsauginis vožtuvas, terminė apsauga, apsauginis fiksatorius
Atsarginės dalys ir remontas	Naudokite tik originalias Michelin/AR dalis
Bendra informacija	Namų ir profesionalus naudojimas (pagal simbolį E1/E2 ant prietaiso)

Dažnai užduodami klausimai - MPX 19EHDS MICHELIN

Kaip įjungti aukšto slėgio valiklį MPX 19EHDS?

Visiškai atidarykite vandens čiaupą, atrakinkite fiksatorių (D), keletą sekundžių spauskite pistoleto gaiduką, tada įjunkite įjungimo įtaisą į padėtį ON/I (energijos taupymas) arba ON/II (maksimali galia).

Kokį valiklį naudoti su šiuo prietaisu?

Naudokite tik biologiškai skaidomus valiklius, suderinamus su aukšto slėgio žarna ir rekomenduojamus gamintojo. Venkite sąlyčio su oda ir akimis.

Kaip nustatyti darbinį slėgį?

Naudokite slėgio reguliatorių (G), jei jis yra jūsų modelyje. Slėgį galima reguliuoti ir jį galima nuskaityti manometre (C16), jei jis pateiktas.

Ką daryti, jei siurblys nepasiekia reikiamo slėgio?

Patikrinkite antgalį (pakeiskite, jei susidėvėjęs), išvalykite vandens filtrą (L), įsitikinkite, kad vandens tiekimas yra pakankamas ir siurblyje nėra oro. Išleiskite orą spausdami gaiduką, kol srovė taps nuolatinė.

Kaip išvalyti antgalį?

Atsukite purškimo vamzdį nuo pistoleto, naudokite pateiktą valymo adatą (C1), kad pašalintumėte nešvarumus iš antgalio angos.

Ar pavojinga nukreipti srovę į žmones ar gyvūnus?

Taip, niekada nenukreipkite aukšto slėgio srovės į žmones, gyvūnus, elektrinę įrangą ar patį prietaisą. Srovė gali sukelti rimtus sužalojimus.

Kaip paruošti prietaisą žiemojimui?

Prieš žiemos laikymą, paleiskite prietaisą su neagresyviu ir netoksišku antifriziniu skysčiu. Laikykite sausoje ir nuo šalčio apsaugotoje vietoje.

Ką daryti, jei variklis neužsiveda?

Patikrinkite maitinimo įtampą ir ar kištukas tinkamai įjungtas. Jei variklis užblokuotas, atblokuokite jį tam skirtu įrankiu (M) (modelis su šia funkcija). Jei problema išlieka, susisiekite su įgaliotuoju pagalbos centru.

Ar galiu naudoti elektrinį ilginamąjį laidą?

Taip, tačiau ilginamasis laidas turi turėti tinkamą skerspjūvį pagal ilgį ir IPX5 apsaugos indeksą. Jungtis turi likti sausa ir atokiai nuo žemės (mažiausiai 60 mm).

Kaip pašalinti liekamąjį slėgį po naudojimo?

Išjungę prietaisą (OFF/0), paspauskite pistoleto gaiduką, kad išleistumėte vandenį ir slėgį. Tada užrakinkite fiksatorių (D).

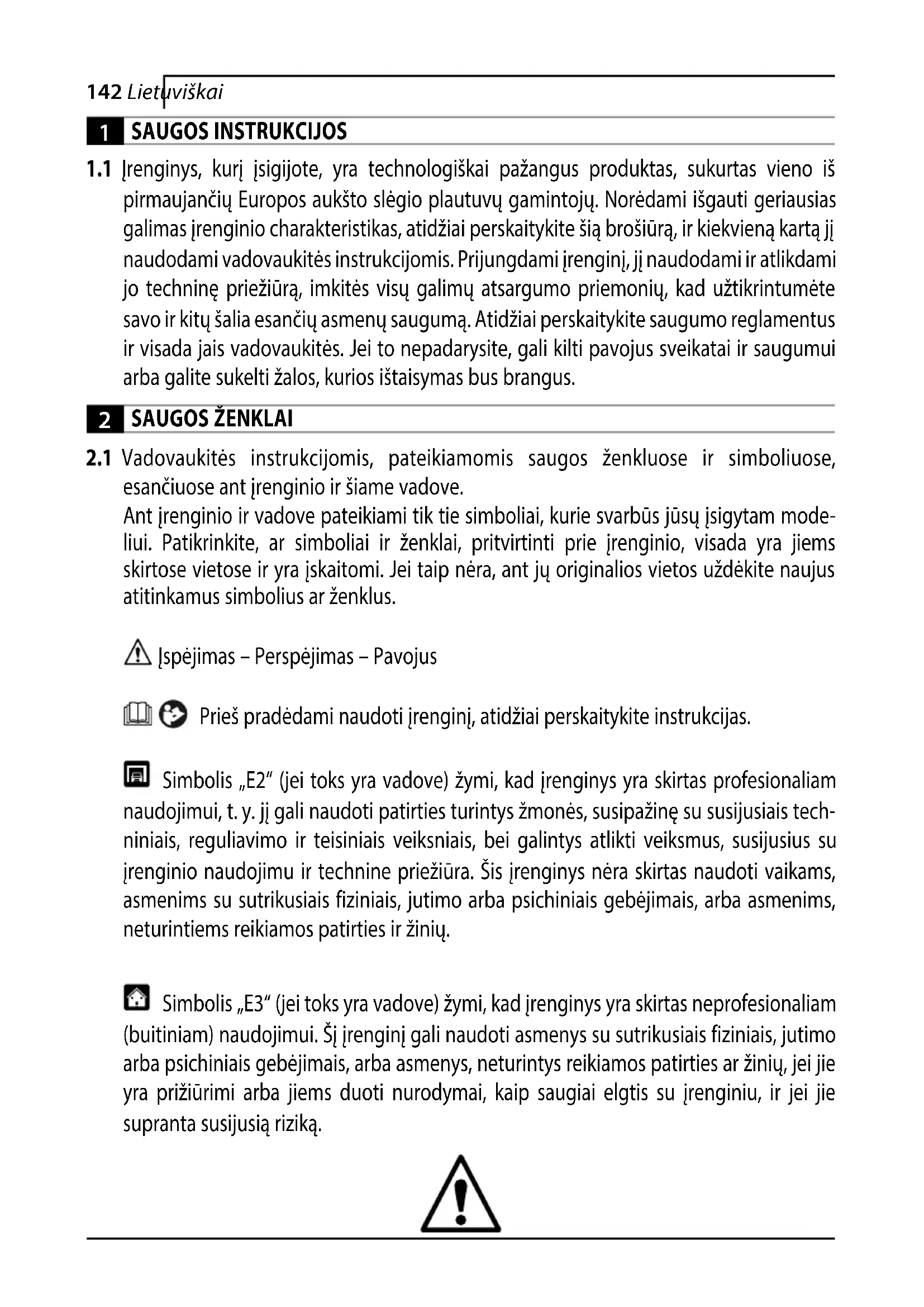

NAUDOJIMO INSTRUKCIJA MPX 19EHDS MICHELIN

1.1 Irenginys, kuri jsigijote, yra technologiskai pažangus produktas, sukurtas vieno iš pirmaujanciu Europos auksto slegio plautuvu gamintoju. Noredami isgauti geriausias galimas Irenginio charakteristikas, atidžiai perskaitykite šiä brosiura, ir kiekviena kartaj ji naudodami vadovaukitës instrukcjomis. Prijungdami Irengini, jnaudodami ir atlikdami jo technine prieziura, imkitës visu galimu atsargumo priemoniu, kad uztikrintumete savo ir kitu šalia esanciu asmenu sauguma. Atidžiai perskaitykite saugumo reglamentus ir visada jais vadovaukitës. Jei to nepadarysite, gali kilti pavojus sveikatai ir saugumui arba galite sukelti Žalos, kurios istaisymas bus brangus.

2 SAUGOS ZENKLAI

2.1 Vadovaukites instrukcijomis, pateikiamomis saugos zenklucose ir simboliuose, esanciuose ant jrenginio ir siame vadove.

Ant jrenginio ir vadove pateikiami tik tie simboliai, kurie svarbus jusu jsigytam modeliui. Patikrinkite, ar simboliai ir zenklai, pritvirtinti prie jrenginio, visada yra jiems skirtose vietose ir yra jskaitomi. Jei taip nera, ant ju originalios vietos uždekite naujus atitinkamus simbolius ar zenklus.

lspejimas - Perspejimas - Pavojus

Prieš pradédami naudoti jrenginj, atidžiai perskaitykite instrukcjjas.

Simbolis „E2" (jei toks yra vadove) Žymi, kad jrenginys yra skirtas profesionaliam naudiojimui, t. y. ji gali naudoti patirties turintys Žmonès, susipazine su susijusiais techninias, reguliavimo ir teisiniais veiksniais, bei galintys atlikti veiksmus, susijusius su jrenginio naudojimu ir technine priežiura. Sis jrenginys nera skirtas naudoti vaikams, asmenims su sutrikusiais fizinalais, jutimo arba psichinias gelejimalis, arba asmenims, neturintiems reikiamos patirties ir Žiniu.

Simbolis „E3" (jei toks yra vadove) Žymi, kad i'renginys yra skirtas nepofesionaliam (buitiniam) naudojimui. Ši i'renginj gali naudoti asmenys su sutrikusiais fiziniais, jutimo arba psichiniais gebejimais, arba asmenys, neturintys reikiamos patirties arŽiniu, jei jie yra prižiūrimi arba jiems duoti nurodymai, kaip saugiai elgtis su i'renginiu, ir jei jie supranta susijusiu rizika.

Judancios dalys. Nelieskite.

0 Lsjungimo padetis

I LOW - II HIGH 1o padetis

Garantuotas garso galios lygis

Draudimo Ženklas, informuojantis naudotojus, kad vietos teises aktai gali drausti prijungti produkta prie geriamojo vandens tiekimo sistemas.

Pavojaus zenklas, jspejantis naudotojus, kad negalima nukreipti vandens sroves i zmones, gyvunus, elektros jrangarba pati produkta.

Sio produkto izoliacija priskiriama II klasei. Tai reiskia, kadjis turi sustiprinta arba dvigubizoliacija (tik jeisimbolis yra ant jrenginio).

Sio produkto izoliacija priskiriama I klasei. Tai reiska, kadjis yra jrengtas su apsauginiu jzeminimo laidininku (tik jei simbolis yra ant jrenginio).

C Produktas atitinka susijusias Europos direktyvas.

Simbolis „E1" Žymi, kad jrenginio negalima šalinti kaip buitiniu atlieku. Jis gali buti perduotas platintojui jsigyjant nauja jrenginj. Jrenginio elektrines ir elektronines detales negali buti pakartotinai panaudiojamos netinkamais tikslais, nes jose yra medziagu, kelianciu pavoju sveikatai.

Užsiděti ausines.

Naudoti kvèpavimo taku apsauga.

Muveti apsaugines pirstines.

Aveti apsaugine avalyne.

Deveti apsauginius drabuzius

3 SAUGOS TAISYKLÉS / LIKUTINÉ RIZIKA

3.1 NEREKOMENDUOJAMI SU SAUGUMU SUSIJE VEIKSMAI

3.1.1 Jspejimas. NELEISKITE vaikams naudoti jrenginio. Priziurekite, kad jie nezaistu su juo.
3.1.2 Ispejmas. Auksto slegio purkstuvai gali buti pavojingi, jei bus naudojam netinkamai.
3.1.3 IsPjIMAs. NENAUDOKITE jrenginio su degiais arba toksijskais skyscias ar produktais, kurie nesuderinami su tinkamu jrenginio veikimu. Draudziama naudoti jrenginj galimai degioje arba sprogioje aplinkoje.
3.1.4 JspEjIMAs. SPROGIMO PAVOJUS. NENAUDOKITE jrenginio degiems skysciams purksti.
3.1.5 JspEJIMAs. NENUKREIPKITE vandens sroves j zmones arba gyvunus.
3.1.6 JSPÉJIMAS. NENUKREIPKITE vandens sroves i patj agraga, elektrines dalis ar kitaj elektrine jranga.
3.1.7 IsPjIMAs. NENAUDOKITE jrenginio, jei jo veikimo diapazone yra zmoniu, i'skyrus atvejus, kai jie devi apsauginius drabuzius.
3.1.8 Ispejmas. NENUKREIPKITE purkstuvo j save arba kitus, kad nuplautumete drabuzius ar evalyne.
3.1.9 Ispejimas. NENAUDOKITE jrenginio lauke, jei lyja.
3.1.10 JspEjIMAs. NELEISKITE vaikams, nekompetentingiens asmenims arba asmenims, kurie neperskaite ir nesuprato instrukciju, naudoti irenginio.
3.1.11 Jspjmas.NELIESKITE kiustuko ir (arba) lizdo slapiomis rankomis.
3.1.12 [spejmas. NENAUDOKITE jrenginio, jei pazeistas elektros laidas. Siekiant isvengti pavojaus saugumui, jei elektros laidas pazeistas, jj gali pakeisti gamintojas, jo igalotas technines prieziuros centras arba atitinkamai kvalifikuoti asmenys.
3.1.13 Jspjmas. NENAUDOKITE jrenginio, jei pazeistas maitinimo laidas arba svarbios dalys, pvz., saugumo prietaisai, auksto slegio zarros arba pistoletas.
3.1.14 JspEJIMAs. SAUGOKITE, kad gaidukas neuzstricttu darbinje padetyje.
3.1.15 JSPÉJIMAS. Patikrinkite, ar duomenu plokstelé pritvirtinta prie jrenginio. Jei ne, praneskite apie tai platintojui. Jrenginiai be ploksteliŋ NEGALI buti naudojami, nes ju negalima identifikuoti ir jie yra galimai pavojingi.
3.1.16 JspjIMAs. NEKEISKITE ir nereguluiokite saugos voztuvo arba kitu saugos prietaisu nustatymu.
3.1.17 JspejIMAs. NEKEISKITE originalaus purkstuvo galvutes antgalio skersmens.
3.1.18 JspEjIMAs. NEJUDINKITE jrenginio traukdami jj už ELEKTRINIO LAIDO.
3.1.19 JspjIMAs. SAUGOKITE, kad transporte priemones nepervaziotu per auksto slegio zarna.

3.1.20 LspejIMAs. NEJUDINKITE jrenginio traukdami jj už auksto slegio zharnos.

3.1.21 Jspejmas. Kai auksto slegio purkstukas nukreipiamas padangas, padangu ventilius ar kitus sleginius komponentus, jis gali sukelti pavoju. Nenaudokite sukamojo antgalio rinkinio ir, kai plaunate, visada islaiky kite mazausiai 30 cm atstuma.

3.1.22 JspejIMAs. Draudziama naudoti neoriginalius priedus arba kitas atsargines dalis, kurios nera skirtos susijusiam modelui. Draudziama atlikti bet kokias jrenginio modifikacijas. Visos modifikacijos panaikins atitikties deklaracija ir atleis gamintoja nuo bet kokios civilines ar baudziamosios atsakomybes.

3.2 REKOMENDUOJAMI SU SAUGUMU SUSIJE VEIKSMAI

3.2.1 JSPÉJIMAS. Visi elektrinai laidininkai TURI BÜTI APSAUGOTI nuo vandens srovès.

3.2.2 JSpejIMAs. Elektros tiekim gali prijungti tik kvalifikuotas elektrkas pagal IEC 60364-1 reikalavimus. Taip pat turi buti jrengtas nuotekio sroves prietaisas, kuris atjungia elektros tiekim, jei nuotekio srové j zemé viršija 30mA30ms , arba prietaisas, kuris, esant jzeminimo gedimui, nutrauks srovés tekëjimä.

3.2.3 Jspejimas. KAI IRENGINYS PALEIDZIAMAS, gali buti girdimas tinklo triuksmas.

3.2.4 LspejIMAs. Naudotojui suteikiama papildoma apsauga (30mA) , jei naudojas liekamosios sroves pertraukiklis.

3.2.5 JspejIMAs. Modelius, kurie tiekiami be kištuko, gali jrengti tik kvalifikuotas personalias.

3.2.6 SpejimAs. Naudokite tik patvirtintus tinkamo laidininko skerspjuvio elektrinius ilgintuvus.

3.2.7 JSpejIMAs. Visada isjunkite jungiklj, kai paliekate jrenginj be prieziuros.

3.2.8

JSPEJIMAs. Del auksto slegio dalys gali atsokti: devekite apsauginius drabuzius (AAP) ir jrang, uztikrinancia naudotojo sauguma.

3.2.9 Ispejimas. Pries pradedami darba su irenginiu, ISTRAUKITE kiistuka.
3.2.10 JspEJIMAs. Pries nuspausdami gaiduka, pistoleta tvirtai PAIMKITE i ranka, kad isvengtumete atatranks.
3.2.11 JSPÉJIMAS. VADOVAUKITÉS vietos vandens tiekimo institucij reglamentais. Pagal IEC 60335-2-79, jrenginys gali buti prijungtas prie geriamojo vandens tiekimo, jei tiekimo Žarna yra jrengta su apsauginiu atbuliniu vožtuvu su nutekëjimo jrenginiu, atitinkanciu BA tipa pagal EN 12729. Apsauginj atbulinj vožtuva galima užsisakyt iš gamintojo.
3.2.12 JspEJIMAs. Vanduo, kuris pratekejo per apsaugini atbulin voztuva, negali buti geriamas.

3.2.13 JspEJIMAs. Elektriniu komponentu technine prieziurq ir (arba) remonta PRIVALO atlikti kvalifikuotas personalias.
3.2.14 JspEJIMAs. Pries atjungdami zarnn nuo irenginio, NULEISKITE likusj slegi.
3.2.15 Jspejmas. Pries kiekviena naudojima ir reguliariais intervalais PATIKRINKITE, ar varztai visiskai užveržti ir ar nera nusidevejusi arba suluzusi daliu.
3.2.16 Jspejimas. NAUDOKITE TIK tokius ploviklius, kurie nesukels auksto slegio zarnos / elektros laido dangos medziagu korozijos.
3.2.17 [spejimas. SITIKINKITE, kad visi zmones arba gyvunai yra maziausiai 16 jardu (15 m) atstumu.
3.2.18 JspEJIMAs. Sis jrenginys skirtas naudoti su gamintojo tiekiamu arba rekomenduojamu plovikliu. Kitu plovikliu arba cheminiu medziagu naudiojimas gali tureti neigamos itakos jrenginio saugumui.
3.2.19 JspEJIMAs. Saugokite, kad skalbiklio nepatektu ant odos, ir ypač - j akis! Jei ploviklio pateko j akis, plaukite jas dideliu kiekiu vandens ir nedelsdami kreipkitës i gydytoja!
3.2.20 Jspjmas. Auksto slegio zarnos, jungiamosios detales ir jungtys yra svarbios irenginio saugumui. Naudokite tik gamintojo rekomenduojamas zarnas, jungiamasias detales ir jungtis.
3.2.21 JSPÉJIMAS. Siekdami garantuoti jrenginio sauguma, naudokite tik originaias gamintojo dors arbaKitas dors, kurios yra jo patvirtintos.
3.2.22 JspejIMAs. Netinkami ilgintuvai gali kelti pavoju. Jei naudiojas ilgintuvas, jis turi buti tinkamas naudoti lauke, juntgis turi buti laikoma sausa ir pakelta nuo zenes. Jei naudiojama maitinimo laido rite, labai rekomenduojama, kad lizdas butu maiausiai 60 mm virš zenes.
3.2.23 JspjIMAs. Priesurinkdami, valydami, reguluidami, atlikdami technine prieziura, saugodami ir gabendami jrengini, isjunkite jiir atjunkite nuo maitinimo.
3.2.24 Jspejmas. Pries jungdami Irenginj, vamzdinio purkstuvo aggregata jkiškite iki raudonos Žymos.

4 BENDROJI INFORMACIJA (1 PAV./3 PSL.)

4.1 Vadovo naudojimas

Vadovas yra integrali jrenginio dalis. Ji reiktu issaugoti, kad butu galima bet kada dar karta perskaityti. Pries pradedami jrengti / naudoti jrenginj, atidziai perskaitykite sj vadova. Jei jrenginys parduodamas, pardavejas turi perduoti sj vadova naujam savininkui kartu su jrenginiu.

4.2 Pristatymas

Irenginys pristatomas i s dalies surinktas kartotineje dezeje. Pristatymo pakuote pavaizduota 1 pav.

4.2.1 Kartu su jrenginiu pristatomi dokumentai

A1 Naudojimo ir techninés priežüros vadovas
A2 Saugumo instrukcijos
A3 Atitikties deklaracija
A4 Garantijos dokumentai

Medziagos, is kuri pagaminta pakuote, neteria aplinkos, taciau vis tiek turi buti perdirbtos ir salinamos pagal susijusius teises aktus, gialojancius salyje, kurioje naudojas jrenginys.

5 TECHNINE INFORMACIJA (1 PAV./3 PSL.)

5.1 Paskirtis

Sis individualiam naudojimui skirtas jrenginys buvo sukurtas plauti transporte priemones, masinas, valtis, muro konstrukcijas ir t.t. Naudodamas svaru vandenir biologiskai skaidzius cheminius ploviklius,jis pašalina sunkiai nuvalomus nešvarumus.
Transporto piemoniu varikliai gali buti plaunami, jei neśvarus vanduo gali buti pašalintas paqal gialojancius teises aktus.
Jleidziamo vandens temperatura: zr. duomeny plokstele ant jrenginio.
- Ileidziamo vands slegis: maziausiai - 0,1 MPa, daugiausiai - 1 MPa.
Darbiné aplinkostemperatūra:daugiau nei 0°C
Sis jrenginys atitinka IEC 60335-1 ir EC 60335-2-79 standartus.

5.2 Naudotojas

1 pav. pavaizduotas simbolis nurodo, kas yra numatytasis irenginio naudotojas (ar irenginys skirtas profesionaliam, ar neprofessionaliam naudojimui).

5.3 Pagrindiniai componentai

B2 Kotas
B3 Pistoletas su saqikliu
B4 Elektrinis laidas su kištuku (modeliuose su šia funkcija)
B5 Aukstó slegio zaarna
B6 Ploviklio bakas (modeliuose su sia funkcija)
B7 Alyvos dangtelis (modeliouse su sia funkcija)
E Antqalis
F Ploviklio kiekio reguiatorius (modeliuose su sia funkcija)
Slegio regulatorius (modeliuose su sia funkcija)
L Vandens filtras

5.3.1 Priedai (jei pristatomi jrenginio pakuoteje, zr. 1 pav.)

C1 Antgalio valymo jrankis

C9 Adapteris

C2 Sukamojo antgalio agre

C10 Csavarok

C3 Rankena

C11 Laikytuvas

C4 Sepetys

C12 Svirtis

C5 Zarnos rite

C13 Plovikliu rinkinys

C6 Vandens jsurbimo agregatas

C14 Ratukams

C7 Vamzdinio punkstuvagre

C15 Tepalo vamzdello

C8 Didelio pavirsiaus valymo

Paleidiklis apsaugo nuo netycinio jrenginio naudojimo.

spejimas - pavojus!

Nekeiskite ir nereguliuokite apsauginio voztuvonustatymo.

• Apsauginis voztuvas ir (arba) slegio ribojimo voztuvas.

Apsauginis voztuvas taip pat yra ir slegio ribojimo voztuvas.

Kai atleidžiamas pistoleto gaidukas, voztuvas atsidaro ir vanduo pradeda teketi per siurblio jleidimo sistemas arba isleidziamas ant zenès.

Termostato vožtuvas (D1, jei yra)
Jei vandens temperatura virsija gamintojo nurodyta temperatura, termostato voztuvas isleidzia karsta vandenj ir jsiurbia tiek salto vandens, kiek isleido karsto, tol, kol atkuriama tinkama temperatura.
Saugiklis (D):apsaugo nuo netycinio vandens purskimo.
- Perkrovos saugiklis: sustabdo jrenginio veikima esant perkrovai.

6 IRENGIMAS (2 PAV./4 PSL.)

6.1 Surinkimas

Ispejimas - pavojus! Visi Irengimo ir surinkimo darbai turi buti atliekami, kai irenginys atjungtas nuo maitinimo.

Surinkimo seka pateikta 2 pav.

6.2 Slégio nuleidimo dangtelio montavimas (modeliuose su šia funkcija)

Siekiant isvengti alvovos nuotekio, jrenginys pristatomas su alvovs isiurbimo jrenginiais, uzsandarintais raudonais dangteliais, kurie turi buti pakeisti kartu pristatomais slegio nuleidimo dangteliais.

6.3 Sukamojo antgalio montavimas

(modeliuose su sia funkcija)

Sukamasis antgalis padeda isgauti didesne plovimo galia.

Kai naudiojas sukamasis antgalis, palyginti su slegiu, kur galima isgauti naudiojant reguluojamaji antgalji, slegis gali sumazeti 25%

Taciau del vandens purkstuvo sukimosi sukamasis antgalis i'sgauna didesne plovimo galia.

6.4 Elektros prijungimas

Ispejimas - pavojus! Patikrinkite, ar elektros tinklo jtampa ir dažnis (V ir Hz) atitinka jtampa ir dažnj, nurodyta duomenu ploksteleje (2 pav.).

6.4.1 Ilqintuvy naudiojimas

Naudokite laidus ir kistukus, atitinkancius IPX5 apsaugos lygi.

Igintuvo skerspjuvis turetu buti proporcinas Jo ilgiui: kuo ilgesnis laidas, tuo didesnis turetu buti skerspjuvis. Zr.1 lentele.

6.5 Vandens tiekimo prijungimas

Ispejimas - pavojus! Iirengini turetu buti tiekiamas tik svarus arba filruotas vanduo. Vandens jleidimo ciaupo srautas turetu buti lygus siurblio srautui.

Jrengjin pastatykite kiek jmanoma arciau vandens tiekimo sistemos.

6.5.1 Prijungimo taškai

Vandens isleidimas (OUTLET)
Vandens jleidimas naudojant filtr (INLET)

6.5.2 Prijungimas prie vandens tiekimo sistemas

Irenginys gali buti prijungtas prie geriamojo vandens tiekimo sistemas tik tuo atveju, jei tiekimo zarna yra irengta su apsauginiu atbuliniu voztuvu, kaip numatya galiojanciuose teises aktuoe. Isitikinkite, kad zarna yra maiausai 13 mm skersmens, sustiprinta ir ne ilgesne nei 25m

6.5.3 Vandens siurbimas is atviru talpy

1) Prisukite ileidimo zarni ir filtra prie vandens ileidimo angos, kitajos galj merkitej talpos dugna.
2) Is irenginio pašalinkite ora:
a) išsukite kota;
b) paleiskite jrengini ir laikykite pistoleta atidaryta tol, kol istekancio vandens sraute nebebus matyti oro burbuliuky.
3) Isjunkite jrenginir jsukite atgal kota. Pastaba.Maksimalus jsurbimo aukstis yra 0,5 m.Pries naudojanrengini,jsurbimo zarna turetu buti tripildya.

7 REGULIAVIMAS (3 PAV./5 PSL.)

7.1 Purskimo antgalio reguliavimas (modeliuose su sia fungcija) Reguliuojant antgalj, valdomas vandens srautas (E).
7.2 Ploviklio reguliavimas

Kad ploviklis butu reikiamo slegio, antgalj (E) (jei yra) nustatykite ties," arba, kaip pavaizduota, uzdekite ploviklio aggregata (C13) (jei galima).

Naudojamoploviklio kiekis reguliojamas naudojant regulatoriu (F).

7.3 Darbinio slegio reguliavimas (modeliuose su sia funkcija) Regulatorius (G) naudojas darbiniam slegiui reguliuoti. Slgis pavaizduotas ant slegio matuoklio (jei yra).

8 INFORMACIJA APIEIRENGINIO NAUDOJIMA (4 PAV./5 PSL.)

8.1 Valdikliai

-Paleidiklis(H).

Paleidimo prietaaisnustatykitej paleidimo padeti (ON/I) ir valdykite monitoriu energijos taupymo rezimu bei suvartokite iki 30% maziau elektros energijos.

Paleidimo prietaisa nustatykite j paleidimo padeti (ON/II) ir valdykite monitoriu maksimalios galio rezimu bei isnaudokite visa prietaiso galia. Noredami sustabdyti jrenginj, paleidiklio jungiklj nustatykite ties padetimi OFF/0.

Vandens purkstuvo valdiklio svirtis (I).

Ispejimas -pavojus!

Kol prietaisas veikia,jis turetu buti padetas ant tvirto in.
Haus pavirsius ir taip, kaip pavaizduota 4 pav.

8.2 Paleidimas (Zr. 4 pav.)

1) Visikai atsukite vandens tiekimo ciaupa.
2) Atlaisvinkite sagikli (D).
3) Nuspauskite kelioms sekundems pistoleto paleidiklj bei pradekite naudoti jrengjin nustate paleidimo prietaisa reikiama darbinepadetj,ON/I) arba ON/II.

Ispejimas -pavojus!

Pries paleisdami jrengini, patikrinkite, arjis tinkamai gauna vandenj. Jei jrengini naudojate be vandens, galite jj paazeisti. Kol prietaisas veikia, neuzdenkite vedinimo groteliu. TSS modeliai - TSS modeliuose su automatine srauto isjungimo planta:

• kai pistoleto gaidukas atleidziamas, dinaminis slegis automatiskai isjungia motora;
• kai pistoleto gaidukas nuspaudziamas, automatinis slegio kritimas paleidzia motora, o slegis po neilgo uzdelsimo atkuriamas;
• jei TSS veikia tinkamai, visi pistoleto gaiduko atleidimo in nuspaudimo veiksmai turi buti atliekami recausiai kas 4-5 sekundes.

Kad būtú iśvengta Žalos jrenginiui,jis negali veikti be vanden; visada patikrinkite, ar vanduo tiekiamas tinkamai.

Jei naudiojami modeliai be TSS, kad butu isvengta zalos jrenginiui, atsiradusios del vandens temperaturos padidejimo, daugiau kaip 5 minutes neisjunkite vandens purkstuvo, kol jrenginys veikia.

8.3 Sustabdymas

1) Paleidiklj nustatykite ties padetimi OFF/0.
2) Nuspauskite pistoleto gaidukar isleiskite vamzdeliuviduje likus slegi.
3) Nustatykite saugiklj (D).

8.4 Pakartotinis paleidimas

1) Atleiskite sagiklj (D).
2) Nuspauskite pistoleto gaidukar isleiskite vamzdeliuose likuj ora.
3) Nustatykite paleidimo prietaisaj reikiama darbinepadetj, (ON/1) arba (ON/II).

8.5 Saugojimas

1) Išjunkite vandens tiekimo Čiaupa.
2) Išleiskite visà likusj slegj iš pistoleto tol, kol iš jrenginio bus paśa-lintas visas vanduo.
3) Išjunkite jrengin (OFF/0).

4) Ištraukite kištukaj is lizdo.
5) Kiekviena karta baigdami darba, istustinkite ir isplaukite ploviklio baka. Plaudami baka, vietoje ploviklio naudokite svaru vandenj.
6) Nustatykite pistoleto saugiklj (D).

8.6 Ploviklio papildymas ir naudojimas

Ploviklis turi buti tiekiamas naudojant 7.3 punkte nurodytus priedus ir proceduras.

Jei naudiojama uaksto slegio zarna yra ilgesne nei zarna, kuri buvo is pradziu pristatyu su jrenginiu, arba jei naudiojamas zarnos ilgintuvas, tai gali sumazinti ploviklio jsirbima arba i viso jj nutraukti. Baka (B6) ripildykite itin biologijskai skaidaus ploviklio.

8.7 Rekomenduojama valymo procedura

Ploviklio ir vandenio mišinj purskite ant sauso paviršiaus ir taiptirpydkiye nešvarumus.

Jei dirbate su vertikaliais pavirsiais, darba tradekite nuo pavirsiaus apacios. Palikite ploviklj 1-2 minutems, taciau nelakite, kol pavirsius nudzius. Pradje nuo apacios, naudokite auksto slegio purkstuva maziausiai 30 cm atsumu. Saugokite, kad skalavimo vanduo nepatektu ant nenuplautu pavirsiu.

Kartais gali prierekti sveisti sepeciu tam tikras vietas, kad neśvarumai buty pašalinti.

Aukstolegio naudojimas ne visada garantuoja geriausius valymo rezultatus, nes jis gali pazeisti pavrisius. Smulkiasias reguliojoamento antgalio purkstuvo nustatymas arba sukamasis antgalis neturetu buti naudojas plauti trapioms arba dazytoms dalims arba sleginiams componentams (pvz., padangoms, priutimo voztuvams ir t.t.).

Valymo efektyvumas vienodai priklauso tiek nuo slegio, tiek nuo panaudojamvo vandens turio.

9 TECHNINE PrieziURA (5 PAV./6 PSL.)

Techniques prieziuros veiksmus, kurie neaptarti siame skyriuje, gali atlikti tik igaliotas pardavimo ir techniques prieziuros centras.

Ispejimas - pavojus!

Pries atlikdami darbus su jrenginiu, visada istraukite kistuka is maitinimo lizdo.

9.1 Antgalio valymas

1) Nuo antgalio atjunkite kota.
2) Naudodami jrankj (C1), pašalinkite nešvarumus iš antgalio angos.

9.2 Filtro valymas

Kiekviena karta pries naudodami jrengini, patikrinkite jleidimo filtra (L) ir ploviklio filtrae (jei yra),ir, jei reikia,isvalykite juos vadovaudamies instrukcijomis.

9.3 Motoro užsikirtimo šalinimas (modeliuose su šia funkcija)

Jei irenginys bus ilgai nenaudojamas, kalkiu nuosedes gali trikdtyi motoro darba. Noredami isvaltyi motora, naudodami jranki (M), pasukite velena.

9.4 Alyvos papildymas (modeliuose su sia funkcija)

Siekdami palaikyti tinkama alyvos lygi, papildykite alyva per jleidimo irenginio anga.

Daugiau informacjos apie alyvos charakteristikas 己 _ r lenteleje "Alyvos charakteristikos".

9.5 Saugojimas pasibaigus sezonui

Priesaugodami jrenginji ziemai, paleiskite ji su korozijos nesukelianciu, netoksiSKU antifrizu.

Irenginj padekite sausoje vietoje, apsaugotoje nuo salnos.

10 SAUGOJIMAS IR GABENIMAS (5 PAV./6 PSL.)

Priedus saugokite taip, kaip pavaizduota 5 pav.

Ma'sinagabenkite taip,kajp pavaizduota 5 pav.

11 TRIKCIU SALINIMAS

Problema Galimos prič	žastys Priemoné
Siurblys nepasiekia darbinio slégio	Nusidévējεs antgalis Pakeiskite antgalj
	Užsikimšεs vandens filtras lěvalykte filtrá (L) (5 pav.)
	Nepakankamas vandens tiekimas Viziškai atsukite vandens Čiua	Upa
	I sistemas jsiurbiamas vanduo Patrikinkite jungiamuju Žarnos de taliu sandaruma
	I siurbli pateko oro	ljunkite jrenginj ir spauskite bei atlaisvinkite pistoleto gaidukajtol, kol vanduo pradès tekëti pastoviu srautu. Věl junkite jrenginj
	Reguliuojamasis antgalis netinkamoje padétyje	Nustatykite antgali (E) ties (+) nustatymu (3 pav.)
	Jungtas termostato vožtuvas Palaukite, kol bus pasiekta tinkama vandens temperatūr	nudemts temperatūr
	Vanduo siurbiamas iš atviros talpos, kuri yra aukšćiau nei 0,5 m	Sumažinkite jsiurbimo aukstj
Staiga pradējus naudoti, krinta siur-blio slégis	Vanduo siurbiamas iš isorionio bako Prijunkite jrenginj prie vand	dens tiekimo tinklo
	Ileidžiamas vanduo per karstas Sumažinkite temperatūr
	Užsikimšεs antgalis lěvalykte antgali (5 pav.)
	Užsikimšεs jleidimo filtras (L) lěvalykte filtrá (L) (5 pav.)
Girdimas motoro garsas, betjis nepasileidžia	Per Žema elektrós tiekimo jtampa	Patrikinkite, ar tinklo maitinimo tiekimo linjos jtampa yra tokia pati, kokia nurodyta jrenginio duomenu plokstelëje (2 pav.)
	Itampos kritimas del ilgintuvo naudojimo Patrikinkite ilgintuvo	charakteristkas
	Irenginys ilgà laikø nebuvo naudotas	Susisiekite su artimiusiu jgaloti techninës priežiūros centru
	Prolemos su TSS prietaisu	Susisiekite su artimiusiu jgaloti techninës priežiūros centru
Motoras nepasileidžia	Néra maitinimo	Patrikinkite, ar kištukas tvirtai laikosi lizde ir ar tiekiama tinklojtampa (*)
	Prolemos su TSS prietaisu	Susisiekite su artimiusiu jgaloti techninës priežiūros centru
	Irenginys ilgà laikø nebuvo naudotas	Naudodami jrankj (M), pašalinkite motoro trikdžius per jrenginigogale esancja anga (modeliuose su šia funkcjja) (5 pav.)
Vandens nuotékis	Nusidévēj e sandarikliai	Pasirupinkite, kad sandariklius pakeistiú artimiusias jgaliotas techninës priežiūros centras
	Jungtas ir išleidžiamas apsauginis vožtuvas	Susisiekite su jgaloti techninës priežiūros centru
Irenginys skleidžia triukšmá	Vanduo per karstas	Sumažinkite temperatūr (žr. techninius duomenis)
Alyvos nuotékis	Nusidévēj e sandarikliai	Susisiekite su artimiusiu jgaloti techninës priežiūros centru
Tik TSS versjoms: jrenginys pasileidžia net atleidus pistoleto gaiduka	Aukstó slégioSYSTEMA rba siurbio grandinè néra nepralaidi vandeniiui	Susisiekite su artimiusiu jgaloti techninës priežiūros centru
Tik TSS versjoms: nuspaudus pistoleto gaiduka, netekiamas vanduo (kai tiekimo Žarna prijungta)	Užsikimšεs antgalis lěvalykte antgali (5 pav.)
Nejsuribiama ploviklio	Reguliuojamajam antgaluii parinktas aukstó slégio nusta-tymas	Nustatykite antgali (E) ties, nustatymu (3 pav.)
	Ploviklis per tirstas	Praskieskite vandeniu
	Naudojamas aukstó slégio Žarnos ilgintuvas	Sumontuokite originalä Žarna
	Nuosédos arba kliūts plovklio grandinëje	Praskalukite švariu vandeniu ir pašalinkite kliūtis. Jei problema išlieka, susisiekite su jgaloti techninës priežiūros centru
Iš termostato vožtuvo teka vanduo	Vandens temperatūra antgalio viduje viršija maksimaliŋ nominaliajiä verte, nuroydta duomenu plokstelëje	Kai jrenginys veikia, nesustabdykite vandens purkstuvdo daigiau negu 5 minutëms vienu katu

(*) Jei motoras sustoja ir pakartotinai nepasileidzia veikimo metu, pries katodami paleidimo procedura palaukite 2-3 minutes
(buvo jjungtas perkrovos saugiklis)
Jei problema pasikartoja, susisiekite su artimiausiu jgaliotu technines prieziuros centru.

MODELIS SERIJOS NUMERIS

12 KAIP ISVENGTI PAZEIDZIAMU PAVIRSIU

JSPÉJIMAS

12.1 Jei Irenginys naudojas padangoms plauti, jis gali buti pavojingas ir pazeisti padangu pavirsiu.
12.2 Niekada nenukreipkite aukst slegio purkstuvotiesiaj padanga.
12.3 Jei su jrengini dirbate netoli ratu ar padangu, visada naudokite zemiausja jrenginio slegio nustatyma.
12.4 Transporto priemoniy daiiy niekada neplaukite naudodami „Turbo Lence".
12.5 Daugiau informacijos ieskokite skyriije: "8.7. Rekomenduojama valymo procedura".

EB atitikties deklaracija

Mes, „Annovi Reverberi S.p.A.“, pareiskiame, kad toliau nurodyta (-os), „Michelin“ mašina (-os):

Masinos pavadinimas Aukstolegio plautuvas

Modelio Nr. MPX 17EHDS

MPX 19EHDS MPX 22EHDS MPX 25EHDS

Vardine galia 1,7 kW 2 kW 2,2 kW 2,5 kW

atitinka šias Europos direktyvas:

2006/42/EB, 2014/35/ES, 2011/65/ES, 2012/19/ES, 2014/30/ES ir 2000/14/EB

ir yra pagaminta (-os) pagal siuos standartus arba standartizuotus dokumentus:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581.

Asmens, paskirto išduoti technine byla, vardas, pavarde ir adreas: Stefano Reverberi / „AR" generalinis direktorius

Via ML King, 3-41122 Modena, Italy (Italija)

Atitikties vertinimo procedura, numatyta Direktyvoje 2000/14/EB, atlikta pagal V prieda.

Modelio Nr. MPX 17EHDS

Ismatuotas garso galios lygis: 90,3 dB (A) Garantuotas garso galios lygis: 93 dB (A) 93 dB (A)

Data: 2018-11-16

MODENA (I)

Stefano Reverberi

MPX 19EHDS MPX 22EHDS MPX 25EHDS

90,3 dB (A) 90,3 dB (A) 90,3 dB (A)

93 dB (A) 93 dB (A)

Garantija

Garantijos galiojimo laikas atitinka susijusios salies, kurioje parduodamas produktas, teises aktuose nurodyta termina (išskyrus atvejus, kai gamintojas nurodo kitaip).

Garantija apima medziagu, gamybos ir atitikties defektus garantijos galiojimo laikotarpiu, per kuri gamintojas pakeis brokuotas dalis ir sutaisys produkta, jei jis nera per daug nusideveje, arba pakeis jj.

Garantija netaikoma jprastai nusidevintiems componentams (voztuvui, stumokliui, vandens tarpikliui, alyvos tarpikliui, spyruoklems, sandarinimo ziedams ir priedams, pavyzdziui, zarrai, pistoletui, sepeciams, ratukams ir t. t.).

Garantija neapima defektu, kurie atsirado del:

• netinkamo naudojimo, neprieziuros;
• nuomos profesionaliam naudiojimui, jei produktas parduotas buitiniam naudojimui;
• techninés prieziuros nurodymu, pateiktuy šiame vadove, nesilaikymo;
• remonto, kurj atliko nejgaliotas personalias arba centras;
• neoriginaliu daliu arba priedu naudojimo;
• zalos, kuriq sukèle gabenimas, nešvarus arba pašaliniai objektai, nelaimingi atsitikimai;
• saugojimo arba sandeliavimo problemu.

Noredami gauti garantine technine prieziura, turite pateiktipirkimo jrodyma.

Jei prireikia pagalbos, susisiekite su pardavimo centru, kuriame jsigijote produkta.

Techninai duomenys

Techninai duomenys	Vietenas	MPX 17EHDS MPX 19EHDS MPX 2	EHDS MPX 25EHDS
Srautas	l/min	5,33 5,5 5,5 5,5
Maksimalus srautas	l/min	7,33 7,66 7,66 8,33
Slégis	MPa	8,7 9,5 10 7 11,5
Maksimalus slégis	MPa	13 14 16 17
Galia	kW	1,7 1,9 2,2 2,5
Maks. l'leidimo temperatura	°C	50 50 50 50
Maksimalus l'leidimo slégis	MPa	1 1 1 1
Pistoleto stūmos jèga esant maksimaliam slègiui	N	11,70 12,90 13,40 13,90
Siurblio alyvos tipas	kg	......
Apsaugos klasè	-	II / II / II / II / II /	II /	II	II
Motoro izoliacija	Klasè	F F F F
Motoro apsauga	-	IPX5 IPX5	PX5 IPX5
Itampa	V/Hz	220-240 ~/50-60	220-240 ~/50-60	220-240 ~/50-60	220-240 ~/50-60
Maksimali leidžiama elektrós sistemas varža	Ω	-	-	-	-
Garso slégio lygis LPA (EN 60704-1) (K = 3 dB(A))	dB (A)	78,8 78,8	78,8 78,8
Garso galios lygis LWA (EN 60704-1) (K = 3 dB(A))	dB (A)	93 93 93 93
Irenginio vibracija (K = 1 m/s2):	m/s2	<2,5	<2,5	<2,5	<2,5
Svoris	kg	10 10,4 11,6 11,7

Gali buti atlikta techniniu pakeitim!

152 Latviešu

1 DROŠIBAS INSTRUKCIJAS

ir atvienota no strvas.

Montažas seciba ir attelot 2. att.

6.2 Spiediena atbrivošanas vacinu uzstadisana (modeliem ar so funkciju)

Lai noverstu ellas nopliudi, piegadatajai ericei ellas izpludes atveres ir parklatas ar sarkaniem aizbazniem, kuru vieta ir jauzstada komplekta ieklautie spiedena atbrivoanas vacini.

6.5.1 Piesleguma vietas

• Udens izvade (IZPLUDE)
  Udens ieplude ar filtru (IEPLUDE)

6.5.2 Pieslegums udens piegades avotam
