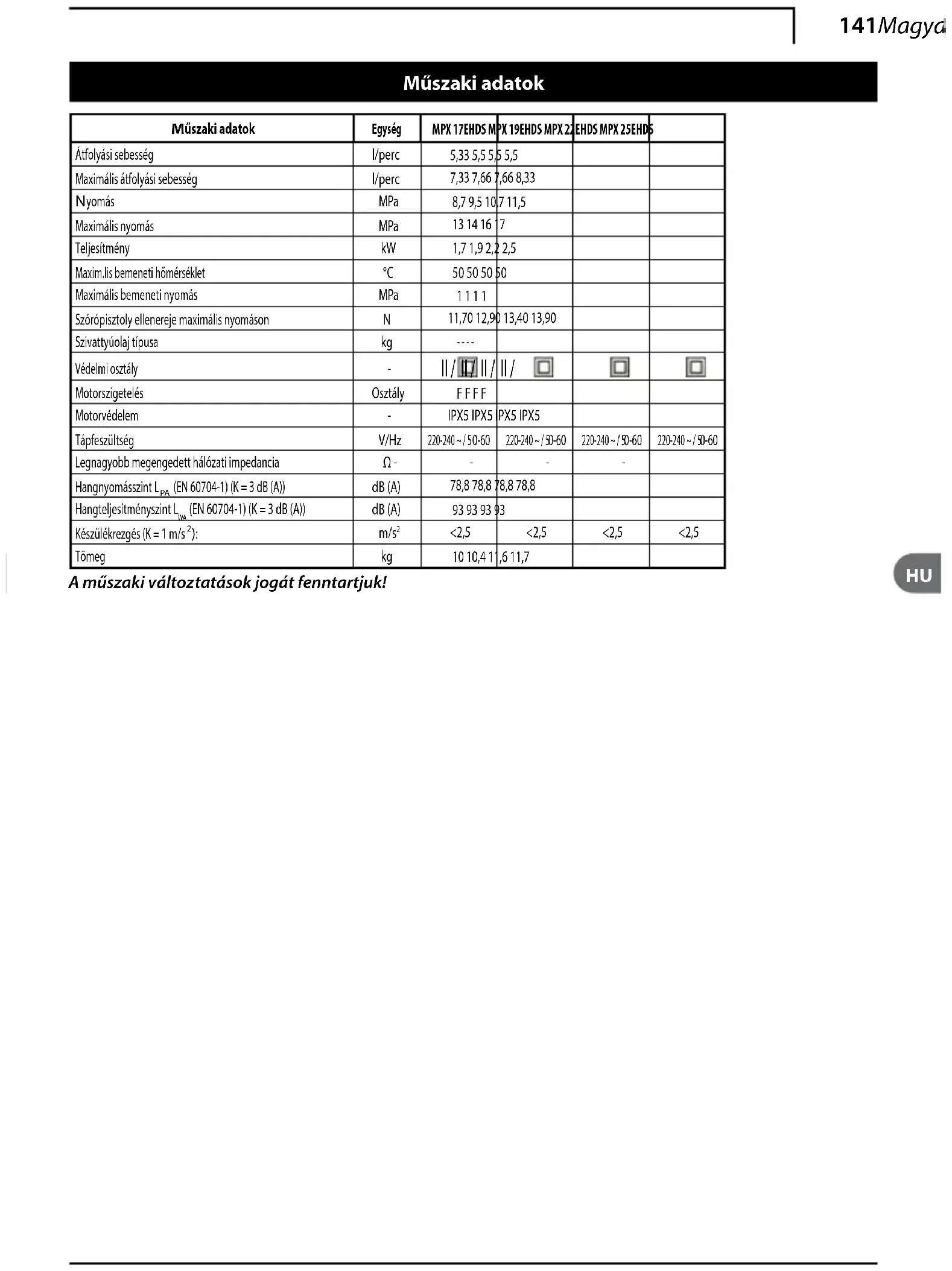

| Gaminio tipas | Aukšto slėgio valytuvas |
| Prekės ženklas | Michelin |
| Modelis | MPX 17EHDS |
| Vardinė galia | 1,7 kW |
| Darbinis slėgis | 8,7 MPa |
| Maksimalus slėgis | 13 MPa |
| Vardinis srautas | 5,33 l/min |
| Maksimalus srautas | 7,33 l/min |
| Maitinimo įtampa | 220-240 V ~ 50/60 Hz |
| Izoliacijos klasė | II (dviguba izoliacija) |
| Apsaugos klasė | IPX5 |
| Maksimali įeinančio vandens temperatūra | 50 °C |
| Maksimalus įeinančio vandens slėgis | 1 MPa |
| Grynasis svoris | 10 kg |
| Garantuotas garso galios lygis | 93 dB(A) |
| Vibracijos (bendra vertė) | < 2,5 m/s² |
| Pridedami priedai | Purškimo vamzdis, pistoletas su fiksatoriumi, ploviklio bakelis, antgalio valymo adata |
| Pagrindinės funkcijos | Slėgio reguliavimas, reguliuojamas antgalis, Ekonomijos ir Maksimalios galios režimai, visiško sustabdymo sistema (TSS) |
| Saugos įtaisai | Apsauginis vožtuvas, pistoleto fiksatorius, terminė apsauga, paleidimo sistema |
| Priežiūra ir valymas | Vandens filtro, antgalio valymas, ploviklio bakelio ištuštinimas |
| Rekomenduojamas naudojimas | Transporto priemonių, pastatų plovimas švariu vandeniu ir biologiškai skaidomais plovikliais |
Dažnai užduodami klausimai - MPX 17EHDS MICHELIN
Naudotojų klausimai apie MPX 17EHDS MICHELIN
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Aukšto slėgio plovykla PDF formatu nemokamai! Raskite savo instrukciją MPX 17EHDS - MICHELIN ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. MPX 17EHDS prekės ženklo MICHELIN.
NAUDOJIMO INSTRUKCIJA MPX 17EHDS MICHELIN
1.1 Irenginys, kurj jsigijote, yra technologiškai pažangus produktas, sukurtas vieno iš pirmaujančių Europos aukšto slėgio plautuvų gamintojų. Norėdami išgauti geriausias galimas irenginio charakteristikas, atidžiai perskaitykite šią brošiūrą, ir kiekvieną kartą jį naudodami vadovaukitės instrukcijomis. Prijungdami irenginį, jį naudodami ir atlikdami jo techninę priežiūrą, imkitės visų galimų atsargumo priemonių, kad užtikrintumėte savo ir kitų šalia esančių asmenų saugumą. Atidžiai perskaitykite saugumo reglamentus ir visada jais vadovaukitės. Jei to nepadarysite, gali kilti pavojus sveikatai ir saugumui arba galite sukelti žalos, kurios ištaisymas bus brangus.
2 SAUGOS ŽENKLAI
2.1 Vadovaukitės instrukcijomis, pateikiamomis saugos ženkluose ir simboliuose, esančiuose ant jrenginio ir šiame vadove.
Ant jrenginio ir vadove pateikiami tik tie simboliai, kurie svarbūs jūsų įsigytam modeliui. Patikrinkite, ar simboliai ir ženklai, pritvirtinti prie jrenginio, visada yra jiems skirtose vietose ir yra įskaitomi. Jei taip nėra, ant jų originalios vietos uždėkite naujus atitinkamus simbolius ar ženklus.
⚠️ Íspėjimas – Perspėjimas – Pavojus
Prieš pradėdami naudoti įrenginį, atidžiai perskaitykite instrukcijas.
Simbolis „E2“ (jei toks yra vadove) žymi, kad įrenginys yra skirtas profesionaliam naudojimui, t. y. jį gali naudoti patirties turintys žmonės, susipažinę su susijusiais techniniais, reguliavimo ir teisiniais veiksniais, bei galintys atlikti veiksmus, susijusius su įrenginio naudojimu ir technine priežiūra. Šis įrenginys nėra skirtas naudoti vaikams, asmenims su sutrikusiais fiziniais, jutimo arba psichiniais gebėjimais, arba asmenims, neturintiems reikiamos patirties ir žinių.
Simbolis „E3“ (jei toks yra vadove) žymi, kad įrenginys yra skirtas neprofesionaliam (buitiniam) naudojimui. Šį įrenginį gali naudoti asmenys su sutrikusiais fiziniais, jutimo arba psichiniais gebėjimais, arba asmenys, neturintys reikiamos patirties ar žinių, jei jie yra prižiūrimi arba jiems duoti nurodymai, kaip saugiai elgtis su įrenginiu, ir jei jie supranta susijusią riziką.
Judančios dalys. Nelieskite.
0 lšjungimo padėtis
I LOW - II HIGH SPEED Jungimo padètis
Garantuotas garso galios lygis
Draudimo ženklas, informuojantis naudotojus, kad vietos teisės aktai gali drausti
prijungti produktą prie geriamojo vandens tiekimo sistemos.
Pavojaus ženklas, jspėjantis naudotojus, kad negalima nukreipti vandens sro-
vès į žmones, gyvūnus, elektros įrangą arba patį produktą.
Šio produkto izoliacija priskiriama II klasei. Tai reiškia, kad jis turi sustiprintą arba
dvigubą izoliaciją (tik jei simbolis yra ant jrenginio).
Šio produkto izoliacija priskiriama I klasei. Tai reiškia, kad jis yra jrengtas su apsau-
giniu jžeminimo laidininku (tik jei simbolis yra ant jrenginio).
Produktas atitinka susijusias Europos direktyvas.
Simbolis „E1“ žymi, kad jrenginio negalima šalinti kaip buitinių atliekų. Jis gali būti
perduotas platintojui jsigyjant nauja irenginj. Irenginio elektrinės ir elektroninės detalės negali büti pakartotinai p keliančių pavojų sveikatai.
Užsidėti ausines.
Užsidėti apsauginę kaukę.
Naudoti kvėpavimo takų apsaugą.
Mūvėti apsaugines pirštines.
Avėti apsauginę avalynę.
Dèvèti apsauginius drabužius
3 SAUGOS TAISYKLÈS / LIKUTINĖ RIZIKA
3.1 NEREKOMENDUOJAMI SU SAUGUMU SUSIJE VEIKSMAI
3.1.1 JSPĖJIMAS. NELEISKITE vaikams naudoti įrenginio. Prižiūrėkite, kad jie nežaistų su juo.
3.1.2 [SPÈJIMAS. Aukšto slègio purkštuvai gali būti pavojingi, jei bus naudojami netinkamai.
3.1.3 ĮSPĖJIMAS. NENAUDOKITE įrenginio su degiais arba toksiškais skysčiais ar produktais, kurie nesuderinami su tinkamu įrenginio veikimu. Draudžiama naudoti įrenginį galimai degioje arba sprogioje aplinkoje.
3.1.4 [SPÉJIMAS. SPROGIMO PAVOJUS. NENAUDOKITE jrenginio degiems skysčiams purkšti.
3.1.5 ISPÈJIMAS. NENUKREIPKITE vandens srovès i žmones arba gyvūnus.
3.1.6 ISPÉJIMAS. NENUKREIPKITE vandens srovès i patj agregatą, elektrines dalis ar kitą elektrinę irangą.
3.1.7 ISPÉJIMAS. NENAUDOKITE jrenginio, jei jo veikimo diapazone yra žmonių, išskyrus atvejus, kai jie dėvi apsauginius drabužius.
3.1.8 ISPĖJIMAS. NENUKREIPKITE purkštuvo i save arba kitus, kad nuplautumėte drabužius ar avalynę.
3.1.9 ISPÈJIMAS. NENAUDOKITE jrenginio lauke, jei lyja.
3.1.10 [SPÉJIMAS. NELEISKITE vaikams, nekompetentingiems asmenims arba asmenims, kurie neperskaitė ir nesuprato instrukciju, naudoti įrenginio.
3.1.11 ISPÉJIMAS. NELIESKITE kištuko ir (arba) lizdo šlapiomis rankomis.
3.1.12 [SPÉJIMAS. NENAUDOKITE jrenginio, jei pažeistas elektros laidas. Siekiant išvengti pavjoaus saugumui, jei elektros laidas pažeistas, jj gali pakeisti gamintojas, jo igaliotas techninės priežiūros centras arba atitinkamai kvalifikuoti asmenys.
3.1.13 [SPÉJIMAS. NENAUDOKITE jrenginio, jei pažeistas maitinimo laidas arba svarbios dalys, pvz., saugumo prietaisai, aukšto slėgio žarnos arba pistoletas.
3.1.14 [SPÈJIMAS. SAUGOKITE, kad gaidukas neužstrigtų darbinėje padėtyje.
3.1.15 [SPÉJIMAS. Patikrinkite, ar duomenų plokštelė pritvirtinta prie jrenginio. Jei ne, praneškite apie tai platintojui. Jrenginiai be plokštelių NEGALI būti naudojami, nes jų negalima identifikuoti ir jie yra galimai pavojingi.
3.1.16 ISPĖJIMAS. NEKEISKITE ir nereguliuokite saugos vožtuvo arba kitų saugos prietaisų nustatymų.
3.1.17 ISPÉJIMAS. NEKEISKITE originalaus purkštuvo galvutės antgalio skersmens.
3.1.18 [SPÉJIMAS. NEJUDINKITE jrenginio traukdami jj už ELEKTRINIO LAIDO.
3.1.19 [SPĖJIMAS. SAUGOKITE, kad transporto priemonės nepervažiuotų per aukšto slėgio žarną.
3.1.20 ISPÈJIMAS. NEJUDINKITE jrenginio traukdami jì už aukšto slėgio žarnos.
3.1.21 JSPĖJIMAS. Kai aukšto slėgio purkštukas nukreipiamas į padangas, padangu ventilius ar kitus slėginius komponentus, jis gali sukelti pavojų. Nenaudokite sukamojo antgalio rinkinio ir, kai plaunate, visada išlaikykite mažiausiai 30 cm atstumą.
3.1.22 ISPÈJIMAS. Draudžiama naudoti neoriginalius priedus arba kitas atsargines dalis, kurios nėra skirtos susijusiam modeliui. Draudžiama atlikti bet kokias jrenginio modifikacijas. Visos modifikacijos panaikins atitikties deklaraciją ir atleis gamintoją nuo bet kokios civilinės ar baudžiamosios atsakomybės.
3.2 REKOMENDUOJAMI SU SAUGUMU SUSIJE VEIKSMAI
3.2.1 ISPÈJIMAS. Visi elektriniai laidininkai TURI BÜTI APSAUGOTI nuo vandens srovès.
3.2.2 ISPÉJIMAS. Elektros tiekimą gali prijungti tik kvalifikuotas elektrikas pagal IEC 60364-1 reikalavimus. Taip pat turi būti jrengtas nuotėkio srovės prietaisas, kuris atjungia elektros tiekimą, jei nuotėkio srovė į žemę viršija 30 mA 30 ms, arba prietaisas, kuris, esant jžeminimo gedimui, nutrauks srovės tekėjimą.
3.2.3 ISPÉJIMAS. KAI JRENGINYS PALEIDŽIAMAS, gali būti girdimas tinklo triukšmas.
3.2.4 ISPÉJIMAS. Naudotojui suteikiama papildoma apsauga (30 mA), jei naudojamas liekamosios srovès pertraukiklis.
3.2.5 ĮSPĖJIMAS. Modelius, kurie tiekiami be kištuko, gali įrengti tik kvalifikuotas personalas.
3.2.6 ISPÈJIMAS. Naudokite tik patvirtintus tinkamo laidininko skerspjūvio elektrinius ilgintuvus.
3.2.7 ISPĖJIMAS. Visada išjunkite jungiklj, kai paliekate įrenginį be priežiūros.
ISPĖJIMAS. Dėl aukšto slėgio dalys gali atšokti: dėvėkite apsauginius drabužius (AAP) ir įrangą, užtikrinančią naudotojo saugumą.
3.2.9 ISPÉJIMAS. Prieš pradèdami darbą su jrenginiu, IŠTRAUKITE kištuką.
3.2.10 ISPĖJIMAS. Prieš nuspausdami gaiduką, pistoletą tvirtai PAIMKITE i ranką, kad išvengtumėte atatrankos.
3.2.11 JSPÉJIMAS. VADOVAUKITÉS vietos vandens tiekimo instituciju reglamentais. Pagal IEC 60335-2-79, jrenginys gali būti prijungtas prie geriamojo vandens tiekimo, jei tiekimo žarna yra jrengta su apsauginiu atbuliniu vožtuvu su nutekėjimo jrenginiu, atitinkančiu BA tipą pagal EN 12729. Apsauginį atbulinį vožtuvą galima užsisakyti iš gamintojo.
3.2.12 ĮSPĖJIMAS. Vanduo, kuris pratekėjo per apsauginį atbulinį vožtuva, negali būti geriamas.
3.2.13 ISPĖJIMAS. Elektrinių komponentų techninę priežiūrą ir (arba) remontą PRIVALO atlikti kvalifikuotas personalas.
3.2.14 ISPÈJIMAS. Prieš atjungdami žarną nuo jrenginio, NULEISKITE likusį slėgį.
3.2.15 ISPĖJIMAS. Prieš kiekvieną naudojimą ir regulariais intervalais PATIKRINKITE, ar varžtai visiškai užveržti ir ar nėra nusidėvėjusių arba sulūžusių dalių.
3.2.16 ISPĖJIMAS. NAUDOKITE TIK tokius ploviklius, kurie nesukels aukšto slėgio žarnos / elektros laido dangos medžiagų korozijos.
3.2.17 ISPÉJIMAS. ISITIKINKITE, kad visi žmonės arba gyvūnai yra mažiausiai 16 jardų (15 m) atstumu.
3.2.18 ĮSPĖJIMAS. Šis įrenginys skirtas naudoti su gamintojo tiekiamu arba rekomenduojamu plovikliu. Kitų ploviklių arba cheminių medžiagų naudojimas gali turėti neigiamos įtakos įrenginio saugumui.
3.2.19 ĮSPĖJIMAS. Saugokite, kad skalbiklio nepatektų ant odos, ir ypač – į akis! Jei ploviklio pateko į akis, plaukite jas dideliu kiekiu vandens ir nedelsdami kreipkitės į gydytoją!
3.2.20 ISPÈJIMAS. Aukšto slègio žarnos, jungiamosios detalès ir jungtys yra svarbios jrenginio saugumui. Naudokite tik gamintojo rekomenduojamas žarnas, jungiamąsias detales ir jungtis.
3.2.21 ISPĖJIMAS. Siekdami garantuoti įrenginio sauguma, naudokite tik originalias gamintojo dalis arba kitas dalis, kurios yra jo patvirtintos.
3.2.22 JSPĖJIMAS. Netinkami ilgintuvai gali kelti pavojų. Jei naudojamas ilgintuvas, jis turi būti tinkamas naudoti lauke, jungtis turi būti laikoma sausa ir pakelta nuo žemės. Jei naudojama maitinimo laido rite, labai rekomenduojama, kad lizdas būtų mažiausiai 60 mm virš žemės.
3.2.23 ĮSPĖJIMAS. Prieš surinkdami, valydami, reguliuodami, atlikdami techninę priežiūrą, saugodami ir gabendami įrenginį, išjunkite jį ir atjunkite nuo maitinimo.
3.2.24 ISPĖJIMAS. Prieš jjungdami jrenginį, vamzdinio purkštuvo agregatą įkiškite iki raudonos žymos.
4 BENDROJI INFORMACIJA (1 PAV. / 3 PSL.)
4.1 Vadovo naudojimas
Vadovas yra integrali jrenginio dalis. Jj reiktų išsaugoti, kad būtų galima bet kada dar kartą perskaityti. Prieš pradedami jrengti / naudoti jrenginį, atidžiai perskaitykite šį vadovą. Jei jrenginys parduodamas, pardavėjas turi perduoti šį vadovą naujam savininkui kartu su jrenginiu.
4.2 Pristatymas
Irenginys pristatomas iš dalies surinktas kartotinėje dežėje. Pristatymo pakuotė pavaizduota 1 pav.
4.2.1 Kartu su jrenginiu pristatomi dokumentai
A1 Naudojimo ir techninės priežiūros vadovas
A2 Saugumo instrukcijos
A3 Atitikties deklaracija
A4 Garantijos dokumentai
4.3 Pakuotės šalinimas
Medžiagos, iš kurių pagaminta pakuotė, neteršia aplinkos, tačiau vis tiek turi būti perdirbtos ir šalinamos pagal susijusius teisės aktus, galiojančius šalyje, kurioje naudojamas įrenginys.
5 TECHNINÉ INFORMACIJA (1 PAV. / 3 PSL.)
5.1 Paskirtis
Šis individualiam naudojimui skirtas jrenginys buvo sukurtas plauti transporto priemones, mašinas, valtis, mūro konstrukcijas ir t.t. Naudodamas švarų vandenį ir biologiškai skaidžius cheminius ploviklius, jis pašalina sunkiai nuvalomus nešvarumus.
Transporto priemonių varikliai gali būti plaunami, jei nešvarus vanduo gali būti pašalintas pagal galiojančius teisės aktus.
– Ileidžiamo vandens temperatura: žr. duomenų plokštelę ant jrenginio.
- Ileidžiamo vandens slėgis: mažiausiai - 0,1 MPa, daugiausiai -1 MPa.
- Darbinė aplinkos temperatūra: daugiau nei 0 °C.
Šis jrenginys atitinka IEC 60335-1 ir EC 60335-2-79 standartus.
5.2 Naudotojas
1 pav. pavaizduotas simbolis nurodo, kas yra numatytasis jrenginio naudotojas (ar jrenginys skirtas profesionaliam, ar neprofesionaliam naudojimui).
5.3 Pagrindiniai komponentai
B2 Kotas
B3 Pistoletas su saugikliu
B4 Elektrinis laidas su kištuku (modeliuose su šia funkcija)
B5 Aukšto slėgio žarna
B6 Ploviklio bakas (modeliuose su šia funkcija)
B7 Alyvos dangtelis (modeliuose su šia funkcija)
E Antgalis
F Ploviklio kiekio reguliatorius (modeliuose su šia funkcija)
G Slėgio regulatorius (modeliuose su šia funkcija)
L Vandens filtras
5.3.1 Priedai (jei pristatomi jrenginio pakuotėje, žr. 1 pav.)
C1 Antgalio valymo jrankis C9 Adapteris
C2 Sukamojo antgalio agregatas C10 Csavarok
C3 Rankena C11 Laikytuvas
C4 Šepetys C12 Svirtis
C5 Žarnos rité C13 Ploviklių rinkinys
C6 Vandens įsiurbimo agregatas C14 Ratukams
C7 Vamzdinio purkštuvo agregatas C15 Tepalo vamzdelio
C8 Didelio paviršiaus valymo C16 Slėgio matuoklis
šepecių rinkinys C17 Priedų adapteris
5.4 Saugos prietaisai
- Paleidiklis (H)
Paleidiklis apsaugo nuo netyčinio jrenginio naudojimo.
Įspėjimas – pavojus!
Nekeiskite ir nereguliuokite apsauginio vožtuvo nustatymo.
- Apsauginis vožtuvas ir (arba) slėgio ribojimo vožtuvas.
Apsauginis vožtuvas taip pat yra ir slėgio ribojimo vožtuvas.
Kai atleidžiamas pistoleto gaidukas, vožtuvas atsidaro ir vanduo pradeda tekėti per siurblio įleidimo sistemą arba išleidžiamas ant žemės.
- Termostato vožtuvas (D1, jei yra)
Jei vandens temperatūra viršija gamintojo nurodytą temperatūrą, termostato vožtuvas išleidžia karštą vandenį ir įsiurbia tiek šalto vandens, kiek išleido karšto, tol, kol atkuriama tinkama temperatūra. - Saugiklis (D): apsaugo nuo netyčinio vandens purškimo.
- Perkrovos saugiklis: sustabdo jrenginio veikimą esant perkrovai.
6 IRENGIMAS (2 PAV. / 4 PSL.)
6.1 Surinkimas
Ispėjimas – pavojus!
Visi jrengimo ir surinkimo darbai turi büti atliekami, kai nys atjungtas nuo maitinimo.
Surinkimo seka pateikta 2 pav.
6.2 Slégio nuleidimo dangtelio montavimas (modeliuose su šia funkcija)
Siekiant išvengti alyvos nuotėkio, įrenginys pristatomas su alyvos įsiurbimo įrenginiais, užsandarintais raudonais dangteliais, kurie turi būti pakeisti kartu pristatomais slėgio nuleidimo dangteliais.
6.3 Sukamojo antgalio montavimas
(modeliuose su šia funkcija)
Sukamasis antgalis padeda išgauti didesnę plovimo galią.
Kai naudojamas sukamasis antgalis, palyginti su slėgiu, kurį galima išgauti naudojant reguliuojamajį antgali, slėgis gali sumažėti 25 %.
Tačiau dėl vandens purkštuvo sukimosi sukamasis antgalis išgauna didesnę plovimo galią.
6.4 Elektros prijungimas
Įspėjimas – pavojus!
⚠️ Patikrinkite, ar elektros tinklo įtampa ir dažnis (V ir Hz) atitinka įtampą ir dažnj, nurodytą duomenų plokštelėje (2 pav.).
6.4.1 Ilgintuvų naudojimas
Naudokite laidus ir kištukus, atitinkančius IPX5 apsaugos lygi.
Ilgintuvo skerspjūvis turėtų būti proporcingas jo ilgiuiis kuo ilgesnis laidas, tuo didesnis turėtų būti skerspjūvis. Žr. 1 lentelę.
6.5 Vandens tiekimo prijungimas
Įspėjimas – pavojus!
I jrenginj turetų būti tiekiamas tik švarus arba filtruo- unduo. Vandens jleidimo čiaupo srautas turetų būti siurblio srautui.
[rengin] pastatykite kiek jmanoma arčiau vandens tiekimo sistemos.
6.5.1 Prijungimo taškai
● Vandens išleidimas (OUTLET)
■ Vandens jleidimas naudojant filtrą (INLET)
6.5.2 Prijungimas prie vandens tiekimo sistemos
Irenginys gali būti prijungtas prie geriamojo vandens tiekimo sistemos tik tuo atveju, jei tiekimo žarna yra jrengta su apsauginiu atbuliniu vožtuvu, kaip numatyta galiojančiuose teisės aktuose. Isitikinkite, kad žarna yra mažiausiai 13 mm skersmens, sustiprinta ir ne ilgesnė nei 25 m.
6.5.3 Vandens siurbimas iš atvirų talpy
1) Prisukite jleidimo žarną ir filtrą prie vandens jleidimo angos, kitą jos galą įmerkite i talpos dugną.
2) Iš jrenginio pašalinkite orą:
a)išsukite kotą;
b) paleiskite jrenginj ir laikykite pistoletą atidarytą tol, kol ištekančio vandens sraute nebebus matyti oro burbuliuku.
3) Išjunkite jrenginj ir jsukite atgal kotą.
Pastaba. Maksimalus jsiurbimo aukštis yra 0,5 m. Prieš naudojant jrenginj, jsiurbimo žarna turėtų būti pripildyta.
7 REGULIAVIMAS (3 PAV. / 5 PSL.)
7.1 Purškimo antgalio reguliavimas (modeliuose su šia funkcija) Reguliujant antgalj, valdomas vandens srautas (E).
7.2 Ploviklio reguliavimas
Kad ploviklis būtų reikiamo slėgio, antgalį (E) (jei yra) nustatykite ties „” arba, kaip pavaizduota, uždėkite ploviklio agregatą (C13) (jei galima).
Naudojamo ploviklio kiekis reguliuojamas naudojant reguliatorių (F).
7.3 Darbinio slégio reguliavimas (modeliuose su šia funkcija)
Reguliatorius (G) naudojamas darbiniam slėgiui reguliuoti. Slėgis pavaizduotas ant slėgio matuoklio (jei yra).
8 INFORMACIJA APIE |RENGINIO NAUDOJIMA (4 PAV. / 5 PSL.)
8.1 Valdikliai
-Paleidiklis(H).
Paleidimo prietaisą nustatykite i paleidimo padėtį (ON/I) ir valdykite monitorių energijos taupymo režimu bei suvartokite iki 30 % mažiau elektros energijos.
Paleidimo prietaisą nustatykite i paleidimo padėtį (ON/II) ir valdykite monitorių maksimalios galio režimu bei išnaudokite visą prietaiso galią. Norėdami sustabdyti įrenginį, paleidiklio jungiklį nustatykite ties padėtimi OFF/0.
– Vandens purkštuvo valdiklio svirtis (I).
Įspėjimas – pavojus!
Kol prietaisas veikia, jis turėtų būti padėtas ant tvirto ir aus paviršiaus ir taip, kaip pavaizduota 4 pav.
8.2 Paleidimas (žr. 4 pav.)
1) Visiškai atsukite vandens tiekimo čiaupą.
2) Atlaisvinkite saugiklj (D).
3) Nuspauskite kelioms sekundëms pistoleto paleidiklj bei pradëkite naudoti jrenginj nustatę paleidimo prietaisą i reikiamą darbinę padëtį, (ON/I) arba (ON/II).
Ispėjimas – pavojus!
Prieš paleisdami jrenginj, patikrinkite, ar jis tinkamai gauna vandenj. Jei jrenginj naudojate be vandens, galite jj pažeisti. Kol prietaisas veikia, neuždenkite vėdinimo grotelių. TSS modeliai – TSS modeliuose su automatine srauto išjungimo sistema:
- kai pistoleto gaidukas atleidžiamas, dinaminis slėgis automatiškai išjungia motorą;
- kai pistoleto gaidukas nuspaudžiamas, automatinis slėgio kritimas paleidžia motorą, o slėgis po neilgo uždelsimo atkuriamas;
- jei TSS veikia tinkamai, visi pistoleto gaiduko atleidimo ir nuspaudimo veiksmai turi būti atliekami rečiausiai kas 4–5 sekundes.
Kad būtų išvengta žalos įrenginiui, jis negali veikti be vandens; visada patikrinkite, ar vanduo tiekiamas tinkamai.
Jei naudojami modeliai be TSS, kad būtų išvengta žalos įrenginiui, atsiradusios dėl vandens temperatūros padidėjimo, daugiau kaip 5 minutes neišjunkite vandens purkštuvo, kol įrenginys veikia.
8.3 Sustabdymas
1) Paleidiklj nustatykite ties padėtimi OFF/0.
2) Nuspauskite pistoleto gaiduką ir išleiskite vamzdelių viduje likusį slėgį.
3) Nustatykite saugiklj (D).
8.4 Pakartotinis paleidimas
1) Atleiskite saugiklj (D).
2) Nuspauskite pistoleto gaiduką ir išleiskite vamzdeliuose likusį orą.
3) Nustatykite paleidimo prietaisą i reikiamą darbinę padėtį, (ON/I) arba (ON/II).
8.5 Saugojimas
1) Išjunkite vandens tiekimo čiaupą.
2) Išleiskite visą likusį slėgį iš pistoleto tol, kol iš įrenginio bus pašalintas visas vanduo.
3) Išjunkite jrenginį (OFF/0).
4) Ištraukite kištuką iš lizdo.
5) Kiekvieną kartą baigdami darbą, ištuštinkite ir išplaukite ploviklio baką. Plaudami baką, vietoje ploviklio naudokite švarų vandenį.
6) Nustatykite pistoleto saugiklj (D).
8.6 Ploviklio papildymas ir naudojimas
Ploviklis turi büti tiekiamas naudojant 7.3 punkte nurodytus priedus ir procedūras.
Jei naudojama aukšto slėgio žarna yra ilgesnė nei žarna, kuri buvo iš pradžių pristatyta su įrenginiu, arba jei naudojamas žarnos ilgin-tuvas, tai gali sumažinti ploviklio įsiurbimą arba iš viso jį nutraukti. Baką (B6) pripildykite itin biologiškai skaidaus ploviklio.
8.7 Rekomenduojama valymo procedūra
Ploviklio ir vandenio mišinį purkškite ant sauso paviršiaus ir taip tirpdykite nešvarumus.
Jei dirbate su vertikaliais paviršiais, darbą pradėkite nuo paviršiaus apačios. Palikite ploviklį 1–2 minutėms, tačiau nelaukite, kol paviršius nudžius. Pradėję nuo apačios, naudokite aukšto slėgio purkštuva mažiausiai 30 cm atstumu. Saugokite, kad skalavimo vanduo nepatektų ant nenuplautų paviršių.
Kartais gali prireikti šveisti šepečiu tam tikras vietas, kad nešvarumai būtų pašalinti.
Aukšto slėgio naudojimas ne visada garantuoja geriausius valymo rezultatus, nes jis gali pažeisti paviršius. Smulkiausias reguliuojamojo antgalio purkštuvo nustatymas arba sukamasis antgalis neturėtų būti naudojamas plauti trapioms arba dažytoms dalims arba slėginiams komponentams (pvz., padangoms, pripūtimo vožtuvams ir t. t.).
Valymo efektyvumas vienodai priklauso tiek nuo slėgio, tiek nuo panaudojamo vandens tūrio.
9 TECHNINÉ PRIEŽIŪRA (5 PAV. / 6 PSL.)
Techninės priežiūros veiksmus, kurie neaptarti šiame skyriuje, gali atlikti tik įgaliotas pardavimo ir techninės priežiūros centras.
Ispėjimas – pavojus!
Prieš atlikdami darbus su įrenginiu, visada ištraukite ka iš maitinimo lizdo.
9.1 Antgalio valymas
1) Nuo antgalio atjunkite kotą.
2) Naudodami įrankį (C1), pašalinkite nešvarumus iš antgalio angos.
9.2 Filtro valymas
Kiekvieną kartą prieš naudodami jrenginį, patikrinkite jleidimo filtrą (L) ir ploviklio filtrą (jei yra), ir, jei reikia, išvalykite juos vadovaudamiesi instrukcijomis.
9.3 Motoro užsikirtimo šalinimas (modeliuose su šia funkcija)
Jei jrenginys bus ilgai nenaudojamas, kalkių nuosėdos gali trikdyti motoro darbą. Norėdami išvalyti motorą, naudodami įrankį (M), pasukite veleną.
9.4 Alyvos papildymas (modeliuose su šia funkcija)
Siekdami palaikyti tinkamą alyvos lygį, papildykite alyvą per įleidimo įrenginio angą.
Daugiau informacijos apie alyvos charakteristikas žr. lentelėje „Alyvos charakteristikos“.
9.5 Saugojimas pasibaigus sezonui
Prieš saugodami jrenginj žiemai, paleiskite jj su korozijos nesukeliančiu, netoksišku antifrizu. Jrenginj padėkite sausoje vietoje, apsaugotoje nuo šalnos.
10 SAUGOJIMAS IR GABENIMAS (5 PAV. / 6 PSL.)
Priedus saugokite taip, kaip pavaizduota 5 pav.
Mašiną gabenkite taip, kaip pavaizduota 5 pav.
11 TRIKČIŲ ŠALINIMAS
| Problema Galimos pričžastys Priemonė | ||
| Siurblys nepasiekia darbinio slėgio | Nusidėvėjęs antgalis Pakeiskite antgalį | |
| Užsikimšęs vandens filtras lšvalykite filtrą (L) (5 pav.) | ||
| Nepakankamas vandens tiekimas Visiškai atsukite vandens čiau pą | ||
| Į sistemą įsiurbiamas vanduo Patikrinkite jungiamuju žarnos detalių sandarumą | ||
| Į siurblį pateko oro | Išjunkite įrenginį ir spauskite bei atlaisvinkite pistoleto gaiduką tol, kol vanduo pradės tekėti pastoviu srautu. Vėl junkite įrenginį | |
| Reguliujamasis antgalis netinkamoje padėtyje | Nustatykite antgalį (E) ties (+) nustatymu (3 pav.) | |
| Jungtas termostato vožtuvas Palaukite, kol bus pasiekta tinkama vandens temperatūra | ||
| Vanduo siurbiamas iš atviros talpos, kuri yra aukščiau nei 0,5 m | Sumažinkite įsiurbimo aukštį | |
| Staiga pradėjus naudoti, krinta siurblio slėgis | Vanduo siurbiamas iš išorinio bako Prijunkite įrenginį prie vandens tiekimo tinklo | |
| Įleidžiamas vanduo per karštas Sumažinkite temperatūrą | ||
| Užsikimšęs antgalis lšvalykite antgalį (5 pav.) | ||
| Užsikimšęs įleidimo filtras (L) lšvalykite filtrą (L) (5 pav.) | ||
| Girdimas motoro garsas, bet jis nepasileidžia | Per žema elektros tiekimo įtampa | Patikrinkite, ar tinklo maitinimo tiekimo linijos įtampa yra tokia pati, kokia nurodyta įrenginio duomenų plokštelėje (2 pav.) |
| Įtampos kritimas dėl ilgintuvo naudojimo Patikrinkite ilgintuvo charakteristikas | ||
| Įrenginys ilgą laiką nebuvo naudotas | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru | |
| Problemos su TSS prietaisu | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru | |
| Motoras nepasileidžia | Nėra maitinimo | Patikrinkite, ar kištukas tvirtai laikosi lizde ir ar tiekiama tinklo įtampa (*) |
| Problemos su TSS prietaisu | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru | |
| Įrenginys ilgą laiką nebuvo naudotas | Naudodami įrankį (M), pašalinkite motoro trikdžius per įrenginio gale esančią angą (modeliuose su šia funkcija) (5 pav.) | |
| Vandens nuotėkis | Nusidėvėję sandarikliai | Pasirūpinkite, kad sandariklius pakeistų artimiausias įgaliotas techninės priežiūros centras |
| Jungtas ir išleidžiamas apsauginis vožtuvas | Susisiekite su įgaliotu techninės priežiūros centru | |
| Įrenginys skleidžia triukšmą | Vanduo per karštas | Sumažinkite temperatūrą (žr. techninius duomenis) |
| Alyvos nuotėkis | Nusidėvėję sandarikliai | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru |
| Tik TSS versijoms: įrenginys pasileidžia net atleidus pistoleto gaiduką | Aukšto slėgio sistema arba siurblio grandinė nėra nepralaidi vandeniui | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru |
| Tik TSS versijoms: nuspaudus pistoleto gaiduką, netiekiamas vanduo (kai tiekimo žarna prijungta) | Užsikimšęs antgalis lšvalykite antgalį (5 pav.) | |
| Nejsiurbiama ploviklio | Reguliujamajam antgalui parinktas aukšto slėgio nusta-tymas | Nustatykite antgalį (E) ties, nustatymu (3 pav.) |
| Ploviklis per tirštas | Praskieskite vandeniu | |
| Naudojamas aukšto slėgio žarnos ilgintuvas | Sumontuokite originalią žarną | |
| Nuosėdos arba klūtys ploviklio grandinėje | Praskalaukite švariu vandeniu ir pašalinkite kliūtis. Jei problema išlieka, susisiekite su įgaliotu techninės priežiūros centru | |
| Iš termostato vožtuvo teka vanduo | Vandens temperatūra antgalio viduje viršija maksimalią nominaliają vertę, nurodytą duomenų plokštelėje | Kai įrenginys veikia, nesustabdykite vandens purkštuvo daugiau negu 5 minutėms vienu kartu |
(*) Jei motoras sustoja ir pakartotinai nepasileidžia veikimo metu, prieš kartodami paleidimo procedūrą palaukite 2–3 minutes
(buvo jjungtas perkrovos saugiklis).
Jei problema pasikartoja, susisiekite su artimiausiu įgaliotu techninės priežiūros centru.
MODELIS SERIJOS NUMERIS
ISPÈJIMAS
12.1 Jei jrenginys naudojamas padangoms plauti, jis galī būti pavojingas ir pažeisti padangu paviršių.
12.2 Niekada nenukreipkite aukšto slėgio purkštuvo tiesiai j padangą.
12.3 Jei su jrenginiu dirbate netoli ratų ar padangu, visada naudokite žemiausią jrenginio slėgio nustatymą.
12.4 Transporto priemonių dalių niekada neplaukite naudodami „Turbo Lence“.
12.5 Daugiau informacijos ieškokite skyriuje: „8.7. Rekomenduojama valymo procedūra“.
EB atitikties deklaracija
Mes, „Annovi Reverberi S.p.A.“, pareiškiame, kad toliau nurodyta (-os) „Michelin “ mašina (-os):
Mašinos pavadinimas Aukšto slėgio plautuvas
Modelio Nr. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Vardiné galia 1,7 kW 2 kW 2,2 kW 2,5 kW
atitinka šias Europos direktyvas:
2006/42/EB, 2014/35/ES, 2011/65/ES, 2012/19/ES, 2014/30/ES ir 2000/14/EB,
ir yra pagaminta (-os) pagal šiuos standartus arba standartizuotus dokumentus:
EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581.
Asmens, paskirto išduoti techninę byłą, vardas, pavardė ir adresas: Stefano Reverberi / „AR“ generalinis direktorius
Via ML King, 3 – 41122 Modena, Italy (Italija)
Atitikties vertinimo procedūra, numatyta Direktyvoje 2000/14/EB, atlikta pagal V priedą.
Modelio Nr. MPX 17EHDS
Išmatuotas garso galios lygis: 90,3 dB (A)
Garantuotas garso galios lygis: 93 dB (A) 93 dB (A)
Data: 2018-11-16
MODENA (I)
Stefano Reverberi
MPX 19EHDS MPX 22EHDS MPX 25EHDS
90,3 dB (A) 90,3 dB (A)
93 dB (A) 93 dB (A)
90,3 dB (A)
Generalinis direktorius
Garantija
Garantijos galiojimo laikas atitinka susijusios šalies, kurioje parduodamas produktas, teisės aktuose nurodytą terminą (išskyrus atvejus, kai gamintojas nurodo kitaip).
Garantija apima medžiagų, gamybos ir atitikties defektus garantijos galiojimo laikotarpiu, per kurį gamintojas pakeis brokuotas dalis ir sutaisys produktą, jei jis nėra per daug nusidėvėjęs, arba pakeis jį.
Garantija netaikoma įprastai nusidėvintiems komponentams (vožtuvui, stūmokliui, vandens tarpikliui, alyvos tarpikliui, spyruoklėms, sandarinimo žiedams ir priedams, pavyzdžiui, žarnai, pistoletui, šepečiams, ratukams ir t. t.).
Garantija neapima defektu, kurie atsirado del:
- netinkamo naudojimo, nepriežiūros;
- nuomos profesionaliam naudojimui, jei produktas parduotas buitiniam naudojimui;
- techninės priežiūros nurodymų, pateiktų šiame vadove, nesilaikymo;
- remonto, kurj atliko nejgaliotas personalas arba centras;
- neoriginalių dalių arba priedų naudojimo;
- žalos, kurią sukėlė gabenimas, nešvarūs arba pašaliniai objektai, nelaimingi atsitikimai;
- saugojimo arba sandėliavimo problemų.
Norédami gauti garantinę techninę priežiūrą, turite pateikti pirkimo jrodymą.
Jei prireikia pagalbos, susisiekite su pardavimo centru, kuriame įsigijote produktą.
Techniniai duomenys
| Techniniai duomenys | Vienetas | MPX 17EHDS MPX 19EHDS MPX 22 | EHDS MPX 25EHDS | ||
| Srautas | l/min | 5,33 5,5 5,5 5,5 | |||
| Maksimalus srautas | l/min | 7,33 7,66 7,66 8,33 | |||
| Slégis | MPa | 8,7 9,5 10 7 11,5 | |||
| Maksimalus slégis | MPa | 13 14 16 17 | |||
| Galia | kW | 1,7 1,9 2,2 2,5 | |||
| Maks. Ileidimo temperatūra | °C | 50 50 50 50 | |||
| Maksimalus ileidimo slégis | MPa | 1 1 1 1 | |||
| Pistoleto stūmos jęga esant maksimaliam slégiui | N | 11,70 12,90 13,40 13,90 | |||
| Siurblio alyvos tipas | kg | ---- | |||
| Apsaugos klasė | - | II / II / II / II / | |||
| Motoro izoliacija | Klasė | F F F F | |||
| Motoro apsauga | - | IPX5 IPX5 | PX5 IPX5 | ||
| Itampa | V/Hz | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 |
| Maksimali leidžiama elektros sistemos varža | Ω | - | - | - | - |
| Garso slėgio lygis L _PA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 78,8 78,8 78,8 78,8 | |||
| Garso galios lygis L _WA (EN 60704-1)(K = 3 dB(A)) | dB (A) | 93 93 93 93 | |||
| Irenginio vibracija (K = 1 m/s ^2 ): | m/s ^2 | <2,5 | <2,5 | <2,5 | <2,5 |
| Svoris | kg | 10 10,4 11,6 11,7 | |||
Gali būti atlikta techninių pakeitimų!
