| Produkta veids | Augstspiediena tīrītājs |
| Zīmols | Michelin |
| Modelis | MPX 17EHDS |
| Nominālā jauda | 1,7 kW |
| Darba spiediens | 8,7 MPa |
| Maksimālais spiediens | 13 MPa |
| Nominālā plūsma | 5,33 l/min |
| Maksimālā plūsma | 7,33 l/min |
| Barošanas spriegums | 220-240 V ~ 50/60 Hz |
| Izolācijas klase | II (dubultā izolācija) |
| Aizsardzības pakāpe | IPX5 |
| Maksimālā ieplūstošā ūdens temperatūra | 50 °C |
| Maksimālais ieplūstošā ūdens spiediens | 1 MPa |
| Neto svars | 10 kg |
| Garantētais akustiskās jaudas līmenis | 93 dB(A) |
| Vibrācijas (kopējā vērtība) | < 2,5 m/s² |
| Iekļautie piederumi | Smidzināšanas stienis, pistole ar fiksatoru, mazgāšanas līdzekļa tvertne, sprauslas tīrīšanas adata |
| Galvenās funkcijas | Spiediena regulēšana, regulējama sprausla, Ekonomijas un Maksimālās jaudas režīmi, pilnīgas apturēšanas sistēma (TSS) |
| Drošības ierīces | Drošības vārsts, pistoles fiksators, termoaizsardzība, ieslēgšanas sistēma |
| Apkope un tīrīšana | Ūdens filtra, sprauslas tīrīšana, mazgāšanas līdzekļa tvertnes iztukšošana |
| Ieteicamā lietošana | Transportlīdzekļu, ēku mazgāšana ar tīru ūdeni un bioloģiski noārdāmu mazgāšanas līdzekli |
Bieži uzdotie jautājumi - MPX 17EHDS MICHELIN
Lietotāju jautājumi par MPX 17EHDS MICHELIN
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Augstspiediena tīrītājs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu MPX 17EHDS - MICHELIN un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. MPX 17EHDS zīmola MICHELIN.
LIETOŠANAS INSTRUKCIJA MPX 17EHDS MICHELIN
1.1 Jūsu iegādātā ierīce ir tehnoloģiski moderns produkts, kuru izstrādājis viens no Eiropas vadošajiem augstspiediena mazgātāju ražotājiem. Lai izmantotu savu ierīci maksimāli efektīvi, uzmanīgi izlasiet šo bukletu un ievērojiet norādījumus katrā lietošanas reizē. Ierīces pievienošanas, lietošanas un apkopšanas laikā veiciet visus iespējamos piesardzības pasākumus, lai sargātu savu un tuvākajā apkārtnē esošo cilvēku drošību. Rūpīgi iepazīstieties ar drošības noteikumiem un vienmēr tos ievērojiet; šo noteikumu neievērošana var izraisīt veselības un drošības risku vai radīt ievērojamus zaudējumus.
2 DROŠĪBAS APZĪMĒJUMI
2.1 levērojiet norādījumus, ko sniedz uz ierīces un šajā pamācībā esošie drošības apzīmējumi un simboli.
Uz ierīces un pamācībā ir atrodami tikai tie simboli, kas attiecas uz konkrēto iegādāto modeli. Vienmēr pārbaudiet, vai uz ierīces esošie simboli un apzīmējumi nav nozaudēti un ir salasāmi; pretējā gadījumā uzstādiet paredzētajās vietās jaunus.
Bridinājums - Uzmanību - Bīstami
Pirms lietošanas, lūdzu, rūpīgi izlasiet šo pamācību.
E2 simbols (ja simbols parādās pamācībā) - Norāda, ka ierīce paredzēta profesionālai izmantošanai, t.i., to drīkst lietot pieredzējuši cilvēki, kas pārzina tehniskos, normatīvos un likumdošanas faktorus un ir spējīgi veikt darbības, kas saistītas ar ierīces lietošanu un uzturēšanu. Šī ierīce nav paredzēta tādu bērnu un tādu personu lietojumam, kurām ir mazinātas fiziskās, sensorās vai garīgās spējas vai trūkst pieredzes un zināšanu.
E3 simbols (ja simbols parādās pamācībā) - Norāda, ka ierīce ir paredzēta neprofesionalai (sadzīves) lietošanai. Šo ierīci drīkst izmantot personas ar fiziskās, sensorās vai garīgās attīstības traucējumiem un kurām trūkst pieredzes vai zināšanu, ja tās uzrauga vai apmāca par drošu ierīces lietošanu un šīs personas apzinās riskus.
Kustīgas detaļas. Nepieskarties.
0 Slēdža "izslēgtā" pozīcija
I -A Slēdža "ieslēgtā" pozīcija
Garantētais skaņas intensitātes līmenis
Aizlieguma zīme informē lietotājus, ka vietējie noteikumi var aizliegt pievienot i dzeramā ūdens apgādes sistēmai.
Bīstamības zīme, kas lietotājam atgādina, ka ūdens strūklu nedrīkst vērst pret cilvēkiem, dzīvniekiem, elektroierīcēm vai pašu produktu.
Šis produkts atbilst izolācijas klasei ll. Tas nozīmē, ka tam ir pastiprināta vai dubulta ācija (tikai tad, ja simbols parādās uz ierīces).
Šis produkts atbilst izolācijas klasei I. Tas nozīmē, ka tas ir aprīkots ar aizsardzības ējuma vadu (tikai tad, ja simbols parādās uz ierīces).
Produkts atbilst attiecīgajām Eiropas direktīvām.
E1 simbols - Norāda, ka ierīci nedrīkst izmest kopā ar sadzīves atkritumiem; to var ot pārdevējam, iegādājoties jaunu ierīci. Ierīces elektriskās un elektroniskās detaļas rīkst izmantot atkārtoti neparedzētā veidā, jo tās satur vielas, kas rada veselības raudējumu.
Izmantojiet dzirdes aizsardzības līdzekļus.
Izmantojiet aizsargmasku.
Izmantojiet elpcelu aizsardzības līdzekļus.
Jāvalkā aizsargcimdi.
Jāvalkā aizsargapavi.
Jāvalkā aizsargapgērbs.
3 DROŠĪBAS NOTEIKUMI/ATLIKUŠAIS RISKS
3.1 DROŠĪBAS "AIZLIEGUMI"
3.1.1 BRĪDINĀJUMS. NEļAUJIET bērniem lietot ierīci; pieskatiet viņus, lai viņi nespēlētos ar ierīci.
3.1.2 BRĪDINĀJUMS. Nepareizi lietojot, augstspiediena strūkla var būt bīstama.
3.1.3 BRĪDINĀJUMS. NELIETOJIET ierīci ar uzliesmojošiem vai indīgiem šķidrumiem vai produktiem, kas nav piemēroti tās pielietojumam. Ir aizliegts lietot ierīci potenciāli uzliesmojošā vai sprādzienbīstamā atmosfērā.
3.1.4 BRĪDINĀJUMS. SPRĀDZIENA RISKS. NELIETOJIET ierīci uzliesmojošu šķidrumu izsmidzināšanai.
3.1.5 BRĪDINĀJUMS. NEVĒRSIET ūdens strūklu pret cilvēkiem vai dzīvniekiem.
3.1.6 BRĪDINĀJUMS. NEVĒRSIET ūdens strūklu pret pašu ierīci, elektrodetaļām vai citām elektroierīcēm.
3.1.7 BRĪDINĀJUMS. NELIETOJIET ierīci, ja tās darbības rādiusā atrodas cilvēki, kas nelieto aizsargapģērbu.
3.1.8 BRĪDINĀJUMS. NEVĒRSIET strūklu pret sevi vai citām personām, lai notīrītu apģērbu vai apavus.
3.1.9 BRĪDINĀJUMS. NELIETOJIET ierīci ārpus telpām lietus laikā.
3.1.10 BRĪDINĀJUMS. NEļAUJIET ierīci lietot bērniem, nekompetentām personām un personām, kas nav iepazinušās ar ierīces lietošanas pamācību.
3.1.11 BRĪDINĀJUMS. NEPIESKARIETIES kontaktdakšai un/vai kontaktligzdai ar slapjām rokām.
3.1.12 BRĪDINĀJUMS. NELIETOJIET ierīci, ja ir bojāts elektrības vads. Ja elektrības vads ir bojāts, lai izvairītos no drošības apdraudējuma, tas jānomaina ražotājam, servisa pārstāvim vai kvalificētam speciālistam.
3.1.13 BRĪDINĀJUMS. Nelietojiet ierīci, ja ir bojāts elektrības vads vai svarīgas detaļas, piemēram, drošības ierīces, augstspiediena šļutene vai pistole.
3.1.14 BRĪDINĀJUMS. NEBLOKĒJIET sprūdu darba stāvoklī.
3.1.15 BRĪDINĀJUMS. Pārbaudiet, vai uz ierīces atrodas datu plāksnīte; pretējā gadījumā ziņojiet par to pārdevējam. Ierīces bez plāksnītēm NEDRĪKST lietot, jo tās ir neidentificējamas un potenciāli bīstamas.
3.1.16 BRĪDINĀJUMS. NEIEJAUCIETIES drošības vārsta vai drošības ierīču konstrukcijā un neregulējiet to iestatījumus.
3.1.17 BRĪDINĀJUMS. NEMAINIET smidzināšanas sprauslas oriģinālo diametru.
3.1.18 BRĪDINĀJUMS. NEPĀRVIETOJIET ierīci, velkot to aiz ELEKTRĪBAS VADA.
3.1.19 BRĪDINĀJUMS. Neļauj transportlīdzekļiem braukt pāri augstspiediena šļūtenei.
3.1.20 BRĪDINĀJUMS. NEPĀRVIETOJIET ierīci, velkot to aiz augstspiediena šļūtenes.
3.1.21 BRĪDINĀJUMS. Pavēršot pret riepām, riepu ventiljiem vai citiem zem spiediena esošiem komponentiem, augstspiediena strūkla var būt bīstama. Nelietojiet rotējošās sprauslas komplektu un tīrīšanas laikā vienmēr turiet strūklu vismaz 30 cm attālumā.
3.1.22 BRĪDINĀJUMS. Neoriģinālo aksesuāru un citu rezerves daļu, kas nav konkrēti pare-dzētas šim modelim, lietošana ir aizliegta. Ir aizliegta jebkāda ierīces pārveido-šana; jebkāda pārveidošana anulē atbilstības deklarāciju un atbrīvo ražotāju no jebkādas civiltiesiskās un kriminālās atbildības.
3.2 OBLIGĀTAS DROŠĪBAS PRASĪBAS
3.2.1 BRīDINĀJUMS. Visas elektrības vadiem JĀBŪT AIZSARGĀTIEM pret ūdens strūklu.
3.2.2 BRĪDINĀJUMS. Elektropadeves savienojums jāizveido kvalificētam elektriķim, un šim savienojumam jāatbilst standartam IEC 60364-1. Ir jāuzstāda vai nu paliekošas strāvas ierīce, kas atslēdz barošanu, ja noplūdes strāva uz zemi pārsniedz 30 mA uz 30 ms, vai zemesslēguma pārtraukšanas ierīce.
3.2.3 BRĪDINĀJUMS. ledarbināšanas laikā ierīce var izraisīt tīkla trokšņus.
3.2.4 BRĪDINĀJUMS. Paliekošas strāvas slēdzis (RCB) nodrošinās papildu aizsardzību operatoram (30 mA).
3.2.5 BRĪDINĀJUMS. Modelus, kas piegādāti bez kontaktligzdas, drīkst uzstādīt tikai kvalificēti darbinieki.
3.2.6 BRĪDINĀJUMS. Lietojiet tikai sertificētus elektrības pagarinātājus ar piemērotu vadu šķērsgriezumu.
3.2.7 BRĪDINĀJUMS. Atstājot ierīci bez uzraudzības, vienmēr izslēdziet slēdzi.
3.2.8
BRĪDINĀJUMS. Augsts spiediens var izraisīt detaļu atsitienu: valkājiet aizsargapģērbu (IAL) un lietojiet iekārtas, kas nepieciešamas, lai nodrošinātu operatora aizsardzību.
3.2.9 BRĪDINĀJUMS. Pirms darba ar ierīci NONEMIET aizbāzni.
3.2.10 BRĪDINĀJUMS. Pirms sprūda nospiešanas stingri SATVERIET pistoli, lai slāpētu atsitienu.
3.2.11 BRĪDINĀJUMS. IEVĒROJIET vietējos ūdens apgādes noteikumus. Saskaņā ar IEC 60335-2-79 ierīci var pievienot dzeramā ūdens padevei tikai tad, ja padeves šļūtene ir aprīkota ar drenējamu pretvārstu, kas atbilst EN 12729 BA tipam. Pretvārstu var pasūtīt no ražotāja.
3.2.12 BRĪDINĀJUMS. Ūdens, kas izplūst caur pretvārstiem, ir nedzerams ūdens.
3.2.13 BRĪDINĀJUMS. Elektrisko komponentu apkopi un/vai remontu drīkst veikt tikai kvalificēti darbinieki.
3.2.14 BRĪDINĀJUMS. LIKVIDĒJIET atlikušo spiedienu, pirms atvienojat šļūteni no ierīces.
3.2.15 BRĪDINĀJUMS. Pirms katras lietošanas reizes un regulāri PĀRBAUDIET, vai skrūves ir pilnībā pievilktas un ka detaļas nav bojātas vai nodilušas.
3.2.16 BRīDINĀJUMS. IZMANTOJIET tikai mazgāšanas līdzekļus, kas nekaitē augstspiediena šļūtenes/elektrības vada pārklājuma materiāliem.
3.2.17 BRĪDINĀJUMS. NODROŠINIET, ka visi cilvēki vai dzīvnieki ir vismaz 15 m attālumā.
3.2.18 BRĪDINĀJUMS. Šī ierīce ir paredzēta lietošanai ar tīrīšanas līdzekli, ko piegādā vai iesaka ražotājs. Citus mazgāšanas līdzekļu vai Ṣīmisko vielu lietošana var negatīvi ietekmēt ierīces drošību.
3.2.19 BRĪDINĀJUMS. Neļauj mazgāšanas līdzeklim nonākt saskarē ar ādu un it īpaši acīm! Ja tas nokļūst acīs, nekavējoties tās skalojiet ar lielu daudzumu ūdens un meklējiet medicīnisku palīdzību.
3.2.20 BRĪDINĀJUMS. Augstspiediena šļūtenes, piederumi un savienojumi ir ὢoti svarīgi, lai garantētu šīs ierīces drošību. Izmantojiet tikai tādas šļūtenes, piederumus un savienojumus, kurus iesaka lietot ražotājs.
3.2.21 BRĪDINĀJUMS. Lai garantētu ierīces drošību, izmantojiet tikai oriģinālās rezerves daļas vai citas daļas, kuru lietošanu ir apstiprinājis ražotājs.
3.2.22 BRĪDINĀJUMS. Neatbilstoši pagarinātāji var būt bīstami. Ja tiek lietots pagarinātājs, tam jābūt paredzētam lietošanai ārpus telpām, un savienojums jāuztur sauss, tas nedrīkst skaties pie zemes. Stingri ieteicams izmantot pagarinātāja spoli, kuras kontaktligzda ir vismaz 60 mm virs zemes.
3.2.23 BRīDINĀJUMS. Pirms montāžas, tīrīšanas, regulēšanas, apkopes, uzglabāšanas un transportēšanas izslēdziet ierīci un atvienojiet to no strāvas avota.
3.2.24 BRĪDINĀJUMS. Pirms ierīces ieslēgšanas ievietojiet caurules strūklas komplektu līdz sarkanajai atzīmei.
4 VISPÄRËJA INFORMÄCIJA (1. ATT)/3. LPP.
4.1 Rokasgrāmatas lietošana
Ši rokasgrāmata ir neatņemama ierīces sastāvdaļa un ir jāsaglabā izmantošanai nākotnē. Lūdzu, uzmanīgi to izlasiet pirms ierīces uzstādīšanas/lietošanas. Pārdodot ierīci, rokasgrāmata ir jānodod kopā ar ierīci tās jaunajam īpašniekam.
4.2 Piegāde
Ierīce tiek piegādāta daļēji samontēta kartona kastē. Piegādes komplekts ir attēlots 1. attēlā.
4.2.1 Kopā ar ierīci piegādātie dokumenti
A1 Lietošanas un apkopes rokasgrāmata
A2 Drošības instrukcijas
A3 Atbilstības deklarācija
A4 Garantijas noteikumi
4.3 lepakojuma izmešana
lepakojuma materiāli nav kaitīgi apkārtējaī videi, taču tie tik un tā ir jāpārstrādā vai jāizmet, ievērojot attiecigajā valstī spēkā esošās prasības.
5 TEHNISKÄ INFORMÄCIJA (1. ATT)/3. LPP.
5.1 Paredzētā lietošana
Ši ierice ir paredzėta individuālai lietošanai, transportlidzekļu, iekārtu, laivu, mūrdarbu u.c. tīrīšanai, grūti notīrāmu netīrumu notīrīšanai, izmantojotūdeni un kīmiskus tīrīšanas lidzekļus, kas bioloģiski noārdās. Transportlidzekļu dzinējus var mazgāt tikai tad, ja netīroūdeni novada saskaņā ar spēkā esošajiem noteikumiem.
- leplüdes üdens temperatūra: skatīt ierices datu plāksnīti.
- leplüdes üdens spiediens: min. 0,1 MPa - maks. 1 MPa.
- Darba apkārtējās vides temperatūra: virs 0°C.
Ši ierice atbilst IEC 60335-1 un IEC 60335-2-79 standartiem.
5.2 Operators
- attelā redzamais simbols norāda paredzēto ierīces operatoru (profesionāls vai neprofesionāls).
5.3 Galvenās daļas
B2 Rokturis
B3 Pistole ar drošības aizslēgu
B4 Elektrības vads ar kontaktdakšu (modeliem, kas ar to aprikoti)
B5 Augstspiediena šljutene
B6 Mazgāšanas līdzekļa tvertne (modeliem, kas ar to aprikoti)
B7 Ellas vāciņš (modeliem, kas ar to aprikoti)
E Sprausla
F Mazgāšanas līdzekļa regulators (modeliem, kas ar to aprikoti)
G Spiediena regulators atbilstoši standartiem (modeljem, kas ar to aprikoti)
L leplüdes filtrs
5.3.1 Aksesuāri (ja ir iekļauti piegādes komplektā – skatiet 1. attēlu)
C1 Sprauslas tirišanas riks C9 Adapteris
C2 Rotējošās sprauslas komplekts C10 Skrüves
C3 Rokturis C11 Skavas
C4 Birste C12 Svira
C5 Šlūtenes spole C13 Mazgāšanas līdzekla komplekts
C6 Üdens iesūknēšanas komplekts C14 Riteniem
C7 Strūklas cauruļu komplekts C15 Smērvielas tūbiņa
C8 Lielu virsmu tirišanas suku C16 Manometrs komplekts C17 Piederuma adapteris
5.4 Drošibas ierices
- Palaišanas ierice (H) Palaišanas ierice pasargā no ierīces netišas lietošanas.
⚠ Brīdinājums - briesmas! Neiejaucieties drošības vārsta konstrukcijā un neregulējiet tā iestatījumus.
- Drošības vārsts un/vai spiediena ierobežošanas vārsts.
Drošibas värsts ir ari spiediena ierobežošanas värsts. Atlaižot pistoles sprūdu, atveras värsts un ūdens cirkulė pa sūkņa ieplūdes atveri vai izplūst uz zemes.
- Termostata värsts (D1 ja ir uzstädits)
Ja ūdens temperatūra pārsniedz ražotāja norādīto temperatūru, termostata vārsts izlaiž karsto ūdeni un iesūknē tādu pašu daudzumu aukstā ūdens, līdz tiek atjaunota pareizā temperatūra. - Drošības aizslēgs (D): novērš nejaušu ūdens izsmidzināšanu.
- Pārslodzes slēdzis: izslēdz ierīci pārslodzes gadījumā.
6 UZSTĀDĪŠANA (2. ATT.)/4. LPP.
6.1 Montāža
Bridinājums - briesmas! Visi uzstādīšanas un montāzas darbi ir jäveic, kad ierīce ir atvienota no strāvas. Montāzas secība ir attēlot 2. att.
6.2 Spiediena atbrīvošanas vāciņu uzstādīšana (modeliem ar šo funkciju) Lai novērstu ellas noplūdi, piegādātajai ierīcei ellas izplūdes atveres ir pārklātas ar sarkaniem aizbāžņiem, kuru vietā ir jāuzstāda komplektā iekļautie spiediena atbrīvošanas vāciņi.
6.3 Rotējošās sprauslas uzstādīšana
(Modeliem ar šo funkciju). Rotējošās sprauslas komplekts nodrošina lielāku mazgāšanas jaudu. Rotējošās sprauslas izmantošana var izraisīt spiediena pazemināšanos par 35% salīdzinājumā ar regulējamo sprauslu. Tomēr rotējošās sprauslas komplekts nodrošina lielāku mazgāšanas jaudu, pateicoties rotējošajaiūdens strūklai.
6.4 Elektriskais pieslēgums
Bridinājums - briesmas! Pārbaudiet, vai elektribas avota spriegums un frekvence (V-Hz) atbilst datu plāksnītē norādītajām vērtibām (2. att.).
6.4.1 Pagarinātāju lietošana
Lietojiet pagarinātājus un kontaktdakšas ar "IPX5" aizsardzības līmeni.
Pagarinātāja vada škērsgriezumam ir jābūt proporcionālam tā garumam; jo garāks tas ir, jo lielākam jābūt škērsgriezumam. Skatīt 1. tabulu.
6.5 Üdens padeves pievienošana
Bridinājums - briesmas! Ierici drīkst lietot tikai ar tīru vai filtrētu ūdeni. Ūdens ieplūdes vārsta plūsmas ātrumam ir jābūt vienādam ar sūkņa plūsmas ātrumu.
Novietojiet ierīci pēc iespējas tuvāk ūdens apgādes sistēmai.
6.5.1 Pieslēguma vietas
- Ūdens izvade (IZPLŪDE)
■ Üdens ieplüde ar filtru (IEPLÜDE)
6.5.2 Pieslēgums ūdens piegādes avotam
lerici var pievienot tieši komunālajam dzeramā ūdens tiklam, ja padeves caurule ir aprikota ar pretvārstu, kā to pieprasa spēkā esošie noteikumi. Pārliecinieties, ka šljute- nes diametrs ir vismaz 13 mm, tā ir armēta un tās garums nepārsniedz 25 m.
6.5.3 Ūdens iesūknēšana no valējiem konteineriem
1) leskrūvējiet ieplūdes šlūteni ar filtru ūdens IEPLŪDĒ un novietojiet to konteinera dibenā.
2) Atgaisojiet ierici:
a) Atskrūvējiet rokturi.
b) ledarbiniet ierīci un turiet pistoli atvērtu, līdz izplūstošajā ūdenī vairs nav gaisa burbuļu.
3) Izslēdziet ierīci un pieskrūvējiet atpakal rokturi.
N.B.: maksimālais iesūknēšanas augstums ir 0,5 m. lesūkšanas šljutene pirms lietošanas ir jāuzpilda.
7 REGULÉŠANA (3. ATT.)/5. LPP.
7.1 Izsmidzināšanas sprauslas regulēšana (modeliem ar šo funkciju) Ūdens plūsmu regulē ar sprauslu (E).
7.2 Mazgāšanas līdzekļa regulēšana
Lai padotu mazgāšanas līdzekli ar pareizu spiedienu, iestatiet sprauslu (E) (ja tā ir uzstādīta) pozīcijā " ■ " vai uzstādiet mazgāšanas līdzekļa komplektu (C13) (ja tas ir pieejams), kā parādīts attēlā. Padotā mazgāšanas līdzekļa daudzumu regulē ar regulatoru (F).
7.3 Darba spiediena regulēšana (modeliem ar šo funkciju)
Darba spiedienu regulē ar regulatoru (G). Spiediens tiek rādīts spiediena mērītājā (ja tāds ir).
8 INFORMĆIJA PAR IERICES LIETOŠANU (4. ATT.)/5.LPP.
8.1 Vadības ierīces
- Palaišanas ierīce (H).
Iestatiet starteri pozicijā (ON/I), lai darbinātu motoru "Energy Saving" režimā un patērētu par 30 % mazāk elektrības.
lestatiet starteri pozicijā (ON/II), lai ar pilnu jaudu darbinātu motoru "Maximum Power" režimā.
lestatiet palaišanas ierīces slēdzi (OFF/0) pozīcijā, lai apturētu ierīci.
- Ūdens strūklas vadības svira (I).
Bridinājums - briesmas!
Lietošanas laikā ierīce ir jānovieto uz stingras, stabilas virsmas, kā parādīts 4. attēlā.
8.2 ledarbināšana (skatiet 4. att.)
1) Pilnibā atveriet ūdens padeves vārstu.
2) Atlaidiet drošibas aizturi (D).
3) Uz dažām sekundēm nospiediet pistoles mēlīti, lai palaistu iekārtu, iestatot starteri nepieciešamajā darba pozīcijā (ON/I) vai (ON/II).
Bridinājums - briesmas!
Pirms ierīces iedarbināšanas pārliecinieties, ka tā saņemūdeni; lietojot ierīci bezūdens, to var sabojāt. Neaizsedziet ventilācijas atveres ierīces lietošanas laikā.
TSS modeli - TSS modeliem ar automātisku padeves plūsmas noslēgšanas sistēmu:
- atlaižot pistoles sprūdu, dinamiskais spiediens automātiski atslēdz motoru;
- nospiežot pistoles sprūdu, automātiskais spiediena pazeminājums iedarbina motoru un pēc ľoti īsas pauzes spiediens tiek atjaunots;
- lai TSS darbotos pareizi, visas sprūda atlaišanas un nospiešanas darbības ir jāveic ar vismaz 4-5 sekunžu intervālu.
Lai novērstu ierīces bojājumus, neļaujiet tai darboties bez ūdens un pārliecinieties, ka ir pietiekama ūdens padeve.
Lai novērstu bojājumus modeliem bez TSS ūdens temperatūras paaugstināšanās rezultātā, neizslēdziet ūdens strūklu ilgāk kā uz 5 minūtēm, kamēr ierīce darbojas.
8.3 Apturēšana
1) lestatiet palaišanas ierīces slēdzi pozīcijā (OFF/0).
2) Nospiediet pistoles sprūdu un likvidējiet atlikušo spiedienu caurulēs.
3) lestatiet drošibas aizturi (D).
8.4 Atkārtota palaišana
1) Atlaidiet drošibas aizturi (D).
2) Nospiediet pistoles sprūdu un likvidējiet atlikušo spiedienu caurulēs.
3) Iestatiet starteri nepieciešamajā darba pozicijā (ON/I) vai (ON/II).
8.5 Uzglabāšana
1) Aizveriet üdens padeves värstu.
2) Likvidējiet pistolē atlikušo spiedienu, līdz no ierīces izplūst viss tajā esošais ūdens.
3) Izslédziet ierici (OFF/0).
4) Iznemiet kontaktdakšu no kontaktligzdas.
5) Pabeidzot darbu, iztukšojiet un izskalojiet mazgāšanas līdzekļa tvertni. Tvertnes skalošanai izmantojiet tīru ūdeni, nevis mazgāšanas līdzekli.
6) lestatiet pistoles drošibas aizturi (D).
8.6 Mazgāšanas līdzekļa uzpildīšana un lietošana
Mazgāšanas līdzeklis ir jāpadod, izmantojot aksesuārus un ievērojot 7.3 punktā aprakstīto kārtību.
Ja tiek izmantota augstspiediena šljutene, kas ir garāka nekā oriģinālā ierīces komplektācijā iekļautā, vai izmantojot šļūtenes pagarinātāju, mazgāšanas līdzekļa iesūknēšana var samazināties vai pilnībā apstāties.
Uzpildiet degvielas tvertni (B6) ar mazgāšanas līdzekli, kas bioloģiski noārdās.
8.7 leteicamā tīrīšanas procedūra
Atmiekškējiet netīrumus, apstrādājot virsmu ar mazgāšanas līdzekļa un ūdens maisījumu, kamēr tie vēl ir sausi.
Strādājot ar vertikālām virsmām, strādājiet virzienā no apakšas uz augšu. Laujiet mazgāšanas līdzeklim iedarboties 1-2 minūtes, bet nelaujiet virsmai nožut. Sākot no apakšas, lietojiet augstspiediena strūklu ne mazāk kā 30 cm attālumā. Nelaujiet skalošanas ūdenim noplūst uz nemazgātām virsmām.
Dažos gadijumos, lai nonemtu netirumus, tie ir jäberž ar birsti.
Augustspiediena mazgāšana ne vienmēr ir vislabākais risinājums labu tīrišanas rezultātu panākšanai, jo tā var sabojāt dažas virsmas. Vissmalkāko regulējamās sprauslas iestatījumu un rotējošo sprauslu nav vēlams izmantot uz trauslām vai krāsotām detaļām vai komponentiem, kas atrodas zem spiediena (piemēram, riepām, gaisa vārstiem u.c.).
Tirišanas efektivitāte ir vienlīdz atkarīga no izmantotā ūdens spiediena un daudzuma.
9 APKOPE (5. ATT.)/6. LPP.
Visi apkopes darbi, kas nav iekļauti šajā sadaļā, ir jāveic pilnvarotā pārdošanas un servisa centrā.
Bridinājums - briesmas!
Pirms jebkādu ierīces apkopes darbu veikšanas vienmēr atvienojiet kontaktdakšu no strāvas kontaktligzdas.
9.1 Sprauslas tirišana
1) Atvienojiet rokturi no sprauslas.
2) Izņemiet visas netīrumu nogulsnes no sprauslas atveres, izman-tojot rīku (C1).
9.2 Filtra tirišana
Pārbaudiet ieplūdes filtru (L) un mazgāšanas līdzekļa filtru (ja tāds ir uzstādits) pirms katras lietošanas reizes un iztīriet to saskaņā ar norādījumiem, ja nepieciešams.
9.3 Motora atblokēšana (modeliem ar šo funkciju)
Ilgstošas apstāšanās gadijumā kalka nogulsnes var izraisīt motora iekilēšanos. Lai atblokētu motoru, pagrieziet piedziņas vārpstu ar riku (M).
9.4 Ellas uzpildišana (modeliem ar šo funkciju)
Pielejiet ellu caur ieplüdes atveri, lai atjaunotu pareizo limeni.
Ellu raksturlielumus skatiet tabulā "Ellas raksturlielumi".
9.5 Novietošana glabāšanai sezonas beigās
Pirms ierīces novietošanas ziemas glabāšanai padarbiniet to ar nekorodējošu, netoksisku antifrizu.
Novietojiet ierīci sausā vietā, kur tā ir aizsargāta no sala.
10 GLABĀŠANA UN TRANSPORTĒŠANA (5. ATT.)6. LPP.
Novietojiet aksesuārus, kā parādīts 5. attēlā.
Pārvietojiet ierīci, kā parādīts 5. attēlā.
11 PROBLÉMRISINÁŠANA
| Problēma lespējamie iemesli Risinājums | ||
| Sūknis nesasniedz darba spiedienu | Nodilusi sprausla Nomainiet sprauslu | |
| Aizsērējis udens filtrs lztīriet filtru (L) (5. att.) | ||
| Nepietiekama udens padeve Pilnībā atveriet udens padēves vārstu | ||
| Sistēmā tiek iesūknēts gaiss Pārbaudiet šlūteņu savienojumu stingribu | ||
| Gaiss sūknī | Izslēdziet ierici un spiediet un atlaidiet pistoles sprūdu, lidz vienmērīgi sāk izplūst udens. Vēlreiz ieslēdziet ierici. | |
| Regulējama sprausla nav novietota pareizi lestatiet sprauslu (E) pozicijā (+) (3. att.) | ||
| Nostrādājis termostatiskais vārsts | Pagaidiet, kamēr atjaunojas pareiza udens temperatūra | |
| Udens tiek iesūknēts no atvērta konteinera no vairāk nekā 0,5 m augstuma. | Samaziniet iesūknēšanas augstumu. | |
| Sūkņa spiediens negaidīti nokrītas darbības laikā | Tiek iesūknēts udens no ārējās tvertnes Pievienojiet ierici udens apgādes tiklam | |
| leplūdes udens pārāk karsts Pazeminiet temperatūru | ||
| Aizsērējusi sprausla lztīriet sprauslu (5. att.) | ||
| Aizsērējis ieplūdes filtrs (L) lztīriet filtru (L) (5. att.) | ||
| Motors "dūc", bet neiedarbojas | Barošanas spriegums pārāk zems | Pārbaudiet vai elektrotikla strāvas spriegums ir tāds pats, kāds norādīts datu plāksnītē (2. att.) |
| Sprieguma kritums pagarinātāja lietošanas dēl Pārbaudiet pagarinātāja parametrus | ||
| Ierīce ilgstoši nav lietota Sazinieties ar tuvāko pilnvaroto servisa centru | ||
| TSS ierīces problēmas | Sazinieties ar tuvāko pilnvaroto servisa centru | |
| Motors neiedarbojas | Nav elektrības padeves | Pārbaudiet, vai kontaktdakša ir kārtīgi iesprausta kontaktligzdā un vai kontaktligzdā ir spriegums (*) |
| TSS ierīces problēmas | Sazinieties ar tuvāko pilnvaroto servisa centru | |
| Ierīce ilgstoši nav lietota | Ar rīku (M) atblokējiet motoru caur ierīces aizmugurē esošo atveri (modeļiem ar šo funkciju) (5. att.) | |
| Udens noplūdes | Izdilušas blīves | Nomainiet blīves tuvākajā pilnvarotajā servisa centrā |
| Nostrādājis drošības vārts un notiek izplūde | Sazinieties ar pilnvarotu servisa centru | |
| Ierīce ir trokšņaina | Pārāk silts udens | Pazeminiet temperatūru (skatiet tehniskos datus) |
| Eļjas noplūdes | Izdilušas blīves | Sazinieties ar tuvāko pilnvaroto servisa centru |
| Tikai versijām ar TSS: ierīce iedar- bojas pat ar atlaistu sprūdu | Augstspiediena sistēma vai sūkņa kontūrs nav her-mētisks | Sazinieties ar tuvāko pilnvaroto servisa centru |
| Tikai versijām ar TSS: nenotiek udens padeve, kad ir nospiests pistoles sprūds (ar pievienotu padeves šlūteni) | Aizsērējusi sprausla lztīriet sprauslu (5. att.) | |
| Netiek iesūknēts mazgāšanas līdzeklis | Regulējamā sprausla ir augstspiediena iestatījumā | Iestatiet sprauslu (E) pozicijā "■" (3. att.) |
| Mazgāšanas līdzeklis ir pārāk blīvs | Atšķaidiet ar udeni | |
| Tiek lietots augstspiediena šlūtenes pagarinātājs | Uzstādiet oriģinālo šlūteni | |
| Nogulsnes vai škēršļi mazgāšanas līdzekļa kontūrā | Izskalojiet ar tīru udeni un iztīriet škēršļus. Ja šī problēma atkārtojas, sazinieties ar pilnvarotu servisa centru | |
| No termostata vārsta izplūst udens | Udens temperatūra sprauslas iekšpusē ir pār-sniegusi maksimālo nominālo vērtību, kas norā-dīta uz marķējuma plāksnītes | Kad ierīce darbojas, neizslēdziet udens strūklu uz vairāk nekā 5 minūtēm no vietas |
(*) Ja motors darbības laikā apstājas un vairs neiedarbojas, pirms iedarbināšanas procedūras atkārtošanas nogaidiet 2-3 minūtes (Ir aktivēta pārslodzes atslēgsana).
Ja problēma atkārtojas vairākkārt, sazinieties ar tuvāko pilnvaroto servisa centru.
MODELIS SÉRIJAS NUMURS
BRĪDINĀJUMS
12.1 lerīces lietošana riepu mazgāšanai var sabojāt riepas un būt bīstama.
12.2 Nekad nevirziet augstspiediena strūklu tieši pret riepām.
12.3 Veicot tirišanu ap riteniem un riepām ar ierīci, vienmēr lietojiet zemākā spiediena iestatījumu.
12.4 Nekad nevienas transportlīdzekla dalas mazgāšanā nelietojiet „turbo rokturi”.
12.5 Sīkāku informāciju skat. sadalā: "8.7 leteicamā tīrīšanas procedūra".
EK atbilstības deklarācija.
Mēs, Annovi Reverberi S.p.A, paziņojam, ka šāda(s) Michelin ierīce(s):
Ierīces apzīmējums Augstspiediena mazgātājs
Nominālā jauda 1,7 kW 2 kW
2,2 kW 2,5 kW
atbilst šādām Eiropas direktīvām:
2006/42/EK, 2014/35/ES, 2011/65/ES, 2012/19/ES, 2014/30/ES un 2000/14/EK
un ir izgatavota(s) saskaṇā ar šādiem standartiem vai standartizētiem dokumentiem:
EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Personas, kam ir tiesības izsniegt tehnisko dokumentāciju, uzvārds un adrese: Stefano Reverberi / AR izpilddirektors
Via ML King, 3 - 41122 Modena, Itālija
Direktīvas 2000/14/EK pieprasītā atbilstības novērtējuma procedūra ir veikta saskaņā ar Pielikumu V
Modela Nr.
MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Izmērītais skanas intensitātes līmenis: 90,3 dB (A)
90,3 dB (A)
90,3 dB (A)
90,3 dB (A)
Garantētais skānas intensitātes līmenis: 93 dB (A)
93 dB (A)
93 dB (A)
93 dB (A)
Datums: 16.11.2018.
MODENA (I)
Stefano Reverberi
Garantija
Garantijas spēkā esamība ir atkarīga no produkta pārdošanas valstī spēkā esošajiem normatīvajiem aktiem (ja vien pārdevējs nav noteicis citādi).
Garantija attiecas uz materiālu, konstrukcijas un atbilstības defektiem garantijas periodā, kura ietvaros ražotājs nomainīs bojātās detaļas un saremontēs produktu, ja tas nav pārmērīgi nolietots, vai nomainīs to.
Garantija neattiecas uz komponentiem, kas pakļauti normālam nolietojumam (vārstiem, virzuļiem, ūdens blīvēm, eļļas blīvēm, atsperēm, blīvgredzeniem, aksesuāriem, piemēram, šlūtenēm, pistoli, birstēm, riteniem u.c.)
Garantija neattiecas uz defektiem, kurus izraisa vai kuru cēlonis ir:
- nepareiza lietošana, neparedzēta lietošana, nolaidība,
- profesionālai lietošanai vai iznomāšana, ja produkts ir pārdots lietošanai sadzīves vajadzībām,
- šajā rokasgrāmatā sniegto apkopes norādījumu neievērošana,
- remonts, ko veic nepilnvarots personāls vai serviss,
- neoriğinālo detaļu vai aksesuāru lietošana,
- transportēšanas, netīrumu vai svešķermeņu radīti bojājumi, negadījumi,
- uzqlabāšanas problēmas.
Lai saņemtu garantijas apkalpošanu, ir jāuzrāda pirkumu apliecinošs dokuments.
Lai saņemtu palīdzību, sazinieties ar ierīces pārdevēju.

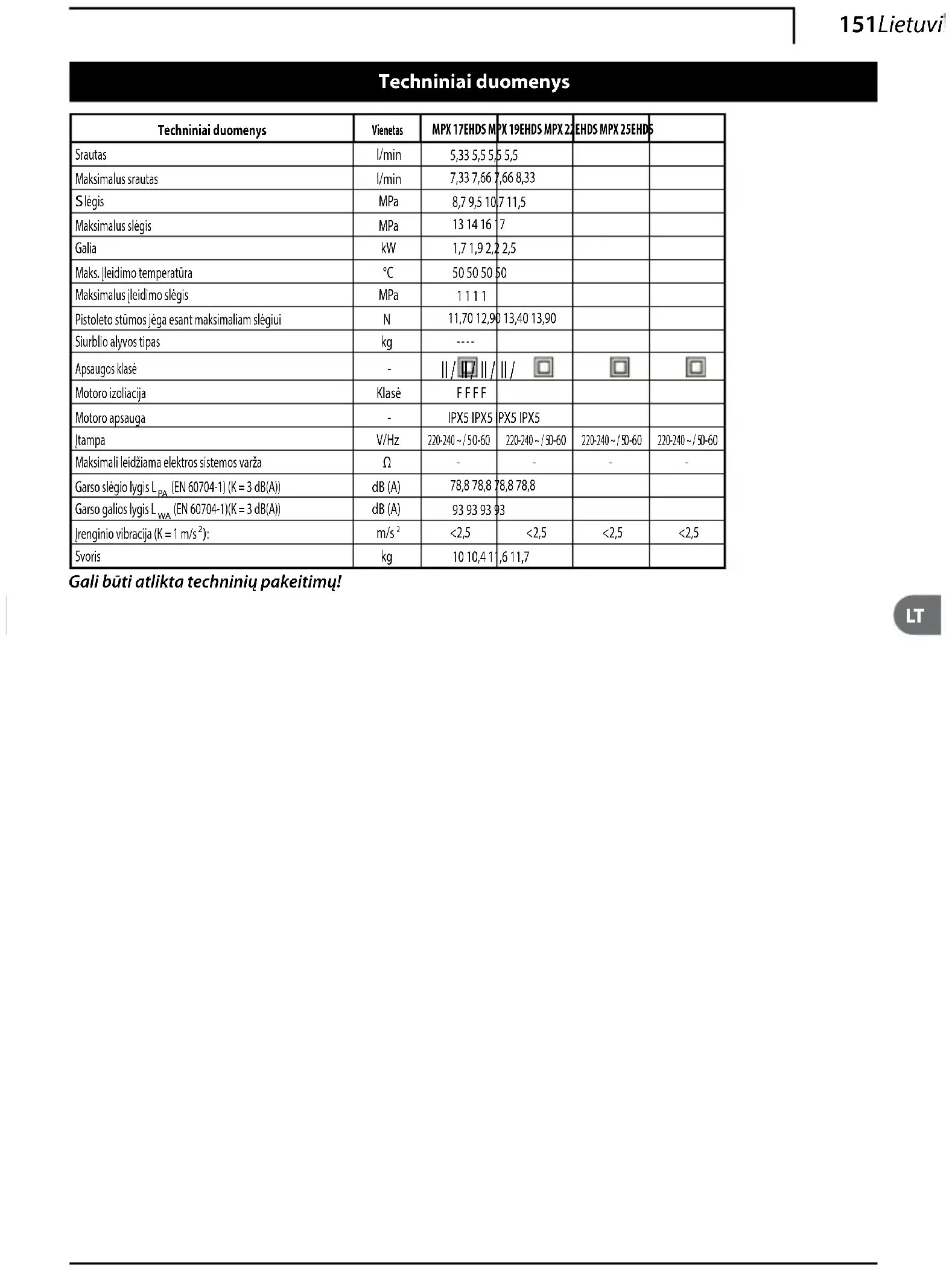

Tehniskie dati
| Tehniskie dati Mērv. | MPX 17EHDS MPX 19EHDS MPX 22 | EHDS MPX 25EHDS | |||
| Caurplūde | l/min | 5,33 5,5 5,5 5,5 | |||
| Maksimālais plūsmas ātrums | l/min | 7,33 7,66 7,66 8,33 | |||
| Spiediens | MPa | 8,7 9,5 10 7 11,5 | |||
| Maksimālais spiediens | MPa | 13 14 16 17 | |||
| Jauda | kW | 1,7 1,9 2,2 2,5 | |||
| Maks. ieplūdes temperatūra | °C | 50 50 50 50 | |||
| Maksimālais ieplūdes spiediens | MPa | 1 1 1 1 | |||
| Pistoles prettrieciens pie maksimālā spiediena | N | 11,70 12,90 13,40 13,90 | |||
| Sūkņa ellas veids | kg | ---- | |||
| Protection class | - | II / II / II / | |||
| Motora izolācija | Klase | F F F F | |||
| Motora aizsardzība | - | IPX5 IPX5 | PX5 IPX5 | ||
| Spriegums | V/Hz | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 |
| Maksimālā atļautā elektrosistēmas pretestība | Ω | - | - | - | - |
| Skaņas spiediena limenis L _PA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 78,8 78,8 78,8 78,8 | |||
| Skaņas intensitātes limenis L _WA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 93 93 93 93 | |||
| Ierīces vibrācija (K = 1 m/s ^2 ): | m/s ^2 | <2,5 | <2,5 | <2,5 | <2,5 |
| Svars | kg | 10 10,4 11,6 11,7 | |||
lespējams ieviest tehniskus uzlabojumus!
