| Tuotetyyppi | Korkeapainepuhdistin |
| Merkki | Michelin |
| Malli | MPX 17EHDS |
| Nimellisteho | 1,7 kW |
| Käyttöpaine | 8,7 MPa |
| Maksimipaine | 13 MPa |
| Nimellisvirtaama | 5,33 l/min |
| Maksimivirtaama | 7,33 l/min |
| Syöttöjännite | 220-240 V ~ 50/60 Hz |
| Eristysluokka | II (kaksoiseristys) |
| Suojausluokka | IPX5 |
| Tuloveden maksimilämpötila | 50 °C |
| Tuloveden maksimipaine | 1 MPa |
| Nettopaino | 10 kg |
| Taattu äänitehotaso | 93 dB(A) |
| Tärinä (kokonaisarvo) | < 2,5 m/s² |
| Mukana tulevat lisävarusteet | Suutin, pistooli salvan kanssa, pesuainesäiliö, suuttimen puhdistusneula |
| Päätoiminnot | Paineensäätö, säädettävä suutin, Economy- ja Maximum Power -tilat, Total Stop System (TSS) |
| Turvalaitteet | Varoventtiili, pistoolin salpa, lämpösuoja, käynnistysjärjestelmä |
| Huolto ja puhdistus | Vesisuodattimen, suuttimen puhdistus, pesuainesäiliön tyhjennys |
| Suositeltu käyttö | Ajoneuvojen, rakennusten pesu puhtaalla vedellä ja biohajoavalla pesuaineella |
Usein kysytyt kysymykset - MPX 17EHDS MICHELIN
Käyttäjien kysymyksiä aiheesta MPX 17EHDS MICHELIN
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Painepesuri PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi MPX 17EHDS - MICHELIN ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. MPX 17EHDS merkiltä MICHELIN.
KÄYTTÖOHJE MPX 17EHDS MICHELIN
C8 Suure pinna puhastusharja komp.
C17 Lisaseadmete adapter
C9 Adapter
5.4 Ohutusseadised
- Käiviti (H)
Etteantava puhastusaine kogust saab muuta regulaatori abil (F).
Täitke paak (B6) hästi biolaguneva puhastusainega.
8.7 Soovitatav puhastustoiming
9.2 Filtri puhastamine
1.1 Hankkimasi kone on huipputeknologinen tuote, jonka on valmistanut yksi Euroopan asiantuntevimmista korkeapainepesurien valmistajista. Olemme laatineet nämä ohjeet, jotta kykenet hyödyntämään koneen suorituskykyä täydellisesti. Lue ne huolellisesti ja noudata niitä jokaisella käyttökerralla. Käytä kaikkia mahdollisia varotoimia koneen liitännän, käytön ja huollon aikana oman ja lähellä olevien henkilöiden turvallisuuden takaamiseksi. Lue turvallisuusmääräykset huolellisesti ja noudata niitä. Noudattamatta jättämisen seurauksena saattaa olla terveys- ja turvallisuusriskejä ja taloudellisia menetyksiä.
2 TIEDOTUKSET
2.1 Noudata koneessa ja näissä ohjeissa olevien tarrojen ja symbolien ohjeita.
Koneessa ja oppaassa on ainoastaan symbolit, jotka koskevat hankittua konetta. Tarkista, että koneeseen kiinnitetyt symbolit ja tarrat ovat aina ehjiä ja lukukelpoisia. Vaihda ne muussa tapauksessa uusiin ja kiinnitä alkuperäiseen kohtaan.
Huomio - vaara!
Lue ohjeet huolellisesti ennen käyttöä.
Symboli E2 (jos symboli on kuvassa 1) - Osoittaa, että kone on tarkoitettu ammatikäyttöön. Sitä saavat käyttää ainoastaan henkilöt, joilla on kokemusta, teknistä tuntemusta sekä tietoja standardeista ja laeista ja jotka kykenevät suorittamaan käyttöön ja huoltoon tarvittavat toimenpiteet. Konetta eivät saa käyttää lapset, toimintarajoitteiset henkilöt tai muut henkilöt, joilla ei ole kokemusta tai tietoja koneen käytöstä.
Symboli E3 (jos symboli on kuvassa 1) - Osoittaa, että kone on tarkoitettu ei-am-mattimaiseen käyttöön (kotitalous). Toimintarajoitteiset tai kokemattomat henkilöt voivat käyttää sitä ainoastaan valvonnassa tai saatuaan riittävät ohjeet koneen turvalliseen käyttöön ja tietoja käytöstä aiheutuvista riskeistä.
Liikkuvia osia Älä koske.
0 Katkaisimen sammutusasento
I LOW - II HIGH SÄKBEISimen käynnistysasento
Taattu äänitehotaso
Kielto, joka varoittaa käyttäjää, että kansalliset määräykset saattavat kieltää een liitännän juomavesiverkkoon.
Varoitusmerkki, joka varoittaa käyttäjää suuntaamasta vesisuihkua ihmisiä, eläimiä, sähkölaitteita tai konetta kohti.
Tämän koneen eristysluokka on II. Se tarkoittaa, että kone on varustettu vahviste- tai kaksoiseristyksellä (ainoastaan jos symboli on koneessa).
Tämän koneen eristysluokka on I. Se tarkoittaa, että kone on varustettu maadoitusimella (ainoastaan jos symboli on koneessa).
Tämä kone on soveltuvien eurooppalaisten direktiivien mukainen.
Symboli E1 - Osoittaa, että konetta ei saa hävittää kotitalousjätteiden seassa. Se idaan palauttaa jälleenmyyjälle hankittaessa uusi kone. Koneen sähkö- ja elektroniikosia ei tule käyttää uudelleen sopimattomiin tarkoituksiin, sillä ne sisältävät terveyille haitallisia aineita.
Käytä kuulosuojaimia.
Käytä kasvonsuojainta.
Käytä hengityssuojaimia.
Käytä suojakäsineitä.
Käytä turvajalkineita.
Käytä suojavaatetusta.
3 TURVALLISUUSMÄÄRÄYKSET/MUUT VAARAT
3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET
3.1.1 Huomio. ÄLÄ anna lasten käyttää konetta ja valvo, etteivät he leiki sillä.
3.1.2 Huomio. Paineistetut suihkut saattavat väärin käytettyinä olla vaarallisia.
3.1.3 Huomio. ÄLÄ käytä koneessa syttyviä, myrkyllisiä tai ominaisuuksiltaan koneen toiminnalle yhteensopimattomia nesteitä. Koneen käyttö on kiellettyä potentiaalisesti syttyvässä tai räjähdysvaarallisessa tilassa.
3.1.4 Huomio. RÄJÄHDYSVAARA ÄLÄ ruiskuta syttyviä nesteitä.
3.1.5 Huomio. ÄLÄ suuntaa vesisuihkua ihmisiä tai eläimiä kohti.
3.1.6 Huomio. ÄLÄ suuntaa vesisuihkua konetta, jännitteisiä osia tai muita sähkölaitteita kohti.
3.1.7 Huomio. ÄLÄ käytä konetta, jos sen toimintasäteellä on henkilöitä, joilla ei ole yllään suojavaatteita.
3.1.8 Huomio. ÄLÄ suuntaa suihkua itseäsi tai muita ihmisiä kohti puhdistaaksesi vaatteita tai jalkineita.
3.1.9 Huomio. ÄLÄ käytä konetta ulkona sateella.
3.1.10 Huomio. Koneen käyttö on KIELLETTYÄ lapsilta ja henkilöiltä, jotka eivät tunne sen käyttöä tai jotka eivät ole lukeneet sen ohjeita huolellisesti.
3.1.11 Huomio. ÄLÄ koske pistotulppaa ja/tai pistorasiaa märillä käsillä.
3.1.12 Huomio. ÄLÄ käytä konetta, jos sen sähköjohto on vaurioitunut. Jos sähköjohto vaurioituu, sen saa vaihtaa ainoastaan valmistaja, valtuutettu huoltopalvelu tai ammattihenkilö, jotta vaaratilanteet vältetään.
3.1.13 Huomio. ÄLÄ käytä konetta, jos sähköjohto tai tärkeät osat (esim. suojalaitteet, korkeapaineletkut ja pesupistooli) ovat vaurioituneet.
3.1.14 Huomio. ÄLÄ lukitse pesupistoolin vipua toiminta-asentoon.
3.1.15 Huomio. Tarkista, että koneessa on konekilpi. Ilmoita jälleenmyyjälle, jos se puuttuu. Ellei koneessa ole konekilpeä, sitä El saa käyttää. Sen ominaisuuksia ei tunneta ja se saattaa olla vaarallinen.
3.1.16 Huomio. ÄLÄ käsittele tai muuta säätöventtiilin ja suojalaitteiden kalibrointia.
3.1.17 Huomio. ÄLÄ muuta suuttimen suihkun alkuperäistä halkaisijaa.
3.1.18 Huomio. ÄLÄ siirrä konetta SÄHKÖJOHDOSTA vetämällä.
3.1.19 Huomio. Älä aja ajoneuvolla korkeapaineletkun päältä.
3.1.20 Huomio. ÄLÄ siirrä konetta korkeapaineletkusta vetämällä.
3.1.21 Huomio. Renkaisiin, täyttöventtiileihin tai muihin paineistettuihin osiin kohdistettu korkeapainesuihku on potentiaalisesti vaarallinen. Älä käytä pyörivää suutinta. Suihkuta joka tapauksessa vähintään 30 cm:n etäisyydeltä puhdistuksen aikana.
3.1.22 Huomio. Älä käytä ei-alkuperäisiä tai eri mallille tarkoitettuja varusteita. Älä muuta konetta; muutokset mitätöivät vaatimustenmukaisuusvakuutuksen ja vapauttavat valmistajan siviili- ja rikosoikeudellisesta vastuusta.
3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET
3.2.1 Huomio. Kaikki sähköä johtavat osat TULEE SUOJATA vesisuihkulta.
3.2.2 Huomio. Ammattitaitoisen sähköasentajan tulee suorittaa sähköliitäntä standardin IEC 60364-1 mukaan. Asenna vikavirtakytkin, joka katkaisee koneen sähkön maavuotovirran ollessa yli 30 mA 30 ms ajan, tai maadoituspiirin valvontalaite.
3.2.3 Huomio. KÄYNNISTYSVAIHEESSA kone saattaa aiheuttaa verkkohäiriöitä.
3.2.4 Huomio. Vikavirtakytkimen asennus antaa lisäsuojaa henkilöille (30 mA).
3.2.5 Huomio. Ellei mallissa ole pistotulppaa, sen saa asentaa ainoastaan ammattitaitoinen henkilö.
3.2.6 Huomio. Käytä ainoastaan valtuutettuja jatkojohtoja, joiden poikkipinta-ala on asianmukainen.
3.2.7 Huomio. Kytke katkaisin aina pois jättäessäsi koneen ilman valvontaa.
3.2.8
Huomio. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Käytä asianmukaisia suojavaatteita ja henkilönsuojaimia (PPE).
3.2.9 Huomio. IRROTA pistotulppa ennen koneeseen suoritettavia toimenpiteitä.
3.2.10 Huomio. PIDÄ pesupistoolista tukevasti kiinni vivusta vetäessäsi rekyylin vuoksi.
3.2.11 Huomio. NOUDATA paikallisen vesilaitoksen määräyksiä. Standardin IEC 60335-2-79 mukaan kone voidaan liittää suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu standardin EN 12729 mukainen BA-tyypin tyhjentävä takaisinvirtauksen estolaite. Takaisinvirtauksen estolaite voidaan tilata valmistajalta.
3.2.12 Huomio. Takaisinvirtauksen estolaitteeseen virrannut vesi ei sovellu juomavedeksi.
3.2.13 Huomio. AINOASTAAN ammattihenkilö saa huoltaa ja/tai korjata sähköisiä osia.
3.2.14 Huomio. PURA jäännöspaine ennen kuin irrotat letkun koneesta.
3.2.15 Huomio. TARKISTA ruuvien kireys ja koneen osien käyttökunto ennen jokaista käyttöä ja määrääjoin. Varmista, ettei koneessa ole rikkoutuneita tai kuluneita osia.
3.2.16 Huomio. KÄYTÄ ainoastaan korkeapaineletkun / sähköjohdon pinnoitusmateriaaleille sopivia pesuaineita.
3.2.17 Huomio. PIDÄ ihmiset ja eläimet vähintään 15 m:n etäisyydellä.
3.2.18 Huomio. Kone on suunniteltu käyttöön valmistajan toimittamilla tai suosittelemilla pesuaineilla. Niistä poikkeavien pesuaineiden tai kemikaalien käyttö saattaa heikentää sen turvallisuutta.
3.2.19 Huomio. Vältä pesuaineen joutumista iholle ja ennen kaikkea silmiin! Jos sitä joutuu silmiin, huuhdo puhtaalla vedellä ja hakeudu välittömästi lääkäriin!
3.2.20 Huomio. Korkeapaineletkut, liitokset ja liitoskappaleet ovat koneen turvallisuuden kannalta tärkeitä osia. Käytä ainoastaan valmistajan suosittelemia korkeapaineletkuja, liitoksia ja liitoskappaleita.
3.2.21 Huomio. Käytä ainoastaan valmistajan toimittamia tai hyväksymiä alkuperäisiä varaosia, jotta koneen käyttö on turvallista.
3.2.22 Huomio. Sopimattomat jatkojohdot saattavat olla vaarallisia. Jos käytät jatkojohtoa, valitse ulkokäyttöön sopiva tyyppi ja varmista, että liitäntä pysyy kuivana ja etäällä maasta. Käytä johtokelaa, joka pitää pistorasian vähintään 60 mm:n korkeudella maasta.
3.2.23 Huomio. Sammuta kone ja katkaise sen sähkö ennen asennusta, puhdistusta, säätöä, huoltoa, varastointia ja kuljetusta.
3.2.24 Huomio. Työnnä putken puhdistusyksikkö punaiseen merkkiin asti ennen koneen käynnistystä.
4 YLEISET OHJEET (KUVA 1)/SIVU 3
4.1 Käyttöoppaan käyttö
Tämä opas kuuluu tärkeänä osana koneen varusteisiin. Säilytä se huo- lellisesti tulevaa käyttöä varten. Lue se huolellisesti ennen asennusta ja käyttöä. Luovuta opas uudelle omistajalle, jos myyt painepesurin.
4.2 Toimitus
Kone toimitetaan osittain purettuna pahvilaatikossa. Pakkauksen sisältö on esitelty kuvassa 1.
4.2.1 Ohessa toimitetut asiakirjat
A1 Käyttö- ja huolto-opas
A2 Turvaohjeet
A3 Vaatimustenmukaisuusvakuutus
A4 Takuusäännöt
4.3 Pakkausten hävitys
Pakkauksen materiaalit ovat ympäristöystävällisiä. Kierrätä tai hävitä ne käyttömaassa voimassa olevien määräysten mukaan.
Painepesuri on tarkoitettu yksityiseen ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuun irrottamaan pinttynyt lika puhtaalla vedellä ja biologisesti hajoavilla kemiallisilla pesuaineilla.
Ajoneuvojen moottorien pesu on sallittua ainoastaan, jos likainen vesi hävitetään voimassa olevien standardien mukaan.
-Vedentulolämpötila:katso koneessa olevaa konekilpeä.
-Vedentulopaine:min. 0,1 MPa - maks. 1 MPa.
- Ympäröivä lämpötila toiminnan aikana: yli 0 °C.
Kone on standardien IEC 60335-1 ja IEC 60335-2-79 mukainen.
5.2 Käyttäjä
Koneen käyttäjä on osoitettu kuvan 1 symbolilla (ammattimainen tai ei-ammattimainen).
5.3 Pääosat
B2 Tehosuutin
B3 Turvakatkaisimella varustettu pesupistooli
B4 Sähköjohto ja pistotulppa (mallista riippuen)
B5 Korkeapaineletku
B6 Pesuainesäiliö (mallista riippuen)
B7 Öljytulppa (mallista riippuen)
E Suutin
F Pesuaineen säädin (mallista riippuen)
G Paineensäädin (mallista riippuen)
L Vedensuodatin
5.3.1 Varusteet (jos sisältyvät pakkaukseen - katso kuva 1)
C1 Suuttimen puhdistustyökalu
C10 Ruuvit
C2 Pyörivä suutin
C11 Seinätelineet
C3 Kahva
C12 Vipu
C4 Harja
C13 Pesuaineyksikkö
C5 Letkukela
C14 Pyörät
C6 Vedentuloyksikkö
C15 Määrdetuub
C7 Putkien puhdistusyksikkö
C16 Painemittari
C8 Harjayksikkö suurille pinnoille
C17 Varustesovitin
C9 Sovitin
5.4 Suojalaitteet
- Käynnistyskatkaisin (H)
Käynnistyskatkaisin estää koneen tahattoman käytön.
Huomio - vaara!
Älä käsittele tai muuta varoventtiilin kalibrointia.
- Varo- ja/tai paineenrajoitusventtiili.
Varoventtiili toimii myös paineenrajoitusventtiilinä. Kun pesupistooli suljetaan, venttiili avautuu ja vesi kiertää uudelleen pumpun vedentulopuolelta tai venttiili poistaa veden maahan.
- Termostaattiventtiili (D1 mallista riippuen)
Jos veden lämpötila ylittää valmistajan ilmoittaman lämpötilan,
termostaattiventtiili poistaa kuuman veden ja ottaa poistettua vesimäärää vastaavan määrän kylmää vettä, kunnes lämpötila palautuu asianmukaiseksi.
- Turvakatkaisin (D): estää veden tahattoman suihkuamisen.
- Lämpökatkaisin: pysäyttää koneen, jos se ylikuormittuu.
6 ASENNUS (KUVA 2)/SIVU 4
6.1 Kokoonpano
Huomio - vaara!
Kaikki asennus- ja kokoonpanotoimenpiteet tulee suo-koneen virta katkaistuna.
Katso kokoonpanojärjestys kuvasta 2.
6.2 Ilmaustulppien asennus (mallista riippuen)
Jotta öljyvuodot vältetään, kone toimitetaan öljyn täyttöaukot sul-jettuina punaisilla tulpilla. Vaihda ne toimitettuihin ilmaustulppiin.
6.3 Pyörivän suuttimen asennus
(Mallit, joihin asennettu)
Pyörivä suutin lisää pesutehoa.
Käytettäessä pyörivää suutinta paine saattaa laskea 25 % säädettävällä suuttimella saatuun paineeseen nähden. Sen käyttö kuitenkin lisää pesutehoa vesisuihkun pyörivän liikkeen ansiosta.
6.4 Sähkökytkentä
Huomio - vaara!
Tarkista, että verkkojännite ja -taajuus vastaavat kone- sä annettuja arvoja (V/Hz) (kuva 2).
6.4.1 Jatkojohtojen käyttö
Käytä IPX5-suoja-asteen jatkojohtoja ja pistotulppia.
Jatkojohdon johtimien poikkipinta-alan tulee olla verrannollinen sen pituuteen; mitä pidempi jatkojohto, sitä suurempi poikkipinta-ala. Katso taulukkoa l.
6.5 Vesiliitäntä
Huomio - vaara!
Painepesuria saa käyttää ainoastaan suodatetulla tai alla vedellä. Vesihanan virtaaman tulee olla pumpun man mukainen.
Sijoita kone mahdollisimman lähelle vesiliitäntää.
6.5.1 Liitäntäaukot
● Paineliitin (OUTLET)
■ Suodattimella varustettu tulovesiliitin (INLET)
6.5.2 Liitäntä julkiseen vesijohtoverkoon
Kone voidaan liittää suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu voimassa olevien standardien mukainen tyhjentävä takaisinvirtauksen estolaite. Varmista, että letkun halkaisija on vähintään 13 mm ja pituus alle 25 m ja että se on vahvistettu.
6.5.3 Veden imu avoimista astioista
1) Ruuvaa suodattimella varustettu imuletku tulovesiliittimeen (INLET) ja upota se astian pohjalle.
2) Ilmaakone:
a) Irrotatehosuutin.
b) Käynnistä kone ja avaa pesupistoolia, kunnes ulostulevassa vedessä ei ole enää ilmakuplia.
3) Sammuta kone ja ruuvaa tehosuutin takaisin.
Huomautus: maksimi-imukorkeus on 0,5 m. Pyri täyttä- mään imuletku ennen käyttöä.
7 SÄÄDÖT (KUVA 3)/SIVU 5
7.1 Suuttimen säätö (mallista riippuen)
Säädä vesisuihkua säädettävästä suuttimesta (E).
7.2 Pesuaineen syötön säätö
Jotta pesuainetta syötetään oikealla paineella, aseta suutin (E) (mallista riippuen) -asentoon tai asenna pesuaineyksikkö (C13) (mallista riippuen) kuten kuvassa.
Säädä pesuaineen määrä säätimestä (F) (mallista riippuen).
7.3 Käyttöpaineen säätö (mallista riippuen)
Säädä käyttöpaine säätimellä (G). Paine näkyy painemittarissa (jos asennettu).
8 KÄYTTÖ (KUVA 4)/SIVU 5
8.1 Ohjauslaitteet
-Käynnistyskatkaisin(H)
Aseta käynnistyskatkaisin asentoon (ON/I) asettaaksesi moottorin toimintatilaan, jos haluat työskennellä virransäästötilassa ja kuluttaa jopa 30 % vähemmän sähköä.
Aseta käynnistyskatkaisin asentoon (ON/II) asettaaksesi moottorin toimintatilaan, jos haluat työskennellä maksimitehon tilassa eli käyttämällä suurinta tehoa.
Aseta käynnistyskatkaisin (OFF/0)-asentoon pysäyttääksesi koneen.
- Vesisuihkun ohjausvipu (I)
Huomio - vaara!
Konetta tulee käyttää tasaisella ja tukevalla tasolla,
katso kuva 4.
8.2 Käynnistys (kuva 4)
1) Avaa vesihana kokonaan.
2) Vapauta turvakatkaisin (D).
3) Pidä pesupistooli auki muutaman sekunnin ajan ja käynnistä kone asettamalla käynnistyskatkaisin haluttuun työasentoon (ON/I) tai (ON/II).
Huomio - vaara!
Varmista ennen koneen käynnistystä, että se saa asianmukaisesti; kuivakäyttö vaurioittaa konetta. Älä tuuletusritilöitä toiminnan aikana.
TSS-mallit - TSS-malleissa, joissa on automaattinen syötön keskeytys:
- suljettaessa pesupistooli dynaaminen paine sammuttaa auto- maattisesti sähkömoottorin
- avattaessa pesupistooli paineen laskeminen käynnistää sähkömoottorin automaattisesti ja paine palautuu huomaamattoman pienellä viiveellä
- TSS-laitteen moitteettoman toiminnan kannalta on tärkeää, että pesupistoolin sulkemista ja aukaisua eisuoriteta alle 4–5 sekunnin kuluessa.
Vältä kuivakäyttöä, ettei kone vaurioidu. Varmista, että kone saa jatkuvasti vettä.
Älä katkaise vesisuihkua yli 5 minuutiksi toiminnan aikana, ettei kone vaurioidu lämpötilan kasvun seurauksena (malleissa, joissa ei ole TSS-laitetta).
8.3 Pysäytys
1) Aseta käynnistyskatkaisin (OFF/0)-asentoon.
2) Avaa pesupistooli ja poista paine putkista.
3) Kytke turvakatkaisin (D).
8.4 Uudelleenkäynnistys
1) Vapauta turvakatkaisin (D).
2) Avaa pesupistooli ja anna ilman poistua putkista.
3) Aseta käynnistyskatkaisin haluttuun työasentoon (ON/I) tai (ON/II).
8.5 Säilytys
1) Suljevesihana.
2) Pura jäännöspainetta pesupistoolista, kunnes kaikki vesi poistuu koneesta.
3) Sammuta kone (OFF/0).
4) Poista pistotulppa pistorasiasta.
5) Tyhjennä ja pese pesuainesäiliö työskentelyn jälkeen. Käytä säiliön pesuun puhdasta vettä, älä pesuainetta.
6) Aseta pesupistoolin turvakatkaisin (D).
8.6 Pesuaineen täyttö ja käyttö
Pesuaine tulee syöttää kohdassa 7.3 selostetuilla varusteilla ja tavoilla.
Jos käytät koneen ohessa toimitettua alkuperäistä letkua pidempää korkeapaineletkua tai jatkoletkua, pesuaineen tulo saattaa vähentyä tai loppua kokonaan säiliöstä (mallista riippuen).
Täytä säiliö (B6) biologisestierittäin hajoavalla pesuaineella.
8.7 Suositeltava pesutapa
Liuota lika levittämällä kuivalle pinnalle pesuainetta. Työskentele pystysuorilla pinnoilla alhaalta ylöspäin. Anna pesuaineen vaikuttaa 1–2 minuuttia, mutta älä päästä pintaa kuivaksi. Suihkuta korkeapainesuihkulla vähintään 30 cm:n etäisyydeltä ja työskentele alhaalta ylöspäin. Vältä veden leviämistä pesemättömälle pinnalle.
Joissakin tapauksissa lika joudutaan poistamaan mekaanisesti pesu-harjoilla.
Korkeapaine ei aina ole paras tapa saada hyviä pesutuloksia, sillä se saattaa vaurioittaa joitakin pintoja. Vältä säädettävän suuttimen neulasuihkun ja pyörivän suuttimen käyttöä aroilla ja maalatuilla pinnoilla ja paineistetuissa osissa (esim. renkaat, täyttöventtiilit jne.). Hyvä pesutulos riippuu yhtä lailla paineesta kuin vesimäärästä.
Kaikki huoltotoimenpiteet, joita ei ole selostettu tässä luvussa, tulee suorittaa valtuutetussa huoltopalvelussa.
Huomio - vaara!
Irrota pistotulppa pistorasiasta ennen minkään koneeseen suoritettavan huoltotyön aloittamista.
9.1 Suuttimen puhdistus
1) Irrota tehosuutin pesupistoolista.
2) Poista kaikki lika suuttimen reiästä työkalulla (C1).
9.2 Suodattimen puhdistus
Tarkista tulovesi- (L) ja pesuainesuodatin (mallista riippuen) ennen jokaista käyttöä ja puhdista tarvittaessa ohjeiden mukaan.
9.3 Moottorin vapautus (mallista riippuen)
Jos painepesuri on pitkään käyttämättömänä, kalkkikerääntymät saattavat lukita moottorin. Vapauta moottori kääntämällä moottorin akselia työkalulla (M).
9.4 Öljyn täydennys (mallista riippuen)
Täydennä öljyä täyttöaukosta, kunnes saavutat oikean tason.
Katso öljyn ominaisuudet Öljyn ominaisuudet -taulukosta.
9.5 Varastointi
Käytä koneessa syövyttämätöntä ja myrkytöntä jäätymisenestoainetta ennen talvisäilytystä.
Säilytä konetta kuivassa paikassa ja suojaa se jäätymiseltä.
10 VARASTOINTI JA KULJETUS (KUVA 5)/SIVU 6
Varastoi varusteet kuvan 5 mukaisesti.
Kuljeta konetta kuvan 5 mukaisesti.
11 VIANETSINTÄ
| Vika Mahdollinen syy Korjaus | ||
| Pumppu ei tuota määriteltyä painetta. | Suutin kulunut. Vaihda suutin. | |
| Vedensuodatin likainen. Puhdista suodatin (L) (kuva 5). | ||
| Veden tulopaine liian alhainen. Aavaa vesihana kokonaan. | ||
| Ilmaa pääsee järjestelmään. Tarkista liitokset. | ||
| Pumpussa ilmaa. | Sammuta kone ja käytä pesupistoolia, kunnes vesi suih- kuaa ulos tasaisesti. Käynnistä painepesuri uudelleen. | |
| Säädettävä suutin väärässä asennossa. Aseta suutin (E) (+)-asentoon (kuva 3). | ||
| Termostaattiventtiilin laukeaminen | Odota, että veden lämpötila palautuu oikeaksi. | |
| Imukorkeus avoimesta astiasta yli 0,5 m. | Vähennä imukorkeutta. | |
| Pumpun paine vaihtelee. | Vettä tulee ulkopuolisesta säiliöstä. Kytke kone vesijoht overkkoon. | |
| Veden tulolämpötila liian korkea. Laske veden lämpötilaa. | ||
| Suutin on tukossa. Puhdista suutin (kuva 5). | ||
| Likainen tulovesisuodatin (L) Puhdista suodatin (L) (kuva 5). | ||
| Moottori hurisee, mutta ei käynnisty. | Verkkojännite ei ole riittävä. | Tarkista, että verkkojännite vastaa konekilven jännitettä (kuva 2). |
| Jännitteen lasku johtuu jatkojohdosta. Tarkista jatkojoh don mitat. | ||
| Koneen pitkä käyttötauuko Ota yhteyttä lähimpään huol topalveluun. | ||
| TSS-laite viallinen. | Ota yhteyttä lähimpään huoltopalveluun. | |
| Sähkömoottori ei käynnisty. | Sähkövirta puuttuu. | Tarkista, että pistotulppa on kunnolla pistorasiassa ja että siihen tulee virtaa (*). |
| TSS-laite viallinen. | Ota yhteyttä lähimpään huoltopalveluun. | |
| Koneen pitkä käyttötauuko | Vapauta moottori asettamalla työkalu (M) sen takaosassa olevaan reikään (mallista riippuen) (kuva 5). | |
| Vesivuoto | Tiivisteet ovat kuluneet. | Vaihda tiivisteet huoltopalvelussa. |
| Paineen suoraan purkavan varoventtiilin laukeaminen | Ota yhteyttä lähimpään huoltopalveluun. | |
| Liallinen käyttöääni. | Veden lämpötila liian korkea. | Laske veden lämpötilaa (ks. teknisiä tietoja). |
| Öljyvuoto | Tiivisteet ovat kuluneet. | Ota yhteyttä lähimpään huoltopalveluun. |
| Ainoastaan TSS-mallit: kone käynnistyy, vaikka pesupistooli on kiinni. | Viallinen tiiviste korkeapainepuolella tai veden kierrossa. | Ota yhteyttä lähimpään huoltopalveluun. |
| Ainoastaan TSS-mallit: pesupistoo- lin vipua vedettäessä vettä ei tuleulos (kun tulovesiletku on asetettu paikoilleen). | Suutin on tukossa. Puhdista suutin (kuva 5). | |
| Ei ota pesuainetta. | Säädettävä suutin on korkeapaineasennossa. | Aseta suutin (E) -asentoon (kuva 3). |
| Pesuaine on liian sakeaa. | Laimenna vedellä. | |
| Käytössä on korkeapaineletkun jatkoletku. | Käytä alkuperäistä letkua. | |
| Pesuainekierrossa on sakkaa tai kaventumia. | Huuhtele puhtaalla vedellä ja korjaa kaventumat. Jos vika toistuu, ota yhteyttä valtuutettuun huoltopalveluun. | |
| Termostaattiventtiilistä valuu vettä. | Suuttimen sisällä olevan veden lämpötila on ylittänyt konekilvessä ilmoitetun enimmäisarvon. | Älä katkaise vesisuihkua yli 5 minuutiksi toiminnan aikana. |
(*) Jos moottori sammuu toiminnan aikana eikä käynnisty uudelleen, odota 2–3 minuuttia ennen uutta käynnistystä (lämpökatkaisimen laukeaminen). Jos vika toistuu useita kertoja, ota yhteyttä lähimpään huoltopalveluun.


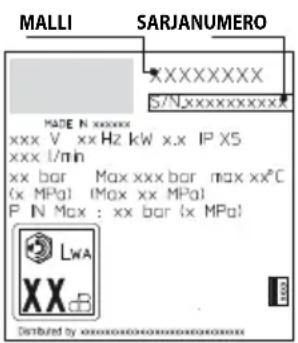

MALLI SARJANUMERO XXXXXXXXX S7Nxxxxxxxxx MADE N xxxxxx xxx V xx Hz kW xx IP X5 xxx L/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P N Max : xx bar (x MPa) LWA XX Dmbuted by xxxxxxxxxxxxxxxxxxxxx12 KUINKA OLLA VAURIOITTAMATTA PINTOJA
HUOMIO
12.1 Koneen käyttö renkaiden pesuun saattaa vaurioittaa renkaita ja olla vaarallista.
12.2 Älä suuntaa korkeapaineista suihkua suoraan renkaaseen.
12.3 Käytä konetta aina matalimmalla paineella suorittaessasi puhdistusta pyörien ja renkaiden lähellä.
12.4 Älä koskaan käytä turbosuutinta ajoneuvon osien pesuun.
12.5 Etsi lisätietoja käyttöoppaan osasta: 8.7 Suositeltava pesutapa.
EY-vaatimustenmukaisuustodistus
Me Annovi Reverberi S.p.A. -yrityksestä, Modena, Italia, vakuutamme että seuraava(t) Michelin -kone(et):
Koneen nimike
Korkeapainepesuri
Mallinro MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Tehonkulutus 1,7 kW 2 kW 2,2 kW 2,5 kW
on(ovat) seuraavien direktiivien mukainen(mukaisia):
2006/42/EY, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EY (lakiasetus 262/2002).
ja valmistettu seuraavien standardien tai standardoitujen asiakirjojen mukaan: EN 60335-1; EN 60335-2-79; EN 55014-1;
EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1;
EN 62233; EN 50581
Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan teknisen eritelmän: Stefano Reverberi / AR Toimitusjohtaja
Via M.L. King 3 - 41122 Modena, Italia
Direktiivissä 2000/14/EY vaadittu vaatimustenmukaisuuden arviointimenettely on toteutettu liitteen V mukaan.
Mallinro MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Mitattu äänitehotaso: 90,3 dB (A) 90,3 dB (A)
90,3 dB (A) 90,3 dB (A)
Taattu äänitehotaso:
93 dB (A) 93 dB (A) 93 dB (A) 93 dB (A)
Pvm: 16.11.2018
MODENA (I)
Stefano Reverberi
Takuu
Takuun voimassaoloaika määrätään tuotteen myyntimaassa voimassa olevissa määräyksissä (ellei valmistaja toisin ilmoita).
Valmistajan takuu kattaa materiaali- ja valmistusviat ja vaatimuksista poikkeavuuden takuun voimassaoloaikana. Siihen sisältyy viallisten osien vaihto ja kohtuullisesti kuluneiden tuotteiden korjaus tai vaihto.
Takuu ei kata normaalisti kuluvia osia (venttiili, mäntä, vesitiiviste, öljytiiviste, jouset, O-renkaat, varusteet kuten letku, pesupistooli, harjat, pyörät jne.).
Takuu ei kata vikoja, jotka johtuvat seuraavista syistä:
- virheellinen tai kielletty käyttö, laiminlyönti
- ammattikäyttö tai vuokraus, jos kone on myyty kotitalouskäyttöön
- oppaassa annettujen huoltomääräysten noudattamatta jättäminen
- valtuuttamattomien henkilöiden tai huoltopalvelujen suorittamat korjaukset
- ei-alkuperäisten varaosien tai varusteiden käyttö
- kuljetuksen tai ylimääräisten esineiden/aineiden aiheuttamat vauriot, onnettomuus
- varastointiin liittyvät ongelmat.
Takuun voimaan saattamiseksi tulee esittää ostotodistus.
Ota huoltopyynnöissä yhteys myyntipisteseen, josta hankit koneen.

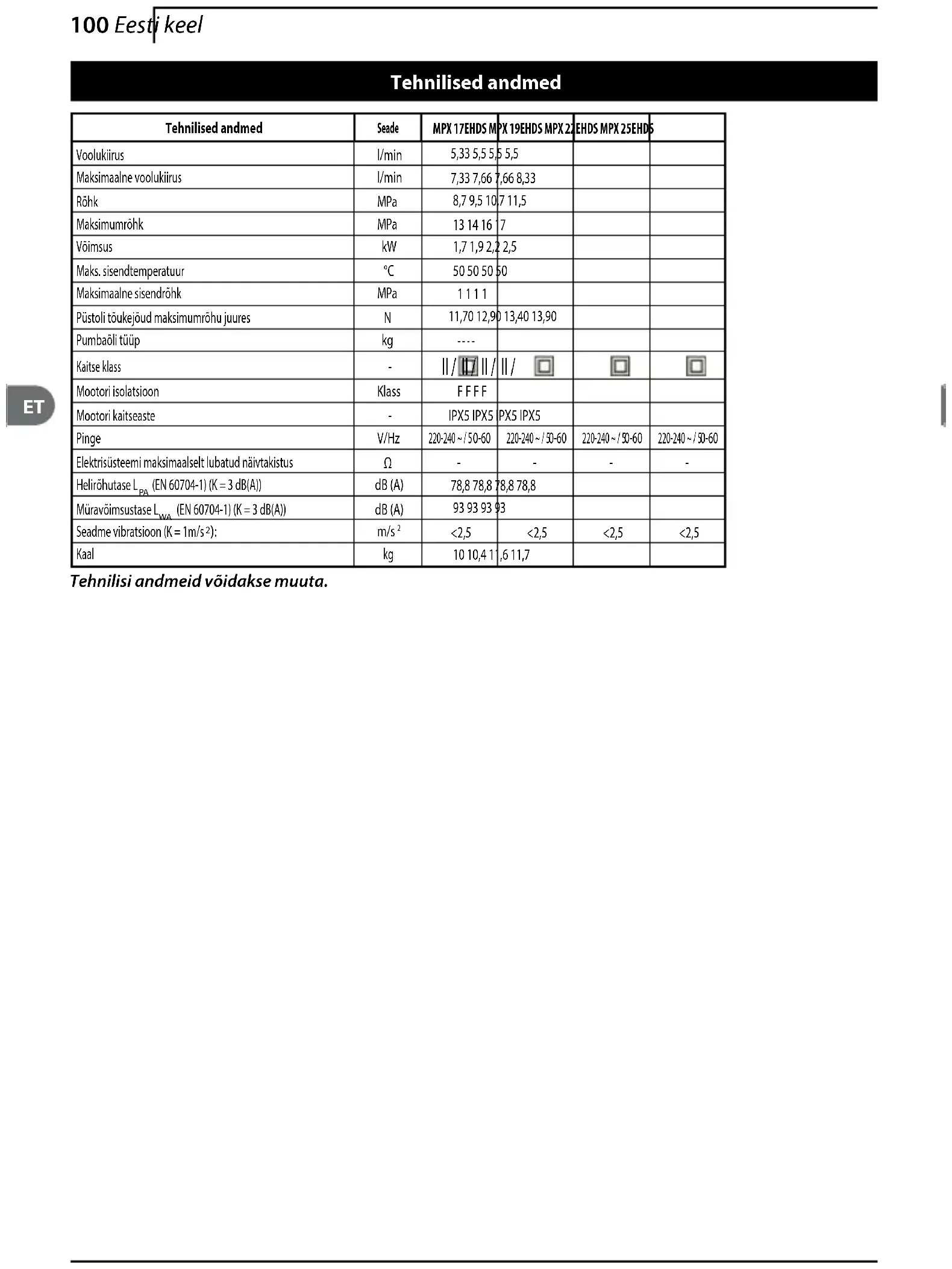

Tekniset tiedot
| Tekniset tiedot Mitt. | MPX 17EHDS MPX 19EHDS MPX 22 | EHDS MPX 25EHDS | |||
| Virtaama | l/min | 5,33 5,5 5,5 5,5 | |||
| Maksimivirtaama | l/min | 7,33 7,66 7,66 8,33 | |||
| Paine | MPa | 8,7 9,5 10 7 11,5 | |||
| Maksimipaine | MPa | 13 14 16 17 | |||
| Teho | kW | 1,7 1,9 2,2 2,5 | |||
| Maks. tulolämpötila | °C | 50 50 50 50 | |||
| Maksimitulopaine | MPa | 1 1 1 1 | |||
| Pesupistoolin työntövoima maksimipaineella | N | 11,70 12,90 13,40 13,90 | |||
| Pumpun öljytyyppi | kg | ---- | |||
| Suojausluokka | - | II / II / II / | |||
| Moottorin eristys | Class | F F F | |||
| Moottorin suojaus | - | IPX5 | IPX5 | ||
| Jännite | V/Hz | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 | ||
| Suurin sallittu verkkoimpedanssi | Ω | - | - | ||
| Äänenpainetaso L_PA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 78,8 78,8 78,8 78,8 | |||
| Änitehotaso L_WA (EN 60704-1) ((K = 3 dB(A)) | dB (A) | 93 93 93 93 | |||
| Koneen tärinä (K = 1 m/ s^2 ): | m/ s^2 | <2,5 | <2,5 | ||
| Paino | kg | 10 10,4 11,6 11,7 | |||
Pidätämme oikeuden teknisiin muutoksiin!
