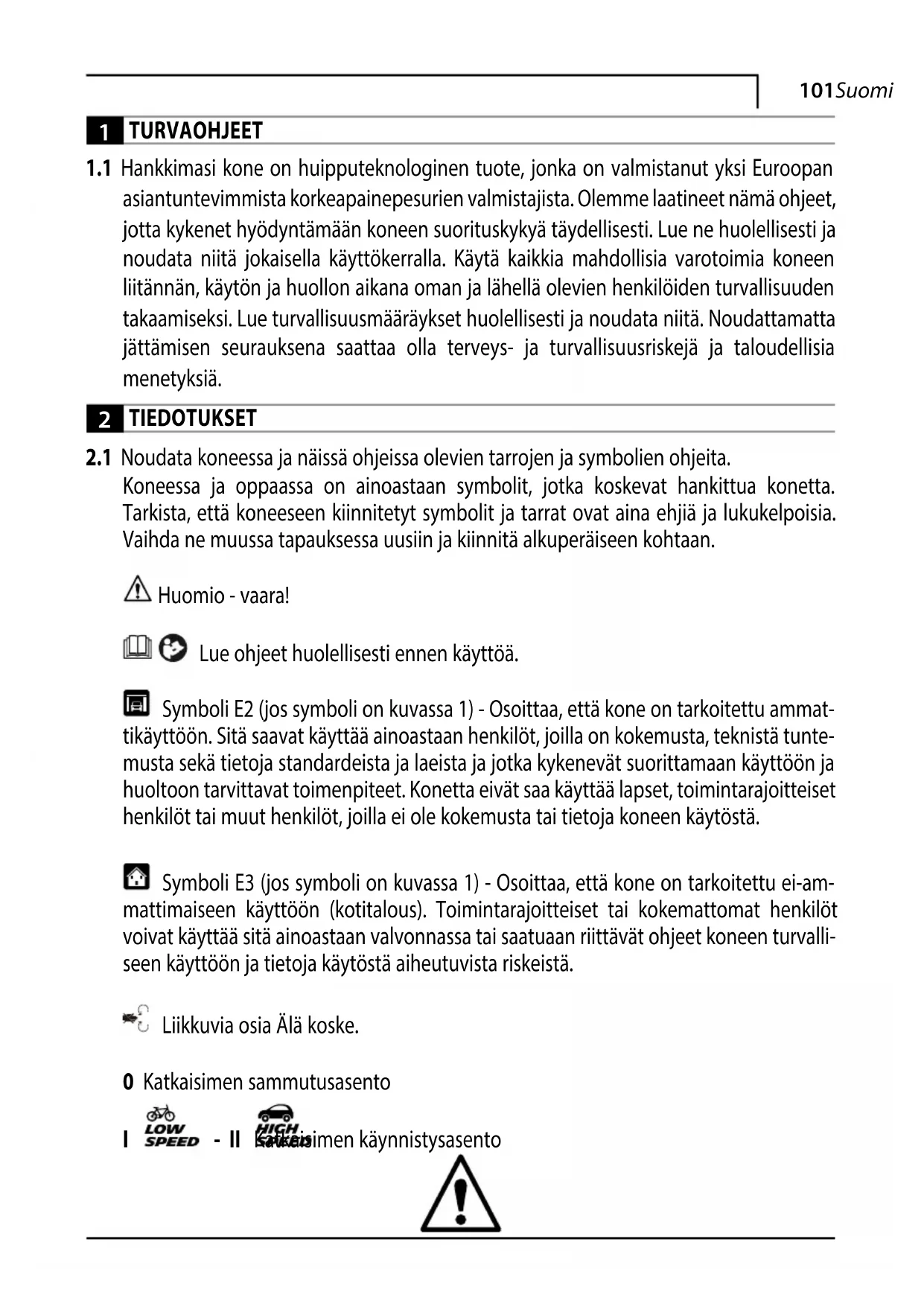

1.1 Hankkimasi kone on huipputeknologinen tuote, jonka on valmistanut yksi Euroopan asiantuntevimmista korkeapainepesurien valmistajista. Olemme laatineet nämä ohjeet, jotta kykenet hyödyntämään koneen suorituskykyä täydellisesti. Lue ne huolellisesti ja noudata niitä jokaisella käyttökerralla. Käytä kaikkia mahdollisia varotoimia koneen liitännän, käytön ja huollon aikana oman ja lähellä olevien henkilöiden turvallisuuden takaamiseksi. Lue turvallisuusmääräykset huolellisesti ja noudata niitä. Noudattamatta jättämisen seurauksena saattaa olla terveys- ja turvallisuusriskejä ja taloudellisia menetyksiä.
2 TIEDOTUKSET
2.1 Noudata koneessa ja näissä ohjeissa olevien tarrojen ja symbolien ohjeita.
Koneessa ja oppaassa on ainoastaan symbolit, jotka koskevat hankittua konetta. Tarkista, että koneeseen kiinnitetyt symbolit ja tarrat ovat aina ehjiä ja lukukelpoisia. Vaihda ne muussa tapauksessa uusiin ja kiinnitä alkuperäiseen kohtaan.
Huomio - vaara!
Lue ohjeet huolellisesti ennen käyttöä.
Symboli E2 (jos symboli on kuvassa 1) - Osoittaa, että kone on tarkoitettu ammatikäyttöön. Sitä saavat käyttää ainoastaan henkilöt, joilla on kokemusta, teknistä tuntemusta sekä tietoja standardeista ja laeista ja jotka kykenevät suorittamaan käyttöön ja huoltoon tarvittavat toimenpiteet. Konetta eivät saa käyttää lapset, toimintarajoitteiset henkilöt tai muut henkilöt, joilla ei ole kokemusta tai tietoja koneen käytöstä.
Symboli E3 (jos symboli on kuvassa 1) - Osoittaa, että kone on tarkoitettu ei-am-mattimaiseen käyttöön (kotitalous). Toimintarajoitteiset tai kokemattomat henkilöt voivat käyttää sitä ainoastaan valvonnassa tai saatuaan riittävät ohjeet koneen turvalliseen käyttöön ja tietoja käytöstä aiheutuvista riskeistä.
Liikkuvia osia Älä koske.
0 Katkaisimen sammutusasento
I LOW - II HIGH SÄKBEISimen käynnistysasento
Taattu äänitehotaso
Kielto, joka varoittaa käyttäjää, että kansalliset määräykset saattavat kieltää een liitännän juomavesiverkkoon.
Varoitusmerkki, joka varoittaa käyttäjää suuntaamasta vesisuihkua ihmisiä, eläimiä, sähkölaitteita tai konetta kohti.
Tämän koneen eristysluokka on II. Se tarkoittaa, että kone on varustettu vahviste- tai kaksoiseristyksellä (ainoastaan jos symboli on koneessa).
Tämän koneen eristysluokka on I. Se tarkoittaa, että kone on varustettu maadoitusimella (ainoastaan jos symboli on koneessa).
Tämä kone on soveltuvien eurooppalaisten direktiivien mukainen.
Symboli E1 - Osoittaa, että konetta ei saa hävittää kotitalousjätteiden seassa. Se idaan palauttaa jälleenmyyjälle hankittaessa uusi kone. Koneen sähkö- ja elektroniikosia ei tule käyttää uudelleen sopimattomiin tarkoituksiin, sillä ne sisältävät terveyille haitallisia aineita.
Käytä kuulosuojaimia.
Käytä kasvonsuojainta.
Käytä hengityssuojaimia.
Käytä suojakäsineitä.
Käytä turvajalkineita.
Käytä suojavaatetusta.
3 TURVALLISUUSMÄÄRÄYKSET/MUUT VAARAT
3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET
3.1.1 Huomio. ÄLÄ anna lasten käyttää konetta ja valvo, etteivät he leiki sillä.
3.1.2 Huomio. Paineistetut suihkut saattavat väärin käytettyinä olla vaarallisia.
3.1.3 Huomio. ÄLÄ käytä koneessa syttyviä, myrkyllisiä tai ominaisuuksiltaan koneen toiminnalle yhteensopimattomia nesteitä. Koneen käyttö on kiellettyä potentiaalisesti syttyvässä tai räjähdysvaarallisessa tilassa.
3.1.4 Huomio. RÄJÄHDYSVAARA ÄLÄ ruiskuta syttyviä nesteitä.
3.1.5 Huomio. ÄLÄ suuntaa vesisuihkua ihmisiä tai eläimiä kohti.
3.1.6 Huomio. ÄLÄ suuntaa vesisuihkua konetta, jännitteisiä osia tai muita sähkölaitteita kohti.
3.1.7 Huomio. ÄLÄ käytä konetta, jos sen toimintasäteellä on henkilöitä, joilla ei ole yllään suojavaatteita.
3.1.8 Huomio. ÄLÄ suuntaa suihkua itseäsi tai muita ihmisiä kohti puhdistaaksesi vaatteita tai jalkineita.
3.1.9 Huomio. ÄLÄ käytä konetta ulkona sateella.
3.1.10 Huomio. Koneen käyttö on KIELLETTYÄ lapsilta ja henkilöiltä, jotka eivät tunne sen käyttöä tai jotka eivät ole lukeneet sen ohjeita huolellisesti.
3.1.11 Huomio. ÄLÄ koske pistotulppaa ja/tai pistorasiaa märillä käsillä.
3.1.12 Huomio. ÄLÄ käytä konetta, jos sen sähköjohto on vaurioitunut. Jos sähköjohto vaurioituu, sen saa vaihtaa ainoastaan valmistaja, valtuutettu huoltopalvelu tai ammattihenkilö, jotta vaaratilanteet vältetään.
3.1.13 Huomio. ÄLÄ käytä konetta, jos sähköjohto tai tärkeät osat (esim. suojalaitteet, korkeapaineletkut ja pesupistooli) ovat vaurioituneet.
3.1.14 Huomio. ÄLÄ lukitse pesupistoolin vipua toiminta-asentoon.

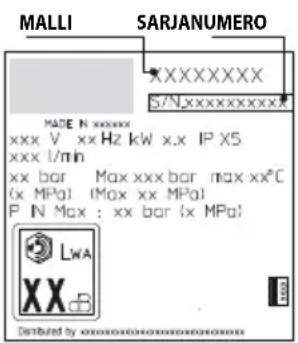

3.1.15 Huomio. Tarkista, että koneessa on konekilpi. Ilmoita jälleenmyyjälle, jos se puuttuu. Ellei koneessa ole konekilpeä, sitä El saa käyttää. Sen ominaisuuksia ei tunneta ja se saattaa olla vaarallinen.
3.1.16 Huomio. ÄLÄ käsittele tai muuta säätöventtiilin ja suojalaitteiden kalibrointia.
3.1.17 Huomio. ÄLÄ muuta suuttimen suihkun alkuperäistä halkaisijaa.
3.1.18 Huomio. ÄLÄ siirrä konetta SÄHKÖJOHDOSTA vetämällä.
3.1.19 Huomio. Älä aja ajoneuvolla korkeapaineletkun päältä.
3.1.20 Huomio. ÄLÄ siirrä konetta korkeapaineletkusta vetämällä.
3.1.21 Huomio. Renkaisiin, täyttöventtiileihin tai muihin paineistettuihin osiin kohdistettu korkeapainesuihku on potentiaalisesti vaarallinen. Älä käytä pyörivää suutinta. Suihkuta joka tapauksessa vähintään 30 cm:n etäisyydeltä puhdistuksen aikana.
3.1.22 Huomio. Älä käytä ei-alkuperäisiä tai eri mallille tarkoitettuja varusteita. Älä muuta konetta; muutokset mitätöivät vaatimustenmukaisuusvakuutuksen ja vapauttavat valmistajan siviili- ja rikosoikeudellisesta vastuusta.
3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET
3.2.1 Huomio. Kaikki sähköä johtavat osat TULEE SUOJATA vesisuihkulta.
3.2.2 Huomio. Ammattitaitoisen sähköasentajan tulee suorittaa sähköliitäntä standardin IEC 60364-1 mukaan. Asenna vikavirtakytkin, joka katkaisee koneen sähkön maavuotovirran ollessa yli 30 mA 30 ms ajan, tai maadoituspiirin valvontalaite.
3.2.3 Huomio. KÄYNNISTYSVAIHEESSA kone saattaa aiheuttaa verkkohäiriöitä.
3.2.4 Huomio. Vikavirtakytkimen asennus antaa lisäsuojaa henkilöille (30 mA).
3.2.5 Huomio. Ellei mallissa ole pistotulppaa, sen saa asentaa ainoastaan ammattitaitoinen henkilö.
3.2.6 Huomio. Käytä ainoastaan valtuutettuja jatkojohtoja, joiden poikkipinta-ala on asianmukainen.
3.2.7 Huomio. Kytke katkaisin aina pois jättäessäsi koneen ilman valvontaa.
3.2.8
Huomio. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Käytä asianmukaisia suojavaatteita ja henkilönsuojaimia (PPE).
3.2.9 Huomio. IRROTA pistotulppa ennen koneeseen suoritettavia toimenpiteitä.
3.2.10 Huomio. PIDÄ pesupistoolista tukevasti kiinni vivusta vetäessäsi rekyylin vuoksi.
3.2.11 Huomio. NOUDATA paikallisen vesilaitoksen määräyksiä. Standardin IEC 60335-2-79 mukaan kone voidaan liittää suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu standardin EN 12729 mukainen BA-tyypin tyhjentävä takaisinvirtauksen estolaite. Takaisinvirtauksen estolaite voidaan tilata valmistajalta.
3.2.12 Huomio. Takaisinvirtauksen estolaitteeseen virrannut vesi ei sovellu juomavedeksi.
3.2.13 Huomio. AINOASTAAN ammattihenkilö saa huoltaa ja/tai korjata sähköisiä osia.
3.2.14 Huomio. PURA jäännöspaine ennen kuin irrotat letkun koneesta.
3.2.15 Huomio. TARKISTA ruuvien kireys ja koneen osien käyttökunto ennen jokaista käyttöä ja määrääjoin. Varmista, ettei koneessa ole rikkoutuneita tai kuluneita osia.
3.2.16 Huomio. KÄYTÄ ainoastaan korkeapaineletkun / sähköjohdon pinnoitusmateriaaleille sopivia pesuaineita.
3.2.17 Huomio. PIDÄ ihmiset ja eläimet vähintään 15 m:n etäisyydellä.
3.2.18 Huomio. Kone on suunniteltu käyttöön valmistajan toimittamilla tai suosittelemilla pesuaineilla. Niistä poikkeavien pesuaineiden tai kemikaalien käyttö saattaa heikentää sen turvallisuutta.
3.2.19 Huomio. Vältä pesuaineen joutumista iholle ja ennen kaikkea silmiin! Jos sitä joutuu silmiin, huuhdo puhtaalla vedellä ja hakeudu välittömästi lääkäriin!
3.2.20 Huomio. Korkeapaineletkut, liitokset ja liitoskappaleet ovat koneen turvallisuuden kannalta tärkeitä osia. Käytä ainoastaan valmistajan suosittelemia korkeapaineletkuja, liitoksia ja liitoskappaleita.
3.2.21 Huomio. Käytä ainoastaan valmistajan toimittamia tai hyväksymiä alkuperäisiä varaosia, jotta koneen käyttö on turvallista.
3.2.22 Huomio. Sopimattomat jatkojohdot saattavat olla vaarallisia. Jos käytät jatkojohtoa, valitse ulkokäyttöön sopiva tyyppi ja varmista, että liitäntä pysyy kuivana ja etäällä maasta. Käytä johtokelaa, joka pitää pistorasian vähintään 60 mm:n korkeudella maasta.
3.2.23 Huomio. Sammuta kone ja katkaise sen sähkö ennen asennusta, puhdistusta, säätöä, huoltoa, varastointia ja kuljetusta.
3.2.24 Huomio. Työnnä putken puhdistusyksikkö punaiseen merkkiin asti ennen koneen käynnistystä.
4 YLEISET OHJEET (KUVA 1)/SIVU 3
4.1 Käyttöoppaan käyttö
Tämä opas kuuluu tärkeänä osana koneen varusteisiin. Säilytä se huo- lellisesti tulevaa käyttöä varten. Lue se huolellisesti ennen asennusta ja käyttöä. Luovuta opas uudelle omistajalle, jos myyt painepesurin.
4.2 Toimitus
Kone toimitetaan osittain purettuna pahvilaatikossa. Pakkauksen sisältö on esitelty kuvassa 1.
4.2.1 Ohessa toimitetut asiakirjat
A1 Käyttö- ja huolto-opas
A2 Turvaohjeet
A3 Vaatimustenmukaisuusvakuutus
A4 Takuusäännöt
4.3 Pakkausten hävitys
Pakkauksen materiaalit ovat ympäristöystävällisiä. Kierrätä tai hävitä ne käyttömaassa voimassa olevien määräysten mukaan.
Painepesuri on tarkoitettu yksityiseen ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuun irrottamaan pinttynyt lika puhtaalla vedellä ja biologisesti hajoavilla kemiallisilla pesuaineilla.
Ajoneuvojen moottorien pesu on sallittua ainoastaan, jos likainen vesi hävitetään voimassa olevien standardien mukaan.
-Vedentulolämpötila:katso koneessa olevaa konekilpeä.
-Vedentulopaine:min. 0,1 MPa - maks. 1 MPa.
- Ympäröivä lämpötila toiminnan aikana: yli 0 °C.
Kone on standardien IEC 60335-1 ja IEC 60335-2-79 mukainen.
5.2 Käyttäjä
Koneen käyttäjä on osoitettu kuvan 1 symbolilla (ammattimainen tai ei-ammattimainen).
5.3 Pääosat
B2 Tehosuutin
B3 Turvakatkaisimella varustettu pesupistooli
B4 Sähköjohto ja pistotulppa (mallista riippuen)
B5 Korkeapaineletku
B6 Pesuainesäiliö (mallista riippuen)
B7 Öljytulppa (mallista riippuen)
E Suutin
F Pesuaineen säädin (mallista riippuen)
G Paineensäädin (mallista riippuen)
L Vedensuodatin
5.3.1 Varusteet (jos sisältyvät pakkaukseen - katso kuva 1)
C1 Suuttimen puhdistustyökalu
C10 Ruuvit
C2 Pyörivä suutin
C11 Seinätelineet
C3 Kahva
C12 Vipu
C4 Harja
C13 Pesuaineyksikkö
C5 Letkukela
C14 Pyörät
C6 Vedentuloyksikkö
C15 Määrdetuub
C7 Putkien puhdistusyksikkö
C16 Painemittari
C8 Harjayksikkö suurille pinnoille
C17 Varustesovitin
C9 Sovitin
5.4 Suojalaitteet
