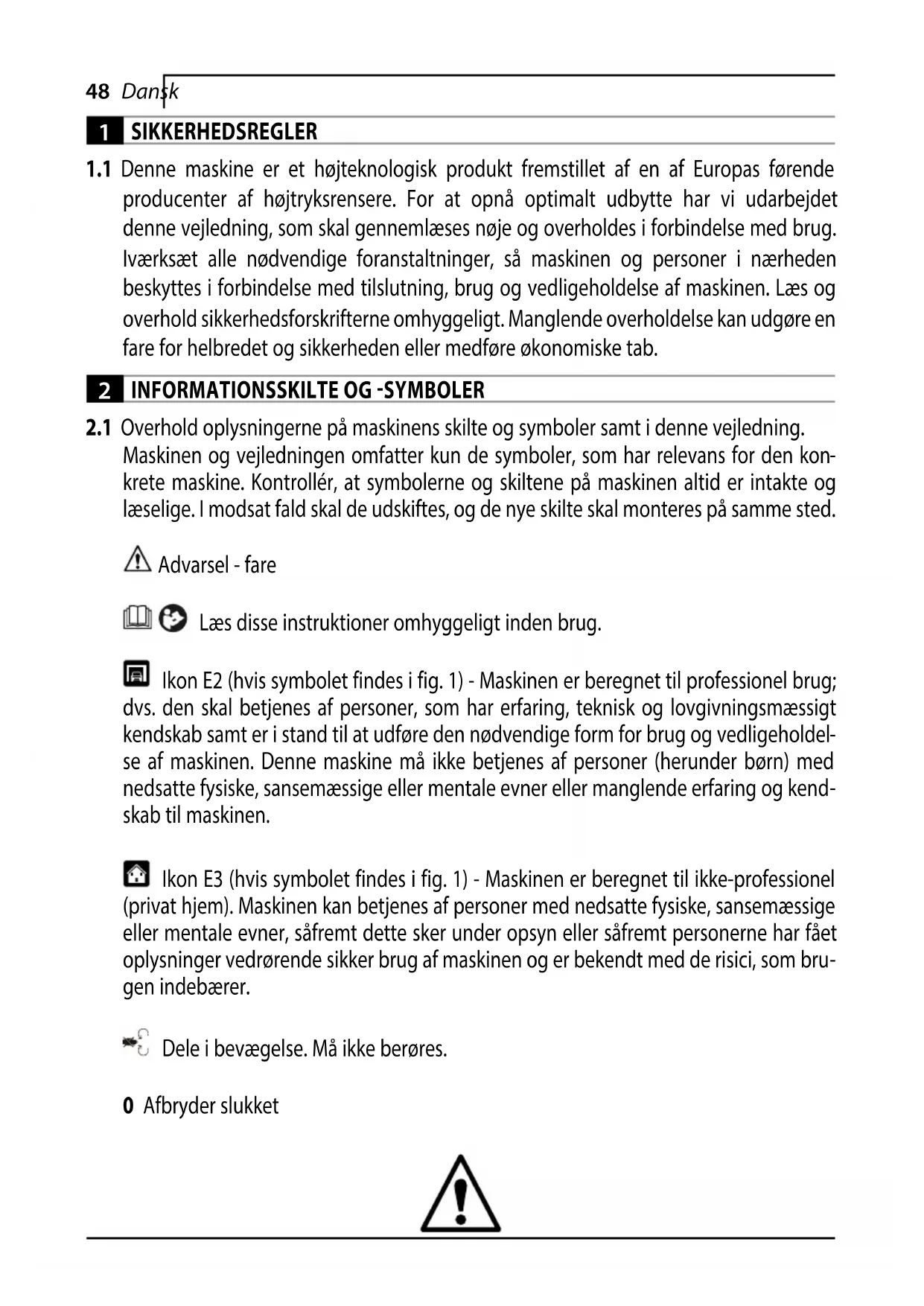

BRUGSANVISNING MPX 25EHDS MICHELIN
1.1 Denne maskine er et højteknologisk produkt fremstillet af en af Europas førende producenter af højtryksrensere. For at opnå optimalt udbytte har vi udarbejdet denne vejledning, som skal gennemlæses nøje og overholdes i forbindelse med brug. Iværksæt alle nødvendige foranstaltninger, så maskinen og personer i nærheden beskyttes i forbindelse med tilslutning, brug og vedligeholdelse af maskinen. Læs og overhold sikkerhedsforskrifterne omhyggeligt. Manglende overholdelse kan udgøre en fare for helbredet og sikkerheden eller medføre økonomiske tab.
2.1 Overhold oplysningerne på maskinens skilte og symboler samt i denne vejledning. Maskinen og vejledningen omfatter kun de symboler, som har relevans for den konkrete maskine. Kontrollér, at symbolerne og skiltene på maskinen altid er intakte og læselige. I modsat fald skal de udskiftes, og de nye skilte skal monteres på samme sted.
Advarsel - fare
Læs disse instruktioner omhyggeligt inden brug.
Ikon E2 (hvis symbolet findes i fig. 1) - Maskinen er beregnet til professionel brug; dvs. den skal betjenes af personer, som har erfaring, teknisk og lovgivningsmæssigt kendskab samt er i stand til at udføre den nødvendige form for brug og vedligeholdelse af maskinen. Denne maskine må ikke betjenes af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner eller manglende erfaring og kendskab til maskinen.
Ikon E3 (hvis symbolet findes i fig. 1) - Maskinen er beregnet til ikke-professionel (privat hjem). Maskinen kan betjenes af personer med nedsatte fysiske, sansemæssige eller mentale evner, såfremt dette sker under opsyn eller såfremt personerne har fået oplysninger vedrørende sikker brug af maskinen og er bekendt med de risici, som brugen indebærer.
Dele i bevægelse. Må ikke berøres.
0 Afbryder slukket
I -Afbryder speed
Garanteret lydeffektniveau
Forbud, som gør brugeren opmærksom på, at den nationale lovgivning kan forby-ilslutning af produktet til drikkevandsforsyningen.
Faresignal, som gør brugeren opmærksom på, at vandstrålen ikke må rettes mod personer, dyr, elektrisk udstyr eller selve maskinen.
Dette produkt er i isoleringsklasse II. Dette indebærer, at maskinen er udstyret med forstærket eller dobbelt isolering (kun hvis dette symbol findes på maskinen).
Dette produkt er i isoleringsklasse I. Dette indebærer, at maskinen er udstyret med ordfejlsleder (kun hvis dette symbol findes på maskine).
Dette produkt opfylder kravene i de gældende EU-direktiver på området.
Ikon E1 - Højtryksrenseren må ikke bortskaffes som almindeligt affald. Maskinen indleveres til forhandleren i forbindelse med køb af en ny højtryksrenser. Maskinens triske og elektroniske dele må ikke genbruges til ikke tilladte formål, idet de indeder sundhedsskadelige stoffer.
Benyt ørepropper.
Benyt visir.
Benyt åndedrætsværn.
Benyt beskyttelseshandsker.
Benyt sikkerhedssko.
Benyt sikkerhedsbeklædning.
3 SIKKERHEDSFORSKRIFTER/RESTERENDE RISICI
3.1 FORSKRIFTER: FORBUD
3.1.1 ADVARSEL: Maskinen må ikke benyttes af børn. Hold opsyn med børnene, så de ikke benytter maskinen som legetøj.
3.1.2 ADVARSEL: Højtryksstrålerne kan udgøre en fare, hvis de ikke anvendes korrekt.
3.1.3 ADVARSEL: BENYT IKKE apparatet sammen med brandfarlige og giftige væsker eller med væsker, som hindrer korrekt funktion i apparatet. Det er forbudt at benytte apparatet i omgivelser med brand- og eksplosionsfare.
3.1.4 ADVARSEL: EKSPLOSIONSFARE. MÅ IKKE benyttes til brandfarlige væsker.
3.1.5 ADVARSEL: RET IKKE vandstrålen mod personer eller dyr.
3.1.6 ADVARSEL: RET IKKE vandstrålen mod maskinen, det elektriske udstyr eller mod andre elektriske maskiner.
3.1.7 ADVARSEL: BRUG IKKE maskinen, hvis personer uden beskyttelsesbeklædning opholder sig inden for dens arbejdsradius.
3.1.8 ADVARSEL: RET IKKE strålen mod dig selv eller andre for at rense beklædning eller fodtøj.
3.1.9 ADVARSEL: BENYT IKKE maskinen udendørs i regnvejr.
3.1.10 ADVARSEL: Maskinen må IKKE betjenes af børn, handicappede og personer, som ikke har læst og forstået disse oplysninger.
3.1.11 ADVARSEL: BER∅R IKKE stikket og/eller stikkontakten med våde hænder.
3.1.12 ADVARSEL: BENYT IKKE maskine, hvis ledningen er beskadiget. Hvis ledningen er beskadiget, skal den udskiftes af producenten, af et autoriseret servicecenter eller af personer med tilsvarende kvalifikationer for at undgå farer med betydning for sikkerheden.
3.1.13 ADVARSEL: Benyt IKKE maskinen, hvis en forsyningsledning eller vigtige dele (såsom sikkerhedsanordninger, højtryksslanger, pistol) er beskadiget.
3.1.14 ADVARSEL: Lås IKKE pistolens greb i positionen for funktion.
3.1.15 ADVARSEL: Kontrollér, at maskinen er udstyret med dataplade. Kontakt forhandleren, hvis skiltet mangler. Maskiner uden dataplade må IKKE benyttes, idet de er anonyme og kan udgøre en fare.
3.1.16 ADVARSEL: Sikkerhedsventilens og sikkerhedsanordningernes kalibrering må IKKE ændres.
3.1.17 ADVARSEL: Ændre ikke dysens originale diameter.
3.1.18 ADVARSEL: Flyt IKKE maskinen ved at trække i LEDNINGEN.
3.1.19 ADVARSEL: Sørg for, at motorkøretøjer ikke kører hen over højtryksslangen.
3.1.20 ADVARSEL: Flyt IKKE maskinen ved at trække i højtryksslangen.
3.1.21 ADVARSEL: Hvis højtryksstrålen rettes mod dæk, dækventiler og andre dele under tryk, udgør den en potentiel fare. Undgå brug af kittet med den roterende dyse, og sørg for at holde dysen i en afstand på mindst 30 cm under rengøringen.
3.1.22 ADVARSEL: Det er forbudt at benytte uoriginalt udstyr og udstyr, som ikke er beregnet specifikt til den pågældende model. Det er forbudt at ændre maskinen. Eventuelle ændringer medfører bortfald af konformitetserklæringen og fritager producenten for civil- og strafferetsligt ansvar.
3.2 FORSKRIFTER: PÅBUD
3.2.1 ADVARSEL: Alle strømførende dele SKAL BESKYTTES mod vandstrålen.
3.2.2 ADVARSEL: Den elektriske tilslutning skal udføres af en kvalificeret elektriker i overensstemmelse med standard IEC 60364-1. Det anbefales at montere en jordfejlsafbryder, som afbryder strømforsyningen til maskinen, hvis jordfejlstrømmen overskrider 30 mA i 30 ms, eller en kontrolanordning i jordkredsløbet.
3.2.3 ADVARSEL: Maskinen kan skabe spændingsforstyrrelser I FORBINDELSE MED start.
3.2.4 ADVARSEL: Jordfejlsafbryderens funktion udgør en supplerende beskyttelse for personalet (30 mA).
3.2.5 ADVARSEL: På modeller uden stik skal installationen udføres af kvalificeret personale.
3.2.6 ADVARSEL: Brug kun autoriserede forlængerledninger med et passende tværsnit.
3.2.7 ADVARSEL: Frakobl altid afbryderen, när maskinen efterlades uden opsyn.
3.2.8
ADVARSEL: Det høje tryk kan medføre udslyngning af dele. Benyt altid beskyttelsesbeklædning og personlige værnemidler (PV).
3.2.9 ADVARSEL: FJERN stikket fra stikkontakten inden udførelse af arbejde på maskinen.
3.2.10 ADVARSEL: HOLD FAST omkring pistolen, når der trækkes i grebet, idet der er fare for udslyngning.
3.2.11 ADVARSEL: OVERHOLD forskrifterne fra den lokale vandforsyningsmyndighed. I henhold til standarden IEC 60335-2-79 må maskinen kun forbindes direkte til drikkevandsforsyningen, hvis der i forsyningsslangen installeres en ventil, der forhindrer tilbagestrømning og samtidigt muliggør dræning (type BA) jf. standarden EN 12729. Ventilen, der forhindrer tilbagestrømning, kan bestilles hos producenten.
3.2.12 ADVARSEL: Vandet i ventilerne til forhindring af tilbagestrømning er ikke drikkevand.
3.2.13 ADVARSEL: Vedligeholdelse og/eller reparation af de elektriske komponenter SKAL udføres af kvalificeret personale.
3.2.14 ADVARSEL: UDLIGN resttrykket inden slangen kobles fra maskinen.
3.2.15 ADVARSEL: KONTROLLÉR hver gang ingen brug og regelmæssigt fastspændingen af skruerne samt at maskinens komponenter er i god stand. Kontrollér, om der er slidte eller beskadigede dele.
3.2.16 ADVARSEL: BENYT kun rengøringsmidler, der er egnede til højtryksslangens/ledningens beklædning.
3.2.17 ADVARSEL: S∅RG FOR, at personer og dyr opholder sig på min. 15 meters afstand.
3.2.18 ADVARSEL: Denne maskine er projekteret til brug med de rengøringsmidler, der leveres eller anbefales af producenten. Brug af andre rengøringsmidler eller kemiske produkter kan øve negativ indflydelse på maskinens sikkerhed.
3.2.19 ADVARSEL: Undgå, at rengøringsmidlet kommer i kontakt med huden - specielt øjnene! Skyl med rent vand og søg straks læge, hvis rengøringsmidlet kommer i øjnene.
3.2.20 ADVARSEL: Højtryksslangerne, koblingerne og samlingerne har en vigtig sikkerhedsmæssig betydning for maskinen. Benyt udelukkende de højtryksslanger, koblinger og samlinger, som anbefales af producenten.
3.2.21 ADVARSEL: Benyt udelukkende originale reservedele fra producenten eller reservedele, som er godkendt af producenten, for at garantere maskinens sikkerhed.
3.2.22 ADVARSEL: Uegnede forlængerledninger kan udgøre en fare. Vælg ved brug af en forlængerledning en type, der er egnet til udendørs brug, og kontrollér, at tilslutningen holdes tør og hævet over jorden. I den forbindelse anbefales det at benytte en kabeltromle, som holder stikket ca. 60 mm over jorden.
3.2.23 ADVARSEL: Sluk maskinen og frakobl strømmen inden montering, rengøring, justering, vedligeholdelse, opbevaring og transport.
3.2.24 ADVARSEL: Stik udstyret til rengøring af slanger ind til det røde hak, inden maskinen tændes.
4 GENERELLE OPLYSNINGER (FIG.1)/SIDE 3
4.1 Brug af vejledningen
Denne vejledning udgør en vigtig del af maskinen og skal opbevares til senere brug. Læs vejledningen omhyggeligt inden installation og brug. Ved et eventuelt salg af højtryksrenseren anbefales det også at udlevere vejledningen.
4.2 Levering
Maskinen leveres delvist afmonteret i en papemballage.
Leveringens forskellige dele er vist i fig. 1.
4.2.1 Medfølgende dokumentation
A1 Betjenings- og vedligeholdelsesvejledning
A2 Sikkerhedsregler
A3 konformitetserklæring
A4 Garanti
4.3 Bortskaffelse af emballage
Emballagen er af genbrugsmateriale og bør bortskaffes i henhold til lokale regler herom.
5 TEKNISKE OPLYSNINGER (FIG.1)/SIDE 3
5.1 Tilsigtet anvendelse
Maskinen er beregnet til særskilt brug til rengøring af køretøjer, maskiner, både, murværk osv. Maskinen benyttes til fjernelse af vanskeligt snavs ved hjælp af rent vand og biologisk nedbrydelige kemiske rengøringsmidler.
Motorkøretøjers motorer må kun rengøres på steder, hvor det snavsede vand bortskaffes med overholdelse af kravene i de gældende standarder.
-Vandetsindløbstemperatur:se mærkedata på maskinen.
-Vandetsindløbstryk:min. 0,1 MPa - maks. 1 MPa.
Maskinen opfylder kravene i standarderne IEC 60335-1 og IEC 60335-2-79.
5.2 Maskinens bruger
Vedrørende identifikation af de nødvendige kvalifikationer for maskinens bruger (professionel eller ikke-professionel) henvises til ikonet i fig. 1.
5.3 Hovedkomponenter
B2 Lanse
B3 Pistol med sikkerhedsgreb
B4 Ledning med stik (afhængigt af model)
B5 Højtryksslange
B6 Beholder til rengøringsmiddel (afhængigt af model)
B7 Oliedæksel (afhængigt af model)
E Dyse
F Regulator for rengøringsmiddel (afhængigt af model)
G Trykregulator (afhængigt af model)
L Vandfilter
5.3.1 Tilbehør (hvis omfattet af leveringen - se fig. 1).
C1 Værktøj til rengøring af strålespids
C2 Roterende dyse
C3 Håndtag
C4 Børste
C5 Slangetromle
C6 Vandfilter
C7 Udstyring til rengøring af slanger
C8 Roterende børste til store
overflader
C9 Adapter
C10 Beslag
C11 Vægkonsoller
C12 Greb
C13 Rengøringsanordning
C14 Hjul
C15 Tube med smørefedt
C16 Manometer
5.4 Sikkerhedsanordninger
Startanordningen hindrer utilsigtet brug af maskinen.
Advarsel - fare!
Sikkerhedsventilens kalibrering må ikke ændres.
- Sikkerheds- og/eller trykbegrænsningsventil.
Sikkerhedsventilen fungerer også som trykbegrænsningsventil.
Når pistolen lukkes, åbnes ventilen og vandet recirkuleres gennem pumpeindløbet, eller løber ud på jorden.
- Termostatventil (D1 hvis monteret)
Hvis vandtemperaturen overskrider den temperatur, som er fast-sat af producenten, bortleder termostatventilen det varme vand og indsuger en tilsvarende mængde koldt vand for at genetablere den korrekte temperatur.
- Sikkerhedsgreb (D): Hindrer utilsigtet tænding af vandstrålen.
- Motorsikring: Sikringen standser maskinen i tilfælde af overbelastning.
6 INSTALLATION (FIG. 2)/SIDE 4
6.1 Montering
Advarsel - fare!
Maskinen skal være frakoblet i forbindelse med instal- og montering.
Se fig. 2 vedrørende rækkefølgen i forbindelse med montering.
6.2 Montering af udluftningsproppen (afhængigt af model)
For at undgå olielækager er maskinens oliestudser ved levering lukket med røde propper, som skal udskiftes med de medfølgende udluftningspropper.
6.3 Montering af roterende dyse
(afhængigt af model)
Vaskekraften øges, hvis man anvender kittet med den roterende dyse.
Brugen af den roterende dyse kan medføre et trykfald på 25 % i forhold til det tryk, som opnås ved hjælp af den justerbare strålespids. Vandstrålens roterende effekt gør det muligt at sprede en øget vaskekraft.
6.4 Tilslutning af strøm
Advarsel - fare!
Kontrollér, at stikkontaktens netspænding og frekvens svarer til angivelserne på datapladen (fig. 2).
6.4.1 Brug af forlængerledninger
Brug forlængerledninger og stik med beskyttelsesgrad IPX5.
Forlængerledningernes tværsnit skal være proportionalt med længden, dvs. jo længere forlængerledningerne er, jo større skal tværsnittet være. Se tabel l.
6.5 Tilslutning til vandforsyning
Advarsel - fare!
Indsug kun filtreret eller rent vand. Vandhanen skal t svare til pumpens kapacitet.
Anbring maskinen så tæt som muligt på vandforsyningskilden.
6.5.1 Tilslutningsstudser
6.5.2 Tilslutning til lokal vandforsyning
I henhold til de gældende standarder må maskinen kun forbindes direkte til drikkevandsforsyningen, hvis der i for-syningsslangen installeres en ventil, der forhindrer tilba-gestromning og samtidigt muliggør dræning. Kontrollér, at slangen er min. ∅ 13 mm, at den er forstærket og at dens længde ikke overskrider 25 m.
6.5.3 Indsugning af vand fra åbne beholdere
1) Spænd sugeslangen med filteret fast på vandindtaget (INLET) og sænk den ned i bunden af beholderen.
2) Udluftmaskinen:
a) Løsnlansen.
b) Start maskinen og åbn pistolen, indtil der ikke længere er luftbobler i vandet, som strømmer ud.
3) Sluk maskinen og fastspænd lansen.
Bemærk: Maks. sugehøjden er 0,5 m. Det anbefales at spæde sugeslangen inden brug.
54 Dansk
7 JUSTERINGER (FIG. 3)/SIDE 5
7.1 Justering af dyse (afhængigt af model)
Drej dysen (E) for at justere vandstrålen.
7.2 Justering af spredning af rengøringsmiddel
For at sprede rengøringsmidlet ved det korrekte tryk skal dysen (E) (afhængigt af model) være indstillet i pos. " ■". Alternativt er det muligt at montere rengøringsanordningen (C13) (afhængigt af model) som vist i figuren.
Drej på regulatoren (F) for at justere mængden af det spredte rengøringsmiddel.
7.3 Justering af arbejdstryk (hvis dette er muligt)
Drej regulatoren (G) for at justere arbejdstrykket. Trykket vises på manometeret (afhængigt af model).
8 OPLYSNINGER OM BRUG (FIG. 4)/SIDE 5
8.1 Kontroller
-Startanordning(H).
IIndstil startanordningen i pos. (ON/I) for at forberede motoren til start, hvis du vil arbejde i "Energisparemodus" og herved spare op til 30 % energi.
Indstil startanordningen i pos. (ON/II) for at forberede motoren til start, hvis du vil arbejde i "Maks. effekt"-modus og herved opnå maks. præstationer.
Indstil startanordningen i pos. (0/OFF) for at afbryde maskinen.
- Styregreb for vandstråle (I).
Advarsel - fare!
Maskinen skal hvile på et robust og stabilt underlag i delse med brug. Anbring maskinen som vist i fig. 4.
8.2 Start (se fig. 4)
1) Åbn vandhanen helt.
2) Udløs sikkerhedsgrebet (D).
3) Hold pistolen åben i et par sekunder, og start maskinen ved at indstille startanordningen i den ønskede arbejdsposition (ON/I) eller (ON/II).
Advarsel - fare!
⚠️ Før maskinen startes, skal det kontrolleres, at den forsynes korrekt med vand. Hvis man anvender maskinen uden vand, kan den beskadiges. Ventilationsristene må ikke tildækkes, när maskinen er i drift.
Modeller med TSS - På modeller med TSS med automatisk afbrydelse af forsyningen:
- Når pistolen lukkes, afbrydes den elektriske motor automatisk af det dynamiske tryk.
- Når pistolen åbnes, startes den elektriske motor automatisk af trykfaldet, og trykket genetableres herefter med en meget begrænset forsinkelse.
- For at sikre en korrekt funktion i TSS anordningen må lukning og åbning af pistolen kun finde sted i intervaller på min. 4-5 sekunder.
For at undgå beskadigelse af maskinen må den ikke køre tør. Kontrollér, at maskinen konstant forsynes med vand.
På modeller uden TSS: For at undgå beskadigelse af maskinen som følge af forøgelse af vandtemperaturen må vandstrålen må ikke afbrydes i mere end 5 minutter.
8.3 Afbrydelse
1) Indstil startanordningen i pos. (OFF/0).
2) Åbn pistolen og udlign trykket i slangerne.
3) Udløs sikkerhedsgrebet (D).
8.4 Genstart
1) Frakobl sikkerhedsgrebet (D).
2) Åbn pistolen og udlign trykket i slangerne.
3) Indstil startanordningen i den ønskede arbejdsposition (ON/I) eller (ON/II).
8.5 Opbevaring
1) Luk for vandhanen.
2) Udled resttrykket i pistolen, indtil der ikke kommer mere vand ud af maskinen.
3) Sluk for maskinen (0/OFF).
4) Tag stikket ud af stikkontakten.
5) Tøm og afvask beholderen til rengøringsmiddel efter arbejdet.
6) Udløs sikkerhedsgrebet (D) i pistolen.
8.6 Påfyldning og brug af rengøringsmiddel
Rengøringsmidlet skal spredes med det tilbehør og i overensstemmelse med de fremgangsmåder, der er beskrevet i afsnit 7.3.
Brug af en længere højtryksslange end den slange, som blev leveret sammen med maskinen, eller brug af en forlængerslange kan reducere eller afbryde indssugningen af rengøringsmiddel fra beholderen (afhængigt af model) fuldstændigt.
Fyld beholderen (B6) med rengøringsmiddel med høj biologisk nedbrydelighed.
8.7 Anbefalet fremgangsmåde ved korrekt rensning
Opløs snavset ved at påføre rengøringsmiddel på den tørre overflade. På lodrette flader arbejder man nedefra og opefter. Lad rengøringsmidlet virke i 1-2 minutter, men lad ikke overfladen tørre ud. Anvend derefter højtryksstrålen, idet De holder dysen i en afstand på mindst 30 cm fra overfladen og arbejder nedefra og opefter. Lad ikke vandet løbe over overflader, der ikke er vasket.
I nogle tilfælde er det nødvendigt at benytte børsterne til afvaskning for at fjerne snavset.
Højt tryk er ikke altid den bedste løsning til sikring af en god afvaskning, idet det kan beskadige visse former for overflader. Det frarådes at benytte spidsstrålen i den justerbare dyse og den roterende dyse på sarte og lakerede dele samt på dele under tryk (eksempelvis dæk, dækventiler osv.).
En god afvaskning afhænger i lige så høj grad af trykket og vandmængden.
9 VEDLIGEHOLDELSE (FIG. 5)/SIDE 6
Træk stikket ud af stikkontakten inden udførelse af eb i maskinen.
9.1 Rengøring af dyse
1) Tag lansen af pistolen.
2) Fjern eventuelt snavs fra hullet i dysen ved hjælp af værktøjet (C1).
9.2 Rengøring af filter
Kontrollér sugefilteret (L) og filteret til rengøringsmiddel (afhængigt af model) hver gang inden brug, og rengør eventuelt filtrene som beskrevet.
9.3 Udløsning af motor (hvis dette er muligt)
I tilfælde af langvarige afbrydelser kan kalkaflejringer medføre blokering af motoren. Løsn motoren ved at dreje motorakslen med værktøjet (M).
9.4 Oliedæksel (afhængigt af model)
Efterfyld olie til det korrekte niveau gennem påfyldningshullet.
Vedrørende specifikationerne for olie henvises til tabellen "Specifikationer for olie".
9.5 Opbevaring for vinter
Lad maskinen køre med ikke tærende eller giftig frostvæske, før højtryksrenseren sættes til opbevaring for vinteren.
Opbevar maskinen på et tört sted, der er beskyttet mod temperaturer under frysepunktet.
10 OPBEVARING OG TRANSPORT (FIG. 5)/SIDE 6
| Problem Mulig årsag | Forslag | |
| Pumpen kører ikke med det foreskrevne tryk. | Den roterende dyse er slidt. Udskift den roterende dyse. | |
| Vandfilteret er snavset. Rens filteret (L) (fig. 5). | |
| Vandforsyningen er utilstrækkelig. Åben vandhanen helt. | |
| Der suges luft ind i systemet. Kontrollér koblingerne. | |
| Luft i pumpen. | Sluk for maskinen og brug pistolen, indtil der kommer en konstant strøm af vand. Tænd derefter maskinen. |
| Den justerbare strålespids er forkert justeret. Indstil dysen (E) i pos. "+" (fig. 3). |
| Termostatventilen er udløst. | Vent, indtil den korrekte vandtemperatur er genetableret. |
| Sugehøjden fra den åbne beholder overstiger 0,5 m. | Reducér sugehøjden. |
| Pumpen har trykforskelle. | Vand suges ind fra ekstern beholder. Forbind maskinen til vandforsyningen. |
| Vandtemperaturen er for høj ved forsyningen. Nedsæt temperaturen. |
| Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5). |
| Sugefilteret (L) er snavset. Rens filteret (L) (fig. 5). | |
| Motoren "brummer" men starter ikke. | For lav spænding ved forsyningen. | Kontrollér, at stikkontaktens spænding svarer til angivel-serne på datapladen (fig. 2). |
| Spændingstab på grund af forlængerledning. Kontrollér forlængerledningens karakteristika. |
| Maskinen har stået uvirksom længe. | Ret henvendelse til et autoriseret servicecenter. |
| Problemer med TSS anordningen. | Ret henvendelse til et autoriseret servicecenter. |
| Den elektriske motor starter ikke. | Spændingssvigt. | Kontrollér, at stikket er korrekt indsat i stikkontakten, og at der er spænding (*). |
| Problemer med TSS anordningen. | Ret henvendelse til et autoriseret servicecenter. |
| Maskinen har stået uvirksom længe. | Løsn motoren ved at stikke værktøjet (M) gennem det bageste hul (afhængigt af model) (fig. 5). |
| Der drypper vand. | Slidte pakninger. | Få pakningerne udskiftet ved et autoriseret servicecenter. |
| Sikkerhedsventilen med fri bortledning er udløst. | Ret henvendelse til et autoriseret servicecenter. |
| Støj. | Vandtemperaturen er for høj. | Nedsæt temperaturen (se de tekniske specifikationer). |
| Der drypper olie. | Slidte pakninger. | Ret henvendelse til et autoriseret servicecenter. |
| Kun modeller med TSS: Maskinen starter selv med lukket pistol. | Tætningsfejl i højtrykssystemet eller i pumpens hydrauliske kredsløb. | Ret henvendelse til et autoriseret servicecenter. |
| Kun modeller med TSS: Der kommer ikke vand ud, når der trækkes i pistolens greb (forsyningsslangener tilsluttet). | Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5). |
| Der indsuges ikke rengørings-middel. | Den justerbare strålespids er indstillet til højt tryk. | Indstil dysen (E) i pos. "■" (fig. 3). |
| Rengøringsmidlet er for tyktflydende. | Fortynd med vand. |
| Der anvendes forlængerslanger. | Montér den originale slange igen. |
| Kredsløbet til rengøringsmiddel indeholder aflejringer eller er forsnævret. | Skyl med rent vent, og fjern eventuelle forsnævringer. Ret henvendelse til et autoriseret servicecenter, hvis problem fortsat ikke er afhjulpet. |
| Der drypper vand fra termostat-ventilen. | Vandtemperaturen i dysen har overskredet maks. værdien, der er angivet på datapladen. | Vandstrålen må ikke afbrydes i mere end 5 minutter, når maskinen er i drift. |
(*) Hvis motoren standser under drift og ikke genstarter, er det nødvendigt at vente 2-3 minutter inden motoren startes på ny (udløsning af motorsikring). Ret henvendelse til det autoriserede servicecenter, hvis fejlen opstår gentagne gange.
SERIENUMMER
XXXXXXXXX
S/Nxxxxxxxxx
Made N xxxxx
xxx V xx Hz kW xx IP X5
xxx L/min
xx bar Max xxx bar max xx°C
(x MPa) (Max xx MPa)
P N Max : xx bar (x MPa)
LWA
XX
Distributed by 0000000000000000
12 FREMGANGSMÅDE TIL UNDGÅELSE AF BESKADIGELSE AF OVERFLADER
ADVARSEL
12.1 Det kan udgøre en fare og medføre beskadigelse af dækkene, hvis maskinen benyttes til afvaskning af dæk.
12.2 Ret ikke højtryksstrålen direkte mod dækket.
12.3 Benyt altid maskinen ved så lavt tryk som muligt i forbindelse med rengøring i nærheden af hjul og dæk.
12.4 Brug aldrig turbolansen i forbindelse med afvaskning af køretøjer.
12.5 Vedrørende yderligere oplysninger henvises til afsnittet "8.7 Anbefalet fremgangsmåde ved korrekt rensning med højtryksrenseren".
Vi - Annovi Reverberi S.p.A., Modena, Italien - erklærer, at følgende Michelin maskine/maskiner:
Maskinbetegnelse
Højtryksrenser
Modelnr. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Effektforbrug 1,7 kW 2 kW 2,2 kW 2,5 kW
opfylder kravene i følgende EU-direktiver:
2006/42/EF, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EF (lovdekret nr. 262/2002).
Navn og adresse på den person, der har bemyndigelse til at udarbejde det tekniske dossier: Stefano Reverberi / AR adm. direktør Via M.L. King 3 - 41122 Modena, Italien
Fremgangsmåden i forbindelse med vurdering af konformiteten jf. direktivet 2000/14/EF er sket med overholdelse af kravene i bilag V.
Modelnr. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Garanteret lydeffektniveau:
90,3 dB (A)
90,3 dB (A)
90,3 dB (A)
90,3 dB (A)
Garanteret lydeffektniveau: 93 dB (A)
93 dB (A) 93 dB (A) 93 dB (A)
Dato: 16.11.2018
MODENA (I)
Stefano Reverberi
Garanti
Garantien er omfattet af de gældende nationale normer i landet, hvor produktet markedsføres (medmindre andet er angivet af producenten).
Hvis produktet bliver defekt pga. materiale- eller konstruktionsfejl eller som følge af manglende overensstemmelse med kvalitetskravene i løbet af garantiperioden, udskifter producenten defekte dele og sørger for reparation eller udskiftning af rimeligt slidte dele.
Garantien dækker ikke almindelige sliddele (ventil, stempel, vandpakning, oliepakning, fjedre, O-ringe samt tilbehør såsom slange, pistol, børster, hjul osv.).
Garantien dækker ikke skader, der skyldes eller opstår som følge af:
- forkert brug, ikke tilladt brug, forsømmelse
- udlejning eller professionel brug, såfremt produktet er blevet solgt til ikke-professionel brug,
- manglende overholdelse af forskrifterne vedrørende vedligeholdelse i denne vejledning,
- reparationer udført af uautoriseret personale eller uautoriserede servicecentre,
- brug af uoriginale reservedele/tilbehør,
- skader som følge af transport, uvedkommende genstande eller substanser, ulykke
- samt problemer i forbindelse med opbevaring.
Påberåbelse af garantien kræver forevisning af kvittering.
Kontakt forhandleren i forbindelse med reparationer.
Tekniske specifikationer
| Tekniske data | Måleenhed | MPX 17EHDS MPX 19EHDS MPX 22 | EHDS MPX 25EHDS |
| Kapacitet | l/min | 5,33 5,5 5,6 5,5 | | |
| Maks. kapacitet | l/min | 7,33 7,66 7,66 8,33 | | |
| Tryk | MPa | 8,7 9,5 10,7 11,5 | | |
| Maks. tryk | MPa | 13 14 16 17 | | |
| Effekt | kW | 1,7 1,9 2,2 2,5 | | |
| Maks. forsyningstemperatur | °C | 50 50 50 50 | | |
| Maks. forsyningstryk | MPa | 1 1 1 1 | | |
| Pistolens repulsionskraft ved maks. tryk | N | 11,70 12,90 13,40 13,90 | | |
| Olietype til pumpe | kg | ---- | | |
| Beskyttelsesklasse | - | II / II / II / II / | | |
| Motorisolering | Klasse F F F | | | |
| Motorbeskyttelse | - | IPX5 | IPX5 | IPX5 | IPX5 |
| Spænding | V/Hz | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 |
| Maks. tilladt netmodstand | Ω | - | - | - | - |
| Lydtryksniveau L_PA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 78,8 78,8 78,8 78,8 | | |
| Lydeffektniveau L_WA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 93 93 93 93 | | |
| Maskinens vibrationer (K = 1 m/s ^2 ): | m/s ^2 | <2,5 | <2,5 | <2,5 | <2,5 |
| Vægt | kg | 10 10,4 11,6 11,7 | | |
Med forbehold for tekniske ændringer.
Maskinen er i samsvar med standard IEC 60335-1 og IEC 60335-2-79.
5.2 Bruker
5.3.1 Tilbehør (hvis følger med leveringen - se fig. 1)
Plasser maskinen så nær vanntilførselen som mulig.
⚠ Maskinen må stå på et sikkert, stabilt underlag när den brukes, og i den stillingen som er vist på fig. 4.
8.2 Start (fig. 4)
Vaskemidlet må tilføres med tilbehøret og som forklart i punkt 7.3.
Kjør maskinen med en ikke-korroderende og giftfri frostvæske før den settes bort for vinteren.
For en gyldig garanti må det fremvises kvittering.
