| Produkttype | Højtryksrenser |
| Mærke | Michelin |
| Model | MPX 19EHDS |
| Vægt | 10,4 kg |
| Nominel effekt | 1,9 kW |
| Driftstryk | 9,5 MPa (95 bar) |
| Maksimalt tryk | 14 MPa (140 bar) |
| Nominel flow | 5,5 l/min |
| Maksimalt flow | 7,66 l/min |
| Maks. vandtemperatur | 50 °C |
| Strømforsyning | 220-240 V ~ 50/60 Hz |
| Beskyttelsesklasse | II (dobbelt isolering) |
| Motorens beskyttelsesklasse | IPX5 |
| Lydtryksniveau | 78,8 dB(A) |
| Garanteret lydeffektniveau | 93 dB(A) |
| Vibrationer | < 2,5 m/s² |
| Pumpens olietype | Ikke specificeret (se typeskiltet) |
| Hovedfunktioner | Højtryksvask, rengøringsmiddelopsugning, justerbar dyse, totalstopsfunktion (TSS) |
| Vedligeholdelse og rengøring | Regelmæssig rengøring af vandfilter, dyse, tømning af rengøringsmiddelbeholder |
| Sikkerhed | Tændingsindretning, sikkerhedsventil, termisk beskyttelse, sikkerhedslås |
| Reservedele og reparerbarhed | Brug kun originale Michelin/AR-dele |
| Generelle oplysninger | Hjemme- og professionelt brug (iht. symbol E1/E2 på apparatet) |
Ofte stillede spørgsmål - MPX 19EHDS MICHELIN
Brugerspørgsmål om MPX 19EHDS MICHELIN
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Højtryksrenser i PDF-format gratis! Find din vejledning MPX 19EHDS - MICHELIN og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. MPX 19EHDS af mærket MICHELIN.
BRUGSANVISNING MPX 19EHDS MICHELIN

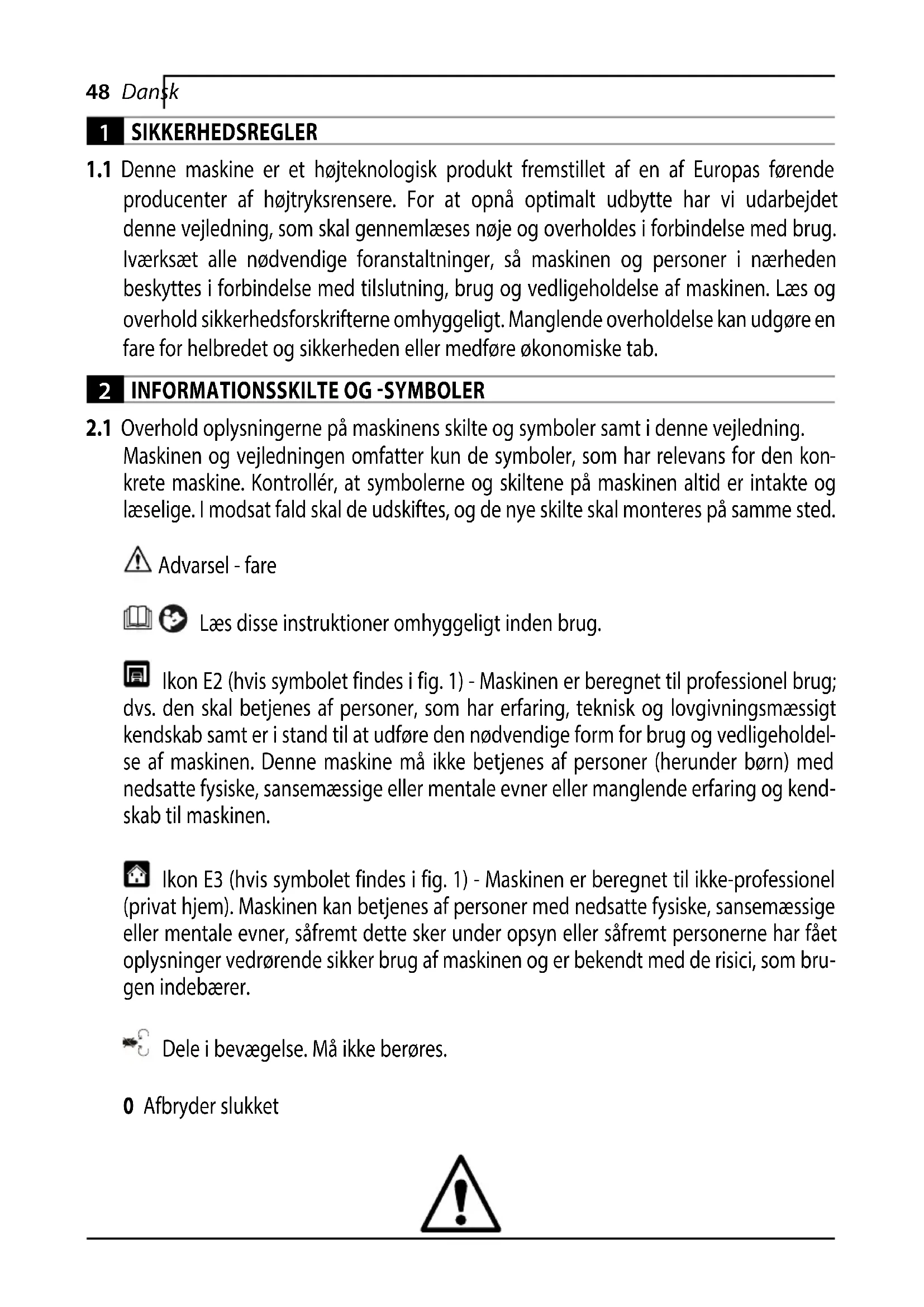

1.1 Denne maskine er et højteknologisk produit fremstillet af en af Europas fèrende producenter af hjoryksrensere. For at opnå optimalt udbytte har vi udarbejdet dellevejledning, som skal gennemlæses noje og overholds i forbindelse med brug. Iværksæt alle nødvendige foranstaltninger, sä maskinen og personer iærheden beskyttes i forbindelse med tilslutning, brug og vedligeholdelse af maskinen. Læs og overhold sikkerhedsforskrifterne omhyggeligt. Manglende overholdelse kan udgøre en fare for helbredet og sikkerheden eller medføre økonomiske tab.
2 INFORMATIONSSKILTE OG-SYMBOLER
2.1 Overhold oplysningerne på maskinens skilte og symboler samt i/DDne vejledning. Maskinen og vejledningen omfatter kun de symboler, som har relevans for den konkrete maskine. Kontroller, at symbolerne og skiltene på maskinen altid er intakte og I aeselige. I modsat fald skal de udskiftes, og de nye skilte skal monteres paa samme sted.
Advarsel -fare
Læs disse instruktioner omhyggeligt inden brug.
Ikon E2 (hvis symbolet vindes i fig. 1) - Maskinen er beregnet til professionel brug; dvs. den skal betjenes af personer, som har erfaring, tekniisk og lovgivningsmaessigt kendskab samt er i stand til at udfore den ndvendige form for brug og vedligeholdelse af maskinen. Denne maskine ma ikke betjenes af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner eller manglende erfaring og kendskab til maskinen.
Ikon E3 (hvis symbolet vindes i fig. 1) - Maskinen er beregnet til ikke-professionel (privat hjem). Maskinen kan betjenes af personer med nedsatte fysiske, sansemæssige eller mentale evner, safremt dette sker under opsyn eller safremt personerne har fæt oplyninger vedrørende sikker brug af maskinen og er bekendt med de risici, som brugen indebærer.
Dele i bevægelse. Må ikke berøres.
0 Afbryder slukket
I -afryder
Garanteret lydeffektniveau
Forbud, som gør brugeren opmærksom på, at den nationale lovgivning kan forbyde tilslutning afproduktet til drikkevandsforsyningen.
Faresignal, som gør brugeren opmaerkoms pa, at vandstrålen ikke må rettes mod personer, dyr, elektrisk udstyr eller delve maskinen.
Dette produit er i isoleringsklasse II. Dette indebærer, at maskinen er udstyret med en forstæket aller dobbelt isolering (kun hvis dette symbol vindes på maskinen).
Dette produit er i isoleringsklasse I. Dette indebærer, at maskinen er udstyret med en jordfejsleder (kun hvis dette symbol vindes på maskine).
C C Dette produit opfylder kravene i de gaelende EU-direktiver på området.
Ikon E1 - Hjortyksrenseren ma icke bortskaffes som almindeligt affald. Maskinen kan indleveres til forhandleren i forbindelse med kob af en ny hjojryksrenser. Maskinens elektriske og elektroniske dele ma icke genbruges til icke tilladte formal, idet de indeholder sundhedsskadelige stoffer.
Benyt orepropper.
Benyt visir.
Benyt Åndedrætsværn.
Benyt beskyttelseshandsker.
Benyt sikkerhedssko.
Benyt sikkerhedsbeklaedning.
3 SIKKERHEDSFORSKRIFTER/RESTERENDE RISICI
3.1 FORSKRIFTER: FORBUD
3.1.1 ADVAREL: Maskinenmökke benytttes af børn. Hold opsyn med børnene, sa de/DDie knebenytter maskinen som legetoj.
3.1.2 ADVARSEL: Hojtryksstralerne kan udgore en fare, hvis de/DDke anvendes korrekt.
3.1.3 ADVARSEL: BENYT IKKE apparatuset sammen med brandfarlige og giftige væsker eller med væsker, som hinderer korrekt Funktion i apparatuset. Det er forbudt at benytte apparatuset i omgivelser med brand- og eksplosionsfare.
3.1.4 ADVSEL: EKSPLOSIONSFARE. Må IKKE benyttes til brandfarlige væsker.
3.1.5 ADVSEL: RET IKKE vandstralen mod personer aller dyr.
3.1.6 ADVSEL: RET IKKE vandstralen mod maskinen, det elektriske udstyr aller mod andere elektriske maskiner.
3.1.7 ADVAREL: BRUG IKKE maskinen, his personer Eden beskyttelsbesbeklaedning opholder sig inden for dens arbejdsradius.
3.1.8 ADVARSEL: RET IKKE strålen mod dig selv eller andre for at rense beklaedning uller fodtoj.
3.1.9 ADVARSEL: BENYT IKKE maskinen udendørs i regnvejr.
3.1.10 ADVARSEL: Maskinen på IKKE betjenes af børn, handicappede og personer, som ikke har læst og forstæt disse oplysninger.
3.1.11 ADVARSEL: BERØR IKKE stikket og/eller stikkontakten med våde hænder.
3.1.12 ADVAREL: BENYT IKKE maskine, hvis ledningen er beskadiget. Hvis ledningen er beskadiget, skal den udskiftes af producenten, af et autoriseret servicecenter aller af personer med tilsvarende kvalifikationer for at undgå farer med betydning for sikkerheden.
3.1.13 ADVARSEL: Benyt IKKE maskinen, hvis en forsyningsledning aller vigtige dele (sasom sikkerhedsanordninger, hjtryksslanger, pistol) er beskadiget.
3.1.14 ADVAREL: LAs IKKE pistolens grep i positionen for Funktion.

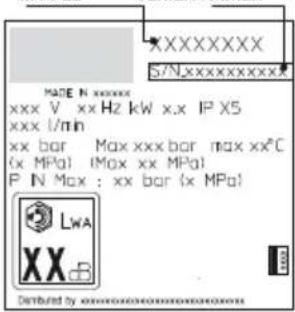

3.1.15 ADVARSEL: Kontroller, at maskinen erudstyret med dataplade. Kontakt forhandleren, hvis skiltet mangler. Maskiner.ud dataplade ma IKKE benyttes, idet de er anonyme og kan udgore en fare.
3.1.16 ADVAREL: Sikkerhedsventilens og sikkerhedsanordningernes kalibrering ma IKKE ændres.
3.1.17 ADVARSEL: Aendre/DDke dysens originale diameter.
3.1.18 ADVARSEL: Flyt IKKE maskinen ved at trække i LEDNINGEN.
3.1.19 ADVARSEL: Sorg for, at motorkoretjer ikke kører hen over hjtryksslangen.
3.1.20 ADVARSEL: Flyt IKKE maskinen ved at trække i højtryksslangen.
3.1.21 ADVARSEL: Hvis højtryksstrålen rettes mod dæk,.dkkventiler og andre dele under tryk, udgør den en potentiel fare. Undgå brug af kittet med den roterende dyse, og sørg for at holde dysen i en afstand på mindst 30 cm under rengøringen.
3.1.22 ADVAREL: Det er forbudt at benytte uoriginalt udstyr og udstyr, som/DDRE er beregnet specifikt til den pageldende model. Det er forbudt at andre maskinen. Eventuelle endringer medforer bortfald af konformitetserklaeringen og fritager producenten for civil- og strafferetsligt ansvar.
3.2 FORSKRIFTER: PABUD
3.2.1 ADVARSEL: Alle strømførende dele SKAL BESKYTTES mod vandstrålen.
3.2.2 ADVARSEL: Den elektriske tilslutning skal udfores af en kvalificeret elektriker i overensstemmelse med standard IEC 60364-1. Det anbefales at montere en jordfejlsaftbryder, som afbryder strømforsyningen til maskinen, hvist jordfejlstrømmen overskrider 30mA i 30~ms , eller en kontrolanordning i jordkredsløbet.
3.2.3 ADVSEL: Maskinen kan skabe spændingsforstyrelser I FORBINDELSE MED start.
3.2.4 ADVSEL: Jordfejlsafbryderens fonction udgør en supplerende beskyttelse for personalet (30 mA).
3.2.5 ADVARSEL: På modeller,uden stik skal installationen udfores af kvalificeret personale.
3.2.6 ADVSEL: Brug kun autorisere forlangerledninger med et passende tversnit.
3.2.7 ADVARSEL: Frakobl altid afbryderen, nar maskinen afterlades Eden opsyn.
3.2.8
ADVARSEL: Det hove tryk kan medfore udslyngning af dele. Benyt altid beskyttelsesbeklaedning og personlige værnedidor (PV).
3.2.9 ADVARSEL: FJERN stikket fra stikkontakten inden udforelse af arbejde på maskinen.
3.2.10 ADVARSEL: HOLD FAST omkring pistolen, Near der trækkes i grebet, idet der er fare for udslyngning.
3.2.11 ADVARSEL: OVERHOLD forskrifterne fra den lokale vandforsyningsmyndighed. I henhold til standarden IEC 60335-2-79 ma maskinen kun forbinds direkte til drikkevandsforsyningen, hvis der i forsyningsslangen installereres en ventil, der forbinder tilbagestrømning og samtidigt muliggør dræning (type BA) fj. standarden EN 12729. Ventilen, der forbinder tilbagestrømning, kan bestilles hos producenten.
3.2.12 ADVSEL: Vandet i ventilerne til forhindring af tilbagestrømning er/DDrikkevand.
3.2.13 ADVARSEL: Vedligeholdelse og/eller reparation af de elektriske komponenter SKAL udføres af kvalificeret personale.
3.2.14 ADVARSEL: UDLIGN resttrykket inden slangen kobles fra maskinen.
3.2.15 ADVARSEL: KONTROLLER:Hr hve gang ingen brug og regelmæssigt fastspændingen af skruerne smt at maskinens komponenter er i god stand. Kontroller, om der er slidte eller beskadigede dele.
3.2.16 ADVAREL: BENYT kun rengöringsmidler, der er egnede til højtryksslangens/ ledningens beklædning.
3.2.17 ADVARSEL: SØRG FOR, at personer og dyr opholder sig på min. 15 meters afstand.
3.2.18 ADVARSEL: Denne maskine er projekteret til brug med de rengøringsmidler, der leveres eller anbefales af producenten. Brug af andre rengøringsmidler eller kemiskeprodukter kan øve negativ indflydelse på maskinens sikkerhed.
3.2.19 ADVARSEL: Undgå, at rengøringsmidletkommen i kontakt med huden - specielt øjnene! Skyl med rent vand og søg straks læge, hvis rengøringsmidletkommen i øjnene.
3.2.20 ADVARSEL: Højtryksslangerne, koblingerne og samlingerne har en vigtig sikkerhedsmæssig betydning formaskinen. Benytudelukkende dehøjtryksslanger, koblinger og samlinger, som anbefales af producenten.
3.2.21 ADVSEL: Benyt udelukkende originale reservedele fra producenten aller reservedele, som er godkendt af producenten, for at garantere maskinens sikkerhed.
3.2.22 ADVAREL: Uegnede forlangerledninger kan udgore en fare. Vælg ved brug af en forlangerledning en type, der er egnet til udendørs brug, og kontroller, at til Slutningen holdes tør og hævet over jorden. I den forbindelse anbefales det at benytte en kabeltromle, som holder stikket ca. 60 mm over jorden.
3.2.23 ADVSEL: Sluk maskinen og frakobl strømmen inden montering, rengøring, justering, vedligeholdelse, opbevaring og transport.
3.2.24 ADVARSEL: Stik udstyret til rengøring af slanger ind til det rode hak, inden maskinen tændes.
4 GENERELLE OPLYSNINGER (FIG.1)/SIDE 3
4.1 Brug af vejledningen
Denne vegledning udgør en vigtig del af maskinen og skal opbevarres til senere brug. Læs vegledningen omhyggeligt inden installation og brug. Ved et eventuelt salg af højtryksreneren anbefales det ögså at udlevere vegledningen.
4.2 Levering
Maskinen leveres delvist afmonteret i en papemballage.
Leveringens forskeigdeleervistifig.1.
4.3 Bortskaffelse af emballage
Emballagen er af genbrugsmaterialie og bør bortskaffes i henhold til lokale regler herom.
5 TEKNISKE OPLYSNINGER (FIG.1)/SIDE 3
5.1 Tilsigtet anvendelse
Maskinen er beregnet til saerskilt brug til rengoring af koretojer, maskiner, bade, murvark osv. Maskinen benyttes til fjernelse af vanskeligt snavs ved hjaelp af rent vand og biologisk nedbrydelige kemiske rengrangsmidler.
Motorkoretojers motorer mä kun rengøres pa steder, hvor det snav-sede vand bortskaffes med overholdelse af kravene i de gaelende standarder.
-Vandetsindlɒbstemperatur:se mærkedata på maskinen.
-Vandetsindlobstryk:min.0,1 MPa -maks.1 MPa.
- Omgivelsestemperatur ved drift: over 0^ .
Maskinen opfylder kravene i standarderne IEC 60335-1 og IEC 60335-2-79.
5.2 Maskinens bruger
Vedrorende identifikation af de nodvendige kualifikationer for maskinens bruger (professionel aller ikke-professionel) henvises til ikonet i fig. 1.
5.3 Hovedkomponenter
B2 Lanse
B3 Pistol med sikkerhedsgreb
B4 Ledning med stik (afhaengigt af model)
B5 Hojtryksslange
B6 Beholder til rengringsmiddel (afhengigt af model)
B7 Oliedeksel (aftaengigt af model)
E Dyse
F Regulator for rengoringsmiddel (afhaengigt af model)
G Trykregulator (afhengigt af model)
L Vandfilter
5.3.1 Tilbehør (hvis omfattet af leveringen - se fig. 1).
C1 Vaektoj til rengaring af stralespids
C2 Roterende dyse
C3 Handtag
C4 Børste
C5 Slangetromle
C6 Vandfilter
C7 Udstyring til rengaring af slanger
C8 Roterende borste til store
overflader
C9 Adapter
C10 Beslag
C11 Vagkonsoller
C12 Greb
C13 Rengoringsanordning
C14 Hjul
C15 Tube med smrefedt
C16 Manometer
C17 Adapter til tilbehör
5.4 Sikkerhedsanordninger
-
- Startanordning (H)
Startanordningen hinderer utilsigtet brug af maskinen.
Advarel-fare!
- Sikkherheds- og/eller trykbegraensningsventil.
Sikkerhedsventilen fungerogsa somtrykbegraensningsventil.
När pistolen lukkes, abnes ventilen og vendet recirculeres gen-nem pumpeindlobet, aller lober ud pa jorden.
- - Termostatventil (D1 hvis monteret)
Hvis vandtemperaturen overskrider den temperatur, som er fast-sat af producenten, bortleder termostatventilen det varme vand og indsuger en tilsvarende mengde koldt vand for at genetablere den korrekte temperatur.
- Sikkherhedsgreb (D): Hinderer utilisigtet taending af vandstralen.
- Motorsikring: Sikringen standser maskinen i tilfælde af overbelastning.
6 INSTALLATION (FIG. 2)/SIDE 4
6.1 Montering
Advarsel - fare!
Se fig. 2 vedrorende rækkefolgen i forbindelse med montering.
6.2 Montering af udluftningsproppen (afhengigt af model)
For at undgå olielækager er maskinens oliestudser ved levering lukket med rode propper, som skal udskiftes med de medfolgende uduftningspropper.
6.3 Montering af roterende dyse
(aftengigt af model)
Vaskekraften oges, hvis man anvender kittet med den roterende dyse.
Brugen af den roterende dyse kan medfore et trykfald pa 25% i forhold til det tryk, som opnas ved hjaelp af den justerbare stralespids. Vandstralens roterende effekt gor det muligt at sprede en oget vaskekraft.
6.4 Tilslutning af strom
Advarsel - fare!
Kontroller, at stikkontaktens netspaending og frekvens (V/Hz) svarer til angivelserne pa datapladen (fig. 2).
6.4.1 Brug af forlaengerledninger
Brug forlangerledninger og stik med beskyttelsesesgrad IPX5.
Forlaengerledningernes tversnit skal vare proportionalt med laengden, dvs. jo laengere forlaengerledningerne er, jo storre skal tversnittet vare. Se tabel I.
Indsug kun filtreret aller rent vand. Vandhanen skal mindst svare til pumpens kapacitet.
Anbring maskinen sā tæt som muligt på vandforsyningskilden.
6.5.1 Tilslutningsstudser
Vandafledning (OUTLET)
Vandindtag med filter (INLET)
6.5.2 Tilsutting til lokal vandforsyning
I henhold til de gaeldende standarder ma maskinen kun forbindes direkte til drikveandsforsyningen, hvis der i for-syningsslangen installereres en ventil, der forhindrer tilbagestromming og samtidigt muliggor draning. Kontroller, at slangen er min. 13 mm, at den er forstarket og at dens længe ikke overskrider 25 m.
6.5.3 Indsugning af vand fra abne beholderde
1) Spend sugeslangen med filteret fast pa vandindtaget (INLET) og senk den ned i bunden af beholderen.
2) Udluftmaskinen:
a) Løsnlansen.
b) Start maskinen og abn pistolen, indtil der ici lengere er luftbobler i vandet, som strømmer ud.
3) Sluk maskinen og fastspænd lansen.
Bemerk: Maks. suehjoeden er 0,5 m. Det anbefales at spaede sugeslangen inden brug.
54 Dansk
7 JUSTERINGER (FIG. 3)/SIDE 5
7.1 Justering af dyse (afhaengigt af model) Drej dysen (E) for at justere vandstralen.
7.2 Justering af spedning af rengoringsmiddel
For at sprede rengoringsmidlet ved det korrekte tryk skal dysen (E) (afhengigt af model) vare indstillet i pos. "■". Alternativt er det muligt at montere rengoringsanordningen (C13) (afhengigt af model) som vist i figuren.
Drej pa regulatoren (F) for at justere mängden af det sprechte ren:giringsmiddel.
7.3 Justering af arbejdstryk (hvis dette er muligt)
Drej regulatoren (G) for at justere arbejdstrykket. Trykket vises pa manometeret (afhengigt af model).
8 OPLYSNINGER OM BRUG (FIG. 4)/SIDE 5
8.1 Kontroller
-Startanordning(H).
IIndstil startanordningen i pos. (ON/I) for at forberede motoren til start, hvis du vil arbejde i "Energisparemodus" og herved spare op til 30% energia.
Indstil startanordningen i pos. (ON/II) for at forberede motoren til start, hvis du vil arbejde i "Maks. effekt"-modus og herved opnã maks. praestationer.
Indstil startanordningen i pos. (0/OFF) for at afbryde maskinen.
- Styregreb for vandstråle (I).
Advarsel -fare!
Maskinen skal hvile pa et robust og stabilt underlag i delse med brug. Anbring maskinen som vist i fig. 4.
8.2 Start (se fig. 4)
1) Abn vandhanen welt.
2) Udlos sikkerhedsgrebet (D).
3) Hold pistolen aben i et par sekunder, og start maskinen ved at indstille startanordningen i den onskede arbejdssposition (ON/I) eller (ON/II).
Advarsel - fare!
För maskinen startes, skal det kontrolleres, at den forsynes korrekt med vand. Hvis man anvender maskinen uden vand, kan den beskadiges. Ventilationsristene ma möglich tildækkes, narr maskinen er i drift.
Modeller med TSS - På modeller med TSS med automatisk afbrydelse af Forsyningen:
- När pistonen lukkes, afbrydes den elektriske motor automatisk af det dynamiske tryk.
- När pistolen abnes, startes den elektriske motor automatisk af trykfaldet, og trykke genetableres herefter med en meget begrænset forsinkelse.
- For at sikre en korrekt fonction i TSS anordningen ma lakninq og abning af pistolen kun finde sted i intervaller pa min. 4-5 sekunder.
For at undgå beskadigelse af maskinen ma den ikke kore tør. Kontroller, at maskinen konstant forsynes med vand.
Pá modeller.uden TSS: For at undgå beskadigelse af maskinen som folge af forogelse af vandtemperaturen mä vandstralen må ikke afbrydes i mere end 5 minutter.
8.3 Afbrydelse
1) Indstil startanordningen i pos. (OFF/0).
2) Abn pistolon og udlign trykket i slangerne.
3) Udlo sikkerhedsgrebet (D).
8.4 Genstart
1) Frakobl sikkerhedsgrebet (D).
2) Abn pistol ong ud lign trykket i slangerne.
3) Indstil startanordningen i den ønskede arbejdssposition (ON/II) erler (ON/II).
8.5 Opbevaring
1) Luk for vandhanen.
2) Udled resttrykket i pistolen, indtil der icke kommt mere vand ud af maskinen.
3) Sluk for maskinen (0/OFF).
4) Tag stikket ud af stikkontakten.
5) Tom og afvask beholderen til rengøringsmiddel after arbejdet. Afvask beholderen ved at benyitte rent vand i stedet for rengøringsmiddel.
6)Udlos sikkerhedsgrebet (D) i pistolen.
8.6 Pafyldning og brug af rengøringsmiddel
Rengoringsmidlet skal spredes med det tilbehør og i overensstemmelse med de fremgangsmåder, der er beskrevet i aftsnit 7.3.
Brug af en laengere hojtryksslange end den slange, som blev leveret sammen med maskinen, eller brug af en forlaengerslange kan reducere aller afbryde indsugingen af rengoringsmiddel fra beholderen (afhaengigt af model) fuldstændigt.
Fyld beholderen (B6) med rengøringsmiddel med høj biologisk nedbrydelighed.
8.7 Anbefalet fremgangsmäde ved korrekt rennsning
Oplos snavset ved at pafore rengoringsmiddel pa den torre overflade. Pa lodrette flader arbejder man nedefra og opefter. Lad rengoringsmidlet virke i 1-2 minutter, men lad增長 overfladen torre ud. Anvend derefter hojtryksstralen, idet De holder dysen i en afstand pa mindst 30~cm fra overfladen og arbejder nedefra og opefter. Lad增長 vandet Iobe over overflader, der增長 er vasket.
I nogle tilfaelde er det nodvendigt at benyttbe borsterne til afvask- ning for at fjerne snavset.
Hojt tryk er ikke altid den bedste losning til sikring af en god afvaskning, idet det kan beskadige visse former for overflader. Det frarades at benytte spidsstralen i den justerbare dyse og den roterende dyse på sarte og lakerede dele samt på dele under tryk (eksempelvis daek, daekventiler osv.).
Trak stikket ud af stikkontakten inden udforelse af indgreblaskinen.
9.1 Rengoring af dyse
1) Tag lansen af pistolen.
2) Fjern eventuelt snavs fra hullet i dysen ved hjaelp af værktjoet (C1).
9.2 Rengoring af filter
Kontroller sugefilteret (L) og filteret til rengöringsmiddel (afhängigt af model) hver gang inden brug, og rengør eventuelt filtrne som beskrevet.
9.3 Udløsnig af motor (hvis dette er muligt)
I tilfælde af langvarige afbrydelser kan kalkaflejringer medføre blokering af motoren. Løsn motoren ved at dreje motorakslen med værktøjet (M).
9.4 Oliedeksel (afhengigt af model)
Efterfyld olie til det korrekte niveau gennem pafyldningshullet.
Vedrørende specificationerne for olie henvises til tabellen "Specifikationer for olie".
Lad maskinen kore med jegke tarende eller giftig frostvæske, for højtryksrenseren saettes til opbevaring for vinteren.
Opbevar maskinen pa et tort sted, der er beskyttet mod temperaturer under frysepunktet.
10 OPBEVARING OG TRANSPORT (FIG. 5)/SIDE 6
| Problem Mulig Årsag | Forslag | |
| Pumpen kører ikke med det fore-skrevne tryk. | Den roterende dyse er slidt. Udskift den roterende dyse. | |
| Vandfilteret er snavset. Rens filteret (L) (fig. 5). | ||
| Vandforsyningen er tilstrækkelig. Åben vandhanen helk. | ||
| Der suges luft ind i systemet. Kontrollér koblingerne. | ||
| Luft i pumpen. | Sluk for maskinen og brug pistolen, indtil derkommen en konstant strom af vand. Tænd derefter maskinen. | |
| Den justerbare strålespids er forkert justeret. Indstil dyse (E) i pos. "+" (fig. 3). | ||
| Termostatventilen er udlost. | Vent, indtil den korrekte vandtemperatur er genetableret. | |
| Sugehøjden fra den äbne beholder overstiger 0,5 m. | Reducér suehøjden. | |
| Pumpen har trykforskelle. | Vand suges ind fra ekstern beholder. Forbind maskinen til vandforsyningen. | |
| Vandtemperaten er for hjed ved forsyringen. Nedsæt temperaten. | ||
| Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5). | ||
| Sugefilteret (L) er snavset. Rens filteret (L) (fig. 5). | ||
| Motoren "brummer" men starter ikke. | For lav spænding ved forsyringen. | Kontrollér, at stikkontaktens spænding svarer til angivel-serne på datapladen (fig. 2). |
| Spændingstab på grund af forlængerledning. Kontrollér | forlængerledningsens karakteristika. | |
| Maskinen har stæt uvirksom*Lange. | Ret henvendelse til et autoriseret servicecenter. | |
| Problemer med TSS anordningen. | Ret henvendelse til et autoriseret servicecenter. | |
| Den elektriske motor starter ikke. | Spændingsvigt. | Kontrollér, at stikket er korrekt indsat i stikkontakten, og at der er spænding (*) |
| Problemer med TSS anordningen. | Ret henvendelse til et autoriseret servicecenter. | |
| Maskinen har stæt uvirksom*Lange. | Løsn motoren ved at stikkeærktøjet (M) gennem det bagesto hul (afhængigt af model) (fig. 5). | |
| Der drypper vand. | Slidte pakninger. | Få pakningerne udskifteet ved et autoriseret servicecenter. |
| Sikkerhedsventilen med fri bortledning er udlost. | Ret henvendelse til et autoriseret servicecenter. | |
| Stoj. | Vandtemperaten er for hjed. | Nedsæt temperaten (se de tekniske specifikationer). |
| Der drypper olie. | Slidte pakninger. | Ret henvendelse til et autoriseret servicecenter. |
| Kun modeller med TSS: Maskinen starter selv med lukket pistol. | Tætningsfejl i hjotrykssystemet eller i pumpens hydrauliske kredsløb. | Ret henvendelse til et autoriseret servicecenter. |
| Kun modeller med TSS: Derkommen ikke vand ud,;när der trækkes i pistolen greb (forsyningslangen er tilsluttet). | Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5). | |
| Der indsuges ikke rengørings-middel. | Den justerbare strålespids er indstillet til hjit tryk. | Indstillet dysen (E) i pos. "■" (fig. 3). |
| Rengøringsmidlet er for tyktflydende. | Fortynd med vand. | |
| Der anwendes forlæangerslanger. | Montér den originale slange igen. | |
| Kredsløbet til rengøringsmiddel indeholder aflejringer erler er forsnaevret. | Skyl med rent vent, og fjern eventuelle forsnæringer. Ret henvendelse til et autoriseret servicecenter, hvis proble-met fortsatgressive er afhjulpet. | |
| Der drypper vand fra termostat-ventilen. | Vandtemperaten i dysen har overskredet maks.��dien, der er angivet på datapladen. | Vandstrålenmökke afbrydes i mere end 5 minutter,;narr maskinen er i drift. |
(*) Hvis motoren standser under drift og ikke genstarter, er det nodvendigt at vente 2-3 minutter inden motoren startes pa ny (udlosning af motorsikring). Ret henvendelse til det autorisere de servicecenter, hvis fejlen opstar gentagne gange.
MODEL SERIENUMMER
DA
12 FREMGANGSMÄDE TIL UNDGÄELSE AF BESKADIGELSE AF OVERFLADER
ADVARSEL
12.1 Det kan udgore en fare og medfrole beskadigelse af daekene, hvis maskinen benytttes til afvaskning af dæk.
12.2 Ret/DDHjgJyksstralndirektmoddakket.
12.3 Benyt altid maskinen ved sa lavit tryk som muligt i forbindelse med rengoring i nærheden af hjul og dæk.
12.4 Brug aldrig turbolansen i forbindelse med afvaskning af koretojer.
12.5 Vedrorende yderligere oplysninger henvises til afsnittet "8.7 Anbefalet fremgangsmade ved korrekt renssing med hojtryksrenseren".
EF-konformitetserklæring
Vi - Annovi Reverberi S.p.A., Modena, Italien - erklærer, at følgende Michelin maskine/maskiner:
Maskinbetegnelse
Hojtryksrenser
Modelnr. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Effektforbrug 1,7kW 2kW 2,2kW 2,5kW
og er produceret med overholdelse af kravene i ffolgende standarder aller standardiserede dokumenter:
EN 60335-1, EN 60335-2-79, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 60704-1, EN 62233 og EN 50581
Navn og adresse på den person, der har bemyndigelse til at udarbejde det tekniske dossier: Stefano Reverberi / AR adm. direktør
Via M.L. King 3 - 41122 Modena, Italien
Fremgangsmäden forbindelse med vurdering af konformiteten jf. direktivet 2000/14/EF er sket med overholdelse af kravene i bilag V.
Modelnr. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Garanteret lydeffektniveau:
90,3 dB (A)
90,3 dB (A)
90,3 dB (A)
90,3 dB (A)
Garanteret lydeffektniveau: 93 dB (A)
93 dB (A)
Dato: 16.11.2018
MODENA (I)
Stefano Reverberi
Garanti
Garantien er omfattet af de gaelende nationale normer i landet, hvor produktet markedsfores (medminder andet er angivet aproducenten).
Hvis produkt bliver defekt pga. materiale-ller konstruktionsfejl er som folge af manglende overensstemmelse med kvalitetskravene i lbet af garantiperioden, udskifter producenten defekte dele og sorgen for reparation ell er udskifting nif rimeligt slidte del.
Garantien dækker icke almendelige sliddele (ventil, stempel, vandpakning, oliekapnking, fedre, O-ringseamt tilbehor sasom slange, pistol, borster,hjul osv.).
Garantien dækker ikke skader, der skyldes eller opstår som folge af:
- forkert brug, ikke tilladt brug, forssommelse
- udlejning eller professionel brug, safremtprodukter blevet solgt til ikke-professionel brug,
- manglende overholdelse af forskrifterne vedrorende vegligeholdelse i denen vegledning,
- reparationer udfør af uautorisere personale ell er uautoriserede servicecentre,
- brug af uoriginale reservedele/tilbehør,
skader som folge af transport, uvedkommende genstande eller substanser, ulykke - samt problemer i forbindelse med opbevaring.
Paberabelse af garantien kraver forevising af kvittering.
Kontakt forhandleren i forbindelse med reparationer.
Skjoteledningene og stopslene ha en kapslingsgrad pa IPX5.
Drei på regulatoren (G) for â endre driftstrykket. Trykket vises på manometeret (hvis finnes).
8 INFORMASJON OM BRUK (FIG.4)/SIDE 5
8.1 Kontroller
- Maskinen ma stå på et sikkert, stabilt underlag nar den ius, og i den stillingen som er vist på fig. 4.
8.2 Start (fig.4)
Kjør maskinen med en ikke-korroderende og giftfri frostvæske for den settes bort for vinteren.
Transporter maskinen som vist pä fig. 5.
11
FEILSOKING
er i samsvar med folgende europeiske direktiver:
2006/42/EF, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EF (Ita. Lovdekret 262/2002).
og er produsert i samsvar med folgende standarder aller standardiserte dokumente:
EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Garantien dekker ikke slitasjeutsatte deler (ventil, stempel, vanntetning, oljetetning, færer, O-ringer, tilbehør som slange, sproytpistol, borster, hjul, osv.).
4.2.1 Dokumentation som medfoljer
