| Tip produs | Curățător cu presiune înaltă |
| Marcă | Michelin |
| Model | MPX 19EHDS |
| Greutate | 10,4 kg |
| Putere nominală | 1,9 kW |
| Presiune de serviciu | 9,5 MPa (95 bar) |
| Presiune maximă | 14 MPa (140 bar) |
| Debit nominal | 5,5 l/min |
| Debit maxim | 7,66 l/min |
| Temperatură max. a apei de alimentare | 50 °C |
| Alimentare electrică | 220-240 V ~ 50/60 Hz |
| Clasă de protecție | II (izolație dublă) |
| Grad de protecție a motorului | IPX5 |
| Nivel de presiune acustică | 78,8 dB(A) |
| Nivel de putere acustică garantat | 93 dB(A) |
| Vibrații | < 2,5 m/s² |
| Tip ulei pompă | Nespecificat (consultați plăcuța de identificare) |
| Funcții principale | Spălare la presiune înaltă, aspirare detergent, duză reglabilă, oprire totală (TSS) |
| Întreținere și curățare | Curățarea regulată a filtrului de apă, a duzei, golirea rezervorului de detergent |
| Siguranță | Dispozitiv de pornire, supapă de siguranță, protecție termică, zăvor de siguranță |
| Piese de schimb și reparabilitate | Utilizați numai piese originale Michelin/AR |
| Informații generale | Utilizare casnică și profesională (conform simbolului E1/E2 de pe aparat) |
Întrebări frecvente - MPX 19EHDS MICHELIN
Întrebările utilizatorilor despre MPX 19EHDS MICHELIN
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Spălător cu presiune în format PDF gratuit! Găsiți manualul dvs. MPX 19EHDS - MICHELIN și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. MPX 19EHDS mărcii MICHELIN.
MANUAL DE UTILIZARE MPX 19EHDS MICHELIN

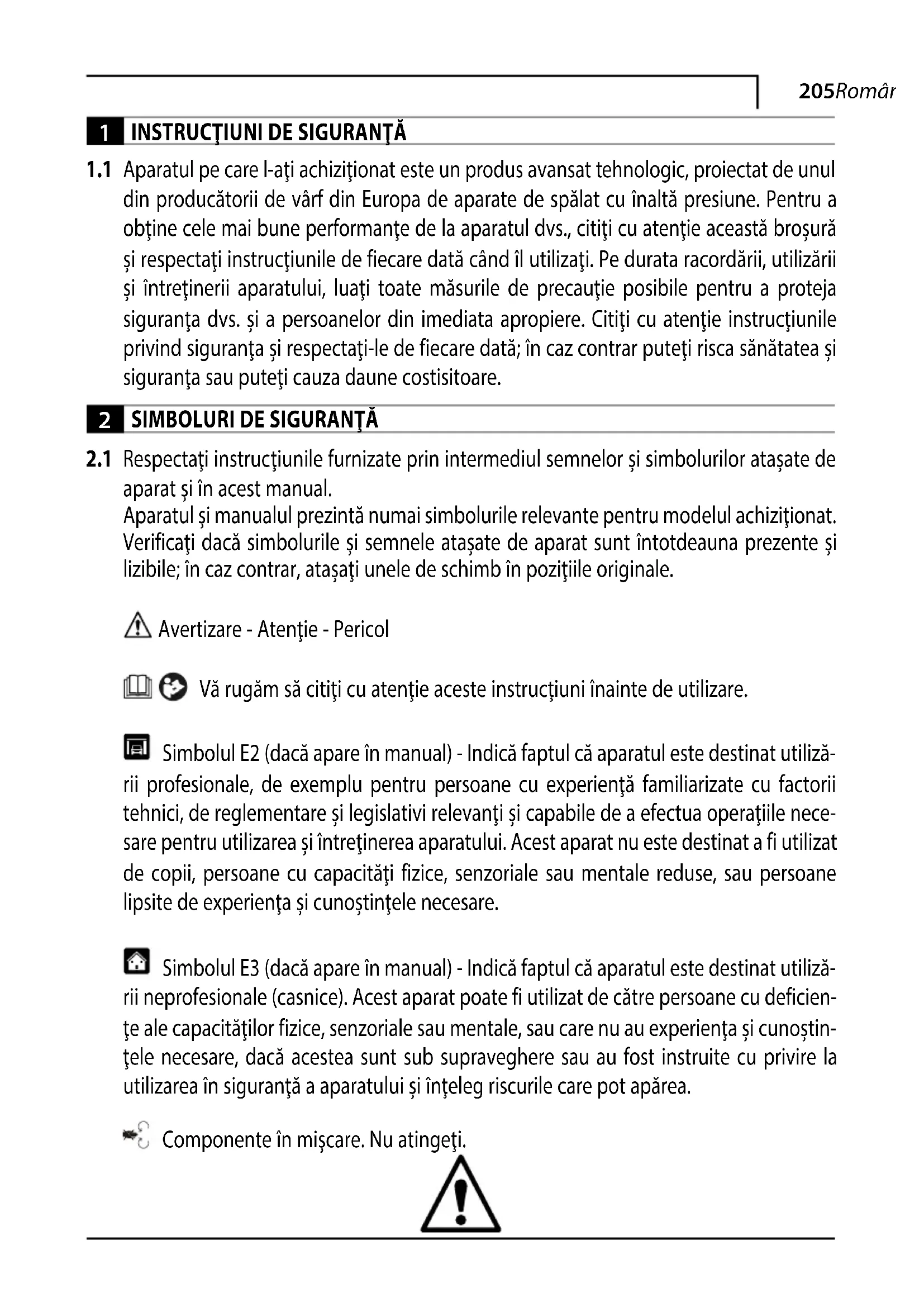

1.1 Aparatul pe care l-atai achizitionat este un produs avansat tehnologic, proiectat de unul din producatorii de varf din Europa de aparate de spalat cu inalta presiune. Pentru a obtine cele mai bune performante de la aparatul dvs., citi ci atentie aceastbrosuras i respectati instruciunile de fiecare data candid il utilziati. Pe durata racordarii,utilizarii si intreineri aparatului, luati toate masurile de precautie posibile pentru a proteja siguranta dvs. si a personelor din imediata apropiere. Citi ci atentie instructiunile privind siguranta si respectati-le de fiecare data; in caz contrar puteti risca sanatatea sisi sigurantha sau puteti cauza daune costisitoare.
2 SIMBOLURI DE SIGURANTA
2.1 Respectaţi instrucţiunile furnizate prin intermediul semnelor și simbolurilor ataşate de aparat și in acest manual.
Aparatul Şi manualul prezinta numai simbolurile relevante pentru modelul achizitionat. Verificați dacă simbolurile Şi semnele atașate de aparat sunt intotdeauna prezeinte Şi lizibile; în caz contrar, ataști unele de schimb în pozițile originale.
Avertizare - Atentie - Pericol
Và rugăm să citiţi cu atentie aceste instruţiuni inainte de/utilizare.
Simbolul E2 (dacă aparein manual) - Indica faptul că aparatul este destinat utilizări profesionale, de exemplu pentru persone cu experientă familiarizecu factori tehnici, de reglementareși legislativi relevantiși capabile de a efectua operatiile nece-sare pentru Utilizareași intreținerea aparatului. Acest aparat nu este destinat a fi/utilizat de copii, persone cu capacitate fizice, senzoriale sau mentale reduse, sau persone lipsite de experientăși cunoștintele necessities.
Simbolul E3 (daca apare in manual) - Indica faptul că aparatul este destinat utilizării neprofessionale (casnice). Acest aparat poate fi utilizes de CATRE persone cu deficiențe ale capacitateilor fizice, senzoriale Sau mentale, Sau care nu au experițași cunostințele necessities, dacă acestea sunt sub supraveghere Sau au fost instruite cu privire la Utilizarea in siguranță a aparatuluiși inteleg riscurile care pot apărea.
Componente in miscare. Nu atingeti.
Româna
0 Pozitia,oprit"
LOW HIGH LOW SPEED - II SPEED,pornit"
Nivelul garantat al puteri acustice
Semnul de interzicere, informează utilizatoriii asupra faptului ca este posibil ca ementarile locale sa interzica racordarea produsului la sistemas del alimentare cu potabila.
Semnul de pericol, averizeaza utilizatoriii sa nu indrepte jetul de apa spre persone, animale, echipamente electrice sau spre aparatul in sine.
Acest produs este evaluat in clasa de izolatie II. Aceasta inseamna ca are izolatie unataita sau dubla (numai daca simbolul exista pe aparat).
Acest produs este evaluat in clasa de izolatie I. Aceasta inseamna ca este echipat cu conductor de impamantare de protectie (numai dacă simbolul există pe aparat).
Produsul este in conformitate cu directivele europene relevante.
Simbolul E1 - Indica faptul ca aparatul nu trebuie eliminat impreună cu deseurile nicipale; acesta poate fi predat distribuitorului la achizitia unui aparat nou.
Componentele electrice si electronice ale aparatului nu trebuie reutilize in mod necorespunzator, deoarece contin substante periculoase pentru sanatate.
Puratai aparatori pentru urechi.
3.1.1 AVERTIZARE. NU permittedi copilor sa utilizeze aparatul; supraveghiai copii pentru a va asigura că nu se joacă cu acesta.
3.1.2 AVERTIZARE. Jeturile cu inaltā presiune pot fi periculoase dacā sunt utilize incorect.
3.1.3 AVERTIZARE. NU utiliziţi aparatul cu lichide inflamabile sau toxice, sau cu orice fel de produse necompatible cu functionarea sa corectă. Utilizarea aparatului intr-o atmosferă potențial inflamabilă sauexplozivă este interzisă.
3.1.4 AVERTIZARE. RISC DE EXPLOZIE. NU utiliziati aparatul pentru a pulveriza lichide inflamabile.
3.1.5 AVERTIZARE. NU indreptaşi jetul de apă spre persone sau animale.
3.1.6 AVERTIZARE. NU indreptaşi jetul de apă inspre aparat, componente electrice sau alt echipament electric.
3.1.7 AVERTIZARE. NU utiliziati aparatul cand alte persone se afla in raza sa de actiune, decat in cazul in care acestea poartă imbracaminte de protectie.
3.1.8 AVERTIZARE. NU indreptaşi jetul inspre dvs. insivă pau alte persone pentru a curata imbracaminte pau incaltaminte.
3.1.9 AVERTIZARE. NU utiliziţi aparatul afara atunci cand plouă.
3.1.10 ATENTIE. NU permitted copiilor, personel or in competente sae care nu au citit sinteles instruuntile sa utilizeze aparatul.
3.1.11 AVERTIZARE, NU atingeti stecherul si/sau priza cu mainile ude.
3.1.12 ATENTIE. NU utiliziati aparatul in cazul in care cablul electric este deteriorat. In cazul deteriorarii cablului electric, acesta trebuie inlocuit de producutor, unul din centrele sale de service autorizate sau persone calificate in mod similar, pentru a evita pericolele care pot afecta siguranta.
3.1.13 AVERTIZARE. NU utilità aparatul dacă un cablu de alimentare sau piese importante cum ar fi dispositive de siguranță, furtunuri de inaltă presiune sau pistolul sunt deteriorate.
3.1.14 AVERTIZARE. NU blocați dispositivul de deblocare a pistolului in poziția de functiONare.
3.1.15 AVERTIZARE. Verificati dacă plăcuța cu datele de identificare este atasătă de aparat; dacă nu este, informati distribuiitorul dvs. Aparatele fără plăcuțe NU trebuie utilize, pentru că nu pot fi identificareși sunt potențial periculoase.
3.1.16 AVERTIZARE. NU umblati si nu efectuati modificari la reglarea supapei de siguranta sau a dispositivelor de siguranta.
3.1.17 AVERTIZARE. NU modificazioni diametrul original al duzei capului de pulverizare.
3.1.18 AVERTIZARE. NU mutaşi aparatul prin tragere de CABLUL ELECTRIC.
3.1.19 AVERTIZARE. Nu permiteți vehiculelor sătreacă peste furtunul de inaltă presiune.
3.1.20 AVERTIZARE. NU mutaţi aparatul prin tragere de furtunul de inaltă presiune.
3.1.21 AVERTIZARE. Cánd este indreptat inspre envelope, supape de anveloppă sau alte componente sub presiune, jetul de inaltă presiune este potențial periculos. Nu utilizati setul duzei rotativeși tineți intotdeauna jetul la o distanță de cel puțin 30 cm pe durata curățarii.
3.1.22 AVERTIZARE. Este interzisă'utilizarea de accesorii neoriginaleși PIESE de schimb care nu sunt destinate în mod special pentru acest model. Modificarea aparatului este interzisă; orice fel de modificare va face Declaratația de conformitate nulași neavenităși va elibera producătorul de orice fel de răspundere în temeiul dreptului civilși penal.
3.2 MÁSURI DE SIGURANÇA OBLIGATORII
3.2.1 AVERTIZARE. Toti conductorii electrici TREBUIE PROTEJATI impotrivaca jetului de apă.
3.2.2 AVERTIZARE. Racordarea la sursa de alimentare cu current electric trebuie efectuata de un electrician calificat in conformitate cu IEC 60364-1. Trebuie sa se instaleze fie un dispositiv pentru current rezidual care va intruppe alimentarea cu energia in cazul in care currentul de scurgere la pamlant depaseste 30mA timp de 30 ms, fie un dispositiv de intrerupere in caz de defeciune la impamcantare.
3.2.3 AVERTIZARE. PE DURATA porniri, aparatul poate cauza zgomot pe retea.
3.2.4 AVERTIZARE. Utilizarea unui intrerupator de current rezidual va oferi protectie supplementară operului (30 mA).
3.2.5 AVERTIZARE. Modelele livrate fara stecher trebuie instalate de personal calificat.
3.2.6 AVERTIZARE. Utilizathi numai cabluri eletrice de legatur a probate cu seciune transversala corespunzatoare a conductorului.
3.2.7 AVERTIZARE. Opriţi intotdeauna comutatorul atunci cand lasaşi aparatul nesupravegheat.
3.2.8
AVERTIZARE. Presiunea inaltă poate cauza reculul componentelor: puratați totă imbracăminteași echipamentul de proteție necesare pentru asigurarea sigurantei operatorului.
3.2.9 AVERTIZARE. Inainte de a efectua lucrari de reparatie la aparat, SCOATEI stecherul din priza.
3.2.10 AVERTIZARE. Inainte de a apasa dispositivul de deblocare a pistolului, TINETI pistolul bine pentru a contracara reculul.
3.2.11 AVERTIZARE. RESPECTATI reglementäre autoritàților locale în domeniul alimentării cu apă.În conformitate cu IEC 60335-2-79, aparatul poate fi racordat la sursa de alimentare cu apă potabilă numai dacă furtunul de alimentare este echipat cu o supapă de reținere de tipul BA, cu posibilitate de scurgere în conformitate cu EN 12729. Supapa de reținere poate fi comandata de la produçător.
3.2.12 AVERTIZARE. Apa care trece prin supapele de retinere este considerata a fi nepotabilita.
3.2.13 AVERTIZARE. Intreşinerea Şi/sau repararea componentelor electrice TREBUIE efectuata de personal calificat.
3.2.14 AVERTIZARE. EVACUATI presiunea reziduală inainte de a deconecta furtunul de la aparat.
3.2.15 AVERTIZARE. VERIFICATI inainte de fiecare'utilizare si la intervale regulae de tamp ca suruburile sa fie complet stranse si sa nu existe componente defecte Sau uzate.
3.2.16 AVERTIZARE. UTILIZATI NUMAI detergenti care nu vor coroda materialele de acoperire ale furtunului de inaltă presiune / cablului electric.
3.2.17 AVERTIZARE. ASIGURATI-VA că toate personaleși animalele se află la o distanță minimă de 15m.
3.2.18 AVERTIZARE. Acest aparat este destinat'utilizarii cu detergentul furnizat sau recomandat de producător. Utilizarea alterdetergenti sau substanțe chimice poate reduce in mod negativ nivelul de siguranta al aparatului.
3.2.19 AVERTIZARE. Nu permitei ca detergentul sa intre in contact cu pielea si in special cu ochii! In caz de contact cu ochii, clati ci muulta apa si solicitatei imediat asistența medica!
3.2.20 AVERTIZARE. Furtunurile de inaltă presiune, fitingurileși racordurile sunt extrem de importante pentru siguranta aparatului. Utilizati numai furtunuri, fitinguriși racorduri recomandate de producător.
3.2.21 AVERTIZARE. Pouru a asigura siguranca aparatului, utilizi numai PIESE de schimb originale ale producctorului, sau alte PIESE de schimb aprobate de acesta.
3.2.22 AVERTIZARE. Cablurile de extensie prelimungitoare nepotrivite pot fi periculoase. In cazul utilizes unui cablu prelimungitor, acesta trebuie sa fie de tipul potrivit pentru utilizes de exterior si conexiunea trebuie păstrata uscata si deasupra solului. Se recomanda utilizes unui tambur pentru cablul de alimentare care sa tina przy la cel putin 60mm deasupra solului.
3.2.23 AVERTIZARE. Opriţi aparatul Şi deconnectati-l de la sursa de alimentare cu energia inainte de asamblare, curătare, reglare, intreținere, depositate si transport.
3.2.24 AVERTIZARE. Introducei setul de curat conducte pana la marcajul rosu inainte de a porni aparatul.
4 INFORMATII GENERALE (FIG.1)/PAGINA 3
4.1 Utilizarea manualului
Manualul este parte integranta a aparatului si trebuie pastrat pentru consultarea pe viitor. Va rugam sa il citi ci u ateniete inante de instalare/utilizarea unitati. Daca aparatul este vandut, vanzatorul trebuie sa imnaneze acest manual noului proprietar impreunau aparatul.
4.2 Livrarea
Aparatul este livrat partial asamblat intr-o cutie de carton.
Pachetul livrat este illustrat in fig.1.
4.2.1 Documentata livrata impreunà cu aparatul
A1 Manualul deutilizare di intretinere
A2 Instruetiuni de siguranta
A3 Declaratia de conformitate
A4 Reglementär privind garantia
4.3 Eliminarea ambalajului
Materiale de ambare nu polueazá mediul, dar cu toate acestea trebuie reciclate sau eliminate in conformitate cu legislatia in vigoare din tara deutilizare.
5 INFORMATI TEHNICE (FIG.1)/PAGINA 3
5.1 Utilizarea preconizata
Aparatul a fost proiectat pentru utilizarea individuala la curatarea vehicuIelor,utilajelor,barcilor,zidariei etc.,pentru indepartarea murdariei persistente cu ajutorul apei curate si a detergentilor chimici biodegradabili. Motoarele vehicuIelor pot fi spalate numai dacapmur durara este eliminata in conformitate cu reglementarile in vigoare.
- Temperatura apei'utilize: vedeti placuţa cu date de pe aparat.
Presiunea apei utilizezate: min. 0,1 MPa -max. 1 MPa. - Temperatura ambientă de fonctionare: peste 0ircC .
Aparatul este conform cu standardele IEC 60335-1 si IEC 60335-2-79.
5.2 Operatorul
Simbolul prezentat in figura 1 identifica operatorul destinat aparatu-lui (profesionist tau neprofessionist).
5.3 Componentele principale
B2 Teava
B3 Pistol cu závar de siguranta
B4 Cablu electric cu stecher (la modelele cu aceasta optiune)
B5 Furtun de inalta presiune
B6 Compartiment pour dédTenger (la modelele cu aceastà optiune)
B7 Capac pentru ulei (la modelele cu această optiune)
E Duză
F Regulator de detergent (la modelele cu aceasta optiene)
G Regulator de presiune (la modelele cu aceast optiene)
L Filtru de apa
5.3.1 Accesorii (dac sunt incluse in pachetul de livrare - vedeti fig.1)
C1Unealtadecurataduduzei C9
C9
Adaptor
C2 Setduzárotativā
C10
Suruburi
C3 Maner
C1
Console
C4 Perie
C12 Maner
C5 Tambur pentru furtun
C13 Set pentru detergent
C6 Set aspirare apa
C14 Roti
C17 Adaptor pentru accesori
5.4 Dispositive de siguranta
- Dispositiv dePornire (H)
Dispositivul de pornire previne utilizesa accidentala a aparatului.
Avertizare - pericol!
Nu modificati 山 nu reglati supapa de sigurantha.
- Supapa de siguranta si/sau supapa de limitare a presiunii.
Supapa de siguranta este de asemenea o supapa de limitare a presiunii. Atunci cand dispositivul de deblocare a pistolului este eliberat, supapa se beschide siAPA recircula prin orificiul de admisie al pompei Sau este evacuata pe sol.
- Supapa termostatului (D1 unde este montata)
Daca temperatura apei depaseste temperatura reglata de produc tator, supapa termostatului evacueazapapa fierbinte si absoarbe o cantitate de aparece egalacu cantitatea de apaevacuata,pana la restabilirea temperaturii corecte.
Závorul de siguranta (D):previne pulverizarea accidentala a apei. - Deconectare la suprasarcina: opre ste aparatul in caz de suprasarcina.
6 INSTALLAREA (FIG.2)/PAGINA 4
6.1 Asamblarea
Avertizare - pericol!
Toate operatiile de instalare 山 asamblare trebuie efectuaparatul deconectat de la sursa de alimentare cu energia.
Secventa de asamblare este ilustrata in fig.2.
6.2 Montarea capacelor de eliberare a presiunii (la modelele cu aceastà optiene)
Pentru a preveni scurgerile de ulei, aparatul este livrat cu orificiile de admisie a uleiului sigilate cu capace rosi, care trebuie inlocuite cu capacele de eliberare a presiunii furnizate.
6.3 Montarea duzei rotative
(La modelele cu aceast optiune).
Setul duzei rotative asigurà o putere de spalare mai mare.
Utilizarea duzei rotative poate cauza o reducere a presiunii cu 25% comparativ cu presiunea obtinutca cu duza reglabila. Totusi, setul duzei rotative ofera o putere de spalare mai mare datorita rotirii jetului de apa.
6.4 Conexiunea electrica
Avertizare - pericol!
Verificati dacă tensiuneași frecventa sursei de alimentanergie (V-Hz) corespund cu cele specificate pe placuța cu de identificare (fig.2).
6.4.1 Utilizarea caburilor de extensie
Utilizati cabluri si stechere cu nivalul de protectie IPX5". Sectiunea transversalà a cablului de extensie trebuie sa fie proportionala cu lungimea sa; cu cat acesta este mai lung, cu atat mai mare trebuie sa fie sectiunea sa transversala. Vedeti tabelul 1.
6.5 Racordul pentru alimentarea cu apă
Avertizare - pericol!
Aparatul trebuie alimentat numai cu apa curata sa filtrata. Debitul robinetului de alimentare cu apa trebuie sa fie egal cu debitol pompei.
Asezati aparatul cat maiaprope posibil de systemul de alimentare cu apa.
6.5.1 Puncte de racordare
Orificiu de iesire a apei (EVACUARE)
Orificiu de intrare a apei cu filtru (ADMISIE)
6.5.2 Racordul la sursa de alimentare cu apa
Aparatul poate fi racordat direct la sursa de alimentare cu apă potabilă numai dacă furtunul de alimentare este echipat cu o supapă de retinere in conformitate cu reglementarile in vigoare. Aveci grijă ca furtunul sa aibă cel putin 0 13mm , sa fie rigid si cu o lungime de cel mult 25m
6.5.3 Aspirarea apei din recipiente beschise
1) Insurubati furtunul de alimentare cu filtru la orificuli de admisie a apei si introduceti-l in partea de jos a recipientului.
2) Aerisiti aerul din aparat:
a)Deurubati teava.
b) Porniti aparatul si tini t pistolul beschis pana cand nu mai exista bule de aer in apo care iese afara.
3) Opriti aparatul si insurubati teava la loc.
Notă: inaltimea maxima de aspirare este 0,5 m. Furtunul de aspirare trebuie montat inainte de'utilizare.
7 REGLAJE (FIG.3)/PAGINA 5
7.1 Reglarea duzei de pulverizare (la modelele cu aceastà optiune) Debitul de apä este reglat cu ajutorul duzei (E).
7.2 Reglarea detergentului
Pentru a livra detergent la presiunea corecta, puneti duza (E) (acolo unde este montata) pe " sau monta setul pentru detergent (C13) (acolo unde este disponibil) aça cum se prezinta. Cantitatea de detergent livrata este reglata cu ajutorul regulatorului (F).
7.3 Reglarea presiunii de lucru (la modelele cu aceastà optiene) Regulatorul (G) este utilizes pentru a regla presiunea de lucru. Presiunea este prezentata pe manometru (acolo unde este montat).
8 INFORMATIICU PRIVIRE LA UTILIZAREA APARATULUI (FIG.4)/PAGINA 5
8.1 Comenzi
Dispositivdepornire(H).
Puneti dispositivul de pomire pe (ON/I) pentru a actiona motorul in modul „Economie de energia" si utilizes până la 30% mai puțina energia electrică.
Puneti dispositivul de pornire pe (ON/II) pentru a actiona motorul in modul "Putere maxima" cu performante maxime.
Puneti comutatorul dispositivului de pornire pe (OFF/0) pentru a opri aparatul.
- Maneta de comanda a jetului de apa (I).
Avertizare - pericol!
- Pe durata functionarii, aparatul trebuie positiionat asa, de prezinta in fig. 4 pe o suprafata ferma, stabilia.
8.2 Pornirea (vedeti fig. 4)
1) Deschideti complet robinetul de alimentare cu apă.
2) Eliberati zavorul de siguranta (D).
3) Apasati dispositivul de deblocare a pistolului timp de cateva secunde si porniti aparatul prin punerea dispositivului de pornire in positia de functionare dorita (ON/II) tau (ON/II).
Avertizare - pericol!
Inainte de a utilizes aparatul, verificati dacă acesta primestre apă in mod corect;utilizarea aparatului fară apă duce la deteriorarea acestuia. Nu acoperiti grilele de ventilatie atunci cand aparatul este in uz.
Modele TSS - La modelele TSS cu systemd automat de intrerupere a debitului:
- in momentul in care disponitivul de deblocare a pistolului este eliberat presiunea dinamicà intrerupe in mod automat motorul;
- in momentul in care dispositivul de deblocare a pistolului este apasat scaderea automata a presiunii porneste motorul si presiunea este restabilità dupo intarziere foarte scurtà;
- pentru ca TSS și functioneze în mod corect, toate operatiile de eliberare și apăsare a pistolului trebuie și fie la cel putin 4-5 secunde distanță.
Pentru a preveni deteriorarea aparatului, nu il lasati saturday. La modelele fara TSS, pentru a preveni deteriorarea aparatului datorita unei cresteri a temperaturii apei, nu intrerupejietul de apai mai mult de 5 minute atunci candid aparatulfunctionează.
8.3 Opiorea
1) Puneti comutatorul dispositivului de pornire pe (OFF/0).
2) Apasaţi disposizitivul de deblocare a pistoluluiși evacuăti presiunea reziduală din interiorul conductelor.
3) Cuplezi zavorul de siguranta (D).
8.4 Repornirea
1) Eliberati zavorul de siguranta (D).
2) Apasati dispositivul de deblocare a pistolului si evacuati aerul rezidual din interiorul conductelor.
3) Puneti dispositivul de lucru in poziţia de fonctionare necessar (ON/1) sau (ON/II).
8.5 Depozitarea
1) Inchideti robinetul de alimentare cu apa.
2) Evacuati presiunea reziduală din pistol până cand toata apă iese afară din aparat.
3) Opriṭi aparatul (OFF/0).
4) Scoatei stecherul din priză.
5) Goliti gi spalati compartmentul pentru detergent la terminarea sesiuniti de lucru. Pentru a spala rezervorul, Utilizati apă curata in loc de detergent.
6) Cuplatzavorul de siguranta al pistolului (D).
8.6 Reumliplea si utilizes area detergentului
Detergentul trebuie livrat prin utilizarea accesorilor si a procedurilor descrie la punctul 7.3.
Utilizarea unui fertun cu inaltā presiune mai lung decât cel original furnizat impreunā cu aparatul, sau Utilizarea unui fertun prelimungitor suplimentar poate reduce sau poate opri complet aspirare de detergent.
Umpleti rezervorul (B6) cu detergent inalt biodegradabil.
8.7 Procedura de curatare recomandata
Dizolvati murdaria prin aplicarea detergentului amestecat cu apa pe suprafata cat inca este uscata.
In cazul suprafeteor verticale, lucrati dejos in sus. Lasati detergentul sa actioneze tamp 1-2 minute, dar nu lasati suprafata sa se usuce. Incepand din partea dejos,utilizati jetul cu inaltapresiune la o distanita minima de 30 cm .Nu permiteci curgerea apei pe suprafetele nespalate. In unele cazuri,este nevoie de frecarea cu peria pentru a indeparta murdaria.
Presiunea ridicata nu este intotdeauna cea mai bună solutie pentru rezultate bune la curătare, deoarece poate deterioria unele suprafete. Reglarea cea mai finala jetului duzei regilabile sau duza rotativă nu trebuie realizata pe componentele delicate sau vopsite, sau pe componente sub presiune (de exemplu envelope, supape pentru umflare etc.).
Eficinta curatarii depinde atat de presiunea, CAT si de volumul de apautilizat, in aceeaasi masura.
INTRETTINERICA (FIG.5)/PAGINA 6
Toate operatiile de intretnere care nu sunt prezentate in acest capitol trebuie efectuate la un centru autorizat de vanzari si service.
Avertizare - pericol!
Deconnectati intotdeauna stecherul de la priza de ntare inainte de a efectua orice fel del lucrare la aparat.
9.1 Curatarea duzei
1) Deconnectaţi teava de la duza.
2) Indepartati toate depunerile de murdarie de la orificiul duzei cu ajutorul uneltei (C1).
9.2 Curatarea filtrului
Verificazioni filtrul de alimentare (L) si filtrul pentru detergent (daca este montat) inante de ficare utilizare si curatai in conformitate cu instructiunile daca este necessar.
9.3 Deblocarea motorului (la modelele cu aceastà optiune)
In caz de intreruperi lungi, depunerile de calcar pot cauza griparea motorului. Pentru a debloca motorul, invarti arborele de antrenare cu o unealt (M).
9.4 Adaugarea de ulei (la modelele cu aceastà optiune)
Adauga tulei prin orificiul de admisie pentru a restabili nivelul corect.
Pentru caractetricile uleiului, consultaţi tabelul „Caracteristicile uleiului".
9.5 Depozitarea la sfarsitul sezonului
Inainte de depositarea pe durata iernii, lasati aparatul sa functioneze o perioda de temp cu antigel necoroziv si netoxic.
Puneti aparatul intr-un loc uscat, protejat de inghet.
DEPOZITAREA SI TRANSPORTUL (FIG. 5)/PAGINA 6
Depozita ti accesorile aça cum se prezinta in fig. 5.
Transportaţiutilajulasa cum se prezinta in fig.5.
11 DEPANAREA
| Problemă Cauze posib | le Rezolvare | |
| Pompă nu ajunge la presiunea de lucru | Duză uzataă Inlocuiți duza | |
| Filtru de apă murdur Curățați filtrul (L) (fig.5) | ||
| Alimentare insufficientă cu apă Deschideți complet robinetul | de alimentare cu apă | |
| Se absoarbe aer in system Verificatuți etanșeitatea fittingurilor de furtun | ||
| Aer in pompă | Opruti aparatul și apășați și eliberatași dispositivul de deblocare a pistolului pânța că apă iese afară cu undebit constant. Pornutiți aparatul din nou. | |
| Duza reglabilă nu este poziptionă în mod corect Setați duza | (E) pe reglarea (+) (fig.3) | |
| Supapa termostatică a declanțat Așteptați restabilirea temperaturi corecte a apei | ||
| Apa este absorbită de la un recipient deschis aflat l o inățime mai mare de 0,5 m. | Reduceți inățimea de aspirare. | |
| Presiunea pompei scade pe durata適用ării brûște | Apa este absorbită de la un recipient extern Racordați aparateul la sursa de alimentare cu apă | |
| Apa de alimentare este prea caldă Reduceți temperatura | ||
| Duza este infundă Târgați duza (fig.5) | ||
| Filtru de alimentare (L) murdur Curățați filtrul (L) (fig.5) | ||
| Motorul „băzăie" dar nu reusțeșsăporească | Tensiunea sursei de alimentare cu energia este prea mică | Verificatuți dacă tensiunea sursei de alimentare cu energia este identică cu cea de pe plâcuță (fig.2) |
| Cădere de tensiune datorităutilizării unui cablu de extensie | Verificatuți caractéristicile cablului de extensie | |
| Aparatul nu a fost Utilizat o periodă lungă de temp | Contactați cel mai apropriat centru de service autorizat | |
| Probleme la dispositivul TSS | Contactați cel mai apropriat centru de service autorizat | |
| Motorul nu pornește | Nu există alimentare electrică | Verificatuți dacă stecherul este bine introdus în priză și dacă există tensiune la rețeaua de alimentare (*) |
| Probleme la dispositivul TSS | Contactați cel mai apropriat centru de service autorizat | |
| Aparatul nu a fost Utilizat o periodă lungă de temp | Cu ajutorul unelței (M) deblocați motorul prin orificiu din spa-tele aparatului (la modelele cu această optiune) (fig. 5) | |
| Scurgeri de apă | Garniturî de etanșare uzate | Inlocuiți garniturile de etanșare la cel mai apropriat centru de service autorizat |
| Supapa de sigurantață declanțat și evacuează | Contactați un centru de service autorizat | |
| Aparatul face zgomot | Apă prea caldă | Reduceți temperatura (vedete datele tehnice) |
| Scurgeri de ulei | Garniturî de etanșare uzate | Contactați cel mai apropriat centru de service autorizat |
| Numai la versiunea TSS: aparatul pormește chiar și cu dispositivul de deblocare a pistolului eliberat | Sistemul cu inaltă presiune Sau circuitul pompei nu este etanș | Contactați cel mai apropriat centru de service autorizat |
| Numai la versiunea TSS: nu este furni-zatașpăa apășareia dispositivului de deblocare a pistolului (cu furtunul de alimentare conectat) | Duza este infundă Târgați duza (fig.5) | |
| Nu se absoarbe detergent | Duza reglabile este pe setarea de inaltă presiune | Setați duza (E) pe reglarea "■" (fig.3) |
| Detergentul este prea dens Diluțuțu cu apă | ||
| Este utilizata o prelimungire a furtunului cu inaltă presiune | Montați furtunul original | |
| Depuneri sau restricțonări in circuitul de detergent | Spălțați cu apă curăța și eliminăți toate restricțile. Dacă proble-ma persistă, contactați un centru de service autorizat | |
| Apa scopă de la supapa termostatului | Temperatura apei din interiorul duzei a depășit valoarea maximă nominală mentionata pe plâcuța de identificare | Cu aparatul in funciune, nu opriti jeturul de apă mai mult de 5 minute la un moment dat |
(*) Dacā motorul se opreşte Şi nu repornexe pe durata functiənarii, astepta 2-3 minute inainte de a repeta procedura de pornire
(a fost declanata deconectarea la suprasarcina).
Dacă problema apare de mai multe ori, contactați cel mai apropriat centru de service autorizat.
MODEL
NUMAR DE SERIE
12 CUM SE EVITA DETERIORAREA SUPRAFETELOR
ATENTIE
12.1 Utilizarea aparatului pentru spalareanvelopelor poate duce la deteriorarea acestora si poate fi periculos.
12.2 Nu ndreptati niciodata jetul de inalta presiune direct spre envelope.
12.3 Utiliziati intotdeauna aparatul la reglajul cel mai redus al presiunii atunci cand curatai in jurul rotilari anvelopelor.
12.4 Nu utiliata niciodata teava turbo pentru spalarea niciunei parti a vehiculului.
12.5 Pentru mai multe informati consultati seciunea: 8.7 Procedura de curatare recomandata".
Declaratie de conformitate CE
Noi, Annovi Reverberi S.p.A, declaram faptul ca urmatorulutilaj (urmaoareleutilaje) Michelin :
Denumireautilajului Aparat de spalat cu inalta presiune
Model nr. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Puterea nominalä 1,7 kW 2 kW 2,2 kW 2,5 kW
este conform (sunt conforme) cu urmatoarele Directive europene:
2006/42/CE, 2014/35/UE, 2011/65/UE, 2012/19/UE, 2014/30/UE si 2000/14/CE
si este fabricat (sunt fabricate) in conformitate cu urmatoarele standarde sau documento standardize: EN 60335-1; EN 60335-2-79; EN 55014-1;
EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Numele Şi adresa personei desemnate a emite dosarul tehnic: Stefano Reverberi / AR Managing Director
Via ML King, 3 - 41122 Modena, Italia
Procedura de evaluare a conformitatei cerută de Direcixa 2000/14/CE a fost efectuata in conformitate cu Anexa V
Model nr. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Nivelul masurat al puterii acustice: 90,3 dB (A) 90,3 dB (A) 90,3 dB (A) 90,3 dB (A)
Nivelul garantat al puterii acustice: 93 dB (A) 93 dB (A) 93 dB (A) 93 dB (A)
Data: 16.11.2018
MODENA (I)
Stefano Reverberi
Garantie
Valabitatea garantiei est in conformitate cu legisla tia relevanta din tara in care est vandut produsul (cu exceptia cazului in care se specifica altceva de catre producator).
Garantia acopera defece de material, constructie si conformitate pe durata perioadei de garantie, perioda in care producatorul va inlocui subansamblele defece si va repara produsul in cazul in care nu este excessiv de uzat, sau il va inlocui.
Garantia nu acopera componentele supuse la uzura normala (supap, piston, garnutra de apa, garnutra de ulei, arcuri, garnuturi inelare, accesorii de genul furtun, pistol, peri, roti etc.);
Garantia nu acoperà defecte cauzate de:
-utilizarea necorespunzatoare, gresita, neglijenta,
- inchirierea sau utilizarea profesionalà, dacă produsul a fost vändut pentru uz casnic,
- nerespectarea instruetiunilor de intreinere prezentate in acest manual,
- reparatiţii efectuate de personal sau centre neautorizate,
-utilizarea de piese sau accesori neoriginale,
- deteriorarea cauzata de transport, murdarie sau corpuri straine, accidente,
-problemelegatedepoizitare.
Pentru a benefici de garantie, trebuie făcută dovada achizitionarii.
Pentru asistenà, contactaì punctul de vǎnzare de unde a fost achiziónat aparatul
Date tehnice
| Date tehnice | Unitate | MPX 17EHDS MPX 19EHDS MPX 2 | EHDS MPX 25EHDS |
| Debit | l/min | 5,33 5,5 5,5 | |
| Debit maxim | l/min | 7,33 7,66 7,66 8,33 | |
| Presiunea | MPa | 8,7 9,5 10 7 11,5 | |
| Presiunea maximã | MPa | 13 14 16 17 | |
| Puterea | kW | 1,7 1,9 2,2 2,5 | |
| Max. temperatura admisie | °C | 50 50 50 50 | |
| Presiunea maximã la admisie | MPa | 1 1 1 1 | |
| Forța de respingere a pistolului la presiunea maximã | N | 11,70 12,90 13,40 13,90 | |
| Tip de ulei pentru pompã | kg | ----- | |
| Clasa de proteției | - | II / II / II / II / | |
| Izolația motorului | Clasa | F F F F | |
| Protectția motorului | - | IPX5 IPX5 | |
| Tensiunea | V/Hz | 220-240 ~/50-60 | 220-240 ~/50-60 |
| Impedanța maximã permisă a systemului electric | Ω - | - | - |
| Nivelul de presiune acustică LPA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 78,8 78,8 78,8 78,8 | |
| Nivelul de putere acustică LwA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 93 93 93 | |
| Vibrța aparatului (K = 1 m/s 3): | m/s² | <2,5 | <2,5 |
| Greutatea | kg | 10 10,4 11,6 11,7 |
Sub rezerva modificarilor tehnice
1 NHCTPYKUIM NO BE30NACHOCTN
1.1 Пгнобретеня вами машина -эTO BBICOKOTEXHONOHoe n3dJIne, BbIpyeHHO eOHN m3 cambIX ONBtBix eBPonecknx npOn3BOJnteJe MOeHbIX Maunn BbICOKOrO daBLeHn.ДЯdoCTNXeHnHaUNyUxNpe3yIbTaTOB Mbl COCTaBNI N daHNOe pyKOBOcTBO, KOTOpOE cIeDyET BHIMATEJBHo pOnHTaTB n CO6JIoDaTb npN KaJdOM IcNoJIb3OBaHn MaunHbI. Bo BpeMnODKIIuOeHnR, 3KcPnyatauIN n O6ClyXuBaHnMaunHbI BbIOJHrTe BCE BO3MOxHbIe MepbI ppeOToPOXHOCTn DnA Co6CTBeHHo 6e3ONaCHOCTn, a TAKKe DnA 6e3ONaCHOCTn IIODeN, HaxOJauxxCsB HeNocPeIcTBeHHo 6n3OCTN. BHIMATEJBHo npOnTaNTE n CO6IouaTe Tpe6OBaHn 6e3ONaCHOCTN, TaK KaK INx HecO6JIoDeHne MoXe TocTaBtB NOd yrpo3y 3dOpOBbe n 6e3ONaCHOCTb IIODeN INn Xe HaHeCTN MaTePnaIbHbI yUep6.
- SIMBOLURI DE SIGURANTA
- Româna
- MÁSURI DE SIGURANÇA OBLIGATORII
- INFORMATII GENERALE (FIG.1)/PAGINA 3
- Utilizarea manualului
- Livrarea
- Eliminarea ambalajului
- INFORMATI TEHNICE (FIG.1)/PAGINA 3
- Utilizarea preconizata
- Operatorul
- Componentele principale
- Dispositive de siguranta
- Avertizare - pericol!
- Nu modificati 山 nu reglati supapa de sigurantha.
- INSTALLAREA (FIG.2)/PAGINA 4
- Asamblarea
- Montarea duzei rotative
- Conexiunea electrica
- Racordul pentru alimentarea cu apă
- Racordul la sursa de alimentare cu apa
- Aspirarea apei din recipiente beschise
- REGLAJE (FIG.3)/PAGINA 5
- INFORMATIICU PRIVIRE LA UTILIZAREA APARATULUI (FIG.4)/PAGINA 5
- INTRETTINERICA (FIG.5)/PAGINA 6
- DEPOZITAREA SI TRANSPORTUL (FIG. 5)/PAGINA 6
- DEPANAREA
- CUM SE EVITA DETERIORAREA SUPRAFETELOR
- ATENTIE
- Declaratie de conformitate CE
- Garantie
- NHCTPYKUIM NO BE30NACHOCTN
Marcă : MICHELIN
Model : MPX 19EHDS
Categorie : Spălător cu presiune
