MPX 19EHDS - Høytrykkspyler MICHELIN - Gratis bruksanvisning og manual

Produkttype	Høytrykksvasker
Merke	Michelin
Modell	MPX 19EHDS
Vekt	10,4 kg
Nominell effekt	1,9 kW
Arbeidstrykk	9,5 MPa (95 bar)
Maksimalt trykk	14 MPa (140 bar)
Nominell strømning	5,5 l/min
Maksimal strømning	7,66 l/min
Maks. innløpsvanntemperatur	50 °C
Strømforsyning	220-240 V ~ 50/60 Hz
Beskyttelsesklasse	II (dobbelt isolasjon)
Motorens beskyttelsesgrad	IPX5
Lydtrykknivå	78,8 dB(A)
Garantert lydeffektnivå	93 dB(A)
Vibrasjoner	< 2,5 m/s²
Pumpens oljetype	Ikke spesifisert (se typeskilt)
Hovedfunksjoner	Høytrykksvask, detergentsug, justerbar dyse, totalstopp (TSS)
Vedlikehold og rengjøring	Regelmessig rengjøring av vannfilter, dyse, tømming av detergentbeholder
Sikkerhet	Startbryter, sikkerhetsventil, termisk beskyttelse, sikkerhetslås
Reservedeler og reparasjon	Bruk kun originale Michelin/AR-deler
Generell informasjon	Hjemme- og profesjonell bruk (i henhold til symbol E1/E2 på apparatet)

Ofte stilte spørsmål - MPX 19EHDS MICHELIN

Hvordan starter jeg høytrykksvaskeren MPX 19EHDS?

Åpne vannkranen helt, lås opp sikkerhetslåsen (D), trykk på pistolavtrekkeren i noen sekunder, og sett deretter startbryteren i posisjon ON/I (energispare) eller ON/II (maksimal effekt).

Hvilken type rengjøringsmiddel skal brukes med dette apparatet?

Bruk kun biologisk nedbrytbare rengjøringsmidler som er kompatible med høytrykksslangen og anbefalt av produsenten. Unngå kontakt med hud og øyne.

Hvordan justerer jeg arbeidstrykket?

Bruk trykkregulatoren (G) hvis den finnes på modellen din. Trykket er justerbart og kan avleses på manometeret (C16) hvis medfølgende.

Hva gjør jeg hvis pumpen ikke når nødvendig trykk?

Kontroller dysen (bytt den hvis slitt), rengjør vannfilteret (L), sørg for at vannforsyningen er tilstrekkelig og at det ikke er luft i pumpen. Tøm luften ved å trykke på avtrekkeren til en kontinuerlig stråle oppnås.

Hvordan rengjør jeg dysen?

Skru av lansen fra pistolen, bruk den medfølgende rengjøringsnålen (C1) for å fjerne smuss fra dysehullet.

Er det farlig å rette strålen mot personer eller dyr?

Ja, rett aldri høytrykksstrålen mot personer, dyr, elektrisk utstyr eller selve apparatet. Strålen kan forårsake alvorlige skader.

Hvordan vinteroppbevarer jeg apparatet?

Før vinterlagring, la apparatet gå med en ikke-aggressiv og ikke-giftig frostvæske. Oppbevar det på et tørt og frostfritt sted.

Hva gjør jeg hvis motoren ikke starter?

Kontroller strømforsyningsspenningen og at støpselet er ordentlig tilkoblet. Hvis motoren er blokkert, løsne den med verktøyet (M) beregnet for dette (modell med denne funksjonen). Ved vedvarende problem, kontakt et autorisert servicesenter.

Kan jeg bruke en skjøteledning?

Ja, men skjøteledningen må ha et tverrsnitt tilpasset lengden og en IPX5-beskyttelsesklasse. Tilkoblingen må holdes tørr og minst 60 mm over bakken.

Hvordan tømmer jeg resttrykket etter bruk?

Etter å ha slått av apparatet (OFF/0), trykk på pistolavtrekkeren for å tømme vann og trykk. Lås deretter sikkerhetslåsen (D).

BRUKSANVISNING MPX 19EHDS MICHELIN

A1 Betjenings- og vedligeholdeselsesevjedning
A2 Sikkerhedsregler
A3 konformitetserklaering
A4 Garanti

Maskinen skal vare frakoblet i forbindelse med installation og montering.

6.5 Tilslutting til vandforsyning

Advarsel - fare!

En god afvaskning afhaenger i lige sa hoj grad af trykket og vandmaengden.

9 VEDLIGEHOLDELSE (FIG. 5)/SIDE 6

De former for vedligeholdelse, som/DDke er beskrevet i dette kapitel, skal udfores ved et autoriseret servicecenter.

Advarsel - fare!

Opbevar tilbehoret som vist i fig. 5.

Transporter maskinen som vist i fig. 5.

11 FEJLFINDING

Tekniske specificationer

Tekniske data	Måleenhed	MPX 17EHDS MPX 19EHDS MPX 2	EHDS MPX 25EHDS
Kapacitet	l/min	5,33 5,5 5,5 5,5
Maks. kapacitet	l/min	7,33 7,66 7,66 8,33
Tryk	MPa	8,7 9,5 10 7 11,5
Maks. tryk	MPa	13 14 16 17
Effekt	kW	1,7 1,9 2,2 2,5
Maks. Forsyningstemperatur	°C	50 50 50 50
Maks. Forsyningstryk	MPa	1 1 1 1
Pistolens repulsionskraft ved maks. tryk	N	11,70 12,90 13,40 13,90
Olietype til pumpe	kg	----
Beskytteskesklasse	-	II / II / II / II /	II /
Motorisolering	Klasse F F F F
Motorbeskyttese	-	IPX5	IPX5	IPX5	IPX5
Spending	V/Hz	220-240 ~/50-60	220-240 ~/50-60	220-240 ~/50-60	220-240 ~/50-60
Maks. tilladt netmodstand	Ω	-	-	-	-
LydtryksniveauuL P(A)(EN 60704-1) (K = 3 dB(A))	dB (A)	78,8 78,8	78,8 78,8
LydeffektniveauuL A(A)(EN 60704-1) (K = 3 dB(A))	dB (A)	93 93 93 93
Maskinens vibrationer (K = 1 m/s2):	m/s2	<2,5	<2,5	<2,5	<2,5
Vægt	kg	10 10,4 11,6 11,7

Med forbeshold for tekniske aendringer.

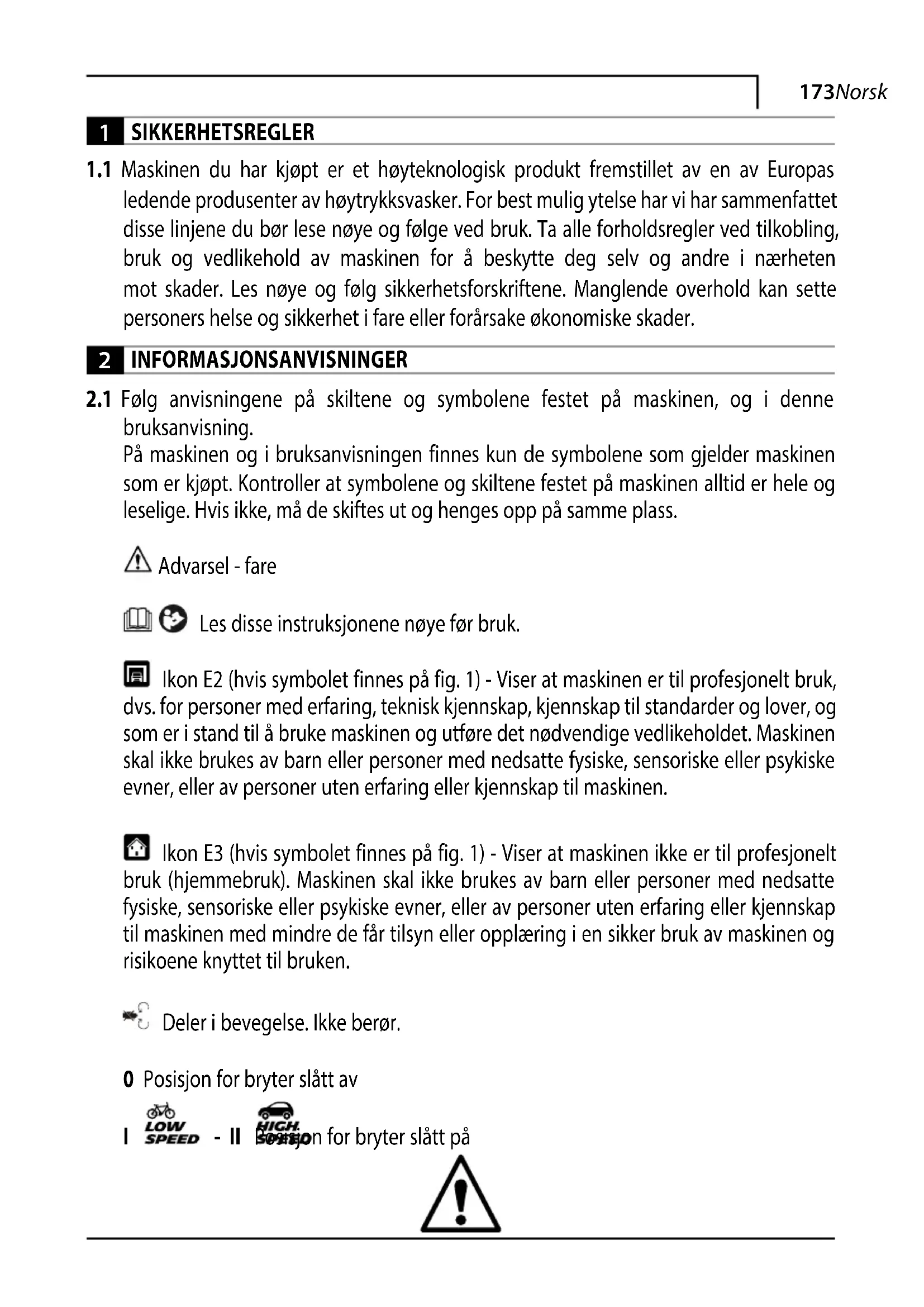

1.1 Maskinen du har kjøpt er et hoyteknologisk produit fremstillet av en av Europas ledende produsenter av hoytrykksvasker. For best mulig ytelse har vi har sammenfattetppe linjene du bør lese noye og ffolge ved bruk. Ta alle forholdsregler ved tilkobling, bruk og vedlikehold av maskinen for a beskytte deg selv og andre i nærhen mot skader. Les noye og folg sikkerhetsforskriftene. Manglende overhold kan sette personers helse og sikkerhet i fare ellor forarsake okonomiske skader.

2 INFORMASJONSANVISNINGER

2.1 Følg anvisingene på skiltene og symbolene festet på maskinen, og i�� bruksanvisning.

På maskinen og i bruksanvisningen finnes kun de symbolene som gjelder maskinen som er kjøpt. Kontroller at symbolene og skiltene festet på maskinen alltid er hele og leselige. Hvis ikke, på de skiftes ut og henges opp på samme plass.

Advarsel-fare

Les disse instruksjonene noye for bruk.

Ikon E2 (hvis symbolet finnes på fig. 1) - Viser at maskinen er til profesjonelt bruk, dvs. for personer med erfaring, tekisk kjennskap, kjennskap til standarder og lover, og som er i stand til Å bruke maskinen og utføre det nødvendige vedlikeholdet. Maskinen skal ikkeBrukes av barn eller personer med nedsatte fysiske, sensoriske eller psykiske evner, uller av personer uten erfaring uller kjennskap til maskinen.

Ikon E3 (hvis symbolet finnes på fig. 1) - Viser at maskinen ikke er til profesjonelt bruk (hjemmebruk). Maskinen skal ikke brukes av barn eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller av personer uten erfaringller kjennskap til maskinen medindre de fär tilsyn eller opplæring i en sikker bruk av maskinen og risikoene knyttet tilBruken.

Deler i bevegelse. Ikke beror.

0 Posisjon for bryter slätt av

Forbud: Varsler brukeren om at landets gjeldende regelverk kan forby tilkoblingen maskinen til drikkevannsforsyningen.

Fare: Varsler brukeren om at vannstrålen/DDke skal rettes mot barn, dyr, elektrisk utstyr eller delve maskinen.

Maskinen er i isolasjonsklasse II. Det betyr at den har en forsterket isolasjon aller er beltisolert (kun hvis symbolet finnes på maskinen).

Maskinen er i isolasjonsklasse I. Det betyr at den har en jordleder (kun hvis symbonnnes på maskinen).

Maskinen er i samsvar med anvendbare europeiske direktiver.

Ikon E1 - Viser pabudet om sekså avhende høytrykksvaskeren som vanlig husligningsavfall. Den kan leveres inn til forhandleren ved kjøp av en ny. Maskinens triske og elektroniske deler pågressive brukes om igjen til feilBruk, ford i de kan vare eskadelige.

Brukhorselsvern.

Bruk vernemaske.

Bruk Åndedrettsvern.

Bruk vernehansker.

Bruk vernesko.

Bruk verneklaer.

3 SIKKERHETSFORSKRIFTER/RESTERENDE RISIKOER

3.1 ADVASLER: SIKKERHETSMESSIGE "FORBUD"

3.1.1 ADVARSEL. IKKE la barn bruke maskinen, og pass pa at de ikke leker med maskinen.
3.1.2 ADVARSEL. Trykkstrålene kan vare farlige ved feilBruk.
3.1.3 ADVARSEL. IIKE bruk maskinen med brannfarlige erler giftige væsker, aller andreprodukter som ikke er egnet for en korrekt bruk av maskinen. Det er forbudt Å bruke maskinen i brannfarlige erler eksplosjonsfarlige omgivelser.
3.1.4 ADVARSEL. FARE FOR EKSPLOSJON IKKE sprøyt brannfarlige væsker.
3.1.5 ADVARSEL. IKKE rett vannstralen mot personer aller dyr.
3.1.6 ADVAREL. IKKE rett vannstralen mot maskinen, elektriske deler aller annet elektrisk utstyr.
3.1.7 ADVAREL. IKKE bruk maskinen innenfor et arbeidsområde hvor det oppholder seg personer uten verneklaer.
3.1.8 ADVARSEL. IKKE rett stralen mot deg selv aller andre for Å rengjore klær ell er skotøy.
3.1.9 ADVARSEL. IKKE bruk maskinen utendors när det regner.
3.1.10 ADVARSEL. Maskinen违法犯罪 av barn, ukyndige personer eller personer som ikke har lest og forstätt braupsanvisningen.
3.1.11 ADVAREL. IKKE ta på stopslet og/eller stikkontakten med våte hender.
3.1.12 ADVSEL. IKKE bruk maskinen hvis strømledningen er ødelagt. Hvis strømledningen er ødelagt, på den enten skiftes ut av produsenten, et autorisert服务水平enter eller kvalifisert personale forå unngå sikkerhetsfarer.
3.1.13 ADVAREL. IKKE bruk maskinen hvis en strømkabel eller viktige deler som bl.a. sikkerhetsanordninger, høytrykksslanger eller sprøytepistol er skadet.
3.1.14 ADVARSEL. IKKE Iås pistolhandtaket i driftsposisjon.
3.1.15 ADVAREL. Kontroller at maskinen har typeskilt. Kontakt leverandoren hvis det ikke er tilfelle. Maskiner uten typeskilt på IKKE brukes, fordi de kan ikke identifisereres og kan=vare farlige.
3.1.16 ADVARSEL. IKKE forsök Å endre sikkerhetsventilens og sikkerhetsanordningen kalibrering på noen mæte.
3.1.17 ADVAREL. IKKE endre originaldiameteren til den justerbare sprytedysen.
3.1.18 ADVARSEL. IKKE flytt maskinen ved Å dra i STRÖMLEDNINGEN.
3.1.19 ADVAREL. Unngå at kjøretøy kjoer over høytrykksslangen.
3.1.20 ADVARSEL. IKKE flytt maskinen ved Å dra i høytrykksslangen.

3.1.21 ADVARSEL. Hvis høytrykksstrålen rettes mot dekk, dekkventiler og andre trykksatte deler, utgør den en potensiell fare. Unngå bruk av rotordysen, og hold alltid strålen på minst 30 cm avstand under vaskingen.
3.1.22 ADVAREL. Det er forbudt Å bruke ikke original tilbehør eller tilbehør som/DDE er spesifikt for modellen.Det er forbudt Å utføre endringer på maskinen.Utfaring av endringer fomer til bortfall av samsvarserklæringen og fritar produsenten fra sivil- og strafferettslig ansvar.

3.2 ADVASLER: SIKKERHETSMESSIGE "PABUD"

3.2.1 ADVARSEL. Alle stromforende deler M'A BESKYTTES mot vannstralen.

3.2.2 ADVSEL. Den elektriske tilkoblingen ma utfores av en fagkyndig elektriker i samsvar med standard IEC 60364-1. Det anbefales Å installere en jordfeilbryter som avbryter strømforsyningen til maskinen hvis lekkasjestrommen til jord overstiger 30mA for 30 ms , eller en kontrollanordning for jordkretsen.

3.2.3 ADVSEL. UNDER start kan maskinen forarsake nettforstyrelser.

3.2.4 ADVARSEL. Bruk av jordfeilbryter betyr økt sikkerhet forBrukeren (30mA)

3.2.5 ADVARSEL. For modellene uten stopsel ma installasjonen utfores av kvalisert personale.

3.2.6 ADVAREL. Bruk kun godkjente skjoteledninger med et egnet tverrnitt.

3.2.7 ADVARSEL. Koble alltid fra hovedbryteren nár maskinen forlates uten tilsyn.

ADVARSEL. Det hove trykket kan fore til at deler slynges ut. Bruk personlig verneutstyr.

3.2.9 ADVARSEL. TREKK UT stoplet for det utfores arbeid pa maskinen.
3.2.10 ADVARSEL. För du trykker inn pistolhandtaket mä du holde GODT FAST i sprøytepistolen for Å fange opp rekylen.
3.2.11 ADVAREL. FØLG vannverkets forskrifter. I henhold til IEC 60335-2-79 kan maskinen kun kobles til drikkevannsforsyningen hvis vanntilførselen til maskinen er utstyrt med tilbakerstrømningsbeskyttelse av typen BA i samsvar med standard EN 12729. Tilbakerstrømningsbeskyttelsen kan bestilles hos produsenten.
3.2.12 ADVSEL. Vann som renner inn i tilbakestrømningsbeskyttelsene klassifiseres/DDke som drikkevann.
3.2.13 ADVARSEL. Vedlikehold og/eller reparasjoner av elektriske komponenter MÅ utføres av kvalifisert personale.
3.2.14 ADVSEL. SLIPP UT resttrykke for slangen kobles fra maskinen.

3.2.15 ADVARSEL. KONTROLLER før hver bruk og jevnilig at skruene er strammet skikkelig og at ingen av delene er slitte eller defekte.
3.2.16 ADVAREL. BRUK utelukkende vaskemidler som/DDke kan forarsake korrosjon padeklaget til hoytrykksslangen/stromledningen.
3.2.17 ADVARSEL. HOLD personer og dyr på minst 15 meters avstand.
3.2.18 ADVARSEL. Denne maskinen skal brukes med vaskemidler som leveres ellanbefales av produsenten. Hvis du bruker andre vaskemidler erer kjemiskeprodukter, kan det virke negativt inn pa maskinens sikkerhet.
3.2.19 ADVARSEL. Unngå at vaskemidletkommen i kontakt med huden, og spesielt øynene! Ved kontakt med øynene, skyll med rent vann og kontakt lege umiddelbart!
3.2.20 ADVAREL. Høytrykksslangene, slangekoblingene og leddene er viktige elementer for sikker drift av maskinen. Bruk kun høytrykksslanger, slangekoblinger og ledd som anbefales av produsenten.
3.2.21 ADVARSEL. For Å kunne garantere sikker drift av maskinen mä du kun bruke originale resvedeler fra produsenten eller godkjente av produsenten.
3.2.22 ADVAREL. Uegnede skjoteledninger kan vare farlige. VedBruk av skjoteledning, velg en som er egnet til utendorsbruk, og pass pa at tilkoblingen holdes torr og over bakkeniva. Det anbefales a bruke en kabeltrommel, som blir liggende minst 60 mm over bakkniva.
3.2.23 ADVSEL. Slå av maskinen og koble den fra strømmen før montering, rengjøring, justering, vedlikehold, oppbevaring og transport.
3.2.24 ADVSEL. Sett rengjoringssettet for rørledninger inn til det rode merket for maskinen slås på.

4 GENERELL INFORMASJON (FIG.1)/SIDE 3

4.1 Hvordan bruke bruksanvisningen

Bruksanvisingen er en viktig del av maskinen. Ta vare på den for senere bruk. LesBruksanvisingen grundig foprinstallason ogbruik. Hvis du selger hoytrykksvaskeren, maBruksanvisingen overlates til den nye eieren.

4.2 Levering

Maskinen leveres delvis demontert inni en kartongemballasje.

Sammensetningen av levering er vist på fig. 1.

4.2.1 Vedlapt dokumentasjon

A1 Bruks- og vedlikeholdsanvisning
A2 Sikkerhetsregler
A3 Samsvarserklæring
A4 Garantiregler

4.3 Kassering av emballasjen

Emballasjen er fremstillet i miljovennlige materialer. Uansett ma de resirkuleres aller avhendes i samsvar med gjeldende regelverk.

5 TEKNISK INFORMASJON (FIG.1)/SIDE 3

5.1 Beregnet bruk

Maskinen er beregnet til hjemmebruk for rengjoring av kjoretoy, maskiner, bater, bygninger osv. Hardnakket skitt fjernes ved bruk av rent vann oq biologisk nedbrytbare kjemiske vaskemidler.
Rengjöring av motorer i kjøretøy er kun tillatt dersom det skitne vannet kasseres i overensstemmelse med gjeldende lover.
-Vannetsmatetemperatur:Se maskinens typeskilt.
-Vannetsmatetykk.min. 0,1 MPa -maks 1 MPa.
- Omgivelsestemperatur ved drift: Over 0°C .
Maskinen er i samsvar med standard IEC 60335-1 og IEC 60335-2-79.

5.2 Bruker

Ikonet pa fig. 1 viser hvilken bruker som kan bruke maskinen (profesjonell aller ikke profesjonell).

5.3 Hoveddeler

B2 Lanse
B3 Sprytepsiol med sikring
B4 Strømledning med stopsel (avhengig av modell)
B5 Hoytrykksslange
B6 Vaskemiddeltank (avhengig av modell)
B7 Oljelokk (avhengig av modell)
E Sprytedyse
F Vaskemiddelregulator (avhengig av modell)
G Trykkregulator (avhengig av modell)
L Vannfilter

5.3.1 Tilbehör (hvis folgern med leveringen - se fig. 1)

C1 Verktoy for rengjaring av spraytedyse
C2 Rotordyse
C3 Händtak
C4 Børste
C5 Slangetrommel
C6 Vannsugesett
C7 Rengjoringssett for rrolndinger
C8 Børtesett for store overflater

C9
C10
C11 Veggkonsoll
C12 Spak
C13 Vaskemiddelsett
C14 Hjul
C15 Tube med smorefett
C16 Manometer
C17 Adapter til tilbehör

5.4 Sikkerhetsanordninger

• Sikkerhets- og/eller trykkbegrenningsventil.

Sikkerhetsventilen fungerer ogsa som trykkbegrenningsventil. Nár pistolhandtaket slips, apnes sikkerhetsventilen og vannet resirkulerer enten gjennom pumpeinnlopet aller renner ut pa bakken.

• Termostatventil (D1 hvis finnes)
  Hvis vantemperaturen overstiger produsentens fastsatte temperatur, tommer termostatventilen ut det varme vannet og suger inn tilsvarende mengde kaldt vann for a gjenopprette riktig temperatur.
• Sikring (D): Unngar tilfeldig vannstråle.
• Varmevern: Stopper maskinen ved overbelastning.

6 INSTALLASJON (FIG. 2)/SIDE 4

6.1 Montering

Advarsel -fare!

Maskinen må vår koblet fra strømmen ved installasjon ntering.

For monteringssekvensen se fig. 2.

6.2 Montering av luftelokkene (avhengig av modell)

For a unnga oljelekkasjer leveres maskinen med oljepafyllingsap-ningene lukket med rode lokk. Disse ma skiftes ut med luftelokkene som folger med.

6.3 Montering av rotordysen

(for modellene som er utstyrt med dette)

Med rotordysen oppnas en enda mer effektiv vasking.

Bruk av rotordysen kan fore til et trykkfall pa 25% forhold til trykket som oppnas med den justerbare sprytedysen. Bruk av rotordysen gir allikevel en storre vaskekraft pga.vannstralens roterende effekt.

6.4 Elektrisk tikobling

Advarsel - fare!

Kontroller at nettspenningen og -frekvensen (V/Hz)

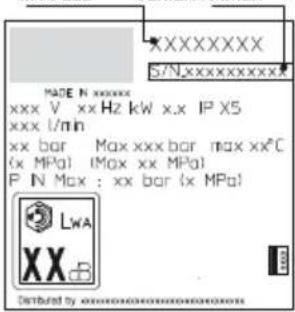

stemmer overens med det som er oppgitt pa typeskiltet (fig. 2).

Tversnittet til skjeteledninger som brukes ma vare proporsjonalt med lengden, det vil si at jo longer skjeteledninger er, jo storre ma tversnittet vaere. Se tabell I.

6.5 Vanntilkobling

Advarsel - fare!

Ta inn kun filtrrt aller rent vann. Vanntilforselen ma som et minimum vare tilsvarende pumpens avgitte vannmengde.

Plasser maskinen sa nær vanntilforselen som mulig.

6.5.1 Tilkoblingsapninger

Vannutlop (OUTLET)
Vanninnlop med filter (INLET)

6.5.2 Tilkobling til det lokale vannverket

Maskinen kan bare kobes til drikkevannsforsyinger hem vis vanntilforselen til maskinen er utstyr med tilbakerstromningsbeskyttelse med tomningsmulighet i samsvar med gjeldende bestemmelse. Pass pa at slangen har en diameter pa minst 13mm er forsterket og er maks 25m lang.

6.5.3 Innsuging av vann fra apne beholder

1) Fest sugeslangen med filteret til vanninnlopet (INLET) og senk den welt ned pa bunnen av beholderen.
2) Slipp ut luften i maskinen:
a)Losnelansen.
b) Start maskinen og apne pistolhandtaket helt det renner ut vann uten luftboiler.
3) Sla av maskinen og stram til lansen igjen.

Merk: Maks sugehoyde er 0,5 m. Det anbefales Å fylle sugeslangen for bruk.

7 JUSTERINGER (FIG. 3)/SIDE 5

7.1 Justering av sprytedysen (avhengig av modell) Drei pa sprytedysen (E) for a juste vannstralen.

7.2 Justering av vaskemiddeltilforselen

For tilföring av vaskemiddelet med riktig trykk mä sprøytedysen (E) (avhengig av modell) dreies til pos. " ", aller vaskemiddelsettet (C13) (avhengig av modell) monteres som vist på figuren.

Drei på regulatoren (F) for dosering av vaskemiddelmengden som skal tilfores (avhengig av modell).

7.3 Justering av driftstrykket (avhengig av modell)

Drei oppstartsancordningen til pos. (ON/I) for á klargjore motoren for start hvis du vil arbeide i "Energisparemodus" og spare opp til 30% energia.

Drei oppstartsancordningen til pos. (ON/II) for a klargjore motoren for start his du vil arbeide i "Maks effekt"-modus og oppna hoyest ytelse.

Drei oppstartsanordningen til pos. (OFF/0) for a stanse maskinen.

• Kontrollspak for vannstralen (I).

Advarsel -fare!

1) Apne vannkranen helt.
2) Frigjør sikringen (D).
3) Trykk inn pistolhandtaket i noen sekunder og start maskinen med oppstartsanordningen dreid til onsket arbeidsposisjon (ON/l) aller (ON/II).

Advarsel - fare!

Kontroller for start at maskinen forsynes med vannig tig mate. Torgang skader maskinen. Ikke dekk til asjonsrillene under bruk.

TSS-modeller - For TSS-modeller med automatisk avbrytelse av forsyningen:

• När pistolhandtaket slippes, vil det dynamiske trykket automatisk stoppe den elektriske motoren.
• Nár pistolhändtaket trykkes inn, synker trykket automatisk, den elektriske motoren startes og trykket gjenopprettes med en ubetydelig forsinkelse.
• For en korrekt bruk av mA seksne pistolhandtaket slipspes og trykkes inn pa mindre enn 4-5 sekunder.

Ikke bruk maskinen på torrgang, fordi den kan skades. Kontroll at maskinen alltid er riktig forsynt med vann.

For a unnga a pafore maskinen skader som skyldes temperaturokninger, ma不信 vannstralen avbrytes i mer enn 5 minutter (for modeller unten TSS-utstyr).

8.3 Stopp

1) Drei oppstartsanordningen til pos. (OFF/0).
2) Trykk inn pistolhandketet for a slippe ut luften i rroledingene.
3) Sett pa sikringen (D).

8.4 Oppstart igjen

1) Frigjør sikringen (D).
2) Trykk inn pistolhandtaket for a slippe ut luften i rørledingene.
3) Drei oppstartanordningen til onsket arbeitsdpsisjon (ON/ll) eller (ON/II).

8.5 Oppbevaring

1) Lukkvannkranen.
2) Slipp ut resttrykket ved a trykke inn pistolhandtaket helt til det\ ikke renner vann ut av maskinen.
3) Slä av maskinen (OFF/0).

4) Trekk stoplet ut av stikkontakten.
5) Tøm og vask vaskemiddeltanken etter bruk. Vask tanken med rent vann uten bruk av vaskemiddel.

6) Sett på sikringen (D) for spraytepistolen.

8.6 Fylling og bruk av vaskemiddel

Vaskemidlet ma tilfores med tilbehoret og som forklart i punkt 7.3. Bruk av en longer hoytryksslange enn den som folger med maskinen, ell er ekstra forlengerslange, kan fore til at innsugingen av vaskemiddelet fra tanken (avhengig av modell) reduseres eller avbrytes welt.

Fyll opp tanken (B6) med hoyt biologisk nedbrybart vaskemiddel.

8.7 Råd for korrekt vasking

Løs opp skitt ved øpore vaskemiddelet pa den torre overflaten. Pa vertikale flater beginner du nederst og jobber deg oppover. La vaskemidlet virke i 1-2 minutter, men overflaten ma ikke torke. Bruk høytryksstralen minst 30 cm fra overflaten og arbeid nedenfra og opp. Unnga at skyllevannet renner pa flater som enna ikke er vasket. I noen tilfeller kan det vaere ndvendig a bruke vaskebørster for a fjerne skitten.
Bruk av hoyt trykk er ici alltid den beste losningen for et godt vaskeresultat ettersom noen flater kan bli odelagt. Unnga bruke den justerbare spraytedysens rette strale og rotordysen pa skansomme og lakkerte deler samt trykksatte deler (f.eks.dekk, dekkventiler, osv.).
En god vaskeeffekt avhenger i like stor grad av vantrykket som vannmengden.

9 JUSTERINGER (FIG. 5)/SIDE 6

Alle vedlikeholdsinngrep som/DDke beskrives i dette kapittelet skal utfores ved et autorisert servicesenter.

Advarsel - fare!

Trekk stopslet ut av stikkontakten for vedlikehold skinen.

9.1 Rengjoring av sprytedysen

1) Ta lansen av spraytepistolen.
2) Fjern skitt fra apningen i sprytedysen med verktoyet (C1).

9.2 Rengjoring av filteret

Kontroller sugefilteret (L) og vaskemiddelfilteret (avhengig av modell) for haverbruk, og rengjor som beskrevet ved behov.

9.3 Frigjoring av motoren (avhengig av modell)

Hvis hoytrykksvaskeren违法犯罪. Drei motorakselen med et verktoy (M) for a frigjore motoren.

9.4 Fylling av olje (avhengig av modell)

Fyll pa olje gjennom pafyllingshullet for a gjenopprette riktig niva. ens egenskaper i tabellen Oljeegenskaper.

9.5 Oppbevaring

Oppbevar maskinen pa et tort og frostsikkert sted.

10 OPPBEVARING OG TRANSPORT (FIG. 5)/SIDE 6

Lagretilbehoret somvistpfig.5.

Problem Mulige Årsak	er Løsninger
Pumpen virker ikke ved foreskre-vet trykk.	Slitt dyse. Skift ut dysen.
	Vannfilteret er tilsmusset. Rengjør filteret (L) (fig. 5).
	For lav't vantrykk. Åpne vannkranen helt.
	Luft suges inn i systemet. Kontroller koblingene.
	Luft i pumpen.	Slå av maskinen og bruk sprøytepistolen helt til vann-strømmen er jevn. Slå på maskinen igjen.
	Sprøytedyse i feil stilling. Innstill sprøytedysen (E) i pos. (+) (fig. 3).
	Termostatventilen er utløst.	Vent til riktig vanntemperatur er gjenopprettet.
	Sugehøyde på over 0,5 m fra Åpen beholder.	Reduserugehøyen.
Plutselig foranding i pumpetrykk.	Vanninntak fra ekstern tank. Koble maskinen til vannettet.
	For hoy matetemperatur til vannet. Senk temperaturen.
	Tilstoppet dyse. Rengjør dysen (fig. 5).
	Sugefilteret (L) er skittent. Rengjør filteret (L) (fig. 5).
Motoren summer, men vil ikke starte.	For lav matespenning. Sjekk spenneni n strømnettet (fig. 2).
	Spenningstab ved bruk av skjeteledning. Kontroller skjeteledningens karakteristikker.
	Maskinen har ikke vært i bruk på lenge. Kontakt et autorisert servicesenter.
	Problem med TSS-utstyret.	Kontakt et autorisert servicesenter.
Den elektriske motoren starter ikke.	Ingen stromforsyning.	Sjekk at støpselet sitter riktig i stikkontakten og at strøm-men ikke er gätt (*).
	Problem med TSS-utstyret.	Kontakt et autorisert servicesenter.
	Maskinen har ikke vært i bruk på lenge.	Frigjør motoren med verktøyet (M) gjennom hullet på baksiden (på noen modeller) (fig. 5).
Vannlekkasje.	Slitte tetninger.	La et autorisert servicesenter skifte ut tetningene.
	Sikkerhetsventilen med fri tømming er utløst.	Kontakt et autorisert servicesenter.
Unormalt mye støy.	For hoy vanntemperatur.	Senk temperaten (se tekniske data).
Oljelekkasje.	Slitte tetninger.	Kontakt et autorisert servicesenter.
Kun for TSS-modeller: Maskinen starter selv om pistolhändtaket er sluppetic.	Høytrykkssystemet eller pumpens hydrauliksksystemer ikke tett.	Kontakt et autorisert servicesenter.
Kun for TSS: Ikke noe vann nagrólthändket trykkes inn (med tlikoblet vannslange).	Tilstoppet dyse. Rengjør dysen (fig. 5).
Det suges ikke inn vaskemiddel.	Den justerbare sprøytedsen er innstilt på hoyt trykk.	Innstill sprøytedsen (E) i pos. " - " (fig. 3).
	Vaskemiddelet er for tyktflyende.	Bland ut med vann.
	Det brukes forlengerslanger for hoyttrykksslangen.	Monter den originale slangen igjen.
	Vaskemiddelkretsen er full av beegg aller innsnev-ringer.	Skyll med rent vann og fjern ev. innsneviringer. Kontakt et autorisert servicesenter his problemet vedvarer.
Vannlekkasje fra termostativen-tilen.	Vanntemperatureen i sprøytedsen har oversteget makes verdi angitt på typeskitet.	Ikke avbryt vannstrålen i mer enn 5 minutter mens maskinen er i drift.

(*) Hvis motoren stopper under drift og ikke starter igjen, vent 2-3 minutter for du prover igjen (varmevernet er utløst).
Kontakt kundeservice hvis feilen oppstär mer enn en gang.

MODELL SERIENUMMER

12 HVORDAN UNNGA Å SKADE FLATENE

ADVARSEL

12.1 Bruk av maskinen til vasking av dekk kan skade dekkene og vaere farlig.
12.2 Ikke rett hoytryksvannstralen direkte mot dekker.
12.3 Bruk alltid maskinen med laveste trykk ved vasking i nærheten av hjul og dekk.
12.4 Bruk aldri turbolansen til vasking av kjoretoy.
12.5 For mer informasjon les avsnittet: "8.7 Rad for correkt vasking".

EF-samsvarserklæring

Annovi Reverberi S.p.A., Modena, Italia, erklærer at folgende Michelin maskin/er:

Maskinbenevnelse

Hoytrykksvasker

Modellr. MPX 17EHDS

MPX 19EHDS MPX 22EHDS MPX 25EHDS

Effektforbruk 1,7 kW 2 kW 2,2 kW 2,5 kW

Navn og adresse på den personen som har fullmakt til ä utferdige den tekniske dokumentasjonen: Stefano Reverberi / AR Daglig leder

Via M.L. King 3 - 41122 Modena, Italia

I henhold til direktiv 2000/14/EF har prosedyren for samsvarsvurderingen blitt utfort i samsvar med Vedlegg V

Modellr. MPX 17EHDS

MPX 19EHDS MPX 22EHDS MPX 25EHDS

Mäl'tydeffektnivå: 90,3 dB (A) 90,3 dB (A) 90,3 dB (A) 90,3 dB (A)

Garantert lydeffektiniva: 93 dB (A) 93 dB (A) 93 dB (A) 93 dB (A)

Dato: 16.11.2018

MODENA (I)

Stefano Reverberi

Garanti

Garantiens gyldighet folger gjeldende lover i landet hvor produktet selges (hvis icike annet er oppgitt av produsenten).

Dersom produkt er mangelfullt pa grunn av material- ell konstruksjonsfeil er manglende overensstemmelse med kravene, vil produsenten, i garantiperioden, skifte ut defekte deler erller reparere/skifte ut rimelig slitte deler.

• feil bruk,/DD, ikke tillatt bruk, skjodesloshet,
• utliee aller profesjonell bruk när produktet er solgt til hjemmebruk
• manglende overhold av vedlikeholdsforskiftene i bruksanvisningen,
  reparasjoner utfort av uauthorisert personale ell uautoriserte servicesenter,
• bruk av/DDKE originale reservedeler erer tilbehor,
  skader forarsaket av transporten, av fremmedlegemer aller ukjente stoffer, ulykker,
• problemer vedrorende lagring ell oppbevaring.
  For en gyldig garanti ma det fremvises kvittering.

For service, Kontakt forhandleren hvor maskinen er kjopt.

Tekniske data

Tekniske data Unit		MPX 17EHDS MPX 19EHDS MPX 2	EHDS MPX 25EHDS
Kapasitet	l/min	5,33 5,5 5 5,5
Maks kapasitet	l/min	7,33 7,66 7,66 8,33
Trykk	MPa	8,7 9,5 10,7 11,5
Maks. trykk	MPa	13 14 16 17
E akt	kW	1,7 1,9 2,2 2,5
Maks. matetemperatur	°C	50 50 50 50
Maks. matetrykk	MPa	1 1 1 1
Sprøytepistolens rekyl ved maks. trykk	\( \mathrm{N} \)	11,70 12,90 13,40 13,90
Olje for pumpe	\( \mathrm{{kg}} \)	......
Beskyttesesklasse	-	II / II / II / II /
Motorisoling	Classe	F F F	F
Motorbeskyttese	-	IPX5	IPX5
Spenning	V/Hz	220-240 ~/50-60	220-240 ~/50-60
Maks tillatt nettimpedans	Ω	-	-
LydtrykknivåLw (EN 60704-1)(K = 3 dB(A))	dB (A)	78,8 78,8	78,8 78,8
Lyde ektnivãLw (EN 60704-1)(K = 3 dB(A))	dB (A)	93 93 93 93
Maskinens vibrasjoner \( \left( {\mathrm{K} = 1\mathrm{\;m}/{\mathrm{s}}^{2}}\right) \) :	\( \mathrm{m}/{\mathrm{s}}^{2} \)	<2,5	<2,5
Vekt	\( \mathrm{{kg}} \)	10 10,4 1,6 11,7

Med forbeshold om tekniske endringer!

1 INSTRUKCJE BEZPIECZENSTWA

Varning-fara! Mixtrainte med

kalibrering.

7.2 Reglage for fordeling av rengöringsmedel

9.2 Rengöring av filter
