Produkttype	Høytrykksvasker
Merke	Michelin
Modell	MPX 130 BW
Maksimalt trykk	13 MPa
Nominelt trykk	10 MPa
Vannstrøm	6,2 L/min
Opptatt effekt	1,7 kW
Strømforsyning	220-240 V / 50-60 Hz
Motorbeskyttelse	IPX5
Isolasjonsklasse	F
Vekt	27 kg
Garantert lydtrykknivå	87 dB(A)
Repulsjonskraft	10,2 N
Maks vannforsyningstemperatur	50 °C
Maks vanntilførselstrykk	1 MPa
Sikkerhetsinnretninger	Sikkerhetsventil, pistolssikring, termisk beskyttelse
Funksjoner	Trykkjustering, rengjøringsmiddelutlevering, roterende dyse, automatisk stopp (TSS)
Inkluderte tilbehør	Lanser, pistol, roterende dyse, børste, slangerull
Vedlikehold	Rengjøring av sugefilter, motoropplåsning, vinteroppbevaring

Ofte stilte spørsmål - MPX 130 BW MICHELIN

Hvordan starter jeg Michelin MPX 130 BW høytrykksvaskeren?

For å starte, åpne vanninntakskranen helt, lås opp pistolens sikkerhet, hold pistolen åpen i noen sekunder, og vipp deretter startinnretningen til PÅ. Forsikre deg om at vannforsyningen er tilstrekkelig.

Hvordan bruker jeg rengjøringsmiddel med denne enheten?

Fyll rengjøringsbeholderen med rengjøringsmiddel (høy biologisk nedbrytbarhet). Still det justerbare hodet i posisjon « ■ » for å distribuere rengjøringsmiddel. Bruk regulatoren (F) for å dosere mengden. Ikke bruk uforenlige rengjøringsmidler.

Hva gjør jeg hvis trykket er utilstrekkelig?

Kontroller om dysen er slitt, rengjør sugefilteret (L), forsikre deg om at vanninntaket er fullt, luft ut pumpen ved å bruke pistolen til du får en kontinuerlig stråle, og juster det justerbare hodet.

Hvordan rengjør jeg dysen?

Demonter lansen fra pistolen, bruk det medfølgende rengjøringsverktøyet (C1) for å fjerne smuss fra hodet.

Hva gjør jeg ved motorstopp?

Hvis motoren er fastkjørt etter lengre stillstand, bruk verktøy (M) til å rotere motorakslingen gjennom det bakre hullet (modeller utstyrt med dette).

Hvordan oppbevarer jeg apparatet om vinteren?

La apparatet gå med ikke-aggressiv og ikke-giftig frostvæske. Oppbevar det på et tørt og frostfritt sted.

Hva er de viktigste sikkerhetstiltakene?

Rett aldri strålen mot personer eller dyr, ikke spray brennbare væsker, ikke berør støpselet med våte hender, koble fra før inngrep, og bruk vernebriller og beskyttelsesklær.

Hvordan fungerer TSS-enheten?

TSS (Total Stop System) stopper automatisk motoren når pistolen er lukket, og starter den igjen når den åpnes. Vent 4 til 5 sekunder mellom lukking og åpning for korrekt funksjon.

Hvordan rengjør jeg sugefilteret?

Før hver bruk, kontroller sugefilteret (L) og rengjør det om nødvendig. Ta det ut og skyll det med rent vann.

Hva gjør jeg hvis motoren ikke starter?

Kontroller nettspenningen og støpselet. Hvis motoren stopper under bruk, vent 2-3 minutter på grunn av termisk beskyttelse. Hvis problemet vedvarer, kontakt et autorisert serviceverksted.

BRUKSANVISNING MPX 130 BW MICHELIN

Hoytrykksspyler - Bruksinstruktjoner Les disse instruktjonene noye for bruk

Maskinen skal vare frakoblet i forbindelse med installation og montering.

5.4 Tilslutting til vandforsyning

Adversel-fare!

Maskinen skal hvile på et robust og stabilt underlag

i forbindelse med brug. Anbring maskinen som vist i fig. 4.

7.2 Start

En god afvaskning afhaenger i lige sa hoj grad af trykket og vandmaengden.

8 VEDLIGEHOLDELSE (FIG. 5)

De former for vedligheholdelse, som违法犯罪 dette kapitel, skal udfores ved et autoriseret servicecenter.

Advarsel -fare!

Tekniske specificationer

Tekniske specificationer (DA)	Måleenhed	MPX 130 BW
Kapacitet	l/min	6,2
Tryk	MPa	10
Maks. tryk	MPa	13
Effekt	kW	1,7
Forsyningstemperatur	°C	50
Maks. Forsyningstryk	MPa	1
Pistolens repulsionskraft ved maks. tryk	N	10,2
Motorisolering	-	Klasse F
Motorbeskyttelse	-	IPX5
Spending	V/Hz	220-240/50-60
Maksimalt tilladelig netimpedans	Ω	-
Maks. lydtryk (K = 3 dB(A)):
Lp(EN 60704-1)	dB (A) 78,77
Lm(EN 60704-1)	dB (A) 87
Apparats vibrationen(K = 1,5 m/s2):	m/s2	3,72
Vægt	kg	7

Malt lydtryksniveau: 86 dB (A)

Garanteret lydttryksniveau: 87 dB (A)

Dato:16.10.2013

MODENA (I)

Stefano Reverberi

Adm. direktor

Forbehold for tekniske aendringen!

(DA) GARANTI

Kontakt forhandleren ved behov for service.

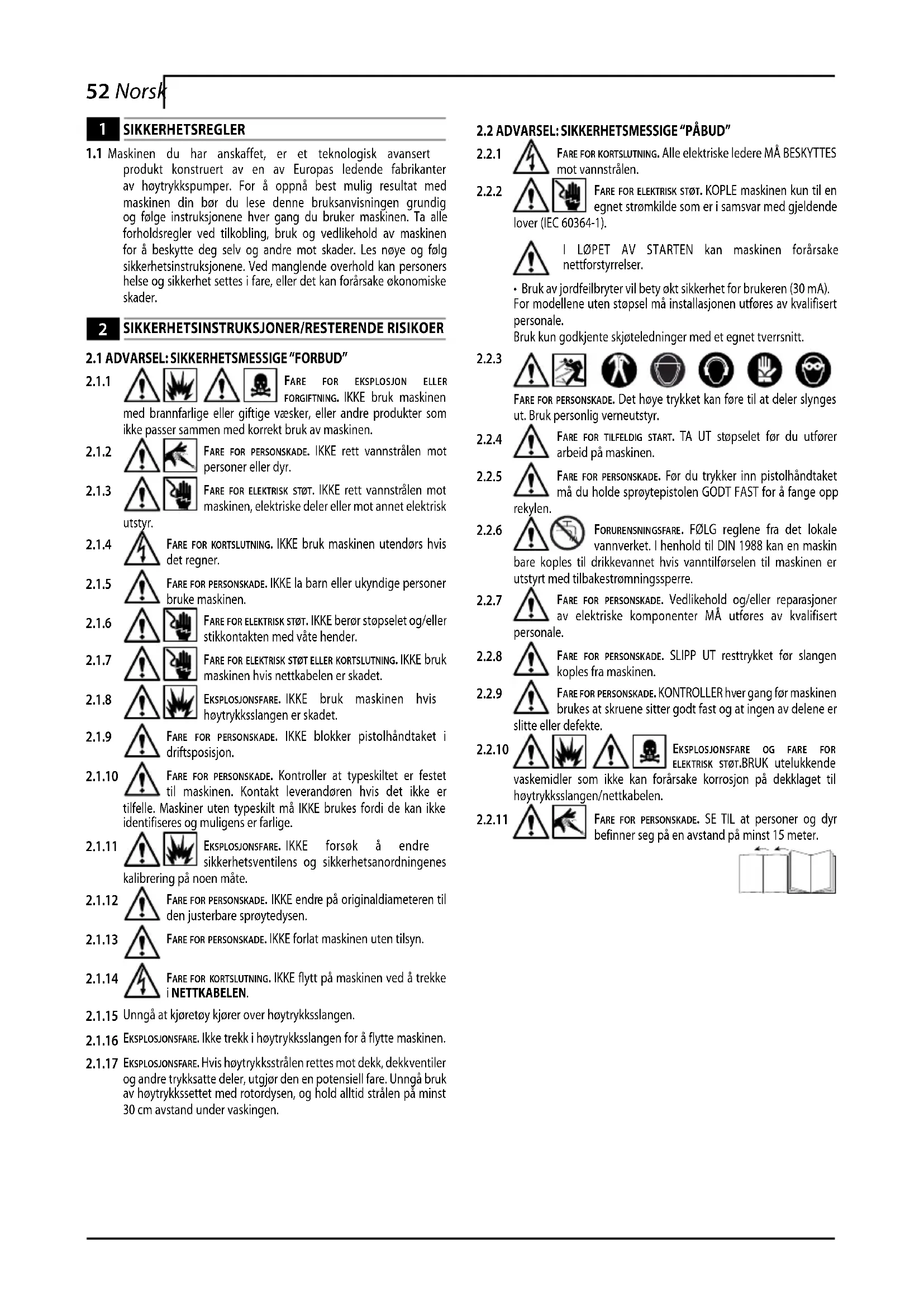

52 Nors

1 SIKKERHETSREGLER

1.1 Maskinen du har anskaffet, er et tekologisk avansert produit konstruert av en av Europas ledende fabrikanter av hoytrykspumper. For a oppna best mulig resultat med maskinen din bor du lese delle braupsanvisingen grundig og folge instruktjene hvr gang du bruker maskinen. Ta alle forholdsregler ved tilkobling, bruk og vedlikehold av maskinen for a beskytte deg selv og andre mot skader. Les noye og falg sikkerhetsinstruktjene. Ved manglende overhold kan personers helse og sikkerhet settes i fare, ell er det kan forarsake okonomiske skader.

2 SIKKERHETSINSTRUKSJONER/RESTERENDE RISIKOER

2.1 ADVARSEL: SIKKERHETSMMESSAGE "FORBUD"

2.1.1 FARE FOR EKSPLOSJON ELLER FORGIFTNING. IKKE bruk maskinen med brannfarlige eller giftige vasker, aller andreprodukter som ikke passerammen med korrekt bruk av maskinen.
2.1.2 FARE FOR PERSONSKADE. IKKE rett vannstralen mot personer aller dyr.
2.1.3 FARE FOR ELEKTRISK STOT. IIKE rett vannstralen mot maskinen, elektriske deler ell erer mot annet elektrisk utstyr.
2.1.4 FARE FOR KORTSLUTNING. IKKE bruk maskinen utendors hvis det regner.
2.1.5 FARE FOR PERSONSKADE. IKKE la barn ell erukyndige personer bruke maskinen.
2.1.6 FARE FOR ELEKTRISK STOT. IKKE beror stopselet og/eller stikkontakten med vate hender.
2.1.7 FARE FOR ELEKTRISK STOT ELLER KORTSLUTNING. IKKE bruk maskinen hvis nettkabelen er skadet.
2.1.8 EKSPLOSJONSFARE. IKKE bruk maskinen hvis hoytrykksslangen er skadet.
2.1.9 FARE FOR PERSONSKADE. IKKE blokker pistolhandtaket i driftsposisjon.
2.1.10 FARE FOR PERSONSKADE. Kontroller at typeskiltet er festet til maskinen. Kontakt leverandoren his det ikke er tilfelle. Maskineruten typeskilt ma IKKE brukes fordi de kan ikke identifiseres og muligens er farlige.
2.1.11 EKSPLOSJONSFARE. IIKE forsok a endre sikkerhetsventilens og sikkerhetsanordningenes kalibrering pa noen mate.
2.1.12 FARE FOR PERSONSKADE. IIKE endre på originaldiameteren til den justerbare sprøytedysen.
2.1.13 FARE FOR PERSONSKADE. IKKE forlat maskinen uten tilsyn.
2.1.14 FARE FOR KORTSLUTNING. IKKE flyt pa maskinen ved a trekke i NETTKABELEN.
2.1.15 Unnga at kjoretoy kjoer over hoytrykksslangen.
2.1.16 EKSPLOSJONSFAIRE. Ikke trekk i hoytrykkslangen for a flytte maskinen.
2.1.17 EKSPLOSJONSFAIRE. Hvis hovtrykksstralen rettes mot dekk, dekkventiler og andre trykksatte dele, utgjor den en potensiell fare. Unnga bruk av hovtrykkssettet med rotordysen, og hold alltid stralen pa minst 30 cm avstand under vaskingen.

2.2 ADVARSEL: SIKKERHETSMESSIGE "PABUD"

2.2.1 FARE FOR KORTSLUTNING. Alle elektriske ledere MA BESKYTTES mot vannstralen.
2.2.2 FARE FOR ELEKTRISK STOT. KOPLE maskinen kun til en egnet stromkilde som er i samsvar med gjeldende lover (IEC 60364-1).

I LOpET AV STARTEN kan maskinen forarsake nettforstyrelser.

• Bruk av jordfeilbryter vil bety økt sikkerhet forBrukeren (30mA) For modellene uten stopsel ma installasjonen utfores av kvalisert personale. Bruk kun godkjente skjoteledninger med et egnet tverrnitt.

2.2.3

FARE FOR PERSONSKADE. Det hove trykket kan fore til at deler slynges ut. Bruk personlig verneutstyr.

2.2.4 FARE FOR TILFELDIG START. TA UT stopselet for du utforer arbeid pa maskinen.
2.2.5 FARE FOR PERSONSKADE. For du trykker inn pistolhandtaket ma du holde sprytepistolen GODT FAST for a fange opp
2.2.6 FORURENSNINGSFARE. F0LG reglene fra det lokale vannverket. I henhold til DIN 1988 kan en maskin bare kopies til drikkevannet his vanntilforselen til maskinen er utstyrt med tilbaskestrommingssperre.
2.2.7 FARE FOR PERSONSKADE. Vedlikehold og/eller reparasjoner av elektriske componenter M' utfores av kualisert personale.
2.2.8 FARE FOR PERSONSKADE. SLIPP UT resttrykket for slangen koples fra maskinen.
2.2.9 FARE FOR PERSONSKADE. KONTROLLER hver gang for maskinen brukes at skruene sitter godt fast og at ingen av delene er slitte ell er defekte.
2.2.10 EKSPLOSJONSFARE OG FARE FOR ELEKTRISK STØT.BRUK utelukkende vaskemidler som/DDKE kan forarsake korrosjon pa deklaget til hovtrykksslangen/nettkabelen.
2.2.11 FARE FOR PERSONSKADE. SE TIL at personer og dyr befinner seg pa en avstand pa minst 15 meter.

3 GENERELL INFORMASJON (FIG.1)/SIDE.3

3.1 Hvordan brukehandboken

Denne handboken utgjør en viktig del av maskinen og ma tas godt varé på forå kunne slås opp i senere. Les handboken grundig før installasjon ogbruK. Hvis du selger maskinen, ma handboken overlates til den nye eieren.

3.2 Levering

Maskinen leveres delvis demontert inni en kartongemballasje.

Sammensettingen av levering er vist pa fig. 1.

1.2.1 Vedlajt dokumentasjon

A1 Bruks- og vedlikeholdshandbok
A2 Sikkerhetsregler
A3 Overensstemmelseserklaerig
A4 Garantibetingelser

3.3 Kassering av emballasjen

Materialene som emballasjen er laget av er miljovennlige. Uansett ma de resirkuleres aller kasseres i samsvar med gjeldende lokale lover.

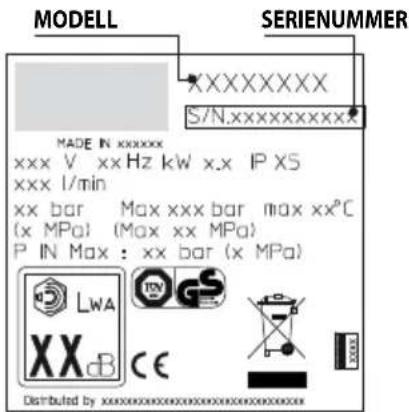

3.4 Informasjonsskilt

Kontroller at de alltid finnes og er lesbare. I motsatt tilfelle ma det festes nye.

Ikon E1 - Viser pabudet om ilke a kaste maskinen som vanlig husholdningsavfall. Den kan leveres inn til forhandleren

ved kjop av en ny. De elektriske og elektroniske delene i maskinen ma ikke brukes om igjen fordi de kanÆve helseskadelige.

Ikon E2 - Viser at maskinen er til profesjonelt bruk, dvs. for personer som har erfaring, teknik kjennskap, kjennskap til stan

darder og lover og som er i stand til Å bruke og utføre det nodsvendige vedlikeholdet av maskinen.

Maskinen er beregnet til hjemmebruk for rengjorring av kjoretoy, maskiner, bater, bygninger osv. Hardnakket skitt fjernes ved bruk av rent vann og biologisk nedbrytbare kjemiske vaskemidler.

Rengjoring av motorer i kjoretoy er kun tillatt dersom det skitne vannet kasseres i overensstemmelse med gjeldende lover.

Ikonet paforsiden viser hvilken operatordom kan bruke maskinen (profesjonell erler ici profesjonell).

4.3 Ikke tillatt bruk

Personer uten erfaring ell erpersoner som icke har lest og forstatt instruksjonene i handboken ma icke bruke maskinen.

Ikke bruk maskinen med brannfarlige, eksplosee eller giftige væsker. Ikke bruk maskinen i brannfarlige eller eksplosjonsfarlige omgivelse. Det er forbudt á bruke ikke originalt tilbehør eller tilbehør som ikke er speifikt for modellen.

Det er forbudt Å utføre endringer på maskinen. Dersom det utføres endringer er ikke overensstemmelseserklæringen gyldig, og produsenten heves fra ethvert ansvar.

4.4 Hoveddeler

B1 Justerbar spryctedyse
B2 Lanse
B3 Sprytepsiol med sikring
B4 Nettkabel med stopsel (hvis installment)
B5 Hoytrykksslange
B6 Vaskemiddeltank (hvis installment)

av sprøytedyse C6 Vann inntak kit

C2 Høtrykkssett med C7 Rør rengjoringssett

rotordyse

C8 Rengjoringssett

C3 Handtak

C4 Borst

store omrader

C9 Adapter

4.5 Sikkerhetsanordninger

Advarsel -fare!

Ikke forsok Å endre sikkerhetsventilens kalibreringen en mæte.

• Sikkerhets- og/eller trykkbegrenningsventil.
  Sikkerhetsventilen fungerer ogsa som trykkbegrenningsventil. Nar pistolhandtaket slips, apnes sikkerhetsventilen og vannet vil resirkulere gjennom pumpeinllopet, ull renne ut pa bakken.
• Termostatventil (D1 hvis finnes)

Hvis vanntemperaturen overstiger produsentens fastsatte temperatur, tommer termostatventilen ut det varme vannet og suger inn tilsvarende mengde kaldt vann for a gjenopprette riktig temperatur.

• Sikring (D): Unngar tilfeldig vannstråle.

5 INSTALLASJON (FIG.2)/SIDE.4

5.1

Advarsel - fare!

Maskinen ma vare koplet fra strommen nár du skal tfore installasjon og montering.

Angaende monteringssekvensen se fig. 2.

5.2 Montering av rotordysen

(For modellene som er utstyrt med dette).

Med hoytrykssettet oppnas en enda mer effektiv vasking.

Bruk av rotordysen kan fore til et trykkfall 日 25 % i forhold til trykket som oppnas med den justerbare sprytedysen.

Bruk av rotordysen gir allikevel en storre vaskekraft pga. vannstra lens roterende effekt.

5.3 Elektrisk tilkoppling

Advarsel -fare!

Kontroller at nettspenningen og -frekvensen (V/Hz) temmer overens med det som er oppgitt pa typeskiltet (Fig. 2). Kople maskinen til et stromnett med et effektivtordingsystem med jordfeilbryter (30mA) som vil brytestromtilforselen i tilfellet av kortslutning.

Tverrsnittet til skjoteledninger som brukes ma vare proporsjonalt med lengden, det vil si at jo longer skjoteledninger er, jo storre ma tverrsnittet vare. Se tabell I.

5.4 Vanntilkopling

Advarsel - fare!

Ta inn kun filtriert eller rent vann. Vanntilforselen ma somi: minimum vare tilsvarende pumpens avgitte vannmengde.

Plasser maskinen sa nær vanntilforselen som mulig.

5.4.1 Tilkoplingsapninger

Vannutlop (OUTLET)
Vanninnlop med filter (INLET)

5.4.2 Tilkoping til det lokale vannverket

Maskinen kan bare kopies til drikkevannet his vanntilforselen til maskinen er utstyrt med tilbakestromningsspere med tomningsmulighet i samsvar med gjeldende bestemmelser. Vannslangen ma ha en indre diameter pa minst 13 mm og ma vare armert.

6 JUSTERINGER (FIG. 3)/SIDE.5

6.1 Justering av sprøytedysen (for modeller som er utstyrt med++, denne muligheten)

54 Norsk

Drei pa den justerbare sprzytedysen (E) for a justere vannstralen.

6.2 Justering av vaskemiddel (for modeller som er utstyrt med donne muligheten)

Drei på regulatoren (F) for dosering av vaskemiddelmengden som skal tilfores.

6.3 Justering av vaskemiddeltilforselen

Drei den justerbare spraytedysen (E) til pos. " for tilforsel av vaskemiddel med riktig trykk (for modeller som er utstyr medonne muligheten).

6.4 Justering av trykket (for modeller som er utstyrt med denne muligheten)

Drei på regulatoren (G) for Å justere driftstrykket. Trykke vises på manometeret (hvis installment).

7 BRUK (FIG. 4)/SIDE.5

7.1 Kontroller

b) klargjore motoren for start (for modeller som er utstyrt med TSS).

Hvis oppstartsordningen har en kontrollampe, maijke tennes.
Hvis posisjonene "low/high" finnes, viser disse:

Low: Vasking med laptrykk

High: Vasking med hoyt trykk

Drei oppstartsanordningen til pos. (0 OFF) for a stanse maskinen.

Hvis oppstartsanordningen har en kontrollampe,丹麦ne slukkes.

• Kontrollspak for vannstrålen (I)

Advarsel -fare!

Maskinen ma sta på et sikkert, stabilt underlag nár

rukes, og i den stillingen som er vist pa fig. 4.

7.2 Oppstart

1) Apne vannkranen welt.
2) Frigjør sikringen (D).
3) Press inn pistolhandtaket i noen sekunder og start maskinen med oppstartsanordningen (1 ON).

Adversel - fare!

vann pa korrekt mate. Hvis maskinen blir brukt uten vann kan den skades. Ikke dekk til ventilasjonsrillene under bruik.

TSS-modeller - For TSS-modeller med autostop:

• När pistolhandtaket slipps, vil det dynamiske trykket automatisk stoppe den elektriske motoren (fig. 4);
• När pistolhandtaket trykkes inn, synker trykket automatisk, den elektriske motoren startes og trykket gjenopprettes med en ubetydelig forsinkelse;
• For korrekt bruk av TSS mä ikke pistolhandtaket trykkes inn igjen på minst 4-5 sekunder etter at det er sluppet.

Forste gang de profesjonelle trefasemodellene startes opp ma de startes raskt for a kontrollere motorens rotasjonsretning. Hvis motorviften dreier mot klokken, ma to av de tre fasene (L1, L2, L3) i stopset byttes om.

For a unngä skade maskinen ma du unngä torgang og\ ikke avbryte vannstrålen i mer enn 10 minutter (for modeler uten TSS).

7.3 Stopp

1) Drei oppstartsanordningen til pos. (0 OFF).
2) Press pistolhandtaket inn for a slippe ut resttrykket i rorene.
3) Sett på sikringen (D).

7.4 Oppstart igjen

1) Frigjør sikringen (D).
2) Press pistolhandtaket inn sik at luft kan unnslippe.
3) Drei oppstartsanordningen til pos. (1 ON).

7.5 Oppbevaring

1) Slä av maskinen (0 OFF).
2) Ta stopselet ut av stikkontakten.

3)Lukkvannkranen.

4) Slipp ut resttrykket ved a presse inn pistolhandtaket intil det/DD: ikke lenger kommer vann ut av sprytedysen.
5) Tom og vask vaskemiddeltanken etter bruk. Vask tanken med rent vann uten bruk av vaskemiddel.
6) Sett på sikringen (D) for sprøytepistolen.

7.6 Fylling og bruk av vaskemiddel

Vaskemiddelet ma tilfores med den justerbare spraytedysen i pos." (for modeller som er utstyrt med donne muligheten).

Bruk av en longer hoytrykksslange enn den som folger med hoytrykkspyleren, aller en ekstra forlengerslange, kan fore til at innsugingen av vaskemiddelet reduseres aller avbrytes welt.

Fyll opp tanken med biologisk nedbrytbart vaskemiddel.

7.7 Rad for correkt vasking

På vertikale flater begyinner du nederst og jobber deg oppover. La vaskemidlet virke i 1-2 minutter, men overflaten mä违法犯罪e. Sett i gang høytrykssstrålen, hold sprøytedsyn minst 30 cm fra overflaten og arbeid nedenfra og opp. Unngå at skyllevannet renner på flater som ennå ikke er vasket.

I noen tilfeller kan det vere nodvendig Å bruke vaskebørster for a fjerne skitten.

Bruk av hóyt trykk er ikke alltid den Beste løsningen for et godt vaskeresultat ettersom noen flater kan bli ødelagt. Ünngå brauke den justerbare spraytedysens rette stråle og Hótrytkssett med rotordyse på skansomme og lakkerte deler smt trykksatte deler (f.eks. dekk, dekkventiler, osv.).

En god vaskeeffekt avhenger i like stor grad av vanntrykket som vannmengden.

Alle vedlikeholdsinngrep som/DDke beskrives i dette kapittelet skal utfores hos et autorisert servicesenter.

Advarsel -fare!

8.1 Rengjoring av sprytedysen

1) Ta lansen av sprøytepistolen.
2) Fjern skitt fra apingen i sprytedysen med verktoyet (C1).

8.2 Rengjoring av filteret

Kontroller sugefilteret (L) og vaskemiddelfilteret (hvis finnes) for hver bruk, og rengjor ved behov som beskrevet.

8.3 Frigjoring av motoren (for modeller som er utstyrt med denne muligheten)

Hvis maskinen违法犯罪.

8.4 Oppbevaring

Problem Mulige Årsaker	er Løsninger
Pumpen virker-ilke ved foreskre-vet trykk.	Slitt rotordyse. Skift ut rotordysen.
	Tilsmusset vannfilter. Rengjør filteret (L) (fig. 5).
	For lav't vantrykk. Åpne vannkranen helt.
	Luft suges inn i systemet. Sjekk at slangekoplingene er tette.
	Luft i pumpen.	Slå av maskinen og bruk sprøytepistolen inntil en jevn vannstrøm er oppnådd. Slå deretter på maskinen igjen.
	Justerbar sprøytedyse i feil stilling.	Drei den justerbare sprøytedysen (E) tilbake (+) (fig. 3).
	Termostatventilen er utløst. Vent til riktig vanntemperatu er gjenoppretet.
Plutselig forandring i pumpetrykk.	Vanninntak fra ekstern tank. Kople maskinen til vannettet.
	For hoy vantemperatur ved innlopet. Senk temperaturen.
	Tilstoppet rotordyse. Rengjør rotordysen (fig. 5).
	Sugefilteret (L) er skrittent. Rengjør filteret (L) (fig. 5).
Motoren summer, men vil ilke starte.	For lav matespenning. Sjekk spenneni n strømnettet (fig. 2).
	Spenningskap ved bruk av skjoteledning. Kontroller skjoteledningens karakteristikker.
	Maskinen har ilkke vært i bruk på lenge.	Kontakt et autorisert servicesenter.
	Problem med TSS-utstyret.	Kontakt et autorisert servicesenter.
Den elektriske motoren starter(ilke.	Ingen stromforsyning.	Sjekk at støpselet sitter riktig i stikkontakten og at strøm -men ikke er gätt (*).
	Problem med TSS-utstyret.	Kontakt et autorisert servicesenter.
	Maskinen har ilkke vært i bruk på lenge.	Frigjør den elektriske motoren ved hjelp av verktøyet (M) gjennom hullet på baksiden (for modeller som er utstyrt med denen muligheten) (fig. 5).
Vannlekkasje.	Slitte tetninger.	La et autorisert servicesenter skifte ut tettingene.
	Sikkerhetsventilen med fri tømming er utløst.	Kontakt et autorisert servicesenter.
Unormalt mye støy.	For hoy vantemperatur.	Senk temperaturen (se tekniske data).
Oljelekkasje.	Slitte tetninger.	Kontakt et autorisert servicesenter.
Kun for TSS-modeller: Maskinen starter selv om pistolhändtaket er sluppabet.	Høytrykkssystemet eller pumpens hydraulikksystem er ilkke vanntett.	Kontakt et autorisert servicesenter.
Kun for TSS-modeller: Ilkke noe vann nær pistolhändtaket trykkes inn (med tilkoplet vannslange).	Tilstoppet rotordyse. Rengjør rotordysen (fig. 5).
Det suges-ilke inn vaskemiddel.	Den justerbare sprøytedysen er innsilt på hoyt trykk.	Innstill sprøytedysen i pos. " " (fig. 3).
	Vaskemiddelet er for tyktflytende.	Bland ut med vann.
	Det brukes forlengerslanger for hoytrykksslangen.	Monter den originale slangen igjen.
	Vaskemiddelkretsen er full av beegg aller innsnev-ringer.	Skyll med rent vann og fjern ev. innsnevirger. Kontakt et autorisert servicesenter his problemet vedvarer.

(*) Hvis motoren stopper under drift og ikke starter igjen, vent 2-3 minutter for du prover igjen (varmevernet er utløst).
Kontakt serviceresenteret his problemet oppstar mer enn en gang.

10 FORHINDRE OVERFLATEN SKADE

AWARN/FARE

10.1 Rengjöring av dekk med en høytrykkevasker kan skade dekk og farene. Lead
10.2 Høyt trykk på vannet aldri direkte på dekk.
10.3 Høytrykksvaskeren under rengjøringen i området av hjul og dekk alltid på laveste trykket innstillingen.
10.4 Drehduse aldri brukes til rengjoring av bilens deler.
10.5 For detailjert informasjon se avsnittet "7.7 Räd for korrekt vasking."

NO EF-samsvarserklaering

Maskinbenevnelse: Hoytrykksspyler

Modellr. MPX 130 BW

Effektforbruk 1,7 kW

er i samsvar med fologende europeiske direktiver:

Navn og adresse på den personen som har fullmakt til ä utferdige den tekniske dokumentasjonen: Stefano Reverberi / AR Daglig leder - Via M.L. King 3 - 41122 Modena, Italia

I henhold til direktiv 2000/14/EF har prosedyren for samsvarsvurderingen blitt utfort i samsvar med Vedlegg V.

Malt lydeffektniva: 86 dB (A)

Garanteret lydtryksniveau: 87 dB (A)

Dato:16.10.2013

MODENA (I)

Stefano Reverberi

Daglig leder

Tekniske Data

Tekniske Data (NO)	Måleenhet	MPX 130 BW
Kapasitet	I/min	6,2
Trykk	MPa	10
Maks. trykk	MPa	13
Effekt	kW	1,7
Matetemperatur	°C	50
Maks. matetrykk	MPa	1
Pistolens frastøtningskraft ved maks. trykk	N	10,2
Motorisolering	-	Klasse F
Motorbeskyttelse	-	IPX5
Spenning	V/Hz	220-240/50-60
Maks. tillatt nettimpedanse	Ω	-
Maks. lydtrykk (K = 3 dB(A)): LFA(EN 60704-1)	dB (A) 78,77
LWA(EN 60704-1)	dB (A) 87
Maskinens vibrasjoner(K = 1,5 m/s2):	m/s2	3,72
Vekt	kg	7

Det tas forbehold om tekniske endringer

(NO) GARANTI

Garantiens gyldighet folger gjeldende lover i landet hvor produktet selges (hvis icike annet har blitt avtalt med produsenten). Dersom produktet er mangelfullt som folge av darglt kvalitet pa materialet som har blitt brukt, som folge av konstrujsonsfel. ell er det icike er i overensstemmelse med kravene, sorger produsenten (innen garantiens gyldighetsperiode) for utskifting av skadete deler, ell reparasjon/utskifting av rimelig slitte deler.

Garantien dekker畸形der som utsettes for vanlig slitasje (ventil, stempel, vanntetning, oljetetning, færer, O-ringer, tilbehør som slange, sprøytepsitrol, børster, hjul osv.);

Garantien dekker ikke skader forarsaket av eller som folge av:

• feil bruk,/DD, ikke tillatt bruk, skjodesloshet,

-salg, profesjonell bruk, utleie,

• forsommelse av vedlikeholdsforskriftene som er oppfør i braupsanvisingen,

• reparasjoner utfort av personale ell er servicesentre som ici er autorisert til dette,

• bruk av/DDKE originale reservedeler erer tilbehOR,

skader forarsaket av transporten, av fremmedlegemer erler ukjente stoffer, ulykker,

-problemer vedrorende oppmagasinering ell lagring.

For a aktivere garantien ma du fremvise innkjopsbeviset.

For service, ta kontakt med forhandleren hvor du har kjøpt maskinen

1 TURVAOHJEET

3.3 Kassering av emballage

8.2 Rengöring av filter

Effektforbrukning 1,7 kW

overensstämmer med foljande EU-direktiv:

2006/42/EG, 2006/95/EG, 2011/65/EG, 2002/96/EG, 2004/108/EG, 2000/14/EG

Och att den/de ar tillverkad/tillverkade enligt foljande standarder erlerfoljande standardiserade Dokument: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1
