| Ürün Tipi | Yüksek Basınçlı Temizleyici |
| Marka | Michelin |
| Model | MPX 130 BW |
| Maksimum Basınç | 13 MPa |
| Nominal Basınç | 10 MPa |
| Su Debisi | 6,2 L/dk |
| Güç Tüketimi | 1,7 kW |
| Elektrik Beslemesi | 220-240 V / 50-60 Hz |
| Motor Koruması | IPX5 |
| Yalıtım Sınıfı | F |
| Ağırlık | 27 kg |
| Garanti Edilen Ses Basıncı Seviyesi | 87 dB(A) |
| İtme Kuvveti | 10,2 N |
| Maksimum Su Giriş Sıcaklığı | 50 °C |
| Maksimum Su Giriş Basıncı | 1 MPa |
| Güvenlik Donanımları | Emniyet valfi, tabanca emniyeti, termal koruma |
| Fonksiyonlar | Basınç ayarı, deterjan dağıtımı, döner meme, otomatik durdurma (TSS) |
| Dahil Olan Aksesuarlar | Lans, tabanca, döner meme, fırça, hortum sarma makarası |
| Bakım | Emiş filtresi temizliği, motor tıkanıklığını giderme, kışlık saklama |
Sık sorulan sorular - MPX 130 BW MICHELIN
Kullanıcıların soruları hakkında MPX 130 BW MICHELIN
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Yüksek basınçlı yıkayıcı PDF formatında ücretsiz! Kılavuzunuzu bulun MPX 130 BW - MICHELIN ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. MPX 130 BW markasının MICHELIN.
KULLANIM KILAVUZU MPX 130 BW MICHELIN
Hidro temizleyici - kullanim talimatlari Kullanimdan once, bu talimatlari dikkatice okuyun
Piručnik za uporabu visokotlačnog Čistáča Molimo Vas da prije uporabe pažljivo prociitate ovaj piručnik
Augstspiediena tirisanas iekaras lietotaja pamaciba Pirms lietoanas, ludzu, rupigi iepazistieties ar so pamacibu

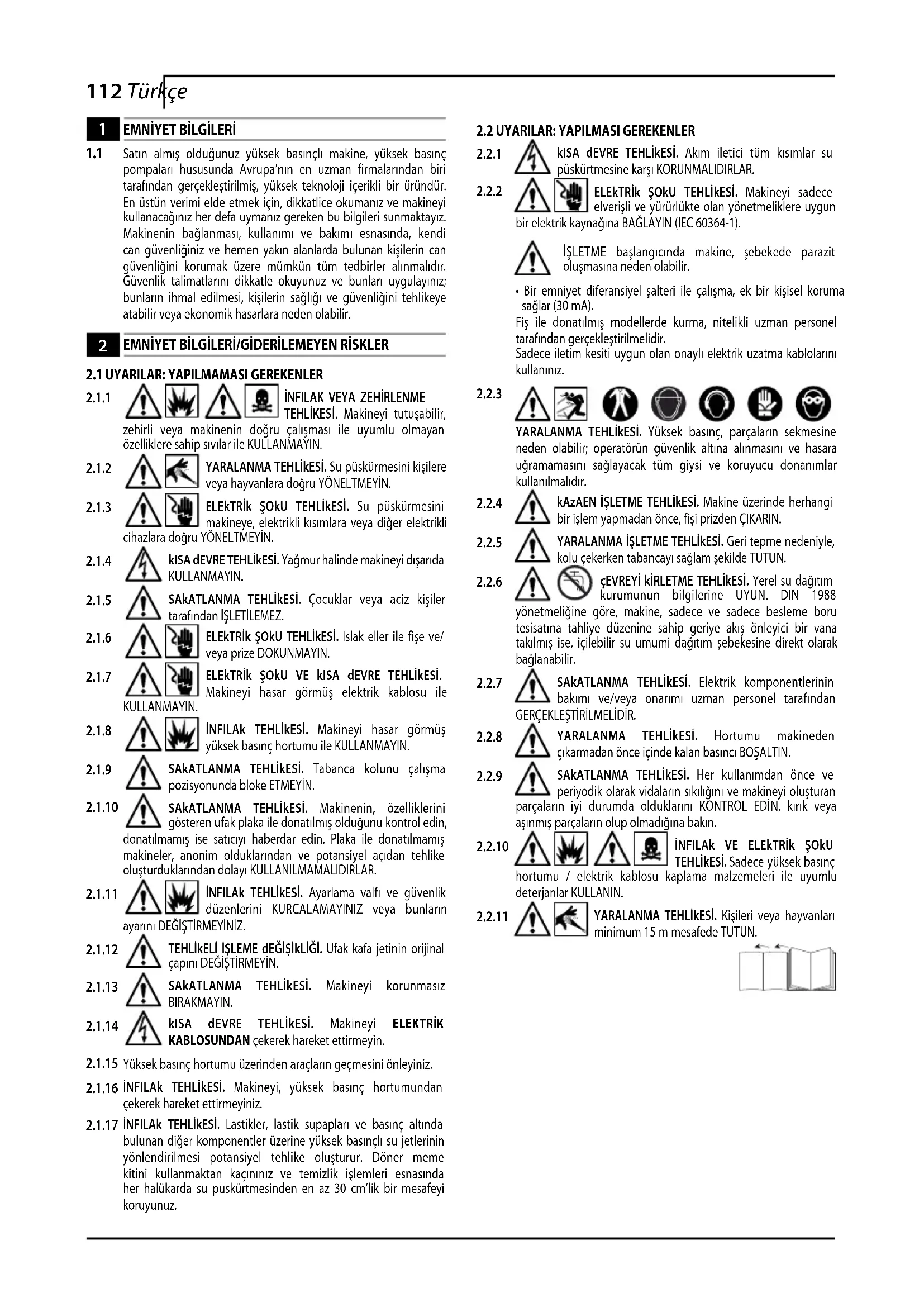

1.1 Satin almi oldugunuz yuksek basinci makine, yuksek basinpompalar hususunda Avrupa'in en uzman firmalarindan birtarafindan gereklesteirilmis, yuksek teknojio icerikli bir urundur.En ustun verimi elde etmek icin,dikkatlice okumaniz ve makineyikullanacaginz her defa uymaniz gereken bu bilgileri sunmaktayiz.Makinenin baglanmasi, kullanimi ve bakimi esnasinda, kendi can gvenliginiz ve hemen yakin alanlarda bulunan kisilerin can gvenligini korumak üzere mumkun tum tedbirler alnmaldir.Guvenlik talimatlari dinkkatle okuyunuz ve bunlar uygulayiniz; bunlarimihmal edilmesi, kisilerin sagligi ve gvenligini tehlikeye atabilir veya ekonomik hasarlara neden olabilir.
2 EMNIYET BILGILERI/GIDERILEMEYEN RISKLER
2.1 UYARILAR: YAPILMAMASI GEREKENLER
2.1.1 INFILAK VEYA ZEHIRLENME TEHLIKESI. Makineyi tutusabilir, zehirl veya makinenin.Doğru calismasi ile uyuml olmayan özelliklere sahip sivil are KULLANMAYIN.
2.1.2 YARALANMA TEHLIKESI. Su piskürmesini kiselere veya hayvanlaraDOGRU YONELTMeyIN.
2.1.3 ELEKTRIK SOKU TEHLiKESI. Su puskurmesini makineye, elektrkli kusimlara veya diger elektrkli cihazlar doogr uYONELTMeyIN.
2.1.4 kISA dDEVRE TEHLikESI. Yagmur halinde makineyi disanda KULLANMAYIN.
2.1.5 SAKATLANMA TEHLIKESI. Cocuklar veya aciz kisiler tarafindan ISLETILEMEZ.
2.1.6 ELEKTRIK SOKU TEHLIKESI. Islak erler ile fise ve/ veya prize DOKUNMAYIN.
2.1.7 ELEKTRIK SOKU VE kISA dEVRE TEHLiKESI. Makineyi hasar gormus elektrik kablosu ile KULLANMAYIN.
2.1.8 INFILAK TEHLiKESl. Makineyi hasar gormus yuksek basinc hortumu ile KULLANMAYIN.
2.1.9 SAKATLANMA TEHLIKESI. Tabanca kolunu calisma pozisyonunda bloke ETMEYIN.
2.1.10 SAKATLANMA TEHLIKESI. Makinenin, ozelliklerini gostenen ufasplaka ile donatilmis oldugunu kontrrol edin, donatilmamis isse satciyi haberdar edin. Plaka ile donatilmamis makinerer, anonim olduklarindan ve potansiyel acidan tehlike olusturduklarindan dolayi KULLANILMAMALIDIRLAR.
2.1.11 INFILAK TEHLIKESI. Ayarlama valfi ve güvenlik duzenlerini KURCALAMAYINIZ veya bunlarin ayarin DEGISITIRMEYINIZ.
2.1.12 TEHLIKELI ISLEME DEGIsikLIGl. Ufak kafa jetinin orijinal capini DEGIStIRMEYIN.
2.1.13 SAKATLANMA TEHLiKESI. Makineyi korunmasiz BIRAKMAYIN.
2.1.14 kISA dEVRE TEHLiKESI. Makineyi ELEKTRIK KABLOSUNDAN cekerek hareket etttirmeyin.
2.1.15 Yuksek basinç hortumu üzerinden araçlarin gezmesini onleyiniz.
2.1.16 INFILAK TEHLIKESI. Makineyi, yuksek basinc hortumundan cekerek hareket ettirmeyiniz.
2.1.17 INFILAK TEHLIKESI. Lastikler, lastik supaplari ve basinç-altinda bulunan diger componentler üzerine yüksek basinçl su jetlerinin yönlordirilmesi potansiyel tehlike olusturur. Doner meme kitini kullanmaktan kaçıniniz ve temizlik ilemleri esnasinda her halükarda su piskürtmüssen en az 30 cm'lik bir mesafeyi koruyunuz.
2.2 UYARILAR: YAPILMASI GEREKENLER
2.2.1 kISA dDEVRE TEHLikESI. Akim iletici tum kisimilar su piskurtmesine karsi KORUNMALIDIRLAR.
2.2.2 ELEKTRlK SOKU TEHLkESl. Makineyi sadece elverisi ve yururlukte alan yonetmeliklere uygun bir elektrik kaynagina BAGLAYIN (IEC 60364-1).
ISLETME baslangicinda makine, sebekepe parazit olusmasina neden olabilir.
- Bir emniyet diferansiyel salteri ile calisma, ek bir kisesel koruma saqlar (30 mA).
Fiis ile donatilmis modellerde kurma, nitelikli uzman personel tarafindan gereklestreilmelidir.
Sadece iletim kesiti uygun olan onayli elektrik uzatma kabolarini kullaniniz.
2.2.3
YARALANMA TEHLIKESI. Yuksek basin, parcalarin sekmesine neden olabilir; operatoren guvenlik alta alinmasini ve hasara ugramamasini saglayacak tum giysi ve koruyucu donanimlar kullanimaldir.
2.2.4 kAzaEN ISLETME TEHLIKESI. Makine uzerinde herhangi bir islem yapmadan once, fisi priszen CIKARIN.
2.2.5 YARALANMA ISLETME TEHLIKESI.Geri tepme nedeniyle, kolcekerken tabancayi saglam sekilde TUTUN.
2.2.6 CEVREYI KIRLETME TEHLIKESI. Yerel su dagtim kurumunun bilgilerine UYUN. DIN 1988 yonetmeligine gore, makine, sadece ve sadece besleme boru tesisatina tahiye duzenine sahip gerije akis onleyici bir vana takilmis ise, icilebilir su umumi dagtim sebekesine direkt olarak baglanabilir.
2.2.7 SAKATLANMA TEHLikESI. Elektrik componentlerinin bakimi ve/veya onarimi uzman personel tarafindan GERCEKLESTIRILMELIDIR.
2.2.8 YARALANMA TEHLiKESI. Hortumu makineden cikarmadan once icinde kalan basinci BOSALTIN.
2.2.9 SAKATLANMA TEHLIKESI. Her kullanimdan once ve periyodik olarak vidalarin sikligrin ve makineyi olusturan parcalarin iyi durumda olduklarini KONTROL EDIN, kirk veya asinmis parcalarin olup olmadigina bakin.
2.2.10 INFILAK VE ELEKTRIK SOKU TEHLiKESI. Sadece yuksek basinc hortumu / elektrik kablosu kaplama malzemeleri ile uyumlu deterjanlar KULLANIN.
2.2.11 YARALANMA TEHLIKESI. Kisileri veya hayvanlar minimum 15 m mesafeDE TUTUN.
3 GENEL BILGILER (RES.1)/SAYFA.3
3.1 Kilavuzun kullanimi
Isbu kilavuz makinenin temizleyicin tamamlayici kismidir, gelecekteki danismalar icin kilavuzu saklayiniz. Kurmadan/kullanmadan once dikkatice okuyunuz. El degistirme durumunda, devredenin, kullanim kilavzunu yen sahibine teslim etme zorunlulu bulunur.
3.2 Teslim
Makine, kismen demonte edilmis olarak bir karton ambalajin icinde teslim edilir.
Tedarik kompozisyonu resim.1'de gosterreichmiistir.
1.2.1 Birlikte teslim edilen dokumantasyon
A1 Kullanim ve bakim kilavuzu
A2 Güvenlik bilgileri
A3 Uygunluk beyannamesi
A4 Garanti kurllari
3.3 Ambalajlarim imha edilmesi
Ambalaji olusturan malzemeler cevre kirtletici degillerdir, buna ragmen malzemeler kullanildiklar ulkenin yururlukteki yonetmeligi uyarinca donusturulmeli veya atilmalidirlar.
3.4 Bilgi isaretleri

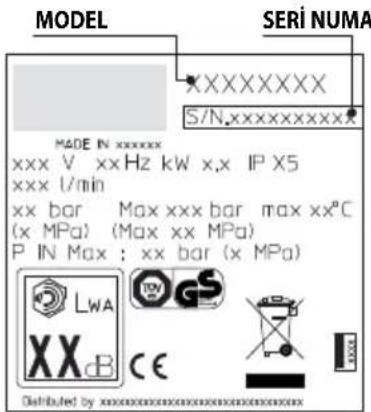

Makine üzerine uygulanmş plakalarda belirlten,isaretlere uyunuz.
Bunlarin her zaman mevcut ve okunabilir durumda oldklarini kontrl ediniz; aktakdirde, original konumlarna uygulayarak bunlan degistiriniz.
E1 ikonu - Makineyi sehir artiğl olarak bertaraf etmeme
yukumlulugunu belirtir; eski makineniz, yeti bir makine satinunda distributore teslim edilebilir. Makineyi olusturan elektrkli vekik kisimlar, saqlik acsisindan, kapsadiklarr maddeler nedeni ilepomalayan kullanimlarda yeniden kullanimmamalidirlar.
E2 ikonu - Makinenin profesyonel kullanima yönelik olduguñuno
belirtir, yani makine, deneyimi bulunan, teknik, normatif, yasal bilgi sahibi ve makinenin kullanim ve bakim icin gerekli faaliyetleriGPCkelestrebilecek kapasitede olan kisilere yoneliktir.
E3 ikonu - Makinenin profesyonel kullanima yönelik olmadiğinci belirtir (domestik kullanim).
Makine, taftlarn, makinerlin, su utunde yuzen araclarin, duvarclik islerinin temizlenmesi icin, giderilmesi zor kirleri temiz su ve biyolojik ayrisabilen kimyasal deterjanlar ile gidermek icin bireysel kullanima yoneliktir.
Tasitlarin motorlarin yikanmasi, sadece kiri suyun yururlukteki kanunlar uyarinca giderilmesi halinde uygun gorulmustur.
Girişte su sçakligi: makine üzerindeki Özellikler plakasina bakınz.
Giristekisubasi:min.0,1MPa-max1MPa
-isleme ortaminin sicakligi: 0^ ustunde.
Makine, EN 60335-2-79/A1 standardina uygundur.
4.2 Operatör
Makine kullanimindan sorumlu operatoru (profesyonel veya profesyonel olmayan kullanim) belirlemek icin kapakta bulunan ikona bakiniz.
4.3 Izin verilmeyen kullanimalr
Deneyimsiz veya isbu kilavuzda kapsanilan bilgileri okumamis veya anlamami kisel tarafindan kullanimi yasaktir.
Makinenin tutusabilir, patlayici ve zehirli sivilar ile beslenmesi yasaktir.
Makinenin potansiyel olarak tutusabilir veya patlayici atmosferde kullanilmasi yasaktir.
Orijinal olmayan ve model icin spesiifik olmayan aksesuarlarin kullanimi yasaktir.
Makine uzerinde degisiklikler yapilmasiypassir; degisikliklerin gerektelestirmesi, Uygunluk Beyannamesinin gelerligiini sona erdirir ve ureticiyi medeni ve cezai sorumluluktan muaf kilar.
4.4 Ana parcalar
B1 Ayarlanabilir kafa
B2 Nozul
B3 Emniyet mandali tabanca
B4Fişi elektrik kablosui (ongorulmuse)
B5 Yuksek basinç hortumu
B6 Deterjan haznesi (ongorulmus ise)
4.4.1 Aksesuarlar (tedarik baglaminda ongorulmuse is-resim
$$ 1 ^ {\prime} e b a k i n i z) $$
C1 Kafa temizleme aleti
C2 Doner meme kiti
C3 Kol
C4 Firca
C5 Hortum sanici
C6 Su emme kiti
C7 Hortum temizlemekiti
C8 Genis yüezyler icin firca kiti
C9 Adaptor kiti
4.5 Emniyet duzenleri
Dikkat - tehlike!
Emniyet vanasinin ayarini kurcalamayin veya
deigistirmeyin.
Emniyet vanasi ve/veya basin sinirlayicişi.
Emniyet vanasi, ayni zamanda bir basinc sinirlama vanasdir. Tabanca kapatildigi zaman vana acilir ve su pompanin emmesinden devidaim eder veya yere bosaltir.
- Termostatik vana (D1 öngörülmüssise)
Su sicakligi uretici tarafindan ongorulen sicakligi asar ise, termostatik vana sicak suyu tahiye eder ve dogru sicakligi yeniden duizenleyene kadar bosaltimis alan suya esit miktarda soquk su emerg. - Emniyet mandali (D): Rastlantisal su puskurtmesini engeller.
5 KURMA (RES.2)/SAYFA.4
5.1 Montaj
Dikkat - tehlike!
Tum kurma ve montaj islemleri, makinenin elektrik esinden böglantisi kesilmis olarak yapilmaldir.
Montaj sirasi icin bakiniz (res.2).
5.2 Doner memenin montaji
(Döner meme ile donatilmş modellericens).
Doner meme kite daha yuksek bir yikama gucu verilmesini saglar. Doner memenin kullanimi, ayarlanabilir kafa ile elde edilen basinca gore % 25^ esit bir basinc duusune karsilik gelebir.
Her halukarda doner memenin kullanimi, su puskurtmesine kazandiran donme etkisi saysinde daha yuksek yikama gucu saqlanmasina imkan tanir.
5.3 Elektrik böglantisi
Dikkat - tehlike!
Elektrik sebekesinin tanimlama plakasinda gosterilen voltaj ve frekansa (V-Hz) uyduğunu kontrol edin (res.2). Makineyi, etkin topraklama ve kisa devreler durumunda elektrik beslemesini kesen diferansiyel koruma (30 mA) ile donatilmis bir elektrik sebekesine baglayin.
5.3.1 Uzanti kabolarinin kullanimi
"IPX5" koruma derecieli kablo ve fişleri kullanin.
Uzanti kablolarin kesiti, kablo uzunluğu ile orantil olmaldir; kablo ne kadar uzun olursa, kesit o kadar genis olmaldir. Tablo 1'e bakiniz.
5.4 Su baglantisi
Dikkat - tehlike!
Sadece filtredenGPCirilmisveyatemizsuyu emdirin.
Su alma muslugu, pompanin kapasitesine es degerde bir dagitim garanti etmelidir.
Makineyi mumkun oldugunca su beslme sebekesine yakin olarak yerleşiriniz.
5.4.1 Baqlanti aqizlari
Su cikisi (OUTLET)
Filtreli sugirişi (INLET)
5.4.2 Kamu su sebekesine baglanti
Makine, sadece besleme borusuna yururlukteki normlaru uygun bosaltmali akim onleme duzeni monte edilmis ise, direkt olarak icme suyu dagtim kamu sebekesine baglanabilir. Borunun en az 013 mm. ve takviyeli oldugundan emin olun.
Ayarlanabilir kafayi (E), deterjani dokru basinç ile vermek icin " pozisyonuna yerleştin (ongörülmü ise).
"low/high" (alçak/yüksek) pozisyonylari mevcut ise, bunlar asagida belirtilenleri belirtir:
Low/Alcak: alcak basincliyikama
High/Yuksek:yuksek basinli yikama
Calistma mekanizmasini, makinenin islemsini durdurmak icin (OFF/0) pozisyonuna getirin.
Calistma mekanizmasi ikaz lambasi ile donatilmisise, lamba sonmelidir.
- Su piskurtmesi kumanda kolu (I).
Dikkat - tehlike!
7! Makine, (res.4)'de belirtilmis oldugu gibi guvenli vesabit bir dizey uzerine yasanmaldir.
7.2 Calistirma
1) Su sebekesinin musluğun tamamen acin.
2) Emniyet mandalini devreden cikartin (D).
3) Birkac saniye icin tabancayi aik tutun ve makineyi calistirma mekanizmasi (ON/1) ile calistirmaya baslatin.
Dikkat - tehlike!
7! Makineyi calistirmaya baslatmadan once,ogrularak su ile beslendigini kontrl edin; kuru calistirmamakineye zarar verir. Isleme sirasinda havalandirmaizgaralarini kapatmayin.
TSS Modelleri: TSS modelleri: Besleme otomatik kosilmeli TSS modellerinde:
- tabanca kapatildiginda, dinamik basinç otomatik olarak elektrkli motoru kapatir (bak res.4);
- tabanca acldignda, basinç alcalmasi otomatik olarak motoru calistir ve basinç增長 kucuk bir gecikme ile tekrar olusur;
-TSS'nin dokru islemesi icin tabanca kapatma ve acma islemleri 4÷ 5 saniyeden az bir zaman araligindaGPCkelestirilmemelidir.
Profesyonel kullanima yönelik trifaz modellerde, ilk kez calistirma esnasinda, motorun rotasyon yönunu tespit etmek icin kisa sureli calistirn. Motor fanin rotasyonu saat yelkovani aktsi yönunde gerçeklesiyor ise, elektrik fisinde üc fazin (L1, L2, L3) ikisini ters cevirin.
Makineye zarar verilmesini onlemek icin makinenin kuru calistirilmasindan kaçınilmali ve makine calisirken su piskurtmesi 10 dakikadan daha uzun bir sure boyunca kesilmemelidir (TSS aygitile donatilmamş olan modeller icin).
7.3 Durma
1) Calistirma mekanizmasini, (OFF/0) pozisyonuna getirin.
2) Tabancayi acin ve borularin icindeki basinci boşaltın.
3) Emniyet mandalini devreye alin (D).
7.4 Yeniden calistirma
1) Emniyet mandalini devreden cikartin (D).
2) Tabancayi acin ve borularin icindeki basincin boşalmasini bekleyin.
3) Calistirma mekanizmasini, (ON/1) pozisyonuna getirin.
7.5 Hizmet dişi birakma
1) Makineyikapatin (OFF/0).
2)Fişi prizden cikartin.
3) Su musluğunu kapatin.
4) Kalan basinci, butun su kafadan cikana kadar, tabancadan bosaltin.
5) Calisma sonunda deterjan haznesini boşaltıniz ve yikayıniz. Haznenin yikanması icin deterjan yerine temiz su kullanıniz.
6) Emniyet mandalinı devreye alin (D).
7.6 Deterjan doldurulmasi ve kullanimi
Deterjan, ayarlanabilir kafa " - " pozisyonunda olarak (ongorulmus ise).
Hidro temizleyicin original donatiminda bulunandan daha uzun bir yuksek basinc hortumunun kullanilmasi veya yedek bir hortum uzatmasinin kulanimi deterjan emmesini azaltabilir veya tamamen durdurabilir.
Hazneyi her zaman yuksek biyolojik bozunma niteligine sahip deterjan ile doldurun.
7.7 Doğru yikama icin tavsiyeler
Kuru yüey uzerine su ile karistirilmş deterjan uygulayarak kirin czülmesini saglayin.
Dikey yüeyler üzerinde asagidan yukariya dokru calisin. Yüeyin kurumasina imkan vermeden etki gostermesi icin 1÷2 dakika birakin. Yüksek basinclpiskurtme ile, 30 cm DEN fazla bir mesafeden, asagidan baslayar calisin. Durulama sularinin yikanmamiyüeyeler üzerine akmasini onleyin.
Bazi durumlarda kir giderilmesi icin ykama firçalarinin mekanik islemi gereklidir.
Bazi yüeyleri hasara uğratabileçdağnyuksek basinç her zaman iyi bir yikama icin en mukemmel gezumü temsil etmez. Ayarlanabilir kafanin igne jet memesinin kullanimindan ve hassas ve vernikli parçalar uzerinde ve basinçl componentler (örnéginlastikler, sisirme supaplar.) uzerinde Doner meme'in kullanimindan kaçınilması tavsiye edilir.
Iyi bir yikayici etki elde edilmesi, esit olcude, gerek basin gerekse su hacmine baglidir.
Bu bolumde yer almayan tum bakim mudahaleleri bir yetkili sati ve Servis Merkezi tarafindan yapilmaldir.
Dikkat - tehlike!
7 Makine uzerinde herhangi bir mudahale gerçekleştrmeden once fişi cereyan przyinden ckartin.
8.1 Kafa temizligi
1) Tabancadan nozuli ckartin.
2) Alet ile (C1) kafanin deliginden kiri giderin.
8.2 Filtre temizligi
Her kullanimdan once emme filtresini (L) ve deterjan filtresini (ongorulmis ise) kontrl ediniz ve gerekli olmasi halinde, belirtilmis oldugu gibi temizlemegerektelestiriniz.
8.3 Motorun debloke edilmesi (ongorulm ise)
Uzun sureli calismama halinde, kirec birikimleri motorun bloke olmasina neden olabilir. Motoru debloke etmek icin bir alet ile motor milini tandurun (M).
8.4 Depolama
Kis depolamasindan once, makineyi agresif ve zehirli olmayan donna onleyici svi ile calistirin.
Cihazi kuru ve dondon korunan bir mekanda muhafaza ediniz.
9 ARIZALAR HAKKINDA BILGILER
| Problemler Olasi neder | Ier Çozümler | |
| Pompa öngörülen basınca ulaşmiyor | Meme aşınmışı | Memeyidehyegrütin |
| Sufiltresi kırkı Filtreyi (L) temizleyiniz (res.5) | ||
| Su beslemesi yetersiz | Musluğu tamamenalık | |
| Hava emmesi Raklorı kontrol edin | ||
| Pompada hava | Makineyi kapatin ve surekli bir püskürtme çkışi olusana kadar tabancayı caliştirin. Tekrar caliştirin. | |
| Kafa.Doğru olarak ayarlanmamiş | Kafayi)döndürün (E)+(res.3) | |
| Termostatik vana Müdailesi | Doğru su sicagoğınin yeniden duzelenmesini bekleyiniz | |
| Pompada ani basınçdehyişlikleri mevcut | Diş hazneden su emmesi | Makineyi su.§ebekesine建議in |
| Girişteki su ileşiçok:yüksek | IsiYY azaltin | |
| Meme tikanık Memeyi temizleyin (res.5) | ||
| Emme filtresi (L) kırkı Filtreyi (L) temizleyiniz (res.5) | ||
| Motor "uğulduyor"ama calis'maya başlamıyor | Şebeke gerilimi yetersiz | Şebeke geriliminin plakada belirtilen gerilime uygünluğunu kontrl edin (res.2) |
| Uzantınin neden olduğ gerilim kayib | Uzanti özelliklerini kontrl edin | |
| Makinenin uzun säre calismadan durması | Yetkili Teknik Servis Merkezine建議run | |
| TTS duzinde problemler Yetkili Teknik Servis Merkezine建议 | 建议 | |
| Elektrikl motor calismaya başlamıyor | Gerilim yok | Şebekedeki gerilim mevcudyetini kontrl edin ve fişin doğru olarak taklimş olduğunu kontrl edin(*) |
| TTS duzinde problemler Yetkili Teknik Servis Merkezine | 建议 | |
| Makine uzun säredir calismýor | Motoru arka delikten bir alet (M) ile debloke edin (bu islemi öngörden modeller:içın) (res.5) | |
| Su szınt行李 | Süzirmazık contaları aşınmılı | Contalarıbir yetkili Teknik Servis Merkezindedehyegrütin |
| Serbest tahiye emniyet vanası muddahalesi | Yetkili Teknik Servis Merkezine建議runuz | |
| Gürültü | Su ileşiçok:yüksek | IsiYY azaltin (teknik verilere bilkin) |
| Yaş szınt行李 | Süzirmazık contaları aşınmılı | Yetkili Teknik Servis Merkezine建議run |
| Sadece TTS:içın:tabanca kapal olmasina ragmen makine calismaya建議 | Sistem bilanç olma Güncü vya pompa devresinde basınç tutulması hatali | Yetkili Teknik Servis Merkezine建議run |
| Sadece TTS:içın:tabanca tetişi çekildiğinde, suçkmıyor (besleme borusu takil olarak) | Meme:tikanık Memeyi temizleyin (res.5) | |
| Deterjan emmiyor | Ayarlanabilir kafanın pozisyonu:yüksek basınçta | Kafayi"■"pozisonya getiriniz(res.3) |
| Deterjan aşın:yogun | Su ile inceltiniz | |
| Yüksek basınç hortum uzatlmalari kullanımı | Originalhortumu yanidenduzelenyiniz | |
| Deterjan devresi kabuk BAĞlamı veya:tikanmılı | Temizsu ile durulayıniz ve olası tikanikliler gideriniz. Problemin devam etmesi halinde, yetkili bir Teknik Servis Merkezine建議 |
(*) lslme esnasinda motor duruyor ise yeniden calismaya baslamiyor ise, yeniden calistirmadan once 2-3 dakika bekleyin (termik koruma muddalesi). Ariza bir defadan fazla meydana gelir ise, Teknik Servis Merkezine danisin.
10 YUZEYLERE NASIL HASAR VERILMEZ
DIKKAT
10.1 Lastiklerin yikanması icin hidro temizleyicinin kullanimi, lastiklerde hasarlara neden olabilir ve tehlaki olabilir.
10.2 Yüksek basinçli jeti, dokrudan lastik üzerine yönlendirmeyin.
10.3 Tekerlekler ve lastikler yakininda temizlik ilemleriGPCkeletiligiinde hidro temizleyiciyi daimenduşuk basincta kullanin.
10.4 Aracin herhangi bir kismini yikamak icin asla "Turbo lans" kullanmayin.
10.5 Daha detayli bilgiler içın, "7.7 Doğru yikama icin tavsiyeler" bolümünü okuyun".
TR CE uygunluk Beyannamesi
Biz Annovi Reverberi S.p.A., Modena, Italya asagidaki Michelin makinesinin (makinerelin):
Makinenin adi: Yüksek basinçlı yikama makinese
Aşaqidaki Avrupa direktiflerine uygun olduğunu (oldukları):
2006/42/EC, 2006/95/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2000/14/EC
ve asagidaki yonetmelikere veya standartlastrupmis asagidaki belgelere uygun olarak ureilmis oldugunu (oldukarini) bayan ederiz: EN 60335-1
EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1
Teknik fasikulun verilmesi konusunda yetkili kisinin ismi ve adresi: Stefano
Reverberi / AR lsetme Mvduru - Via ML King, 3 - 41122 Modena, Italya 2000/14/EC direktifi cergevesinde talep edilen uygunluk degerlendirme proseduru Ek V esaslarina uygun olarak gerekleştilmistir
Garanti edilen ses gucu seviyesi:
87 dB (A)
Tarih: 16.10.2013
MODENA (I)
Stefano Reverberi
IsletmeMudur
Teknik Veriler
| Teknik Veriler (TR) Birim | MPX 130 BW | |
| Kapasite | l/dak | 6,2 |
| Basinç | MPa | 10 |
| Maksimum basinç | MPa | 13 |
| Güç | kW | 1,7 |
| Besleme lisişi | °C | 50 |
| Maksimum beslème basinçı | MPa | 1 |
| Maksimum basinçcta tabancanın geri tepme güçü | N | 10,2 |
| Motor Yalitimi | - | Sinif F |
| Motor Koruması | - | IPX5 |
| Gerilim | V/Hz | 220-240/50-60 |
| İzin verilen maksimum sebeke empedansı | Ω | - |
| Akustik basinç seviyesi (K = 3 dB(A)): | dB (A) 78,77 | |
| LFA (EN 60704-1) | ||
| LNA (EN 60704-1) | ||
| Cihaz titreşimiplieri(K = 1,5 m/s2): | m/s2 | 3,72 |
| Ağurlık | kg | 7 |
Teknik degisiklik yapma hakki saklidir!
(TR) GARANTI
Garantinin geçerliigi, (ureti cari tarafindan farkl sekilde belirtmesi disinda) urunun piyasaya suruldugu ulkede gecerli kanunlar tarafindan duzenlenir.
Urunun, garanti gecerlik suresinde, malzeme kalitesi, imalat veya uygunsuzluktan kaynaklanan nedenlerden otturhatali cikmasi halinde, imalatc hiatali kismilarin degistirilmesini garanti eder, hakl olarak asinms olmalari halinde, urnlerin onarilmasini veya degistirilmesini saglar.
Garanti, normal aşınmaya tabi componentleri (vana, piston, su contasi, yag contasi, Yaylar, OR halkaları, boru, tabanca, fircalar, tekerlekler, vs. gibi aksesuarlar) kapsamaz;
Garanti, asagidakilerin neden oldugu veya bunlarin neticesi alan kusurlari icermez:
- hatali kullanim, izin verilmeyen kullanim, ihmalkarlik,
-satis, profesyonel kullanim veya kiralama,
-
i\$bu kitapcikta ongorulen bakim kurallarina uyulmamasi,
-
yetkili olmayan personel veya servisler tarafindan gerekrelestirilmis onarimalr,
-
original olmayan yedek parçalarin veya aksesuararin kullanimi,
-
nakliyat, yabancı eşya veya maddelerden kaynaklanan hasarlar, kaza,
depolama veya stoklama problemleri.
Garantiden yararlanabilmek icin satin alma kanitinin ibraz edilmesi gereklidir.
Teknik servis icin, makinenin satin alinmis oldugu satis noktasina basvuru
1 SIGURNOSNE UPUTE
1.1 Urejai koji ste nabavili je proizvod dizajniran prema najnovijim tehnoloskim zahtjevima vodecih europskih proizvodaca visokotlachni pumpi. Za postizanje optimalnog rada vaseg ureda, pozorno procitaje ovu brosuri slijedite navedene upute pri svakom koristenju. Tijekom povezivanja, uporabe i servisiranja ureda poduzmite sve moguce mjere opreza kako biste zajamciliobservable nu sigurnost i sigurnost drugih ljudi u neposrednoj blizini. Pazljivo procitaje sigurnosne odredbe i ponašajte se sukladno njima u svim prilikama; nepostivanje tih odredbi moze davesti u opasnost vase zdravlje i sigurnost ili prouzroci znatnu materijalnu stetu.
2 SIGURNOSNE MJERE/PREOSTALI RIZICI
2.1 "NEDOPUSTENE RADNJE" IZ SIGURNOSNIH RAZLOGA
2.1.1 OPASNOST OD EKSPLOZJE IITROVANJA. NE koristite uredaj sa zapaljivim ili otrovnim tekucinama ili onima cije bi karakteristike onemogucile ispran rad uredaja.
2.1.2 OPASNOST OD OZLJEDA, NE usmjeravajte vodeni mlaz prema Ijudima ili zivotinjama.
2.1.3 OPASNOST OD STRUJNOG UDARA. NE usmjeravajte vodeni mlaz prema samom uredaju, elektricnim dijelovima ili ostalim elektricnim uredajima.
2.1.4 OPASNOST OD KRATKOG SPOJA. NE koristite uredj vani tijekom kisnog vremena.
2.1.5 OPASNOST OD OZLIEDA. NE dopustite djeci ili neupucenim osobama da koriste uredaj.
2.1.6 OPASNOST OD STRUJNOG UDARA. NE dirajte utilac/ uticnicu mokrim rukama.
2.1.7 OPASNOST OD STRUJNOG UDARA I KRATKOG SPOJA. NE koristite uredaj u slucaju da je elektricni kabel ostecen.
2.1.8 O Pasnost OD Eksplozue. NE koristite uredaj u slucaju da je ostecen visokotlačno crijveo.
2.1.9 OPASNOST OD NESRETNOG SLUCAJA. NE ostavlajte okidač u radnom položaju.
2.1.10 OPASNOST OD NESRETNOG SLUCAJA. Provjerite je li pločica s podacima o urežaju prčívršcena na urežaj. U slučaju da.nije, obratite se svom distributeru. NE koristite urežaje bez pločica s podacima jer ih një moguce identificirati i predstavljau potencijalnu opasnost.
2.1.11 OPASNOST OD EKSPLOZJE. NE podesavajte niti ne ijienajte postavku sigurnosnog ventila ili sigurnosnih uredaja.
2.1.12 PROMJENA RADNIH PERFORMANSI MOZE IAZAVATI OPASNOST. NE ijnenjate originalni promjer glace mlaznic rasprsvica.
2.1.13 OPASNOST OD NESRETNOG SLUCAJA. NE oostavlajte uredaj bez nadzora.
2.1.14 OPASNOST OD KRATKOG SPOJA. NE premjestaje uredaj povlacenjem elektricnog kabela.
2.1.15 Pobrinite se da automobili ne voze preko visokotlačne cijevi.
2.1.16 OPASNOST OD EKSPLOZJE. Ne pomicite uredaj povlaenjem za visokotlacno crijeo.
2.1.17 OPASNOST OD EKSPLOZUE. Kad se usmjeri prema gumama, ventilima guma ili drugim komponentama koje su pod tlakom, visokotlačni mlaz potencijalno je opasan. Ne koristite komplet za rotirajuću mlaznicu i tijekom cisćenja mlaz uvijek držite na razmaku od rajmanje 30 cm.
2.2 "OBAVEZNE RADNJE" IZ SIGURNOSNIH RAZLOGA
2.2.1 OPASNOST OD KRATKOG SPOJA. Sv i vodiči elektrickne struje MORAJU BITI ZASTICENI od vodenog mlaza.
2.2.2 OPASNOST OD STRUJNOG UDARA. Uredaj MORA BITI SPOJEN SAMO na ispravan izvor elektricne energije u skladu s propisima (IEC 60364-1).
Uredaj moze izazvati smove u mrezi TJEKOMPokretanja.
Koristenje sigurnosnog automatskog osigura (R.C.C.B.) pruzit ce dodatnu zastitu korisniku ureda (30 mA).
Modèle bez prikljucnog utikača mora instalirati kvalificirano osoblje.
Koristite samo odobrene produzne kabele odgovarajuceg promjera vodiča.
2.2.3
OPASNOST OD OZLUEDA. Visok tlak moze prouzroci odskakivanje dijelova: nosite svu zastitnu odjecu i opremu potrebnu za osiguravanje sigurnosti rukovatelja.
2.2.4 OPASNOST OD NEOCEKIVANOG POKRETANJA UREDAJA. Prije izvodenja radova na ureduj, ISKLJUCITE ga iz struje.
2.2.5 OPASNOST OD OZLJEDA. Prije pritiska na okidač, Čvsto PRIMITE pistolj kako bi sprijeci povratni udar.
2.2.6 OPASNOST OD ZAGADIVANJA. SLIJEDITE zahtjeve lokalnih organa za vodoopskrbu. U skladu sa propisima DIN 1988, uredaji mogu biti spojeni direktno na vodovodnu instalaciju jegino ak je ventil koji sprečava vraćanje vode ugraden u cijevi za napajanje.
2.2.7 OPASNOST OD NESRETNOG SLUCAJA. Odrzavanje i/ili zamjena elektricnih dijelova MORA BITI povjerena kvalificiranom osoblju.
2.2.8 OPASNOST OD OZLIEDA. ISPRAZNITE preostali tlak prije odvajanja crijeva uredaja.
2.2.9 OPASNOST OD NESRETNOG SLUCAJA. Prijeputotrebe uredaja, PROVJERITE svaki put jesu li vici dobro zategnuti i ima li ostecenih ili istrosenih dijelova.
2.2.10 OPASNOST OD EKSPLOZJE I STRUJNOG UDARA. KORISTITE samo sredstva za ciscenje koja nece nagristi materijale kojima su prevuceni visokotlacno crijvo/elektrnici kabel.
2.2.11 OPASNOST OD OZLIEDA. POBRINITE se da svi ljudi i zivotinja budu na udaljenosti od majmanje 15m.
