Tuotetyyppi	Korkeapainepesuri
Merkki	Michelin
Malli	MPX 19EHDS
Paino	10,4 kg
Nimellisteho	1,9 kW
Käyttöpaine	9,5 MPa (95 bar)
Suurin paine	14 MPa (140 bar)
Nimellisvirtaus	5,5 l/min
Suurin virtaus	7,66 l/min
Syöttöveden maksimilämpötila	50 °C
Sähkönsyöttö	220-240 V ~ 50/60 Hz
Suojausluokka	II (kaksoiseristys)
Moottorin suojausluokka	IPX5
Äänenpainetaso	78,8 dB(A)
Taattu äänitehotaso	93 dB(A)
Tärinä	< 2,5 m/s²
Pumpun öljytyyppi	Ei määritelty (katso tyyppikilpi)
Päätoiminnot	Korkeapainepesu, pesuaineen imu, säädettävä suutin, täyspysäytys (TSS)
Huolto ja puhdistus	Vesisuodattimen, suuttimen säännöllinen puhdistus, pesuainesäiliön tyhjennys
Turvallisuus	Käynnistyslaite, turvaventtiili, lämpösuoja, turvalukitus
Varaosat ja korjattavuus	Käytä vain alkuperäisiä Michelin/AR-osia
Yleistä	Koti- ja ammattikäyttö (laitteen E1/E2-symbolin mukaan)

Usein kysytyt kysymykset - MPX 19EHDS MICHELIN

Kuinka käynnistän MPX 19EHDS -korkeapainepesurin?

Avaa vesihana kokonaan, avaa salpa (D), paina pistoolin liipaisinta muutaman sekunnin ajan, käännä sitten käynnistyslaite asentoon ON/I (säästötila) tai ON/II (maksimiteho).

Millaista pesuainetta tämän laitteen kanssa tulee käyttää?

Käytä vain biohajoavia pesuaineita, jotka ovat yhteensopivia korkeapaineletkun kanssa ja valmistajan suosittelemia. Vältä ihokosketusta ja silmiin joutumista.

Kuinka työpaine säädetään?

Käytä paineensäädintä (G), jos se on mallissasi. Paine on säädettävissä ja se voidaan lukea painemittarista (C16), jos se on mukana.

Mitä tehdä, jos pumppu ei saavuta vaadittua painetta?

Tarkista suutin (vaihda se, jos se on kulunut), puhdista vesisuodatin (L), varmista, että vedensyöttö on riittävä eikä pumpussa ole ilmaa. Poista ilma painamalla liipaisinta, kunnes suihku on jatkuva.

Kuinka suutin puhdistetaan?

Irrota suutin pistoolista, käytä mukana tulevaa puhdistusneulaa (C1) poistaaksesi lika suuttimen aukosta.

Onko vaarallista suunnata suihku ihmisiin tai eläimiin?

Kyllä, älä koskaan suuntaa korkeapainesuihkua ihmisiin, eläimiin, sähkölaitteisiin tai itse laitteeseen. Suihku voi aiheuttaa vakavia vammoja.

Kuinka laite talvisäilytetään?

Ennen talvisäilytystä käytä laitetta ei-aggressiivisella ja myrkyttömällä pakkasnesteellä. Säilytä sitä kuivassa ja jäätymättömässä paikassa.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista syöttöjännite ja että pistoke on kunnolla kytketty. Jos moottori on jumissa, vapauta se tarkoitukseen tarkoitetulla työkalulla (M) (malli, jossa tämä toiminto). Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltokeskukseen.

Voinko käyttää jatkojohtoa?

Kyllä, mutta jatkojohdon poikkipinnan on oltava pituuteen sopiva ja suojausluokka IPX5. Liitoksen on pysyttävä kuivana ja etäällä lattiasta (vähintään 60 mm).

Kuinka jäännöspaine puretaan käytön jälkeen?

Sammuta laite (OFF/0), paina pistoolin liipaisinta veden ja paineen poistamiseksi. Lukitse sitten salpa (D).

KÄYTTÖOHJE MPX 19EHDS MICHELIN

C1 Duusipuhastustooirist

C10 Kruvid

C8 Suure pinna puhaltusharja komp.

C17 Lisaseadmete adapter

C9 Adapter

5.4 Ohutusseadised

• Käviti (H)

Etteantava puhestusaine kogust saab muuta regulaatori abi (F).

Täitke paak (B6) hösti biolaguneva puhastusainega.

8.7 Soovitatav puhastustoiming

9.1 Düusi puhastamine

1) Uhendage pustolitoru duusi kuljest lahti.
2) Eemaldage duusiavastoorista (C1) abil kok mustusejagid.

9.2 Filtri puhastamine

nimivoimsus 1,7 kW 2 kW 2,2 kW 2,5 kW

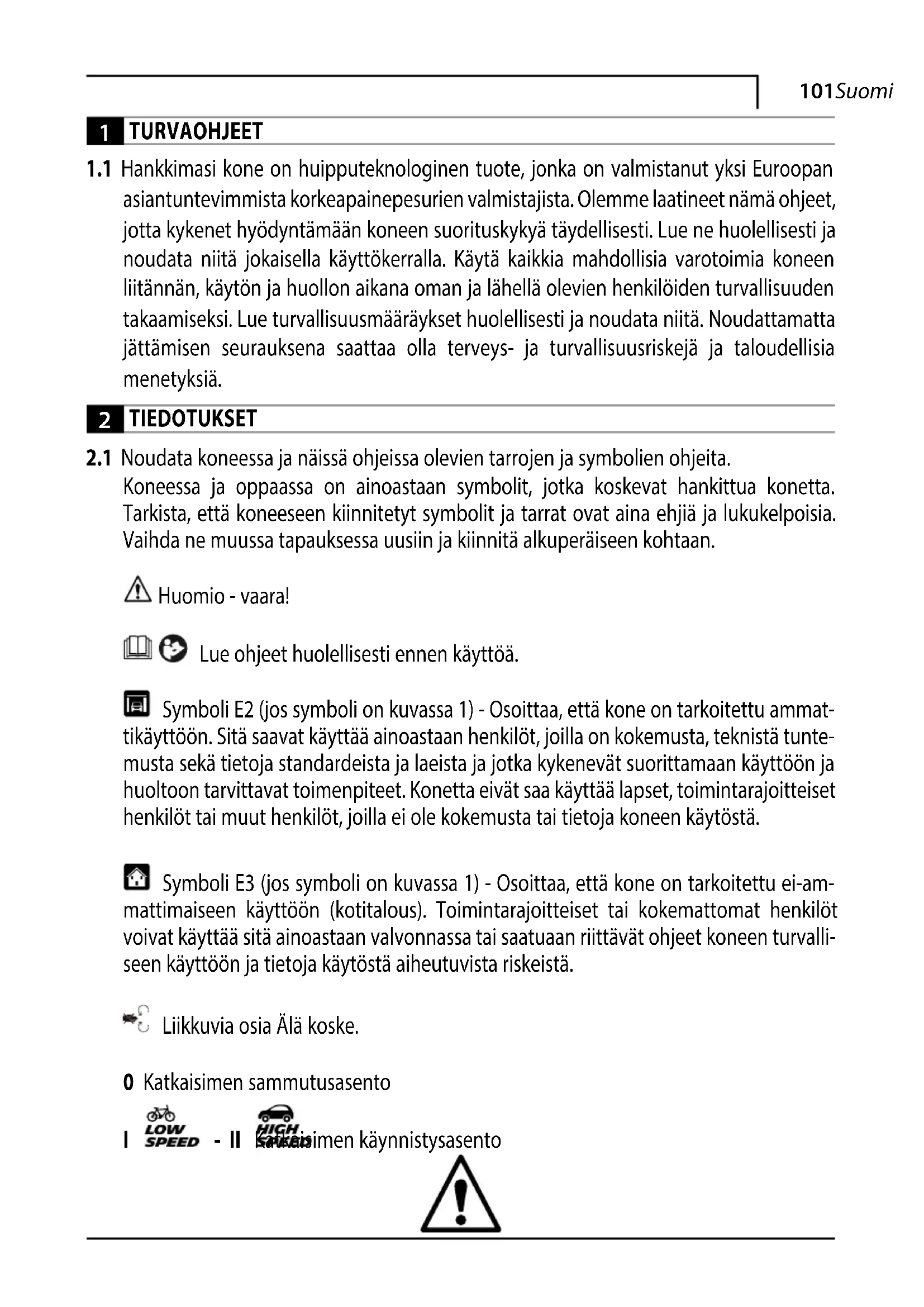

1.1 Hankkimiasi kone on huipputeknologinen tuote, jonka on valmistanut yksi Europan asiantuntevimmista korkeapainepesurien valmistajista. Olemme laatineet namä ohjeet, jotta kykenet hyödyntämään koneen suorituskyvä täydellisesti. Lue ne huolellisesti ja noudata niitta jokaisella käytökerralla. Käytä kaikkia mahdollisia varotoimia koneen liitannan, käytön ja huollon aikana oman ja lahellä olevien henkilöiden turvallisuuden takaamiseksi. Lue turvallisuusmaäräykset huolellisesti ja noudata niitta. Noudattamatta jättämisen seurauksena saattaa olla terveys- ja turvallisuusriskejä ja taloudellisia menetyksiä.

2 TIEDOTUKSET

2.1 Noudata koneessa ja näissä ohjeissa olevien tarrojen ja symbolien ohjeita.

Koneessa ja oppaassa on ainoastaan symbolit, jotka koskevat hankittua konetta. Tarkista, etta koneeseen kiinnitetyt symbolit ja tarrat ovat aina ehjä ja lukukelpoisia. Vaihda ne muussa tapauksessa uusiin ja kiinnitta alkuperäiseen kohtaan.

Huomio - vaara!

Lue ohjeet huolellisesti ennen käyttoa.

Symboli E2 (jos symboli on kuvassa 1) - Osoittaa, etta kone on tarkoitetu ammatikayttoon. Sitä saavat kayttä ainoastaan henkilö, joilla on kokemusta, teknistä tunte-musta sekä tietoja standardeista ja laeista ja jotka kykenevat suorittamaan kayttoön ja huoltoon tarvittavat toimenpiteet. Konetta eivat saa kayttä lapset, toimintarajoitteiset henkilö tai muut henkilö, joilla ei ole kokemusta tai tietoja koneen kaytosta.

Symboli E3 (jos symboli on kuvassa 1) - Osoittaa, etta kone on tarkoitettu ei-ammattimaineen kayttoon (kotitalous). Toimintarajoitteiset tai kokemattomat henkilot voivat kayttaa sita ainoastaan valvonnassa tai saatuaan riittavat ohjeet koneen turvalliseen kayttoon ja tietoja kaytostä aiheutuvista riskeistä.

Liikkuvia osia Ala koske.

0 Katkaisimen sammutusasento

LOW - II HIGH. SPEED imen kaynnistysasento

Taattu aänitehotaso

Kielto, joka varoittaa käytäjää, etta kansalliset märäykset saattavat kieltäa. een liitannan juomavesiverkkoon.

Varoitusmerkki, joka varoittaa käytäjäa suuntaamasta vesisuihkua ihmisia, eläimiä, sahkölaitteita tai konetta kohti.

Tämän koneen eristysluokka on II. Se tarkoittaa, etta kone on varustetu vahviste-ta tai kaksoiseristyksellä (ainoastaan jos symboli on koneessa).

Tämän koneen eristysluokka on l. Se tarkoittaa, etta kone on varustetu maadoitusimella (ainoastaan jos symboli on koneessa).

Tämä kone on soveltuvien eurooppalaisten direktiivien mukainen.

Symboli E1 - Osoittaa, etta konetta ei saa havittä kotitalousjatteiden seassa. Se daan palauttaa jalleenmyyjalle hankittaessa uusi kone. Koneen sahkö- ja elektronikisia ei tule kayttäuudelleen sopimattomiin tarkoituksiin, sillä ne sisaltavat terveye haitallisia aineita.

Käytä kuulosuojaimia.

Käytä kasvonsuojainta.

Käytä hengityssuojaimia.

Käytä suojakäsineita.

Käytä turvajalkineita.

Käytä suojavaatetusta.

3 TURVALLISUUSMAÄRÄYKSET/MUUT VAARAT

3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET

3.1.1 Huomio. ALA anna lasten kayttta konetta ja valvo, etteivat he leiki sillä.
3.1.2 Huomio. Paineistetut suihkut saattavat vaarin kaytetyina ola vaarallisia.
3.1.3 Huomio. ALÄ käytä koneessa syttyviä, myrkyllisiä tai ominaisuksiltaan koneen toiminnalle yhteensopimattomia nesteitä. Koneen käytto on kiellettyä potentalisesti syttyvässä tai rajähdysvaarallissessa tilassa.
3.1.4 Huomio. RAAJHDYSVAARA ALA ruiskuta syttyvi'a nesteita.
3.1.5 Huomio. ALA suuntaa vesisuihkua ihmisia tai elaimia kohti.
3.1.6 Huomio. ALA suuntaa vesisuihkua konetta, jannitteisiä osia tai muita sahkolaitteita kohti.
3.1.7 Huomio. ALÄ käytä konetta, jos sen toimintasäteellä on henkilöitä, joilla ei ole yllään suojavaatteita.
3.1.8 Huomio. ALA suuntaa suihkua itseasi tai muita ihmisia kohti puhdistaaksesi vaatteita tai jalkineita.
3.1.9 Huomio. ALA kayta konetta ulkona sateella.
3.1.10 Huomio. Koneen käytto on KIELLETTYA lapsilta ja henkilöiltä, jotka eivät tunne sen käyttoa tai jotka eivät ole lukeneet sen ohjeita huolellisesti.
3.1.11 Huomio. ALA koske pistotulppaa ja/tai pistorasiaa marillä käsillä.
3.1.12 Huomio. ALÄ käytä konetta, jos sen sähköjohto on vaurioitunut. Jos sähköjohto vaurioituu, sen saa vaihtaa ainoastaan valmistaja, valtuutettu huoltopalvelu tai ammattihenkilo, jotta vaaratilanteet välteään.
3.1.13 Huomio. ÄLÄ käytä konetta, jos sahköjohto tai tärkeät osat (esim. suojalaitteet, korkeapaineletkut ja pesupistooli) ovat vaurioituneet.
3.1.14 Huomio. ALA lukitse pesupistoolin vipua toiminta-asentoon.
3.1.15 Huomio. Tarkista, etta koneessa on konekilpi. Ilmoita jalleenmyyjalle, jos se puuttuu. Ellei koneessa ole konekilpea, sita El saa kayttaa. Sen ominaisuksia ei tuneta ja se saattaa olla vaarallinen.
3.1.16 Huomio. ALA käsitte tai muuta saatöventtiin ja suojalaitteiden kalibrointia.
3.1.17 Huomio. ALA muuta suuttimen suihkun alkuperäistā halkaisijaa.
3.1.18 Huomio. ALA siirra konetta SAHKOJOHDOSTA vetamalla.
3.1.19 Huomio. Alä aja ajoneuvolla korkeapaineletkun pälta.
3.1.20 Huomio. ALA siirra konetta korkeapaineletkusta vetamalla.

3.1.21 Huomio. Renkaisin, tayttöventtiileihin tai muhin paineistettuihin osiinkohdistetu korkeapainesuihku on potentalisesti vaarallinen. Alä käytä pyörivää suutinta. Suihkuta joka tapauksessa vähintään 30 cm:n etäisyydeltä puhdistuksen aikana.
3.1.22 Huomio. Älä käytä ei-alkuperäisiai tai eri mallille tarkoitettuja varusteita. Älä muuta konetta; muutokset mitatöivät vaatimustenmukaisuusvakuutuksen ja vapauttavat valmistajan siviili- ja rikosoikeudellisesta vastuusta.

3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET

3.2.1 Huomio. Kaikki sahköä johtavat osat TULEE SUOJATA vesisuihkulta.
3.2.2 Huomio. Ammatitaitoisen sahköasentajan tulee suorittaa sahkoliitänta standardin IEC 60364-1 mukaan. Asenna vikavirtakytkin, joka katkaisee koneen sahkön maavuotovirran ollessa yli 30mA30 ms ajan, tai maadoituspiirin valvontalaite.
3.2.3 Huomio. KAYNNISTYSVAIHEESSA kone saattaa aiheuttaa verkkohairiöita.
3.2.4 Huomio. Vikavirtakytkimen asennus antaa lisasujoaa henkilolle (30 mA).
3.2.5 Huomio. Ellei mallissa ole pistotulppaa, sen saa asentaa ainoastaan ammatitaitoinen henkilo.
3.2.6 Huomio. Käytä ainoastaan valtuutettuja jatkojohtoja, joiden poikkipinta-ala on asianmukainen.
3.2.7 Huomio. Kytke katkaisin aina pois jattaesisi koneen ilman valvontaa.
3.2.8

Huomio. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Kayta asianmukaisia suojavaatteita ja henkilonsuojaimia (PPE).

3.2.9 Huomio. IRROTA pistolulppa ennen koneeseen suoritettavia toimenpiteita.
3.2.10 Huomio. PIDA pesupistoolista tukevasti kiinni vivusta vetäessä rekylin vuoksi.
3.2.11 Huomio. NOUDATA paikallisen vesilaitokens märäyksiä. Standardin IEC 60335-2-79 mukaan kone voidaan liittä suoraan julkseen juomavesiverkloon ainoastaan, jos tulovesiletkuun on asennettu standardin EN 12729 mukainen BA-tyypin tyhjentäv takaisinvirtauksen estolaite. Takaisinvirtauksen estolaite voidaan tilata valmistajalta.
3.2.12 Huomio. Takaisinvirtauksen estolaitteeseen virrannut vesiei sovellu juomavedeksi.
3.2.13 Huomio. AINOASTAAN ammatihenkilo saa huoltaa ja/tai korjata sahköisiä osia.
3.2.14 Huomio. PURA jäannöspaine ennen kuin irrotat letkun koneesta.

3.2.15 Huomio. TARKISTA ruuvien kireys ja koneen osien käyttokunto ennen jokaista käyttoa ja märäajoin. Varmista, ettei koneessa ole rikkoutuneita tai kuluneita osia.
3.2.16 Huomio. KÄYTÄ ainoastaan korkeapaineletkun / sähköjohdon pinnoitusmateriaiale sopivia pesuaineita.
3.2.17 Huomio.PIDÄ ihmiset ja eläimet vähintään 15 m:n etäisyydella.
3.2.18 Huomio. Kone on suunniteltu käytöön valmistajan toimittamilta tai suosittelemilla pesuaineilla. Niistä poikkeavien pesuaineiden tai kemikaalien käytto saattaa heikentäa sen turvallisuutta.
3.2.19 Huomio. Välta pesuaineen joutumista iholle ja ennen kaikkea silmiin! Jos sitä joutuu silmiin, huuhdo puhtaalla vedellä ja hakeudu valittömästi laakärin!
3.2.20 Huomio. Korkeapaineletkut, liitokset ja liitoskappaleet ovat koneen turvallisuuden kannalta tärkeitä osia. Käytä ainoastaan valmistajan suosittelemia korkeapaineletkuja, liitoksia ja liitoskappaleita.
3.2.21 Huomio. Käytä ainoastaan valmistajan toimittamia tai hyväksymiä alkuperäisia varaosia, jotta koneen käytto on turvallista.
3.2.22 Huomio. Sopimattomat jatkojohdot saattavat olla vaarallisia. Jos kaytatajatkojohtoa, valitse ulkokayttöön sopiva typpi ja varmista, etta liitantpysyykuivana ja etaallmaasta. Kayta johtokelaa, joka pitaa pistorasian vahintaan 60mm:n korkeudella maasta.
3.2.23 Huomio. Sammuta kone ja katkaise sen sahkö ennen asennusta, puhdistusta, saatöä, huoltoa, varastointia ja kuljetusta.
3.2.24 Huomio. Työnnä putken puhdistusyksikkö punaiseen merkkiin asti ennen koneen käynnistystä.

4 YLEISET OHJEET (KUVA 1)/SIVU 3

4.1 Käytöoppaan käytö

Täm opas kuuluu tärkeäna osana koneen varusteisiin. Säilyt sa houellisesti tuleva a käytöä varten. Lue se houellisesti ennen asennusta ja käytöä. Luovuta opas uudelle omistajalle, jos myyt painepesurin.

4.2 Toimitus

Kone toimitetaan osittain purettuna pahvilaatikossa. Pakkauksen sisältö on esitetty kuvassa 1.

4.2.1 Ohessa toimitet usiakirjat

A1 Kaytto- ja huoIto-opas
A2 Turvaohjeet
A3 Vaatimustemmukaisuusvakuutus
A4 Takuusaaannot

4.3 Pakkausten havitys

Pakkausen materiaalit ovat ymparistoystavllisi. Kierrata tai havita ne kayttomaassa voimassa olevien märäysten mukaan.

Painepesuri on tarkoitetu yksityiseen ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuin irrottamaan pinttynyt ika puhtaalla vedellä ja biologisesti hajoavilla kemialisilla pesuaineilla.

Ajoneuvoen moottorien pesu on sallittua ainoastaan, jos likainen vesi havitetaan voimassa olevien standardien mukaan.
-Vedentulolampotila:katso koneessa olevaa konekilpea.
-Vedentulopaine:min.0,1 MPa -maks.1 MPa
Ymparoiv lampotila toiminnan aikana: yli 0^
Kone on standardien IEC 60335-1 ja IEC 60335-2-79 mukainen.

5.2 Käytäja

Koneen käytäja on osoitetu kuvan 1 symbolilla (ammattimainen tai ei-ammattimainen).

5.3 Paaosat

B2 Tehosuutin
B3 Turvakatkaisimella varustetu pesupistooli
B4 Sähköjohto ja pistotulppa (mallista riippuen)
B5 Korkeapaineletku
B6 Pesuainesaali (mallista riippuen)
B7 Oljytulppa (mallista riippuen)
E Suutin
F Pesuaineen sädin (mallista riippuen)
G Paineensädin (mallista riippuen)
L Vedensuodatin

5.3.1 Varusteet (jos sisaltyvat pakkaukeen - katso kuva 1)

C1 Suuttimen puhistustyokalu C10

C10 Ruuvit

C2 Pyorivaa sutin

C11 Seinatelineet

C3 Kahva

C12 Vipu

C4 Harja

C13 Pesuaineyksikk

C5 Letkukela

C14 Pyorat

C6 Vedentuloyksikko

C15 Maardtuub

C7 Putkien puhdistusykssikk

C16 Painemittari

C8 Harjayksikko suurille pinnoille

C17 Varustesovitin

C9 Sovitin

5.4 Suojalaitteet

• Käynnistyskatkaisin (H)

Käynnistyskatkaisin estä koneen tahattoman käytön.

Huomio -vaara! Alä käsittele tai muuta varoventtiilin kalibrointia.

• Varo- ja/tai paineenrajoitusvventtill.

Varoventtii toimii myos paineenrajoitusventtiinä. Kun pesupistooli suljetaan, venttii avautu ja vesi kiertaa uudelteen pumpun vedentulopuolelta tai venttii poistaa veden maahan.

• Termostaattiventti (D1 mallista riippuen)

Jos veden lampötila ylittävalmistajan ilmoittaman lampötilan,

termostaattventtiili poistaa kuuman veden ja ottaa poistettua vesimärära vastaavan märän kylmävettä, kunnes lampötila palautuu asianmukaiseksi.
Turvakatkaisin (D):体系建设的可行性
- Lämpokatkaisin: pysayttä koneen,Jos se ylikuormittuu.

6 ASENNUS (KUVA 2)/SIVU 4

6.1 Kokoonpano

Huomio - vaara!

Kaikki asennus- ja kokoonpanotoimnPiteet tulee suokoneen virta katkaistuna.

Katso kokoonpanojärjestys kuvasta 2.

6.2 Ilmaustulppien asennus (mallista riippuen)

Jotta öljyvuodot välttæän, kone toimitetaan öjyn taytöaukot suljettuina punaisilla tulpilla. Vaihda ne toimitettuihin ilmaustulppiin.

6.3 Pyorivan suuttimen asennus

(Mallit, joihin asennettu)

Pyorivaaustinlisaapesutehoa.

Käytettaëssä pyörivää suutinta paine saattaa laskea 25% säädettä-vällä suuttimella saatuun paineeseen nähden. Sen käytto kuitenkin lisä pesutehoa vesisuihkur pyörivän liikkeen ansiosta.

6.4 Sähkökytkentä

Huomio - vaara!

Tarkista, etta verkkojannite ja -taajuus vastaavat kone- kilvessa annettuja arvoja (V/Hz) (kuva 2).

6.4.1 Jatkojtojen kaytto

Käytä IPX5-suoja-steen jatkojohtoja ja pistotulppia.

Jatkojohdon jothisien poikkipinta-alan tulee olla ver

rannollinen sen pituuteen; mitä pidempji jatkojohto, sitä

suurempi poikkipinta-ala. Katso taulukkoa I.

6.5 Vesilitäntä

Huomio - vaara!

Painepesuria saa kayttä ainoastaan suodateullata tai

puhtaalla vedellä. Vesihanan virtaaman tulee olla pumpun virtaaman mukainen.

Sijoita kone mahdollisimman lahelle vesilitantäa.

6.5.1 Liitantaaukot

Paineliitin (OUTLET)
Suodattimella varustetu tulovesiliitn (INLET)

6.5.2 Liitanta julkseen vesijohtoverkkoon

Kone voidaan liittaa suoraan julkiseen juomavesiverkkoon ainoastaan,Jos tulovesiletkuun on asennetu voimassa olevien standardien mukainen tyhjentavakaisinvirtaaksen estolaite. Varmista, etta letkun halkaisija on vahintaan 13mm ja pituus alle 25m ja etta se on vahvistetu.

6.5.3 Veden imu avoimista astioista

1) Ruuvaa suodattimella varustetu imuletu tulovesiliittimeen (INLET) ja upota se astian pohjalle.
2)IImaakone:
a)Irrotatehosuutin.
b) Käynnistä kone ja avaa pesupistoola, kunnes ulostulevassa vedessa ei ole enää ilmakuplia.
3) Sammuta kone ja ruuvaa tehsuutin takaisin.
Huomautus: maksimi-imukorkeus on 0,5 m. Pyri tayttamaaan imuleku ennen kavtyoa

7 SÄDÖT (KUVA 3)/SIVU 5

7.1 Suuttimen saatö (mallista riippuen)

Sädā vesisuihkua sāedettävästa suuttimasta (E).

7.2 Pesuaineen syoton saatto

Jotta pesuainetta syotetaa oikealla paineella, aseta suutin (E) (mallista riippuen) -asentoon tai asenna pesuaineyksikkoo (C13) (mallista riippuen) kuten kuvassa.
Säadā pesuaineen märä sätimesta (F) (mallista riippuen).

7.3 Kaytöpaineen saatö (mallista riippuen)

Säadä käytöpane säätimella (G). Paine nakyy painemittarissa (jos asennetu).

8 KAYTTO (KUVA 4)/SIVU 5

8.1 Ohjauslaitteet

-Kännistystskatkaisin(H)

Aseta käynnistyskatkaisin asentoon (ON/I) asettaaksesi moottorin toimintatilaan, jos haluat työskennellä viransäastötilassa ja kuluttaa jopa 30% vahemman sahkoä.

Aseta käynnistyskatkaisin asentoon (ON/II) asettaaksesi moottorin toimintatilaan, jos haluat työskennellä maksimitehon tilassa el käytämälla suurinta tehoa.

Aseta käynistyskatkaisin (OFF/0)-asentoon pysäytäksesi koneen.

-Vesisuihkun ohjausvipu (I)

Huomio - vaara!

Konetta tulee käyttaa tasaisella ja tukevalla tasolla, kuva 4.

8.2 Käynnistys (kuva 4)

1) Avaa veshana kokonaan.
2) Vapauta turvakatkaisin (D).
3) Pida pesupistooli auki muutaman sekunnin ajan ja käynnistä kone asettamalla käynnistyskatkaisin haluttuun työasentoon (ON/II) tai (ON/II).

Huomio -vaara!

Varmista ennen koneen käynistystä, etta se saa vetta asianmukaisesti; kuivakayttö vauroiittaa konetta. Alpeita tuuletsurritiloita toiminnan aikana.

TSS-mallit - TSS-malleissa, joissa on automattinen syöton keskeytys:

• suljettaessa pesupistooli dynaaminen paine sammuttaa automattisesti sahkomoottorin
• avattaessa pesupistooli paineen laskeminen käynnistä sähkömoottorin automaattisesti ja paine palautuu huomaamattoman pienellä viveellä
  TSS-laiteen moitteettoman toiminnan kannalta on tärkeä, etta pesupistoolin sulkemista ja aukaisua eisuoriteta alle 4-5 sekunnin kuluessa.

Välta kuivakäytto, ettei kone vaurioidu. Varmista, etta kone saa jatkuvasti vetta.

Alakatkaise vesisuihkua yli 5 minuutiksi toiminnan aikana, ettei kone vaurioidu lampotilan kasvun seurauksena (malleissa, joissa ei ole TSS-laitetta).

8.3 Pysaytys

1) Aseta kännistystskatkaisin (OFF/0)-asentoon.
2) Avaa pesupistooli ja poista paine putkista.
3) Kytke turvakatkaisin (D).

8.4 Uudelleenkäynnistys

1) Vapauta turvakatkaisin (D).
2) Avaa pesupistooli ja anna ilman poistua putkista.
3) Aseta käynistyskatkaisin haluttuun työasentoon (ON/II) tai (ON/II).

8.5 Säilytys

1) Suljevesihana.
2) Pura jäännöspainetta pesupistoolista, kunnes kaikki vesi poistuu koneesta.
3) Sammuta kone (OFF/0).
4) Poista pistotulppa pistorasiasta.
5) Tyhjenna ja pese pesuainesaillio tyoskentelyn jalkeen. Kayta saillion pesuin puhdasta vetta, ala pesuainetta.
6) Aseta pesupistoolin turvakatkaisin (D).

8.6 Pesuaineen taytto ja kaytto

Pesuaine tulee syottt kohdassa 7.3 selostetuilla varusteilla ja tavoilla.

Jos käytät koneen ohessa toimitettua alkuperäistä letkua pidempää korkeapaineletkua tai jatkoletkua, pesuainen tulo saattaa vähentyä tai loppua kokonaan sällösta (mallista riippuen).

Täytä saïliö (B6) biologisestierittäin hajoavalla pesuaineella.

8.7 Suositeltava pesutapa

Liuota lika levittamalla kuivalle pinnalle pesuainetta. Tyoskentele pystysuorilla pinnoilla alhaalta ylospain. Anna pesuaineen vaikuttaa 1-2 minuuttia, mutta ala pasta pintaa kuivaksi. Suihkuta korkeapainensiuhkulla vahintaan 30cm etaisyydta ja tyoskentele alhaalta ylospain. Valt a veden leviämista pesemattomalle pinnalle.

Joissakin tapaussissa like joudutaan poistamaan mekaanisesti pesuharjoilla.

Korkeapaine ei aina ole parasAPA saada hyvi pesutuloksia, sillie se saattaa vauroiottaa joitakin pintoja. Valta saadettavan suuttimen neulasuihkun ja pyorivan suuttimen kayttoa aroilla ja maalatuilla pinnoilla ja paineistetuissa osissa (esim. renkaat, taytvoenttilit jne.). Hyva pesutulos riippuuyhta lailla paineesta kuin vesimaarast.

Kaikki huoltotoimenpiteet, joita ei ole selostetu tassu luvussa, tulee suorittaa valtuutetussa huoltopalvelussa.

Huomio - vaara!

Irrota pistotulppa pistorasiasta ennen minkäen seen suoritettavan huoltotyon aloittamista.

9.1 Suuttimen puhdistus

1) Irrota tehsuutin pesupistoolista.
2) Poista kaikki lika suuttimen reiastä tyokalulla (C1).

9.2 Suodattimen puhdistus

Tarkista tulovesi- (L) ja pesuainesuodatin (mallista riippuen) ennen jokaista kayttoa ja puhdista tarvittaessa ohjeiden mukaan.

9.3 Moottorin vapautus (mallista riippuen)

Jos painepesuri on pitkaan kayttamattomana, kalkkikeraatymaat saattavat lukita moottorin. Vapauta moottori kaantamalla moottorin akselia tyokalulla (M).

9.4 Oljyn taydennys (mallista riippuen)

Täydennä oljyä tayttöaukosta, kunnes saavutat oikean tason.

Katso olyn ominaisuudet Oljyn ominaisuudet-taulukosta.

9.5 Varastointi

Käytä koneessa syövytämätontä ja myrkytontä jaatymisenestoai-netta ennen talvisäilytystä.

Säilytä konetta kuivassa paikassa ja suojaa se jäätymiseltä.

10 VARASTOINTI JA KULJETUS (KUVA 5)/SIVU 6

Varastoi varusteet kuvan 5 mukaisesti.

Kuljeta konetta kuvan 5 mukaisesti.

11 VIANETSINTA

Vika Mahdollinen sly	Korjaus
Pumppu ei tuota määritettyä painetta.	Suutin kulunut. Vaihda suutin.
	Vedensuodatin likainen. Puhdista suodatin (L) (kuva 5).
	Veden tulopaine liian alhainen. Avaa vesihana kokonaan.
	Ilmaa pääsee järjestelmään. Tarkista liitokset.
	Pumpussa ilmaa.	Sammuta kone ja käytä pesupistooia, kunnes vesi suih-kuaa ulos tasaisesti. Käynnistä painepesuri uudelleen.
	Säädettävä suutin värässä asennossa. Aseta suutin (E) (+)-asentoon (kuva 3).
	Termostaattventtilin laukeaminen	Odata, että veden lämpötila palautuu oikeaksi.
	Imukorkeus avoimesta astiasta yli 0,5 m.	Vähennä imukorkeutta.
Pumpun paine vaihtelee.	Vettä tulee ulkopuolisesta säiliöstä. Kytke kone vesijohtoverkloon.
	Veden tulolämpötila liian korkea. Laske veden lämpötila.
	Suutin on sukossa. Puhdista suutin (kuva 5).
	Likainen tulovesisuodatin (L) Puhdista suodatin (L) (kuva 5).
Moottori hurise, mutta ei käynnisty.	Verkkojännite ei ole riittävä.	Tarkista, että verkkojännite vastaa konekilven jännitettä (kuva 2).
	Jännitteen lasku johtuu jatkojhodosta. Tarkista jatkojohdon mitat.
	Koneen pitkä käytötauko Ota yhteyttä lahimpään huoltopalveluun.
	TSS-laite viallinen.	Ota yhteyttä lahimpään huoltopalveluun.
Sähkömoottori ei käynnisty.	Sähkövirta puuttuu.	Tarkista, että pistotulppa on kunnolla pistorasiassa ja että sihen tulee virtaa (*)
	TSS-laite viallinen.	Ota yhteyttä lahimpään huoltopalveluun.
	Koneen pitkä käytötauko	Vapauta moottori asettamalla työkalu (M) sen takaosassa olevaan reikään (mallista riippuen) (kuva 5).
Vesivuoto	Tiivisteet ovat kuluneet.	Vaihda tiivisteet huoltopalvelussa.
	Paineen suoran purkavan varoventtilin laukeaminen	Ota yhteyttä lahimpään huoltopalveluun.
Liallinen käytöääni.	Veden lämpötila liian korkea.	Laske veden lämpötilaa (ks. teknisii tietoja).
Öljyvuoto	Tiivisteet ovat kuluneet.	Ota yhteyttä lahimpään huoltopalveluun.
Ainoastaan TSS-mallit: kone käynnisty, vaikka pesupistooli on kiinn.	Vialinen tiiviste korkeapainepuolella tai veden kierrossa.	Ota yhteyttä lahimpään huoltopalveluun.
Ainoastaan TSS-mallit: pesupistoo-lin vipua vedettäessä vettä ei tule ulos (kun tulovesiletu on asetettupaikoilleen).	Suutin on sukossa. Puhdista suutin (kuva 5).
Ei ota pesuainetta.	Säädettävä suutin on korkeapaineasennossa.	Aseta suutin (E) -asentoon (kuva 3).
	Pesuaine on liian sakeaa.	Laimenna vedellä.
	Käytössa on korkeapaineletkun jatkoletku.	Käytä alkuperäistä letkua.
	Pesuainekierrossa on sakkaa tai kaventumia.	Huuntele puhtaalla vedellä ja korjaa kaventumat. Jos vika toistuu, ota yhteyttä valtuutettuun huoltopalveluun.
Termostaattventtilistä valuuu vetä.	Suuttimen sisällä olevan veden lämpötila on yllittänyt konekilvessä ilmoitetun enimmäisarvon.	Älä katkaise vesisuihkua yli 5 minuutiki soiminnan aikana.

(*) Jos moottori sommuu toiminnan aikana eikä käynnisty uudelleen, odota 2-3 minuuttia ennen uutta käynnistystä (lampokatkaisimen laukeaminen). Jos vika toistuu useita kertoja, ota yhteyttä lahimpaañ huoltopalveluun.

MALLI SARJANUMERO

12 KUINKA OLLA VAURIOITTAMatta PINTOJA

HUOMIO

12.1 Koneen käytö renkaiden pesuin saattaa vauroittaa renkaita ja olla vaarallista.
12.2 Åla suuntaa korkeapaineista suihkua suoraan renkaaseen.
12.3 Käytä konetta aina matalimmalla paineella suorittaessasi puhdistusta pyörien ja renkaiden lahellä.
12.4 Alä koskaan käytä turbosuutinta ajoneuvon osien pesuun.
12.5 Etsi lisatietoja kaytttooppaan osasta: 8.7 Suositelva pesutapa.

EY-vaatimustenmukaisuustodistus

Me Annovi Reverberi S.p.A. -rityksesta, Modena, Italia, vakuutamme etta seuraava(t) Michelin -kone(et):

Koneen nimike

Korkeapainepesuri

Mallinro MPX 17EHDS

MPX 19EHDS MPX 22EHDS MPX 25EHDS

Tehonkulutus 1,7 kW 2 kW 2,2 kW 2,5 kW

on(ovat) seuraavien direktivien mukainen(mukaisia):

2006/42/EY, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EY (lakiasetus 262/2002).

ja valmistetu seuraavien standardien tai standardoitujen asiakirjojen mukaan: EN 60335-1; EN 60335-2-79; EN 55014-1;

EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1;

EN 62233; EN 50581

Sen henkilon nimi ja osoite, joka on valtuutetuu kokoamaan tekisen eritelman: Stefano Reverberi / AR Toimitusjohtaja

Via M.L. King 3 - 41122 Modena, Italia

Direktiivissä 2000/14/EY vaadittu vaatimustemukaisuuden arvointimenettely on toteutetti liitteen V mukaan.

Mallinro MPX 17EHDS

MPX 19EHDS MPX 22EHDS MPX 25EHDS

Mitattu ainitehotaso: 90,3 dB (A) 90,3 dB (A)

90,3 dB (A) 90,3 dB (A)

Taattu aänitehotaso: 93 dB (A) 93 dB (A) 93 dB (A) 93 dB (A)

Pvm:16.11.2018

MODENA (I)

Stefano Reverberi

Takuu

Takuun voimassaoloaika märäätään tuotteen myntyimaassa voimassa olevissa märäyksissä (ellei valmistaja toisin ilmoita).

Valmistajan takuu kattaa materiaali- ja valmistusviat ja vaatimuksista poikkeavuuden takuun voimassaoloaikana. Sihen sisältyv vialisten osien vaihto ja kohtuullisesti kuluneiden tuotteiden korjaus tai vaihto.

Takuu ei kata normalisti kuluvia osia (ventti, manta, vesitiviste, oljtyiviste, jouset, O-renkaat, varusteet kuten letku, pesupistooli, harjat, pyorat jne.).

Takuu e i kata vikoja, jotka johtuvat seuraavista syistä:

• virheellinen tai kielletty käytö, laiminlyonti
• ammattikaytto tai vuokraus, jos kone on myty kotitalouskayttoon
  oppaassa annettujen huoltomäräysten noudattamatta jattaminen
• valtuuttamattomien henkilöden tai huoltopalvelujen suorittamat korjaukset
• ei-alkuperäisten varaosien tai varusteiden käytö
• kuljetuksen tai ylimaaaristen esineiden/aineiden aiheuttamat vauriot, onnettomuus
• varastoini liittyvat ongelmat.

Takuun voimaan saattamiseksi tulee esittä ostodostus.

Ota huoltopyynnoössä yhteys myntyipisteeseen, josta hankit koneen.

Tekniset tiedot

Tekniset tiedot Mitt.		MPX 17EHDS MPX 19EHDS MPX 22	EHDS MPX 25EHDS
Virtaama	l/min	5,33 5,5 5,5,5
Maksimivirtaama	l/min	7,33 7,66 7,66 8,33
Paine	MPa	8,7 9,5 10 7 11,5
Maksimipaine	MPa	13 14 16 17
Teho	kW	1,7 1,9 2,2 2,5
Maks. tulolampötila	°C	50 50 50 50
Maksimitulopaine	MPa	1 1 1 1
Pesupistoolin työntövoima maksimipaineella	N	11,70 12,90 13,40 13,90
Pumpun öljtyyppi	kg	-----
Sujausluokka	-	II / II / II / II /
Moottorin eristys	Class	F F F	F
Moottorin suojaus	-	IPX5	IPX5
Jännite	V/Hz	220-240~/50-60	220-240~/50-60
Suurin salittu verkkoimpedanssi	Ω	-	-
Äänenpainetaso LPA (EN 60704-1) (K = 3 dB(A))	dB (A)	78,8 78,8	78,8 78,8
Änitehotaso LWA (EN 60704-1) ((K = 3 dB(A))	dB (A)	93 93 93 93
Koneen tärinä (K=1 m/s2):	m/s2	<2,5	<2,5
Paino	kg	10 10,4 1	6 11,7

Pidätämme oikeuden teknisin mututksiin!

1 CONSIGNES DE SECURITÉ
