MPX 19EHDS - Magasnyomású mosó MICHELIN - Ingyenes használati útmutató

Termék típusa	Nagynyomású tisztító
Márka	Michelin
Modell	MPX 19EHDS
Súly	10,4 kg
Névleges teljesítmény	1,9 kW
Üzemi nyomás	9,5 MPa (95 bar)
Maximális nyomás	14 MPa (140 bar)
Névleges áramlási sebesség	5,5 l/perc
Maximális áramlási sebesség	7,66 l/perc
Táplálóvíz max. hőmérséklete	50 °C
Elektromos táplálás	220-240 V ~ 50/60 Hz
Védelmi osztály	II (kettős szigetelés)
Motor védettségi foka	IPX5
Hangnyomásszint	78,8 dB(A)
Garantált hangteljesítményszint	93 dB(A)
Rezgés	< 2,5 m/s²
Szivattyú olaj típusa	Nincs meghatározva (lásd az adattáblát)
Fő funkciók	Nagynyomású mosás, tisztítószer-felszívás, állítható fúvóka, teljes leállás (TSS)
Karbantartás és tisztítás	A vízszűrő, a fúvóka rendszeres tisztítása, a tisztítószer-tartály leürítése
Biztonság	Beindító berendezés, biztonsági szelep, termikus védelem, biztonsági retesz
Alkatrészek és javíthatóság	Csak eredeti Michelin/AR alkatrészeket használjon
Általános információk	Háztartási és professzionális használat (az E1/E2 szimbólum szerint a készüléken)

Gyakran ismételt kérdések - MPX 19EHDS MICHELIN

Hogyan indítsam el az MPX 19EHDS nagynyomású tisztítót?

Nyissa ki teljesen a vízcsapot, oldja ki a reteszt (D), nyomja meg a pisztoly ravaszát néhány másodpercig, majd állítsa a beindító berendezést ON/I (energiatakarékos) vagy ON/II (maximális teljesítmény) állásba.

Milyen tisztítószert használjak a készülékkel?

Csak biológiailag lebomló, a nagynyomású tömlővel kompatibilis és a gyártó által ajánlott tisztítószereket használjon. Kerülje a bőrrel és szemmel való érintkezést.

Hogyan állítsam be a munkanyomást?

Használja a nyomásszabályozót (G), ha az a modelljén megtalálható. A nyomás állítható, és a nyomásmérőről (C16) leolvasható, ha rendelkezésre áll.

Mit tegyek, ha a szivattyú nem éri el a szükséges nyomást?

Ellenőrizze a fúvókát (cserélje ki, ha kopott), tisztítsa meg a vízszűrőt (L), győződjön meg róla, hogy a vízellátás elegendő és nincs levegő a szivattyúban. Távolítsa el a levegőt a ravasz megnyomásával, amíg folyamatos sugár nem keletkezik.

Hogyan tisztítsam a fúvókát?

Csavarja le a lándzsát a pisztolyról, használja a mellékelt tisztító tűt (C1) a fúvóka lyukának szennyeződéseinek eltávolítására.

Veszélyes a sugár irányítása emberekre vagy állatokra?

Igen, soha ne irányítsa a nagynyomású sugarat emberekre, állatokra, elektromos berendezésekre vagy magára a készülékre. A sugár súlyos sérüléseket okozhat.

Hogyan teleltessem a készüléket?

A téli tárolás előtt jártassa a készüléket nem agresszív és nem mérgező fagyálló folyadékkal. Tárolja száraz, fagymentes helyen.

Mit tegyek, ha a motor nem indul?

Ellenőrizze a tápfeszültséget és hogy a dugaszolóaljzat megfelelően csatlakozik-e. Ha a motor blokkolva van, oldja ki a hozzá való szerszámmal (M) (a funkcióval rendelkező modell esetén). Tartós probléma esetén lépjen kapcsolatba egy hivatalos szervizközponttal.

Használhatok hosszabbítót?

Igen, de a hosszabbítónak a hosszhoz megfelelő keresztmetszetűnek és IPX5 védettségi fokozatúnak kell lennie. A csatlakozásnak szárazon és a talajtól távol (legalább 60 mm) kell maradnia.

Hogyan engedjem le a maradék nyomást használat után?

A készülék kikapcsolása után (OFF/0) nyomja meg a pisztoly ravaszát a víz és nyomás kiengedéséhez. Ezután reteszelje a reteszt (D).

HASZNÁLATI ÚTMUTATÓ MPX 19EHDS MICHELIN

6.5.2 Ühendamine veevörguga

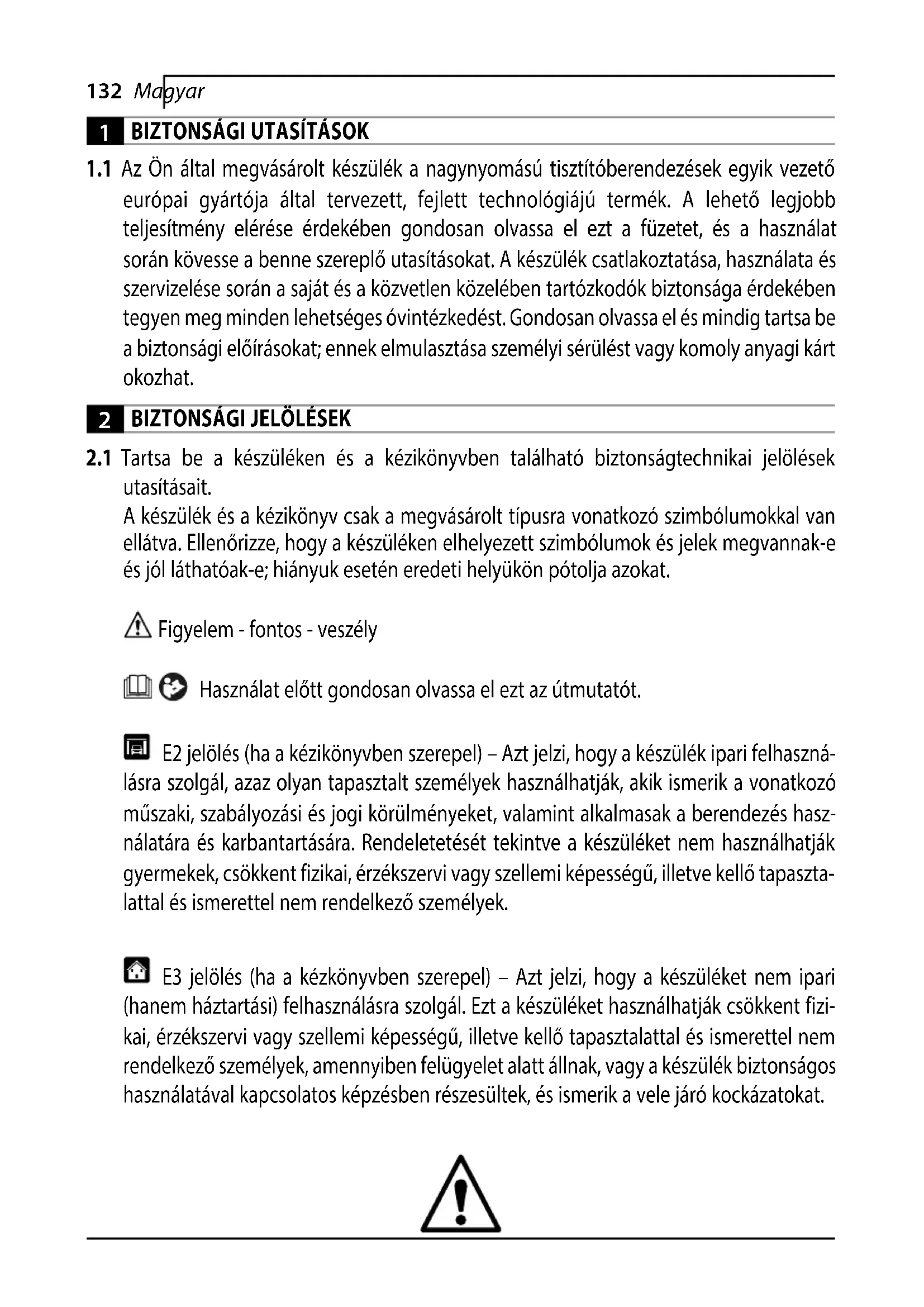

1.1 Az Öl altal megvásárolt keszülék a nagynyomásu tiszítóberendeşesek egyik vezető europai gyártója altal tervezett, fejlett technológájú termék. A lehető legjobb teljesítény elérse érdekében gondosan olvassa el ezt a füzetet, és a használat során kövesse a benne szereplő utasításokat. A keszülék csatlakoztatása, használata és szervizelése során a saját és a kozvetlen közelében tartózkodok biztonsága érdekében tegyen meg minded lehetségés övintézkedédst. Gondosan olvassa el és mindig tartsa be a biztonsági elóirásokat; ennek elmulasztása személyi serülést vagy komoly anyagi kár okozhat.

2 BIZTONSÁGJ JELÖLÉSEK

2.1 Tartsa be a keszüléken és a kezikönyvben talalható biztonságtechnikai jalólesekutasításait.

A keszülék és a kézikönyvCsak a megvasárolt típusra vonatkozo szimbólumokkal van ellátva. Ellenőrizze, hogy a keszüléken elhelyezett szimbólumok és jelek megvannak-és jol lathatóak-e; hiányuk eséténeredeti helyükon pólola azokat.

Figyelem - fontos - veszely

Hasznalat elott gondosan olvassa el ezt az utmutatot.

E2 jerolés (ha a kězikönyvben szerepel) – Azt jeri, hovy a kěszülék ipari felhasználasra szolgál, azaz olyan tapasztalt személyek használatják, akik ismerik a vonatkoźmuszaki, szabályozási és jogi körülményeket, valamint alkalmasak a berendezés hasznalatára és karbantartására. Rendeletétését tekintve a kěszüléket nem használatják gyermekek, csökkent fizikai, érzekszervi vagy szellemí képességú, illeetve kello tapasztalattal és ismerettel nem rendelkező személyek.

E3 jerolés (ha a kezkönyvben szerepel) - Azt jerzi, hovy a keszüléket nem ipari (hanem házartási) felhasznalársa szolgál. Ezt a keszüléket hasznalhatják csökkent fizikai, érzékszervi vagy szellemi képességü, illeetve kello tapasztalattal és ismerettel nem rendelkező személyek, amennyiben felügyelet alatt állnak, vagy a keszülék biztonságos hasznalatával kapcsolatos képzésben részesültek, és ismerik a vele járó kockázatokat.

Mozgo alkatreszek. Ne erjen hozza.

0 Kapcsoló, KI' allasa

LOW HIGH SPEED - II 100o,BE"allasa

Garantált hangteljesitményszint

Tiltó jelzés, amely szerint bizonyos helyi szabályok tilthatják a termék ivóvizellátó halózathoz történő csatlakoztatasát.

Veszélyre utaló jelzés, amely szerint nem szabad a vizsugarat emberekre, állatokra, elektramos berendezékre vagy magára a termékre irányítani.

A termek a II. erintésvédelmi osztályba tartozik. Ez azt jalenti, hogy megerosített vagy kettós szigetelessel rendelkezik (csak ha a szimbóolum a készüléken szerepel).

A termek az l. erintésvédelmi osztályba tartozik. Ez azt jalenti, hogy földelő védóvezétékkel rendelkezik (csak ha a szimbólum a készüléken szerepel).

C A termek megfelela vonatkozo europai eloirasoknak.

E1 jerolés – Azt jerzi, hovy a berendezest tilos házartási hulladékként kezelni; ehelyett uy keszülék vásárlása esétén a kereskedönél leadhato. A berendezés villamos és elektronikai alkatrészeit tilos nem megfelelo celra ujból felhasználni, mert egészségre artilmas anyagokat tartalmaznak.

Viseljen hallásvéð eszközt.
Viseljen védómaszket.
Viseljen legzésvédő eszközt.
Viseljen védókesztyút.
Viseljen munkavedelmi labbelit.
Viseljen munkavedelmi ruhazatot.

3 BIZTONSAGI ELOIRASOK / JARULEKOS KOCKAZATOK

3.1 BIZTONSÁGITILTÁSOK

3.1.1 FIGYELMEZTETES. Ne engedje, hogy gyermekek hasznaljak a keszüléket; felügyeletükkelBiztositsa, hogy semmikiéppen ne jatszhassanak vele.
3.1.2 FIGYELMEZTETES. A nagynyomásu vizsugar nem megfelő használat eseten veszelyt jelenthet.
3.1.3 FIGYELMEZTETES. NE hasznaljon gyulékony vagy mérgező folyadékot, illetve barmilyen oyan termeket a keszülékhez, amely nem összeegyeztetho annak helyes hasznalatával. A keszüléket tilos gyulékony vagy robbanásveszélyes környezetben használni.
3.1.4 FIGYELMEZTETES. ROBBANÁSVESZÉLY. NE használa j a készüléket gyulékony folyadék permetezésére.
3.1.5 FIGYELMEZTETES. NE irányítsa a vizsugarat emberekre vagy allatokra.
3.1.6 FIGYELMEZTETES. NE irányitsa a vizsugarat magára a készülékre vagy annak feszültseg alatt áló részeire, illetve más elektromos berendezésekre.
3.1.7 FIGYELMEZTETES. NE használja a keszüléket, ha hatósugarán belül emberek tartózkodnak, kiveve, ha védöruházatot viselnek.
3.1.8 FIGYELMEZTETES. NE irányítsa a vizsugarat onmagára vagy masokra a ruházat vagy lábbelimegtiszítására.
3.1.9 FIGYELMEZTETES. NE hasznalja a keszüléket a szabadban, esós idöben.
3.1.10 FIGYELMEZTETÉS. NE engedje, hogy a készüléket gyermekek, hozza nem értök, vagy oylan személyek használják, akik nem olvasták el és nem értették meg a berendezés használati utmutatóját.
3.1.11 FIGYELMEZTETES. NE érintse meg a halózati csatlakozódupôt vagy a csatlakozóaljzatot nedves kézzel.
3.1.12 FIGYELMEZTETES. NE hasznalja a keszüléket, ha elektrmos gezetéke megsérült. A gezetéket sérulés esétén aBiztonsagi veszelyeztêtes elkerulése érdekében a gyartónak, valamely márkaszervizének, vagy egy szakképzett szemelynek ki kell cserelnie.
3.1.13 FIGYELMEZTETES. Ne hasznalja a keszüléket, ha egy tapkabel vagy barmely mas fontos alkatrész (pl. biztonsági eszközok, nagynomásu tomlók, pisztoly) sérult.
3.1.14 FIGYELMEZTETES. NE rogzítse a szórpisztoly ravaszát a vizsugar bekapcsolt állapotában.
3.1.15 FIGYELMEZTETES. Ellenőrizzé, hogy a műszaki adatokat tartalmazó tabla rögzítve van-e a készüleken; ha nincs, értesítse a kereskedőt. A tablával nem rendelkező készülékek TILOS használni, mivel beazonosithatatlanok, és igy veszelyesek lehetnek.

3.1.16 FIGYELMEZTETES. Ne nyuljon hozzá a biztonsági szelephez és a biztonsági eszközköz, valamint ne modosítsa azok beallitásait.

3.1.17 FIGYELMEZTETES. Ne valtozassa meg a szorófej fuvokájanak atmérojét.

3.1.18 FIGYELMEZTETES. Ne mozgassa a keszüléket az ELEKTROMOS KABELNÉL húzva.

3.1.19 FIGYELMEZTETÉs. Ügyeljen arra, hogy ne hajthassanak át gépjármüvek a nagynyomású tomlón.

3.1.20 FIGYELMEZTETES. Ne mozgassa a keszüléket a nagynyomásu tomlönél huzva.

3.1.21 FIGYELMEZTETÉS. A gumiabronc Sokra, abroncsszelepekre é syeb nyomás alatt levó részegységekre iranyitott vizsugar veszelyes lehet. Ne hasznalja a forgofuvóka-keszletet, és a vizsugarral torten'tisztitas soran mindig tartson legalabb 30 cm-es ravolsagot.

3.1.22 FIGYELMEZTETES. Tilos nem eredeti tartozékokat vagy olyan potalkatreszeket használni, amelyek nem kifejezetten az adott tipushoz keszültek. Tilos a keszüléken barmíféle valtoztatas vegrehajtani. A keszülék valtoztatasa eseten a megfeleloségi nyilatkozat érvényét veszti, és a gyartó mentesül minded polgár- és buntetőjogi felelosseg alól.

3.2 BIZTONSÁGIXÖVETELMÉNYEK

3.2.1 FIGYELMEZTÉS. Minden elektromos gezetéket VÉDENI KELL a vizsugártól.

3.2.2 FIGYELMEZTETES. Az elektromos tapcsatlakozast szakképzett villanyszerelonek kell elvegezie niz az IEC 60364-1 szabványnak megfeleloen. Amennyiben a födelésre juto kapacitiv áram 30 ms idöartamig meghaladja a 30 mA érteket, a készüléket áramellátsvagy földzárlat-megszakíto áramvedó kapcsolóval kell ellatni.

3.2.3 FIGYELMEZTETES. Inditás SORÁN a készülék halózati zajt okozhat.

3.2.4 FIGYELMEZTETES. A kezelőBiztonsága hibaaram-vedokapcsoló hasznalatalval fokozható (30 mA-ig).

3.2.5 FIGYELMEZTETES. A csatlakozó nélkūli keszülékek beüzemelését kizárólag szakképzett szemelyzet végesheti.

3.2.6 FIGYELMEZTETÉs. Kizárolag megfelelo keresztmetszettel és minõsegi tanúsítványal rendelkező elektromos hosszabbitok hasznalata engedélyezett.

3.2.7 FIGYELMEZTETES. A keszüléket mindig kapcsolja ki, ha orizetlenül hagyja.

3.2.8

FIGYELMEZTETÉs. A nagy nyomás részecsék elszabadulását okozhatja. A kezelő aBiztonsága érdekében viseljen megfelelo egyeni védöruházatot és -felszerelést (PPE).

3.2.9 FIGYELMEZTETES. A berendezésen vegzett munkák elott húzza ki a halózati dugaszt.

3.2.10 FIGYELMEZTETES. A ravasz meghuzasa elott a visszalokodes megakadalyozasa erdekuben TARTSA erosen a szoropisztolyt.

3.2.11 FIGYELMEZTETES. KÖVESSE a helyi vizművek rendelkezeseit. A készülék az IEC 60335-2-79 szabvány szerintCsak akkor csatlakoztatható az ivóvizhálozatra, ha a halózati csatlakozótomő az EN 12729 BA szabvának megfelelo, vizelvezétéses visszafolyásgatóval rendelkezik. A visszafolyásgatóa gyartónal rendelhető.
3.2.12 FIGYELMEZTETES. A visszafolyasgatlón atfolyt viz nem ivóviz.
3.2.13 FIGYELMEZTETÉs. Az elektrimos alkatrészek karbantartásat és/vagy javításat KIZÁRÓLAG szakképzett személyzet végesheti.
3.2.14 FIGYELMEZTETES. A tomlö eltávolítasa elött NYOMÁSMENTESITSE a készüléket.
3.2.15 FIGYELMEZTETÉs. Minden használat elött, valamint szabályos idoközönként ELLENÖRIZZE a csavarok szoros meghúzasát, valamint a keszüléket törött vagy elhasználodott alkatrészek szempontjából.
3.2.16 FIGYELMEZTETÉS. KIZÁRÓLAG olyan tiszítószert használjon, amely nem károsítja a nagynyomásu tomlő, illetve a pákábel öpenyet.
3.2.17 FIGYELMEZTETÉS. GYÖZÖDJÖN MEG arról, hogy minded személy és allat legalább 15 m távolságra tartózkodik a mückö készüléktól.
3.2.18 FIGYELMEZTETES. A keszülék a mellekelt vagy a gyartó altal javasolt tisztitószerrel való használatra alkalmas. Barmilyen más tisztitószer vagy vegyszer használata hárányosanbefolyásolhatja a keszülék biztonságát.
3.2.19 FIGYELMEZTETES. Üglyeljen arra, hovy a tiszitószer a börre vagy különosen szembe ne kerüljön! Szembe kerulés eseten azonnal öblitse ki bó vizzel és forduljon orvoshoz!
3.2.20 FIGYELMEZTETES. A nagynyomásu tomlok, a szerelvyek és a tomitések a készülékBiztonságos üzemenek fontos részt képezik. Kizarolag a gyartó altal ajánlott tomloket, szerelvyeket és csatlakozókat használja.
3.2.21 FIGYELMEZTETÉS. A keszülék biztonságos üzeme érdekényenCsak a gyártóeredeti póltalkárészeit vagy az altala jovahagyott más póltalkárészeket használja.
3.2.22 FIGYELMEZTETÉS. A nem megfelelo hosszabbitóvezetékek veszelyesek lehetnek. Ügyeljenarra, hogy a hosszabbitóvezetek kultéri használatra alkalmas legyen, a csatlakozást pedig tartsa szarazon és ne a foldön. Használjon kabeldobos hosszabbitó, amelya csatlakozó legalabbb 60 mm-rel a talajszt felett tartja.
3.2.23 FIGYELMEZTETES. A keszüléket összesereles, tiszítás, beallítás, karbantartás, párolás és szallítás elott mindig kapcsoljä ki és csatlakoztassa le a taphalózatról.
3.2.24 FIGYELMEZTETES. A keszülék bekapcsolása elott csatlakoztassa a csotisztító keszletet a piros jelzésnél.

4 ALTALÁNOS INFORMÁCIÖK (1. ÁBRA)/3. OLDAL

4.1 Az utmutató használata

Jelen utmutato a keszülek fontos tartozéka és a késöbbi hivatkozas érdekében orizze meg. A keszülék telepitëse / használata elott gondosan olvassa el az utmutató. A keszülék eladàs eseten adja à t a keszülék mellett ezt az utmutató is az ütulajdonosnak.

4.2 Szallitas

A keszülek szallitasa részben osszeserelve,kartondobozban tortenik. A csomagolas tartalmat az 1.abra mutatja be.

4.2.1 A keszülékhex melékelt documentáció

A1 Kezelési és karbantartás utmutató
A2 Biztonsagi utasitások
A3 Megfelelosegi nyilatkozat
A4 Jotallasi szabalyok

4.3 Csomagolanyagok artalmatlanitasa

Bár a csmagolóanyagok nem kornyezetszennyezok, ijrahasnositaskrol vagy arthalmatlanitásukról a felhasznalás helyén érvényes jogszabályok betartásával keg gondoskodni.

5 MUSZAKI INFORMÁKIK (1. ÁBRA)/3. OLDAL

5.1 Javasolt felhasználas

A keszülék jarmüvek, gépek, csönakok, épitmények stb. tiszṭitására, nehezen eltávolithato szennyezódések tiszta vizzel, illetve biologiag lebonthato tiszṭitószerekkel történ olemosására alkalmas. JarmúmotorokCsak a keletkezo szennyviz érvenyes elöirásoknak megfelelo elvezétese eseten tiszṭithok a keszülékkel.
- Bemeno viz hómerséklete: lásd a keszüléken talalhato adattablát.
Bemeno viz nyomasa: min. 0,1 MPa - max. 1 MPa.
- Környezeti homérséklet hasznalat közben: 0°C föllett.
A keszülk megfelel az IEC 60335-1 és az IEC 60335-2-79 szabványok elóirásainak.

5.2 Kezelő

Az 1. abran szemeltetett jelzes a keszulek javasolt kezelojet hatrozza meg (ipari vagy haztartasi).

5.3 Fobbszegysegek

B2 Landzsa
B3 SzoropisztolyBiztonsagikapcsoloval
B4 Tápkábel csatlakozódugasszal (ilyen tartozékal rendelkezö tipusok eseten)
B5 Nagynyomásu tomló
B6 Tiszitószertartály (ilyen tartozékal rendelkező tipusok esétén)
B7 Olajsapka (ilyen tartozekkal rendelkez'tipusok eseten)

E Fuvoka

F TisztoiSzer-adagoló (ilyen tartozékkal rendelkezo típusok eseten)
G Nyomásszabályozó (ilyen tartozékal rendelkezo tipusok eseten)
L Vizszuro

5.3.1 Tartozékok (ha a csomagolás ezeket tartalmazza - lásd az 1. abrát)

C1 Fuvokatisztit eszkoz

C10 Csavarok

C2 Forogofuvoka-keszlet

C11 Tartok

C3 Fogantyu

C12 Kar

C4 Kefe

C13 Tiszitósserkészlet

C5 Tomlórsó

C14 Kerekek

C6 Vizszvó keszlet

C15 Kenozsir tubus

C7 Csotisztó keszlet

C16 Nyomásmérö

C8 Nagyfejukefekészlet

C17 Tartozekapter

C9 Adapter

5.4 Biztonsági eszközök

Kapcsologomb (H)

A kapcsologomb megakadalyozza a keszülék veletlen hasznalatat.

Figyelem - veszély!
Ne nyúljon a biztonsági szelephez és ne modositsa
annak beallitásait.

-Biztonsagi szelep es/vagy nyomashatarolso szelep.

ABiztansagi szelep egyuttal nyomashatarolso szelepkent is mukodik. A billentyu elengedesekor a szelep kinyit, es a viz visszajut a szivattyu bemeneti nyilasahoz, vagy a foldre folyik.
-Termosztatszelep (D1,ha van ilyen)

Ha a vizhórmésklet meghaladja a gyarto által beallitott éteket, a termosztatszelep kiengedi a forro vizet és a megfelelo hórmésklet helyreallásáig ugyanilyen mennyiségu hidesg vizet sziv be.

-Biztonsagi kapcsoló (D): megakadályozza a véletten vizfecskendezétst.
-Tulterhelés-vedelem:tulterhelés esetenleallitjaa keszuleket.

6 ÜZEMBE HELYEZÉS (2. ABRA)/4. OLDAL

6.1 Osszeszerelés

Figyelem - veszély! Üzembe helyezési vagy szerelesi muveletek megkezdese elott csatlakoztassa le a keszüléket a taphalózatról. Az összesereles folyamata a 2. abran lathato.

6.2 A nyomáscsökkentő szelepek felszerelése (ilyen tartozékkal rendelkező típusok esétén)

Az olajsvizargasok megelozese erdekuben a keszulek olajbesziov a szallitas idejere pirosapkakkal vannak ellatva; ezeket ki kell cserelni a mellkelt nyomascsokkento szelepekre.

6.3 A forgófvóka felszerelése

(illyen tartozekkal rendelkezö típusok eseten).

A forgófúvóka-készlet nagyobb mosóerotBiztosit.

A forgófúvóka hasznalata az allithato fúvókához képest 25%-os viznyomáscsökkenest eredményezhet. Ugyanakkor a forgófúvóka-keszlet a vizugsár forgása kovetkeztében nagyobb mosoér rotBiztosit.

6.4 Elektromos csatlakozás

Figyelem - veszely!

Ellorizze, hogy a halozati festzultség (V) es frekvencia (Hz) megegyezik-e a keszülk adattablajan szereplö adatokkal (2. abra).

6.4.1 Hosszabbitóvezetékek használá

Csak IPX5 védettségü kábelt és csatlakozódupaszt hasznaljon.

A hosszabbitóvezeték keresztmetszete legyen arányos a hosszával - minél hosszabb a kabel, annal nagyobb keresztmetszet szükséges. Lásd az 1. abrat.

6.5 Csatlakozás a vizvezetékhez

Figyelem - veszély!

A készüléketCsak tiszta vagy szürt vizzel üzemeltesse.Az atfolyasi sebesség legyen azonos a vizvezetek csapjanal es a szivattyu bemeneti nyilasanal.

A keszüléket helyezea a lehetó legkozelebb a vizvezetékhez.

6.5.1 Csatlakozasi pontok

Vizkiomlonyilasa (KIMENET)
Viz bemeneti nyilasa szurovel (BEMENET)

6.5.2 Csatlakozás a vizhálózathoz

A keszülékCsak akkor csatlakoztathato az ivovizhalózatra, ha a halózati csatlakozotomlo az mindenkori érvenyes rendelkezeseleknek megfelelo,vizelvezetesses vissafolyasgátloval rendelkezik.A tolmonek legalabb 13 mm-es atmerövel kell rendelkeznie, megerositett kivitelunek kell lennie,és nem lehet hosszabb 25 m-nél.

6.5.3 Vizsztívás nyitott tartályból

1)Csavarozza azsurovel ellatott bemeneti tomlot a BEMENETHEZ, majd helyezze a tartaly aljara.
2) Legtelenitse a keszüléket:
a) Csavarja le a landzat.
b) Inditsa be a keszuléket es nyissa meg a pisztolyt addig, amig meg buborekok vannak a kifolyo vizben.
3) Kapcsolja ki a keszüléket, majd csavarja vissza a lan-dzsl.

Megegyzés: a keszülék legfeljebb 0,5 m-es magasságból képes szivni. A szívócsövet használat elött fel kell tölteni.

7 BEALLITASOK (3. ABRA)/5. OLDAL

7.1 A porlasztófvóka beallitása (ilyen funkcióval rendelkezó típusok eseten)

A vizfolyás mértékét a fúvóka (E) szabályozza.

7.2 A tiszitószer-adagolás beallitása

A tiszitószer megfelelo nyomással történ adagolásához allítsa a fúvokát (E) (ha fel van szerelve), helyzetbe, vagy szerelje fel a tiszitószer-keszletet (C13) (ha rendelkezsére áll) a jelzett módon. A tiszitószer mennyiségét a szabályozóval (F) lehet beàllitani.

7.3 A munkanyomás beallitása (ilyen funkcióval rendelkezǒ típu-sok esétén)

A munkanyomás a szabályozóval (G) allithato be. A nyomást nyomásmeró jerzi ki (ha fel van szerelve).

8 HASZNÁLATI UTMUTATO (4. ABRA)/5. OLDAL

8.1 Kezelöszervek

• Kapcsologomb (H)

A kapcsologomb (ON/I) allasba allitásával a motor „Energy Saving" („Energiatakarékos“) üzemmodban, ákr 30%-kal kisebb villamosenergia-fogyasztással üemeltethetó.

A kapcsologomb (ON/II) allasba allitásával a motor "Maximum Power" ("Maximalis teljesitmény") Üemmodban, teljes teljesitménynel üezeltetethö.

A kapcsologomb (OFF/0) allasba kapcsolasaval a keszulke laill.

Vizsugar-szabalyozokar(I).

Figyelem - veszély!

A keszüléket muködés kozben a 4. abrán lathato modon

szilard, stabil felületre keh helyezni.

8.2 Inditás (lásda 4. abrát)

1) Nyissa ki teljesen a vizcsapot.
2) Kapcsolja ki aBiztonsagi kapcsolot (D).
3) Nyomja meg a szoropisztoly billentyujét néhány masodpercre, majd inditsa be a keszüléket, a kapcsologombot a kivist (ON/l), illetve (ON/ll) allasba allitva.

Figyelem - veszély!

A keszülék inditása elott ellenörizze a megfelelo viz-beszívást; a viz nélkūli hasznalat a keszüléket tönkreteszi. Hasznalat kózben ne takarja le a keszülék szellözonyilásait.

TSS keszülékek - Automatikus atfolyásvezérelt kapcsolórendszerrel ellàtt TSS keszülékek esetén:

• a szorópisztoly billentyüjenek elengedesekor a dinamikus nyomásvaltozás automatikusan kikapcsolja a motort;
• a szórópisztoly billentyüjenekmeghuzásakor nyomáses automatikusan beinditja a motort, igy a nyomásigen kis késlettetésel helyréál;
• a TSS megfelelo mukodesehez a billentyu elengedését es megnyomásat legalább 4-5 masodpercenként el kell végnezni.

A keszülék károsodásanak elkerülèse érdekében kerülje a viz nélküli hasznalatot és ellenörizze a megfelelo vizellátast. TSS nélküli keszülékek eseten a vizhömérseklet novekedéséból eredő keszülékkárosodás elkerülèse érdekében, bekapcsolt keszülék eseten 5 perçnel hosszabb idöre ne allitsa le a vizsugarat.

8.3 Leallitás

1) Allitsa a kapcsologombat a (OFF/0) allasba.
2) Nyomásmentesítse a tomloket a szórpisztoly billentyüjének megnyomásával.
3) Mūködtesse a biztonsági kapcsolot (D).

8.4 Ujrainditás

1) Kapcsolja ki aBiztonsagi kapcsolot (D).
2) Legtelenitse a tomloket a szoropisztoly billentyujenek megnyomasaval.
3) Allitsa a kapsologombat a kivant (ON/l, illetve (ON/l) allasba.

8.5 Tárolás

1) Zárja el a vizcsapot.
2) Nyomásmentesítse a szórpisztolyt úgy, hogy az összes viz kifolyjon a készülékból.
3) Kapcsolja ki a keszuleket (OFF/0).
4) Húzza ki a csatlakozódupasz t az aljzbatól.
5) A munka végéztevel eressze le es mossa ki a tiszitószertartályt. A tartály tiszitásaḥoz tiszitószer helyett használjon tiszta vizet.
6) Mūködtesse be a szórpisztoly biztonsági kapcsolját (D).

8.6 A tiszítószer használá tás úrataoltése

A tisztitószer kiszallitásat a tartozékok hasznalatalval, valamint a 7.3. pontban leirt eljárósok alkalmazával kell végezni.

A berendezeshez eredetileg mellekeltnel hosszabb nagynyomásu tmö lavy tomlöhosszabbito hasznalata lelassithatja vagy teljesen leallthatjá a beadagolt tiszitósser felszivásat.

A tartalyt (B6) biologíalag nagyon konnyen lebomó mosószerrel toltse fel.

8.7 Ajánlott tiszitási eljárás

Oldja fel a szennyezódest a meg száraz felületre felvitt, tiszítószerrel kevert vizzel.

Fuggoleges felutek eseten aluról felé haladjon. Hagyja hatni a tiszítószert 1-2 percig anélkül, hogy hagyna a felüetet teljesen megszáradni. Aluról feléhaladva tartsa a nagynyomásu vizsugarat legalabb 30 cm-es ravolságban. Az öblítéshez hasznalt vizet ne hagyja a tisztitatlan felüetre folyni.

Bizonyos esetakben a szennyezodcs sak kefel tavolithato el.

Felületkarosito hatasai miatt a nagynomásu vizugsár nem mindig a legeredményesebb tiszitási modszer. Erzekeny es festett részek, valamint nyomas alatt levó reszegységek (gumiabroncsok, toltoszelepek stb.) eseten ne használja az allithato fuvóka legkisebb atmérōjú beallītasát és aforgófvokát.

A tiszitās hatékonysága egyarant fugg a felhasznalt viz nyomásatól é mennyiségétól.

9 KARBANTARTAS (5. ABRA)/6. OLDAL

A jelen fejezetben nim szerepl' karbantartasi muveletek elvegzését bizza markakereskedesekre és markaszervizekre.

Figyelem - veszély!

Barmely munka elvégzesét megelözōen mindig húzza ki a keszülk halózati dugaszat az aljzataból.

9.1 A fúvóka tiszṭitása

1) Szerelje le a landzsat a fuvokarol.
2) Tavolitson el minded szennyezodest a fuvoka nyilasabol az eszkoz segitssegel (C1).

9.2 A szuro tisztitasa

Minden hasznalat el'tt ellenorizze a bemeno viz (L) es a tiszitoszer szurojet (ha fel van szerelve). Szukseg eseten tisztitsa meg azokat az utmutatonak megfeleloen.

9.3 A motor eltömödesének megszüntetese (ilyen funkcióval rendelkezö tipusok eseten)

Hosszabb idore leallitott keszulékeken a vizkolerakódas megakadályozhatja a motor ubóli indulásat. Az eltomódes megzüntetese érdekében szerszàmmal forgassa meg a hajtóngelyt (M).

9.4 Az olaj ujratoltse (ilyen funkcióval rendelkez típusok esétén)

Toltsön olajat a bemeneti nyilasba a megfelelo olajsint helyreallitasyhoz. Olajellemzokre vonatkozo informaciokat az "Olajellemzok" tablazat tar-talmaz.

9.5 Teli tarolas

Teli tárolás elött kezelje le a keszüléket nem korrozív, nem mérgező fagyásgató szerrel.

A keszüléket tartsa száraz és fagmentedes helyen.

10 TÁROLÁS ÉS SZÁLLITÁS (5. ÁBRA)/6. OLDAL

A tartozékok tárolását az 5. abranak megfeleloen végéze.

A gép szalitásat az 5. abrànak megfeleloen végéze.

11 HIBAELHARITAS

Hiba Lehetséges ok	ok Ellenintézkedés
A szivatnyu nem képes létrehozni amunkanyomást	A fúvóka elhasználoddott Cserélje ki a fúvókát
	A víszürő eldugult Tiszültsa meg a szürőt (L) (5. ábra)
	Nem megfelelő vizellatás Nyissa ki teljesen a vizcsapot
	Levegő került a rendszerbe Ellenőrizea a tölncsatlakozások	feszességét
	Levegő került a szivattyuba	Kapcsolja ki a készüléket, majd nyomja meg a szórápsztoly billettuyjét tölbször egymás után a folyamatos visugar megjelenéség. Ezután capscolja be üból a készüléket.
	Az allitható fúvóka nincs a megfelelő helyzetben Allitsa a fúvókát (E) (+) allásba (3. ábra)
	A termosztatszelep kioldott Várjon a megfelelő vizhömér séket helyreállásiag
	A viz szívasa nyitott tartalyból, 0,5 méternél magasabbról történik	Csökkentse a szivasi magassagot
Hasznalat kózben hirtelen leesik an yomás	A viz szívasa külso tartalyból történik Csatlakoztassa a készüléket a vizhalózathoz
	A bemenő viz hörmséklete tuli magas Csökkentse a viz hörmsékletét
	A fúvóka eltömödott Tiszültsa meg a fúvókát (5. ábra)
	A bemenő viz szüróje (L) eltömödott	Tiszütsa meg a szüróš (L) (5. ábra)
A motor zúg, de a készülék nem indul be.	Tul alacsony a típfeszültseg	Ellenorizze, hagy a típfaszültseg megfelel-e az adattablán felttuntetett értéknek (2. ábra)
	Tulzott mertékü feszültsegesés a hosszabbitóvezetékben	Ellenorizze a hosszabbitókabel jellemzöit
	A készülék hosszabb idón keresztül hasznalaton kívül volt	Forduljon a legközebbi margkaservizhez
	A TSS eszköz meghibásodott	Forduljon a legközebbi margkaservizhez
A motor nem indul	Nincs típfuszültseg	Ellenorizze, hagy a halózati dugasz megfelel-oen van-e csatla-koztatva az aljatban, illetve van-e halózati feszültseg (*)
	A TSS eszköz meghibásodott	Forduljon a legközebbi margkaservizhez
	A készülék hosszabb idón keresztül hasznalaton kívül volt	A készülék hatoldán található nyiláson keresztül a szerszám segitségev (M) szütesse meg a motor eltömödsét (lyen fungkióval rendelkező tipusok esétén) (5. ábra)
Víszivárgások	A tomtések elhasználodtak Cseréltesse ki a tomtéseket alegközebbi margkaservizben
	Abiztonsági szelep kioldott és ürl	Forduljon barmelyik margkaservizhez
A készülék hangos	A viz tül meleg	Csökkentse a viz hörmsékletét (lásda műszaki adatokat)
Olajszivárgások	A tomtések elhasználodtak Forduljon a legközebbi margkaservizhez
Csak TSS készülék esétén: a készülék nem lenyomott billentyú esétén is elindul	A nagynyomásü rendszer vagy a szivattyü hidraulikus körének tomtése nem vizzáro	Forduljon a legközebbi margkaservizhez
Csak TSS készülék esétén: a billentyú lenyomásá esétén sem jön viz a fúvó-kából (a viztömló csatlakoztatva van)	A fúvóka eltömödott Tiszültsa meg a fúvókát (5. ábra)
A készülék nem szívja fel a tisztoi-tószert	Az allitható fúvóka nagy nyomásra van allityva	Állitsa a fúvókát (E). helyzetbe (3. ábra)
	A tiszütószer tül sürü	Higítsefa tisztítószert vizzel
	Nagyonyomásü tomlöhoszzabbitó van használatban	Szerelje fei azeredti tomlôt
	Lerakódás vagy eltömödés az oldószerköhen	Öblüte se ki tiszta vizzél és szüntesse meg az esetleges eltö-mödéseket Ha a problema továbbra is fennáll, forduljon a margkaservizhez
Viz folyik a termosztátszelepból	A fúvókában a vizhömér séklet tülépte az adattáblán meg-adott legnagyobb értéket	A készülék műkötdetése közben ne allitsa le a vizsugarat 5 perçnel hosszabb idöre

(*) Ha a motor mukodés kzben leall es nim indul uja, varjon 2-3 percent, majd ismetelje meg az inditasi muveletet (kioldott a tulterhelés-vedelem). Ha a problema tobbször is elofordul, forduljon a legkozelebbi markaszervizhez.

12 FELULETEK SERULESENEK ELKERULESE

FIGYELEM!

12.1 Az abroncsok nagynomasu tiszitóberendezessel tortenotisztitasa eseten az abroncs megserulhet, és a mvelet egyebkent is veszelyes lehet.

12.2 Soha ne irányítsa a nagynyomásu vizsugarat követlenül az abroncsra.
12.3 A kerekek es az abroncsok korul vegzett tiszitaskor allitsa a tiszitoberendezest a legalacsonyabb nyomasra.
12.4 A „Turbólandzsa“ lehtoség a jarmu egyik résének a tiszitásaHOZ sem hasznalhato.
12.5 Tovabbi informaciok a kizikonyv.8.7.Ajanlott tisztiatis eljaras" cimu fejeteten talalhatok.

EK-megfelelośégi nyilatkozat

Az Annovi Reverberi S.p.A. kijelenti, hogy a kovetkez Michelin keszülék(ek):

Keszülék megnevészé Nagynyomású tiszítóberendezés

Tipusszam MPX 17EHDS

MPX 19EHDS MPX 22EHDS MPX 25EHDS

Nevleges teljesitmény 1,7 kW 2 kW 2,2 kW 2,5 kW

megfelel(nek) a következő europai irányelveknek:

2006/42/EK, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU és 2000/14/EK

és gyartásuk a kovetkező szabványoknak és szabványdokumentumoknak megfeleloen törtent:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581

A muszaki dokumentacio kiadasaert felelos szemely neve és cime: Stefano Reverberi / AR Ügyvezető igazgató

41122 Modena (Olaszország), Via ML King, 3

A 2000/14/EK irányelv szerinti megfelöségi vizgálat elvgzésé az V. melléklet elörásai szerintortent.

Tipusszám MPX 17EHDS MPX 19EHDS MPX 22EHDS MPX 25EHDS

Mert hangteljesitményszint: 90,3 dB (A) 90,3 dB (A) 90,3 dB (A) 90,3 dB (A)

Garantált hangteljesitményszint: 93 dB (A) 93 dB (A) 93 dB (A)

Kelt: 2018. 11. 16.

MODENA (I)

Stefano Reverberi

Jotallas

A jóttállás a termekétekesités ország jogszabályi elóirasainak megfeleloén érvényes (amennyiben a gyáró masként nem rendelkezik).

A jóttálas a jóttálas iðszakban fellépó anyag-és konstrukcios hibáakra, valamint a megfeleloseget erintō meghibásodásokra vonatkoik. Ezen az idöszakon belül a gyartó vallalja, hógy kicsereli a meghibásodott alkatrészeket, illetve nem tulzott elhasználóds eseten megavitja vagy kicsereli a terméket.

A jotallas nem vonatkoiz ak alkatreszek (szelepek, dugattyuk, a viz- es olajrendszer tomitesei, rugok, O-gyuruk) es a tartozekok (tomlok, szoropisztolyok, kefek, kerekek stb.) normalis merteku kopasara.

A jóttállas nem vonatkozik a következő okokból törtent meghibásodásokra:

• nem megfelelo, illetve helytelen hasznalat, hanyagsag,
  bérbeadás vagy ipari felhasznalás, ha a termek háztartási celra lelt eladva,
• a hasznalati utasitásban foglalt karbantartási utasitások be nem tartása,
• nem meghatalmazott szemelyzet vagy szerviz altal vegzett javitas
• nem eredeti alkatreszek vagy tartozekok hasznalata
  szalitás, szennyezódés, idegen tárgyak vagy baleset által okozott sérúlesek,

helytelen taroIsbol vagy raktarozasbol adodobr problemak.

A jóttállás érvényesítéshez be kell mutatnia a vásárlást igazol bizonylatot.

További segítség érdekében forduljon a készüléket forgalmazó kereskedéshez.

Muszaki adatok

Müszaki adatok	Egység	MPX 17EHDS MPX 19EHDS MPX 2	EHDS MPX 25EHDS
Átfolyásí sebesség	I/perc	5,33 5,5 5,5
Maximális átfolyásí sebesség	I/perc	7,33 7,66 7,66 8,33
Nyomás	MPa	8,7 9,5 10 7 11,5
Maximális nyomás	MPa	13 14 16 17
Teljesitmény	kW	1,7 1,9 2,2 2,5
Maxim.lis bemeni hörmséklet	°C	50 50 50 50
Maximális bemeni nyomás	MPa	1 1 1 1
Szórópisztoly elleneerej maximális nyomáson	N	11,70 12,90 13,40 13,90
Szivattyúolaj típusa	kg	-----
Védelmi osztály	-	II / II / II / II /
Motorszigetelés	Osztály	F F F F
Motorvédelem	-	IPX5 IPX5
Tápfeszültseg	V/Hz	220-240 ~/50-60	220-240 ~/50-60
Legnagyobb megengedett halózati impedancia	Ω -	-	-
Hangnyomásszint Lp (EN 60704-1) (K = 3 dB (A))	dB (A)	78,8 78,8	78,8 78,8
Hangteljesitményszint Lp (EN 60704-1) (K = 3 dB (A))	dB (A)	93 93 93	93
Készülékregzés (K = 1 m/s2):	m/s2	<2,5	<2,5
Tömeg	kg	10 10,4 11,6 11,7

A muszaki valtoztatasok jogat fenntartjuk!

1 SAUGOS INSTRUKCIJOS
