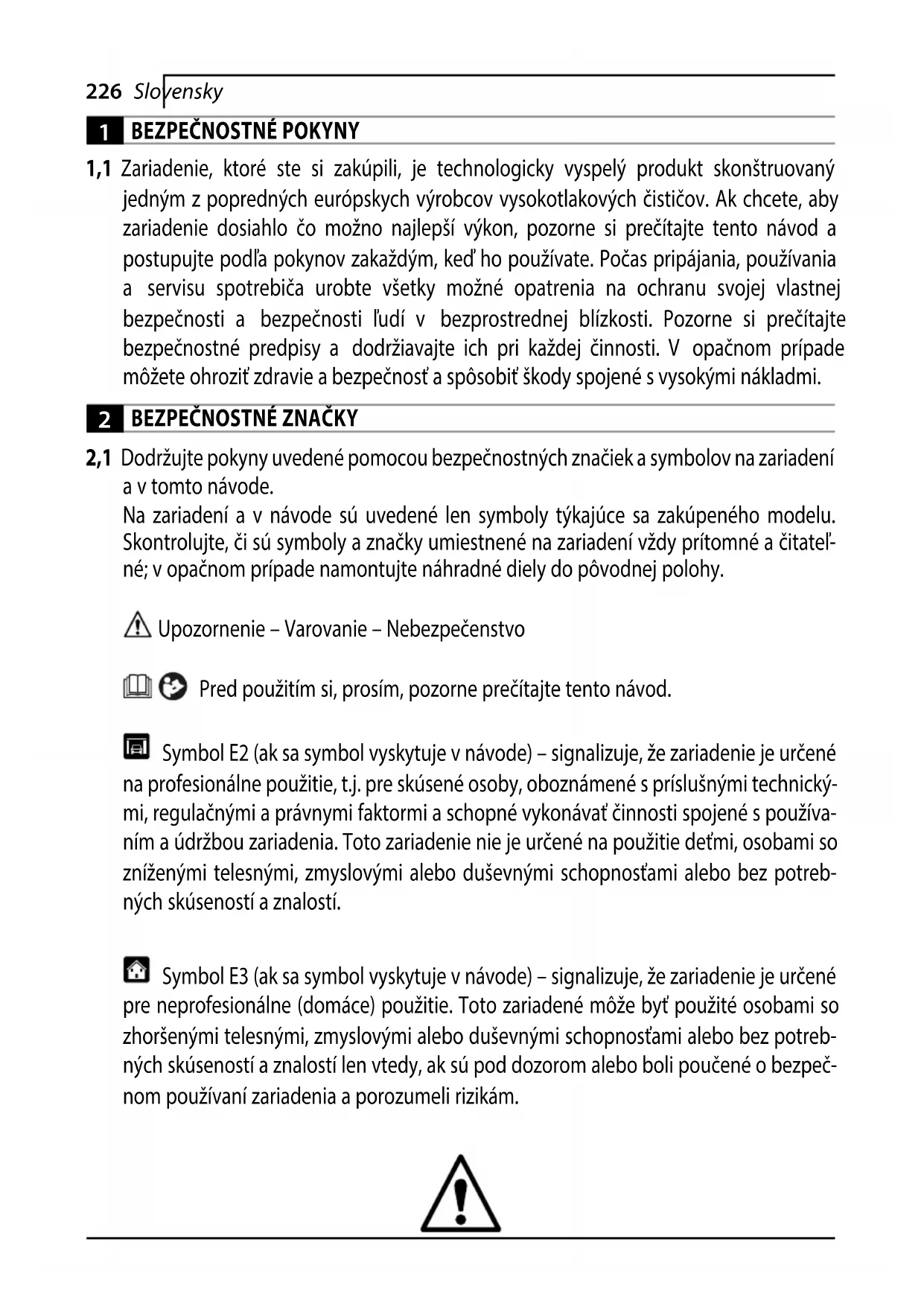

NÁVOD NA OBSLUHU MPX 25EHDS MICHELIN
1,1 Zariadenie, ktoré ste si zakúpili, je technologicky vyspelý produkt skonštruovaný jedným z popredných európskych výrobcov vysokotlakových čističov. Ak chcete, aby zariadenie dosiahlo čo možno najlepší výkon, pozorne si prečítajte tento návod a postupujte podľa pokynov zakaždým, keď ho používate. Počas pripájania, používania a servisu spotrebiča urobte všetky možné opatrenia na ochranu svojej vlastnej bezpečnosti a bezpečnosti ľudí v bezprostrednej blízkosti. Pozorne si prečítajte bezpečnostné predpisy a dodržiavajte ich pri každej činnosti. V opačnom prípade môžete ohroziť zdravie a bezpečnosť a spôsobit škody spojené s vysokými nákladmi.
2 BEZPEČNOSTNÉ ZNAČKY
Na zariadení a v návode sú uvedené len symboly týkajúce sa zakúpeného modelu. Skontrolujte, či sú symboly a značky umiestnené na zariadení vždy prítomné a čitatelné; v opačnom prípade namontujte náhradné diely do pôvodnej polohy.
⚠️ Upozornenie – Varovanie – Nebezpečenstvo
Symbol E2 (ak sa symbol vyskytuje v návode) – signalizuje, že zariadenie je určené na profesionálne použitie, t.j. pre skúsené osoby, oboznámené s príslušnými technickými, regulačnými a právnymi faktormi a schopné vykonávať činnosti spojené s používaním a údržbou zariadenia. Toto zariadenie nie je určené na použitie deťmi, osobami so zníženými telesnými, zmyslovými alebo duševnými schopnosťami alebo bez potrebných skúseností a znalostí.
Symbol E3 (ak sa symbol vyskytuje v návode) – signalizuje, že zariadenie je určené pre neprofesionálne (domáce) použitie. Toto zariadené môže byť použité osobami so zhoršenými telesnými, zmyslovými alebo duševnými schopnosťami alebo bez potrebných skúseností a znalostí len vtedy, ak sú pod dozorom alebo boli poučené o bezpečnom používaní zariadenia a porozumeli rizikám.
Značka zákazu informuje používatel'a o tom, že miestne predpisy môžu zakazovať bojenie výrobku do systému zásobovania pitnou vodou.
Značka nebezpečenstva varuje používatel'a, aby nemieril prúdom vody na osoby, zvieratá, elektrické zariadenia alebo samotný výrobok.
Tento produkt je zaradený do triedy izolácie II. To znamená, že má zosilnenú alebo jitú izoláciu (iba ak je symbol uvedený na zariadení).
Tento produkt je zaradený do triedy izolácie I. To znamená, že je vybavený ochran- uzemňovacím vodičom (íba ak je symbol uvedený na zariadení).
Tento produkt je v súlade s príslušnými európskymi smernicami.
Symbol E1 – znamená, že zariadenie nesmie byť likvidované ako komunálny ad; môže byť odovzdané predajcovi pri kúpe nového zariadenia. Elektrické a eleknické diely zariadenia sa nesmú opätovne používať na nesprávne účely, pretože ahujú látky, ktoré sú zdraviu nebezpečné.
Používajte ochrannú masku.
Používajte bezpečnostnú obuv.
3.1.1 UPOZORNENIE. NEDOVOLTE detom používať zariadenie; dohliadnite na to, aby sa deti so zariadením nehrali.
3.1.2 UPOZORNENIE. Vysokotlakové trysky môžu byť pri nesprávnom použití nebezpečné.
3.1.3 UPOZORNENIE. NEPOUŽÍVAJTE zariadenie s horl'avými alebo toxickými kvapalinami alebo s akýmikol'vek produktmi, ktoré nie sú kompatibilné s jeho správnou prevádzkou. Použitie zariadenia v prostredí s nebezpečenstvom horl'avej alebo výbušnej atmosféry je zakázané.
3.1.4 UPOZORNENIE. NEBEZPEČENSTVO VÝBUCHU. NEPOUŽÍVAJTE na rozstrekovanie horľavých kvapalín.
3.1.5 UPOZORNENIE. NEMIERTE prúdom vody na l'udí alebo zvieratá.
3.1.6 UPOZORNENIE. NEMIERTE prúdom vody na samotné zariadenie, na elektrické súčasti alebo iné elektrické zariadenia.
3.1.7 UPOZORNENIE. NEPOUŽÍVAJTE zariadenie, ked' sú v jeho prevádzkovom dosahu l'udia bez ochranného odevu.
3.1.8 UPOZORNENIE. NEMIERTE prúdom vody na seba ani na iných, aby ste očistili odev alebo obuv.
3.1.9 UPOZORNENIE. NEPOUŽÍVAJTE zariadenie vonku, ked' prší.
3.1.10 UPOZORNENIE. NEDOVOLTE používať zariadenie detom, nespôsobilým osobám alebo osobám, ktoré si neprečítali návod na použitie a neporozumeli mu.
3.1.11 UPOZORNENIE. NEDOTÝKAJTE sa zástrčky a/alebo zásuvky mokrými rukami.
3.1.12 UPOZORNENIE. NEPOUŽÍVAJTE zariadenie, ak je poškodený elektrický kábel. Ak je elektrický kábel poškodený, musí byť vymenený výrobcom v jednom z autorizovaných servisných stredísk alebo podobne kvalifikovanými pracovníkmi, aby nedošlo k ohrozeniu bezpečnosti.
3.1.13 UPOZORNENIE. NEPOUŽÍVAJTE zariadenie, ak je poškodený napájací kábel alebo dôležité časti zariadenia, napríklad bezpečnostné zariadenia, vysokotlakové hadice alebo pištol'.
3.1.14 UPOZORNENIE. NEBLOKUJTE spúšť v prevádzkovej polohe.
3.1.15 UPOZORNENIE. Skontrolujte, či je typový štítok pripevnený k zariadeniu; ak nie, informujte predajcu. Zariadenia bez štítkov sa NESMÚ používať, pretože sú neidentifikovateľné a potenciálne nebezpečné.
3.1.16 UPOZORNENIE. NEMEŇTE ani neupravujte nastavenie bezpečnostného ventilu alebo bezpečnostných zariadení.
3.1.17 UPOZORNENIE. NEUPRAVUJTE pôvodný priemer hlavy trysky.
3.1.18 UPOZORNENIE. NEPREMIESTNÚJTE zariadenie tahaním za ELEKTRICKÝ KÁBEL.
3.1.19 UPOZORNENIE. Nedovol'te, aby po vysokotlakej hadici jazdili vozidlá.
3.1.20 UPOZORNENIE. NEPREMIESTNÚJTE zariadenie tahaním za vysokotlakovú hadicu.
3.1.21 UPOZORNENIE. Ked'sa vysokotlakový prúd namieri na pneumatiky, ventily pneumatík alebo iné natlakované súčasti, je potenciálne nebezpečný. Nepoužívajte súpravu rotačnej trysky a počas čistenia vždy držte hubicu vo vzdialenosti najmenej 30 cm.
3.1.22 UPOZORNENIE. Používanie neoriginálneho príslušenstva a iných náhradných die- lov, ktoré nie sú špecificky určené pre príslušný model, je zakázané. Všetky úpra- vy zariadenia sú zakázané; akékol'vek zmeny spôsobia neplatnosť Vyhlásenia o zhode a podľa občianskeho a trestného práva zbavia výrobcu akejkol'vek zodpovednosti.
3.2 BEZPEČNOSTNÉ PRÍKAZY
3.2.2 UPOZORNENIE. Pripojenie na prívod elektrickej energie musí vykonať kvalifikovaný elektrikár v súlade s IEC 60364-1. Musí byť nainštalovaný prúdový chránič, ktorý preruší prívod, ak zvodový prúd do zeme presiahne 30 mA v priebehu 30 ms, alebo zariadenie, ktoré zabezpečí prerušenie napájania pri poruche uzemnenia.
3.2.3 UPOZORNENIE. Zariadenie môže POČAS spúštania spôsobit' rušenie siete.
3.2.4 UPOZORNENIE. Použitie prúdového chrániča (RCB) zabezpečí dodatočnú ochranu obsluhujúcej osoby (30 mA).
3.2.5 UPOZORNENIE. Modely dodávané bez zástrčky musí inštalovať kvalifikovaný pracovník.
3.2.6 UPOZORNENIE. Používajte len schválené elektrické predlžovacie káble s vhodným priemerom vodičov.
UPOZORNENIE. Vysoký tlak môže spôsobit' odskakovanie dielov: používajte kompletný ochranný odev (OOP) a prostriedky potrebné na zaistenie bezpečnosti obsluhy.
3.2.10 UPOZORNENIE. Pred stlačením spúšte pištol' pevne UCHOPTE, aby ste udržali spätný náraz.
3.2.11 UPOZORNENIE. DODRŽUJTE predpisy miestnych úradov o dodávaní vody. Podl'a normy IEC 60335-2-79 môže byť zariadenie pripojené k prívodu pitnej vody len vtedy, keď je prívodná hadica vybavená spätnou klapkou s vypúštaním podl'a normy EN 12729 typu BA. Spätnú klapku možno objednať u výrobcu.
3.2.12 UPOZORNENIE. Voda, ktorá prešla cez spätnú klapku, sa nepovažuje za pitnú.
3.2.13 UPOZORNENIE. Údržba a/alebo oprava elektrických súčastí musí byť vykonávaná kvalifikovaným pracovníkom.
3.2.14 UPOZORNENIE. Pred odpojením hadice od zariadenia VYPUSTITE zvyškový tlak.
3.2.15 UPOZORNENIE. Pred každým použitím a v pravidelných intervaloch SKONTROLUJTE, či sú skrutky pevne utiahnuté a či nie sú žiadne diely zlomené alebo opotrebované.
3.2.16 UPOZORNENIE. POUŽÍVAJTE LEN také čistiace prostriedky, ktoré nebudú spôsobovať koróziu povrchových materiálov na vysokotlakovej hadici/elektrickom kábli.
3.2.17 UPOZORNENIE. ZABEZPEČTE, aby sa všetky osoby alebo zvieratá zdržiavali vo vzdialenosti minimálne 15 metrov.
3.2.18 UPOZORNENIE. Toto zariadenie je určené na použitie s čistiacim prostriedkom dodávaným alebo odporúčaným výrobcom. Použitie iných čistiacich prostriedkov alebo chemikálií môže nepriaznivo ovplyvnit bezpečnost zariadenia.
3.2.19 UPOZORNENIE. Nedovol'te, aby sa čistiaci prostriedok dostal do styku s pokožkou a najmä do očí! Ak príde do kontaktu s očami, ihned' ich vypláchnite vodou a vyhl'adajte lekársku pomoc!
3.2.20 UPOZORNENIE. Vysokotlakové hadice, armatúry a spojky sú dôležité pre bezpečnost zariadenia. Používajte len hadice, armatúry a spojky odporúčané výrobcom.
3.2.21 UPOZORNENIE. V záujme zaistenia bezpečnosti spotrebiča používajte len originálne diely od výrobcu alebo iné diely schválené výrobcom.
3.2.22 UPOZORNENIE. Nevhodné predlžovacie káble môžu byť nebezpečné. Ak používate predlžovací kábel, musí byť vhodný na vonkajšie použitie a spoj sa musí uchovávať v suchu a nad zemou. Odporúča sa používať kábel na cievke, ktorá má zásuvku aspoň 60 mm nad zemou.
3.2.23 UPOZORNENIE. Pred montážou, čistením, nastavením, údržbou, skladovaním a prepravou zariadenie vypnite a odpojte od zdroja napájania.
3.2.24 UPOZORNENIE. Pred zapnutím zariadenia zasuňte prúdovú rúrku až po červenú značku.
Návod je neoddelitelnou súčastou zariadenia a mal by sa uschovať pre neskoršie použitie. Návod si pred inštaláciou/použitím zariadenia pozorne prečítajte. Ak sa zariadenie predáva, predávajúci musí odovzdať tento návod novému majitelovi spoločne so zariadením.
4.2 Dodanie
Zariadenie sa dodáva čiastočne zmontované v kartónovej škatuli. Dodané balenie je znázornené na obr. 1.
A3 Vyhlásenie o zhode
A4 Záručné podmienky
4.3 Likvidácia obalov
Obalové materiály nie sú látky znečistujúce životné prostredie, ale musia byť recyklované alebo zlikvidované v súlade s príslušnými právnymi predpismi v krajine použitia.
5.1 Predpokladané použitie
Toto zariadenie je určené pre individuálne použitie na čistenie vozidiel, strojov, lodí, konštrukcí, atd., na odstránenie odolných nečistôt čistou vodou a biologicky odbúratelných chemických čistiacich prostriedkov.
Motory vozidiel možno umývať len v prípade, že bude znečistená voda zlikvidovaná podľa platných predpisov.
- Vstupná teplota vody: pozrite si typový štítok na zariadení.
- Vstupný tlak vody: min. 0,1 MPa – max. 1 MPa.
- Prevádzková teplota prostredia: nad 0 °C.
Zariadenie je v súlade s normami IEC 60335-1 a IEC 60335-2-79.
5.2 Obsluha
Symbol znázornený na obr. 1 predstavuje, kto môže zariadenie obsluhovať (či už ide o profesionálnu alebo neprofesionálnu obsluhu).
5.3 Hlavné komponenty
B2 Nástavec
5.3.1 Príslušenstvo (ak je súčastou dodaného balenia – pozrite si obr. 1)
C1 Nástroj na čistenie trysky
C10 Skrutky
C2 Súprava rotačnej trysky
C11 Držiaky
C3 Rukovät
C12 Páka
C4 Kefa
C13 Súprava na čistiaci prostriedok
C5 Navijak na hadicu
C14 Kolesá
C6 Súprava na nasávanie vody
C15 Tuba s vazelíno
C7
Súprava s prúdovou rúrkou
C16 Manometer
Štartovacie zariadenie zabraňuje náhodnému použitiu zariadenia.
Upozornenie – nebezpečenstvo!
Nemeňte ani neupravujte nastavenia poistného ventilu.
- Poistný ventil a/alebo ventil obmedzujúci tlak.
Poistný ventil je zároveň aj ventil obmedzujúci tlak. Ked' sa uvolní spúšť pištole, ventil sa otvorí a voda cirkuluje cez prívod čerpadla alebo sa vypúšťa na zem.
Ak teplota vody prekroči teplotu nastavenú výrobcom, termosta-
tický ventil vypúšťa horúcu vodu a napúšťa množstvo studenej
vody rovnajúce sa množstvu vypustenej vody, kým nedosiahne
správnu teplotu.
- Bezpečnostná poistka (D): zabraňuje náhodnému vystreknutiu vody.
- Vypnutie pri preťažení: zastaví zariadenie v prípade preťaženia.
6 INSTALÁCIA (OBR. 2)/STRANA 4
6.1 Montáž
Upozornenie – nebezpečenstvo!
Všetky inštalačné a montážne práce sa musia vykonávat iadení, ktoré je odpojené od elektrickej siete.
Postup montáže je znázornený na obr. 2.
Aby nedošlo k úniku oleja, zariadenie je dodávané s otvormi na olej uzavretými pomocou červených uzáverov, ktoré musia byť nahradené dodanými uzávermi na uvolnenie tlaku.
6.3 Montáž rotačnej trysky
Súprava rotačnej trysky má vyšší čistiaci výkon.
Použitie rotačnej trysky môže spôsobit zníženie tlaku o 25 % v porovnaní s tlakom dosahovaným s nastavitelnou tryskou. Rotačná tryska má však vyšší čistiaci výkon v dôsledku rotácie prúdu vody.
Skontrolujte, či napätie a frekvencia elektrického napá- jania (V-Hz) zodpovedajú údajom uvedeným na typovom štítku (obr. 2).
Prierez predlžovacieho kábla musí byť primeraný jeho dlžke; čím je dlhší, tým väčší by mal mat prierez. Pozrite si tabulku 1.
6.5 Pripojenie prívodu vody
Upozornenie – nebezpečenstvo!
Do zariadenia môže byť privádzaná len čistá alebo filtrovaná voda. Prietok vody vo vodovodnom kohútiku by mal byť rovnaký ako prietok čerpadla.
Umiestnite zariadenie tak blízko k vodovodnej sieti, ako je možné.
6.5.1 Prípojné body
● Vývod vody (OUTLET)
■ Prívod vody s filtrom (INLET)
6.5.2 Pripojenie k hlavnému prívodu vody
Zariadenie môže byť pripojené priamo k prívodu pitnej vody len vtedy, ked'je prívodná hadica vybavená spätnou klapkou podľa aktuálne platných predpisov. Uistite sa, či má hadica priemer najmenej 13 mm, či je zosilnená a či nie je dlhšia ako 25 m.
6.5.3 Nasávanie vody z otvorených nádob
1) Naskrutkujte prívodnú hadicu s filtrom k prívodu vody a vložte ju na dno nádoby.
2) Odvzdušnite zariadenie:
a) Odskrutkujte nástavec.
b) Spustite zariadenie a držte pištoľ otvorenú, až kým vo vytekajúcej vode nebudú žiadne vzduchové bubliny.
3) Vypnite zariadenie a naskrutkujte nástavec naspät.
Poznámka: Maximálna výška nasávania je 0,5 m. Sacia hadica musí byt pred použitím naplnená.
7 NASTAVENIA (OBR. 3)/STRANA 5
7.1 Nastavenie trysky (v modeloch s touto funkciou)
Prietok vody sa nastavuje reguláciou trysky (E).
232 Slovensky
7.2 Nastavenie čistiaceho prostriedku
Ak chcete, aby bol čistiaci prostriedok privádzaný pod správnym tlakom, nastavte trysku (E) (ak je inštalovaná) na „■“, alebo nainšta-lujte súpravu na čistiaci prostriedok (C13) (ak je k dispozícii) tak, ako je to znázornené.
Nastavte nastavitelnú trysku (E) na „-tak, aby bol čistiaci pro-striedok privádzaný pod správnym tlakom (v modeloch s touto funkciou).
Množstvo privádzaného čistiaceho prostriedku sa nastavuje pomocou regulátora (F).
7.3 Nastavenie pracovného tlaku (v modeloch s touto funkciou)
Na nastavenie pracovného tlaku slúži regulátor (G). Tlak sa ukazuje na tlakomeri (ak je nainštalovaný).
8.1 Ovládanie
- Štartovacie zariadenie (H).
Na použitie motora v režime „Energy Saving“ („Úspora energie“) dajte štartovacie zariadenie do polohy (ON/I), takto sa spotrebuje až o 30 % menej elektriny.
Na použitie motora v režime „Maximum Power“ („Maximálny výkon“) dajte štartovacie zariadenie do polohy (ON/II), a využívajte tak plný výkon zariadenia.
Upozornenie – nebezpečenstvo!
Počas prevádzky musí byť zariadenie umiestnené na pevnom a stabilnom povrchu tak, ako je to znázornené na obr. 4.
8.2 Spustenie zariadenia (pozrite si obr. 4)
1) Úplne otvorte vodovodný kohútik.
2) Uvolnite bezpečnostnú poistku (D).
3) Stlačte spúšť pištole na niekolko sekúnd a spustite zariadenie nastavením štartovacieho zariadenia do požadovanej polohy (ON/I) alebo (ON/II).
Upozornenie – nebezpečenstvo!
Pred uvedením zariadenia do prevádzky skontrolujte, či je do neho správne privádzaná voda. Zariadenie sa používaním bez vody poškodí. Nezakrývajte vetracie mriežky, ked' je zariadenie v prevádzke.
-pouvolnení spúšte pištole dynamický tlak automaticky vypne motor;
-postlačení spúšte pištole sa poklesom tlaku automaticky spustí motor a tlak po velmi krátkom intervale znova stúpne;
- ak má systém TSS fungovať správne, uvolnenie a stlačenie pištole musia byť vykonané s odstupom aspoň 4 až 5 sekúnd.
Ak chcete zabrániť poškodeniu zariadenia, nenechajte ho bežať nasucho a skontrolujte, či je do neho riadne privá-dzaná voda.
Ak chcete zabrániť poškodeniu zariadenia v prípade modelov bez TSS v dósledku zvýšenia teploty vody, neodpájajte prúd vody na viac než 5 minút, keď je zariadenie v prevádzke.
8.3 Zastavenie
1) Nastavte štartovacie zariadenie na (OFF/0).
2) Stlačte spúšť pištole a vypustite zvyškový tlak vo vnútri potrubia.
3) Zasuňte bezpečnostnú poistku (D).
8.4 Opätovné spustenie
1) Uvolnite bezpečnostnú poistku (D).
2) Stlačte spúšť pištole a vypustite zvyškový vzduch vo vnútri potrubia.
3) Nastavte štartovacie zariadenie do požadovanej polohy (ON/I) alebo (ON/II).
8.5 Skladovanie
1) Vypnite vodovodný kohútik prívodu vody.
2) Vypustite zvyškový tlak z pištole, kým zo zariadenia nevytečie všetka voda.
3) Vypnite zariadenie (OFF/0).
4) Vytiahnite zástrčku zo zásuvky.
5) Po skončení práce so zariadením vypustite a vypláchnite nádrž s čistiacim prostriedkom. Pri vyplachovaní nádrže použite namiesto čistiaceho prostriedku čistú vodu.
6) Zasuňte bezpečnostnú poistku (D) pištole.
8.6 Doplňovanie a použitie čistiaceho prostriedku
Čistiaci prostriedok musí byť privádzaný pomocou príslušenstva a postupmi opísanými v bode 7.3.
Použitie dlhšej vysokotlakovej hadice dodanej so zariadením alebo predlžovacej hadice môže obmedziť alebo úplne zastaviť nasávanie čistiaceho prostriedku.
Naplňte nádrž (B6) biologicky rozložiteľným čistiacim prostriedkom.
8.7 Odporúčaný postup čistenia
Na suchý povrch naneste vodu zmiešanú s čistiacim prostriedkom, aby sa nečistoty rozpustili.
Pri čistení zvislých plôch postupujte zdola nahor. Nechajte čistiaci prostriedok pôsobit' 1–2 minúty, ale nenechajte povrch oschnút. Začnite zdola s použitím vysokotlakového prúdu v minimálnej vzdialenosti 30 cm. Nenechávajte oplachovú vodu tieť po neumytých povrchoch.
V niektorých prípadoch je na odstránenie nečistôt potrebné použit kefu.
Vysoký tlak nie je vždy optimálnym riešením, keďže môže poškodiť niektoré povrchy. Najjemnejší nastavitelný prúd trysky a rotačná tryska by sa nemali používať na jemné alebo lakované povrchy ani na natlakované komponenty (napr. pneumatiky, ventily pneumatík atd’).
Účinné čistenie závisí v rovnakej miere od tlaku a objemu použitej vody.
9 ÚDRŽBA (OBR. 5)/STRANA 6
Všetky činnosti súvisiace s údržbou, ktoré nie sú zahrnuté v tejto kapitole, musí vykonať autorizované predajné a servisné centrum.
1) Odpojte nástavec od trysky.
2) Odstráňte usadené nečistoty z otvoru trysky pomocou nástroja (C1).
9.2 Čistenie filtra
Pred každým použitím skontrolujte a prípadne podľa potreby vyčistite vstupný filter (L) a filter na čistiaci prostriedok (ak je nainštalovaný) v súlade s návodom.
9.3 Odblokovanie motora (pre modely s touto funkciou)
V prípade dlhšej odstávky sa môže stať, že vápenaté usadeniny spôsobia zaseknutie motora. Ak chcete odblokovat motor, otočte hnací hriadel nástrojom (M).
9.4 Doplňovanie oleja (pre modely s touto funkciou)
Prilejte požadované množstvo oleja do prívodného otvoru.
Zariadenie pred zimným uskladnením spustite s nekorozívnym a netoxickým nemrznúcim prostriedkom, ktorým zariadenie prepláchnete.
Umiestnite zariadenie na suché miesto chránené pred mrazom.
10 SKLADOVANIE A DOPRAVA (OBR. 5)/STRANA 6
Skladujte príslušenstvo tak, ako je to znázornené na obr. 5.
Zariadenie prepravujte tak, ako je to znázornené na obr. 5.
11 RIEŠENIE PROBLÉMOV
| Problém Možné pričiny | Riešenie | |
| Čerpadlo nedosiahne prevádzkový tlak | Opotrebovaná tryska Vymeňte trysku | |
| Znečistený vodný filter Vyčistite filter (L) (obr. 5) | |
| Nedostatočný prívod vody Úplne otvorte vodovodný kohutik |
| Nasatie vzduchu do systému Skontrolujte tesnosť hadíc | |
| Vzduch v čerpadle | Vypnite zariadenie a stláčajte a uvoľňujte spúšť pištole, až kým voda nebude vytekať ustáleným prúdom. Zariadenie opäť zapnite. |
| Nastavitelná tryska nie je nastavená do správnej polohy | Nastavte trysku (E) na nastavenie (+) (obr. 3) |
| Termostatický ventil sa vypol Počkajte na obnovenie správnej teploty vody |
| Voda je nasávaná z otvorenej nádoby z výšky viac ako 0,5 m. | Znížte výšku nasávania. |
| Tlak čerpadla počas prevádzky náhle klesne | Voda je nasávaná z externej nádrže Pripojte zariadenie k prívodu vody |
| Vstupná voda je príliš horúca Znížte teplotu | |
| Tryska je upchatá Vyčistite trysku (obr. 5) | |
| Vstupný filter (L) je znečistený Vyčistite filter (L) (obr. 5) | |
| Motor „bzučí“, ale nezapne sa | Napájacie napätie je príliš nízke | Skontrolujte, či je napätie v elektrickom vedení rovnaké ako na štítku (obr. 2) |
| Pokles napätia v dôsledku používania predlžovacieho kábla | Skontrolujte charakteristiky predlžovacieho kábla |
| Zariadenie sa dlhšiu dobu nepouživa | Obrátte sa na najbližší autorizovaný servis |
| Problémy so zariadením TSS | Obrátte sa na najbližší autorizovaný servis |
| Motor sa nespustí | Žiadna elektrická energia | Skontrolujte, či je zástrčka pevne zasunutá v zásuvke a či je prítomné napájacie napätie (*) |
| Problémy so zariadením TSS | Obrátte sa na najbližší autorizovaný servis |
| Zariadenie sa dlhšiu dobu nepouživa | Pomocou nástroja (M) odblokujte motor cez otvor na zadnej strane zariadenia (v modeloch s touto funkciou) (obr. 5) |
| Únik vody | Opotrebované tesnenie | Nechajte vymeniť tesnenia v najbližšom autorizovanom servise |
| Poistný ventil sa vypol a prepúšťa | Obrátte sa na autorizovaný servis |
| Zariadenie je hlučné | Voda je príliš horúca | Znížte teplotu (pozrite si technické údaje) |
| Únik oleja | Opotrebované tesnenie | Obrátte sa na najbližší autorizovaný servis |
| Len verzie TSS: zariadenie sa spustí aj s uvoľnenou spúštou pištole | Vysoký tlak v systéme alebo čerpadlový okruh nie je vodotesný | Obrátte sa na najbližší autorizovaný servis |
| Len verzie TSS:voda nie je privádzaná pri stlačenej spúšti pištole (s pripojenou prívodnou hadicou) | Tryska je upchatá Vyčistite trysku (obr. 5) | |
| Čistiaci prostriedok nie je nasávaný | Nastavitelná tryska je nastavená na vysoký tlak | Nastavte trysku (E) na nastavenie „■“ (obr. 3) |
| Čistiaci prostriedok je príliš hustý | Zriedenie vodou |
| Použiva sa predlžovacia vysokotlaková hadica | Nasadte originálnu hadicu |
| Usadeniny alebo upchatie v okruhu čistiaceho prostriedku | Vypláchnite čistou vodou a odstráňte akékolvek prekážky. Ak problém pretrváva, obrátte sa na autorizovaný servis |
| Z termostatického ventilu uniká voda | Teplota vody vo vnútri trysky prekročila maximálne menovité hodnoty uvedené na továrenskom štítku | Ked’je zariadenie v prevádzke, nezastavujte prúd vody na dlhšie než 5 minút naraz |
(*) V prípade, že sa motor počas prevádzky zastaví a znova nespustí, počkajte 2–3 minúty a potom zopakujte postup spustenia (Vypnutie pri preťažení). Ak sa problém zopakuje viackrát, obrátte sa na najbližšie autorizované servisné stredisko.
SÉRIOVÉ ČÍSLO
XXXXXXXXX
5/Nxxxxxxxxx
PAGE IN *****
xxx V. xxHz kW xx IP X5
xxx 1/min
xx bar Max xxx bar max xxC
(x MPa) (Max xx MPa)
P N Max : xx bar (x MPa)
Lwa
XX dB
Diluted by 00:00:00:00:00:00:00
12.1 Pri použití zariadenia na umývanie pneumatík môže dôjsť k poškodeniu pneumatiky a takéto použitie môže byť nebezpečné.
12.2 Nikdy nesmerujte vysokotlakový prúd priamo na pneumatiku.
12.3 Pri čistení v blízkosti kolies a pneumatík vždy používajte zariadenie s nastavením najnižšieho tlaku.
12.4 „Turbo nadstavec“ nikdy nepoužívajte na čistenie častí vozidla.
12.5 Ďalšie informácie nájdete v oddiele: „8.7 Odporúčaný postup čistenia“.
Vyhlásenie ES o zhode
My, spoločnosť Annovi Reverberi S.p.A., vyhlasujeme, že nasledujúci stroj/nasledujúce stroje Michelin :
je/sú v súlade s nasledujúcimi európskymi smernicami:
2006/42/ES, 2014/35/EÚ, 2011/65/EÚ, 2012/19/EÚ, 2014/30/EÚ a 2000/14/ES
a je vyrobený/sú vyrobené v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi:
EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Meno a adresa osoby zodpovednej na vydávanie technickej dokumentácie. Stefano Reverberi/generálny riaditeľ AR
Via ML King, 3 – 41122 Modena, Taliansko
Postup posudzovania zhody podľa požiadaviek smernice 2000/14/ES bol vykonaný v súlade s prílohou V
Č. modelu. MPX 17EHDS
MPX 19EHDS MPX 22EHDS MPX 25EHDS
Platnosť záruky je v súlade s príslušnými právnymi predpismi v krajine, kde sa výrobok predáva, (ak výrobca neuvádza inak).
Záruka sa vztahuje na materiály, konštrukciu a chyby zhody v priebehu záručnej doby, počas ktorej výrobca vymení chybné diely a opraví výrobok, ak nie je príliš opotrebovaný, alebo ho vymení.
Záruka sa nevztahuje na komponenty, ktoré podliehajú bežnému opotrebeniu (ventil, piest, vodné tesnenie, olejové tesnenie, pružiny, O-krúžky, príslušenstvo, ako sú hadice, pištol, kefy, kolesá, atd.);
Záruka sa nevztahuje na chyby spôsobené nasledujúcimi alebo vyplývajúce z nasledujúcich:
- nesprávne použitie, zneužitie, nedbanlivost,
- prenájom alebo profesionálne použitie, ak bol výrobok predaný na domáce použitie,
- nedodržanie pokynov pre údržbu uvedených v tomto návode,
- oprava neoprávneným pracovníkom alebo neautorizovaným servisným strediskom,
- použitie neoriginálnych dielov alebo príslušenstva,
- škody spôsobené dopravou, nečistotami alebo cudzími telesami, nehodami,
- problémy so skladovaním alebo uchovávaním.
Na uplatnenie záruky musí byť predložený doklad o nákupe.
Pre pomoc sa obrát'te na predajné miesto, kde bolo zariadenie zakúpené
Technické údaje
| Technické údaje | Jednotka | MPX 17EHDS MPX 19EHDS MPX 22 | EHDS MPX 25EHDS |
| Prietok | l/min | 5,33 5,5 5,5 5,5 | | |
| Maximálny prietok | l/min | 7,33 7,66 7,66 8,33 | | |
| Tlak | MPa | 8,7 9,5 10 | 7 11,5 | | |
| Maximálny tlak | MPa | 13 14 16 | 7 | | |
| Výkon | kW | 1,7 1,9 2,2 | 2,5 | | |
| Maximálny vstupný teplota | °C | 50 50 50 | 50 | | |
| Maximálny vstupný tlak | MPa | 1 1 1 1 | | | |
| Odpudivá sila pištole pri maximálnom tlaku | N | 11,70 12,90 | 13,40 13,90 | | |
| Druh čerpadlového oleja | kg | ---- | | | |
| Trieda ochrany | - | II / II / II / II / | ☐ | ☐ |
| Izolácia motora | Trieda | F F F F | | | |
| Ochrana motora | - | IPX5 IPX5 IPX5 IPX5 | | |
| Napätie | V/Hz | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 | 220-240 ~ / 50-60 |
| Maximálna povolená impedancia elektrickej sústavy | Ω - | - | - | - | |
| Hladina akustického tlaku L_PA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 78,8 78,8 | 78,8 78,8 | | |
| Hladina akustického výkonu L_WA (EN 60704-1) (K = 3 dB(A)) | dB (A) | 93 93 93 | 93 | | |
| Vibrácie zariadenia (K = 1 m/s ^2 ): | m/s ^2 | <2,5 | <2,5 | <2,5 | <2,5 |
| Hmotnost | kg | 10 10,4 11 | 6 11,7 | | |
Technické zmeny vyhradené!
1 VARNOSTNA NAVODILA
