AHS 48-20 LI | AHS 50-20 LI |AHS 53-20 LI | AHS 55-20 LI |UniversalHedgeCut 18-500 | UniversalHedgeCut 18-550 - Škarje za živo mejo BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžični škarje za živo mejo
Znamka	Bosch
Združljivi modeli	AHS 48-20 LI, AHS 50-20 LI, AHS 53-20 LI, AHS 55-20 LI, UniversalHedgeCut 18-500, UniversalHedgeCut 18-550
Dolžina reza	480 mm (AHS 48-20 LI), 500 mm (AHS 50-20 LI, UniversalHedgeCut 18-500), 530 mm (AHS 53-20 LI), 550 mm (AHS 55-20 LI, UniversalHedgeCut 18-550)
Razmik zob	20 mm
Število prostih tekov	2600 min⁻¹
Teža (po EPTA 01:2014)	2,5 kg (AHS 48-20 LI, AHS 50-20 LI, UniversalHedgeCut 18-500) ; 2,6 kg (AHS 53-20 LI, AHS 55-20 LI, UniversalHedgeCut 18-550)
Napajanje	Litij-ionska baterija 18 V
Priporočena baterija	PBA 18V…W-, kapaciteta : 1,5 Ah, 2,0 Ah, 2,5 Ah, 3,0 Ah, 4,0 Ah, 5,0 Ah ali 6,0 Ah
Združljiv polnilnik	AL 1810 CV, AL 1815 CV, AL 1830 CV ali AL 1880 CV
Raven hrupa (zvočni tlak)	71 dB(A); zvočna moč 91 dB(A)
Vibracije (skupna vrednost)	2,5 m/s²
Glavne funkcije	Rezanje živih mej in grmovnic, mehanizem proti blokadi, funkcija žage za veje do 25 mm, dvosmerno gibanje
Varnost	Dvojno stikalo z odklepanjem, zaščita za roke, zaščiten stik rezila, samodejni izklop v primeru preobremenitve
Vzdrževanje	Očistite prezračevalne odprtine z mehko krtačo, pred vsako uporabo namažite nosilno palico rezila, shranjujte na suhem mestu, izven dosega otrok
Temperatura shranjevanja	-20 °C do +50 °C
Priporočena temperatura polnjenja	0 °C do +35 °C

Pogosto zastavljena vprašanja - AHS 48-20 LI | AHS 50-20 LI |AHS 53-20 LI | AHS 55-20 LI |UniversalHedgeCut 18-500 | UniversalHedgeCut 18-550 BOSCH

Kakšna je avtonomija baterije?

Avtonomija je odvisna od kapacitete baterije in debeline vej. Z baterijo 2,0 Ah lahko v normalnih pogojih strižete približno 30 do 40 minut. Za daljši čas uporabite baterijo večje kapacitete (4,0 Ah ali 6,0 Ah).

Kako naostriti rezila škarj za živo mejo?

Priporočljivo je, da nosilno palico rezila naostri pooblaščeni strokovnjak Bosch. Ne brusite sami, saj lahko nepravilno brušenje poruši ravnovesje rezil. Če so rezila odkrušena, jih dajte pregledati.

Kaj storiti, če se rezilo blokira?

Škarje za živo mejo so opremljene z mehanizmom proti blokadi: v primeru blokade motor samodejno obrne smer vrtenja za nekaj sekund, da sprosti rezilo. Če blokada ne preneha, spustite stikali in odstranite baterijo, nato pa ročno odstranite oviro.

Ali lahko škarje za živo mejo uporabljam v dežju?

Ne, uporaba škarj za živo mejo v dežju ali v vlažnih pogojih je prepovedana. Voda lahko prodre v napravo in poveča tveganje električnega udara ali poškoduje komponente.

Kako vzdrževati baterijo?

Baterijo zaščitite pred vlago in prekomerno toploto. Shranjujte jo na suhem mestu pri temperaturi med -20 °C in 50 °C. Redno čistite prezračevalne odprtine z mehko krtačo. Polnite jo samo s priloženim polnilnikom Bosch.

Kakšna je razlika med modeloma AHS in UniversalHedgeCut?

Modela AHS in UniversalHedgeCut sta zelo podobna. UniversalHedgeCut 18-500 in 18-550 sta potrošniški različici z dolžino reza 500 oziroma 550 mm, medtem ko AHS ponuja tudi 480, 500, 530 in 550 mm. Vsi imajo enake tehnične lastnosti (2600 tekov/min, 20 mm razmika).

Kako zamenjati rezilo?

Zamenjavo nosilne palice rezila mora opraviti pooblaščeni Bosch servis. Ne poskušajte sami zamenjati rezila, saj so potrebni posebni vijaki in natančna nastavitev. Uporabljajte samo originalne Bosch dele.

Kaj storiti, če škarje za živo mejo ne zaženejo?

Najprej preverite, ali je baterija napolnjena in pravilno vstavljena (obe zaskočki morata zaskočiti). Če težava ne preneha, je lahko okvarjena notranja napeljava ali stikalo; obrnite se na Bosch servis.

Kakšna je garancija za to napravo?

Bosch ponuja standardno 2-letno garancijo za brezžična vrtna orodja. Trajanje se lahko razlikuje glede na državo. Shranite račun o nakupu kot dokaz. V nekaterih primerih registrirajte svoj izdelek na spletni strani Bosch za podaljšanje garancije.

Ali lahko uporabim baterijo druge znamke?

Ne, uporabljajte samo litij-ionske baterije Bosch 18 V iz serije PBA. Uporaba nezdružljivih baterij lahko poškoduje napravo in predstavlja varnostno tveganje.

NAVODILA ZA UPORABO AHS 48-20 LI | AHS 50-20 LI |AHS 53-20 LI | AHS 55-20 LI |UniversalHedgeCut 18-500 | UniversalHedgeCut 18-550 BOSCH

Sigurnosne napomene za makaze zaŽivu ogradu

Držite sve delove tela podalje od noza. Ne pokušavajte da uklanjate rezani materijal ili da držite sečeni materijal kada nož radi. Noževi nestavljaju da se krecu nakon isključivanja. Moment nepažnje kod upotrebe makaza zaŽivu ogradu moze da uzrokuje teške povrede.
Nosite makaze za zivu ogradu za drsku kada nozmiruju i pazite da ne pritisnete prekida zauključivanje/isključivanje. Pazljivo nosenje makaza zazivu ogradu smanjuje rizik od slučajnogPokretanja i opasnost od povreda koja time moze da nastane zbognoza.
Kod transporta ili spremanja makaza za zivu ogradu uvek navucitePokrov noza. Pazljivo rukovanje makazama za zivu ogradu smanjue opasnost od povreda uzrokovanih nozem.
Proverite da su svi prekidači za uključivanje/isključivanje isklučeni i da je akumulator izvaden ili odvojen kada uklanjate zaglavljeni rezani materijal ili održavate uredaj. NeočekivanoPokretanje makaza zaŽivu ogradu kod uklananja zaglavljenog rezanog materijala ili prilikom radova održavanja moze da uzrokuje teske povrede.
Držite makaze zaŽivu ogradu samza izolovane povrsine za hvatanje jer noz moze da dode u dodir sa skrivenim elektricnim kablovima. Kontakt noza sa kablom pod naponom moze da izlozi metalne delove makaza zaŽivu ogradu naponu i uzrokuje elektrici ni udar.
Držite sve mrežne kabove i vodove podajde od područja rezanja. Mrežni kablovi ili vodovi mogu biti skriveni uŽivoj ogradi ili grmlju i zbog toga mogu slučajno da se preseku nozem.
Ne koristite makaze za zivu ogradu po losem vremenu, a posebno ako postoji opasnost od udara munje. Time smanujete opasnost da vas udari munja.

Makaze za zivu ogradu

radnje punjenja, pogledaje odeljak „Reške - uzroci pomoč".

Rukovanje

Ne uporabljajie pri dezju.

Pred nastavitvijo ali cisćsćenjem naprave ali ko naprave nikaj Časa ne nadzorujete, vzemite akumulatorsko baterijo ven.

Ne priblizuje se nozem z rokami.

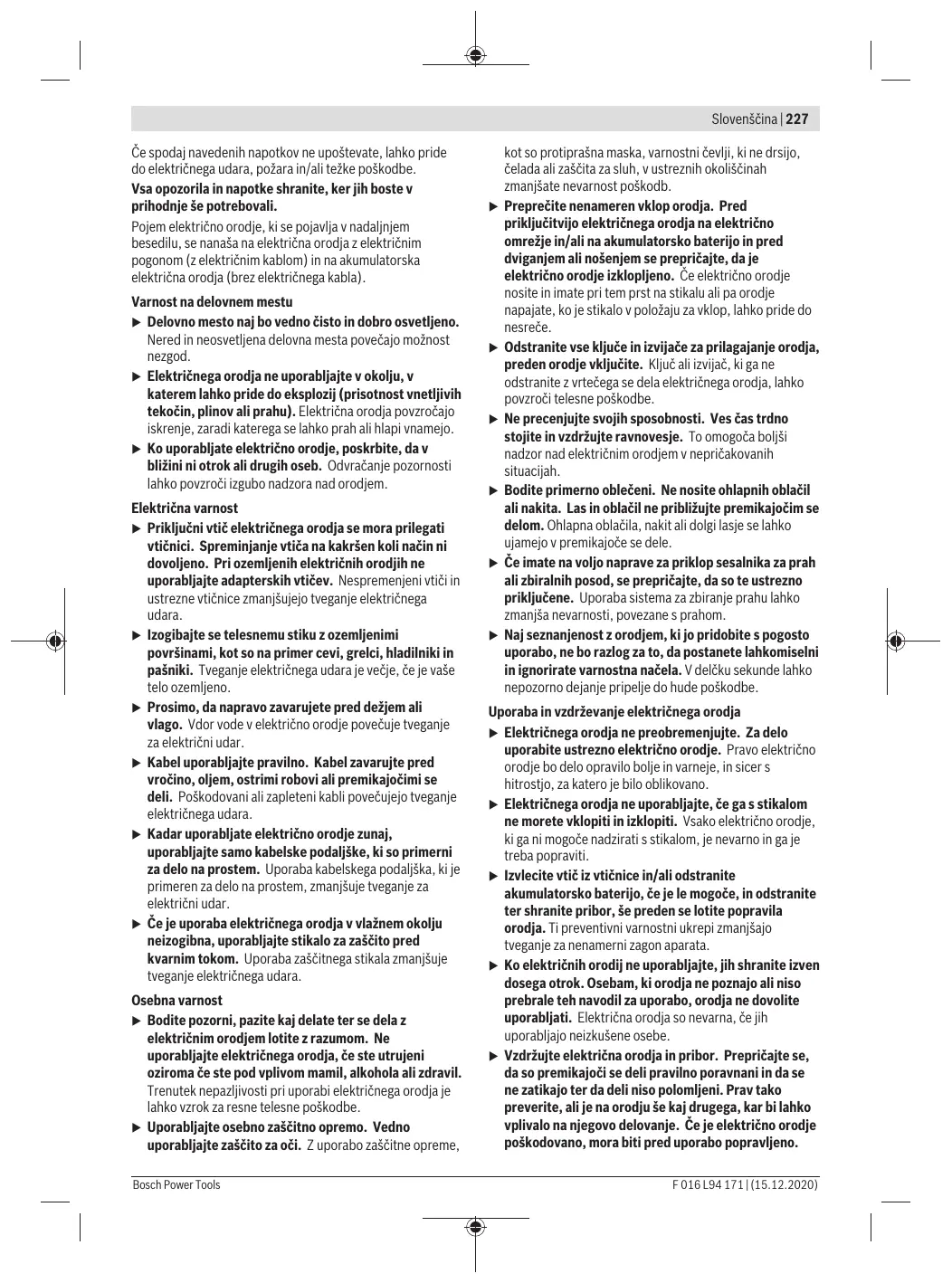

Splośna varnostna navodila za elektrčna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so prilozene temu elektricnemu orodju.

Če spodaj navenedenih napotkov ne upostevate, lahko pride do elektrichega udara, požara in/ali težke poskodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem elektricno orodje, ki se povajva v nadaljinjem besedilu, se nanaša na elektricna orodja z elektricnim pogonom (z elektricnim kablom) in na akumulatorska elektricna orodja (brez elektricnega kabla).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricna orodja ne uporabljaje v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi kateregae se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate elektricno orodje, poskrbite, dav blizini ni otrok ali drugih oseb. Odvraçanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

▶ Priključni vtič elektricnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih elektricnih orodjih ne uporablajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjsujeo tveganje elektricnega udara.
Izogibajte se telesnemu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelsi, hladilniki in pašniki. Tveganje elektricnega udara je večje, če je vaše telo ozemljeno.
Prosimo, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici ni udar.
▶ Kabel uporablijte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnega udara.
Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsije tveganje za elektrici ni udar.
Ce je uporaba elektricnega orodja v vraznem okolju neizogibna, uporabljate stikalo za zascitoto pred kvarnim tokom. Uporaba za scitnega stikala zmanjsije tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporabljaje elektricnega orodja, ce ste utrujeni oziroma ce pod vplivom mamil, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vrozka resne telesne poskodbe.

Uporabljaje osebno zašcitno opre mo. Vedno uporabljaje zašcitno za oči. Z uporabo zašcitne opreme,

kot so protipraśna maska, varnostni Čevlji, ki ne drsijo, Čelada ali zašcita za sluh, v ustreznih okolišcinah
zmanjsate nevarnost poskodb.

Preprecite nenameren vklop orodja. Pred prikljucitvijo elektricnega orodja na elektricno omrezej in/ali na akumulatorsko baterijo in pred dviganjem ali nosenjem se prepričajte, da je elektricno orodje izklopljeno. Če elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, laho pride do nesrěce.
Odstranite vse kljuce in izvijaçe za prerlagajanje orodja, preden orodje vklučite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroci telesne poškodbe.
Ne precenjuite svojih sposobnosti. Veschas trdno stojite in vzdruzujte ravnovesje. To omogoca boljsi nadzor nad elektricnim orodjem v nepričakovanih situacijah.
Bodite primerno oblecieni. Ne nosite ohlapnih oblacil ali nakita. Las in oblacil ne priblizujte premikajočim se delom. Ohlapna oblacil, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Če imate na voljo naprave za priklop sesalnika za prah ali zbiralinih posod, se prepričajte, da so te ustrezno prrikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Naj seznjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorantare varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricnega orodja ne uporablajte, ce ga stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtic iz vticnice in/ali odstranite akumulatorsko baterijo, cje le mogoce, in odstraniter shranite pribor, se preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodij ne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Vzdrujte elektricna orodja in pribor. Preprijcaje, da so premikajoci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav takopreverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno.

Slabo vzdrrzevana elektricna orodja so vzrok za mnogenezgode.

• Rezalna orodja naj bodo vedno ostra in Čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
  Elektrica orodja, pribor, vsadna orodja in podobn uporabljate v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektrichni orodij v namene, ki so drugacni od predpisanih, lahko privede do nevarnih situacij.
  Ročaji in povrsine za prijemanje naj bodo suhe, Čiste in brez olja ali mašcobe. Gladki ročaji in povrsine za prijemanje ne omogocajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrrzevanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen doloceni vrsti akumulatorskih baterij, se lahko vname, Če ga boste uporabljali za poljenje drugacnih akumulatorskih baterij.
V elektricnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poškodbe ali požar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniske sponke, kovanci, kljuci, zeblji, vijaki in drugi manjsi kovinski predmeti, ki bi lahko povzroci li premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali pozar.
V primeru napacne uporabe lahko iz akumulatorske baterije iztece tekocina. Izogibajte se stiku z njo. Ce tekocina vseeno po naklučju pride v stik s kožo, jo sperite z vodo. Če pride tekocina v oci, poišcite zdravniško pomoc. Iztekajoca akumulatorska tekocina lahko povzroci drażanje ali opekline.
Ne uporabljate poskodovanih ali prisalojenih akumulatorskih baterij oz. orodij. Poškodovane ali prisalojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.
Akumulatorske baterije ali orodja ne izpostavlijate ognju ali previsoki temperaturi. Izpostavljenost ognju ali vrocin nad 130^ lahko povzroci eksplozijo.

Upostevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilij. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

Vase elektricno orodje Naj popravlja samo usposobljeno strokovno osebe, ki njai tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Nikdar ne popravljaje poškodovanih akumulatorskih baterij. Akumulatorske baterije njopravljale proizvajalec ali pooblaseni serviser.

Varnostna opozorila za skarje zaŽivo.Mejo

Poskrbite, da bodo vsi deli telesa varno oddaljeni od noza. Med delovanjem nozev ne poskujte odstranjevatri rezalnegama materialia in prav tako ne poskujte drzati materialia, ki ga nameravate odrezati. Nozej se po izklopu še naprej premikajo. Le trenutek nepazljivosti pri uporabi škarij zaŽivo.Mejo lahko privede do težikh poskodb.
Nosite skarje za zivo mejo na rocaju, nozje naj bodo odklopljeni in pazite na to, da ne boste aktivirali kateregao od vklonpo/izklopnih stikal. Pazljivost pri nozenju skarij za zivo mejo zmanja tveganje nenamerega vklopa in posledicno tudi nevarnost poškodb zaradi nozev.
Pri transportiranju in pred shranjevanjem morate na škarje zaŽivo mejo vedno namestiti zašcitniPokrov. Skrbno rokovanje s škarjami zaŽivo mejo zmanjša nevarnost poškodzbaradi nožev.
Pri odstranjevanju zagozdenega rezalnegamateriala morate zagotoviti, da je akumulator odstranjen ali nepovezanskabli. Nenamerni zagon skarij za zivo mejo pri odstranjevanju zagozdenega rezalnegamateriala ali pri vzdrrzevanju lahko povzroci tezke postkodbe.
Škarje za zivo mejo smete med delom držati le na izoliranem ročaju, saj lahko pride do dotika nožev s skritimi omrežnimi kabli orodja. Stik nožev z napeljavo, ki je pod napetostjo, lahko povzroci, da so posledićnotudi kovinski deli škarij za zivo mejo pod napetostjo in to vodi do elektricnega udara.
Vsi omrežni kabli in vsa omrežna napeljava ne sme priti v stik z območjem rezanja. Omrežni kabli ali napeljava je lahko skrita v grmovju ali vŽivi meji in jo lahko nož pomotoma prereže.
Škarij za zivo mejo ne smete uporabljati med slabimi vremenskimi pogoji, še posebej ne v primuru, ko obstaja nevarnost udarca strele. To zmanjsa nevarnost udarca strele.

Dodatna varnostna navodila

Ta naprava ni namenjena za uporabo s strani oseb (vklučno z otroki) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkusnjami in/ali pomanjkljivim znanjem, razen, Če jih nadzoruje oseba, ki je odgovorna za varnost ali pa Če slednji s strani te odgovorne osebe dobjio navodila, kako se mora ta naprava uporabljati. Nadzorujte otrek in zagotovite, da se slednji ne bodigrali z napravo.
Medtem ko delate, trdno drzite elektricno orodje z obema rokama in poskrbite za varno stojišće.

Elektricno orodje bo bolj vodljivo, cga boste drzali z obema rokama.

Zagotovite, da so pri uporabi izdelka montirane vse zašcitne priprave in ročaji. Nikoli ne poskusajte zagnati izdelka, ki je nepopolno montiran ali ima nedopustne spremembe.
Pred uporabo morate precko z nozi vedno namazati z vzdrrzevalnim sprejem.
Počakajte na to, da se elektricno orodje ustavi, preden ga odložite.
Med obratovanjem se v okolici 3 metrov ne smejo zadrževati osebe aliŽivali. Uporabnik naprav je v delovnem območuju odgovoren za tretje osebe.
Skarij za zivo moyen nikoli ne primite za prečko z noži.
Nikoli ne dovolite otrokom ali osebam, ki se temi navodili niso seznanile, da bi uporabljale te skarje za zivo.Mejo. Morebiti nacionalni predpisi omejujejo starost uporabnika.
Nikoli ne uporabljaje škarij zaŽivo.Mejo,ko se v neosredni blizini nahajajo osebe, Še posebej otroci ali pa domačeŽivali.
Za nezgode ali skodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik.
Ne uporabljajte skarij za zivo.Mejo, ko ste bosi ali zdoprtimi sandali. Nositle fiksnobutev in dolge hlae. Priporocamo nosenje trdih rokavic, nezdrsljve obutve in zaoctinohc al. Ne posite ohlapnih oblacil ali nakita, ki be se lahko zapletel v premikajoe se dele.
Skrbno preglejte zivo moyen, ki jo zelite obrezati in odstranite ziice in druge tujke.
Pred prićetkom uporabe preverite, ali so morda obrjeni ali poškodovani noži, vijaki nožev ali drugi deli rezila. Nikoli ne delajte s poškodovanim ali močno obrjenim rezilom.
Z uporabo skarij za zivo mejo morate biti dobro seznanjeni, da jih boste lahko v primeru sile takoj ustavili.
Zivo mejo rezaje le pri dnevni svetlobi ali dobri umetni svetlobi.
Nikoli ne uporabljaje skarij za zivo mejo z okvarjenimi zašcitnimi prijavami ali takrat, ko zašcitne priprave niso montirane.
Zagotovite, da so pri uporabi škarij zaŽivo mejo montirani vsi prilozeni ročaji in zašcitne priprave. Nikoli ne poskusajte zagnati škarij zaŽivo mejo, ki so nepopolno montirane ali pa škarij z nedopustnimi modifikacijami.
Škarij za zivo moyen nikoli ne primite za zašcitno pripravo.
Pri uporabi skarij za zivo mejo morate vedno paziti n atrdno stojisce in vedno ohraniti ravnoteze.
Zavedajte se svoje okolice in moznih trenutkov nevarnosti, ki jih med rezanjem meje morda ne slišite.
Prepricajte se, da bodo vse matrice, vsi sorniki in vijaki varno pritrjeni, le takto boste zagotovili varno delovn Stanje skari za zivo.Mejo.
Skarje za zivo mejo hranite na suhem, visoko lezecem ali zaklenjenem mestu, ki ni dosegljivo otrokom.

Obrabljene ali poškodovane dele zaradi varnosti zamenjaje.

Ne poskusajte popravljati izdelka, razen ce imate ustrezno kvalifikaciono za to.
Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani pri podjetju Bosch.
Za zašcito proti dotiku za premikajoc se rezalni nož so škarje zaŽivo.Mejo opremljene z zašcitin stimkalom za nož na vsakem ročaju. Za obratovanje Škarij zaŽivo.mejo morata biti pritsijnena oba stika instočasno. Ne uporabljaje vtrnega orodja, Četudi bi delovalo, brez aktiviranja stikala ali aktiviranja samo enega stimika.

Navodila za optimalno uporabo akumulatorske baterije

Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.

Zaščitite akumulatorsko baterijo pred vroćino (npr. tudi pred stalnim sončnim obsevanjem) ognjem, vodo in Vladnostjo. Nevarnost eksplozije.

Pri poskodbi in nepravilni uporabi akumulatorske baterije lahkio izstopijo skodljivi hlapi. Prezračite to obmocje in v primeru zdravstvenih težav pošićte zdravnisko pomoč. Ti hlapi lahkopožrćijo drazenje dihalnih poti.
Akumulatorsko baterijo uporablajte samo z izdelki proizvajalca. Le takjo akumulatorska baterija zašcitena pred nevarno preobrenimenitvijo.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanjti vplivi lahko poskodujejo akumulatorsko baterijo. Pojavé se lahko kratek stik, zaradi kateregá lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Kratko spajanje akumulatorske baterije ni dovoljeno. Nevarnost eksplozije.
Zračne reze akumulatorske baterije obcasno očistite z mehkim, Čistim in suhim Čopćem.
Napravo polnite samo s prilozenim polnilnikom.

Varnostna navodila za polnilne naprave

Preberite varnostna navodila in opozorila. Neupoštevanje varnostnih navodil in opozoril lahko povzroči elektrichi udar, požar in/ali težke poskodbe.

Varnostna navodila in opozorila shranite za prihodnjo uporabo.

Polnilno napravo uporabite samo, Če lahko vse funkcjie v celoti precenite in jih lahko brez omejitev izvajate ali Če ste prejeli ustrezna navodila.

Uporabe polnilne naprave nikoli ne dovolite otrokom, osebam z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali

pomanjkljivim znanjem in/ali osebam, ki s temi navodili niso seznanjene. Morebiti nacionalni predpisi omejujejo starost uporabnika.

Nadzorujte otroke. Poskrbite, da se otroci ne Bodies igralis polnilnikom.
▶ Polnite samo litij-ionske
akumulatorske baterije Bosch nad
kapaciteto 1,5 Ah (nad 5
akumulatorskimi celicami). Napetost
akumulatorske baterije mora
ustrezati polnilni napetosti
polnilnika. Ne polnite
akumulatorskih baterij, ki niso
namenjene ponovnemu poljenju.
Drugaće obstaja nevarnost požara in
eksplozije.

Polnilno napravo zavarujte pre dezjem ali vlago. Vdor vode v polnilno napravo povecuje tveganje elektricega udara.

Nemudoma izvlecite vticnik iz vticnice, ce je kabel poskodovan ali locen

Poskrbite za cistoco polnilnika. Zaradi umazanje lahko pride do elektricnega udara.
Pred vsako uporabo preverite polnilnik, kabel in vtic. Če opazite kakršne koli poškodbe, polnilnka ne uporabljate. Polnilnka ne odpirajte sami, popravilo lahok opravji siamo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Poškodbe na polnilniku, kablu in vticu povećaju tveganje elektricnega udara.
Polnilnika ne uporablajte na lahko vnetljivi podlagi (npr. papir, blago itd.) oz. v vnetljivem okolju. Ker se polnilnik med polnenjem segreje, obstaja nevarnost požara.
Ne prekrivajte prezračevalne odprinte polnilne naprave. V nasprotnem primeru se lahko polnilna naprava pregreje in ne deluje več brezhibno.
Zaradi povečanja elektrickne varnosti priporočamo uporabo zašcitnegа stikala za okvarni tok z maksimalnim sprožilim tokom 30 mA. Pred uporabo vselej preverite F1-zašcitno stikalo.

Simboli

Naslednji symboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna razlaga simbolov vam pomaga, da boste izdelek bolje in varneje uporabljali.

Sibol	Pomen
	Nosite zašcitne rokavice
	Smer premikanja
	Smer reakcije
	Teža
	Vklop
	Izklop
CLICK!	Zvok
×	Kako je prepovedano delati
	Pribor/nadomestni deli

Opis inzmogljivost izdelka

Preberite varnostna navodila in opozorila. Neuostoovanje varnostnih navodil in opozoril lahko povzroci elektrichi udar, pozar in/ali težke poskodbe.

Prosimo upoštevajte slike na zadnjem delu navodila za obratovanje.

Uporaba v sklearnznamenom uporabe

Vrtno orodje je namenjeno za rezanje in obrezovanjeŽivih mej in grmov v hišnih in ljubiteljskih vrtovih.

Komponente na sliki (glejte sliko A)

Ostevilcenje komponent se nanaša na prikaz izdelka na graficnih straneh.

(1) Ročaj (izolirana povrsina ročaja)
(2) Stikalo za vklop/izklop
(3) Protivklopna zapora vklopno/izklopnega stikala
(4) Ščitnik za roke
(5) Meč
(6) Zašćtni ovitek
(7) Polnilna naprava
(8) Gumb za sprostitev akumulatorske baterije
(9) Akumulatorska baterija

Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor najdete v našem programu pribora.

Tehnični podatki

Akumulatorske skarje zaŽivo.mejo		AHS 48-20 LI	AHS 50-20 LI	AHS 53-20 LI	AHS 55-20 LI	Universal HedgeCut 18-500	Universal HedgeCut 18-550
Številka zadeve		3600 H49 F..	3600 H49 F..	3600 H49 G..	3600 H49 G..	3600 H49 F..	3600 H49 G..
Številho hodov pri prostem teku	\( min^{-1} \)	2600	2600	2600	2600	2600	2600
Dolžina reza	mm	480	500	530	550	500	550
Odprtina med zobmi	mm	20	20	20	20	20	20
Teža v skladu z EPTA-Procedure 01:2014A)	kg	2,5	2,5	2,6	2,6	2,5	2,6
Serijska številka	glejte tipsko tablico na vrtnem orodju
Priporočena temperatura okolice med polnjenjem	°C	0...+35	0...+35	0...+35	0...+35	0...+35	0...+35
Dovoljena temperatura okolice med delovanjem B) in med skladišćenjem	°C	-20...+50	-20...+50	-20...+50	-20...+50	-20...+50	-20...+50
Tip akumulatorske baterije	PBA 18V...W-.1,5 Ah, 2,0 Ah, 2,5 Ah, 3,0 Ah, 4,0 Ah, 5,0 Ah, 6,0 Ah

A) odvisno od uporabljene akumulatorske baterije B) omejena zmogljivost pri temperaturah pod 0^

Polnilna naprava		AL 1810 CV	AL 1815 CV	AL 1830 CV	AL 1880 CV
Polnilni tok	A	1,0	1,5	3,0	8,0
Čas poljenja (akumulator izpraznjen)
- Akumulatorska baterija z 1,5 Ah	min	94	63	33	27
- Akumulatorska baterija z 2,0 Ah	min	124	84	45	30
- Akumulatorska baterija z 2,5 Ah	min	154	105	60	36
- Akumulatorska baterija z 3,0 Ah	min	185	130	72	46
- Akumulatorska baterija z 4,0 Ah	min	244	168	95	35
- Akumulatorska baterija z 6,0 Ah	min	364	260	130	62
Teža po EPTA-Procedure 01:2014	kg	0,17	0,38	0,40	0,60
Zaščitni razred		☐/ II	☐/ II	☐/ II	☐/ II

Navedbe veljajo na nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifiknih izvedbah lahko te navedbe variirajo.

Podatki o hrupu/vibracijah

Podatki o hrupu, izračunani v skladu z EN 62841-4-2:2019.

Z A-ocenjeni nivo hrupa elektricnega orodja znaša običajno: 71 dB (A); zvočna moč hrupa 91 dB (A). Negotovost K = 1,0 dB.

Uporablajte zašcitzo sluh!

Skupne vrednosti vibracij a_h (vektorska vsota treh smeri) innegotovost K izračunane v skladu z EN 62841-4-2:2019 :

$$ a _ {h} = 2, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Da je bila podana skupna vrednost/so bile podane skupne vrednosti nihanja in podana vrednost/podane vrednosti zvočnih emisij izmerjena/izmerjene po standardiziranem kontrlernem postopku in se jo/jih lahko uporablja kot primerjavo za drugo elektricno orodje.

Da je mogoce uporabljati podano skupno vrednost/podane skupne vrednosti nihanja in podano vrednost/podane vrednosti zvočnih emisij tudi za začasno oceno obretenite.

Da lahko odstopajo nihajne emisije in emisije hrupa med dejansko uporabo elektricnega orodja od podanih vrednosti, glede na to, kako se uporablja elektricno orodje in se posebej od tega, kateri obdelovanec je v delu; le te pa je treba zaradi potrebe zavarovanja in zašcite uporabnika orodja dolocati, na podlagi obretenite varazi di naranja orodja v Času njegove dejanske uporabe v realnih okolšcinah (pri Čemer je treba upoštevati vse dejavnike obratovalnegacikla, kot so na primeri, v katerih je elektricno orodje izklopljeno, in casi, v katerih je orodje sicer vklopljeno, vendar delupe brez obretenite).

Zagon

Za vašo varnost

Pozor: Pred začetkom nastavitvenih del ali pred cisčenjem izklopite vrtno orodje in odstranite akumulatorsko baterijo.
Po izklopu skarij za zivo mejo se nozi še nekaj delcev sekunde premikajo naprej.
Ne dotikajte se premikajcoih se nozev.

Polnjenje akumulatorske baterije

Upostevejte omreznopapetost! Napetost elektricnegavira mora ustrezati podatkom, ki so navedeni na tipskiplošcici polnilne naprave.

Akumulatorska baterija je opremljena z nadzorom temperature, ki dovoljuje polnjenje le v temperaturnem območju med 0 °C in 35 °C. Tako je zagotovljena dolga ziviljenjska doba akumulatorske baterije.

Napotek: Akumulatorska baterija je pri dobavi delno napoljena. Da bi lahko akumulatorska baterija razvila svjo polnozmogljivost, jo morate pred prvo uporabo v celoti napoliniti v polnilni napravi.

Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšaliŽivljensko dobo. Prekinitev postopka polnjenja akumulatorske baterije ne poškoduje.

Litij-ionska akumulatorska baterija je zašcitena pred prekomerno izpraznitzvivo systemom elektronske zašcite celic "Electronic Cell Protection (ECP)". Pri izprazenjeni akumulatorski bateriji zašcitno stikalo izklopi izdelek: Vrtno orodje preneha delovati.

Vklopno/izklopnega stikala po samodejnm izklopu izdelka ne smete veckritiskati. S tem lahko poskodujete akumulatorsko baterijo.

Upostevajte navodila za odstranjevanje akumulatorskih baterij.

Vstavljanje/odstranitev akumulatorske baterije (glejte sliko B)

Oporozilio: Ce uporabljate akumulatorske baterije, ki niso primerne, lahko to povzroci poškodbo naprave.

Vstavite napolnjeno akumulatorsko baterijo (9). Zagotovite, da bo akumulatorska baterija v celoti vystvljena.

Če Želite akumulatorsko baterijo (9) odstraniti iz naprave, pritisnite deblokirno tipko akumulatorske baterije (8) in potegnite akumulatorsko baterijo ven.

Postopek polnjenja

Polnilni postopek se prične takoj, ko vtaknete omrežni vtič polnilne naprav v vtičnico in vstavite akumulatorsko baterijo (9) v polnilno napravo (7).

Inteligentni postopek polnjenja omogoca takojsnje zaznavanje napolonjosti akumulatorske baterije in odvisno od temperature in napetosti akumulatorske baterije se bo izbral optimalni polnilni tok.

Ta način zagotavlja ochrinitev akumulatorske baterije, ki bo pri namestitvi v polnilni napravi vedno do konca napoljen.

Pomen elementov prikaza (AL 1815 CV)

Utripajoc prikaz poljenja akumulatorske baterije

Poljenje simbolizira utripajoc prikaz poljenja akumulatorske baterije .

Trajno svetleča svetilka prikaza polnjenja akumulatorske baterije

Trajno svetleca svetilka prikaza polnjenja akumulatorske baterije prikazuje, da je

akumulatorska baterija do konca napoljena ali da se temperatura akumulatorske baterije nahaja izven dovoljenega temperaturnega obmoćja in je zato ni možno polniti. Takoj, ko bo dosežena dovoljena temperatura, se bo akumulatorska baterija pričela polniti.

Brez vstvljene akumulatorske baterije prikazuje trajno svetleč prikaz poljenja akumatorske baterije, da je omrežni vtic vstvljen v vticnico in da je polnilna naprava pripravljena za uporabo.

Pomen prikazovalnih elementov (AL 1830 CV)

(Hitro) utripajoca zelena svetilka prikaza polnjenja akumulatorske baterije

Large

Postopek hitrega polnjenja se prikaze s (hitrim) utripanjem zelenega prikaza

polnjenja akumulatorske baterije .

Oporzorilo: Postopek hitrega polnjenja je mozen samo, ko se temperatura akumulatorske baterije nahaja v dovoljenem območju temperature, glejte poglavje "Tehnični podatki".

(Pocasi) utripajoça zelena svetilka prikaza polnjenja akumulatorske baterije

GO 80% Pri stanju napoljenosti akumulatorske baterije 80% počasi utripa zelen prikaz

poljenja akumulatorske baterije .

Akumulatorsko baterijo lahko nehate polniti in lahko takoj uporabite.

Neprekinjeno svetenje zelenega prikaza polnjenja akumulatorske baterije

Neprekinjeno svetenje zelenega prikaza polnjenja akumulatorske baterije kaze, da je akumulatorska baterija popolnama napoljena.

Brez namešcene akumulatorske baterije neprekinjeno svetenje prikaza polnjenja akumulatorske baterije pomeni, da je vtič vstavljen v vtičnico in da je polnilnik pripravljen na delovanje.

Trajna rdeča svetilka prikaza polnjenja akumulatorske baterije

Trajna rdeča svetilka prikaza poljenja akumulatorske baterije prikazuje, da je

temperatura akumulatorske baterije izven dovoljenega temperaturnega območja poljenja, gleje odstavek "Tehnični podatki". Pri dosegu dovoljenega območja temperature se polnilna naprava avtomatsko preklopi na postopek za hitro poljenje.

Utripajoča rdeča svetilka prikaza polnjenja akumulatorske baterije

Utripajoča rdeča svetilka prikaza polnjenja akumulatorske baterije prikazuje drugo motnjo pri postopku polnjenja, glejte odstavek "Napake - vzrok in odprava".

Uporaba

Vklop/izklop (glejtesliki C in D)

Za Vklop pritisnite najprej zaporo vklopa (3) in jo drzite pritisnjeno. Nato pritisnite vklopno/izklopno stikalo (2) in jo drzite pritisnjeno.

Iskanje napak

Škarje zaŽivo mojo

Simptom	Možen vzrok	Odprava napake
Škarje zaŽivo.mejo delujejo	Akumulatorska baterija je izpraznjena	Polnjenje akumulatorske baterije, gleje tudi "Navodila za poljinije"
	Akumulatorska baterija ni pravilno vstavljena	Zagotovite, da sta obe stopnjizaskočke aretirani
Škarje zaŽivo.mejo delujejo s prekinitvami	Okvarjena interna kabelska napeljava vrtnega orodja	Kontaktirajte servisno službo
	Okvarjeno vklopno/izklopno stikalo	Kontaktirajte servisno službo

Za Izklop izpustite zaporo vklopa (3) in nsto vklonpo/ izklopno stikalo (2).

Funkija zaganja

Čeprav odprtna med zobmi dovoljuje rezanje vej do 20 mm, je konica letvice z noži predvidena za reze do 25 mm.

Deloskjarjami za zivo mejo (glejte sliko E)

Škarje zaŽivo.Mejo premikajte enakomerno naprej na rezalni liniji. Dvostranska prečka z noži omogoca rezanje v obeh smereh,Če pa z napravo nihate sem ter tja,pa rezanje odene proti drugi strani.

Zivo mejo najprej rezeite s strani, nato zgornji rob.

Za poravnano obrezovanje stranske povrsine priporocamo rezati v smeri rasti od spodaj navzgor. Ce boste rezali od zgoraj navzdol, se tanije veje upognijo navzven in toko se meja razredci oziroma postane luknjasta.

Da bi laho bolj enakomerno obrezovali zgornji rob, vampriporocamo da czc celo dolzino meje na potrebni visini napnete vrv.

Pazite na to, da ne boste rezali v predmete, npr. v zice. Nozje ali pigeon bi se lahko poskodovali.

Antiblokirni mehanizem

Če se rezilni nož zablokira v odpornem materialu, se poveča obretenitev motorja. Inteligentna mikro elektronika prepozna preobretenitev in ponavljacoče preklaplja motor, da bi tem preprečila blokiranje rezalega noža in prerezala material.

Ta slišni preklop trajao do 3s.

Po prekinitvi deluje vtro orodje naprej v normalnem obratovalnem stanju, ali pa pri trajni obremenjenosti rezilni noz avtomatsko odprto obstane (npr. ce kos kovinske ograje po pomoti blokira vtro orodje).

Symptom	Možen vzrok	Odprava napake
	Motor stalnoMMC menja smer vrtenja in obmiruje po pribl. 3 sekundah	gleje "Delovna navodila" (antiblokirni mehanizem)
Motor deluje, nozi mirujujo	Interna napaka	Kontaktiraje servisno službo
Nozi se segrejejo	Topi nozi	Poskrbite za brušenje nožev
	Razpokani nozi	Poskrbite za kontrolo nožev
	Preveliko trenje zaradi pomanijkljivega mazanja	Pršenje z mazalnim oljem
Nož se ne premika	Akumulatorska baterija je izpraznjena	Polnjenje akumulatorske baterije, gleje tudi "Navodila za polnjenje"
	Naprava je okvarjena	Kontaktiraje servisno službo
Močne vibracije/vzoki	Naprava je okvarjena	Kontaktiraje servisno službo
Trajanje rezanja z enam polnjenjem akumulatorja prekratko	Preveliko trenje zaradi pomanijkljivega mazanja	Pršenje z mazalnim oljem
	Nož se mora očistiti	Čišćenje nožev
	Slaba rezalna tehnika	Gleje "Delovna navodila" (slika E)
	Akumulatorska baterija ni do konca napolnjena	Polnjenje akumulatorske baterije, gleje tudi "Navodila za polnjenje"
Nozi se premikajo počasi ali antiblokirni mehanizem ne deluje	Akumulatorska baterija je izpraznjena	Polnjenje akumulatorske baterije, gleje tudi "Navodila za polnjenje"
	Shranjevanje akumulatorske baterije izven dovoljenega temperaturnega območja	Pustite, da se akumulatorska baterija segreje na sobno temperaturo (znotraj dovoljenega temperaturnega območja 0–35 °C)

Akumulatorska baterija in polnilna naprava

Simptomi	Možen vzrok	Odprava napake
Rdeči príkaz polnjenja akumulatorske baterije utripa Polnjenje ni možno	Akumulatorska baterija ni (pravilno) vstavljena	Pravilno nameite akumulatorsko baterijo na polnilno napravo
	Umazani akumulatorski kontakti	Očistite akumulatorske kontakte, na primer z večkratnim vtikanjem in iztikanjem akumulatorske baterije, po potrebi nadomestite akumulatorsko baterijo
	Akumulatorska baterija okvarjena	Nadomestitev akumulatorske baterije
Prikazi polnjenja akumulatorske baterije ne svetijo	Omrežni vtič polnilnika ni (pravilno) vtaknjen	Omrežni vtič (do konca) vtaknite v vtičnico
	Okvarjena vtičnica, omrežni kabel ali polnilna naprava	Preverite omrežno napetost, polnilnik njat po potrebi preveri servisna delavnica, pooblašćena za elektrčna orodja Bosch

Vzdrževanje in servisiranje

Vzdřevanje, cisčenje in skladisčenje

Odstranite akumulatorsko baterijo iz vrtnega orodja pred vsemi opravili, ki jih opravljate na vrtnem orodju (npr. vzdhrževanje, menjava orodja ipd.), ter pri njegovem transportu ali med shranjevanjem. Pri nenamernem aktiviviranju stikala za vklop/izklop obstaja nevarnost telesnih poškodb.
Za dobro in varno delovanje morate poskrbeti za to, da bo izdelek vselej cist.

Ne postavlajte nobenih drugih predmetov na vrtno orodje.

Za dobro in varno delovno uporabo morate poskrbeti za to, da bodo izdelek in njegove zračne odprtine vselej Čiste in suhe.

Izdelka nikoli ne poskropite z vodo.

Izdelek hranite na varnem, suhem mestu, ki ni dostopno otrokom.

Ne postavlajte nobenih drugih predmetov na izdelek.

Za zagotovitev varnegala z izdelkom poskrbite za trdni nased vseh matic, sornikov in vijakov.

Preverite izdelek in iz varnostnih razlogov nadomestite obrabljene ali poškodovane dele.

Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani pri podjetju Bosch.

Negovanje akumulatorsbaterije

Da bi zagotovili optimalno uporabo akumulatorske baterije, upostevejte naslednja opozorila in ukrepe:

• Akumulatorsko baterijo morate zavarovati pred vlago in vodo.
  Vrtno orodje in akumulatorsko baterijo skladisčite v temperaturnem območju od -20°C do 50°C. Npr. poleti akumulatorske baterije ne smete pustiti ležati na soncu v avtomobilu.
• Skladišcite akumulatorsko baterijo ločeno in ne v virtnem orodju.
• Ne pušćajte akumulatorske baterije v virtnem orodju, ko sonce direktno sije nanj.
  Optimalna temperatura za shranjevanje akumulatorskaterije znaša 5^
  Zračne reze akumulatorske baterije obcasno očistite z mehkim, Čistim in suhim Čopćem.

Močno skrajšan ās delovanja po napolnitvi nakazuje, da je akumulatorska baterija izrabljena in se mora nadomestiti.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasanja glede popravila in vzdhrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem criboru.

Ob vseh vprašanjih in narocilih rezervnih delov nujno sporočite 10-mestno stevilko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisih mest najdeta na povezavi:

Za prilozene litij-ionske akumulatorske baterije veljao zahteve zakona o nevarnih sneveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaz po cesti. Pri posiljakah, ki jih opravijo tretje osebe (npr. zračni transport ali spedicija), je treba upoštevati posebne zahteve glede embalaze in oznak. Pri pripriavi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.

Akumulatorske baterije posiljaje samo, che je njihovo ohišje neposkodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte takto, da se v embalazi ne premika. Upostevojte tudi morebitne druge nacionalne predpise.

Odlaganje

Opadne izdelke, akumulatorske baterije, pribor in embalažo morate reciklirati v skladu z varstvom okolja.

Izdelke in akumulatorskih/navadnih baterij ne smete odvreci med gospodinjske opadke!

Zgolj za drzave Evropske unije:

V skladu z Direktivo 2012/19/EU se morajo izdelki, ki niso vec v uporabi ter v skladu z Direktivo 2006/66/ES se morajo okvarjene ali obrajlene akumulatorske baterije/baterije zbirati loceno in se okolju prijazno reciklirati.

Akumulatorske/obicajne baterije:

Littijevioni:

Upostevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 235).

Hrvatski

Sigurnosne napomene

Objasnjenje symbola

Procitajte priručnik za uporabu.

Ne rabite na kiši.

Nosite stitnik za oci.
