Vrsta izdelka	Rotacijska potisna kosilnica
Znamka	Husqvarna
Model	LC 247S
Motor	Briggs & Stratton, 125 cm³, 1,8 kW pri 2900 vrt/min
Teža (prazni rezervoarji)	29,5 kg
Širina košnje	470 mm
Višina košnje	20-75 mm, nastavljiva v 6 stopnjah
Prostornina zbiralnika trave	55 L
Pogon na kolesa	Da, hitrost 4 km/h
Zagon	Ročni (ročica kabla zaganjalnika)
Gorivo	Neosvinčeni bencin, oktansko število min. 90
Prostornina rezervoarja za gorivo	0,8 L
Motorno olje	SAE 30 ali SAE 10W-30, prostornina 0,5 L
Svečka	Champion QC12YC, reža 0,5 mm
Raven zvočne moči	96 dB(A) izmerjena, 96 dB(A) zagotovljena
Raven zvočnega tlaka	85 dB(A) na uho uporabnika
Raven vibracij (ročaj)	3,4 m/s²
Varnost	Zavora motorja, pokrov košnje, zadnji pokrov
Zračni filter	Iz plastične pene, čistil z vodo in milom
Dodatna oprema	Mulčni komplet (zapornik + drobilni nož)
Predvidena uporaba	Košnja trave v zasebnih vrtovih
Prevoz in shranjevanje	Zložljiv ročaj, izpraznite gorivo pred daljšim premorom

Pogosto zastavljena vprašanja - LC 247S HUSQVARNA

Kako nastaviti višino košnje na kosilnici LC 247S?

Premaknite ročico za višino košnje nazaj, da zmanjšate višino, naprej za povečanje. Višino lahko nastavite na 6 stopenj od 20 do 75 mm.

Kakšno gorivo uporabiti?

Uporabite neosvinčeni bencin z minimalnim oktanskim številom 90 RON (87 AKI). Izogibajte se gorivu E85. Napolnite rezervoar z 0,8 L in pustite prostor za raztezanje.

Kako zagnati kosilnico LC 247S?

Prepričajte se, da je vžigalni kabel priključen. Prvič pritisnite 5-krat na gumo za vživljanje, nato 3-krat, če je motor hladen. Držite ročico zavornega motorja ob krmilu in povlecite kabel zaganjalnika.

Kolikšna je prostornina zbiralne košare?

Zbiralnik trave ima prostornino 55 litrov. Pritrdite ga tako, da dvignete zadnji pokrov in ga vstavite v izmetni kanal.

Kako vzdrževati zračni filter?

Filter je iz plastične pene. Očistite ga z vodo in milom, sperite, stisnite, da odstranite vodo, posušite, nato ga pred ponovno namestitvijo namažite z malo motornega olja.

Kdaj zamenjati motorno olje?

Olje zamenjajte po prvih 5 urah uporabe, nato vsakih 50 ur. Uporabite olje SAE 30 ali SAE 10W-30, prostornina 0,5 L.

Kako zamenjati rezalni nož?

Blokirajte nož z lesenim blokom, odstranite vijak, zamenjajte nož tako, da je rezilo obrnjeno proti pokrovu. Privijte vijak na 70 Nm. Preverite, da se prosto vrti.

Kosilnica nenormalno vibrira, kaj storiti?

Takoj ustavite motor, odklopite vžigalni kabel. Preverite, ali je nož poškodovan ali slabo pritrjen. Ukrivljena gred ali neuravnotežen nož lahko povzročita vibracije. Popravilo prepustite pooblaščenemu servisu.

Ali lahko kosilnico uporabljate brez zbiralne košare?

Da, dvignite zadnji pokrov in odstranite košaro. Prav tako lahko namestite mulčni komplet (dodatek) za drobljenje trave in puščanje na mestu kot gnojilo.

Kolikšen navor privijanja za vijak noža?

Vijak noža je treba priviti z navorom 70 Nm. Uporabite momentni ključ za zagotovitev pravilne pritrditve.

NAVODILA ZA UPORABO LC 247S HUSQVARNA

Sigurnost pri rukovanju s gorivom

Transport skladišenje in odstranitev. 335

Tehnični podatki. 335

lzjava ES o skladnosti 339

Uvod

Opis izdelka

Naprava je rotacjska kosilnica. Pokošena trava se zbira v zbiralniku za travo. Če Želite uporabiti zadenjski izmet trave, odstranite zbiralnik za travo. Če Želite travo razrezati v gnojilo, namesite mulčer (dodatna oprema).

Pregled izdelka

(SI. 1)

1. Rocica zavore motorja/zagonska ročica (LC 347VI, LC 353VI)
2. Ročica/ročaj
3. Blokada vžiga (LC 347VI, LC 353VI)
4. Pogonska ročica (LC 247S, LC 247SP)
5. Nadzor hitrosti
6. Zbiralnik za travo
7. ZadnjiPokrov
8. Mehanizem za nastavitev visine krmila
9. Merilna palica/posoda za olje
10. Baterija, varnostna naprava (LC 347VI, LC 353VI)
11. Pokrov rezila
12. Dušilnik
13. Svečka
14. Zračni filter
15. Posoda za gorivo
16. Regulator visine košnje
17. Membrana Črpalke za gorivo (LC 247, LC 247S)
18. Ročica zaganjalne vrvice (ni na voljo pri LC 347VI, LC 353VI)
19. Navodila za uporabo

Znaki na izdelku

(SI.2) OPOZORILO: Povrsna in napačna uporaba lahko povzroči resne telesne poškodbe in celo smrt uporabnika ali navzočih oseb.
(SI. 3) Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
(SI. 4) Osebe in zhivali naj bodo na varni razdalji od delovnega območja.

Namen uporabe

Izdelek lahko uporabite, da kosite travo na zasebnih vrtovih. Izdelka ne uporabljaje za druga opravila.
(SI. 5) Izklopite motor in odstranite vžigalni kabel, šele nato opravite popravila ali vzdřevalna dela.
(SI. 6) Merilna palica/oljni filter
(SI. 7) Pazite na leteče in odbite predmete.
(SI. 8) Opozorilo: vrtljivo rezilo. Držite roke in noge stran.
(Sl. 9) Opozorilo: vrtljivi deli. Držite roke in noge stran.
(SI. 10) Izdelek je v skladu z veljavnimi direktivami ES.
(Sl. 11) Emisija hrupa v okolje v skladu z direktvo Evropske skupnosti. Podatek za emisijo izdelka je naveden v poglavju "Tehnični podatki" ter na nalepki.
(SI. 12) Hitro.
(SI. 13) Počasi.
(SI. 14) Cok.
(Sl. 15) Nevarnost eksplozije.
(SI. 16) Izpušni plini vsebujeo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprih prostorih.
(Sl. 17) Izdelek ob nakupu v motorju nima olja.
(SI. 18) Pred uporabo izdelka dolijte olje.
(SI. 19) Dolijte gorivo. Ne uporabljajte goriva, ki se prodaja kot E85 (85-% etanol).
(Sl. 20) Vroča povrsina.

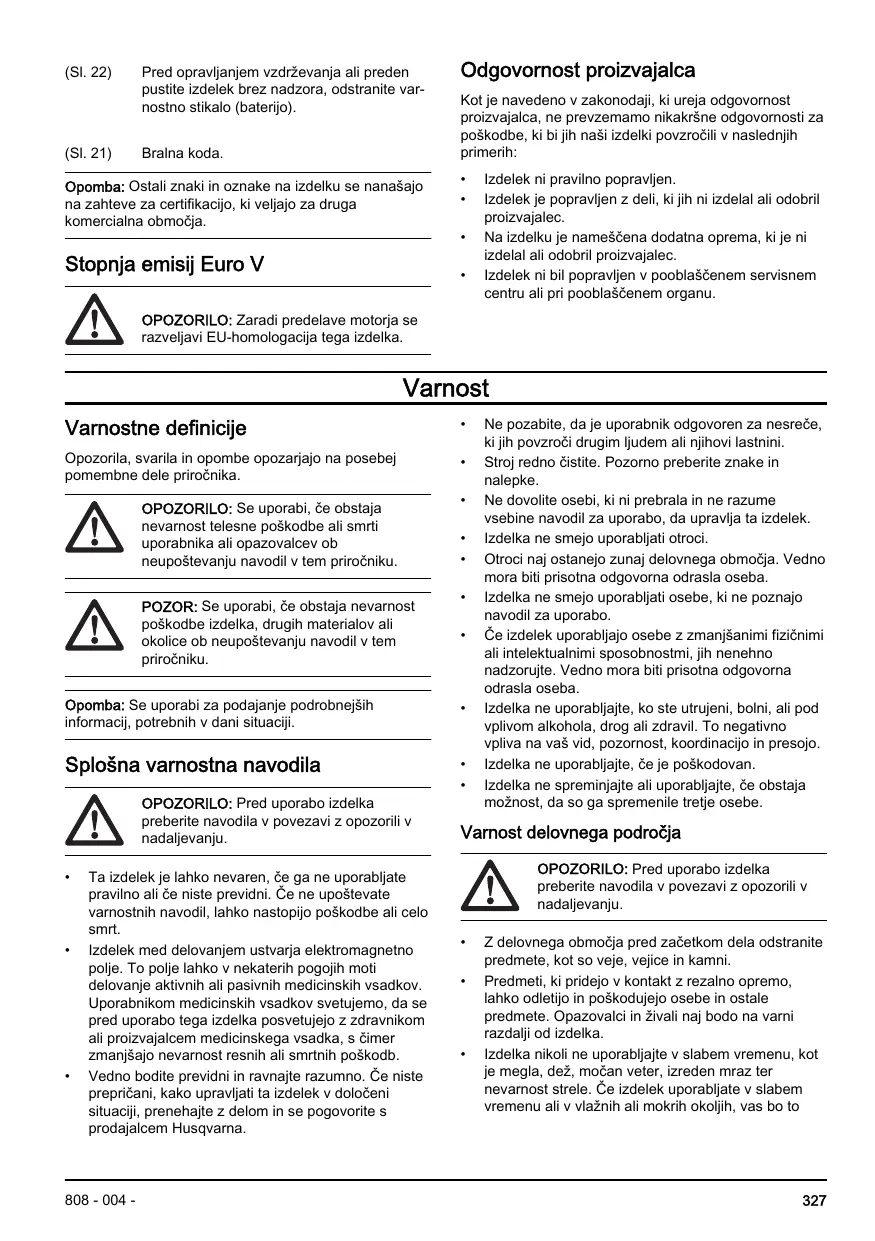

(SI. 22) Pred opravljem vzdřevanja ali preden pustite izdelek brez nadzora, odstranite var-nostno stikalo (baterijo).

(SI. 21) Bralna koda.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahtve za certifikacijo, ki veljajo za druga komercialna območja.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost
proizvajalca, ne prevzemamo nikakrsne odgovornosti za
poskodbe, ki bi jih nasi izdelki povzrocili v naslednjih
primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je namešcena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisnem centru ali pri pooblascenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele prirocnika.

OPOZORILO: Se uporabi, cě obstaja nevarnost telesne poškodbe ali smtri uporabnika ali opazovalcev od neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodbe izdelka, drugih materialov ali okolice ob neupostevanju navodil v tem prirocniku.

Opomba: Se uporabi za podajanje podrobnejish informacij, potrebnih v DANi situaciji.

Splosha varmostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Ta izdelek je lahko nevaren,Ce ga ne uporabljate pravilno ali ce niste previdni. Ce ne upoštevate varmostnih navodil, lahko nastopijo poskodbe ali celo smrt.
- Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s cimer zmanjsajo nevarnost resnih ali smrtnih poškodb.
- Vedno bodite previdni in ravnajte razumno. Če niste prepricani, kako upravljati ta izdelek v doloceni situaciji, prenehajte z delom in se pogovorite s prodajalcem Husqvarna.

• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
  Stroj redno cistite. Pozorno preberite znake in nalepke.
• Ne dovolite osebi, ki ni prebrala in ne razume vsebine navodil za uporabo, da upravljta ta izdelek.
• Izdelka ne smejo uporabljati otroci.
• Otroci naj ostanejo zunaj delovnega območja. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljago osebe z zmanjišanimi fizičnimi ali inelekutralnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
  Izdelka ne uporabljaje, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacao in presojo.
• Izdelka ne uporabljajte, Če je poskodovan.
• Izdelka ne spreminajte ali uporabljajte,Če obstaja možnost, da so ga spremenile tretje osebe.

Vamost delovnegapodrocha

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni.
Predmeti, ki pridejo v Kontakt z rezalno opre mo, laho odletijo in poskodujejo osebe in ostale predmete. Opazovalci in zivali naj bodo na varmi razdalji od izdelka.
- Izdelka nikoli ne uporabljaje v slabem vremenu, kot je megla,dez, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slaben vremenu ali v vražnih ali mokrih okoljih, vas bo to

utrudilo. Slabo vreme lahko povzroci nevarne pogoje, kot je spolzka podlaga.

• Bodite pozorni na osebe, predmete in situacije, ki lahko preprecijo varno obratovanje izdelka.
• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.
• Košnja trave na pobocju je lahko nevarna. Izdelka ne uporabljaje na pobocjih z naklonom, večijm od 15^ .
• Izdelek uporabljajte prečno na pobočje. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadar se približujete kotom in predmetom, ki omejuiejo pogled.

Vamost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljate izklučno za kosnjo trave. Ne uporabljate ga za druga opravila.
• Uporabljaje osebno zašcitno opremo. Gleje Osebna zašcitna oprema na strani 328.
  V zasilinem primeru morate znati motor hitro izklopiti.
  Motorja nikoli ne vklopite v zaptem prostoru ali v blizini vnetljivega materiala. Izpušni plini iz motorja so vroci in lahko vsebujejo iskre, ki lahko povzroćijo požar.
• Izdelka ne uporablajte,重点领域 in vsiPokrovi niso nameščeni pravilno. Nepravilno nameščeno rezil alhko odleti in povrozci poškodbe.
• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poskoduje rezilo in ukrvi motorno gred. Zvita os povzroca vibracione in zelo visoko tveganje, da rezilo odleti.
• Ce rezilo trci ob predmet ali začutite vibracije, izdelek nemudoma izklopite. S svečke odstranite vžigalni kabel. Pregleji, ali je izdelek morda poškodovan. Poškodbe popravite ali pa propravilo prepustite pooblašćenemu serviserju.
  Roiczo zavore motorja nikoli ne pritrdite trajno na rocaj, ko je motor obratuje.
• Izdelek vklopite na stabilin ravni podlagi.
  Prepričaje se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav takpo pa imeje na rocaju obere roki. Roke in noge drzite ster od vrtljivh rezil.
  Pri delujočem motorju izdelka nikoli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdeka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, motor izklopite in s swečke odstranite vžigalni kabel.
  Med uporabo izdelka ne hodite vzvratno.
• Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta.

Pri delujoem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
- Preden spreminjate visino reza, ustavite motor. Ne izvajaje prerlagoditev, ko motor deluje.
Ko je motor vklopljen, imejte izdelek vedno v pogledu. Motor izklopite in se prepričaje, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebnzaščitna oprema ne more popolnama preprećti poškodb, vendar v primerus nasreće omili posledice. Prodajalec naj vampa izbrati ustrezno opromo.
• Če je moč hrupa visja od 85 dB, uporabljajte zašcitno opremo za sluh.
• Uporabite trpeznno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih cevljev.
• Oblecene imeje trpezne, dolge hlace.
• Po potrebi uporabite zašcitne rokavice, npr. kadar pritrujete, pregledujete ali Čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka s poskodovanimi varnostnimi napravami.
• Redno preverjaje varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblasčeno servisno delavnico Husqvarna.

Preverjanepokrovarezila

Pokrov rezila zmanjsije moč vibracij v izdelku in zmanjsije nevarnost poškodb, katerih vrk od lahko bilo rezilico.

• PreglejtePokrovrezilina se prepričajte,da nima poskodb,kot so razpoke.

Baterija (LC 347VI, LC 353VI)

OPOZORILO: Pokvarjena baterija zmanjsuje varnost izdelka. Vedno uporablajte baterijo, ki jo odobri proizvajalec.

Baterija omogoča elektrčni zagon in je hkrati varnostna naprava, ki preprećuje neželen zagon. Ko izdelka ne uporabljate in je shranjen izven dosega, odstranite baterijo.

Ročica zavore motorja

Ročica zavore motorja izklopi motor. Ko je ročica zavore motorja sprošćena, se motor ustavi in se pigeon izklopi.

Če zeželite preveriti zavoro motorja, vklopite motor, potem pa sprostite ročico zavore motorja. Če se motor ne izklopi v 3 sekundah, peljite izdelek k pooblašćenemu serviserju Husqvarna, da nastavi zavoro motorja.

(SI. 23)

Blokada vžiga

Pri modelih LC 347VI, LC 353VI ima roica zavore motorjia tudi funkcijo zagonske roice za zaganjalnik. Preverite blokado vziga in se prepričajte, da preprečujé zagon zaganjalnika.

1. Zagonsko ročico povlacite v smeri ročaja (B). Blokada vžiga ustavi premikanje.
2. Blokado vžiga potisnite navzven v desno (A). (Sl. 24)
3. Sprostitute gumb blokade vžiga in se prepričajte, da se vrne v izhodišćni polojaz.

Dušilnik

Dusilnik zmanjsije hrup na najnizjo moznro raven in posilja izpušne pline stran od operaterja.

Ne uporabljaje izdelka, cde dušilnik manjka ali je poskodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara.

OPOZORILO: Dušilnik se med in po uporabiti ter med delovanjem motorja v prostem tek u močno segreje. V blžini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ce so na izdelku ostanki goriva ali motorega olja, izdelka ne zaganajte. Ocistite ostanke goriva/olja in počakajte, da se izdelek posuši.
• Ce se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poskod. Če gorivo polijete po telesu, se očistite z milom in vodo.

• Ce motor pušča, izdelka ne zaganjaite. Redno preverjaje, ali motor pušča.
  Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smtri.

• Ne vdirihavajte hlapov goriva, saj lahko pride do poskodb. Zagotovite zadosten pretok zraka.
  V blizini goriva ali motorja ne kadite.
  Vrocih predmetov ne postavljaje v bližino goriva ali motorja.
  Goriva ne dolivajte, ko je motor vklopljen.
  Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
  Pred dolivanjem počasi odpritePokrovček posode za gorivo in previdno sprostite pritisk.
  Goriva ne dolivajte v zapr'th prostorih. Nezadosten pretok zraka lakho povzroci poskodbe ali smrt zaradi zdusitve ali zastrupvte z ogljikovim monoksidom.

• Skrbnoprivijetekpokrovcekposodezgarivo.Cepokrovcekposodezgorivo ni dobroszesjen,obstaja nevarnost pozara.
• Preden izdelek vklopite, ga premaknite majmanj 3 m/10 Čevljev stran od mesta, kjer ste napolnili posodo za gorivo.
• Rezervoor za gorivo ne napolnite do konca. Gorivo se razsiri zaradi vrocin. Pustite prazen prostor na vrhu rezervaorja za gorivo.

Varnostna navodila za vzdřevanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprtih prostorih.
• Preden začnete z vzdřěvanjem izdelka, ustavite motor in s svečke odstranite vžigalni kabel. Pri LC 347VI, LC 353VI odstranite tudi baterijo.
• Pri vzdřevanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
• Dodatki in spremembe izdelka, ki niso odobre s strani proizvajalca, lahk o vodijo k resnim poškodbam ali celo v smrt. Ne spreminjte izdelka. Vedno uporabljaje samo dodatke, ki jih je odobril proizvajalec.
• Če izdelka ne vzdřújete pravilno in redno, se poveča nevarnost poškodb osebam in izdelku.
  Vzdrrzevanje opravite takot, kot piše v teh navodilih za uporabo. Vsakrsno drugacno zvrdrzevanje moraopraviti osebje pooblašcene servisnedelavniceHusqvarna.
  Redno dovolite osebju pooblascene servisne delavnice Husqvarnaizvajati vzdrzevalna dela.
  Zamenjaje poskodovane,OCR. Zamenjaje poskodovane,OCR.

Montaža

Uvod

OPOZORILO: Preden sestavite izdelek, preberite poglavje o varnosti. Pri LC 347VI, LC 353VI odstranite tudi baterijo.

Namestitev ročice

1. Sprosite spodnja gumbna vijaka.
2. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnj di del utorov. (Sl. 25)
3. Višino ročice prestavite v enega od 2 razpoložljivih položajev.
4. Premaknite gumbna vijaka do konca navzgor proti ročici, da zaslisište klik. (Sl. 26)
5. Popolnama zategnite gumbne vijake.

Nastavitev kosilnice v transportni položaj

1. Sprosite spodnja gumbna vijaka.
2. Gumbna vijaka na levi in desni strani izdelka pomaknite v spodnj di del utorov. (Sl. 25)
3. Ročaj preklopite naprej. (Sl. 27)

Nastavitev kosilnice v delovni položaj

1. Ročaj preklopite v navpičen polojžaj. (Sl. 28)
2. Premaknite gumbna vijaka do konca navzgor proti ročici, da zaslisište klik. (Sl. 26)
3. Popolnama zategnite gumbne vijake.

Namestitev zbiralnika za travo

1. Ogrodje zbiralnika za travo vstavite v reco za travo tako, da je trdi del vrecke na dnu. Ročaj ogrodja zbiralnika za travo mora biti vedno na vrhu. (Sl. 29)

2. Spodnji del ogrodja zbiralnika za travo vstavite v utor na dnu zbiralnika za travo.

3. Vreco za travo namestite na ogrodje zbiralnika za travo in ga pritrdite z sponkami. (Sl. 30)
4. Dvignite zadnjiPokrov.
5. Zbiralnik za travo pritrdite na zgornji rob ohisja.
6. Vstavite spodnji del zbiralnika za travo v izpustnikanal za travo. (Sl. 31)

Namestitev vložka za mulčenje (dodatna oprema)

1. Privzdignite zadnjiPokrov in odstranite zbiralnik za travo.
2. Vlozek za mulčenje vtaknite v izpustni kanal. (Sl. 32)
3. Rezilo zamenjaje z rezilom za mulcenje, priloženo kompletu za mulcenje. Glejt poglavje Zamenjava rezil na strani 333.

Košnja trave brez namešćenega zbiralnika za travo ali vložka za mulčenje

• Privzdignite zadnjiPokrov in odstranite zbiralnik za travo.
• Ce sta namescena vlozek za mulcenje in rezilo za mulcenje, ju odstranite.
  Pred uporabo izdelka zaprite zadnjiPokrov.

Ko uporabljate izdelek, poteka izmet pokošene trave pod zadnjimPokrovom.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Husqvarna Connect

Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoca razsritev funkcjiv vasega izdelka Husqvarna:

Dodatne informacije o izdelku.
- Informacije o izdelku, delih in servisu ter pomoč.

Začetek uporabe: Husqvama Connect

1. V mobilno napravo si prenesite aplikacimiento Husqvarna Connect.
2. Registrirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registrarico izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Pred uporabo izdelka

1. Natancno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

2. Pregleje rezalno opremo in se prepričajte, da je pravilno pritrijna in nastavljena. Gleje Kako pregledati rezalno opremo na strani 332.

3. Napolinite rezervoor za gorivo. Glejte Poljenje goriva na strani 331.

4. Napolnite rezervaor olja in preverite nivo olja. Glejte Kako preveriti nivo olja na strani 333.

Polnjenje goriva

Ce je na voljo, uporabite nizkoemisjsko/alkilatno gorivo. Ce nizkoemisjsko/alkilatno gorivo ni na voljo, uporabite neosvinceno gorivo dobre kakovosti ali osvinceno gorivo, ki ima majman 90 oktanov.

POZOR: Ne uporabljaje bencina, ki ima oktansko stevilo nizje od 90 RON (87 AKI). Izdelek se lahko takto poskoduje.

1. Počasi odprite rezervoor za gorivo, da sprostite pritisk.
2. Napolnite poças posoto za gorivo. Če gorivo polijete, ga povrišite s krpo in pustite, da se preostalo gorivo posuši.
3. Očistite področje okrogPokrova rezervoorja za gorivo.
4. Skrbno privijtePokrovcek posode za gorivo. CePokrovcek posode za gorivo ni dobro zatesnjen, obstaja nevarmost pozara.
5. Preden izdelek vklopite, ga premaknite najmanj 3 m (10 Čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.

Nastavitev višine košnje

Kosnjo lahko nastavite na 6 visin.

1. Povlecite rocico za nastavitev visine kojsne nazaj, da znižate visino košnje.
2. Potisnite rocico za nastavitev visine kojsne napre, da zviilate visino kojsne. (Sl. 33)

POZOR: Ne nastavite visino rezanja prenizko. Rezila lahko trojo ob tla, ce povrsina travnika ni ravnva.

Zagon izdelka

• Prepričajte se, da je vžigalni kabel priklopljen na svečko.

Ročni zagon (ni na voljo pri LC 347VI, LC 353VI)

1. Za LC 247, LC 247S: Pred prvim zagonom izdelka 5-krat pritsinite membrano crpalke za gorivo. Ob vsakem naslednjem zagun izdelka s hladnim motorjem membrano pritsinite 3-krat.
2. Ostanite za izdelkom.
3. Ročico zavore motorja držite ob ročaju. (Sl. 34)

4. Z desno roko drzite rocico zaganjalne vrvice.

5. Zaganjalno rocico poças izvlecite, da začutite nekoliko upora.

6. Močno povlacite, da zaženete motor.

OPOZORILO: Zaganjalne vrvice ne navijajte okoli zapestja.

Elektrichi zagon (LC 347VI, LC 353VI)

1. Prepričajte se, da je baterija aktivna in napoljena. Gleje Za aktivćo baterije na strani 333.
2. Baterijo namestite na motor. (Sl. 35)
3. Blokado vžiga potisnite navzven v desno (A).
4. Zagonsko rocico povlceite k rocaju, da zazenete zaganjalnik motorja. Ko se motor zaze, se zaganjalnik motorja ustavi. (Sl. 24)

O uporabi pogona koles

Za LC 247S, LC 247SP: Pogonsko ročico potisnite v smer ročaja. (Sl. 36)
- Za LC 347V, LC 347VI, LC 353V, LC 353VI: Z ročico za nadzor hitrosti na levi strani ročajá aktiviraje pogon koles. Ročico za nadzor hitrosti potisnite naprej za zvišanje hitrosti motorja in povlecite nazaj za znižanje hitrosti. (SI. 37)
- Preden izdelek povlečete vžyratno, sprostite pogonsko ročico in izdelek potisnite napraj priblžno 10 cm.
- Sprostite pogonsko ročico, da izklopite pogon, njr. ko ste blizu ovire.

• Če Želite izklopiti motor, sprostite ročico zavore motorja.

Odstranitev baterije

Ko izdelka ne uporabljate, pri modelih LC 347VI, LC 353VI odstranite baterijo in takto preprecite nenameren zagon motorja.

1. Pritisnite zaklepna gumba (A) in izvlecite baterijo. (Sl. 38)

Kako doseči saber rezultat

• Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro reziloprav takto porabi manj energije kot topo rezilo.
• Ne odrezite več kot tretjino dolzine travnih balk. Najprej kosite z visoko nastavitvijo visne kosnej. Preglejtre rezultat in nastavite visino kosnej na ustrezno visino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
  Vsakič kosite v različnih smereh, da se na travi ne bi pojavile Črte.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdriževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblasčen serviser, ga povprašajte, kje je naslednja najblžja pooblasčena servisna delavnica.

Urnik vzdhrževanja

OPOZORILO: Pred vzdrrzevanjem, popravili ali cischenjem pri modelih LC 347VI, LC 353Vlobvezno odstranite baterijo.

Izračunani intervali vzdřěvanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, če izdelka ne uporabljate vsakodnevno.

Za vzdrrzevalna dela, označena z^* , gleije navodila v Varnostne naprava na izdelku na strani 328.

Vzdrževanje	Dnevno	Teden-sko	Mesečno
Opravite splošen pregled	X
Preverite nivo olja	X
Izdelek očistite	X
Pregleje rezalno opremo	X
PreveritePokrov rezila in zašcitniPokrov*	X
Pregleje ročico zavoro motorja*	X
Preverite baterijo*	X
Pregleje dušilec*		X
Pregleje svečko		X
Zamenjajte olje (prvič po 5 urah uporabe, potem po vsakih 50 urah uporabe)			X
Zamenjajte zračni filter (po 50 urah uporabe)			X
Pregleje system za gorivo			X

Izvajanje splošnih pregledov

• Prepričajte se, da so vse matice in vijaki na izdelku ustrezno priviti.

Kako Čistiti zunanjost izdelka

• Skrtačo odstranite listje, travin umazanijo.
• Prepričajte se, da dovod zraka na vrhu motorja ni oviran.
• Izdelka ne cistite z visokotlačnim cistilnikom.
• Če izdelek operete z vodo, pazite, da voda ne teče neposredno na motor.

Kako očistiti notranjo površinoPokrova rezila

1. Izpraznite posodo za gorivo.
2. Izdelek položite na stran takto, da je dušilec na spodnji strani.

POZOR: Ce položite izdelek na stran tako, da je na tleh zračni filter, lahko poskodujete motor.

1. Izperite notranjo povrsinoPokrova rezila z vodo.

OPOZORILO: Odstranite vžigalni kabel s svečke, da preprešite nakljucni vklop motorja.

OPOZORILO: Pri vzdrrzevanju rezalne opreme uporabite zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poskodovana oziroma razpokana. Ce je rezalna oprema poskodovana, jo zamenjaje.
2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brusenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabusriju, zamenjao in uravnovesijo. Ce trcite ob oviro in se izdelek ustavi, zamenjate poškodovano rezilo. Pooblašcena servisna delavnica njaceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Zamenjaya rezil

1. Rezilo blokirajte z leseno klado. (Sl. 39)
2. Odstranite vijak rezila.
3. Odstranite rezilo.
4. Preglejte, ali sta nosilec in vijak rezila poškodovana.
5. Preglejt, ali je motorna gred zvita.
6. Ko pritrdite novo rezilo, usmerite nagnjene strani rezila v smerPokrova rezila.(Sl.40)
7. Prepricajte se, da je rezilo poravnano s središem motorne gredi.
8. Rezilo blokirajte z leseno klado. Pritrdite podložko vzmeti in privijte vijak in podložko z zateznim momentum 70 Nm. (Sl. 41)
9. Ročno zavrtite rezilo in se prepričajte, da se prosto obráča.

OPOZORILO: Nosite trpeznr rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrijeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Kako preveriti nivo olja

POZOR: Ce je nivo olja prenizek, se lahko poskoduje motor. Preden zazenete izdelek, preverite nivo olja.

1. Izdelek naj bo na ravnih tleh.
2. OdstranitePokrovrezervojarola strilozenomerilino palico.
3. Z merilne palice očistite olje.
4. Merilino palico do konca vstavite v rezerovar olja, da dobite pravi nivo olja.
5. Odstranite merilno palico.
6. Na merilni palici preučite nivo olja.
7. Če je nivo olja nizek, dolijte motorno olje in še enkrat preverite nivo olja.

Zamenjava motornega olja

OPOZORILO: Tik po zaustavitvi motorja je motorno olje zelo vroce. Preden iztocite motorno olje, se motor mora ohladiti. Ce polijete motorno olje po kozi, se umije z milom in vodo.

1. Izdelek uporabljajte, dokler imate v rezervoorjugorivo.
2. S svečke odstranite vžigalni kabel.
3. OdstranitePokrovcekposodeza olje.
4. Pod izdelek postavite posodo, kamor se bo izteklo motorno olje.
5. Izdelek nagnite, da iz rezervaarja olja iztece motorno olje.
6. Dolijte novo motorno olje, priporošila najdete v Tehnicni podatki na strani 335.
7. Preverite nivo olja. Gleje razdelek Kako preveriti nivo olja na strani 333.

Baterija (LC 347VI, LC 353VI)

OPOZORILO: Pokvarjena baterija zmanjsuje varnost izdelka. Vedno uporabljaje baterijo, ki jo odobri proizvajalec.

Baterija omogoča elektrčni zagon in je hkrati varnostna naprava, ki preprečuje neželen zagon. Ko izdelka ne uporabljate in je shranjen izven dosegala, odstranite baterijo.

Zaaktivacionbaterije

Baterijo morate aktivirati pred prvo uporabo.

1. Baterijo vstavite v polnilnik, gleje Polnjenie baterijna strani 333.
2. Počakajte, dokler se ne vklopi vsaj 1 zelena lučka, prbl. 10 sekund.
3. Baterijo namestite na motor, glejte Elektricni zagon (LC 347VI, LC 353VI) na strani 331.

Polnjenbe baterije

Ce na bateriji svetita samo indicatorja 1 ali 0, jo je potrebn o napoliniti. Prazno baterijo je mogoce popolnama napolniti v 1 uri. Kratkotrajna polnjenja ne poskodujejo baterije.

1. Baterijo vstavite v polnilnik baterije. (Sl. 42)
2. Polnilnik baterije priklopite na elektricno vtičnico, 220 V, 50 Hz.

Stanje napoljenosti baterije

Prikaz LED na bateriji	Stanje
Lučka LED 1 utripa	0-25 %
LED 1 sveti, LED 2 utripa	25–50 %
LED 1 in 2 svetita, LED 3 utripa	50–75 %
LED 1, 2 in 3 svetijo, LED 4 utripa	75–100 %
LED 1, 2, 3 in 4 svetijo	Polna napoln-jenost

Indikatorska lučka na pol- nilniku baterije	Stanje
Neprekinjena rdeča lučka	Baterija se polni
Utripajoča rdeča lučka	Baterija je prevroča in se bo začela poliniti, ko bo temperatura ustrezna
Neprekinjena zelena lučka	Baterija je popolnama na- polnjena
Utripajoči rdeča in zelena lučka	Baterija je poškodovana in jo je treba zamenjati

Zračni filter

Zračni filter, ki ga uporabljate dolgo, ne morete popolnoma sčistiti. Zračni filter zamenjaje v rednih intervalih.

S papiratim filtrom so opremljeni vsi modeli, razen LC 247, LC 247S. Modeli LC 247, LC 247S so opremljeni s plasticihnm filtrom.

Opomba: Če je zračni filter poškodovan, ga zamenjajte.

Kako očistiti papirnat filter

1. OdstranitePokrov zračnega filtra in papirnat filter.
2. S filtrom udarite ob ravno povrsino, da opdadejo delci.

POZOR: Za cischenje papiratih filtrov ne uporabljaje raztopil ali stisjenega zraka.

1. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnega filtra.
2. Pokrov zračnega filtra nastavite nazaj.

Kako očistiti filter iz penjene plastike

1. OdstranitePokrov zracnega filtra in filter iz penjene plastike.
2. Filter iz penjene plastike scistite z milom in vodo.
3. Filter iz penjene plastike izperite s cisto vodo.
4. Iztisnite vodo iz filtra iz penjene plastike in ga pustite, da se posusi.

POZOR: Ne uporablijate stisjenega zraka, saj lahko poskoduje filter iz penjene plastike.

1. Filter iz penjene plastike namazite z motornim oljem.
2. Ob filter iz penjene plastike pritisnite cisto krpo, da vsrka odvecno olje.
3. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnega filtra.
4. Pokrov zračega filtra nastavite nazaj.

Pregled svečke

POZOR: Vedno uporabljate priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek laho poškoduje.

• Ce se moč motorja zmanjša, motorja ni mogoce enostavno zagnati ali ta ne deluje ustrezno v prostem teku, pregleje vžigalno svečko.
• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjsate takto, da upostevate na navodila:

a) Hitrost prostega teka mora biti pravilno nestavljena.
b) Mešanica goriva mora biti ustrezna.
c) Zračni filter mora biti Čist.

• Ce je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejtte Tehnicni podatki na strani 335. (Sl. 43)
  Vžigalno svečko po potrebì zamenjajte.

Kako pregledati system za gorivo

Preverite, ali staPokrovrezervoorja za gorivo in tesniloPokrovarezervoorja zagorivo poškodovana.
Preverite, ali cev za gorivo pusca. Ce je cev za gorivo poskodovana, naj jo pooblašcena servisna delavnica zamenja.

Kako nastavitiŽico sklopek

Ce se vam zdi voznja pochasna, je potrebno nastavit i pletenico sklope.

1. Če Želite povečati hitrost pogona, navijte nastavitveno matico v nasprotni smeri urinega kazalca.
   Opomba: Ce je pogon aktiviran, ko ne povlecate pogonske rocice, morate podaljsati pletenico.
2. Če Želite podaljšati pletenico in znižati hitrost pogona, navijte nastavitveno matico v smeri urinega kazalca. (Sl. 44)
   Ce se vam zdi, da je pogon po nastaviti še vednopočasen, peljite izdelek v pooblašćeno servisnodelavnico, kjer bodo zamenjali pogonski jernen.

Nastavitev pletenice sklopke za nastavitev hitrosti (LC 347V, LC 347VI, LC 353V, LC 353VI)

Ce po zagonu motorja ni mogoce izbrati njnizje hitrosti, je treba nastaviti rocico za nadzor hitrosti.

1. Čeželite povečati hitrost pogona, navijte nastavitveno matico v nasprotni smeri urinega kazalca.

Opomba: Ce je pogon aktiviran, ko ne upravljate ročice za nadzor hitrosti, morate podaljsati pletenico.

1. Če Želite podaljšati pletenico in znižati hitrost pogona, navijte nastavitveno matico v smeri urinega kazalca. (Sl. 44)

Če se vam zdi, da je pogon po nastaviti še vednopočasen, peljite izdelek v pooblašćeno servisnodelavnico, kjer bodo zamenjali pogonski jernen.

Transport skladišćenje in odstranitev

Prevoz in skladiščenje

• Preden prevažate in skladiščite izdelek in gorivo, se prepričajte, da izdelek ne pušca in da ni hlapov. Iskre ali odprti plamen, NPR: z elektrčnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladišćenje goriva vedno uporabite odobrene posode.
• Preden izdelek skladiszcate za daljiše obdobje, izpraznite rezervoor za gorivo. Gorivo zavrzite na temu primernem zbirnem mestu.
• Izdelek varno pritrdite na prevozno sredstvo, da se izognete poškodbam in nasrečam.

• Izdelek skladisite v zaklenjenem prostoru, takao da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morajo dostopati.

• Izdelek skladišcite na suhem mestu, kjer ne zmrzuje.

Odstranitev

• Upostevajte lokalne zahteve za recikliranje in ustrezne predpise.
  Vse kemikalijne, na primer motoro olje ali sredstvo proti zamrzovanju, zavrzite v servisem centru ali na kaksni drugi temu pramermi lokaciji.
• Ko izdelka ne uporabljate več, ga pošljite k prodajalcu Husqvarna ali pa ga zavrzite na mestu za reciklaranje.
  Baterijo zavrzite v pooblaščeni servisi delavnici ali jo v zbirnim centru za odpadne baterije.

Tehnični podatki

	LC 247	LC 247S	LC 247SP	LC 253S
Motor
Znamka	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Gibna prostornina valja v cm3	125	125	140	163
Hitrost v vrt/min	2900	2900	2900	2800
Nazivna izhodna moč motorja, kW 221	1,8 pri 2900	1,8 pri 2900	2,1 pri 2900	2,4 pri 2800
Vžigalni system
Svečka	Champion QC12YC	Champion QC12YC	Champion QC12YC	Champion XC92YC
Razmik elektrod, mm	0,5	0,5	0,5	0,5
Sistem za gorivo in mazanje
Gorivo, neosvinćeno, najnižje število oktanov	90	90	90	90

221 Navedena nazivna moč motorja je povprečna neto izhodna moč (pri navenenem št. vrt./min) motorja običajne proizvodnje za model motorja, umerjen po standardu SAE J1349/ISO1585. Motorji masovne proizvodnje imajo lahko drugacno vrednost. Dejanska moč motorja, namešće nega na končem nom Izdelku, je odvisna od delovne hitrosti, okoljskih pogojev in drugih vrednosti.

	LC 247	LC 247S	LC 247SP	LC 253S
Prostornina posode za gorivo v litrih	0,8	0,8	0,8	1,0
Prostornina posode za olje v litrih	0,5	0,5	0,5	0,5
Motorno olje 222	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Teža
S praznimi rezervarji v kg	27,5	29,5	30,0	32,4
Emisije hrupa 223
Raven zvočne moči, izmerjena v dB (A)	96	96	94	96
Raven zvočne moči, zajamčena LWA v dB(A)	96	96	96	97
Nivoji hrupa 224
Nivo zvočnegа tlaka pri ušesu opera-terja, dB(A)	85	85	84	85
Ravni vibracij 225
Ročaj, m/s2	3,4	3,4	3,4	4,0
Rezalna oprema
Višina reza v mm	20–75	20–75	20–75	20–75
Širina rezanja, mm	470	470	470	530
Rezilo	Skupno	Skupno	Skupno	Skupno
Številka izdelka	5882755-10	5882755-10	5882755-10	5797972-10
Kapaciteta zbiralnika za travo, l	55	55	55	60
Vozzi
Hitrost v km/h	-	4	4	4
Zagon
Elektrichi zaganjalnik	Ne	Ne	Ne	Ne
Baterija	-	-	-	-

	LC 347V	LC 347VI	LC 353V	LC 353VI
Motor

222 Uporabljajeismo motorna olja razredov SF,SG, SH,SJali visijih.Glejtete tabelo razredov viskoznosti v proizvajalcevih navodilih za uporabo motorja in izberite najprimernejso viskoznosti olja glede na pričakovano zunanjo temperaturo.
223 Emisije hrupa v okolje, merjene kot moč zvoka (LwA), v skladu z direktivo ES 2000/14/ES.
224 Nivo zvočnega tlaka v skladu s standardom ISO 5395. Zabeleženi podatki za nivo zvočnega tlaka imajo tipić- no statistićno razprišitect (standardni odklon) 1,2 dB(A).
225 Raven vibracij v skladu s standardom ISO 5395. Zabeleženi podatki za raven vibracij imajo tipicno statistico ranzpršitev (standardni odkoln) v višini 0,2m / s^2

	LC 347V	LC 347VI	LC 353V	LC 353VI
Znamka	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Gibna prostornina valja v cm3	163	163	163	163
Hitrost v vrt/min	2900	2900	2800	2800
Nazivna izhodna moč motorja, kW 226	2,4 pri 2900	2,6 pri 2900	2,4 pri 2800	2,6 pri 2800
Vžigalni system
Svečka	Champion XC92YC	Champion XC92YC	Champion XC92YC	Champion XC92YC
Razmik elektr od, mm	0,5	0,5	0,5	0,5
Sistem za gorivo in mazanje
Gorivo, neosvinčeno, majnižje število oktanov	90	90	90	90
Prostornina posode za gorivo v litrih	1,0	1,0	1,0	1,0
Prostornina posode za olje v litrih	0,5	0,5	0,5	0,5
Motorno olje 227	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Teža
S praznimi rezervarji v kg	30,0	32,0	32,8	34,2
Emisije hrupa228
Raven zvočne moči, izmerjena v dB (A)	95	95	96	96
Raven zvočne moči, zajamčena LWA v dB(A)	96	96	97	97
Nivoji hrupa229
Nivo zvočnegа tlaka pri ušesu opera-terja, dB(A)	84	84	85	85
Ravni vibracij230
Ročaj, m/s2	4,2	4,2	4,0	4,0
Rezinalna oprema
Višina reza v mm	20-75	20-75	20-75	20-75
Širina rezanja, mm	470	470	530	530
Rezilo	Skupno	Skupno	Skupno	Skupno
Številka izdelka	5882755-10	5882755-10	5797972-10	5797972-10
Kapaciteta zbiralnika za travo, l	55	55	60	60
Vozi
Hitrost v km/h	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Zagon
Elektrichi zaganjalnik	Ne	Da	Ne	Da
Baterija	-	Litij-ionska 10,8 V/15,7 WH	-	Litij-ionska 10,8 V/15,7 WH

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: [phone], izjavla, da so vtne kosilnice Husqvarna LC 247, LC 247S, LC 247SP, LC 253S, LC 347V, LC 347VI, LC 353V in LC 353VI s serijskimi stevilkami od 2016xxxxx dalje v skladu z zahtevami DIREKTIVE SVETA:

z dne 17. major 2006, ki se nanaša na stroje, 2006/42/ES
z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES

Informacije v zvezi z emisijo hrupa so na voljo v poglavju "Tehnični podatki".

Uporabljeni so naslednji standardi:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN ISO 14982

Če ni drugace navedeno, zgoraj navedeni standardi veljajo kot najovejse objavljene različice.

Priglašeni organ: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala je izdal poročila glede ocenjevanja skladnosti na podlagi VI. priloge DIREKTIVE SVETA z dne 8. maja 2000, ki se "nanaša na emisije hrupa v okolje" 2000/14/ES.

Stevilka certifikata:

Huskvarna, 2016-11-01

Claes Losdal, Vodja oddelka ta razvoj vtne opreme (pooblašćeni zastopnik druzbe Husqvarna AB in odgovorni za sestavo tehnčne dokumentacije.)

Sadržaj

Uvod. 340

Bezbednost. 341

Sklapanje 344

Rukovanje 344

Održavanje. 346

Transport, skladištenje i odlaganje 349

Tehniški podaci. 349

EZ deklaracionousaglasenosti. 353

Uvod

Opis proizvoda

Proizvod je rotaciona kosačica koju kontroliše rukovalac. Trava se sakuplia u hvatač trave. Uklonite hvatač trave kako bistie omogucili pržnjenje trave na zadnjoj strani. Postavite komplet za usitnjavanje (oprema) za košenje trave u dubrivo.

Pregled proizvoda

(SI. 1)

1. Rucica kočnice motora / šipka za startovanje (LC 347VI, LC 353VI)
2. Ručka/upravljač
3. InhibitorPokretanja (LC 347VI, LC 353VI)
4. Pogonska osovina (LC 247S, LC 247SP)
5. Kontrola brzine
6. Hvatač trave
7. ZadnjiPoklopac
8. Podesavanje visine ručice
9. Šipka za merenje / rezervaor za ulje
10. Akumulator, bezbedni uredj (LC 347VI, LC 353VI)
11. Poklopac kosenja
12. Prigušivac
13. Svečica
14. Filter za yazduh
15. Rezervoor za gorivo
16. Komanda visine kosenja
17. Pumpica (LC 247, LC 247S)
18. Ručka užeta startera (nije na LC 347VI, LC 353VI)
19. Korisnicko upustvo

Simboli na proizvodu

(SI. 2) UPOZORENJE: Nemarna ili nepravilna upotreba moze dovesti do teške ili smrtne povrede rukovaoca ili drugih osoba.
(Sl. 3) Pre korišćenja pažljivo pročitajte korisničko uputstvo i budite sigurni da razumete njegov sadržaj.
(SI. 4) Pazite da ljudi iŽivotinje budu na bezbednoj udaljenosti od radnog područa.
(SI. 5) Zaustavite motor i uklonite kabl za paljenje pre popravki i odrzavanja.

Oblast primene

Koristite proizvod za košenje trave u privatnim vrtovima.
Nemojte koristiti proizvod za druge zadatke.

(Sl. 6) Šipka za merenje/filter za ulje
(SI.7) Pazite na odbačene predmete i oskakivanja.
(SI. 8) Upozorenje: rotirajuci nož. Udaljite šake i stopala.
(SI. 9) Upozorenje: rotirajuči delovi. Udalgite šake i stopala.
(Sl. 10) Ovaj proizvod je u saglasnosti sa važecim Direktivama EZ.
(Sl. 11) Emisije buke uŽivotnoj sredini prema direktivi Evropske zajednice. Emisije proizvoda su navedene u poglavlju Tehnički podaci i na nalepnici.
(SI. 12) Brzo.
(Sl. 13) Sporo.
(SI. 14) Čok.
(SI. 15) Rizik od eksplozije.
(Sl. 16) Izduvnigi gasovi iz motora sadrzejuglen-monoksid, otrovan i veoma opasan gas bez mirisa.Nemojte pustati motor u rad u zatvorenim prostorima.
(SI. 17) Proizvod pri kupovini nema ulje u motoru.
(SI. 18) Napunite uljem pre rada proizvodom.
(Sl. 19) Dospite gorivo. Ne koristite gorivo koje se produje pod nazivom E85 (85% etanola).
(Sl. 20) Vruca povrsina.

(SI. 22) Uklonite sigurnosni prekidač (akumulator)
pre odžavanja ili ostavljanja proizvoda bez nadzora.
(Sl. 21) Kód koji se moze skenirati.

Napomena: Drugi symboli/oznake na proizvodu odnose se na zahteve za sertifikaciju za odreene komercijalne oblasti.

Emisije Euro V.

UPOZORENJE: Neovlašcne prepravke motora ponistavaju EU tip odobrenja za ovaj proizvod.

Da biste podesili sajlu kvačila za podesivu brzinu (LC 347V, LC 347VI, LC 353V, LC 353VI)

Ako je motorPokrenut i ne moze da se aktivira najsporija brzina, potrebno je podesiti kontrolu brzine.

1. Da biste poveçali brzinu pogona, okrenite zavrtanj za podesavanje ulevo.
   Napomena: Ako se pogon aktivira kad ne koristite komande brzine, potrebno je da produzite sajlu kvačila.
2. Da biste produzili sajlu i smanjili brzinu pogona, okrenite zavrtanj za podesavanje udesno. (Sl. 44)

Ako vam se cini da je pogon spor i posle podesavanja, neka ovlasceni serviser promeni pogonski remen.
