LC 247S - Gräsklippare HUSQVARNA - Gratis bruksanvisning och manual

Produkttyp	Roterande skjutgräsklippare
Märke	Husqvarna
Modell	LC 247S
Motor	Briggs & Stratton, 125 cm³, 1,8 kW vid 2900 rpm
Vikt (tomma tankar)	29,5 kg
Klippbredd	470 mm
Klipphöjd	20-75 mm, justerbar i 6 nivåer
Gräsuppsamlarens kapacitet	55 L
Hjuldrift	Ja, hastighet 4 km/h
Start	Manuell (starthandtag)
Bränsle	Blyfri bensin, oktantal min. 90
Bränsletankens volym	0,8 L
Motorolja	SAE 30 eller SAE 10W-30, volym 0,5 L
Tändstift	Champion QC12YC, elektrodavstånd 0,5 mm
Ljudeffektnivå	96 dB(A) uppmätt, 96 dB(A) garanterad
Ljudtrycksnivå	85 dB(A) vid användarens öra
Vibrationsnivå (handtag)	3,4 m/s²
Säkerhet	Motorstopp, klippkåpa, bakre lock
Luftfilter	Av plastskum, rengörbar med vatten och tvål
Tillvalstillbehör	Mulchkit (förslutning + krosskniv)
Avsedd användning	Gräsklippning i privata trädgårdar
Transport och förvaring	Hopfällbart handtag, töm bränslet före längre uppehåll

Vanliga frågor - LC 247S HUSQVARNA

Hur justerar man klipphöjden på gräsklipparen LC 247S?

Flytta klipphöjdsspaken bakåt för att minska höjden, framåt för att öka den. Höjden kan justeras i 6 nivåer från 20 till 75 mm.

Vilken typ av bränsle ska användas?

Använd blyfri bensin med ett oktantal på minst 90 RON (87 AKI). Undvik E85-bränsle. Fyll tanken med 0,8 L och lämna utrymme för expansion.

Hur startar man gräsklipparen LC 247S?

Se till att tändkabeln är ansluten. Första gången, tryck 5 gånger på primerblåsan, sedan 3 gånger om motorn är kall. Håll motorstoppshandtaget mot styret och dra i startkabeln.

Vad är kapaciteten på gräsuppsamlaren?

Gräsuppsamlaren har en kapacitet på 55 liter. Den fästs genom att lyfta bakre kåpan och föra in den i utkastkanalen.

Hur underhåller man luftfiltret?

Filtret är av plastskum. Rengör det med vatten och tvål, skölj, pressa ut vattnet, torka, smörj sedan med lite motorolja innan du sätter tillbaka det.

När ska man byta motorolja?

Byt olja efter de första 5 timmarna av användning, därefter var 50:e timme. Använd olja SAE 30 eller SAE 10W-30, volym 0,5 L.

Hur byter man klippkniven?

Lås kniven med en träbit, ta bort bulten, ersätt kniven med skäreggen vänd mot kåpan. Dra åt bulten till 70 Nm. Kontrollera att den roterar fritt.

Gräsklipparen vibrerar onormalt, vad gör man?

Stanna genast motorn, koppla ur tändkabeln. Kontrollera om kniven är skadad eller dåligt fastsatt. En böjd axel eller obalanserad kniv kan orsaka vibrationer. Låt en auktoriserad verkstad reparera.

Kan man använda gräsklipparen utan gräsuppsamlare?

Ja, lyft bakre kåpan och ta bort uppsamlaren. Du kan även montera ett mulchkit (tillbehör) för att finfördela gräset och lämna det som gödning.

Vilket åtdragningsmoment för knivbulten?

Knivbulten ska dras åt med ett moment på 70 Nm. Använd en momentnyckel för att säkerställa korrekt fastsättning.

BRUKSANVISNING LC 247S HUSQVARNA

För du bruger Produktet

Sādan startes produktet

Sādan standses produktet

• Motoren standses ved at slippe motorbremsehandtaget.

Sádan fjernes batteriet

(Fig. 21) Kode som kan skannes.

Pá modellen LC 347VI, LC 353VI brukes motorbremsehandtaket och som en startstang for startmotoren. Uftør en kontroll av startsperen for á sikre at den hinder driften av startmotoren.

För du bruker Produktet

OBS: Ikke bruk trykkuft. Det kan före til skade på skumplastfilteret.

1. Smør skumplastfilteret med motorolje.
2. Trykk en ren klut mot skumplastfilteret for a fjerne overflodig olje.

3. Sett luftfilteret tilbake. Kontroller at luftfilteret er halt forseglet mot luftfilterholderen.

4. Sett luftfilterdekselet på plass.

Kontrollere pennpluggen

OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan fore til skade på produitet.

Transport, forvaring och kassering 363

Tekniska data. 363

EG-forsakran om overensstammelse 367

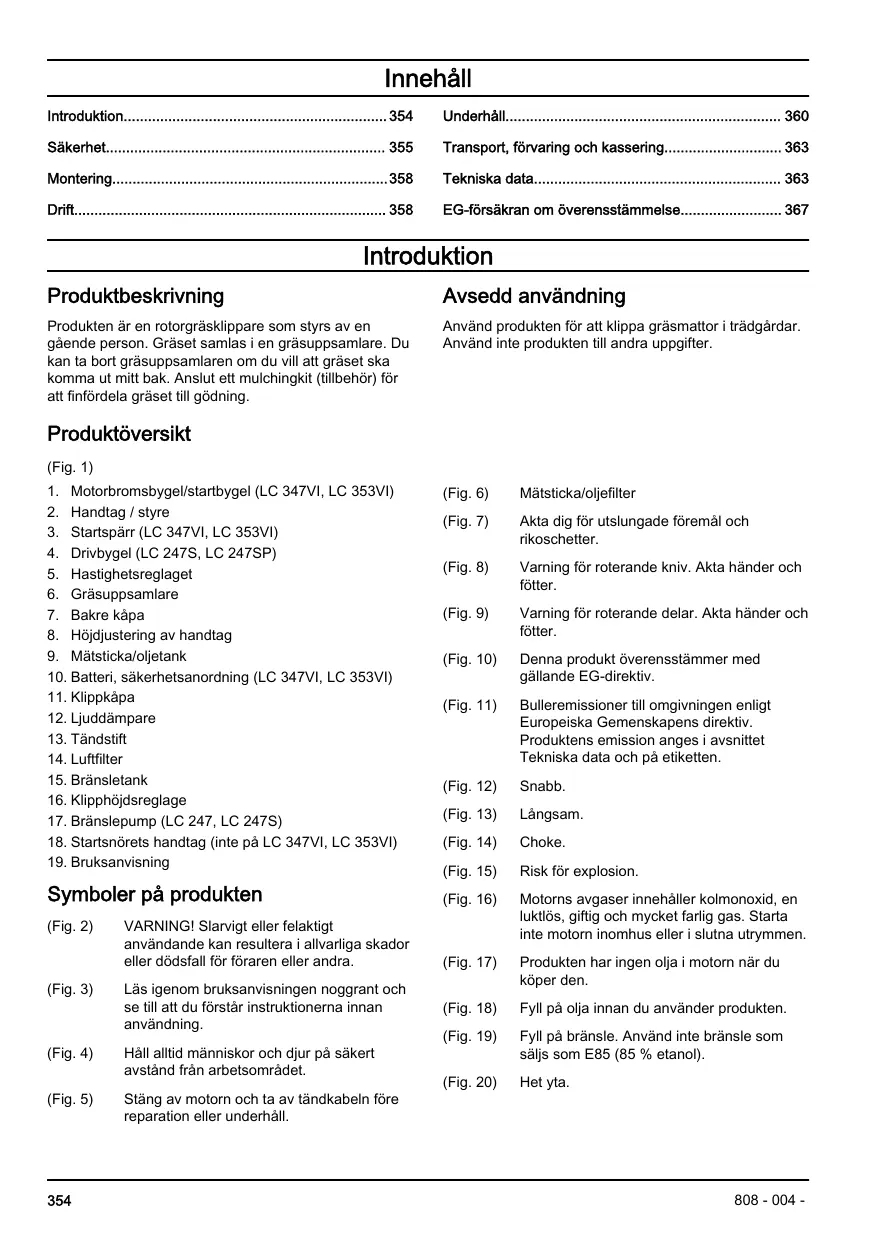

Introduktion

Produktbeskrivning

Produkten ar en rotogräsklippare som styrs av en gäende person. Gräset samlas i en gräsuppsamlare. Du kan ta bort gräsuppsamlaren om du vill att graset skakomma ut mitt bak. Anslut ett mulchingkit (tillbehör) for att finfördela graset till gösning.

Produktoversikt

(Fig. 1)

1. Motorbromsbygel/startbygel (LC 347VI, LC 353VI)
2. Handtag / styre
3. Startsparr (LC 347VI, LC 353VI)
4. Drivbygel (LC 247S, LC 247SP)
5. Hastighetsreglaget
6. Grasuppsamlare
7. Bakre kapa
8. Höjdjustering av handtag
9. Mätsticka/oljetank
10. Batteri, sakerhetsanordning (LC 347VI, LC 353VI)
11. Klippkäpa
12. Ljuddampare
13. Tändstift
14. Luftfilter
15. Bransletank
16. Klipphöjdsgrelage
17. Branslepump (LC 247, LC 247S)
18. Startsnörets handtag (inte på LC 347VI, LC 353VI)
19. Bruksanvisning

(Fig. 2) VARNING! Slarvigt aller felaktigt
användende kan resultera i allvariga skador
eller dödsfall foröraren aller andra.
Fig.3 LAsigenbruksanvisingen noggrant och se till att du forstar instruktionerna innan anvandning.
(Fig. 4) Håll alltid människor och djur på säkert avständ frän arbetsområdet.
(Fig. 5) Stäng av motorn och ta av tändkabeln fore reparation aller underhall.

Avsedd användning

Använd Produkten für att klippa gräsmattor i tradgårdar.
Använd inteprodukten till andra uppgifter.

(Fig. 6) Mätsticka/oljefilter
(Fig. 7) Akta dig for utslungade foremal och rikoschetter.
(Fig. 8) Varning for roterande kniv. Akta hander och fötter.
(Fig. 9) Varning for roterande delar. Akta hander och fötter.
(Fig. 10) Denna Produkt overensstämmer med gällande EG-direktiv.
(Fig. 11) Bulleremissioner till omgivningen enligt Europeiska Gemskapens direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten.
(Fig. 12) Snabb.
(Fig. 13) Långsam.
(Fig. 14) Choke.
(Fig. 15) Risk for explosion.
(Fig. 16) Motorns avgaser innehäller kolmonoxid, en luktlös, gifting och mycket farlig gas. Starta inte motorn inomhus aller i slutna utrymmen.
(Fig. 17) Produkten har ingen olja i motorn nar du koper den.
(Fig. 18) Fyll på olja innan du använderprodukten.
(Fig. 19) Fyll pa bransle. Anvand inte bransle som saljs som E85 (85% etanol).
(Fig. 20) Het yta.

(Fig. 22) Avlagsna sakerhetsbrytaren (battery) innan du utfor underhallsarbete ether lamnar produkten obevakad.

(Fig. 21) Kod som kan skannas.

Notera: Övriga symboler/dekaler på produit avser specifica krav for certiferingar på vissa kommersiella marknader.

Euro V-utslapp

WARNING: Manipulering av motorn upphäver EG-typgodkannandet für den har Produkten.

Produktansvar

Enligt lagstiftningen for Produktansvar ansvarar vi inte for skador som var produit orsakar om:

• Produkten reparas felaktigt
• Produkten repareras med delar som intekommen From tillverkaren aller inte har godkants av tillverkaren
• Produkten har ett tillbehör som intekommen frän tilverkaren eller inte har godkänts av tilverkaren
• Produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Sakerhet

Sakerhetsdefinitioner

Varningar, forsiktighetsatgärder och anmärkningar
används for att betona speielt viktiga delar i
bruksanvisingen.

VARNING: Används om det finns risk für skador eller dödsfall für foraren aller kringstaende om anvisingarna i braupsanvisingen inte följs.

OBSERVERA: Används om det finns risik for skada på produits, annat material eller det angransande området om anvisningarna i bruksanvisnings inte föls.

Notera: Används für att ge mer information som ar nödvändig i en viss situation.

Allmanna sakerhetsanvisiningar

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Denna produkt ar farlig om den anvands auf fel satt, och om du inte ar forsigtik. Skada erder ödsfall kan intraffa om du inte foljer säkerhetsinstruktionerna.
• Denna produit alstrar ett elektromagnetiskt falt under drift. Detta falt kan under vissa omständigheter ge paverkan på aktiva eller passiva medicinska implantat. For att reducera risiken for omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi daffor personer med implantat att rådgöra med likare Samuel tilverkaren av det medicinska implantatet innanenna produit anvands.
• Var alltid försiktig och använd sunt fornuft. Om du inte vet hur du ska användaprodukten i en särskild

situation sku du stanna den och tala med en Husqvarna-aterforsäljare innan du fortsätter.

Tänk på att Föraren kommer att hällas ansvarig for olyckor som involverar andra manniskor eller deras eigendom.
- Hall produit ren. Se till att du kan lasa skyltar och dekaler tydligt.
- Lat inte相关政策�produkten om du inte ar saker att personen har laut och forstär innehallet i bruksanvisingen.
- Lat inte barn användaprodukten.
Häll barn borta frän klippområdet. En vuxen person maste vara narvarande hela tiden.
- Låt inte en personutan kännedom om instruktionerna användaprodukten.
- Overvaka alltid en person med nedsatt fysisk eller mental kapacitet som anvander Produkten. En vuxen person maste vara narvarande hela tiden.
- Använd aldrig Produkten om du ärrott, sjuk aller om du är paverkat av akhol, droger aller lakemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.
Anvand inteprodukten om den artrasig.
- Modificera aldrig den hare Produkten och använd den inte om det ar mögigt att den har blivit modifierad av andra.

Sakerhet iarbetsomradyet

WARNING: Läs varningsinstruktionerna. nedan innan du använderprodukten.

• Ta bort föremål somgrenar, kvistar och stenar frän arbetsområdet innan du använder produkten.

• Objekt som slár mot skärutrustningen kan slungas ut och orsaka skador på personer och foremål. Hall alltid manniskor och djur på säkert avständ fränprodukten.

• Använd aldrig Produkten i dāligt väder, som dimma, regn, härd vind, extrem kyla och risk für blixtnedslag. Det ar ansträngende att använda Produkten i dāligt väder er那儿 fuktiga erlor va tplatser. Dāligt väder kan leda till farliga forhällanden, t.ex. hala ytor.

• Håll utkik after personer, föremål och situationer som kan forhindra saker användning avprodukten.
  Häll utkik after hinder, som rotter, stenar, grenar, gropar och diken. Längt gräs kan dölja hinter.
• Det kan vara farligt att klippa gräs i sluttningar.
  Använd inteprodukten i terräng som lutar merän 15^ .
• Klipp tvårs over sluttningar. Inte upp och ned.
• Var uppmärksam när du närmar dig dolda hörn och foremål som skymmer sikten.

Arbetssakerhet

WARNING: Läs varningsinstruktionerna neden innan du använderprodukten.

• Använd enbart den har Produkten für att klippa gräsmattor. Det ar inte tillåt et att använda den for andra uppgifter.
  Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 356.
• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.
• Starta aldrig motorn i ett stangt utrymme aller nara brandfarliga material. Motoravgaserna ar heta och kan medfora gnomstor san kan orsaka brand.
• Använd inteprodukten utan att kniven och alla käpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.
• Se till att kniven inte slar emot foremål som stenar och rotter. Detta kan góra att kniven skadas och BOJA motoraxeln. En bojd axel orsakar kraftiga vibrationer och risken for att kniven lossnur blir mycket hög.
• Om kniven träffar att fremäl eller om det uppstär vibrationner skau du omedelbart stanna produits. Koppla bort tändkabeln frän tändstiftet. Kontrolera om det finns nagra skador på produits. Reparera skadorna eller låt en behörig serviceverkstad utföra reparationen.
• Fäst aldrig motorbromsbygeln permanent på handtaget nar motorn ar igäng.
• Ställprodukten på att stabil plant underlag och starta den. Se till att kniven inte vidrör marken aller andra foremål.
• Håll dig alltid bakomprodukten nar du använden den.
• Lát alla hjul stà pa marker och hall bada händerna pa handtaget na du anvander produits. Hall händer och fötter borta frán de roterande knivarna.
  Luta inte Produkten nar motorn ar igang.
  Var forsiktig nár du drarproduktenbakat.
  Lyft aldrig upp Produkten nr motorn ar igang. Om du maste lyta produkten sku du forst stanna motorn och koppla bort tandkabeln fran tandstiftet.

Gá inte baklänges nar du anvander Produkten.
Stang av motorn när du rör dig över områden utan gräs, t.ex. gängar av grus, sten och asfalt.
- Springinte med produit nar motorn ar igang. Gå alltid nar du använder produits.
Stang av motorn innan du andrar klipphjden. Gor aldrig justeringar med motorn igang.
- Lämna aldrig Produkten utanfor ditt synfalt med motorn igang. Stäng av motorn och se till att skärutrustningen inte roterar.

Sakerhetsinstruktioner for drift

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna neden innan du använderprodukten.

Personlig skyddsutrusting n inte elimineras skaderisken welt, men den reducrer arfecken av en skada vid att eventuelt olyckstillbud. Be din äterforsäljare om hjälp med att valja ratt utrustning.
Anvand horselskydd om ljudnivan ar hogre an 85 dB.
- Använd kraftiga halksakra kängor eller skor. Använd inte öppna skor och var inte barfota.
Använd tjockare langbyxor.
- Använd skyddshandskar vid behov, till exemplár du ansluter, undersöker eller rengör skärurstrustningen.

Sakerhetsanordningar på Produkten

WARNING: Läs varningsinstruktionerna nedan innan du använderprodukten.

• Använd inte en produit med defekta sakerhetsanordningar.
• Kontrollera sakerhetsanordningarna regelbundet. Om sakerhetsanordningarna ar defekta ska du prata med din Husqvarna serviceverkstad.

Kontrollera klippkapan

Klippkāpan dāmpar vibrationerna och minskar risken for skador orsakade av kniven.

• Undersök klippkāpan for att se till att)där inte finns nagra skador, t.ex. sprickor.

VARNING: Ett defekt batteri minskar** produktens sakerhet. Använd alltid att batteri som ar godkänt av tillverkaren.

Batteriet ger kraft till elstart och ar en sakerhetsanordning som forhindrar oavsiktlig start. Ta ur batteriet nar du inte anvander Produkten och nar den ar obevakad.

Motorbromsbgel

Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn och drivningen avaktiveras.

For att inspektera motorbromsen sku du starta motorn och sedan slappa motorbromsbyeln. Om motorn inte stannar inom tre sekunder sku du lata en godkänd Husqvarna-serviceverkestad justera motorbromsen.

(Fig. 23)

Startsparr

Pá modell LC 347VI, LC 353VI anecd
motorbromsbygel även som startbygel till startmotorn.
Gör en kontroll av startparren für att se till att den
hindrar drift av startmotorn.

1. Dra startbygeln i handtagets riktning (B).
   Startsparren stoppar rorelsen.
2. Tryck ut startspärren till höger (A). (Fig. 24)
3. Lossa startparren och se till att den går tillbaka till ursprungslaget.

Ljuddampare

Ljuddamparen häller ljudnivan till att minimum och leder bort motorns avgaser frän Föraren.

Använd inte Produkten utan eller med defekt luddämpare. En defekt luddämpare ökar ljudnivan och brandrisken.

WARNING: Ljuddamparen blir mycket verm under och after anvanding samt nar motorn går på tomgang. Var försiktig nara brandfarliga material och/eller angigor for att forhindra brand.

Branslesakerhet

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Starta inte Produkten om det finns bränds ileller motorolja på Produkten. Ta bort det önskade brändslet/oljan och látprodukten torka.
• Om du spilt brännle på kläderna skall dessa bytas omedelbart.
• Se till att inte fā bränse på kroppen, det kan orsaka personskador. Om du fār bränse på kroppen ska du använda tvāl och vatten für att ta bort bränset.
• Starta inteprodukten om motorn har en läcka. Undersök regelbundet om motorn lacker.
• Var fösaktig med bransle. Bransle ar brandfarlicht och angorna ar explosiva och kan orsaka skador eller dödsfall.

Undvik att andas in bransleangor da det kan orsaka personskador. Se till att det finns tillrackligt luftfliode.
Rokinte i narheten av branslet ellermotorn.
- Placera inga varma foremål i narheten av branslet aller motorn.
- Fyll inte på brännle nar motorn ar på.
- Se till att motorn har svalnat innan du fyller på brändsle.
- Innan duyller pa bransle bocr du oppna bransletankocket langsamt och forsiktigt slappa pa trycket.
- Fyll inte på bränds i motorn inomhus. Otilräckligt luftflöde kan orsaka skador eller dödsfall på grund av kväning eller kolmonoxidförgiftning.
- Dra at bransletankloket ordentlich. Om bransletankloket inte dras at ordentlich finns det en risk for brand.
- Flyttaprodukten minst 3m fran den plats darr du fyllde pa tanken innan du startar den.
- Fyll inte upp tanken welt. Värme gör att brändslet expanderar. Lämna lite plats langst upp på tanken.

Sakerhetsinstruktioner for underhall

WARNING: Läs varningsinstruktionerna. nedan innan du använderprodukten.

• Motorns avgaser innehälter kolmonoxid, en luktlos, gifting och mycket farlig gas. Starta inte motorn inomhus aller i slutna utrymmern.
• Innan du utfor unterhalb på produiten sku du stanga av motorn och ta bort tandkabeln frän tändstiftet. Pá LC 347VI, LC 353VI sku du även ta ur batteriet.
• Använd skyddshandskar när du ut För unterhäll på skärurtrustningen. Kniven ar mycket vass och skärskador uppstår lätt.
• Tillbehör ochändringar avprodukten som inte godkänts av tillverkaren kan orsaka allvarla skador eller dödsfall. Modifiera inteprodukten. Använd endast tillbehör som godkänts av tillverkaren.
• Om unterhalb inte utförs korrekt och regelbundet ökar risiken for personskador och skador på Produkten.
• Utför endast unterhalb enligt anvisingarna i den har bruksanvisingen. All annan service mäste utforas av en godkänd Husqvarna-serviceverkstad.
• Lát en godkänd Husqvarna-serviceverkstad utföra service påprodukten regelbundet.
• Byt ut skadade, slitna och trasiga delar.

Montering

Introduction

WARNING: Innan du monterar produkten ske du lasa sakerhetskapitlet. På LC 347VI, LC 353VI ske du även ta ur batteriet.

Montera handtaget

1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av sparen pa produits vänstra och högra sida. (Fig. 25)
3. Ställ in handtagshöjden till att av två tillgängliga lagen.
4. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör ett klick. (Fig. 26)
5. Dra at vreden helt.

Stalla in Produkten i transportläge

1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av sparen pa produits vänstra och högra sida. (Fig. 25)
3. Vik handtaget framát. (Fig. 27)

Stalla in Produkten iarbetsläge

1. Vik handtaget till uppratt lage.(Fig.28)
2. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör ett klick. (Fig. 26)
3. Dra at vreden welt.

Montera gräsuppsamlaren

1. Fäst gräsuppsamlarens ram i gräsbehällaren, med behällarens stela del nedät. Häll ramens handtag ovanpå gräsbehällaren. (Fig. 29)

2. Satt fast den nedre delen av grasuppsamlarens ram i sparet pada undersidan av grasuppsamlaren.

3. Fäst gräsbehällaren på gräsuppsamlarens ram med klammorna. (Fig. 30)
4. Lyft den bakre kapan.
5. Fäst gräsuppsamlaren i den övre kanten på chassit.
6. Satt den nedre delen av grasuppsamlaren i grasutkastkanalen. (Fig. 31)

Montera mulchingpluggen (tillbehör)

1. Lyft upp den bakre kapan och ta loss grasuppsamlaren.
2. For in mulchingpluggen i utkastkanalen. (Fig. 32)
3. Byt ut kniven mot mulchingkniven som tillhandahalls i mulchingsatsen. Se Byta knivar pa sida 361.

Klippa gräset utan en gräsuppsamlare eller mulchingplugg monterad

• Lyft upp den bakre kāpan och ta loss gräsuppsamlaren.
• Om en mulchingplugg och en mulchingkniv ar monterade tar du bort dem.
  Stäng den bakre kapan innan du anvander Produkten.

När du använder Produkten kastas gräsklippet ut under den bakre kapan.

Drift

Introduction

VARNING: Innan du anvander produit\ måste du lasaigenom och Första kapitlet om\ sakerhet.

Husqvarna Connect

Husqvarna Connect ar en kostnadsfri app for mobila eheter. Husqvarna Connect-appen utokar Funktionerna for Husqvarna-produkten:

• Mer produitinformation.
  Information om, och hjälp med,produkdelar och service.

Bóra anvanda Husqvarna Connect

1. Hämta Husqvarna Connect-appen på din mobila enchet.
2. Utför registrieringen i Husqvarna Connect-appen.
3. Följ instruktionerna i Husqvarna Connect-appen for att ansluta och registreraprodukten.

1. Läsigen braupsanvisingen noggrant och se till att du Förstär instruktionerna.
2. Undersök skärutrustingen for att se till att den är korrekt monterad och justerad. Se Kontrollera skärutrustingen på sida 361.

3. Fyll bransletanken. Se Fylla pa bransle pa sida 359.

4. Fyll oljetanken och kontrollera oljenivån. Se Kontrollera oljenivån på sida 361.

Fylla på brännsle

Använd miljoanpassad bensin/alkylatabensin om det finns. Om miljoanpassad bensin/alkylatabensin inte finns tillganglig ska du anvanda blyfri bensin eler blyad bensin av hög kvalitet med ett oktantal på minst 90.

OBSERVERA: Använd inte bensin med ett oktantal lagre an 90 RON (87 AKI). Det kan orsaka skador på Produkten.

1. Öppna tankkletter langsamt für att släppa på trycket.
2. Fyll på langsamt med en bransledunk. Om du spiller branske ska da ta bort det med en trasa och lata bensinresterna avdunsta.
3. Torka rent runt bransletankkocket.
4. Dra at bransletankloket ordentlich. Om braansletankloket inte dras at ordentlich finns det en risk for brand.
5. Flyttaprodukten minst tre meter fran den plats darr du fyllde pa tanken innan du startar den.

Stalla in klipphöjden

Klipphofden kan justeras i sex nivaer.

1. Flytta klipphöjdsspaken bakat for att sanka klipphöjden.
2. Flytta klipphofdsspaken framat for att hoja klipphofden. (Fig. 33)

OBSERVERA: Ställ inte in for lög klippöjd. Knivarna kan träffa marken om grässmattans yta inte ar plan.

Starta Produkten

• Se till att tandkabeln ar ansluten till tandstiftet.

Manuell start (inte pà LC 347VI, LC 353VI)

1. For LC 247, LC 247S: Första gangen du starterprodukten trycker du pa bransleblasan 5 ganger. Nasta gang du starterproduken när motorn ar kalltrycker du pa bransleblasan 3 ganger.
2. Stå bakomprodukten.
3. Hall motorbromsbysgeln mot handtaget. (Fig. 34)
4. Håll i startsnörets handtag med höger hand.
5. Dra langsamt i startsnöret tills du känner ett motstand.
6. Dra kraftigt for att starta motorn.

WARNING: Virainte startsnoret runt handen.

Elstart (LC 347VI, LC 353VI)

1. Se till att batteriet ar aktiverat och laddat. Se Starta batteriet på sida 361.
2. Anslut batteriet till motorn. (Fig. 35)
3. Tryck ut startspärren till höger (A).
4. Dra startbygeln (B) mot handtaget for att starta startmotorn. Startmotorn stannarRARY motorn startar. (Fig. 24)

Anvanda drivningen på hjulen

For LC 247S, LC 247SP: Dra drivbygeln i handtagets riktning. (Fig. 36)
For LC 347V, LC 347VI, LC 353V, LC 353VI: Starta drivningen på hjulen med hastighetsreglaget på handtagets vänstra sida. För hastighetsreglaget framåt for att öka varvtalet och bakål for att minska varvtalet. (Fig. 37)
- Innan du drar produkten bakat, stäng av drivenheten och putta frem den ca 10 cm.
- Slapp drivbygeln for att koppla ur drivningen, t.ex.\ när du gär nara eth hinder.

Stanga av Produkten

For att stanga av motorn ska du slappa motorbromsbygeln.

Ta ur batteriet

For att forhindra oavsktig start av motorn sca du ta ur batteriet pa modell LC 347VI, LC 353VI纳税dkten inte ar i drift.

1. Tryck på spärrknapparna (A) och dra ut batteriet. (Fig. 38)

Fà ett bra résultat

• Använd alltid en vass kniv. En slö kniv ger ott ojemn resultat och græsets snittyta blir gul. En vass kniv forbrukar minde energiaantt en slö gul.
• Klippinte mer'an en tredjedel av græsets langd. Klipp Först med hög klipphöjd. Undersök resultatet och sank klipphöjden till en lamplig niva. Om graset ar vändigt langt kan du kora sakta och klippa två ganger vid behov.
• Klipp i olika riktninger varje gäng for att undvika rändere grasmattan.

Underhäll

Introduction

WARNING: Innan du utfor underhall maste du lasa och forsta kapitlet om sakerhet.

For allt service- och reparationsarbete på Produkten kravs särskild utbildning. Vi garanter att du kan fä en fackmannamassig reparation och service utförd. Om din äterförsäljare inte ar en serviceverkstad kan du tala med dem für information om narrmaste serviceverkstad.

Underhällsschema

VARNING: Pá modell LC 347VI, LC 353VI ská du allid tā ur batteriet innan du utfor unterhäll, reparaciones ell rengör produits.

Underhällsintervallen beräknas utifrän daglig användning avprodukten. Intervallen ärdras omprodukten inte används dagligen.

Fornderhall som markeras med * skud se anvisningarna i Sakerhetsanordninger pa Produkten psa sida 356.

Underhäll	Dagligen	Varje vecka	Varje mankind
Utför en allmän inspektion	X
Kontrollera oljenivân	X
Rengörprodukten	X
Kontrollera skärutrustningen	X
Kontrollera klippkåpan och skyddskåpan*	X
Kontrollera motorbromsbygeln*	X
Kontrollera batteriet*	X
Kontrollera ljuddämparen*		X
Kontrollera tändstiftet		X
Byt olja (första gängen after fem timmars användning, sedan after var 50:e timmes användning)			X
Byt luftfilter (after 50 timmars användning)			X
Kontrollera brändlesystemet			X

Allmaninspection

• Se till att alla skruvar och muttrar på produiten År korrekt Åtdragna.

Rengora Produkten utvändigt

Använd en borste für att ta bort liv, gräs och smuts.
- Kontrollera att luftintaget på motorns ovensida inte är igentäppt.
- Undvik att använda högtryckstvätt när du rengör maskinen.

• Om du anvander vatten for att rengöraprodukten skadu inte spelə vatten direkt pa motorn.

Rengöra insidan av klippkåpan

1. Tömbensintanken.
2. Placera Produkten på sidan med ljuddämparen nedat.

OBSERVERVA: Om Produkten placeras med luftfiltret nedat kan motorn skadas.

1. Spola av klippkåpans insida med vatten.

Kontrollera skärutrustningen

VARNING: För att forhindra oavsiktlig start skau du ta bort tandkabeln frän tändstiftet.

WARNING: Använd skyddshandskar när du utfor underhäll pa skärutrustningen. Kniven ar mycket vass och skärskador uppståt tatt.

1. Kontrollera sö att skärutrustningen inte ár skadad eller har sprickor. Byt alltid ut skadad skärutrustning.
2. Titta på kniven for att se om den ar skadad aller slo.

Notera: Kniven maste balanseras när den har slipats.
Lät en serviceverkstad slipsa, byta och balansera kniven.
Om du träffar ett hinder som gör attprodukten stannar skä du byta ut den skadade kniven. Lät serviceverkstaden bedöma om kniven kan slipsas aller maste ersättas.

Byta knivar

1. Las kniven med en trabit. (Fig. 39)
2. Ta bort knivbulten.
3. Tag bort kniven.
4. Kontrollera knivstödet och knivbulten for att se om det finns skador.
5. Kontrollera motoraxeln for att se till att den inte ar böjd.
6. När du monterar en ny kniv sku du rikta knivens vinklade andar mot klippkapan. (Fig. 40)
7. Se till att kniven ar i linje med motoraxelns mitt.
8. Lás kniven med en träbit. Montera fjaderbrickan och dra at bulten och brickan med ett vridmoment pa 70 Nm. (Fig. 41)
9. Dra runt kniven for hand och se till att den roterar fritt.

WARNING: Använd kraftiga
arbetshandskar. Kniven är mycket vass
och skärskador uppstårätt.

1. Starta Produkten für att testa kniven. Om kniven inteär korrekt monterad känner du vibrationer iprodukten ell er sa ar klippresultat otillfredsstallande.

Kontrollera oljenivan

OBSERVERA: För låg oljenivå kan orsaka allvarliga motorskador. Kontrollera oljenivān innan du startarprodukten.

1. Ställprodukten på plan mark.

2. Ta bort oljetanklocket med matstickan.

3. Torka av oljan frän matstickan.

4. Satt tillbaka matstickan welt i oljetanken for att fa en korrekt bild av oljenivan.
5. Ta bort matstickan.
6. Kontrollera oljenivän på matstickan.
7. Om oljenivan ar lag ska du fylla pa med motorola och kontrollera oljenivan igen.

Byta motorolja

WARNING: Motorolja ar mycket het direkt after att motorn stoppats. Lat motorn svalna innan du tapping ur motoroljan. Om du spiller olja på huden ska du rengóra med tvål och vatten.

1. Använd Produkten tills bransletanken ar tom.
2. Ta bort tandkabeln fran tandstiftet.
3. Ta bort oljetanklocket.
4. Ställ en behällare underprodukten att samla upp motoroljan i.
5. Luta encheten for att tappa ur motoroljan fran oljetanken.
6. Fyll pny motorola av den typ som rekommenderas i Tekniska data pa sida 363.
7. Kontrollera oljenivan. Se Kontrollera oljenivan paskida 361.

WARNING: Ett defekt batteri minskar** produktens sakerhet. Använd alltid att batteri som ar godkänt av tillverkaren.

Batteriet ger kraft till elstart och ar en sakerhetsanordning som forhindrar oavsiktlig start. Ta ur batteriet nar du inte anvander Produkten och nar den ar obevakad.

Starta batteriet

Du maste starta batteriet innan du anvander det for Första gangen.

1. Satti batteriet i laddaren, se Ladda batteriet pa sida 361.
2. Vänta tills minst en grön lampa tand, i cirka tio sekunder.
3. Anslut batteriet till motorn, se Elstart (LC 347VI, LC 353VI) pa sida 359.

Ladda batteriet

Om bara en uller om ingen indikatorlampa pa batteriet ar tand maste batteriet laddas. Det tar en timme att ladda upp ett tomt batteri. Batteriet skadas inte vid kortare laddningstid.

1. Satt i batteriet i batteriladdaren. (Fig. 42)

2. Anslut batteriladdaren till ett strömuttag, 220 V, 50 Hz.

Status for batteriladdning

LED-display på batteriet	Status
Lysdiod 1 blinkar	0-25 %
Lysdiod 1 lyser, 2 blinkar	25-50%
Lysdioderna 1 och 2 lyser, 3 blinkar	50-75 %
Lysdioderna 1, 2 och 3 lyser, 4 blin- kar	75-100%
Lysdioderna 1, 2, 3 och 4 lyser	Fulladdat

Lampindikator på batteri-laddaren	Status
Fast röttljus	Batteriet laddas
Blinkande röttljus	Batteriet är für varmt ochkommen att böjar laddasnär temperaturen är kor-rekt
Fast gröttljus	Batteriet är fulladdat
Blinkande röttt och gröttljus	Batteriet är skadat ochmåste bytas ut

Luftfilter

Ett langle anvant luftfilter kan aldrig bli fullstandigt rent.
Byt luftfiltret regelbundet.

Alla modeller utom LC 247, LC 247S har pappersfilter. LC 247, LC 247S har ett skumplastfilter.

Notera: Byt alltid ut ett skadat luftfilter.

Rengora pappersfiltret

1. Ta bort luftfilterkapan och pappersfiltret.
2. Sla filtrt mot en plan yta for att fä partiklarna att falla av.

OBSERVERA: Använd inte lösningsmedel eller tryckluft für att rengörä pappersfiltret.

1. Satt tillbaka luftfiltret. Se till att luftfiltret ligger helt tatt mot luftfilterhällaren.
2. Satt tillbaka luftfilterkapan.

Rengora skumplastfiltret

1. Ta bort luftfilterkapan och skumplastfiltret.
2. Rengör skumplastfiltret med tvål och vatten.

3. Spola av skumplastfiltret med rent vatten.

4. Pressa ut vattnet fran skumplastfiltret och lat det torka.

OBSERVERA: Använd inte tryckluft. Det kan orsaka skador på skumplastfiltret.

1. Smörj skumplastfiltret med motorolja.
2. Tryck en ren trasa mot skumplastfiltret for att fà bort überflödig olja.
3. Satt tillbaka luftfiltret. Se till att luftfiltret ligger helt tatt mot luftfilterhällaren.
4. Satt tillbaka luftfilterkapan.

Sà undersöker du tändstiftet

OBSERVERA: Använd alltid
rekommenderad tändstiftstyp. Fel typ av
tändstift kan orsaka skador på Produkten.

• Undersök tändstiftet om motorn har lög effekt, är svår att starta eller inte fungerar korrekt vid tomgangsvarvtal.
  Följ dessa instruktioner om du vill minska risken for oönskat material på tändstiftets elektroder:

a) Se till att tomgangsvarvtalet ar korrekt justerat.
b) Se till att branslebandningen ar korrekt.
c) Se till att luftfiltret ar rent.

• Om tändstiftet ar smutsigt rengör du det och ser till att elektrodavstandet ar korrekt, se Tekniska data pá sida 363. (Fig. 43)
• Byt ut tandstiftet vid behov.

Kontrollera branslesystemet

• Kontrollera bransletanklocket och tätningen till bransletanklocket for att se till att det inte finns nagra skador.
• Kontrolera brändeslangen für att se till att ingetläckage forekommcr. Om brändeslangen ar skadadka du lata en serviceverkstad byta ut den.

Justera kopplingsvajern

Om drivningen känns langsam mäste kopplingsvajern justeras.

1. För att öka drivhastigheten skä du vrida justerskruven moturs.
   Notera: Om drivningen ar aktiverad naru inte drar drivbygeln maste kopplingsvajern forlängas.
2. For att frolnga kopplingsvajern och minska drivhastigheten skau du vrida justerskruven medurs. (Fig. 44)
   Om drivningen fortfarande känns langsam after justeringen skau du lata en godkänd serviceverkstad byta ut drivremmen.

Justera kopplingsvajern for justerbar hastighet (LC 347V, LC 347VI, LC 353V, LC 353VI)

Om motorn startas och den lagsta hastigheten inte kan koplas in maste hastighetsregleringen justeras.

1. For att oka drivhastigheten ska du vrida justerskruven moturs.

Notera: Om drivningen ar aktiverad nar hastighetsregleringen inte används maste kopplingsvajern forlangas.

1. For att forlnga kopplingsvajern och minska drivhastigheten skau du vrida justerskruven medurs. (Fig. 44)

Om drivningen forfarande känns langsam after justeringen skau du lata en godkänd serviceverkstad byta ut drivremmen.

Transport, forvaring och kassering

Transport och forvaring

• Vid Förvaring och transport avprodukten och branslet skau du se till att det inte förekomer námgot lättacke eller avgaser. Gnistor erller öppen eld, t.ex. frän elektriska apparater eller pannor, kan orsaka brand.
• Använd alltid godkända behällare für transport och forvaring av bränsl.
• Töm brönsetanken innan du placerarprodukten for Förvaring under en langre tid. Kassera brönset på lamplig anvisad plats

• Fästprodukten ordentlich under transport für att forhindra skador och olyckor.
  Forvara Produkten i ett LAST utrymme for att forhindra atkomst for barn eller personer som inte ar behöriga.

• Förvaraprodukten på en torr och frostfri plats.

Kassering

Följ lokala atervinningsbestammelser och tillämpiga forordering.
- Kassera alla kemikalier, som olja och frotskyddsmedel, vid en serviceverkstad eller på lamplig anvisad plats.
Närprodukten inte langre används skau du skickaden till en Husqvarna-aterforsäljare eller lamna den till en atervinningsstation.
Kassera batteriet vid en serviceverkstad eller kassera det på anvisad plats for forbrukade batterier.

Tekniska data

	LC 247	LC 247S	LC 247SP	LC 253S
Motor
Varumärke	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Slagvolym, cm3	125	125	140	163
Varvital, varv/min	2 900	2 900	2 900	2 800
Nominell motoreffekt, kW 241	1,8 @ 2 900	1,8 @ 2 900	2,1 @ 2 900	2,4 @ 2 800
Tändsystem
Tändstift	Champion QC12YC	Champion QC12YC	Champion QC12YC	Champion XC92YC
Elektrodgap, mm	0,5	0,5	0,5	0,5
Brännsle-/smörjsystem
Bränsle, blyfritt, minsta oktantal	90	90	90	90
Volymbensintank, liter	0,8	0,8	0,8	1,0
Volym oljetank, liter	0,5	0,5	0,5	0,5
Motorola 242	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vikt
Med tomma tankar, kg	27,5	29,5	30,0	32,4
Bulleremissioner 243
Ljudeffektnivå, uppmätt dB (A)	96	96	94	96
Ljudeffektnivå, garanterad LwA dB(A)	96	96	96	97
Ljudnivåer 244
Ljudtrycksnivå vid användarens öra, dB (A)	85	85	84	85
Vibrationsnivåer 245
Handtag, m/s2	3,4	3,4	3,4	4,0
Skärutrustning
Klipphöjd, mm	20-75	20-75	20-75	20-75
Klippbredd, mm	470	470	470	530
Kniv	Uppsamling	Uppsamling	Uppsamling	Uppsamling
Artikelnummer	5882755-10	5882755-10	5882755-10	5797972-10
Gräsupsamlarens kapacitet, l	55	55	55	60
Drivning
Hastighet, km/h	-	4	4	4
Starta
Elektrisk startmotor	Nej	Nej	Nej	Nej
Batteri	-	-	-	-

	LC 347V	LC 347VI	LC 353V	LC 353VI
Motor
Varumärke	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton

242 Använd motorola av kvalitet SF, SG, SH, SJ aller högre. Se viskositetsdiagrammet i motortilverkarens bruksanvisning och väl den basta viskositeten baserat på forvändt odumhustemperatur.
243 Emission av buller till omgivningen uppmatt som Ijudeffekt (L_WA) enligt EG-direktiv 2000/14/EG.
Ljudtrycksniva enligt ISO 5395. Redovisade data for ljudtrycksniva har ett typisk sporidningsmatt (standardav-vikelse) pa 1,2 dB(A).
245 Vibrationsnivā enligt ISO 5395. Rapporterade data für vibrationsnivā har en typisk statistisk spridning (stand- ardavvikelse) på 0,2 m/s².

	LC 347V	LC 347VI	LC 353V	LC 353VI
Slagvolym, cm3	163	163	163	163
Varvital, varv/min	2 900	2 900	2 800	2 800
Nominell motoreffekt, kW 246	2,4 @ 2 900	2,6 @ 2 900	2,4 @ 2 800	2,6 @ 2 800
Tändsystem
Tändstift	Champion XC92YC	Champion XC92YC	Champion XC92YC	Champion XC92YC
Elektrodgap, mm	0,5	0,5	0,5	0,5
Bränsle-/smörjsystem
Bränsle, blyfritt, minsta oktantal	90	90	90	90
Volymbensintank, liter	1,0	1,0	1,0	1,0
Volym oljetank, liter	0,5	0,5	0,5	0,5
Motorola 247	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vikt
Med tomma tankar, kg	30,0	32,0	32,8	34,2
Bulleremissioner248
Ljudeffektnivà, uppmätt dB (A)	95	95	96	96
Ljudeffektnivà, garanterad LwA dB(A)	96	96	97	97
Ljudnivaer249
Ljudtrycksnivà vid användarens öra, dB (A)	84	84	85	85
Vibrationsnivær250
Handtag, m/s2	4,2	4,2	4,0	4,0
Skärutrustning
Klipphöjd, mm	20-75	20-75	20-75	20-75
Klippbredd, mm	470	470	530	530
Kniv	Uppsamling	Uppsamling	Uppsamling	Uppsamling
Artikelnummer	5882755-10	5882755-10	5797972-10	5797972-10
Gräsupsamslarens kapacitet, l	55	55	60	60

246 Motors angivna märkeffekt ar medelvardet for nettoeffekten (vid det specificerade varvtalet) hos en typisk Produktionsmotor for den motormodell som matts enigt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika fran detta.Varde.Den faktiska effektehns den motor som ar installerad i slutprodukten kommer att bero pa driftshastigheten, omgivnings eigenskaper och andere faktorer.
247 Använd motorolja av kvalitet SF, SG, SH, SJ aller högre. Se viskositetsdiagrammet i motortillverkarens bruksanvisning och välj den bösta viskositeten baserat på forvändtad utomhustemperatur.
248 Emission av buller till omgivningen uppmatt som ljudeffekt (L_WA) enligt EG-direktiv 2000/14/EG.
Ljudtrycksniva enigt ISO 5395. Redovisade data for ljudtrycksniva har att typisk spridningsmatt (standardav-vikelse) pa 1,2 dB(A).
250 Vibrationsnivā enligt ISO 5395. Rapporterade data für vibrationsnivā har en typisk statistisk spridning (stand- ardavvikelse) på 0,2 m/s².

	LC 347V	LC 347VI	LC 353V	LC 353VI
Drivning
Hastighet, km/h	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Starta
Elektrisk startmotor	Nej	Ja	Nej	Ja
Batteri	-	Lithiumjon, 10,8V/15,7 Wh	-	Lithiumjon, 10,8V/15,7 Wh

EG-forsakran om overensstammelse

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], forsakrar harned att-grasklippma Husqvarna LC 247, LC 247S, LC 247SP, LC 253S, LC 347V, LC 347VI, LC 353V och LC 353VI med serialummer 2016xxxxxx och uppatt uppfyller kraven i RÄDETS DIREKTIV:

av den 17 maj 2006 "angäende maskiner" 2006/42/EG
av den 26 februari 2014 "angäende elektromagnetisk kompatilitet" 2014/30/EU
av den 8 maj 2000"angäende emission av buller i miljon" 2000/14/EG

Information om bulleremissioner finns i avsnittet Tekniska data.

Foljande standarder har tillampats:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN ISO 14982

Om inte annat anges ar ovan angivna standarder de senast offentliggjorda versionerna.

Anmalt organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har utfardat rapporter om bedömning av overensstammelse entsigt bilaga VI till RÄDETS DIREKTIV av den 8 maj 2000 angäende emissioner av buller till omgivningen, 2000/14/EG.

Certifikatet har nummer: 01/901/264, 01/901/265, 01/901/281, 01/901/282

Huskvarna, 2016-11-01

Claes Losdal, utvecklingschef/trädgårdsvrodukter (auktoriserad representant für Husqvarna AB somt ansvarig for teknikt underlag)

Icindekiler

Giris 368

Güvenlik. 369

Montaj. 372

Kullanim 372

Bakim 374

Taśima, depolama ve atma. 377

Teknik veriler 377
