Produkttype	Roterende skyvegressklipper
Merke	Husqvarna
Modell	LC 247S
Motor	Briggs & Stratton, 125 cm³, 1,8 kW ved 2900 o/min
Vekt (tomme tanker)	29,5 kg
Klippebredde	470 mm
Klippehøyde	20-75 mm, justerbar på 6 trinn
Kapasitet gressoppsamler	55 L
Hjuldrift	Ja, hastighet 4 km/t
Start	Manuell (startkabelhåndtak)
Drivstoff	Blyfri bensin, oktantall min. 90
Drivstofftankkapasitet	0,8 L
Motorolje	SAE 30 eller SAE 10W-30, kapasitet 0,5 L
Tennplugg	Champion QC12YC, gap 0,5 mm
Lydeffektnivå	96 dB(A) målt, 96 dB(A) garantert
Lydtrykknivå	85 dB(A) ved brukerens øre
Vibrasjonsnivå (håndtak)	3,4 m/s²
Sikkerhet	Motorbrems, klippedeksel, bakdeksel
Luftfilter	Av plastskum, kan rengjøres med vann og såpe
Valgfritt tilbehør	Mulchingssett (plugg + kutterblad)
Tiltenkt bruk	Klipping av gress i private hager
Transport og lagring	Sammenleggbart håndtak, tøm drivstoff før lengre pause

Ofte stilte spørsmål - LC 247S HUSQVARNA

Hvordan justerer jeg klippehøyden på gressklipperen LC 247S?

Flytt klippehøydehendelen bakover for å senke høyden, fremover for å heve den. Høyden kan justeres på 6 trinn fra 20 til 75 mm.

Hvilken type drivstoff skal brukes?

Bruk blyfri bensin med et oktantall på minimum 90 RON (87 AKI). Unngå E85-drivstoff. Fyll tanken på 0,8 L og la det være plass til utvidelse.

Hvordan starter jeg gressklipperen LC 247S?

Sørg for at tennpluggen er tilkoblet. Første gang, trykk 5 ganger på primeren, deretter 3 ganger hvis motoren er kald. Hold motorbremshåndtaket mot styret og trekk i startkabelen.

Hva er kapasiteten til gressoppsamleren?

Gressoppsamleren har en kapasitet på 55 liter. Den festes ved å løfte bakdekselet og sette den inn i utkastkanalen.

Hvordan vedlikeholder jeg luftfilteret?

Filteret er av plastskum. Rengjør det med vann og såpe, skyll, klem ut vannet, tørk, og smør deretter med litt motorolje før du setter det tilbake.

Når skal jeg skifte motorolje?

Skift olje etter de første 5 timene med bruk, deretter hver 50 time. Bruk SAE 30 eller SAE 10W-30 olje, kapasitet 0,5 L.

Hvordan skifter jeg klippebladet?

Blokker bladet med en trekloss, fjern bolten, bytt bladet med skjærekanten vendt mot dekselet. Stram bolten til 70 Nm. Kontroller at det roterer fritt.

Gressklipperen vibrerer unormalt, hva gjør jeg?

Stopp motoren umiddelbart, koble fra tennkabelen. Sjekk om bladet er skadet eller feil festet. En bøyd aksel eller ubalansert blad kan forårsake vibrasjoner. Få reparert av et autorisert verksted.

Kan jeg bruke gressklipperen uten gressoppsamler?

Ja, løft bakdekselet og ta av oppsamleren. Du kan også feste et mulchingssett (tilbehør) for å kverne gresset og la det ligge igjen som gjødsel.

Hvilket tiltrekkingsmoment for bladbolten?

Bladbolten må strammes til et moment på 70 Nm. Bruk en momentnøkkel for å sikre riktig festing.

BRUKSANVISNING LC 247S HUSQVARNA

Sádan samles graesopsamleren

• Kontroller, at taendkablet er tilsluttet til taendroret.

Manuel start (ikke pà LC 347VI, LC 353VI)

1. Fjern luftfilterdakslet og skumplastfilteret.
2. Rens skumplastfilteret med vand og saebe.
3. Skyl skumplastfilteret i rent vand.
4. Vrid vendet ud af skumplastfilteret, og lad det tøre.

Transport og opbevaring

Transport, oppbevaring og avhending. 247

Tekniske data. 247

EF-samsvarserklaering. 250

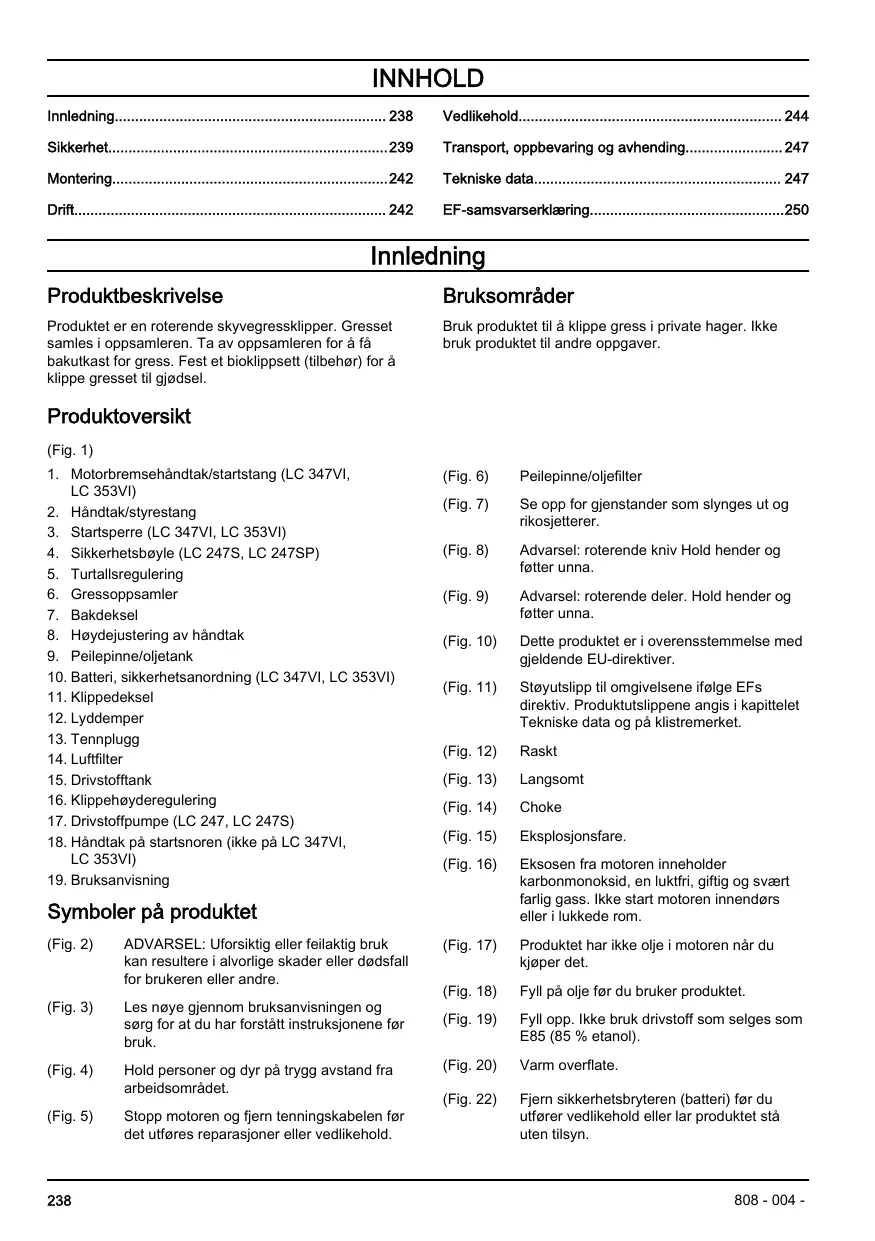

Innledning

Produktbeskrivelse

Produktet er en roterende skyvegressklipper. Gresset samles i oppssamler. Ta av oppssamleren for a fakbakutkast for gress. Fest et bioklippsett (tilbehør) for aklippe gresset til gjødsel.

Produktoversikt

(Fig. 1)

1. Motorbremsehandtak/startstang (LC 347VI, LC 353VI)
2. Handtak/styrestang
3. Startsperre (LC 347VI, LC 353VI)
4. Sikkerhetsbøyle (LC 247S, LC 247SP)
5. Turtallsregulering
6. Gressoppsamler
7. Bakdeksel
8. Hoyledejustering av handtak
9. Peilepinne/oljetank
10. Batteri, sikkerhetsanordning (LC 347VI, LC 353VI)
11. Klippedeksel
12. Lyddemper
13. Tennplugg
14. Luftfilter
15. Drivstofftank
16. Klippehoyderegulering
17. Drivstoffpumper (LC 247, LC 247S)
18. Handtak på startsnoren (ikke på LC 347VI, LC 353VI)
19. Bruksanvisning

(Fig. 2) ADVARSEL: Uforsichtig aller feilaktig bruk kan resultere i alvorlige skader aller dødsfall forBrukerenllerandre.
(Fig. 3) Les nœyegjennom bruksanvisingen og sørg for at du har forstatt instruksjönene førBruk.
(Fig. 4) Hold personer og dyr på trygg avstand fra arbeidsområdet.
(Fig. 5) Stop motoren og fjern tenningskabelen for det utfores reparasjoner erller vedlikehold.

Bruksområder

Brukproduktila klippe gressi private hager. Ikke brukproduktil andoreoppgaver.
(Fig. 6) Peilepinne/oljefilter
(Fig. 7) Se opp for gjenstander som slynges ut og rikosjetterer.
(Fig. 8) Adversel: roterende kniv Hold hender og ffter unna.
(Fig. 9) Adversel: roterende deler. Hold hender og føtter unna.
(Fig. 10) Dette Produktet er i overensstemmelse med gjeldende EU-direktiver.
(Fig. 11) Stoyutslipp til omgivelsene ifolge EFs direktiv. Produktutslippene angis i kapittelet Tekniske data og på klistremerket.
(Fig. 12) Raskt
(Fig. 13) Langsomt
(Fig. 14) Choke
(Fig. 15) Eksplosjonsfare.
(Fig. 16) Eksosen fra motoren inneholder karonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom.
(Fig. 17) Produktet har ikke olje i motoren nár du kjøper det.
(Fig. 18) Fyll pà olje fór du bruker produktet.
(Fig. 19) Fyll opp. Ikke bruk drivstoff som selges som E85 (85% etanol).
(Fig. 20) Varm overflate.
(Fig. 22) Fjern sikkerhetsbryteren (battery) før du utfører vedlikehold eller lar produitet stå uten tilsyn.

Merk: Øvrine symboler/klistremeker angitt på produktet gelder sertifisieringskrav for enkelte markered.

Euro V-utslipp

ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til detteproduktet.

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som Produktet vart forarsaker, i følgende tilfeller:

• Produktet er reparert på feil mäte.
• Produktet er reparent med deler som/DDke kommt fra produsenten ell er som icke er godkjent av produsenten.
• Produktet har et tilbehør som/DDkekommen fra produsenten eller som/DDke er godkjent av produsenten.
• Produktet er ikke repariert på et godkjent servicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppforderinger og merknader brukes for a understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller ød for farenen eller andere personer om instruktjone i handboken ikke folges.

OBS: Brukes hvis det er fare for skade på produitet, annet materiell eller naerliggende omrader om instrusjonene i handboken ikke falgges.

Merk: Brukes for a gi mer ndvendig informasjon for en spesifikk sitausjon.

Generelle sikkerhetsinstruktjoner

bestemt situasjon, ma du stoppe og snakke med Husqvarna-forhandleren for du fortsetter.

Husk at brukeren er ansvarlig for ulykker som involverer andre personer ull deres eiendom.
- Hold Produktet rent. Sørg for at du kan lese skilt og merker.
- Ikke la en person bruke produit medindre du forsikrer deg om at de har lest og forstatt innholdet i bruksanvisingen.
- Ikke la barn bruke Produktet.
- Hold barn borte fra arbeidsområdet. En ansvarlig voksen på alltid ære til stede.
- Ikke la en person bruke produit yet uten kunnskap om instruksjonene.
- Overvak alltid personer med redusert fysisk eller mental kapasitet när de bruker produit. En ansvarlig voksen mål alltid vaere til stede.
- Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alcohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevenen og ømmekraften din.
- Ikke bruk Produktet hvis det er defekt.
- Ikke modifierisse tetteprodukt,ogikbekdetdersomdeter muligat andre har modifisert det.

Sikkerhet i arbeidsomradyet

ADVARSEL: Les de folgende advarslene for du bruker produit.

Fjern gjenstander som greiner, kvister og steiner fra omraret for du brukerproduktet.
Gjenstander som treffer skjæeutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr pa trygg avstand fra Produktet.
- Bruk aldri produktet i dārlig vaer, for eksempel i táke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsom t á bruke produktet i dārlig vaer uller pa

fuktige aller vate steder. Darlig vaer kan forarsake farlige forhold, for eksempel glatt underlag.

• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk avproduktet.
  Se etter hindringer, for eksempel ratter, steiner, kvister, fordypninger og grofter. Hoyt gress kan skjule hindringer.
• Det kan vare farlig á klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.
• Bruk produitet pà tvers av skråninger. Ikke gå opp og ned.
  Vær forsiktig nár du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

ADVARSEL: Les de folgende advarslene for du bruker produit.

• Bruk dette produitbare til á klippe gressplener. Det er ikke tillatt á bruke det til andre formalál.
• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 240.
• Sørg for at du vet hvordan du stopper motoren raskt i en nødssituason.
• Start aldri motoren i et lukket rom ell er i naeheten av brennbart materiale. Motorens avgasser er varme og kan inneholde gnister som kan forarsake brann.
• Ikke brukprodukter med mindre kniven og alle deksler er riktig monter. En kniv som er feilmontert, kan løsne og forårsake persökade.
  Pass pà at kniven违法犯罪 borti gjenstandersom steiner og ratter. Dette kan gjore skade pa kniven og boye motorakselen. En boyd aktel kan forarsake mye vibrasjon og utgjør en svært hoy farefor at kniven blir løs.
• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, på produit stanses øyeblikelig. Koble tenningskabelen fra tennpluggen. Kontroller produit for skader. Reparer skader, eller la et autorisert serviceverksted utføre reparasjon.
• Du ma aldri feste motorbremsehandtaket permanent til handtaket när motoren er i gang.
• Plasser produit à et stabilt, flatt underlag, og start det. Pass à at kniven ikke berører bakken aller andre gjenstander.
• Hold deg alltid bakprodukteràr du bruker det.
• La alle hjulene vareège à bakken, og hold bege hender på handetak nár du bruker produit. Hold hender og fatter borte fra de roterende knivène.
  Unngå a vippe Produktet opp mens motoren er i gang.
  Vær forsiktig nár du trekkerproduktetbakover.
• Du mà aldri lófte produit nár motoren er i gang.
  Hvis du mà lófte produit, má du Först stoppe motoren og koble tenningskabelen fra tennpluggen.

• Ikke gå bakover när du brukerprodukte.

• Stopp motoren nár du gár over omrader uten gress, for eksempel gangveier av grus, stein og asfalt.

• Ikke lop med produit nár motoren er på. Du ma alltid gá mens du bruker produit.
• Stopp motoren før du endreren klippehøyde. Utfør aldri justeringer mens motoren er i gang.
• La aldri produktet vaere ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjaereutstyret ikke roterer.

Sikkerhetsinstruktner for drift

Personlig verneutstyr

ADVARSEL: Les de folgende advarslene for du bruker produit.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfangeh his vulykken inntreffer. Spor forhandleren din om hjelp til ä velge riktig utstyr.
• Bruk horselsvern hvis stynivæt er hoyere enn 85 dB.
• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk/APne sko eller gå barbeint.
• Bruk tykke langbukser.
• Bruk vernehansker nár det er námvdendig, for eksempel nár du fester, undersøker eller rengjørskjærepeutstyt Rey.

• Ikke brukprodukter dersom sikkerhetsutstyret er defekt.
• Utför regelmessig kontroll av sikkerhetsutstyret. Ta Kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Silk kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forarsaket av kniven.

Undersk klippedekselet for a sikre at det ikke er noen skader, for eksempel sprekker.

ADVARSEL: Et defekt batteri reduserer sikkerheten til produktet. Bruk bare batteri som er godkjent av produsenten.

1. Trekk startstangen i retning av handtaket (B). Startsperren stopper bevegelsen.
2. Skyy startsperen ut til høyre (A). (Fig. 24)
3. Løsne startsperren, og kontroller at den går tilbake til sin opprinnelige posisjon.

Lyddemper

Lyddemperen begrunser stynivæt og sender avgassene bort fra brukeren.

ADVARSEL: Lyddemperen blir svert varm under og etter bruk, og nar motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for Å unngå brann.

Drivstoffsikkerhet

ADVARSEL: Les de folgende advarslene for du bruker produit.

• Ikke start produit het vis det er drivstoff aller motorolie pa produitet. Fjern uønsket drivstoff/olje, og la produititet torke.
• Skift klær umiddelbart hvis du søler drivstoff på klærne.
• Ikke få drivstoff på kroppen, det kan före til personskade. Bruk sape og vann for a fjerne drivstoff hvis du far drivstoff på kroppen.

• Ikke start Produktet hvis motoren lekker. Kontroller motoren for lekkasjer med javne mellomrom.
  Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.

• Ikke pust inn bensindamp, det kan føre til perskade. Pass på at det er tilstrekkelig luftstrøm.

• Du MMAke rOyke i naeHeten av drivstoff ell er motoren.
• Ikke sett varme gjenstander i nærheten av drivstoff erler motoren.
• Ikke fyll pa drivstoff narn motoren er pa.
• Kontroller at motoren er avkjolt før du fyller på drivstoff.
• Apne tanklokket sakte og slipp ut trykkekt forsiktig for du fyller.
• Ikkeylldrivstoffpomotoreninnendors.En utilstrekkeligluftstrømkanforetilpersonskadeell dodsfallpgrunnvavkvelingellar karonmonoksidforgiftning.
• Trekk til drivstofflokket welt. Hvis drivstofflokket ikke er strammet, kan det utgjore en risiko for brann.
• Flytt Produktet minst 3m (10 fot) fra stedet der du fylte tanken, for du starter det.
• Fyllijke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det vare litt plass øverst i drivstofftanken.

Sikkerhetsinstruktjoner for vedlikehold

ADVARSEL: Les de folgende advarslene for du bruker produit.

• Eksosen fra motoren inneholder karbonmonoksid, en luktfri, gifting og svart farlig gass. Ikke start motoren innendørs eri I sukkede rom.
• För du utförer vedlikehold på produitet, mä du stoppe motoren og fjerne tenningskabelen fra tennpluggen. På LC 347VI, LC 353VI mä du ösgå fjerne batteriet.
• Bruk vernehansker nár du uffarer vedlikehold pa skjæreutstyret. Kniven er svært skarp, og det erlett à kutte seg.
• Tilbehör og endringer på produit som ikke er godkjent av produsenten, kan före til alvorlig personskade eller.d. Ikke foreta endringer av produit. Bruk bare tilbehör som er godkjent av produsenten.
• Hvis vedlikeholdet-ie utfores riktig og regelmessig, øker faren for personskade og skade påproduktet.
• Bare utfør vedliehold som beskrevet i denne brukerveiledingen. Alt annet vedliehold ma utføres av et godkjent Husqvarna-serviceverksted.
  La et godkjent Husqvarna-serviceverksted utfore service pà produit regelmessig.
• Skift ut alle skadde, slitte eller ødelagte deler.

Montering

Innledning

1. Løsne de nedre knottene.
2. Flytt knottene til den nedre enden av sporene pa venstre og høyre side avprodukter. (Fig. 25)
3. Angi høyden på händtaket til en av de to tilgengelige posisjonene.
4. Flytt knottene oppover i retning av händtaket til de stopper og du hörer et klikk. (Fig. 26)
5. Trekk til knottene welt.

Slik setter du produitet i transportstilling

1. Løsne de nedre knottene.
2. Flytt knottene til den nedre enden av sporene pa venstre og høyre side avprodukter.(Fig.25)
3. Vipp handtaket forover. (Fig. 27)

1. Fell opp handtaket til oppfelt posisjon. (Fig. 28)
2. Flytt knottene oppover i retning av handtaket til de stopper og du horer et klikk. (Fig. 26)
3. Trekk til knottene welt.

Slik monterer du gressoppssamleren

1. Fest gressoppsamllrammen til gressposen med den feste delen av posen pa undersiden. Hold

handtaketpàrammenpàtoppenavgressopen. (Fig.29)

1. Fest nedre del av oppsmalrrammen i sporet pa bunnen av oppsmaleren.
2. Fest gressposen til oppsmalrrammen med klemmene. (Fig. 30)
3. Loft det bakre dekselet.
4. Fest gressoppsamleren til den overste kanten av chassiset.
5. Sett den nedre delen av gressoppsamleren inn i utkasterkanalen. (Fig. 31)

Nár du bruker produktet, tømnes det klipe gresset under bakdekselet.

Drift

Innledning

Husqvarna Connect er kostnadsfir app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon
• informasjon om og hjelp medproduktdeler og service

Slik begyinner du à bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen pâ mobilenheten din.
2. Utfor registering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for à koble til og registre produitet.

1. Les naye gjennom bruksanvisningen, og sorg for at du har forstatt instruksjonene.

2. Undersök skjæreutstyret for à sikre at det er riktig festet og justert. Se Slik kontrollerer du skjæreutstyret på side 244.

3. Fyll drivstofftanken. Se Slik fyller du drivstoff pa side 243.

4. Fyll oljetanken, og kontroller oljenivæt. Se Slik kontrollerer du oljenivæt på side 245.

Slik fyller du drivstoff

Bruk miljøbensin/alkylatabensin, hvis det er tilgjengelig.
Hvis miljøbensin/alkylatabensin违法犯罪, bruk blyfri bensin av god kvalitet eller blybensin med oktantall 90 eller høyere.

1. Flytt spaken for klippehoyde bakover for a redusere klippehoyden.
2. Flytt spaken for klippehøyde forover for a oke klippehøyen. (Fig. 33)

OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett.

Starte Produktet

• Bruk alltid en godt slipt kniv. En slov kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker øså minde energia enn en slov kniv.
• Ikke klipp mer enn 1/3 av lenghten på gresset. Klipp først med klippehøyden stil høyt. Undersøk resultatet og senk klippehøyden til det aktuelle nivæt. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om质地vendig.
• Klipp i forskjellige retninger hver gang, for Å unngå striper i plenen.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, mA du lese og forsta kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid pa produktet er det nedvendig med spesiell opplaering. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, ma du snakke med dem for'à informasjon om nærmestre serviceverksted.

Vedlikeholdsskjema

ADVARSEL: For modell LC 347VI, LC 353VI ma du allid ta ut batteriet for du utforer vedlikehold, reparasjoner erer rengjoring av produitet.

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hisv Produktet ikke brukes daglig.

For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr pa produktet pa side 240.

Vedlikethold	Daglig	Ukentlig	Månedlig
Slik utfører du en generell inspeksjon	X
Kontroller oljenivået.	X
Rengjør produit.	X
Kontroller skjærutstyret.	X
Undersøk klippedekselet og beskyttesesdekselet*	X
Kontroller motorbremsehändtaket*.	X
Kontroller batteriet*	X
Kontroller lyddemperen*.		X
Kontroller pennpluggen.		X
Skift olje (første gang fetter fem timers bruk og deretter fetter hvver femtiende times bruk).			X
Skift luftfilteret (etter 50 timers bruk)			X
Kontroller drivstoffsystemet.			X

Slik utfører du en generell inspeksjon

Slik rengjør du produitet på utsiden

Slik rengjør du den indre overflaten av klippedekselet

1. Tøm drivstofftanken.
2. Plasser produitenetasidemedlyddemperenned.

OBS: Hvis produktet settes med luftfilteret ned, kan motoren bl skadet.

1. Spyl innsiden av klippedekselet med vann.

ADVARSEL: Bruk vernehansker nár du utfører vedlikehold på skjærutstyret. Kniven er svært skarp, og det erlett á kutte seg.

1. Kontroller skjæeutstyret med henblick på skader og sprekkdannelse. Bytt alltid ut skadet skjæeutstyr.

2. Sjekk om kniven er skadet aller slv.

Merk: Kniven mā balanseres etter at den er slipt. La et servicecenter slide, skiffe og balansere kniven. Hvis du treffer en hindring som fører til at produktet stopper, mā du skiffe ut den skadde kniven. La serviceverkstedet vurdere om kniven kan lapses uller om den mā skiftes ut.

ADVARSEL: Bruk-kraffige
arbeitshansker. Kniven er svært skarp,
og det erlett á kutte seg.

ADVARSEL: Motorolje er svert varmrett erter at motoren har stoppet. La motoren blavkjølt før du tapper ut motorolje. Rengjørmed sape og vann hvis du søler motorolpehude.

1. Bruk produitet til drivstofftanken er tom.
2. Fjern tenningskabelen fra tennpluggen.
3. Ta av oljetanklokket.
4. Sett en beholder under produit for a samle opp olje.
5. Vipp Produktet for a tapping av oljen fra tanken.
6. Fyll pà ny motorolje av typen som anbefales i Tekniske data pà side 247.
7. Kontroller oljenivæt. Se Slik kontrollerer du oljenivæt på side 245.

ADVARSEL: Et defekt batteri reduserer sikkerheten til produktet. Bruk bare batteri som er godkjent av produsenten.

Batteriet gir strøm til den elektriske starteren og er en sikkerhetsinnretning som hinder utilsiktet start. Ta ut batteriet nár du ikke brukerprodukter og nár du lar det stå uten tilsyn.

Slik starter du batteriet

Du ma starte batteriet for du bruker det for forste gang.

1. Sett batteriet i laderen (se Slik lader du batteriet pa side 245).
2. Vent til minst en gronn lampe tennes (omtrent 10 sekunder).
3. Koble batteriet til motoren (se Elektrisk start (LC 347VI, LC 353VI) pa side 243).

Et luftfilter som brukes i lang tid aldri bli fullstendig rent.
Skift luftfilteret med jevne mellomrom.

Alle modeller med unntak av LC 247, LC 247S har et papirfilter. LC 247, LC 247S har et skumplastfilter.

Merk: Bytt alltid ut skadet luftfilter.

Slik renjør du papirfilteret

1. Ta av luftfilterdekselet og fjern papirfilteret.
2. Sla filteret mot en jev n flate sik partiklene faller av.

OBS: Bruk/DDleidler erer trykluft til a renjore papirfilteret.

1. Sett luftfilteret tilbake. Kontroller at luftfilteret er welt forseglet mot luftfilterholderen.
2. Sett luftfilterdekselet på plass.

Slik rengjör du skumplastfilteret

1. Ta av luftfilterdekselet og fjern skumplastfilteret.
2. Rengjör skumplastfilteret med sape og vann.
3. Skyll skumplastfilteret i rent vann.
4. Klem ut vannet fra skumplastfilteret, og la det tørke.

• Undersök tennpluggen hvis motorens effekt er for lav, ikke er enkel á starte eller ikke fungerer riktig på tomgang.
• Følg disse instruksjonene for Å redusere risikoen for uønsket materiale på tennpluggenes elektroder:

a) Pass pà at tomgangsturtallet er riktig justert.
b) Pass på at drivstoffblandingen er riktig.
c) Kontroller at luftfilterer er rent.

Slik undersøker du drivstoffsystemet

• Undersk drivstofflokket og pakningen til lokket for a sikre at det ikke er noen skader.
• Undersök drivstoffslangen for à sikre at det ikke finnes lekkasjer. Hvis drivstoffslangen er ødelagt, ma du la et serviceverksted skiffe den ut.

Slik justerer du clutchvaieren

Hvis driften fremdeles foles langsom etter justeringen, ma du la et godkjent serviceverksted skiffe drivremmen.

Justere clutchvaieren for justerbar hastighet (LC 347V, LC 347VI, LC 353V, LC 353VI)

Transport, oppbevaring og avhending

Transport og oppbevaring

• Før oppbevaring og transport av produktet og drivstoff, på kontROLLER at det ikke finnes lekkerjær eller gasser. Gnister eller øpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.
• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.
  Tom drivstofftanken for du setter produitet til oppbevaring over en lengreperiode. Lever drivstoffet hos en returstason.
  Sorg for sikkert feste av Produktet under transport for anngskader og ulykker.
  Oppbevar produktet på et lately sted foråhindre tilgang for barn eller personer som ikke er godkjent.

Oppbevar Produktet pa et tort og frostfritt sted.

Kassering

• Følg lokale gjenvinningsbestemmelse og gjeldende regelverk.
• Kast alle kjemikalier, for eksempel motorolje aller frostvæske, på et servicesenter aller en returstasjon.
• Närproduktet ikke longer er iBruk,kan du sendet det til en Husqvarna-forhandler eller kaste det ved et returpunkt.
• Lever batteriet til et serviceverksted, aller deponer det på en returstason for brakte batterier.

Tekniske data

	LC 247	LC 247S	LC 247SP	LC 253S
Motor
Merke	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Volum, cm3	125	125	140	163
Hastighet, o/min.	2900	2900	2900	2800
Nominell motoreffekt, kW 161	1,8@2900	1,8@2900	2,1@2900	2,4@2800
Tenningsystem
Tennplugg	Champion QC12YC	Champion QC12YC	Champion QC12YC	Champion XC92YC
Elektrodeavstand, mm	0,5	0,5	0,5	0,5
Brennstoff/-smøresystem
Drivstoff, blyfri, minimum oktantall	90	90	90	90
Volumbensintank, liter	0,8	0,8	0,8	1.0
Volum oljetank, liter	0,5	0,5	0,5	0,5
Motorolje 162	SAE 30 / SAE 10W-30	SAE 30 / SAE 10W-30	SAE 30 / SAE 10W-30	SAE 30 / SAE 10W-30
Vekt

161 Motorens merkeeffekt er gjennomsnittig nettoeffekt (ved angitt turtall) for en typisk Produktionsmotor for motormodellen, mälf iføge SAE-standarden J1349/ISO1585. Masseprodukte motorer kan avvike fra这部分 verdien. Faktisk effekt for motoren montert på det fertige produktet vil avhenge av driftshastighet, klimafor-hold og andere verdier.
162 Bruk motorolje av kvaliteten SF, SG, SH, SJ aller høyere. Se viskositetstabellen i motorproduusentens handbok, og velg viskositeten som er best egnet, basert på forventet utendørstemperatur.

	LC 247	LC 247S	LC 247SP	LC 253S
Med tomme tanker, kg	27,5	29,5	30,0	32,4
Støynivå 163
Lydeffektnivå, mål t dB (A)	96	96	94	96
Lydeffektnivå, garantert LWA dB (A)	96	96	96	97
Lydnivær 164
Lydtrykksnivå ved Brukerens øre, dB (A)	85	85	84	85
Vibrasjonsnivær 165
Håndtak, m/s2	3,4	3,4	3,4	4,0
Skjæreutstyr
Klippehøyde, mm	20-75	20-75	20-75	20-75
Klippebredde, cm	470	470	470	530
Hode	Oppsamler	Oppsamler	Oppsamler	Oppsamler
Artikkelnummer	5882755-10	5882755-10	5882755-10	5797972-10
Gressoppsamlerkapasitet, liter	55	55	55	60
Kjør
Hastighet, km/t	-	4	4	4
Start
Elektrisk starter	Nei	Nei	Nei	Nei
Batteri	-	-	-	-

	LC 347V	LC 347VI	LC 353V	LC 353VI
Motor
Merke	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Volum, cm3	163	163	163	163
Hastighet, o/min.	2900	2900	2800	2800
Nominell motoreffekt, kW 166	2,4@2900	2,6@2900	2,4@2800	2,6@2800
Tenningsystem
Tennplugg	Champion XC92YC	Champion XC92YC	Champion XC92YC	Champion XC92YC
Elektrodeavstand, mm	0,5	0,5	0,5	0,5
Brennstoff/-smøresystem
Drivstoff, blyfri, minimum oktantall	90	90	90	90
Volumbensintank, liter	1.0	1.0	1.0	1.0
Volum oljetank, liter	0,5	0,5	0,5	0,5
Motorolje 167	SAE 30 / SAE 10W-30	SAE 30 / SAE 10W-30	SAE 30 / SAE 10W-30	SAE 30 / SAE 10W-30
Vekt
Med tome tanker, kg	30,0	32,0	32,8	34,2
Støynivå168
Lydeffektnivå, mål t dB (A)	95	95	96	96
Lydeffektnivå, garantert LWA dB (A)	96	96	97	97
Lydnivær169
Lydtrykksnivå vedBrukerens Øre, dB (A)	84	84	85	85
Vibrsjonsnivær170
Händtak, m/s2	4,2	4,2	4,0	4,0
Skjærutstyr
Klippehøyde, mm	20-75	20-75	20-75	20-75
Klippebredde, cm	470	470	530	530
Hode	Oppsamler	Oppsamler	Oppsamler	Oppsamler
Artikkelnummer	5882755-10	5882755-10	5797972-10	5797972-10
Gressoppsamlerkapasitet, liter	55	55	60	60
Kør
Hastighet, km/t	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Start
Elektrisk starter	Nei	Ja	Nei	Ja
Batteri	-	Lithium-ion 10,8V / 15,7 Wh	-	Lithium-ion 10,8V / 15,7 Wh

167 Bruk motorolje av kvaliteten SF, SG, SH, SJ aller høyere. Se viskositetstabellen i motorproduzentens handbok, og velg viskositeten som er best egnet, basert på forventet utendørstemperatur.
168 Utslipp av stoy til omgivelsene malt som lydeffekt (Lw) samsvarer med EF-direktiv 2000/14/EF.
169 Lydtrykknivá i henhold til ISO 5395. Rapporterte data for evkivalent lydtryksniva for maskinen har en typisk statistisk sprendning (standardavvik) på 1,2 dB (A).
170 Vibrasjonsnivá i henhold til ISO 5395. Rapporterte data for vibrasjonsnivá har en typisk statistisk spedning (standard avvik) på 0,2 m/s².

EF-samsvarserklæring

Husqvama AB, SE-561 82 Huskvarna, Sverige, ttf.: [phone], erkræter at -gressklipperne Husqvama LC 247, LC 247S, LC 247SP, LC 253S, LC 347V, LC 347VI, LC 353V og LC 353VI med serienummer 2016xxxxxxxxx og fremover samsvarer med kravene i følgende RÄDSDIREKTIV:

• fra 17. mai 2006, «langaende maskiner» 2006/42/EF
  fra 26. februar 2014 «angäende elektromagnetisk kompatilitet» 2014/30/EU
  fra 8. mai 2000 «angäende utslipp av støy til omgivelsene» 2000/14/EF

For informasjon som gjelder stoyutslipp, kan du se avsnittet Tekniske data.

Hvis ikke annet er angitt, er de ovenfor oppgitte standarder de nyeste publiserte versjonene.

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala har utstedt rapporter om samsvarsvurdering i henhold til tilegg VI i EUROPAPARLAMENTS- OG RÄDSDIREKTIV av 8. mai 2000 «gangäende utslipp av støy til omgivelsene» 2000/14/EF.

Sertifikatet har falgende nummer: 01/901/264, 01/901/265, 01/901/281, 01/901/282

Huskvarna, 2016-11-01

Claes Losdal, Development Manager/hageprodukter (automisert representant for Husqvarma AB og ansvarlig for tekniisk dokumentasjon)

SPIS TRESCI

Wstep. 251

Originale instruksjoner
