Tuotetyyppi	Työnnettävä pyörivä ruohonleikkuri
Merkki	Husqvarna
Malli	LC 247S
Moottori	Briggs & Stratton, 125 cm³, 1,8 kW @ 2900 rpm
Paino (tyhjät säiliöt)	29,5 kg
Leikkuuleveys	470 mm
Leikkuukorkeus	20-75 mm, säädettävä 6 portaalla
Ruohonkerääjän tilavuus	55 L
Pyöräveto	Kyllä, nopeus 4 km/h
Käynnistys	Manuaalinen (käynnistysvaijerin kahva)
Polttoaine	Lyijytön bensiini, oktaaniluku väh. 90
Polttoainesäiliön tilavuus	0,8 L
Moottoriöljy	SAE 30 tai SAE 10W-30, tilavuus 0,5 L
Sytytystulppa	Champion QC12YC, kärkiväli 0,5 mm
Äänitehotaso	96 dB(A) mitattu, 96 dB(A) taattu
Äänenpainetaso	85 dB(A) käyttäjän korvalla
Tärinätaso (kahva)	3,4 m/s²
Turvallisuus	Moottorijarru, leikkuupeite, takakansi
Ilmansuodatin	Vaahtomuovia, puhdistettavissa vedellä ja saippualla
Lisävarusteet	Silppurisarja (sulkija + silppuusterä)
Käyttötarkoitus	Ruohon leikkaus yksityisissä puutarhoissa
Kuljetus ja säilytys	Taitettava kahva, tyhjennä polttoaine ennen pitkää taukoa

Usein kysytyt kysymykset - LC 247S HUSQVARNA

Kuinka säätää leikkuukorkeus LC 247S -ruohonleikkurissa?

Siirrä leikkuukorkeuden säädin taaksepäin pienentääksesi korkeutta, eteenpäin suurentaaksesi sitä. Korkeus voidaan säätää 6 portaalla 20–75 mm.

Mitä polttoainetta tulisi käyttää?

Käytä lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 RON (87 AKI). Vältä E85-polttoainetta. Täytä 0,8 L:n säiliö jättäen tilaa laajenemiselle.

Kuinka käynnistää LC 247S -ruohonleikkuri?

Varmista, että sytytysvaijeri on kytketty. Ensimmäisellä kerralla paina 5 kertaa polttoainepumppua, sitten 3 kertaa kylmällä moottorilla. Pidä moottorijarrun kahvaa ohjaustankoa vasten ja vedä käynnistysvaijerista.

Mikä on ruohonkerääjän tilavuus?

Ruohonkerääjän tilavuus on 55 litraa. Se kiinnitetään nostamalla takakansi ja työntämällä se poistokanavaan.

Kuinka huoltaa ilmansuodatinta?

Suodatin on vaahtomuovia. Puhdista se vedellä ja saippualla, huuhtele, purista vesi pois, kuivaa, ja voitele hieman moottoriöljyllä ennen takaisin asennusta.

Milloin moottoriöljy vaihdetaan?

Vaihda öljy ensimmäisen 5 käyttötunnin jälkeen, sitten joka 50 tunti. Käytä SAE 30 tai SAE 10W-30 öljyä, tilavuus 0,5 L.

Kuinka vaihtaa leikkuuterä?

Lukitse terä puupalikalla, irrota pultti, vaihda terä suuntaamalla terävä puoli suojusta kohti. Kiristä pultti 70 Nm:n momenttiin. Tarkista, että se pyörii vapaasti.

Ruohonleikkuri täristää epänormaalisti, mitä tehdä?

Pysäytä moottori välittömästi, irrota sytytysvaijeri. Tarkista, onko terä vaurioitunut tai huonosti kiinnitetty. Vääntynyt akseli tai epätasapainoinen terä voi aiheuttaa tärinää. Korjauta valtuutetussa huoltoliikkeessä.

Voiko ruohonleikkuria käyttää ilman ruohonkerääjää?

Kyllä, nosta takakansi ja poista kerääjä. Voit myös kiinnittää silppurisarjan (lisävaruste) silputaksesi ruohon ja jättää sen paikalleen lannoitteeksi.

Mikä on terän pultin kiristysmomentti?

Terän pultti on kiristettävä 70 Nm:n momenttiin. Käytä momenttiavainta varmistaaksesi oikean kiinnityksen.

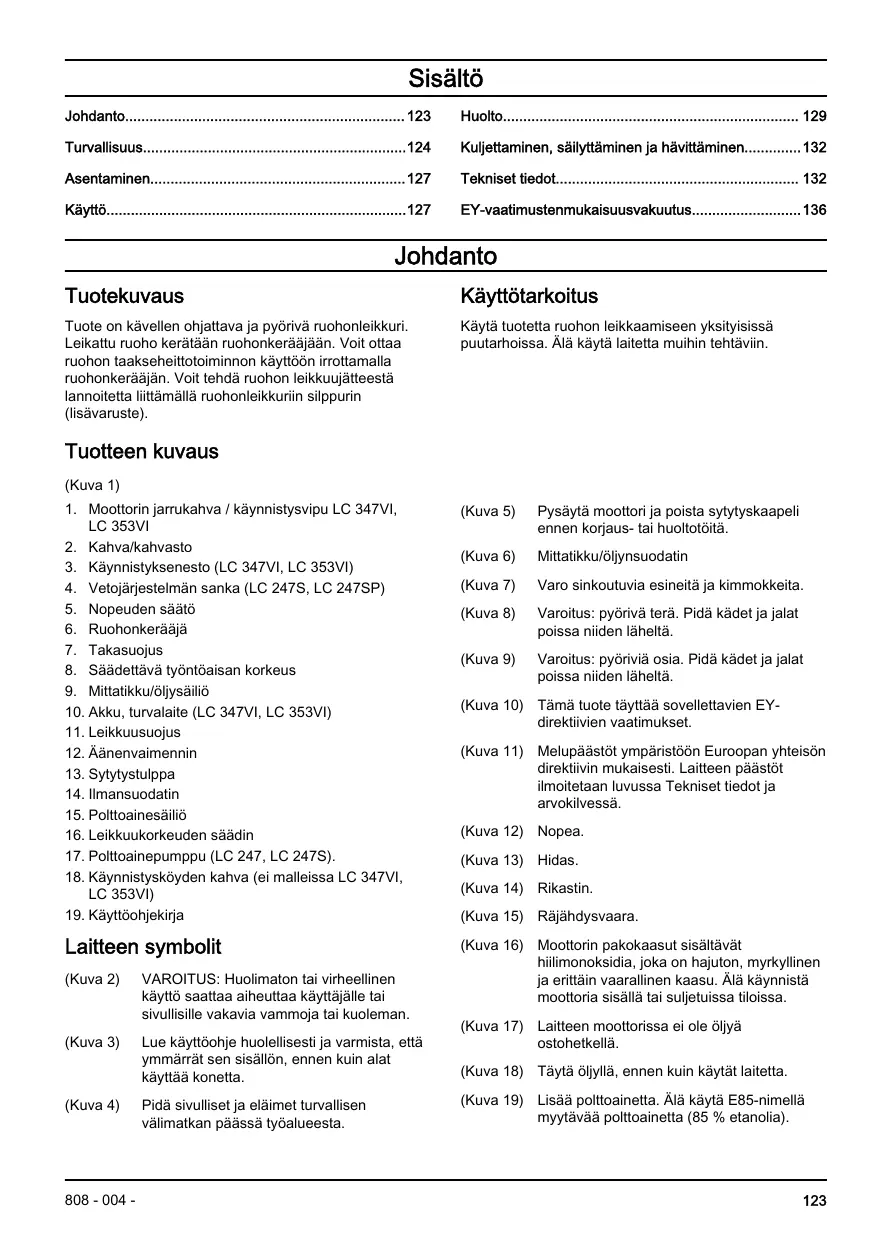

KÄYTTÖOHJE LC 247S HUSQVARNA

Toote välikorpuse puhastamine

1. Tuhjendage kutusepaak.
2. Asetage toode kuli nii, et summuti jäab allapoole.

Kuljettaminen, sailyttaminen ja havittaminen. 132

Tekniset tiedot. 132

EY-vaatumstenmukaisuusvakuutus. 136

Johdanto

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Leikatu ruho kerataän ruohonkeraäään. Voit ootaa ruohon taaksehittoiminnon käytöön irrottamalla ruohonkeräään. Voit tehdä ruohon leikkuujäteestä lannoitetta liittämällä ruohonleikkurin silppurin (lisavaruste).

Tuotteen kuvaus

(Kuva 1)

1. Moottorin jarrukahva / käynnistysvipu LC 347VI, LC 353VI
2. Kahva/kahvasto
3. Kännistyksenesto (LC 347VI, LC 353VI)
4. Vetojärestelmän sanka (LC 247S, LC 247SP)
5. Nopeudenaat
6. Ruohonkerääja
7. Takasuojus
8. Säädettävä työntöaisan korkeus
9. Mittatiku/oljysaali
10. Akku, turvalaite (LC 347VI, LC 353VI)
11. Leikkuusuojus
12. Aänvaimennin
13. Sytytystulppa
14. Ilmensuodatin
15. Poltoinesaaliio
16. Leikkuukorkeuden saadin
17. Polttoainepumppu (LC 247, LC 247S).
18. Käynnistysködyden kahva (ei malleissa LC 347VI, LC 353VI)
19. Kayttöhjekirja

Laitteen symbolit

(Kuva 2) VAROITUS: Huolimaton tai virheellinen käytto saattaa aiheuttaa käytäjälte tai sivullisillevakavia vammoja tai kuoleman.
(Kuva 3) Lue käytöohje huolellisesti ja varmista, etta ymmärät sen sisällön, ennen kuin alat käytäkonetta.
(Kuva 4) Pida sivulliset ja eläimet turvallisen valimatkan pässä työalueesta.

Käytötarkoitus

Käytä tuotetta ruohon leikkaamiseen yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin.

(Kuva 5) Pysayta moottori ja poista sytytskaapeli ennen korjaus- tai huoltoitä.
(Kuva 6) Mittatikku/oljynsuodatin
(Kuva 7) Varo sinkoutuvia esineitä ja kimmokkeita.
(Kuva 8) Varoitus: pyorivara tera. Pida kdet ja jalat poissa niiden laheltä.
(Kuva 9) Varoitus: pyorivia osia. Pida kdet ja jalat poissa niiden laheltä.
(Kuva 10) Tämä tuote tayttä sovellettavien EYdirektivien vaatimukset.
(Kuva 11) Melupästöt ympäristöön Europon yhteison direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.
(Kuva 12) Nopea.
(Kuva 13) Hidas.
(Kuva 14) Rikastin.
(Kuva 15) Rajahdsvaara.
(Kuva 16) Moottorin pakokaasut sisälävāt
hilimonoksidia, joka on Hajuton, myrkyllinen
ja erittäin vaarallinen kaasu. Älä käynnistä
moottoria sisälla tai suljetuissa tiloissa.
(Kuva 17) Laitteen moottorissa ei ole öljä ostohetkella.
(Kuva 18) Täytä oljyllä, ennen kuin käytät laitetta.
(Kuva 19) Lisaa polttoinetta. Alä käytä E85-nimellä myytäväa polttoinetta (85 % etanolia).

(Kuva 20) Kuuma pinta.

(Kuva 22) Poista turvakytkin (akku), ennen kuin huollat konetta tai jatat koneen ilman valvontaa.

(Kuva 21) Skannattava koodi.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan tertifiointivaatimuksia.

Euro V -päästö

VAROITUS: Moottorin muokkaaminen mitatōi tuotteen EU-tyippihyväskynän.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa
tuotteen aiheuttamasta vaurioista, jos

tuote on korjattu virheellisesti
- tuotteen korjaamiseen on kayetty muita kuin valmistajan omia tai sen hyväksymää osia
- tuotteessa on muu kuin valmistajan omä tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmaäritelmat

Varoituksia, huomioita ja huomautuksia käytetän, kun jotakin käyttoohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tāta kayteteān, jos
käytöohjeen noudattamatta jättamisetä voi
seurata kayttäjan tai sivullisen vamma tai
kuolema.

HUOMAUTUS: Tàta käytetään, jos käytöohjeen noudattamatta jättämisesta voi seurata koneen, muiden materiaialien tai ympäristón vaurioituminen.

Huomautus: Tātā kaytetaan tietyissā tilanteissa tarvittavien lisātietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen käytämista.

Tämlaite on vaarallinen, jos sitä käytetän huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.
Laite muodostaa kaytön aikana sähkömagneettisen kentän. Kentta saattaa joissakin olosuheissa härittä aktiviisten tai passiivisten läaketieteellisten implantten toimintaa. Vakavien tai hengventaarallisten tapaturmien ehkäsemiseksi kehotamme läketieteellisiä implantteja kayttävih enkilöitä neuvoittelemaan laakärin ja läketieteellisen implantin valmistajan kanssa ennen laitteen kayttämista.
- Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetän erityistilanteessa,

sammuta laite ja ota yhteys Husqvannajalleenmyyjän, ennen kuin jatkat.

• Muista, etta käytäja on vastuussa muille ihmisille tai heidän omaisudelleen aiheutuvista vahingoista.
• Pida laite puhtaana. Varmista, etta tuotteen merkit ja tarrat ovat luettavissa.
• Älä anna kenenkään käyttaa konetta, ellet ole varma, etta käytäja on lukenut käyttohjekirjan ja ymmärtny t siinä annetut ohjeet.
• Älä annalasten käyttaa laitetta.
• Pida lapset poissa työskentelyalueelta. Vastaullisen aikuisen on oltaa aina paikalla.
• Älä anna kenenkään sellaisen henkilön kayttä laitetta, joka ei tunne ohjeita.
  Valo aina laitetta kayttavaa henkiloa, jonka fyssiset tai psyykkiset taidot ovat heikentyneet. Vastaullisen aikuisen on oltava aina paikalla.
• Alä kāytā laitetta ollessasi vāsynyt tai sairas taiJos olet alkoholin, huumaavien aineiden tai läkkeiden vaikutuksen alaisena. Niillā on negativinen vaikutus nakōkykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä kaytä konetta, jos se on vialinen.
• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

Työalueen turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet
ennen koneen käytämista.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käytämistä.

• Terāvarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidā sivuliset ja eläimet turbilisen valimatkan paëssä tuotteesta.

• Älä koskaan käytä tuotetta huonolla sällä esimerkiki sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käytäminen huonolla sällä tai konteissa tai märissä olosuheissa on raskasta. Huona sä voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

• Varo henkilöitä, esineitä ja tilanteita, jotka voivat体系建设 tuotteen turvallisen käytön.
• Varo esteita, kuten juuria, kiviä, risuja, kuoppia ja oja. Pitkān ruhon seassa voi olla esteita.
  Ruohon leikkaaminen rinteissä voi olla vaarallista.
  Alä käytä tuotetta rinteessä, jonka kaltevuus on yli 15°.
  Käytä tuotetta sivusuunnassa rinteeseen nähden.
  Alä käytä tuotetta pystysuunnassa.
• Ole varovainen låhestyessäpi pilossa olevia kulmia ja esineita, jotka estavät nakyvyyden.

Tyoturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen käytämista.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamisen. Tuotteita ei saa käytää muhin käytötaarkoituksin.
  Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 125.
  Opettele pysayttammoottori nopeasti hatatilassa.
• Alä koskaan käynnistä moottoria suljetussa tilassa tai lahellā herkasti sytyviá materialeja. Moottorin pakoasa on kuumaa ja se voi sisältaa kipinöitä, jotka voivat aiheuttaa tulipalon.
• Alä käytä tuotetta, ellei sin teräa ja kaikkia suojuksa ole kiinnitety asianmukaisesti. Virheellisiesti kiinnitety terä saattaa irrota ja aiheuttaa henkilövahinkoja.
• Varmista, ettei tera osu kivin ja juuriin. Tämä voi vauroiottaa tera, ja kampiaksieli voi vaantya. Vaantynyt aksemi aiheuttaa voimakasta tärinä. Tällöin on erittäin suuri riski, etta tera irtoaa.
• Jos tera osuu esineeseen tai alkaa täristā, pysayṭä tuqe välittömästi. Irrota sytytyskaepeli sytytstulpasta. Tarkista tuqe vauroiden varalta. Korjaa vauriot tai teeta korjaustyövaltuutetussa huoltolikkeessä.
• Alä koskaan liita moottorin jarrukahvaa pysyvästi kahvaan moottoria käynistettäessä.
• Aseta tuote kiinteälle, tasaiselle alustalle ja käynistä se. Varmista, ette tera paase osumaan maahan tai mihinkään esineeseen.
• Ole aina tuotteen takana käyttaessäsi sitä.
• Pida kaiki renkaat maassa ja molemmat katesi tyontoaisalla kayttäessasi tuotetta. Pida katesi ja jalkasi poissa pyorivien teren laheisyyedsta.
• Älä kallista tuotetta moottorin käynistyksen aikana.

• Ole varovainen vetäessäti tuotetta taaksepäin.

• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytskaapeli sytytystulpasta.

• Älä kävele taaksepän käyttaessasi tuotetta.
• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerikiki yllittäessäi sora-, kivi- tai asfalttipolkuja.
• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.
• Sammuta moottori ennen kuin muutat leikkuorkoreuttta. Alä koskaan tee saätöja moottorin käydessa.
• Alä koskaan jatā laitetta ilman valvontaa moottorin kāydessä. Sammuta moottori ja varmista, ettei terāvarustus pyörì.

Turvallisuusheet kayttoa varten Henkilkohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet
ennekoneken kayttamista.

Henkilokohtaiset suojavarusteet eivat poista tapaturmien vaaraa, mutta ne lieventavat vammoja onnettumustilanteessa. Anna jalleenmyyjan aultaa oikeiden varusteiden valinnassa.
Käytä kuulonsuojaimia, kun melutasao on yli 85 dB.
Käytä kestäviä luistamattomia saappaita tai kenkiä.
Alä käytä avonaisia jalkineita tai kulje paljain jaloin.
Käytä vahvakankaisia, pitkiä housuja.
- Käytä suojakäsinieta tarvittæssa, esimerkiki steravarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen käytämista.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikkä.
  Tarkasta turvalaitteet saannollisesti. Jos turvalaitteissa on vikoja, ota yhteyttHa Husqvarna-huoltollikkeesen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vahentä laitteen tärinä ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vauroiiden, kuten halkeamien, varalta.

Akku (LC 347VI, LC 353VI)

VAROITUS: Viallinen akku heikentä tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua.

Akku tuottaa tehon sähkökäynistyksen ja on samalla turvalaite, joka estaa tahattoman käynistyksen. Irrota akku, kun et käytä tuotetta tai kun jatat tuoteen ilman valvontaa.

Moottorin jarukahva

Moottorin jarrukahva pysayttä moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysahtyy ja vetojarjestelmä kytkeytyy pois käytösta.

Tarkista moottorijarru käynistämälä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysyhdy 3 sekunnissa, anna valtuutetun Husqvarnahuoltolikkeen saatää moottorijarru.

(Kuva 23)

Kännistyksenesto

LC 347VI, LC 353VI -mallissa moottorin jarrukahvaa kāyétāaan myos kāynnistysmoottorin kāynnistysvipuna. Tarkista kāynnistyksenesto ja varmista, etta se estäa kāynnistysmoottorin toiminnan.

1. Vedä käynistysvipua kahvaston (B) suuntaan.
   Käynistyksenesto pysäytäa liikteen.
2. Työnnä käynistyksenestoa oikealle (A). (Kuva 24)
3. Vapauta käynistyksenesto ja varmista, etta se palaa alkuasentoonsa.

Aanenvaimennin

Äanenvaimennin pitä äänitason mahdollsimman alhaisena ja ohjaa moottorin pakokaasut käytäjästa poispän.

Alä käytä konetta, jos äenvaimennin on vauroitunut tai puuttuu kokonaan. Vialinen äenvaimennin suurentaa melutasao ja tulipalon vaaraa.

VAROITUS: Äänenvaimennin on erittäin kuuma käytö aikana, heli käytö jäkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen sytyvien materiaialien ja/tai kaasujen lähistöllä, jotta et aiheuta tulipaloa.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet
ennen koneen kayttamista.

• Älä käynistä laitetta, jos sen päällä on poltoainetta tai moottoriölyä. Poista ylimäräinen poltoaine tai öljy ja anna laitteen kuivua.
• Jos olet läikytänyt poltoinetta vaatteillesi, vaihda vaatteet heti.
• Varo, ettei éholle päase poltoainetta, sillā se voi aiheuttaa vamman. Jos holtesi joutu poltoainetta, pese se pos vedellā ja saippulla.
• Älä käynistä laitetta,Jos moottori vuotaa.Tarkista moottori säännöllisesti vuotojen varalta.

Kasittele poltoainetta varoen. Poltoaine on sytyvää ja kaasut ovar rajahdysherkkia, mika voi aiheuttaa tapaturman tai kuoleman.
- Älä hengitä poltoainehöryjä, sillä ne voivat aiheuttaa vamman. Varmista, etta ilmanvirtaus on riittävä.
- Älä tupakoi poltoaineen tai moottorin lähistöllä.
- Älä sijoita lämpimiä esineitä poltoaineen tai moottorin lahelle.
- Älä lisää polttoainetta, kun moottori on käynnissä.
- Varmista ennen polttoaeneen lisäämista, etta moottori on jähtynyt.
- Ennen kuin lisäät poltoainetta, avaa poltoainesällön korkki hitaasti ja vapauta paine varovasti.
- Ålä lisää poltoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheittaa vamman tai kuoleman.
Kiristä polttoainesaillion korkki tiukasti. Polttoainesaillion korkin riittamätön kiristys aiheuttaa tulipalovaaran.
- Siirra laite ennen käynnistystä vāhintaan 3 metrin paahān paikasta, jossa lisāsit poltoainetta.
- Älä täytä polttoainesäiliöta täyteen. Kuumuus saa polttoaineen lajenemaaan. Jätä polttoainesäiliö paälle tyhjää tilaa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet
ennen koneen käytämistä.

Moottorin pakokaasut sisaltavat hiimonoksidia, joka on hajuton, myrkylinen ja erittain vaarallinen kaasu. Alä kaynnistà moottoria sisallā tai suljetuissa tiloissa.
- Jos tuotetta tāytyu huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta. LC 347VI, LC 353VI -mallia kāyītettäessä myös akku on irrotettava.
Käytä suojakäsineitä houltaessasi terävarustusta. Tera on erittäin teräva ja aiheuttaa helposti haavoja.
- Lisāvarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeen voivat aiheuttaa vakavan vamman tai kuoleman. Äla tee tuotteeen muutoksja. Käytä vain valmistajan hyväksymiä lisāvarusteita.
- Jos tutetta ei ole houlettu asianmukaisesti ja sāännöllisesti, tapaturniien ja tuotteen vauroitumisen vaara kasvaa.
Huolla tuote ainoastaan käytöhjekirjassa annettujen oheimiden mukaisesti. Kaiki muut huoltotoimet on tehtävaltuutetussa Husqvarma-huoltolikkeessä.
Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa tuote säännöllisesti.
Vaihda vauroituneet, kuluneet tai rikkoutuneet osat.

Asentaminen

Johdanto

VAROITUS: Ennen kuin kokoat tuotteen, lue turvallisuutta koskeva luku. LC 347VI, LC 353VI -mallia käytettaessä myös akku on irrotettava.

Kahvan asentaminen

1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan laitteen molemmin puolin. (Kuva 25)
3. Aseta kahvan korkeus jompaankpaaan kaytettavissa olevista asennoista.
4. Liu'uta nuppeja yloispain kahvaa kohti, kunnes nepysahtyvat ja kuulet naksahduksen. (Kuva 26)
5. Kiristä nupit huolellisesti.

Tuotteen asettaminen kuljetusasentoon

1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan tuotteen molemmin puolin. (Kuva 25)
3. Taita kahva eteen. (Kuva 27)

Tuotteen asettaminen käyttoasentoon

1. Taita kahva pystyasentoon. (Kuva 28)
2. Liu'uta nuppeja yloispain kahvaa kohti, kunnes nepysahtyvat ja kuulet naksahduksen. (Kuva 26)
3. Kiristä nupit huolellisesti.

Ruohonkerääjan asentaminen

1. Kiinittä ruohonkeraäjan kehys keruuppsiin niin, etta pussin jaykkä osa on alhaalla. Pida kehyksen kahva keruuppssin ylapuolella. (Kuva 29)

2. Kiinnitruohonkeraajän kehyksen alasa ruohonkeraajan alaosassa olevaan uraan.

3. Kiinittä keruupussi ruohonkeraa jän runkoon kiinnikkeillä. (Kuva 30)
4. Nosta takasuojus ylos.
5. Kiinnitā ruhonkerääjä rungon yläreunaan.
6. Aseta ruhonkerääjan alempi osa ruohon ulosheittkanavaan. (Kuva 31)

Silppurin tulpan asentaminen (lisävaruste)

1. Nosta takasuojus ylos ja irrota ruohonkerääja.
2. Aseta silppurin tulppa ruohonkerääjan ulosheittokanavaan. (Kuva 32)
3. Vaihda terän tilalle silppurisjaran mukana toimittusilppuriterä. Katso Terän vaithtaminen sivulla 130.

Ruohon leikkaaminen ilman kiinnitettyä ruohonkeräääa tai silppurin tulppaa

• Nosta takasuojus ylös ja irrota ruohonkerääja.
• Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.
• Sulje takasuojusennen laitteen kayttamista.

Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen alle.

Käytto

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, etta ymmarrat sen sisällön, ennen laitteen kayttämista.

Husqvarna Connect

Husqvarna Connect on ilmainen mobillilaitesovellus. Husqvarna Connect -sovellus saat lisatoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.
  Tietoja koneen osista ja huolto-ohjeita.

Husqvara Connect -kayton aloittaminen

1. Lataa Husqvarna Connect -sovellus mobillilaiteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitta ja rekisteröi kone Husqvarna Connect - sovelluksen ohjeiden mukaan.

Ennen tuotteen käytöä

1. Lue käytööhje huolellisesti ja varmista, etta ymmarrat sen sisälätämät ohjeet.

2. Tutki teravarustus ja varmista, etta se on kiinnetty ja säädätty asiamukaisesti. Katso Teravarustuksen tarkistinen sivulla 129.

3. Täytä polttoainesäiliö. Katso Polttoaineen lisäaminen sivulla 128.

4. Lisaa oljysailioo oljya ja tarkista oljytaso. Katso Oljyn maaran tarkistaminen sivulla 130.

Poltoaineen lisääminen

Käytä ympäristöä saastavää bensiinä tai
alkyaattibensiä, jos niīt à saatavilla. Jox ympäristöä
sastvää bensiinä tai alkylaattibensiä ei ole
saatavata, käytä lyijtönlä tai lyijlistä la Tubensiina,
jonka oktaaniluku on vähintään 90.

HUOMAUTUS: Alä käytä bensiinä, Jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliösta painetta akaamalla polttoainesäiliö n korkki hitaasti.
2. Kaada polttoainesaillio nhtaasti polttoainetta. Jos oljya laikkyy, pyyhi oljy pois liinalla ja anna oljyjaamien kuivua.
3. Pyyhi poltoainesailion korkin ymparisto puhtaaksi.
4. Kiristä poltoainesälion korkki tiukasti. Poltoainesälion korkin riittämätön kirstys aiheuttaa tulipalovaaran.
5. Siirra tuote ennen käynistystä vähintään 3 metrin (10 jalan) päähan paikasta, jossa lisäsit poltoainetta.

Leikkukorkeuden asettaminen

Leikkuukorkeuden saadossa on 6 tasoa.

1. Vähenna leikkuorkorkeutta siirtamällä leikkuorkorkeuden saatovipua taaksepäin.
2. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden saätovipua eteenpän. (Kuva 33)

HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terat voivat osua maahan.

Tuotteen käynistäminen

• Varmista, etta sytytyskaapeli on liitetynä sytytystulppaan.

Manuaalinen kaynnistys (ei malleissa LC 347VI, LC 353VI)

1. Malleille LC 247, LC 247S: Paina poltoainepumppuva viisi kertaa, kun käynnistat laitteen ensimmäsen kerran. Kun käynnistat laitteen myöhemmin moottori kylmänä, paina poltoainepumppuva kolme kertaa.
2. Seiso laitteen takana.
3. Pidā moottorin jarrukahvaa kahvastoa vasten. (Kuva 34)
4. Pitele kännistysarun kahvaa oikealla kädelläsi.

5. Vedä käynnistysnarusta hitaasti, kunnes tunnet hieman vastusta.

6. Käynistä moottori vetamällä voimakkaasti.

VAROITUS: Alä kiedo käynistysnarua katesi ympärille.

Sahkokaynnistys (LC 347VI, LC 353VI)

1. Varmista, etta akku on kytkettna ja ladattu. Katso Akun kaynnistaminen sivulla 130.
2. Kiinnitä akku moottoriin. (Kuva 35)
3. Työnnä käynistyksenestoa oikealle (A).
4. Käynnistä käynnistysmoottori vetamälla
   käynnistysvipua (B) kahvastoa vasten.
   Käynnistysmoottori sammuu, kun kone käynnistyy. (Kuva 24)

Vetojärestelmän käytäminen pyörillä

Malleille LC 247S, LC 247SP: Vedä vetojärestelmän sankaa kahvaston suuntaan. (Kuva 36)
Malleille LC 347V, LC 347VI, LC 353V, LC 353VI: Käynnistä vetojärestelmän käytäminen pyörillä kahvan vasemmalla puolella olevalla nopeuden säätovivulla. Kasvata nopeutta siirtämällä nopeuden saätövipua eteenpain ja hidasta nopeutta vetämällä sitä taaksepain. (Kuva 37)
- Ennen kuin vedāt tuotetta taaksepān, kyte vetojärjestelmä pois kāytösta ja työnnä tuotetta eteenpān noin 10 cm.
Kytke vetojarestelmä pois käytösta vapauttamalla vetojarestelmän sanka esimeriksi lahestyessäsi esttätta.

Laitteen pysayttäminen

• Pysäytä moottori vapauttamalla moottorin jarrukahva.

Akun irrottaminen

Està moottorin tohaton káynistymyminen irrottamalla LC 347VI, LC 353VI -leikkurin akku, kun leikkuria ei káteta.

1. Paina lukituspainikkeita (A) ja vedä akku ulos. (Kuva 38)

Hyvän tuloksen saavuttaminen

Käytä aina hyvin teroitettua teräa. Tylsa tera leikkaa epatasaisesti ja ruhosta tuulee keitaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttaa myös tylsa ateräa vahemman energiaa.
- Älä leikkaa enempää kuin 1/3 ruhon pituustesta. Aseta leikkuuorkeus ensimmäisellä leikkukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuuorkorkeuden haluamallesi tasolle. Jos ruho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.
Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten
huoltoitöden aloittamista sinun on luettava
turvallisuutt a kasseitleva luku niin, etta
ymmarrat sin sisälön.

Kaikiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme,ettyuotteemme houletlaan je korjatan ammattimaisesti. Jos jalleenmyyjäsi ei ole huoltolike, pyydä jalleenmyyjäa neuvomaa lähin huoltolike.

Huoltokaavio

VAROITUS: Kun käytössäsi on LC 347VI, LC 353VI -malli, irrota akku aina ennen huolto-, korjaus- ja puhistustoinpiteitä.

Huoltovälit on lasketu tuotteen päivittäisen käytön perusteella. Välit voivat muuttua, jos tuotetä ei käytetä paivittäin.

Saat lisätieta ja tātimerkillä (*) merkityista huollosta kohdasta Tuotteen turvalaitteet sivulla 125.

Huolto	Päivittäin	Vilkolttain	Kukau-sittain
Tee yleistarkastus	X
Tarkista öljytaso	X
Puhdista tuote	X
Tarkista terävarustus	X
Tarkista leikkuusuojus ja suojus*	X
Tarkista moottorin jarrukahva*	X
Tarkista akku*	X
Tarkista äenenvaimennin*		X
Tarkista sytytystulppa		X
Vaihda öjy (ensimmäisten 5 käytöttunnin jälleen ja sitten 50 käytöttunnin valein)			X
Vaihda ilmansuodatin (50 käytöttunnin jälleen)			X
Tarkista polttoainejärestelmä			X

Yleistarkastus

• Varmista, etta laitteen kaikki ruuvit ja mutterit on kirstetty oikein.

Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruhojo laika harjalla.
• Varmista, etei moottorin yäosassa sijaitseva ilmanottoaukko ole tutkeutunut.
• Älä käytä laitteen puhdistamiseen painepesuria.
• Jos käytä tuotteen puhdistamiseen vetta, alä suihkuta vettä suoraan moottoriin.

Leikkuusuojuksen sisäppinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.
2. Aseta tuote kyljelleen aenenvaimennin alaspain.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspain, moottori saatta a vaurioitua.

1. Pes leikkuusuojuksen sisapinta vesiletkulla.

Terävarustuksen tarkistaminen

VAROITUS: Està tuotteen tahaton kännistyminen irrottamalla syytyskaapeli sytytystulpasta.

VAROITUS: Käytä suojakäsineitä
huolaessasi terävarustusta. Tera on erittäin
teräva ja aiheuttaa helposti haavoja.

1. Tutki terāvarustus vauroiden tai halkeamien varalta.
   Vaurioitunut terāvarustus on aina vahdettava.

2. Tarkista, onko terä vauroitunut tai tylsa.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltolikkeen teroittaa, vaihtaa ja tasapainottaa tera. Jos osut esteeseen niin, etta tuote pysahtyy, vailda vaurioiTunut tera. Anna huoltollikkeen arvioida, voiko teran teroittaa vai onko se vaihdtattva.

Teran vahtaminen

1. Lukitse tera puukiillalla. (Kuva 39)
2. Irrota terapultti.
3. Irrota tera.
4. Tutki teran tuki ja terapultti vauroiden varalta.
5. Tutki kampiakseli ja varmista, ettei se ole väntynyt.
6. Asenna uusi tera siten, etta teran kulmikkaat paat osoittavat leikkuusuojuksen suuntaan. (Kuva 40)
7. Varmista, etta tera on kohdistettu moottorin aktelin keskiosan kanssa.
8. Lukitse tera puukilalla. Kiinnita jousialuslevy paikalleen ja kirstä pultti ja aluslevy momenttiin 70 Nm. (Kuva 41)
9. Pyorita teraä kasin ja varmista, etta se pyorii vapaasti.

VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Testaa terä kännistamälla tuote. Jos terä ei ole kiinnitety asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tydyttvä.

Öljyn määrän tarkistaminen

HUOMAUTUS: Lian alhainen öljytaso voi vauroiottaa moottoria. Tarkista öljytaso ennen kuin käynistät tuotteen.

1. Aseta tuote tasaiselle alustalle.
2. Irrota polttoainesaillion korkki ja mittatikku.
3. Pyyhi mittatikku puhtaaksi oljysta.
4. Työnnä mittatikku kokonaan öljysäiliöön, jotta saat öjytasosta oikean kuvan.
5. Poista mittatiku.
6. Tarkista öljytaso mittatikusta.
7. Jos oljytao on alhainen, lisaa moottorioljya ja tarkista oljytao uudelleen.

Moottoriöljyn vaihtaminen

VAROITUS: Moottorioljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jaähtya ennen kuin valutat moottorioljyn pois moottorista. Jos moottorioljya joutuu iholle, pese oljy pois vedellä ja saippualla.

1. Käytä konetta, kunnes poltoainesäiliö on tyhja.
2. Irrota sytytyskaapeli sytytystulpasta.
3. Irrota poltoainesäilön korkki.
4. Aseta tuotteen alle sailiio, johon valutat oljyn.
5. Tyhjenna moottoriöly saïliösta kallistamalla konetta.
6. Lisää uutta moottoriöljä, jota suositellaan kohdassa Tekniset tiedot sivulla 132.
7. Tarkista öljytaso. Katso Öljyn märän tarkistaminen sivulla 130.

Akku (LC 347VI, LC 353VI)

VAROITUS: Viallinen akku heikentä tuotteen turvallisuutta. Käytä vain valmistajan hyväksymää akkua.

Akku tuottaa tehon sahkokaynystykseen ja on smalla turvalaite, joka estaa tahattoman kaynystyksen. Irrota akku, kun et kayta tuotetatai kun jatat tuotteen ilman valvontaa.

Akun käynistäminen

Akku on käynnistettä ennen ensimmaistä käytökertaa.

1. Aseta akku laturiin, katso Akun lataaminen sivulla 130.
2. Odota noin kymmelen sekuntia, kunnes vahintaan yksi vihrea merkkivalo sytty
3. Kiinittä akku moottoriin, katso Sahkökaynnistys (LC 347VI, LC 353VI) sivulla 128.

Akun lataaminen

Jos akun merkkivaloista yksikään ei pala tai vain yksi palaa, akku on ladattava. Tyhja akku latautuu tayteen tunnissa. Akun lataaminen lyhemmissä ajanjaksoissa ei vaurioita akkua.

1. Aseta akku akkulaturin. (Kuva 42)
2. Kytke akulaturi pistorasiaan, 220 V, 50 Hz.

Akun latauksen tila

Akun LED-näytö	Tila
LED 1 vilikkuu	0-25 %
LED 1 palaa, LED 2 vilikkuu	25-50 %
LED 1 ja LED 2 palavat ja LED 3 vlikkuu.	50-75 %
LED 1, LED 2 ja LED 3 palavat, LED 4 vilikkuu.	75-100 %
LED 1, LED 2, LED 3, LED 4 palavat	Täyteen ladat-tu
Akkulaturin merkkivalo	Tila
Tasainen punainen valu	Akkku latautuu.
Vilkkuva punainen valu	Akku on liian lämmin ja al-kaa latautua vasta, kun lämpötila on oikea.
Tasainen vihrea valo	Akku on täysin ladattu.
Vilkkuva punainen ja vih-rea valo	Akku on vauroitunut ja se on vaihettava.

Ilmansuodatin

Pitkänn käytössä ollutta ilmansuodatinta ei voi koskaan puhistasträ taysin puhtaaksi. Vaihä ilmansuodatin saannöllisin valiajoin.

Muisa kuin malleissa LC 247, LC 247S on paperisuodatin. Malleissa LC 247, LC 247S on vaahtomuovisuodatin.

Huomautus: Vauroitunut ilmansuodatin on aina vaihettava.

Paperisuodattimen pundistaminen

1. Irrota ilmansuodattimen kansi ja paperisuodatin.
2. Napauta suodatinta tasaista pintaa vasten, jotta kaikki hiukkaset irtoavat.

HUOMAUTUS: Alä kaytā
paperisuodattimen puhdistamiseen
liuotinta tai paineilmaa.

1. Aseta ilmansuodatin takaisin paikalleen. Varmista,etta ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.
2. Aseta ilmansuodattimen kansi takaisin paikalleen.

Vaahtomuovisudattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja vaahtomuovisuodatin.
2. Puhdista vaahtomuovisuodatin vedellja ja saippualla.
3. Huhhte vaahtomuovisudatin puhtaalla vedella.
4. Purista vaahtomuovisuodattimesta vesi ja annasuodattimen kuivua.

HUOMAUTUS: Alä käytä paineilmaa. Se voi vauroittaa vaahtomuovisudatinta.

1. Voitele vaahtomuovisudatin moottorioljyllä.
2. Poista ylimaaarainen oljy painamalla puhdas liina vaahtomuovisuodatinta vasten.
3. Aseta ilmansuodatin takaisin paikalleen. Varmista, etta ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.
4. Aseta ilmansuodattimen kansi takaisin paikalleen.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Värärä sytytystulpan typpi voi aiheuttaa laitteen vauroitumisen.

Tarkista sytytystulpa, jos moottorin teho on heikko, moottoria on vaika saada kayntiin tai se ei toimi oikein joutokayntinopeudella.
- Ehkäise ylimääräisen materiaalin joutuminen sytytustulpan elektrodeihin noudattamalla seuraavia oheita:

a) Varmista, etta joutokäyninopeus on saädetty oikein.
b) Varmista, etta poltoaineseos on oikea.
c) Varmista, etta ilmansuodatin on puhdas.

Jos sytytystulppa on karstoittunut, puhista se ja tarkista samalla, etta karkivali o iokea, katso Teknisetiedot sivulla 132. (Kuva 43)
Vaihda sytytystulppa tarvittaessa.

Polttoainejärestelmän tarkistaminen

Tutki polittoinesaion korkki ja polittoinesaion korkin tiiviste vauroiden varalta.
Tutki poltoaineletku vuotojen varalta. Jos poltoaineletku on vauroitunut, vaildata se huoltolikkeessä.

Kytkinjohdon saataminen

Jos vetojärestelmä alkaa tuntuu hitaalta, kytkinjohtoa on saadettäv.

1. Voit lisā tā vetojärestelmän nopeutta käntämllä säätöruuvia vastapäivän.
   Huomautus: Jos vetojarjestelmà on kytkettynä, kun et veda vetojarjestelmän sangasta, johtoa on pidennettäva.
2. Voit pidenta johtoa ja vahentaa vetojarjestelm an nopeutta kaantamalla saatoruuvia myotapaivän. (Kuva 44)

Jos vetojärestelmä tuntu hitaalta säädön jälkeen, vaihdata vetohihna valtuutetussa huoltolikkeessä.

Kytkinjohdon säätäminen säädettävā nopeutta varten (LC 347V, LC 347VI, LC 353V, LC 353VI)

Jos moottori on käynnissä, eikā hitainta nopeutta voi käytää, nopeuden saadintä on saedettävä.

1. Voit lisā tā vetojärestmelän nopeutta käntämllä säätöruuvia vastapäivän.

Huomautus: Jos vetojärestelmä on kytkettynä, kun et käytä nopeudensäädintä, johtoa on pidennettäv.

Kuljettaminen, sailyttäminen ja havittäminen

Kuljetus ja sailytys

Kun sailytāt ja kuljetat tuotetta ja poltoainetta, varmista, ettei tuote vuoda poltoainetta tai poltoainehöyryä. Esimerkiki sähkolaitteista tai lammityskattiloista peräisin olevat kipināt tai avotuli voivat aiheuttaa tulipalon.
Käytä poltoainee sailytyksessä ja kuljettamisessa aina hyväsktytjä poltoainesäiliöita.
Tyhjennà tuotteen poltoinesäliö, jos varastoit tuotteen pitkäksi ajaksi. Hävīta poltoaine viemällä se asianmukaiseen keräyspisteeseen.
Välta onnettomuudet ja tuotteen vauroituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.
Sälytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivat päse.

• Säilytä tuotetta kuivassa paikassa, jossa lampötila ei laske pakkasen puolle.

Havittäminen

Noudata paikallisia kierratysvaatimuksia ja sāadöksiä.
- Hāvīta kaikki kemikaalit, kuten moottorioljy ja jäätymisenestoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.
Kun tuote tulee elinkaarentsa paahan, havita tuote lahettamalla se Husqvarna-jalleenmyyjalle tai kierratyspisteeseen.
Toimita akku huoltoliikkeeseen tai vie se käytettyjen akkujen keräyspisteeseen.

Tekniset tiedot

	LC 247	LC 247S	LC 247SP	LC 253S
Moottori
Tuotemerkki	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Iskutilavus, cm3	125	125	140	163
Nopeus, r/min	2 900	2 900	2900	2 800
Mooctorin nimellisteho, kW 81	1,8@2900	1,8@2900	2,1@2900	2,4@2800
Sytytjsjärestelmä
Sytytystulppa	Champion QC12YC	Champion QC12YC	Champion QC12YC	Champion XC92YC
Kärkiväli, mm	0,5	0,5	0,5	0,5
Poltoaine-/voitelujärestelmä
Poltoaine, lyijtön, oktaaniluku vähintään	90	90	90	90
Poltoainesäliön tilavuus, litraa	0,8	0,8	0,8	1,0
Öljysäliön tilavuus, litraa	0,5	0,5	0,5	0,5
Mooitoriöjy 82	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Paino
Säiliöt tyhjinä, kg	27,5	29,5	30,0	32,4
Melupäistöt 83
Äänen tehtaso, mitatu dB(A)	96	96	94	96
Äänen tehtaso, taattu LWA dB(A)	96	96	96	97
Äänitasot 84
Äänenpainetaso käytäjän korvan ta-salla, dB(A)	85	85	84	85
Tärinätasot 85
Kahva, m/s2	3,4	3,4	3,4	4,0
Terälaite
Leikkuukorkeus, mm	20-75	20-75	20-75	20-75
Leikkuuleveys, mm	470	470	470	530
Terä	Keruu	Keruu	Keruu	Keruu
Tuotenumero	5882755-10	5882755-10	5882755-10	5797972-10
Ruohonkeräjän tilavuus, litraa	55	55	55	60
Veto
Nopeus, km/h	-	4	4	4
Aloitus
Sähkökäynistys	Ei	Ei	Ei	Ei
Akku	-	-	-	-

	LC 347V	LC 347VI	LC 353V	LC 353VI
Moottori
Tuotemerkki	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Iskutilavus, cm3	163	163	163	163
Nopeus, r/min	2900	2900	2800	2800
Moottorin nimellisteho, kW 86	2,4@2900	2,6@2900	2,4@2800	2,6@2800
Sytytysjärestelmä
Sytytystulppa	Champion XC92YC	Champion XC92YC	Champion XC92YC	Champion XC92YC
Kärkiväli, mm	0,5	0,5	0,5	0,5
Poltoaine-/voitelujärestelmä
Poltoaine, lyijytön, oktaanilukuvara-hintään	90	90	90	90
Poltoainesäiliön tilavuus, litraa	1,0	1,0	1,0	1,0
Öljysäiliön tilavuus, litraa	0,5	0,5	0,5	0,5
Moottoriölj 87	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Paino
Säliöt tyhjinä, kg	30,0	32,0	32,8	34,2
Melupäistö 88
Äänen tehotaso, mitatu dB(A)	95	95	96	96
Äänen tehotaso, taattu LWA dB(A)	96	96	97	97
Äänitasot 89
Äänenpainetaso käytäjän korvan ta-salla, dB(A)	84	84	85	85
Tärinätasot 90
Kahva, m/s2	4,2	4,2	4,0	4,0
Terälaite
Leikkuukorkeus, mm	20-75	20-75	20-75	20-75
Leikkuuleveys, mm	470	470	530	530
Terä	Keruu	Keruu	Keruu	Keruu
Tuotenumero	5882755-10	5882755-10	5797972-10	5797972-10
Ruohonkeräjän tilavuus, litraa	55	55	60	60
Veto
Nopeus, km/h	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Aloitus
Sähkökäynistys	Ei	Kyllä	Ei	Kyllä
Akku	-	Li-ion, 10.8 V / 15,7 Wh	-	Li-ion, 10.8 V / 15,7 Wh

EY-vaatimustemmukaisuusvakuutus

Husqvama AB, SE-561 82 Huskvarma, Ruotsi, puh.: [phone], vakuuttaa, etta ruhonleikkurit Husqvama, LC 247, LC 247S, LC 247SP, LC 253S, LC 347V, LC 347VI, LC 353V ja LC 353VI alkaen sarjanumerosta 2016xxxxxx ovat seuraavien NEUVOSTON DIREKTIIIVIEN mukaisia:

1. toukokuuta 2006 annettu konedirektiivi 2006/42/EY
2. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta
3. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY.

Melupäastöja koskevat tiedot lótyvát luvusta Tekniset tiedot.

Seuraavia standardeja on sovellettu:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN ISO 14982

Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikämi muuta ei ole ilmoitettu.

Ilmoitetti tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala on julkaissut rapporteja vaatimustenmukaisuuden arviöinnista 8. toukokuuta 2000 ulkona käytettävien laitteiden melupäästöista ympärisön annetun neuvoxton direktivin 2000/14/EY liitetteen VI mukaisesti.

Sertifikaatin numero on: 01/901/264, 01/901/265, 01/901/281, 01/901/282

Huskvarna, 2016-11-01

Claes Losdal, kehityspaallikkö/puutarhatuotteet (Husqvarna AB:n valtuutetu ja teknisestä dokumentaatiosta vastaava edustaja)

Sommaire

Introduction. 137

Sécurité 138

Montage. 141

Utilisation 142

Entretien 143
