Producttype	Duwwerkgrasmaaier met draaiend mes
Merk	Husqvarna
Model	LC 247S
Motor	Briggs & Stratton, 125 cm³, 1,8 kW bij 2900 tpm
Gewicht (lege tanks)	29,5 kg
Snijbreedte	470 mm
Snijhoogte	20-75 mm, instelbaar in 6 standen
Capaciteit grasopvangbak	55 L
Wielaandrijving	Ja, snelheid 4 km/u
Start	Handmatig (startkabelhendel)
Brandstof	Loodvrije benzine, octaangetal min. 90
Brandstoftankinhoud	0,8 L
Motorolie	SAE 30 of SAE 10W-30, inhoud 0,5 L
Bougie	Champion QC12YC, afstand 0,5 mm
Geluidsvermogenniveau	96 dB(A) gemeten, 96 dB(A) gegarandeerd
Geluidsdrukniveau	85 dB(A) aan het oor van de gebruiker
Trillingsniveau (hendel)	3,4 m/s²
Veiligheid	Motorrem, snijkap, achterklep
Luchtfilter	Van kunststofschuim, reinigbaar met water en zeep
Optionele accessoires	Mulchset (dop + breekmes)
Beoogd gebruik	Grasmaaien in particuliere tuinen
Transport en opslag	Inklapbare hendel, brandstof aftappen voor lange stilstand

Veelgestelde vragen - LC 247S HUSQVARNA

Hoe stel ik de snijhoogte in op de grasmaaier LC 247S?

Verplaats de snijhoogtehendel naar achteren om de hoogte te verlagen, naar voren om te verhogen. De hoogte is instelbaar in 6 standen van 20 tot 75 mm.

Welk type brandstof gebruiken?

Gebruik loodvrije benzine met een minimaal octaangetal van 90 RON (87 AKI). Vermijd E85. Vul de tank van 0,8 L en laat ruimte voor uitzetting.

Hoe start ik de grasmaaier LC 247S?

Zorg dat de ontstekingskabel is aangesloten. Druk de eerste keer 5 keer op de primer, daarna 3 keer als de motor koud is. Houd de motorbremhendel tegen het stuur en trek aan de startkabel.

Wat is de capaciteit van de opvangbak?

De grasopvanger heeft een capaciteit van 55 liter. Deze wordt bevestigd door de achterklep op te tillen en in het uitwerpkanaal te plaatsen.

Hoe onderhoud ik het luchtfilter?

Het filter is van kunststofschuim. Reinig het met water en zeep, spoel, knijp het water eruit, droog en smeer met wat motorolie voordat u het terugplaatst.

Wanneer motorolie verversen?

Ververs de olie na de eerste 5 uur gebruik, daarna elke 50 uur. Gebruik SAE 30 of SAE 10W-30 olie, capaciteit 0,5 L.

Hoe vervang ik het snijmes?

Blokkeer het mes met een houten blok, verwijder de bout, vervang het mes met de snijkant richting de kap. Draai de bout aan met 70 Nm. Controleer of het vrij draait.

De grasmaaier trilt abnormaal, wat te doen?

Stop onmiddellijk de motor, koppel de ontstekingskabel los. Controleer of het mes beschadigd of slecht bevestigd is. Een verbogen as of ongebalanceerd mes kan trillingen veroorzaken. Laat repareren door een erkende werkplaats.

Kan de grasmaaier zonder opvangbak worden gebruikt?

Ja, til de achterklep op en verwijder de bak. U kunt ook een mulchset (accessoire) bevestigen om het gras te versnipperen en als mest op het gazon achter te laten.

Welk aanhaalmoment voor de mesbout?

De mesbout moet worden aangedraaid met een moment van 70 Nm. Gebruik een momentsleutel om de juiste bevestiging te garanderen.

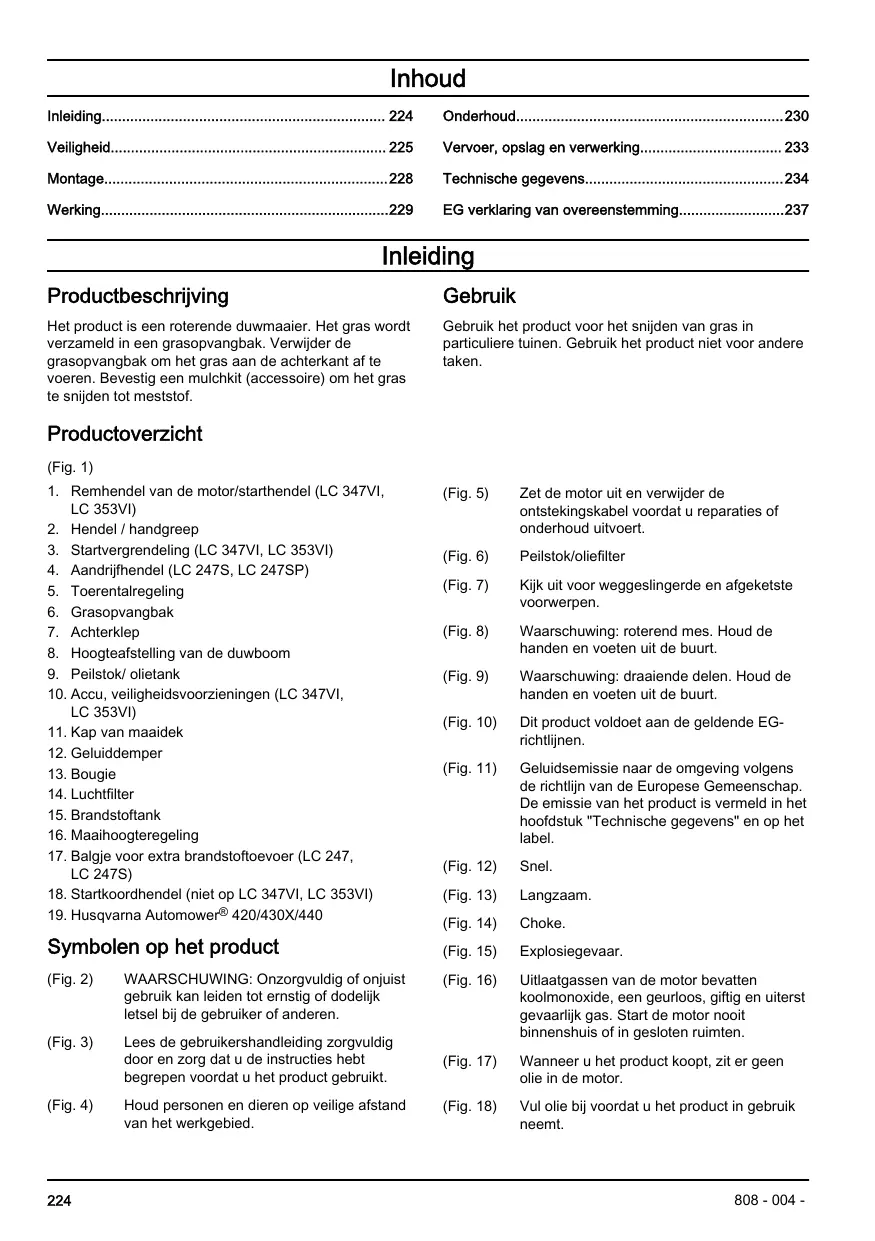

GEBRUIKSAANWIJZING LC 247S HUSQVARNA

Vervoer, opslag en verworking. 233

EG verklaring van overeenstemming. 237

Inleiding

Productbeschrijving

Het product is een roterende duwmaaier. Het gras worden verzameld in een grasopvangbak. Verwijder de grasopvangbak om het gras aan de achterkant af te voeren. Bevestig een mulchkit (accessoire) om het gras te snijden tot meststof.

Productverzicht

(Fig. 1)

1. Remhendel van de motor/starhendel (LC 347VI, LC 353VI)
2. Hendel / handgreep
3. Startvergrendeling (LC 347VI, LC 353VI)
4. Aandrijfhendel (LC 247S, LC 247SP)
5. Toerentalregeling
6. Grasopvangbak
7. Achterklep
8. Hoogteafstelling van de duwboom
9. Peilstok/olietank
10. Accu, veiligheidsvoorzieningen (LC 347VI, LC 353VI)
11. Kap van maaidek
12. Geluideddemer
13. Bougie
14. Luchtfilter
15. Brandstoftank
16. Maaihoogteregeling
17. Balgje voor extra brandstoffevoer (LC 247, LC 247S)
18. Startkoordhendel (niet op LC 347VI, LC 353VI)
19. Husqvarna Automower® 420/430X/440

Symbolen op het product

(Fig. 2) WAARSCHUWING: Onzorgvuldig of onjuist gebruik kan leiden tot ernstig of dodelijk letsel bij de gebruiker of andereen.
(Fig. 3) Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.
(Fig. 4) Houd Personen en dieren op veilige afstand van het werkgebied.

Gebruik

Gebruik het product voor het snijden van gras in particuliere tuinen. Gebruik het product Niet voor andere taken.

(Fig. 5) Zet de motor uit en verwijder de ontstekingskabel voordat u reparations of onderhoud uitvoert.
(Fig. 6) Peilstok/oliefilter
(Fig. 7) Kijkuit voorweggeslingerde enafgeketste voorwerpen.
(Fig. 8) Waarschuwing: roterend mes. Houd de handen en voeten uit de buurt.
(Fig. 9) Waarschuwing: draaiende delen. Houd de handen en voeten uit de buurt.
(Fig. 10) Dit product voldoet aan de geldende EG-richtlijnen.
(Fig. 11) Geluidsemissie maar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het product is vermeld in het hoofdstub "Technische gegevens" en op het label.
(Fig. 12) Snel.
(Fig. 13) Langzaam.
(Fig. 14) Choke.
(Fig. 15) Explosiegevaar.
(Fig. 16) Uitlaatgassen van de motor bevatten
koolmonoxide, een geurloos, giftig en uiterst
gevaarlijk gas. Start de motor nooit
binnenschuis of in gesloten ruimten.
(Fig. 17) Wanner u het product koopt, zit er geen olie in de motor.
(Fig. 18) Vul olie bij voordat u het product in gebruik neemt.

(Fig. 19) Bijvullen. Gebruik geen brandstof die worden verkocht als E85 (85% ethanol).

(Fig. 20) Warm oppervlak.

(Fig. 22) Verwijder de veiligheidsschakelaar (accu) voordat u onderhoudswerkzaamheden uit-voert of als u geen toezicht houdt op het product.

(Fig. 21) Scanbare code.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor een aantal commerciele markten.

Euro V-emissies

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde

wijzigingen aan de motor aangebracht worden.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid vrij Niet aanspraktiek voor schade die door ons product wordtverooraakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zich, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat dat nicht akomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareererd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wortd gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gezolgd.

OPGELET: Wordt gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd worden gezruft, of als u zich voorziglicht bent. Letset of overlijden konnen het gevolg+zijn als u de veiligheidsvoorschriften negeert.
• Dit product producertijdens bedrivij een elektronomagnetisch veld. Dit veld kan onder bepaalde omstandigthen de werking van actieve of passieve

medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

• Wees altiijd voorzichtig en gebruik uw gezond verstand. Als u Niet zeker weet hoe u het product moet bedieren in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.
  Denk erom dat be bediener of gebruiker verantwoerdelijk is voor ongelukken of beschadigingen aan eigendommen.
• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.
• Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
  Laat het product Niet door een kind bedieren.
• Houd kinderen uit het werkgebied. Er moet te allen tijde een verantwoordelijk vo LWassene aanwezig zich.
• Laat het product Niet bedieren door een person die de instructies Niet heeft gelezen.
• Houd Personen met een lichamelijke of geestelijkbeperking die het product gebruiken, altid in degaten. Er要去 te allen tijde een verantwoordelijkvolwassene aanwezig+zijn.
• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw visie, alertheid, koordinatie en oordeel.

• Gebruik het product Niet als het defect is.

• Wijzig dit product Niet of gebruik het Niet als het door anderen kan zich gewijzigd.

Veiligheid van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder objekten zoals takken, twijgen en stenenuit het werkgebied voordat u het product gaatgebruiken.
• Objecten die gegen de snijutrusting aankommen, küssen worden uittgeworpen en schade veroorzaken aan Personen en objecten. Houd omstanders en dieren opavigle afstand van het product.
• Gebruik het product nooit in slechte weersomstandigeden zoals mist, regen, sterke wind, heige kou of als er gevaar is voor blikseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natteplaatsen is vermoeiend. Slecht waar kan leiden tot gaevaarlijke situatuies zoals gladde ondergronden.
• Kijk uit voor Personen, objecten en situations die een veilig gebruik van het product konnen verhinderen.
• Kijk uit voor obstakels zoals wortels, stenen, takjes, kuilen en greppels. Obstakels konnen moeilijk te zienঙn door hoog gras.
• Gras maieren op hellingen kan gevaarlijk zijn. Gebruik het product Niet op een helling van meer dan 15^ .
• Gebruik het product dwars over het oppervlak van hellingen. Ga Niet van bovenaar beneden.
• Wees voorzichtig wonneer u in de buurt komt van onoverzachtelijk bochten en voorwerpen die uw zich können belemmeren.

Werkveiligung

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is Niet toegestaan om het product voor andere doeleinden te gebruiken.
  Maak aktijd gebruik van persoonlijke beschemmingsmiddelen. Zie Persoonlijke beschemmingsuitrusting op pagina 226.
  Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.
• Start de motor nooit in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitleaatdampen van de motor zijn heet en kuren vonden bevatten die brand kuren verroorzaken.
• Gebruik dit product alleen als het mes en alle afdekkingen correct+zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel verooorzaken.
  Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes

beschadigen en de motoras verbuigen. Een gebogen asverooraakt zware trillingen en een zeer groot risico dat het mes losraakt.

• Stop het product onmiddelijk als het mes een voorwerp worden geraakt of als zich trillingen voorden. Ontkoppel de ontstekingskabel van de bougie. Controller het product op schade. Repareer schade of的那一enkende serviceworkplaats de reparatie uitvoeren.
• Bevestig de motorremhendel nooit permanent aan de handgreep wanner de motor worden gestart.
• Plaats het product op een stabiele, vlakke ondergrund en start het. Zorg ervoor dat het mes Niet in aanraking komt met de grond of andere voorwerpen.
• Blij aftijd ache ter het product wanneer u het gebruikt.
  Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreepijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.
  Kantel het product Niet verwijl de motor draait.
• Wees voorzigende wanner u het productaarachteren trekt.
• Til het product nooit op verwijl de motor draaait. Als het product toch moet worden opgetild, zet dan eerst de motor uit en ontkoppel de ontstekingskabel van de bougie.
• Loop nied achteruit wonneer u het product bedient.
• Stop de motor als u in gebieden zonder gras kommt, bijvoorbeeld op paden van grind, stenen en asfalt.
• Loop Niet hard met het product wanneer de motor is ingeschaken. Loop alsijd rustig wanneer u het product bedient.
  Zet de motor uit voordat u de maaihoogte wijzig Voer nooit afstellingen uit verwijl de motor draait.
• Houd algijd toezicht op het product wanner de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting Niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschemingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschemmingsuitrusting können nicht alle risico'suitslutenaar kannen de ernst van eventuele letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemmingsmiddelen.
• Gebruik gehoorbescherming als het geluidsniveau hoger is dan 85 dB.

• Gebruik zware antislipplaarzen of -schoenen. Draag geen open schoenen en loop Niet op blote voeten.
  Draag een lange broek van stevige stof.

• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijutrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect zijn.
• Controller de vigilheidsvoorzieningen regelmatin op een juiste werkinq. Als de vigilheidsvoorzieningen defect+zijn,neem dan contact op met uw Husqarna servicewerkplaats.

De kap van het maiadek controlleren

De kap van het maaidek verminder trillingen in het product en verminder het risico op letsel door het mes.

• Controller de kap van het maidek om te zien of er geen schade is, Zoals barsten.

Accu (LC 347VI, LC 353VI)

WAARSCHUWING: Een defecte accu verminder de verilgheid van het product. Gebruik alleen een accu die is goedgekeurd door de fabrikant.

De accu voorziet de elektrische startfunctie van stroom en is een veiligheidsvoorziening die voorkomt dat de motor per ongeluk worden gestart. Verwijder de accu wanner u het product Niet gebruikt en wanner u er geen toezicht op houdt.

Remhendel motor

De motorrem schakelt de motor uit. Als de remhendel van de motor wordt losgelaten, stopt de motor en schakelt de aandrijving uit.

Voor een inspectie van de motorrem start u de motor en laat de motormrehendel los. Als de motor niet binnen 3 seconden stopt, laut u een erkende Husqvarna serviceworkplaats de motormrem afstellen.

(Fig. 23)

Startvergrendeling

Bij model LC 347VI, LC 353VI worden de remhendel van de motor ook geleuikt als een starthendel voor de startmotor. Controller de startvergrendeling om erzeker van teijken dat deze de werkig van de startmotor voorkomt.

1. Trek de starthendel in de richting van de handgreep (B). De startvergrendeling stopt de beweging.
2. Duw de startvergrendeling maar rechts (A). (Fig. 24)
3. Laat de startvergrendeling los en controllere dedez teruggaat waar de oorspronkelijke stand.

Geluiddemper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De uitlaatdemper worden erg heetijdens en na gebruik en wanner de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Brandstofveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product nicht als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en LAST het product drogen.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
  Zorg dat er geen brandstof op uw lichaamterecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaamterecht komt, verwijder deze dan met water en zeep.
• Start het product niets als er spreke is van een motorlekkage. Controller de motor regelmatig op lekke.
• Wees voorzichtig met brandstof. Brandstof islicht ontvlambaar en de dampen zijn explosief. Ze können letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan hetselveroorzaken. Zorg voor voldoende ventilatie.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij verwijl de motor is ingeschakeld.
  Zorg ervoor dat de motor koud is wanner u brandstof bijvult.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.
  Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernst letsel of de dood door verstikking of het inademen van koolmonoxide.
• Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.

• Verplaats het product minstens 3m van deplaats waar u de brandstoftank hebt bevuld, voordat u het product start.

• Vul de brandstoffank nicht volledig. Door hitte zeit de brandstof uit. Zorg ervoor dat er ruimte overblift aan de bovenkant van de brandstoffank.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, gifting en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.
  Voordat u het onderhoud van het product uitvoert, zet u de motor uit en verwijdert u de ontstekingskabel van de bougie. Verwijder bij LC 347VI, LC 353VI ook de accu.
• Draag beschermende handschoenen wanner u onderhoud aan de snijuitrusting uitvoert. Het mes is

zeer scherp en kan gemakkelijk snijwondenveroorzaken.

• Accessoires en wijzigingen aan het product die nicht zijn goedgekeurd door de fabrikant,+kunnen leiden tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik alleen accessoires die zich wijgekeurd door de fabrikant.
• Als het onderhoud Niet correct en regelmatig worden uitgevoerd, neemt de kans op letsel of schade aan het producte.
• Voer alleen onderhoud uit zoals beschreiben in deze gebruikershandleiding. Alle overige onderhoudswerkzaamheden要去en worden uitgevoerd door een erkende Husqvarna servicewerkplaats.
  Laat een erkende Husqvarna serviceworkplaats regelmatin onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.

Montage

Inleiding

WAARSCHUWING: Lees het hoofdstuk over veilighheid voordat u het product monteert. Verwijder bij LC 347VI, LC 353VI ook de accu.

De hendel monteren

1. Draai de onderste knappen los.
2. Beweeg de knoppenaar het onderste uiteinde van de sleuven aan de linker- enrechtzerzijde van het product.(Fig.25)
3. Stel de hendelhoogte af op een van de twee beschikbare posities.
4. Beweeg de knoppen omhoog maar de handgreep tot de aanslag en u een klik hoor. (Fig. 26)
5. Draai de knoppen volledig vast.

Product in de transportstand zetten

1. Draai de onderste knappen los.
2. Beweeg de knoppenaar het onderste uiteinde van de sleuven aan de linker- en rechterzijde van het product.(Fig.25)
3. Klap de hendel maar voren. (Fig. 27)

Product in de werkstand zetten

1. Klap de handgreep omhoog. (Fig. 28)
2. Beweeg de knoppen omhoog waar de handgreep tot de aanslag en u een klik hoor. (Fig. 26)
3. Draai de knoppen volledig vast.

Grasopvangbak monteren

1. Breng het frame van de grasopvangbak aan in de graszak met het stevige gedeelte van de zak aan de onderzijde. Zorg dat de hendel van het frame aan de bovenkant van de graszak blijft. (Fig. 29)
2. Bevestig het onderste gedeelte van het frame van de grasopvangbak in de groef aan de onderzijde van de grasopvangbak.
3. Bevestig de graszak met de klemmen aan het frame van de grasopvangbak. (Fig. 30)
4. Til de achechterklep op.
5. Bevestig de grasopvangbak aan de bovenrand van het chassis.
6. Plaats het onderste deel van de grasopvangbak in het grasuitwerpkanaal. (Fig. 31)

Mulchplug monteren (accessoire)

1. Til de achechterklep op en verwijder de grasopvangbak.
2. Steek de mulchplug in het afvoerkanaal. (Fig. 32)
3. Vervang het mes door het in de mulchkit meegeleverde mulchmes. Zie Mes verwangen op pagina 231.

Zonder grasopvangbak of mulchplug grasmaaien

• Til de achechterklep op en verwijder de grasopvangbak.
• Verwijder aangekoppelde mulchpluggen en mulchmessen.
• Sluit de achechterklep voordat u het product gebruikt.

Wonneer u het product gebruikt, worden het gemaaide gras onder de awhileklopuitgeworpen.

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstub over veiligkeit te lezen en hebben begrenp.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app staatuitgebreide functies voor uw Husqvarna-product:

• Uitgebeide productinformationie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Registerer in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te make met het product en dit te registraren.

Voordat u het product gaat bedieren

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begren.
2. Controller de snijuitrusting om te zien of deze correct is gemonteerd en afgesteld. Zie Snijuitrusting controleren op pagina 231.
3. Vul de brandstoftank. Zie Brandstof bijvullen op pagina 229.
4. Vul de olietank en contrôleer het oliepeil. Zie Oliepeil controleren op pagina 231.

Brandstof bijvullen

Gebruik emissarieme of alkylaatbenzine, indien beschikbaar. Als er geen emissarieme of alkylaatbenzine beschikbaar is, gebruik dan een loodvrijne benzine van goede kwaliteit, of loodhoudende benzine met een octaangetal dat nicht lager is dan 90.

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

1. Draai de brandstoffankdop langzaam los om de druk te lien ontsnappen.
2. Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doekenaar de resterende brandstof opdrogen.

3. Maak het gebied rond de brandstoffankdop goed schoon.

4. Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.

5. Verplaats het product minstens 3 m (10 ft) van de plaats waar u de brandstoffank hebt gezuld, voordat u het product start.

Maaihoogte afstellen

De maaihoogte is op 6 niveaus verstelhaar.

1. Breng de maaihoogtehendel maarachten om de maaihoogte te verlagen.
2. Breng de maaihoogtehendel maar voren om de maaihoogte te verhogen. (Fig. 33)

OPGELET: Stel de maaihoogte Niet te laag in. Als het oppervlak van het gazon Niet waterpas is, kuren de messen de grond raken.

Product starten

• Controller of de ontstekingskabel is verbonden met de bougie.

Handmatig starten (niet op LC 347VI, LC 353VI)

1. Voor LC 247, LC 247S: Druk het balgje voor extra brandstoffevoer 5 keer in wanner u het product voor de allereerste keer start. Druk het balgje voor extra brandstoffevoer 3 keer in wanner u het product een volgende keer start met een koude motor.
2. Blijf hinter het product.
3. Houd de motorremhendel gegen de handgreep. (Fig. 34)
4. Houd het startkoord in uw rechterhand.
5. Trek het startkoord langzaam maar buiten totdat u enige waarstand voelt.
6. Krachtig trekken om de motor te starten.

WAARSCHUWING: Wikkel het startkoord Niet rond uw hand.

Elektrische startfunctie (LC 347VI, LC 353VI)

1. Zorg ervoor dat de accu is geactiveerd en opgeladen. Zie De accu starten op pagina 232.
2. Sluit de accu aan op de motor. (Fig. 35)
3. Duw de startvergrendeling maar rechts (A).
4. Trek de starthendel (B) gegen de handgreep om de startmotor te starten. De startmotor stocht wanner de motor is gestart. (Fig. 24)

De aandrijving op de wielen gebruiken

Voor LC 247S, LC 247SP: Trek de aandrijfhendel in de richting van de handgreep. (Fig. 36)
- Voor LC 347V, LC 347VI, LC 353V, LC 353VI: Start de aandrijving op de wielen met de slelheidsregelhendel aan de linkerzijde van de hendel. Beweeg de slelheidsregelhendel maar voren om de slelheid te verhogen enaar nacheren om de slelheid te verlagen. (Fig. 37)
- Voordat u het producteer aanchteren trekt, moet u de aandrijving uitschakelen en het producte ongeveer 10 cm maar voren duwen.
- Laat de aandriijfhandel los om de aandrijving uittschaken, bijvoorbeeld wanner u bij een obstakelkomt.

Product stoppen

• Als u de motor wilt stoppen, LAST u de motorremhendel los.

De accu verwijderen

Om te voorkomen dat de motor per ongeluk worden gestart, verwijdert u de accu van model LC 347VI, LC 353VI wonneer u het product Niet gebruikt.

1. Druk de vergrendelknoppen (A) in en trek de accu eruit. (Fig. 38)

Een goed resultaat verkrijgen

• Gebruik.altijd een scherp mes. Een bot mes geeft een onregelmatigresultaat en het snijvlak van het gras worden geel. Een scherp mes verwbruikt ook minder energie dan een bot mes.
  Maai nooit meer dan 1/3e van de lenghte van het gras af. Maai eerst met een hoop ingestelde maaihoogte. Controller het resultaat en verlaag de snijhoogte tot een geschiktiveau. Als het gesicht elast lang is, rijd dan langzaam en maai zo nodig 2 keer.
  Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparations en onderhoud. Indien uw dealer geen serviceworkplaats heeft, vraag hem dan maar de dichtstbijzende serviceworkplaats.

Onderhoudsschema

WAARSCHUWING: Verwijder bij model LC 347VI, LC 353VI altiijd de accu voordat u onderhoudswerkzaamheden of reparativesuitvoert of het product reinigt.

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product Niet dagelijks worden gebruikt.

Voor onderhoud dat is gemarkeerd met *: zie de instructies in Veiligheidsvoorzieningen op het product op pagina 227.

Onderhoud	Elke dag	Wekelijks	Maande- liks
Algemene inspectie uitvoeren	X
Motoroliepeil controleren	X
Product reinigen	X
Snijuitrusting controleren	X
Kap van het maaidek en beschemkap controleren*	X
Motorremhendel controleren*	X
Accu controleren*	X
Demper controleren*		X
Onderhoud	Elke dag	Wekelijks	Maande- lijkss
Bougie controleren		X
Olie verversen (de eerste keer na 5=uur gebruik, dan na elke 50=uur gebruik)			X
Luchtfilter verwangen (na 50=uur gebruik)			X
Brandstofsysteme controleren			X

Algemene inspectie uitvoeren

• Controller of alle moeren en schroeven op het product goed+zijn vastgedraaid.

Product aan de buitenkant reinigen

• Gebruik een borstel om bladeren, gras en vuil te verwijderen.
  Zorg dat de luchtinlaat op de bovenkant van de motor Niet is geblokkeerd.
• Reinig het product Niet met een hagedrukspuit.
• Als u water gebruikt om het product te reinigen, spuit dan geen water recktstreeks op de motor.

Binnenoppervlak van de kap van het maaidek reinigen

1. Leeg de brandstoffank.
2. Plaats het product op zijn Kant met de demper maar beneden.

OPGELET: Als het product met het luchtfilter maar beneden worden geplaatst, kan de motor beschadigd rakeen.

1. Spuit de binnenkant van het maidek schoon met water.

Snijuitrusting controleren

WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk worden gestart.

WAARSCHUWING: Draag beschermende handschoenen wonneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwondenveroorzaken.

1. Controller de snijuitrusting op beschadiging of sacheuren. Vervang beschadigde snijuitrusting altdj.
2. Kijk waar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes要去 na het slijpen worden gebalanceerd. Laat het slijpen, verrangen en balanceren door een servicecentrum uitvoeren. Als u

een obstakel raakt waardoor het product stopt, verrang dan het beschadigde mes. Laat het servicecentrum beoordenen of het mes kan worden geslepen of moet worden verrangen.

Mes vervangen

1. Zet het mes vast met een houten blok. (Fig. 39)
2. Verwijder de mesbout.
3. Verwijder het mes.
4. Controller de messteun en de mesbout om te zien of er schade is.
5. Controller de motoras om te controleren of这对于 is verbogen.
6. Wanneer u het十几年e mes bevestigt, richt dan de gebogen uiteinden van het mes waar de kap van het maaidek. (Fig. 40)
7. Controller of het mes is uitgelijnd met het midden van de motoras.
8. Zet het mes vast met een houten blok. Bevestig de veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm.70 (Fig. 41)
9. Draai het mes met de hand rond en controllerer of het vrij draait.

WAARSCHUWING: Draag
handschoenen van ditke stof. Het mes
iszer scherp en kan gemakkelijk
snijwonden verooorzaken.

1. Start het product om het mes te testen. Als het mes Niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat Niet goed.

Oliepeil controlleren

OPGELET: Een te laag olipeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het olipeiluit voordat u het product start.

1. Zet het product op een vlakke ondergrond.
2. Verwijder de olietankdop met de bijgevoegde peilstok.
3. Veeg de olie van de peilstok.

4. Steek de peilstok volledig in de olietank om een goed beeld van het oliepeil te krijgen.

5. Verwijder de peilstok.

6. Controller het oliepeil op de peilstok.
7. Als het oliepeil laag is, vult u bij met motorolie en contrôleert u het oliepeil opniew.

De motorolie verversen

WAARSCHUWING: Motorolie is nog erg heet direct nadat de motor is uitgezet. Laat de motor afkoelen voordat u de motorolie aftapt. Als u motorolie morst op uw huid, was die dan af met water en zeep.

1. Gebruik het product totdat de brandstoffank leeg is.
2. Verwijder de ontstekingskabel van de bougie.
3. Verwijder de olietankdop.
4. Plaats een opvangbak onder het product om de motorolie in op te vangen.
5. Kantel het product om de motorolieuit de olietank af te tappen.
6. Vul bij met neue motorolie van het type dat worden aanbevolen in Technische gegevens op pagina 234.
7. Controller het oliepeil. Zie Oliepeil controeren op pagina 231.

Accu (LC 347VI, LC 353VI)

WAARSCHUWING: Een defecte accu verminder de veilighheid van het product. Gebruik alleen een accu die is goedgekeurd door de fabrikant.

De accu voorziet de elektrische startfunctie van stroom en is een veiligheidsvoorziening die voorkomt dat de motor per ongeluk worden gestart. Verwijder de accu wanner u het product Niet gebruikt en wanner u er geen toezicht op houdt.

De accu starten

Voordat u de accu de eerste keer gebruikt, moet udezeste starten.

1. Plaats de accu in de lader,zie De accu opladen op pagina 232.
2. Wacht totdat er minimaal 1 groen lampje gaat branden, ongeveer 10 seconden.
3. Sluit de accu aan op de motor, zie Elektrische startfunctie (LC 347VI, LC 353VI) op pagina 229.

De accu opladen

Als slechts 1 of 0 indicatielampjes op de accu branden, moet u de accu opladen. Een lege accu worden in 1(uur volledig opgeladen. De accu raakt Niet beschadigd wanneer deze kortere periodes worden opgeladen.

1. Plaats de accu in de accelader. (Fig. 42)
2. Sluit de acculader aan op een stopcontact, 220 V, 50 Hz.

Status van acculader

LED-display op de accu	Status
LED 1 knippert	0%-25%
Led 1 brandt, led 2 knippert	25%-50%
Led 1 en led 2 branden, led 3 knippert	50%-75%
Led 1, led 2 en led 3 branden, led 4 knippert	75%-100%
Led 1, led 2, led 3, led 4 branden	Volledig opge-laden

Indicatielampje op de ac-culader	Status
Constant brandend rood lampje	De accu worden opgeladen
Knipperend rood lampje	De accu is te warm en het opladen worden gestart wanner de accu de juiste temperatuur heeft
Constant brandend groen lampje	De accu is volledig opge-laden
Knipperend rood en groen lampje	De accu is beschadigd en moet worden verragen

Luchtfilter

Een luchtfilter dat lange tijd is gebruikt, kan nicht volledig worden gereinigd. Vervang het luchtfilter regelmatig.

Alle modellen behalte LC 247, LC 247S hebben een papierfilter. LC 247, LC 247S hebben een kunststof schuimfilter.

Let op: Vervang een beschadigd luchtfilter.altijd.

Papierfilter reinigen

1. Verwijder het luchtfilterdeksel en verwijder het papierfilter.
2. Tik het filter gegen een vlakke ondergrund om de deeltjes te verwijdenen.

OPGELET: Gebruik geen oplosmiddel of perslucht om het papierfilter te reinigen.

1. Zet het luchtfilter terug. Controller of het luchtfilter de luchtfilterhouser volledig afluit.
2. Zet het luchtfilterdeksen terug.

Kunststof schuimfilter reinigen

1. Verwijder het luchtfilterdeksel en verwijder het kunststof schuimfilter.

2. Reinig het kunststof schuimfilter met water en zeep.

3. Spoel het kunststof schuimfilter af in schoon water.
4. Knijp het water uit het kunststof schuimfilter en LAST het drogen.

OPGELET: Gebruik geen perslucht. Dit kan het kunststof schuimfilter beschaden.

1. Smeer het kunststof schuimfilter met motorolie.
2. Duw een schone doek gegen het kunststof schuimfilter om overtollige olie te verwijderen.
3. Zet het luchtfilter terug. Controller of het luchtfilter de luchtfilterhouser volledig afluit.
4. Zet het luchtfilterdeksel terug.

Bougie controlleren

OPGELET: Gebruik allijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controller de bougie als de motor weinig vermogen—heeft, nicht gemakkelijk te starten is of stationair nicht goed draait.
• Volg deze instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental.altijd juist is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.

• Maak de bougie schoon als deze vui is en contrôleer de afstandussen de elektronen correct is, zie Technische gegevens op pagina 234. (Fig. 43)
• Vervang de bougie indien nodig.

Brandstofsysteme controleren

• Controller de brandstoffankdop en de afdichting van de brandstoffankdop om te zien of er geen schade is.

• Controller de brandstofslang om te controleren of er geen lekken zijn. Als de brandstofslang beschadigd is, maar deze dan door een servicemonteur verrangen.

Als de aanrijving traag aanvoelt, moet de koppelingskabel worden afgesteld.

1. Draai de stelschroef linksom om de rijnselheid te verhogen.

Let op: Als de aandrijving is ingeschakeld verwijl u niet aan de aandrijhendel trekt, moet u de kabel verlungen.

1. Voor het verlengen van de kabel en het verlagen van de rijnselheid draait u de afstelschroef rechtsom. (Fig. 44)

Als de aandrijying ook na de afstelling traag lijkt,That dan de aandrijfrem verrangen door een erkende servicemonteur.

De koppelingskabel afstellen voor de verstelbare snugelid (LC 347V, LC 347VI, LC 353V, LC 353VI)

Als de motor is gestart en het laagste motortoerental Niet kan worden ingeschakeld, is het noodzakelijk om de toerenregeling af te stellen.

1. Draai de stelschroef linksom om de rijnselheid te verhogen.
   Let op: Als de aandrijving is ingeschakeld terwijl u de toerenregeling Niet bedient, moet u de kabel verlengen.
2. Voor het verlengen van de kabel en het verlagen van de rijnselheid draait u de afstelschroef rechtsom. (Fig. 44)

Als de aandrijying ook na de afstelling traag lijkt,That dan de aandrijfrem verrangen door een erkende servicemonteur.

Vervoer, opslag en verwerking

Transport en opslag

• Controller voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels,+kunnen tot brand leiden.
• Gebruik algijd goedgekeurde containers voor opslag en transport van brandstof.

• Leeg de brandstoffank voordat u het product voor langereijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren
  Zet het productijdens het vervoer veilig vast om schade en oncegvallen te voorkomen.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde Personen te verhinderen.

• Bewaar het product in een droge en vorstvrijne ruimte.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.
  Voer alle chemicalien, zoals olie of antivries, af via een servicecentrum of een geschikte verwijderingslocatie.

• Wanner het product Niet langer in gebruik is, stuur het dan maar een Husqvarna dealer of voer het af via een recyclingslocatie.

• Lever de accu in bij een servicecentrum of bij een bedrijf dat oude accu's verwerkt.

Technische gegevens

	LC 247	LC 247S	LC 247SP	LC 253S
Motor
Merk	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cilinderinhoud, cm3	125	125	140	163
Toerental, tpm	2900	2900	2900	2800
Nominaal motorvermogen, kW 151	1,8 bij 2900	1,8 bij 2900	2,1 bij 2900	2,4 bij 2800
Ontstekingssystem
Bougie	Champion QC12YC	Champion QC12YC	Champion QC12YC	Champion XC92YC
Elektrodenafstand, mm	0,5	0,5	0,5	0,5
Brandstof-/smeersystem
Brandstof, ongelood, minimum oc-taangetal	90	90	90	90
Inhoud brandstoffank, liter	0,8	0,8	0,8	1,0
Inhoud olietank, liter	0,5	0,5	0,5	0,5
Motorolie 152	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Met lege tanks, kg	27,5	29,5	30,0	32,4
Geluidsemissies 153
Geluidsvermogenniveau, gemeten dB(A)	96	96	94	96
Geluidsvermogenniveau, gegar-deerd LWA dB (A)	96	96	96	97
Geluidsniveau 154
Geluidsdrukniveau bij hetoor van de gebruiker, dB (A)	85	85	84	85
Trillingsniveau155
Handgreep, m/s2	3,4	3,4	3,4	4,0
Snijuitrusting
Maaihoogte, mm	20-75	20-75	20-75	20-75
Maaibreedte, mm	470	470	470	530
Mes	Collect	Collect	Collect	Collect
Artikelnummer	5882755-10	5882755-10	5882755-10	5797972-10
Capaciteit grasopvangbak, l	55	55	55	60
Aandrijving
Snelheid, km/u	-	4	4	4
Start
Elektrische startmotor	Nee	Nee	Nee	Nee
Accu	-	-	-	-

	LC 347V	LC 347VI	LC 353V	LC 353VI
Motor
Merk	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cilinderinhoud, cm3	163	163	163	163
Toerental, tpm	2900	2900	2800	2800
Nominaal motorvermogen, kW 156	2,4 bij 2900	2,6 bij 2900	2,4 bij 2800	2,6 bij 2800
Ontstekingssystem
Bougie	Champion XC92YC	Champion XC92YC	Champion XC92YC	Champion XC92YC
Elektrodenafstand, mm	0,5	0,5	0,5	0,5
Brandstof-/smeersystem
Brandstof, ongelood, minimum oc-taangetal	90	90	90	90
Inhoud brandstoffank, liter	1,0	1,0	1,0	1,0
Inhoud olietank, liter	0,5	0,5	0,5	0,5
\(Motorolie ^{157}\)	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Met lege tanks, kg	30,0	32,0	32,8	34,2
\(Geluidsemissies^{158}\)
\(Geluidsvermogenniveau, gemeten dB(A)\)	95	95	96	96
\(Geluidsvermogenniveau, gegarandeerd LWA dB (A)\)	96	96	97	97
\(Geluidsniveau^{159}\)
\(Geluidsdrukniveau bij hetoor van de gebruiker, dB (A)\)	84	84	85	85
\(Trillingsniveau^{160}\)
Handgreep, \(m/s^2\)	4,2	4,2	4,0	4,0
Snijuitrusting
Maaihoogte, mm	20-75	20-75	20-75	20-75
Maaibreedte, mm	470	470	530	530
Mes	Collect	Collect	Collect	Collect
Artikelnummer	5882755-10	5882755-10	5797972-10	5797972-10
Capaciteit grasopvangbak, I	55	55	60	60
Aandrijving
Snelheid, km/u	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Start
Elektrische startmotor	Nee	Ja	Nee	Ja
Accu	-	Li-ion 10,8 V/15,7 Wh	-	Li-ion 10,8 V/15,7 Wh

EG verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel.: [phone], verklaart dat de gazonmaialers Husqvarna LC 247, LC 247S, LC 247SP, LC 253S, LC 347V, LC 347VI, LC 353V en LC 353VI met de serienummers 2016xxxxxx en volgende, voldoen aan de voorschriften van de RICHTLIJN VAN DE RAAD:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG
van 26 februari 2014 "met betrekking tot elektromagnetische compatibiliteit" 2014/30/EU
van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG

Zie Technische gegevens voor informatie over geluidsemissies.

De volgende normen zijn van toepassing:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN ISO 14982

Tenzij anders vermeld, betreft het de meest recente versies van de hierboven genoemde normen.

Aangemelde instantie: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala
heeft rapporten opgesteld inzake de beoordeling van de
overeenstemming met bijlage VI van Richtlijn
2000/14/EG van de Raad van 8 mei 2000 betreffende
"de geluidsemissie door materieeel voor gebruik
buitenhuis".

Het certificaat heegt nummer: 01/901/264, 01/901/265, 01/901/281, 01/901/282

Huskvarna, 2016-11-01

Claes Losdal, Hoofd Ontwikkeling/Garden Products (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

INNHOLD

Innledning. 238

Sikkerhet. 239

Montering. 242

Drift 242

Vedlikethold 244

Originele instructies
