LC 247S - Muruniiduk HUSQVARNA - Tasuta kasutusjuhend

Toote tüüp	Pöörlev lükandmuruniiduk
Mark	Husqvarna
Mudel	LC 247S
Mootor	Briggs & Stratton, 125 cm³, 1,8 kW 2900 p/min juures
Kaal (tühjad kütusepaagid)	29,5 kg
Lõikelaius	470 mm
Lõikekõrgus	20-75 mm, reguleeritav 6 tasemel
Murukoguja mahutavus	55 L
Rataste ajam	Jah, kiirus 4 km/h
Käivitus	Manuaalne (käivituskaabli käepide)
Kütus	Pliivaba bensiin, oktaanarv min. 90
Kütusepaagi maht	0,8 L
Mootoriõli	SAE 30 või SAE 10W-30, maht 0,5 L
Süüteküünal	Champion QC12YC, vahe 0,5 mm
Helivõimsuse tase	96 dB(A) mõõdetud, 96 dB(A) garanteeritud
Helirõhutase	85 dB(A) kasutaja kõrva juures
Vibratsioonitase (käepide)	3,4 m/s²
Ohutus	Mootoripidur, lõikekate, tagumine kaas
Õhufilter	Plastvahust, puhastatav vee ja seebiga
Valikulised tarvikud	Multšimiskomplekt (sulgur + purustusteraga)
Kasutusotstarve	Muru niitmine eramajade aedades
Transport ja ladustamine	Kokkuvolditav käepide, tühjendage kütus enne pikka pausi

Korduma kippuvad küsimused - LC 247S HUSQVARNA

Kuidas reguleerida lõikekõrgust muruniidukil LC 247S ?

Liigutage lõikekõrguse hooba tahapoole kõrguse vähendamiseks, ettepoole suurendamiseks. Kõrgust saab reguleerida 6 tasemel 20-75 mm.

Millist kütust kasutada?

Kasutage pliivaba bensiini oktaanarvuga vähemalt 90 RON (87 AKI). Vältige E85 kütust. Täitke 0,8 L paak, jättes ruumi paisumisele.

Kuidas käivitada muruniiduk LC 247S?

Veenduge, et süütekaabel on ühendatud. Esimesel korral vajutage 5 korda kütusepumba nuppu, seejärel 3 korda, kui mootor on külm. Hoidke mootoripiduri käepidet vastu rooli ja tõmmake käivituskaablist.

Mis on murukoguja mahutavus?

Murukoguja mahutavus on 55 liitrit. See kinnitatakse tagumise kaane tõstmise ja väljaviske kanalisse sisestamisega.

Kuidas hooldada õhufiltrit?

Filter on plastvahust. Puhastage seda vee ja seebiga, loputage, pigistage vee eemaldamiseks, kuivatage, seejärel määrige vähese mootoriõliga enne tagasipanekut.

Millal vahetada mootoriõli?

Vahetage õli pärast esimesi 5 tundi kasutamist, seejärel iga 50 tunni järel. Kasutage SAE 30 või SAE 10W-30 õli, maht 0,5 L.

Kuidas vahetada lõiketera?

Blokeerige tera puutükiga, eemaldage polt, vahetage tera, suunates lõikeserv katte poole. Pingutage polt 70 Nm külge. Kontrollige, et see pöörleb vabalt.

Muruniiduk vibreerib ebanormaalselt, mida teha?

Seiske mootor kohe, ühendage süütekaabel lahti. Kontrollige, kas tera on kahjustatud või valesti kinnitatud. Painutatud võll või tasakaalustamata tera võib põhjustada vibratsiooni. Laske remontida volitatud töökojas.

Kas muruniidukit saab kasutada ilma murukogujata?

Jah, tõstke tagumine kaas üles ja eemaldage koguja. Saate kinnitada ka multšimiskomplekti (tarvik) muru purustamiseks ja selle kohapeale jätmiseks väetisena.

Milline on tera poldi pingutusmoment?

Tera polt tuleb pingutada momendiga 70 Nm. Kasutage dünamomeetrilist võtit õige kinnituse tagamiseks.

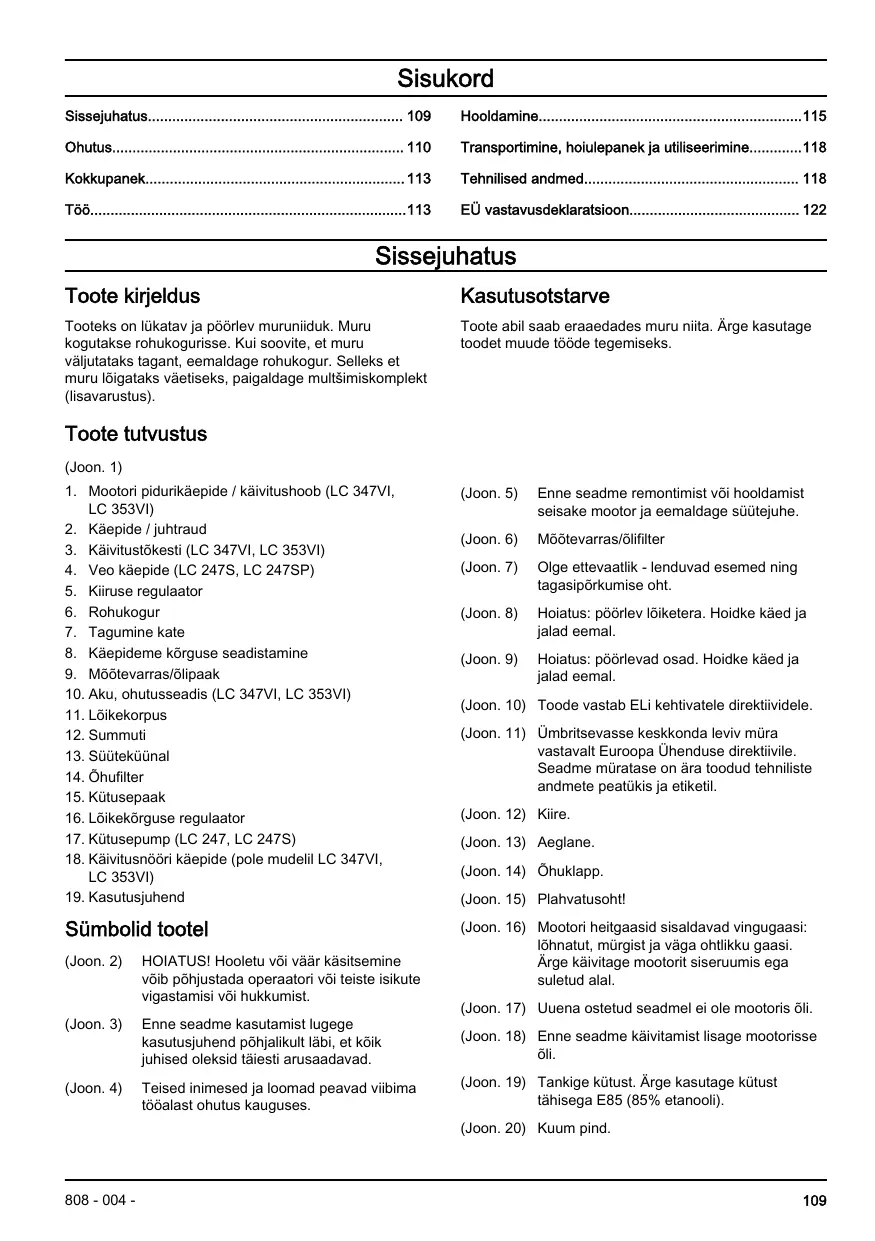

KASUTUSJUHEND LC 247S HUSQVARNA

Tooteks on lukatav ja poorlev muruniiduk. Muru kogutakse rohukogurisse. Kui soovit, et muru valjutatacks tagant, eemaldage rohukogur. Selleks et muru Iogataks vaetiseks, paigaldage multsimiskomplekt (lisavarustus).

Toote tutvustus

(Joon. 1)

1. Mootori pidurikäepide / käivitushoob (LC 347VI, LC 353VI)
2. Käepide / juhtraud
3. Kaivitustokesti (LC 347VI, LC 353VI)
4. Veo käepide (LC 247S, LC 247SP)
5. Kiiruse regulator
6. Rohukogur
7. Tagumine kate
8. Käepideme körguse seadistamine
9. Mõtevarras/ölipaak
10. Aku, ohutusseadis (LC 347VI, LC 353VI)
11. Löikekorpus
    12.Summuti
12. Sütekuünal
13. Ohuifilter
14. Kutusepaak
15. Liokekorguse regulaator
16. Kutusepump (LC 247, LC 247S)
17. Käivitusnööri kæpide (pole mudelil LC 347VI, LC 353VI)
18. Kasutusjuhend

Sumbolid tootel

(Joon. 2) HOIATUS! Hooletu voi vaar käsitsemine vob pohjustada operatori voi teiste isikute vigastamisi voi hukkumist.
(Joon. 3) Enne seadme kasutamist lugege kasutusjuhend pohjaluklt lab, et koki juhised oleksid taiesti arusaadavad.
(Joon. 4) Teised inimesed ja loomad peavad viibima toaalast ohutus kauguses.

Kasutusotstarve

Toote abil saab eraeadades muru niita. Arge kasutage toodet muude toede tegemiseks.

(Joon. 5) Enne seadme remontimist voi hoildamist seisake mootor ja eemaldage sutejuhe.
(Joon. 6) Mõtevarras/öilfilter
(Joon. 7) Olge ettevaatlik - lenduvad esemed ning tagasipörkumise oht.
(Joon. 8) Hoiatus: pöörlev lõiketera. Hoidke käed ja jalad eemal.
(Joon. 9) Hoiatus: pörlevad osad. Hoidke käed ja jalad eemal.
(Joon. 10) Toode vastab ELi kehtivatele direktividele.
(Joon. 11) Ümbritsevasse keskkonda leviv mura vastavalt Euroopa Ühenduse direktivile. Seadme müratase on arä toodud tehniliste andmete peatükis ja etiketil.
(Joon. 12) Kiire.
(Joon. 13) Aeglane.
(Joon. 14) Ōhuklapp.
(Joon. 15) Plahvatusoht!
(Joon. 16) Mootori heitgaasid sisaldavad vingugaasi: Iohnatut, mrgist ja vaga ohtlikku gaasi. Arge kaivitage mootorit siseruumis ega suletud alal.
(Joon. 17) Uena ostetud seadmel ei ole mootoris oli.
(Joon. 18) Enne seadme käivitamist lisage mootorisse öli.
(Joon. 19) Tankige kutust. Arge kasutage kutust tahisega E85 (85% etanooli).
(Joon. 20) Kuum pind.

(Joon. 22) Enne hooldustöde tegenist eemaldage ohutusluliti (aku), ärge jätke toodet järeval-veta.

(Joon. 21) Skannitav kood.

Markus: Seadmel toodud ülejänud sumbolid/tahised viitavad teatud kommertsvaldkondade tertifseerimisnoutele.

Euro Vheitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tübikinnituse.

Tootevastutus

Tootevastusatseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
  toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
  tootel on kasutud tarvikut, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskuskuses vōi volitatud isiku poolt.

Ohutus

Ohutuse märaratlused

Möstetega „hoiatus“, „attevaatust“ ja „märkus“ juhitakse tāhelepanu eriti olustele kohtadele kasutusjuhendis.

HOIATUS: Tāhistab kasutusjuhendi juhiste eiramise korral kasutaja vōi kōrvalseisjate kehavigastuse vōi surmaga loppeva onnetuse ohtu.

ETTEVAATUST: Tāhistab kasutusjuhendi
juhiste eiramine korral seadme, muude
esemete vōi laheduses asuvate objektide
kahjustamise ohtu.

Markus: Tähistab antid olukorras vajalikku isatevet.

Uldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

Toode on ohtlik, kui seda kasutada valesti voi ettevaatamatult. Ohutuseeskirjade eiramine voi b pohjustada kehavigastuse voi surma.
Seade tekitab tootades elektromagnetvälja. Teatud tingimustel vöib vãi hairida aktivsete või passivsete meditsiniliste implantaatide tõd. Raskete või surmaga lõpveate kehavigastuste ohu vãhendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
- Olge alati ettevaatlik ja kasutage tervet moistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lopetage too ja pidage enne jatkamist nou Husqvarna edasiluujaga.

• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
• Hoidke toode puhas. Veenduge, et margid ja tahised oleksid Selgelt loetavad.
• Arge lubage kellelgli toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
• Arge lubage lastel seadet käsitseda.
• Hoidke lapsed toaalast eemal. Vastutusvoimeline taiskasvanu peab kogu aeg kasutaja juures viibima.
• Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
  Kui toodet kasutab piiratud fuusiliste voi vaimsete voimetegea isik, peab ta olema kogu aeg jarelevalse all. Vastutusvöimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Arge kasutage toodet, kui olete vasinud, haige voi tarvitanud alkohlö, narkootikume voi ravimeid. Sellel on negativne moju teie nagemisele, tahelepanuvõimele, liikumisele ja utsustamisvoimele.
• Arge kasutage toodet, kui see on kahjustatud.
• Arge muutke toodet ega kasutage seda, kui keegi teine voib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiated.

• Enne toote kasutamist eemaldage toaal't oksad ja kivid.
  Löikeosaga kokku puutuvad esemed vōivad öhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kaugases.
• Arge kasutage toodet halva ilmaga, naiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja

mārgade tingimuste korral on vāsitav. Halb ilm vōib pōhjustada ohtlikke tingimus (nt libedaid pindu).

• Suhtuge tähalepanilikult inimestesses, esemetesses ja olukordadesse, mis vöivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Korge rohi võib peita takistusi.
• Muru niitmine kallakutel vöib olla ohtlik. Arge kasutage toodet alal, mille kalle ületab 15^ .
• Kasutage toodet kallakul risti likudes. Arge likuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevalja varjavate esemete laheduses.

Töobutus

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiated.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 111.
  Veenduge, et teate, kuidas hadaolukorras mooterit kiiresti seisata.
• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lāhedal. Mootoriheitgaasid on kuumad ja vōivad sisaldada sādemeid, mis vōivad tekitada tulekahju.
• Arge kasutage toodet enne, kui lioketera ja katted on oigesti kinnitatud. Valesti kinnitatud lioketera voib lahti tulla ja inimesi vigastada.
  Veenduge, et loiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See voblo loiketera kahjustada ja pohjustada mootori volli vaandumist. Paindega telg pohjustab tugevat vibratsiooni ja suurt loiketera lahtitulemise ohtu.
  Kui liketera puutub kokku mone esemega voiesineb vibratsoon, peatage toode viivitamatult. Lahutage sutekuunla sutejuhe. Kontrollige todet kahjustuste suhtes. Parandage kahjustusedo'i laske toodet remontida volitatud hooldustookojas.
  Kui moctor tootab, arge kinnitage mootori pidurikäepidet kaepidemele jäädavalt.
• Asetage toode stabilisele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
  Toote kasutamisel hoidke molema kaega käepidemest ja kōik toete rattad maas. Hoidke kaed ja jalad likuvatest teradest eemal.
  Kui mootor on käivitatud, ærge kallutage toodet.
• Olge toote tagasisuunas tombamisel ettevaatlik.
  Kui motor on kāivitatud, ārge tostke toodet. Kui teil on vaja toodet tosta, seisake esmalt motor ja lahutage sūtejuhe sūtékūnlast.
• Arge kõndige toote kasutamise ajal tagurpidi.

Seisake mootor, kui liigute alal, kus pole muru, naiteks kruusast, kivist ja asfaldist teedel.
- Arge lukake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.
- Enne lõikamiskörguse muutmist seisake mootor.
- Arge tehke seadistusi, kui mootor tõetab.
- Arge laske toodet silmist, kui mootor tõtəb. Seisake mootor ja veenduge, et lõikeosa e i põrleks.

Ohutusjuhised kasutamisel

Isikuaitsevahendid

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. ōige varustuse valimiseks pöörduge edasimiüja poole.
Kui muratase ületab 85 dB, kandke kuulmiskaitseid.
Kandke vastupidavaid saapaid voi jalatseid, mis on libisemiskindlad. Arge kandke avatud jalatseid ega olge paljajalu.
Kandke tugevaid pikki pukse.
Vajaduse korral kandke kaitsekindaid, naiteks lõikeosa kinnitades, kontrollides voi puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege
läbi järgnevad hoiatused.

• Arge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige chutusseadiseid regulaarselt. Kui chutusseadised on defektsed, pördruge Husqvarna hooldustöökotta.

Löikeosa katte kontrollmine

Löikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Aku (LC 347VI, LC 353VI)

HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku totidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jatate selle järevalveta, eemaldage aku.

Mootori pidurikäepide

Mootori pidurikäepideme abi saab mootori.SEIsata. Mootori pidurikäepideme vabastamisel mootor seiskub ja voesusteem lulitub valja.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustökojas.

(Joon. 23)

Käivtustökesti

Mudelil LC 347VI, LC 353VI toimib mootori
pidurikäepide ka käiviti mootori käivitushoovana.
Kontrollige, et käivistustokesti takistab käiviti mootori
tödd.

1. Tömmake käivitushooba juhtraua suunas (B). Käivitustokesti peatab likumise.
2. Vajutage käivitustokesti paremale välja (A). (Joon. 24)
3. Laske käivitustökesti lahti ja veenduge, et see läheks tagasi lähteasendisse.

Summuti

Summuti ülesandeks on hoida müratase voimalikult madalaj suunata mootoriheitgaasid kasutajast eemaal.

Ärge kasutage seadet, kui summuti puudub voi on kahjustatud. Kahjustatud summuti tostab mürataset ja suurendab talekahu ohtu.

HOIATUS: Seadme tootamise ajal ja vahetult pārast tootamist ning mootori tühikägil tootamise ajal on summuti vaga kuum. Tulekahu vältimiseks olge taleohtlike materjalide ja/vōi aurude laheduses vaga ettevaatlik.

Ohutusnöuded kutuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege
läbi jargnevad hoiatused.

• Arge käivitage toodet, kui toote pinnale on sattunud kutust vöi mootoriöli. Eemaldage kutus/öli toote pinnalt ja laske tootel kuivada.
  Kui kutus satub roivastele, siis vahetage kohe riideid.
  Vältrige kutuse sattumist nahale, see voib pöhjustada kehavigastusi. Kui kutus satub kehale, puhastage piirkond seebi ja veega.

• Arge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kutuse käsitsemisel ettevaatlik. Kutus on tuleohtlik ja kutuse aurud on plahvatusoftlikud ning voivad pöhjustada kehavigastusi voi surma.

• Arge hingake sisse kutuseaure, see voib pohjustada kehavigastuse. Tagage piisav ohuvahetus.
• Arge suitsetage kutuse ega mootori laheduses.
• Arge asetage kuumi esemeid kutuse ega mootori lahedesse.
• Arge tankige kutust, kui mootor toötab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kutusepaagi kork ja laske survel alaneda.
• Arge tankige mootorit siseruumis. Ebapiisav ohuvahetus voib pohjustada lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.
• Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.
• Arge taitke kutusepaaki taiilikult. Soojuse mojul kutus paisub. Jatke kutusepaagi ulaserva vaba ruymi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege
läbi jargnevad hoiatused.

Mootoriheitgaasidisialadavidvinguasa:lohnatut, murgist ja vaga ohtlikku gaasi. Arge kavitage mootorit siseruumis ega suletud alal.
- Enne toote hoodlamist seisake motor ja eemaldage sutekuunla sutejuhe. Seadme LC 347VI, LC 353VI puhul eemaldage ka aku.
Löikeosa hooldamisel kandke kaitsekindaid.
Lökitera on väga terav ja voib kergesti pöhjustada
loikevigastusi.
- Tootja heakskiiduta tarvikud ja muudatused toote juarest vovad pohjustada tõsseid kehavigastusi voi surma. Arge mutke toodet. Kasutage tootja heakskiidetur tdrikuid.
Kui todet regulaarselt ja oigesti ei hooldata, suurene bont, et toode saab kahjustada ja voib kadagi vigastada.
- Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiuduga hooldustökojas.
Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustookojas.
- Asendage kahjustatud, kulunud ja katkised osad.

Sissejuhatus

HOIATUS: Enne toote kokkupanemist lugee labi ohutust puudutav peatukk. Seadme LC 347VI, LC 353VI puhul eemaldage ka uku.

Käepideme kokkupanek

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja parental küljel olevatesse soonetesse. (Joon. 25)
3. Reguleerige käepideme körgus ühte kahest voimalikust asendist.
4. Liigutage nuppusid üles käepideme suunas, kuni need peatuvd jakestub klöpsatus. (Joon. 26)
5. Keerake nupud korralikult kinni.

Muruniiduki seadmine transportasendisse

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja parental küljel olevatesse soonetesse. (Joon. 25)
3. Keerake käepide ettepuole. (Joon. 27)

Toote seadmine toöasendisse

1. Pöörake käepide pustasendisse. (Joon. 28)
2. Liigutage nuppusid üles käepideme suunas, kuni need peatuvd jakestub klopsatus. (Joon. 26)
3. Keerake nupud korralikult kinni.

Rohukoguri kokkupanek

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jäab pöhja. Hoidke raami käepidet rohukoti peal. (Joon. 29)
2. Kinnitage rohukoguri raami alumine osa rohukoguri allosas asuvassesoonde.
3. Kinnitage rohukott klambritega rohukoguri raami külge. (Joon. 30)
4. Kergitage tagakaant.
5. Kinnitage rohukogur raami ülaservale.
6. Asetage rohukoguri alaosa muru valjaviskekanalisse. (Joon. 31)

Multšikorgi (lisatarvik) kokkupanek

1. Kergitage tagakaant ja eemaldage rohukogur.
2. Asetage multšikork vāljaviskékanalisse. (Joon. 32)
3. Asendage lokietera multsimiskomplektis oleva multsimisteraga. Vt jaotist Lokietera vahetamine Ik 116.

Muru niitmine ilma paigaldatud rohukoguri voi multsikorgita.

• Kergitage tagakaant ja eemaldage rohukogur.
  Kui seadmele on paigaldatud multsikork ja multsimistera, eemaldage need.
• Enne seadme kasutamist sulgege tagumine kate.

Seadme tootamise ajal valjub loigatud rohi tagumise katte alt.

Too

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege pöhjalikult labi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele moeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaulsuse:

Täiendav tooteteave.
Toote osade ja hoolduse alan teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus om mobiilsideseadmesse.

2. Registreeruge Husqvarna Connect rakenduses.

3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend pohjalikult labi, et koik juhised oleksid täesti arusaadavad.
2. Veenduge, et liokeosa oleks oigesti kinnitatud ja reguleeritud.Vt jaatist Liokeosa kontrollimine Ik 116.
3. Täitke kutusepaak. Vt jaotist Kütuse tankimine Ik 113.
4. Täitke ņlipaak ja kontrollide olitaset. Vt jaotist ņlitaseme kontrollimine Ik 116.

Kütuse tankimine

Vöimaluse korral kasutage keskkonnasäastlikbu bensiini/alkuatabensiini. Kui keskkonnasäastlik voi alkulaatbensiin pole saadaval, kasutage kvaliteetset

plivaba bensiini voi plibensiini, mille oktaaniarv on vahemalt 90.

ETTEVAATUST: Arge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See voib toodet kahjustada.

1. Survey vabastamiseks avage kutusepaagi kork aeglaselt.
2. Lisage kutust aeglaselt kutusenoust. Mahavalgumise korral eemaldage osa kutust lapiga ja laske üejäänul ara kuivada.
3. Puhastage kutusepaagi korgi umbrus.
4. Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
5. Enne käivitamist viige toode vahemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.

Löikaniskörguse reguleerimine

Löikamiskörgust saab seadistada kuuele erinevale körgusele.

1. Lõikamiskörguse vähendamiseks tommake lõikamiskörguse hooba tagasisuunas.
2. Lõikamiskörguse suurendamiseks lükake lõikamiskörguse hooba edasisuunas. (Joon. 33)

ETTEVAATUST: Arge seadistage
loikamiskorgust liiga madalaks. Kui muru pole tasane, vovad loiketerad puutada vastu maad.

Toote käivitamine

• Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.

Kasitsi kävitamine (pole mudelil LC 347VI, LC 353VI)

1. LC 247, LC 247S - toote esmakäivamisel vajutage kutusepumpa vis korda. Järgmine kord vajutage toote käivamisel kutusepumpa kolm korda.
2. Olge toote taga.
3. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 34)
4. Hoidke starteri noori käepidet paremas kaes.
5. Tömmake starteri noöri valjasuunas, kuni tunnete vastujóudu.
6. Tömmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

Elektriline kävitamine (LC 347VI, LC 353VI)

1. Veenduge, et aku on aktveeritud ja laetud. Vt jaotist Aku kaivitamine lk 116.
2. Kinnitage aku mootori külge. (Joon. 35)
3. Vajutage käivitustökesti paremale välja (A).
4. Käivitumsootori käivitamiseks tōmmake käivitushoob (B) vastu juhtrauda. Käivitumsootor seiskub, kui mootor käivitub. (Joon. 24)

Veo kasutamine ratastel

LC 247S, LC 247SP - Tömmake veo käepidet juhtraua suunas. (Joon. 36)
- LC 347V, LC 347VI, LC 353V, LC 353VI - käivitag rataste veofunktsoin käpedime vasakul küljel asuva kiiruse regulatorhoovaga. Kiiruse suurrendamiseks liigutage kiiruse regulatorhooba ettepoole, vähendamiseks tahapoole. (Joon. 37)
- Enne seadme tagasisuunas tombamist vabastage vedu ja lukake seadet umbes 10 cm edasisuunas.
- Veo vabastamiseks vabastage veo käepide näiteks siis, kui lahenete takistusele.

Toote seiskamine

• Mootori seiskamiseks vabastage mootoripiduri käepide.

Aku eemaldamine

Mootori juhusliku kāivitumise ennetamiseks tuleb mudeli LC 347VI, LC 353VI puhul aku eemaldada, kui todet ei kasutata.

1. Vajutage lukustusnupud (A) sisse ja tommake aku välja. (Joon. 38)

Hea tulemuse saavutamine

• Kasutage vahedat liketera. Nuri tera annab ebauhtase tulemuse ja muru lögatud osa muutub kollaks. Terav liketera on nuri teraga vorrendes energiasäastlikum.
  Löigake kuni pool muru pikkusest. Niitke kõigepealt kõgele reguleeritud lõikamiskörgusega. Vaadake tulemust ja seadistage lõikamiskörrgus soovitud madalamale tasemele. Kui muru on väga pikk, söitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ara hoida triipude tekkimist murule.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hoodamist lugege pöhjalikult labi ohutust puudutav peatükk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustoo. Kui edasimuuljal, kellelt toote oostite, pole hooldustoo:koda, kusige neil tevat lahima hooldustookoja kohta.

Hooldusskeem

HOIATUS: Mudeli LC 347VI, LC 353VI puhul eemaldage alati aku enne toote hooldamist, remontimist voi puhastamist.

Hoodlusintevalide arvutamisel on aluseks voetud toote igapëevane kasutamine. Intervallid mutuvad, kui toodet igapëevaselt ei kasutata.

Tarniga (^*) tāhistatud hoodustöde kohta leiate juhisé peṭukist Toote ohutusseadised Ik 111.

Hooldamine	Üks kordpääves	Üks kordnädalas	Üks kordkuus
Üldkontrolli LABVIIIMINE	X
Ölitaseme kontrollimine	X
Toote puhastamine	X
Löikeosa kontrollimine	X
Löikekorpus je kaitsekatte kontrollimine*	X
Moororipiduri käepideme kontrollimine*	X
Aku kontrollimine*	X
Summuti kontrollimine*		X
Süütekünla kontrollimine		X
Ölivahetus (esmalt pärast 5 toötunda, seejärel iga kord 50 toötunni järel)			X
Öhufiltri vahetamine (pärast 50 toötunda)			X
Kütusesüsteemi kontrollimine			X

Uldulevaatuse labivimine

Veenduge, et koik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

• Eemaldage lehed, muru ja pori harja abil.
  Veenduge, et mootori peal asuv ohuvotuava oleks takistustest vaba.
• Arge kasutage seadme puhastamiseks survepesurit.
• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Löikekorpuse siseppinnapuhastamine

ETTEVAATUST: Kui toode on asetatud selliselt, et ohuifiter jäab allapoole, vöib mootor kahjustada saada.

1. Loputage liokekorpuse sisepinda veega.

Löikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise
ärahoidmises eemaldage sütekünlalt
sütejuhe.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on vaga terav ja voib kergesti pohjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mörade suhtes.
   Kahjustatud lõikeosa tuleb alati valja vahetada.
2. Kontrollige, kas loiketera on kahjustatud voi nuri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode pörkub vastu eset, mis põhjustab toote seiskumise, vaheteğ valja kahjustud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see valja vahetada.

Lokigetera vahetamine

1. Lukustage lokietera mone puuklotsiga. (Joon. 39)
2. Eemaldage lokietera polt.
3. Eemaldage loiketera.
4. Eemaldage loiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
5. Kontrollige mootori völli ja veenduge, et see poleks väändunud.
6. Uue loiketera kinnitamisel suunake nurksed otsad loikekorpuse poole. (Joon. 40)
7. Veenduge, et lokietera ja mootori volli kese oleksid kohakuti.
8. Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi momendiga 70 Nm. (Joon. 41)
9. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid.
Löiketera on väga terav ja vöib kergesti pöhjustada lökevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Ölitaseme kontrollimine

ETTEVAATUST: Liiga madal ölitase vöib mootorit kahjustada. Enne toote käivitamist kontrollige ölitaset.

1. Asetage toode tasasele pinnale.

2. Eemaldage òilpaagi kork koos kinnitatud mõötevardaga.

3. Puhastage moötevarras ölist.

4. Ōlitaseme öigesti moötmiseks asetage moötevarras täies pikkuses ölipaaki.
5. Eemaldage olivarras.
6. Vaadake mõtevardalt olitaset.
7. Kui olitase on madal, lisage mootorioli ja kontrollige olitaset uuesti.

Mootorioli vahetamine

HOIATUS: Vahetult pārast mootori
seiskamist on mootorioli vāga kuum. Enne
mootorioli valjutamist laske mootoril maha
jahtuda. Kui mootorioli satub nahale,
puhastage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kutusepaak on tuhi.
2. Eemaldage sutekünla sutejuhe.
3. Eemaldage olipaagi kork.
4. Asetage toote alla moni mahuti, kuhu mootorioli saaks valguda.
5. Kallutage toodet, et motorioli valguks olipaagist välja.
6. Lisage uut motoriöli (vt jaotises Tehnilised andmed Ik 118 soovitatud tüüpi).
7. Kontrollige olitaset. Vt jaist Olitaseme kontrollimine Ik 116.

Aku (LC 347VI, LC 353VI)

HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku totidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jatate selle järevalveta, eemaldage aku.

Aku käivitamine

Enne aku esmakordset kasutamist tuleb see kävitada.

1. Asetage aku laadjasse, vt Aku laadimine lk 116.
2. Oodake, kuni suttib vahemalt uks roheline tuli, u 10 sekundit.
3. Kinnitage aku mootori külge, vt Elektriline käivitamine (LC 347VI, LC 353VI) Ik 114.

Aku laadimine

Kui akul poleb ainult 1 voi 0 margutuld, tuleb akut laada. Tuhi aku on taielikult laetud 1 tunniga. Aku luhemataega laadimine ei kahjusta akut.

1. Asetage aku akulaadijasse. (Joon. 42)
2. Ühendage akulaadija 220 V, 50 Hz vooluvörku.

Aku laadimise olek

Aku LED-näidik	Olek
LED 1 vilgub	0–25%
LED 1 põleb, LED 2 vilgub	25–50%
LED 1, LED 2 põlevad, LED 3 vilgub	50–75%
LED 1, LED 2, LED 3 põlevad, LED 4 vilgub	75–100%
LED 1, LED 2, LED 3, LED 4 põlevad	Täielikult lae-tud

Akulaadija mängutuli	Olek
Püsvalt põlev punane tuli	Aku laeb
Vilkuv punane tuli	Aku on liiga kuum ja laadi-mine algab, kui tempera-tuur on ùigel tasemel
Püsvalt põlev roheline tuli	Aku on laetud
Vilkuv punane ja roheline tuli	Aku on saanud kahju ja tuleb valja vahetada

Ohufilter

Pikemat aega kasutud ohuilriti e saa enam taiesti puhtaks. Vahetage ohuilrit regulaarselt.

Kögil mudelitel (v.a LC 247, LC 247S) on paberfilter. Mudelil LC 247, LC 247S on vahtplastfilter.

Markus: Kahjustatud ohuifilter tuleb alati valja vahetada.

Paberfiltri puhistamine

1. Eemaldage Řhufiltri kate ja paberfilter.
2. Lõge filtrit vastu monda tasast pinda, et osakesed selle küljest lahti tuleksid.

ETTEVAATUST: Arge kasutage paberfiltri puhastamiseks lahustit ega suruohku.

1. Asetage ñhufilter tagasi. Veenduge, et ñhufilter liibuks tihedalt vastu ñhufilti hoidikut.
2. Asetage ōhufiltri kate tagasi.

Vahtkummist plastfiltri puhastamine

1. Eemaldage ðhufiltri kate ja vahtkummist plastfilter.
2. Puhastage vahtkummist plastfiltr seebi ja veega.
3. Loputage vahtkummist plastfilrit puutas vees.
4. Pigistage vahtkummist plastfiltrist vesi valja ja laske sel kuivada.

ETTEVAATUST: Arge kasutage suruohku. See voib vahtkummist plastfiltrit kahjustada.

1. Määrige vahtkummist plastflitrit mootoriölia.
2. Ülendiigse öli eemaldamiseks suruge vahtkummist plastfiltrile riidetükk.
3. Asetage ñhufilter tagasi. Veenduge, et ñhufilter liibuks tihedalt vastu ñhufiltri hoidikut.
4. Asetage ohuifiltri kate tagasi.

Süutekünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tuupi sutekuunalt. Vale tuupi sutekuunal voib toodet kahjustada.

• Kontrollige sütekünalt, kui mootori voimsus on modal, mootor ei käivitu kergesti vöi ei tõta tühikäigul korralikult.
  Süutekünla elektroodidele voorainete kogunemise ohu vahendamiseks taitke jargmisi juhiseid.

a) Veenduge, et tuhikäigu pörete arv on öigesti seadistatud.
b) Veenduge, et kutusesegu oleks Óige.
c) Veenduge, et ohuifilter oleks puhas.

Kui suutekuunal on märdunud, puhastage see ja kontrollige, kas elektroodide vahe on òige, vt jaotist Tehnilised andmed Ik 118. (Joon. 43)
Vajaduse korral vahete sutekuunal valja.

Kütusesüsteemi kontrollimine

• Kontrollige kutusepaagi korki ja selle tihendit kahjustuste suhtes.
• Kontrollige kutusevoolukut lekete suhtes. Kahjustatud kutusevoolik laske hooldustökojas välja vahetada.

Siduritrossi reguleerimine

Kui vedu tundub aeglane, tuleb siduritrossi reguleerida.

1. Veokiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva.

Märkus: Kui vedu on sisse lulitatud siis, kui te veo kä Epidet ei tōmba, tuleb trossi pikendada.

1. Trossi pikendamiseks ja veokiruse vahendamiseks keerake reguleerismkruvi päripäeva. (Joon. 44)

Kui vedu on aeglane ka pärast reguleerimist, laske hooldustökojas veorihm valja vahetada.

Reguleeritava kiiruse siduritrossi reguleerinme (LC 347V, LC 347VI, LC 353V, LC 353VI)

Kui mootori käivitamisel saa rakendada koige aeglasemat kiirust, tuleb kiiruse regulaatorit seadistada.

1. Veokiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva.

Markus: Kui vedu on sisse lulitatud siis, kui te kiiruse regulaatori et kasitse, tuleb trossi pikendada.

1. Trossi pikendamiseks ja veokiruse vahendamiseks keerake reguleerismkruvi päripäeva. (Joon. 44)

Kui vedu on aeglane ka pärast reguleerimist, laske hooldustökojas veorihm valja vahetada.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoistamine

Toote ja kutuse transportimisel ning hoistamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest voi boileritet parit saded ja lahtine leek vovad pohjustada tulekahju.
Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.
Toote pikaks ajaks houle panemisel tuhjendage eelnevalt kutusepaak. Korvaldage kutus spetsiaises jaatmejaamas.
- Transportimisel kinnitage toode ohutult, et ara hoida kahjustusi ja onnetusi.
- Hoidke toodet lukustud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei kulmu.

Korvaldamine

Järgige kohlåkke jättmekättluseeskirju ja kehtivaid seadusi.
- Kemikaalid (nt mootorioli ja jahutusvedelik) kōrvaldage hoolduskeskuses vōi spetsiaalsaes jäätmejaamas.
Kui toodet enam ei kasutata, toimetage see Husqvarna edasimuüjale voikorvaldage see taaskasutuskeskuses.
Korvaldage aku hooldustookojas voi toimetage see spetsiaalsesse kasutatud akude kogumispunktli.

Tehnilised andmed

	LC 247	LC 247S	LC 247SP	LC 253S
Mooter
Kaubamärk	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Silindrimaht, cm3	125	125	140	163
Kiirus, p/min	2900	2900	2900	2800
Mootori nimivöimsus, kW 71	1,8 2900 juures	1,8 2900 juures	2,1 2900 juures	2,4 2800 juures
Süutesüsteem
Süutekuünal	ChampionQC12YC	ChampionQC12YC	ChampionQC12YC	ChampionXC92YC
Elektroodide vahe, mm	0,5	0,5	0,5	0,5
Kütuse-/määrissüsteem
Kütus, pliivaba, minimaalne oktaa-niarv	90	90	90	90
Bensiinipaagi maht, l	0,8	0,8	0,8	1.0
Ölipaagi maht, liitrit	0,5	0,5	0,5	0,5
Mootoriöli 72	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Mass
Tühjade paakidega, kg	27,5	29,5	30,0	32,4
Müratasemed 73
Helitugevuse tase, dB(A)	96	96	94	96
Müravöimsustase, garanteeritud LWA dB(A)	96	96	96	97
Müratase 74
Heliröhutase kasutaja körva juures, dB(A)	85	85	84	85
Vibratsoonitase 75
Käepide, m/s2	3,4	3,4	3,4	4,0
Löikeosa
Löikekörgus, mm	20-75	20-75	20-75	20-75
Löikamislaius, mm	470	470	470	530
Löikeketas	Kogur	Kogur	Kogur	Kogur
Toote number	5882755-10	5882755-10	5882755-10	5797972-10
Rohukoguri maht, l	55	55	55	60
Drive
Kiirus, km/h	-	4	4	4
Alustamine
Elektriline käiviti	Ei	Ei	Ei	Ei
Aku	-	-	-	-

	LC 347V	LC 347VI	LC 353V	LC 353VI
Mootor
Kaubamärk	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Silindrimaht, cm3	163	163	163	163
Kiirus, p/min	2900	2900	2800	2800

72 Kasutage kvaliteedi SF, SG, SH, SJ voi korgema kvaliteedi mootorioli. Vaadake motori totja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale valiskeskonna temperatuurile sobivaim viskoossus.
73 Muraemissiono umbritsevasse keskkonda, mõodetud helivöimsuse tasemena (Lw) vastavalt Eü direktiivile 2000/14/EU.
74 Helirohutase vastavlt standardile ISO 5395. Mura rohutaseme kohta toodud andmete statistiline dispenssoon (standardhalve) on 1,2 dB(A).
Vibratsionitase standardi ISO 5395 jargi. Vibratsionitiseme kohta toodud andmete tuupiline statistiline dispersoon (standardhale) on 0,2m / s^2

	LC 347V	LC 347VI	LC 353V	LC 353VI
Mootori nimivöimsus, kW 76	2,4 2900 juures	2,6 2900 juures	2,4 2800 juures	2,6 2800 juures
Sütesüsteem
Sütekuünal	Champion XC92YC	Champion XC92YC	Champion XC92YC	Champion XC92YC
Elektroodide vahe, mm	0,5	0,5	0,5	0,5
Kütuse-/märimissüsteem
Kütus, pliivaba, minimaalne oktaa-niarv	90	90	90	90
Bensiinipaagi maht, I	1.0	1.0	1.0	1.0
Ölipaagi maht, liitrit	0,5	0,5	0,5	0,5
Mootoriöli 77	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Mass
Tühjade paakidega, kg	30,0	32,0	32,8	34,2
Müratasemed78
Helitugevuse tase, dB(A)	95	95	96	96
Müravöimsustase, garanteeritud LwA dB(A)	96	96	97	97
Müratase79
Heliröhutase kasutaja körva juures, dB(A)	84	84	85	85
Vibratsoonitase80
Käepide, m/s2	4,2	4,2	4,0	4,0
Löikeosa
Löikekörgus, mm	20-75	20-75	20-75	20-75
Löikamislaius, mm	470	470	530	530
Löikeketas	Kogur	Kogur	Kogur	Kogur
Toote number	5882755-10	5882755-10	5797972-10	5797972-10
Rohukoguri maht, I	55	55	60	60
Drive
Kiirus, km/h	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Alustamine
Elektriline käiviti	Ei	Jah	Ei	Jah
Aku	-	Liitium-ionaku, 10,8 V / 15,7 Wh	-	Liitium-ionaku, 10,8 V / 15,7 Wh

EU vastavusdeklaratsion

Husqvama AB, SE-561 82 Huskvarna, Rootsi, tel:

[phone], kinnitab, et murunilidukid Husqvarma

LC 247, LC 247S, LC 247SP, LC 253S, LC 347V,

LC 347VI, LC 353V ja LC 353Vialates seerianumbrist

2016xxxxxxxxx vastavad jargmiste NÖUKOGU

Rakendatud on järgmisi standardeid:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN ISO 14982

Kui pole margitud teisiti, moeldakse ülalpool loetletud standardite all nende kõige viimaseid avaldatudersione.

Teavitatud asutus: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala on

esitanud vastavushindamisega seonduvad aranded, nagun onnut NDUKOGU 8. mai 2000. aasta MURADIREKTIVI 2000/14/EU VI las.

Sertifikaadi number on: 01/901/264, 01/901/265

(Husqvarna AB volitatud esindaja, tehnilise dokumentatsioni vastutav juht)

Sisälto

Johdanto. 123

Tuvallisuus. 124

Asentaminen 127

Kayttö 127

Huolto. 129

Degvielas sistemas pärbaude

• Pärbaudiet degvielas tvertnes vacinu un degvielas tvertnes vacină blivi, lui pärliecinătos, vai nav bojăjumu.
• Pärbauduit degvielas tūtenes, lai pārbauditu, vai nav nopūdēs. Ja degvielas tūtene ir bojă, laujiet servisa pārstāvīm to nomainit.

Sajuga vada regulešana
