LC 247S - žoliapjovė HUSQVARNA - Nemokama naudojimo instrukcija

Produkto tipas	Stumiamoji rotacinė vejapjovė
Markė	Husqvarna
Modelis	LC 247S
Variklis	Briggs & Stratton, 125 cm³, 1,8 kW esant 2900 aps./min.
Svoris (tušti bakai)	29,5 kg
Pjovimo plotis	470 mm
Pjovimo aukštis	20-75 mm, reguliuojamas 6 lygiais
Žolės surinktuvo talpa	55 L
Ratų pavara	Taip, greitis 4 km/h
Paleidimas	Rankinis (starterio troso rankena)
Degalai	Bešvinis benzinas, oktaninis skaičius min. 90
Degalų bako talpa	0,8 L
Variklio alyva	SAE 30 arba SAE 10W-30, talpa 0,5 L
Žvakė	Champion QC12YC, tarpas 0,5 mm
Garso galios lygis	96 dB(A) išmatuotas, 96 dB(A) garantuotas
Garso slėgio lygis	85 dB(A) vartotojo ausyje
Vibracijos lygis (rankena)	3,4 m/s²
Sauga	Variklio stabdys, pjovimo gaubtas, galinis dangtis
Oro filtras	Iš plastikinės putos, valomas vandeniu ir muilu
Pasirenkami priedai	Mulčiavimo rinkinys (užtvaras + smulkinimo peilis)
Numatyta paskirtis	Žolės pjovimas privačiuose soduose
Transportavimas ir laikymas	Sulankstoma rankena, prieš ilgą pertrauką išleisti degalus

Dažnai užduodami klausimai - LC 247S HUSQVARNA

Kaip sureguliuoti pjovimo aukštį ant LC 247S vejapjovės?

Pjovimo aukščio svirtį pastumkite atgal, kad sumažintumėte aukštį, pirmyn, kad padidintumėte. Aukštį galima reguliuoti 6 lygiais nuo 20 iki 75 mm.

Kokius degalus naudoti?

Naudokite bešvinį benziną, kurio oktaninis skaičius ne mažesnis kaip 90 RON (87 AKI). Venkite degalų E85. Užpildykite 0,8 L baką, palikdami vietos plėtimuisi.

Kaip paleisti LC 247S vejapjovę?

Įsitikinkite, kad uždegimo laidas prijungtas. Pirmą kartą 5 kartus paspauskite gruntavimo lemputę, tada 3 kartus, jei variklis šaltas. Laikykite variklio stabdžio rankeną prie vairo ir traukite starterio laidą.

Kokia yra surinkimo dėžės talpa?

Žolės surinktuvas turi 55 litrų talpą. Jis tvirtinamas pakeliant galinį dangtį ir įkišant į išmetimo kanalą.

Kaip prižiūrėti oro filtrą?

Filtras yra iš plastikinės putos. Nuvalykite jį vandeniu ir muilu, nuplaukite, išspauskite vandenį, išdžiovinkite, tada prieš įdėdami atgal patepkite šiek tiek variklio alyvos.

Kada keisti variklio alyvą?

Pakeiskite alyvą po pirmųjų 5 valandų naudojimo, vėliau kas 50 valandų. Naudokite SAE 30 arba SAE 10W-30 alyvą, talpa 0,5 L.

Kaip pakeisti pjovimo peilį?

Užblokuokite peilį mediniu bloku, nuimkite varžtą, pakeiskite peilį taip, kad pjovimo briauna būtų nukreipta į gaubtą. Priveržkite varžtą 70 Nm sukimo momentu. Patikrinkite, ar jis laisvai sukasi.

Vejapjovė neįprastai vibruoja, ką daryti?

Nedelsdami išjunkite variklį, atjunkite uždegimo laidą. Patikrinkite, ar peilis nepažeistas arba netinkamai pritvirtintas. Sulenktas velenas arba nesubalansuotas peilis gali sukelti vibraciją. Remontą atlikite įgaliotame servise.

Ar galima naudoti vejapjovę be surinkimo dėžės?

Taip, pakelkite galinį dangtį ir išimkite dėžę. Taip pat galite pritvirtinti mulčiavimo rinkinį (priedą), kad susmulkintumėte žolę ir paliktumėte jos vietoje kaip trąšą.

Koks sukimo momentas peilio varžtui?

Peilio varžtas turi būti priveržtas 70 Nm sukimo momentu. Naudokite dinamometrinį raktą, kad užtikrintumėte teisingą fiksaciją.

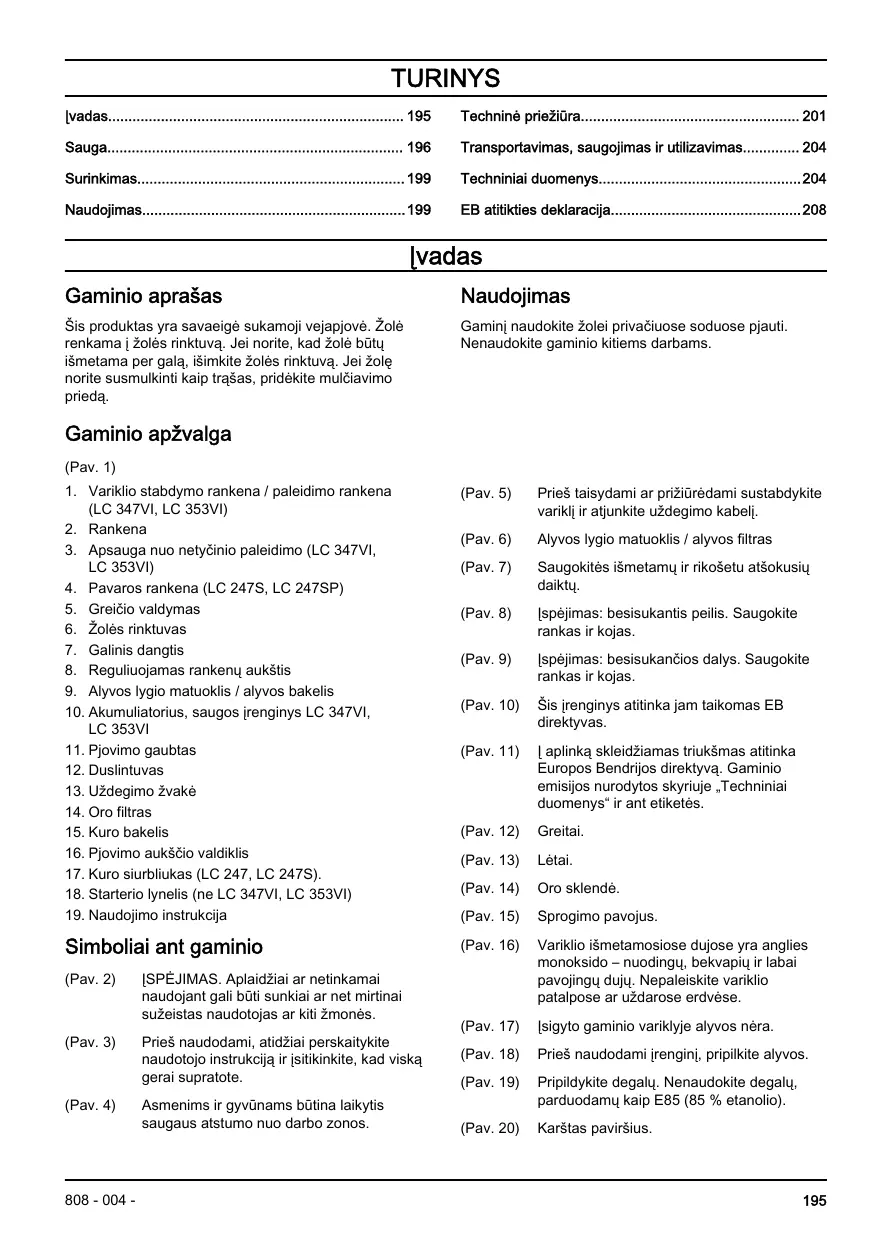

NAUDOJIMO INSTRUKCIJA LC 247S HUSQVARNA

Transportavimas, saugojimas ir utilizesvimas. 204

Techninai duomenys. 204

EB atitikties deklaracija. 208

lvadas

Gaminio aprasas

Sis produktas yra savaeigé sukamotojevejapjové. Zolé renkama j zolés rinktuva. Jei norite, kad zolé bute i smetama per gala, i smkite zolés rinktuva. Jei zolé norite susmulkinti kaip trasas, pridekite mulciavimo prieda.

Gaminio apžvalga

(Pav. 1)

1. Variklio stabdymo rankena / paleidimo rankena (LC 347VI, LC 353VI)
2. Rankena
3. Apsauga nuo netycinio paleidimo (LC 347VI, LC 353VI)
4. Pavaros rankena (LC 247S, LC 247SP)
5. Greicio valdymas
6. Žoles rinktuvas
7. Galinis dangtis
8. Reguliuojamas rankenu aukstis
9. Alyvos lygio matuoklis / alyvos bakelis
10. Akumulatorius, saugos irenginys LC 347VI, LC 353VI
11. Pjovimo gaubtas
12. Duslintuvas
13. Uždegimo Žvaké
14. Oro filtras
15. Kuro bakelis
16. Pjovimo aukšćo valdiklis
17. Kuro siurbliukas (LC 247, LC 247S).
18. Starterio lynelis (ne LC 347VI, LC 353VI)
19. Naudojimo instrukcija

Simboliai ant gaminio

(Pav. 2) |SPEJIMAS. Aplaidziai ar netinkamai naudojant gali buti sunkiai ar net mirtinai suzeistas naudotojas ar kiti zmonés.
(Pav. 3) Prieš naudodami, atidžiai perskacitykite naudotojo instrukcija ir jsitikinkite, kad viska gerai supratote.
(Pav. 4) Asmenims ir gyvūnams butina laikytis saugaus atstumo nuo darbo zonos.

Naudojimas

Gaminj naudokite zolei privaiciuose soduose pjauti. Nenaudokite gaminio kitiems darbams.

(Pav. 5) Prieš taisydami ar prižūrēdami sustabdykite variklj ir atjunkite użdegimo kabelj.
(Pav. 6) Alyvos lygio matuoklis / alyvos filtras
(Pav. 7) Saugokitës išmetamü ir rikošetu atšokusi daiktu.
(Pav. 8) Ispejimas: besisukantis peilis. Saugokite rankas ir kojas.
(Pav. 9) [spejimas: besisukancios dalys. Saugokite rankas ir kojas.
(Pav. 10) Šis jrenginys atitinka jam taikomas EB direktyvas.
(Pav. 11) Iaplankskleidziamas triuksmas atitinka Europos Bendrijos direktyva. Gaminio emisijos nurodyts skyriuje „Techniniai duomenys" ir ant etiketés.
(Pav. 12) Greitai.
(Pav. 13) Létai.
(Pav. 14) Oro sklende.
(Pav. 15) Sprogimo pavojus.
(Pav. 16) Variklio ismetamosiose dujose yra angies monoksido - nuodingu, bekvapii ir labai pavojingu duju. Nepaleiskite variklio palpose ar uzdarose erdvese.
(Pav. 17) [sigyto gaminio variklyje alvos nera.
(Pav. 18) Pries naudodami irengini, pripilkite alyvos.
(Pav. 19) Pripildy kite degalu. Nenaudokite degalu, parduodamu kaip E85 (85% etanolio).
(Pav. 20) Karstas pavirsius.

(Pav. 22) Prieš atlikdami priežiūros darbus ar palikdami produkta atokesnéje vietoje nuimkite saugos jungikli (akumulatoriaus).

(Pav. 21) Nuskaitomas kodas.

Pasižyměkité: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitu komerciniu teritoriju sertifikavimo reikalavimams.

,Euro V" standartas

PERSPEJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinima.

Atsakomybè už gaminj

Kaip nurodya atsakomybès už gaminj statymuose, mes nesame atsakingi už mûsù gaminio sukelta Žala, jei:

gaminys netinkamai suremontuotas;
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
gaminys turi kito gaminto arba gamintoj nepatvirtinta prieda;
gaminys suremontuotas ne patvirtintame technines prieziuros centre arba jj suremontavo ne patvirtintas atstovas.

Sauga

Saugos zenklu reiksmes

[spejimai, perspejimai ir pastabos yra skirtos atkreipti démesi i ypač svarbias vadovo dalis.

PERSPEJIMAS: Naudojamas, kai naudotojui ar salia esantiems asmenims kyla mirtino arba sunkaus suzeidimo pavojus arba, jei nesilaikoma vadove pateiktu nurodymu.

PASTABA: Naudiojamas, kai kyla pavojus sugaditi gamini,Kitas medziagas arba padaryti zala aplinkai, jei nesilaikoma vadove pateiktu nurodymu.

Pasižyměkte: Naudojama pateikti daugiu, nei būtina esamoje situacijoje, informacijos.

Bendrieji saugos nurodymai

PERSPEJIMAS: Pries naudodami gamini, perskayite toliau esancius ispejimus.

Netinkamai arba neatidziai naudojant sis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymu, kyla suzeidimu arba mirties pavojus.
- Sis gaminys veikdamas sukuria elektromagnetini lauka. Tam tikromis aplinkybemis sis laukas gali trikdyti aktyviuju arba pasyviuji mediciniu implantu veikla. Kad sumažetu sunkiu ar mirtinu suzeidimu pavojus, mediciniu implantu turintiems asmenims rekomenduojame pries naudojant ši gamini pusarti su gydytoju ir implanto gamintoju.
Visada elkites atsargiair vadovaukites sveiku protu. Jei tiksliai nezinote, kaip naudoti gaminj konkrechioje situacionje, sustabdykite darbair priestesdami darba pasitarkite su ,Husqvarna" pardavimo atstov.

• Atsiminkite, kad uz nelaimingus atitikimus, kuriç metu nukentés asmenys ar turtas, bus atsakingas naudotojas.
  Rupinkites gaminio svara. Isitikinkite, kad aiškai perskaitete zenklus ir lipdukus.
• Neleiskite kitiems naudotis gaminiu, jei nejsitikinote, kad jie perskaité ir suprato naudojimo instrukcijos turinji.
• Neleiskite gaminio naudoti vaikams.
• Pasirupinkite, kad vaikai būtō toliau nuo darbo zonos. Būtina nuolatine atsakingo suaugusiojo priežūra.
• Neleiskite gaminio naudoti su instrukcjomis nesusipazinusiem asmenims.
  Visada prizurèkite gaminj nuodojanti fizine arba protiné negalia turintj asmenj. Būtina nuolatine atsakingo saugusiojo prieziura.
• Neeksproatuokite gaminio, jeigu esate pavargé, sergate, vartojote alkoholio, narkotiku ar vaistu. Tai neigiamai veikia jusu regejima, nuovokáar koordinacija.
  Neeksproatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jj galéjo pakeisti kiti.

Sauga darbo vietoje

PERSPEJIMAS: Pries naudodami gamini, perskayite toliau esancius ispejimus.

• Pries naudodami gaminj nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakeles ir akmenys.
• Atsitrenke i pojvimo iranga objektai gali atsokti ir suzeisti asmenis bei sugadinti daiktus. Salia esantiems asmenims ir gyvnams butina laikytis saugaos atstumo nuo gaminio.
  Gaminio nieukomet nenaudokite blogu oru, pvz., kai pakyla rukas, lyja, pucia stipirus vejas, stipriai sala ir

gali zaibuoti. Darbas gaminiu blogu oru arba dregnose ar slapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos salygos, pvz., slidus pavirsiai.

• Saugokitës asmenu, daiktu ir tam tikru situaciju kurios gali neleisti saugiai naudoti gaminio.
• Saugokites kliuciu, pvz., saknu, akmenu, sakeliu, duobi ir gioviu. Aukstoje zoIe ji kliutys gali buti nematomos.
  Gali buti pavojinga pjauti zoile jkalnese. Nenaudokite gaminio, jei slaitas yra statesnis nei 15^
• Slaitus pjaukite skersai. Nevažiuokite i viršu ir Žemyn.
  Bukite atsargus artedami prie nematomu kampu in daiktu, kurie uzstoja vaizda.

Darbo sauga

PERSPEJIMAS: Pries naudodami gamini, perskaity kite toliau esancius ispejimus.

Gaminj naudokite tik veju zolei pjauti. Neleidziama jo naudoti kitoms uzduotims atlikti.
- Naudokite asmenines apsaugines priemones. Žr. Asmeninés apsauginés priemonés psl. 197.
- [sitikinkite, kad Žinote, kaip greitai sustabdyti variklj nelaimës atveju.
- Niekada neužveskite variklio uždaroje erdveje ar netoli degiu medziu. Variklio ismetamosios dujos yra karstos, jose gali buti kibirkšciu, kurios gali sukelti gaisra.
- Nenaudokite gaminio tinkamai neuždenge peilio ir neuždéje kitu dangci. Netinkamai uždétas peilis gali atsilaisvinti ir sužeisti.
Uztikrinkite, kad peilis neatsitrenkti tokius objektus, kaip akmenys ir saknys. Tai gali sugadinti peilir sulenkti variklio velena. Sulenkta asis sukelia didele vibracija ir kyla didziulis pavojus, kad peilis atsilaisvins.
- Jei i peilis atsirenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gamin. Atjunkite uždegimo kabeli nuo uždegimo Žvakéš. Patikrinkite, ar gaminys neapgadantas. Pataiskykete sugadantas dalis ariba remonto darbus perliskite igaiotajam techninès priežiūros atstovui.
- Niekada neprijunkite variklio stabdžio rankenos prierankenos visam laikui, kai variklis veikia.
- Paděkite gaminj ant stabilaus, plokšio paviršiaus ir paleiskite jj. Patikrinkite, ar peilis neliečia Žemës ar kokiü kitu daikutu.
- Visada būkite uż gaminio, kai jj naudojate.
- Prižūrekite, kad visi ratukai būtu ant Žemīs ir abi rankas laikykite ant rankenos, kai naudojate gaminji. Saugokite rankas bei kojas ir nekiškite ju prie besisukanci peiliu.
Dirbant varikliui nepakreipkite gaminio.
Bukite atsargus, kai gaminj traukiate atgal.

Dirbant varikliui nepakelkite gaminio. Jei gaminj turite pakelti, pirmiausia sustabdykite variklj ir atjunkite uždegimo kabelj nuo uždegimo Žvakěs.
- Naudodami gaminji neikite atgal.
Veždami jrengini per zonas be Žolès, pvz., Žvirgždo, akmenu ir asfalto takelius, sustabdykite variklj.
Dirbant varikliui neběkite su gaminiu. Naudodami gaminj visada eikite.
Priesakeisdami pjovimo aukstj pirmiausia isjkunte variklj.Draudziana reguluioti, kai veikia variklis.
- Niekada nepaleiskite gaminio is akiu, kai veikia variklis. Isjunkite variklirjsitikinkite, kad pjovmoranga nesusuka.

Naudiojimo saugos instrukcijos

• Asmeninés apsauginés prieronés nepadés visiskai iśvengti pavjoja susižeisti, taciau naílimingo atsitikimo atveju mażiau nukentésite. Leiskite prekybos atstovui padeti pasirinkti tinkama jranga.
• Jei triuksmo lygis virsija 85 dB, naudokite klausos apsauga
• Avěkite patvarius, neslystancius batus. Neavěkite atviru batu ir nebúkite basi.
• Devekite storas, ilgas kelnes.
• Kai butina, pvz., montuojant, apziurint arba valant p jovimo iranga, užsimaukite apsaugines pirstines.

Gaminio apsaugines priemonés

PERSPEJIMAS: Pries naudodami gamini, perskayite toliau esancius ispjimus.

• Nesinaudokite gaminiu, jei jo apsaugines priemones yra netvarkingos.
  Reguliariai tikrinkina pseugines priemones. Jei apsaugines priemones yra pazeistos, pasitarkite su Husqvarna techninnes prieziuros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtas sumazina gaminio vibracijas ir sumazina disko keliama suzeidimu pavoju.

• Apziurékite pjovimo gaubta, kad jsitikintumete, jog néra pazeidimu, pvz., jtrkiu.

Akumulatorius (LC 347VI, LC 353VI)

PERSPEJIMAS: Naudoant sugedusi akumulatoriuj sumažëja produkto sauga. Visada naudokite tik gamintojo patvirtinta akumulatoriuj.

Akumulatorius tiekia energia elektriniam starteriui ir yra saugos jrenginys, užtkirniantis apsauga nuo netYCinio užvedimo. Jeigu nenaudojate produkto ir igesniam laikui palikdami ji nuosalaiu išmikike akumulatoriiu.

Variklio stabdymorankena

Variklio stabdžio rankena sustabdo varikli. Atleidus variklio stabdžio rankenā variklis sustoja ir išjungiama pavara.

Kad patikrintumete variklio stabdj, paleiskite variklj ir atleiskite variklio stabdziio rankena. Jei variklis nesustoja per 3 sekundes, papašykite, kad igaliotasis "Husqvarna" techninés priežuros atstovas sureguliuotu variklio rankena.

(Pav. 23)

Apsauga nuo netycinio paleidimo

LC 347VI, LC 353VI modelyje variklio stabdymo rankena taip pat naudojama kaip starterio variklio uzvedimo rankena. Patikrinkite apsaugua nuo netycinio uzvedimo ir isitikinkite, kad ji apsaugo nuo netycinio starterio motoro paleidimo.

1. Užvedimo rankena patraukite link rankenos (B). Apsauga nuo netycinio užvedimo neeidžia judéti.
2. Stumkite apsaugua nuo netycinio uzvedimo i desine (A). (Pav. 24)
3. Atleiskite apsauga nuo netycinio užvedimo ir jsitikinkite, kad ji gržta i savo pradine padétj.

Duslintuvas

Duslintuvas iki minimumo sumazina triuksmo lygi ir nukreipia nuo naudotojo variklio ismetamasias dujas.

Nenaudokite gaminio, jei nera duslintuvo arba jis yra pazeiestas. Esant paazeistam duslintuvui padidja triuksmo lygis ir kyla gaisro pavojus.

PERSPEJIMAS: Darbo metu ir tada, kai variklis veikia tusciaja eiga, duslintuvas labai jkaista ir kur laika islieka karstas. Elkites atsargialui sa degiomis medziagomis ir (arba) garais, kad isvengtumete gaisro.

Degalu naudojimo sauga

PERSPEJIMAS: Pries naudodami gamini, perskaity kite toliau esancius ispejimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujama kurā / alvā ir palaukite, kol gaminys išdžius.
• Apsipyle drabuzius kuru nedelsiant persirenkite.

• Neapsipilkite kūnokuru, nesjis gali suzaloti.
  Apsipyle kūnakuru, jinusiplaukite muilir vandeniu.

• Neužveskite gaminio, jei iš variklio sunkiasi skyscijai. Reguliarai tikrinkite, ar iš variklio nesisunkia skyscijai.

• Atsargiai elkites su kuru. Kuras yra degus, o jo garai sprogus, todel neatsargiai elgiantis galima susizaloti arbaŽuti.
• Nejkvepkite kuro garu, nes jie gali sužaloti. Pasirupinkite tinkamu vedinimu.
• Nerukkykite greta kuro arba variklio.
  Nedekite siltu objektu greta kuro arba variklio.
  Nepilkite kuro, kai variklis užvestas.
  Priespildami kurajsitikinkite,ar variklis atauses.
  Pries pildami kurq letai atidarykite kuro bakeliodangteliratsargiaiisleiskite slegi.
  Nepilkite i varikli kuro budami patalpoje. Del oro stygiaus galima susizaloti arba zuti uzdusus arba apsinuodius angles monoksidu.
• Stipriai užsukite kuro bakelio dangteli.
  Nepankamai stipriai užsukus kuro bakelj kyla gaisro pavojus.
• Prieš pradědami darba patraukite gaminj mažiausiai 3 m / 10 pédu nuo vietos, kurioje pylète kura.
• Nepripilkite skidino kuro baklio. Sildamas kuras pleciasi. Palikite vietos kuro baklio virsuje.

Prieziros saugos instrukcijos

PERSPEJIMAS: Pries naudodami gamini, perskaitykite toliau esancius ispejimus.

• Variklio ismetamosiose dujose yra anglies monoksido - nuodingu, bekvapii ir labai pavojingu duju. Nepaleiskite variklio patalpose ar uzdarose erdvese.
  Pries atlikdami technine gaminio prieziura, sustabykite varikli ir atjunkite uzdegimo kabeli nuo uzdegimo zvakës. Jei nuodjoate LC 347VI, LC 353VI, išimkite akumulatoriü.
  Pjovimo jrangos technines prieziuros darbus atlikite apsimse apsaugines pirstines. Peilis labai astrus in gali lengvai ipjauti.
  Gaminto nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai suzeisti. Nekeiskite gaminio. Visada naudokite tik gaminto patvirtintus priedus.
• Jei techniné priežiūra attiekama netinkamai ir nereguliarai, padideja sužeidimu ir Žalos gaminui pavojus.
• Atlikite tik savininko vadove nurodytus technines prieziūros darbus. Visus kitus technines prieziūros darbus turi atlkiti patvirtantas „Husqvarna" technines prieziūros atstovas.
  Patvirtintas, "Husqvarna" technines prieziuros atostvas turi regulariai atlkiti gaminio technine prieziura.
• Takeiskite pazeistas, suluzusias arba susidévejusias dalis.

Surinkimas

lvadas

PERSPEJIMAS: Prieš surinkdami produkta perskaity kite skyriu apie sauga. Jei naudojate LC 347VI, LC 353VI, išimkite akumulatoriú.

Rankenos surinkimas

1. Atsukite apatines rankeneles.
2. Stumkite rankeneles iki apatinio grioveliq krasto kairéje ir dešinéje produkto pusëje. (Pav. 25)
3. Nustatykite rankenos aukšti viena iš dvieju aukšciopadèciu.
4. Stumkite rankeneles i virsu link rankenos, kol jos sustos ir isgirsite spragtelejima. (Pav. 26)
5. Iki galo priveržkite rankeneles.

Gaminio paruoshimas transportuoti

1. Atsukite apatines rankenées.
2. Stumkite rankenéles iki apatinio grioveliq krašto kairëje ir dešinëje produktu puseëje. (Pav. 25)
3. Nulenkite rankena pirmyn. (Pav. 27)

Produkto paruosimas transporteutoti

1. Atlenkite rankenai virsu. (Pav. 28)
2. Stumkite rankeneles i virsu link rankenos, kol jos sustos ir isgirsite spragtelejima. (Pav. 26)
3. Iki galo priveržkite rankeneles.

Zolès rinktuvo montavimas

1. [dekite zoles rinktuvo remaj zoles krepstaipt, kad standi krepso dalis butu apacioje. Remo rankenlaikykite zoles krepso virsuje. (Pav. 29)

2. [statykite zoles rinktuvo remo apatine daligrioveli zoles rinktuvo apacioje.

3. Pritvirtinkite zolès krepsj prie zolès rinktuvo rémo fiksatoriais. (Pav. 30)
4. Pakelkite galin'dangteli.
5. Prikabinkite Žolès rinktuva prie viršutinio váziuoklés krašto.
6. [dekite apatine Žoles rinktuvo dalj i Žoles ismetimo kanala. (Pav. 31)

Mulciavimo priedo montavimas (priedas)

1. Pakelkite galin gaubtir isimkite zoles rinktuva.
2. lstatykite mulciavimo prieda i ismetimo kanala. (Pav. 32)
3. Pakeiskite peilj mulciavimo peiliu, pridedamu prie mulciavimo rinkinio. Zr. Peiljo keitimas psl. 202.

Žolès p jovimas nenaudojant Žolès rinktuvo arba mulčiavimo priedo

• Pakelkite galin gaubta ir isimkite zoles rinktuva.
• Jei mulciavimo priedas ir mulciavimo peilis užděti, nuimkite juos.
  Pries naudodami gaminj, uzdarykite galin gaubta.

Kai naudiojate gaminj, nupjauta zoIe ismetama po galiniu dangciu.

Naudojimas

lvadas

PERSPEJIMAS: Pries naudodami gaminj perskaitykite ir supraskite saugos skyriaus informacionja.

Husqvarna Connect

Husqvarna Connect yra nemokama programelé, skirta mobiliésiems jrenginiams. Programèle Husqvarna Connect suteikia Husqvarna gaminui papildomas funkcijas:

• Papildoma informacija apie gaminj.
• Informacija ir patarimai apie gaminio dalis ir prieziura.

Noredami pradeti naudoti Husqvara Connect

1. Atsisiuskite, "Husqvarna Connect"programeji mobiliji irenginji.
2. Užsiregistruokite, Husqvarna Connect programeléje.
3. Noredami prisijungti ir uzregistruoti gaminji, vykdykite "Husqvarna Connect"programelje pateiktas instrukcijas.

Pries naudodami gaminj

1. Atidžiai perskaity kite naudojimo instrukcija ir isitikinkite, kad viska gerai supratote.

2. Apziurèkite pjovimo jranga ir jsitikinkite, kad ji tinkamai prijungta ir sureguliuota. Žr. Pjovimo jrangos patikrinimas psl. 201.

3. Užpildykite kuro bakeli. Žr. Noredami pripildyti degalu psl. 200.
4. Pripilkite alyvos bakelir patikrinkite alyvos lygi. Zr. Alyvos lygio tikrinimas psl. 202.

Noredami pripildyti degalu

Jei jmanoma, naudokite ekologiška / akilato benzina.
Jei ekologiško / akilato benzino naudoti negalite, naudokite geros kokybes bešvini benzina arba benzina su svvinu, kurio oktaninis skačius ne mažesnis nei 90.

PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminj.

1. Létai atsukite kuro bakelio dangtelj, kad isleistumete slegi.
2. Létai pilkite iš degalu kanistro. Jei šliejate kura, nuvalykite ji audini ir palaukite, kol kuras išdžius.
3. Nuvalykite sritj aplink kuro bakelio dangtelj.
4. Stipriai užsukite kuro bakelio dangteli.
   Nepakankamai stipriai užsukus kuro bakelj kylagaisro pavojus.
5. Pries pradedami darba patraukite gaminj maiausiai 3 m (10 pdu) nuo vietos, kurjoe pylte kura.

Pjovimo aukšio nustatymas

Galima nustatyti 6 pjovimo aukšcio padétis.

1. Kad sumazintumete p jovimo aukstj, pjovimo auksicio svirti palenkite atgal.
2. Kad padidintumete pjovimo aukstj, pjovimo auksciosvirtj palenkite i priekj. (Pav. 33)

PASTABA: Nenustatykite per Žemo pjovimo aukšćio. Peiliai gali užkliudyti Žem, jei vejos paviršius nelygus.

Lrenginio paleidimas

• [sitikinkite, kada uzdegimo kabelis prijungtas prie uzdegimo zhvakës.

Rankinis užvedimas (ne LC 347VI, LC 353VI)

1. (LC 247, LC 247S) Pirma karta paleisdami jrenginj paspauskite kuro siurbliuka 5 katus. Kita karta paleisdami jrenginj, kai variklis saltas, paspauskite kuro siurbliuka 3 dartus.
2. Bukite už Irenginio.
3. Laiky kite variklio stabdymo rankena prispaude prie rankenos. (Pav. 34)
4. Dešine ranka laikykite starterio lyneli.

5. Létai patraukite starterio lynelj, kol pajusite pasipriesinima.

6. Tada stipriai patraukite, kad paleistumete varikli.

PERSPEJIMAS: Nevyniokite starterio virvès sau ant rankos.

Elektrinis užvedimas (LC 347VI, LC 353VI)

1. Patikrinkite, ar akumulatorius suaktyvintas ir ikrautas. Žr. Noredami paleisti akumulatoriu psl. 202
2. Prijunkite akumulatoriui prie variklio. (Pav. 35)
3. Stumkite apsaugua nuo netycinio uzvedimo i de sine (A).
4. Noredami paleisti variklj, traukite uzvedimo rankenaj link rankenos (B). Uzvedus variklj sustabdomas starterio motoras. (Pav. 24)

Ratu pavaros naudojimas

(LC 247S, LC 247SP) Pavaros rankena pasukite rankenos kryptimi. (Pav. 36)
- (LC 347V, LC 347VI, LC 353V, LC 353VI) Užveskite ratu pavara naudodami greicio valdymo svirti, esancia kaireje rankenos puseje. Noredami didinti greiti, stumkite greicio valdymo svirti i priki, noredami mazinti - traukite atgal. (Pav. 37)
- Prieš patraukdami produkta atgal, išjunkite pavará ir pastumkite jrenginji priekji apie 10 cm.
- Atleiskite pavaros rankena, kad isjungtumete pavara, pvz., kai priartejate prie kliuties.

Irenginio sustabdymas

Noredami ijsjungti variklj, atleiskite variklio stabdymor rankena.

Noredami išimi akumulatoriji

Kai gaminys nenaudojamas, išimkite akumuliatorić iš LC 347VI, LC 353VI modelio, kad išvengtuměte netyčinio variklio paleidimo.

1. Paspauskite fiksavimo mygtukus (A) ir išimkite akumulatoriú. (Pav. 38)

Geru rezultatu gavimas

• Visada naudokite pagalasta peili. Atsipes peilis netaisyklingai nupjauna ir zoles pavirsius pagelsta. Be to, astrus peilis naudoja maziau energijos nei atsipes.
• Nepjaukite daigiau nei 1/3 zoles ilgio. Pirmiausia nupjaukite nustate didelj aukstj. Patikrinkite rezultata irsumažinkte pjovimo aukstj iki tinkamo lygio. Jeigu zole tikrai auksta, judekite letai ir, jei reikia, pjaukite 2 kartus.
• Kiekviena karta pjaukite skirtingomis kryptimis, kad vejoje nesusidarytu dryziai.

Techniné priežiūr

lvadas

PERSPEJIMAS: Pries atlikdami prieziuros darbus perskaity kite ir supraskite saugos skyriaus informacionja.

Visiens gaminio techninés prieziūros ir remonto darbams reikia speciali apmokymu. Garantojuame profesionalaus remonto ir techninés prieziūros darbu pasiekiamuma. Jei jusu pardavejas nera techninés prieziūros atstovas, papaśykite jo informacijos apiie artimiausia techninés prieziūros atstova.

Prieziuros grafikas

PERSPEJIMAS: Jei naudojate LC 347VI, LC 353VI modeli, visada ismkite akumulatoriui pries atlikdami prieziuros arba remonto darbus ar yaldami produkta.

Techniques prieziuros intervalai apskaiciuojam pagal kasdieni gaminio naudojima. Intervalai keiciasi, jei gaminys naudojas masdien.

*pazymetos technines prieziuros instrukcijas zr. Gaminio apsaugines priemones psl. 197.

Techninès priežiūros darbas	Kasdien	Klekvie- na sa- vaîte	Klekvie- na mènesj
Atlikti bendrajapžiūră	X
Patikrinti alyvos lygi	X
Nuvalyi i'rengini	X
Patikrinti pjovimo iranga	X
Patikrinti pjovimo gaubtā ir apsaugini gaubtā*	X
Patikrinti variklio stabdymo rankena*	X
Patikrinti akumuliatoriu*	X
Patikrinti duslintuva*		X
Patikrinti uždegimo Žvake		X
Pakeisti alyva (pirma kartā po 5 naudojimo valandu, tada kas 50 naudojimo val- andu)			X
Keisti oro filtrā (po 50 naudojimo valandu)			X
Patikrinti degalușsystema			X

Bendroji apziura

• [Isitikinkite, kad gaminio verzles ir varztai yra tinkamai priverzti.

Gaminio valymas iš išorès

Lalus, zoile ir purva nuvalykite sepeciu.
- Apziūrekite ar neužsikišusi oro jsiurbimo angavariklio viršije.
Gaminio neplaukite auksto slegio plovimo aparatu.
- Jei gaminj valote vandeniu, nepilkite vandens tiesiai ant variklio.

Pjovimo jrangos gaubto vidinio paviršiaus valymas

1. Istustinkite kuro bakeli.

2. Paverskite jrenginj ant sono ant duslintuvo.

PASTABA: Jei gaminj paversite ant oro filtr, galite sugadinti varikli.

1. Vandeniu apliekite vidini pjovimo irangos gaubto pavirsiu.

Pjovimo jrangos patikrinimas

PERSPEJIMAS: Kad jranga netychia nepasileistu, ištraukite uždegimo kabeli iš uždegimo Žvakës.

PERSPEJIMAS: Pjovimo jrangos technines prieziūros darbus atlikite apsimove apsaugines pirstines. Peilis labai astrus ir gali lengvai ipjauti.

1. Patikrinkite, ar pjovimo jranga nepazeista ir nejskilusi. Visada pakeiskite paazeista pjovimo jranga.
2. Apziurèkite peil, arjis nepažeistas ir neatsipes.

Pasižyměkite: Pagalandus peilj ji reikia subalansuoti.
Pagalasti, pakeisti ir subalansuoti peilj turi technines
priežiuros centro darbuotojai. Jei susiduréte su kliutimi,
dél kurios jrenginys sutojo, pakeiskite pazeista peilj.
Leiskite technines priežiuros centro darbuotojams
nuspresti, ar peilj dar galima galast, ar jau reikia keisti.

Peilio keitimas

1. Užfikuokite peilí medžio bloku. (Pav. 39)
2. Nusukite peilio tvirtinimo varzta.
3. Nuimkite peilj.
4. Patikrinkite peilio atrama ir peilio tvirtinimo varzta, ar jie nepaazeisti.
5. Patikrinkite variklio velena, kad jsitikintumete, arjis nesulenktas.
6. [dèjè nauja peilì nukreipkite je kampus pjovimo jrangos gaubto kryptimi. (Pav. 40)
7. Isitikinkite, kad peilis sulygiuotas su peilio veleno centru.
8. Užfikušuokite peilj medžio bloku. Užděkite spyruoklés poveržle ir pritvirtinkite varžta ir poveržle 70 Nm sukimo momento jega. (Pav. 41)
9. Ranka pasukite peilj ir patikrinkite, arjis laisvai sukasi.

PERSPEJIMAS: Apsimaukite pirstines sunkiam darbui. Peilis labai astrus ir gali lengvai ipjauti.

1. Paleiskite gamini, kad išbandytumete peili. Jei peilis netinkamai uždétas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Alyvos lygio tikrinimas

PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Pries paleisdami gamini patikrinkite alyvos lygi

1. Pastatykite gaminj ant lygaus pavirsiaus.
2. Nusukite alyvos bakelio dangteli su pridetu alyvos lygio matuokliu.
3. Nuvalykite alyva nuo matuoklès.
4. Visiškai jmerkite alyvos lygio matuoklj alyvos bakeli, kad tinkamai issiaiskintumete alyvos lygi.

5. Istraukite lygio matuokle.

6. Patikrinkite alyvos lygi matuoklio pagalba.

7. Jei alyvos lygis nedidelis, priilkite variklio alyvos ir vel ji patikrinkite.

Noredami pakeisti variklio alyva

PERSPEJIMAS: Is karto sustabdžius varikli variklio alyva yra labai karst. Pries isleisdami variklio alyva, leiskite varikliui atvesti. Jei uzspilsite variklio alyvos ant oodos, nuvalkyite ja muilu ir vandeniu.

1. Eksploatuokite gaminj, kol kuro bakelis istustes.
2. Nuimkite uzdegimo kabelj nuo uzdegimo zvakes.
3. Nuimkite alyvos bakelio dangtelj.
4. Po gaminiu padekite kontineri, i kurj surinksite variklio alya va.
5. Pakreipkite jrengin, kad išleistumete variklio alyva iš alvovs bakelio.
6. Pripilkite naujos variklio alyvos. Rekomenduojamo tipo iškokite Techniniai duomenys psl. 204.
7. Patikrinkite alyvos lygi. Žr. Alyvos lygio tikrinimas psl. 202.

Akumulatorius (LC 347VI, LC 353VI)

PERSPEJIMAS: Naudoant sugedusi akumulatoriuj sumažëja produkto sauga. Visada naudokite tik gamintojo patvirtinta akumulatoriuj.

Akumulatorius tiekia energia elektriniam starteriui ir yra saugos jrenginys, uztikrinantis apsauga nuo netycinio uzvedimo. Jeigu nenaudojate produkto ir ilgesniam laikui palikdami jj nuosalaiu išmkite akumulatoriü.

Noredami paleisti akumulatoriu

priś pirma karta naudojant akumulatoriú, būtina ji paleisti.

1. [statykite akumulatoriui jikroviki], zr. Noredami ikrauti akumulatoriyi psl. 202.
2. Palaukite, kol bus ijungta bent 1 Žalia lemuţe. Măždaug 10 sek.
3. Prijunkite akumulatoriq prie variklio, zr. Elektrinis uzvedimas (LC 347VI, LC 353VI) psl. 200.

Noredami jkrauti akumulatoriu

Jeigu jjungtas tik 1 arba nešviečia né vienas
indikatorius, butina jkrauti akumulatoriú. Iskrautas
akumulatorius visiškai ikrunamas per 1 val. lkrunant
trumpsau nedaroma itaka akumulatoriaus eksploatavimo
trukmei.

1. Akumulatoriui jistatykite i kroviklj. (Pav. 42)
2. ljunkite baterijos ikroviklj i kistukinl izda 220V, 50Hz.

Baterijos ikrovimo būsena

Akumuliatoriaus LED ekranas	Statusas
Mirksi 1 diodas	0–25 %
1 diodas mirksi, 2 šviečia	25–50 %
1, 2 diodas šviečia, 3 mirksi	50–75 %
1, 2, 3 diodai šviečia, 4 mirksi	75–100 %
Šviečia 1, 2, 3, 4 šviesos diodai	Visiškai jkrau-tas

Akkumulatoriaus jkroviklio lempučić indicatorius	Statusas
Pastovi raudona švesa	Akkumulatorius jkrauna-mas
Mirkinti raudona švesa	Akkumulatorius per šiltas ir bus jkraunamas, kai bus pasiekta tinkama temper-atūră
Pastovi Žalia švesa	Akkumulatorius visiškai ikrautas
Mirkinti raudona ir Žalia švesa	Akkumulatorius pažeistas ir jj būtina keisti

Oro filtras

Igai naudoto oro filtrone negalima iki galo išvaltyi. Reguliaria pakeiskite oro filtra.

Visuose modeliuse, isskyrus LC 247, LC 247S, yrapopierinis filtras. LC 247, LC 247S yra polistirolo filtras.

Pasiymekite: Visada pakeiskite pazeista oro filtra.

Popierinio filtro išvalymas

1. Nuimkite popierinio filtro dangtelj ir isimkite popierinj filtra.
2. Sutrenkite filtraj plokšciq pavirsiu, kad nukristu daleles.

PASTABA: Popierinio filtrone nevalykitetirpikliu arba suspaustu oru.

1. Vél jédèkite filtrà. Lsitikinkite, kad oro filtras visiskai sandarus oro filtro laikiklyje.
2. Vél użdekite oro filtro dangteli.

Polistirolo filtered valymas

1. Nuimkite oro filtrodiangteli ir isimkite polistirolo filtra.
2. Polistirolo filtru nuvalykite muilu ir vandeniu.

3. Nuplaukite polistirolo filtră švariu vandeniu.

4. Nugrezkite vandeni is polistirolo filtro ir palikite jj iisdziuti.

PASTABA: Nenaudokite suspausto oro.
Jis gali pazeisti polistirolo filtrà.

1. Sutepkite polistirolo filtrà variklio alyva.
2. Nuspauskite polistirolo filtrà švaria šluoste, kad pašalintuměte nepageidaujamus riebalus.
3. Veljdekite filtra. Isitikinkite, kad oro filtras visiskai sandarus oro filtro laikiklyje.
4. Vél uzdekite oro filtro dangteli.

Uždegimo Žvakéš tikrinimas

PASTABA: Visada naudokite
rekomenduojamo tipoŽvakes. Netinkamo
tipu uzdegimoŽvaké gali pazeisti gaminj.

• Patikrinkite użdegimoźvake, jei variklio galingumas mažas, jj sunku paleisti arbajis netinkamai veikia tušćiaja eiga.
  Noredami sumažinti pašaliniu medziagu atsiradima ant uždegimo Žvaké elektrrodu, laikykites šiu instrukcjju:

a) Isitikinkite, kad tinkamai sureguliuotas greitis tušćiaja eiga.
b) Isitikinkite, kad naudojate tinkamä kuro misinj.
c) Patikrinkite, ar oro filtras yra Švarus.

• Jeigu uzdegimo zvaké purvina, nuvalykite ja ir patikrinkite, ar nustatyas tinkamas tarpas tarpe elektrodu, zen. Techninai duomenys psl. 204. (Pav. 43)
• Esant reikalui pakeiskite uždegimo Žvánek.

Kuro sistemas tikrinimas

• Patikrinkite kuro bakelio dangtelj ir užsandarinkite jj, kad nepažeistuměte.
• Patikrinkite kuro Žarnele ir jsitiknine, kad ji neprateka. Jei kuro Žarnele pazeista, paprašykite, kad techninés priežiūros atstovas ja pakeistu.

Sankabos laido reguliavimas

Jei atrodo, kad pavara veikia letai, butina sureguliuoti sankabos laida.

1. Norédami padidinti pavaros greiti, pasukite reguliavimo varžta pries laikrodžio rodykle.

Pasižyměkite: Jei pavara jjungiama nepatraukus pavaros rankenos, butina pailginti laida.

1. Norédami pailginti laidir sumažintipavaros greiti, pasukite reguliarvimo varzta pagal laikrodzio rodykle. (Pav. 44)

Jei pavara veikia letai ja suregulivus, paprašykite, kad igaliotas techninës priežiūros atstovas pakeistu pavaros dirža.

Norint reguluioti reguluojamo greiciosankabos laida (LC 347V, LC 347VI, LC 353V, LC 353VI)

Jei variklis užvestas ir negalima jungti lěčiausio greicio, butina reguliuoti greicio valdyma.

1. Noredami padidinti pavaros greiti, pasukite reguliavimo varzta pries laikrodzio rodykle.

Pasižyměkite: Jei pavara jjungiama nenaudojant greicio valdymo, butina pailginti laida.

1. Norèdami pailginti laida ir sumažinti pavaros greiti, pasukite reguliarvimo varžtā pagal laikrodžio rodykle. (Pav. 44)

Jei pavara veikia letai ja suregulivus, paprašykite, kad igaliotas techninës priežiūros atstovas pakeistu pavaros dirža.

Transportavimas, saugojimas ir utilizes avimas

Transportavimas ir laikymas

Noredami laikyi ir transportuoti gaminj ir kura, jistikinkite, kadjis neprateka ir neskleidzia ismetamujduju. Ziezirbos arba atvira ugnis,pvz., elektriniajrenginiai arba dziovintuvai, gali sukelti gaisra.
- Laikydami ir transportuodami kura visada naudokite patvirtintus konteinerius.
Istustinkite kuro bakeli pries padedami gaminj laikyti ilgam laikui. Kura ispilkite tinkamoje salinimo vietoje.
- Saugiai pritvirtinkite gaminji ji transportuodami, kad nepazeistumete ir i'svengtumete nelaimingu atsitikim.
- Laikykite gaminji užrakintoje patalpoje, kad jo nepasiektu vaikai arba neigalioti asmenys.

Laiky kite gaminj sausoje neuzshalncioje vietoje.

Salinimas

• Laikykites vietiniu atlieku tvarkymo reikalavimu ir galiojanciu teises aktu.
• Ispilkite visas chemines medziagas, pvz., variklio alyva arba aušinimo skysti techninés priežiūros centre arba tinkamoje šalinimo vietoje.
• Kai gaminysbebenaudojamas,nusiuskite ji "Husqvarna" pardavejui arba atiduokite i perdirbimo vieta.
• Utilizuokite akumulatoriu technines prieziuros centre arba iismeskite jj panaudotu akumulatoriu tvarkymo centre.

Techninai duomenys

	LC 247	LC 247S	LC 247SP	LC 253S
Variklis
Gamintojas	"Briggs & Strat-ton"	"Briggs & Strat-ton"	"Briggs & Strat-ton"	"Briggs & Strat-ton"
Darbinis türis, cm3	125	125	140	163
Greitis, aps. / min	2900	2900	2900	2800
Nominali variklio galia, kW 131	1,8@2900	1,8@2900	2,1@2900	2,4@2800
UždegimoSYSTEMA
Degimo Žvaké	"Cham-pion" QC12YC	"Cham-pion" QC12YC	"Cham-pion" QC12YC	Champion XC92YC
Tarpas tarp elektrrodu, mm	0,5	0,5	0,5	0,5
Degalu / tepimoSYSTEMA
Degalai, bešviniai, min. oktaninis skaičius	90	90	90	90
Degalu balelio talpa, litrai	0,8	0,8	0,8	1,0
Alyvos bako talpa, litrai	0,5	0,5	0,5	0,5
Variklio alyva 132	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Svoris
Su tuščiais skysčiu balelais, kg	27,5	29,5	30,0	32,4
Skleidžiamas triukšmas 133
Garso stiprumo lygis, išmatuotas dB (A)	96	96	94	96
Garso galios lygis, garantuojamas LwA dB (A)	96	96	96	97
Garso lygial 134
Naudotojo ali veikiantis garso slègis, dB (A)	85	85	84	85
Vibracijos lygis 135
Rankena, m/s2	3,4	3,4	3,4	4,0
Pjovimo jranga
Pjovimo aukstis, mm	20-75	20-75	20-75	20-75
Pjovimo plotis, mm	470	470	470	530
Peilis	Rinkimas	Rinkimas	Rinkimas	Rinkimas
Gaminio numeris	5882755-10	5882755-10	5882755-10	5797972-10
Žolès rinktuvo galia, I	55	55	55	60
Pavara
Greitis, km/h	-	4	4	4
Pradžia
Elektrinis starteris	Ne	Ne	Ne	Ne
Akumuliatorius	-	-	-	-

	LC 347V	LC 347VI	LC 353V	LC 353VI
Varikdis
Gamintojas	"Briggs & Strat-ton"	"Briggs & Strat-ton"	"Briggs & Strat-ton"	"Briggs & Strat-ton"
Darbinis türis, cm3	163	163	163	163
Greitis, aps. / min	2900	2900	2800	2800
Nominali varriklio galia, kW 136	2,4@2900	2,6@2900	2,4@2800	2,6@2800
UždegimoSYSTEMA
Uždegimo Žvaké	Champion XC92YC	Champion XC92YC	Champion XC92YC	Champion XC92YC
Tarpas tarp elektrrodu, mm	0,5	0,5	0,5	0,5
Degalu / tepimoSYSTEMA
Degalai, bešviniai, min. oktaninis skaičius	90	90	90	90
Degalu bakelio talpa, litrai	1,0	1,0	1,0	1,0
Alyvos bako talpa, litrai	0,5	0,5	0,5	0,5
Variklio alyva 137	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Svoris
Su tuščiais skysčiu bakeliais, kg	30,0	32,0	32,8	34,2
Skleidžiamas triukšmas138
Garso stiprumo lygis, išmatuotas dB (A)	95	95	96	96
Garso galios lygis, garantuojamas LwA dB (A)	96	96	97	97
Garso lygial139
Naudotojo aussveikiantis garso slè-gis, dB (A)	84	84	85	85
Vibracljos lygis140
Rankena, m/s2	4,2	4,2	4,0	4,0
Pjovimo jrange
Pjovimo aukstis, mm	20-75	20-75	20-75	20-75
Pjovimo plotis, mm	470	470	530	530

136 Nurodyta variklio galia atitinka to modelio tipinés gamybos budu pagaminto variklio vidutine naudingaja atiduodama giala (varikliui veiiant nurotyu greici), i smatuota pagal SAE standarta J1349 / ISO1585. Masinés gamybos budu pagamintu varikli galia gali skirtis. Faktiné gaminye jmontuoto variklio galia priklausys nuo darbinio greicio, aplinoxs salygur it kiu aplinkybiu.
137 Naudokite SF, SG, SH, SJ ar aukstesnes kokybes variklio alvy. Zürkite klampumo lente variklio gamintojo instrukcijoeir pasirinkite geriausia klampuma, atsižvelgdami j numatoma lauko temperatura.
138 Triukšmas, skleidžiamas j aplinka, išmatuotas kaip garso galia (Lw) pagal EB direktyva 2000/14/EB.
139 Triukšmo slegio lygis pagal ISO 5395. Pateikiamu triukšmo slegio duomenu budingoji statistiné sklaida (stand-artinis nuokrypis) lygi 1,2 dB (A).
140 Vibracijos lygis pagal ISO 5395. Pateiktuose vibracijos lygio duomenyse yra 0,2m / s^2 tipiška statistinë sklaida (standartinis nuokrypis).

	LC 347V	LC 347VI	LC 353V	LC 353VI
Peilis	Rinkimas	Rinkimas	Rinkimas	Rinkimas
Gaminio numeris	5882755-10	5882755-10	5797972-10	5797972-10
Žolès rinktuvo galia, I	55	55	60	60
Pavara
Greitis, km/h	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Pradžia
Elektrinis starteris	Ne	Taip	Ne	Taip
Akumulatorius	-	Ličio jonu, 10,8V / 15,7 WH	-	Ličio jonu, 10,8V / 15,7 WH

EB atitikties deklaracija

"Husqvarma AB", SE-561 82 Huskvarna, Švedija, tel. [phone], patvirtina, kad vejapjovs Husqvarma LC 247, LC 247S, LC 247SP, LC 253S, LC 347V, LC 347VI, LC 353V ir LC 353VI, kuri serijos numeriali prasideda nuo 2016xxxxxx, atitinka šiŋ TARYBOS DIREKTYVU reikalavimus:

2006 m. geguzes 17 d. direktyvos 2006/42/EB del masinu;
2014 m. vasario 26 d. direktyvos 2014/30/ES déle elektromagnetinio suderinamumo;
2000 m. geguzes 8 d. direktyvos 2000/14/EB del i aplinka sklearnidziamo triuksmo.

Daugiau informacijos apie triuksmo emisija zr Techniniai duomenys

Pritaikyti tokie standartai:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN ISO 14982

Jei nenurodyta kitaip, taikomos naujausios paskelbtos nurodytu standartu versijos.

Notifikuotoji istaiga: 0404, RISE SMP Svensk
Maskinprovincing AB, Box 7035, SE-750 07 Uppsala
pateiké ataskaita dél atitikties 2000 m. geguzés 8 d.
TARYBOS DIREKTYVOS 2000/14/EB dél aplineka
skleidžiamo triuksmo VI priedo reikalavimams jervtinimo.

Sertifikato numeris: 01/901/264, 01/901/265, 01/901/281, 01/901/282

Huskvarna, 2016-11-01

Claes Losdal, plètros vadovas / sodo gaminiai (igaliotasis „Husqvarna AB" atstovas, atsakingas už techniné dokumentacja)

Sats

levads. 209

Drošba. 210

Montaza. 213

Lietošana 214

Apkope. 215

BRIDINAJUMs: Lai noverstu nejuu su palaiisanu, atvienojet aizdedzes vadu no aizdedzes sveces.

BRIDINAJUMS: Veicot griesanas
aprikojuma apkopi, velciet aizsargcimdus.
Asmens ir loti ass, un ar to var viegli
sagriezzties.

1. Pärbaudiet, vai griesanas apríkojums nav bojats vai ieplaisajis. Vienmér nomainiet bojatu griesanas ierici.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.
