LC 247S - Sekačka na trávu HUSQVARNA - Bezplatný návod k obsluze

Typ výrobku	Tlačná rotační sekačka na trávu
Značka	Husqvarna
Model	LC 247S
Motor	Briggs & Stratton, 125 cm³, 1,8 kW při 2900 ot/min
Hmotnost (prázdné nádrže)	29,5 kg
Šířka sečení	470 mm
Výška sečení	20-75 mm, nastavitelná v 6 úrovních
Kapacita sběrného koše	55 l
Pohon kol	Ano, rychlost 4 km/h
Startování	Ruční (rukojeť startovacího lanka)
Palivo	Bezolovnatý benzín, oktanové číslo min. 90
Objem palivové nádrže	0,8 l
Motorový olej	SAE 30 nebo SAE 10W-30, objem 0,5 l
Zapalovací svíčka	Champion QC12YC, mezera 0,5 mm
Hladina akustického výkonu	96 dB(A) naměřeno, 96 dB(A) zaručeno
Hladina akustického tlaku	85 dB(A) u ucha uživatele
Úroveň vibrací (rukojeť)	3,4 m/s²
Bezpečnost	Brzda motoru, kryt sekacího ústrojí, zadní kryt
Vzduchový filtr	Z plastové pěny, čistitelný vodou a mýdlem
Volitelné příslušenství	Mulčovací sada (uzávěr + mulčovací nůž)
Určení použití	Sekání trávy v soukromých zahradách
Přeprava a skladování	Skládací rukojeť, před delší přestávkou vypusťte palivo

Často kladené otázky - LC 247S HUSQVARNA

Jak nastavit výšku sečení na sekačce LC 247S?

Posuňte páku výšky sečení dozadu pro snížení výšky, dopředu pro zvýšení. Výšku lze nastavit na 6 úrovní od 20 do 75 mm.

Jaký typ paliva použít?

Používejte bezolovnatý benzín s oktanovým číslem minimálně 90 RON (87 AKI). Vyhněte se palivu E85. Naplňte nádrž o objemu 0,8 l a nechte prostor pro rozpínání.

Jak nastartovat sekačku LC 247S?

Ujistěte se, že je zapalovací kabel připojen. Při prvním startu stiskněte 5krát primovací bulb, poté 3krát pokud je motor studený. Držte rukojeť brzdy motoru přitisknutou k řídítkům a zatáhněte za startovací lanko.

Jaká je kapacita sběrného koše?

Sběrný koš má kapacitu 55 litrů. Upevňuje se zvednutím zadního krytu a zasunutím do vyhazovacího kanálu.

Jak udržovat vzduchový filtr?

Filtr je z plastové pěny. Vyčistěte jej vodou a mýdlem, opláchněte, vymačkejte vodu, osušte a poté před vložením zpět lehce namažte motorovým olejem.

Kdy vyměnit motorový olej?

Olej vyměňte po prvních 5 hodinách provozu, poté každých 50 hodin. Používejte olej SAE 30 nebo SAE 10W-30, objem 0,5 l.

Jak vyměnit sekací nůž?

Zablokujte nůž dřevěným špalkem, odstraňte šroub, vyměňte nůž a orientujte ostří směrem ke krytu. Utáhněte šroub na 70 Nm. Zkontrolujte, zda se volně otáčí.

Sekačka abnormálně vibruje, co dělat?

Okamžitě zastavte motor, odpojte zapalovací kabel. Zkontrolujte, zda není nůž poškozený nebo špatně upevněný. Zkroucená hřídel nebo nevyvážený nůž mohou způsobit vibrace. Nechte opravit v autorizovaném servisu.

Lze sekačku používat bez sběrného koše?

Ano, zvedněte zadní kryt a vyjměte koš. Můžete také připevnit mulčovací sadu (příslušenství) pro drcení trávy a ponechání na místě jako hnojivo.

Jaký utahovací moment pro šroub nože?

Šroub nože musí být utažen na moment 70 Nm. Použijte momentový klíč pro zajištění správného upevnění.

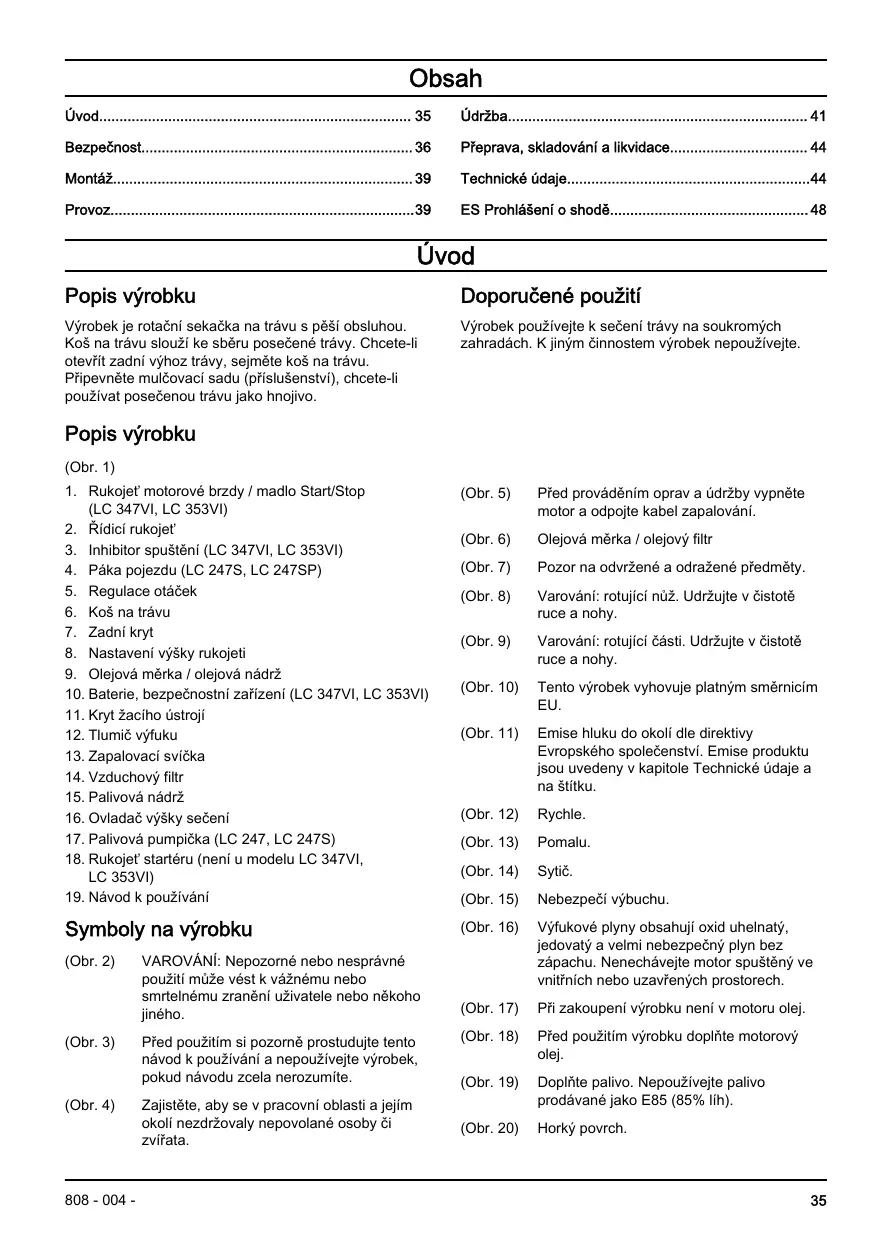

NÁVOD K OBSLUZE LC 247S HUSQVARNA

Vyrobek je rotačné sekačka na travu s pěší obsvluhou.

Koš na trávu slouží ke sběru posečene trávy. Chcete-li otevřit zadni vyhoz trávy, sejměte koš na trávu.

Pripevnete mulcovaci sadu (priślušenstvi), chcete-li použivat posečenou travu jak hnojivo.

Popis výrobku

(Obr. 1)

1. Rukojet' motorové brzdy / madlo Start/Stop (LC 347VI, LC 353VI)
2. Ridici rukojet
3. Inhibitor spusteni (LC 347VI, LC 353VI)
4. Páka pojezdu (LC 247S, LC 247SP)
5. Regulace otáček
6. Koš na trávu
7. Zadni kryt
8. Nastaveni vysky rukojeti
9. Olejová měrka / olejová nádrž
10. Baterie, bezpečnostní zařízení (LC 347VI, LC 353VI)
11. Kryt Žaciho ustroji
12. Tlumic vfyfuku
13. Zapalovací svicka
14. Vzduchovy filtr
15. Palivová nádrž
16. Ovladač výšky sečeni
17. Palivová pumpicka (LC 247, LC 247S)
18. Rukojet' startéru (neni u modelu LC 347VI, LC 353VI)
19. Návod k používání

Symboly na vyrobku

(Obr. 2) VAROVÁNÍ: Nepozorné nebo nesprávné použití muzě věst k váznému nebo smrtelnému zraněni uživatele nebo někoho jiného.
(Obr. 3) Před použitim si pozorně prostudujte tento námovd k používáná nepoužívejte výrobek,Pokud námodu zcela nerozumite.
(Obr. 4) Zajistete, aby se v pracovni oblasti a jejim okoli nezdržovaly nepovolané osoby Či zviřata.

Doporucené pouzitif

Vyrobek používeje k sečeni trávy na soukromych zahradach. K jiným cinnostem vyrobek nepoužíveje.

(Obr. 5) Před provádením oprav a udžržby vypněte motor a odpojte kabel zapalování.
(Obr.6) Olejová měrka / olejový filtr
(Obr. 7) Pozor na odvržéné a odrazené předměty.
(Obr. 8) Varováni: rotujici nuž. Udržujte v Čistotě ruce a nohy.
(Obr. 9) Varovani: rotujici casti. Udrzujte v cristotere ruce a nohy.
(Obr. 10) Tento vyrobek vyhovuje platným směrnicim EU.
(Obr. 11) Emise hluku do okoli dre direktivity Evropskeho spelecenstvi. Emise produktu jsou vutedeny v kapitole Technické udaje a na stitiku.
(Obr. 12) Rychle.
(Obr. 13) Pomalu.
(Obr. 14) Sytic.
(Obr. 15) Nebezpečí vybuchu.
(Obr. 16) Vyfukové plyny obshaju oxid uhelnatý, jedovatý a velmi nebezpečné plyn bez zápachu. Nenecháveje motor spustěné ve** vvnitníchné nebo uzavěřné prostochrech.
(Obr. 17) Při zakupeni vyrobku není v motoru olej.
(Obr. 18) Před použitím výrobku doplěte motorov'y olej.
(Obr. 19) Doplne palivo. Nepouziveje palivo prodavané como E85 (85% lih).
(Obr. 20) Horky povrch.

(Obr. 22) Před provaděním udžby nebo ponechámím výrobku bez dozoru odmontujte bezpečnostné spinač (baterie).

(Obr. 21) Skenovatelný kód.

Povsimnete si: Dalsi symboly/stitky na produktu se tykaji certifikacnich pozadavku pro nekteré komercni oblasti.

Emise Euro V

VYSTRAHA: Manipulace s motorem vede k znepltneni typoheo schvaleni EU tohoto vyrobku.

Odpovédnost za vyrobek

Jak uvádi zák o odpovědnosti za vyrobek, neneseme odpovědnost zaŽádnou škodu zpúsobenou nasim vyrobkem,Pokud:

• byl vyrobek nesprávně opraven.
• byl vyrobek opraven pomoci soucasti od jineho vyrobcce nebo soucasti, ktere nejsou vyrobcm schvaleny.
• má vyrobek prišlušenstvi od jiného vyrobce nebo prišlušenstvi, které není vyrobcem schvaleno.
• vyrobek nebyl opraven ve schvaleném servisnim stfedisku nebo schvalenyom obdornikem.

Bezpečnost

Definice týkajíc se bezpečnosti

Varováni, upozorněni a pozmámky slouží jako upozorněni na speficité duležite cásti navodu.

VYSTRAHA: Používa se v pripadě nebezpećá urazu nebo usmrceni obshluyne nebo okolnich somebody, budk jensu dodrženy pouky uvedené v těto přiruce.

VAROVÁNÍ: Používa se v pripadé
nebezpeci poškozeni vyrobku, dalísh
materialú ā skod na majetku v blízkém okoli,
pokud nejsou dodrženy poukyn uvedené
v těto príručce.

Povsimnesti: Pouzivasek poskytnuti dalsich informaci, kterjsou nezbyntev danesiuac.

Obecné bezpečnostníPokyny

VYSTRAHA: Pred pouzitim vrobku si prcte tne nasledujici varovani.

Tento vyrobek je nebezpečný, nepoužíva-li se správné nebo néni-li věnována provozu rádá pozmorest. Nedodrženi bezpečnostnichPokynu muze věst ke zraněni nebo usmrceni.
Tento vyrobek vytváři během provozu elektromagnetické pole. Toto pole muže za určitych okolnosti narushovat funkci aktivnich ā cis passivnich implantovanýché lěkařskych prístroju. Za učelem snizeni rizika možného zraněné nebo smrtného urazu doporučujeme osobám s implantovanými lěkařskymi prístroji poradit se před použitim vyrobku s lekařem a s vyrobcem implantovanýné lěkařného prístroje.

• Budte stále opatni a používejte zdravý Rozum. Nejste-li si jisti, jak ovládat vyrobek ve vlástnich situacích, vypnéte ji ale promvute si prodejmec Husqvarna, než budete pokračovat v przyc.
• Męje na paméti, ze obssluha je opodvědná za nehody a skody vzníkle jiným osobám nebo na jejich majetku.
  Udrzujte vyrobek cisty. Ujistete se, ze jsou znacky a stitky dobre citelné.
  Nedovolte osobám použivat výrobek, nejste-li si jisti, ze si prečetly námod k použiváni a porozuměly jeho obssahu.
  Zamezte používání vyrobku dětmí.
  Udrzujte deti mimo pracovni oblast. Vzdy musi byt pritomna zodpovednaDSPela osoba.
  Zamezte použivani vyrobku osobami, které naznajiPokyny.
  Vždy sledujte osoby s fyzický nebo mentalím postižením pri raci s vyrobkem. Vždy musí být pritomna zodpovědna dostěla osoba.
  Nepoužíveje výrobek, jste-li unaveni, nemocné nebo pod vlimev alkoholu, drogo nebó lekú. To by mohlovlivn važ zrak, ostražitost, koordinaci a usudek.
  Nepoužívejte výrobek,Pokud je vadny.
  Nikdy neupravujte vyrobek a nepouzivejte jej,Pokud je mozné,ze jej upril nekdo jiny.

Bezpečnost pracovniho prostoru

VYSTRAHA: Před použitim vyrobku si prěctete námledujíci varováni.

• Před použitím výrobku, odklidte z pracovní oblasti prěděmtу, jaků jsou větve, větvický a kameny.
• Předmétý, které mohou byt zachyceny Žacim ustrojím mohou byt odmrstěny a zpúsobit zraněni osoba a poškození prěmedétú. Udržujte osby v okoli a zviřata v bezepečné vzdálenosti od vyrobku.

Nikdy nepoužívejte výrobek za špatného počásí, jako je mlha, déš, silny vitr, intenszívni chlad a nebezpeci blésku. Použití výrobku za špatného počásí nebo ve hlkychě Čmokrách podminkách je namáhavev. Nepřízníve počásí můze vytrořit nebezpečné podmíky, např. kluzký povrch.
Davejte pozor na osoby, pdefmety a situace, které mohou branit bezpecnému provozu vyrobku.
- Dávejte pozor na prékážky, jako jsou kořeny, kameny, větve, direy a prikopy. Vysoká trva muže prékážky skrýt.
- Sečeni trávy na svazich muže být nebezpečné. Nepoužívejte vyrobek na svahu se sklonem větším než 15°.
S vyrobkm jezdete po vrstevnicich. Nepohybujtse na svahu nahoru a dolu.
Postupujte opatrné v blízkosti skrytích rohù a objektu, které mohou bránit ve výhledu.

Bezpečnost práce

VYSTRAHA: Pred použitim vyrobku si prěčte tānásledujćí varovani.

Tento vyrobek pouzivejte vyhradne k seceni travy. Nen'dovoleno pouzivat vyrobek jinym cinnostem.
- Použivejte osobni ochranné prostředky. Dalsí informace naleznete v casti Osobni ochranné prostředky na strani 37.
- Ujistěte se, ze vîte, jak v pripadě nouze rychle zastavit motor.
- Nikdy nestartujte motor v uzavfenych prostrech nebo v blizkosti hoflaveho materialiu. Vfukové plyny z motoru jsouhorka a mohou obsahovat jiskry, které by mohy zazejhnout požár.
- Neprovozujte výrobek,Pokud neni správně namontovaný nuž a vsechny kryty. V opačnémpřipadé by se mohl nuž uvolinit a zpúsobit zraněni osob.
Zajistete,aby nuz nenarazil do prmedetu, jako jsou kameny a koeny. Mohlo by dojit k poskozeni noze a ohnuti hridele motoru. Ohnuty hridel zpu sobuje velke vibrate a hrozi velmi vysoke riziko uvolneni noze.
- Pokud nuz narazi do nějakého predmétu nebo se objevi vrace, okamžite zastavte vyrobek. Odpojte kabel zapalování od zapalovaci svicky. Zkontrolujte, zda není vyrobek poškozený. Oprave poškozené dily nebo svěřte apravo schvalenému servisnimu pracovnikovi.
- Po nastartováni motoru nikdy nepípevnúje páku brzdy motoru trvale k rukojeti sekáčy.
UmisteteVyrobek na stabilni, rovn'y povrch a nthastujte jej. Zkontrolujte, zda nuz nemuze prijit do kontaktu se zemi nebo cizimi objekty.
- Pri provozu vždy stújte za vyrobkem.

• Pri provozu nechte vsechna kola spočívat na zemi a držte rukojet oběma rukama. Ruce a nohy udržujte mimo dosah rotujćich nožú.
• Nenaklanëjte výrobek, kdyz je spustěný motor.
• Dávejte pozor pri tăzeni výrobku dozadu.
• Nikdy nezvedejte vyrobek, když je spustěný motor. Pokud musite vyrobek zvednout,nejprve vypněte motor a odpoje kabel zapalováni od zapalovác svicky.
• Při provozovani výrobku nechodte směrem dozadu.
• Před prejezdem ploch bez trávy, jako jsou cesty vytrověné ze steřku, kamenu nebo asfaltu, vypněte motor.
• Nebheje t vyrobkem, kdyz je spusteny motor. Pri provozu vyrobku vzd pouze chodte.
• Před zmenou výšky sečeni vypněte motor. Nikdy neprovádejte serízování pri spustěném motoru.
  Nikdy nenechte vyrobek se spustenym motorem bez dozoru. Vypnete motor a ujistete se, ze se zaci ustroi neotaci.

BezpečnostníPokyny pro provoz

Osobni ochranné prostfedky

VYSTRAHA: Pred pouzitim vyrobku si prcěte následujíci varováni.

Osobni ochranné prostfédky nemohou zcela eliminovat nebepezci urané, ale v'pripadé nebody pomáhaji snizit miru pranéni. Požádejte prodejce, aby vampohl vybrat správné vybaveni.
- Používejte ochranu sluchu,Pokud je hladina hluku vyší než 85 dB.
- Používejte odolnou obuš v protiskluzovou podrázkou. Nepoužívejte otevřenou obuš ani nepracujte naboso.
Pouziveje silne, dlouhe kalhoty.
Při určitych cinnostech používejte ochranné rukavice, napřiklad pri nasazovani, prohlidce nebo Čistěni zaicho ustroi.

Bezpečnostní zařízení na produktu

VYSTRAHA: Pred použitim vyrobku si prěčěte následujíci varováni.

• Nepoužívejte výrobek, jehož bezpečnostní zařizení jsou vadné!
  Pravidelné kontrolujte bezpečnostní zařizení. Pokud je zařizení vadné, obratte se na servis Husqvarna.

Kryt zacho ustroji snizuje vibrate vyrobku a snizuje nebezpeci poranení nozem.

Zkontrolujte krytŽaciho ustroji,abybylo zajisteno,zenevykazujeznámkyposkozeni,napr.praskliny.

Baterie (LC 347VI, LC 353VI)

VYSTRAHA: Závada baterie snizuje bezpečnost výrobku. Vždy používejte výhradné baterii schvalenou výrobcem.

Baterie dodáva vykon pro elektrické startupvi a zároven je to bezpečnostni zařizeni, které brání neumyslnému startupvi. Pokud vyrobek nepouživáte nebo pamok h o ponecháváte bez dozoru, vyjměte bateri.

Páka brzdy motoru

Páka brzdy motoru slouží k zastavení motoru. Když uvolnite páku brzdy motoru, motor se zastaví a pojezd se deaktivuje.

Chcete-li zkontrolovat brzdu motoru, nastartujte motor a uvolněte páku brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejtse schvaleného servisiho pracovnika Husqvarna o séřizeni brzdy motoru.

(Obr. 23)

Inhibitor spusteni

U modelu LC 347VI, LC 353VI se páka brzdy motoru používa také jako madlo Start/Stop startéru. Provedte kontrolu inhibitoru spustěné i ujistěte se, ze brání provozu startéru.

1. Přitáhněte madlo Start/Stop směrem k rukojeti (B). Inhibitor spustěné prerúší pohyb.
2. Zatlačte inhibitor spustěné doprava (A). (Obr. 24)
3. Uvolněte inhibitor spustěné a ujistěte se, ze se vrátí do své vychozí polohy.

Tlumič výfuku

Tlumic vfyku je urcen k omezeni urovné hluku na minimum a k usmerneni vfykovych plynu smrerem od obshluhy.

Nepoužíveje výrobek bez tlumiče výfuku neboPokud je vadné. Vadné tlumič výfuku zvyšuje hladinu hluku a nebezpeci požáru.

VYSTRAHA: Tlumic vfyfuku je behem provozu a po pouziti velmi horky, i kdyz motor pracuje na volnobězné otácky. Aby se zabránilo požáru, dbejte zvyşene opatrnosti v blízkosti hořlavych materialú a plynu.

Bezpečnost pri manipulaci s palivem

VYSTRAHA: Před použitim vyrobku si prěctěte námtesledujíci varováni.

• Pokud je na vyrobku palivo nebo olej, nespoustějte ho. Nechtěné palivo/olej z vyrobku odstraťe a nechte vyrobek uschnout.
• Pokud si palivem polijete oblecení, okamžitě se prěvlékněte.
  Zabraţne styku paliva s tělem, můze zpúsobit zraněni. Pokud se polijete palivem, omyjte zašažné misto vodou a mydlem.
• Nepoustějte motor,Pokud z něj něco uníka. Pravidelné kontrlujte, jestli z motoru nic neuniká.
• Při manipulaci s palivem budte opatrní. Palivo je hořlavé a vypary jsou vybusné a muzou zpusobit zraněni nebo smrt.
• Nevdechujte palivové vypary, muzou zpusobit zraneni. Zajistete dostatechny prutok vzduchu.
  V blizkosti paliva ani motoru nekuife.
• Do blizkosti paliva ani motoru neumist'ujte horke prédméty.
  Kdyz je spusteny motor, nedoplujte palivo.
• Než začnete doplěnovat palivo, prěsvěděte se, ze je motor studeny.
• Než doplnite palivo, pomalu otevře utážev palivové nádrze a opatrné uvolněte tlak.
  Palivo do motoru nedoplnujte ve vinitnich prostrech. Nedostatecné proudeni vzduchu muze zpusobit zraneni nebo smr udusenim nebo otravou kysličnikem uhelnatym.
• Pevné dotahněte vico kpalové nárdze. Neni-li vico kpalové nárdze dotažéné, hrozi nebezpeci požaru.
• Než výrobek spustě, přejděte sím minimálne 3 m (10 stop) od mista, kde jste doplnovali palivo.
• Nenaplujte palivovou nádrž na maximum. Teplem dochází k Rozpinány paliva. V horní cásti palivové nádrze udržujte volné prostor.

BezpečnostníPokyny pro udržbu

VYSTRAHA: Před použitím vyrobku si prěčěte námědujíci varováni.

Vyfukové plyny obsahuji oxid uhelnatý, jakovatá a velmi nebepezčné plyn bez zapachu. Nenechávejte motor spustěné v vnitřinich nebo uzavěrěnchy prostorech.
- Před provaděnín ïdržby vyrobku nejprve vypněte motor a odpoje kabel zapalováni od zapalovací svíčky. U LC 347VI, LC 353VI také vyjměte baterii.
Při provaděné udžržby zacho substojí použivejte ochranné rukavice. Núž je velmi ostraya muže snadno dojít k pořezání.
- Příslušenstvá azměny vyrobku, které neschvali vyrobce, mohuj zpúsobit vázné zraněni nebo umtri. Neprovážěte změné na vyrobku. Vždy používejte vyhradne příslušenstv schvalené vyrobcem.

• Pří nesprávněm nebo nepravidelněm provaděné udžržby se zvyšuje nebezpečí poraněné a poskození vyrobku.
• Provádejte pouze udrzbu uvedenou v totom námodu k použivání. Veskerý ostatné servis musí provést schvaleny servisté pracovnik Husqvarna.

Servis vyrobku by měl provadět schvaleny servisi pracovnik Husqvarna v pravidelnych intervalech.
- Poškozené, opotřebné Či prasklé současti vyměnte.

Montáž

Uvod

VYSTRAHA: Pred montaží produktu si pročěte kapitolu bezpečnosti. U LC 347VI, LC 353VI také vyjměte baterii.

Montáž rukojeti

1. Povolte spodni matice.
2. Posuţe knoflíky na spodní konec dražek na pravé i na levé straně vyrobuku. (Obr. 25)
3. Nastavte vysku rukojeti do jederze 2 dostupnych poloh.
4. Posunte knofliky smre rem k rukojeti, dokud se nezastavia neuslysite cvaknuti. (Obr. 26)
5. Knofliky rădné utáhněte.

Nastavení produktu do prepravní polohy

1. Povolte spodni matice.
2. Posuţe knoflíky na spodní konec dražek na pravé i na levé straně vyrobuku. (Obr. 25)
3. Sklopte rukojet dopredu. (Obr. 27)

Nastavení vyrobku do provozní polohy

1. Sklopte rukojet do vzprimné polohy. (Obr. 28)
2. Posunte knofliky smrelem k rukojeti, dokud se nezastavia neuslysite cvaknuti. (Obr. 26)
3. Knofliky rădné utáhněte.

Montáž koše na trávu

1. Vlozte rám do koše na trávu tak, aby pevná cást koše směrovala dolu. Dbeje na to, aby bylo madlo rámu na venkovní straně koše. (Obr. 29)

2. Nasadte spodni Čast ramu do dražky na spodni straně koše na trávu.

3. Připevněte koš na trávu k rámu pomoci svorek. (Obr. 30)
4. Zvedněte zadní kryt.
5. Upevněte sberací koš k hornimu okrajni podvozku.
6. Umistete dolni ccast koše na travu do kanalu vyhozu travy. (Obr. 31)

Montáž mulčovací vložky (příslušenství)

1. Zvedněte zadní kryt a vyjměte koš na trávu.
2. Vlozte do kanálu vyhozu trávy mulčovác vložku. (Obr. 32)
3. Nahrad'te nuz mulcovacim nozem dodanyms mulcovaci sadou. Dalsi informace naleznetev casti Postup vymeny noze na strani 42.

Sekáni trávy bez koše na trávu nebo mulčovací vložky

Zvednete zadni kryt a vyjmete kos na travu.
- Pokud je namontována mulčovaci vložka a mulčovaci núž, odstraťe je.
- Než začnete s vyrobkem pracovat, zavřete zadni kryt.

Při práci s vyrobkem bude posečená tráva vylétávat pod zadním krytem.

Provoz

Uvod

VYSTRAHA: Prid pouzivanim produktu je tbreba, abyste si precetli a porozumeli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilí zařizení. Aplikace Husqvarna Connect dodá vašemu vyrobku Husqvarna doplěkové funkce:

• Rozsifene informace o vyrobku.
  Informace o dilech a servisu a napoveda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si applikaci Husqvarna Connect do svého mobilniho zařizení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Pri pripojovani a registrarci vyrobku postupujte podlePokynu v aplicaki Husqvarna Connect.

Před použitím vyrobku

1. Pozorné si prostudujte除去 námov k použiváni a nepoužívejte výrobek, pokud námodu zcela nerozumíte.
2. ZkontrolujteŽaciustroji,abybylozajisteno,zeje radne pripevnene a nastavene.Viz KontraLo zaicho ustrojna strani 42.
3. Naplěte palivovou nádrž. Viz Doplěnováni paliva na strani 40.
4. Doplhte olej do olejové nadrze a zkontrolujte hladinu oleje. Viz Kontrola hladiny oleje na strani 42.

Dopl'ovani paliva

Pokud możno používejte alkylátový benzín s nizkymi emisemi. Neni-li k dostani alkylátový benzín s nizkymi emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín s oktanovém Čisměnnejměné 90.

VAROVÁNÍ: Nepoužívejte benzín
s oktanovým cislem nižíím než 90 RON (87 AKI). Múžete tím výrobek poškodit.

1. Vičko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
2. Palivo doplnte pomalu z kanystru. Dojde-li k Rozliti paliva, odstrahte jej uterkou a zbyvajici palivo nechte vypaftit.
3. Očistěte plochu kolem včka palivové nádrže.
4. Pevně dotáhněte vičko palivové nádrže. Neni-li vičko palivové nádrže dotažené, hroží nebezpečí požáru.
5. Než výrobek spustite, prějde t sím minimálne 3 m (10 stop) od mista, kde jste doplnovali palivo.

Nastavení výšky sečení

Vyšku sečeni lze nastavit v 6 urovnich.

1. Chcete-li y'sku seceni snizit, posunte paku pro nastaveni v'sky seceni dozadu.
2. Chcete-li yvsku seceni zvysit, posunte paku pro nastaveni vysky seceni dopredu. (Obr. 33)

VAROVÁNÍ: Nenastavujte výšku sečeni
přilíš nizko. V pripadě, ze neni povrch
trávniku rovný, mohou noze prijit do styku se
zemi.

SpusteniVyrobku

Zkontrolujte, zda je kabel zapalování pripojený k zapalovací svicce.

Ručni startovani (není u modelu LC 347VI, LC 353VI)

1. Pro model LC 247, LC 247S: Pri uplne prvnim pouziti pektat za sebou stisknete palivovou pumpicku. Pri uplne prvnim pouziti, kdy z je motor studeny, tikrat za sebou stisknete palivovou pumpicku.
2. Postavte se za vyrobek.
3. Drzte páku motorové brzdy pritisknutou k rukojeti sekačky. (Obr. 34)
4. Uchopte rukojet' startovaci šnúry pravou rukou.
5. Pomalu vytáhněte startovaci šnúru, dokud neucitite odpor.
6. Nastartuje motor silnym zatahnutim za šñuru.

VYSTRAHA: Nikdy si neomotávejte startovaci šnuru kolem ruky.

Elektrické startovani (LC 347VI, LC 353VI)

1. Zkontrolujte, zda je baterie aktivovana a nabita. Viz Nastartovani baterie na strani 42.
2. Pripoje baterii k motoru. (Obr. 35)
3. Zatlačte inhibitor spustěné doprava (A).
4. Přitáhněte madlo Start/Stop (B) k rukojeti, aby se spustil starté. Starter se po nastartováni motoru vypne. (Obr. 24)

Pouzit'pohonu kol

• Pro model LC 247S, LC 247SP: Přitáhněte páku pojezdu směrem k rukojeti. (Obr. 36)
  Pro model LC 347V, LC 347VI, LC 353V, LC 353VI: Spust'e pohon kol pomoci paky ovladani rychlosti na leve strane fiditek. Posunutim paky ovladani rychlosti dopredu zvysite rychlost a posunutim dozadu ji snizite. (Obr. 37)
• Pokud chcete táhnout výrobek dozadu, odpojte pohon a zatlačte výrobek dopředu pržblžné 10 cm.
  V blízkosti prekázek uvolněte páku pojezdu, aby se deaktivoval pohon.

Zastavení výrobku

• Motor zastavite uvolnéním páky brzdy motoru.

Demontáž baterie

Pokud neni vyrobek v provozuo, vyjměte u modelu LC 347VI, LC 353VI baterii, abyste zabrani neumslnému nastartováni motur.

1. Stiskněte pojistné tlacítsa (A) a vytáhněte baterii. (Obr. 38)

Jak docílit dobrách vysledkú

• Používejte vždy ostrý nuz. Při použitú tupého noze je střih nepravidelná a posečen'y povrch trávy zhloutne. Ostrý nuz také vyžadujeme néme energia než tupý nuz.
• Nesekejte vice než 1/3 vyšky trávy. Nejprve sekejte se Žacim ustrojím nestaveným vysoko. Zkontrolujte

vysledek a priadne snižte vysku seceni na pozadovanou uroven. Pokud je trava velmi vysoká, jezděte pomalu a v pripadě potřeby sektej 2krát.

• Sekejte vždy v jiném směru, aby na trávníku nevzníkly pruhy.

Udrzba

Uvod

VYSTRAHA: Pred provadéní udžby je těba, abyste si prěčétli a porozuměli kapitole o bezpečnosti.

Pro servis a opravy vyroku je nezbytné spezialni skoleni. Garantujeme dostupnost profesionálnich aprva a servisu. Pokud neposkytuje prodejce servisi sluzby, požádeje je o informace onejblízhim servisu.

Plán udrzby

VYSTRAHA: U modelu LC 347VI, LC 353VI
vždy预先 provaděním udržby, oprav nebo
cistěné stroje vyjměte baterii.

Intervaly udrzby se vypocitavji na zaklade kazdodenniho pouzivani vyrobku. Interva se meni, nen-li vyrobek pouzivanenna.

U udzby označene symbolem * vyhledjeite pokyny v casti Bezpečnosti zařizení na produktu na strani 37.

Ádržba	Denně	Týdně	Měsiřné
Provedťe běžnou kontrolu.	X
Zkontrolujte hladinu oleje.	X
Vyčistěte vyrobek.	X
Zkontrolujte Žaci ústroji.	X
Zkontrolujte kryt Žaciho ústroji a ochranný kryt*	X
Zkontrolujte páku brzdy motoru.*	X
Zkontrolujte baterii*	X
Zkontrolujte tlumič vyfuku.*		X
Zkontrolujte zapalovací svčku.		X
Vyměñe olej (poprvé po 5 h použití, poté po každych 50 h použití).			X
Vyměñe vžduchový filtr (po 50 h použití)			X
Zkontrolujte palivový systém.			X

Provedení béźné kontroly

Zajistete,abyblyvsechnymaticea srouby na vyrobkusuoprnev dotazené.

Cistění vyrobku zvnějsku

• Pomoci katáče odstraţne listi, trávu a nečistoty.
  Zkontrolujte, zda neni privod vzduchu v horni casti motoru ucpany.

K Čišěni produktu nepoužívejte vodu pod vysokým tlakem.
- Pokud použivate vodu k Čišěné motoru, nestříkejte ji prímo na motor.

Čistěné vnitřiního povrchu krytu Žacího ustrojí

1. Vyprázdne tepaliovov nádrž.

2. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ: Pokud byste połozili výrobek se vžduchovém filtrem dole, mohl by se poškodit motor.

1. Oplachnetevodu zhadice vnitrnipovrch krytu zaicho ustroji.

Kontrola Žacího ustrojí

VYSTRAHA: Aby se zabránilo náhodnému spustěné, odpoje kabel zapalování od zapalovací svicky.

VYSTRAHA: Pri provaděni udžby zaciho ustroji použivejte ochranné rukavice. Nuz je velmi ostry a muze snadno dojt k pořezání.

1. ZkontrolujteŽaciustrojiohlednepoškozenia prasklin. Poškozenéžaciustrojivzdyvyměnte.
2. Prohlédněte nuz a zkontrolujte, zda není poškozený nebo tupy.

Povsimne si: Po ostfeni je nezbytné nuž vyväzt.
Vymenu, ostfení a vyväzeni noze svěfte servisinmu středisku. Dojde-li k narazu do prekážky, po kterém dochází k vypináni vyrobku, vyměnte poškozený nuž.
O tom, zda je možné nuž nabrousiti zda je nutné ho vyměnit, rozhodne servisin středisko.

Postup vyměny nože

1. Zajistete nuz pomoci d'reveneho špaliku. (Obr. 39)
2. Demontujte sroub noze.
3. Odmontujte nuž.
4. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené.
5. Prohlédněte hřídel motoru a ujistěte se, zda není ohnutý.
6. Pri montází nového noze nasmérujte zahnute konce noze ve smétru krytuŽacihó utrojí. (Obr. 40)
7. Zkontrolujte, zda je nuž zarovnaný se středem hridele motoru.
8. Zajistete nuz pomoci d'reveneho spaliku. Nasadte pruznou podlozku a utahnete sroub a podlozku utahovacim momentem 70 Nm. (Obr. 41)
9. Otočte nožem rukou a zkontrolujte, zda se volné otáči.

VYSTRAHA: Pouzivejte odolné rukavice. Nuz je velmi ostrý a muze snadno dojt k pořezání.

1. Nastartujte vyrobek a provedte test noze. Pokud neni nuž spravně prievně, vyrobek vbruje a vysledky sečeni nejsou uspokojíve.

Kontrola hladiny oleje

VAROVÁNÍ: Přilíš nízká hladina oleje muže zpúsobit poskození motoru. Před spustěním vyrobku zkontrolujte hladnu oleje.

1. Umistěte výrobek na rovnou plochu.
2. Sejměte víčko olejovné nadrže s olejovou měrkou.
3. Setrete olej z olejové meryk.
4. Zasun'te olejovou měrku do olejové nádrže, abyste mohli zkontrolovat hladinu oleje.
5. Vyjměte olejovou měrku.
6. Zkontrolujte hladinu oleje na olejové mérce.
7. Pokud je hladina nizká, doplnte motorov' olej a znovu zkontrolujte hladinu oleje.

Vyměna motorového oleje

VYSTRAHA: Motorovy olej je bezprostředne po vypnuti motoru velmi horky. Před vypustěnín nechte motorovy olej vychladnout. Pokud si potrísnite pokožku motorovým olejem, omyje ji mydlem avodou.

1. Nechte výrobek běžet, dokud nebude palivová nádrž prázdná.
2. Odmontujte kabel zapalovani od zapalovaci svicky.
3. Sejměte víčko olejovné nadrže.
4. Umistete nádobu pod výrobek tak, aby do něj mohl vyťct motorov'y olej.
5. Naklonte výrobek, aby se vypustil olej z olejové nádrze.
6. Doplhte novy motorovy olej typu doporučeneho v Časti Technické udaje na strani 44.
7. Zkontrolujte hladinu oleje. Dal'si informace naleznete v casti Kontrola hladiny oleje na strani 42.

Baterie (LC 347VI, LC 353VI)

Baterie dodáva vykon pro elektrické startovánia zároven je to bezpečnostni zařizení, které bránineumyslnému startování. Pokud vyrobek nepoužívátenebo pamok ho ponecháváte bez dozoru, vyjměte bateri.

Nastartování baterie

Pred prvnim pouzitim baterie je potreba ji nastartovat.

1. Vložte baterii do nabiječky, viz Nabití baterie na strani 43.

2. Vyčkejte do rozsvićení alespón jeder zelené kontrolky, zhruba 10 sekund.

3. Připojtě baterii k motoru, viz Elektrické startováni (LC 347VI, LC 353VI) na strani 40.

Nabitibaterie

Pokud na indikátoru baterie nesvití Žádná nebo sviti jen)\ jedna kontrlka, je nutné ji nabit. Plné nabiti vybité\ baterie tvá 1 hodinu. Kratsí doba nabijeni baterii\ nepoškodi.

1. Vlozte baterii do nabijecky baterii. (Obr. 42)
2. Připojité nabijeci baterie do el. zásvky, 220 V, 50 Hz.

Stav nabit baterie

Zobrazení kontrolek LED na bateri	Stav
Bliká kontrolka LED 1.	0-25 %
Svití kontrolka LED 1,blinká kontrolka LED 2.	25-50 %
Svití kontrolky LED 1,LED 2,bliká kontrolka LED 3.	50-75 %
Svití kontrolky LED 1,LED 2,LED 3,bliká kontrolka LED 4.	75-100 %
Svití kontrolky LED 1,LED 2,LED 3,LED 4.	Píně nabitá

Indikátor na nabljecce ba-terí	Stav
Nepřerušované Červené světlo	Baterie se nabiji.
Blikajćí Červené světlo	Baterie je přilíš horká a začne se nabíjet, až bude teplova správná.
Nepřerušované zelené světlo	Baterie je plné nabitá.
Blikajćí Červéná a zelená kontrlka	Baterie je poškozená a je nutné ji vyměnit.

Vzduchovy filtr

Vzduchovy filtr, ktery byl pouzivan po delsí dobu, jiz nelze zcela vycistit. V pravidnych intervalech meñte vzduchovy filtr.

Vsechny modelsvvjimkou LC 247,LC 247S maji papirov filtr.Modelly LC 247, LC 247S maji pénov plastovy filtr.

Povsimněte si: Poškozený vžduchový filtr vždy vyměnte.

Cistění papírového filtru

1. Odmontujte kryt vzduchového filtru a papirový filtr.

2. Poklepejte filtrém o rovný povrch, aby se uvolnily Částice.

VAROVÁNÍ: Filtr nečistěte rozpoustědlem ani stlačeným vzduchem.

1. Vlozté vzduchovy filtr zpét. Zkontrolujte, zda vzduchovy filtr dokonale těsní proti držák u vzduchového filtru.
2. Nasad'te zpět kryt vzduchového filtru.

Cisténí pěnového plastového filtru

1. Odmontujte kryt vzduchového filtru a pěnový plastový filtr.
2. Vycistete pénovy plastovy filtr mydlem a vodou.
3. Oplachnete pénovy plastovy filtr Čistouvodou.
4. Vymačkejte vodu z pěnového plastového filtru a nechte jej vyschnout.

VAROVÁNÍ: Nepoužívejte stlačený vzduch. Mohl by poškodit pěnový plastový filtr.

1. Namažte pěnový plastový filtr motorovým olejem.
2. Zatlacke cistou uterku na pénovy plastovy filtr, ay se odstranil nadbytecny olej.
3. Vlozte vzduchovy filtr zpét. Zkontrolujte, zda vzduchovy filtr dokonale těsní proti držáku vzduchového filtru.
4. Nasadte zpét kryt vzduchového filtru.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučěný typ zapalovacích svíček. Nesprávný typ zapalovaci svíčky muže zpúsobit poškození výrobku.

Zkontrolujte zapalovaci svicku,Pokud ma motor maly vykon, spatne startupne nebo nefunguje spravné ve volnobeznych otackach.
- Aby se snizilo nebepezeci pritomnosti nechtěn'ych materiálù na elektrodáché zapalovaci svíčky, dodžujte tyto polyknô:

a) Zkontrolujte, zda jsou spravné nastaveny volnobězné otáčky.
b) Zkontrolujte správnost palivové směsi.
c) Zkontrolujte, zda je vzduchovy filtr cisty.

• Gestlüze je zapalovaci svicka znečistěna, vycistěte ji a zkontrolujte, zda je vzdalenost elektrod zapalovaci svicky správná, viz cást Technické udaje na strani 44. (Obr. 43)
  V priapde potreby zapalovaci svicku vymene.

Kontrola palivového systému

Prohlédněte vičko palivové nádrže a těsněné vička a ujistěte se, ze nejsou poškozené.

• Prohlédněte hadici prívodu paliva a ujistěte se, ze nedocháží k Úniku. Pokud je hadice prívodu paliva poskozné, požádejte servisniho pracovnika o výměnu.

Seifenzl lanka spojky

Pokud pojezd začiná být pomalý, je nezbytné seřidit lanko spojky.

1. Chcete-l zi vysit rychlost pojezdu, otocte serizovacim sroubem proti smeru hodinovych ruicek.
   Povsimnete si: Pokud se pohon zapoji, i kdyz neprithajete páku pojezdu, je nezbytné prodloužit lanko.
2. Lanko prodloužite a snížite tak rychlost pojezdu otočením señizovaciho šroubu ve směru hodinovych ručićek. (Obr. 44)

Pokud je pojezd pomaly i po sefizeni, pozadeje stchvaleného servisiho agento o ymenu hnaciho femenu.

Señzení lanka spojky pro regulaci rychlosti (LC 347V, LC 347VI, LC 353V, LC 353VI)

Pokud po spustěni motoru nelze nastavit nejniží sí rychlost, je třeba upravit ovládání rychlosti.

1. Chcete-l zi vysit rychlost pojezdu, otocte serizovacim sroubem prot smeru hodinovych ruicek.
   Povsimnete si: Pokud se pohon zapoji, i kdyzneměnite ovládání rychlosti, je nezbytné prodloužit lanko.
2. Lanko prodloužite a snizite tak rychlost pojezdu otočenim seirizovaciho šroubu ve směru hodinovych ručíček. (Obr. 44)

Pokud je pojezd pomaly i po sefizeni, pozadeje tsechvaleného servisiho agento a ymenu hnaciho temenu.

Přeprava, skladováni a likvidace

Přeprava a skladováni

• Před uskladněnim a prépravou výrobku Č paliva zkontrolujte, zda nejsou přitomny zámky uniku nebo výparů. Jiskry a otevěné oheť, napřiklad z elektrických zařizení nebo kotlú, mohou zažehnout požár.
  Vzdy pouziveje schvalené nadoby na skladovani a prepravu paliva.
• Před dlouhodobým skladovámí m yrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na príslušné m sberném mistrě
  Bēhem pfepravy musi byt vyrobek bezpečné upevněny, aby se zabránilo跟他o poskození a nahodám.
• Skladujte vyrobek na uzamčeném miste, aby se zamezilo pristupů detí a neoprávněnych osob.

Uchovávejte výrobek na suchém a bezprasném mîstě.

Likvidace

Dodržujte mistrí požadavykohledné recyklace a platné předpisy.
- Odevzdejtve s'vechny chemikálie, například motorov'y olej nebo nemrznouci směs, v servisin sm'redisku nebo na příslušné směrném misté.
- Nehodlăte-li vyrobek dale použivat, odesléte jej prodejci Husqvarna nebo jej dopravte do recyklačni stanice.
- Odevzdejte baterii v servisnim stredisku nebo ve sberném mistré jako použitou baterii.

Technické udaje

	LC 247	LC 247S	LC 247SP	LC 253S
Motor
Značka	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Zdvihový objem, cm3	125	125	140	163
Rychlost, ot./min	2900	2900	2900	2800
Jmenovitý vykon motoru, kW 21	1,8 při 2900	1,8 při 2900	2,1 při 2900	2,4 při 2800
Systém zapalování
Zapalovaci svčka	Champion QC12YC	Champion QC12YC	Champion QC12YC	Champion XC92YC
Vzdálenost elektrod, mm	0,5	0,5	0,5	0,5
Systém mazání a palivový systém
Palivo, bezolovnaté, minimálné okta- nové Číso	90	90	90	90
Objem palivové nádrže, I	0,8	0,8	0,8	1,0
Objem olejové nádrže, litry	0,5	0,5	0,5	0,5
Motorový olej 22	SAE 30/ SAE 10W-30	SAE 30/ SAE 10W-30	SAE 30/ SAE 10W-30	SAE 30/ SAE 10W-30
Hmotnost
S prázdnými nádržemi, kg	27,5	29,5	30,0	32,4
Emise hluku 23
Hladina akustického vykonu, změřená dB (A)	96	96	94	96
Hladina akustického vykonu, zaruče- ná LWA dB (A)	96	96	96	97
Hladina hluku 24
Hladina akustického tlaku na sluch obsluy, dB (A)	85	85	84	85
Árovně vibrací 25
Rukojet', m/s2	3,4	3,4	3,4	4,0
Črzací vyavení
Výška sečeni, mm	20-75	20-75	20-75	20-75
Šiřka sečeni, mm	470	470	470	530
Nüž	Sběrač	Sběrač	Sběrač	Sběrač
Objednaci Číso	5882755-10	5882755-10	5882755-10	5797972-10
Kapacita koše na trávu, l	55	55	55	60
Pohon
Rychlost, km/h	-	4	4	4
Spustit
Elektricky startér	Ne	Ne	Ne	Ne
Baterie	-	-	-	-

	LC 347V	LC 347VI	LC 353V	LC 353VI
Motor
Značka	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Zdvihový objem, cm3	163	163	163	163
Rychlost, ot./min	2900	2900	2800	2800
Jmenovitý výkon motoru, kW 26	2,4 při 2900	2,6 při 2900	2,4 při 2800	2,6 při 2800
Systém zapalování
Zapalovací svíčka	Champion XC92YC	Champion XC92YC	Champion XC92YC	Champion XC92YC
Vzdálenost elektrod, mm	0,5	0,5	0,5	0,5
Systém mazání a palivový systém
Palivo, bezolovnaté, minimálné okta- nové Čísló	90	90	90	90
Objem palivové nádrže, l	1,0	1,0	1,0	1,0
Objem olejové nádrže, litry	0,5	0,5	0,5	0,5
Motorový olej 27	SAE 30/ SAE 10W-30	SAE 30/ SAE 10W-30	SAE 30/ SAE 10W-30	SAE 30/ SAE 10W-30
Hmotnost
S prázdnými nádržemi, kg	30,0	32,0	32,8	34,2
Emise hluku28
Hladina akustického výkonu, změřená dB (A)	95	95	96	96
Hladina akustického výkonu, zaruče- ná Lwá dB (A)	96	96	97	97
Hladina hluku29
Hladina akustického tlaku na sluch obsluhy, dB (A)	84	84	85	85
'Urovně vibrací30
Rukojet', m/s2	4,2	4,2	4,0	4,0
'Rezací vybavení
Vyška sečeni, mm	20-75	20-75	20-75	20-75
Šiīka sečeni, mm	470	470	530	530
Núž	Sběrač	Sběrač	Sběrač	Sběrač
Objednaci Číslo	5882755-10	5882755-10	5797972-10	5797972-10
Kapacita koše na trávu, l	55	55	60	60
Pohon
Rychlost, km/h	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Spustit
Elektrický startér	Ne	Ano	Ne	Ano
Baterie	-	Li-Ion, 10,8 V / 15,7 Wh	-	Li-Ion, 10,8 V / 15,7 Wh

29 Hladina akustického tlaku měréná podle normy ISO 5395. Uváděné data pro hladinu tlaku zvuku mají typkou statistickou odchylku (standardní odchylku) 1,2 dB (A).
30 Hladina vibraci měřená podle normy ISO 5395. Uvádená data o urovni vibraci maji typkou statistickou odchylku (standardní odchylku) 0,2 m/s².

ES Prohlášeni o shodě

Husqvama AB, SE-561 82 Huskvarna, Svedsko, tel: [phone], prohlašije, ze sekačky na trávu Husqvama LC 247, LC 247S, LC 247SP, LC 253S, LC 347V, LC 347VI, LC 353V a LC 353VI od vyrobnich Čisel 2016xxxxxx a výše, splnéji požadavky SMÉRNICE RADY:

• ze 17. května 2006 „tykajíc se strojnic zhářeni" 2006/42/ES
  z 26. unora 2014 „tykajici se elektramagnetické kompatibility" 2014/30/EU,
  z 8. května 2000 „tykajici se emisi hluku v okolním prostředi" 2000/14/ES.

Informace o emisich hluku najdete v kapitole "Technické udaje".

Byly uplatněny následujici standardní normy:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 5395-2 Amd1, EN ISO 5395-2 Amd 2, EN ISO 14982

Claes Losdal, Development Manager/Garden Products (feditel vývoje zahradniho sortimentu) (Autorizovaný zastupce spolecnosti Husqvarna AB a osoba opodědná za technickou DOCUMENTaci.)

Indhold

Indledning. 49

Sikkerhed. 50

Montering. 53

Drift. 53

Vedligholdelse 55

Transport, opbevaring og bortskaffelse... 58

Tekniske data. 58

EU-overensstemmelseserklaering. 62

Indledning

Produktbeskrivelse

Technické udaje. 322

ES vyhlaseenie o zhode 325

Uvod

Popis výrobku

1. Rukovat motorovej brzdy/STARTOVACIA rukovat (LC 347VI, LC 353VI)
2. Držadlo/rukovat'
3. Poistka našartovania (LC 347VI, LC 353VI)
4. Páka pohonu (LC 247S, LC 247SP)
5. Regulácia rychlosti
6. Zberný kôš
7. Zadny kryt
8. Nastavenie výšky rukováte
9. Olejová mierka/nádrž na olej
10. Baturia, bezpečnostné zariadenie (LC 347VI, LC 353VI)
11. Krytrezacej casti
12. Tlmič výfuku
13. Zapalovacia sviecka
14. Vzduchovy filter
15. Palivová nádrž
16. Ovladač výšky rezu
17. Nastrekováčí balónik (LC 247, LC 247S)
18. Rukovat' startovacieho lanka (nevzt'ahuje sa na modely LC 347VI, LC 353VI)
19. Návod na obsluhu

Symboly na vyrobku

(Obr. 22) Pred vykonávaním udžby alebo ponecha-ním vyrobku bez dozoru, vyberte bezpeč-nostný vypínač (bátériu).

(Obr.21) Snimatehn'y kód.

VAROVANIE: Použiva sa, ak hroží nebezečěnsstvo poškodenia produktu, iných materialov alebo okolitej oblasti v pripade nedodržaniaPokynov v návode.

Poznámka: Používa sa na poskytnutie informáci nad rámec nevyhnutnéch informáci v danejituáci.

Vseobecné bezpečnostnéPokyny

VYSTRAHA: Skor nez budete vyrobok pouzivat, precitajte si nasledujuce vystrahy.

Bezpečnost' na pracovisku

VYSTRAHA: Skor nez budete použivat produkt, prečitajte si nasledujuce vystrahy.

Bezpečnost' pri práci

VYSTRAHA: Skor nez budete vyrobok pouzivat, precitajte si nasledujuce vystrahy.

VYSTRAHA: Skor než budete produkt použivat, prečitajte si nasledujuce vystrahy.

Kontrola krytu rezacej Časti

Bezpečnostné tokyny pre udržbu

VYSTRAHA: Skor nez budete použivat produkt, prečitajte si nasledujuce vystrahy.

Vyfukové plyny z motora obsahuju oxid uholnaty, plyn bez zapachu, ktory je jovodat y a velmi nebezpečné. Motor nestartujte v interiéri ani v uzavretych priestorch.

• Nadvihnite zadný kryt a vyberte zberný kôš.
• Ak sa použiva mulčovacia zarázka a mulčovácí nož, demontujte ich.
  Pred použivanim výrobku zatvorte zadné kryt.

Pri použivaní výrobku sa pokosená trava vyhadzuje pod zadnym krytom.

Prevádzka

Uvod

Rozsirené informáce o výrobku.
- Informacie a podpora vztahujuce sa na sučasti vyrobku a servis.

Ak chcete za'at, pouzite Husqvarna Connect

1. Stiahnite si aplikáciu Husqvarna Connect do mobilného zariadenia.
2. Zaregistrujte sa v aplikacii Husqvarna Connect.
3. Ak chcete tripojit'a zaregistrovat' produit, postupujte podlaPokynov v aplikacii Husqvarna Connect.

Pred obsluhou zariadenia

VAROVANIE: Nepoužívajte benzín
s oktánovém cislom menśím než 90 RON
(87 AKI). Mohlo by to viest' k poskodeniu
vyrobuč.

Udrzba a opravné prace na vyrobku si vyzadujú
spezialne skolenie. Zarucjeme dostupnost
professionálnych opravněch pracá a udžby. Ak vás
predajca ne je servíný zástupca, kontaktujte predajcu,
ktermyám poskytne informácie o najbližsom servínom
zastupcovi.

Plán udrzby

Ádržba	Denne	Týžd- enne	Mesačne
Vykonajte všeobecnú kontrolu	X
Skontrolujte hladinu oleja	X
Vyčistite výrobok	X
Skontrolujte rezné zariadenie	X
Skontrolujte kryt rezacej šasti a ochranný kryt*	X
Skontrolujte rukovăť motorovej brzdy*	X
Skontrolujte batériu*	X
Skontrolujte třmič výfuku*		X
Skontrolujte zapašovaciu sviečku		X
Śdrżba	Denne	Tyszdeenne	Mesačne
Vymiěnte olej (privýkrát po 5 hodinách používania, potom po 50 hodinách používania)			X
Vymiěnte vzduchový filter (po 50 hodinách používania)			X
Skontrolujte palivový systém			X

1. Vyprázdnine palivovú nádrž.
2. Položte výrobok na stranu tak, aby tlmič výfuku smeroval nadol.

Výmena motorového oleja

VYSTRAHA: Bezprostredne po vypnuti motora je motorovy olej veimi horuci.

Nechajte motor vychladnú't pred vypustením oleja. Ak sa motorový olej dostane na pokožku, ochistite ho mydlo m avodou.

Poznamka: Poškodený vžduchový filter vždy vymehte.

Cistenie papierovo filtra

1. Namezte penovy plastovy filter motorovym olejom.
2. Neželany olej odstránte pritlačením Čistej handricky na penový plastový filter.
3. Vlozte vzduchovy filter spat' na svoje miesto. Uistite sa, ze filter pavne dosadá proti drziaku vzduchového filtra.
4. Nasadte krypt vzduchového filtra.

a) Uistite sa, ze volnobezné otacky su spravne nastavené.
b) Uistite sa, ze pouzivate spravnu zmes paliva.
c) Uistite sa, ze je cisty vzduchovy filter.

Kontrola palivového systému

Ak pohon gracuje pomaly aj po nastavení, nechajte autorizovaného servisného zastupcu, aby vymenil hnaci remej.

Nastavenie lanka spojky pre prispösobitelnú rychlost (modelly LC 347V, LC 347VI, LC 353V, LC 353VI)

Ak je motor nastartovany a nie je mozné aplikovat najnizsiu rychlost, je potrebné nastavit' regulaciu rychlosti.

1. Ak chcete zvyšit' rychlost' pohonu, otáčajte nastavovaci skrutku proti smeru hodinovych ručićiek.

Poznamka: Ak sa pohon aktivujte, ked neobsluhujete regulaciu rychlosti, je potrebné predžit lanko.

1. Ak chcete predizit' lanko a znizit' rychlost' pohonu, otacajte nastavovaci skrutku v smere hodinovych ruciiek. (Obr. 44)
