NÁVOD NA OBSLUHU Climate 3000i BOSCH

Výstražné upozornenia Signálne výrazy uvedené vo výstražných upozorneniach označujú druh a intenzitu následkov v prípade nedodržania opatrení na odvrátenie nebezpečenstva. V tomto dokumente sú definované a môžu byť použité nasledovné výstražné výrazy: NEBEZPEČENSTVO NEBEZPEČENSTVO znamená, že dôjde k ťažkým až život ohrozujúcim zraneniam. VAROVANIE VAROVANIE znamená, že môže dôjsť k ťažkým až život ohrozujúcim zraneniam. POZOR POZOR znamená, že môže dôjsť k ľahkým až stredne ťažkým zraneniam osôb. UPOZORNENIE UPOZORNENIE znamená, že môže dôjsť k vecným škodám. Dôležité informácie Dôležité informácie bez ohrozenia ľudí alebo rizika vecných škôd sú označené informačným symbolom. Tab. 1

1.2 Všeobecné bezpečnostné pokyny

H Pokyny pre cieľovú skupinu Tento návod na obsluhu je určený pre prevádzkovateľa klimatizačného zariadenia. Je nutné dodržiavať pokyny uvedené vo všetkých návodoch relevantných pre zariadenie. V prípade nedodržania pokynov môže dôjsť k vecným škodám a zraneniam osôb, až s následkom smrti. ▶ Pred začiatkom obsluhy si prečítajte návody na obsluhu všetkých častí zariadenia a majte ich odložené tak, aby boli k dispozícii. ▶ Dodržujte bezpečnostné a výstražné upozornenia. 1 Vysvetlenie symbolov a bezpečnostné pokyny . . . . . . . . . .184

2.3 Používanie s multisplitovým klimatizačným

3.2 Prehľad diaľkové ovládanie . . . . . . . . . . . . . . . . . . . . .187

3.3 Použitie diaľkového ovládania. . . . . . . . . . . . . . . . . . .187

3.4 Nastavenie hlavného režimu prevádzky . . . . . . . . . . .188

3.6.6 Rýchle ochladenie/rýchle vykúrenie . . . . . . . . . . . . . .189

3.6.10 Rozšírené prevádzkové funkcie. . . . . . . . . . . . . . . . . .189

5.2 Čistenie zariadenia a diaľkové ovládanie . . . . . . . . . .191

6 Ochrana životného prostredia a likvidácia odpadu. . . . . . .192 7 Informácia o ochrane osobných údajov . . . . . . . . . . . . . . . .192 Symbol Význam Varovanie pred horľavými látkami: chladiacim prostriedkom R32 v tomto produkte je plyn s nízkou horľavosťou a nízkou toxicitou (A2L alebo A2). Údržbu by mala vykonávať kvalifikovaná osoba za dodržania pokynov v návode na údržbu. Počas prevádzky dodržujte pokyny návodu na obsluhu.Vysvetlenie symbolov a bezpečnostné pokyny

Climate 3000i – 6721823682 (2021/09) H Správne použitie Vnútorná jednotka je určená na inštaláciu v budove s prípojkou na vonkajšiu jednotku a ďalšie komponenty systému, napr. reguláciu. Vonkajšia jednotka je určená na inštaláciu mimo budovy s prípojkou na jednu alebo viaceré vnútorné jednotky a ďalšie komponenty systému, napr. reguláciu. Akékoľvek iné použitie nie je správne. Na nesprávne používanie a škody vyplývajúce z porušenia týchto ustanovení sa nevzťahuje záruka. Ohľadom inštalácie na špecifických miestach (podzemná garáž, technické miestnosti, balkón alebo na ľubovoľných polootvorených plochách): ▶ Venujte pozornosť predovšetkým požiadavkám na miesto inštalácie v technickej dokumentácii. H Všeobecné nebezpečenstvo vyplývajúce z chladiacich prostriedkov ▶ Toto zariadenie je naplnené chladiacim prostriedkom. Chladiaci plyn môže pri kontakte s ohňom vytvárať toxické plyny. ▶ Dajte špecializovanej firme s oprávnením pravidelne vykonávať revíziu a údržbu zariadenia. ▶ Ak vznikne podozrenie na únik chladiaceho prostriedku, miestnosť dôkladne vyvetrajte a informujte špecializovanú firmu s oprávnením. H Prestavba a opravy Neodborne vykonané zmeny na klimatizačnom zaridení alebo iných častiach vykurovacieho zariadenia môžu spôsobiť poranenia osôb a/alebo vecné škody. ▶ Práce dajte vykonať iba špecializovanej firme s oprávnením. ▶ Nevykonávajte zmeny na vonkajšej jednotke, vnútornej jednotke alebo na iných častiach klimatizačného zariadenia. ▶ Pred každou údržbou klimatizačného zariadenia odpojte elektrické napájanie. H Upozornenia ohľadom zaobchádzania so zariadením Nesprávne použitie môže poškodiť vaše zdravie. ▶ Nevystavujte telo na dlhší čas priamemu prúdu vzduchu. ▶ V prípade kojencov, detí, starších ľudí, imobilných alebo postihnutých osôb zabezpečte, aby bola priestorová teplota vhodná pre osoby nachádzajúce sa v miestnosti. ▶ Do zariadenia nikdy nezasúvajte predmety, mohli by ste sa zraniť. Nesprávne zaobchádzanie so zariadením môže viesť k zníženiu výkonu až k poškodeniu zariadenia alebo poškodeniu zdravia. ▶ Nezatvárajte prívody a odvody vzduchu na zariadeniach. ▶ Počas prevádzky zatvorte dvere a okná. ▶ Vnútornú jednotku chráňte pred zatečením vody. ▶ Pravidelne kontrolujte opotrebovanie a pevné uloženie montážneho podstavca vonkajšej jednotky. ▶ Vonkajšiu jednotku nezaťažujte, napr. predmetmi alebo osobami. ▶ V inštalačnej miestnosti udržujte minimum prachu, pár a vlhkosti. ▶ V blízkosti zariadení nepoužívajte žiadne ľahko zápalné plyny, napr. rozprašovače. ▶ Ak sa prejaví, že s klimatizačným zariadením nie je niečo v poriadku (napr. zápach po spálenine, poškodený kábel), prevádzku ihneď zastavte a odpojte elektrické napájanie. H Bezpečnosť elektrických zariadení pre použitie v domácnosti a na podobné účely Aby sa zabránilo ohrozeniu elektrickými prístrojmi, platia podľa EN 60335-1 nasledovné pravidlá: „Toto zariadenie môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami alebo osoby s nedostatočnými skúsenosťami a vedomosťami iba vtedy, ak sú pod dozorom alebo ak boli poučené o bezpečnej obsluhe zariadenia a rozumejú s tým spojeným nebezpečenstvám. Deti sa so zariadením nesmú hrať. Čistenie ani užívateľskú údržbu nesmú vykonávať deti bez dozoru.“ „V prípade, že je poškodený sieťový kábel, musí ho vymeniť výrobca alebo jeho servisný technik alebo osoba s podobnou kvalifikáciou, aby sa zabránilo ohrozeniu.“

1.3 Upozornenia k tomuto návodu

Obrázky nájdete sústredené na konci tohto návodu. Text obsahuje odkazy na obrázky. Výrobky sa môžu v závislosti od modelu líšiť od znázornenia v tomto návode.Údaje o výrobku Climate 3000i – 6721823682 (2021/09)

2.1 Vyhlásenie o zhode

Konštrukcia tohto produktu a jeho funkcia počas prevádzky zodpovedá požiadavkám EÚ a národným požiadavkám. Značkou CE sa vyhlasuje zhoda produktu so všetkými aplikovateľnými právnymi predpismi EÚ, ktoré predpisujú označenie touto značkou. Úplný text vyhlásenia o zhode je k dispozícii na internete: www.junkers.sk.

2.2 Technické údaje diaľkového ovládania

2.3 Používanie s multisplitovým klimatizačným

zariadením Vnútorná jednotka sa môže používať v systéme s multisplitovým klimatizačným zariadením. V tomto prípade sú deaktivované nasledujúce funkcie:

• Detekcia vytekajúceho chladiaceho prostriedku

• Automatický režim šetrenia energie v pohotovostnej prevádzke (1 W standby)

2.4 Údaje o chladiacom prostriedku

Toto zariadenie obsahuje fluórované skleníkové plyny, ktoré sú v ňom použité ako chladiaci prostriedok. Jednotka je hermeticky uzavretá. Nasledovné údaje o chladiacom prostriedku zodpovedajú požiadavkám nariadenia EÚ č. 517/2014 týkajúceho sa fluórovaných skleníkových plynov. Pokyn pre prevádzkovateľa: Ak servisný technik doplní chladiaci prostriedok, zaznačí údaj o doplnenom množstve aj o celkovom množstve chladiaceho prostriedku do nasledovnej tabuľky. Tab. 3 F-plyn 3Obsluha

3.1 Prehľad vnútorná jednotka

Legenda k obr. 1: [1] Vrchný kryt [2] Miesto na malý filter [3] Vzduchový filter [4] Zadná strana displeja [5] Tlačidlo na manuálnu prevádzku [6] Plech smerujúci prúdenie vzduchu Displej vnútornej jednotky Tab. 4 Symboly na displeji Elektrické napájanie 2 AAA batérie Dosah signálu 8 m Prípustná teplota okolia –5 °C ... 60 °C Typ výrobku Menovitý výkon chladenia [kW] Menovitý výkon vykurovania [kW] Typ chladiaceho prostriedku Potenciál globálneho otepľovania (GWP) [kgCo

1) Možné len s IP-Gateway ako príslušenstvo.

Zobrazuje sa pri niektorých funkciách, keď sú zapnuté. Pri vypnutej vnútornej jednotke indikuje, že časovač zapnutia je aktívny. 0F Zobrazuje sa pri niektorých funkciách, keď sú vypnuté. dF Automatické rozmrazovanie je aktívne FP Protimrazová ochrana aktívna: Vnútorná jednotka udržuje priestorovú teplotu na minimálne 8 °C. CL Funkcia samočistenia je aktívna (I clean) Ex, Px, Fx Kód poruchy („x“ predstavuje ľubovoľné číslo).Obsluha

3.2 Prehľad diaľkové ovládanie

Tlačidlá diaľkového ovládania Tab. 5 Tlačidlá diaľkového ovládania Zobrazenie diaľkového ovládania Tab. 6 Symboly na displeji

3.3 Použitie diaľkového ovládania

Dosah signálu je 8 m. Prenos signálu môžu ovplyvniť objekty, ktoré stoja v ceste alebo používanie určitých žiariviek v tej istej miestnosti. ▶ Diaľkové ovládanie nasmerujte na okienko príjmu signálu zariadenia a stlačte požadované tlačidlo. Zariadenie vydá zvukové znamenie, keď má príjem signálu. UPOZORNENIE Môže dôjsť k trvalému zhoršeniu bezchybnej funkcie diaľkového ovládania. ▶ Diaľkové ovládanie nevystavujte priememu slnečnému svetlu. ▶ Diaľkové ovládanie nenechajte položené v blízkosti vykurovania. ▶ Diaľkové ovládanie chráňte pred vlhkosťou a nárazmi. Poz. Tlačidlo Funkcia 1 K Zapnúť/vypnúť. Mode Nastaviť prevádzkový režim. Funkcia šetrenia energie 2SET Zvoliť rozšírenú prevádzkovú funkciu. OK Potvriť voľbu. Nastaviť časovač. . Zvýšiť teplotu. / Znížiť teplotu. 3 Stupeň ventilátora Swing Nastaviť funkciu otáčania. Nepriame prúdenie vzduchu (Wind avoid me) Turbo Rýchle ochladenie/rýchle vykúrenie LED Vypnúť displej vnútornej jednotky a bzučiak alarmu (Mute Mode). Clean Samočistenie (I clean) 0010032825-003

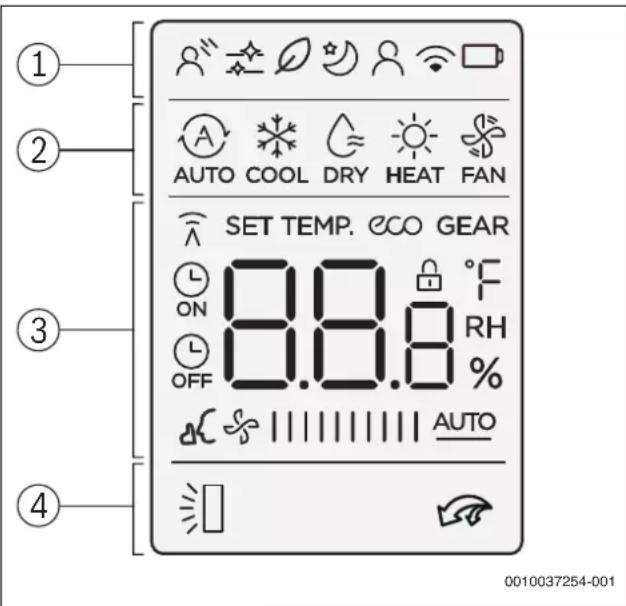

0010037254-001 Poz. Symbol Vysvetlivky 1 Prevádzková funkcia: Je aktívne nepriame prúdenie vzduchu (Wind avoid me). Informačná grafika: Samočistenie je aktívne (I clean). Bez funkcie. Prevádzková funkcia: Tlmená prevádzka je aktívna. Prevádzkové funkcie: Funkcia nasleduj ma je aktívna (Follow Me); Meranie teploty na diaľkovom ovládaní. Informačná grafika:funkcia bezdrôtového ovládania. Informačná grafika: Stav batérií 2 Prevádzkový režim: Automatická prevádzka Prevádzkový režim: Chladiaca prevádzka Prevádzkový režim: Odvlhčovacia prevádzka Prevádzkový režim: Vykurovacia prevádzka Prevádzkový režim: Prevádzka ventilátora 3 Zobrazenie hodnoty: Štandardne ukazuje nastavenú teplotu, rýchlosť ventilátora alebo (s aktívnym časovačom) nastavenie časovača. Informačná grafika: Indikátor prenosu; rozsvieti sa, keď diaľkové ovládanie odošle signál vnútornej jednotke. Informačná grafika: Je aktívna funkcia šetrenia energie. Informačná grafika: Je aktívna funkcia šetrenia energie. Informačná grafika: Je aktívny časovač zapnutia/ vypnutia. Informačná grafika: Je aktívne zníženie hluku (Silent Mode). Zobrazená hodnota: Ukazuje aktuálny stupeň ventilátora. Existuje 10 rôznych stupňov výkonu a nastavenie AUTO automatickej regulácie. 4 Informačná grafika: Je aktívna automatická funkcia vertikálneho otáčania (nahor/nadol). Informačná grafika: je aktívne rýchle ochladenie/ rýchle vykúrenie.Obsluha Climate 3000i – 6721823682 (2021/09)

3.4 Nastavenie hlavného režimu prevádzky

Vypnutie/zapnutie zariadenia ▶ Ak chcete zapnúť alebo vypnúť zariadenie, stlačte tlačidlo K. Zariadenie sa spustí v nastavenom prevádzkovom režime. Nastavenia sa môžu robiť aj v stave vypnutia. Zariadenie ukladá nastavenia aj v prípade výpadku prúdu. Po vypnutí zostane zariadenie v pohotovostnej prevádzke. Inteligentná technológia zapnutia/vypnutia umožňuje v pohotovostnej prevádzke automatický režim úspory energie (1 W standby). Automatická prevádzka V automatickej prevádzke sa zariadenie automaticky prepína medzi chladiacou prevádzkou a vykurovacou prevádzkou, aby udržiavalo požadovanú teplotu. ▶ Stláčajte tlačidlo Mode dovtedy, kým sa na displeji nezobrazí . ▶ Želanú teplotu nastavte tlačidlami . a /. V automatickej prevádzke nie je možné nastaviť stupeň ventilátora. Prevádzka chladenia ▶ Stláčajte tlačidlo Mode dovtedy, kým sa na displeji nezobrazí . ▶ Stláčajte tlačidlo dovtedy, kým sa nedosiahne želaný stupeň ventilátora. ▶ Želanú teplotu nastavte tlačidlami . a /. Prevádzka ventilátora ▶ Stláčajte tlačidlo Mode dovtedy, kým sa na displeji nezobrazí . ▶ Stláčajte tlačidlo dovtedy, kým sa nedosiahne želaný stupeň ventilátora. Na automatickú reguláciu je možné zvoliť AUTO. V prevádzke ventilátora nie je možné nastaviť alebo zobraziť teplotu. Odvlhčovacia prevádzka ▶ Stláčajte tlačidlo Mode dovtedy, kým sa na displeji nezobrazí . ▶ Želanú teplotu nastavte tlačidlami . a /. V odvlhčovacej prevádzke nie je možné nastaviť stupeň ventilátora. Vykurovacia prevádzka ▶ Stláčajte tlačidlo Mode kým sa na displeji nezobrazí . ▶ Želanú teplotu nastavte tlačidlami . a /. ▶ Stláčajte tlačidlo dovtedy, kým sa nedosiahne želaný stupeň ventilátora. Pri veľmi nízkych vonkajších teplotách príp. nebude výkon vykurovania klimatizačného zariadenia dostatočný. Odporúčame zapnúť ďalšie zdroje tepla.

3.5 Nastavenie časovača

Časovač zapnutia a vypnutia je možné nastaviť od 0 do 24 hodín, na prvých 10 hodín v krokoch po 30 minút, podom v krokoch 1 hodiny. Nastavením 0 hodín sa časovač vypne. Nastavenie časovača zapnutia ▶ Stláčajte tlačidlo dovtedy, kým sa nezobrazí symbol . ▶ Stlačte tlačidlo . alebo / aby ste nastavili požadovaný čas. Nastavenie sa prejaví po krátkom čase. Nastavenie časovača vypnutia ▶ Stláčajte tlačidlo dovtedy, kým sa nezobrazí symbol . ▶ Stlačte tlačidlo . alebo / aby ste nastavili požadovaný čas. Nastavenie sa prejaví po krátkom čase. Zrušenie časovača ▶ Tlačidlom zvoľte príslušný časovač. ▶ Nastavte 0.0 hodín. Zrušenie časovača sa prejaví po krátkom čase. Kombinácia časovačov Obidva časovače je možné nastaviť súčasne. Každý časovač sa dá naprogramovať tak, že bude aktivovaný pred druhým. ▶ Nastavenie časovača zapnutia a časovača vypnutia. Nastavenia sa skombinujú automaticky. Tab. 7 Príklad Časovač zapnutia a časovač vypnutia sa nedá naprogramovať na to, aby sa zariadenie prevádzkovalo s rôznymi teplotami alebo s inými nastaveniami.

3.6.1 Nastavenie funkcie otáčania

UPOZORNENIE Ak zostane lamela prúdenia vzduchu počas prevádzky chladenia dlhší čas na najnižšej pozícii, môže vytekať kondenzát. Ručné vertikálne prestavenie lamely prúdenia vzduchu môže viesť k poruchám. ▶ Na vertikálne prestavenie lamely prúdenia vzduchu používajte iba diaľkové ovládanie. Horizontálne otáčanie (vľavo/vpravo) Horizontálnu polohu je nutné nastaviť ručne. ▶ Vypnite vnútornú jednotku a vypnite elektrické napájanie. ▶ Plech smerujúci prúdenie vzduchu sklopte nadol ( obrázok 2). ▶ Lamelu prúdenia vzduchu nastavte rukou vodorovne do želanej polohy. ▶ Plech smerujúci prúdenie vzduchu uveďte do pôvodnej polohy. Automatické vertikálne otáčanie (hore/dole) ▶ Ak chcete aktivovať automatické vertikálne otáčanie, podržte stlačené tlačidlo Swing dlhšie ako 2 sekundy. Diaľkové ovládanie zobrazuje symbol . ▶ Ak chcete skončiť automatické vertikálne otáčanie: Stlačte znova tlačidlo Swing. Poloha čistenia Na jednoduchšie čistenie je možné uviesť lamelu prúdenia vzduchu do špeciálnej polohy (v závislosti od modelu). ▶ Na vypnutom zariadení podržte súčasne stlačené tlačidlá Mode a Swing jednu sekundu. ▶ Ak chcete odísť z polohy čistenia: Znova podržte stlačené obidve tlačidlá. Aktuálny čas 13:00 hod. Nastavenie časovača zapnutia 4,0 h Nastavenie časovača vypnutia 8,5 h Doba zapnutia 17:00 hod. Doba vypnutia 21:30 hod.Obsluha

▶ Ak chcete zapnúť alebo vypnúť displej vnútornej jednotky: Stlačte tlačidlo LED. ▶ Ak chcete zobraziť nastavenú priestorovú teplotu: Podržte stlačené tlačidlo LED 5 sekúnd. ▶ Ak chcete zobraziť nastavenú priestorovú teplotu: Tlačidlo LED podržte stlačené ďalších 5 sekúnd.

3.6.3 Funkcie šetrenia energie

Na zariadení možno zvoliť tieto funkcie šetrenia energie:

: Prevádzka so stupňom ventilátora AUTO a nastavenou teplotou minimálne 24 °C

• GEAR (75%): Znížiť spotrebu el. energie o 25 %

• GEAR (50%): Znížiť spotrebu el. energie o 50 %

• Žiadny z predchádzajúcich symbolov: Normálna prevádzka ▶ Ak chcete aktivovať funkciu šetrenia energie, stláčajte tlačidlo dovtedy, kým sa nezobrazí želaná funkcia. Funkcia ECO nastaví automaticky 24 °C, ak bola predtým nastavená teplota nižšia. Funkcia sa vypne, akonáhle teplota klesne pod 24 °C.

3.6.4 Zníženie hluku (Silent Mode)

Táto funkcia zníži počas prevádzky hluk vonkajšej a vnútornej jednotky. Je výhodná predovšetkým vtedy, keď musíte brať v noci ohľad na susedov. ▶ Podržte počas prevádzky tlačidlo stlačené 2 sekundy. Ukončenie funkcie: ▶ Tlačidlo podržte znova stlačené 2 sekundy. -alebo- ▶ Stlačte tlačidlo K, tlačidlo Mode, tlačidlo Turbo alebo tlačidlo Clean. Počas tichej prevádzky vonkajšej jednotky sa z dôvodu nízkofrekvenčnej prevádzky kompresora možno nedosiahne výkon chladenia/ vykurovania.

3.6.5 Nepriame prúdenie vzduchu (Wind avoid me)

Táto funkcia zabraňuje tomu, aby na telo prúdil priamy prúd vzduchu. Táto funkcia je k dispozícii len v chladiacej prevádzke, odvlhčovacej prevádzke a prevádzke ventilátora.

3.6.6 Rýchle ochladenie/rýchle vykúrenie

Pri rýchlom ochladení/rýchlom vykúrení pracuje vnútorná jednotka na maximálny výkon, aby sa miestnosť rýchlo vykúrila alebo ochladila. ▶ Rýchle ochladenie: Zapnite chladiacu prevádzku a stlačte tlačidlo Turbo. ▶ Rýchle vykúrenie: Zapnite vykurovaciu prevádzku a stlačte tlačidlo Turbo. Ukončenie funkcie: ▶ Znova stlačte tlačidlo Turbo.

3.6.7 Samočistenie (I clean)

Zariadenie má funkciu na samočistenie výparníka. Samočistenie zmrazí prach, plesne a mastnotu. Následne sa všetko znova rýchlo rozpustí a vysuší horúcim vzduchom. ▶ Ak chcete aktivovať samočistenie: Stlačte tlačidlo Clean. Počas samočistena zobrazuje displej vnútornej jednotky CL. Po 20 až 45 minútach sa samočietenie automaticky skončí.

3.6.8 Protimrazová ochrana (8 °C Heating)

Ak chcete udržať priestorovú teplotu na minimálne 8 °C, môžete aktivovať protimrazovú ochranu. ▶ Vo vykurovacej prevádzke 2x v priebehu 1 sekundy stlačte tlačidlo /. Zariadenie zostane vypnuté, kým teplota neklesne pod 8 °C. Ukončenie funkcie: ▶ Stlačte tlačidlo K, tlačidlo Mode, tlačidlo Turbo alebo tlačidlo Clean.

3.6.9 Zamknutie tlačidiel

Zamknutím tlačidiel sa dajú zamknúť tlačidlá diaľkového ovládania. ▶ Ak chcete zapnúť/vypnúť zamknutie tlačidiel: Podržte súčasne stlačené tlačidlo Clean a tlačidlo Turbo 5sekúnd. Pri aktívnom zamknutí tlačidiel sa na displeji zobrazuje symbol .

3.6.10 Rozšírené prevádzkové funkcie

▶ Stlačte tlačidlo Set. ▶ Funkciu zvoľte tlačidlom Set alebo tlačidlami ., /. – = Funkcia režim spánku – = Funkcia nasleduj ma – = Funkcia bezdrôtového ovládania ▶ Voľbu potvrďte tlačidlom OK. Ukončenie funkcie: ▶ Zopakujte vyššie uvedené kroky. Tlmená prevádzka Táto funkcia sa používa na šetrenie energie v čase spánku. Po hodine kúri alebo chladí zariadenie menej intenzívne. Nastavená teplota sa preto zmení o 1 °C. Po dvoch hodinách sa nastavená teplota zmení o ďalší 1 °C. Potom zostane na novej teplote. Táto funkcia nie je k dispozícii v odvlhčovacej prevádzke a prevádzke ventilátora. Funkcia nasleduj ma (Follow Me) Táto funkcia aktivuje diaľkové ovládanie na aktuálnom mieste merania teploty v 3 minútovom intervale. Vnútorná jednotka sa teraz bude riadiť v závislosti od týchto nameraných hodnôt. Táto funkcia je k dispozícii len v chladiacej prevádzke, vykurovacej prevádzke a automatickej prevádzke. Funkcia bezdrôtového ovládania Táto funkcia sa používa na vytvorenie spojenia cez WLAN. Ak zariadenie funkciu nezobrazuje, musí sa namiesto toho rýchlo stlačiť tlačidlo LED sedemkrát za sebou. Na spojenie s WLAN je potrebná nainštalovaná IP-Gateway (príslušenstvo).

1) Len v chladiacej prevádzkeOdstránenie poruchy

Ak sa počas prevádzky vyskytne porucha, blikajú LED na displeji dlhší čas alebo sa na displeji zobrazí kód poruchy (napr. EH 02). Ak sa porucha vyskytuje dlhšie ako 10 minút: ▶ Prerušte elektrické napájanie na krátky čas a vnútornú jednotku znova zapnite. Ak nie je možné odstrániť poruchu: ▶ Zavolajte zákaznícky servis a oznámte im kód poruchy, ako aj údaje o zariadení.

4.2 Poruchy bez zobrazenia

Ak sa počas prevádzky vyskytnú poruchy, ktoré sa nedajú odstrániť: ▶ Zavolajte zákaznícky servis a oznámte kód poruchy, ako aj údaje o zariadení. Tab. 8 Porucha Možná príčina Výkon vnútornej jednotky je príliš slabý. Teplota je nastavená na príliš vysokú alebo nízku hodnotu. Vzduchový filter je znečistený a je nutné ho vyčistiť. Nepriaznivý vplyv okolia na vnútornú jednotku, napr. pre prekážky pred vzduchovými otvormi zariadenia, pre dvere/okná v miestnosti alebo pre silné zdroje tepla v miestnosti. Je aktivovaná tichá prevádzka a bráni používaniu na plný výkon. Vnútorná jednotka sa nezapína. Vnútorná jednotka ma ochranný mechanizmus proti preťaženiu. Môže to trvať 3 minúty, kým bude možné znova spustiť vnútornú jednotku. Batérie diaľkového ovládania sú vybité. Je zapnutý časovač. Prevádzkový režim sa mení z chladenia alebo vykurovania na prevádzku ventilátora. Vnútorná jednotka mení prevádzkový režim, aby sa zabránilo tvorbe námrazy. Nastavená teplota je predbežne dosiahnutá. Vnútorná jednotka vytvára bielu hmlu. Vo vlhkých oblastiach môže väčší teplotný rozdiel medzi vzduchom v priestore a klimatizovaným vzduchom viesť k tvorbe bielej hmly. Vonkajšia jednotka a vnútorná jednotka vytvárajú bielu hmlu. Ak ide vykurovacia prevádzka bezprostredne po automatickom rozmrazení, môže vznikať z dôvodu vyššej vlhkosti vzduchu biela hmla. Vonkajšia jednotka a vnútorná jednotka vydáva hluk. Hlasný hluk vo vnútornej jednotke sa môže vyskytnúť, keď sa mreža prúdenia vzduchu vracia do svojej polohy. Tichý syčavý hluk je počas prevádzky normálny. Spôsobuje ho prúdenie chladiaceho prostriedku. Pískavý hluk sa môže vyskytnúť, pretože kovové a plastové časti zariadenia sa pri kúrení/chladení rozpínajú alebo sťahujú. Vonkajšia jednotka vydáva počas prevádzky rôzne ďalšie zvuky, ktoré sú normálne. Vonkajšia jednotka a vnútorná jednotka vyfukujú prach. Pri dlhších obdobiach nepoužívania sa môže v zariadeniach, ak nie sú prikryté, nahromadiť prach. Nepríjemný zápach počas prevádzky. Do zariadení môžu zo vzduchu vniknúť nepríjemné zápachy a ďalej sa šíriť. Vzduchový filter môže byť napadnutý plesňou a je nutné ho vyčistiť. Ventilátor vonkajšej jednotky nejde nepretržite. Na optimálnu prevádzku sa ventilátor reguluje rozlične. Prevádzka je nepravidelná alebo nepredvídateľná alebo vnútorná jednotka nereaguje. Vnútornú jednotku môžu ovplyvniť interferencie stožiarov mobilných rádiokomunikácií alebo zosilňovače signálu. ▶ Vnútornú jednotku odpojte na krátko od napájania el. energiou a znova spustite. Plech smerujúci prúdenie vzduchu alebo lamela prúdenia vzduchu sa nepohybuje správne. Plech smerujúci prúdenie vzduchu alebo lamela prúdenia vzduchu bola nastavená rukou alebo nebola správne namontovaná. ▶ Vnútornú jednotku vypnite a skontrolujte, či sú súčiastky správne zasunuté. ▶ Zapnite vnútornú jednotku.Údržba

Climate 3000i – 6721823682 (2021/09) 5Údržba POZOR Nebezpečenstvo zásahu elektrickým prúdom alebo pohyblivými časťami ▶ Pred každou údržbou prerušte elektrické napájanie. ▶ Kroky údržby, ktoré tu nie sú uvedené, dajte vykonať iba špecializovanej firme s oprávnením.

Potrebujete 2 batérie veľkosti AAA. Nedporúča sa používať nabíjateľné batérie. ▶ Vyberte kryt priečinka na batérie ( obrázok 3). ▶ Vložte nové batérie a venujte pozornosť správnej polarite. ▶ Znova nasaďte kryt priečinka na batérie.

5.2 Čistenie zariadenia a diaľkové ovládanie

UPOZORNENIE Poškodenie zariadenia nesprávnym čistením! ▶ Nestriekajte alebo nepolievajte priamo vodou. ▶ Nepoužívajte horúcu vodu, čistiaci prášok alebo silné rozpúšťadlá. ▶ Vnútornú jednotku a diaľkové ovládanie utrite pre vyčistenie mäkkou utierkou. ▶ Vonkajšiu jednotku dajte vyčistiť iba špecializovanej firme s oprávnením.

5.3 Čistenie vzduchového filtra

UPOZORNENIE Vzduchový filter sa môže na priamom slnečnom svetle zdeformovať. ▶ Vzduchový filter nevystavujte priamemu slnečnému svetlu. Vzduchový filter čistite každé 2 týždne, ako aj pred a po dlhšej nečinnosti. ▶ Vypnite vnútornú jednotku. ▶ Horný kryt vnútornej jednotky vyklopte hore. ▶ Vzduchový filter vytlačte hore a vytiahnite ( obrázok 4). ▶ Malé vzduchové filtre vyberte, ak sú nainštalované ( obrázok 1, [2]). ▶ Malé vzduchové filtre vyčistite ručným vysávačom. ▶ Veľký vzduchový filter umyte teplou vodou a neagresívnym čistiacim prostriedkom a vysušte ho v tieni. ▶ Malé vzduchové filtre a veľký vzduchový filter znova namontujte.

5.4 Dlhšie odstavenie z prevádzky

Pred dlhším odstavením z prevádzky: ▶ Vyčistite vzduchové filtre. ▶ Aktivujte samočistenie vnútornej jednotky tlačidlom Clean. ▶ Po samočistení zapnite prevádzku ventilátora, kým nebude vnútorná jednotka suchá. ▶ Vnútornú jednotku vypnite a odpojte elektrické napájanie. ▶ Z diaľkového ovládania vyberte batérie. ▶ Zriadenia chráňte pred prachom.

5.5 Manuálna prevádzka

UPOZORNENIE Poškodenie zariadenia v dôsledku nesprávnej prevádzky Manuálna prevádzka nie je určená na trvalé používanie. ▶ Používajte ju len na odskúšanie alebo v prípade núdze. ▶ Používajte ju len krátku dobu. ▶ Vypnite vnútornú jednotku. ▶ Horný kryt vnútornej jednotky vyklopte hore. ▶ Tenkým predmetom stlačte tlačidlo manuálnej chladiacej prevádzky: – Stlačte raz: Vynúti sa automatická prevádzka. – Stlačte dva razy: Vynúti sa chladiaca prevádzka. – Stlačte tri razy: Vnútorná jednotka sa vypne. ▶ Na obnovenie normálnej prevádzky použite diaľkové ovládanie.Ochrana životného prostredia a likvidácia odpadu Climate 3000i – 6721823682 (2021/09)

6 Ochrana životného prostredia a likvidácia odpadu Ochrana životného prostredia je základným princípom skupiny Bosch. Kvalita výrobkov, hospodárnosť a ochrana životného prostredia sú pre nás rovnako dôležité ciele. Prísne dodržiavame zákony a predpisy o ochrane životného prostredia. Kvôli ochrane životného prostredia používame najlepšiu možnú techniku a materiály, pričom zohľadňujeme hospodárnosť zariadení. Balenie Čo sa týka balenia, v jednotlivých krajinách sa zúčastňujeme na systémoch opätovného zhodnocovania odpadov, ktoré zaisťujú optimálnu recykláciu. Všetky použité obalové materiály sú ekologické a recyklovateľné. Staré zariadenia Staré zariadenia obsahujú materiály, ktoré je možné recyklovať. Konštrukčné skupiny sa ľahko oddeľujú. Plasty sú označené. Preto sa dajú rôzne konštrukčné skupiny roztriediť a recyklovať alebo zlikvidovať. Použité elektrické a elektronické zariadenia Tento symbol znamená, že sa výrobok nesmie likvidovať spolu s ostatnými odpadmi, ale ho je nutné priniesť do špecializovaných zberných firiem na spracovanie, zber, recykláciu a likvidáciu. Tento symbol platí pre krajiny, v ktorých platia predpisy o likvidácii elektronického šrotu "Európska smernica 2012/19/ES o starých elektrických a elektronických prístrojoch". V týchto predpisoch sú stanovené rámcové podmienky, ktoré v jednotlivých krajinách platia pre odovzdanie a recykláciu starých elektronických prístrojov. Keďže elektronické prístroje môžu obsahovať nebezpečné látky, je ich nutné recyklovať zodpovedným spôsobom, aby sa minimalizovali negatívne vplyvy na životné prostredie a nebezpečenstvá pre zdravie ľudí. Okrem toho recyklácia elektronického šrotu prispieva k šetreniu prírodných zdrojov. Ohľadom ďalších informácií týkajúcich sa ekologickej likvidácie starých elektrických a elektronických prístrojov sa prosím obráťte na príslušné miestne úrady, firmu špecializujúcu sa na likvidáciu odpadu alebo na predajcu, u ktorého ste si zakúpili výrobok. Ďalšie informácie nájdete tu: www.weee.bosch-thermotechnology.com/ Batérie Batérie sa nesmú likvidovať ako domový odpad. Použité batérie je nutné zlikvidovať na miestnych zberných miestach. Chladiaci prostriedok R32 Zariadenie obsahuje fluórovaný skleníkový plyn R32 (potenciál globálneho otepľovania 675

) s nízkou horľavosťou a nízkou toxicitou (A2L alebo A2). Množstvo látky je uvedené na typovom štítku vonkajšej jednotky. Chladiace prostriedky sú nebezpečenstvom pre životné prostredie a musia sa zhromažďovať a likvidovať oddelene. 7 Informácia o ochrane osobných údajov My, Robert Bosch, spol. s r. o., Ambrušova 4, 821 04 Bratislava, Slovenská republika, spracovávame informácie o produkte a inštalácii, technické údaje a údaje o pripojení, údaje o komunikácii, údaje o registrácii produktu a údaje o histórii klienta na účel zabezpečenia funkcie produktu (čl. 6 (1) veta 1 (b) GDPR), aby sme splnili našu povinnosť monitorovať produkt a z dôvodu poskytnutia bezpečnosti a spoľahlivosti produktu (čl. 6 (1) veta 1 (f) GDPR), na ochranu našich práv v súvislosti s otázkami týkajúcimi sa záruky a registrácie produktu (čl. 6 (1) veta 1 (f) GDPR) a na analýzu distribúcie našich výrobkov a poskytovanie individualizovaných informácií a ponúk týkajúcich sa produktu (čl. 6 (1) veta 1 (f) GDPR). Za účelom poskytovania služieb, napr. predajných a marketingových služieb, manažmentu zmlúv, spracovania platieb, programovania, hostingu dát a služieb zákazníckej linky môžeme zadať a preniesť dáta externým poskytovateľom služieb a/alebo pridruženým podnikom Bosch. V niektorých prípadoch, avšak iba ak je zabezpečená primeraná ochrana údajov, môžu byť osobné údaje prenesené príjemcom nachádzajúcim sa mimo Európskeho hospodárskeho priestoru. Ďalšie informácie budú poskytnuté na požiadanie. Môžete sa skontaktovať s naším úradníkom pre ochranu údajov na nasledovnej adrese: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, Nemecko. Z dôvodov týkajúcich sa vašej špecifickej situácie alebo v prípadoch, keď sa spracovávajú osobné údaje na účely priameho marketingu máte právo kedykoľvek namietať spracovanie vašich osobných údajov na základe čl. 6 (1) veta 1 (f) GDPR. Na uplatnenie vašich práv sa s nami, prosím, skontaktujte na DPO@bosch.com. Pre ďalšie informácie, prosím, pozrite QR-kód.

1) na základe prílohy I Nariadenia (EÚ) č. 517/2014 Európskeho parlamentu a

Rady zo 16. apríla 2014.Vsebina
