LIETOŠANAS INSTRUKCIJA Climate 3000i BOSCH

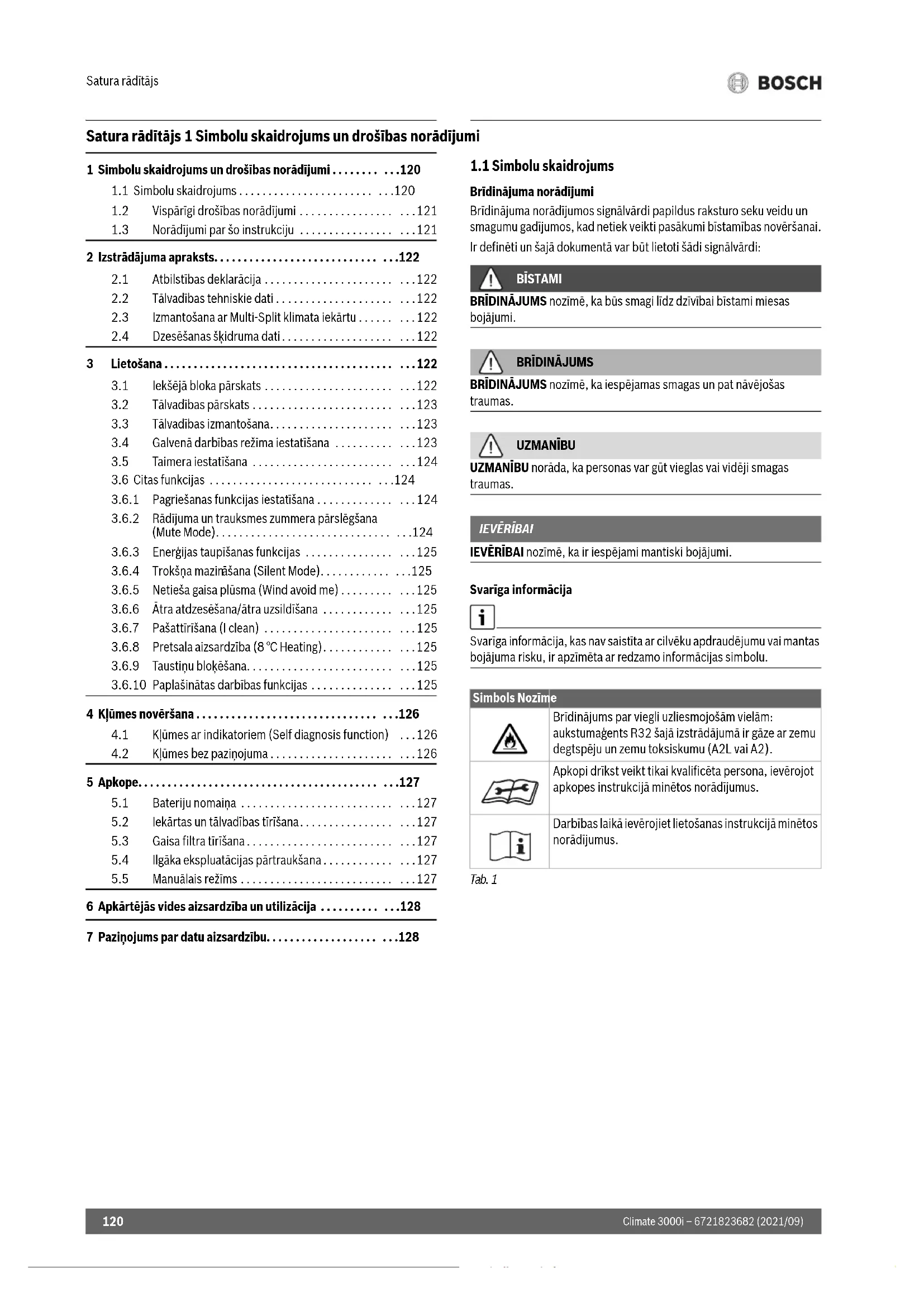

priedu, 2014 m. balandžio 16 d.Satura rādītājs Climate 3000i – 6721823682 (2021/09)

Satura rādītājs 1 Simbolu skaidrojums un drošības norādījumi

1.1 Simbolu skaidrojums

Brīdinājuma norādījumi Brīdinājuma norādījumos signālvārdi papildus raksturo seku veidu un smagumu gadījumos, kad netiek veikti pasākumi bīstamības novēršanai. Ir definēti un šajā dokumentā var būt lietoti šādi signālvārdi: BĪSTAMI BRĪDINĀJUMS nozīmē, ka būs smagi līdz dzīvībai bīstami miesas bojājumi.

BRĪDINĀJUMS nozīmē, ka iespējamas smagas un pat nāvējošas traumas. UZMANĪBU UZMANĪBU norāda, ka personas var gūt vieglas vai vidēji smagas traumas.

IEVĒRĪBAI nozīmē, ka ir iespējami mantiski bojājumi. Svarīga informācija Svarīga informācija, kas nav saistīta ar cilvēku apdraudējumu vai mantas bojājuma risku, ir apzīmēta ar redzamo informācijas simbolu. Tab. 1 1 Simbolu skaidrojums un drošības norādījumi . . . . . . . . . . .120

1.1 Simbolu skaidrojums . . . . . . . . . . . . . . . . . . . . . . . . . .120

1.2 Vispārīgi drošības norādījumi . . . . . . . . . . . . . . . . . . .121

1.3 Norādījumi par šo instrukciju . . . . . . . . . . . . . . . . . . .121

2 Izstrādājuma apraksts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .122

2.1 Atbilstības deklarācija . . . . . . . . . . . . . . . . . . . . . . . . .122

2.2 Tālvadības tehniskie dati . . . . . . . . . . . . . . . . . . . . . . .122

2.3 Izmantošana ar Multi-Split klimata iekārtu . . . . . . . . .122

3.1 Iekšējā bloka pārskats . . . . . . . . . . . . . . . . . . . . . . . . .122

3.2 Tālvadības pārskats . . . . . . . . . . . . . . . . . . . . . . . . . . .123

3.3 Tālvadības izmantošana. . . . . . . . . . . . . . . . . . . . . . . .123

3.4 Galvenā darbības režīma iestatīšana . . . . . . . . . . . . .123

3.6.1 Pagriešanas funkcijas iestatīšana . . . . . . . . . . . . . . . .124

3.6.2 Rādījuma un trauksmes zummera pārslēgšana

(Mute Mode). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .124

3.6.3 Enerģijas taupīšanas funkcijas . . . . . . . . . . . . . . . . . .125

3.6.6 Ātra atdzesēšana/ātra uzsildīšana . . . . . . . . . . . . . . .125

3.6.10 Paplašinātas darbības funkcijas . . . . . . . . . . . . . . . . .125

5.2 Iekārtas un tālvadības tīrīšana. . . . . . . . . . . . . . . . . . .127

5.3 Gaisa filtra tīrīšana . . . . . . . . . . . . . . . . . . . . . . . . . . . .127

5.4 Ilgāka ekspluatācijas pārtraukšana . . . . . . . . . . . . . . .127

5.5 Manuālais režīms . . . . . . . . . . . . . . . . . . . . . . . . . . . . .127

6 Apkārtējās vides aizsardzība un utilizācija . . . . . . . . . . . . .128 7 Paziņojums par datu aizsardzību. . . . . . . . . . . . . . . . . . . . . .128 Simbols Nozīme Brīdinājums par viegli uzliesmojošām vielām: aukstumaģents R32 šajā izstrādājumā ir gāze ar zemu degtspēju un zemu toksiskumu (A2L vai A2). Apkopi drīkst veikt tikai kvalificēta persona, ievērojot apkopes instrukcijā minētos norādījumus. Darbības laikā ievērojiet lietošanas instrukcijā minētos norādījumus.Simbolu skaidrojums un drošības norādījumi

1.2 Vispārīgi drošības norādījumi

H Norādījumi attiecībā uz mērķgrupu Šī lietošanas instrukcija ir paredzēta kondicionēšanas iekārtas lietotājiem. Jāņem vērā visās ar iekārtu saistītajās instrukcijās sniegtie norādījumi. Noteikumu neievērošana var izraisīt materiālos zaudējumus un radīt traumas, kā arī draudus dzīvībai. ▶ Pirms lietošanas izlasiet visu iekārtas sastāvdaļu lietošanas instrukcijas un saglabājiet tās. ▶Ievērojiet drošības norādījumus un brīdinājumus. H Noteikumiem atbilstoša lietošana Iekšējais bloks ir paredzēts instalācijai ēkā ar pieslēgumu ārējam blokam un citiem sistēmas komponentiem, piemēram, regulatoriem. Ārējais bloks ir paredzēts instalācijai ēkā ar pieslēgumu vienam vai vairākiem iekšējiem blokiem un citiem sistēmas komponentiem, piemēram, regulatoriem. Jebkāds cits pielietojums uzskatāms par noteikumiem neatbilstošu. Izmantošana citā veidā un tās rezultātā radušies bojājumi neietilpst garantijas nosacījumos. Instalācijai īpašās vietās (pazemes garāžās, tehniskajās telpās, uz balkona vai jebkurā daļēji atvērtā vietā): ▶ Vispirms ievērojiet tehniskajā dokumentācijā dotās prasības attiecībā uz instalēšanas vietu. H Vispārīgie bīstamie faktori, kas saistīti ar aukstumaģentu ▶Šī iekārta ir uzpildīta ar aukstumaģentu. Aukstumaģents uguns iedarbībā var veidot indīgas gāzes. ▶ Sertificētam specializētajam uzņēmumam iekārta regulāri ir jāpārbauda un vajadzības gadījumā tai jāveic apkope. ▶ Ja ir aizdomas, ka ir izplūdis aukstumaģents, rūpīgi izvēdiniet telpu un informējiet specializēto uzņēmumu. H Pārbūve un remonti Nelietpratīga kondicionēšanas iekārtas izmainīšana var radīt personu miesas bojājumus un/vai materiālos zaudējumus. ▶ Darbus drīkst veikt vienīgi specializēts apkures tehnikas uzņēmums. ▶ Neveiciet ārējā bloka, iekšējā bloka vai citu kondicionēšanas iekārtas daļu izmaiņas. ▶ Pirms apkopes darbu uzsākšanas atvienojiet kondicionēšanas iekārtu no strāvas padeves. H Norādījumi par iekārtas lietošanu Nepareizi lietojot iekārtu, var tikt nodarīts kaitējums jūsu veselībai. ▶ Izvairieties no ilgas atrašanās tiešā gaisa plūsmā. ▶Ja telpā atrodas zīdaiņi, bērni, vecāka gadagājuma cilvēki, guloši cilvēki vai cilvēki ar kustību traucējumiem, pārliecinieties, ka temperatūra telpā atbilst šo cilvēku vajadzībām. ▶ Nekad neievietojiet iekārtā priekšmetus, jo tie var tikt sabojāti. Nepareizi lietojot iekārtu, var samazināties tās jauda, kā arī var tikt sabojāta iekārta un var tikt nodarīti miesas bojājumi cilvēkiem. ▶Nenobloķējiet iekārtas gaisa ieplūdes un izplūdes vietas. ▶Darbības laikā aizveriet durvis un logus. ▶Sargājiet iekšējo bloku no ūdens iekļūšanas tajā. ▶Regulāri pārbaudiet ārējā bloka montāžas sastatnes nodilumu un stabilitāti. ▶ Neiedarbojieties uz ārējo bloku ar svaru, piem., nenovietojiet uz tā priekšmetus un neļaujiet uz tā atrasties cilvēkiem. ▶ Raugieties, lai iekšējā bloka uzstādīšanas telpā nekrātos putekļi, tvaiki un mitrums. ▶Iekārtas tuvumā nelietojiet viegli uzliesmojošas gāzes, piem., no sprauslām. ▶ Ja ir aizdomas, ka kondicionēšanas iekārtai ir defekts (piem., deguma smaka, bojāts kabelis), nekavējoties pārtrauciet darbību un atvienojiet strāvas padevi. H Mājsaimniecībai un līdzīgiem mērķiem paredzēto elektrisko ierīču drošība Lai novērstu elektrisko ierīču radītu apdraudējumu, atbilstoši EN 60335-1 ir jāievēro šādas prasības: „Šo ierīci drīkst lietot bērni, kas vecāki par 8 gadiem, personas ar fiziskiem, uztveres vai garīgiem traucējumiem, kā arī personas bez pieredzes vai zināšanām par šādu ierīču apkalpošanu, ja ir nodrošināta pienācīga uzraudzība vai arī lietotājs ir instruēts par ierīces drošu ekspluatāciju un no tās izrietošiem riskiem. Neļaujiet bērniem spēlēties ar iekārtu. Bē rni nedrīkst veikt iekārtas tīrīšanas un apkopes darbus bez pienācīgas uzraudzības.“ „Lai novērstu apdraudējumu, bojātu elektrotīkla strāvas padeves kabeli uzticiet nomainīt uzstādītājam vai klientu servisam, vai sertificētam elektriķim.“

1.3 Norādījumi par šo instrukciju

Visi attēli atrodas šīs instrukcijas beigās. Tekstā ir norādes uz attēliem. Atkarībā no modeļa izstrādājumi var atšķirties no attēliem šajā instrukcijā.Izstrādājuma apraksts Climate 3000i – 6721823682 (2021/09)

2 Izstrādājuma apraksts

2.1 Atbilstības deklarācija

Šīs iekārtas konstrukcija un darbības veids atbilst Eiropas un valsts likumdošanas prasībām. Ar CE marķējumu tiek apliecināta izstrādājuma atbilstība visiem piemērojamajiem ES noteikumiem, kuros noteiktas prasības šī marķējuma piešķiršanai. Atbilstības deklarācijas pilns teksts pieejams internetā: www.junkers.lv.

2.2 Tālvadības tehniskie dati

2.3 Izmantošana ar Multi-Split klimata iekārtu

Iekšējo bloku var izmantot sistēmā ar Multisplit klimata iekārtu. Šādā gadījumā ir deaktivizētas šādas funkcijas:

• Enerģijas taupīšanas funkcijas ECO un GEAR

• Pašattīrīšana (I clean)

• Trokšņa mazināšana (Silent Mode)

• Izplūduša aukstumaģenta konstatēšana

• Automātiskais enerģijas taupības režīms gaidstāves režīmā (1 W standby)

2.4 Dzesēšanas šķidruma dati

Šajā iekārtā dzesēšanas šķidrums satur fluorētās siltumnīcefekta gāzes. Vienība ir hermētiski noslēgta. Norādītie dzesēšanas šķidruma dati atbilst prasībām, kas noteiktas ES regulā Nr. 517/2014 par fluorētām siltumnīcefekta gāzēm. Norāde lietotājam: ja montieris uzpilda dzesēšanas šķidrumu, viņš uzpildīto papildu dzesēšanas šķidruma daudzumu, kā arī kopējo daudzumu ieraksta lietošanas instrukcijas sekojošajā tabulā. Tab. 3 F-gāze 3Lietošana

3.1 Iekšējā bloka pārskats

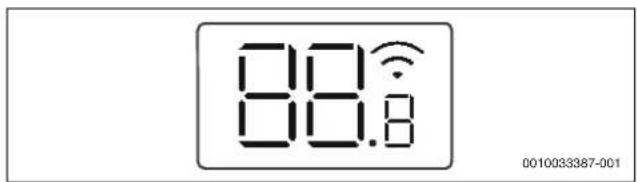

[1] Augšējais pārsegs [2] Vieta mazam filtram [3] Gaisa filtrs [4] Displeja mugurpuse [5] Taustiņš manuālam režīmam [6] Gaisa deflektors Iekšējā bloka displejs Tab. 4 Displeja simboli Strāvas padeve 2 AAA tipa baterijas Signāla pārraides attālums 8 m Pieļaujamā apkārtējās vides temperatūra –5 °C ... 60 °C Izstrādājuma tips Nominālā dzesēšanas jauda [kW] Nominālā apkures jauda [kW] Dzesēšana s šķidruma veids Siltumnīcefe kta potenciāls (GWP) [kgCo

ekvivalents pirmās uzpildīšanas daudzumam Pirmās uzpildīšana s daudzums [kg] Papildu uzpildīšanas daudzums [kg] Kopējais uzpildīšanas daudzums, uzsākot ekspluatāciju [kg] CL3000i 26 E 2,64 2,93 R32 675 0,41 0,6 (Caurules garums 5) *0,012 CL3000i 35 E 3,52 3,81 R32 675 0,44 0,65 (Caurules garums 5) *0,012 CL3000i 53 E 5,28 5,57 R32 675 0,74 1,1 (Caurules garums 5) *0,012 CL3000i 70 E 7,03 7,33 R32 675 0,98 1,45 (Caurules garums 5) *0,024 0010033387-001 Simbols Paskaidrojums Skaitlis Temperatūras rādījums WLAN-savienojums

1) Pieejams tikai ar IP vārteju kā piederumu.

Tiek parādīts pie dažām funkcijām, kad tās tiek ieslēgtas. Kad iekšējais bloks izslēgts, parāda, ka ieslēgšanas taimeris ir aktīvs. 0F Tiek parādīts pie dažām funkcijām, kad tās tiek izslēgtas. dF Automātiskā atkausēšana aktīva FP Pretsala aizsardzība aktīva: iekšējais bloks notur telpas temperatūru uz vismaz 8 °C. CL Pašattīrīšanas funkcija ir aktīva (I clean) Ex, Px, Fx Kļūmes kods („x“ nozīmē jebkuru ciparu).Lietošana

3.2 Tālvadības pārskats

Tālvadības taustiņi Tab. 5 Tālvadības taustiņi Talvadības rādījums Tab. 6 Displeja simboli

3.3 Tālvadības izmantošana

Signāla darbības rādiuss ir 8 m. Ja ceļā atrodas objekti vai arī tajā pašā telpā tiek izmantotas luminiscences lampas, tas var ietekmēt signāla pārraidīšanu. ▶Pavērsiet tālvadību pret iekārtas signāla uztveršanas lodziņu un nospiediet vēlamo taustiņu. Ja iekārta uztver signālu, tā nopīkst.

Var pastāvēt ilgstoša ietekme uz tālvadības funkcijām. ▶Neatstājiet tālvadību tiešos saules staros. ▶Neatstājiet tālvadību apkures iekārtu tuvumā. ▶Sargājiet tālvadību no mitruma un triecieniem.

3.4 Galvenā darbības režīma iestatīšana

Iekārtas ieslēgšana/izslēgšana ▶ Spiediet taustiņu K, lai ieslēgtu vai izslēgtu iekārtu. Iekārta sāk darboties iestatītajā darba režīmā. Iestatījumus var veikt arī izslēgtā stāvoklī. Iekārta saglabā iestatījumus arī strāvas pārtraukuma gadījumā. Poz. atkārtoti nospiediet taustiņu Funkciju 1 K Ieslēgšana/izslēgšana. Režīms Darbības režīma iestatīšana. Energotaupības funkcija 2SET Paplašinātu darbības funkciju izvēle. Labi Izvēles apstiprināšana. Taimera iestatīšana. . Temperatūras paaugstināšana. / Temperatūras samazināšana. 3 Ventilatora pakāpe Swing Pagriešanas funkcijas iestatīšana. Netieša gaisa plūsma (Wind avoid me) Turbo Ātra atdzesēšana/ātra uzsildīšana LED Iekšējā bloka un trauksmes zummera izslēgšana (Mute Mode). Clean Pašattīrīšana (I clean) 0010032825-003

0010037254-001 Poz. Simbols Paskaidrojums 1 Darbības funkcija: netieša gaisa plūsma ir aktīva (Wind avoid me). Infografika: pašattīrīšana ir aktīva (I clean). Bez funkcijas. Darbības funkcija: pazemināšanas režīms ir aktīvs. Darbības funkcija: funkcija "Sekot man" (Follow Me) ir aktīva; tālvadības temperatūras mērīšana. Infografika: bezvadu vadībad funkcija. Infografika: akumulatora statuss 2 Darba režīms: automātiskais režīms Darba režīms: dzesēšanas režīms Darba režīms: sausināšanas režīms Darbības režīms: apkures režīms Darba režīms: ventilatora režīms 3 Vērtību rādījums: standarta variantā rāda iestatīto temperatūru, ventilatora ā trumu vai (ar aktivizētu taimeri) taimera iestatījumu. Infografika: pārsūtīšanas rādījums; iedegas, ja tālvadība sūta signālu iekšējam blokam. Infografika: enerģijas taupīšanas funkcija ir aktīva. Infografika: enerģijas taupīšanas funkcija ir aktīva. Infografika: ieslēgšanas/izslēgšanas taimeris ir aktīvs. Infografika: trokšņu redukcija ir aktīva (Silent Mode). Vērtību rādījums: rāda aktuālo ventilatora pakāpi. Ir 10 dažādas jaudas pakāpes un iestatījums AUTO automātiskajai regulēšanai. 4 Infografika: automātiskā vertikālās pagriešanas funkcija ir aktīva (uz augšu/uz leju). Infografika: ātrā atdzes ēšana/ātrā uzsildīšana ir aktīva.Lietošana Climate 3000i – 6721823682 (2021/09)

Pēc izslēgšanas iekārta paliek gaidstāves režīmā. Inteliģentā ieslēgšanas/izslēgšanas tehnoloģija ļauj lietot automātisko enerģijas taupīšanas režīmu gaidstāves režīmā (1 W standby). Automātiskais darba režīms Automātiskajā režīmā iekārta automātiski pārslēdzas no apkures režīma uz dzesēšanas režīmu un otrādi, lai noturētu vēlamo temperatūru. ▶ Spiediet taustiņu Mode tik bieži, līdz displejā parādās . ▶Vēlamo temperatūru iestatiet ar taustiņiem . un /. Automātiskajā darba režīmā nevar iestatīt ventilatora pakāpi. Dzesēšanas rež. ▶ Spiediet taustiņu Mode tik bieži, līdz displejā parādās . ▶Taustiņu spiediet tik ilgi, līdz sasniegts vēlamais ventilatora ātrums. ▶Vēlamo temperatūru iestatiet ar taustiņiem . un /. Ventilatora režīms ▶ Spiediet taustiņu Mode tik bieži, līdz displejā parādās . ▶Taustiņu spiediet tik ilgi, līdz sasniegta vēlamā ventilatora pakāpe. Automātiskajai regulēšanai var izvēlēties AUTO. Ventilatora režīmā temperatūru nevar iestatīt vai parādīt. Sausināšanas režīms ▶ Spiediet taustiņu Mode tik bieži, līdz displejā parādās . ▶Vēlamo temperatūru iestatiet ar taustiņiem . un /. Sausināšanas režīmā nevar iestatīt ventilatora pakāpi. Apkures rež. ▶ Spiediet taustiņu Mode tik bieži, līdz displejā parādās . ▶Vēlamo temperatūru iestatiet ar taustiņiem . un /. ▶Taustiņu spiediet tik ilgi, līdz sasniegts vēlamais ventilatora ātrums. Ja āra temperatūra ir ļoti zema, kondicioniera apkures jauda var būt nepietiekama. Iesakām ieslēgt arī citus siltuma avotus.

3.5 Taimera iestatīšana

Ieslēgšanas un izslēgšanas taimeri var iestatīt no 0 līdz 24 stundām, pirmajām 10 stundām ar 30 minūšu soli, pēc tam ar 1 stundas soli. Iestatot 0 stundas, taimeris pārtrauc darbību. Ieslēgšanas taimera iestatīšana ▶Taustiņu spiediet tik ilgi, līdz parādās simbols . ▶ Nospiediet taustiņu . vai / lai iestatītu vēlamo laiku. Pēc neilga laika iestatījums tiek pārņemts. Izslēgšanas taimera iestatīšana ▶Taustiņu spiediet tik ilgi, līdz parādās simbols . ▶ Nospiediet taustiņu . vai / lai iestatītu vēlamo laiku. Pēc neilga laika iestatījums tiek pārņemts. Taimera pārtraukšana ▶ Ar taustiņu izvēlieties attiecīgo taimeri. ▶ Iestatiet 0.0 stundas. Pēc neilga laika taimeris pārtrauc darbību. Taimeru kombinēšana Abus taimerus var iestatīt vienlaikus. Katru taimeri var ieprogrammēt tā, lai tas tiktu aktivēts pirms otra taimera. ▶ Iestatiet ieslēgšanās un izslēgšanās taimerus. Iestatījumi tiek kombinēti automātiski. Tab. 7 Piemērs Ieslēgšanās un izslēgšanās taimeri nevar ieprogrammēt tā, lai iekārta darbotos atšķirīgā temperatūrā vai ar citiem iestatījumiem.

3.6.1 Pagriešanas funkcijas iestatīšana

Ja gaisa plūsmas lameles dzesēšanas režīmā ilgāku laiku ir zemākajā pozīcijā, var izdalīties kondensāts. Vertikāli regulējot gaisa plūsmas lameles ar roku, var rasties darbības kļūmes. ▶Gaisa plūsmas lameļu vertikālai regulēšanai izmantojiet tikai tālvadību. Horizontāla pagriešana (pa kreisi/pa labi) Horizontālā pozīcija jānoregulē ar roku. ▶ Izslēdziet iekšējo bloku un pārtrauciet strāvas padevi. ▶ Gaisa deflektoru atveriet uz leju ( 2. att.). ▶Gaisa plūsmas lameles ar roku horizontāli pagrieziet vēlamajā pozīcijā. ▶ Gaisa deflektoru pārvietojiet sākotnējā pozīcijā. Automātiska vertikāla pagriešana (uz augšu/uz leju) ▶Taustiņu Swing turiet nospiestu ilgāk nekā 2 sekundes, lai aktivizētu vertikālo pagriešanu. Tālvadība rāda simbolu . ▶ Lai pabeigtu automātisko vertikālo pagriešanu: vēlreiz nospiediet taustiņu Swing. Tīrīšanas pozīcija Vienkāršai tīrīšanai gaisa plūsmas lameles var novietot speciā lā pozīcijā (atkarībā no modeļa). ▶Kad iekārta ir izslēgta, vienlaikus spiediet taustiņus Mode un Swing vienu sekundi ilgi. ▶ Lai izietu no tīrīšanas pozīcijas: vēlreiz turiet nospiestus abus taustiņus.

3.6.2 Rādījuma un trauksmes zummera pārslēgšana

(Mute Mode) ▶Lai ieslēgtu vai izslēgtu iekšējā bloka un trauksmes zummera displeju: spiediet taustiņu LED. ▶Lai parādītu aktuālo telpas temperatūru: taustiņu LED turiet nospiestu 5 sekundes. ▶Lai parādītu aktuālo telpas temperatūru: taustiņu LED turiet nospiestu vēl 5 sekundes. Aktuālais laiks plkst. 13:00 Ieslēgšanās taimera iestatīšana 4,0 h Izslēgšanās taimera iestatīšana 8,5 h Ieslēgšanās laiks plkst. 17:00 Izslēgšanās laiks plkst. 21:30Lietošana

3.6.3 Enerģijas taupīšanas funkcijas

Iekārtai ir šādas enerģijas taupīšanas funkcijas:

: darbība ar ventilatora pakāpi AUTO un iestatītu vismaz 24 °C temperatūru

• GEAR (75%): strāvas patēriņš, lai pazeminātu 25 %

• GEAR (50%): strāvas patēriņš, lai pazeminātu 50 %

• Neviens no iepriekšējiem simboliem: standarta darbība ▶ Lai aktivizētu enerģijas taupīšanas funkciju, taustiņu spiediet tik bieži, līdz parādās vēlamā funkcija. Funkcija ECO automātiski iestata 24 °C, ja iepriekš iestatītā temperatūra ir zemāka. Funkcija izslēdzas, tiklīdz temperatūra pazeminās zem 24 °C.

3.6.4 Trokšņa mazināšana (Silent Mode)

Šī funkcija samazina iekšējā un ārējā bloka darbības laikā radušos troksni. Šī funkcija ir īpaši svarīga tad, ja jūs nakts laikā nevēlaties traucēt kaimiņus. ▶Darbības laikā spiediet taustiņu 2 sekundes. Funkcijas pārtraukšana: ▶Atkārtoti spiediet taustiņu 2 sekundes. -vai- ▶ Nospiediet taustiņu K, taustiņu Mode, taustiņu Turbo vai taustiņu Clean. Ārējā bloka klusā režīma laikā kompresora zema frekvenču diapazona darbības dēļ dzesēšanas/apkures jaudu eventuāli nav iespējams sasniegt.

3.6.5 Netieša gaisa plūsma (Wind avoid me)

Šī funkcija novērš tiešu gaisa plūsmu uz ķermeni. Funkcija pieejama tikai dzesēšanas, sausināšanas un ventilatora režīmā.

3.6.6 Ātra atdzesēšana/ātra uzsildīšana

Ātrās dzesēšanas/uzsildīšanas laikā iekšējais bloks darbojas ar maksimālo jaudu, lai ātri uzsildītu vai atdzesētu telpu. ▶ Ātra dzesēšana: ieslēdziet dzesēšanas režīmu un nospiediet taustiņu Turbo. ▶ Ātrā uzsildīšana: ieslēdziet apkures režīmu un nospiediet taustiņu Turbo. Funkcijas pārtraukšana: ▶Vēlreiz nospiediet taustiņu Turbo.

3.6.7 Pašattīrīšana (I clean)

Iekārtai ir funkcija iztvaikotāja pašattīrīšanai. Pašattīrīšanas funkcija sasaldē putekļus, pelējumu un taukus. Pēc tam viss ātri tiek atkausēts un izžāv ēts ar karstu gaisu. ▶ Lai aktivizētu pašattīrīšanu: spiediet taustiņu Clean. Pašattīrīšanas laikā iekšējā bloka displejs rāda CL. Pēc 20 līdz 45 minūtēm pašattīrīšana beidzas automātiski.

3.6.8 Pretsala aizsardzība (8 °C Heating)

Pretsala aizsardzību var aktivizēt, lai telpas temperatūru noturētu vismaz uz 8 °C. ▶Apkures režīmā 2x 1 sekundes laikā nospiediet taustiņu /. Iekārta paliek izslēgta, līdz temperatūra pazeminās zem 8 °C. Funkcijas pārtraukšana: ▶ Nospiediet taustiņu K, taustiņu Mode, taustiņu Turbo vai taustiņu Clean.

3.6.9 Taustiņu bloķēšana

Ar taustiņu bloķē šanu var bloķēt tālvadības taustiņus. ▶Lai ieslēgtu/izslēgtu taustiņu bloķēšanu: taustiņu Clean un taustiņu Turbo vienlaikus spiediet 5 sekundes. Ja aktīva taustiņu bloķēšana, displejā redzams simbols .

3.6.10 Paplašinātas darbības funkcijas

▶ Nospiediet taustiņu Set. ▶ Funkciju izvēlieties ar taustiņu Set vai taustiņiem ., /. – = miera režīma funkcija – = funkcija "Sekot man" – = bezvadu vadības funkcija ▶ Ar taustiņu Ok apstipriniet izvēli. Funkcijas pārtraukšana: ▶Atkārtojiet soļus no augšas. Ekonomiskais režīms Šī funkcija kalpo enerģijas ietaupīšanai dīkstāves laikā. Pēc vienas stundas iekārta silda vai dzesē mazāk. Šim nolūkam iestatī

temperatūra tiek mainīta par 1 °C. Pēc divām stundām iestatītā temperatūra mainās vēl par 1 °C. Pēc tam tiek noturēta jaunā temperatūra. Funkcija nav pieejama sausināšanas un ventilatora režīmā. Funkcija "Sekot man" (Follow Me) Šī funkcija aktivizē tālvadību aktuālajā atrašanās vietā temperatūras mērīšanai ar 3 minūšu intervālu. Iekšējais bloks tiek vadīts neatkarīgi no šīs mērījuma vērtības. Funkcija pieejama tikai dzesēšanas, apkures un automātiskajā režīmā. Bezvadu vadības funkcija Šī funkcija paredzēta savienojuma izveidošanai ar WLAN. Ja iekārta nerāda funkciju, tā vietā taustiņš LED ātri jānospiež septiņas reizes. Savienošanai ar WLAN nepieciešama iebūvēta IP vārteja (piederums).

1) Tikai dzesēšanas režīmāKļūmes novēršana

Ja darbības laikā rodas kļūme, gaismas diodes mirgo ilgāku laiku vai displejā redzams kļūmes kods (piem., EH 02). Ja kļūme pastāv ilgāk nekā 10 minūtes: ▶Uz īsu brīdi pārtrauciet strāvas padevi un pēc tam atkal ieslēdziet iekšējo bloku. Ja traucējumu nevar novērst: ▶ sazinieties ar klientu servisu un nosauciet kļūmes kodu, kā arī iekārtas datus.

4.2 Kļūmes bez paziņojuma

Ja darbības laikā rodas kļūmes, kuras nevar novērst: ▶ sazinieties ar klientu servisu un nosauciet kļūmi, kā arī iekārtas datus. Tab. 8 Kļūme Iespējamais iemesls Iekšējā bloka jauda ir pārāk zema. Pārāk augsta vai pārāk zema iestatītā temperatūra. Gaisa filtrs ir netīrs un ir jātīra. Nelabvēlīga apkārtējās vides ietekme uz iekšējo bloku, piem., šķēršļu dēļ iekārtas gaisa atveru priekšā, atvērtu durvju/logu dēļ telpā vai spēcīga siltuma avota dēļ telpā. Klusais režīms ir aktivizēts un kavē pilnas jaudas izmantošanu. Iekšējais bloks neieslēdzas. Iekšējam blokam ir aizsargmehānisms pret pārslodzi. Līdz brīdim, kad iespējama iekšējā bloka atkārtota iedarbinā šana, var paiet līdz 3 minūtēm. Tālvadības baterijas ir tukšas. Taimeris ir ieslēgts. Darba režīms mainās no dzesēšanas vai apkures uz ventilatora režīmu. Iekšējais bloks maina darba režīmu, lai nepieļautu sasalšanu. Iestatītā temperatūra pagaidām ir sasniegta. Iekšējais bloks rada baltu miglu. Mitros reģionos liela temperatūras starpība starp telpas gaisu un klimatizētu gaisu var radīt baltu miglu. Iekšējais bloks un ārējais bloks rada baltu miglu. Ja pēc automātiskas atkausēšanas uzreiz darbojas apkures režīms, paaugstināta gaisa mitruma dēļ var veidoties balta migla. Iekšējais bloks un ārējais bloks rada trokšņus. Troksnis iekšējā blokā var rasties, ja gaisa plūsmas režģis atiestata savu pozīciju. Kluss, šņācošs troksnis darbības laik ā ir normāls. To izraisa aukstumaģenta plūšana. Čīkstošs troksnis var rasties, ja iekārtas metāla un plastmasas detaļas apkures/dzesēšanas laikā izplešas vai saraujas. Ārējais bloks darbības laikā izdala dažādus trokšņus, kas ir normāli. Iekšējais bloks vai ārējais bloks izgrūž putekļus. Ja garākos ekspluatācijas pārtraukumos iekārta netiek apsegta, tajā var sakrāties putekļi. Slikts aromāts darbības laikā. No gaisa iekārtā var ieplūst un izplatīties tālāk slikts aromāts. Gaisa filtrs var būt appelējis un jātīra. Ārējā bloka ventilators nedarbojas ilgstoši. Optimālai darbībai ventilators tiek regul ēts atšķirīgi. Darbība ir neregulāra vai neparedzama vai iekšējais bloks nereaģē. Mobilo sakaru torņu interference vai ārējie signāla pastiprinātāji var ietekmēt iekšējo bloku. ▶ Atvienojiet iekšējo bloku uz īsu brīdi no strāvas padeves un iedarbiniet no jauna. Gaisa deflektors vai gaisa plūsmas lamele nekustas pareizi. Gaisa deflektors vai gaisa plūsmas pārregulēta ar roku vai nepareizi uzmontēta. ▶ Izslēdziet iekšējo bloku un pārbaudiet, vai komponenti ir pareizi nofiksēti. ▶Ieslēdziet iekšējo bloku.Apkope

Climate 3000i – 6721823682 (2021/09) 5Apkope UZMANĪBU Bīstamība, ko var radīt strāvas trieciens vai kustīgas detaļas ▶Pirms apkopes darbu uzsākšanas pārtrauciet strāvas padevi. ▶ Apkopes darbus, kuri nav šeit minēti, drīkst veikt tikai sertificēts specializētais uzņēmums.

5.1 Bateriju nomaiņa

Jums nepieciešamas 2 izmēra AAA baterijas. Nav ieteicams izmantot vairākkārt uzlādējamās baterijas. ▶Noņemiet bateriju nodalījuma vāciņu ( 3. att.). ▶ Ievietojiet jaunas baterijas, ievērojot pareizu polaritāti. ▶ Uzlieciet bateriju nodalījuma vāciņu.

5.2 Iekārtas un tālvadības tīrīšana

Iekārtas bojājumi nepareizas tīrīšanas dēļ! ▶Neapšļakstiet un neaplejiet ar ūdeni. ▶Nelietojiet karstu ūdeni, abrazīvu pulveri vai spēcīgu šķīdinātāju. ▶Iekšējā bloka un tālvadības tīrīšanai izmantojiet mīkstu drānu. ▶ Ārējā bloka tīrīšanu uzticiet tikai sertificētam specializētam uzņēmumam.

5.3 Gaisa filtra tīrīšana

Gaisa filtrs tiešos saules staros var deformēties. ▶ Gaisa filtru nepakļaujiet tiešiem saules stariem. Gaisa filtru tīriet ik pēc 2 nedēļām, ka arī pirms un pēc ilgākas ekspluatācijas pārtraukšanas. ▶ Izslēdziet iekšējo bloku. ▶Iekšējā bloka augšējo pārsegu paceliet uz augšu. ▶ Gaisa filtru spiediet uz augšu un izvelciet ( 4. att.). ▶Izņemiet mazo gaisa filtru, ja ir ( 1. att., [2]). ▶ Mazo gaisa filtru tīriet ar rokas putekļsūcēju. ▶ Lielo gaisa filtru izmazgājiet ar siltu ūdeni un saudzējošu tīrīšanas līdzekli un žāvējiet ēnainā vietā. ▶ Uzlieciet mazo gaisa filtru un lielo gaisa filtru.

5.4 Ilgāka ekspluatācijas pārtraukšana

Pirms ilgākas ekspluatācijas pārtraukšanas: ▶Tīriet gaisa filtru. ▶ Aktivizējiet iekšējā bloka pašattīrīšanu ar taustiņu Clean. ▶Pēc pašattīrīšanas ieslēdziet ventilatora režīmu, līdz iekšējais bloks ir sauss. ▶ Izslēdziet iekšējo bloku un atvienojiet no strāvas padeves. ▶No tālvadības izņemiet baterijas. ▶Sargājiet iekārtu no putekļiem.

Iekārtas bojājumi nepareizas darbības dēļ Manuālais režīms nav paredzēts ilgstošai lietošanai. ▶ Izmantot tikai testa nolūkā vai ārkārtas gadījumā. ▶ Izmantot tikai īsu laiku. ▶ Izslēdziet iekšējo bloku. ▶Iekšējā bloka augšējo pārsegu paceliet uz augšu. ▶ Ar tievu priekšmetu nospiediet manuālā dzesēšanas režīma taustiņu: – Nospiežot vienreiz: tiek aktivizēts automātiskais režīms. – Nospiežot divreiz: tiek aktivizēts dzesēšanas režīms. –Nospiežot trīsreiz: tiek izslēgts iekšējais bloks. ▶ Lai atjaunotu normālu darbību, izmantojiet tālvadību.Apkārtējās vides aizsardzība un utilizācija Climate 3000i – 6721823682 (2021/09)

6 Apkārtējās vides aizsardzība un utilizācija Vides aizsardzība ir Bosch grupas uzņēmējdarbības pamatprincips. Mūsu izstrādājumu kvalit., ekonom. un apkārt. vides aizsardz. mums ir vienlīdz svarīgi mērķi. Mēs stingri ievērojam apkārtējās vides aizsardzības likumdošanu un prasības. Lai aizsargātu apkārtējo vidi, mēs izmantojam vislabāko tehniku un materiālus, ievērojot ekonomiskos mērķus. Iepakojums Mēs piedalāmies iesaiņojamo materiālu otrreizējās izmantošanas sistēmas izstrādē, lai nodrošinātu to optimālu pārstrādi. Visi izmantotie iepakojuma materiāli ir videi draudzīgi un otrreiz pārstrādājami. Nolietotā iekārta Nolietotas iekārtas satur vērtīgas izejvielas, kuras jānodod otrreizējai pārstrādei. Konstruktīvie mezgli ir viegli atdalāmi. Plastmasa ir marķēta. Tādējādi visus konstruktīvos mezglus ir iespējams sašķirot un nodot otrreizējai pārstrādei vai utilizācijai. Nolietotās elektriskās un elektroniskās ierīces Šis simbols nozīmē, ka produktu nedrīkst apglabāt kopā ar citiem atkritumiem, bet gan jānogādā atkritumu savākšanas punktos apstrādei, savākšanai, pārstrādei un apglabāšanai. Simbols attiecas uz valstīm, kurās ir spēkā elektronisko iekārtu atkritumu noteikumi, piemēram, "Eiropas Direktīva 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem". Šajos noteikumos izklāstīti pamatnosacījumi, kas katrā valstī piemērojami elektronisko iekārtu atkritumu atgriešanai un pārstrādei. Tā kā elektroniskajās ierīcēs var būt bīstamas vielas, tās ir jāpārstrādā atbildīgi, lai samazinātu iespējamo kaitējumu videi un cilvēku veselības apdraudējumu. Turklāt elektronisko atkritumu pārstrāde veicina dabas resursu saglabāšanu. Lai iegūtu papildu informāciju par elektrisko un elektronisko iekārtu atkritumu apglabāšanu videi nekaitīgā veidā, sazinieties ar vietējām varas iestādēm, atkritumu apglabāšanas uzņēmumu vai tirgotāju, no kura j ūs iegādājāties produktu. Papildu informāciju var sameklēt šeit: www.weee.bosch-thermotechnology.com/ Akumulatorus Akumulatorus aizliegts utilizēt kopā ar sadzīves atkritumiem. Nolietotus akumulatorus (baterijas) ir utilizējami vietējos savākšanas punktos. Aukstumaģents R32 Iekārta satur fluorētu siltumnīcefekta gāzi R32 (globālās sasilšanas potenciāls 675

) ar zemu degtspēju un zemu toksiskumu (A2L vai A2). Nepieciešamais daudzums ir norādīts ārējā bloka datu plāksnītē. Aukstumaģents ir bīstams videi un tas ir atbilstīgi jāsavāc un jāutilizē. 7 Paziņojums par datu aizsardzību Mēs, Robert Bosch SIA, Gāzes apkures iekārtas, Mūkusalas str. 101, LV-1004, Rīga, Latvija. apstrādājam informāciju par produktu un instalāciju, tehniskos un savienojuma datus, sakaru datus, produkta reģistrācijas un klienta vēstures datus, lai nodrošinātu produkta funkcionalitāti (saskaņā ar VDAR 6. (1) panta 1. (b) punktu), lai izpildītu mūsu pienākumus attiecībā uz produkta pārraudzību, kā arī produkta drošības un aizsardzības nolūkos (saskaņā ar VDAR 6. (1) panta 1. (f) punktu), lai aizsargātu mūsu tiesības saistībā ar garantiju un produkta reģistrācijas jautājumiem (saskaņā ar VDAR 6. (1) panta 1. (f) punktu) un lai analizētu mūsu produktu izplatīšanu un nodrošinātu individualizētu informāciju un piedāvājumus saistībā ar produktu (saskaņā ar VDAR 6. (1) panta 1. (f) punktu). Lai nodrošinātu tādus pakalpojumus kā, piemēram, pārdošanas un mārketinga pakalpojumus, līgumu pārvaldību, maksājumu apstrādi, programmēšanu, datu viesošanu un palīdzības dienesta pakalpojumus, mums ir tiesības nodot un pārsūtīt datus ārējiem pakalpojumu sniedzējiem un/vai ar Bosch saistītiem uzņēmumiem. Reizēm, bet vienīgi gadījumos, ja tiek nodrošināta atbilstoša datu aizsardzība, personas dati var tikt nodoti personām, kas atrodas ārpus Eiropas Ekonomikas zonas. Papildu informācija tiek sniegta pēc pieprasījuma. Ar mūsu Datu aizsardzības speciālistu varat sazināties šeit: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, GERMANY (Vācija). Jums ir tiesības jebkurā laikā iebilst pret savu personas datu apstrādi saska ņā ar VDAR 6. (1) panta 1. (f) punktu, pamatojoties uz savu konkrēto situāciju vai tiešā mārketinga nolūkos. Lai izmantotu savas tiesības, lūdzu, sazinieties ar mums pa e-pasta adresi DPO@bosch.com. Lai noskaidrotu papildinformāciju, lūdzu, izmantojiet QR kodu.
