NÁVOD NA OBSLUHU AD 4813 ADLER

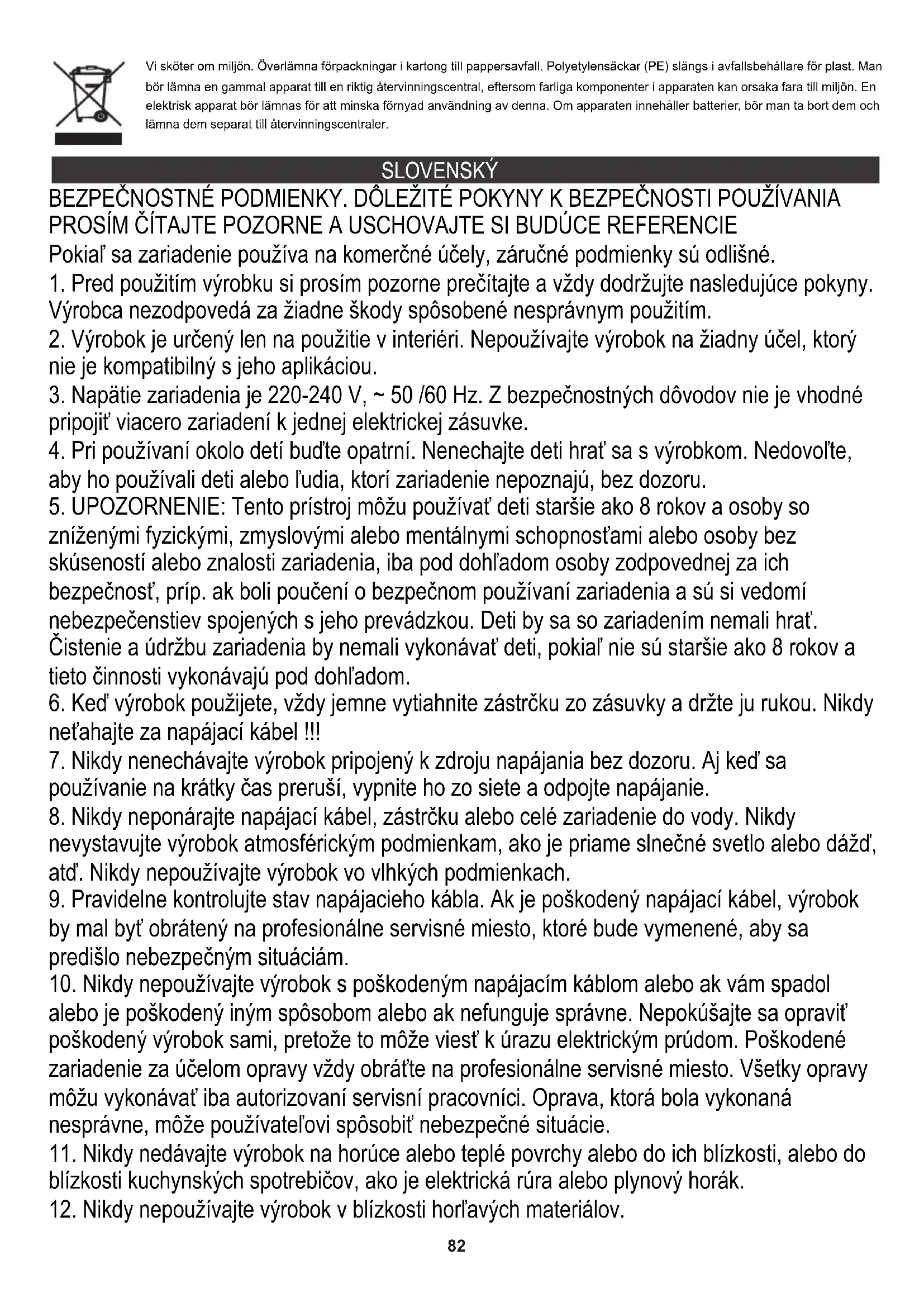

Výrobca nezodpovedá za žiadne škody spôsobené nesprávnym použitím.

2. Výrobok je určený len na použitie v interiéri. Nepoužívajte výrobok na žiadny účel, ktorý

nie je kompatibilný s jeho aplikáciou.

3. Napätie zariadenia je 220-240 V, ~ 50 /60 Hz. Z bezpečnostných dôvodov nie je vhodné

pripojiť viacero zariadení k jednej elektrickej zásuvke.

4. Pri používaní okolo detí buďte opatrní. Nenechajte deti hrať sa s výrobkom. Nedovoľte,

aby ho používali deti alebo ľudia, ktorí zariadenie nepoznajú, bez dozoru.

5. UPOZORNENIE: Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so

zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo osoby bez skúseností alebo znalosti zariadenia, iba pod dohľadom osoby zodpovednej za ich bezpečnosť, príp. ak boli poučení o bezpečnom používaní zariadenia a sú si vedomí nebezpečenstiev spojených s jeho prevádzkou. Deti by sa so zariadením nemali hrať. Čistenie a údržbu zariadenia by nemali vykonávať deti, pokiaľ nie sú staršie ako 8 rokov a tieto činnosti vykonávajú pod dohľadom.

používanie na krátky čas preruší, vypnite ho zo siete a odpojte napájanie.

8. Nikdy neponárajte napájací kábel, zástrčku alebo celé zariadenie do vody. Nikdy

nevystavujte výrobok atmosférickým podmienkam, ako je priame slnečné svetlo alebo dážď, atď. Nikdy nepoužívajte výrobok vo vlhkých podmienkach.

9. Pravidelne kontrolujte stav napájacieho kábla. Ak je poškodený napájací kábel, výrobok

by mal byť obrátený na profesionálne servisné miesto, ktoré bude vymenené, aby sa predišlo nebezpečným situáciám.

10. Nikdy nepoužívajte výrobok s poškodeným napájacím káblom alebo ak vám spadol

alebo je poškodený iným spôsobom alebo ak nefunguje správne. Nepokúšajte sa opraviť poškodený výrobok sami, pretože to môže viesť k úrazu elektrickým prúdom. Poškodené zariadenie za účelom opravy vždy obráťte na profesionálne servisné miesto. Všetky opravy môžu vykonávať iba autorizovaní servisní pracovníci. Oprava, ktorá bola vykonaná nesprávne, môže používateľovi spôsobiť nebezpečné situácie.

11. Nikdy nedávajte výrobok na horúce alebo teplé povrchy alebo do ich blízkosti, alebo do

blízkosti kuchynských spotrebičov, ako je elektrická rúra alebo plynový horák.

12. Nikdy nepoužívajte výrobok v blízkosti horľavých materiálov.83

13. Nenechajte kábel visieť cez okraj pultu alebo sa dotýkať horúcich povrchov.

14. Aby sa poskytla dodatočná ochrana, odporúča sa do výkonového obvodu nainštalovať

zariadenie na zvyškový prúd (RCD) s menovitým zvyškovým prúdom maximálne 30 mA. V tejto záležitosti sa obráťte na profesionálneho elektrikára.

zariadenie a jeho príslušenstvo vysokým teplotám (nad 60 ° C).

17. Pred čistením a vyberaním príslušenstva nastavte regulátor rýchlosti do polohy „OFF“ a

odpojte napájací kábel.

18. Pred uvedením zariadenia do prevádzky skontrolujte, či sú všetky diely a príslušenstvo

správne namontované, aby sa zabránilo zlému brúsnemu výkonu a otupeniu noža a reznej dosky.

19. Používajte iba originálne príslušenstvo dodané s mlynčekom na mäso a drvičom.

20. Nepreťažujte zariadenie prebytočným výrobkom ani ho príliš nevkladajte. Na zasúvanie

produktu používajte iba posúvač. Použitie iného predmetu môže poškodiť mlynček na mäso a drvič.

22. Mleté mäso by malo byť bez kostí, chĺpkov, šliach alebo žíl. Väčšie časti nakrájajte na

23. Nezakrývajte vetracie otvory v kryte, keď je zariadenie zapnuté.

24. Suchý mak nerozdrvte. Mak je potrebné pred mletím spariť a namočiť.

25. Zariadenie skladujte mimo dosahu detí.

Popis výrobku: mlynček na mäso s drvičom AD4813 - obrázok A

1. Posúvač jedla na mlynček na mäso 2. Podnos

7. Hniezdo ozubeného kolesa 8. Brúsna komora

2. Pri použití nadstavcov kebbe (11) neupevňujte rezaciu dosku (14, 15 alebo 16). Pozrite sa na obrázok B1.

3. Nemlette tvrdé jedlá ako kosti, orechy a tvrdé vlákna ako napríklad zázvor. Pozrite sa na obrázok B2.84

Zostavenie mlynčeka na mäso 1. Stlačte tlačidlo mlecej komory (3), držte mleciu komoru (8) a zasuňte ju do hniezda ozubeného kolesa motora (7). Pri vkladaní dávajte pozor, mlecia komora (8) musí byť šikmá. Pozrite sa na obrázok 1. 2. Potom posuňte brúsnu komoru (8) proti smeru hodinových ručičiek, aby bola pevne pripevnená mlecia komora (8). Pozrite sa na obrázok 2. 3. Šnekové koleso (9) vložte do brúsnej komory (8), dlhým koncom, najskôr otáčajte, aby sa skrutka mierne posúvala, kým nezapadne do hniezda ozubeného kolesa motora (7). Pozrite sa na obrázok 3. 4. Nôž na krížový rez (10) nasaďte na hriadeľ závitovkového prevodu (9) tak, aby bol kotúč nasmerovaný dopredu. Pozrite sa na obrázok

4. Ak nôž na priečne krájanie (10) nemá správnu stranu, mäso sa nebude mlieť.

5. Umiestnite vhodnú reznú dosku (14, 15 alebo 16) na hriadeľ závitovkového prevodu (9) a zarovnajte zarážky s obidvoma štrbinami. Pozrite sa na fotografiu 5. 6. Podržte alebo pritlačte stred reznej dosky jedným prstom, potom druhou rukou pevne priskrutkujte maticu (13). Pozrite sa na obrázok 6. Neuťahujte príliš.

7. Umiestnite podnos (2) na vrch brúsnej komory (8) a zaistite ho na svojom mieste. Pozrite sa na obrázok 7.

8. Umiestnite jednotku na pevný a stabilný povrch.

9. Priechod vzduchu v spodnej časti a na boku krytu motora by nemal byť zablokovaný.

Prevádzka mlynčeka na mäso 1. Všetky potraviny nakrájajte na kúsky (odporúča sa mäso bez šliach, kostí a bez tuku, približná veľkosť: 50 mm x 50 mm x 50 mm), aby sa ľahko zmestili do otvoru zásobníka (2).

2. Otočte gombík (5) do polohy „ON“, zariadenie začne pracovať.

3. Vložte jedlo na plech (2). Na posúvanie jedla použite posúvač jedla (1). Pozrite sa na obrázok 7.

4. Po použití otočte gombík (5) do polohy „OFF“ a odpojte ho od napájania.

Reverzná funkcia 1.Ak sa zariadenie upcháva, otočte gombík (5) do polohy "OFF" a potom otočte gombík do polohy "REV", závitovkový prevod (9) pôjde opačným smerom. Po ukončení zasekávania uvoľnite tlačidlo spätného chodu „REV“. 2. Ak je zariadenie stále zabalené v potravinách, vypnite zariadenie a vytiahnite zástrčku a potom vyčistite potraviny nachádzajúce sa v mlecej komore (8). 3. VŽDY otočte gombík (5) z polohy „ON“ do polohy spiatočky „REV“ alebo z polohy spiatočky „REV“ do polohy „ON“, ak predchádzajúce pracovné podmienky zastavia motor na viac ako 5 sekúnd. 4. Ak sa zariadenie upcháva, ihneď ho vypnite. Ak sa zariadenie nezastaví, dôjde k prehriatiu motora a vnútorná poistka sa zlomí v dôsledku nesprávneho spôsobu činnosti. V takom prípade zariadenie už nemôže fungovať. UPOZORNENIE: Keď je zariadenie upchaté nejakým predmetom vo vnútri závitovkového prevodu, akým je napríklad naša kosť, zariadenie ihneď vypnite. Prevádzka funkcie Kebbe Použite svoj obľúbený recept na plnku a vonkajšie cesto z Kebbe.

1. Odstráňte reznú dosku (14, 15 alebo 16) a krížový rezací kotúč (10).

2. Umiestnite nadstavce kebbe (11) na hriadeľ závitovkového prevodu (9) dohromady. Ďalej zapadajú oba výčnelky do otvorov. Pozrite sa na obrázok 8.85

3. Zaskrutkujte maticu (13) na miesto, až kým nie je pevná. Pozrite sa na obrázok 9. Neuťahujte príliš.

4. Pomocou posúvača jedla (1) presuňte predtým pripravené cesto mlecou komorou (8), aby ste získali cesto Kebbe valcovitého tvaru. Pozrite sa na obrázok 10.

5. Vytvorte kebbe podľa obrázku 11 a vyprážajte.

Prevádzka funkcie salámy

1. Pred spustením zostavte nástavec na klobásy (12) podľa obrázku 12.

2. Pomaly posúvajte potraviny do čreva prekrývajúceho sa na nadstavci klobásy (12) pomocou posúvača jedla (1).

Prevádzka funkcie skartovania 1. Stlačte tlačidlo komory (3) mlynčeka, podržte hlavu drviča (21) a zasuňte ho do hniezda ozubeného kolesa motora (7). Pri vkladaní dávajte pozor, aby bola hlava drviča (21) šikmá. Pozrite sa na obrázku 13. Potom posuňte hlavu drviča (21) proti smeru hodinových ručičiek, aby bola hlava pevne pripevnená.

2. Vložte jeden z drviacich nadstavcov (17 alebo 18 alebo 19) do skartovacej hlavy (21). Pozrite sa na obrázok 14.

Poznámka: Zvolený skartovací nástavec musí byť umiestnený hlboko. 3. Gombík (5) prepnite do polohy „ON“, aby sa začalo rezanie. Presuňte jedlo zo zásobníka (2) na hlavu drviča (21) a potom ho zatlačte nadol pomocou posúvača jedla (20) s veľkým výkonom. Pozrite sa na obrázok 14. 4. Po použití zariadenie vypnite a odpojte od zdroja napájania.4. Po použití zariadenie vypnite a odpojte od zdroja napájania. Demontáž

5.Stlačte tlačidlo mlecej komory (3) ， posuňte mleciu komoru (8) podľa smeru znázorneného na obrázku 17. Potom môžete brúsnu komoru (8) vybrať.

Pozrite sa na graf C, ktorý vám pomôže správne vyčistiť zariadenie. 1. Pred čistením zariadenia skontrolujte, či je napájací kábel vytiahnutý z elektrickej zásuvky a či je ovládač rýchlosti v polohe „0“. Pred čistením nechajte zariadenie vychladnúť. Odstráňte mäso atď. 2. Demontujte všetko príslušenstvo z motorovej jednotky (6). Nečistite príslušenstvo, pokiaľ je namontované na jednotke pohonu zariadenia. 3. Na čistenie krytu motora (6) nepoužívajte agresívne čistiace prostriedky, pretože môžu odstrániť informačné grafické symboly, ako napríklad: mierka, bezpečnostné značky atď. 4. Kovové časti neumývajte v umývačkách riadu. Agresívne čistiace prostriedky používané v umývačkách riadu spôsobujú sčernanie kovových častí. Použite mäkkú kefu. Bieliaci roztok obsahujúci chlór odfarbí hliníkové povrchy. Kovové časti umývajte ručne tradičným prostriedkom na umývanie riadu.

5. Vonkajšie časti utrite kuchynskou utierkou alebo mäkkou handričkou.

6. Na čistenie zariadenia nepoužívajte abrazívne materiály.
