NÁVOD NA OBSLUHU Tornado 7108 W STIGA

SLOVENSKY - Preklad pôvodného návodu na použitie SK

[8] Tlak nahustenia predných pneumatík

[12] Minimálny akčný rádius otáčania

[13] Kód kosiaceho zariadenia

[14] Rýchlost' jazdy (indikatívna) pri ot. 3 000 min-1

[15] Rýchlostný limit so snehovými reťazami (ak sú súčastou príslušenstva

[16] Limit nákladu pre t'ažné zariadenie (maximálne vertikálne zaťaženie

[17] Limit nákladu pre t'ažné zariadenie (maximálna hmotnosť pre t'ahanie

[18] Maximálny povolený náklon

[19] Rozmery

[20] Dížka

[21] Dížka s košom (dlžka bez koša)

[22] Sírka

[23] Šírka s vychyl'ovačom bočného vyhadzovania (šírka bez vychyl'ovača bočného vyhadzovania

[24] Výška

[25] Hmotnosť stroja s prázdnou nádržou

[31] Úroveň vibrácií pri volante

[32] Tabul'ka pre správne kombinácie príslušenstva

[32.A] Zadné príslušenstvo

[32.B] Čelné príslušenstvo

[58] Príslušenstvo na požiadanie

[58.A1, 58.A2] Súprava „mulčovanie“

[58.C] Súprava t'ažného zariadenia

[58.D] Krycia plachta

[58.E] Súprava zadných závaží

[58.F] Ochranná súprava zadného vyhadzovania (len pri modeloch so zadným zberom)

[58.G] Snehové ret'aze (18", 20")

[58.H] Kolesá do blata / snehu (18", 20")

[58.R1, 58.R2] Prepojenie na zdvih + po- hon prídavného zariadenia (PTO)

[58.R3] Pohon prídavného zariadenia (PTO)

* Pri špecifických údajoch sa riad'te údajmi uvedenými na identifikačných štítkoch stroja.

[1] SL - TEHNIČNI PODATKI

[2] Nazivna moč*

[3] Vrtljaji na minuto*

[5] Kapacitet rezervoara za gorivo

[6] Prednji pneumatici

[7] Zadnji pneumatici

[8] Pritisak naduvanosti za prednje

[9] Pritisak naduvanosti za zadnje

[10] Visina otkosa

[11] Širina otkosa

[12] Minimalni poluprečnik nepokošene trave

[13] Kôd rezne glave

[14] Brzina napredovanja (indikativna) pri 3000 min-1

3.1.2 Nevhodné použití

Ikona akumulátoru s ukazatelem hladiny (obr. 16.G).

3.1 Opis stroja a určené použitie......5
3.2 Výstražné symboly 5
3.3 Identifikačný štítok 6
3.4 Hlavné časti 6

1. MONTÁŽ 7

4.1 Jednotlivé časti pre montáž......7
4.2 Montáž volantu....7
4.3 Montáž sedadla 8
4.4 Montáž a pripojenie akumulátora ...... 8
4.5 Montáž podpier zberného koša......8
4.6 Odstránenie držiaka závesného háka zberného koša 8
4.7 Montáž predného nárazníka......8
4.8 Montáž zberného koša....9
4.9 Montáž páky na vyklopenie zberného koša 9
4.10 Montáž bočných ochranných prvkov kosiaceho zariadenia (ak sú súčasťou) . 9
4.11 Montáž vychyl'ovača bočného vyhadzovania (len pri modeloch s bočným vyhadzovaním)....9

1. OVLÁDACIE PRVKY....10

5.5 Prepínač s kl'účom 11

5.10 Tlačidlo podmieňovacieho signálu kosenia pri spätnom chode ..... 12

5.10 Tlačidlo podmieňovacieho signálu kosenia pri spätnom chode ..... 12

5.13 Počítadlo (ak je súčasťou)....12

5.14 Pomocná zásuvka pre príslušenstvo ... 13
5.15 Ovládač vyklopenia zberného koša .... 13
5.16 Displej typu „I“ a zvuková signalizácia . 13
5.17 Displej typu „II“ a zvuková signalizácia 13
5.18 Displej typu „III“ a zvuková signalizácia 15

1. POUZITIE STROJA 16

6.1 Prípravné úkony 16
6.2 Bezpečnostné kontroly....17
6.3 Použitie stroja na svahoch....18
6.4 Startovanie....18

6.5 Pracovná činnosť 18
6.6 Zastavenie 20
6.7 Po použití 20

1. RIADNA ÚDRŽBA 21

7.1 Všeobecné informácie 21
7.2 Doplnenie paliva / vyprázdnenie palivovej nádrže....21
7.3 Kontrola, doplnenie a vypúšťanie oleja motora....21

7.4 Antiskalpovacie kolieska 22

7.5 Akumulátor....23
7.6 Čistenie....23
7.7 Fixačné skrutky a matice....24

1. MIMORIADNA ÜDRŽBA 24

8.1 Odporúčania na zaistenie bezpečnosti 24
8.2 Montážny celok kosiacich zariadení: ... 24
8.3 Výmena predných / zadných kolies .....25
8.4 Elektronická karta.... 25
8.5 Výmena poistky....26
8.6 Výmena žiarovky....26
8.7 Zadná prevodová jednotka......26
8.8 Predná prevodová jednotka (model 4WD)....26
8.9 Nastavenie pružiny závesného háka zberného koša 27

1. SKLADOVANIE....27

2. MANIPULÁCIA A PREPRAVA 27

3. SERVISNÁ SLUŽBA A OPRAVY ...... 27
4. ZÁRUČNÉ PODMIENKY....28
5. TABUL'KA ÚDRŽBY 28
6. IDENTIFIKÁCIA PORÚCH....29
7. PRÍSLUŠENSTVO....31

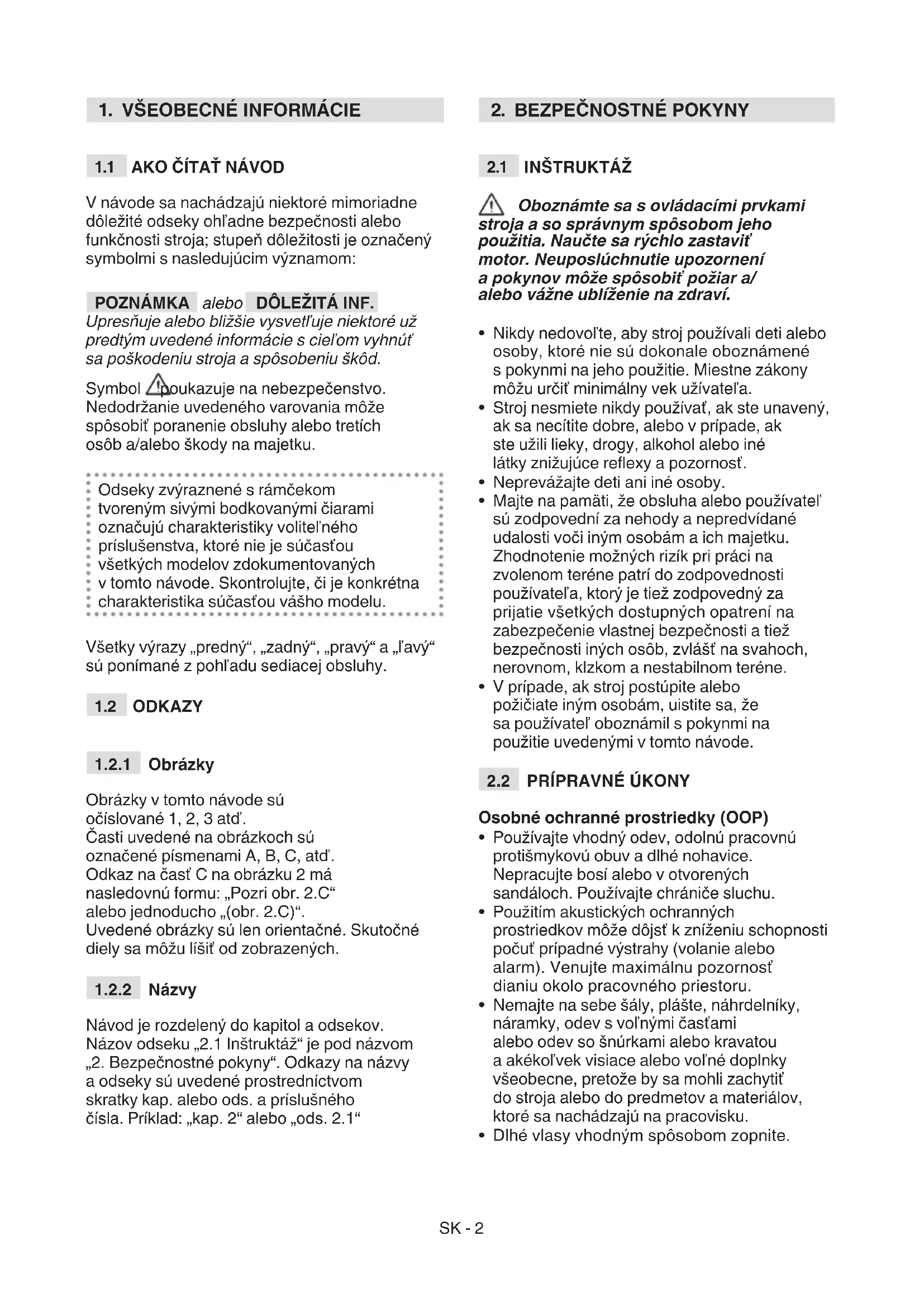

1. VŠEOBECNÉ INFORMÁCIE

1.1 AKO ČÍTAŤ NÁVOD

V návode sa nachádzajú niektoré mimoriadne dôležité odseky ohľadne bezpečnosti alebo funkčnosti stroja; stupeň dôležitosti je označený symbolmi s nasledujúcim významom:

POZNÁMKA alebo DÔLEŽITÁ INF.

Upresňuje alebo bližšie vysvetl’uje niektoré už predtým uvedené informácie s ciel’om vyhnút sa poškodeniu stroja a spôsobeniu škôd.

Symbol ▲poukazuje na nebezpečenstvo. Nedodržanie uvedeného varovania môže spôsobit' poranenie obsluhy alebo tretích osôb a/alebo škody na majetku.

Odseky zvýraznené s rámčekom tvoreným sivými bodkovanými čiarami označujú charakteristiky volitel'ného príslušenstva, ktoré nie je súčasťou všetkých modelov zdokumentovaných v tomto návode. Skontrolujte, či je konkrétna charakteristika súčasťou vášho modelu.

Všetky výrazy „predný“, „zadný“, „pravý“ a „l'avý“ sú ponímané z pohl'adu sediacej obsluhy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návode sú očíslované 1, 2, 3 atd'.

Časti uvedené na obrázkoch sú označené písmenami A, B, C, atd'.

Odkaz na časť C na obrázku 2 má nasledovnú formu: „Pozri obr. 2.C“ alebo jednoducho „(obr. 2.C)“.

Uvedené obrázky sú len orientačné. Skutočné diely sa môžu líšit od zobrazených.

1.2.2 Názvy

Názov odseku „2.1 Inštruktáž“ je pod názvom „2. Bezpečnostné pokyny“. Odkazy na názvy a odseky sú uvedené prostredníctvom skratky kap. alebo ods. a príslušného čísla. Príklad: „kap. 2“ alebo „ods. 2.1“

2. BEZPEČNOSTNÉ POKYNY

2.1 INŠTRUKTÁŽ

Oboznámte sa s ovládacími prvkami stroja a so správnym spôsobom jeho použitia. Naučte sa rýchlo zastaviť motor. Neuposlúchnutie upozornení a pokynov môže spôsobit’ požiar a/ alebo vážne ublíženie na zdraví.

• Nikdy nedovol'te, aby stroj používali deti alebo osoby, ktoré nie sú dokonale oboznámené s pokynmi na jeho použitie. Miestne zákony môžu určit minimálny vek užívatel'a.
• Stroj nesmiete nikdy používať, ak ste unavený, ak sa necítite dobre, alebo v prípade, ak ste užili lieky, drogy, alkohol alebo iné látky znižujúce reflexy a pozornosť.
• Neprevážajte deti ani iné osoby.
• Majte na pamäti, že obsluha alebo používatel'sú zodpovední za nehody a nepredvídané udalosti voči iným osobám a ich majetku. Zhodnotenie možných rizík pri práci na zvolenom teréne patrí do zodpovednosti používatel'a, ktorý je tiež zodpovedný za prijatie všetkých dostupných opatrení na zabezpečenie vlastnej bezpečnosti a tiež bezpečnosti iných osôb, zvlášť na svahoch, nerovnom, klzkom a nestabilnom teréne.
• V prípade, ak stroj postúpite alebo požičiate iným osobám, uistite sa, že sa používatel' oboznámil s pokynmi na použitie uvedenými v tomto návode.

2.2 PRÍPRAVNÉ ÚKONY

Osobné ochranné prostriedky (OOP)

• Používajte vhodný odev, odolnú pracovní protišmykovú obuv a dlhé nohavice. Nepracujte bosí alebo v otvorených sandáloch. Používajte chrániče sluchu.
• Použitím akustických ochranných prostriedkov môže dôjst' k zníženiu schopnosti počut' prípadné výstrahy (volanie alebo alarm). Venujte maximálnu pozornosť dianiu okolo pracovného priestoru.
• Nemajte na sebe šály, plášte, náhrdelníky, náramky, odev s vol'nými časťami alebo odev so šnúrkami alebo kravatou a akékol'vek visiace alebo vol'né doplnky všeobecne, pretože by sa mohli zachytit do stroja alebo do predmetov a materiálov, ktoré sa nachádzajú na pracovisku.
• Dlhé vlasy vhodným spôsobom zopnite.

Pracovný priestor / Stroj

- Dôkladne prezrite celú pracovnú plochu a odložte z nej všetko, čo by mohlo byť vymrštené strojom, alebo by mohlo poškodit kosiace zariadenie / otáčajúce sa súčasti (kamene, vetvy, železné drôty, kosti atd').

• Palivo skladujte na bezpečnom mieste, v homologovaných nádobách určených pre toto použitie, v dostatočnej vzdialenosti od zdrojov tepla alebo vol'ného plameňa.
• Nádoby a priestor pre skladovanie benzínu nechávajte očistené od zvyškov trávy, lístia alebo nadmerného mazacieho tuku.
• Nenechávajte nádoby na pohonné látky v dosahu detí.
• Nefajčite počas plnenia alebo doplňovania paliva, ani pri inej manipulácii s palivom.
• Palivo doplňujte s použitím lievika, a to výhradne na otvorenom priestore.
• Vyhnite sa vdychovaniu výparov paliva.
• Neodkladajte uzáver palivovej nádržky a nedoplňujte palivo pri zapnutom motore, alebo ak je motor príliš teplý.
• Uzáver palivovej nádržky otvárajte pomaly a nechajte postupne uniknúť vnútorný tlak.
• Nepribližujte sa k hrdlu palivovej nádrže s otvoreným ohňom, kvôli kontrole jej obsahu.
• Ak dôjde k úniku paliva, neštartujte motor, ale presuňte stroj z miesta, kde došlo k úniku paliva a kým sa rozliate palivo nevyparí a pary sa nerozptýlia, zabráňte možnosti vzniku požiaru.
• Okamžite vyčistite všetky stopy po palive vyliatom na stroj alebo na zem.
• Vždy nasad'te na pôvodné miesto a riadne dotiahnite uzáver palivovej nádrže a nádoby na palivo.
• Neuvádzajte stroj do činnosti na mieste, kde bolo doplňané palivo; motor môže byť naštartovaný minimálne 3 metre od miesta, kde sa doplňovalo palivo.
• Zamedzte kontakt paliva s oblečením, pokial' sa tak stane, pred spustením motora sa prezlečte.

2.3 POČAS POUŽITIA

Pracovný priestor

- Nespúšťajte motor v uzavretých priestoroch, kde sa môžu hromadiť nebezpečné výpary oxidu uhol'natého. Štartovanie musí prebiehať na otvorenom a dobre vetranom priestore! Pamätajte vždy na to, že výfukové plyny sú jedovaté.

• Počas štartovania stroja nesmerujte výfuk a tým aj výfukové plyny voči horl'avým materiálom.
• Nepoužívajte stroj v prostredí s rizikom výbuchu, v prostredí s horl'avými kvapalinami, plynmi alebo prachom. V elektrických kontaktoch alebo pri mechanickom trení môžu vznikať iskry, ktoré môžu zapáliť prach alebo výpary.

- Pracujte len pri dennom svetle alebo pri dobrom umelom osvetlení.

- Zabezpečte, aby sa v pracovnom priestore nenachádzali osoby, deti a zvieratá. Je potrebné, aby boli deti pod dohl'adom dospelej osoby.

- Nepracujte, ak je tráva mokrá, v daždi a pri riziku búrky, hlavne ak je pravdepodobný výskyt bleskov.

- Venujte mimoriadnu pozornosť nepravidelnostiam terénu (hrbole, priekopy), svahom, skrytým nebezpečenstvám a prítomnosti prípadných prekážok, ktoré by mohli obmedzovať viditel'nosť.

- Venujte veľkú pozornosť blízkosti zrázov, priekop alebo medzí. Ked' jedno z kolies prejde za okraj, alebo keď okraj poklesne, stroj sa môže prevrátiť.

- Venujte pozornosť svahovitému terénu, ktorý vyžaduje mimoriadnu pozornosť, aby sa zabránilo prevráteniu alebo strate kontroly nad strojom. Hlavné dôvody straty kontroly nad strojom sú:

– Nedostatočná pril'navosť kolies
– Príliš vysoká rýchlost
– Nevhodný spôsob brzdenia
– Nevhodné použitie stroja
– Nedostatočné znalosti o možných dôsledkoch jazdy pri zlých podmienkach terénu
– Nesprávne použitie stroja v úlohe t'ažného vozidla.

- Pri používaní stroja v blízkosti ulice venujte pozornosť dopravnej situácii.

- Aby ste sa vyhli riziku vzniku požiaru, nenechávajte stroj zastavený so zapnutým motorom vo vysokom trávnom poraste.

Pravidlá správania sa

• Počas jazdy a počas pracovnej činnosti sa nerozptyľujte a zostaňte náležite sústredení.
• Bud'te opatrní pri použití spätného chodu alebo pohybe dozadu. Pred spätným chodom i počas neho sa presvedčte, či v ceste nestoja žiadne prekážky.
• Ked' t'aháte náklad alebo používate t'azké prídavné zariadenia, venujte pozornosť nasledujúcim pokynom: – Na uchytenie t'azných tyčí používajte len na to určené úchytné body;

– Obmedzujte náklad len na taký, ktorý je možné bezproblémovo kontrolovať – vyhnite sa prudkému zatáčaniu; venujte pozornosť spätnému chodu; – v prípadoch uvedených v návode použite vyrovnávacie závažie alebo závažie na kolesá.

• Venujte pozornosť použitiu zberných košov a príslušenstva, ktoré by mohlo narušit stabilitu stroja, hlavne na svahoch.
• Udržujte ruky a chodidlá neustále v dostatočnej vzdialenosti od kosiaceho zariadenia, a to počas štartovania i počas použitia stroja.
• Upozornenie: Kosiace zariadenie sa otáča ešte pár sekúnd po jeho vyradení alebo po vypnutí motora.
• Venujte pozornosť montážnemu celku kosiaceho zariadenia s viac ako jedným kosiacim zariadením, pretože jedno otáčajúce sa kosiace zariadenie môže spôsobit' otáčanie ostatných kosiacich zariadení.
• Stále sa zdržujte v dostatočnej vzdialenosti od výstupného otvoru.
• Nedotýkajte sa častí motora, ktoré sa počas použitia ohrievajú. Hrozí riziko popálenia!
• Aby ste sa vyhli riziku vzniku požiaru, nenechávajte stroj zastavený so zapnutým motorom vo vysokom trávnom poraste.

⚠ V prípade poškodenia alebo nehody počas pracovnej činnosti okamžite zastavte motor a oddial'te stroj, aby sa zabránilo d'alším škodám; v prípade nehôd s ublížením na zdraví tretích osôb okamžite aplikujte postupy prvej pomoci najvhodnejšie pre danú situáciu a obrátte sa na zdravotné stredisko ohľadne potrebného ošetrenia. Odstráňte akúkol'vek sutinu, ktorá by mohla spôsobit' škody a poranit' osoby alebo zvieratá, ponechaných bez dozoru.

Obmedzenia použitia

• Nikdy nepoužívajte stroj, ked' sú poškodené ochranné kryty, ked' chýbajú alebo ked' nie sú správne umiestnené (zberný kôš, ochranný kryt bočného vyhadzovania alebo ochranný kryt zadného vyhadzovania).
• Nepoužívajte stroj ked' príslušenstvo/nástroje nie sú namontované v určených miestach.
• Nevypínajte, nevyrad'ujte a nedemontujte prítomné bezpečnostné prvky/mikrospínače, ani ich nevyrad'ujte z činnosti.
• Nemeňte nastavenia motora ani ho nepreťažujte Ak motor pracuje s nadmerným množstvom otáčok, narastá riziko ublíženia na zdraví
• Nevystavujte stroj nadmernej námahe a nevykonávajte s malým strojom náročné práce; použitie vhodného stroja znižuje riziká a zlepšuje kvalitu práce.

- Tento stroj nie je homologizovaný pre použitie na verejných komunikáciách. Môže byť používaný (v zmysle Dopravných predpisov) iba na súkromných pozemkoch, mimo verejnej dopravy.

2.4 ÚDRŽBA A SKLADOVANIE

Vykonávanie pravidelnej údržby a správneho skladovania zaistuje zachovanie bezpečnosti stroja a úrovne jeho výkonnosti.

Údržba

• Nikdy nepoužívajte stroj, ktorý ma opotrebované alebo poškodené časti. Chybné alebo opotrebované časti musia byť nahradené a nikdy nesmú byť opravované.
• Aby sa znížilo riziko vzniku požiaru, pravidelne kontrolujte, či nedochádza k úniku oleja a/alebo paliva.
• Počas nastavovania stroja si dávajte pozor, aby vám neuviazli prsty medzi pohybujúce sa kosiace zariadenie a pevné časti stroja.

⚠️ Úrovne hluku a vibrácií, uvedené v tomto návode, predstavujú maximálne hodnoty počas použitia stroja. Nevyvážený kosiaci prvok, príliš vysoká rýchlost pohybu a nedostatočná údržba výrazne ovplyvňujú akustické emisie a vibrácie. Preto je potrebné prijať preventívne opatrenia na odstránenie možných škôd, spôsobených vysokým hlukom a namáhaním v dôsledku vibrácií; vykonávajte pravidelnú údržbu stroja, používajte chrániče sluchu a popri pracovnej činnosti si doprajte oddych.

Skladovanie

• Neumiestňujte stroj s palivom v palivovej nádrži do miestnosti so silným zdrojom tepla, ktoré by mohlo byť príčinou vzniku iskry alebo by mohlo spôsobit' zapálenie výparov paliva.
• Kvôli zníženiu rizika požiaru nenechávajte nádoby s odpadovými materiálmi vo vnútri miestnosti.

2.5 OCHRANA ŽIVOTNÉHO PROSTREDIA

Ochrana životného prostredia musí predstavovať významný a prioritný aspekt použitia stroja, v prospech civilného občianskeho spolunažívania a prostredia, v ktorom žijeme.

• Dbajte na to, aby ste pri používaní stroja nerušili vašich susedov. Stroj používajte vo vhodnom čase (nie skoro ráno alebo neskoro večer, kedy by to mohlo rušiť iné osoby).
• Dôkladne dodržujte miestne normy pre likvidáciu obalov, olejov, paliva, filtrov, opotrebovaných súčastí alebo

akýchkol'vek látok so silným dopadom na životné prostredie; tieto odpadky nesmú byť odhodené do bežného odpadu, ale musia byť separované a odovzdané do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov.

• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu.
• Pri vyrad'ovaní stroja z prevádzky ho nenechávajte vol'ne v prírode, ale obráťte sa na zberné stredisko v súlade s platnými miestnymi predpismi.

3. OBOZNÁMENIE SA SO STROJOM

3.1 OPIS STROJA A URČENÉ POUŽITIE

Stroj je kosačka so sediacou obsluhou.

Tento stroj je vybavený motorom, ktorý uvádza do činnosti kosiace zariadenie, chránené ochranným krytom, a prevodovou jednotkou, ktorá zabezpečuje pohyb stroja. Stroj je vybavený:

– hydrostatickým prevodom pre pohyb dopredu a spät's plynulou reguláciou („Hydro“), a náhonom na dve kolesá (2WD) alebo na štyri kolesá (4WD).

Používatel' je schopný obsluhovať stroj a používať hlavné ovládacie prvky tak, že vždy zostane sedieť na mieste vodiča.

Bezpečnostné prvky namontované na stroji zaistujú zastavenie motora a kosiaceho zariadenia v priebehu niekol'kých sekúnd. 6.2.2).

3.1.1 Určené použitie

Tento stroj bol navrhnutý a vyrobený na kosenie trávy.

Vo všeobecnosti je možné povedať, že tento stroj je určený pre:

1. kosenie trávy a zber do zberného koša
2. kosenie trávy a jej zadné vyhadzovanie na zem
3. kosenie trávy, jej posekanie nadrobno a jej ponechanie na teréne (mulčovanie).
4. kosenie trávy a jej bočné vyhadzovanie

Použitie špeciálneho príslušenstva, ktoré je určené výrobcom ako originálna výbava, alebo použitie volitelného príslušenstva, umožňuje vykonať túto pracovnú činnosť v rôznych prevádzkových režimoch, ktoré sú ilustrované v tomto návode, alebo v pokynoch, ktoré sú dodávané spolu s konkrétnym príslušenstvom. Taktiež aplikácia prídavného zriadenia (ak je odporúčané Výrobcom) môže rozšířit použitie o d'alšie funkcie v rámci obmedzení a podmienok uvedených v pokynoch, ktoré sú dodávané spolu s daným príslušenstvom.

3.1.2 Nevhodné použitie

Akékol'vek iné použitie, ako je uvedené vyššie, môže byť nebezpečné a môže spôsobit' poranenie osôb a/alebo škody na majetku. Za nevhodné použitie sa považuje (napríklad, ale nielen):

– preprava d'alších osôb, detí alebo zvierat, ktoré by mohli spadnúť a spôsobit’ si tak vážne zranenia alebo ohroziť bezpečnosť jazdy;
– tahanie alebo tlačenie bremien bez použitia náležitého príslušenstva, určeného na tahanie;
– prechádzanie strojom po nestabilných, klzkých, zamrznutých, skalnatých alebo nesúvislých terénoch, mlákach alebo mokradiach, kde nie je možné zhodnotiť pevnosť terénu;
– uvedenie kosiaceho zariadenia do činnosti na miestach bez trávnatého porastu;
– používanie stroja na zber lístia lebo sutiny.

DÔLEŽITÁ INF. Nevhodné použitie stroja bude mať za následok zrušenie záruky a odmietnutie akejkoľvek zodpovednosti zo strany výrobcu, pričom všetky následky za škody alebo za ublíženie na zdraví samotného používatel’a alebo tretích osôb bude znášať používatel’.

Tento stroj je určený pre spotrebitel'ov – neprofesionálnych používatel'ov. Je určený pre „domácich majstrov“.

DÔLEŽITÁ INF. Stroj musí byť používaný jediným členom obsluhy.

3.2 VÝSTRAŽNÉ SYMBOLY

na stroji sú vyznačené viaceré symboly (obr. 2). Ich funkciou je pripomenút obsluhe chovanie, ktoré je potrebné dodržiavať, aby ho používala s potrebnou pozornosťou a opatrnosťou.

Nepracujte bez namontovaného ochranného krytu zadného vyhadzovania alebo zberného koša. (Len pri modeloch so zadným zberom

Nebezpečenstvo!

Nepoužívajte stroj na svahoch so sklonom väčším ako 10°

Nebezpečenstvo!

Zmrzačenie: Uistite sa, že deti sa nachádzajú d'aleko od stroja počas chodu motora

Riziko porezania

Kosiace zariadenia v prevádzke. Nevkladajte ruky ani chodidlá do častí s kosiacimi súčasťami

Upozornenie! Udržujte bezpečnú vzdialenost od horúcich povrchov

Nevystupujte na stroj tak, že šliapnete na ochranné prvky kosiacich zariadení

štítky alebo výstražné štítky, ktoré sa stali nečitatel'nými, je potrebné vymenit'. Požiadajte o nové štítky vo vašom autorizovanom servisnom stredisku.

3.3 IDENTIFIKAČNÝ ŠTÍTOK

Identifikačný štítok obsahuje nasledovné údaje (obr. 1):

1. Úroveň akustického výkonu
2. Označenie zhody CE
3. Rok výroby
4. Typ stroja
5. Výrobné číslo
6. Názov a adresa výrobcu
7. Kód výrobku
8. Menovitý výkon a max. rýchlost' funkčného motora
9. Hmotnosť stroja s prázdnou nádržou v kg
10. Typu náhonu:

Identifikačné údaje stroja prepíšte do príslušných polí štítku uvedenom na zadnej strane obalu.

DÔLEŽITÁ INF. Príklad vyhlásenia o zhode sa nachádza na poslednej strane návodu.

3.4 HLAVNÉ ČASTI

Stroj sa skladá z nasledovných hlavných častí, ktoré slúžia na nasledovné funkcie (obr. 1)

A. Motor: Slúži na pohon kosiacich zariadení a tiež náhonu kolies; jeho vlastnosti a zásady používania sú opísané v osobitnom návode
B. Montážny celok kosiacich zariadení: ide o celok tvorený ochranným krytom, pod ktorým sa nachádza rotačné kosiace zariadenie.
C. Kosiace zariadenia: Sú to prvky určené na kosenie trávy; lopatky umiestnené na ich koncoch napomáhajú k nasmerovaniu pokosenej trávy smerom k vyhadzovaciemu kanálu.
D. Ochranný kryt zadného vyhadzovania (k dispozícii ako volitel'né príslušenstvo): Môže byť namontovaný namiesto zberného koša a zabraňovať tak vymršťovaniu prípadných cudzích predmetov, ktoré sa dostali medzi nože, d'aleko za stroj (len pri modeloch so zadným zberom).
E. Vychyl'ovač bočného vyhadzovania: Popri funkcií bočného vyhadzovania trávy na zem je súčasne aj bezpečnostným prvkom, ktorý zabraňuje vymršteniu predmetov zachytených kosiacim zariadením do väčšej vzdialenosti od stroja (len pri modeloch s bočným vyhadzovaním).
F. Zberný kôš: popri funkcií zberu pokosenej trávy je súčasne aj bezpečnostným prvkom, ktorý zabraňuje vymršteniu predmetov zachytených kosiacim

zariadením do väčšej vzdialenosti od stroja (len pre modely so zadným zberom).

G. Vyhadzovací kanál je spojovací prvok medzi kosiacimi zariadeniami a zberným košom (len pri modeloch so zadným zberom).

H. Sedadlo vodiča: je to pracovné miesto pre obsluhu a je vybavené senzorom, ktorý signalizuje prítomnosť vodiča, kvôli aktivovaniu príslušných bezpečnostných zariadení.

I. Volant: slúži na ovládanie natočenia predných kolies.

J. Predný nárazník: poskytuje ochranu predným častiam stroja.

K. Akumulátor: Dodáva energiu potrebnú na naštartovanie motora; jeho vlastnosti a zásady používania sú opísané v osobitnom návode

4. MONTÁŽ

⚠ Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržujte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

Zo skladovacích a prepravných dôvodov nie je stroj kompletne zmontovaný priamo vo výrobnom závode. Pre jeho uvedenie do prevádzky je potrebné rozbaliť jednotlivé časti a zmontovať ich podľa nasledujúcich pokynov.

Vybalenie a dokončenie montáže musí byť vykonané na rovnom, pevnom povrchu, s dostatočným priestorom na manipuláciu so strojom a obalom, vždy s využitím vhodných nástrojov. Nepoužívajte stroj skôr, než vykonáte pokyny oddielu „MONTÁŽ“.

4.1 JEDNOTLIVÉ ČASTI PRE MONTÁŽ

V obale sa nachádzajú aj komponenty pre montáž, uvedené v zozname, v nasledujúcej tabul'ke:

	Opis
1 Volant
2 Kryt palubnej dosky a komponenty montáže volantu
3 Sedadlo vodiča
4 Predný nárazník (ak je súčasťou)
5 Kôš so spojovacím materiálom a návo-dom (iba pre modely TS-TX-TH) (len pri modeloch so zadným zberom)

6 Podpery koša a príslušenstvo na skom- pletovanie a montáž (len pri modeloch so zadným zberom)

7 Vychyl'ovač bočného vyhadzovania (len pri modeloch s bočným vyhadzovaním)

8 Bočné zosilnenie kosiacich zariadení (ak je súčasťou)

9 Vrecúško s:- návodom a dokumentami;- spojovacím materiálom pre montáž sedadla;- výbava pre montáž vychyl'ovača boč- ného vyhadzovania (len pri modeloch s bočným vyhadzovaním)- spojovacie skrutky pre káble akumu- látora- 2 kl'úče zapal'ovania- 1 náhradnú poistku s hodnotou 10 A

10 Súprava na mulčovanie (len pri mode- loch s bočným vyhadzovaním) (ak je súčasťou)

4.1.1 Rozbalenie

1. Opatrne otvorte obal a venujte pozornosť zabráneniu straty jednotlivých častí.

2. Prečítajte si dokumentáciu, ktorá sa nachádza v škatuli, vrátane tohto návodu.

3. Vyberte zo škatule všetky nenamontované súčasti.

4. Vyberte stroj z obalu za dodržania nižšie uvedených opatrení: – premiestnite kosiace zariadenia do maximálnej výšky (ods. 5.11), aby sa zabránilo jeho poškodeniu pri zostupe stroja zo základnej palety; – Spustte stroj zo základnej palety.

5. Zarad'te odistovaciu páku zadného prevodu do polohy „odblokovaná“ (čl. 5.4).

4.2 MONTÁŽ VOLANTU

1. Umiestnite stroj na vodorovnú plochu a vyrovnajte predné kolesá.
2. Odstráňte pomocou skrutkovača stredový kryt (obr. 3.B) volantu (obr. 3.A).

3. Nasad'te volant (obr. 3.A) na vyčnievajúci hriadel' (obr. 3.C), otočte ho tak, aby boli jeho lúče otočené smerom k sedadlu, zatlačte ho až do zapadnutia náboja volantu do kolíkov zástrčky (obr. 3.D).

4. Zafixujte volant skrutkou (obr. 3.E) a podložkami (obr. 3.F) a (obr. 3.G) dodávanými v príslušenstve v označenom poradí.

5. Dotiahnite skrutku na doraz (obr. 3.E) pomocou trubicového kl'úča.

6. Nasad'te kryt volantu (obr. 3.B) tak, aby zaklapli jednotlivé spoje.

4.3 MONTÁŽ SEDADLA

Posuňte regulačnú páku (obr. 4.C) smerom nahor, nasuňte sedadlo (obr. 4.A) na kol'ajnicu (obr. 4.B) zo strany volantu, až pokým nezapadne do niektorej zo šiestich polôh. Sedadlo ostane po tomto úkone stabilne upevnené a nevysunie sa, pokial' nedôjde k stlačením páky (obr. 4.D) k jeho uvol'neniu.

4.4 MONTÁŽ A PRIPOJENIE AKUMULÁTORA

1. Použitím skrutiek z príslušenstva pripojte naznačeným spôsobom najprv červený kábel (obr. 5.C) ku kladnému pólu (+) a následne čierny kábel (obr. 5.D) k zápornému pólu (−).
2. Namontujte pružinu (obr. 5.B), ktorá pridržiava akumulátor, dbajte na správne usporiadanie káblov pred akumulátorom, aby nedošlo k ich poškodeniu pružinou (obr. 5.B).

DÔLEŽITÁ INF. Dbajte na to, aby bol akumulátor stále úplne nabitý. Pri jeho nabíjaní sa riad'te pokynmi uvedenými v samostatnom návode k akumulátoru.

DÔLEŽITÁ INF. Aby nedošlo k aktivovaniu ochrany elektronickej karty, nikdy nespúšt'ajte motor pred úplným nabitím akumulátora!

4.5 MONTÁŽ PODPIER ZBERNÉHO KOŠA

Namontujte dve podpery (obr. 6.A) na zadnú dosku (obr. 6.B), pre každú podperu použite označeným spôsobom tri skrutky (obr. 6.C) dodávané v príslušenstve, nezablokujte pri tom príslušné matice (obr. 6.D). Zaveste na podpery hornú časť (obr. 6.E) rámu zberného koša, vo vzťahu k zadnej doske ho umiestnite do stredovej polohy (obr. 6.B). Nastavte pozíciu oboch podpier (obr. 6.F) k dorazu (obr. 6.G) tak, že pri otáčaní rámu zberného koša sa bude čap (obr. 6.H) správne pohybovať vo svojej dráhe (obr. 6.I). Ešte raz sa presvedčte, že rám (obr. 6.E) je správne vycentrovaný vo vzťahu k zadnej doske (obr. 6.B) a že jeho rotačný pohyb sa vykonáva správnym spôsobom ako je opísané vyššie, potom utiahnite na doraz upevňovacie skrutky (obr. 6.C) a matice (obr. 6.D).

4.6 ODSTRÁNENIE DRŽIAKA ZÁVESNÉHO HÁKA ZBERNÉHO KOŠA

Pri preprave je závesný hák (obr. 7.A) zberného koša uchytený o zadnú dosku prostredníctvom držiaka (obr. 7.B). Tento držiak musí byť pred pokračovaním montáže podpier zberného koša odstránený a nesmie byť viac použitý.

4.7 MONTÁŽ PREDNÉHO NÁRAZNÍKA

• Nárazník typu „l“
• Nárazník typu „Il“
• Namontujte predný nárazník (obr. 8.A) na spodnú časť podvozka (obr. 8.B) použitím štyroch skrutiek (obr. 8.C).

4.8 MONTÁŽ ZBERNÉHO KOŠA

- Pre model TC

1. Najprv namontujte rám, pripojte hornú časť (obr. 9.A) na dolnú časť (obr. 9.B), použite dodávané skrutky a matice (obr. 9.C) ako je vyznačené. Umiestnite do správnej polohy rohové platne (obr. 9.D) a (obr. 9.E), dbajte na pravú (R↑) a l'avú (L↑) orientáciu a upevnite ich na rám pomocou štyroch samorezných skrutiek (obr. 9.F).

2. Len pre modely s elektrickým

vyklápaním: Namontujte dva valce (obr. 9.G) na pánty držiakov (obr. 9.H), dbajte pritom na to, aby bol prstenec správne otočený smerom k držiaku, a upevnite ich pomocou elastických krúžkov (obr. 9.I). Namontujte držiaky na prednú časť rámu (obr. 9.B) s pomocou skrutiek a matíc (obr. 9.J).

1. Vložte rám do plátenného puzdra (obr. 9.K), dbajte na jeho správnu polohu po obvode základne. Upevnite všetky plastové profily rámu pomocou skrutkovača (obr. 9.L).
2. Vložte rúčku (obr. 9.M) do otvorov na kryte (obr. 9.N), upevnite všetko na rám pomocou skrutiek (obr. 9.O) aj samorezných skrutiek (obr. 9.P) tak ako je vyznačené.
3. Namontujte posilňujúcu traverzu (obr. 9.Q) pod rám prostredníctvom skrutiek a matíc (obr. 9.R) tak, aby bola plochou stranou natočená k plátnu. Vložte páku na vyprázdnenie (obr. 9.S) na jej miesto a namontujte zastavovaciu skrutku (obr. 9.T) a príslušnú maticu (obr. 9.U).

Nastavte polohu osi páky (obr. 10.A) do priehlbiny na platničkách (obr. 10.B) a upevnite do držiakov zberného koša (obr. 10.C) pomocou dodávaných skrutiek a matíc (obr. 10.D) v poradí znázornenom na obrázku. Spojte konce tyče (obr. 10.E) zdvíhacieho piesta s pákou (obr. 10.F) prostredníctvom pántu (obr. 10.G) a namontujte elastické krúžky (obr. 10.H). Pred namontovaním zberného koša na držiaky sa uistite, či sa páky na vyklápanie pohybujú správnym spôsobom.

4.10 MONTÁŽ BOČNÝCH OCHRANNÝCH PRVKOV KOSIACEHO ZARIADENIA (AK SÚ SÚČASŤOU)

Namontujte ochranné prvky (obr. 11.A) prostredníctvom dodávaných skrutiek (obr. 11.B) a matíc (obr. 11.C) podľa vyznačených pokynov pere každý typ stroja.

4.11 MONTÁŽ VYCHYLOVAČA BOČNÉHO VYHADZOVANIA (LEN PRI MODELOCH S BOČNÝM VYHADZOVANÍM)

1. Zvnútra vychyl'ovača bočného vyhadzovania (obr. 12.A) namontujte pružinu (obr. 12.B) zasunutím koncovej časti (obr. 12.B.1) do otvoru a jej pootočením tak, aby boli pružina (obr. 12.B) i koncová časť (obr. 12.B.2) riadne uložené v príslušných miestach uloženia.
2. Umiestnite vychyl'ovač bočného vyhadzovania (obr. 12.A) do polohy podl'a držiakov (obr. 12.C) montážneho celku kosiacich zariadení a pomocou skrutkovača otočte druhú koncovú časť (obr. 12.B.2) pružiny (obr. 12.B) tak, aby sa dostala na vonkajšiu stranu vychyl'ovača bočného vyhadzovania.

3. Zasuňte čap (obr. 12.D) do otvorov v držiakoch (obr. 12.C) a vo vychyl'ovači bočného vyhadzovania tak, aby prechádzal vnútrom závitov pružiny (obr. 12.B), až do úplného vysunutia dierovanej koncovej časti s otvormi z najvnútornejšieho držiaka.

4. Zasuňte závlačku (obr. 12.E) do otvoru (obr. D.1) čapu (obr. 12.D) a otočte čap o potrebný uhol do polohy, v ktorej bude možné ohnúť dve koncové časti (obr. 12.E.1) závlačky (pomocí klieští), aby sa nemohli vyvliecť a spôsobit vysunutie čapu (obr. 12.D).

⚠️ Uistite sa, že pružina pracuje správne, stabilným pridržaním vychyl'ovača bočného vyhadzovania v zníženej polohe, a že je čap dostatočne zasunutý, bez možnosti náhodného vysunutia.

DÔLEŽITÉ Pri modeloch s možnosťou bočného vyhadzovania: uistite sa, že je ochranný kryt bočného vyhadzovania (obr. 21.A) v zníženej polohe a že je zaistený bezpečnostnou pákou (obr. 21.B).

DÔLEŽITÉ Pred demontážou alebo vykonaním úkonov údržby vychyl'ovača zatlačte bezpečnostnú páku (obr. 21.B) a zdvihnite ochranný kryt bočného vyhadzovania (obr. 21.A) tak, aby bolo možné vykonať demontáž.

POZNÁMKA Pri demontáži vychyl'ovača postupujte v opačnom poradí úkonov ako pri jeho montáži.

5. OVLÁDACIE PRVKY

5.1 BRZDOVÝ PEDÁL

Pedál aktivuje brzdu zadných kolies (obr. 13.A, 14.A)

5.2 PEDÁL JAZDY VPRED

Prostredníctvom tohto pedála sa aktivuje náhon kolies a ovláda sa rýchlost stroja pri pohybe vpred (obr. 13.B, 14.B):

Prostredníctvom tohto pedála sa náhon spätného chodu a ovláda sa rýchlost stroja (obr. 13.C, 14.C):

1. Spätný chod. Zvýšenie tlaku na pedál má za následok postupné zvýšenie rýchlosti stroja.
   Zaradenie spätného chodu je potrebné vykonávať až po úplnom zastavení stroja.
2. Poloha neutrálu. Po uvol'není pedála dôjde automaticky k jeho návratu do polohy neutrálu.

1. Zaradený náhon: pre všetky podmienky použitia za jazdy i počas kosenia.

1. Vyradený náhon: výrazne obmedzuje námahu potrebnú pre ručné premiestnenie stroja pri vypnutom motore.

DÔLEŽITÁ INF. Aby nedošlo k poškodeniu prevodového zariadenia, je potrebné vykonávať tento úkon len pri vypnutom motore, a pedálmi (obr. 13.B, 13.C, 14.B, 14.C) v polohe neutrál.

- Len pre model 4WD

Premiestnenie stroja je možné jednoducho vykonať iba späť, aj ked' je zadný prevod odblokovaný.

5.5 PREPÍNAČ S KL'ÚČOM

Kl'úč aktivuje / deaktivuje zapnutie stroja

1. Poloha zastavenia. Po prepnutí kl'úča do tejto polohy dôjde k okamžitému vypnutiu stroja.

1. Poloha chodu. Všetky funkcie sú aktivované

1. Poloha štartovania. Slúži na zapnutie štartéra a na naštartovanie stroja. Po uvol'není kl'úča v polohe štartovania dôjde automaticky k jeho návratu do polohy chodu.

5.6 OVLÁDACÍ PRVOK PLYNU

Reguluje počet otáčok motora.

Podl'a typu motoru môže byť ovládač plynu dvojakého typu:

Označené polohy zodpovedajú :

1. ovládaciemu prvku Sýtiča – pre štartovanie za studena. (ak je súčasťou) Používa sa pri zapnutí motora za studena Poloha „SÝTIČ“ slúži na obohatenie palivovej zmesi a je potrebné ju používať výhradne na nevyhnutne potrebný čas.

2. Maximálne otáčky motora Používa sa vždy pri štartovaní stroja, počas činnosti a počas kosenia trávy.

3. Minimálne otáčky motora Používa sa počas státia, ked' je motor dostatočne zahriaty.

POZNÁMKA Pri presune zvol'te polohu medzi označeniami „korytnačka“ a „zajac“.

POZNÁMKA Niektoré modely sú vybavené systémom, ktorý automaticky kontroluje polohu sýtiča v karburátore počas zapnutia motora a zahrievania.

5.7 PÁKA PARKOVACEJ BRZDY

Parkovacia brzda zabraňuje pohybu stroja po jeho zaparkovaní.

Ide o páku s nasledujúcimi dvoma polohami (obr. 15.D):

1. Vyradená brzda Na vyradenie parkovacej brzdy stlačte pedál (obr. 13 .A,1 4 .A). Páka sa vráti do polohy vyradenej brzdy.

1. Brzda zaradená na zaradenie parkovacej brzdy stlačte na doraz pedál (obr. 13.A, 14.A) a posuňte páku do polohy zaradenej brzdy; po zdvihnutí nohy z pedála zostane pedál zablokovaný v polohe stlačenia.

5.8 VYPÍNAČ SVETLOMETOV

Tlačidlom (obr. 15.E) sa ovláda zapínanie svetlometov, ak je kl'úč (obr. 15.A) v polohe „CHOD“.

5.9 OVLÁDACÍ PRVOK ZARADENIA A VYRADENIA KOSIACICH ZARIADENÍ

Tento ovládač umožňuje zaradenie kosiacich zariadení prostredníctvom elektromagnetickej spojky.

1. Zaradené kosiace zariadenia Hríbový vypínač vytiahnutý (obr. 15.F.1) alebo stlačené tlačidlo (obr. 15.F.2).

1. Vyradené kosiace zariadenia Hríbový vypínač zatlačený (obr. 15.F.1)alebo tlačidlo uvol'nené (obr. 15.F.2).

⚠️ Vyradením kosiacich zariadení sa súčasne aktivuje brzda, ktorá zastaví ich rotáciu behom niekol'kých sekúnd.

POZNÁMKA Stav „Kosiace zariadenia zaradené“ je signalizovaný zapnutím kontrolky (obr. 16.A).

POZNÁMKA Ak pri zaradení nožov nie sú dodržané príslušné bezpečnostné pokyny, dôjde k vypnutiu motora alebo k zabráneniu jeho opätovného naštartovania (pozri odsek 6.2.2).

5.10 TLAČIDLO PODMIEŇOVACIEHO SIGNÁLU KOSENIA PRI SPÄTNOM CHODE

Držaním stlačeného tlačidla (obr. 15.G) je možný spätný chod so zaradenými kosiacimi zariadeniami bez toho, aby došlo k zastaveniu motora.

5.11 OVLÁDAČE NASTAVENIA VÝŠKY KOSIACICH ZARIADENÍ

- Ovládanie pákou

Prostredníctvom páky sa vykonáva zdvihnutie alebo spustenie kosiacich zariadení, ktoré môžu byť nastavené do 7 rôznych polôh výšky kosenia (obr. 15.H).

Páka má sedem polôh označených na príslušnom štítku od „1“ do „7“, ktoré zodpovedajú počtu nastavení výšky kosenia v rozmedzí od 3 do 9 cm.

Na zmenu výšky kosenia z jednej na druhú je potrebné stlačit odblokovávacie tlačidlo umiestnené na jej špici.

• Ovládanie pákou a otočným ovládačom Prostredníctvom páky (obr. 15.H) sa vykonáva zdvihnutie alebo spustenie kosiacich zariadení.
• Poloha „A“ Kosiace zariadenia zdvihnuté
• Poloha „B“ Kosiace zariadenia spustené

Otočný ovládač (obr. 15.I) umožňuje nastavenie kosiacich zariadení do 9 výšok, ktoré zodpovedajú počtu nastavení výšky kosenia v rozmedzí od 2 do 10 cm.

Tento ovládač umožňuje udržiavať požadovanú rýchlost pohybu vpred bez potreby stlačenia pedála (obr. 13.B, 14.B). Ovládač má dve polohy:

1. Stlačené Ovládač vyradený (deaktivovaný)

2. Vytiahnuté Ovládač zaradený (aktívny)

3. Aktivovaním ovládača počas jazdy vpred udržuje stroj momentálnu rýchlost dosiahnutú v daný moment, bez nutnosti tlačit na pedál (obr 13.B, 14.B).

4. Nie je možné použit' ovládač pre spätný chod stroja.
5. Pri zapnutom ovládači nie je možné aktivovať pedál spätného chodu (obr 13.C, 14.C).

POZNÁMKA Na úsekoch so stúpaním alebo klesaním sa môže rýchlost’ líšit’ od tej, ktorá bola nastavená počas jazdy na rovine. Na vyradenie ovládača a obnovenie ovládania pomocou pedála (obr. 13.B, 14.B) stačí:

• stlačit' pedál (obr. 13.B, 14.B); alebo
• stlačit' brzdový pedál (obr. 13.A, 14.A).

V oboch prípadoch sa hríbové tlačidlo automaticky vráti do polohy „Stlačený“.

DÔLEŽITÁ INF. Vyhýbajte sa aktivovaniu hríbového tlačidla na vyradenie ovládača.

5.13 POČÍTADLO (AK JE SÚČASŤOU)

Počítadlo (obr. 15.K) sa aktivuje vždy ked' je kl'úč (obr. 15.A) otočený do polohy „CHOD“ a ukazuje čas fungovania motora.

5.14 POMOCNÁ ZÁSUVKA PRE PRÍSLUŠENSTVO

Umožňuje pripojenie elektrických prístrojov napájaných jednosmerným prúdom s napätím 12 V s maximálnym výkonom 50 W a vybavených vhodnou prípojkou (automobilového typu) (obr. 15.M).

– Zásuvka je pod napätím, len ak je kl'úč (obr. 15.A) otočený v polohe „CHOD“.

5.15 OVLÁDAČ VYKLOPENIA ZBERNÉHO KOŠA

- Ručné ovládanie

Vyklopenie zberného koša sa vykonáva prostredníctvom vyťahovatel’nej páky (obr. 15.L).

Pootočením klúča do polohy „CHOD“, všetky kontrolky súčasne zasvietia na cca pol sekundy (s krátkym zvukovým signálom), čím signalizujú správne fungovanie. Následne kontrolky ukazujú:

Svietiaca kontrolka: kosiace zariadenia sú zaradené (obr. 16.A).

Svietiaca kontrolka: parkovacia brzda je zaradená (obr. 16.B).

Svietiaca kontrolka: obsluha neprítomná (obr. 16.C).

Blikajúca kontrolka: Minimálna rezerva paliva v nádrži (obr. 16.D).

Blikajúca kontrolka: Oznamuje anomálie mazaní motora (obr. 16.E). Ihned' zastavte motor, skontrolujte úroveň oleja a spojte sa s autorizovaným servisným centrom.

Svietiaca kontrolka: Chýba zberný kôš alebo zadný ochranný kryt (obr. 16.F).

Svietiaca kontrolka: pri zapnutom motore dochádza k anomáliám nabíjania akumulátora (obr. 16.G).

Blikajúca kontrolka pred zapnutím: akumulátor nie je v stave naštartovať motor. Spojte sa s autorizovaným servisným centrom (obr. 16.G).

Svietiaca kontrolka: prevodovka je v polohe „neutrál“ (obr. 16.H).

• Zvuková signalizácia

Zvukový signál môže byť dvojakého druhu:

- Došlo k aktivácii ochrany elektronickej karty.

- Motor je vypnutý viac ako 30 sekúnd s kl'účom v polohe „CHOD“.

- Zberný kôš je plný.

5.17 DISPLEJ TYPU „II“ A ZVUKOVÁ SIGNALIZÁCIA

Pri otočení kl'úča do polohy „CHOD“, sa všetky ikonky aktivujú súčasne na približne pol sekundy (s krátkym zvukovým signálom), čím signalizujú správne fungovanie displej sa nastaví do funkcie „počítadlo hodín“. Následne kontrolky ukazujú:

Svietiaca kontrolka: kosiace zariadenia sú zaradené (obr. 16.A).

Svietiaca kontrolka: parkovacia brzda je zaradená (obr. 16.B).

Svietiaca kontrolka: obsluha neprítomná (obr. 16.C).

Jednoduchá kontrolka paliva (obr. 16.D).

Blikajúca kontrolka: minimálna rezerva paliva v nádrži.

Kontrolka s ukazovatel'om stavu paliva (obr. 16.D).

Kontrolka ukazuje stav paliva podl'a nasledovného kritéria:

Stav paliva v rozmedzí plná nádrž a polovičný stav.

Stav paliva v rozmedzí polovičný stav a minimálna rezerva.

Stav paliva je na minimálnej rezerve.

POZNÁMKA Minimálna rezerva znamená približne 2 litre paliva, ktoré postačujú na cca 30–40 minút riadnej prevádzky.

Blikajúca kontrolka: Oznamuje anomálie mazaní motora (obr. 16.E). Ihned' zastavte motor, skontrolujte úroveň oleja a spojte sa s autorizovaným servisným centrom.

Svietiaca kontrolka: Chýba zberný kôš alebo zadný ochranný kryt (obr. 16.F) (len pri modeloch so zadným zberom).

Svietiaca kontrolka: pri zapnutom motore dochádza k anomáliám nabíjania akumulátora (obr. 16.G).

Blikajúca kontrolka pred zapnutím: akumulátor nie je v stave naštartovať motor. Spojte sa s autorizovaným servisným centrom (obr. 16.G).

Svietiaca kontrolka: prevodovka je v polohe „neutrál“ (obr. 16.H).

- Prevádzkové funkcie

Stlačte tlačidlo „MODE“, prostredníctvom ktorého sa pristupuje k prevádzkovým funkciám.

Počítadlo hodín (obr. 16.I). Ukazuje celkový počet hodín fungovania motora.

Otáčkomer (obr. 16.K) ukazuje režim otáčok motora prostredníctvom numerických hodnôt alebo radu hviezdičiek, ktoré znamenajú:

Zobrazená hodnota:

< 1 600 motor v minimálnej prevádzke

< 2 500 rýchlost pri presune

2 500 rýchlost' pri kosení

motor v minimálnej prevádzke

rýchlost pri presune

rýchlost pri kosení

POZNÁMKA Blikanie signalizuje, že režim rotácie motora nie je vhodný na kosenie

Hodiny (ak sú súčasťou) (obr. 16.L) Ukazujú čas vo formáte 24 hodín/deň.

Nastavujú sa s kl'účom v polohe „CHOD“ pri vypnutom motore, podl'a nasledovného postupu.

• Viac ráz stlačte tlačidlo „MODE“, až dokým sa nezobrazí ikona hodín.
• Držte tlačidlo „MODE“ stlačené, kým nezačnú blikat' prvé dve cifry (hodina).
• Stlačte jedno z bočných tlačidiel (obr. 16.K,L) ktorým zvyšujete alebo znižujete hodnotu o jeden stupeň.
• Stlačte tlačidlo „MODE“, kým nezačnú blikat d'alšie dve cifry (minúty).
• Stlačte jedno z bočných tlačidiel, ktorým zvyšujete alebo znižujete hodnotu o jeden stupeň.
• Stlačte tlačidlo „MODE“ ktorým ukončíte nastavovanie.

POZNÁMKA Hodiny sú napájané batériou gombíkového typu; po jej vybití sa obrátte na autorizované servisné centrum.

• Zvuková signalizácia

Zvukový signál môže byť dvojakého druhu:

- Došlo k aktivácii ochrany elektronickej karty.

- Motor je vypnutý viac ako 30 sekúnd s kl'účom v polohe „CHOD“.

- Zberný kôš je plný.

5.18 DISPLEJ TYPU „III“ A ZVUKOVÁ SIGNALIZÁCIA

Pri otočení kl'úča do polohy „CHOD“ sa všetky ikonky aktivujú súčasne približne na pol sekundy (s krátkym zvukovým signálom), čím signalizujú správne fungovanie.

Následne ikonky ukazujú:

Svietiaca ikonka: kosiace zariadenia sú zaradené (obr. 16.A).

Svietiaca ikonka: parkovacia brzda je zaradená (obr. 16.B).

Svietiaca kontrolka: obsluha neprítomná (obr. 16.C).

Ikonka s ukazovatel'om stavu paliva (obr. 16.D).

Ikonka ukazuje stav paliva podl'a nasledovného kritéria:

Stav paliva v rozmedzí plná nádrž a polovičný stav.

Stav paliva v rozmedzí polovičný stav a minimálna rezerva.

Stav paliva je na minimálnej rezerve.

POZNÁMKA Minimálna rezerva znamená približne 2 litre paliva, ktoré postačujú na cca 30–40 minút riadnej prevádzky.

Svietiaca ikonka: Chýba zberný kôš alebo zadný ochranný kryt (obr. 16.F) (len pri modeloch so zadným zberom).

Svietiaca ikonka: Zberný kôš sa naplnil a je potrebné ho vyprázdnit (obr. 16.F) (len pri modeloch so zadným zberom).

Ikonka akumulátora s ukazovatel'om úrovne nabitia (obr. 16.G).

Svietiaca ikonka: Úroveň napätia akumulátora je optimálna.

Svietiaca ikonka pri vypnutom motore: Oznamuje, že je potrebné nabit' akumulátor

Svietiaca ikonka pri zapnutom motore: Signalizuje anomálie pri nabíjaní akumulátora.

Blikajúca ikonka: Akumulátor nie je v stave naštartovať motor a je potrebné skontaktovať autorizované servisné centrum.

Svietiaca ikonka: prevodovka je v polohe „neutrál“ (obr. 16.H).

Počítadlo hodín (obr. 16.I). Ukazuje celkový počet hodín fungovania motora.

Svetlomety (obr. 16.P). Svietiaca ikonka: Oznamuje, že svetlomety sú zapnuté.

Požadovaná údržba (obr. 16.Q). Svietiaca ikonka: Oznam o periodickej údržbe. Úkony údržby, ktoré je potrebné vykonať, sú opísané v kap. 13. Ikonka zasvieti každých 50 hodín a ostane svietiť jednu hodinu.

Zelená zóna (obr. 16.R). Režim rotácie motora je vhodný na optimálne kosenie trávy.

• Zvuková signalizácia

Zvukový signál môže byť dvojakého druhu:

- Došlo k aktivácii ochrany elektronickej karty.

- Motor je vypnutý viac ako 30 sekúnd s kl'účom v polohe „CHOD“.

- Zberný kôš je plný.

6. POUŽITIE STROJA

⚠ Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržujte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

6.1 PRÍPRAVNÉ ÚKONY

Pred začiatkom pracovnej činnosti je nevyhnutné vykonať niektoré kontrolné a iné úkony pre zaistenie maximálnej bezpečnosti a účinnosti práce.

1. Uložte stroj do vodorovnej polohy a dobre ju oprite o zem;
2. nastavte stroj do najvhodnejšieho módu pre zamýšl'anú prácu (odsek 6.1.4).

6.1.1 Doplnenie oleja a benzínu

DÔLEŽITÁ INF. Stroj je dodávaný bez motorového oleja a paliva.

Pred použitím stroja skontrolujte prítomnost paliva a hladinu oleja (odsek 7.2, odsek 7.3). Ohľadom spôsobu a opatrení pri doplňovaní paliva a dolievaní oleja si prečítajte uvedené pokyny (pozri ods. 7.2, ods. 7.3) a návod k motoru.

6.1.2 Nastavenie sedadla

Sedadlo je posuvné a nastavitelné do 6 polôh. Nastavenie sa vykonáva prostredníctvom zdvihnutia páčky (obr. 17.A) a následným posunutím sedadla a jeho zablokovaním v požadovanej polohe.

Správny tlak vzduchu v pneumatikách je nevyhnutnou podmienkou na zabezpečenie dokonalého vyrovnania montážneho celku kosiacich zariadení, a tým aj na dosiahnutie rovnomerného kosenia trávnika.

1. Odskrutkujte ochranné krytky
2. Pripojte ventily k prívodu stlačeného vzduchu, vybavenému tlakomerom (obr. 18).
3. Nastavte tlak na hodnoty uvedené v tabul'ke „Technické parametre“.

6.1.4 Príprava stroja pre pracovnú činnosť

POZNÁMKA Tento stroj umožňuje kosenie trávnikov rôznymi spôsobmi; pred zahájením pracovnej činnosti je vhodné pripraviť stroj podľa toho, aký spôsob kosenia chcete použiť.

a. Príprava na kosenie a zber trávy do zberného koša (len pri modeloch so zadným zberom)

– Zaveste zberný kôš (obr. 19.A) na podpery (obr. 19.B) a vycentrujte ho oproti zadnej doske tak, aby obidva kontrolné body súhlasili (obr. 19.B).
– Uistite sa, či je dolná rúrka ústia zberného koša zachytená o príslušnú západku (obr. 19.C).
– Pokial' by sa zachytenie javilo ako vel'mi namáhavé alebo naopak príliš uvol'nené, nastavte pnutie spätnej pružiny (pozri 8.9.).

b. Príprava pre kosenie a zadné vyhadzovanie trávy (len pri modeloch so zadným zberom) (ak je súčasťou)

– V prípade, ak by ste chceli pracovať bez zberného koša, je vám k dispozícii ako volitel'né príslušenstvo súprava ochranného krytu zadného vyhadzovania (obr. 20; kap. 15.7), ktorú je potrebné pripevnit na zadnú dosku podľa príslušných pokynov.

c. Príprava pre kosenie trávy a jej posekanie nadrobno

– Ak by ste chceli kosiť trávu tak, že ju pokosíte nadrobno a necháte ju ležať na trávniku, je k dispozícii súprava pre mulčovanie (obr. 15.1), ktorú je potrebné upevnit podľa príslušných pokynov.

⚠ Pri modeloch s bočným vyhadzovaním sa uistite, že posilňujúca lišta bočného vyhadzovania je správne namontovaná (obr. 22.A) (ak je súčasťou).

d. Príprava pre kosenie a bočné vyhadzovanie trávy (len pri modeloch s bočným vyhadzovaním):

– Vždy sa uistite, že vnútorná pružina vychyl'ovača (obr. 21.A) a bezpečnostná páka (obr. 21.B) fungujú správnym spôsobom tak, aby ho stabilne udržiavali v zníženej polohe.

– Pri obzvlášť problematickom kosení (vysoká alebo mokrá tráva) odporúčame odstránit posilňujúcu lištu bočného vyhadzovania (obr. 22.A) (ak je súčasťou). – Na odstránenie posilňujúcej lišty odskrutkujte skrutky (obr. 22.B), držte vychyľovač bočného vyhadzovania zdvihnutý (obr. 22.C).

V prípade bočného nárazu

bez namontovanej posilňujúcej lišty (obr. 22.A), môže príst k deformácii kosiacich zariadení.

Nezabudnite opät' namontovat'

posilňujúcu lištu bočného vyhadzovania po ukončení práce.

6.1.5 Nastavenie polohy antiskalpovacích koliesok

Úlohou antiskalpovacích koliesok je znížiť riziko vytrhávania trávneho porastu, spôsobené l'ahkým zavadením okraja montážneho celku kosiacich zariadení o nerovný terén. Umiestnite kolieska uvedeným spôsobom (ods. 7.4).

6.2 BEZPEČNOSTNÉ KONTROLY

Vykonajte nasledujúce bezpečnostné kontroly a overte, či výsledky zodpovedajú údajom uvedeným v tabul'kách.

Predmet Výsledok
Akumulátor Žiadne poškodenie jehoplášťa, veka alebo svoriek
Ochranný kryt zadnéhovyhadzovania,zberného koša	Neporušené. Žiadnepoškodenie. Súnamontované správne.
Ochranný kryt bočnéhovyhadzovania,nasávacia mriežka	Neporušená. Žiadnepoškodenie. Jenamontovaná správne
Zariadenie karburátoraa pripojenia.	Žiadny únik.
Elektrické káble. Nedotknutákompletná izolácia.Žiadne mechanicképoškodenie.
Okruh oleja. Žiadny únik.	Žiadne poškodenie.

Bezpečnostné prvky Zasahujú spôsobom opísaným v ods. 6.2.2

6.2.2 Kontrola bezpečnostných prvkov

Bezpečnostné zariadenia reagujú podl'a dvoch kritérií:

A. zabránenie naštartovaniu motora, ak nie sú dodržané všetky bezpečnostné podmienky;
B. zastavenie motora pri nedodržaní ktorejkol'vek z bezpečnostných podmienok.

Úkon Výsledok
1. prevodovke v „neutrálí“;2. vyradené kosiace zariadenia;3. sediaca obsluha.	Motor je možné naštartovať
obsluha opustí sedadlo Motor	sa zastavív nasledujúcich prípadoch
dôjde k zdvihnutiu zberného koša alebo k odloženiu ochranného krytu zadného vyhadzovania pri zaradených kosiacich zariadeniach (len pri modeloch so zadným zberom)	Motor sa zastavív nasledujúcich prípadoch
pri zaradení parkovacej brzdy bez vyradenia kosiacich zariadení	Motor sa zastavív nasledujúcich prípadoch
pri aktivácii zmeny rýchlostného stupňa alebo pedála náhonu pri zaradenej parkovacej brzde	Motor sa zastavív nasledujúcich prípadoch
pri aktivácii spätného chodu pri zarazených kosiacich zariadeniach, bez stlačenia tlačidla podmieňovacieho príkazu (ods. 5.10)	Motor sa zastavív nasledujúcich prípadoch
Prejdite so strojom dopredu a dozadu a zarad’te polohu neutrálu/uvoľnite pedál náhonu (ods. 5.2; odsek 5.3)	Stroj spomalí a zastaví sa
Stlačte brzdový pedál (ods. 5.1)	Stroj sa zastaví
Skúšobné riadenie	Žiadna poruchová vibrácia. Žiadny neobvyklý zvuk

Ked' sa ktorýkol'vek z výsledkov odlišuje od informácií uvedených v nasledujúcich tabul'kách, nepoužívajte stroj! Obrát'te sa na stredisko servisnej služby kvôli vykonaniu potrebných kontrol a prípadnej opravy.

motora. V týchto prípadoch je po obnovení podmieňovacieho signálu pre štartovanie potrebné prepnúť klúč (obr. 15.A) späť do polohy vypnutia, a až potom znovu štartovať motor.

6.3 POUŽITIE STROJA NA SVAHOCH

Pamätajte, že neexistuje „bezpečný“ svah. Jazda na svahu vyžaduje zvýšenú pozornosť. Aby ste zabránili prevráteniu stroja alebo strate kontroly nad strojom:

• na svahu nikdy nekoste v priečnom smere; Trávniky na svahoch je potrebné prechádzať v smere hore/dole a nikdy nie naprieč. Venujte vel’kú pozornosť zmenám smeru a tiež tomu, aby vyššie položené kolesá neprechádzali cez prekážky (skaly, konáre, korene, atd’.), ktoré by mohli spôsobit bočné pokíznutie, stratu kontroly nad strojom alebo prevrátenie.

- Nezastavujte a nerozbiehajte sa prudko pri jazde do kopca alebo z kopca;

- Náhon je potrebné zarad'ovať plynule a mimoriadne opatrne, aby sa zabránilo prevráteniu stroja.

- Znížte rýchlost:

– pred akoukol'vek zmenou smeru a v úzkych zatáčkach;
– pred prechádzaním svahu, a to hlavne pri jazde z kopca.

- Nikdy nezarad'ujte spätný chod kvôli zníženiu rýchlosti pri jazde z kopca: mohlo by to mať za následok stratu kontroly nad strojom, hlavne na klzkých terénoch.

- Na klesajúcich svahoch nestláčajte pedál náhonu na účel využitia brzdového účinku hydrostatického prevodu pri nezaradenom prevode.

6.4 ŠTARTOVANIE

1. Otvorte ventil prívodu paliva (obr. 25.A) (ak je súčasťou).
2. Sadnite si na miesto vodiča.
3. Prerad'te prevodovku do neutrálu („N“) (odsek 5.2; odsek 5.3).
4. Vyrad'te kosiace zariadenie (ods. 5.9).
5. Zarad'te parkovaciu brzdu (odsek. 5.7).

6. Presuňte ovládací prvok plynu do polohy „zajac“, odpovedajúci maximálnym otáčkam (ods. 5.6).

7. V prípade štartovania za studena: Zapnite ovládací prvok sýtiča (ods. 5.6) (ak je súčasťou).

8. Zapnite spínaciu skrinku a prítom otočte kl'účikom do polohy pre jazdu, aby sa aktivoval elektrický obvod. Počkajte 2 sekundy a uved'te ho do polohy na spustenie motora, aby došlo k jeho naštartovaniu.

9. Po úspešnom naštartovaní kl'úč uvol'nite.

10. Pri štartovaní za studena bezprostredne po dosiahnutí bežného chodu motora:

10a. Vypnite ovládací prvok sýtiča (ods. 5.6, typ „II“) tým, že ovládací prvok plynu presuniete do polohy „zajac“ (ak je súčasťou), zodpovedajúcej maximálnym otáčkam.

10b. Vypnite ovládací prvok sýtiča (ods. 5.6, typ „I“) (ak je súčasťou)

POZNÁMKA Použitie ovládacieho prvku sýtiča pri už teplom motore môže spôsobit' zanesenie sviečky a nepravidelný chod.

POZNÁMKA V prípade problémov so štartovaním nepokračujte, aby ste sa vyhli vybitiu akumulátora a zahlteniu motora. Vráťte kl'úč do polohy vypnutia, počkajte niekol'ko minút a znovu zopakujte celý postup. V prípade, že problémy pretrvávajú, preštudujte si kapitolu „14“ tohto návodu a samostatný návod k motoru.

• Vyrad'te kosiace zariadenia (ods. 5.9);
• zdvihnite celok kosiacich zariadení do najvyššej polohy (ods. 5.11);
• presuňte ovládací prvok plynu do polohy medzi minimálnymi otáčkami (označenie „korytnačka“) a maximálnymi otáčkami (označenie „zajac“).
• vyrad'te parkovaciu brzdu, pustte brzdový pedál (ods. 5.7).
• stlačte pedál náhonu (ods. 5.2) v smere „jazda vpred“ a zvyšovaním tlaku naň a na plyn dosiahnete požadovanú rýchlost

⚠ Zaradene náhonu musí prebehnút' popísaným spôsobom (ods. 5.2), aby ste sa vyhli prevráteniu a strate kontroly nad

strojom, k čomu by mohlo dôjst' pri príliš prudkom zaradení, osobitne na svahoch.

6.5.2 Brzdenie

Spomal'te najprv rýchlost stroja znížením otáčok motora, následne stlačte brzdový pedál (ods. 5.1) čím dôjde k d'alšiemu znižovaniu rýchlosti až k úplnému zastaveniu K výraznému spomaleniu stroja dôjde už pustením pedálu náhonu (ods. 5.2).

6.5.3 Spätný chod

DÔLEŽITÁ INF. Zaradenie spätného chodu je potrebné vykonávať až po úplnom zastavení stroja.

Pri práci so strojom postupujte nasledujúcim spôsobom:

1. presuňte ovládací prvok plynu do polohy maximálnych otáčok („zajac“); ide o polohu, ktorú je potrebné používať vždy počas použitia stroja;
2. zdvihnite montážny celok kosiacich zariadení do najvyššej polohy;
3. zarad'te kosiace zariadenia (ods. 5.9); zaradenie vykonávajte len na trávnatom poraste a neuvádzajte ich do činnosti na štrkovitých terénoch a v príliš vysokej tráve;
4. Začínajte jazdu vpred a kosenie zatrávneného úseku postupne a s osobitnou opatrnošťou tak ako je opísané v predošlých častiach;
5. Prispôsobte rýchlost a výšku kosenia (ods. 5.11) podmienkam koseného úseku (výška, hustota, vlhkost porastu) aj množstvo odstránenej trávy
6. Pokosená lúka bude lepšie vyzerať, ak bude kosenie vykonávané vždy v rovnakej výške a striedaním dvoch smerov (obr. 27).

DÔLEŽITÁ INF. Aby bol možný spätný chod so zaradenými kosiacimi zariadeniami bez toho, aby došlo k zastaveniu motora, je potrebné stlačit' a držat' stlačené tlačidlo podmieňovacieho príkazu pre spätný chod (ods. 5.10).

Zakaždým, ked' zaznamenáte zníženie otáčok motora, je potrebné znížit rýchlost'; majte stále na pamäti, že príliš vysoká rýchlost'

jazdy vzhľadom k množstvu kosenej trávy, neumožní dosiahnuť vysokú kvalitu kosenia.

Vyrad'te kosiace zariadenia a premiestnite montážny celok kosiacich zariadení do najvyššej polohy:

– Počas presunov medzi jednotlivými pracovnými priestormi
– Pri prekonávaní netrávnatých povrchov;
– Zakaždým, keď je potrebné prekonať prekážku.

6.5.5 Rady pre udržanie pekného vzhľadu trávnika

• Aby si trávnik zachoval pekný vzhľad, a aby zostal zelený a mäkký, je potrebné ho pravidelne kosiť. Trávnik môže byť tvorený rastlinami rôznych druhov. Pri častom kosení budú lepšie rást’ rastliny s početnými koreňmi, ktoré tvoria pevnú prikrývku; keď bude kosenie naopak menej časté, dôjde k prevažnému rastu vysokých rastlín a buriny (ďatelina, margaréty, atd’.). Pravidelnosť kosenia musí byť úmerná rastu trávy, aby tráva medzi dvoma koseniami príliš nevyrástla.
• Optimálna výška trávy u dokonale udržovaného trávnika je 4-5 cm a jedným kosením by nemala byť odstránená viac než jedna tretina celkovej výšky. Ak je tráva príliš vysoká, je lepšie kosiť na dvakrát, s dennou prestávkou; prvý raz s kosiacimi zariadeniami v rovnakej výške, na druhý raz v požadovanej výške (obr. 26).
• Príliš nízka výška kosenia spôsobuje vytrhávanie a hladké miesta na trávnatom koberci, vzniká tak jeho „škvrnitý“ výzor.
• V teplejších a suchších obdobiach je vhodné udržovať trávu o niečo vyššiu, aby trávnik nevysychal.
• Je vhodné kosiť trávu, ked' je trávnik dokonale suchý. Nekoste trávu ked' je vlhká tým sa znižuje účinnosť rotačného zariadenia kvôli tráve, ktorá sa naň prilepuje a spôsobuje vyšklbávanie v trávnatom koberci.
• Kosiace zariadenia nesmú byť poškodené a musia byť správne naostrené, aby bolo možné dosiahnuť presné kosenie bez rozstrapkania stebiel trávy, čo by malo za následok zažltnutie ich koncov.
• Motor má byť používaný pri najvyšších otáčkach, a to jednak kvôli zabezpečeniu presného kosenia trávy, a tiež kvôli zabezpečeniu dostatočného vyhadzovania pokosenej trávy do vyhadzovacieho kanálu.
• Ked' má vyhadzovací kanál tendenciu zahltiť sa trávou, je vhodné znížiť rýchlost' jazdy, pretože je pravdepodobne príliš vysoká s ohľadom na stav trávnika; ked'

uvedený problém pretrváva, mohli by byť dôvodom nesprávne naostrené nože alebo deformácia profilu lopatiek.

- Venujte zvýšenú pozornosť koseniu v blízkosti kríkov a nízkych obrubníkov, ktoré by mohli poškodit rovnobežnosť a okraj montážneho celku kosiacich zariadení i samotných kosiacich zariadení.

6.5.6 Vyprázdnenie zberného koša (len pri modeloch so zadným zberom)

POZNÁMKA Zberný kôš je možné vyprázdnit' iba pri vyradených nožoch; v opačnom prípade by došlo k zastaveniu motora.

- Nedovol'te aby sa zberný kôš naplnil príliš, zabránite tým upchatiu vyhadzovacieho kanálu. - Na naplnenie zberného koša vás upozorní príslušný akustický signál; v takom prípade:

1. vyrad'te kosiace zariadenia (ods. 5.9) a dôjde k prerušenia signálu;
2. presuňte ovládací prvok plynu do polohy „korytnačka“, odpovedajúci minimálnym otáčkam;
3. zastavte jazdu a prepnite do neutrálu (ods. 5.2; ods. 5.3);
4. zaradiť parkovaciu brzdu;

- Ručné ovládanie

1. zatial' čo sedí obsluhujúci pracovník na mieste, držte stlačené tlačidlo (obr. 28.C) až kým sa zberný kôš úplne nevyklopí;
2. po vyprázdnení držte stlačené tlačidlo (obr. 28.D) až kým sa kôš nezasunie spät, kontrolujte aby bol správne uchytený na háku západky (obr. 28.B).

POZNÁMKA Môže sa stat', že aj po vyprázdnení zberného koša sa ozve akustický signál vo chvíli opätovného zaradenia kosiacich zariadení, v dôsledku zvyškov trávy, ktoré ostali na snímači signálneho mikrospínača. v takom prípade na jeho ukončenie stačí vyradit' a opätovne zaradit' kosiace zariadenia

6.5.7 Čistenie vyhadzovacieho kanálu (len pri modeloch so zadným zberom)

- Pri kosení príliš vysokej trávy alebo mokrej trávy, a pri súčasnom prejazde vysokou rýchlostou, môže dôjst' k upchatiu vyhadzovacieho kanálu. V prípade upchatia je potrebné postupovať podl'a opisu uvedeného v kap. 7.6. 2.

6.5.8 Ukončenie kosenia

1. vyrad'te kosiace zariadenia;
2. znížte otáčky motora;
3. na spiatočnej ceste postupujte s montážnym celkom kosiacich zariadení v polohe maximálnej výšky.

6.6 ZASTAVENIE

Pre zastavenie stroja:

1. vypnite motor prepnutím kl'úča do polohy vypnutia;
2. pri vypnutom motore zatvorte ventil prívodu paliva (obr. 25.A) (ak je súčasťou);
3. vytiahnuť kl'úč

DÔLEŽITÁ INF. Aby ste sa vyhli vybitiu akumulátora, nenechávajte kl'úč v polohe „chod“ alebo „zapnutie svetlometov“, ked’ motor nie je v chode.

! Ihned' po vypnutí motor môže byt' horúci. Nedotýkajte sa výfuku alebo okolitých častí. Hrozí nebezpečenstvo popálenia.

6.7 PO POUŽITÍ

1. Pred umiestnením stroja v akomkol'vek prostredí nechajte vychladnút motor.
2. Vyčistite ho (ods. 7.6).
3. Skontrolujte, či nie sú niektoré časti uvol'nené alebo poškodené V prípade potreby vymeňte poškodené časti a utiahnite prípadne uvol'nené skrutky a matice alebo vyhl'adajte autorizované servisné centrum

DÔLEŽITÁ INF.

– Spustite montážny celok kosiacich zariadení dole;
– prerad'te do neutrálu;
- zarad'te parkovaciu brzdu;
- zastavte motor;
– vytiahnite kl'úč zapal'ovania (presvedčte sa že všetky pohyblivé súčasti sú úplne zastavené):

- pri každom ponechaní stroja bez dozoru, pri opustení miesta vodiča alebo pri odparkovaní stroja;

7. RIADNA ÚDRŽBA

7.1 VŠEOBECNÉ INFORMÁCIE

⚠ Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržujte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.
⚠️ Pred vykonaním akejkol'vek kontroly, čistenia alebo údržby/nastavovania na stroji:

- vyrad'te kosiace zariadenia;

- prerad'te do neutrálu;

- zaradit' parkovaciu brzdu;

- vypnite motor;

- vyberte kl'úč zapal'ovanie (nikdy nenechávajte kl'úč zasunutý alebo dostupný det'om alebo nepovolaným osobám);

- uistite sa, že všetky pohybujúce sa súčasti sú úplne zastavené;

- prečítajte si príslušné pokyny;

- Používajte vhodný odev, pracovné rukavice a ochranné okuliare.

- Intervaly údržby a jednotlivé úkony sú zhrnuté v tabul'ke „Tabul'ka údržby“. Informácie v tabul'ke majú pomôčť zachovať účinnosť a bezpečnostnú úroveň vášho stroja. Sú v nej zhrnuté základné úkony s uvedením intervalu, s ktorým má byť každý z nich vykonaný. Vykonajte príslušný úkon podľa toho, ktorý z dvoch termínov ne vykonanie údržby nastane ako prvý.

7.2 DOPLNENIE PALIVA / VYPRÁZDNENIE PALIVOVEJ NÁDRŽE

DÔLEŽITÁ INF. Dbajte na dodržiavanie všetkých inštrukcií podľa návodu k motoru. Typ paliva, ktoré je potrebné používať, je vyznačený v návode k motoru.

7.2.1 Doplňovanie

POZNÁMKA Palivo sa kazí a nesmie zostat' v nádrži dlhšie ako 30 dní. Pred dlhodobým skladovaním (kap. 9) vypustite palivovú nádrž.

1. Umiestnite stroj vonku, na rovný povrch.
2. V mieste hadice (obr. 31.A) umiestnite zbernú nádobu.
3. Odpojte hadicu (obr. 31.A), ktorá sa nachádza na vstupe benzínového filtra (obr. 31.B).
4. Otvorte ventil prívodu paliva (ak je súčasťou).
5. Zachyťte vypustený benzín do vhodnej zbernej nádoby.
6. Zapojte naspät hadičku (obr. 31.A) a dbajte pritom na správne opätovné umiestnenie st'ahovacej svorky (obr. 31.C).
7. Zatvorte ventil prívodu paliva (ak je súčasťou).

⚠️ Pred opätovným začatím práce je potrebné sa presvedčit', či nedochádza k úniku benzínu z hadičiek, ventilu a karburátora.

7.3 KONTROLA, DOPLNENIE A VYPÚŠTANIE OLEJA MOTORA

DÔLEŽITÁ INF. Dbajte na dodržiavanie všetkých inštrukcií podl’a návodu k motoru. Typ oleja, ktorý je potrebné používať, je vyznačený v návode k motoru.

7.3.1 Kontrola / doplnenie

• Pri kontrole umiestnite stroj na rovný povrch.
• Skontrolujte hladinu oleja v motore: podl'a presného postupu, ktorý je uvedený v návode k motoru, sa jeho hladina musí nachádzať medzi značkami MIN. a MAX. na kontrolnej mierke (obr. 32).

Pri doplnení neprelievajte, e to spôsobit' prehriate motora.

Ak hladina presahuje úroveň „MAX“, vykonajte odčerpanie, až do dosiahnutia správnej hladiny.

7.3.2 Vypúšťanie

V záujme dobrej funkčnosti a dlhej životnosti stroja sa odporúča pravidelne meniť motorový olej podľa periodicity uvedenej v Návode na použitie k motoru.

Po vypustení oleja bezprostredne po autí motora by olej mohol byt' vel'mi. Preto nechajte pred vypustením oleja por na niekol'ko minút vychladnút'.

Výmenu oleja vykonávajte v intervaloch uvedených v návode k motoru.

1. Umiestnite stroj na rovný povrch.
2. V mieste predlžovacej trubice (obr. 33.A) umiestnite zbernú nádobu.
3. Pevne držte predlžovaciu trubicu (obr. 33.A) a odskrutkujte vypúšťací uzáver (obr. 33.B).
4. Vypustite olej do nádoby.
5. Namontujte spät vypúšťací uzáver (obr. 33.B) a dbajte pritom na umiestnenie vnútorného tesnenia (obr. 33.C).
6. Držte predlžovaciu hadicu bez pohybu (obr. 33.A) a dotiahnite na doraz.
7. Očistite prípadne uniknutý olej.

- Typ „II“

1. Umiestnite stroj na rovný povrch.
2. V mieste predlžovacej trubice (obr. 33.D) umiestnite zbernú nádobu.
3. Odopnite predlžovaciu hadicu (obr. 33.D) z držiaka (obr. 33.E) a s pomocou kliešti uvol'nite svorku (obr. 33.F) v takej miere, aby bolo možné vytiahnuť vypúšťací uzáver (obr. 33.G).
4. Ohnite predlžovaciu hadicu a vypustte olej do vhodnej nádoby.
5. Namontujte spät uzáver (obr. 33.G) a zapnite predlžovaciu hadicu (obr. 33.D) do držiaka (obr. 33.E) predtým, ako budete dopíňať olej.
6. Očistite prípadne uniknutý olej.

- Typ „III“

1. Umiestnite stroj na rovný povrch.
2. V mieste predlžovacej trubice (obr. 33.A) umiestnite zbernú nádobu;
3. Zatlačte na kolík (obr. 33.B);
4. Odpojte predlžovaciu trubicu z držiaka tak, že ju presuniete smerom nadol;
5. Ohnite predlžovaciu trubicu a vypustite olej do vhodnej nádoby;
6. Pripojte predlžovaciu trubicu (obr. 33.A) späť k držiaku (obr. 33.C) skôr ako doplníte olej.
7. Očistite prípadne uniknutý olej.

DÔLEŽITÁ INF. Odovzdajte olej na likvidáciu v súlade s miestnymi právnymi predpismi.

7.4 ANTISKALPOVACIE KOLIESKA

Rôzne možnosti polohy montáže koliesok umožňujú udržiavať bezpečný priestor „H“ medzi úrovňou kosiacich zariadení a terénom (obr 23.A). Nastavte polohu antiskalpovacích koliesok podľa nerovností terénu.

Tento úkon je potrebné vykonávať PRI VYPNUTOM MOTORE A S VYRADENÝMI KOSIACIMI ZARIADENIAMI, a to pre obidve kolieska, ktoré je potrebné nastaviť do rovnakej výšky.

Pre zmenu polohy:

1. Odpojte zaistovaciu platničku (obr. 23.B) s pomocou skrutkovača a vytiahnite osku (obr. 23.C) s pružinou (obr. 23.D).
2. Umiestnite koliesko (obr. 23.A) do požadovanej polohy.
3. Vložte osku (obr. 23.C), pružinu (obr. 23.D) a zaistovaciu platničku (obr. 23.B) v uvedenom poradí na ich miesto dbajte

pritom, aby hlava osky (obr. 23.C) bola obrátená smerom dovnútra stroja.

7.5 AKUMULÁTOR

Nevyhnutným predpokladom dlhodobej životnosti akumulátora je jeho dôsledná údržba. Akumulátor vášho stroja musí byť bezpodmienečne nabitý:

• pred prvým použitím stroja po zakúpení;
• pred každým obdobím dlhodobej nečinnosti stroja (dlhším ako 30 dní) (ods. 9);
• pred uvedením do prevádzky po dlhšom čase nečinnosti.

Pozorne si prečítajte postup nabíjania, opísaný v návode priloženom k akumulátoru a riad'te sa ním. V prípade že uvedený postup nie je dodržaný, alebo ak sa zabudne na nabíjanie akumulátora, mohlo by dôjsť k trvalému poškodenie článkov akumulátora. Vybitý akumulátor musí byť nabitý v čo najkratšom čase.

DÔLEŽITÁ INF. Pre nabíjanie akumulátora môže byť použité výhradne zariadenie s konštantným napätím. Iné systémy by mohli trvale poškodit' akumulátor.

- Stroj je vybavený koncovkou (obr. 34.A) pre nabíjanie, pomocou ktorej je možné ho pripojiť ku konektoru príslušnej udržiavacej nabíjačky akumulátorov, dodávanej v rámci výbavy (ak je súčasťou) alebo dostupnej na požiadanie (odsek 15.2).

DÔLEŽITÁ INF. Táto koncovka musí

byť použitá výhradne na pripojenie k udržiavacej nabíjačke akumulátorov, určenej výrobcom. Pri jej použití:

Po každom použití vykonajte vyčistenie podl'a nižšie uvedených pokynov.

7.6.1 Čistenie stroja

- Očistite vonkajšiu časť stroja tak, že prejdete po plastových častiach karosérie mäkkou špongiou namočenou vo vode s čistiacim prostriedkom a zabráňte pritom namočeniu motora, komponentov elektroinštalácie a elektronické karty, ktorá sa nachádza pod palubnou doskou.

- Aby ste znížili riziko požiaru, očistite pred uskladnením motor, výfuk a priestor pre uloženie akumulátora od zvyšku trávy, lístia a prebytočného maziva.

DÔLEŽITÁ INF. Pri čistení karosérie a motora nepoužívajte nikdy vodu pod vysokým tlakom, ani agresívne kvapaliny!

7.6.2 Čistenie vyhadzovacieho kanálu (len pri modeloch so zadným zberom)

V prípade upchatia vyhadzovacieho kanálu je potrebné:

1. odložte zberný kôš alebo ochranný kryt zadného vyhadzovania;
2. odstráňte nahromadenú trávu, smerom od výstupného otvoru vyhadzovacieho kanálu.

7.6.3 Čistenie koša (len pri modeloch so zadným zberom)

1. Vyprázdnite zberný kôš.
2. Vyklepte ho, aby ste ho očistili od zvyškov trávy a od hliny.
3. Nasad'te spät zberný kôš a umyte vnútro montážneho celku kosiacich zariadení (ods. 7.6.4-a). Po ukončení umývania je potrebné vybrať zberný kôš, vyprázdnit' ho, opláchnut' a odložit' tak, aby sa urýchlijo jeho vyschnutie.

7.6.4 Čistenie montážneho celku kosiacich zariadení

Počas čistenia montážneho celku kosiacich zariadení oddial'te osoby alebo zvieratá z okolitého priestoru.

a. Čistenie vnútornej časti

Odstráňte zvyšky trávy a zeminy nahromadené v kosiacom zariadení, ktoré by po uschnutí spôsobovali problémy pri naštartovaní.

Umytie vnútra montážneho celku kosiacich zariadení a vyhadzovacieho kanálu musí prebehnút na pevnej podlahe za nižšie uvedených podmienok:

– namontovaný zberný kôš alebo ochranný kryt zadného vyhadzovania (len pre modely so zadným zberom);
– namontovaný vychyl'ovač bočného vyhadzovania (len pri modeloch s bočným vyhadzovaním);
- sediaca obsluha;
– montážny celok kosiacich zariadení zdvihnutý do polohy „1“;
- zapnutý motor

– prevodovka v neutrále
– zaradené kosiace zariadenia

- pripojte prípadne hadicu na vodu k príslušným pripojeniam (obr. 35.A), nechajte prúdit' vodu niekol'ko minút do každého z nich, s kosiacimi zariadeniami v pohybe

DÔLEŽITÁ INF. Aby nedošlo

k negatívnemu ovplyvneniu správnej činnosti elektromagnetickej spojky:

• zabráňte, aby sa spojka dostala do styku s olejom;
• nesmerujte prúd vody pod vysokým tlakom priamo na jednotku spojky;
• nečistite spojku benzínom.

Kvôli udržaniu optimálnej úrovne účinnosti a bezpečnosti stroja je potrebné zabezpečit', aby sa na hornej časti montážneho celku kosiacich zariadení nezhromažďovali úlomky a zvyšky vysušenej trávy.

Pre vyčistenie hornej časti montážneho celku kosiacich zariadení:

• spustte montážny celok kosiacich zariadení úplne dolu (poloha „1“);
• fúkajte prúd stlačeného vzduchu cez otvory v pravom a l'avom ochrannom prvku (obr. 36).

7.7 FIXAČNÉ SKRUTKY A MATICE

- Zachovajte stav skrutiek a matíc dotiahnutý, aby ste mohli byť stále istí bezpečnou činnosťou stroja.

8. MIMORIADNA ÚDRŽBA

8.1 ODPORÚČANIA NA ZAISTENIE BEZPEČNOSTI

⚠ V prípade zistenia porúch činnosti nasledovných častí je potrebné sa okamžite obrátit' na vášho predajcu alebo na špecializované stredisko:

• brzdy
• zaradenie a zastavenie kosiacich zariadení

- zaradenie náhonu pre pohyb dopredu alebo pre spätný chod.

8.2 MONTÁŽNY CELOK KOSIACICH ZARIADENÍ:

8.2.1 Vyrovnanie montážneho celku kosiacich zariadení

Pre rovnomerné pokosenie trávnika je potrebné správne nastaviť montážny celok kosiacich zariadení (obr. 37). V prípade nerovnomerného kosenia skontrolujte tlak v pneumatikách (odsek 6.1.3). Ak toto nie je postačujúce pre dosiahnutie uspokojivého výsledku, je potrebné sa obrátiť na vášho Predajcu kvôli vyrovnaniu montážneho celku kosiacich zariadení.

8.2.2 Kosiace zariadenie

Zle nabrúsené kosiace zariadenie vytrháva trávu, a tým spôsobuje zažltnutie trávnika.

⚠️ Všetky úkony, týkajúce sa kosiacich zariadení (demontáž, ostrenie, vyvažovanie, oprava, spätná montáž a/alebo výmena), predstavujú vel'mi náročné práce, ktoré vyžadujú špecifické znalosti a použitie príslušného vybavenia; z bezpečnostných dôvodov je preto potrebné, aby boli zakaždým vykonané v špecializovanom stredisku.

⚠️ Vždy vymeňte poškodené, pokrivené alebo opotrebované kosiace zariadenie a súčasne jeho skrutky, kvôli správnej rovnováhe.

DÔLEŽITÁ INF. Je potrebné vymieňať všetky kosiace zariadenia súčasne, najmä v prípade výraznejších rozdielov v ich opotrebovaní.

DÔLEŽITÁ INF. Vždy používajte originálne kosiace zariadenia, označené kódom, uvedeným v tabul'ke „Technické parametre“.

Vzhl'adom na vývoj výrobku by mohli byt kosiace zariadenia uvedené v tabul'ke „Technické parametre“ medzitým vymenené za iné s obdobnými vlastnosťami, so vzájomnou zamenitel'nosťou a bezpečnosťou prevádzky.

8.3 VÝMENA PREDNÝCH / ZADNÝCH KOLIES

8.3.1 Prípravné úkony

DÔLEŽITÁ INF. Používajte vhodné zdvíhacie zariadenie, napríklad nožnicový zdvihák.

Pred samotnou výmenou kolies vykonajte tieto úkony:

• Odložte všetko príslušenstvo.
• Umiestnite stroj na pevný a rovný povrch, ktorý zaručuje stabilitu stroja.
• Zarad'te parkovaciu brzdu.
• Vypnite motor;
• Vytiahnuť kl'úč;
• Umiestnite zdvihák do najbližšieho zdvíhacieho bodu, do blízkosti kolesa určeného na výmenu (odsek 8.3.2; odsek 8.3.3).
• Skontrolujte, či je zdvihák dokonale kolmý voči terénu.

8.3.2 Vol'ba a umiestnenie zdviháka na zadné kolesá

K spodnej časti kolesa (obr. 38.B), ktoré sa nachádza vedl'a kolesa určeného na výmenu (obr. 38.C), umiestnite drevené kliny (obr. 38.A).

Pre modely so zadným zberom:

• Maximálna možná výška zdviháka je 110 mm (obr. 39)
• Umiestnite zdvihák pod zadnú dosku (obr. 40.A), do vzdialenosti 180 mm od bočného okraja.

Pre modely s bočným vyhadzovaním:

POZNÁMKA Zdvihák, umiestnený spôsobom opísaným v tomto odseku, umožňuje zdvihnúť len koleso určené na výmenu.

8.3.3 Vol'ba a umiestnenie zdviháka na predné kolesá

1. Umiestnite drevené kliny (obr. 43.A) do spodnej časti kolesa (obr. 43.B), ktoré sa nachádza za kolesom, určeným na výmenu (obr. 43.C).
2. Maximálna možná výška zdviháka je 110 mm

POZNÁMKA Pre umiestnenie zdviháka je nutné brat do úvahy typ stroja.

1. Umiestnite zdvihák pod prednú časť stroja v bode (obr. 44.A, 45.A, 46.A) tak ako je znázornené na obrázku.

POZNÁMKA Zdvihák musí byť umiestnený na rovnú časť nosníka (obr.44.B, 45.B).

POZNÁMKA Zdvihák musí byť umiestnený na stredovom rebre nosníka (obr. 46.B).

8.3.4 Výmena kolesa

DÔLEŽITÁ INF. Pri dvíhaní sa ubezpečte, že stroj zostáva v stabilnej polohe a že je zastavený. Ked' si všimnete niečo neobvyklé, okamžite spustte dolu zdvihák a skontrolujte a odstráňte prípadné problémy. Až potom stroj znovu zdvihnite.

1. Vyvlečte kryt (obr. 47.A) predtým ako zdvihnete stroj.
2. Stroj dvíhajte do takej výšky, aby bolo možné pohodlne vybrať koleso.
3. Pomocou skrutkovača vytiahnite elastický krúžok (obr. 47.B) a opornú podložku (obr. 47.C).
4. Vyvlečte koleso určené na výmenu.
5. Rozotrite po osi (obr. 47.D) mazivo.
6. Namontujte náhradné koleso.
7. Dôkladne namontujte spät opornú podložku a elastický krúžok.
8. Oprite koleso o zem a namontujte kryt spät' (obr. 47.A).

DÔLEŽITÁ INF. Skontrolujte, či sa zadné kolesá nachádzajú v rovnakej výške (obr. 48.A), a či rozdiel vonkajšieho priemeru obidvoch kolies (obr. 48.B) nepresahuje 8–10 mm. Ked' k tomu dôjde, je potrebné vykonať vyrovnanie montážneho celku kosiacich zariadení v autorizovanej dielni, aby sa zabránilo nepravidelnému koseniu.

8.3.5 Oprava alebo výmena pneumatík

Každá výmena alebo oprava pneumatík v dôsledku ich prederavenia musí byť vykonávaná špecializovaným pracovníkom s dodržaním predpisov pre použitý plášť.

8.4 ELEKTRONICKÁ KARTA

Elektronická karta je komponent, ktorý sa nachádza pod palubnou doskou a riadi všetky bezpečnostné prvky stroja.

Elektronická karta je vybavená samoobnovovacou ochranou, ktorá preruší obvod v prípade výskytu anomálií v elektroinštalácii. Tento úkon spôsobí zastavenie motora a je ohlásený akustickým signálom, ktorý sa ukončí až vytiahnutím kl'úča. Elektrický obvod sa automaticky obnoví behom niekol'kých sekúnd; zistite a odstráňte príčinu poruchy, aby ste sa vyhli d'alším prerušeniam.

DÔLEŽITÁ INF. Aby nedošlo

k aktivovaniu ochrany:

• nemeňte polaritu akumulátora
• nepracujte so strojom bez akumulátora, aby nevznikali anomálie v regulátore nabitia
  – dbajte o to, aby ste nespôsobili skraty

8.5 VÝMENA POISTKY

Na stroji sa nachádza niekol'ko poistiek (obr. 49.A) s rôznou menovitou hodnotou, s nasledujúcimi funkciami a vlastnosťami:

– Poistka 10 A = slúži na ochranu všeobecných obvodov a silového obvodu elektronickej karty, ktorej aktivovanie spôsobí zastavenie stroja a kompletné vypnutie kontroliek na palubnej doske (ods. 5.16).
– Poistka 25 A = slúži na ochranu nabíjacieho obvodu. Jej zásah sa prejaví postupným vybitím akumulátora a vyvolá následné t'ažkosti pri štartovaní.

– Poistka 5 A = slúži na ochranu 12 V pomocnej zásuvky pre príslušenstvo

– Poistka 15 A = slúži na ochranu obvodu motorčeka ovládača, ktorého zásah neumožní elektrické spustenie systému vyklápania koša; vyprázdnenie je možné vykonať ručnou pákou (ak je namontovaná).

Menovitá hodnota poistky je uvedená na samotnej poistke.

DÔLEŽITÁ INF. Vypálená poistka musí byť vždy nahradená novou, rovnakého druhu a s rovnakou menovitou hodnotou a nikdy žiadnou inou.

V prípade, ak nie je možné odstránit' príčiny zásahu, obráťte sa na vášho predajcu.

8.6 VÝMENA ŽIAROVKY

8.6.1 Typ „l“ – Klasické žiarovky s rozžeraveným vláknom

- Žiarovky (18 W) sú uchytené v objímkach pomocou bajonetového závitu, a je možné ich z neho uvol'niť ich pootočením proti smeru hodinových ručičiek pomocou klieští (obr. 50).

8.6.2 Typ „II“ – LED žiarovky

- Odskrutkujte ochrannú objímku (obr. 51.A) a odpojte konektor (obr. 51.B). Odmontujte osvetl'ovač s LED (obr. 51.C), pripevnený skrutkami (obr. 51.D).

8.6.3 Typ „III“ – LED žiarovky (pre modely TNS, THNS)

1. Zdvihnite kryt a odpojte konektor (obr. 52.A).
2. Odpojte závlačku (obr. 52.B) a vytiahnite zboku kryt
3. Odopnite kable LED žiaroviek (obr. 53.A), odskrutkujte skrutky (obr. 53.B) a odpojte jazýčky (obr. 53.C).
4. Zdvihnite a odpojte hornú časť krytu (obr. 54.A).
5. Odskrutkujte skrutky (obr. 55.A) a vymeňte LED svietidlá (obr. 55.B).
6. Na opätovné namontovanie krytu postupujte podľa jednotlivých úkonov v opačnom poradí ako pri odmontovaní.

8.7 ZADNÁ PREVODOVÁ JEDNOTKA

Je vyrobená ako jednoliaty uzavretý monoblok, ktorý nevyžaduje žiadnu údržbu; obsahuje trvalú náplň maziva, ktorú nie je potrebné meniť ani dopĺňať.

8.8 PREDNÁ PREVODOVÁ JEDNOTKA (MODEL 4WD)

Pozostáva z monoblokovej zaplombovanej jednotky a nevyžaduje si údržbu. Je potrebná kontrola, dopíňanie a pravidelná výmena oleja v hydraulickom spojovacom obvode.

Kontrolujte hladinu oleja hydraulického systému, ktorá sa musí nachádzat v rozmedzí značiek „MIN“ a „MAX“ vyznačených na nádrži. Pokial’ je hladina pod značkou „MIN“ (obr. 56):

– odmontujte ochranný prvok (obr. 56.A) upevnený maticou (obr 56.B)
– odskrutkujte uzáver (obr. 56.C) a doplňte olej 10W30 až po značku „MAX“:
– namontujte uzáver (obr. 56.C) aj ochranný prvok (obr. 56.A) naspät.

DÔLEŽITÁ INF. Pokial' sa často

vyskytuje potreba doplňania oleja, skontrolujte či neuniká z potrubí alebo z nádrže a skontaktujte vášho predajcu v prípade nutnosti opravy.

8.9 NASTAVENIE PRUŽINY ZÁVESNÉHO HÁKA ZBERNÉHO KOŠA

Ak má zberný kôš tendenciu nadhadzovať sa a otvárat počas jazdy po hrbol'atom teréne, alebo ak sa opätovné zavesenie koša po jeho vyprázdnení javí ako namáhavé, je potrebné nastaviť pnutie pružiny (obr. 57.A). Zmeňte bod uchytenia pružiny, vyberte jeden z otvorov (obr. 57.B) tak, aby ste dosiahli požadovaný výsledok.

9. SKLADOVANIE

Ked' má byť stroj skladovaný dlhšie ako 30 dní:

1. Nechajte motor vychladnút
2. Odpojte kable akumulátora a uložte ich na suché a chladné miesto.
3. Vypustite palivovú nádrž (ods. 7.2.2) a postupujte podl'a pokynov uvedených v návode k motoru.
4. Dôkladne vyčistite stroj.
5. Skontrolujte, či stroj nie je poškodený. V prípade potreby sa obrátte na autorizované servisné stredisko.
6. Stroj skladujte:

– so spusteným montážnym celkom kosiacich zariadení

– v suchom prostredí;
– chránený pred poveternostnými vplyvmi;
– podl’a možností prikrytý plachtou (ods. 15.4)
– na mieste, ktoré nie je prístupné deťom.
– Pred uskladnením stroja sa uistite, že ste odložili kl'úče alebo náradie použité pri údržbe.

• uistite sa, že nedochádza k úniku benzínu z hadíc, z palivového ventilu a z karburátora:
• pripravte stroj podl'a pokynov uvedených v kapitole „6. Použitie stroja“.

10. MANIPULÁCIA A PREPRAVA

- Pri manipulácii so strojom postupujte nižšie uvedeným spôsobom:

• vyrad'te kosiace zariadenia;
  – zdvihnite montážny celok kosiacich zariadení do najvyššej polohy;
• vypnite motor;

- Pri preprave stroja na kamióne alebo prívese je potrebné:

– použit' prístupové rampy, ktoré sú odolné, dostatočne široké a dlhé;
– nakladat' stroj s vypnutým motorom, s kl'účom zapal'ovania vybratým
z jeho uloženia, bez vodiča a výhradne jeho posúvaním za použitia primeraného počtu osôb;
– zatvorte ventil prívodu paliva (ak je súčasťou);
– spustite montážny celok kosiacich zariadení;
– zaradiť parkovaciu brzdu;
– umiestniť stroj tak, aby nepredstavoval pre nikoho nebezpečenstvo;
– riadne ho pripevnit k prepravnému prostriedku lanami alebo reťazami, aby sa zabránilo jeho prevráteniu a možnému poškodeniu, spojenému s únikom paliva.

11. SERVISNÁ SLUŽBA A OPRAVY

Tento návod poskytuje všetky pokyny, potrebné na obsluhu stroja a na správnu základnú údržbu, ktorú môže vykonávať používatel'. Všetky úkony údržby a nastavovania, ktoré nie sú opísané v tomto návode, musia byť vykonávané vaším predajcom alebo špecializovaným strediskom, ktoré disponuje potrebnými znalosťami a vybavením, potrebným na správne vykonanie uvedených úkonov, pri dodržaní pôvodnej bezpečnostnej úrovne stroja. Úkony vykonávané v neautorizovaných dielňach alebo úkony vykonávané nekvalifikovaným personálom budú mať za následok ukončenie platnosti záruky a zrušenie akejkoľvek povinnosti alebo zodpovednosti výrobcu.

• Opravy a údržbu v záruke môžu vykonávať len autorizované servisné dielne.
• Neoriginálne náhradné diely a príslušenstvo nie je schválené; použitie neoriginálnych náhradných dielov a príslušenstva môže ohroziť bezpečnosť stroja a zbavuje výrobcu akejkoľvek povinnosti alebo zodpovednosti.
• Originálne náhradné diely sú dodávané dielňami servisnej služby a autorizovanými predajcami.
• Odporúča sa zveriť stroj raz ročne autorizovanej servisnej dielni kvôli

Záruka sa vzťahuje na všetky chyby materiálu a na výrobné chyby. Používatel' musí pozorne sledovať všetky pokyny dodané v priloženej dokumentácii.

Záruka sa nevztahuje na škody spôsobené:

• Chýbajúcim zoznámením so sprievodnou dokumentáciou.
• Nepozornostou.

• Nevhodným alebo nedovoleným použitím a montážou.

• Použitím neoriginálnych náhradných dielov.

• Použitím príslušenstva, ktoré nebolo dodané alebo schválené výrobcom.

Táto záruka sa nevztahuje na:

• Bežné opotrebovanie spotrebných materiálov, ako sú prevodové remene, svetlomety, kolesá, nože, poistné skrutky a drôty.
• Bežné opotrebovanie.
• Motory. Vzťahuje sa na ne záruka výrobcu motora v uvedenom rozsahu a za uvedených podmienok.

Kupujúci je chránený zákonnými predpismi v danej krajine. Práva kupujúceho vyplývajúce z právnych predpisov v danej krajine nie sú nijako obmedzené touto zárukou.

1. TABUL'KA ÚDRŽBY

Úkon Periodicita opakovania (hodiny) Odsek /			Poznámky
	Prvý raz Následne každých
STROJ
Bezpečnostné kontroly / Overenie funkčnosti ovládacích prvkov		Pred každým použitím ods. 6.2
Kontrola tlaku v pneumatikách		Pred každým použitím ods. 6.1.3
Overenie ochranných prvkov zadného vyhadzovania / bočného vyhadzovania Overenie zberného koša, vychyl'ovača bočného vyhadzovania		Pred každým použitím ods. 6.1.4
Celkové vyčistenie a kontrola		Po každom použití ods. 7.6
Overenie prípadných škôd, ktoré sa vyskytujú na stroji. V prípade potreby sa obráťte na autorizované servisné stredisko.		Po každom použití -
Nabitie akumulátora		Pred skladovaním	ods. 7.5
Kontrola všetkých upevnení		25
Kontrola upevnenia a naostrenia kosiacich zariadení		25 ***
Kontrola prevodového remeňa		25 ***
Kontrola remeňa ovládania kosiacich zariadení		25 ***
Kontrola a nastavenie brzdy		25 ***
Kontrola a nastavenie náhonu		25 ***
Kontrola zaradenia a brzdy kosiaceho zariadenia		25 ***
Celkové mazanie		25 ****
Výmena kosiacich zariadení		100 ***
Výmena remeňa pohonu kolies		- ** / ***
Výmena remeňa ovládania kosiacich zariadení		- ** / ***
MOTOR *
Kontrola/obnovenie hladiny paliva		Pred každým použitím ods. 7.2
Kontrola / doplnenie motorového oleja		Pred každým použitím ods. 7.3
Výmena motorového oleja		*	*
Kontrola a vyčistenie vzduchového filtra		*	*
Výmena vzduchového filtra		*	*
Kontrola benzínového filtra		*	*
Výmena benzínového filtra		*	*
Kontrola a vyčistenie kontaktov sviečky		*	*
Výmena sviečky		*	*

* Riad'te sa inštrukciami ohl'adne kompletného zoznamu úkonov a ich periodicity podl'a Návodu k motoru
** Pri prvom náznaku poruchy sa obrátte na vášho Predajcu
*** Úkon, ktorý musí byť vykonaný vašim Predajcom alebo Špecializovaným strediskom
*** Základné mazanie všetkých klbových spojov by malo byť vykonávané okrem už uvedených termínov vždy, ked' sa predpokladá dlhodobá nečinnosť stroja

14. IDENTIFIKÁCIA PORÚCH

PORUCHA PRAVDEPODOBNÁ PRÍČINA RIEŠENIE
1. Kl'úč je otočený v polohe „CHOD“, palubná doska ostáva zhasnutá, akustický signál sa neozýva	Aktivácia ochrany elektronickej karty z nasledujúcich dôvodov:	Otočte kl'úč do polohy „ZASTAVENIE“ a nájdite príčinu poruchy:
	nesprávne zapojený akumulátor skontrolujte pripojenie (ods. 4.4)
	prehodenie vývodov akumulátora skontrolujte pripojenie (ods. 4.4).
	úplne vybitý akumulátor nechajte nabit' akumulátor (ods. 7.5)
	spálená poistka vymeňte poistku (10 A)	(ods. 8.5).
	vlhká elektronická karta vysušte ju vlažným vzduchom
2. Kl'úč je otočený v polohe „CHOD“, palubná doska ostáva zhasnutá, ale aktivuje sa akustický signál	Aktivácia ochrany elektronickej karty z nasledujúcich dôvodov:	Otočte kl'úč do polohy „ZASTAVENIE“ a hl'adajte príčinu poruchy
	vlhká elektronická karta vysušte ju vlažným vzduchom
3. S kl'účom zapal'ovania v polohe „ŠTARTOVANIE“ sa rozsvieti palubná doska, ale štartovací motorček sa netočí.	nedostatočne nabitý akumulátor nechajte nabit' akumulátor (ods. 7.5)
	Poistka nabíjania vypálená vymeňte poistku (25 A) (ods. 8.5).
4. S kl'účom zapal'ovania v polohe „ŠTARTOVANIE“ sa štartér točí, ale motor neštartuje	nedostatočne nabitý akumulátor nechajte nabit' akumulátor (ods. 7.5)
	chýbajúci prívod benzínu skontrolujte hladinu v nádrži (odsek 7.2.1)
	chyba v zapal'ovaní skontrolujte spojenie káblovej koncovky so sviečkou
5. Štartovanie sťažkosťami a činnosť motora je nepravidelná	problémy s karburáciou

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obráťte sa na vášho predajcu.

PORUCHA PRAVDEPODOBNA PRÍČINA RIEŠENIE
8. Kontrolka akumulátoranezhasne poniekol'kých minútachpracovnej prevádzky	nedostatočné nabitie akumulátora spojte sa s vaším predajcom
9. počas práce zasvietikontrolka oleja (akje súčasťou)	vyskytol sa problém v mazaní motora Ihned' otočte kl'úč do polohy „ZASTAVENIE“:
		zabezpečte dostatočnú úroveňoleja (pozri 7.3.1)
		vymeňte filter (ak problém pretrváva,skontaktujte svojho predajcu)
10. Motor sa zastaví, ozvesa akustický signál.	Aktivácia ochrany elektronickejkarty z nasledujúcich dôvodov:	Otočte kl'úč do polohy „ZASTAVENIE“a hl'adajte príčinu poruchy
	prepätie spôsobenéregulátorom nabitia	spojte sa s vaším predajcom
	nesprávne zapojený akumulátor(nesprávne kontakty)	preverte zapojenia (pozri 3.4)
11. motor sa zastaví,žiadne akustickýsignál sa neozve	odpojený akumulátor preverte zapojenia (pozri 3.4)
	Problém s motorom spojte sa s Vaším Predajcom
12. Pri vyradení kosiacichzariadení nedôjde k ichvčasnému zaradeniualebo zastaveniu	uvoľnený remeň spojte sa s Vaším Predajcom
	problémy s elektromagnetickýmzaradením	spojte sa s Vaším Predajcom
13. Nepravidelné koseniea nedostatočný zber(len pri modeloch sozadným zberom)	montážny celok kosiacich zariadenínie je rovnobežný s terénom	skontrolujte tlak v pneumatikách (ods. 6.1.3)
		vyrovnajte montážny celok kosiacichzariadení voči terénu (odsek 8.2.1)
	neúčinnosť kosiacich zariadení spojte sa s Vaším Predajcom
	príliš vysoká rýchlosť vzhľadomk výške kosenej trávy	znížte rýchlosť jazdy a/alebozvýšte výšku montážneho celkukosiacich zariadení (ods. 6.5.4)
		počkajte, kým tráva vyschne
	upchatý kanál dajte dolu zberný kôš a vyprázdnitekanál (pozri 7.6.2)
14. Nepravidelnékosenie (len primodeloch s bočnýmvyhadzovaním)	montážny celok kosiacich zariadenínie je rovnobežný s terénom	skontrolujte tlak v pneumatikách (ods. 6.1.3)
		vyrovnajte montážny celok kosiacichzariadení voči terénu (odsek 8.2.1)
	neúčinnosť kosiacich zariadení spojte sa s Vaším Predajcom
15. Poruchová vibráciapočas činnosti	naplnenie montážneho celkukosiacich zariadení trávou	vyčistite montážny celok kosiacichzariadení (ods. 7.6.4)
	kosiace zariadenia nie súvyvážené, alebo sú povolené	spojte sa s Vaším Predajcom
	uvoľnené upevnenia skontrolujte a dotiahnhite skrutkyupevnenia motora a podvozku
16. Neisté aleboneúčinné brzdenie	nesprávne nastavená brzda spojte sa s Vaším Predajcom

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obráťte sa na vášho predajcu.

PORUCHA PRAVDEPODOBNÁ PRÍČINA RIEŠENIE
17. Nepravidelný pohyb, nedostatočný náhon pri jazde do svahu alebo tendencia stroja prevrátiť sa	problémy s remeňom alebo so zariadením na zaradenie	spojte sa s Vaším Predajcom
18. Stlačením pedála náhonu počas bežiaceho motora sa stroj nehýbe.	odisťovacia páka sa nachádza v polohe odistenia náhonu	vrátte ju do polohy odpovedajúcej zaradenému náhonu (ods. 5.4)
19. Stroj neprirodzene vibruje	poškodené alebo povolené súčasti zastavte stroj a vyberte kl’úč zapal’ovania

Ak problémy pretrvávajú aj po vykonaní vyššie uvedených úkonov, obrátte sa na vášho predajcu.

15. PRÍSLUŠENSTVO

15.1 SÚPRAVA PRE „MULČOVANIE“

Jemne rozdrobí pokosenú trávu a nechá ju na trávniku (obr. 58.A1; obr. 58.A2).

15.2 UDRŽIAVACIA NABÍJAČKA AKUMULÁTORA

Umožňuje udržiavať vysokú účinnosť akumulátora v období dlhodobej nečinnosti stroja, zaistuje jeho optimálne nabitie a predlžuje jeho životnosť (obr. 58.B).

15.3 SÚPRAVA ŤAŽNÉHO ZARIADENIA

Pre t'ahanie malého prívesu (obr. 58.C).

15.4 KRYCIA PLACHTA

Chráni stroj pred prachom, ked' sa nepoužíva (obr. 58.D)

15.5 SÚPRAVA ZADNÝCH ZÁVAŽÍ

Zlepšujú zadnú stabilitu stroja, najmä pri prevažujúcej práci na naklonených svahoch (obr. 58.E).

15.6 SÚPRAVA OCHRANNÉHO KRYTU ZADNÉHO VYHADZOVANIA

Používa sa namiesto zberného koša, ked' sa tráva nezbiera (obr. 58.F). (Len pri modeloch so zadným vyhadzovaním).

15.7 SNEŽNÉ REŤAZE 18", 20"

Zlepšujú pril'navosť zadných kolies na zasnežených úsekoch a umožňujú používanie príslušenstva – snehových radlíc (obr. 58.G).

15.8 KOLESÁ DO BLATA / SNEHU 18", 20"

Zlepšujú t'ažný výkon na snehu a v blate (obr. 58.H).

15.9 PRÍVESNÝ VOZÍK

Používa sa na prevoz nástrojov a vysokých predmetov, v rámci povolených hraničných hodnôt nákladu (obr. 58.I).

15.10 POSYPÁVAČ

Používa sa pri posype sol'ou a hnojivami (obr. 58.J).

15.11 POSYPÁVAČ

Slúži na posyp pieskom alebo drobným štrkom (obr. 58.K).

15.12 VALEC PRE VALCOVANIE TRÁVY

Slúži na potlačenie zeminy po siatí alebo na sploštenie trávy (obr. 58.L).

15.13 SNEHOVÁ RADLICA

Slúži na odhrnutie a nakopenie odstráneného snehu nabok (obr. 58.M).

15.14 ČELNÝ ZAMETAČ

Používa sa na čistenie príjazdových ciest a pevných povrchov od lístia a nečistôt alebo na odstránenie tenkých vrstiev čerstvo napadaného snehu (obr. 58.N).

15.15 DRVIČKA

Používa sa na kosenie a drvenie divo rastúcej trávy (obr. 58.O).

15.16 ZBERAČ LÍSTIA A TRÁVY

Slúži na zber lístia a trávy na trávnatom povrchu (obr. 58.P).

15.17 ČELNÝ HRABAČ

Slúži na zber trávy a drobných vetiev (obr. 58.Q).

15.18 PREPOJENIE NA ZDVIH

Umožňuje montáž čelného dodatočného príslušenstva, ktoré nepotrebuje prídavný pohon (obr. 58.R1).

15.19 POHON PRÍDAVNÉHO ZARIADENIA (PTO)

Umožňuje preniest výkon motora na ovládané príslušenstvo. Je potrebné prepojenie na zdvih (obr. 58.R2).

15.20 POHON PRÍDAVNÉHO ZARIADENIA (PTO)

Umožňuje preniest výkon motora na ovládané príslušenstvo. Nie je potrebné prepojenie na zdvih (obr. 58.R3).

KAZALO

1. SPLOŠNE INFORMACIJE....2
2. VARNOSTNE NORME 2
3. POZNAVANJE STROJA 4

3.1 Opis stroja in njegova predvidena uporaba....4

SK • Obsah a obrázky v tomto návode na používanie boli spracované menom spoločnosti ST. S.p.A. a sú chránené autorským právom – Reprodukcie či nepovolené pozmeňovanie tohto dokumentu, a to aj čiastočné, je zakázané.
