HASZNÁLATI ÚTMUTATÓ Tornado 7108 W STIGA

Vezetőüléses fűnyírógép

- HASZNÁLATI UTASÍTÁS

MAGYAR - Eredeti használati utasítás fordítása 

[2]   Nominalna snaga * [3]   Okretaji u minuti * [4]   Električni sustav [5]   Kapacitet spremnika goriva [6]   Prednje gume [7]   Stražnje gume [8]   Tlak u prednjim gumama [9]   Tlak u stražnjim gumama [10]   Visina košnje [11]   Širina košnje [12]   Minimalni promjer nepokošene trave [13]   Šifra noževa [14]   Brzina kretanja (približna) na  3000 min-1 [15]   Ograničenje brzine s lancima za  snijeg (ako ta oprema postoji) [16]   Granično opterećenje uređaja za  vuču (maksimalna vertikalna snaga) [17]   Granično opterećenje uređaja za  vuču (maksimalna težina vuče) [18]   Najveći dozvoljeni nagib [19]   Dimenzije [20] Duljina [21]   Duljina s košarom (Duljina bez  košare) [22] Širina [23]   Širina s usmjerivačem bočnog izbaci- vanja (Širina bez usmjerivača bočnog  izbacivanja) [24] Visina [25]   Masa stroja s praznim spremnikom * [26]   Razina zvučnog tlaka (max.) [27]   Kolebanje mjerenja [28]   Izmjerena razina zvučnog tlaka (max.) [29]   Zajamčena razina zvučnog tlaka [30]   Razina vibracija na mjestu vozača  (max.) [31]   Razina vibracija na upravljaču (max.) [32]   Tablica za pravilnu kombinaciju  dodatne opreme [32.A]   Stražnja dodatna oprema [32.B]   Prednja dodatna oprema [58]   Dodatna oprema na zahtjev [58.A1, 58.A2]   Komplet za “malčiranje” [58.B]   Punjač baterija za održavanje [58.C]   Komplet za vuču [58.D]   Zaštitna cerada [58.E]   Komplet stražnjih utega [58.F]   Komplet zaštite stražnjeg izbaciva- nja (samo za modele sa stražnjim sakupljanjem) [58.G]   Lanci za snijeg (18”, 20”) [58.H]   Kotači za blato/snijeg (18”, 20”) [58.I]   Prikolica [58.J, 58.K]   Rasipač [58.L]   Valjak za travu [58.M]   Nož za čišćenje snijega [58.N]   Prednja četka [58.O]   Priključak za košnju nekultivirane  trave [58.P] (Samo za modele serije SD) Sakupljač lišća i trave 38” Sakupljač lišća i trave 42” [58.Q]   Prednje grablje [58.R1, 58.R2]   Sučelje za podizanje +  Priključno vratilo (PTO) [58.R3]   Priključno vratilo (PTO) *   Za točan podatak pogledajte što je nave- deno na identikacijskoj etiketi stroja.[1] HU - MŰSZAKI ADATOK [2]   Névleges teljesítmény * [3]   Percenkénti fordulatszám * [4]   Elektromos rendszer [5]   Üzemanyagtartály kapacitása [6]   Első gumiabroncsok [7]   Hátsó gumiabroncsok [8]   Első guminyomás [9]   Hátsó guminyomás [10]   Vágási magasság [11]   Vágási szélesség [12]   Nem levágott fű minimális sugara [13]   Vágószerkezet kódja [14]   Haladási sebesség (hozzávetőleges)  3000 min-1-en [15]   Sebességkorlátozás hólánccal (ha  van ilyen tartozék) [16]   Vontatószerkezet terhelési korlátozás  (Maximális függőleges erő) [17]   Vontatószerkezet terhelési korlátozás  (Maximális vontatható súly) [18]   Megengedett maximális dőlés [19]   Méretek [20] Hossz [21]   Hossz zsákkal (Hossz zsák nélkül) [22]   Szélesség [23]   Szélesség oldalsó kihordó terelőle- mezzel (Szélesség oldalsó kihordó  terelőlemez nélkül) [24]   Magasság [25]   A gép tömege üres tartállyal * [26]   Hangnyomásszint (max.) [27]   Mérési bizonytalanság [28]   Mért hangerőszint (max.) [29]   Garantált hangerőszint [30]   Rezgésszint a vezetőülésnél (max.) [31]   Rezgésszint a kormánynál (max.) [32]   Táblázat a tartozékok helyes össze- rakásához [32.A]   Hátsó tartozékok [32.B]   Oldalsó tartozékok [58]   Igényelt tartozékok [58.A1, 58.A2]   Mulcsozó készlet [58.B]   Fenntartó akkumulátortöltő [58.C]   Vontatókészlet [58.D]   Takaróvászon [58.E]   Hátsó súlykészlet [58.F]   Hátsó kihordás védőelem készlet  (csak hátsó kihordású modelleknél) [58.G]   Hólánc (18”, 20”) [58.H]   Sár-/hókerekek (18”, 20”) [58.I]   Utánfutó [58.J, 58.K] Szóró [58.L]   Fűhenger [58.M] Hótolólap [58.N]   Frontoldali kefe [58.O]   Aprító [58.P] (Csak az SD sorozat modelljeihez) Fű- és avargyűjtő 38” Fű- és avargyűjtő 42” [58.Q]   Frontoldali gereblye [58.R1, 58.R2]   Emelő interfész + erőleadó  (TLT) [58.R3]   Erőleadó (TLT) *   A specikus adatokat a gép azonosító  címkéjén találja.

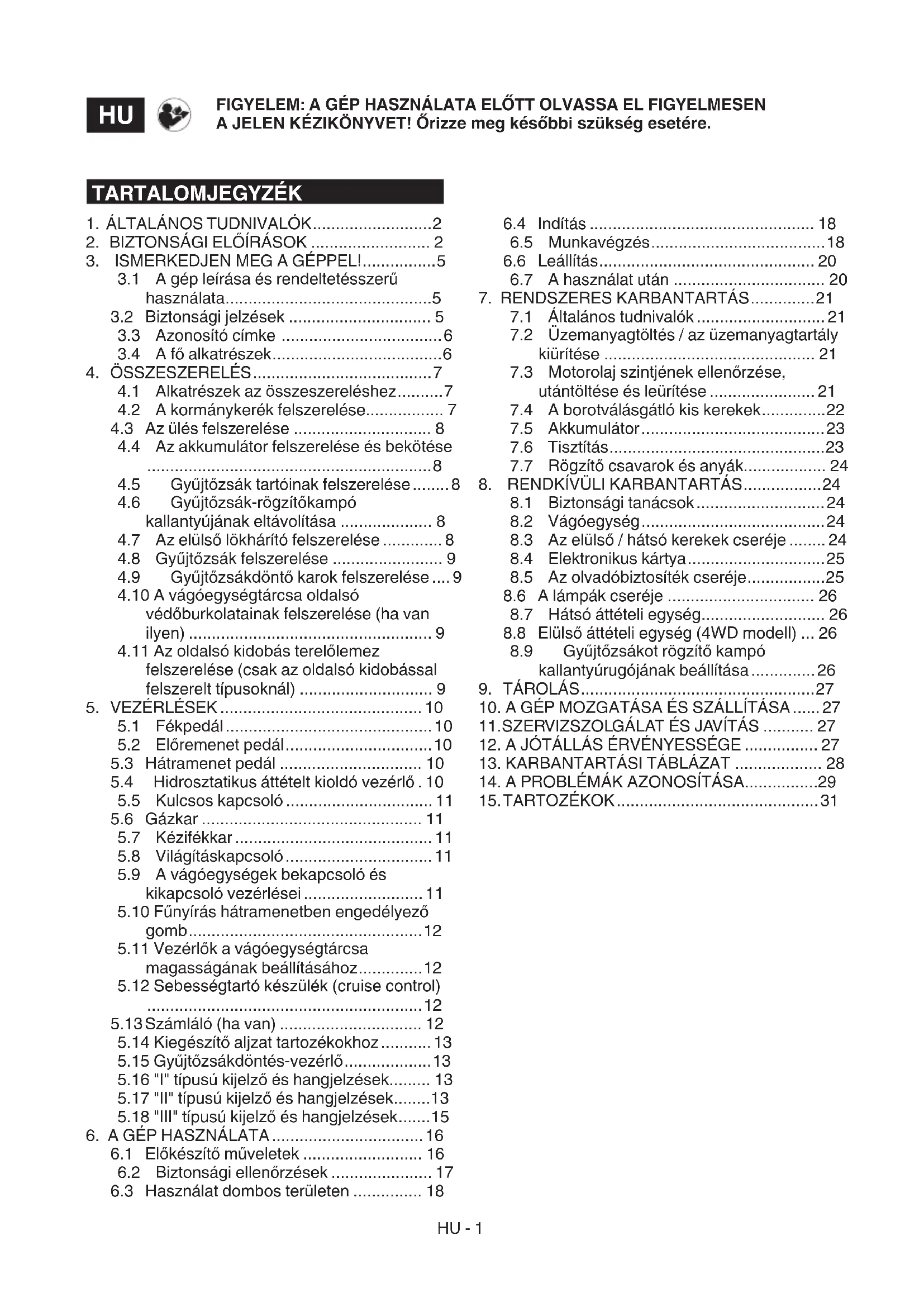

•   3.1  A gép leírása és rendeltetésszerű  használata p. 5
•   3.2  Biztonsági jelzések p. 5
•   3.3  Azonosító címke  p. 6
•   3.4  A fő alkatrészek p. 6

4. ÖSSZESZERELÉS ....................................... 7

  4.1  Alkatrészek az összeszereléshez .......... 7   4.2  A kormánykerék felszerelése................. 7   4.3  Az ülés felszerelése .............................. 8   4.4  Az akkumulátor felszerelése és bekötése

•   4.5    Gyűjtőzsák tartóinak felszerelése p. 8
•   4.6    Gyűjtőzsák-rögzítőkampó  kallantyújának eltávolítása p. 8
•   4.7  Az elülső lökhárító felszerelése p. 8
•   4.8  Gyűjtőzsák felszerelése p. 9
•   4.9    Gyűjtőzsákdöntő karok felszerelése p. 9
•   4.10 A vágóegységtárcsa oldalsó  védőburkolatainak felszerelése (ha van  ilyen) p. 9
•   4.11 Az oldalsó kidobás terelőlemez  felszerelése (csak az oldalsó kidobással  felszerelt típusoknál) p. 9

5. VEZÉRLÉSEK ............................................ 10

•   5.1  Fékpedál p. 10
•   5.2  Előremenet pedál p. 10
•   5.3  Hátramenet pedál p. 10
•   5.4    Hidrosztatikus áttételt kioldó vezérlő . 10   5.5  Kulcsos kapcsoló p. 11
•   5.6  Gázkar p. 11
•   5.7  Kézifékkar p. 11
•   5.8  Világításkapcsoló p. 11
•   5.9  A vágóegységek bekapcsoló és  kikapcsoló vezérlései p. 11
•   5.10 Fűnyírás hátramenetben engedélyező  gomb p. 12
•   5.11 Vezérlők a vágóegységtárcsa  magasságának beállításához   5.12 Sebességtartó készülék (cruise control) p. 12

•   5.13 Számláló (ha van) p. 12
•   5.14 Kiegészítő aljzat tartozékokhoz p. 13
•   5.15 Gyűjtőzsákdöntés-vezérlő p. 13
•   5.16 "I" típusú kijelző és hangjelzések p. 13
•   5.17 "II" típusú kijelző és hangjelzések p. 13
•   5.18 "III" típusú kijelző és hangjelzések p. 15

6. A GÉP HASZNÁLATA ................................. 16

•   6.1  Előkészítő műveletek p. 16
•   6.2  Biztonsági ellenőrzések p. 17
•   6.3  Használat dombos területen p. 18
•   6.4  Indítás p. 18
•   6.5  Munkavégzés p. 18
•   6.6  Leállítás p. 20
•   6.7  A használat után p. 20

7. RENDSZERES KARBANTARTÁS .............. 21

•   7.1  Általános tudnivalók p. 21
•   7.2  Üzemanyagtöltés / az üzemanyagtartály  kiürítése p. 21
•   7.3  Motorolaj szintjének ellenőrzése,  utántöltése és leürítése p. 21
•   7.4  A borotválásgátló kis kerekek p. 22
•   7.5  Akkumulátor p. 23
•   7.6  Tisztítás p. 23
•   7.7  Rögzítő csavarok és anyák p. 24

8.  RENDKÍVÜLI KARBANTARTÁS ................. 24

•   8.1  Biztonsági tanácsok p. 24
•   8.2  Vágóegység p. 24
•   8.3  Az elülső / hátsó kerekek cseréje p. 24
•   8.4  Elektronikus kártya p. 25
•   8.5  Az olvadóbiztosíték cseréje p. 25
•   8.6  A lámpák cseréje p. 26
•   8.7  Hátsó áttételi egység p. 26
•   8.8  Elülső áttételi egység (4WD modell) p. 26
•   8.9    Gyűjtőzsákot rögzítő kampó  kallantyúrugójának beállítása p. 26

A használati utasítás szövegében  néhány, a biztonság vagy a használat  szempontjából különösen fontos információt  tartalmazó bekezdést eltérő módon  kiemeltünk az alábbi kritérium szerint: MEGJEGYZÉS vagy FONTOS az előző részekben feltüntetettekre vonatkozó pontosításokat vagy egyéb információt tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását, illetve egyéb károk okozását. A  szimbólum veszélyt jelez. A gyelmeztetés  be nem tartása a kezelő vagy más személyek  sérülését, illetve károkat okozhat. A szürke pontokkal jelölt kerettel kiemelt  szakaszok opcionális jellemzőket  tartalmaznak, amelyek nincsenek meg a  jelen használati utasításban leírt összes  géptípusnál. Ellenőrizze, hogy az Ön  gépén jelen vannak-e ezek a jellemzők. Az összes „elülső”, „hátsó”, „jobb” és  „bal” megjelölést a kezelő munkavégzési  helyéből kell értelmezni.

A jelen használati útmutatóban található  ábrák számozása: 1, 2, 3 stb. Az ábrákon látható alkatrészeket  az A, B, C stb. betűk jelölik. A 2. ábrán látható C alkatrészre való  hivatkozás jelölése tehát: „Lásd a 2.C  ábrát” vagy egyszerűen „(2.C ábra)”. Az ábrák csak illusztrációk. A valós alkatrészek  eltérhetnek az ábrán láthatóktól.

A használati utasítás fejezetekre és szakaszokra  oszlik. A „2.1 Betanítás” c. szakasz a „2.  Biztonsági előírások” c. fejezet alcíme. A  címekre vagy szakaszokra való hivatkozásokat  a számozott szak., illetve fej. rövidítések  jelölik. Például: „2. fej.” vagy „2.1. szak.”

Ismerje meg a kezelőszerveket és  sajátítsa el e gép kezelését. Tanulja meg a  motor gyors leállítását. A gyelmeztetések  és az utasítások be nem tartása tűzesethez  és/vagy súlyos sérülésekhez vezethet. 

• Tilos gyermekekre bízni a gép használatát,  illetve olyan személyre, aki nem ismeri a  gép kezelésére vonatkozó útmutatásokat.  A helyi törvények szabályozhatják a gép  használatához előírt minimális életkort.

• Soha ne használja a gépet, ha a kezelő  fáradt vagy nem érzi jól magát, illetve ha  gyógyszer, kábítószer, alkohol vagy más  olyan szerek hatása alatt áll, melyek reexeit  és gyelmét károsan befolyásolják.

• Ne szállítson gyermekeket vagy más utasokat 

• Ne feledje, hogy a gép kezelője vagy  használója felelős a más személyeket ért  balesetekért és váratlan eseményekért,  illetve azok tulajdonában keletkező  károkért. A felhasználó felelőssége a  munkaterület talajviszonyaiból eredő  potenciális veszélyek felmérése, valamint a  saját és mások biztonsága garantálásához  szükséges óvintézkedések alkalmazása,  különösen lejtő vagy emelkedő, egyenetlen,  csúszós vagy bizonytalan területeken.

• Ha harmadik személynek átadja vagy  kölcsönadja a gépet, győződjön meg  arról, hogy ő elolvasta a jelen használati  utasításban foglalt tudnivalókat.

2.2 ELŐKÉSZÍTŐ MŰVELETEK

Egyéni védőfelszerelések

• Viseljen megfelelő ruházatot, erős,  csúszásgátló cipőt és hosszúnadrágot. Ne  működtesse a gépet mezítláb vagy nyitott  szandálban. Viseljen hallásvédő fülvédőt.

• A fülvédő használata csökkentheti a  gyelmeztető hangok (kiabálás vagy  vészjelzés) észlelését. Figyeljen oda, hogy  mi történik a munkaterület környékén.

• Ne használjon sálat, köpenyt, nyakláncot,  karkötőt, olyan ruházatot, melyen  nyakkendő, lobogó részek, szalagok  vannak, illetve bármilyen lelógó vagy  széles kellékeket, melyek beakadhatnak a  gépbe, vagy más, a munkavégzés helyén  lévő tárgyakba, illetve anyagokba. 

• Ha hosszú a haja, kösse megfelelően össze.HU - 3 Munkaterület / Gép

• Vizsgálja át gondosan a munkavégzés  területét és távolítson el minden olyan  tárgyat, melyet a gép kidobhat, vagy  amelyek sérüléseket okozhatnak a  vágóegységen/forgó egységeken (kövek,  gallyak, vashuzalok, csontok stb.). Robbanómotorok: üzemanyag VESZÉLY! Az üzemanyag tűzveszélyes. 

• Az üzemanyagot erre a célra előírt  tartályokban kell tárolni biztonságos helyen,  hőforrásoktól vagy nyílt lángoktól távol.

• Tisztítsa meg a tartályokat és a tárolási  területet a fű- és lombmaradványoktól  és a felesleges kenőanyagtól.

• Ne hagyja a tartályokat gyermekek  által elérhető helyen.

• Ne dohányozzon az üzemanyag  feltöltése vagy utántöltése alatt, illetve az  üzemanyaggal való tevékenységek során.

• Az üzemanyagot tölcsér segítségével  töltse be, kizárólag a szabadban.

• Ne lélegezze be az üzemanyag gőzeit.

• Járó vagy meleg motornál ne nyissa ki a  tanksapkát és ne töltsön be üzemanyagot.

• Lassan nyissa ki tanksapkát és  hagyja, hogy a belső nyomás  fokozatosan kerüljön kieresztésre.

• Ne közelítsen lángot a tartály nyílásához  a tartalmának ellenőrzése céljából.

• Ha az üzemanyag kifolyt, ne indítsa el  a motort, hanem távolítsa el a gépet  arról a területről, ahol ez történt, és  kerülje az olyan eszközök használatát,  melyek tüzet okozhatnak, egészen  addig, amíg az üzemanyag el nem  párolgott és a gőze szét nem oszlott.

• A gépre vagy a földre került minden  üzemanyagnyomot távolítson azonnal el.

• Tankolás után a tanksapkát és az  üzemanyagtartály dugóját gondosan csavarja  vissza a helyére és alaposan húzza meg.

• Ne indítsa el a gépet azon a helyen, ahol  az üzemanyag utántöltését végezte;  a  motor indítását az üzemanyagtöltés helyétől  legalább 3 méteres távolságra végezze.

• Kerülje az üzemanyagnak a ruházattal történő  érintkezését, és ha ez mégis megtörténne,  öltözzön át, mielőtt a motort elindítaná.

• A motort ne működtesse zárt térben,  mivel veszélyes mennyiségű szén- monoxid kerülhet a levegőbe. Az indítási  műveleteket szabadban vagy jól szellőző  helyen kell végezni! Soha ne feledje,  hogy a motor kipufogógáza mérgező! 

• A gép beindítása során ne irányítsa  a kipufogót, tehát a kipufogógázt  gyúlékony anyagok felé.

• Kerülje a gép használatát  robbanásveszélynek kitett helyeken,  gyúlékony folyadékok, gáz vagy  por jelenléte esetén. Az elektromos  érintkezések vagy mechanikus súrlódások  szikrákat képezhetnek, melyek lángra  lobbanthatják a port vagy a gőzöket. 

• Kizárólag nappal vagy jó világítás és  megfelelő látási viszonyok mellett dolgozzon. 

• Tartson távol a munkavégzés területétől  más személyeket, gyermekeket,  állatokat. A gyermekekre egy másik  felnőttnek kell felügyelnie.

• Kerülje a vizes fűben, esőben,  viharveszélyben történő munkavégzést,  főleg villámcsapás veszélye esetén.

• Különösen ügyeljen, ha a talaj egyenetlen  (buckás, gödrös), valamint lejtőn és  emelkedőn, gyeljen a rejtett veszélyekre  és az esetleges akadályokra, amelyek  korlátozhatják a látási viszonyokat.

• Különösen ügyeljen, amikor árokpart,  szakadék vagy vízpart közelében dolgozik.  A gép felborulhat, ha az egyik kerék túlhalad  a parton, vagy ha a part beszakad.

• Lejtős talajon különösen óvatosan dolgozzon  a felborulás és a gép feletti uralom  elvesztésének elkerülése érdekében. A gép  feletti uralom elvesztésének alapvető okai: – A kerekek nem tapadnak – Túlzott sebesség – Nem megfelelő fékezés – Az adott használatra alkalmatlan gép – A talajviszonyokból eredő  hatások ismeretének hiánya – Vontatójárműként való helytelen használat.

• Amikor a gépet út közelében  használja, gyeljen a forgalomra.

• A tűzveszély elkerülése érdekében ne hagyja  a gépet járó motorral a magas fűben. A helyes viselkedésre vonatkozó gyelmeztetések

• A gép vezetése és a munka során  gyelme ne kalandozzon el, koncentráljon  megfelelően a munkára.

• Legyen óvatos, amikor hátramenetben halad.  Nézzen hátra és győződjön meg az akadályok  hiányáról a hátramenet előtt és közben.

• Legyen óvatos terhek vontatása vagy  nehéz felszerelések használatakor: – A vontatórudakhoz csak szabványos  csatlakozási pontokat használjon; – A terhelés maximum akkora legyen,  amit még könnyedén tud ellenőrizni;HU - 4 – Ne fordítsa el hirtelen a kormányt.  Tolatás közben gyeljen; – Használjon ellensúlyokat vagy a  kerekekre tett súlyokat, amikor azt  a használati utasítás javasolja.

• Körültekintően járjon el, amikor gyűjtőzsákot  és egyéb olyan tartozékokat használ, amelyek  megváltoztathatják a gép egyensúlyát,  különösen emelkedőn és lejtőn.

• Tartsa mindig távol a kezét és a lábát  a vágóegységtől az elindításkor és a  gép használata során egyaránt.

• Figyelem: a vágóelem a kikapcsolása  után vagy a motor kikapcsolása után is  tovább forog néhány másodpercig.

• Ügyeljen az egynél több vágóegységgel  felszerelt vágócsoport esetében arra,  hogy az egyik forgó vágóegység  a többi forgását is okozhatja.

• Tartózkodjon mindig távol a kidobónyílástól.

• Ne érjen a motornak a használat  során felforrósodó részeihez.  Égési sérülés veszélye.

• A tűzveszély elkerülése érdekében ne hagyja  a gépet járó motorral a magas fűben. Abban az esetben, ha a munka során  géphiba vagy baleset történik, állítsa le azonnal  a motort és távolítsa el a gépet, hogy ne  okozhasson további károkat; amennyiben a  kezelő vagy más személyek sérülését okozó  baleset történt, nyújtson elsősegélyt az adott  helyzetnek legmegfelelőbb módon, és forduljon  az illetékes egészségügyi intézményhez a  szükséges ellátásért. Távolítsa el gondosan az  esetleges törmelékeket, melyek jelenléte károkat,  személyek vagy állatok sérülését okozhatja. Használati korlátozások

• Soha ne használja a gépet, ha a védőrészek  (gyűjtőzsák, oldalsó kidobás védőrész, hátsó  kidobás védőrész) sérültek, hiányoznak  vagy nincsenek megfelelően felszerelve.

• Ne használja a gépet, ha a  tartozékok/szerszámok nincsenek  felszerelve az előírt helyre. 

• Ne kapcsolja ki, iktassa ki, távolítsa el  vagy módosítsa a gépen levő biztonsági  rendszereket/mikrokapcsolókat.

• ne változtassa meg a motor beállítását és  ne állítsa magasabb fordulatszámra. Ha a  motort túl magas fordulatszámon működteti,  a személyi sérülés veszélye megnő.

• Ne vesse alá a gépet túlságos erőfeszítésnek  és ne használjon kis gépet nehéz  munkák végrehajtásához; a megfelelő  gép használata csökkenti a lehetséges  veszélyeket, és javítja a munka minőségét.

• Ez a gép nem közlekedhet közutakon.  Használata (a KRESZ értelmében)  kizárólag forgalom elől elzárt  magánterületeken lehetséges.

2.4 KARBANTARTÁS, TÁROLÁS

A gép biztonságának és  teljesítményszintjének érdekében végezze  el a gép rendszeres karbantartását és  gondoskodjon megfelelő tárolásáról. Karbantartás

• Soha ne használja a gépet kopott vagy sérült  alkatrészekkel. A meghibásodott vagy sérült  alkatrészeket ne javítsa, hanem cserélje ki.

• A tűzveszély csökkentése céljából  rendszeresen ellenőrizze, hogy nincs-e  olaj- vagy üzemanyag-szivárgás.

• A gép beállítási műveletei során ügyeljen  arra, hogy az ujjai ne szoruljanak be a forgó  vágóegység és a gép rögzített részei közé.  A jelen útmutatóban megadott zajszint-  és vibrációértékek a gép legnagyobb  használati értékei. A nem egyensúlyban levő  vágóelem, a túl gyors mozgás, a karbantartás  elhanyagolása jelentősen befolyásolják a  zajkibocsátást és a vibrálást. Ezért szükséges  biztosítani azokat a megelőző intézkedéseket,  melyek révén megszüntethetők a magas  zajszint és a vibrálás okozta lehetséges  károsodások; valamint gondoskodni kell a  gép karbantartásáról, fülvédőt kell viselni  és a munka során szüneteket kell tartani.  Tárolás

• A gépet ne tárolja üzemanyaggal teli  tartállyal olyan zárt helyen, ahol az  üzemanyag gőze láng, szikra vagy erős  hőforrás közelében begyulladhatna.

• A tűzveszély csökkentése céljából ne  hagyja a munka melléktermékeit tartalmazó  tárolóedényeket a helyiségben. 

2.5 KÖRNYEZETVÉDELEM

A környezet védelmét a gép használata során  elsődleges fontossági szempontként kell  gyelembe venni, mivel ez a békés egymás  mellett élés és környezetünk érdeke. 

• Ne zavarjon másokat a szomszédságában.  A gépet csak elfogadható napszakokban  használja (ne használja kora reggel vagy  késő este, amikor másokat zavarhat). 

• Szigorúan tartsa be a helyi előírásokat a  csomagolóanyagok, olaj, üzemanyag, szűrők,  használt alkatrészek vagy bármi egyéb,HU - 5 környezetszennyező elem selejtezésére  vonatkozóan; ezeket a hulladékokat ne  helyezze a háztartási hulladékba, hanem  szelektív hulladékkezelés keretében  szállítsa a megfelelő gyűjtőtelepekre, ahol  gondoskodnak azok újrahasznosításáról.

• Szigorúan kövesse a helyi előírásokat a  levágott növényzet megsemmisítését illetően 

• Az üzemen kívül helyezéskor ne  szennyezze a géppel a környezetet,  hanem a hatályos helyi előírások  értelmében adja le egy gyűjtőtelepen.

Ez a gép vezetőüléses fűnyírógép. A gép motorral van felszerelve, mely  működteti a burkolattal védett vágóegységet,  továbbá erőátviteli berendezéssel,  mely a gép mozgatását biztosítja. A gép fel van szerelve: – hidrosztatikus áttétellel, melynek előre- és  hátramenet áttételi aránya fokozatmentes  („Hydro”), két meghajtott kerékkel (2WD)  vagy négy meghajtott kerékkel (4WD). A kezelő a vezetőülésen  elhelyezkedve vezetheti a gépet és  működtetheti a fő vezérléseket.  A gépre felszerelt biztonsági szerkezetek  néhány másodpercen belül leállítják a motort  és a vágóegységet (6.2.2. szakasz).

3.1.1 Rendeltetésszerű használat

Ezt a gépet fűnyírás céljára  terveztük és készítettük. Általánosságban ez a gép az  alábbiakra alkalmas:

1. fűnyírásra és a fű összegyűjtésére 

2. fűnyírásra és a hátsó részen 

a fű talajra rakására.

3. fűnyírásra, a fű felaprítására és a 

talajra terítésére (mulcsozás).

4. fűnyírásra és a fű oldalirányú kirakására.

A gyártó által eredeti felszerelésként  vagy külön rendelhető tartozékként előírt  speciális tartozékok révén a gép különféle  munkamódozatok szerint üzemeltethető,  ezeket a jelen használati útmutató vagy az  egyes tartozékok használati útmutatója írja le. A (gyártó által tervezett) kiegészítő  tartozékok felszerelése révén a gép további  funkciókat láthat el a jelen használati  útmutatóban vagy az egyes tartozékok  használati útmutatójában megadott  feltételek és korlátozások betartásával.

3.1.2 Nem rendeltetésszerű használat

A fentiektől eltérő bármilyen más használat  veszélyes lehet és személyi sérüléseket  és/vagy tárgyi károkat okozhat. Helytelen  használatnak minősülnek az alábbiak  (példaként és nem kizárólagosan): – más személyek, gyermekek vagy  állatok szállítása a gépen vagy az  utánfutón, mivel azok leeshetnek  és súlyosan megsérülhetnek, illetve  veszélyeztetik a vezetés biztonságát; – terhek húzása vagy vonása a vontatásra  szolgáló eszköz alkalmazása nélkül; – a gép használata instabil, síkos,  jeges, köves vagy egyenetlen talajon,  a talaj állagának megállapítását  akadályozó pocsolyás vagy  víztükrökkel borított felületen; – a vágóegység működtetése a  nem füves szakaszokon; – a gép használata lomb vagy  törmelék összegyűjtésére. FONTOS A gép helytelen használata a garancia elévülését, valamint a Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a felhasználóra hárítva a saját magának vagy másoknak okozott károkból, illetve sérülésekből származó kötelezettségeket.

3.1.3 Felhasználói célcsoport

Ez a gép fogyasztói, azaz nem  professzionális használatra készült.  Hobbikertészeti alkalmazásra készült. FONTOS A gépet a kezelő egyedül használja!

3.2 BIZTONSÁGI JELZÉSEK

A gépen az alábbi szimbólumok  láthatók (2. ábra). Funkciójuk az, hogy  felhívják a gépkezelő gyelmét a gép  körültekintő és óvatos használatára. A jelölések jelentése:HU - 6 Figyelem! A gép használata  előtt olvassa el az útmutatót. Figyelem! Vegye ki a  kulcsot és olvassa el az  útmutatót, mielőtt bármilyen  karbantartási vagy javítási  műveletet végezne. Veszély! Tárgyak kidobásának veszélye: Ne dolgozzon anélkül, hogy a  hátsó kidobás védőrészt vagy  a gyűjtőzsákot felszerelte  volna. (csak hátsó gyűjtéssel  felszerelt típusoknál). Veszély! Tárgyak  kidobásának veszélye:  Tartsa távol a személyeket. Veszély! A gép felborulásának veszélye: Ne használja ezt a gépet  10°-nál nagyobb lejtőkön. Veszély! Csonkítás  veszélye: Gondoskodjon  róla, hogy a gyermekek  távol maradjanak a géptől,  amikor annak motorja jár. Vágásveszély. Vágószerkezet  mozgásban. Ne nyúljon  be kézzel és ne tegye be  a lábát a vágószerkezetet  magában foglaló házba. Figyelem! Tartsa távol  magát a meleg felületektől. Ne másszon fel úgy a gépre,  hogy a lábát a vágószerkezet  védőburkolatára helyezi. max xxx N (xx kg) max xxx N (xxx kg) A vontatókészlet  használatakor ne haladja  meg a címkén feltüntetett  terhelési korlátot, és tartsa  be a biztonsági előírásokat. FONTOS A megrongálódott vagy olvashatatlan címkéket ki kell cserélni! Kérjen új címkéket a szerviztől.

Az azonosító címkén az alábbi  adatok olvashatók (1. ábra):

2. CE megfelelőségi jelzés

6. A gyártó neve és címe

8. Névleges teljesítmény és a motor 

maximális működési sebessége

9. A gép tömege üres tartállyal kg-ban

10. Erőátvitel típusa:

Másolja át a belső borítólapon látható  gépazonosító címke megfelelő  helyére az azonosítási adatokat. FONTOS A felhatalmazott márkaszervizzel való kapcsolatfelvételkor adja meg mindig a címkén látható termékazonosító adatokat! FONTOS A példa megfelelőségi nyilatkozat a használati útmutató utolsó oldalain található.

3.4 A FŐ ALKATRÉSZEK

A gép az alábbi főbb alkatrészekből áll, amelyek  az alábbi feladatokra alkalmasak (1. ábra): A. Motor: mind a vágóegységek, mind  a kerekek meghajtója. Jellemzői és  használatának szabályai egy külön  használati utasításban vannak leírva. B. Vágóegységtárcsa: az egység egy  házból áll, amely tartalmazza a forgó  vágóegységeket és a vágóegységeket. C. Vágóegységek: a fűnyírásra szolgáló  elemek, a végeken található bordák  elősegítik a lenyírt fű továbbítását  a kidobócsatorna felé. D. Hátsó kidobás védőrész (igényelhető):  a gyűjtőzsák helyére felszerelve  megakadályozza, hogy a vágóegységek  által esetlegesen összegyűjtött  tárgyakat a gép kidobja (csak a hátsó  gyűjtéssel felszerelt típusoknál). E. Oldalsó kidobás terelőlemez: az egyik  funkciója, hogy a füvet oldalirányban a  talajra rakja, továbbá védőelemként is  szolgál, mivel megakadályozza, hogy a  vágószerkezet által esetlegesen felkapott  tárgyak a géptől távolra lökődjenek ki (csak  az oldalsó kidobással felszerelt típusoknál). F. Gyűjtőzsák: az egyik funkciója,  hogy a lenyírt füvet összegyűjtse,  továbbá védőelemként is szolgál, mivel  megakadályozza, hogy a vágószerkezet  által esetlegesen felkapott tárgyak a  géptől távolra lökődjenek ki (csak a hátsó kidobással felszerelt típusoknál).HU - 7 G. Kidobócsatorna: összekötő  elem a vágóegységtárcsa és a  gyűjtőzsák között (csak a hátsó gyűjtéssel felszerelt típusoknál). H. Vezetőülés: a kezelő munkavégzési  helye. Érzékelővel láttuk el, mely  érzékeli a vezető jelenlétét a biztonsági  berendezések működésbe lépése céljából.

I. Kormánykerék: Az elülső 

kerekek elfordulását vezérli. J. Elülső lökhárító: védi a gép elülső részeit. K. Akkumulátor: a motor beindításához  szükséges energiát szolgáltatja. Jellemzői  és használatának szabályai egy külön  használati utasításban vannak leírva.

A betartandó biztonsági előírásokat  a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok  vagy veszélyek elkerülése érdekében. Tárolási és szállítási okok miatt a gép néhány  elemét nem szereltük fel közvetlenül a gyárban.  Ezeket a csomagolóanyag eltávolítása után kell  felszerelnie a következő utasításokat követve. A gép kicsomagolását és  összeszerelését szilárd, sík felületen  kell végezni, továbbá elegendő helyet  kell biztosítani a gép és a csomagolás  mozgatásához a megfelelő szerszámok  alkalmazásával. Ne használja a gépet, amíg  nem végezte el az „ÖSSZESZERELÉS”  szakaszban leírt műveleteket.

ÖSSZESZERELÉSHEZ A csomagolás tartalmazza az alábbi  táblázatban felsorolt, az összeszereléshez  szükséges alkatrészeket: Leírás 1 Kormánykerék 2 Műszerfalburkolat és a  kormányt rögzítő részek 3 Vezetőülés 4 Elülső lökhárító (ha van) 5 Zsák a felszereléshez szükséges csa- varokkal és utasításokkal (csak a TS- TX-TH modellekhez) (csak hátsó gyűjtő- vel rendelkező modelleknél) 6 A zsák tartói és a felszereléshez szüksé- ges többi alkatrész (csak a hátsó gyűj- téssel felszerelt típusoknál) 7 Oldalsó kidobás terelőlemez (csak az ol- dalsó kidobással felszerelt típusoknál) 8 Vágószerkezet oldalsó megerősítései  (ha vannak). 9 Tasak, tartalma: - használati utasítás és dokumentumok  - csavarkészlet az ülés felszereléséhez - az oldalsó kidobás terelőlemez felsze- reléséhez szükséges készlet (csak az oldalsó kidobással felszerelt típusoknál) - az akkumulátor vezetékeinek csatlako- zócsavarjai - 2 indítókulcs - 1 db 10 A-es pótbiztosíték. 10 Mulcsozó készlet (csak az oldalsó kido- bással felszerelt típusoknál) (ha van).

1. Óvatosan bontsa ki a csomagolást, ügyeljen 

arra, hogy ne vesszenek el az alkatrészek.

2. Olvassa el a dobozban található 

dokumentációt, beleértve a  jelen használati útmutatót.

3. Vegye ki a dobozból az összes 

felszerelendő alkatrészt.

4. Vegye ki a gépet a csomagolásból, 

ügyeljen az alábbiakra: – állítsa a legmagasabb pozícióba a  vágóegységtárcsát (5.11. szakasz), ezzel  elkerülhető a károsodása a gépnek a  rakodólapról való levétele során. – Vegye le a gépet a rakodólapról. 

5. Vigye a hátsó áttételt kioldó kart 

kioldási pozícióba (5.4. szakasz).

4.2 A KORMÁNYKERÉK FELSZERELÉSE

1. Állítsa a gépet vízszintes helyzetbe és 

állítsa egyenesbe az első kerekeket.

2. Egy csavarhúzó segítségével 

távolítsa el a kormány (3.A ábra)  középső takarását (3.B ábra).

3. Helyezze fel a kormányt (3.A ábra) a kiálló 

tengelyre (3.C ábra) és forgassa el úgy,  hogy a küllők az ülés felé nézzenek, majd  nyomja meg, hogy a kormányagy beakadjon  a tüske kiálló végeibe (3.D ábra).

4. A megadott sorrendben rögzítse a kormányt 

a készletben található csavarokkal (3.E  ábra) és alátétekkel (3.F ábra és 3.G ábra).

5. Teljesen húzza meg a csavart 

(3.E ábra) egy csőkulccsal.

6. Tegye fel a kormány fedelét (3.B ábra), 

és a rögzítőket pattintsa be a helyükre.HU - 8

4.3 AZ ÜLÉS FELSZERELÉSE

Húzza felfelé a beállítókart (4.C ábra),  majd az ülést helyezze (4.A ábra) a sínre  (4.B ábra) a kormány felőli oldalon, amíg  be nem kattan a hat pozíció egyikébe. Ekkor az ülés stabilan be van szerelve, és  nem lehet kicsúsztatni, csak a rögzítést  oldó kar lenyomásával (4.D ábra).

FELSZERELÉSE ÉS BEKÖTÉSE

Az akkumulátor (5.A ábra) az ülés alatt  található, egy rugó (5.B ábra) rögzíti.

1. A tartozék csavarok segítségével 

csatlakoztassa először a piros vezetéket  (5.C ábra) a pozitív pólushoz (+), majd  a fekete vezetéket (5.D ábra) a negatív  pólushoz (–) a megadott módon. 

2. Szerelje be a rugót (5.B ábra) az akkumulátor 

megtartásához, de gyeljen rá, hogy  a kábelek megfelelő módon legyenek  elrendezve az akkumulátor előtt, hogy  a rugó be ne csípje őket (5.B ábra). FONTOS Mindig gondoskodjon a teljes feltöltésről, amit az akkumulátor füzetében megadottak szerint kell elvégezni. FONTOS Az elektronikus kártya beavatkozásának elkerülése érdekében semmiképpen ne indítsa el a motort a teljes feltöltés előtt!

4.5 GYŰJTŐZSÁK TARTÓINAK

FELSZERELÉSE Szerelje fel a két tartót (6.A ábra) a  hátsó lemezre (6.B ábra). Mindegyik  tartóhoz használja a készletben  lévő három csavart (6.C ábra) a rajz  szerint, és az anyákat (6.D ábra). Akassza be a tartókba a gyűjtőzsák vázának  felső részét (6.E ábra), majd igazítsa középre  a felső lemezhez képest (6.B ábra). Állítsa be a két tartó helyzetét (6.F ábra) az  ütközőhöz (6.G ábra) képest úgy, hogy a  gyűjtőzsák vázát elforgatva a csap (6.H ábra)  megfelelően illeszkedjen a fészekben (6.I  ábra). Még egyszer ellenőrizze, hogy a váz  (6.E ábra) valóban középen van-e a  hátsó lemezhez képest (6.B ábra) és  a forgó mozgás szabályosan történik,  a fent leírtak szerint. Ezt követően  húzza meg teljesen a csavarokat (6.C  ábra) és az anyákat (6.D ábra).

4.6 GYŰJTŐZSÁK-RÖGZÍTŐKAMPÓ

KALLANTYÚJÁNAK ELTÁVOLÍTÁSA A szállításkor a gyűjtőzsákot rögzítő  kampó (7.A ábra) a kallantyúval (7.B ábra) a hátsó lemezhez van rögzítve. Ezt a kallantyút el kell távolítani, mielőtt  felszerelné a gyűjtőzsák tartóit, ezt  követően nem kell többé használni.

• „I” típusú lökhárító

• „II” típusú lökhárító

1. Szerelje fel az első lökhárítót (8.A ábra) 

az alváz alsó részére (8.B ábra), és  rögzítse a négy csavarral (8.C ábra).HU - 9

1. Először szerelje fel a vázat úgy, hogy a 

felső részt (9.A ábra) összekapcsolja az  alsó résszel (9.B ábra), az ábrán látható  módon használja a készletben lévő  csavarokat és anyákat (9.C ábra). Helyezze el a saroklemezeket (9.D  ábra és 9.E ábra) a jobb (R⇑) és a  bal (L⇑) oldali elhelyezést betartva,  majd rögzítse őket a vázhoz a négy  önbehajtó csavarral (9.F ábra).

2. Csak elektromos döntőszerkezettel

szerelt modelleknél: Szerelje fel a két görgőt (9.G ábra) a tartók  csapjaira (9.H ábra), de ügyeljen rá,  hogy a kés a tartó felé nézzen, majd  rögzítse őket a rugalmas gyűrűkkel  (9.I ábra). Ezt követően a csavarokkal  és anyákkal (9.J ábra) szerelje fel a  tartót az elülső vázra (9.B ábra).

3. Fűzze be a vázat a vászonborításba (9.K 

ábra). Figyeljen a pontos elhelyezésre az  alap kerülete mentén. Egy csavarhúzó  segítségével (9.L ábra) akassza be az  összes műanyag prolt a váz csöveibe.

4. Helyezze be a fogantyút (9.M ábra) a 

fedél furataiba (9.N ábra), majd a rajz  szerint az egészet rögzítse a csavarokkal  és a hátsó önbehajtó csavarokkal  (9.P ábra) a vázhoz (9.O ábra).

5. Helyezze fel a merevítőt (9.Q ábra) 

a váz alá a csavarokkal és anyákkal  (9.R ábra) úgy, hogy a lapos része  nézzen a vászon felé. Helyezze be az  ürítő kart (9.S ábra) a helyére, majd  szerelje be a rögzítőcsavart (9.T ábra)  és a hozzá tartozó anyát (9.U ábra).

• A TS-TX-TH modelleknél A zsák felszerelését az alkatrész  mellett található útmutató  utasításait követve végezze el.

Helyezze a karok tengelyét (10.A  ábra) a két lemez mélyedésébe (10.B  ábra), majd a készletben található  csavarokkal és anyákkal (10.D ábra) az  ábrán látható sorrendben rögzítse őket  a gyűjtőzsáktartókon (10.C ábra). Csatlakoztassa az emelő dugattyúrúd  végét (10.E ábra) a csappal (10.G ábra)  a karhoz (10.F ábra), és szerelje fel a  két rugalmas gyűrűt (10.H ábra). Mielőtt felszerelné a gyűjtőzsákot a  tartókra, győződjön meg róla, hogy a  döntő karok mozgása szabályos-e.

FELSZERELÉSE (HA VAN ILYEN) A készletben található csavarokkal  (11.B ábra) és az anyákkal (11.C ábra)  szerelje fel a védőelemeket (11.A ábra),  az adott géphez leírt utasítást követve.

1. Az oldalsó kidobás terelőlemez (12.A 

ábra) belsejében helyezze fel a rugót  (12.B ábra) oly módon, hogy a végét  (12.B.1 ábra) a nyílásba illeszti és  elfordítja, hogy a rugó (12.B ábra) és a  rugó vége (12.B.2 ábra) megfelelően a  számukra kijelölt helyre illeszkedjen.

2. Helyezze az oldalsó kidobás terelőt (12.A 

ábra) a vágóegységtárcsa tartóihoz  (12.C ábra), és csavarhúzó segítségével  forgassa el a rugó (12.B ábra) második  végződését (12.B.2 ábra) úgy, hogy az  oldalsó kidobás terelőn kívülre kerüljön.

3. Illessze be a csapot (12.D ábra) a 

tartóelemek (12.C ábra) és az oldalsó  kidobás terelő nyílásaiba, és vezesse  át belülről a rugótekercsen (12.B  ábra), míg a lyukas vég teljesen ki  nem jön a legbelső tartóelemből.HU - 10

4. Helyezze be a sasszeget (12.E ábra) 

a csap (12.D ábra) furatába (D.1 ábra),  és egy fogóval forgassa el a csapot  annyira, hogy a sasszeg két vége  (12.E.1 ábra) annyira visszahajoljon,  hogy ne tudjon kiesni, és így a csap  (12.D ábra) ne tudjon kicsúszni. Győződjön meg arról, hogy a rugó  megfelelően működik, azaz stabilan  tartja az oldalsó kidobás terelőlemezt  leeresztett állásban, valamint hogy a csap jól be van illesztve, és nem  tud még véletlenül sem kiesni. FONTOS Az oldalsó kidobás lehetőségével felszerelt típusoknál: győződjön meg róla, hogy az oldalsó kidobás védőburkolata (21.A ábra) le legyen eresztve, és rögzítse a biztonsági kar (21.B ábra). FONTOS A terelőlemez karbantartása vagy leszerelése előtt ne felejtse el előre tolni a biztonsági kart (21.B ábra) és emelje meg az oldalsó kidobás védőburkolatát (21.A ábra), hogy le lehessen szerelni. MEGJEGYZÉS A terelőlemez leszereléséhez végezze el a lépéseket a felszerelés sorrendjével ellentétes irányban.

Ez a pedál a hátsó kerekeket  fékezi (13.A, 14.A ábrák).

5.2 ELŐREMENET PEDÁL

Ezzel a pedállal lehet bekapcsolni a kerekek  meghajtását, valamint szabályozható az  előremenet sebessége (13.B, 14.B ábrák):

1. Előremenet Ha nagyobb erővel 

nyomja a pedált, fokozatosan  növekszik a gép sebessége.

2. Üresjárat állás Ha felengedi

a pedált, automatikusan  visszaáll üresjárati állásba. MEGJEGYZÉS Az „üres” állást a jelzőfény felkapcsolódása jelzi (16.F ábra). MEGJEGYZÉS Ha a pedált olyankor nyomja le, amikor a kézifék (13.D ábra) be van húzva, a motor leáll.

5.3 HÁTRAMENET PEDÁL

Ezzel a pedállal lehet bekapcsolni a hátramenet  meghajtását, valamint szabályozható a  gép sebessége (13.C, 14.C ábra):

1. Hátramenet Ha nagyobb erővel 

nyomja a pedált, fokozatosan  növekszik a gép sebessége. A hátramenetet álló helyzetben kell kapcsolni.

2. Üresjárat állás Ha felengedi

a pedált, automatikusan  visszaáll üresjárati állásba. MEGJEGYZÉS Az „üres” állást a jelzőfény felkapcsolódása jelzi (16.F ábra). MEGJEGYZÉS Ha a pedált olyankor nyomja le, amikor a kézifék (15.D ábra) be van húzva, a motor leáll.

Ennek a vezérlőnek két állása van, amit  egy címke jelez (13.D, 14.D ábra):

1. Hajtás bekapcsolva: menet 

és nyírás közben az összes  használati feltételhez.

2. Hajtás kioldva: álló motor mellett 

jelentősen csökkenti a gép  kézzel történő mozgatásához szükséges erőkifejtést. FONTOS Az áttételi egység megrongálódásának elkerülése érdekében ezt a műveletet csak álló motorral szabad elvégezni, amikor a pedálok (13.B, 13.C, 14.B, 14.C ábrák) üresben vannak.

• Csak a 4WD modellnél A gép mozgatása csak hátrafelé  könnyen kivitelezhető, akkor is, ha  a hátsó áttétel ki van oldva.HU - 11

5.5 KULCSOS KAPCSOLÓ

A kulcs a gép bekapcsolását engedélyezi / tiltja 3 állása van (15.A ábra):

1. Leállítási állás A gép azonnal leáll.

2. Menet állás Minden

szolgáltatás engedélyezett.

3. Indítási állás Bekapcsolja az 

indítómotort és a gép beindul. Ha  elengedi a kulcsot a beindítási  állásban, az automatikusan  visszatér a menet állásba.

A motor fordulatszámát szabályozza. A motor típusa szerint a gáz  vezérlőkar két típusú lehet: A. I. típus különálló hidegindítóval (15.B + 15.C ábra) B. II. típus (15.B ábra) A megadott helyzetek megfelelnek  az alábbiaknak:

1. Choke hidegindító - Hidegindítás

(ha van) a motor hidegindításához  használandó. A „CHOKE” pozíció  a keveréket dúsítja, és csak a  ténylegesen szükséges, lehető  legrövidebb ideig szabad használni.

2. Motor maximális fordulatszáma

Mindig ezt használja a gép  indításához, üzemeltetéséhez  és a fűnyíráshoz.

3. Motor minimális fordulatszáma

Az állás alatt használatos,  amikor a motor elég meleg. MEGJEGYZÉS Helyváltoztatáskor a «teknős» és a «nyúl» közötti köztes állást válassza. MEGJEGYZÉS Néhány típus el van látva egy olyan rendszerrel, amely automatikusan ellenőrzi a hidegindító helyzetét a karburátorban a motor bekapcsolásakor és a melegítést.

A kézifék megakadályozza, hogy a gép  elmozduljon, miután leparkolta.  A karnak (15.D ábra) két állása van:

1. Fék kioldva. A kézifék kioldásához 

nyomja meg a pedált (13.A, 14.A ábrák). A kar visszaáll  a kioldott fék pozícióba.

2. Fék behúzva. A kézifék 

behúzásához nyomja teljesen le  a pedált (13.A, 14.A ábrák), és  vigye a kart fék behúzva állásba;  amikor leveszi a lábát a pedálról,  a pedál az alsó állásban marad.

5.8 VILÁGÍTÁSKAPCSOLÓ

Ezzel a gombbal (15.E ábra)  kapcsolható fel a világítás, amikor a  (15.A ábra) «MENET» állásban van.

Ez a vezérlő egy elektromágneses  kuplung segítségével lehetővé teszi  a vágószerkezet bekapcsolását:

1. Vágóegységek bekapcsolva.

Gomba alakú kapcsoló kihúzva  (15.F.1 ábra)  vagy gomb  lenyomva  (15.F.2 ábra)

2. Vágóegységek kikapcsolva.

Gomba alakú kapcsoló benyomva  (15.F.1 ábra)  vagy gomb  felengedve (15.F.2 ábra)

A vágóberendezést kikapcsolva, azzal  egyidejűleg bekapcsol egy fék, amely  néhány másodperc alatt leállítja a forgását. MEGJEGYZÉS A „Vágóberendezés bekapcsolva” állapotot a jelzőfény felkapcsolódása jelzi (16.A ábra). MEGJEGYZÉS Ha az előírt biztonsági feltételek betartása nélkül kapcsolja be a vágóegységeket, akkor a motor kikapcsol, vagy nem lehet beindítani (lásd 6.2.2. szakasz.)HU - 12

A gombot lenyomva tartva (15.G  ábra) a motor leállása nélkül  lehet hátramenetben haladni.

5.11 VEZÉRLŐK A VÁGÓEGYSÉGTÁRCSA

MAGASSÁGÁNAK BEÁLLÍTÁSÁHOZ

• Karos vezérlő Ezzel a karral lehet felemelni vagy leengedni  a vágószerkezetet, amit 7 különböző vágási  magasságba lehet beállítani (15.H ábra). Ennek a karnak hét állása van,  melyet a vonatkozó táblán «1»-től  «7»-ig tüntettünk fel. Mindegyik  eltérő vágási magasságnak  felel meg 3 cm és 9 cm között. Ahhoz, hogy átálljon az  egyik állásról a másikra,  le kell nyomni a kar végén  található kioldógombot.

• Karos és gombos vezérlő A kar segítségével (15. H ábra) engedhető  le és emelhető fel a teljes vágószerkezet.

• «A» állás Vágóegység felemelve.

• «B» állás Vágóegység leengedve. A karral (15.I ábra) a teljes vágószerkezet  9 különböző magasságba állítható be,  amely ugyanennyi vágási magasságnak  felel meg 2 és 10 cm között.

1. Tegye a kart (15.H ábra) «A» állásba.

2. Állítsa be a vágási magasságot 

a gombbal (15.I ábra).

3. A kart (15.H ábra) «B» állásba helyezve 

a vágószerkezet automatikusan visszaáll  az előre rögzített magasságra. MEGJEGYZÉS Szállítás és áthelyezés során tegye a kart (15.H ábra) «A» állásba.

5.12 SEBESSÉGTARTÓ KÉSZÜLÉK

(CRUISE CONTROL) Ez a szerkezet lehetővé teszi az  előremenet sebességének megtartását  anélkül, hogy a pedált lenyomva  kellene tartani (13.B, 14.B ábra). A gomba alakú gombnak két állása van:

1. Lenyomva. A szerkezet 

kikapcsolva (nem aktív)

2. Kihúzva. A szerkezet 

• Ha előremenet közben bekapcsolja  a szerkezetet, a gép tartja az adott  menetsebességet anélkül, hogy a pedált  használni kellene (13.B, 14.B ábra).

• Hátramenetben a szerkezet  nem használható.

• Amikor a szerkezet be van  kapcsolva, a hátramenet pedál nem  használható (13.C, 14.C ábra). MEGJEGYZÉS Hegymenetben vagy lejtmenetben a sebesség változhat a sík terepen beállítotthoz képest. A szerkezet kikapcsolásához,  valamint a pedállal kezelt előremeneti  sebesség használatához (13.B, 14.B  ábrák) az alábbiakat kell tenni:

• nyomja le a pedált (13.B, 14.B ábra); vagy

• nyomja le a fékpedált (13.A, 14.A ábra). Mindkét esetben a gomba alakú vezérlő  automatikusan visszaáll «Lenyomva» állásba. FONTOS A szerkezetet soha ne a gomba alakú vezérlővel kapcsolja ki.

5.13 SZÁMLÁLÓ (HA VAN)

A számláló (15.K ábra) minden alkalommal  bekapcsol, ha a kulcsot (15.A ábra)  «MENET» állásba teszi, és jelzi a  motor működési idejét órákban.HU - 13

5.14 KIEGÉSZÍTŐ ALJZAT

TARTOZÉKOKHOZ Lehetővé teszi a 12 V egyenáramról  működő, maximum 50 watt teljesítményű  elektromos készülékek csatlakoztatását,  melyek megfelelő (autóba való) dugvillával  vannak felszerelve (15.M ábra). – A csatlakozó csak akkor van  feszültség alatt, ha kulcsot (15.A ábra) «MENET» állásba forgatja.

5.15 GYŰJTŐZSÁKDÖNTÉS-VEZÉRLŐ

• Kézi vezérlés A gyűjtőzsák döntése ürítési céllal a helyéről  kihúzható kar (15.L ábra) segítségével történik.

• Elektromos vezérlés A gyűjtőzsák döntése ürítési céllal  a gomb (15.N ábra) lenyomásával  történik. Addig kell lenyomva tartani,  amíg a vezérlő motor le nem áll. A gyűjtőzsák a gomb (15.O lenyomásával)  áll vissza az eredeti helyzetbe. Addig kell  lenyomva tartani, amíg a kampó be nem  akad és a vezérlő motor le nem áll.

5.16 "I" TÍPUSÚ KIJELZŐ ÉS

HANGJELZÉSEK Amikor a kulcsot «MENET» állásba rakja,  valamennyi fényjelzés egyszerre felkapcsolódik  kb. fél másodpercre (egy rövid hangjelzés  kíséretében), ami a helyes működést jelzi. Ezt követően a jelzőfények  mutatják az alábbiakat: Világító jelzőfény: a vágóegységek  be vannak kapcsolva (16.A ábra). Világító jelzőfény: a kézifék be  van húzva (16.B ábra). Világító jelzőfény: a gépkezelő  távol van (16.C ábra). Villogó jelzőfény: az üzemanyag  szintje alacsony (16.D ábra). Villogó jelzőfény: A motor kenésének  rendellenességeit jelzi (16.E  ábra). Azonnal állítsa le a motort,  ellenőrizze az olajszintet és lépjen  kapcsolatba egy márkaszervizzel. Világító jelzőfény: Hiányzik a  gyűjtőzsák vagy a hátsó kidobás  védőrész (16.F ábra). Világító jelzőfény: a motor be van  kapcsolva, az akkumulátor töltése  nem szabályos (16.G ábra). Villogó jelzőfény az indítás előtt: az  akkumulátor nem képes elindítani  a motort. Lépjen kapcsolatba egy  márkaszervizzel (16.G ábra). Világító jelzőfény: a meghajtás  "üresjáratban" van (16.H ábra).

• Hangjelzések A hangjelzés kétféle lehet:

• Közbelépett az  elektronikus kártya  védelme.

• A motor többi mint 30  másodperce ki van  kapcsolva a «MENET»  állásban lévő kulccsal.

• A gyűjtőzsák tele van.

5.17 "II" TÍPUSÚ KIJELZŐ ÉS

HANGJELZÉSEK Amikor a kulcsot «MENET» állásba rakja,  valamennyi ikon egyszerre felkapcsolódik kb. fél  másodpercre (egy rövid hangjelzés kíséretében),  ami a helyes működést jelzi; a kijelző tehát  a „Munkaóra-számláló” helyzetbe áll be. Ezt követően a jelzőfények  mutatják az alábbiakat: Világító jelzőfény: a vágóegységek  be vannak kapcsolva (16.A ábra).HU - 14 Világító jelzőfény: a kézifék be  van húzva (16.B ábra). Világító jelzőfény: a gépkezelő  távol van (16.C ábra). Egyszerű üzemanyag jelzőfény (16.D ábra). Villogó jelzőfény: az üzemanyag  szintje alacsony. Üzemanyag jelzőfény szintjelzővel (16.D ábra). A jelzőfény mutatja az üzemanyag szintjét a  tartályban a következő követelmény szerint: Az üzemanyag szintje telétől  nagyjából a tartály feléig. Az üzemanyag szintje a tartály  nagyjából felétől az alacsony szintig. Az üzemanyagszint alacsony. MEGJEGYZÉS A tartalék üzemanyag kb. 2 liter, ami kb. 30-40 perc munkavégzést tesz lehetővé. Villogó jelzőfény: A motor kenésének  rendellenességeit jelzi (16.E  ábra). Azonnal állítsa le a motort,  ellenőrizze az olajszintet és lépjen  kapcsolatba egy márkaszervizzel. Világító jelzőfény: Hiányzik a gyűjtőzsák  vagy a hátsó kidobás védőrész (16.F  ábra) (csak a hátsó gyűjtésű típusokhoz). Világító jelzőfény: a motor be van  kapcsolva, az akkumulátor töltése  nem szabályos (16.G ábra). Villogó jelzőfény az indítás előtt: az  akkumulátor nem képes elindítani  a motort. Lépjen kapcsolatba egy  szakszervizzel (16.G ábra). Világító jelzőfény: a meghajtás  "üresjáratban" van (16.H ábra).

• Működési funkciók Nyomja meg az "ÜZEMMÓD"  nyomógombot, hogy egymás után  elindítsa az üzemelési funkciókat. Üzemóra-számláló (16.l ábra). A  motor működésének összesített  óraszámát mutatja. Voltmérő (16.O ábra). Az akkumulátor  töltöttségi szintjét jelzi. Fordulatszámláló (16.K ábra) Megadja  a motor fordulatszámát numerikus  értékekkel vagy egy sor csillaggal,  amelyek az alábbiaknak felelnek meg: Megjelenő érték: < 1600 Motor minimumon < 2500 haladási sebesség > 2500 vágási sebesség

vágási sebesség MEGJEGYZÉS A villogás azt jelzi, hogy a motor fordulatszáma nem alkalmas fűnyírásra. Óra (ha van a gépen) (16.L  ábra) Megadja az órát 24 óra/ nap üzemmódban. A beállítás elvégzéséhez a kulcsnak «MENET»  állásban kell lennie, a motort le kell állítani,  és az alábbi műveleteket kell végrehajtani:

• Nyomja meg többször az «ÜZEMMÓD»  gombot, amíg meg nem jelenik az óra ikonja.

• Tartsa nyomva az «ÜZEMMÓD» gonbot,  amíg az első két szám nem villog (óra).

• Nyomja meg a két oldalsó gomb egyikét  (16.K,L ábra), hogy megnövelje vagy  lecsökkentse az értéket egy egységgel.

• Nyomja meg az «ÜZEMMÓD» gombot,  amíg a másik két szám nem villog (perc).

• Nyomja meg az oldalsó gombok egyikét,  hogy megnövelje vagy lecsökkentse  az értéket egy egységgel.

• Nyomja meg az «ÜZEMMÓD» gombot  a beállítás befejezéséhez. MEGJEGYZÉS Az órát egy gombelem működteti; ha ez lemerül, forduljon a márkaszervizhez.

• HangjelzésekHU - 15 A hangjelzés kétféle lehet:

• Közbelépett az  elektronikus kártya  védelme.

• A motor több mint 30  másodperce ki van  kapcsolva a «MENET»  állásban lévő kulccsal.

• A gyűjtőzsák tele van.

5.18 "III" TÍPUSÚ KIJELZŐ ÉS

HANGJELZÉSEK Amikor a kulcsot «MENET» állásba rakja,  valamennyi ikon egyszerre felkapcsolódik  kb. fél másodpercre (egy rövid hangjelzés  kíséretében), ami a helyes működést jelzi;. Ezt követően az ikonok mutatják az alábbiakat: Égő ikon: a vágóegységek be  vannak kapcsolva (16.A ábra). Égő ikon: a kézifék be van  húzva (16.B ábra). Világító jelzőfény: a gépkezelő  távol van (16.C ábra). Üzemanyag ikon szintjelzővel (16.D ábra). Az ikon mutatja az üzemanyag szintjét  a tartályban az alábbiak szerint: Az üzemanyag szintje telétől  nagyjából a tartály feléig. Az üzemanyag szintje a tartály  nagyjából felétől az alacsony szintig. Az üzemanyagszint alacsony. MEGJEGYZÉS A tartalék üzemanyag kb. 2 liter, ami kb. 30-40 perc munkavégzést tesz lehetővé. Égő ikon: A motor kenésének  rendellenességeit jelzi (16.E  ábra). Azonnal állítsa le a motort,  ellenőrizze az olajszintet és lépjen  kapcsolatba egy márkaszervizzel. Égő ikon: Hiányzik a gyűjtőzsák vagy  a hátsó kidobás védőrész (16.F ábra)  (csak a hátsó gyűjtésű típusokhoz). Égő ikon: A gyűjtőzsák megtelet  és ki kell üríteni (16.F ábra) (csak  hátsó gyűjtésű típusokhoz). Akkumulátor ikon szintjelzővel (16.G ábra). Égő ikon: Az akkumulátor töltés alatt áll. Égő ikon: Az akkumulátor  feszültségszintje optimális. Égő ikon kikapcsolt motorral: Azt jelzi,  hogy fel kell tölteni az akkumulátort Égő ikon bekapcsolt motorral:  Az akkumulátor feltöltési  rendellenességét jelzi. Villogó ikon: Az akkumulátor nem  képes elindítani a motort, ezért  forduljon egy márkaszervizhez. Égő ikon: a meghajtás  "üresjáratban" van (16.H ábra). Üzemóra-számláló (16.l ábra). A  motor működésének összesített  óraszámát mutatja. Lámpák (16.P ábra). Égő ikon: Azt  mutatja, hogy a lámpák égnek. Karbantartásra van szükség (16.Q ábra).  Égő ikon: Rendszeres karbantartás  jelzője. Az elvégzendő karbantartásokat  a 13. fejezet tartalmazza. Az ikon 50  óránként kapcsol be, és 1 órán át ég. Zöld terület (16.R ábra). A  motor fordulatszáma megfelel  a fű optimális vágásához.HU - 16

• Hangjelzések A hangjelzés kétféle lehet:

• Közbelépett az  elektronikus kártya  védelme.

• A motor több mint 30  másodperce ki van  kapcsolva a «MENET»  állásban lévő kulccsal.

• A gyűjtőzsák tele van.

A betartandó biztonsági előírásokat  a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok  vagy veszélyek elkerülése érdekében.

6.1 ELŐKÉSZÍTŐ MŰVELETEK

A munka megkezdése előtt el kell végeznie egy  sor ellenőrzést és műveletet, hogy a munka  eredményes és teljesen biztonságos legyen.

1. tegye a gépet vízszintes helyzetbe, hogy 

megfelelően támaszkodjon a talajra;

2. készítse elő a gépet a végzendő munkára 

alkalmas módon (6.1.4. szakasz);

6.1.1 Olaj- és benzinutántöltés

FONTOS A gépet motorolaj és üzemanyag nélkül szállítjuk le. A gép használata előtt ellenőrizze az  üzemanyagot és az olajszintet (7.2., 

7.3. szakasz). Az üzemanyagtöltéssel 

és az olajutántöltéssel kapcsolatos  tudnivalókat és óvintézkedéseket lásd  a 7.2. és a 7.3. szakaszokban és a  motor használati utasításában.

6.1.2 Az ülés beállítása

Az ülés csúsztatható és hat  különböző helyzetbe állítható. A beállításhoz emelje fel a kart (17.A ábra) és csúsztassa az ülést, amíg  be nem akad a kívánt pozícióba.

6.1.3 A gumiabroncsok nyomása

A gumiabroncsok megfelelő légnyomása  alapvető feltétel a vágóegységtárcsa  tökéletes beállításához és ezért a  pázsit egyenletes nyírásához.

1. Csavarja le a védősüvegeket.

2. Csatlakoztassa a szelepeket egy 

manométerrel felszerelt sűrítettlevegő- csatlakozáshoz (18. ábra)

3. Állítsa be a nyomást a „Műszaki adatok” 

táblázatában megadott értékekre.

6.1.4 A gép előkészítése a

munkavégzéshez MEGJEGYZÉS Ezzel a fűnyíróval a pázsit nyírása többféle módon végezhető, ezért a munka megkezdése előtt a kívánt nyírási módnak megfelelően kell előkészíteni a gépet. a. Előkészítés a fűnyíráshoz és a fű gyűjtőzsákba való begyűjtéséhez (csak a hátsó gyűjtéssel felszerelt típusoknál) – Akassza fel a gyűjtőzsákot (19.A ábra) a  tartókra (19.B ábra), majd igazítsa középre  a felső lemezhez képest, hogy a két  referenciavonallal egybeessen (19.B ábra). – Ellenőrizze, hogy a gyűjtőzsák szájának  alsó csöve beakadt-e az erre a célra  szolgáló rögzítőkampóba (19.C ábra). – Ha a beakadás nehézkes vagy túl  laza, állítson a rugózaton (lásd 8.9). b. Előkészítés a fűnyíráshoz és fű hátsó kidobásához a talajra (csak a hátsó kidobással felszerelt típusoknál) (ha van) – Amennyiben gyűjtőzsák nélkül kíván  dolgozni, kérésre rendelhető egy hátsó  kidobás védőrész készlet (20. ábra, 

15.7. fejezet), melyet a hátsó lemezhez 

kell rögzíteni, az erre vonatkozó  utasításokban leírtak szerint. c. Előkészítés a fűnyíráshoz és a fű aprításához – A fűnyíráskor a fű felaprításához és a talajra  terítéséhez külön rendelhető a mulcsozó  készlet (15.1. fejezet), amelyet a hozzá  tartozó útmutató alapján kell felszerelni. Az oldalsó kidobással rendelkező  modelleknél ellenőrizze, hogy  oldalsó megerősítés fel van-e  szerelve (22.A ábra) (ha van).HU - 17 d. Előkészítés a fűnyíráshoz és fű oldalsó kidobásához a talajra (csak az oldalsó kidobással felszerelt típusoknál): – Mindig győződjön meg róla, hogy  a terelőlemez belső rugója (21.A  ábra) és a biztonsági kar (21.B ábra)  megfelelően dolgoznak-e, tartsa őket  stabilan leeresztett helyzetben. – Amennyiben a fűnyírás különösen  nehéz körülmények között történik  (magas vagy vizes fű esetén), javasoljuk,  hogy távolítsa el az oldalsó kilökő  (22.A ábra) megerősítését (ha van). – A megerősítés eltávolításához  az oldalsó kilökő terelőlemezét  megemelve (22.C ábra) csavarozza  ki a csavarokat (22.B ábra). Amennyiben a gép oldalirányú  ütést kap, és a megerősítés  nincs felszerelve (22.A ábra), a vágószerkezet eldeformálódhat. Használat után győződjön  meg róla, hogy az oldalsó kilökő  megerősítése vissza lett-e szerelve.

6.1.5 A borotválásgátló kis

kerekek elhelyezése A borotválásgátló kis kerekek funkciója az,  hogy csökkentsék a kockázatát annak, hogy  a pázsitban szakadások keletkezzenek a  vágóegységtárcsa peremének csúszása  miatt az egyenetlen talajon. A megadott módon helyezze el a kis kerekeket  (7.4. szakasz). 

6.2 BIZTONSÁGI ELLENŐRZÉSEK

Végezze el az alábbi biztonsági ellenőrzéseket  és bizonyosodjon meg arról, hogy az eredmények  megegyeznek a táblázatba foglaltakkal.   A használat előtt mindig végezze  el a biztonsági ellenőrzéseket.

6.2.1 Általános biztonsági ellenőrzés

Tárgy Eredmény Akkumulátor Nincs sérülés a  burkolatán, fedelén  vagy kapcsain Hátsó kidobás  védőrész, gyűjtőzsák Épek. Nincs károsodás.  Helyesen vannak  felszerelve. Oldalsó kidobás  védőrész, beszívórács Ép. Nincs károsodás.  Helyesen van felszerelve.  Üzemanyagrendszer  és csatlakozásai. Nincs veszteség. Elektromos vezetékek A szigetelés sértetlen.  Nincs mechanikus  károsodás Olajrendszer Nincs veszteség.  Nincs károsodás. Biztonsági berendezések A 6.2.2. szakaszban  leírtak szerint működnek.

6.2.2 A biztonsági berendezések

ellenőrzése A biztonsági berendezések két  kritérium szerint hatnak: A. a motor beindítását megakadályozzák,  amikor nincs betartva az összes  biztonsági feltétel; B. leállítják a motort, amint az egyik  biztonsági feltétel megszűnik.  Tennivaló Eredmény

kikapcsolva; 3.  a gépkezelő ül.  A motor elindul a kezelő elhagyja az ülést A motor leáll a kezelő felemeli a  gyűjtőzsákot vagy  leveszi a hátsó kidobás  védőrészt bekapcsolt  vágóegységek mellett  (csak a hátsó gyűjtéssel felszerelt típusoknál) A motor leáll úgy húzza be a kéziféket,  hogy nem kapcsolta ki  a vágóegységeket A motor leáll kapcsolja a sebességváltót  vagy megnyomja a  meghajtáspedált, miközben  a kézifék be van húzva A motor leáll kapcsolja a hátramenetet  bekapcsolt vágóegységek  mellett anélkül, hogy nyomva  tartaná az engedélyező  gombot (5.10. szakasz) A motor leáll Mozgassa a gépet előre  és hátra, kapcsolja  üresbe/engedje fel  a meghajtáspedált  (5.2., 5.3. szakasz). A gép lassít és leáll Nyomja le a fékpedált  (5.1. szakasz). A gép leállHU - 18 Tennivaló Eredmény Próbavezetés Nincs rendellenes vibrálás Nincs rendellenes zaj   Ha a táblázatokban foglaltaktól  bármiben eltérő eredményt észlel,  ne használja a gépet! Forduljon a  szervizhez, és végeztesse el a megfelelő  ellenőrzéseket és javításokat. FONTOS Soha ne feledje, hogy a biztonsági berendezések megakadályozzák a motor indítását, amikor nem tartja be a biztonságos munka feltételeit. Ezekben az esetekben, miután visszaállította az indítás feltételeit, a kulcsot (15.A ábra) állítsa vissza a leállási állásba, csak ezután tudja a motort ismételten beindítani.

6.3 HASZNÁLAT DOMBOS TERÜLETEN

Tartsa be a „Műszaki adatok” táblázatában  és a 24. ábrán megjelölt korlátozásokat  a menetiránytól függetlenül.  Ne felejtse el, hogy nincs „biztonságos” lejtő!  Dombos talajon a haladás különleges gyelmet  igényel. A gép felborulásának vagy a gép  feletti uralom elveszítésének elkerülésére:

• Soha ne nyírjon a lejtő irányára merőlegesen.  A dombos pázsiton a lejtő/emelkedő  irányában kell haladni, és sohasem  arra merőlegesen. Különösen ügyeljen  irányváltoztatáskor, hogy a felső kerekek  ne ütközzenek akadálynak (kavicsok,  faágak, gyökerek stb.), melyek miatt a gép  oldalirányban elcsúszhatna, felborulhatna,  vagy elveszíthetné felette az uralmát.

• Ne álljon meg vagy induljon újra  hirtelen emelkedőn vagy lejtőn;

• Óvatosan és noman kapcsolja a hajtást,  hogy ne emelkedjen fel a gép eleje.

• Csökkentse a sebességet: – irányváltáskor és szűk kanyarokban – emelkedő és főleg lejtő elején

• Soha ne használja a hátramenetet a sebesség  csökkentésére lejtőn: elveszítheti az uralmát  a gép felett, különösen csúszós talajon.

• Mindig húzza be a kéziféket, mielőtt a gépet  álló helyzetben felügyelet nélkül hagyja.

• A lejtőn a meghajtó pedál működtetése  nélkül haladjon, így ki tudja használni  a hidrosztatikus áttétel fékező hatását,  amikor az áttétel nincs bekapcsolva.

1. Nyissa ki az üzemanyagcsapot 

(25.A ábra) (ha van).

2. Üljön a vezetőülésbe.

3. Tegye üresbe az erőátvitelt 

(«N») (5.2., 5.3. szakasz).

4. Kapcsolja ki a vágóegységeket 

5. Húzza be a kéziféket (5.7. szakasz).

6. Állítsa a gáz vezérlőkart a legnagyobb 

fordulatszámra („nyúl”) (5.6. szakasz).

7. Hidegindításnál: kapcsolja be a 

szívatót (5.6. szakasz) (ha van ilyen).

8. Illessze be az indítókulcsot, és fordítsa el 

menet állásba az áramkör bekapcsolásához.  Várjon 2 másodpercet, és fordítsa  indítás állásba a motor beindításához.

9. Miután megtörtént az indítás, 

engedje el a kulcsot.

10. Hidegindításnál, amint a 

motor szabályosan jár: 10a. Kapcsolja ki a szívatót (5.6.  szakasz, II. típus) úgy, hogy a gáz  vezérlőkart a legnagyobb, „nyúl”  fordulatszámra állítja (ha van). 10b. Kapcsolja ki a szívatót (5.6.  szakasz, I. típus) (ha van). MEGJEGYZÉS Ha már meleg motorral használja a hidegindítót, a gyertya szennyeződhet és a motor rendellenes működését okozhatja.

11. Miután beindította a motort, állítsa 

a gáz vezérlőkart a legkisebb  fordulatszámra („teknősbéka”). MEGJEGYZÉS Amennyiben az indítás nehézkes, ne használja hosszan az önindító motort, hogy az akkumulátor ne merüljön le, és a motor ne szívja meg túlzottan magát. Állítsa vissza a kulcsot a leállás helyzetbe, várjon néhány percet, és ismételje meg a műveletet. Amennyiben a probléma továbbra is fennáll, nézze meg a használati utasítás 14. fejezetét és a motor használati utasítását.

6.5.1 Előremenet és helyváltoztatás

A helyváltoztatás közben:

• kapcsolja ki a vágóegységeket (5.9. szakasz); 

• állítsa a vágóegységtárcsát a  legmagasabb állásba (5.11. szakasz);

• állítsa a gáz vezérlőkart egy köztes állásba  a legnagyobb („nyúl”) és a legkisebb  („teknősbéka”) fordulatszám közé.

• a fékpedál felengedésével engedje  ki a kéziféket (5.7. szakasz).HU - 19

• nyomja le a meghajtó pedált (5.2.  szakasz) „előremenet” helyzetben, majd  a pedált fokozatosan nyomva és a gázkart  használva érje el a kívánt sebességet. A meghajtást a leírt módok szerint kell bekapcsolni (5.2 rész), nehogy a túl hirtelen  bekapcsolás az eszköz irányításának elvesztésével és felemelkedésével  járjon, különösen lejtőkön.

A gép sebességét először a motor  fordulatszámának visszavételével  csökkentse, majd nyomja le a fékpedált  (5.1. szakasz) a sebesség további  csökkentéséhez és a megálláshoz. A gép érezhető lassítása úgy érhető el, hogy  elengedi a meghajtó pedált (5.2 szakasz).

FONTOS A hátramenetet álló helyzetben kell kapcsolni.

1. Nyomja meg a pedált (5.1. 

szakasz) a gép leállásáig;

2. kezdje meg a hátramenetet a 

meghajtáspedálnak a hátrameneti irányba  való nyomásával (5.3. szakasz).

A géppel az alábbi leírás alapján  végezzen munkát:

1. állítsa a gázkart a legnagyobb fordulatszámra 

(„nyúl”); a gép használata során  mindig ezt az állást kell alkalmazni;

2. állítsa a vágóegységtárcsát a 

legmagasabb állásba;

3. a vágóegységeket (5.9. szakasz) csak a 

pázsit felett indítsa be, soha ne indítsa be  kavicsos talajon vagy túl magas fűben.

4. Nagyon fokozatosan és óvatosan kezdje 

el az előrehaladást és a füves terület  nyírását az előzőekben leírtak szerint;

5. A haladási sebességet és a vágási 

magasságot (5.11. szakasz) a  terepviszonyok (a fű magassága,  sűrűsége és nedvessége) és az eltávolított  fűmennyiség függvényében válassza meg; 

6. A végeredmény sokkal jobb lesz, ha a 

vágást mindig azonos magasságon végzi,  és a két irányt váltogatja (27. ábra). FONTOS Ha a vágószerkezet be van kapcsolva, akkor a hátrafelé haladáshoz le kell nyomni és lenyomva kell tartani a vágást hátramenetben engedélyező gombot (5.10. szakasz), hogy a motor ne álljon le. A sebességet mindig csökkenteni kell, amikor  a motor fordulatszáma csökken. Ne feledje,  ha a lenyírt fű mennyiségéhez képest nagy a  sebesség, a fűnyírás soha sem lesz jó minőségű. Kapcsolja ki a vágóegységeket és állítsa a  vágóegységtárcsát a legmagasabb állásba: – Munkavégzési zónák közötti  helyváltoztatás közben – Nem fűvel borított talajon való áthaladáskor – Amikor akadályon kell áthaladnia

6.5.5 Tanácsok a szép pázsit

• Amennyiben szép, zöld és puha pázsitot  szeretne, azt rendszeresen kell nyírnia. A  pázsit többféle típusú fűből állhat. Gyakori  nyírással a dúsabb gyökérzetű fűfélék  növekednek, és tömör fűtakarót hoznak  létre. Ellenkező esetben, ha ritkábban nyírja,  elsősorban a magas és vadon növő fűfélék  növekednek (lóhere, margaréta stb.). A  fűnyírás gyakoriságának a fű növekedéséhez  kell igazodnia. Ne hagyja, hogy két  fűnyírás között a fű nagyon megnőjön.

• Megfelelően gondozott pázsiton a fű  optimális magassága körülbelül 4-5 cm. Egy  nyírással nem szabad a teljes magasság  egyharmadánál többet lenyírni. Ha a fű  nagyon magas, jobb, ha a fűnyírást két  alkalommal, egy nap kihagyásával végzi el.  az első vágásnál állítsa a vágószerkezetet  maximális magasságra, a másodiknál  pedig a kívánt magasságra (26. ábra).

• A túl alacsony vágási magasság  tépheti a füvet és a fűszőnyeg foltokban  történő kiritkulásával járhat.

• Az év legmelegebb és legszárazabb  időszakaiban ajánlatos hagyni a füvet  egy kicsit magasabbra nőni, hogy  elkerülje a talaj kiszáradását.

• Ajánlatos a füvet akkor nyírni, amikor a  pázsit száraz. Ne végezzen fűnyírást,  amikor a fű vizes; ez ugyanis csökkenti a  forgó szerkezet hatékonyságát, mivel a fű  rátapad, és a szerkezet kitépheti azt.

• A vágóegységek legyenek épek és élesek,  hogy a füvet tisztán és ne tépve nyírják le,  ellenkező esetben a fűvégek elsárgulhatnak.

• A motort maximális fordulatszámon kell  használni, mind a fű tiszta lenyírása  érdekében, mind azért, hogy a lenyírt  füvet megfelelő erővel továbbítsa  a kidobócsatornán keresztül.

• Amennyiben a kidobónyílás gyakran  eltömődik fűvel, csökkentse a sebességet,HU - 20 mert az lehet az oka, hogy a pázsit  viszonyaihoz képest nagy a sebesség.  Amennyiben a probléma továbbra is  fennáll, lehetséges kiváltó okok lehetnek a  nem kellően éles vágóegységek vagy az,  hogy a bordák prolja deformálódott.

• Különösen gyeljen, amikor bokrok és  alacsony szegélyek közelében nyírja  a füvet, mert azok károsíthatják a  vágóegységtárcsa párhuzamosságát és  peremét, valamint a vágóegységeket.

6.5.6 A gyűjtőzsák ürítése (csak a hátsó

gyűjtéssel felszerelt típusoknál) MEGJEGYZÉS A gyűjtőzsákot csak kikapcsolt vágóegységek mellett lehet kiüríteni, ellenkező esetben a motor leáll.

• Ne hagyja túlságosan megtelni a gyűjtőzsákot,  hogy ne tömítse el a kidobócsatornát. 

• Hangjelzés jelzi, ha a gyűjtőzsák megtelt:

1. kapcsolja ki a vágóegységeket (5.9. 

szakasz), és a hangjelzés megszűnik;

2. állítsa a gáz vezérlőkart a legkisebb 

fordulatszámra („teknősbéka”);

3. állítsa le a haladást és kapcsolja az 

üresjárat fokozatot (5.2., 5.3. szakasz);

4. húzza be a kéziféket;

ürítéshez döntse meg a gyűjtőzsákot;

6. zárja vissza a gyűjtőzsákot, hogy 

beakadjon a rögzítőkampóba (28.B  ábra), és állítsa vissza a kart.

5. a vezető maradjon a helyén és tartsa 

lenyomva a gombot (28.C ábra), amíg  a gyűjtőzsák teljesen ki nem ürül;

6. az ürítés befejeztével tartsa lenyomva 

a gombot (28.D ábra), amíg a gép  teljesen le nem engedi a gyűjtőzsákot,  majd ellenőrizze, hogy beakadt-e  a rögzítőkampóba (28.B ábra). MEGJEGYZÉS Előfordulhat, hogy a gyűjtőzsák kiürítését követően a hangjelzés újra megszólal, amikor a vágószerkezetet bekapcsolja. Ezt a jelzőberendezés letapogatóján maradt fűmaradványok okozzák; ez esetben a jelzés megszüntetéséhez kapcsolja ki, majd azonnal kapcsolja vissza a vágóberendezést. A letapogatót mindig tartsa tisztán  (28.E ábra) a fűlerakódásoktól.

6.5.7 A kidobócsatorna tisztítása

(csak a hátsó gyűjtéssel  felszerelt típusoknál)

• Nagyon magas vagy nedves fű nyírása túl  nagy sebesség mellett a kidobócsatorna  eltömődését okozhatja. Eltömődés esetén  a 7.6.2. fejezetben leírtak szerint járjon el.

6.5.8 A fűnyírás végén

A fűnyírás befejeztével:

1. kapcsolja ki a vágóegységeket;

2. csökkentse a motor fordulatszámát;

3. a visszaúton állítsa a vágóegységtárcsát 

a legmagasabb állásba.

A gép leállításához:

1. állítsa a gáz vezérlőkart a legkisebb 

fordulatszámra („teknősbéka”)  A visszacsapó láng elkerülése végett  tartsa a gázkart „teknősbéka” állásban 20  másodpercig, mielőtt a motort kikapcsolja.

2. kapcsolja ki a motort a kulcsot a 

leállási pozícióba fordítva;

3. álló motor mellett zárja el az 

üzemanyagcsapot (25.A ábra) (ha van);

4. vegye ki a kulcsot.

FONTOS Soha ne hagyja a kulcsot „menet” vagy „fényszórók bekapcsolva” állásban, amikor a motor nem jár, hogy le ne merüljön az akkumulátor.  Előfordulhat, hogy a motor  kikapcsolás után nagyon meleg. Ne érjen a kipufogódobhoz vagy az ahhoz  közeli részekhez. Ezen pontokon  égési sérülés veszélye áll fenn.

6.7 A HASZNÁLAT UTÁN

1. Hagyja kihűlni a motort, mielőtt 

a gépet bárhol elhelyezné.

2. Tisztítsa meg a gépet (7.6. szakasz).

3. Ellenőrizze, hogy nincsenek-e meglazult 

vagy megrongálódott alkatrészek. Szükség  esetén cserélje ki a megrongálódott  alkatrészeket és húzza meg az esetlegesen  meglazult csavarokat vagy anyákat, illetve  lépjen kapcsolatba a márkaszervizzel.HU - 21 FONTOS – Engedje le a vágóegységet; – állítsa üresbe a sebességváltót; – kapcsolja be a rögzítőféket; – állítsa le a motort; – vegye ki az indítókulcsot (győződjön meg arról, hogy az összes mozgó rész teljesen leállt):

• minden egyes alkalommal, amikor a  gépet őrizetlenül hagyja vagy elhagyja a  vezetőülést, illetve leparkolja a gépet;

7. RENDSZERES KARBANTARTÁS

7.1 ÁLTALÁNOS TUDNIVALÓK

A betartandó biztonsági előírásokat  a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok  vagy veszélyek elkerülése érdekében. Bármilyen ellenőrzési, tisztítási vagy  karbantartási, beállítási művelet előtt:

• kapcsolja ki a vágóegységet;

• állítsa üresbe a sebességváltót;

• húzza be a kéziféket;

• állítsa le a motort;

• vegye ki a kulcsot (soha ne hagyja a kulcsot a gépben, gyermekek  vagy nem alkalmas személyek  által hozzáférhető helyen);

• győződjön meg arról, hogy az összes  mozgó rész teljesen leállt;

• olvassa el a vonatkozó útmutatót;

• viseljen megfelelő ruházatot,  munkakesztyűt és védőszemüveget.

• A műveletek gyakoriságát és jellegét a  „Karbantartási táblázat” tartalmazza.  A táblázat célja, hogy segítsen Önnek  a gép hatékonyságának és üzembiztos  állapotának megőrzésében. Tartalmazza  a főbb elvégzendő műveleteket és  azok elvégzésének gyakoriságát. A  műveleteket az elsőként aktuálissá  váló alkalommal végezze el.

FONTOS Tartsa be a motor használati kézikönyvében leírt utasításokat. A motorhoz használható üzemanyag típusa a kézikönyvben van megadva.

7.2.1 Üzemanyagtöltés

Az üzemanyag töltéséhez:

1. Csavarozza ki a tartály zárókupakját, 

majd vegye le ( 30).

2. Helyezze a nyílásba a tölcsért (30. ábra).

3. Az üzemanyagtöltéskor ügyeljen arra, 

hogy ne töltse meg színültig a tartályt.

4. Vegye ki a tölcsért.

5. A töltés elvégeztével csavarja jól vissza 

a dugót és tisztítsa meg a felületet az  esetlegesen kifolyt üzemanyagtól. FONTOS Ne öntsön benzint a műanyag részekre, mert károsíthatja azokat. Ha véletlenül mégis kifolyik a benzin, haladéktalanul öblítse le vízzel. A jótállás nem vonatkozik a karosszéria vagy a motor műanyag részein a benzin által okozott károkra.

7.2.2 A tartály kiürítése

MEGJEGYZÉS Az üzemanyag romlékony, ezért nem szabad a tartályban maradnia 30 napot meghaladó időszakra. Huzamos ideig tartó raktározás előtt (9. fejezet) ürítse ki az üzemanyagtartályt. Az üzemanyagtartály kiürítése  előtt hagyja kihűlni a motort.

1. Állítsa a gépet sík felületre a szabadban.

2. Helyezzen egy gyűjtőedényt a 

leeresztőcső alá (31.A ábra).

3. Kösse le a benzinszűrő (31.B ábra) 

bemeneténél található csövet (31.A ábra).

4. Nyissa ki az üzemanyagcsapot (ha van).

5. Gyűjtse össze egy megfelelő 

edényben az üzemanyagot.

6. Csatlakoztassa ismét a csövet (31.A 

ábra), ügyeljen a csőbilincs (31.C  ábra) megfelelő visszaszerelésére.

7. Zárja el az üzemanyagcsapot (ha van).

A munka újrakezdésekor  győződjön meg arról, hogy a  csövekből, a benzincsapból és a  karburátorból nem szivárog benzin.

FONTOS Tartsa be a motor használati kézikönyvében leírt utasításokat. A motorhoz használható olaj típusa a kézikönyvben van megadva.HU - 22

7.3.1 Ellenőrzés / utántöltés

Minden használat előtt  ellenőrizze az olaj szintjét.  Eljárás:

• Az ellenőrzéshez állítsa a gépet sík talajra.

• Álló motor mellett ellenőrizze az olajszintet:  a motor használati utasításában megadott  pontos módozat szerint a mérőpálca MIN és  MAX rovátkája között kell lennie (32. ábra). Ne töltse túl, mert a motor emiatt túlmelegedhet. Ha a szint meghaladja a  „MAX” jelzést, eressze le a megfelelő szintig.

A gép megfelelő működésének és hosszú  élettartamának biztosítása érdekében ajánlott  a motorolajat időnként lecserélni, a motor  kézikönyvében megadott rendszerességgel. A motorolaj nagyon forró lehet, ha a motor kikapcsolása után azonnal leeresztésre kerül. Hagyja lehűlni a motort  néhány percig az olaj leeresztése előtt. Az olaj cseréjét a motor használati utasításában  megadott gyakorisággal végezze.  Végezze el az alábbi műveleteket:

1. Állítsa a gépet sík felületre.

2. Helyezzen egy gyűjtőedényt a 

hosszabbítócső alá (33.A ábra).

3. Tartsa rögzítve a hosszabbítócsövet 

(33.A ábra) és csavarja ki a  leeresztődugót (33.B ábra).

4. Gyűjtse az olajat az edénybe.

5. Csavarja vissza a leeresztődugót 

(33.B ábra), ügyeljen a belső tömítés  elhelyezésére (33.C ábra).

6. Húzza meg ütközésig, rögzítse a 

hosszabbítócsövet (33.A ábra).

7. Tisztítsa fel az esetlegesen kifolyt olajat.

1. Állítsa a gépet sík felületre.

2. Helyezzen egy gyűjtőedényt a 

hosszabbítócső alá (33.D ábra).

3. Akassza le a hosszabbítócsövet (33.D 

ábra) a tartóról (33.E ábra), majd egy fogó  segítségével lazítsa meg a bilincset (33.F  ábra) annyira, hogy a leeresztőkupak  kivehető legyen (33.G ábra).

4. Hajlítsa meg a hosszabbítócsövet és 

ürítse ki az olajat egy megfelelő edénybe.

5. Tegye vissza a kupakot (33.G ábra) és 

akassza vissza a hosszabbítócsövet  (33.D ábra) a tartóra (33.E ábra),  mielőtt az olaj feltöltését elvégezné.

6. Tisztítsa fel az esetlegesen kifolyt olajat.

1. Állítsa a gépet sík felületre.

2. Helyezzen egy gyűjtőedényt a 

hosszabbítócső alá (33.A ábra).

3. Nyomja meg a sasszeget (33.B ábra);

4. Húzza ki a hosszabbító csövet 

a tartóból lefelé mozgatva;

5. Hajlítsa meg a hosszabbítócsövet és 

ürítse ki az olajat egy megfelelő edénybe;

6. Akassza vissza a hosszabbítócsövet 

(33.A ábra) a tartóra (33.C ábra),  mielőtt az olajat feltöltené.

7. Tisztítsa fel az esetlegesen kifolyt olajat.

FONTOS A fáradt olajat adja le a hulladékkezelő telepen a helyi előírások szerint.

7.4 A BOROTVÁLÁSGÁTLÓ KIS KEREKEK

A kerekek eltérő felszerelési pozíciója  lehetővé teszi a megfelelő biztonsági  távolság „H” megtartását a vágószerkezet  széle és a talaj között (23.A ábra). Állítsa be a borotválásgátló kis kerekek pozícióját  a talaj egyenetlenségének megfelelően.   Ezt a műveletet mindig ÁLLÓ MOTOR ÉS  KIKAPCSOLT VÁGÓEGYSÉGEK MELLETT kell  mindkét kis keréken elvégezni, ügyeljen arra,  hogy a kerekek azonos magasságban legyenek. A pozícióváltáshoz:

1. Egy csavarhúzó segítségével akassza le 

a rögzítőlemezt (23.B ábra) és húzza ki a  csapot (23.C ábra) a rugóval (23.D ábra).

2. Helyezze vissza a kis kereket (23.A 

ábra) a kívánt helyzetbe.

3. A megadott sorrendben szerelje vissza 

a csapot (23.C ábra), a rugót (23.D  ábra) és a rögzítőlemezt (23.B ábra).  Figyeljen rá, hogy a csap feje (23.C  ábra) a gép belseje felé nézzen.HU - 23

Alapvetően fontos az akkumulátor  gondos karbantartása ahhoz, hogy  élettartama hosszú legyen. Gépének akkumulátorát fel kell tölteni:

• a gép első használata előtt;

• a huzamosabb (30 napot meghaladó)  üzemszünet időtartamára (9. szakasz);

• a gép üzembe helyezése előtt  huzamosabb állási időszak után. Figyelmesen olvassa el és tartsa be az  akkumulátorhoz mellékelt használati utasításban  leírt utántöltési eljárást. Amennyiben nem tartja  be az eljárást, vagy az akkumulátor nem töltődik  fel, az akkumulátor részei helyrehozhatatlan  károkat szenvedhetnek. A lemerült akkumulátort  a lehető legrövidebb időn belül újra kell tölteni. FONTOS A feltöltést állandó feszültségű készülékkel kell elvégezni. Egyéb töltőrendszerek helyrehozhatatlan károkat okozhatnak az akkumulátorban.

• A gépen található egy, a feltöltésre szolgáló  csatlakozó (34.A ábra), melyet a géphez adott  (ha van) vagy külön rendelhető fenntartó  akkumulátortöltő megfelelő aljzatához  kell csatlakoztatni (15.2. szakasz). FONTOS Ezt a csatlakozóaljzatot kizárólag a gyártó által előírt fenntartó akkumulátortöltő csatlakoztatására használja. Alkalmazásához: – kövesse a vonatkozó használati utasításban megadott útmutatásokat; – kövesse az akkumulátor használati utasításában megadott útmutatásokat.

Minden használat után végezze el a gép  tisztítását az alábbi útmutatás betartásával.

7.6.1 A gép tisztítása

• Tisztítsa meg kívülről a gépet, a karosszéria  műanyag részeit vizes-tisztítószeres  szivaccsal törölje át. Ügyeljen arra, hogy ne  érje víz a motort, az elektromos részeket és a  műszerfal alatt található elektronikus kártyát.

• A tűzveszély csökkentése céljából a motort, a  hangtompítót és az akkumulátor helyét mindig  tisztítsa meg a fű- és levélmaradványoktól  vagy a felesleges kenőanyagtól. FONTOS Soha ne használjon nagynyomású vízsugarat vagy agresszív folyadékokat a karosszéria és a motor tisztításához!

7.6.2 A kidobócsatorna tisztítása

(csak a hátsó gyűjtéssel  felszerelt típusoknál) A kidobócsatorna eltömődése esetén  végezze el a következő műveleteket:

1. vegye le a gyűjtőzsákot vagy a 

hátsó kidobás védőrészt;

2. távolítsa el az összegyűlt füvet a 

kidobócsatorna nyílásán keresztül.

7.6.3 A gyűjtőzsák tisztítása (csak a hátsó

gyűjtéssel felszerelt típusoknál)

1. Ürítse ki a gyűjtőzsákot

2. Rázza ki belőle a fű- és talajmaradékot

3. Szerelje vissza a gyűjtőzsákot és 

mossa le a vágóegységtárcsát belülről  (7.6.4-a szakasz), ezután vegye le a  zsákot, ürítse ki, öblítse ki és helyezze  vissza a gyors száradás érdekében.

7.6.4 A vágóegységtárcsa tisztítása

  A vágóegységtárcsa tisztítása  során távolítsa el a gép közeléből  a személyeket vagy állatokat.  a. A belső rész tisztítása Távolítsa el a vágóberendezésben lerakódott  fűmaradványokat és sarat, mivel megszáradva  nehézkessé tehetik a következő indítást.  A vágóegységtárcsa és a kidobócsatorna  belső részének lemosását szilárd  talajon végezze, közben: – a gyűjtőzsák vagy a hátsó kidobás  védőrész legyen felszerelve (csak a hátsó gyűjtéssel felszerelt típusoknál); – az oldalsó kidobás terelőlemez  legyen felszerelve (csak az oldalsó kidobással felszerelt típusoknál); – a kezelő üljön a helyén; – a vágóegységtárcsa legyen az „1” állásban; – járjon a motor; – legyen üresben az erőátvitel; – a vágóegységek legyenek bekapcsolva.

• Egymás után csatlakoztasson egy  víztömlőt az adott csatlakozókhoz (35.A  ábra), és néhány percig mindegyiken  folyasson keresztül vizet, miközben a  vágóberendezés mozgásban van. FONTOS Az elektromágneses tengelykapcsoló megfelelő működésének megőrzése céljából:HU - 24 - kerülje a tengelykapcsoló érintkezését olajjal; - ne irányítson nagynyomású vízsugarat közvetlenül a tengelykapcsoló egységre; - ne tisztítsa a tengelykapcsolót benzinnel. b. A külső rész tisztítása A gép optimális hatékonysága és  biztonsága érdekében ügyeljen arra, hogy a  vágóegységtárcsa felső részén ne gyűljön fel  a száraz levágott fű és egyéb szennyeződés.  A vágóegységtárcsa felső részének tisztításakor:

• engedje le teljesen a vágóegységtárcsát („1” állás);

• fújjon be sűrített levegőt a jobb és bal  védőelem nyílásain (36. ábra).

7.7 RÖGZÍTŐ CSAVAROK ÉS ANYÁK

• A csavarokat és a csavaranyákat  mindig tartsa meghúzva, hogy a  gép mindig üzembiztos legyen.

Haladéktalanul jelezze a  márkakereskedőnek vagy a szakszerviznek,  ha az alábbi géprészek működésében  rendellenességet észlel: -  fék -  a vágóegységek bekapcsoló  és leállító vezérlései -  az előre- vagy hátramenet bekapcsolása.

8.2.1 A vágóegység beállítása

A vágóegységtárcsa megfelelő  beállítása alapvető fontosságú a pázsit  egyenletes nyírásához (37. ábra). Ha a nyírás egyenetlen, ellenőrizze a  gumiabroncsok nyomását (6.1.3. szakasz). Amennyiben ez nem elegendő az egyenletes  nyíráshoz, forduljon a márkakereskedőhöz és  kérje a szükséges ellenőrzések elvégzését,  továbbá a vágóegységtárcsa beállítását.

Az életlen vágóegység kitépi a füvet  és a pázsit elsárgulását okozza. Valamennyi, a vágóegységgel  kapcsolatos művelet (leszerelés, élezés,  kiegyensúlyozás, javítás, visszaszerelés  és/vagy csere) felelősségteljes munka,  amely különleges hozzáértést igényel a  megfelelő szerszámok használatán túl.  Biztonsági okokból ezek a műveletek  csak szakszervizben végezhetők. Az egyensúly fenntartásához a megrongálódott, elgörbült vagy kopott vágószerkezetet mindig a csavarjaival együtt cserélje ki. FONTOS A vágószerkezeteket mindig egyszerre ajánlott kicserélni, főleg, ha a kopásuk látható eltérést mutat. FONTOS Mindig eredeti vágóegységeket alkalmazzon, amelyek kódja megegyezik a „Műszaki adatok” táblázatában látható kóddal. Mivel a gép folyamatos fejlesztés tárgyát  képezi, a „Műszaki adatok” táblázatában  látható vágóegységeket idővel hasonló jellegű  és tulajdonságú, biztonságos működést  biztosító vágóegységekre lehet kicserélni.

8.3.1 Előkészítő műveletek

FONTOS Megfelelő emelőeszközt kell alkalmazni, például pantográf emelőt. A kerekek cseréje előtt végezze  el az alábbi műveleteket:

• Szerelje le az összes tartozékot.

• Állítsa a gépet stabilitást biztosító  szilárd és sík felületre.

• Húzza be a kéziféket; 

• Állítsa le a motort;

• Helyezze az emelőt a kicserélendő  kerék melletti emelési ponthoz  (8.3.2. szakasz; 8.3.3. szakasz).

• Ellenőrizze, hogy az emelő teljesen  merőleges-e a talajra.

8.3.2 Az emelő kiválasztása és

elhelyezése a hátsó kerekeknél Helyezzen faékeket (38.A ábra) a kerék alá (38.B  ábra) a kicserélendő kerék oldalán (38.C ábra).HU - 25 A hátsó gyűjtéssel felszerelt típusoknál:

• Az összecsukott emelő maximális  megengedett magassága 110 mm. (39. ábra)

• Helyezze az emelőt a hátsó lemez alá (40.A  ábra), 180 mm-re az oldalsó peremtől. Az oldalsó kidobással felszerelt típusoknál:

• Az összecsukott emelő maximális  megengedett magassága 110 mm. (41. ábra)

• Helyezze az emelőt a hátsó tengely  alá az ábra szerint (42.A ábra). MEGJEGYZÉS Az itt leírtak szerint elhelyezett emelővel csak a kicserélendő kerék emelhető fel.

8.3.3 Az emelő kiválasztása és

elhelyezése az elülső kerekeknél

1. Helyezzen faékeket (43.A ábra) a 

kerék alá (43.B ábra) a kicserélendő  kerék mögé (43.C ábra).

2. Az összecsukott emelő maximális 

megengedett magassága 110 mm. MEGJEGYZÉS Az emelő helyzetét a gép típusának függvényében kell megválasztani.

3. Helyezze az emelőt a gép elülső 

része alá, az ábrán látható ponton  (44.A, 45.A, 46.A ábra). MEGJEGYZÉS Az emelőt mindig az alátámasztás sík részénél kell elhelyezni (44.B, 45.B ábra). MEGJEGYZÉS Az emelőt mindig az alátámasztás középső pereménél kell elhelyezni (46.B ábra).

8.3.4 A kerék cseréje

FONTOS Győződjön meg arról, hogy az emelés alatt a gép stabil és álló helyzetben marad. Ha rendellenességet észlel, azonnal engedje le az emelőt és ellenőrizze, majd oldja meg az esetleges problémákat, és csak ezután emelje fel újra.

1. A gép felemelése előtt vegye 

le a fedelet (47.A ábra).

2. Emelje fel a kerék kivételéhez 

elegendő magasságba.

3. Egy csavarhúzóval vegye ki a rugalmas 

gyűrűt (47.B ábra) és az alátétet (47.C ábra).

4. Vegye le a kicserélendő kereket.

5. Kenje meg a tengelyt (47.D ábra) kenőzsírral.

6. Szerelje fel a cserekereket.

7. Helyezze vissza az alátétet 

és a rugalmas gyűrűt.

8. Engedje le a kereket a talajra és 

szerelje vissza a fedelet (47.A ábra). FONTOS Ellenőrizze, hogy a hátsó kerekek egyenlő magasságban legyenek (48.A ábra), és hogy a kerekek külső átmérőjének különbsége (48.B ábra) ne haladja meg a 8-10 mm-t. Ellenkező esetben az egyenetlen vágás elkerülése érdekében el kell végezni a vágóegységtárcsa beállítását egy márkaszervizben.

8.3.5 A gumiabroncsok javítása

vagy cseréje Egy gumi bármely cseréje vagy javítása, miután  kilyukadt, gumispecialistánál történjen, a  használt fedéltípushoz kialakított módok alapján.

8.4 ELEKTRONIKUS KÁRTYA

Az elektronikus kártya a műszerfal alatt  helyezkedik el, a gép összes biztonsági  berendezésének kezelését végzi. Az elektronikus kártya olyan automatikus  helyreállító védelemmel van ellátva, amely  megszakítja az áramkört, ha az elektromos  rendszerben rendellenesség lép fel; a  beavatkozás leállítja a motort, és megszólal egy  hangjelzés, amely csak a kulcs kihúzásával áll le. Az áramkör néhány másodperc után  automatikusan helyreáll; az újabb beavatkozás  elkerüléséhez azonosítsa és javítsa ki a hibát. FONTOS A védelem beavatkozásának elkerüléséhez: – ne cserélje fel az akkumulátor pólusait; – ne működtesse a gépet akkumulátor nélkül, ellenkező esetben a terhelésszabályozó működésében rendellenességek jelentkezhetnek; – gyeljen a rövidzárlatok elkerülésére.

8.5 AZ OLVADÓBIZTOSÍTÉK CSERÉJE

A gépen néhány különböző kapacitású  olvadóbiztosíték (49.A ábra) található, melyek  funkciója és jellemzője a következő: – 10 A-es biztosíték = az elektronikus kártya  általános és teljesítmény áramköreinek  védelmére, beavatkozása a gép leállásával  és a műszerfalon található jelzőfény  lekapcsolódásával jár (5.16. szakasz). – 25 A-es olvadóbiztosíték = a töltési  hálózat védelmét szolgálja. Beavatkozása  az akkumulátor töltésének fokozatos  csökkenését és az ebből adódó  indítási nehézségeket idézi elő.HU - 26 – 5 A-es biztosíték = a tartozékok 12 voltos  segédcsatlakozójának védelmére. – 15 A-es biztosíték = a vezérlő  motor áramkörének védelmére,  beavatkozásakor a zsákkiborító  rendszer nem működtethető  elektromosan; az ürítést a kézikarral  lehet elvégezni (ha van). Az olvadóbiztosíték kapacitása magán  az olvadóbiztosítékon van feltüntetve. A kiolvadt olvadóbiztosíték cseréjekor mindig ugyanolyan típusú és kapacitású olvadóbiztosítékot kell használni. Amennyiben a biztosíték kiolvadását  kiváltó okot nem tudja elhárítani,  forduljon a márkakereskedőhöz.

• A lámpák (18 W) bajonettzárral vannak  rögzítve a foglalatokban, kivételükhöz  fogóval forgassa a foglalatot az óra járásával ellentétes irányba (50. ábra).

• Csavarozza ki a gyűrűt (51.A ábra) és  távolítsa el a csatlakozót (51.B ábra).  Szerelje le a csavarokkal (51.D ábra)  rögzített LED-es lámpát (51.C ábra).

1. Emelje fel a motorháztetőt és távolítsa 

el a csatlakozót (52.A ábra).

2. Vegye ki a sasszeget (52.B ábra) és 

oldalirányban húzza ki a motorháztetőt.

3. Kösse le a LED lámpák kábeleit (53.A 

ábra), csavarozza ki a csavarokat (53.B  ábra) és akassza ki a nyelvet (53.C ábra).

4. Emelje fel és akassza ki a motorháztető 

felső részét (54.A ábra).

5. Csavarozza ki a csavarokat (55.A ábra) és 

cserélje ki a LED lámpákat (55.B ábra).

6. A motorháztető visszaszereléséhez 

végezze el a leszerelésnél leírt  műveleteket ellentétes sorrendben.

Lezárt egységblokkból áll, nem igényel  semmilyen karbantartást. Állandó  kenésre van feltöltve, amelyet nem  kell cserélni vagy utántölteni.

Lezárt egységblokkból áll, nem igényel  semmilyen karbantartást. A hidraulikus  kör olaját időszakosan ellenőrizni,  utántölteni, illetve cserélni szükséges. Ellenőrizze a hidraulikus rendszerben  az olajszintet, melynek mindig a  tartályon jelzett referenciaértékek,  «MIN» és «MAX» között kell lennie. Amennyiben a szint a «MIN»  érték alatt van (56. ábra): – távolítsa el az anyával (56. B ábra)  rögzített védőelemet (56.A ábra): – csavarja le a kupakot (56.C ábra) és  töltsön be 10W30-as olajat, amíg  el nem éri a «MAX» szintet: – tegye vissza a kupakot (56.C ábra)  és a védőelemet (56.A ábra). Amennyiben gyakori utántöltés szükséges, ellenőrizze, hogy nem észlel-e szivárgást a csöveknél vagy a tartálynál, és a szükséges beavatkozás elvégzéséhez lépjen kapcsolatba a viszonteladóval.

Ha egyenetlen talajon haladva a gyűjtőzsák  nagyon rázkódik és időnként kinyílik, vagy ha  ürítés után nehezen akasztható vissza, akkor  be kell állítani a rugó feszességét (57.A ábra). A furatokba beakasztva módosítsa  a kapcsolódást (57.B ábra), amíg el  nem éri a kívánt feszességet.HU - 27

A gép 30 napot meghaladó tárolásához:

1. Hagyja kihűlni a motort

2. Bontsa az akkumulátor kábeleinek 

csatlakozását és tárolja az  akkumulátort hűvös, száraz helyen.

3. Ürítse ki a tankból az üzemanyagot 

(7.2.2. szakasz) és kövesse a motor  használati útmutatójának utasításait.

4. Tisztítsa meg gondosan a gépet.

5. Ellenőrizze, hogy a gép nem károsodott-e. 

Szükség esetén forduljon a márkaszervizhez.

– vágóegységtárcsa leengedve – száraz helyen – az időjárás viszontagságaitól védetten – lehetőleg ponyvával letakarva  (15.4. szakasz) – gyermekektől elzárva. – ellenőrizze, hogy eltávolította-e  a karbantartáshoz használt  kulcsokat és szerszámokat. A gép újra működésbe helyezésekor:

• győződjön meg arról, hogy a  csövekből, az üzemanyagcsapból és a  porlasztóból nem szivárog benzin:

• készítse elő a gépet a „6. A gép  használata” c. fejezetben leírtak szerint.

• A gép mozgatása alatt: – kapcsolja ki a vágóegységet; – állítsa a vágóegységtárcsát a  legmagasabb állásba; – kapcsolja ki a motort;

• A gép járművel vagy utánfutóval  való szállítása során: – használjon megfelelő teherbírású,  szélességű és hosszúságú rámpát; – a gépet tolással kell felrakni a járműre,  álló motorral, az indítókulcs ne legyen  behelyezve, a vezető ne üljön az ülésen, a  műveletet megfelelő számú kezelő végezze; – zárja el az üzemanyagcsapot (ha van); – engedje le a vágóegységtárcsát; – húzza be a kéziféket; – úgy helyezze el, hogy senki  számára ne jelentsen veszélyt; – rögzítse erősen a szállítójárműhöz  kötelekkel vagy láncokkal, hogy ne  borulhasson fel és ne károsodjon,  illetve ne folyjon ki az üzemanyag.

11. SZERVIZSZOLGÁLAT ÉS JAVÍTÁS

Ebben a használati utasításban megtalálja a gép  kezeléséhez és a felhasználó által elvégezhető  helyes alapkarbantartásához szükséges összes  útmutatást. A használati utasításban le nem írt  összes beállítást és karbantartási műveletet a  márkakereskedőnél vagy egy szakszervizben  kell elvégeztetni, ahol rendelkeznek a tökéletes  munka elvégzéséhez szükséges szaktudással  és felszereléssel, és nem változtatják meg a gép  eredeti üzembiztonsági szintjét és állapotát. Nem megfelelő műhelyekben vagy nem  szakember által végzett műveletek a  jótállás bármely formájának elévülését  és a gyártó mindennemű felelősség alóli  mentesülését vonják maguk után.

• Kizárólag az engedéllyel rendelkező  szervizek végezhetik a garanciális  karbantartást és a javítást. 

• A nem eredeti cserealkatrészeket és  tartozékokat nem engedélyeztük, a nem  eredeti cserealkatrészek és tartozékok  alkalmazása veszélyezteti a gép biztonságát,  továbbá felmenti a gyártót mindennemű  kötelezettség és felelősség alól.

• Az eredeti cserealkatrészek az  engedéllyel rendelkező szervizektől és  viszonteladóktól szerezhetők be.

• Ajánlatos a gépet évente egyszer elvinni  egy engedéllyel rendelkező szervizbe az  általános felülvizsgálat, karbantartás és a  biztonsági egységek ellenőrzése céljából.

12. A JÓTÁLLÁS ÉRVÉNYESSÉGE

A jótállás minden gyártási és  anyaghibára vonatkozik. A felhasználó  köteles szigorúan betartani a mellékelt  dokumentációban foglalt utasításokat. A jótállás nem vonatkozik az alábbi  okok miatt keletkező károkra:

• A kísérő dokumentáció hiányos ismerete.

• Helytelen vagy nem megengedett  használat és összeszerelés.

• Nem eredeti cserealkatrészek használata.

• Nem a gyártó által szállított vagy  engedélyezett tartozékok használata. A jótállás továbbá nem érvényes az alábbiakra:

• A fogyóeszközök – például ékszíjak, lámpák,  kerekek, vágókések, biztonsági csavarok és  vezetékek – normál kopása, elhasználódása.

• Normál elhasználódás.

• Motorok. A motorokra azok gyártójának  jótállása érvényes, a megadott  feltételek és határidők szerint.HU - 28 A vásárló a helyi törvények védelme alatt áll. A  vásárló helyi törvények biztosította jogait a jelen  jótállás semmilyen módon nem korlátozza.

13. KARBANTARTÁSI TÁBLÁZAT

Beavatkozás Gyakoriság (óra) Szakasz / Megjegyzés Először Ezt követően ...-ként GÉP Biztonsági ellenőrzések / A vezérlések ellenőrzése Minden használat előtt 6.2. szakasz A gumiabroncsok nyomásának ellenőrzése Minden használat előtt 6.1.3. szakasz A hátsó / oldalsó kihordók védőelemének  ellenőrzése. Gyűjtőzsák, oldalsó  kihordó terelőlemez ellenőrzése. Minden használat előtt 6.1.4. szakasz Általános tisztítás és ellenőrzés Minden használat után 7.6. szakasz A gép esetleges károsodásának ellenőrzése.  Szükség esetén forduljon a márkaszervizhez. Minden használat után - Az akkumulátor töltése A tárolás előtt

Az összes rögzítés ellenőrzése

Vágóegységek rögzítésének és  élességének ellenőrzése 25 *** Hajtószíj ellenőrzése 25 *** Vágóegységek vezérszíjának ellenőrzése 25 *** Fék ellenőrzése és beállítása 25 *** Meghajtás ellenőrzése és beállítása 25 ***HU - 29 Vágóegységek bekapcsolásának  és fékezésének ellenőrzése 25 *** Általános kenés 25 **** A vágóegységek cseréje 100 *** A hajtószíj cseréje

Vágóegységek vezérszíjának cseréje

MOTOR * Üzemanyagszint ellenőrzése/utántöltés Minden használat előtt 7.2. szakasz Motorolaj ellenőrzése / utántöltés Minden használat előtt 7.3. szakasz Motorolaj cseréje

Levegőszűrő ellenőrzése és tisztítása

Benzinszűrő ellenőrzése

Gyújtógyertyák érintkezéseinek  ellenőrzése és tisztítása

* Olvassa el a motor kézikönyvét, ahol megtalálja a beavatkozások teljes listáját és gyakoriságát. ** Forduljon a márkakereskedőhöz, ha működési rendellenességet észlel. ***  Ezt a műveletet a márkakereskedő vagy a szakszerviz végezze el. *** Ezentúl az összes illesztés általános kenését minden alkalommal el kell  végezni, amikor előreláthatólag hosszú ideig nem fogja használni a gépet.

14. A PROBLÉMÁK AZONOSÍTÁSA

«MENET» állásban van,  a műszerfal lekapcsolva  marad, nincs semmilyen  hangjelzés. Az elektronikus kártya biztonsági  berendezésének beavatkozása  az alábbi okok miatt: Fordítsa a kulcsot „LEÁLLÁS” pozícióba,  és keresse meg a meghibásodás okait: az akkumulátor rosszul van bekötve ellenőrizze a csatlakozásokat (4.4. szakasz) az akkumulátor pólusainak felcserélése ellenőrizze a csatlakozásokat (4.4. szakasz) teljesen lemerült akkumulátor töltse fel az akkumulátort (7.5. szakasz) kiolvadt biztosíték cserélje ki az olvadóbiztosítékot  (10 A) (8.5. szakasz). vizes kártya szárítsa meg langyos levegővel

«MENET» állásban  van, a műszerfal  lekapcsolva marad, de  megszólal hangjelzés. Az elektronikus kártya biztonsági  berendezésének beavatkozása  az alábbi okok miatt: Tegye a kulcsot «LEÁLLÍT» állásba és keresse meg a hiba okát: vizes kártya szárítsa meg langyos levegővel 3.  Kulcs «INDÍTÁS»  állásban, a műszerfal  felkapcsolódik, de az  önindító nem indul. az akkumulátor töltése nem elegendő töltse fel az akkumulátort (7.5. szakasz) feltöltő biztosíték beavatkozott cserélje ki az olvadóbiztosítékot  (25 A) (8.5. szakasz) Amennyiben a fent leírt műveletek elvégzése után a problémák  továbbra is fennállnak, forduljon a márkakereskedőhöz.HU - 30 PROBLÉMA VALÓSZÍNŰ OK MEGOLDÁS

4. Kulcs „BEINDÍTÁS” 

állásban, önindító  motor forog, de a  motor nem indul be az akkumulátor töltése nem elegendő töltse fel az akkumulátort (7.5. szakasz) nem érkezik benzin ellenőrizze a szintet a tartályban  (7.2.1. szakasz) nyissa ki a csapot (ha van) (6.4. szakasz) ellenőrizze a benzinszűrőt gyújtási probléma ellenőrizze a gyújtógyertya  sipkájának rögzítését ellenőrizze, hogy az elektródok tiszták-e,  és hogy közöttük a távolság megfelelő-e

5. Nehézkes indítás vagy 

a motor szabálytalan  működése porlasztási problémák tisztítsa meg vagy cserélje ki a levegőszűrőt ürítse ki a tartályt, és töltsön bele friss benzint ellenőrizze és szükség esetén  cserélje ki a benzinszűrőt

6. Motor teljesítményének 

csökkenése  fűnyírás közben a nyírás magassághoz  képest nagy sebesség csökkentse a sebességet és/vagy emelje  meg a vágási magasságot (6.5.4. szakasz)

bekapcsolásakor  a motor leáll. a bekapcsolás nem lett jóváhagyva ellenőrizze, hogy a szükséges feltételek  be legyenek tartva (6.2.2. szakasz)

jelzőlámpája pár perc  munkavégzés után  sem kapcsol ki. az akkumulátor töltése nem megfelelő forduljon a márkakereskedőhöz

9. Munkavégzés közben 

felkapcsolódik az  olajjelző (ha van). problémák a motor kenésével Azonnal állítsa a kulcsot «LEÁLLÍT» állásba: töltse fel az olajszintet (lásd 7.3.1) cserélje ki a szűrőt (ha a rendellenesség  továbbra is fennáll, vegye fel a  kapcsolatot a viszonteladóval)

10. A motor leáll és 

bekapcsol egy  hangjelzés. Az elektronikus kártya biztonsági  berendezésének beavatkozása  az alábbi okok miatt: Tegye a kulcsot «LEÁLLÍT» állásba és keresse meg a hiba okát: a töltésszabályozó által  okozott túlfeszültség forduljon a márkakereskedőhöz az akkumulátor rosszul van bekötve  (bizonytalan érintkezések) ellenőrizze a csatlakozásokat (lásd 3.4.)

hangjelzés nincs. az akkumulátor nincs csatlakoztatva ellenőrizze a csatlakozásokat (lásd 3.4.) probléma a motornál forduljon a márkakereskedőhöz

12. A vágóegységeket 

nem lehet bekapcsolni  vagy kikapcsolásukkor  nem állnak le azonnal. meglazult ékszíj forduljon a márkakereskedőhöz probléma az elektromágneses  kuplungnál forduljon a márkakereskedőhöz Amennyiben a fent leírt műveletek elvégzése után a problémák  továbbra is fennállnak, forduljon a márkakereskedőhöz.HU - 31 PROBLÉMA VALÓSZÍNŰ OK MEGOLDÁS 13.  Egyenetlen vágás és  elégtelen begyűjtés  (csak a hátsó gyűjtéssel  felszerelt típusoknál) a vágóegységtárcsa nem  párhuzamos a talajjal ellenőrizze a gumiabroncsok  nyomását (6.1.3. szakasz) állítsa helyre a vágóegységtárcsa beállítását  a talajhoz képest (8.2.1. szakasz) a vágóegységek nem hatékonyak forduljon a márkakereskedőhöz a vágási magassághoz képest  nagy a haladási sebesség csökkentse a sebességet és/vagy emelje  meg a vágási magasságot (6.5.4. szakasz) várja meg, hogy a fű megszáradjon a csatorna eltömődött vegye le a gyűjtőzsákot és ürítse  ki a csatornát (lásd 7.6.2.)

14. Egyenetlen vágás 

(csak az oldalsó  kidobással felszerelt  típusoknál) a vágóegységtárcsa nem  párhuzamos a talajjal ellenőrizze a gumiabroncsok  nyomását (6.1.3. szakasz) állítsa helyre a vágóegységtárcsa beállítását  a talajhoz képest (8.2.1. szakasz) a vágóegységek nem hatékonyak forduljon a márkakereskedőhöz

rendellenesen vibrál a vágóegységtárcsa tele van fűvel tisztítsa meg a vágóegységtárcsát  (7.6.4. szakasz) a vágóegységek nincsenek  kiegyensúlyozva vagy lazák forduljon a márkakereskedőhöz a rögzítések kilazultak ellenőrizze és húzza meg a motor  és az alváz rögzítőcsavarjait

16. Bizonytalan vagy nem 

hatékony fékezés a fék nincs megfelelően beszabályozva forduljon a márkakereskedőhöz

17. Egyenetlen haladás, 

elégtelen húzóerő az  emelkedőn, vagy a  gép eleje hajlamos  a felemelkedésre problémák a szíjjal vagy a  kapcsolószerkezettel forduljon a márkakereskedőhöz

18. Amikor a motor jár, 

a meghajtó pedál  lenyomásakor a  gép nem mozdul. kioldókar a hajtás kioldási állásában állítsa vissza a hajtás bekapcsolva  állásba (5.4. szakasz)

19. A gép rendellenes 

rezgéseket produkál. sérült vagy meglazult részek állítsa le a gépet és vegye ki az indítókulcsot ellenőrizze, hogy nincsenek-e  rajta sérülések ellenőrizze, hogy nincsenek-e meglazult  részek, ha szükséges, rögzítse az ellenőrzést, cserét vagy javítást  szakszervizzel végeztesse el Amennyiben a fent leírt műveletek elvégzése után a problémák  továbbra is fennállnak, forduljon a márkakereskedőhöz.

Lehetővé teszi, hogy az akkumulátort hatékony  állapotban tartsa az olyan időszakokban,  amikor nem használja a gépet. Az optimálisHU - 32 töltési szintet és az akkumulátor hosszabb  élettartamát garantálja (58.B ábra).

15.3 VONTATÓ KÉSZLET

Kisméretű utánfutó vontatásához (58.C ábra).

Megvédi a használaton kívüli  gépet a portól (58.D ábra).

15.5 HÁTSÓ SÚLYKÉSZLET

Javítják a gép hátsó stabilitását  különösen, ha elsősorban lejtős terüleken  kell használnia (58.E ábra).

A gyűjtőzsák helyett használandó, amikor a  füvet nem gyűjti össze (58.F ábra). (Csak a hátsó gyűjtéssel felszerelt típusoknál).

15.7 HÓLÁNCOK 18”, 20”

Javítják a hátsó kerekek tapadását a hóval  borított szakaszokon, és lehetővé teszik a  hótolólap felszerelések használatát (58.G ábra).

15.8 KEREKEK HÓBA / SÁRBA 18”, 20”

Javítják a meghajtás teljesítményét  hóban és sárban (58.H ábra).

Szerszámok és egyéb tárgyak  szállításához az engedélyezett terhelési  határértékeken belül (58.I ábra).

Só vagy talajjavító tápanyagok  szétszórásához (58.J ábra).

Homok vagy kavics szórásához (58.K ábra).

A talaj tömörítéséhez vetés után vagy  a fű lelapításához (58.L ábra).

Az eltávolított hó oldalsó összegyűjtéséhez  és ellapátolásához (58.M ábra).

15.14 FRONTOLDALI KEFE

Kis járdák és szilárd felületek tisztításához  levelektől és piszoktól, és friss, vékony  hórégek eltávolításához (58.N ábra).

A begyűjtött fű darálásához és  szétvágásához (58.O ábra).

15.16 LOMB- ÉS FŰGYŰJTŐ

Füves felületeken fű és levelek  begyűjtéséhez (58.P ábra).

15.17 FRONTOLDALI GEREBLYE

Fű és kis ágak begyűjtéséhez (58.Q ábra).

15.18 EMELŐ INTERFÉSZ

Lehetővé teszi kiegészítő elülső tartozékok  felszerelését, amelyekhez nincs  szükség erőleadóra (58.R1 ábra).

15.19 ERŐLEADÓ (TLT)

Lehetővé teszi a teljesítmény kihajtását  a motortól a vezérelt tartozékig. Szükség  van az emelő interfészre (58.R2 ábra).

15.20 ERŐLEADÓ (TLT)

Lehetővé teszi a teljesítmény kihajtását a  motortól a vezérelt tartozékig. Nincs szükség  az emelő interfészre (58.R3 ábra).LT- 1 DĖMESIO!: PRIEŠ NAUDOJANT ĮRENGINĮ, ATIDŽIAI PERSKAITYTI ŠĮ NAUDOTOJO VADOVĄ. Išsaugoti vėlesnėms konsultacijoms.

EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész)

1. Alulírott Vállalat

2. Felelősségének teljes tudatában

kijelenti, hogy az alábbi gép: Vezetőüléses fűnyírógép/ fűnyírás a) Típus / Alaptípus c) Gyártási szám d) Motor: robbanómotor

3. Megfelel az alábbi irányelvek

előírásainak: e) Tanúsító szerv

4. Hivatkozás a harmonizált szabványokra

g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint

n) Műszaki Dosszié szerkesztésére felhatalmazott személy: o) Helye és ideje RU ( Перевод оригинальных инструкций)
