BRUGSANVISNING Tornado 7108 W STIGA

Havetraktor - BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

DANSK - Oversættelse af den originale brugsanvisning

4.10 Montering af rotorhusets

5.11 Betjeningsanordninger til justering af

8.9 Justering af fjederen til af

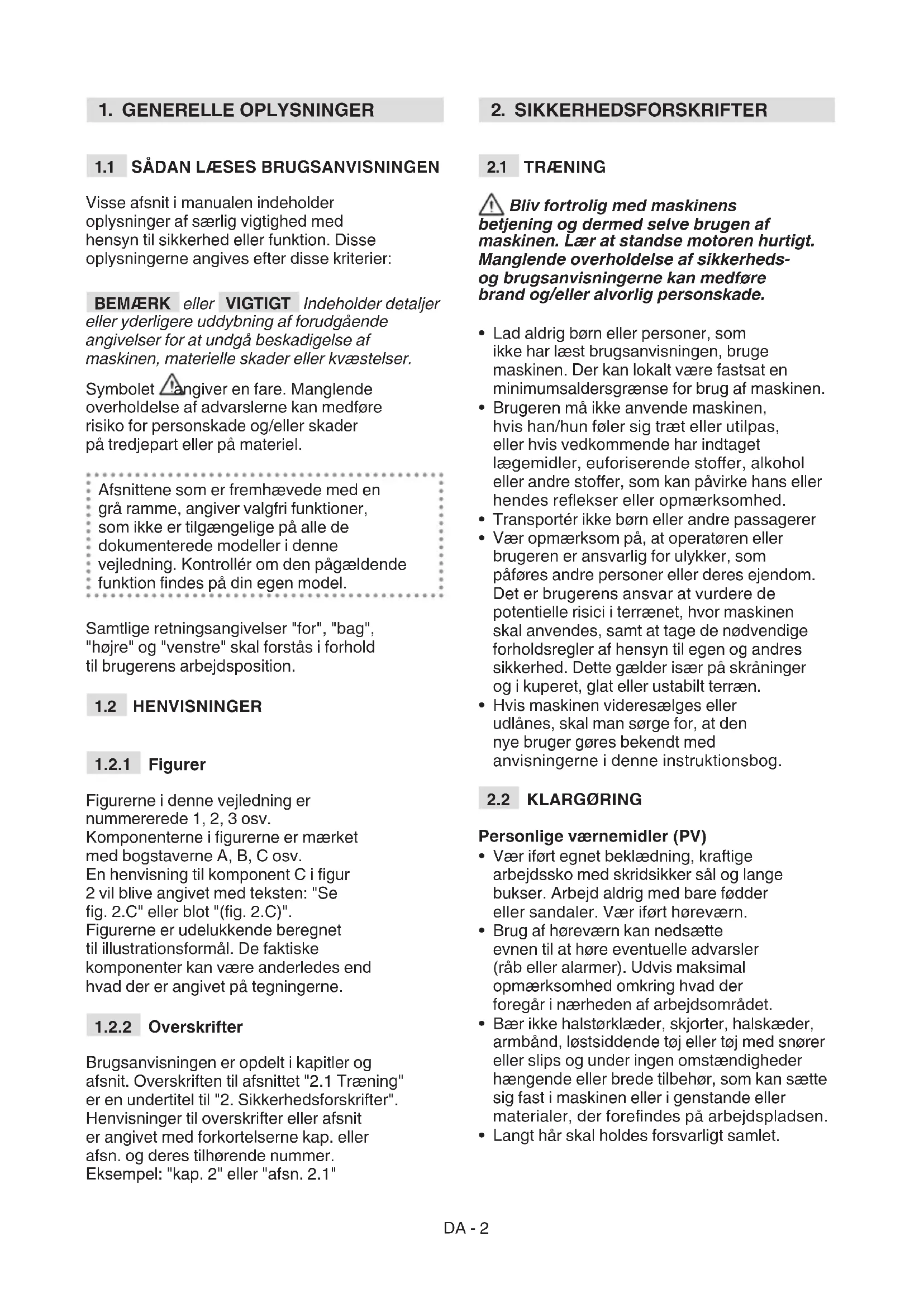

Visse afsnit i manualen indeholder  oplysninger af særlig vigtighed med  hensyn til sikkerhed eller funktion. Disse  oplysningerne angives efter disse kriterier: BEMÆRK eller VIGTIGT Indeholder detaljer eller yderligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen, materielle skader eller kvæstelser. Symbolet  angiver en fare. Manglende overholdelse af advarslerne kan medføre  risiko for personskade og/eller skader  på tredjepart eller på materiel. Afsnittene som er fremhævede med en  grå ramme, angiver valgfri funktioner,  som ikke er tilgængelige på alle de  dokumenterede modeller i denne  vejledning. Kontrollér om den pågældende  funktion ndes på din egen model. Samtlige retningsangivelser "for", "bag",  "højre" og "venstre" skal forstås i forhold  til brugerens arbejdsposition.

Figurerne i denne vejledning er nummererede 1, 2, 3 osv. Komponenterne i gurerne er mærket  med bogstaverne A, B, C osv. En henvisning til komponent C i gur  2 vil blive angivet med teksten: "Se  g. 2.C" eller blot "(g. 2.C)". Figurerne er udelukkende beregnet  til illustrationsformål. De faktiske  komponenter kan være anderledes end  hvad der er angivet på tegningerne.

Brugsanvisningen er opdelt i kapitler og  afsnit. Overskriften til afsnittet "2.1 Træning"  er en undertitel til "2. Sikkerhedsforskrifter".  Henvisninger til overskrifter eller afsnit  er angivet med forkortelserne kap. eller  afsn. og deres tilhørende nummer.  Eksempel: "kap. 2" eller "afsn. 2.1"

Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse motoren hurtigt. Manglende overholdelse af sikkerheds- og brugsanvisningerne kan medføre brand og/eller alvorlig personskade.

• Lad aldrig børn eller personer, som  ikke har læst brugsanvisningen, bruge  maskinen. Der kan lokalt være fastsat en  minimumsaldersgrænse for brug af maskinen.

• Brugeren må ikke anvende maskinen,  hvis han/hun føler sig træt eller utilpas, eller hvis vedkommende har indtaget  lægemidler, euforiserende stoer, alkohol  eller andre stoer, som kan påvirke hans eller  hendes reekser eller opmærksomhed.

• Transportér ikke børn eller andre passagerer 

• Vær opmærksom på, at operatøren eller  brugeren er ansvarlig for ulykker, som  påføres andre personer eller deres ejendom.  Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen  skal anvendes, samt at tage de nødvendige  forholdsregler af hensyn til egen og andres  sikkerhed. Dette gælder især på skråninger  og i kuperet, glat eller ustabilt terræn.

• Hvis maskinen videresælges eller  udlånes, skal man sørge for, at den  nye bruger gøres bekendt med  anvisningerne i denne instruktionsbog.

Personlige værnemidler (PV)

• Vær iført egnet beklædning, kraftige  arbejdssko med skridsikker sål og lange  bukser. Arbejd aldrig med bare fødder  eller sandaler. Vær iført høreværn.

• Brug af høreværn kan nedsætte  evnen til at høre eventuelle advarsler (råb eller alarmer). Udvis maksimal  opmærksomhed omkring hvad der  foregår i nærheden af arbejdsområdet.

• Bær ikke halstørklæder, skjorter, halskæder,  armbånd, løstsiddende tøj eller tøj med snører  eller slips og under ingen omstændigheder  hængende eller brede tilbehør, som kan sætte  sig fast i maskinen eller i genstande eller  materialer, der forendes på arbejdspladsen. 

• Langt hår skal holdes forsvarligt samlet.DA - 3 Arbejdsområde / maskine

• Kontrollér hele arbejdsområdet grundigt,  og fjern alt det, som kan slynges ud  af maskinen eller kan beskadige  klippeanordningen/de roterende dele  (sten, grene, ståltråd, kødben osv.). Forbrændingsmotor - : brændstof FARE! Brændstoet er yderst  brandfarligt.

• Opbevar brændstoet i egnede beholdere,  der er godkendt for brændstoer,  på et sikkert sted, der er væk fra  varmekilder eller åbne ammer.

• Sørg for at der ikke er rester af græs eller  blade eller store mængder fedt på beholderne  og i området hvor benzinen opbevares.

• Beholderne må ikke være  tilgængelige for børn.

• Det er forbudt at ryge under opfyldning  eller efterfyldning af brændstof og i det  hele taget når brændstoet håndteres.

• Fyld brændstof på vha. en  tragt og kun uden for.

• Undgå at indånde brændstofdampe.

• Påfyld aldrig brændstoet, og fjern  aldrig brændstoftankens dæksel, når  motoren er i gang eller stadig er varm.

• Åbn brændstoftankens dæksel langsomt  for gradvist at aaste det interne tryk.

• Tilnærm aldrig en åben amme til  beholderen for at kontrollere indholdet.

• Start ikke motoren, hvis der er spildt  brændstof, men yt i stedet maskinen  væk fra det forurenede område for at  undgå brand. Vent til brændstoet er  fordampet og dampen er forsvundet.

• Rens straks ethvert spor af  brændstof, der måtte være spildt  over maskinen eller på jorden.

• Sørg altid for at stramme dækslet godt,  både på tank og brændstofdunk.

• Start aldrig maskinen på det sted,  hvor påfyldningen er foregået.  Start  af motoren skal ske i en afstand på  mindst 3 meter fra det sted, hvor der er  foretaget påfyldning af brændstoet.

• Undgå at der spildes brændstof på tøjet; såfremt det sker, skal man  skifte tøj, før motoren tændes.

• Lad ikke motoren køre i lukkede rum hvor  der er risiko for farlig ophobning af kulilte.  Maskinen skal startes i det fri eller på steder  med tilstrækkelig udluftning. husk altid på,  at motorens udstødningsgasser er giftige. 

• Under start af maskinen må man ikke rette  lydpotten og hermed udstødningsgassen  mod brandfarlige materialer.

• Maskinen må ikke anvendes i  eksplosionsfarlige miljøer, i nærheden af  brandfarlige væsker, gas eller støv. Elektriske  kontakter eller mekanisk gnidning kan skabe  gnister, som kan antænde støv eller dampe. 

• Arbejd udelukkende i dagslys eller  med en god kunstig belysning.  Sigtforholdene skal være gode. 

• Personer, børn og dyr skal holdes  væk fra arbejdsområdet. Børn skal  overvåges af en anden voksen.

• Undgå at arbejde med vådt græs, når det  regner og der er risiko for uvejr, især lyn.

• Vær særligt opmærksom på ujævnt terræn  (buler, forhøjninger), skråninger og skjulte  farer og vær opmærksom på eventuelle  forhindringer, som kan begrænse udsynet.

• Vær meget forsigtig i nærheden af  grøfter, afgrunde eller volde. Maskinen  kan krænge over, hvis et hjul passerer  en kant eller hvis kanten giver efter.

• Vær forsigtig på terræn der skråner, hvor man  skal være særligt opmærksom for at undgå  at vælte eller miste kontrollen over maskinen.  De væsentligste årsager til, at herredømmet  over maskinen mistes, er følgende: – Manglende vejgreb – For høj hastighed – Ukorrekt bremsning – Maskinen ikke egnet til anvendelse – Manglende kendskab til terrænforhold  og de eekter det kan have – Ukorrekt brug som bugseringskøretøj.

• Vær opmærksom på trakken, når  maskinen anvendes i nærheden af vejen.

• For at undgå brandfare må maskinen aldrig  efterlades i højt græs med motoren tændt. Betjening

• Undgå at blive distraheret og forbliv koncentreret under kørsel og arbejde.

• Udvis stor forsigtighed i bakgear eller  under bagudkørsel. Både før og under  bagudkørsel bør du se bagud for at sikre,  at du ikke støder på forhindringer.

• Vær forsigtig når der trækkes laster  eller der anvendes tungt udstyr:DA - 4 – Trækbommene må kun kobles  på godkendte steder. – Begræns belastningen til hvad nemt kan kontrolleres – Undgå bratte drejninger. Vær specielt opmærksom under bagudkørsel. – Anvend kontravægtlodder  eller vægt på hjulene, når brugsanvisningen foreslår dette.

• Udvis opmærksomhed, når der anvendes  opsamlingsposer og tilbehør, som kan påvirke  maskinens stabilitet, specielt på skråninger.

• Hold altid hænder og fødder væk  fra skæreanordningen, både under  opstart og under drift af maskinen.

• Advarsel: skæreanordningen fortsætter  med at dreje nogle sekunder efter at den er  frakoblet eller efter slukning af motoren.

• Vær specielt opmærksom, hvis rotorhuset  indeholder mere end én skæreanordning,  da disse kan være indbyrdes forbundet.

• Hold dig altid på afstand fra udkasteråbningen.

• Rør ikke ved dele af motoren som under  driften bliver varme. Risiko for forbrænding.

• For at undgå brandfare må maskinen aldrig  efterlades i højt græs med motoren tændt.  Stands straks motoren i tilfælde af brud  eller ulykker under arbejdet, og yt maskinen  væk fra stedet for at undgå yderligere skader  eller kvæstelser på sig selv eller andre personer.  Yd straks den nødvendige førstehjælp, hvis  ulykken har medført kvæstelser. Kontakt  sygehus o.l. vedrørende den nødvendige  behandling. Fjern omhyggeligt alle genstande,  som i tilfælde af uagtsomhed kan medføre  skader eller kvæstelser på personer og dyr. Begrænsninger ved brug

• Anvend aldrig maskinen med  beskadigede, manglende eller forkert  placerede beskyttelsesanordninger  (opsamlingspose, beskyttelsen for  sideudkast, beskyttelsen for bagudkast)

• Anvend ikke maskinen, hvis tilbehør  eller værktøjer ikke er monteret  på de tilsigtede steder.

• Det er ikke tilladt at frakoble, fjerne eller  manipulere sikkerhedsanordningerne/ mikroafbryderne.

• Indvirk aldrig på motorindstillingen  og lad den aldrig køre ved for højt  omdrejningstal. Hvis man lader motoren  kører ved for høje omdrejningstal  stiger risikoen for personskader.

• Udsæt ikke maskinen for overdrevne  belastninger, og brug ikke en lille maskine  for at udføre et hårdt arbejde; brugen af  en hensigtsmæssig maskine mindsker  risiciene og forbedrer arbejdets kvalitet.

• Denne maskine er ikke typegodkendt  til anvendelse på oentlige veje. I følge  færdselsloven må maskinen kun anvendes  i lukkede private områder uden trak.

• Brug aldrig maskinen med slidte eller  ødelagte dele. Defekte eller ødelagte dele  bør altid udskiftes og ikke repareres.

• For at reducere brandrisikoen skal det  med jævne mellemrum kontrolleres, at der  ikke er olie og/eller brændstoækager.

• Vær forsigtig i forbindelse med justering  af maskinen for at undgå at klemme  ngrene mellem skæreanordningen i  bevægelse og maskinens faste dele.  Det oplyste støj- og vibrationsniveauet  i denne betjeningsvejledning svarer til maskinens maksimale driftsværdier. Brug af  en ikke-afbalanceret skæreanordning, for høj  kørehastighed eller manglende vedligeholdelse  kan have en markant indydelse på støj- og  vibrationsniveauet. Det er derfor nødvendigt at forebygge mulige skader som følge af høj  støj og vibrationer. Vedligehold maskinen, bær  høreværn og hold pauser under arbejdet. Opmagasinering

• Anbring ikke en maskine med brændstof i  tanken i et rum, hvor brændstofdampen kan  nå en amme, en gnist eller en varmekilde.

• For at mindske risikoen for brand  må kasser med opskåret materiale  ikke efterlades i et lukket rum. 

2.5 MILJØBESKYTTELSE

Miljøbeskyttelsen er et relevant aspekt, som bør  have høj prioritet under anvendelse af maskinen  - dette vil gavne både vores fællesskab med  andre mennesker og det miljø, vi lever i. 

• Undgå at være til gene for nabolaget. Brug kun maskinen til fornuftige tider  (ikke tidligt om morgenen eller sent om  aftenen/natten, når der kan være til  gene for de nærmeste omgivelser). 

• Overhold nøje de lokale bestemmelser  hvad angår bortskaelse af emballage,  olie, brændstoer, batterier, ltre, slidteDA - 5 dele og andre komponenter, som kan  påvirke miljøet. Disse typer aald må ikke  bortskaes sammen med det almindelige  husholdningsaald, men skal indleveres  særskilt til egnede genbrugsstationer, som  vil sørge for genanvendelse af materialerne.

• Overhold nøje de lokale bestemmelser  vedrørende bortskaelse af  restmaterialet efter klipningen 

• Efter endt levetid må maskinen ikke  efterlades i naturen. Henvend dig til din lokale  genbrugsstation for bortskaelse i henhold  til de gældende lokale bestemmelser.

Denne maskine er en plæneklipper med fører siddende om bord. Maskinen er udstyret med en motor, der  driver henholdsvis en skæreanordning, som  sidder under en skærm, og en transmission,  som sørger for maskinens fremdrift. Maskinen er udstyret med: – hydrostatisk transmission med trinløs  hastighedsregulering af fremgear og  bakgear (“Hydro”), ved to trækkende hjul  (2WD) eller re trækkende hjul (4WD). Brugeren kan fra førersædet styre  maskinen og betjene hovedkontrollerne.  Sikkerhedsanordningerne monteret  på maskinen, vil standse motoren  og skæreanordningen inden for et  par sekunder (afsnit 6.2.2).

3.1.1 Tilsigtet brug

Denne maskine er designet og  fremstillet til klipning af græs. Generelt kan denne maskine:

1. slå græsset og samle det op 

2. slå græsset og kaste det bagud.

3. slå og snitte græsset, og lægge

det på terrænet ("multiclip").

4. slå græsset og kaste det ud til siden.

Ved anvendelse af det særlige tilbehør, som  fabrikanten leverer sammen med maskinen,  eller som kan købes separat, er det muligt at  udføre dette arbejde på forskellige måder som  beskrevet i maskinens brugsanvisning eller  brugsanvisningen for det enkelte tilbehør. På samme måde er det muligt at montere  ekstra tilbehør (hvis dette er godkendt af  fabrikanten), så maskinen kan anvendes  til andre former for arbejde i henhold til  grænserne og betingelserne, som fremgår af  brugsanvisningen for det konkrete tilbehør.

3.1.2 Utilsigtet brug

Enhver anden brug end de ovenfor beskrevne kan være farlig og risikere at  medføre kvæstelser og/eller materielle  skader. Uegnet brug er for eksempel  følgende (men ikke udelukkende): – transport på maskinen eller på en  anhænger af andre personer, børn eller dyr, da de risikerer at falde af  og pådrage sig alvorlige kvæstelser  eller at forhindre sikker kørsel; – at trække eller skubbe laster uden at  anvende det dertil beregnede tilbehør; – anvendelse af maskinen på et ustabilt, glat  eller ujævnt terræn eller på terræner med  sten, vandpytter eller sumpe, som ikke  muliggør en vurdering af terrænets tæthed; – aktivering af skæreanordningen  på områder uden græs; – anvendelse af maskinen til at  opsamle blade eller rester. VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophører producentens ansvar, hvilket betyder, at brugeren selv er ansvarlig for eventuelle udgifter som følge af skader eller kvæstelser på sig selv eller andre personer.

Denne maskine er tilsigtet almindelige  brugere, dvs. ikke professionelle operatører.  Maskinen er beregnet til "hobbybrug". VIGTIGT Maskinen skal anvendes af en enkelt bruger.

3.2 SIKKERHEDSMÆRKNING

Der ndes forskellige symboler på maskinen  (g. 2). Symbolerne skal huske brugeren  på de handlinger, som skal udføres for  at benytte maskinen på sikker vis.DA - 6 Symbolernes betydning: Advarsel! Læs anvisningerne inden maskinen tages i brug. Advarsel! Træk nøglen  ud og læs anvisningerne før der afvikles nogen  form for vedligeholdelse  eller reparation. Fare! Udslyngning af genstande: Arbejd ikke uden  forudgående montering af  beskyttelsen på bagudkastet  eller opsamlingsposen. (angår kun modeller med  opsamling bagpå). Fare! Udslyngning af  genstande: Hold andre  personer væk. Fare! Maskinen kan krænge: Brug ikke denne  maskine på skråninger med  en hældning på over 10°. Fare! Kvæstelser: Sørg  for at børn holdes på afstand af maskinen, når  motoren er tændt. Snitfare. Skæreanordninger  i bevægelse.  Sitk aldrig  hænderne eller fødderne ind i skæreanordningernes sæde. Advarsel! Hold afstand til varme ader. Stig aldrig op på maskinen  ved at træde på rotorhusets afskærmninger. max xxx N (xx kg) max xxx N (xxx kg) Overskrid aldrig de anførte  grænser i etiketten og overhold  sikkerhedsforskrifterne ved  brug af kittet til trækning. VIGTIGT Hvis mærkaterne er blevet ødelagt eller er ulæselige, bør de udskiftes. Ret henvendelse til dit autoriserede servicecenter for at få udleveret nye mærkater.

Identikationsetiketten indeholder  følgende data (g. 1):

2. CE- overensstemmelsesmærkning

9. Maskinvægt med tom tank i kg

10. Type af transmission

Skriv maskinens identikationsoplysninger i  felterne på etiketten på indersiden af forsiden. VIGTIGT Anvend identikationsdataene på typeskiltet hver gang der rettes henvendelse til det autoriserede servicecenter. VIGTIGT Eksemplet på overensstemmelseserklæringen ndes på de sidste sider i denne manual.

3.4 HOVEDKOMPONENTER

Maskinen er opbygget af de følgende  hovedkomponenter, der svarer til  de følgende funktioner (g. 1): A. Motor: motoren driver skæreanordningens  og hjulenes rotation. Egenskaberne  og brugsforskrifterne beskrives  i den specikke vejledning. B. Rotorhus: er enheden som består af  skærmen, der omslutter de roterende  knive, og af de roterende knive. C. Skæreanordning: kniven som  afskærer græsset. Ribberne på enden  af kniven transporterer det afskårne  græs til udkasteråbningen. D. Beskyttelse på bagudkast (fås på anmodning): monteret i stedet  for opsamlingsposen og forhindrer  at eventuelle genstande opsamlet af  skæreanordningen, slynges ud gennem  åbningen (kun modeller med opsamling  bagpå).DA - 7 E. Sideudkast skærm: Udover at kaste  græsset sidelæns ud på jorden, fungerer den som et sikkerhedselement, da den  forhindrer, at eventuelle genstande, som skæreanordningen måtte opsamle,  bliver kastet ud af maskinen (angår  kun modeller med sideudkast). F. Opsamlingspose: Udover at  opsamle græsset, fungerer den  som et sikkerhedselement, da den  forhindrer, at eventuelle genstande, som skæreanordningen måtte opsamle,  bliver kastet ud af maskinen (angår kun modeller med opsamling bagpå). G. Udkasteråbning: Forbindelseselementet  mellem rotorhuset og opsamlingsposen  (angår kun modeller med opsamling bagpå). H. Førersæde: førerens arbejdsposition, som  er udstyret med en "dødemandsknap", der  aktiverer bestemte sikkerhedsanordninger,  når førersædet forlades.

I. Rat: styrer forhjulene.

J. Forreste kofanger: bruges for at  beskytte maskinens forreste dele. K. Batteri: leverer strøm til start af motoren.  Egenskaberne og brugsforskrifterne  beskrives i den specikke vejledning.

Sikkerhedsforskrifterne, som skal følges, er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Af hensyn til opbevaring og transport er visse  af maskinens komponenter ikke monterede  på fabrikken. Disse komponenter skal  monteres efter fjernelse af emballagen. Udpakningen og den endelige montering skal udføres på en jævn og stabil overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug før instruktionerne i afsnittet "MONTERING" er fuldførte.

4.1 KOMPONENTER TIL MONTERINGEN

I pakningen nder man også alle komponenter til  montering, som er angivet i den følgende tabel: Beskrivelse 1 Rat 2 Instrumentbrætdæksel og  monteringsdele til rattet 3 Førersæde 4 Forreste kofanger (om forudset 5 Pose med monteringsskruer og anvis- ninger (angår kun modellerne TS-TX-TH)  (angår kun modeller med opsamling  bagpå 6 Posens understøtninger og det relevante tilbehør og monteringskomponenter (an- går kun modeller med opsamling bagpå 7 Sideudkast skærm (kun til modeller med sideudkast) 8 Rotorhusets sideforstærkninger (om  forudset). 9 Konvolut med: - brugervejledninger og dokumenter  - skruer og møtrikker til montering af  sædet - medfølgende dele til montering af  sideudkast skærm (kun til modeller med sideudkast) - skruer til montering af batterikablerne - 2 startnøgler - 1 reservesikring (10 A) 10 Kit til multiclip (angår kun modeller med sideudkast) (om forudset.

1. Åbn emballagen forsigtigt for ikke 

inklusiv denne vejledning.

overholdelse af følgende forholdsregler: – indstil skæreanordningen til maksimal  højde (afsnit 5.11) for at undgå at  beskadige den, når maskinen køres  ned fra pallen den leveres på; – Kør maskinen ned af pallen den leveres på. 

5. Anbring den bagerste transmissions 

udløseranordning i den udløste position (afs. 5.4).

2. Fjern vha. en skruetrækker den centrale 

spændskiverne (g. 3.F) og (g. 3.G) der  medfølger, i den anførte rækkefølge.

5. Stram skruen (g. 3.E) med en topnøgle.

6. Sæt skærmen på rattet (g. 3.B) igen 

batteriet, og sørg for, at kablerne  anbringes korrekt foran batteriet, så de  ikke bliver klemt i fjederen (g. 5.B). VIGTIG Sørg altid for en fuldstændig genopladning under overholdelse af forskrifterne i batteriets brugsanvisning. VIGTIGT Undgå omhyggeligt at starte motoren før genopladningen er fuldført, da det elektroniske korts sikring ellers griber ind!

skrue det øvre stykke (g. 9.A) sammen  med det nedre stykke (g. 9.B) ved hjælp  af de medfølgende skruer og møtrikker  (g. 9.C) som vist . Anbring vinkelstykkerne (g. 9.D)  og (g. 9.E), i overensstemmelse  med retningsangivelsen højre (R⇑)  og venstre (L⇑), og spænd dem  fast på stellet ved hjælp af re  gevindskærende skruer (g. 9.F).

og sørg for at denne sidder korrekt  langs bundens omkreds. Sæt alle  plastikprolerne på stellets rør ved  hjælp af en skruetrækker (g. 9.L).

4. Sæt håndtaget (g. 9.M) i 

åbningerne i overstykket (g. 9.N),  og fastspænd alle delene på stellet ved hjælp af skruerne (g. 9.O)  som vist, og med gevindskærende  skruer på bagsiden (g. 9.P).

5. Sæt den forstærkende tværdrager 

udfor rotorhusets understøtninger (g.  12.C) og drej det andet endestykke  (g. 12.B.2) på fjederen (g. 12.B)  med en skruetrækker, så det føres  ud af sideudkastskærmen.

3. Sæt stiften (g. 12.D) i 

understøtningernes (g. 12.C) og  sideudkastskærmens huller, ved at føre  den igennem fjederens vindinger (g.  12.B) til det hullerede endestykke er helt  ude af den inderste understøtning.DA - 10

4. Sæt låsestiften (g. 12.E) i hullet (g. 

D.1) på stiften (g. 12.D) og drej stiften  nok til at de to ender (g. 12.E.1) af  låsestiften kan bukkes, (ved hjælp af  en tang), så låsestiften ikke kan komme  ud og slippe stiften fri (g. 12.D). Kontrollér, at fjederen fungerer  korrekt, og fastholder prelpladen i en stabil sænket position, og at stiften er indsat og ikke kan falde ud ved et uheld. VIGTIGT På modeller med mulighed for sideudkast: sørg for, at beskyttelsen for sideudkast (g. 21.A) er sænket og låst med sikkerhedshåndtaget (g. 21.B). VIGTIGT Før afmontering eller vedligeholdelse af deektoren, skal du huske at skubbe sikkerhedshåndtaget (g. 21.B) og løfte beskyttelsen for sideudkast (g. 21.A), så den kan afmonteres. BEMÆRK Følg fremgangsmåden for montering i den omvendte rækkefølge, for at afmontere deektoren.

Med denne pedal indkobles hjultrækket  og maskinens hastighed under kørsel  fremad reguleres (g. 13.B, 14.B):

1. Frem-gear. Maskinens 

hastighed forøges gradvis, når man øger trykket på pedalen.

2. Frigear-position. Når pedalen

slippes, vender den automatisk  tilbage til frigear-positionen. BEMÆRK Forholdet “Frigear” signaleres af at kontrollampen (g. 16.F) tænder. BEMÆRK Hvis pedalen aktiveres mens parkeringsbremsen (g. 13.D) er indkoblet, vil motoren slukke.

slippes, vender den automatisk  tilbage til frigear-positionen. BEMÆRK Forholdet “Frigear” signaleres af at kontrollampen (g. 16.F) tænder. BEMÆRK Hvis pedalen aktiveres mens parkeringsbremsen (g. 15.D) er indkoblet, vil motoren slukke.

reducerer belastningen betydeligt; kræves for at ytte  maskinen med håndkraft  med motoren slukket. VIGTIGT Denne handling må kun udføres for standset motor, med pedalerne (g. 13.B, 13.C, 14.B, 14.C) i positionen frigear, for at undgå beskadigelser på transmissionsgruppen.

• Kun på model 4WD Flytning af maskinen kan nemt  udføres kun baglæns, også hvis den  bagerste transmission er udløst.DA - 11

3. Tændingsposition. Drej nøglen og

maskinen tænder. Når nøglen slippes  fra positionen "tænding", vender den  automatisk tilbage til positionen "kør".

altid anvendes ved start af maskinen,  under driften og når der skæres græs.

3. Motorens min. hastighed. Anvendes

når motoren er tilstrækkelig varm,  mens maskinen holder stille. BEMÆRK I forbindelse med kørsel vælges en position mellem «langsom» og «hurtig» . BEMÆRK Visse modeller er udstyret med et system, som automatisk kontrollerer chokerens position i karburatoren under tænding af motor og opvarmning.

2. Bremse indkoblet. Træd pedalen

Knappen (g. 15.E) tænder for  lygterne når nøglen (g. 15.A)  står i positionen «KØRSEL».

1. Skæreanordningerne tilkoblede.

2. Skæreanordningerne

Frakobling af skæreanordningerne medfører en samtidig aktivering af en bremse, som standser rotationen i løbet af et par sekunder. BEMÆRK Forholdet “Indkoblede skæreanordninger” signaleres af at kontrollampen (g. 16.A) tænder. BEMÆRK Såfremt skæreanordningerne aktiveres uden overholdelse af sikkerhedsforskrifterne, vil motoren blive standset, eller det vil ikke være muligt at starte den (se afsnit 6.2.2)DA - 12

Ved at holde knappen (g. 15.G)  trykket kan man køre bagud med  indkoblede skæreanordninger,  uden at motoren standser.

• Betjening med stang Rotorhuset hæves og sænkes ved  hjælp af denne stang som kan placeres  i 7 forskellige positioner, der svarer til 7  forskellige klippehøjder (g. 15.H). De syv positioner er angivet fra  «1» til «7» på skiltet. Positionerne  svarer til klippehøjder på  mellem 3 og 9 cm. Det er nødvendigt, at trykke på  udløserknappen på spidsen, for  at skifte mellem positionerne.

• Betjening med stang og knop Man foretager hævning og sænkning af  rotorhuset med stangen (g. 15.H).

2. Justér klippehøjden med 

• Det er ikke muligt at aktivere  bakgearets pedal (g. 13.C, 14.C)  med anordningen aktiveret. BEMÆRK Hastigheden kan være forskellig fra den indstillede, under kørsel op eller ned ad bakke. Inaktivering af anordningen og genetablering  af kontrollen over kørehastigheden fremad  vha. pedalen (g. 13.B, 14.B) kræver blot:

• Manuel betjening Tipning af opsamlingsposen, når den  skal tømmes, foretages med grebet (g.  15.L), som kan trækkes ud af sædet.

Når nøglen drejes over i positionen «KØRSEL», tænder alle ikonerne i cirka  et halvt sekund (med et kort lydsignal) for  at angive den korrekte funktion; herefter  aktiverer displayet funktionen “Timetæller ”. Herefter angiver kontrollamperne: Tændt kontrollampe:  Klippeanordningerne er aktiverede (g. 16.A). Tændt kontrollampe: Håndbremsen  er indkoblet (g. 16.B).DA - 14 Tændt kontrollampe: Operatøren  er ikke til stede (g. 16.C). Kontrollampe med kun brændstofstander (g. 16.D). Blinkende kontrollampe: Brændstoet  er i reserveområdet. Kontrollampe med niveauviser (g. 16.D). Kontrollampen viser brændstofniveauet  i tanken iht. følgende kriterium: Brændstoftanken er mellem  fuld til cirka halvt fuld. Brændstoftanken er mellem cirka  halvt fuld til reservetank. Brændstofniveauet er i reserveområdet. BEMÆRK Reservetankens kapacitet er på cirka 2 liter brændstof, hvilke er nok til at sikre cirka 30-40 minutters normalt arbejde. Blinkende kontrollampe: Signalerer  anomalier omkring smøring af motoren  (g. 16.E). Stands øjeblikkeligt  motoren, kontrollér oliestanden og  kontakt et autoriseret servicecenter. Tændt kontrollampe: Opsamlingsposen  eller beskyttelsen på bagudkastet  mangler (g.16.F) (angår kun  modeller med opsamling bagpå). Tændt kontrollampe: For tændt  motor er der anomali vedrørende  batteriets genopladning (g. 16.G). Blinkende kontrollampe før  igangsætning: Batteriet er ikke i  stand til at starte motoren. Kontakt et  autoriseret servicecenter (g. 16.G). Tændt kontrollampe: Trasmissionen  er i “frigear” (g. 16.H).

• Driftsfunktioner Tryk på knappen «MODE» for at tage  adgang til driftsfunktionssekvensen. Timetæller (g. 16.I). Angiver  motorens samlede antal driftstimer. Voltmeter (g. 16.O). Angiver  batteriets opladningsniveau. Omdrejningstæller (g. 16.K)  Angiver motorens omdrejningstal  med numeriske værdier, eller med  en række asterisker, svarende til: Visualiseret værdi: < 1600 motor i tomgang < 2500 værdi ved kørsel > 2500 værdi til klipning

værdi til klipning BEMÆRK Blink betyder, at motorens omdrejningstal ikke er egnet til græsslåning. Ur (om forudset) (g. 16.L) Viser  klokkeslættet i 24 timer/dag. Justeringen foretages med nøglen drejet over  i positionen «KØRSEL», for slukket motor, i  henhold til den nedenstående procedure:

• Tryk på en af de to taster i siden, for at forøge  eller reducere værdien med en enhed.

• Tryk på tasten «MODE», for at  gemme og afslutte indstillingen. BEMÆRK Uret forsynes af et buerbatteri; det skal udskiftes af et autoriseret servicecenter, når det er opbrugt.

Når nøglen drejes over i positionen «KØRSEL», tænder alle ikonerne i cirka  et halvt sekund (med et kort lydsignal)  for at angive den korrekte funktion. Herefter angiver ikonerne: Tændt ikon: Klippeanordningerne  er aktiverede (g. 16.A). Tændt ikon: Håndbremsen  er indkoblet (g. 16.B). Tændt kontrollampe: Operatøren  er ikke til stede (g. 16.C). Brændstokon med niveauviser (g. 16.D). Ikonet viser brændstofniveauet i  tanken iht. følgende kriterie: Brændstoftanken er mellem  fuld til cirka halvt fuld. Brændstoftanken er mellem cirka  halvt fuld til reservetank. Brændstofniveauet er i reserveområdet. BEMÆRK Reservetankens kapacitet er på cirka 2 liter brændstof, hvilke er nok til at sikre cirka 30-40 minutters normalt arbejde. Tændt ikon: Signalerer anomalier  omkring smøring af motoren (g.  16.E). Stands øjeblikkeligt motoren,  kontrollér oliestanden og kontakt  et autoriseret servicecenter. Tændt ikon: Opsamlingsposen  eller beskyttelsen på bagudkastet  mangler (g.16.F) (angår kun  modeller med opsamling bagpå). Tændt ikon: Opsamlingspose er fuld  og skal tømmes (g. 16.F) (angår kun  modeller med opsamling bagpå). Batteriikon med niveauviser (g. 16.D). Tændt ikon: Batteriet er under opladning. Tændt ikon: Batteriets  spændingsniveau er optimalt. Tændt ikon for slukket motor: Angiver  at batteriet skal genoplades Tændt ikon for tændt motor:  Angiver en anomali vedrørende  batteriets genopladning. Blinkende ikon: Batteriet er ikke i  stand til at starte motoren og det  er derfor nødvendigt, at kontakte  et autoriseret servicecenter. Tændt ikon: Trasmissionen  er i “frigear” (g. 16.H). Timetæller (g. 16.I). Angiver  motorens samlede antal driftstimer. Lygter (g. 16.P). Tændt ikon:  Angiver at lygterne er tændt. Vedligeholdelse er påkrævet  (g. 16.Q). Tændt ikon: Indikator  for planlagt vedligeholdelse. Vedligeholdelsesindgrebene, som  skal afvikles, er beskrevet i kap.  13. Ikonet tænder hver 50. time  og forbliver tændt i 1 time. Grønt område (g. 16.R).  Motorens omdrejningstal er egnet  til en optimal græsslåning.DA - 16

Før arbejdet startes er det nødvendigt at udføre en række kontroller og  handlinger for at sikre, at arbejdet udføres  hensigtsmæssigt og under sikre forhold.

6.1.1 Påfyldning af olie og benzin

VIGTIGT Maskinen leveres uden motorolie og brændstof. Før maskinen tages i brug, skal man kontrollere  at der er brændstof på og oliestanden (afsnit 7.2, afsnit 7.3). For oplysninger og forholdsregler ved  påfyldning entaf brændstof eller efterfyldning  af olie følges anvisningerne i (afsnit 7.2, afsnit 7.3) og i motorens instruktionsbog.

6.1.2 Regulering af førersæde

Sædet kan yttes mellem seks  forskellige positioner. Det reguleres ved at løfte håndtaget (g. 17.A) og ytte sædet til den  ønskede position hvor det blokeres.

Et korrekt dæktryk er afgørende for at opretholde  rotorhuset i en position parallel med græsplænen  og dermed en ensartet klipning af plænen.

1. Skru beskyttelseshætterne af

3. Justér trykket til de angivne værdier 

i tabellen "Tekniske data".

6.1.4 Klargøring af maskinen til arbejde

BEMÆRK Denne maskine gør det muligt at klippe græsplænen på forskellige måder. Inden man går i gang med arbejdet, er det hensigtsmæssigt at indstille maskinen i overensstemmelse med den måde, klipningen skal udføres på. a. Klargøring til klipning og opsamling af græsset i opsamlingsposen (kun modeller med opsamling bagpå) – Sæt opsamlingsposen (g. 19.A) på  understøtningen (g. 19.B) og centrér  den i forhold til den bagerste plade, så de to referencer (g. 19.B) indreguleres. – Kontroller at opsamlingsposens  nederste afstiver hægter sig på stopholderen (g. 19.C). – Hvis påsætningen er besværlig eller den sidder for løs, skal man  justere returfjederen (jfr. 8.9). b. Klargøring til klipning og bagudkast af græsset på jorden (kun for modeller med bagudkast) (om forudset) – Hvis maskinen skal benyttes uden  opsamlingspose, er det muligt at bestille  et kit til beskyttelse af bagudkastet  (g. 20; kap. 15.7), som skal fastgøres  til bagpladen som angivet i den  pågældende brugsanvisning. c. Klargøring til klipning og bioklip af græsset – Såfremt man ønsker at klippe græsset,  snitte det i meget små stykker og  efterlade det på plænen, kan der på  anmodning leveres et sæt til "multiclip"  (kap. 15.1), der skal fastgøres som  anvist i den medfølgende vejledning.DA - 17 Kontrollér, på modeller med  sideudkast, at sideudkastets forstærkning er monteret (fig. 22.A) (om forudset). d. Klargøring til klipning og sideudkast af græsset på jorden (kun for modeller med sideudkast): – Sørg altid for, at deektorens indvendige  fjeder (g. 21.A) og sikkerhedshåndtaget  (g. 21.B) fungerer korrekt, og hold  dem fast i sænket stilling. – I tilfælde af græsslåning under særligt besværlige forhold (højt eller vådt græs)  bør forstærkningen af sideudkastet  afmonteres (g. 22.A) (om forudset). – Skru skruerne (g. 22.B) ud og hold  sideudkastskærmen løftet (g. 22.C)  for at afmontere forstærkningen. Rotorhuset kan tage alvorligt skade, hvis siden uden monteret forstærkning (fig. 22.A) skulle støde på noget. Sørg for at genmontere sideudkastets forstærkning efter brug.

6.1.5 Indstilling af afstandshjulene

Afstandshjulenes formål er at mindske risikoen  for, at klipperskjoldets kant slår mod græslaget  og rivet det af, især på ujævne terræner. Anbring afstandshjulene som vist (afsnit 7.4). 

6.2 SIKKERHEDSKONTROLLER

Udfør de følgende sikkerhedskontroller  og kontrollér at resultaterne svarer til  dem som er anført i skemaerne. Udfør altid sikkerhedskontrollerne før maskinne tages i brug.

6.2.1 Generel sikkerhedskontrol

Emne Resultat Batteri Ingen skader på dets hus,  dæksel eller klemmer Beskyttelse på bagudkast,  opsamlingspose Hele. Ingen beskadigelse.  Monteret korrekt. Beskyttelse  på sideudkast,  indsugningsgitter Hele. Ingen beskadigelse.  Monteret korrekt  Brændstofanlæg og forbindelser. Ingen lækager. Elektriske ledninger. Isolering er intakt.  Ingen mekanisk  beskadigelse. Oliekredsløb Ingen lækager.  Ingen beskadigelse. Sikkerhedsanordninger De reagerer som  anvist i afsnit 6.2.2

6.2.2 Kontrol af sikkerhedsanordningerne

Sikkerhedsanordningerne fungerer  på baggrund af to kriterier: A. forhindre start af motoren, hvis  sikkerhedsbetingelserne ikke er opfyldt; B. standse motoren, hvis blot en  sikkerhedsbetingelse ikke længere er opfyldt.  Handling Resultat

1. transmission i "frigear";

2. skæreanordningerne 

er frakoblede; 3.  operatøren sidder i førersædet. Motoren starter operatøren forlader førersædet Motoren standser opsamlingsposen løftes  eller beskyttelsen på  bagudkastet fjernes, mens  skæreanordningen er  indkoblet (kun modeller med opsamling bagpå) Motoren standser parkeringsbremsen  indkobles uden først at have  frakoblet skæreanordningen Motoren standser hastighedsomskifteren  eller trækpedalen betjenes,  mens håndbremsen  er indkoblet Motoren standser der skiftes til bakgear,  mens skæreanordningerne  er tilkoblede, uden  først at have trykket på  sikkerhedsknappen  (afsnit 5.10) Motoren standser Kør maskinen frem og tilbage  og indkobl frigear-positionen/ slip koblingspedalen  (afs. 5.2; afs. 5.3) Maskinen sætter farten  ned og den standser Indvirk på bremsepedalen  (afs. 5.1) Maskinen standser Prøvekørsel Ingen usædvanlige vibrationer. Ingen usædvanlige lydeDA - 18   Hvis en af kontrollerne ikke fører  til resultatet angivet i tabellerne, må maskinen ikke anvendes! Ret henvendelse til et servicecenter for de relevante kontroller og en eventuel reparation. VIGTIGT Vær altid opmærksom på, at sikkerhedsanordningerne forhindrer start af motoren, når sikkerhedsbetingelserne ikke er opfyldt. I disse tilfælde, når startmuligheden er aktiveret igen, kan motoren først startes, når nøglen (g. 15.A) har været drejet tilbage i stopposition.

6.3 BRUG PÅ SKRÅNINGER

Overhold grænserne angivet i tabellen "Tekniske  data" og på "g. 24" uanset køreretningen.  Husk, at ingen skråning er "sikker". Ved  anvendelse af maskinen på skråninger skal  der udvises særlig opmærksomhed. For at  undgå væltning eller tab af herredømmet  over maskinen, anbefales det:

• Frarådes det at klippe en skråning på tværs.  Græsplæner på skrånende terræn skal  klippes på langs i op- eller nedadgående  retning og aldrig på tværs. Kontrollér under  retningsskift, at hjulene, som bender sig  øverst, ikke støder på forhindringer (sten,  grene, rødder osv.), der kan resultere i,  at køretøjet skrider ud til siden, krænger  over eller at herredømmet mistes.

• At undgå pludselig standsning eller start på skråninger, både i opadgående  og nedadgående retning

• Indkobl langsomt og vær særligt opmærksom  på trækket for at undgå at maskinen krænger.

• Sænk hastigheden: – før ethvert retningsskift og i skarpe sving – før der køres på skråninger, især nedad

• Indsæt aldrig bakgearet for at reducere  hastigheden under nedkørsel, da dette kan  medføre at du mister herredømmet over  maskinen, specielt på løst underlag.

• Aktivér altid håndbremsen inden  maskinen standses og forlades.

• Kør ned ad bakke, uden at aktivere  trækpedalen, for at udnytte den  hydrostatiske transmissions bremseeekt,  når transmissionen ikke er indkoblet

1. Åbn brændstofhanen (g. 

25.A) (hvis den er der).

2. Sid ned i førersædet.

4. Deaktivér skæreanordningerne (afsnit 5.9).

5. Aktiver håndbremsen (afsnit 5.7).

6. Stil gashåndtaget på maks. 

8. Indsæt nøglen og drej den over i positionen

«kør» for at tænde det elektriske kredsløb.  Vent 2 sekunder og drej den over i positionen  «tænding» for at starte motoren.

kører regelmæssigt: 10a. Slå chokeren fra (afs. 5.6, type  "II"), og yt gashåndtaget over  i positionen med maksimal  hastighed “hare ” (om forudset). 10b. Slå chokeren fra (afs. 5.6,  type "I") (om forudset). BEMÆRK Brug af chokeren når motoren allerede er varm kan føre til tilsodning af tændrøret og forårsage uregelmæssig drift af motoren.

11. Når motoren er startet, yttes 

gashåndtaget til minimum omdrejningstal  - positionen "langsom". BEMÆRK I tilfælde af vanskeligheder under startfasen, må der ikke foretages gentagne forsøg med startmotoren, idet batteriet herved aades og motoren herved vil blive overfyldt. Anbring tændingsnøglen i positionen "stop", vent et par minutter og gentag handlingen. Såfremt det stadig ikke er muligt at starte motoren, henvises til kapitel 14 i denne manual samt til håndbogen for motoren.

6.5.1 Arbejde og kørsel

Under ytning af maskinen, skal du huske at:

• deaktivere skæreanordningerne (afsnit 5.9); 

• anbring rotorhuset ved den maksimale højde (afs. 5.11);DA - 19

• tryk trækpedalen (afs. 5.2) i retningen  “kørsel fremad” og accelerér til den ønskede  hastiged ved at dosere trykket på selve  pedalen og indvirke på speederen. Trækkraften skal indkobles som beskrevet i afs. 5.2, for at undgå at en brat indkobling kan få maskinen til at stejle, så man mister herredømmet herover, især på en skråning.

Start med at sænke maskinens hastighed ved at  sænke motorens omdrejningstal, og tryk herefter  på bremsepedalen (afs. 5.1), for at sænke  hastigheden ydeligere, indtil køretøjet standser. Der opnås allerede en betydelig fartnedsættelse  ved at slippe trækpedalen (afs. 5.2).

1. Træd på pedalen (afsnit 5.1) 

indtil maskinen standser;

2. begynd at bakke ved at træde på pedalen 

til træk i retningen bakgear (afsnit 5.3).

For at betjene maskinen gøres som  beskrevet i det efterfølgende:

1. sæt gashåndtaget på maks. omdrejningstal 

("hurtig"); denne position skal altid  anvendes under brug af maskinen;

2. rotorhuset hæves til sin højeste position;

3. skæreanordningen indkobles (afsnit 

5.9) udelukkende på selve græsplænen;  det er vigtigt at den ikke aktiveres  på grusader eller i højt græs;

4. Start fremkørslen og klipningen i det 

græsfuldte område gradvist og med stor  forsigtighed, som allerede tidligere beskrevet;

5. Tilpas hastigehden og klippehøjden (afs. 

5.11) efter plænens tilstand (græssets  højde, tæthed og fugtighed) og efter  mængden af bortklippet græs. 

6. Plænens udseende vil blive bedre, hvis

den altid slås i den samme højde og  skiftevis i de to retninger (g. 27). VIGTIGT For at bakke med indkoblede skæreanordninger, er det nødvendigt at trykke og holde sikkerhedsknappen trykket ind (afsnit 5.10) for ikke at medføre standsning af motoren. Nedsæt hastigheden hver gang der konstateres  en reduktion i motorens omdrejningstal.  Vær opmærksom på, at der aldrig opnås en  ensartet klipning af græsplænen, såfremt  fremdriftshastigheden er for høj i forhold  til mængden af græs, der skal klippes. Frakobl skæreanordningerne og yt  rotorhuset til dets højeste position: – Under ytning fra det ene  arbejdsområde til det andet – Ved kørsel hen over ikke  græsbeklædte overader – Hver gang det er nødvendigt at køre hen over en forhindring.

6.5.5 Råd for at bevare en ot græsplæne

• For at sikre en ot, grøn og blød græsplæne  er det nødvendigt, at klipningen sker  regelmæssigt. Græsplænen kan være  sammensat af forskellige typer græs. Ved  hyppige klipninger er det græsset med  mange rødder, og som danner et solidt  græslag, der vokser mest Hvis klipningen  derimod udføres mindre hyppigt, udvikles  fortrinsvis højt og vildt græs (kløver, hvid  okseøje m..). Intervallerne for klipning skal  fastsættes på baggrund af græssets vækst,  idet det forhindres, at græsset bliver for højt i tidsrummet mellem de enkelte klipninger.

• Den optimale højde for en velpasset  græsplæne er ca. 4-5 cm, og ved en enkelt  klipning bør der ikke afklippes mere end 1/3  af den samlede højde. Hvis græsset er meget  højt, anbefales det at klippe græsplænen  ad to omgange med en dags mellemrum.  Den første gang med skæreanordningerne  ved den maksimale højde, og den anden  ved den ønskede højde (g. 26).

• Hvis klippehøjden er for lav, rives græsset  ud af plænen, der får et “plettet” udseende.

• I de varme og tørre perioder anbefales  det at græsset er en smule højere,  således udtørring af jorden forhindres.

• Det anbefales at klippe græsset, når  græsplænen er tør. Slå ikke vådt græs; dette  kan reducere den roterende anordnings  virkedygtighed pga. at græsset hænger fast  heri og medfører at græsset rives af plænen.

• Skæreanordningerne skal være intakte  og skarpe, således at klipningen bliver  ensartet og uden afrivninger, som medfører  gullige spidser på græsstråene.DA - 20

• Motoren skal anvendes ved maks.  omdrejningstal for dels at sikre en perfekt  klipning af græsset og for at opnå en  tilfredsstillende skubbevirkning af det  klippede græs gennem udkasteråbningen.

• Såfremt udkasteråbningen viser tegn på  tilstopning, anbefales det at reducere hastigheden, idet den kan være for høj i  forhold græsplænens tilstand. Såfremt  problemet vedbliver, kan det være tegn på,  at skæreanordningen er blevet sløv, eller  at ribbernes proler er deformerede.

• Udvis stor forsigtighed ved klipning i  nærheden af buske eller lave kanter,  da disse kan beskadige rotorhusets  kanter og medføre, at det ikke længere  står parallelt med græsaden.

6.5.6 Tømning af opsamlingsposen (kun

modeller med opsamling bagpå) BEMÆRK Tømning af opsamlingsposen kan kun udføres med skæreanordningen deaktiveret. I modsat fald vil motoren standse.

• Sørg for, at posen ikke fyldes for meget  for at undgå at udkasteråbningen  tilstoppes under drift.

• En lydalarm signalerer, at  opsamlingsposen er fuld:

1. udkobl skæreanordningerne (afsnit 

5.9) hvorefter signalet afbrydes;

2. stil gashåndtaget på min. 

omdrejninger "langsom" ;

3. stands kørsel fremad og sæt i 

frigear (afsnit 5.2; afsnit 5.3);

forbliver fastgjort til stopholderen (g. 28.B) og læg stangen på plads.

28.D) trykket, indtil opsamlingsposen  er sænket helt ned. Kontrollér  at den forbliver hængtet fast på stopholderen (g. 28.B). BEMÆRK Det kan ske, at lydsignalet aktiveres igen, når skæreanordningerne indkobles efter man har tømt opsamlingsposen, fordi der sidder rester af græs på signaleringens føler; i dette tilfælde er det nok at frakoble, og straks indkoble skæreanordningerne igen, for at få det til at holde op. Hold altid føleren (g. 28.E) fri for græsaejringer.

6.5.7 Rengøring af udkasteråbningen (kun

modeller med opsamling bagpå)

• Klipning af meget højt eller fugtigt græs  ved en for høj fremdriftshastighed kan  resultere i tilstopning af udkasteråbningen.  I tilfælde af tilstopning skal man  følge anvisningerne i kap. 7.6.2.

6.5.8 Afslutning af klipning

Når græsslåningen er færdig skal man:

1. deaktivere skæreanordningerne;

2. reducere motorens omdrejningstal;

3. køre tilbage til der hvor maskinen skal stilles 

med rotorhuset løftet til dets højeste position.

Fremgangsmåde ved standsning af maskinen:

1. stil gashåndtaget på min. 

omdrejninger "langsom"  For at undgå bagtænding skal gashåndtaget anbringes i positionen min. omdrejningstal "langsom" i 20  sekunder, inden motoren slukkes.

brændstofhanen (g. 25.A) (hvis den er der).;

VIGTIGT For at opretholde batteriets ladning, må nøglen ikke efterlades i positionen "kør" eller "tænding af lygter", uden at motoren kører. Motoren kan være meget varm umiddelbart efter at den er slukket. Rør ikke lyddæmperen eller tilstødende dele. Risiko for forbrændinger.

sættes i et hvilket som helst rum.

2. Rengør (afsnit 7.6).

3. Kontrollér, at der ikke er løstsiddende eller 

beskadigede komponenter. Udskift om  nødvendigt de beskadigede komponenter ogDA - 21 stram eventuelt løstsiddende skruer og bolte,  eller kontakt det autoriserede servicecenter. VIGTIGT – Sænk rotorhuset; – sæt i frigear; – aktiver håndbremsen; – stands motoren; – træk tændingsnøglen ud (kontrollér, at alle de bevægelige dele er fuldstændig standsede):

• hver gang maskinen efterlades  uden opsyn, førersædet forlades  eller man parkerer maskinen;

Sikkerhedsforskrifterne, som skal følges, er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Før der udføres nogen form for kontrol, rengøring eller vedligeholdelses-/ indstillingsindgreb på maskinen:

• kobl skæreanordningen fra;

• tag nøglen ud (efterlad aldrig nøglen i maskinen eller indenfor børns eller uegnede personers rækkevidde);

• kontrollér, at ingen dele er i bevægelse;

• læs den tilhørende vejledning;

• Tag passende beklædning på, arbejdshandsker og beskyttelsesbriller

• Hyppighed og type handlinger er opsummeret  i "Tabel over vedligeholdelse". Formålet  med tabellen er at bidrage til at opretholde  maskinens eektivitet og sikkerhed. Tabellen  angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør  indgrebet, når den første frist udløber.

VIGTIGT Følg alle forskrifterne i motorens brugsanvisning. Den anvendelige brændstoftype er anført i motorens brugsanvisning.

For at påfylde brændstof:

3. Vær opmærksom på ikke at fylde 

brændstoftanken helt op under påfyldning.

5. Når påfyldningen er færdig, skal 

låget skrues korrekt på og eventuelt  spildt brændstof skal tørres op. VIGTIGT Undgå at hælde benzin på plastdelene, da de kan beskadiges. I tilfælde af spild bør du straks skylle efter med vand. Garantien dækker ikke skader ved karrosseriets eller motorens plastdele som følge af benzin.

7.2.2 Tømning af tanken

BEMÆRK Brændstoet nedbrydes og må ikke blive i tanken i længere tid end 30 dage. Før maskinen stilles væk i en længere periode (kap. 9), skal brændstoftanken tømmes. Lad motoren køle af før brændstoftanken tømmes.

4. Åbn brændstofhanen (hvis den er der)

5. Opsaml brændstoet i en egnet beholder.

7. Luk brændstofhanen (hvis den er der).

Når arbejdet genoptages, kontrolleres, at der ikke er udslip af benzin fra slanger, benzinhane eller karburator.DA - 22

7.3.1 Kontrol / efterfyldning

• Kontrollér motoroliestanden: som angivet  præcist i motorens betjeningsvejledning  skal olieniveauet være mellem MIN. og  MAX mærkerne på oliepinden (g. 32). Fyld ikke for meget olie på, det kan få motoren til at overophede. Hvis  "MAX"-niveauet er overskredet, skal der  aftappes olie indtil det korrekte niveau.

Med henblik på at sikre en korrekt  funktion og en lang levetid, er det  en god regel at udskifte motorolien i  overensstemmelse med de intervaller, der  er anført i motorens brugsanvisning. Motorolien kan være meget varm, hvis den aftappes umiddelbart efter at motoren er blevet slukket. Lad derfor motoren afkøle i nogle minutter før olien aftappes. Udskift motorolien med de intervaller som  er angivet i motorens instruktionsbog.  Gør som beskrevet i det følgende:

forlængerslangen (g. 33.A).

3. Hold godt fast om forlængerslangen 

33.B) og husk at sætte den indvendige  tætningsring på igen (g. 33.C).

6. Stram den helt til mens 

forlængerslangen (g. 33.A) stille.

7. Rens eventuelt spildt olie.

forlængerslangen (g. 33.D).

3. Frigør forlængerslangen (g. 33.D) fra 

understøtningen (g. 33.E) og løsn,  ved hjælp af en tang, båndet (g.  33.F) nok til at aftapningsproppen  (g. 33.G) kan trækkes ud.

4. Buk forlængerslangen og tøm 

sæt forlængerslangen (g. 33.D)  på understøtningen (g. 33.E) før  der fyldes olie på tanken igen.

6. Rens eventuelt spildt olie.

for forlængelsesrøret (g. 33.A);

3. Tryk på tappen (g. 33.B);

4. Fjern forlængerrøret fra

støtten, og før det nedad;

5. Bøj forlængerrøret og dræn olien

ud i en passende beholder;

6. Sæt igen forlængerrøret (g. 33.A) fast på 

støtten (g. 33.C) inden der fyldes olie på.

7. Rens eventuelt spildt olie.

VIGTIGT Indlevér olien til bortskaelse i henhold til gældende lokale regler.

en skruetrækker og træk stiften (g.  23.C) med fjederen (g. 23.D) ud.

og stoppladen (g. 23.B) igen i den anførte  rækkeføgle, og sørg for at stiftens hoved (g.  23.C) er vendt mod maskinens indersideDA - 23

Det er meget vigtigt at vedligeholde batteriet  omhyggeligt, for at sikre en lang driftslevetid. Batteriet i maskinen SKAL oplades:

• inden maskinen anvendes første gang;

• inden enhver længere periode uden brug (over 30 dage) (afsnit 9);

• når maskinen skal bruges efter en  længere stilstandsperiode. Læs og overhold fremgangsmåden for  genopladning, der er beskrevet i den  vedlagte betjeningsvejledning for batteriet, omhyggeligt. Manglende overholdelse af  fremgangsmåden eller manglende genopladning  af batteriet kan resultere i uoprettelig skade  på batteriets elementer. Et adt batteri  skal genoplades så hurtigt som muligt. VIGTIGT Opladningen skal ske ved hjælp af et apparat med konstant spænding. Brug af andre former for batteriladere kan medføre uoprettelig skade på batteriet.

• maskinen er udstyret med et stik (g.  34.A), der anvendes til genopladning.  Stikket skal sluttes til det tilsvarende stik  på udligningsbatteriladeren, der leveres sammen med maskinen (om forudset)  eller bestilles som tilbehør (afs. 15.2). VIGTIGT Dette stik kan kun anvendes til tilslutning med udligningsbatteriladeren leveret af fabrikanten. Brug af udligningsbatteriladeren: – følg anvisningerne, der fremgår af betjeningsvejledningerne; – følg anvisningerne i batteriets manual;

Hver gang maskinen har været brugt, skal  den rengøres iht. følgende vejledning.

7.6.1 Rengøring af maskine

• Rengør maskinen udvendigt ved at tørre  karosseriets plastikdele af med en svamp,  der er fugtet med vand og rengøringsmiddel.  Vær forsigtig med at undgå at motoren,  de elektriske komponenter og det  elektroniske printkort, der er anbragt  under instrumentbrættet, bliver våde.

• For at mindske brandfaren skal motor,  lydpotte, batterirum holdes rent for rester  af græs, blade og overskydende fedt. VIGTIGT Anvend aldrig trykluft eller kraftige rengøringsmidler til rengøring af karosseri og motor!

7.6.2 Rengøring af udkasteråbningen (kun

modeller med opsamling bagpå) I tilfælde af tilstopning af udkasteråbningen,  går man frem som følger:

2. fjern det ophobede græs i kanalen udefra.

7.6.3 Rengøring af posen (kun modeller

indvendigt (afsnit 7.6.4-a) hvorefter posen  skal tages af, tømmes, skylles og placeres  på en måde så den kan tørre hurtigt.

7.6.4 Rengøring af rotorhuset

Sørg for at holde personer og dyr på afstand af maskinen, mens rotorhuset rengøres. a. Rengøring af den indvendige del Fjern resterne af græs og mudder, som har  samlet sig inde i rotorhuset, for at undgå at  de kan tørre ind og gøre igangsætningen  besværlig næste gang maskinen tændes igen.  Afvaskningen af undersiden på rotorhuset  og af udkasteråbningen skal udføres med  maskinen anbragt på et solidt underlag, med:DA - 24 – monteret opsamlingspose eller  beskyttelse til bagudkast (angår kun modeller med opsamling bagpå); – monteret sideudkastskærm (angår kun modeller med sideudkast); – operatøren siddende i førersædet; – rotorhuset i positionen «1»; – tændt motor – transmission i frigear – aktiverede skæreanordninger

• Forbind som alternativ en vandslange  til de relevante samlestykker (g.  35.A), og lad vandet strømme igennem  hver enkelt i et par minutter, med  skæreanordningerne i bevægelse. VIGTIGT For at undgå at kompromittere den elektromagnetiske koblings funktion, skal man: - undgå at koblingen kommer i kontakt med olie; - undgå at rette højtryksvandstråler direkte mod koblingsenheden; - koblingen må ikke rengøres med benzin. b. Rengøring af den udvendige del Det er nødvendigt at sikre sig, at der ikke samler sig affald og tørre græsrester på rotorhusets overside, da maskinen skal opretholde sit optimale effektivitets- og sikkerhedsniveau. For rengøring af overdelen på rotorhuset gøres følgende:

• sænk rotorhuset fuldstændigt  (til positionen «1»);

• blæs åbningerne i højre og venstre beskyttelser med trykluft (g. 36).

• Skruer og møtrikker skal altid holdes  spændt, således at udstyret hele tiden kan  sikre den nødvendige driftssikkerhed.

Du bør øjeblikkeligt kontakte din forhandler eller et autoriseret servicecenter, hvis du oplever uregelmæssigheder i forbindelse med funktionen af: - bremse - indkobling og standsning af skæreanordningerne - indkobling af frem- eller baktrækket.

8.2.1 Justering af rotorhuset

En optimal justering af rotorhuset er af  afgørende betydning for at opnå en ensartet  klipning af græsplænen (g. 37). Ved uensartet klipning bør man kontrollere  dæktrykkene (afsnit 6.1.3). Er dette ikke tilstrækkeligt til at opnå  en jævn klipning, bør du kontakte din  forhandler for at få foretaget de nødvendige kontroller og for at få justeret rotorhuset.

8.2.2 Skæreanordning

En sløv skæreanordning hiver græsset op  og medfører at græsplænen bliver gullig. Samtlige handlinger, der involverer skæreanordningen (afmontering, slibning, afbalancering, reparation, genmontering og/eller udskiftning), er kritiske og kræver specifik kompetence og anvendelse af specialværktøj. Af sikkerhedshensyn er det derfor nødvendigt, at de altid udføres på et specialiseret servicecenter. Lad altid en beskadiget, skæv eller nedslidt skæreanordning udskifte, sammen med de relevante skruer, for at værne om balanceringen. VIGTIGT Alle skæreanordningerne bør udskiftes samtidig, især i tilfælde af omfattende forskel i slitagen. VIGTIGT Anvend altid originale skæreanordninger med den kode som er anført i tabellen "Tekniske data". I betragtning af produktets udvikling kan  skæreanordningerne anført i tabellen "Tekniske  data" med tiden udskiftes med andre typer,  som har lignende egenskaber hvad angår  ombyttelighed og funktionssikkerhed.DA - 25

VIGTIGT Anvend en egnet løfteanordning, fx en saks-donkraft. Før hjulene udskiftes, skal man  udføre følgende handlinger:

• Tag alt tilbehøret af.

• Anbring donkraften under løftepunktet  nær hjulet som skal udskiftes  (afsnit 8.3.2; afsnit 8.3.3).

• Kontrollér at donkraften er helt  vinkelret på terrænnet.

8.3.2 Valg og placering af

• Anbring donkraften under bagakslen,  i punktet vist på gur (g. 42.A). BEMÆRK Når donkraften er placeret som beskrevet i dette afsnit, er det muligt kun at løfte det hjul, som skal udskiftes.

1. Anbring trækiler (g. 43.A) under 

lukkede donkraft er 110 mm. BEMÆRK Valget af donkraftens position skal træes i funktion af maskintypen.

8.3.4 Udskiftning af hjulet

VIGTIGT Sørg for at maskinen er stabil og ikke bevæger sig under løftet. Hvis der bemærkes noget unormalt, skal man med det samme sænke donkraften, kontrollere og løse eventuelle problemer og løfte igen.

1. Tag hætten (g. 47.A) af før maskinen løftes.

2. Løft nok til at hjulet problemfrit kan tages af.

3. Træk ved hjælp af en skruetrækker 

7. Sæt omhyggeligt trykringen 

og låseringen på igen.

8. Sænk hjulet ned på jorden og 

montér hætten igen (g. 47.A). VIGTIGT Kontrollér at baghjulene er af samme højde (g. 48.A), og at forskellen på de to hjuls eksterne diameter (g. 48.B) ikke er over 8-10 mm. Hvis det er tilfældet, skal man, for at undgå unøjagtige klipninger, få indstillet justeringen af rotorhuset på et autoriseret værksted.

8.3.5 Reparation og udskiftning af dæk

Det elektroniske kort er en komponent som  sidder under instrumentbrættet og styrer  alle maskinens sikkerhedsanordninger.DA - 26 Det elektroniske kort er udstyret med en  selvoprettende beskyttelse, som afbryder  kredsløbet i tilfælde af anomali på det  elektriske anlæg; indgrebet standser  motoren og signaleres af et lydsignal, som  kun kan slukkes ved at trække nøglen ud. Kredsløbet genetableres automatisk  efter et par sekunder; nd og løs fejlens  årsager, for at undgå ere afbrydelser. VIGTIGT Undgå at beskyttelsen griber ind ved: – ikke at bytte om på batteriets polaritet; – ikke at lade maskinen fungere uden batteriet, for ikke at skabe anomali i laderegulatorens funktion; – passe på ikke at skabe kortslutning.

På maskinen ndes nogle sikringer (g.  49.A) med forskellige værdier. Deres  egenskaber og funktioner er følgende: – Sikring på 10 A = som beskytter det  elektroniske korts hoved- og eektkredsløb.  Kortet medfører standsning af maskinen  og slukker fuldstændigt kontrollampen  på instrumentbrættet (afs. 5.16) – 25 A sikring = Til beskyttelse af  genopladningskredsløbet. Når  denne sikring udløses, taber batteriet  gradvist sin ladning med efterfølgende  vanskeligheder ved start af maskinen. – Sikring på 5 A = som beskytter  hjælpeudtaget på 12 Volt til tilbehør. – Sikring på 15 A = som beskytter  kredsløbet i styremotoren, hvis indgreb  ikke tillader elektrisk aktivering af  posens tippesystem; tømning er  mulig ved hjælp af den manuelle  mekanisme (hvis monteret). Sikringens styrke er angivet på selve sikringen. VIGTIGT En sikring, der er sprunget, skal altid udskiftes med en sikring af tilsvarende type og med samme eekt. Den må aldrig udskiftes med en sikring med en anden eekt. Hvis det ikke er muligt at afhjælpe  årsagen til, at sikringen er sprunget,  bør du kontakte din forhandler.

8.6.1 Type “I” - Glødepærer

2. Træk låsestiften (g. 52.B) ud og 

træk motorhjelmen sidelæns af.

4. Løft og frigør det øvre afsnit af

6. Følg demonteringens fremgangsmåde 

i den omvendte rækkefølge, for at  montere motorhjelmen igen.

Denne består af en helstøbt blok,  der er vedligeholdelsesfri. Delene er permanentsmurte og kræver ingen  form for olieskift eller efterfyldning.

Denne består af en helstøbt blok, der er  vedligeholdelsesfri. Det er nødvendigt at kontrollere, efterfylde og jævnligt udskifte  olien i det hydrauliske forbindelseskredsløb. Kontrollér oliestanden i det hydrauliske  system, som skal bende sig mellem  referencerne «MIN» og «MAX» på  tanken. Hvis niveauet er lavere end «MIN» (Fig. 56):DA - 27 – demontér beskyttelsen (g. 56.A) som  fastholdes af møtrikken (g. 56.B): – skru dækslet (g. 56.C) af og  hæld mere 10W30 olie på, indtil  niveauet når op på «MAX»: – skru dækslet på igen (g. 56.C) og  montér beskyttelsen (g. 56.A). VIGTIGT Hvis der ofte opstår behov for genopfyldning, skal man kontrollere, at der ikke er lækage på rørledningerne eller på tanken og kontakte Forhandleren, for at lade de nødvendige indgreb udføre.

STOPHOLDER Hvis opsamlingsposen har tendens til at  hoppe og åbne sig under kørsel i ujævnt  terræn, eller hvis det er besværligt at sætte posen på igen efter tømning, skal  fjederens spænding reguleres (g. 57.A). Vælg et andet påsætningspunkt,  dvs. et af hullerne (g. 57.B) for at  opnå det ønskede resultat.

opbevar det et køligt og tørt sted.

3. Tøm brændstoftanken (afsnit 7.2.2) og følg 

vejledningen i motorens instruktionsbog.

4. Rengør omhyggeligt maskinen.

5. Kontrollér at maskinen ikke har 

skader. Kontakt om nødvendigt  et autoriseret servicecenter.

6. Opmagasiner maskinen:

– med rotorhuset sænket – et tørt sted – beskyttet mod vind og vejr – helst overdækket med et  dækken (afsnit 15.4) – utilgængeligt for børn. – sørg for at have fjernet nøgler og værktøj anvendt til vedligeholdelse. Når maskinen tages i brug:

• Når maskinen yttes, skal man: – kobl skæreanordningen fra; – rotorhuset hæves til sin højeste position; – sluk motoren;

• Når maskinen transporteres i bil  eller på anhænger skal man: – anvende opkørselsramper med tilstrækkelig  resistens, bredde og længde; – laste maskinen med motoren slukket,  tændingsnøglen taget ud af tændingen på maskinen, uden fører og slukket med  hjælp fra et passende antal personer; – lukke brændstofhanen (hvis den er der); – sænke rotorhuset; – aktiver håndbremsen; – anbringe den, så den ikke  udgør en risiko for nogen; – Fastgøre den omhyggeligt til transportmidlet  med reb eller kæder for at undgå at  den vælter med risiko for at den bliver  beskadiget eller der spildes brændstof.

11. SERVICE OG REPARATIONER

Denne brugsanvisning indeholder alle nødvendige anvisninger til brug af maskinen og  en korrekt grundlæggende vedligeholdelse, som  kan udføres af brugeren selv. Alt justerings- og  vedligeholdelsesarbejde, der ikke er beskrevet  i denne brugsanvisning, skal udføres hos din  forhandler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige  fagkundskab og det nødvendige værktøj til at  udføre arbejdet korrekt, således at maskinens  oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er  godkendte, eller af ukvalicerede personer  medfører, at alle fabrikantens garantier  og forpligtelser eller ansvar bortfalder.

• Kun de ocielt autoriserede værksteder  kan udføre reparation og vedligeholdelse,  som dækkes af garantien. 

• Uoriginale reservedele og tilbehør er ikke godkendte. Brug af uoriginale  reservedele og tilbehør kompromitterer  sikkerheden og fritager producenten fra  enhver forpligtelse og ethvert ansvar.

Garantien dækker alle materiale- og  fabrikationsfejl. Brugeren bør nøje følge alle  anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som følge af:

• Manglende kendskab til den  medfølgende dokumentation.

• Anvendelse af tilbehør, som ikke er  leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:

• Normal slitage af forbrugsmaterialer,  såsom transmissionsremme, lygter, hjul,  knive, sikkerhedsmøtrikker og ledninger.

• Motorer. Disse er dækket af  producentens garanti i henhold til de specicerede betingelser. Køber er beskyttet af den nationale  lovgivning. Købers rettigheder i henhold til den nationale lovgivning er ikke på nogen  måde begrænset af denne garanti.

13. VEDLIGEHOLDELSESTABEL

Indgreb Interval (timer) Afsnit / Be- mærkninger Første gang Herefter hver MASKINE Sikkerhedstjek / Kontrol af betjeninger Før hver brug afsn. 6.2 Kontrol af dæktryk Før hver brug afsn. 6.1.3 Kontrol af beskyttelserne på bagudkast / sideudkast.  Kontrol af opsamlingspose, sideudkastskærm. Før hver brug afs. 6.1.4 Generel rengøring og kontrol Efter hver brug afsn. 7.6 Kontrol af eventuelle skader på maskinen. Kontakt  om nødvendigt et autoriseret servicecenter. Efter hver brug - Batteriopladning Før maskinen stilles væk afs. 7.5 Kontrol af alle fastgørelsesanordninger

Udskiftning af drivrem til skæreanordning

MOTOR Kontrol/genopfyldning af brændstof Før hver brug afsnit 7.2 Kontrol / efterfyldning af motorolie Før hver brug afsnit 7.3 Udskiftning af motorolie

Udskiftning af luftlter

Kontrol og rengøring af tændrørenes kontakter

Udskiftning af tændrør

* Se den fulde liste over indgreb og intervaller i motorens vejledning ** Ved de første tegn på funktionsfejl, kontakt da Deres forhandler *** Indgrebet skal udføres af deres forhandler eller et specialiseret center *** Der bør endvidere udføres smøring af samtlige led, såfremt  maskinen ikke skal anvendes i en længere periode

«KØRSEL», forbliver  instrumentbrættet  slukket, uden  et lydsignal Udløsning af beskyttelsen på det  elektroniske kort, på grund af: Drej nøglen til pos. "STOP" og  søg årsagerne til fejlen: batteriet er ikke tilsluttet korrekt kontrollér forbindelserne (afsnit 4.4) batteriets poler er ombyttet kontrollér forbindelserne (afsnit 4.4). batteriet er fuldstændig aadet oplad batteriet (afsnit 7.5) sikringen er sprunget udskift sikringen (10 A) (afsnit 8.5). printkort er blevet udsat for fugt tør med lun luft

«KØRSEL», forbliver  instrumentbrættet  slukket, men der  aktiveres et lydsignal Udløsning af beskyttelsen på det  elektroniske kort, på grund af: Drej nøglen over i pos. «STOP » og nd frem til fejlens årsag: printkort er blevet udsat for fugt tør med lun luft 3.  Med nøglen på «TÆNDING» tændes  instrumentbrættet, men  startmotoren starter ikke batteriet er ikke tilstrækkeligt opladet oplad batteriet (afsnit 7.5) sprunget genopladningssikring udskift sikringen (25 A) (jfr. 8.5)

«TÆNDING» aktiveres  startmotoren, men  motoren starter ikke batteriet er ikke tilstrækkeligt opladet oplad batteriet (afsnit 7.5) manglende benzintilførsel kontroller tankniveauet (afsnit 7.2.1) åbn hanen (hvis den ndes) (afsnit 6.4) kontroller benzinlteret tændingsfejl kontrollér at tændrørshætten er fastgjort kontrollér at elektroderne er rene og er  anbragt med korrekt indbyrdes afstand

eller uregelmæssig  motorfunktion driftsforstyrrelser i karburator rengør eller udskift luftlteret tøm tanken og påfyld ny benzin kontrollér og udskift om  nødvendigt benzinlteret

motorens præstation  under klipning fremdriftshastigheden er for høj  i forhold til græssets højde reducér fremdriftshastigheden og/ eller øg klippehøjden (afsnit 6.5.4)

7. Motoren slukker når 

skæreanordningerne  aktiveres tilladelse til aktivering mangler kontroller at startbetingelserne  er opfyldt (afsnit 6.2.2) Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.DA - 30

slukker ikke efter et  par minutters drift utilstrækkelig batteriopladning kontakt Deres forhandler

9. Oliens kontrollampe 

tænder under driften (om forudset) problemer omkring motorens smøring Anbring øjeblikkeligt nøglen på «STOP »: genopret oliestanden (jfr. 7.3.1) udskift lteret (kontakt forhandleren,  hvis ulempen varer ved)

og der aktiveres  et lydsignal Udløsning af beskyttelsen på det  elektroniske kort, på grund af: Drej nøglen over i pos. «STOP » og nd frem til fejlens årsag: overspænding forårsaget af laderegulatoren kontakt Deres forhandler batteriet er ikke tilsluttet  korrekt (løse forbindelser) kontrollér forbindelserne (jfr. 3.4)

12. Skæreanordningerne 

indkobles ikke eller  standser ikke hurtigt  nok, når de deaktiveres løstsiddende rem kontakt Deres forhandler problemer på elektromagnetisk  indkobling kontakt Deres forhandler 13.  Uregelmæssig klipning  og utilstrækkelig  opsamling (kun  for modeller med  opsamling bagpå) rotorhuset er ikke parallelt med terræn kontrollér dæktrykket (afsnit 6.1.3) genopret parallelpositionen af rotorhuset i forhold til terræn (afsnit 8.2.1) skæreanordningen  arbejder ikke korrekt kontakt Deres forhandler fremdriftshastigheden er for høj  i forhold til græssets højde reducér fremdriftshastigheden og/ eller løft rotorhuset (afsnit 6.5.4) fjern opsamlingsposen og rens åbningen tilstopning af udkasteråbningen fjern opsamlingsposen og  tøm kanalen (jfr. 7.6.2)

klipning (kun modeller  med sideudkast) rotorhuset er ikke parallelt med terræn kontrollér dæktrykket (afsnit 6.1.3) genopret parallelpositionen af rotorhuset i forhold til terræn (afsnit 8.2.1) skæreanordningen  arbejder ikke korrekt kontakt Deres forhandler

15. Unormal vibration 

under drift rotorhuset er fyldt med græs rengør rotorhuset (afsnit 7.6.4) skæreanordningerne er ude  af balance eller løse kontakt Deres forhandler fastgørelsesanordningerne har løsnet sig kontrollér og fastspænd låseskruerne  til motoren og rammen

ineektiv bremsning bremsen er ikke justeret korrekt kontakt Deres forhandler Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.DA - 31

fremkørsel, dårlig træk  i opstigningerne eller hvis maskinen har  tendens til at krænge problemer med drivremmen  eller indkoblingssystemet kontakt Deres forhandler

18. For tændt motor 

sætter maskinen  ikke i bevægelse,  når man indvirker  på trækpedalen frigøringshåndtag i positionen transmission udkoblet sæt det i positionen for transmission  indkoblet (afsnit 5.4)

19. Maskinen begynder 

at vibrere unormalt nogle dele er blevet beskadiget eller er løse stands maskinen og tag tændingsnøglen ud kontroller om der er tegn på skader kontroller om der ndes løse  dele, og fastspænd dem få udført en yderligere kontrol,  udskiftning eller reparation på et  specialiseret servicecenter Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.

Finsnitter det klippede græs og efterlader  det på plænen (g. 58.A1; g. 58.A2).

Til trækning af en lille anhænger (g. 58.C).

De forbedrer baghjulenes vejgreb på snedækkede strækninger og muliggør  brug af snerydningsudstyr (g. 58.G).

Til opsamling af blade og græs på  græsområder (g. 58.P).

Giver mulighed for at overføre motorens  eekt til det tilsluttede tilbehør. Behov  for løftegrænseaden (g. 58.R2).

frakoplet (ikke aktiv)

• Akustiske varsel Det akustiske signalet kan være av to typer:NO - 14

• Akustiske varsel Det akustiske signalet kan være av to typer:

• Akustiske varsel Det akustiske signalet kan være av to typer:

6. når den er helt tømt, hold 

Gjør følgende for å stoppe maskinen:

9) må drivstotanken tømmes.

Kjøl ned motoren før drivstofftanken tømmes.

1. Parker maskinen utendørs 

2. Sett en beholder ved

7. Tørk opp eventuelt oljesøl.

2. Sett en beholder ved

6. Tørk opp eventuelt oljesøl.NO - 23

7. Tørk opp eventuelt oljesøl.

Bytte av bensinlteret

6. Motoren har dårlig

10. Motoren stanser og et

2. Erklærer på eget ansvar, at maskinen:

Havetraktor/ klipning af græsset a) Type / Model c) Serienummer d) Motor: forbrændingsmotor

3. Er i overensstemmelse med

specifikationerne ifølge direktiverne: e) Certificeringsorgan

4. Henvisning til harmoniserede

n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato FI ( Alkuperäisten ohjeiden käännös)
