NÁVOD NA OBSLUHU CH 45Y HiKOKI

3) Osobná bezpečnosť

a) Pri používaní elektrického náradia zostaňte pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne osobné poranenie. b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasaďte ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.

Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe. Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy. d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie kľúče alebo skrutkovače. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobiť osobné poranenie. e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Pri práci nenoste voľný odev alebo šperky. Zabráňte styku vlasov, oblečenia a rukavíc s pohybujúcimi sa časťami. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí. g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom.

4) Používanie a starostlivosť o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie. b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnúť alebo vypnú ť, nepoužívajte. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť. c) Predtým, ako vykonáte akékoľvek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo akumulátora. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovoľte, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom. V rukách neškolených osôb je elektrické náradie nebezpečné. e) Vykonávajte údržbu elektrických nástrojov. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia musíte dať elektrické náradie pred ďalším použitím opraviť.

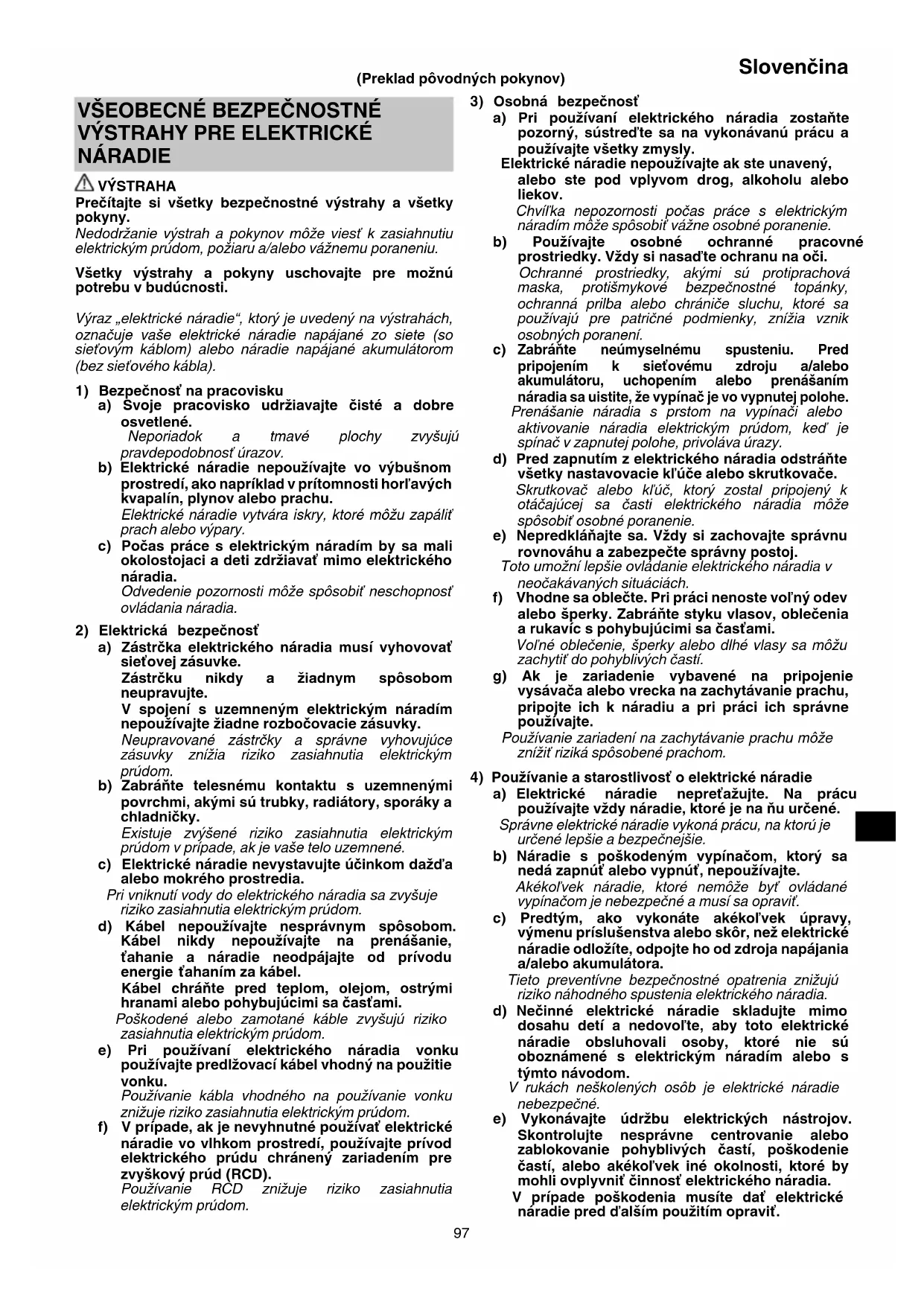

NÁRADIE VÝSTRAHA Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti. Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené. Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov. b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia. Odvedenie pozornosti môže spôsobiť neschopnosť ovládania náradia.

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky. Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky. Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené. c) Elektrické náradie nevystavujte účinkom dažďa alebo mokrého prostredia. Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom. d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, ťahanie a náradie neodpájajte od prívodu energie ťahaním za kábel. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom. e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom. f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD). Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom. (Preklad pôvodných pokynov) 0000BookCH45Y.indb970000BookCH45Y.indb97 2019/08/069:24:092019/08/069:24:0998 Slovenčina Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím. f) Rezný nástroj udržiavajte ostrý a čistý. Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je ľahšie ovládateľný. g) Elektrické náradie, príslušenstvo, brity náradia atď. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce. Používanie elektrického náradia na iné, než určené činnosti môže viesť k vzniku nebezpečných situácií.

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifi kovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

BEZPEČNOSTNÉ OPATRENIA

Zabráňte prístupu detí a nezainteresovaných osôb. Keď náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

○ Nepribližujte sa žiadnymi časťami tela k čepeli strihača. Kým je čepeľ v pohybe, neodoberajte strihaný materiál ani ho nedržte. Pri odstraňovaní zaseknutého materiálu skontrolujte, či je spínač v polohe Vypnuté. Chvíľka nepozornosti počas práce s nožnicami na živý plot môže spôsobiť vážne osobné poranenie. ○ Nožnice na živý plot prenášajte za rukoväť so zablokovanou čepeľou na rezanie. Pri preprave a skladovaní nožníc na živý plot vždy nasaďte kryt na rezacie zariadenie. Správna manipulácia s nožnicami na živý plot znižuje riziko poranenia na čepeli strihača. ○ Elektrické náradie chytajte vždy len za izolované rukoväte, pretože čepeľ strihača sa môže dostať do kontaktu so skrytou kabelážou alebo vlastným prívodným káblom. Čepeľ strihača pri kontakte so „živým“ vodičom môže spôsobiť „vodivosť“ nechránených kovových častí elektrického náradia, ktoré môžu zasiahnuť obsluhu elektrickým prúdom. ○ Kábel veďte mimo oblasti strihania. Pri používaní sa kábel môže skryť v kríkoch a náhodne prerezať čepeľou.

zdroja napájania. Používanie väčšieho napätia môže viesť k poraneniu.

2. Aby sa zabránilo nehodám, zástrčka sa pred vykonaním

akýchkoľvek úprav, konverzií alebo servisu vytiahne zo zásuvky.

3. Kontrola predlžovacieho kábla

Ak je pracovná oblasť vzdialená od zdroja napájania, použite predlžovací kábel s dostatočnou hrúbkou a menovitou kapacitou. Predlžovací kábel by mal byť čo najkratší.

4. Toto náradie je opatrené brzdou. Pred používaním

skontrolujte, či je brzda aktivovaná. Rezné čepele sa dostanú do stavu nečinnosti za 0,05 sekundy. Ak sa doba brzdenia značne predĺži, nechajte stroj opraviť. Hluk, ktorý sa niekedy objavuje počas rýchleho zastavenia stroja súvisí s jeho konštrukciou a nemá žiaden vplyv na prevádzku a životnosť.

5. Uistite sa, že sa v pracovnej oblasti nenachádzajú

žiadne osoby, aby nedošlo k nehodám.

6. Pred začatím práce sa uistite, že sa v pracovnom

priestore nenachádzajú žiadne napájacie káble a cudzie predmety. Čepeľ by sa mohla dostať do kontaktu s napájacím káblom a mohlo by dôjsť k zásahu elektrickým prúdom, poruchám uzemnenia alebo iným nehodám.

9. Počas používania držte náradie pevne oboma rukami,

aby ste sa neporanili.

10. Nepribližujte sa rukami ani inými časťami tela k čepeli,

aby nedošlo ku kontaktu, ktorý by mohol spôsobiť poranenie.

11. Skontrolujte, či je čepeľ a všetko príslušenstvo správne

namontované. Nesprávna montáž môže viesť k uvoľneniu čepele alebo príslušenstva a spôsobiť tak poranenie.

12. Pred začatím práce sa uistite, že čepeľ nie je prasknutá,

zdeformovaná ani nadmerne opotrebovaná. Čepeľ v takomto stave nepoužívajte, pretože by sa mohla zlomiť a spôsobiť poranenie.

13. Náradie nepoužívajte na rezanie drôtov, kovových platní

ani iných tvrdých predmetov. Náradie by sa mohlo poškodiť a spôsobiť poranenie.

14. Ak náradie nepracuje normálne a vydáva nezvyčajný

hluk, okamžite ho vypnite a nechajte ho skontrolovať a opraviť.

15. Ak náradie spadne alebo narazí na nejaký predmet,

skontrolujte, či čepeľ a telo nie sú poškodené, prasknuté alebo zdeformované. Používanie poškodenej, zdeformovanej alebo prasknutej čepele by mohlo viesť k poraneniu.

16. Čepeľ nerozoberajte. Mohlo by dôjsť k poraneniu.

17. Tento produkt počas prevádzky vibruje. Dlhodobá

nepretržitá práca je fyzicky náročná, a preto sa pri práci vyhýbajte nesprávnemu držaniu tela a často oddychujte. Takisto počas krátkodobej práce ihneď prestaňte pracovať a oddýchnite si, keď pocítite únavu v prstoch, rukách, ramenách alebo pleciach.

18. Pri manipulácii s čepeľou si ruky chráňte rukavicami

alebo handrou. Neopatrná manipulácia môže viesť k poraneniu.

19. Počas strihania nevystavujte čepeľ nadmernému tlaku,

pretože by sa mohla poškodiť.

20. Po strihaní je čepeľ veľmi horúca. Nedotýkajte sa jej, aby

nestál. Ak vám náradie alebo iný predmet náhodne spadne, mohlo by dôjsť k poraneniu.

Takéto chemikálie by mohli spôsobiť praskliny a iné poškodenie.

24. Nezabezpečujte stlačený predný spínač, spínač spúšte

alebo zadný spínač. Ak ho omylom potiahnete, zariadenie môže začať náhle pracovať a spôsobiť poranenie.

Odporúčame vám, aby ste vždy používali prúdový chránič s 30 mA menovitým zvyškovým prúdom. 0000BookCH45Y.indb980000BookCH45Y.indb98 2019/08/069:24:092019/08/069:24:0999 Slovenčina UPOZORNENIE ○ Pred použitím nožníc na živý plot odrežte pomocou prerezávacích nožníc hrubé konáre. Pri používaní nepôsobte na náradie nadmernou silou, aby sa nezlomilo. ○ Ak sa čepeľ zastaví na príliš ťažkom konári, ihneď náradie zastavte. Nedovoľte, aby sa motor zadrel, pretože by sa mohol poškodiť. ○ Pri strihaní záhradných stromov používajte dvojitý rebrík. ○ Používajte len na strihanie kríkov. ○ Náradie nepoužívajte na prácu, ktorá prekračuje jeho kapacitu. Takáto prevádzka by mohla spôsobiť zablokovanie alebo spomalenie a následné poškodenie motora. POZNÁMKA ○ Pred začatím a potom každú hodinu namažte čepeľ (pomocou oleja na šijacie stroje, minerálneho oleja a pod.). Použite primerané množstvo oleja a zvyšok oleja utrite. ○ Pri práci (napríklad počas prestávok) nenechávajte náradie na mieste vystavenom priamemu slnečnému svetlu alebo vysokej teplote. Zabránite tým správnemu chladeniu a môže dôjsť k poškodeniu. ○ Náradie nepoužívajte na strihanie trávnikov ani buriny. Tráva alebo burina by sa mohla prilepiť k čepeli. ○ Hrubé konáre orežte jemným pritlačením čepele ku konáru. SYMBOLY VÝSTRAHA Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov. CH45Y/CH55Y/CH65Y: Orezáčka VÝSTRAHA – Aby sa znížilo riziko zranenia, musí si užívateľ prečítať návod na obsluhu. Ak je kábel poškodený alebo odrezaný, okamžite ho odstráňte zo zásuvky. Nevystavujte dažďu. Systém spojky: Chráni čepele a prevody, keď nečistoty alebo veľké vetvy zastavia otáčky čepele Iba pre krajiny EÚ Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručiť na environmentálne prijateľné miesto recyklovania.

Menovité napätie Skontrolujte, či použitý zdroj napájania vyhovuje požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.

max Maximálny priemer rezanej vetvy

Hmotnosť (v súlade s postupom EPTA 01/2003) Zaručená hladina akustického výkonu

Prevádzkový postup Zapnutie Vypnutie Odpojte sieťovú zástrčku od elektrickej zásuvky Výstraha Náradie triedy II

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky sa v balení nachádza príslušenstvo uvedené v nasledujúcej tabuľke. ○ Puzdro na čepeľ ............................................................1 Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia. POUŽITIE ○ Zastrihávanie živých plotov ○ Strihanie a prerezávanie záhradných stromov TECHNICKÉ PARAMETRE Technické parametre tohto stroja sú uvedené v tabuľke na strane 4. POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. NÁZVY DIELOV (Obr. 1 – Obr. 5)

Činnosť Obrázok Strana Vybratie a vloženie puzdra čepele

Pripojenie predlžovacieho kábla 3 2 Zapnutie

Výber príslušenstva ― 128

VÝSTRAHA ○ Uistite sa o vypnutí náradia a vytiahnutí zástrčky zo zásuvky pred vykonaním kontroly alebo údržby. ○ Čepeľ nerozoberajte. Nedodržanie tohto varovania by mohlo viesť k poraneniu. ○ Pri manipulácii s čepeľou si ruky chráňte rukavicami alebo handrou. Nedodržanie tohto varovania by mohlo viesť k poraneniu.

1. Čistenie a maanie rezacej čepele

Po použití odstráňte znečistenia, ktoré zostali na čepeli, atď. (napríklad kefou alebo handrou) Následne opatrne namažte čepeľ olejom na ochranu proti korózii. Pri mazaní čepele vždy použite originálny olej (Č. kódu 371303) alebo sprej (Č. kódu 371304) značky HiKOKI, ktorý zodpovedá číslu na vybranom príslušenstve.

Kvôli nepretržitej bezpečnosti môže kontrolu čepele a výmenu na tomto nástroji vykonávať

Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákoľvek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viesť k vážnemu nebezpečenstvu.

Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, č i nie je poškodené a/alebo zvlhnuté od oleja alebo vody.

Keď sa nožnice na živý plot zašpinia, utrite ich mäkkou suchou handričkou alebo handričkou navlhčenou v mydlovej vode. Nepoužívajte roztoky obsahujúce chlór, benzín ani riedidlo, pretože tieto látky spôsobia zmäknutie plastových častí.

Pred prenášaním tohto nástroja pripevnite puzdro noža na ostrie. Ak ho budete prenášať bez puzdra na čepeľ, čepeľ môže prísť do kontaktu s vaším telom a spôsobiť poranenie.

Nožnice na živý plot skladujte na mieste mimo dosahu detí. UPOZORNENIE V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine.

Pokiaľ náradie nefunguje štandardným spôsobnom, použite postupy uvedené v tabuľke nižšie. Pokiaľ nedokážete problém odstrániť, poraďte sa s predajcom alebo s autorizovaným servisným strediskom spoločnosti HiKOKI. Príznak Možná príčina Náprava Nefunguje Napájací konektor nie je zapojený do zásuvky. Zapojte napájací kábel do elektrickej zásuvky. Na čepeli sa usadili cudzie predmety. Keď sa v čepeli nachádza cudzie teleso, vytiahnite zástrčku zo zásuvky a pomocou klieští alebo podobného nástroja ho odstráňte. Dávajte veľký pozor, pretože po odstránení cudzích predmetov môže náradie začať znova pracovať. Pohybu čepele môže zabraňovať aj miazga alebo hrdza. Miazgu alebo hrdzu odstráňte pomocou drôtenej kefy alebo podobného nástroja. Náradie nestrihá dobre. Otupila sa čepeľ. Miazgu odstráňte pomocou kefy alebo handričky. Ak čistenie nezlepší reznú schopnosť čepele, kontaktujte AUTORIZOVANÉ SERVISNÉ STREDISKO SPOLOČNOSTI HiKOKI a čepeľ dajte vymeniť. Čepeľ sa zastavila, pretože ste chceli prepíliť konár, ktorého šírka prekračuje reznú kapacitu čepele. POZNÁMKA Práca, ktorá opakovane spôsobuje zastavenie čepele, nakoniec poškodí motor. Drevo niektorých záhradných stromov je veľmi tvrdé a môže prekračovať kapacitu náradia, aj keď je jeho šírka v rámci normálnej kapacity. Pred začatím práce odstráňte hrubé konáre pomocou prerezávacích nožníc. Prekro čenie kapacity náradia môže spôsobiť aj šikmé strihanie, ktoré predlžuje rez. Hrubé konáre orezávajte pod pravým uhlom. 0000BookCH45Y.indb1000000BookCH45Y.indb100 2019/08/069:24:092019/08/069:24:09101 Slovenčina ZÁRUKA Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI. Informácie ohľadne vzduchom prenášaného hluku a vibrácií Namerané hodnoty boli stanovené podľa normy EN60745 a deklarované podľa ISO 4871. Nameraná vážená úroveň hladiny akustického výkonu A: 95 dB (A) Nameraná vážená úroveň hladiny akustického tlaku A: 84 dB (A) Odchýlka K: 3 dB (A). Používajte chrániče sluchu. Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN60745. Pri voľnobehu:

Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnávanie jedného náradia s druhým. Môže sa taktiež použiť na predbežné posúdenie expozície. VÝSTRAHA ○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa. ○ Vyznačte bezpečnostné opatrenia s cieľom chrániť obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia). POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. 0000BookCH45Y.indb1010000BookCH45Y.indb101 2019/08/069:24:092019/08/069:24:09102

Týmto vyhlasujeme na vlastnú zodpovednosť, že výrobok Orezávačka identifi kovaný podľa typu a špecifi ckého identifi kačného kódu *1) je v zhode so všetkými príslušnými požiadavkami smerníc *2) a noriem *3). Technický súbor v *4) – Pozrite nižšie. Manažér európskych noriem na zastupujúcom úrade v Európe má oprávnenie na zostavovanie technickej dokumentácie. 2000/14/ES

• Súlad s procesom ohodnotenia: Príloha V
